Компания Cryorig отметилась официальным анонсом новой системы охлаждения процессоров. Модель носит название Cryorig C7 Cu и основана на архитектуре популярной компактной модели Cryorig C7, которая использует конструкцию SFF ITX. При этом в новом решении место алюминиевого радиатора занял полностью медный. По данным разработчика, такой подход не только придал решению оригинальный внешний вид, но и увеличил его эффективность на 15 процентов.

Теплосъемник модели Cryorig C7 Cu набран из 57 тонких медных пластин, которые пронизаны четырьмя 6-мм медными тепловыми трубками. Сверху конструкции на пластиковых зажимах надежно закреплен 92-мм вентилятор с белой рамой и серыми лопастями. Толщина фана составляет всего 15 мм, сам же кулер в результате имеет высоту всего 47 мм. Пропеллер вращается с переменной скоростью от 600 до 2500 об/мин, нагнетает воздушный поток до 40,5 CFM и обладает максимальным звуковым давлением не более 30 дБА.

В сборе система охлаждения Cryorig C7 Cu обладает линейными размерами 97 х 97 х 47 мм и весит 675 грамм. Производитель сообщает, что новинка способна справиться с тепловыделением до 115 Вт. Заявлена совместимость с сокетами Intel LGA1150/1151/1155/1156 и AMD FM1, FM2/+, AM2/+, AM3/+, AM4. Кулер до начала июня должен стартовать в Европе по цене 49,95 долларов США.

Фирменные вентиляторы QF120 от компании Cryorig впервые нашли свое применение в составе процессорной системы охлаждения Cryorig H7. Теперь же известный производитель заявляет, что линейка фанов получила важное обновление в виде светодиодной подсветки белого цвета.

Пропеллеры с черным корпусом и белыми полупрозрачными лопастями, как и оригинальные модели, поставляются в трех разных вариантах, с различиями в интервалах рабочих скоростей: Cryorig QF120 LED Silent – это 200-1000 об/мин, Cryorig QF120 LED Balance – 330-1600 об/мин, Cryorig QF120 LED Performance – 600-2200 об/мин.

Без изменений из оригинальных моделей в новинки перекочевали и фирменные инновационные технологии, такие как система Quad Air Inlet, а также интегрированные поглотители вибраций. Функция Quad Air Inlet от Cryorig подразумевает наличие четырех воздухозаборников, расположенных по углам рамы фанов QF120 LED, которые увеличивают объем пропускаемого через крыльчатку воздуха.

Характеристики вентиляторов серии Cryorig QF120 LED выглядят следующим образом:

QF120 LED Silent

• Размеры: 120 x 120 x 25,4 мм;
• Вес: 134 грамм;
• Скорость вращения: 200 ~ 1000 об/мин (±10 %);
• Звуковое давление: 5 ~ 19 дБА;
• Воздушный поток: 44 CFM;
• Воздушное давление: 0,79 mmH2O.

QF120 LED Balance

• Размеры: 120 x 120 x 25,4 мм;
• Вес: 134 грамм;
• Скорость вращения: 330 ~ 1600 об/мин (±10 %);
• Звуковое давление: 10 ~ 25 дБА;
• Воздушный поток: 49 CFM;
• Воздушное давление: 1,65 mmH2O.

QF120 LED Performance

• Размеры: 120 x 120 x 25,4 мм;
• Вес: 134 грамм;
• Скорость вращения: 600 ~ 2200 об/мин (±10 %);
• Звуковое давление: 13 ~ 37 дБА;
• Воздушный поток: 83 CFM;
• Воздушное давление: 3,33 mmH2O.

Вентиляторы серии Cryorig QF120 LED должны стартовать в продаже в декабре 2017 года по цене 19,99 долларов в Серверное Америке и 19,99 евро – в Германии. Больше информации о новинках можно получить на официальной странице продуктов.

Компания Cryorig заявила о готовности новой линейки корпусных вентиляторов, которые дополнят линейку QF120. Речь идет о 140-мм вентиляторах моделей Cryorig QF140 Performance и QF140 Silent. Фаны серии QF140, как и QF120, предложат пользователям впускную систему Quad Air Intake, которая подразумевает наличие четырех впускных отверстий по углам рамы пропеллеров, что позволяет оптимизировать статическое давление. Местные мощные лопасти получают дополнительный источник забора воздуха, что дает возможность увеличить производительность решений.

Для уменьшения создаваемого звукового давления Cryorig QF140 Performance и QF140 Silent оснащены особыми гидродинамическими подшипниками Cryorig HPLN High Precision Low Noise. Для поглощения вибраций в местах креплений фаны используют адсорбирующие вставки.

Представители серии Cryorig QF140 поддерживают функцию PWM. Так, модель QF140 Performance работает с переменной скоростью от 600 до 1850 об/мин, а QF140 Silent – от 200 до 1000 об/мин. QF140 Performance создает воздушный поток до 128 CFM и при максимальной скорости характеризуется звуковым давлением до 38 дБА. Для модели QF140 Silent эти показатели равны 42 CFM и 19,5 дБА соответственно.

Оба вентилятора укомплектованы производителем адаптером Molex, срок их гарантийного обслуживания составляет шесть лет. Розничная стоимость новинок равна $14,99.

Я всегда с особым трепетом отношусь к новым игрокам на рынке, особенно, если их продукты не являются копипастой того, что уже есть. Ведь сейчас подобными клонами рынок изрядно переполнен. А вот продуктов, которые являются чем-то новым, или хотя бы модернизированным и грамотно доработанным - единицы. Еще в масло огонь подливают производители, которые поддерживают тенденцию застоя, их тоже много, жаль, но принцип «копировать-вставить» работает куда более эффективно, чем принцип «инноваций и разработки чего-то нового». Так что работа сейчас есть не у инженеров, а у маркетологов.

К счастью, не у всех компаний так! Есть один молодой производитель систем охлаждения, который меня приятно удивил, имя этого производителя Cryorig. Эта компания появилась пару лет назад и громко заявила о себе, в основном, она занималась выпуском систем воздушного охлаждения, но недавно её ассортимент расширился готовыми СЖО (AIO). И в сегодняшнем тестировании будет продукт, который ещё до прохождения тестирования меня немного удивил, а что было после, вы узнаете далее. Встречайте обзор и тестирование системы жидкостного охлаждения Cryorig A40 Ultimate.

 Упаковка и комплектация

Система охлаждения поставляется в черно-белой коробке с подробным описанием характеристик и особенностей продукта. На верхней крышке название компании c фирменным девизом «research idea gear». А на единственном белом торце черным большими буквами модель системы жидкостного охлаждения А40.

Комплект поставки большой, в нём всё необходимое для монтажа системы охлаждения.

• Сама СЖО Cryorig A40 Ultimate;
• Пара фирменных вентиляторов 120 мм;
• Вентилятор 70 мм;
• Винты для установки вентиляторов на радиатор;
• Универсальный бэкплейт с винтами for intel;
• Универсальный бэкплейт с винтами for AMD;
• Комплект креплений Intel LGA 1155/1156/1150;
• Комплект креплений Intel LGA 2011/2011-v3;
• Комплект креплений AMD Socket AM2(+)/AM3(+)/FM1/FM2(+);
• Инструкция;
• Ре6гистрационнаая карта.

Внешний вид

В плане внешнего вида и строения в СЖО типа 3в1 сложно придумать что-то новое, по сути, тут всё та же знакомая нам конструкция, состоящая из алюминиевого радиатора и водоблока со встроенной помпой, которые соединены между собой двумя шлангами.

Но только, в общем, конструкция похожа на своих сородичей, если обратить внимание на детали, то можно увидеть ряд отличительных особенностей, о которых я буду рассказывать по ходу обзора.

Начну с самого весомого, на мой взгляд, отличия, это радиатор, размер его составляет 272 х 120 х 38.5 мм.  Он построен по технологии плоских каналов с проклеенной гофролентой между ними. Как правило, мы привыкли видеть 12-14 плоских каналов, а тут только восемь, но за то они заметно толще. А благодаря увеличенному расстоянию между ними, длинна гофроленты увеличилась, как и ширина ряда.

Так же что важно то, что увеличилась толщина радиатора, она стала 38.5 мм. Вместе с этим увеличилась, и толщина рабочего тела 28мм, что может стать приличным пунктом к прибавке в производительности.

На одном из торцов радиатора находится наклейка с данными о продукте, а на другом конце сверху ничего нет, но примечательно то, что на нем запрессованы шланги.

Сами шланги гибкие, они имеют среднюю жесткость, дискомфорта с их размещением в корпусе не должно возникнуть. Их длина равна ~300 мм, а диаметр составляет 8 мм.

Теперь перейдём ко второму примечательному элементу конструкции- это водоблок со встроенной помпой. Его размеры составляют 88 х 88 х 52.8 мм. На боковине находится надпись Cryorig, выполненная фирменным шрифтом. Уже тут мы не наблюдаем привычных нам поворотных фитингов. Шланги заходят под пластиковый кожух, также примечательно, что шланги в водоблоке находятся под углом 45 градусов. Термопаста нанесена изначально на круглую поверхность медного основания и, конечно же, используется фирменная термопаста Cryorig.

А если посмотреть сверху, то можно увидеть разъём 4Pin для подключения дополнительного вентилятора и прорезь с защелками для него же.

Подключается питание с помощью обычного разъёма SATA Power, ещё отходит провод с двумя коннекторами 4pin для подключения вентиляторов и провод со штекером 4 pin, который подключается к материнской плате, чтобы показывать и управлять оборотами вентиляторов.

Основание гладкое и ровное, но отражения в нём не увидеть.

Тест отпечатка пройден на отлично.

Для обдува радиатора используются фирменные вентиляторы размером 120 х 120 х 25.4 мм, они оснащены одинадцатилепестной белой крыльчаткой, и поддерживают PWM управление. Максимальная скорость работы составляет 600- 2200 RPM, при уровне шума 13-37 дБА и максимальными значениями, воздушного потока 83 CFM и статического давления 3.33 мм Н2О.

А третий вентилятор имеет необычный размер 70 х 70 х 25.4 мм, он устанавливается на водоблок и так же, обладает PWM управлением, а его максимальная скорость работы равна 1500-3000 RPM при уровне шума 15-25 дБА и максимальными значениями воздушного потока 25 CFM и статического давления 3.1 мм Н2О. И ещё стоит отметить, что установки дополнительного вентилятора размер водоблока увеличивается в высоту и теперь он составляет 88 х 88 х 116.5 мм.

Ниже переведены фотографии системы в сборе, выглядит очень интересно, но главное, чтобы это было эффективно. И перед тем как перейти к установке хочу сказать, что важно учесть то, что радиатор с установленными вентиляторами имеет толщину 63.9 мм, а это может войти не в каждый корпус.

Установка

Установка системы охлаждения проста и не вызовет особых хлопот даже у новичка в этом деле. Для LGA 2011/2011v3 она упрощена максимально, для остальных разъёмов она требует применения металлического бекплейта, что идёт в комплекте.

Инструкция, которая идёт в комплекте очень подробно, а самое главное, понятно описывает процесс для каждого процессорного разъёма.

Тестирование

Тестовый стенд:

• Процессор: Intel Core i7 3930К @4.3 1,35v (HT включена, Turbo - включена);
• Материнская плата: ASUS Rampage IV Extreme, LGA 2011, X79;
• Оперативная память: Kingston HyperX Predator;
• Накопитель: Plextor PX-256M5S 256Gb;
• Блок питания: Seasonic Platinum-1200 SS-1200XP3 Active PFC, 80Plus Platinum, 1200W, 80Plus Platinum; Вентилятор блока питания работает в бесшумном режиме, оставаясь бесшумным большую часть времени тестирования. Данный блок питания обладает непревзойдённо высоким уровнем стабилизации напряжении и является одним из самых надёжных БП в своей категории.

Для измерения уровня шума использовался цифровой шумомер, с расстояния ~15см, минимальной границей измерения шума является 30дБ, уровень шума в помещении равен 30,5-31,5дБ, данные ниже 33-34дБ можно считать абсолютно бесшумными, погрешность может составлять 1,5-2дБ. Для прогрева CPU использовалась утилита Linx 0.6.5 с объёмом задачи 10000Мбайт, в течение 10 минут при комнатной температуре 28 градусов.

Хочу отметить что температура радиатора VRM без дополнительного вентилятора Cryorig A40 Ultimate была на уровне 76-84 градуса. А противником его станет SilverStone Tundra TD02-E.

Заключение

Наконец мы дождались хоть и не чего-то принципиально нового, но уже отличающегося от всего остального… Что можно отметить в строении Cryorig A40 Ultimate? Первое, это толстый радиатор, который решает проблему с малой площадью рассеивания. На деле в сравнении с противником SilverStone Tundra TD02-E это дало реальные плоды. Второе, забота о дополнительном охлаждении материнской платы, температура VRM и памяти действительно упала, что тоже огромный плюс. В условиях закрытого корпуса, это может стать решающим фактором для того, чтобы выжать дополнительные пару сотен Мгц по частоте CPU. Вентиляторы могут быть как тихими, так и шумными. В этом плане решающую роль будет играть настройка профиля PWM-управления.

Из старого и того что нам давно знакомо осталась помпа от Asetek, которая всё ещё имеет небольшие вибрации и в корпусах с плохой шумоизоляцией может о себе напоминать. Хочу ещё отметить, что невозможно отследить скорость вращения помпы, имеющийся 4-pin кабель управляет вентиляторами. И если подвести итог, то новизна в Cryorig A40 Ultimate есть, и она радует, другой вопрос, сколько за неё нужно будет отдать килорублей?

Комплект поставки, внешний осмотр

Можно сказать, что в момент становления компания CRYORIG довольно быстро распространила информацию о своих продуктах на просторах глобальной сети. Наверное, волне опрятных сборок с использованием кулеров от CRYORIG способствовал фактор того, что все экземпляры производителя выглядят достаточно добротно и при этом по техническим характеристикам находятся на уровне солидных конкурентов.

Так ко мне добрался первый экземпляр от CRYORIG, а именно R1 Ultimate. Эта модель числится одной из первых вариаций в арсенале компании. Давайте более детально взглянем на данного героя, изучим подходы CRYORIG к конструированию и реализации своих «охлаждалок».

Как всегда, знакомство с любым продуктом начинается с упаковки, здесь у CRYORIG все выполнено очень хорошо. Лично меня удивило, что в момент приезда, основная упаковка была вложена в еще один транспортный бокс от производителя, а не какой-нибудь от логистической компании, ранее такого не встречалось. На гранях упаковки есть явно читаемое название, несколько фотографий и перечень технических характеристик – все на месте. Кстати, мои коллеги, которым довелось протестировать R1 Ultimate немного ранее, могли увидеть иной вариант упаковки, похоже компания ищет свой дизайн :).

Внутри основного бокса обнаруживается два дополнительных: один основной с самим радиатором и вентиляторами, второй дополнительный с полным комплектом поставки.

Как видим, весь комплект поставки дополнительно упакован в отдельные пакеты. Состав поставки расширенный, здесь обнаруживаются наборы креплений для платформ Intel и AMD (причем оба набора включают полноценные беклпейты), небольшой тюбик фирменной термопасты, отвертка для установки, разветвитель питания для двух вентиляторов и, конечно же, набор пользовательских инструкций. К фишкам комплекта можно отнести наличие салфетки для чистки процессора, а также полный набор скоб и прорезиненных прокладок для установки третьего вентилятора.

CRYORIG R1 Ultimate как бы это странно не звучало, относится к распространенному классу двухсекционных башенных кулеров. Здесь ничего революционного даже молодые компании на рынок не выпускают.

Если говорить в миллиметрах, то высота кулера составляет 167 мм и благодаря плавающему подвесу вентиляторов может быть увеличена до 175 миллиметров. При этом ширина и толщина составляют 142,4 мм и 130 мм соответственно. Можно сказать, что габариты стандартные для представителей данного дивизиона. Вес радиаторной части составляет 936 грамм, а при установке двух вентиляторов увеличивается до 1282 грамм.

Визуально R1 Ultimate выглядит внушительно, этому фактору способствует несколько пунктов: черное покрытие некоторой части рассеивающих ребер, направляющие пластины на башнях и достаточно опрятные вентиляторы.

Если взглянуть на R1 Ultimate с верней стороны, а именно так большинство пользователей воспринимают систему с наличием смотрового окна в корпусе, то мы можем увидеть несколько логотипов производителя на пластиковых направляющих и стрелки потока воздуха на вентиляторах.

Пластиковые направляющие хорошо зафиксированы на радиаторной части. Благодаря их наличию у пользователя появляется возможность в пределах 10 мм изменять положение вентиляторов. В момент установки мы обязательно вспомним о данной опции. Для крепления самих вентиляторов используются металлические скобы, вопросов с установкой или снятием вертушек не возникало.

В поставке производитель укомплектовал R1 Ultimate двумя вентиляторами собственного производства, их маркировка CRYORIG XF140. По умолчанию в состоянии «из коробки» XF140 установлены на радиатор. Заявленная скорость крыльчатки составляет 700–1300 об/мин, но во время тестирования мы могли наблюдать максимальную скорость на 1500 об/мин.

Визуально XF140 очень интересны: здесь есть красочный логотип производителя, сочетание матового и глянцевого пластика, замыкает список не самая стандартная форма рамки. В качестве дополнительных плюсов можно отметить наличие антивибрационных прокладок на углах рамки.

Как упоминалось выше, конструкция R1 Ultimate двухбашенная. В исполнении башен есть один очень значимый пункт: башни совмещены относительно центральной области основания в один бок. Такой подход позволяет равномерно распределить ширину всего радиатора при установке двух вентиляторов.

Смещение радиаторной части реализуется изгибом тепловых трубок, которых в конструкции установлено семь штук. Их диаметр составляет 6 мм, стандартненькие такие…

Следующей отличительной особенностью данной модели является подход к реализации рассеивающей площади. Здесь производитель не применяет штатные пластины, нанизанные на тепловые трубки, а набирает площадь из двух составляющих. В результате к каждой линии тепловых трубок припаиваются два набора рассеивающих ребер. Такой подход должен увеличить площадь контакта на 10%.

Но на мой взгляд, раздельные ребра изначально предназначены для реализации технологии «Jet Fin Acceleration System». Для объяснения технологии нужно сразу уточнить, что наборы рассеивающих ребер для каждой линии тепловых трубок имеют различное количество пластин: есть 53 черных и 44 серебристых. Каждая пластина размещена со смещением относительно другой, а это в теории должно улучшить «использование» воздушного потока.

Обратная сторона рассеивающих ребер, черная половина, имеет интересную форму с выходящими зонами. Если верить производителю, то их наличие так же должно улучшить воздушный поток.

Обработка основания находится на достаточном уровне, который по последним традициям складывается из ровной плоскости и наличия следов не самой мелкой фрезы. Отражение есть, но оно размывается именно из-за следов фрезы.

При проверке ровности какие-либо завалы, скосы или неровности выявлены не были.

Если говорить о качестве прижима, то забегая вперед, можно отметить хорошую прижимную силу и ровность. Именно они спокойно выталкивают лишнюю термопасту из зоны контакта. Однако, если внимательнее посмотреть на отпечаток термопасты, можно увидел те самые остаточные следы фрезировки

Далее мы переходим к процессу установки и тестирования.

Установка и тестирование

Установка может проходить, пожалуй, на все актуальные и даже не актуальные платформы от Intel и AMD. Начало сборки сопровождается подготовкой бекплейта, мы будем производить установку на систему на базе материнской платы ASUS Maximus VIII Ranger на LGA1151. Как и отмечалось ранее, очень интересно, что производитель укомплектовал вариант бекплейтом для AMD, а не оставил надежды на наличие штатной рамки. В нашей сборке, было необходимо только отрегулировать положение ножек в бекплейте, без провидения каких-либо докруток и сборок.

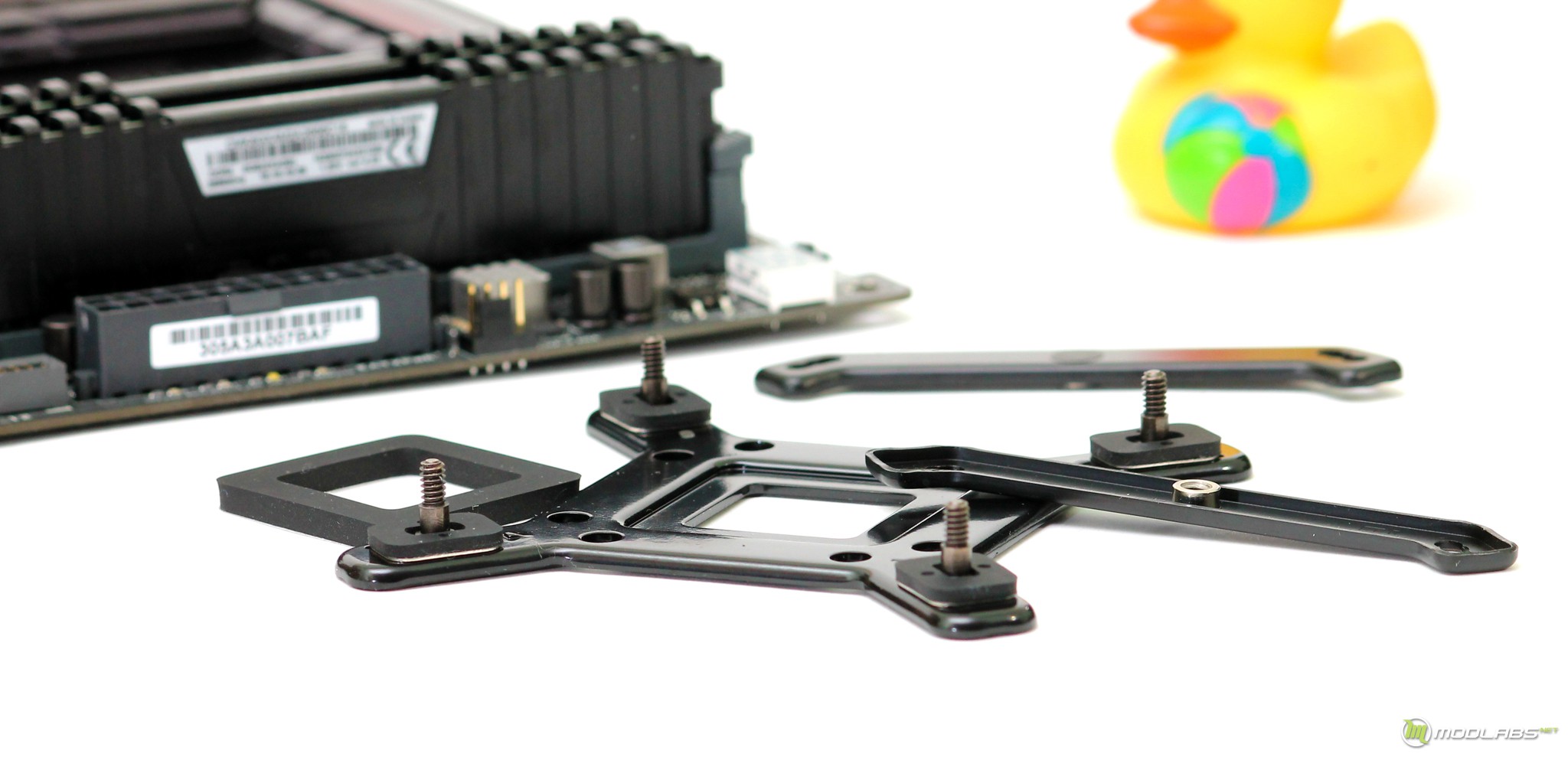

Бекплейт устанавливается на тыльной стороне платы.

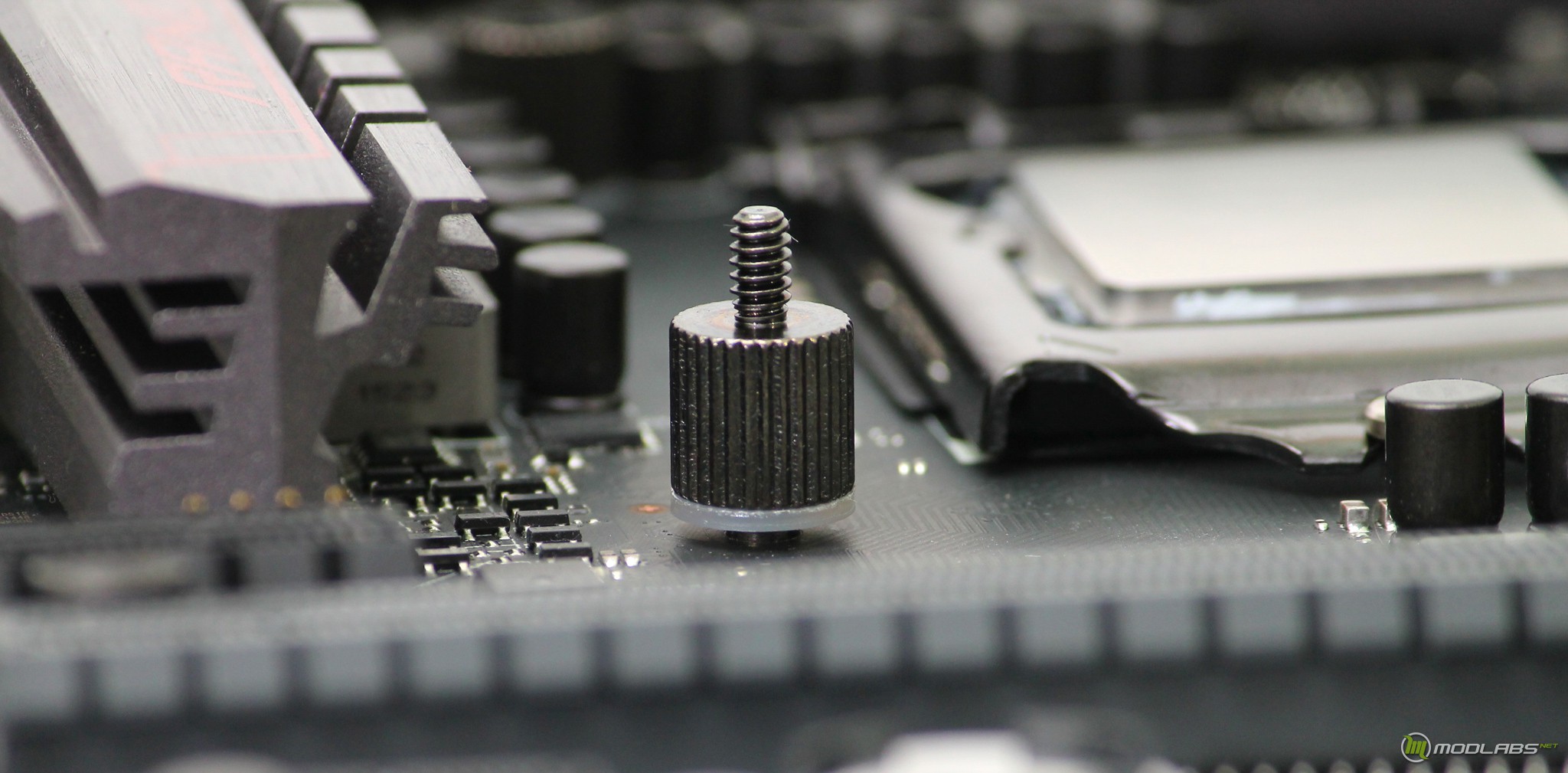

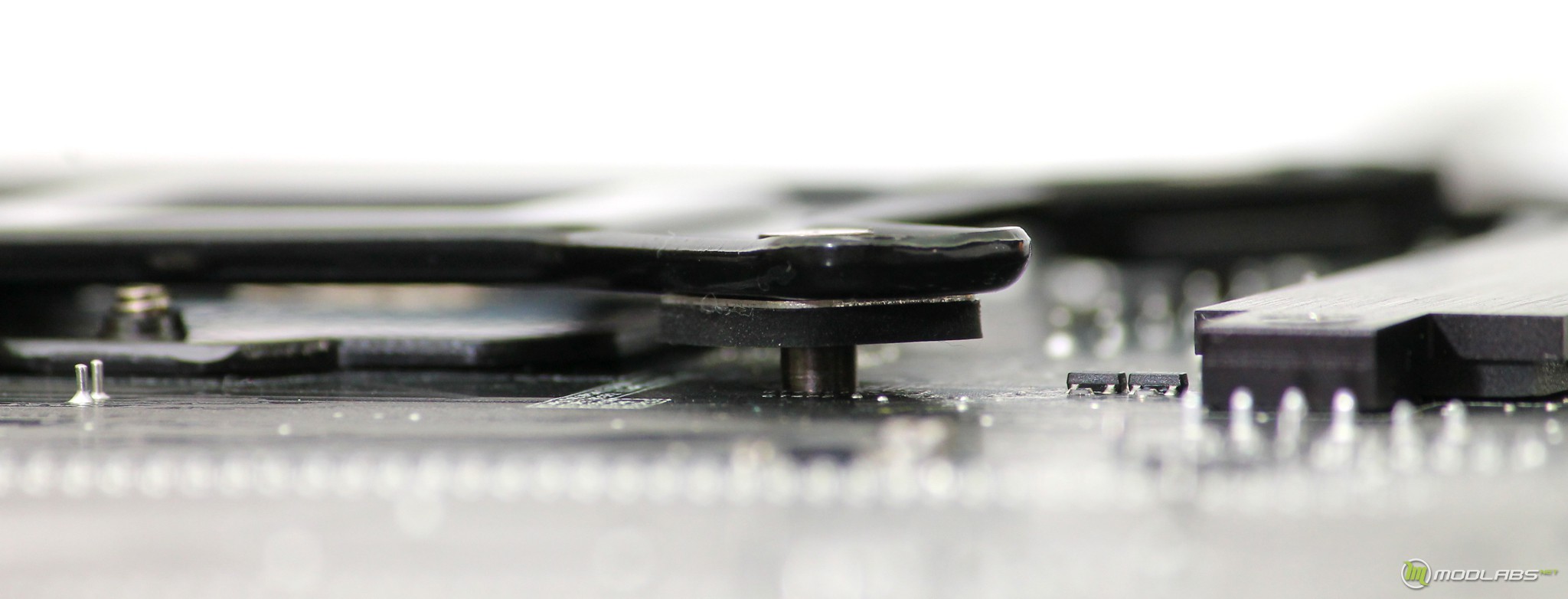

Затем в бекплейт вкручиваются направляющая стойка, для нее предусмотрена прокладка между материнской платой. Как и в некоторых решения Corsair стойки не полностью прижимают плату, остается небольшой люфт.

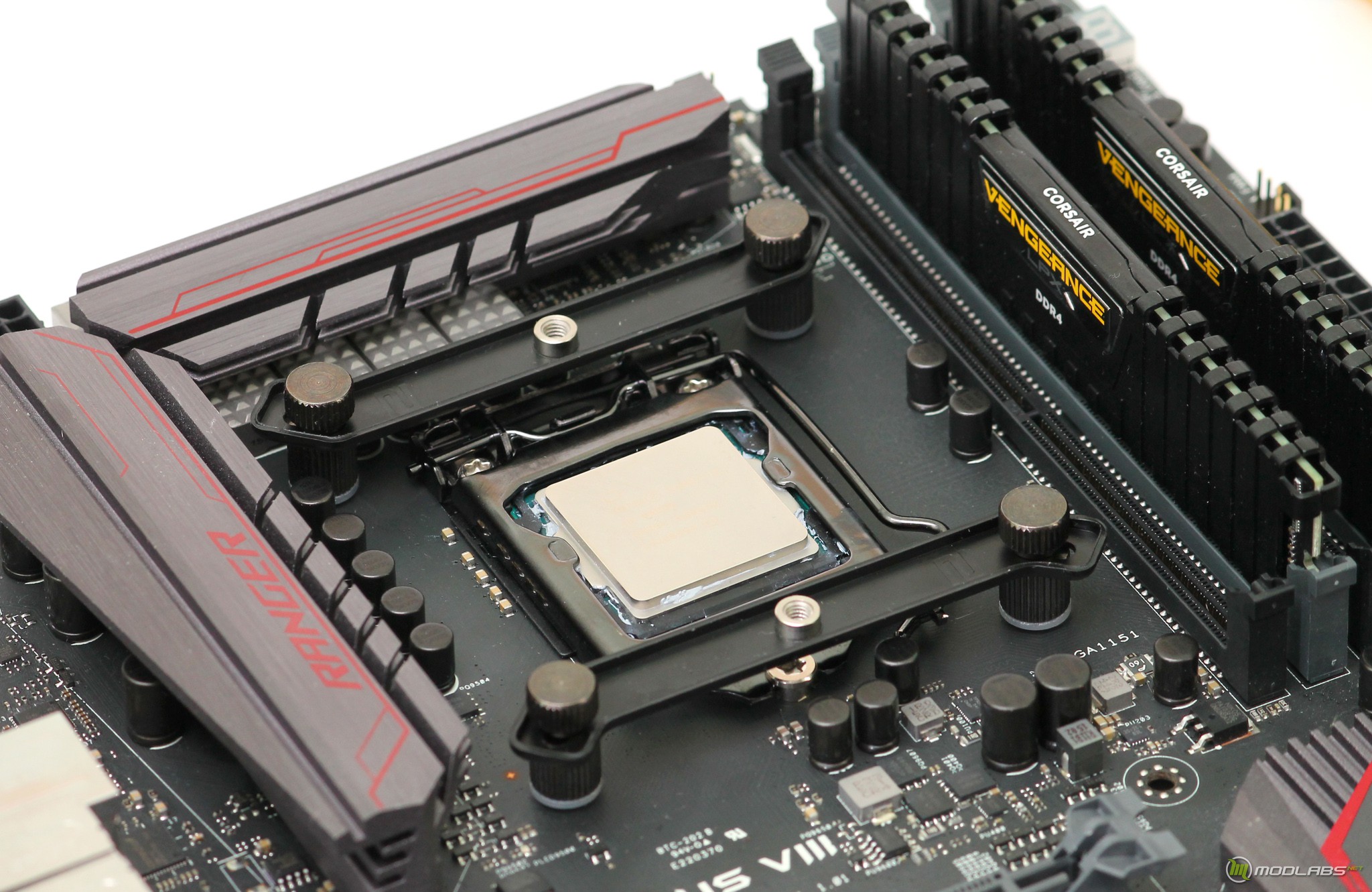

На основе стоек собирается дальнейший фундамент. Две направляющие располагаются в зависимости от желаемого положения радиатора: вертикального или горизонтального. Направляющие фиксируются на стойках увесистыми болтами с возможностью ручной прокрутки.

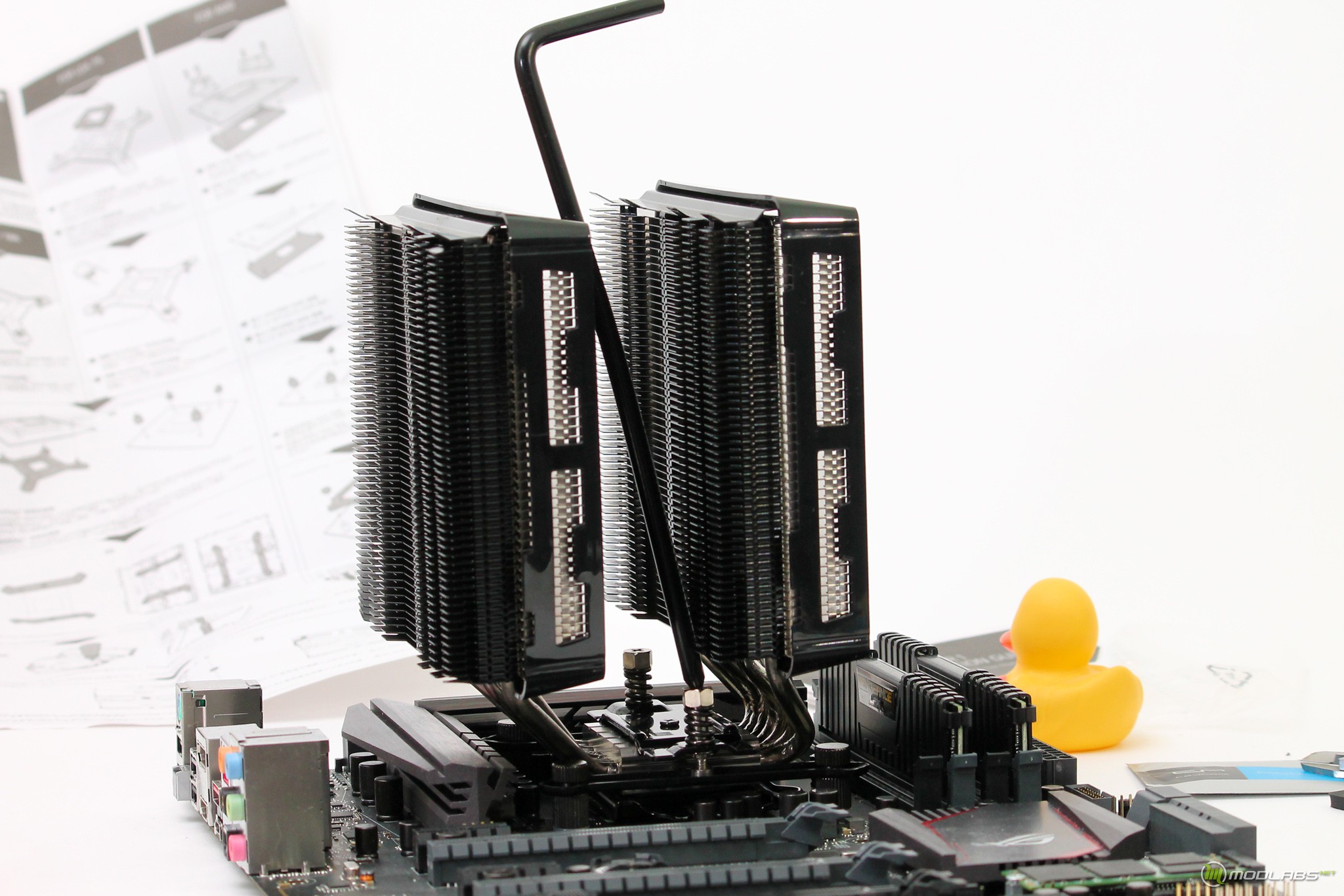

Далее мы переходим к установке самого радиатора. Здесь понадобиться отвертка, нужно признать, что штатная «вариация на тему» позволяет произвести установку, но во время протяжки хочется взять обычную отвертку с хорошей ручкой. Кстати, забыл упомянуть ранее, но болты фиксации монолитны с радиаторной частью - этот фактор однозначно радует, но не является новинкой :).

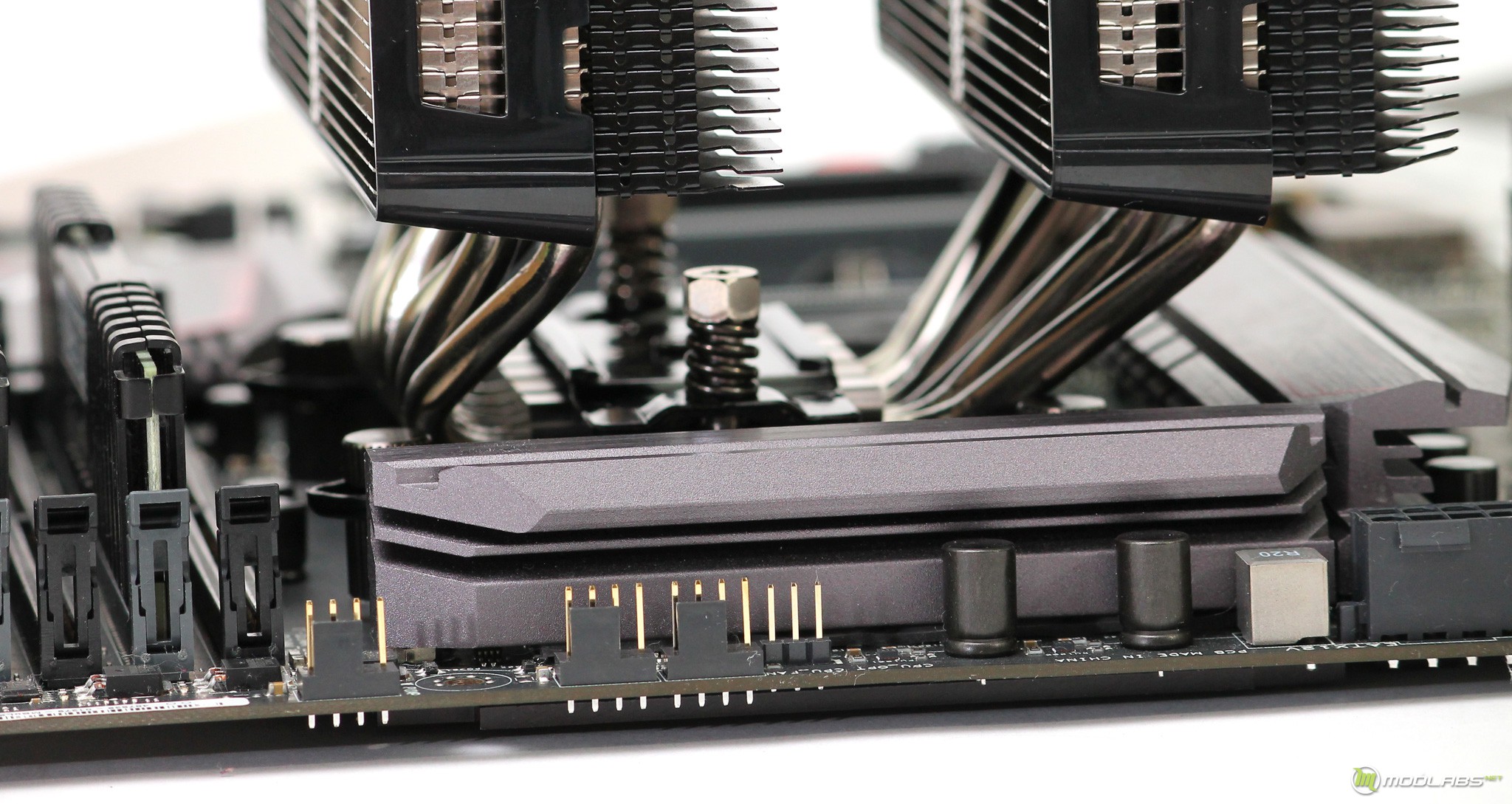

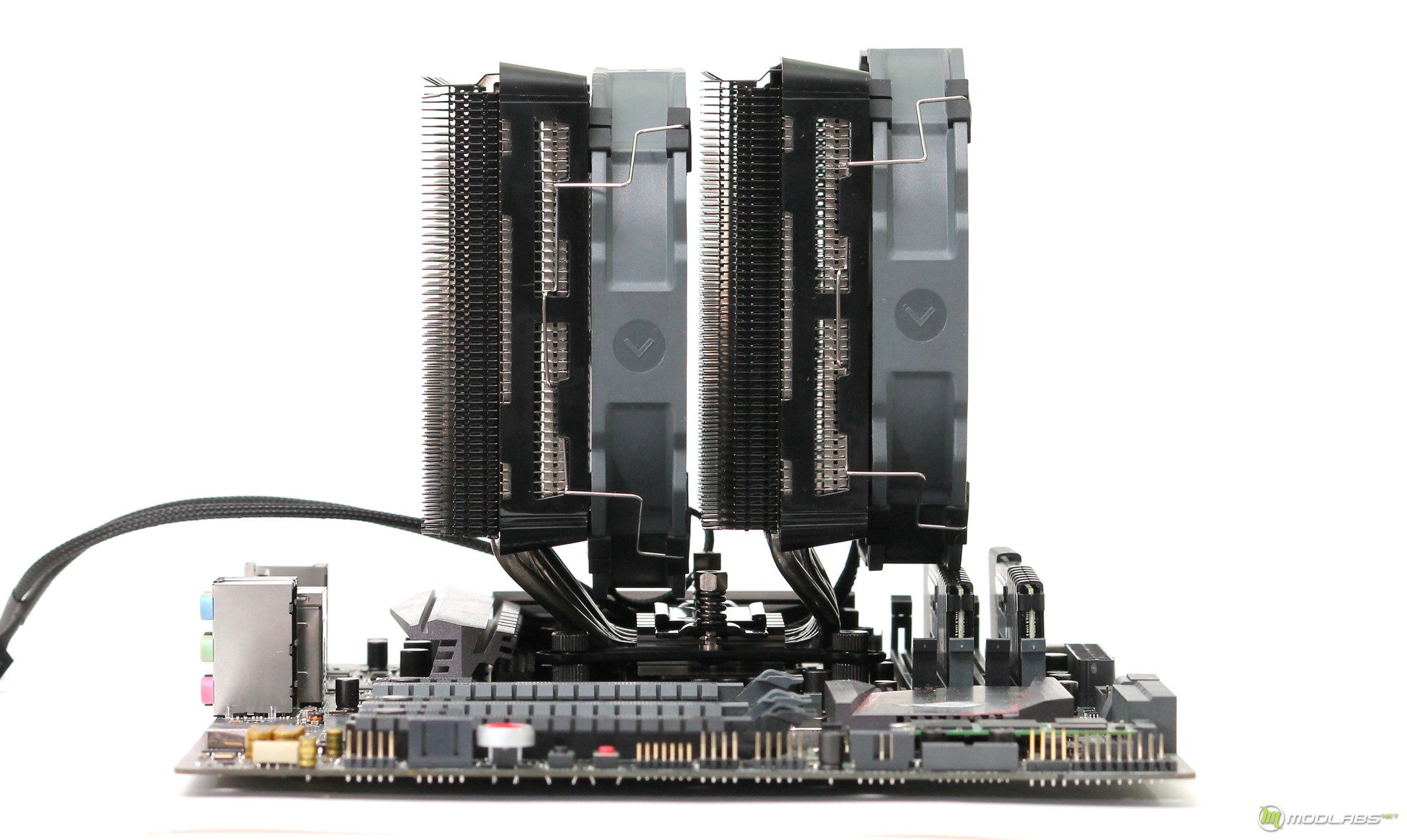

После фиксации радиатора, на первый взгляд совместимость с радиатора материнской платы очень высока.

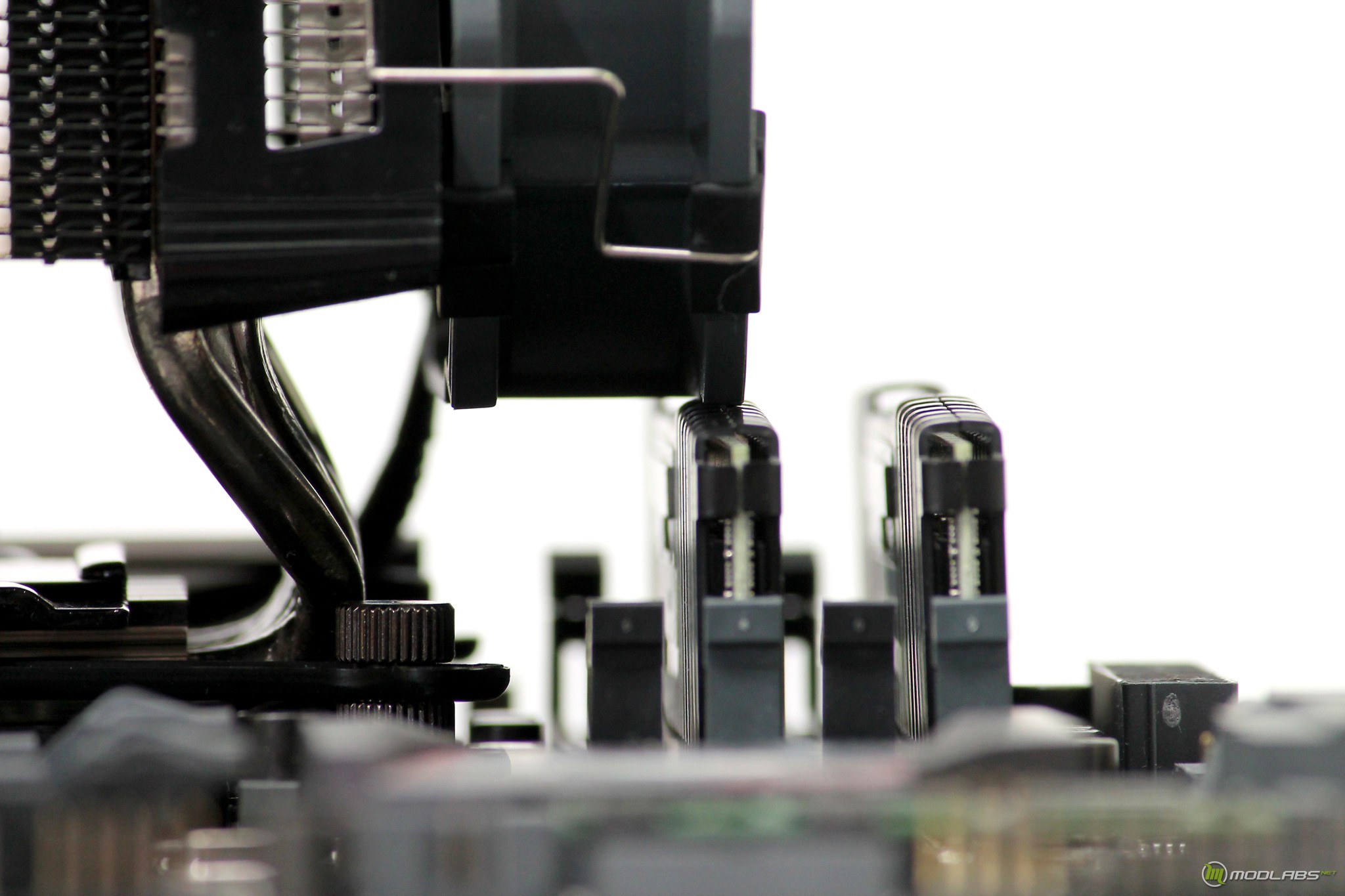

Как видим, установленные вентиляторы не изменили ситуацию. Центральный отлично «утопился» в области процессора, тем самым обеспечивая небольшой обдув радиаторов системы питания. Дополнительный вентилятор благодаря возможности регулировки высоты был установлен как раз к оперативной памяти.

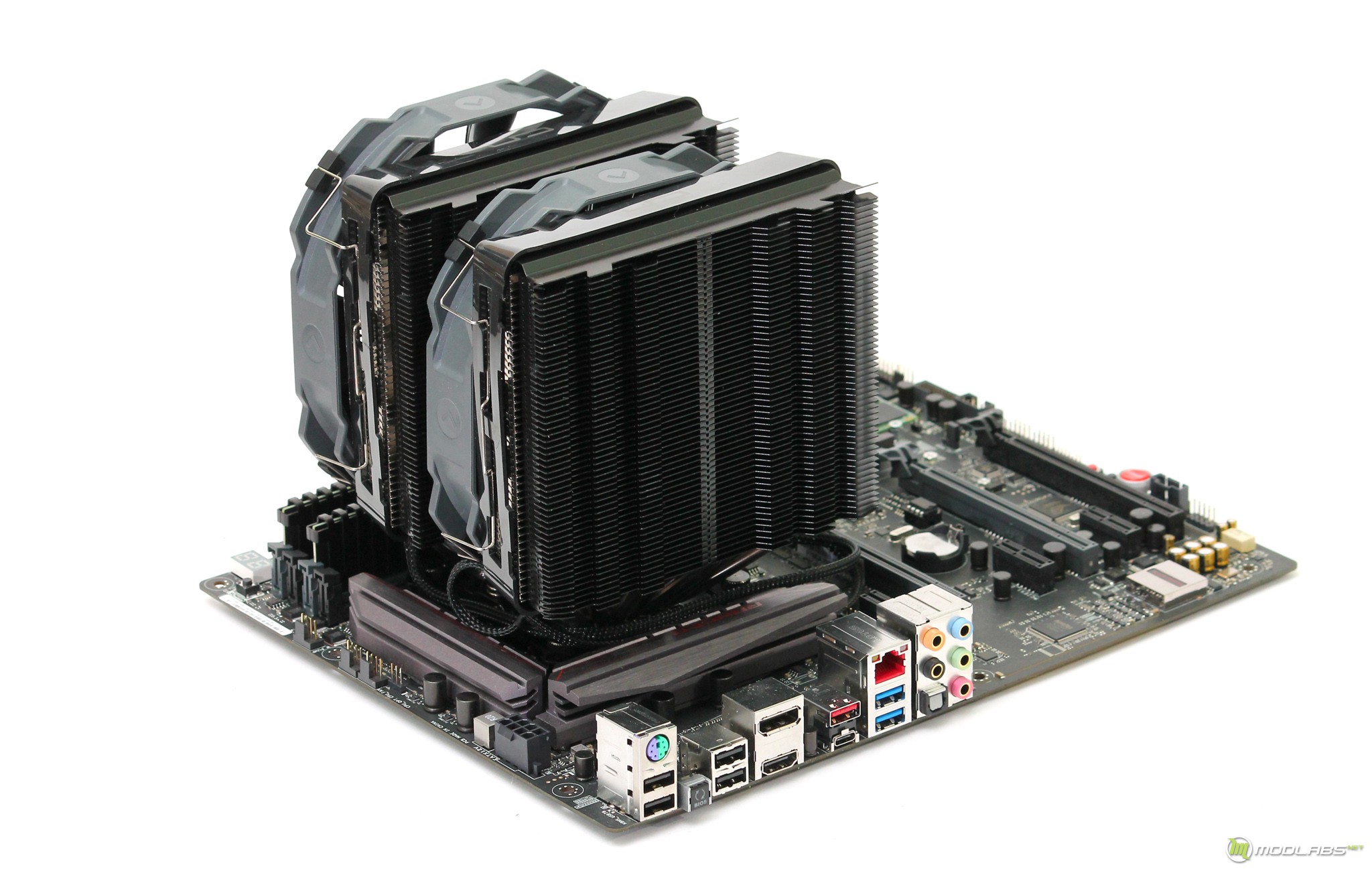

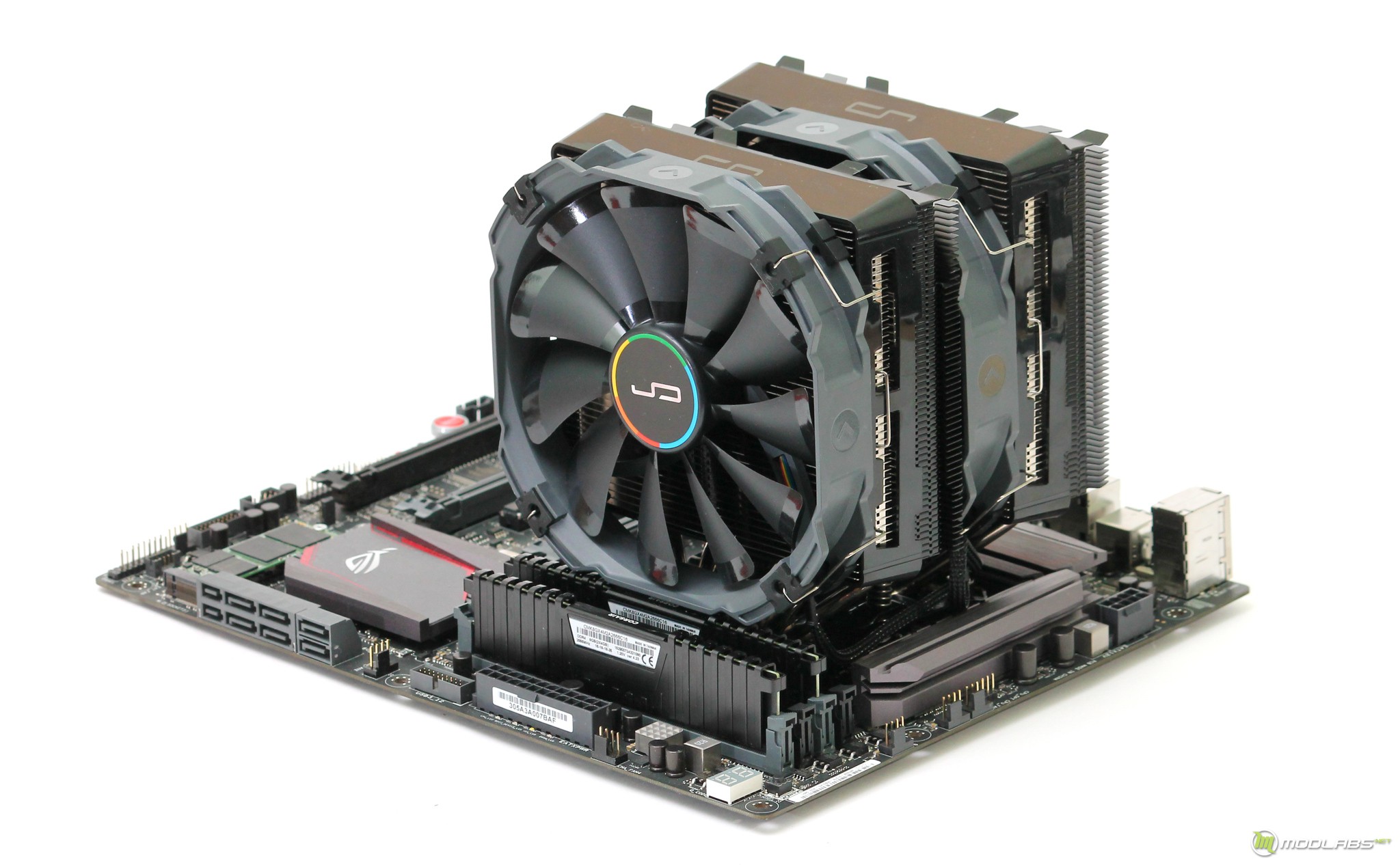

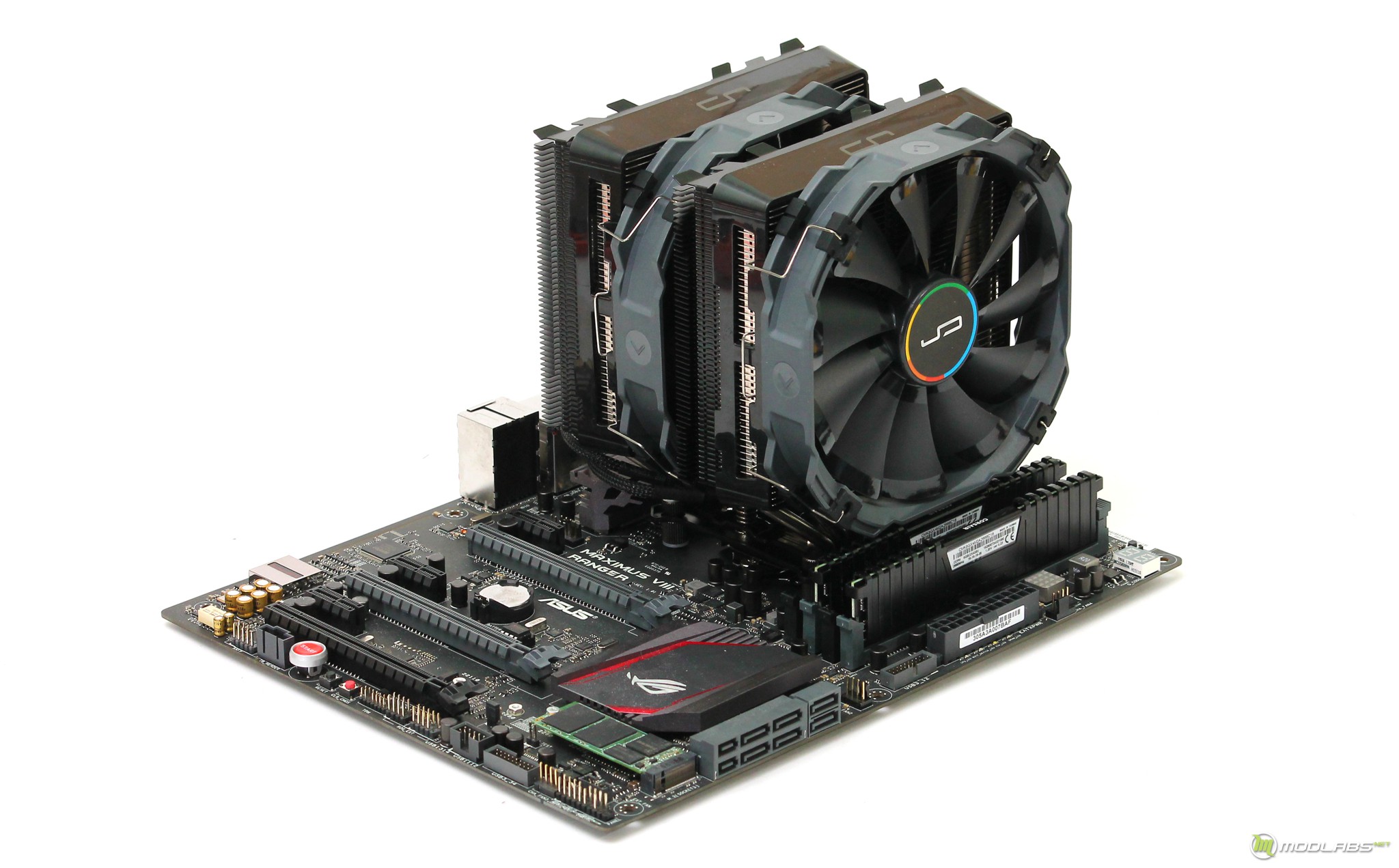

Несколько фото с полноразмерной платой. На мой взгляд, благодаря пластиковым рамкам и «размашистым» вентиляторам R1 Ultimate выглядит достаточно массивно.

На этом визуальный осмотр можно окончить и перейти к тестированию. Для этого мы использовали тестовый стенд со следующей конфигурацией.

• Процессор: Intel Core i5 6600K;
• Видеокарта: Sapphire Nitro R7 360 2G D5;
• Материнская плата: ASUS Maximus VIII Ranger;
• Оперативная память: Corsair VENGEANCE LPX CMK8GX4M2A2666C16 8 ГБ (2X4 ГБ);
• Жёсткий диск: Transcend MTS600 TS256GMTS600 (для системы);
• Блок питания: Corsair RM1000.

В ходе тестирования частота и напряжение процессора были зафиксированы вручную на отметке 4500МГц при напряжении 1.376В, все опции энергосбережения были отключены. Опции управления оборотами вентиляторов по умолчанию так же были отключены. Хочу отметить, что стендовый процессор прошел процедуру скальпирования, и теперь хранит пару капель жидкого металла под своей крышкой.

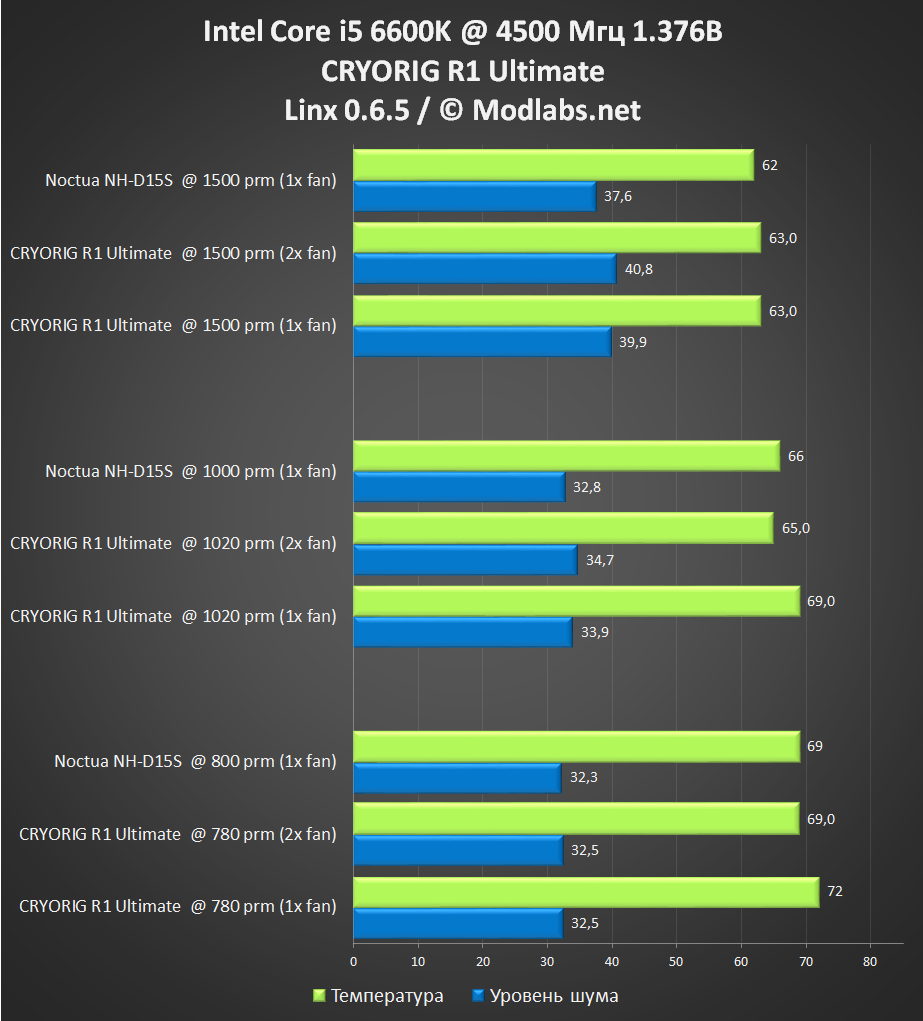

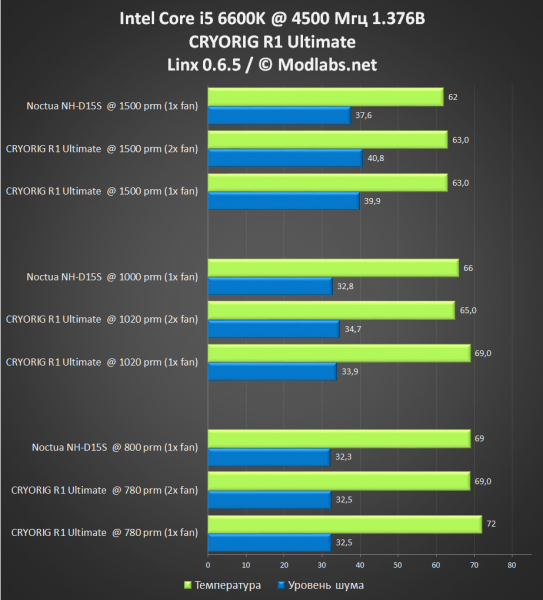

Тестирование происходило в трех режимах работы вентилятора. В качестве Burn-теста выступала программа LinX 0.6.5, температура процессора контролировалась утилитой Real Temp TI.

Измерения шумовых характеристик проходили с помощью цифрового шумомера, с расстояния ~30см, минимальной границей измерения шума является 30дБ, уровень шума в помещение равняется 31,6-32,1дБ, данные ниже 32,1-33,1дБ можно считать абсолютно бесшумными, погрешность может составлять 1,5-2дБ. Результаты разбиты на три блока, по скорости вращения вентиляторов.

Итак, подведение итогов я хочу начать с анализа выше отраженных результатов. Как видим, новичок Cryorig R1 Ultimate оказало достойное сопротивление Noctua NH-D15S, вариация которой «шлифовалась» в компании на протяжении нескольких ревизий. При этом R1 Ultimate смог обогнать NH-D15S только в одном режиме: при двух вентиляторах на средних оборотах против одного у 15’ки. В остальных режимах, прошу обратить внимание на количество установленных вентиляторов, разница между соперниками составила 2-3 градуса. При этом R1 Ultimate всегда оставался громче вариации от Noctua, совсем немного, но громче.

Что положительного хочется сказать о R1 Ultimate? Cryorig однозначно удалось создать качественный продукт. И это качество можно найти во всех элементах начиная от упаковки и комплекта поставки, заканчивая фиксированными прижимными пластинами и оплетки на проводах вентиляторов. Разве что к основанию есть несколько вопросов… Возможно именно его зеркальность могла бы помочь дотянуться до 15’ки.

Надеюсь, что компания Cryorig продолжить радовать нас новыми решениями, "допилит" все свои нововведения и технологии до еще более высокого уровня. Увидеть раздельные пластины было действительно интересно! Если вспомнить о цене, то она не маленькая. На момент публикации статьи в столичном регионе за R1 Ultimate просят порядка 5800 рублей что почти на 1000 меньше чем планка NH-D15S. В любом случае Cryorig нацелены на топовый сегмент рынка, в котором каждый градус считается за пяток!



По результатам обзора R1 Ultimate получает награду Modlabs.net
