Украинские оверклокеры берут первое место в дисциплине Unigine Heaven DX11
Метки: Cyclone | DX11 | Unigine Heaven
Дата: 13/09/2011 14:39:44
Подписаться на комментарии по RSS
После непродолжительного летнего затишья вновь заставили говорить о себе труженики оверклокерского поприща. Украинские энтузиасты Олег Сyclone Голубович и Андрей T0lsty Важинский в результате очередной бэнч-сессии путем сложных манипуляций и модификации аппаратной части предмета теста смогли разогнать подопытный ускоритель MSI GeForce GTX 580 Lightning по ядру и памяти до отметок 1590 МГц и 5500 МГц соответственно, что весьма положительно сказалось на результатах.
В хорошо известной дисциплине Unigine Heaven DX11 1х GPU экстремалы обошли предыдущего рекодсмена stummerwinter`а на 25 баллов и тем самым заняли первую строчку рейтинга с результатом в 2661 пункт.
Для проведения разгона энтузиасты использовали следующую платформу:
- Процессор: Core i7-2600K @5400 МГц;
- CPU-кулер: Asetek Vapochill LS;
- Материнская плата: Asus Maximus IV Gene-Z;
- Оперативная память: 2x 2 ГБ Corsair Dominator GT DDR3-2133;
- Видеокарта: MSI N580GTX Lightning;
- Охлаждение видеоадаптера: испаритель LN2;
- БП: Enermax Revolution+ 1250 Вт и Seasonic SS-760KM.
MSI разрабатывает видеоускоритель R6850 Cyclone 1GD5 Power Edition с кулером Cyclone
Метки: 1GD5 | Cyclone | MSI | Power Edition | R6850 | Видеокарта
Дата: 23/12/2010 18:56:30
Подписаться на комментарии по RSS

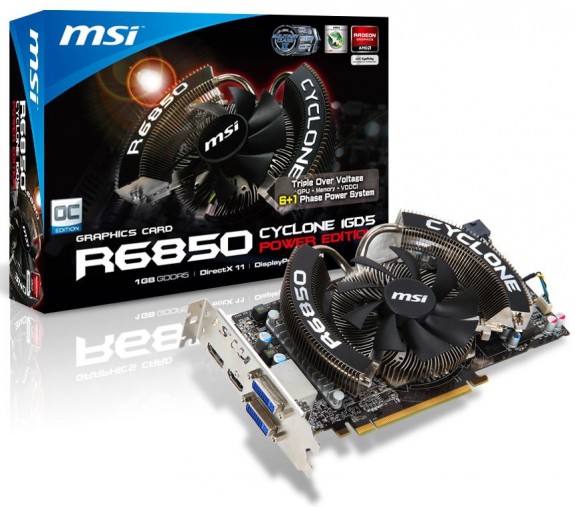

Тайваньская компания MSI представила сегодня для предновогоднего релиза графический адаптер R6850 Cyclone 1GD5 Power Edition, на базе нового 40-нанометрового ядра AMD Barts. Ускоритель, для обеспечения комфортного температурного режима, использует нереференсную систему охлаждения, 6+1-фазную подсистему и имеет разогнанные в заводских условиях частоты.

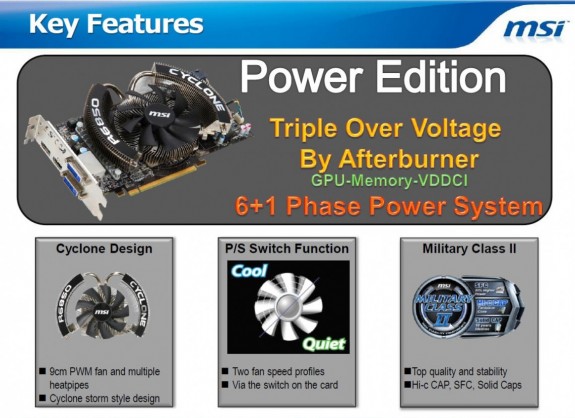

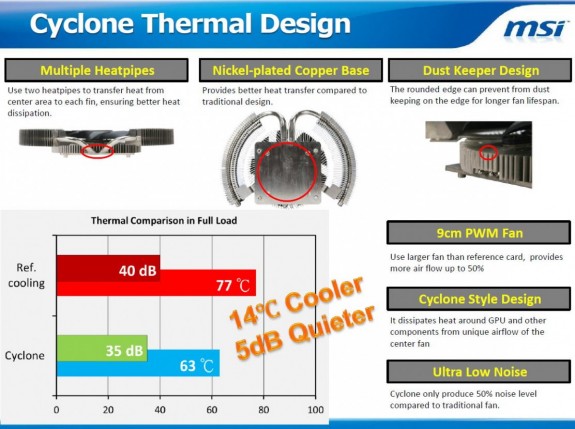

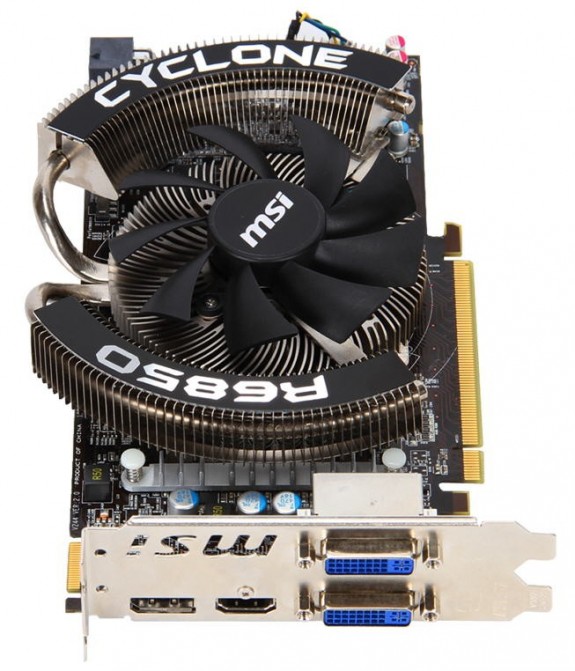

Адаптер от Micro-Star оснащается двухслотовым охладителем Cyclone с никелированной медной базой, двумя медными тепловыми трубками и одним 90-миллиметровым вентилятором с PWM-контроллером. Высокую надежность ускорителю при разгоне обеспечат так называемые компоненты Military Class II (танталовые полимерные конденсаторы Hi-c Cap (Highly-conductive polymerized Capacitor) и дросселей с ферритовым сердечником SFC (Super Ferrite Choke)). Здесь предусмотрено 920 потоковых процессоров, 256-битный интерфейс памяти и 1 ГБ видеопамяти стандарта GDDR5@4400 МГц (эталонное значение – 4000 МГц); частота GPU увеличена с 775 МГц до 860 МГц.
Набор доступных видеовыходов стандартен для данной модели и предусматривает возможность подключение к монитору посредством разъемов DVI (х2), HDMI и DisplayPort. Адаптер MSI R6850 Cyclone 1GD5 Power Edition обеспечен возможностью регулировки вольтажа GPU, памяти и VDDCI. Стоимость новинки не уточняется.
Знакомимся с адаптером MSI GeForce GTX 460 Cyclone
Метки: Cyclone | GeForce | GTX 460 | MSI | Видеокарта
Дата: 16/11/2010 01:59:56
Подписаться на комментарии по RSS
Тайваньская компания MSI готова представить мировой общественности свой новый графический адаптер, который будет базироваться на 40-нанометровом видеочипе NVIDIA GF104. Карта MSI GeForce GTX 460 (кодовое название – N460GTX-SE) оборудуется системой охлаждения Cyclone, в конструкции которого используется один 90-миллиметровый вентилятор с PWM-контроллером, пара медных тепловых трубок, медное никелированное основания и алюминиевый радиатор.
При сборке данных видеокарт производитель использовал так называемые компоненты «military-класса», качество и надежность которых на порядок выше «обычных»; сами инженеры Micro-Star утверждают, что N460GTX-SE может похвастаться 30-процентным разгонным потенциалом. Новинка предусматривает 336 потоковых CUDA-процессоров, 192- или 256-битный интерфейс памяти, 768 МБ или 1 ГБ видеопамяти GDDR5. Относительно частотных характеристик в Сети пока сведений нет, скорее всего мы увидим эталонную и разогнанную модели.
MSI "прикрутила" к GeForce GTS 450 охладитель Cyclone
Метки: Cyclone | MSI | N450GTS | Видеокарта
Дата: 14/09/2010 02:29:20
Подписаться на комментарии по RSS
Включаясь во всеобщую лихорадку, связанную с официальным выпуском графических адаптеров серии NVIDIA GeForce GTS 450, тайваньская компания MSI, как и множество других, представила общественности свой GF 106-адаптер, который может похвастаться нерефересной системой охлаждения Cyclone.
Используемый в видеокарте MSI N450GTS Cyclone охладитель уже неоднократно применялся инженерами MicroStar International в своих адаптерах; он состоит из одного 90-мм вентилятора и двух медных тепловых трубок, которые находятся вокруг пропеллера и размещают на себе блок радиаторов. По словам азиатского производителя, система охлаждения от MSI обеспечивает ядру рабочую температуру на 17 градусов Цельсия ниже, чем у референсной модели GTS 450.
Остальные характеристики N450GTS Cyclone не претерпели изменений: здесь все те же 192 потоковых CUDA-процессора, 128-битная шина памяти, 1 ГБ видеопамяти GDDR5, видеовыходы DVI (х2), HDMI и рекомендуемы частоты. Возможно в ближайшее время появление в продаже и оригинальной разогнанной версии адаптера GTS 450 с охладителем Cyclone.
Блиц-обзор: MSI N460GTX CYCLONE - GF104 + софтвольтмод
Метки: cyclone | Fermi | MSI | N460GTX | NVIDIA
Дата: 12/07/2010 09:30:39
Подписаться на комментарии по RSS
Чуть более чем через полгода у NVIDIA все звезды выстроились в нужном порядке, и компания выпускает следующий чип на основе архитектуры Fermi, который должен быть более компактным, холодным и одновременно более дешевым в производстве чем первенец.
Стоит упомянуть, что на данный момент линейка видеоадаптеров NVIDIA на базе чипа GF100 состоит из 3-х моделей – 480GTX, 470GTX, 465GTX. Но сегодня в их полку прибыло пополнение, и имя ей MSI N460GTX CYCLONE 768D5/OC.
Столь замысловатое название в полной мере характеризует большинство особенностей этой модели. В целом, коробка создает приятное впечатление и, я думаю, позволит этой видеокарте выделиться среди других на полке магазина.
В частности то, что как система охлаждения на ней выступает уже знакомая большинству читателей обновленная версия СО под названием CYCLONE; подробнее на ее особенностях мы остановимся немного позже.
Полюбовавшись вдоволь коробкой снаружи, можно и попытаться добраться до самого сокровенного: раскрыв переднюю часть упаковки, как книжку, мы можем подробно изучить, какие фирменные технологии MSI лежат в основе этого видеоадаптера и должны преподнести его над конкурентами.
Вкратце, первая из них:
MSI Afterburner – это мощнейшая утилита, созданная совместно MSI и RivaTuner, которая позволяет управлять напряжением питания графического ядра на видеоадаптере, обладает функциями разгона и мониторинга работы всех блоков карты, ну и, конечно же, расширенными профилями для 3D, 2D режимов, а также «умным» управлением скоростью вращения вентилятора\ов СО.
Military Class Components, на которую компания последнее время делает очень существенный акцент, подразделяется на:
Hi-c CAP (Highly-Conductive Capacitor) – это полимерные конденсаторы с танталовым ядром, которые используются в космических шаттлах и спутниках, а теперь, несмотря на свою дороговизну, добрались и до нас, рядовых пользователей. Используют их чаще всего в схеме питания GPU как обеспечивающие прекрасную стабильность питания и рассчитанные на повышенные нагрузки при оверклокинге.
Solid CAP (Solid Capacitor) – уже хорошо знакомые нам твердотельные конденсаторы, обладающие тоже довольно длительным сроком службы и хорошей эффективностью; они используются там, где не используют Hi-c CAP. :)
SSC (Solid State Choke) – твердотельные дроссели, которые работают абсолютно бесшумно и наконец позволяют избавиться от назойливого низкочастотного писка, который чаще всего возникает при разгоне компонентов, когда через них проходит больший ток.
Вот все это вместе и представляет собой компоненты военного класса. :)
Что ж, наберемся смелости и откроем уже наконец-то коробку с этим «чудом».
В довольно большом куске пены упакован сам видеоадаптер и различные переходники: ничего лишнего, что может негативно сказаться на цене, все в меру.
Итак, перед Вами:
- 2 переходника с Molex на 6-pin.
- Переходник с DVI на DisplayPort.
- Переходник с DVI на VGA.
Marketing Name |
N460GTX Cyclone 768D5/OC |
Model Name |
V232 |
GPU |
NVIDIA GeForce GTX 460 |
Codename |
GF104 |
CUDA Cores |
336 Units |
Core Clock |
725 MHz |
Shader Clock |
1450 MHz |
Memory Clock |
3600 MHz |
Memory Size |
768MB GDDR5 |
Memory Bus |
192 bits |
Output |
Mini HDMI / DVI*2 |
TDP |
180W |
Card Dimension |
200.61*110.1*38 mm |
Form Factor |
ATX |
DirectX |
11 |
OpenGL |
4.0 |
CUDA |
Y |
SLI |
Y |
PhysX |
Y |
PureVideo HD |
Y |
А вот и сама виновница. Что можно сказать, выглядит она добротно, кулер внушает доверие, и можно вполне надеяться, что рассеять 180 Ватт, которые впихнула NVIDIA в свой чип GF104, ему под силу. Все разъемы аккуратно закрыты пластиковыми заглушками.
Несмотря на большие габариты кулера, прижимная пластина, как по мне, ему совсем не нужна. Так же посчитали и инженеры MSI – сидит он на видеоадаптере уверенно, без перегиба текстолита и тд.
N460GTX CYCLONE занимает два слота расширения и обладает такими выводами, как пара DVI и один mini HDMI.
Кулер представляет собой медную никелированную пластину, на которую напаяны алюминиевые ребра.
И, конечно же, две тепловых трубки, на которых нанизана еще горсть ребер, а за охлаждение этого всего отвечает 9 см тихоходный вентилятор, который хорошо обдувает всю элементную базу и видеопамять.
Долго созерцать «одетую» N460GTX у нас не получилось, поэтому, вооружившись отверткой, через мгновение CYCLONE уже был снят.
По сравнению со старшей модификацией с 1Гб видеопамяти у этой закономерно отсутствует два чипа, что и означает наличие у новинки немного урезанной шины памяти в 192 бита.
Сами же модули – производства Samsung и располагают временем выработки 0,5 нс и рабочей частотой в 3600 МГц.
Подсистема питания в данном случае представляет собой трехфазный преобразователь для видеоядра и одну фазу для памяти.
Ну и GF104 во всей красе, который даже на невооруженный взгляд отличается от своего старшего брата GF100 прямоугольной формой. Из-за теплораспределителя о его площади пока нам остается только гадать, насколько NVIDIA смогла сэкономить и какой запас снижения стоимости продуктов на его основе все еще есть. В нашем экземпляре карты распаян чип ревизии А1: видимо, его не встретила судьба первенца, и уже с первого раза у инженеров получился полностью работоспособный и готовый для коммерческого распространения чип.
MSI N460GTX CYCLONE 768D5/OC
Отдельно стоит рассмотреть СО CYCLONE. Как видите, помимо припоя алюминиевый веер ребер над самим чипом еще и крепится четырьмя винтами, основание, как и тепловые трубки, качественно никелированы. Да и к ровности основания тоже претензий никаких нет – оно идеально.
И даже в креплении теплотрубок, если очень присмотреться, виден припой, что не может не радовать: раньше производители редко уделяли внимания мелочам СО своих продуктов.
Вот и подошла к концу первая часть нашего блиц-обзора дебютной mainstream-видеокарты на основе архитектуры Fermi. Что касается производительности, разгонного потенциала, да и вообще большинства вопросов о том, а что же сулит обычным пользователям GF104, вы, наверное, уже узнаете во второй части нашего теста в самое-самое ближайшее время.
Tschues!
Обсудить новинку можно в специальной ветке нашего форума.
