Обзор EK-Thermosphere - Nickel

На данный момент словенская компания EK Water Blocks безусловно является передовиком, если не безусловным лидером на рынке комплектующих для систем водяного охлаждения. Частенько, после анонса специфичной видеокарты или очередной материнской платы, которые, конечно же имеет уникальную разводку своих элементов, проскакивает новость на подобие вот этой. Да, EKWB проектируют и хоть небольшими партиями но выпускают уникальные компоненты, за что им нужно сказать отдельное спасибо.

Но сегодня, в противовес первому абзацу введения, речь пойдет об универсальных компонентах, которые производитель выпускает в достаточном количестве. Мы уже знакомились с KIT’ом EKWB EK-KIT X240, по результатам тестирования отметили, что система имеет уникально высокий уровень производительности. При этом некоторые из компонентов набора, например помпа или радиатор однозначно могут принять в контур еще несколько элементов, не только ватерблок для процессора.

А если система позволяет, есть желание и на базе вашей системы иные компоненты тоже не прочь начать охлаждаться водняночкой, почему бы не провести расширение контура. Походу материала мы познакомимся с несколькими индивидуальными продуктами от ЕК, а так же я расскажу о некоторых решениях, которые были воплощены в жизнь при сборе системы.

Итак, начнем. Для расширения базового комплекта мы выбрали следующие позиции из каталога EKWB:

• EK-Thermosphere – Nickel;
• Набор пластин крепления для EK-Thermosphere;
• EK-RAM Monarch X4 Clean CSQ - Acetal+Nickel;
• Пару EK-RAM Monarch Module – Black;
• Обычные фитинги EK-CSQ.

Обзор EK-Thermosphere - Nickel

Теперь по порядку. Ватерблок EK-Thermosphere в наше время уникален по нескольким пунктам. Во-первых, все меньше и меньше людей используют универсальные ватерблоки для видеокарт, отдавая предпочтения полноразмерным фулкаверам. Во вторых, благодаря конструкции, блок, на наш взгляд, может продемонстрировать производительность получше большинства «фулов».

Итак по первому пункту уникальности EK-Thermosphere, в нем есть один подводный камень: почти все современные видеокарты топового эшелона обладают довольно горячей системой питания, при этом она нагревается в множестве мелких точек, порой не подающихся проклейке мелкими радиаторами. В такой ситуации фулкавер становится очень и очень разумным решением. Однако, здесь же есть и самый главный минус «фулов», в случае модернизации видеокарты его придётся так же менять.

Что же делать с горячей системой питания и видеопамятью? Видеопамять, порой греется не столько сама, сколько ее греет текстолит, прогретый графическим ядром. Поэтому с холодным GPU ей уже станет лучше, а добавив небольшие радиаторы можно выйти на отличный температурный режим. Как показывает опыт использования ARCTIC Accelero Hybrid II - 120 система питания в некоторых случаях может обходиться и вовсе без радиаторов, а при их наличии уж тем более, главное найти верный подход. К этим аспектам мы вернемся немного позже, а сейчас давайте посмотрим на сам EK-Thermosphere.

Ватерблок поставляется в стандартной упаковке, она выполнена в «круглишковой» стилистике от ЕКWB. Внутри упаковки обнаруживается комплект из самого блока, набора для крепления, инструкции пользователя, пары заглушек, тюбика термопасты и восьмигранного ключика. Да, фитинги в комплекте не идут, их нужно докупать отдельно. Отсутствие фитингов обусловлено их большим разнообразием, например по цветам, EK же не знают в какой цвет, вы захотите раскрасить систему.

Как большинство продукции производителя ватерблок может быть поставлен в различных конфигурациях: Clean CSQ, Acetal, Nickel, Acetal+Nickel. К нам прибыла никелированная вариация, но вот что-то  с коробочкой не сошлось – тестовый семпл, бывает…

Заметим, в толщину Thermosphere может быть сравнен с обычными фулкаверами. Без учета фитингов он будет занимать всего один слот расширения. Кстати, есть подозрение, что на одинаковых картах, он сможет быть совмещен с некоторыми фулкаверами, но это больше теория.

Во время транспортировки основание ватерблока заклеено защитной пленкой, на которой производитель доходчиво напомнил о необходимости ее удаления перед установкой :).

В части зеркальности, качество обработки основания находится на среднем уровне. Отражение мутноватое, и кажется есть следы небольших переходов. Однако, тест на ровность показывает хорошие результаты, а учитывая небольшие размеры большинства графических процессоров, требования к ровности по краям и вовсе уменьшаются ;).

Итак, разборка ватерблока начинается с «отвёртывания» трех длинных болтов, они фиксируют блок для установки фитингов и основную часть корпуса. В области контакта присутствуют небольшие резиновые прокладки, раздельные для каждого канала. Если честно, меня сразу насторожил данный элемент в части прочности, как оказалось не зря…

Далее, Thermosphere разбирается очень легко, семь небольших болтов фиксируют три основные части блока: основание, направляющую пластину, топ (в нашем случае он из оргстекла).

Конструкция ватерблока имеет микроканальную основу, если вы уже знакомы с процессорными блоками производителя, например EK-Supremacy, данная конструкция будет вам знакома. Учитывая высокую эффективность микроканальной конструкции, блок действительно может дать жару многим фулкаверам с обычной змейкой.

Между основанием и направляющей пластиной используется небольшая резиновая прокладка, она очень уверенно лежит в своем пазу и вызывает доверие. В структуре предусмотрено 23 канала.

Направляющая пластина формируют направленный поток на все 23 имеющиеся канала. Здесь есть полная аналогия с процессорными блоками, однако в отличии от CPU-версий, здесь не предусмотрена возможность изменять интенсивность потока. Возможно, для больших и квадратных GPU направляющую можно немного расширить, но влияние данного фактора пока не изучалось.

Направляющая пластина и топ, который непосредственно формирует направление потока, содержат между собой аналогичную резиновую прокладку. Признаю честно, контур ее укладки довольно извилист и после разборки, возвращать все на свои места довольно занятно ;).

Процесс крепления ватерблока стандартен, многим азотчикам от точно будет знаком: к основанию крепится пластина с направляющими под определённые посадочные места видеокарты. Всего EK предусматривает пять различных пластин для крепления, напоминаем, что они не входят в комплект поставки и докупаются отдельно, мы взяли с запасом.

Процесс крепления фитингов так же обычный. Здесь есть резьба на ¼ дюйма. Фитинг может быть установлен с любой стороны, с обратной устанавливается заглушка (она есть в комплекте).

К моменту установки EK-Thermosphere пришел уже «подбитым». При сборке ватерблока после фотосессии, я перетянул три больших болта. По оргстеклу пошли трещины. Пришлось разбирать и проклеивать. По поводу двух раздельных и небольших герметизирующих резинок: каждый из болтов должен быть протянут равномерно и со средней силой прижима, иначе сразу получается перекос и разгерметизация, попасть в баланс оказалось довольно сложно.  Тут хочется сказать, покупайте вариант не из оргстекла, и надейтесь на установку цельной прокладки производителем.

Установка EK-Thermosphere – Nickel

Мы будем производить установку и дальнейшее тестирование EK-Thermosphere на базе видеокарты MSI GeForce GTX 960 GAMING 2G.  Для начала, мы демонтировали штатную систему охлаждения от MSI.  Ватерблок в сравнении с ней, смотрится небольшой игрушкой, но это применимо ко всем компонентам из водяного охлаждение, разве что расширительные бачки и радиаторы порой могут сравниться с автомобильными вариантами :).

Так как мы уже установили необходимую прижимную пластину на основание ватерблок, остается только нанести термопасту и прикрутить его. Для этого я рекомендую положить блок на некую возвышенность, так что бы при установке карта висела в воздухе. Такой подход обезопасит установку, вам не нужно будет держать конструкцию и более правильно произвести протяжку болтов.

Далее четырьмя болтами, с использованием пластиковых шайб, мы фиксируем ватерблок на плате. Здесь, как и всегда, лучше использовать затяжку по методу «крест-накрест». Благодаря ограниченному ходу болтов, в отличие от конструкции самого блока, переборщить будет сложно.

В итоге с установленным EK-Thermosphere GTX 960 GAMING 2G выглядит следующим образом.

Как вы могли заметить, при установке мы не использовали бекплейт. Его нет в комплекте, а городить огород мы не стали, да и не нужен он здесь. Благодаря опорам на крепежной пластине, в месте протяжки карта упирается в них, что предотвращает изгиб.

Такой механизм позволяет оставлять текстолит видеокарты в эталонном состоянии. На плате есть ребро жесткости, но в этом случае это не его заслуга. Конечно, ребро не будет лишним. Оно поможет распределить вес конструкции после установки в корпус, хотя относительно стандартной системы охлаждения вес даже уменьшился.

После процесса установки, до момента тестирования, я провел проверку качества прижима. При большом слое термопасты, а именно так проверяю силу прижима, лишние остатки успешно выдавились, прижим оказался равномерным. При тестировании использовалось эталонное нанесение тонкого слоя.

Пустая область печатной платы теперь смотрится еще интереснее, жаль MSI не поместили систему питания в этом районе. Было бы довольно просторно, да и в пассивном режиме, вокруг края платы воздушные потоки гуляют интенсивнее.

Забегая вперед скажу, что в этом материале мы оставили GTX 960 GAMING 2G  со штатным радиатором системы питания, выглядит он не очень внушающие, но с охлаждением справился, даже без активного обдува. Поэтому вопрос модернизации системы питания карты при использовании с универсальным ватерблоком я оставлю для следующего материала.

Далее переходим к знакомству с EK-RAM Monarch.

Обзор EK-RAM Monarch X4 Clean CSQ - Acetal+Nickel

Обзор EK-RAM Monarch X4 Clean CSQ - Acetal+Nickel

Итак, охлаждение оперативной памяти водяночкой, во времена перехода на DDR4  является довольно спорным моментом. Эффект может быть действительно минимальным, а в некоторых случаях чуть ли не негативным (при очень горячем контуре). А учитывая стоимость ватерблока, которая сейчас находится на отметке 3000р, плюс  потребуется парочка EK-RAM Monarch стоимостью еще в 1500р. Однако, не взирая на стоимость, предлагаю рассмотреть комплект и поставить его в контур, а что бы было ;).

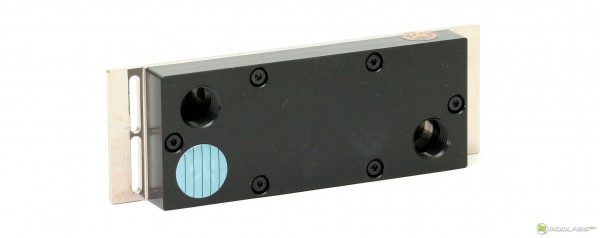

К нам прибыл вариант Acetal+Nickel - это блок для одновременной установки поверх четырех модулей памяти. Основание никелированное, а топ выполнен не из оргстекла, что уже радует. В комплекте с блоком идет две термопрокладки, небольшой шестигранный ключ и инструкция по установке.

Визуальная составляющая блока целиком и полностью зависит от выбранного вами варианта. В нашем случае брутальный черный ;).

Разбор EK-RAM Monarch происходит очень легко, шесть болтов фиксируют медное основание и топ. Между составными частями находится стандартная резиновая прокладка. На стыке топа и основания есть небольшая наклейка, оповещающая о тестировании на наличие протечек.

Основание имеет довольно стандартную конструкцию, здесь есть четыре небольших канала разделенные тремя «брусками». Смотря на основание, вспоминаются самодельные ватерблоки 2000’х. Кажется технология старая, но для оперативной памяти этого хватит с лихвой.

Обработка основания находится на уровне аналогичном EK-Thermosphere. Учитывая толщину комплектных термопрокладок, можно констатировать, что требования к основанию можно в принципе не предъявлять.

Визуально, с установленными фитингами блок становится чуть-чуть массивнее и внушительнее.

EK-RAM Monarch Module - Black (2pcs)

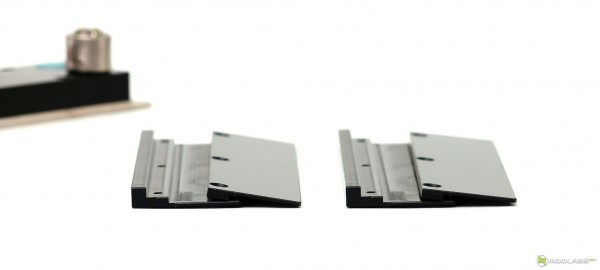

Для совмещения чипов оперативной памяти с основанием ватерблока используются «переходники» EK-RAM Monarch Module по сути это обычные радиаторы для памяти с плоским основанием сверху. Данные «плашки» как и фитинги докупаются отдельно и не входят в комплект EK-RAM Monarch.

Одна из частей является основополагающей, вторая боковина является более легкой и в момент сборки фиксируется с основной. Если вы будете использовать планки памяти у которых чипы расположены с одной стороны, крепите их к более массивной части.

При установке на каждый чип накладывается отдельная термопрокладка. Здесь нужно быть аккуратным и сделать все «красиво». Очень важно отцентровать положение планки оперативной памяти относительно радиатора. При этом, если у Вас будет даже небольшое смещение, его лучше соблюсти для нескольких планок одновременно.

С установленными EK-RAM Monarch Module память становится похожа на большинство стандартных планок с радиаторами, только стиль очень строгий.

Далее на  ватерблок крепятся термопрокладки. Память устанавливается на место и готовится к установке ватерблока :). Пока система выглядит очень стандартно.

А вот уже с установленным блоком все становится немного иначе, массивнее и внушительнее. При установке, а точнее прикручивании EK-RAM Monarch к радиаторам, лучше сразу наживить все болты. В этот момент сразу вспоминается совет по равномерной установке EK-RAM Monarch Module относительно памяти. Если при установке наблюдалось смещение, даже с двумя планками сложно равномерно протянуть все болты, установка с четырьмя модулями памяти, похоже, будет еще сложнее.

На следующей странице мы сделаем кое-что своими руками.

Создание «ватерблока» для системы питания, Создание 90 градусных «фитингов»

Создание «ватерблока» для системы питания MSI Z97 MPOWER MAX AC

Грань между крутым хендмейдом и «заколхозил» довольно тонкая, тем не менее, далее я расскажу пару пунктов, которые были сделаны для расширения контура подопытной системы. В качестве материнской платы в собираемой системе использовалась MSI Z97 MPOWER MAX AC. Данная плата примечательна тем, что производитель попытался установить опцию включения системы питания в контур водяного охлаждения. Конечно, данный пункт есть, но из-за штатных фитингов использование этого «радиатора»  совместно со шлангами 10/13 было мало возможным. Будем исправлять.

Для начала я взял парочку фитингов от EKWB и начал производить примерку. Внутренний диаметр используемой трубки не столь маленький, что радует. Кстати, до момента установки я проверил трубку на используемый материл, соскоблил покрытие, похоже на медь или латунь, что подходит.

Решил полностью не избавляться от штатных «фитингов», а немного сточил имеющуюся елочку и сверху надел фитинг от EK. Похоже, где то глубоко во мне есть задатки стоматолога…

После того, как елочка была сточена, фитинги отлично одевались на трубку. Для их полной фиксации я использовал проверенный временем клей POXIPOL. Фитинги от ЕК были установлены, радиатор приобрел более внушительный вид :).

Для уменьшения показателя «колхозности» я взял небольшой бутылёк черной акриловой краски, который предназначен для пластиковых моделей, и скрыл следы применения клея. Вроде получилось хорошо, мне нравится.

После такой модернизации, можно не беспокоиться об охлаждении системы питания материнской платы. А это позволит снизить требования к циркуляции воздуха внутри корпуса.

Создание 90 градусных «фитингов»

Фитинг, ну или переходник для фитинга на 90° позволят сделать вашу сборку более качественной и визуально привлекательной. А в некоторых вариантах без них попросту нельзя обойтись. Так, в моей сборки такие переходники стали необходимы, но перед заказом готовых решений я решил поэкспериментировать.

При проверки «железячных» коробок, мне  на глаза попался старый добрый Cooled Silence GPU c его помощью я провел десятки бенчинг сессий, сейчас пришло время отправить его на покой. А вот легендарные на то время фитинги Camozzi я решил переработать.

В месте окончания компрессионной трубки, фитинг был распилен на две части. Края и заусенцы сразу были обработаны напильником.

Далее все действия выполнялись аналогично по схеме с фитингами материнской платы: пригонка, проклейка, покраска, тестирование.

В результате у меня получилось создать два фитинга на 90° с универсальной резьбой ¼. Без  учета времени на высыхание клея, работа наняла приблизительно 30 минут, что порой быстрее, чем заказать фитинги из интернет-магазина с доставкой. Экспериментируйте ;).

Далее мы переходим к сборке и тестированию.

Сборка и тестирование

Установка и сборка

Итак, установка системы происходила на базе корпуса Corsair Graphite Series 780T, за время подготовки обзора по этому корпусу он зарекомендовал себя как вместительный вариант для действительно больших систем.

В состав системы вошли следующие элементы:

• Процессор: Intel Core i7 4770K @ 4600 МГц (HT включена, Turbo - выключена);
• Материнская плата: MSI Z97 MPOWER MAX AC;
• Видеокарта: MSI GeForce GTX 960 GAMING 2;
• Оперативная память: Transcend aXeRam DDR3-2400;
• Жёсткий диск: Transcend MTS600 TS256GMTS600 (для системы);
• Блок питания: Be quiet BN204 DARK POWER PRO 10| 1000W CM;
• Microsoft Windows 8.1 Professional.

На фото ниже уже готовый и полностью собранный вариант, давайте посмотрим, как собиралась данная система.

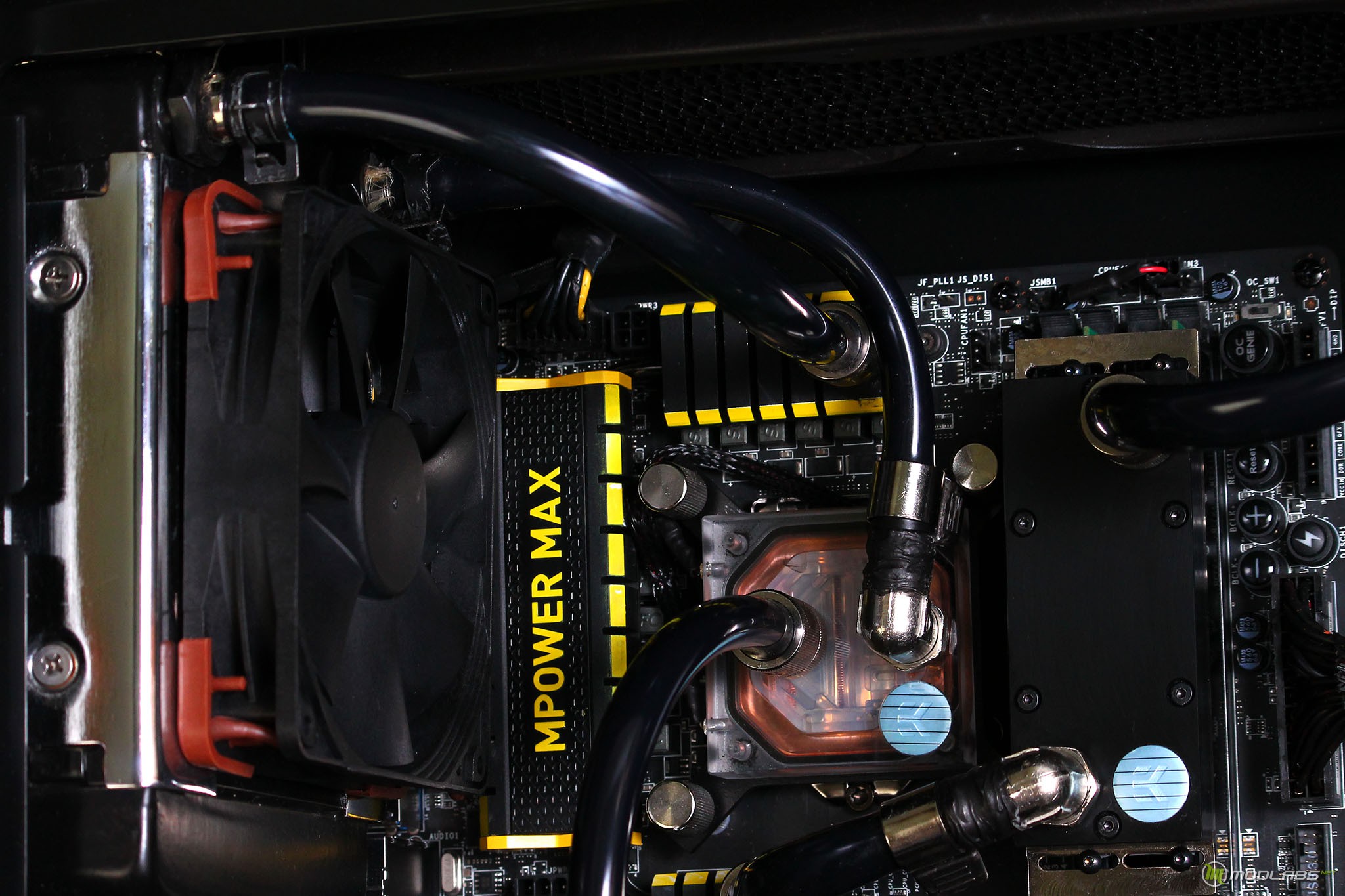

Изначально на материнскую плату были установлен ватерблок для процессора и оперативной памяти. С учетом того, что самодельный радиатор материнской платы имел не самые удачные места для установки фитингов, я сразу задумался, как производить состыковку всех этих отверстий.

Основной радиатор, из комплекта EKWB EK-KIT X240 был установлен на верхнюю часть корпуса, вентиляторы расположились с внешней стороны в положении «на выдув» относительно радиатора. Вентиляторы оставил штатные, хоть они и не так хороши, но я решил сохранить некую «комплектность» от ERWB.

После установки радиатора, фитингов стало еще больше. Но как говорится, дальше – лучше! На заднюю стенку, чтобы не расслабляться прикрутил валявшийся без дела радиатор Cooled Silence от Promodz на один 120мм вентилятор.

После установки еще одного радиатора стало явно веселее. Признаться честно, сборка системы проходила в несколько этапов. На фотографии ниже я примерял комплектные шланги от EKWB, которые уже были нарезаны. Смотрел, как можно их проложить и где есть самые проблемные зоны с текущим расположением фитингов.

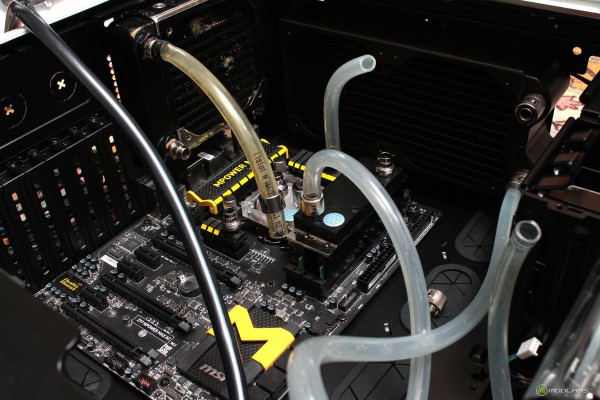

В двух местах, шланг проложить не удавалось, он постоянно перегибался. Я даже попытался зафиксировать его пружиной. На момент сборки это помогало, но после некоторого использования, особенно в моменты нагрузки, когда вода в контуре немного прогревалась,  шланг все-таки перегибался. Поэтому при сборке лучше не допускать слабых мест. Именно в этот момент мне пришла мысль сделать девяносто градусные фитинги, о которых я уже рассказал чуть выше.

После появления угловых фитингов процесс пошел интереснее. Однако стал насущным следующий вопрос: в какой последовательности собирать контур. Ранее я представлял, что контур начнется с оперативной памяти, как самого холодного элемента. Однако в укор теоретическому ухудшению производительности, по результатам сборки память оказалась последней в контуре :).

Данный подход был использован из-за конкретного нацеливания системы на опрятный внешний вид. Плюс по результатам сборки я хотел проверить, насколько подтвердятся мои теоретические «доводы» о том, что нужно начинать с самого холодного элемента.

Итак, далее описание готовой системы по неким «блокам». Помпа была подключена к расширительному бачку по схеме на фотографии.

Помпа и расширительный бачок расположились в районе передней части корпуса. Первым элементом на пути охлаждения стала видеокарта MSI GeForce GTX 960 GAMING 2. Вода к видеокарте доставлялась по средствам обычного шланга Nanoxia Nanoflex Tube 10/13mm, именно они использовались в финальном варианте сборки.  Благодаря, некому поддону корпуса, при прямом взгляде складывается ощущение, что шланг входит из днища корпуса.



После видеокарты, поток идет прямиком к самому горячему элементу системы Intel Core i7 4770K.

К выходу процессорного ватерблока с помощью углового фитинга, контур переходит в радиатор Cooled Silence 120 mm.

После небольшого 120’ки поток проходит по системе питания процессора и наконец, добирается до ватерблока оперативной памяти. Далее благодаря массивному EK-CoolStream RAD XTX 240 происходит основательное охлаждение жидкости, и она спускается в расширительный бачок, далее круг повторяется

В итоге система имеет следующий внешний вид.

Так как данная сборка относится к обычной, на мой взгляд, относительно опрятной системе, я не стал продолжать улучшения внешнего вида. Конечно же, в лучших традициях сегодняшнего времени, можно привести систему к варианту двух цветов. В системе подсветка имеется только для процессорного ватерблока и небольшой эмблемы MSI на видеокарте.

Далее я начал тестировать готовый вариант. Для этого система была разогнана: Intel Core i7 4770K работал на частоте в 4600 МГц 1.39v (HT включена, Turbo - выключена), а частоты MSI GeForce GTX 960 GAMING 2 составляли 1351/1909. При таких настройках частота графического ядра в «буст» режиме преодолела планку в 1500 Мгц, но сегодня мы гоняемся за градусами, а не за попугаями и мегагерцами.

При тестировании температурных показателей нагрузка создавалась утилитами LinX 0.6.4 AVX и FurMark для процессора и видеокарты соответственно. Температуры контролировались утилитами MSI Command Center, С-Temp и MSI Afterburner. Дополнительно, при помощи реобаса  Lamptron FC5 V2 контролировались температуры: окружающей среды, воды в контуре, радиатора оперативной памяти и текстолита видеокарты в области системы питания.  Все тем же FC5 V2 регулировалась скорость трех вентиляторов расположенных на радиаторах. Скорость вентиляторов на лицевой стороне изменялись при помощи штатного реобаса корпуса.

Тестирование проводилось в двух режимах работы вентиляторов, в первом случае они работали на полной скорости. Во втором, на минимальной, такая скорость позволяла уйти системе в режим бесшумности. Напомню, в системе установлено пять вентиляторов: два EK-FAN Silent, два Corsair AF140L и один Noctua NF-F12 industrialPPC-2000.

Если проанализировать полученные результаты, можно найти как очевидные пункты, так и наоборот очень интересные о влиянии которых можно было только строить теории. Самым горячим элементом нашей сборки, как того и следовало ожидать, стал процессор  Intel Core i7 4770K. EK-Supremacy конечно же справился с пылом жаром CPU, даже не смотря на довольно большие показатели разгона.

А вот видеокарта наоборот, оказалась очень и очень холодной. Здесь EK-Thermosphere отработал отлично, разница температур в простое и нагрузке была совершенно незначительной. Надеемся, что в ближайшее время, мы проверим его на более горячей видеокарте. Признаться честно, очень сильно омрачило знакомство с этим блоком, его поломка, но тут не понятно сам виноват или он действительно хрупкий, будьте осторожны. Интересный факт: в некоторых режимах температура GPU была значительно ниже температуры воды в контуре, Lamptron FC5 V2 проверял, 36,6 показывает отлично.

Температура воды в контуре, с ней связан еще одни интересный факт, он касается EK-RAM Monarch. При использовании ватерблока на памяти ее температура чуть ли до десятой градуса не совпадает с температурой воды. С одной стороны это говорит о хорошей эффективности EK-RAM Monarch, с другой наталкивает на мысли о целесообразности его использования. Без ватерблока, только с радиаторами, максимальная температура радиатора памяти составила 35°C. Как видим из результатов тестирования, в некоторых режимах вода в контуре превышала эти значения. Вывод прост: используйте ватерблок для памяти только в том случае, если готовы удержать температуру воды ниже максимальной температуры памяти с воздушным охлаждением.

Пару слов о последовательности подключения, я принимаю тот факт, что в этой системе была установлена «холодная» видеокарта + в разрезе контура находился дополнительный радиатор. Однако, температура воды (начало контура) и температура памяти(конец контура) были почти равны. Можно сделать вывод, что последовательность подключения минимальным образом влияет на температуру элементов. Конечно, на микроуровне, разница есть, но это десятые доли градуса. Для более точного изучения этого фактора нужно обвешивать контур еще десятком «градусников», если интересно можно изучить…

Далее включим капитана очевидность: при росте температуры воды в контуре, значительно растет температура охлаждаемых элементов. Так при увеличении температуры воды на 10,5°C, температура процессора увеличилась аж на  14°C. Вывод прост, уделяйте больше внимания вопросу охлаждения контура. При большой разнице в стоимости ватерблоков, лучше взять дешевле, но докупить еще один радиатор.

Итак, основное резюме, EKWB EK-KIT X240 готов принять в свой контур еще несколько ватерблоков, но для максимально тихих режимов одного EK-CoolStream RAD XTX 240 будет не достаточно. Особенно, если вы будете использовать видеокарту горячее GTX 960.

На следующей странице есть дополнительные фото ;)

Фото «за кадром»

Фото за кадром

Введение, внешний осмотр

В последнее время, ведущие чипмейкеры процессорного и графического дивизионов, не радуют нас новинками,  с помощью которых производительность системы может сделать большой скачок. Да и в целом, для большинства повседневных задач, с лихвой хватает текущих мощностей. В этой ситуации, перед энтузиастами, которые во времена 2000х привыкли производить ежегодный, а то и полугодовой апгрейд своей системы, встаёт вопрос: а как же улучшить показатели? И здесь в силу вступает борьба за тишину, компактность и внешний вид системы. Возможно, именно поэтому mini-ITX столь популярны в наше время?

Установка системы водяного охлаждения позволяет улучшить многие из вышеописанных параметров. В большинстве случаев пользователи получают тихую и производительную систему. Системы энтузиастов вдобавок к тишине, могут похвастаться компактностью и внешней эффектностью. Однако, для получения хорошего результата требуется проведение долгих подготовительных работ и в целом наличие некой «рукастости» энтузиаста, но многих это не останавливает.

Конечно, опыт и энтузиазм сборки уникальной системы водяного охлаждения позволит создать СВО подходящую именно вам. Но что делать пользователям с минимальным набором знаний? В рамках СВО крутится множество значений, с которыми разобраться иногда не так легко. Приобретать простую необслуживаемую водянку? Как говорится, с ней далеко не уедешь… Сегодня мы познакомимся с уже полностью укомплектованным комплектом водяного охлаждения от компании EKWB. По заявлению производителя, EK-KIT X240 позволяет эффективно охлаждать центральный процессор и относясь к полностью продуманному решению, сможет познакомить пользователя с миром СВО. Давайте посмотрим, так ли это на самом деле.

Комплект EK-KIT X240 прибыл к нам в обычной почтовой упаковке, в которой и хранился более официальный и представительный картонный кейс с ручкой. Основанная упаковка комплекта выполнена в светлых тонах с оранжевым окрасом на боковых гранях. Лицевая сторона оформлена множеством кружочков, которые в массивном количестве проходят по всем продуктам компании EKWB.

На обратной стороне упаковки есть наклейка с перечислением основных компонентов системы.

Внутри основной упаковки-кейса находятся отдельные коробочки для каждой составляющей комплекта, но помимо основных элементов набор включил в себя:

• Два метра шланга PrimoChill PrimoFlex Advanced LRT 13/10mm;
• Восемь никелированных фитингов EK-CSQ Fitting 13/10mm - G1/4;
• 100мл присадки EK-Ekoolant EVO Clear;
• 10 сантиметровый Y-сплитер EK-Cable Y-Splitter 2-Fan PWM;
• Общую инструкцию по эксплуатации;
• Рамку крепления для помпы или радиатора;
• Переходник для запуска блока питания.

Все выше описанные компоненты аккуратно разложены по пакетикам, а основные элементы системы расположились в отдельных коробочках, с ними мы и будем знакомиться в рамках данного материала, а по окончанию знакомства узнаем какой уровень производительности они продемонстрируют, находясь в единой системе.

Основное отличие между имеющимися вариантами комплектов охлаждения от EKWB, заключается в используемом радиаторе. Поэтом знакомство с основными составляющими комплекта, мы начнем именно с него. В нашем случае это EK-CoolStream RAD XTX 240, именно его аббревиатура используется в названии комплекта.

Как можно понять, радиатор предназначен для установки двух 120мм вентиляторов. Префикс XTX указывает на увеличенные размеры радиатора, в данном случае они составляют 280x130x64мм. В комплектах с L-префиксом толщина радиатора ровняется всего 38 миллиметрам.

Конструкция посадочных мест под фитинги, позволяет выводить их на ту или иную сторону радиатора с возможностью комбинирования вариантов. Изначально в радиаторе установлены две основательные заглушки и две временных, пластмассовых. В части фитингов, как этот радиатор, так и другие продукты компании EKWB изначально не комплектуются фитингами, их нужно докупать дополнительно. Мы считаем данный подход правильным, именно так пользователь может подобрать нужные именно ему, главное совсем не забыть про них. Однако в комплекте все на месте!

Радиатор, как и полагается, выполнен из меди и имеет акриловое покрытие. Его вес составляет 1175грамм, а удельный объем воды находится в районе 400мл. Плотность расположения рассеивающих ребер, можно назвать оптимальной, воздушный поток уверенно проходит сквозь радиатор, даже на минимальных оборотах вентиляторов. Но детально об этом немного позже.

За охлаждение радиатора, отвечают два комплектных вентилятора EK-FAN Silent. Здесь нет каких-либо излишеств, визуально они похожи на знакомые многим обычные китайские 120точки. Однако, все не так просто, EKWB решили не изобретать велосипед и за основу взяли уже готовые решения от GELID, лишь внесли изменения в наклейку. Заявленный производителем режим работы составляет 120-1600 RPM.

Резервуар – это, пожалуй, самый любимый элемент для тех, кто хочет сэкономить на водяном охлаждении. Некоторые берут за основу большие пятилитровые бутылки, хотя сейчас эти времена в прошлом. Другие используют Т-образные переходники или пытаются смастерить резервуар самостоятельно.

В комплекте EK-KIT X240 поставляется резервуар собственного производства с маркировкой EK-RES X3 150. В его основании нет чего-то замысловатого, это колба из оргстекла длиной в 150мм, к которой крепятся дно и крышка.

Вот уже их строение, носит более интересную конструкцию: в нижней части  есть пять отверстий для фитингов, которые позволяют сконфигурировать максимально удобное расположение резервуара в системе.

Помпа в отличие от резервуара, почти для каждого пользователя является элементом серийным. Конечно, есть небольшая группа энтузиастов, которые пытаются создать ее в ручную, но обычно эти опыты носят больше  экспериментальный характер, нежели практическую пользу.

В комплекте находится EK-DDC 3.2 PWM Elite Edition, это одна из последних вариаций из серии EK-DDC. По заявлению производителя, она имеет приблизительно на 15% улучшенную производительность относительно EK-DDC 3.2, и поддерживает PWM-управление оборотами.

Размеры помпы составляют 90x62x38 миллиметров. Опираясь на заявление характеристики, помпа может обеспечивать максимальный поток в 1000 литров в час и точку подъёма в 5.2 метра.

На основании помпы расположился предустановленный радиатор, при максимальной нагрузке энергопотребление может составлять 18 Вт, поэтому данный радиатор не будет являться лишним. Для уменьшения вибрации ножки помпы имеют резиновое покрытие. В комплекте EK-DDC 3.2 PWM Elite Edition есть монтажный комплект, а так же универсальный адаптер EK-UNI Pump Holder для ее установки.

В составе комплекта используется ватерблок EK-Supremacy версии Clean CSQ, это топовое решение компании EKWB. Ватерблок является улучшенной версией EK-Supreme HF.

В комплекте поставки мы можем обнаружить набор креплений, два светодиода для подсветки,  тюбик термопасты  GELID GC-Xtreme и набор инструкций по установке.

Благодаря набору креплений, ватерблок может быть установлен на материнские платы следующий платформ:

• Intel LGA-775/1366/1150/1155/1156/2011(-3)
• AMD Sockets: 939/ 754/ 940/AM2(+), AM3(+), FM1, FM2(+)

Конструкция EK-Supremacy берет за основу медное основание с микроканальной структурой. В модельном ряде компании так же есть вариации с никелированным основанием и различными видами «топов» из оргстекла или никелированной крышки.

Основной особенностью данного ватерблока является система «впрыска» и распределения водяного потока. Во-первых, в составе крышки есть две направляющих с маркировками J1 J2, они отвечают за первоначальную площадь распределения потока.

Во вторых, между основанием и направляющей есть небольшая пластина, отвечающая за высоту подъема и ширину распределения потока. В первоначальном комплекте таких пластины три. Для каждой платформы производитель рекомендует использовать свой набор компонентов внутри ватерблока.

Качество обработки основания можно ставить в пример многим производителям, оно попросту зеркальное, при этом следы фрезы полностью отсутствуют. Каково будет качество прижима, мы увидим немного позже, в процессе установки.

Наша версия ватерблока имеет в комплекте пару белых светодиодов, позволяющих реализовать небольшую подсветку.

Установка и тестирование, Выводы

Пришло время сказать пару слов о комплектных фитингах, в данном случае это EK-CSQ ориентируются на использование со шлангом внешний и внутренний диаметр которого составляют 13 и 10 миллиметров соответственно. Фитинги используют резьбу стандарта G1/4, вместе их соприкосновения с рабочей поверхностью имеется уплотнительное кольцо очень хорошего качества изготовления.

Набрасывающаяся гайка позволяет надежно фиксировать шланг. Со шлангом корректных размеров качество фиксации однозначно превышает данный показатель на компрессионных фитингах, а тем более фитингах елочка. Кстати, в отличие от компрессионных фитингов, не совсем ровно отрезанный шланг здесь не столько критичен.

Перед началом установки, по рекомендациям производителя, мы сразу накрутили комплектные фитинги на все элементы системы. Отметим сразу, что в данном материале мы будем рассматривать установку и тестирование комплекта на открытом тестовом стенде. Перед установкой фитингов рекомендуется продумать ориентировочное расположение элементов системы, в нашем случае мне все же пришлось изменить расположение одного фитинга, но об этом позже.

Установку ватерблока необходимо начинать с создания «фундамента» в случае с EK-Supremacy это сделать не так сложно. Опираясь на инструкцию, в зависимости от используемой системы, необходимо подобрать бекплейт и резиновую прокладку. Они устанавливаются на обратной стороне материнской платы, далее с лицевой стороны в бекплейт  вкручиваются четыре двусторонних болта, именно к ним будет крепиться ватерблок. Отдельно отметим, что вкручивать данные болтики не всегда удобно, в нашем случае один из них был окружен радиатором и катушками материнской платы. Но нам удалось осуществить ручную накрутку и далее немного подтянуть их пассатижами.

Ватерблок фиксируется четырьмя болтами с ограниченным ходом. Между ними и прижимной пластиной блока устанавливаются довольно надежные пружины. Даже несмотря на ограниченность хода, ватерблок имеет уверенный прижим.

После первого процесса установки, мы сняли ватерблок для проверки качества отпечатка термопасты. Как видим, получился очень качественный прижим в вертикальной плоскости процессора, как раз в месте расположения кристала стендового процессора. Однако, прижим по краям не был столь хорош.

Вопрос поддержания собранной системы в хорошем состоянии всегда вызывал много различных вопросов и дискуссий среди пользователей. Основываясь на личном опыте, каждый водянщик со временем выбирает именно свой метод поддержания системы. Производитель изначально должен выдвинуть вариант наиболее удовлетворяющий всем требованиям, в этот раз в комплекте оказался 100 милилитровый баллончик с присадкой EK-Ekoolant EVO Clear. EKWB рекомендует добавлять порядка 10мл в полностью заправленую систему для предотвращения цветения используемой воды. Итого, баллончика должно хватить на десяток циклов сборки-разборки.

Для процесса тестирования использовался тестовый стенд со следующей конфигурацией:

• Процессор: Intel Core i7 4770K @ 4400 МГц (HT включена, Turbo - выключена);
• Материнская плата: MSI Z97 MPOWER MAX AC;
• Оперативная память: Transcend aXeRam DDR3-2400;
• Жёсткий диск: Transcend MTS600 TS256GMTS600 (для системы);
• Блок питания: Be quiet BN204 DARK POWER PRO 10| 1000W CM
• Microsoft Windows 8.1 Professional + последние обновления.

В ходе тестирования частота и напряжение процессора были зафиксированы вручную на отметке 4400МГц при напряжении 1.38В, все опции энергосбережения были отключены. Опции управления оборотами вентиляторов по умолчанию так же были отключены. Напряжение довольно высокое для данного процессора, но оно было увеличено специально, для большей нагрузки. Хочу отметить, что стендовый процессор прошел процедуру скальпирования, и теперь хранит пару капель жидкого металла под своей крышкой.

Тестирование происходило в трех режимах работы: 1580PRM, 1180PRM, 640PRM. Да это обороты штатных вентиляторов. В качестве Burn-теста выступала программа LinX 0.6.4 AVX, температура процессора контролировалась утилитами MSI Command Center и С-Temp. Изначально производилась установка и замеры температуры, после чего повторялся процесс установки и замеры производились заново. На графике отображены средние значения за два подхода тестирования.

Итак, при аналогичных оборотах вентиляторов, EK-KIT X240 обставил Noctua NH-D15 почти на десять градусов, а это очень достойный результат. Что касается штатных вентиляторов, то в режиме 1580PRM не приемлемо шумны по меркам системы водяного охлаждения. Режим 1180PRM позволяет им стать на порядок тише, но полностью уйти из диапазона слышимости они могут при оборотах в районе 700PRM.

Кстати, мне не забыли о возможности PWM-управления оборотами помпы. Стоит сразу отметить, что на стендовой материнской плате, через утилиту MSI Command Center доступно изменение оборотов в процентном соотношении по ступеням 25%, 50%, 75% и 100%, но помпа не поддалась под каждую настройку и работала только в двух режимах: 4500PRM и 2000PRM.

Как видим, в контруе с одним ватерблоком разница температур минимальна. Что касается акустического комфорта, то на максимальных оборотах EK-DDC 3.2 PWM все же немного слышима и выдает некий уровень вибрации. А вот при 2000PRM помпа становится тихоней и не издает каких- либо звуков, а уровень вибрации снижается до минимального.

Итак, что мы можем сказать в подведении итогов, комплект EK-KIT X240 однозначно является эталонным представителем систем водяного охлаждения. Каждый элемент комплекта выполнен качественно, что в итоге придает EK-KIT X240 сбалансированность, в нем просто нет узких мест. Продуманность набора поставки позволяет сказать, что EK-KIT X240 однозначно подойдет даже новичкам в мире водяного охлаждения. Производительность EK-KIT X240 полностью аналогична качеству изготовления, так по результатам тестирования комплект почти на 10°C опередил одного из воздушных супер кулеров, а такая разница достигается между большинством супер кулеров и вариантов для компактных систем

Конечно, стоимость комплекта значительно превышает простые решения, но здесь не стоит забывать о возможности расширения комплекта. Например, помпа однозначно имеет запас еще на пару ватерблоков, а радиатор в купе с более качественными вентиляторами явно сможет продемонстрировать лучшие результаты. Расширение комплекта тема отдельной статьи, которую мы уже начали готовить, поэтому до связи!

EKWB EK-KIT X240 заслуженно получает награду «EXTREME OVERCLOCKERS CHOICE»



Обсудить материал можно на Форуме или в наших группах ВКонтакте и Facebook.
