Шведская компания Fractal Design подготовила для своих клиентов новую серию систем водяного охлаждения типа «все-в-одном», которая носит обозначение Celsius. В рамках данного пополнения пока что будут предложены две модели – это Celsius S24 и Celsius S36. В первой модификации предусмотрен радиатор формата 240 мм, второй будет нести в своем составе 360-мм теплосъемник.

Новинки получили контактный модуль с медным основанием и встроенным насосом, в котором реализованы звукопоглощающие материалы. Помпа работает на скорости 1950-3150 об/мин и имеет керамический вал. Уровень звукового давления здесь не должен превышать 20 дБА, а время наработки на отказ составляет более 50 тысяч часов.

Алюминиевые радиаторы соединены с насосом с помощью 400-мм трубок в нейлоновой оплетке и имеют размеры 284 х 122 х 31 мм (Celsius S24) и 403 х 123 х 30 мм (Celsius S36). В зависимости от модели здесь устанавливается два или три фирменных 120-мм вентилятора Fractal Design Dynamic X2 GP-12 PWM на подшипниках LLS с переменной скоростью от 500 до 2000 об/мин. Пропеллеры имеют звуковое давление на уровне 32,2 дБА, создают воздушный поток до 87,6 CFM и подключаются к специальному хабу на радиаторе.

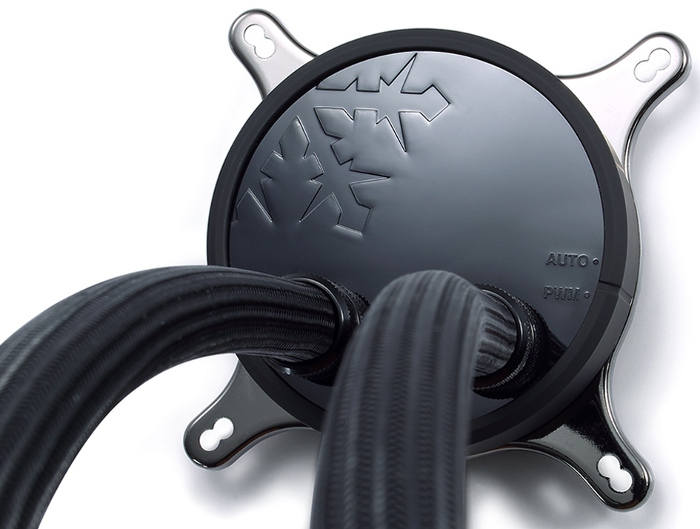

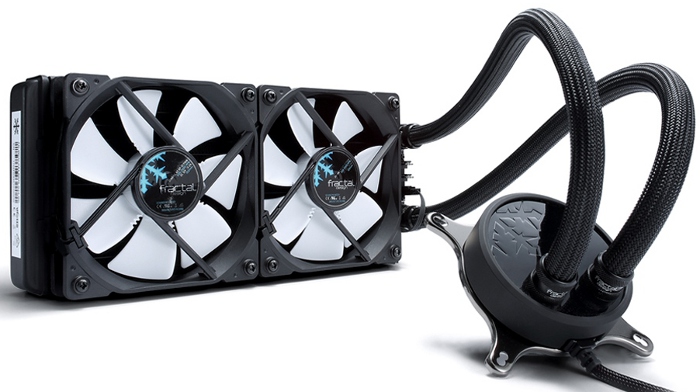

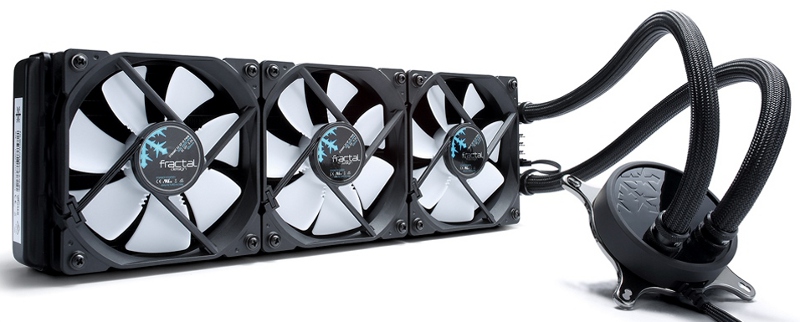

Системы водяного охлаждения для процессоров Fractal Design Celsius S24 и Celsius S36 получили совместимость с сокетами Intel LGA2011-v3/2011/1366/1156/1155/1151/1150, AMD Socket AM2/AM2+/AM3/AM3+/AM4/FM1/FM2/FM2+. Стоимость новинок пока что неизвестна.

Компания Fractal Design сообщает о начале поставок отлично оснащенного компьютерного корпуса под маркетинговым названием Fractal Design Define C. Решение благодаря технологии ModuVent порадует пользователей прекрасной шумоизоляцией. Для этого фронтальная и боковая панели оснащены специальным изолирующим звук материалом.

Кейс полностью окрашен в черный цвет и обладает строгим дизайном, передняя часть представляет собой глухую панель с боковыми отверстиями для вентиляции и возможностью ее демонтажа для чистки от пыли.

Fractal Design Define C обладает линейными размерами 413 х 210 х 453 мм, а его вес составляет 7,4 кг. Внутри достаточно пространства для размещения материнской платы формата ATX, Micro ATX или ITX, предусмотрены посадочные места для двух дисков 3,5 дюйма и трех – 2,5 дюйма. Реализовано семь слотов расширения PCI, два фирменных 120-мм вентилятора Fractal Design Dynamic X2 GP12 (спереди и сзади) уже входят в комплект поставки. В общей сложности можно инсталлировать до семи пропеллеров.

Корпус Fractal Design Define C предлагает пользователям возможность устанавливать процессорные кулера высотой до 170 мм, видеоадаптеры длиной до 315 мм, а также блоки питания глубиной до 175 мм. Для силовых установок внизу шасси предусмотрен закрытый бокс.

Отметим, что в продаже станет доступна модель Fractal Design Define C Window, в которой в боковую дверку врезано большое акриловое окно. Стоит сказать также, что для обоих моделей в верхней части предусмотрена I/O-панель, на которой будущий владелец обнаружит кнопки включения и перезагрузки, аудиоразъемы, а также два порта USB 3.0.

Pre-filled CPU Water Cooling System – именно такой «ярлык» Fractal Design приписали к своей линейке систем водяного охлаждения KELVIN. В ней есть три решения KELVIN T12, S24 и S36. Весьма стандартно, но вариации различаются только размером используемого радиатора. Вернемся к ярлычку на коробке, по заявлению производителя система готова включить в свой контур дополнительный радиатор или ватерблок видеокарты, а то и обоих сразу.

Вспомним, что Fractal Design Kelvin S24 бывала у нас на тестировании. В том материале мы прошли путь классического обзора и проверили S24 как обычную систему для охлаждения процессора. Хотя возможности для расширения контура, лючок для дозаправки и стандартные фитинги на G 1/4", приметили уже тогда.

Но, будем честны, двухсекционного радиатора S24 в комфортном акустическом режиме как раз хватает для эффективного охлаждения центрального процессора. Для T12 тема расширяемого контура и вовсе может отойти на второй план… К счастью есть вариация S36 с полноценным, медным, трехсекционным радиатором. О его использовании для расширения контура, я задумался в момент подготовки выводов к прошлому материалу. Что получилось из раздумий и действий, посмотрим сегодня.

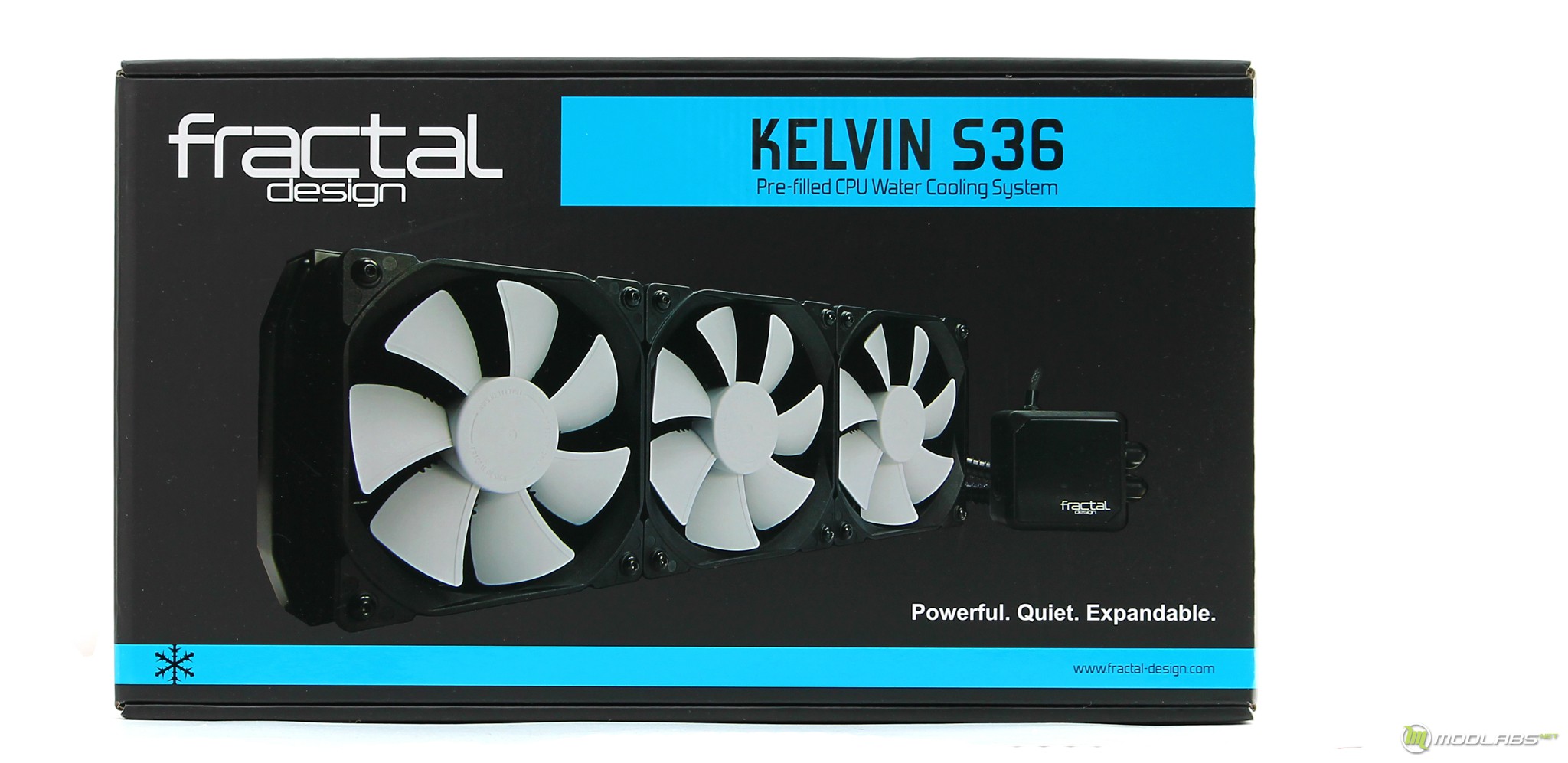

Комплект поставки

Для закрепления пройденного материала и знакомства с Fractal Design Kelvin S36, в ускоренном режиме, пройдемся по стандартным пунктам обзора. «Тридцать Шестая» приехала в упаковке побольше своих собратьев. Однако изменились только ее размеры, информативность и общее оформление остались.

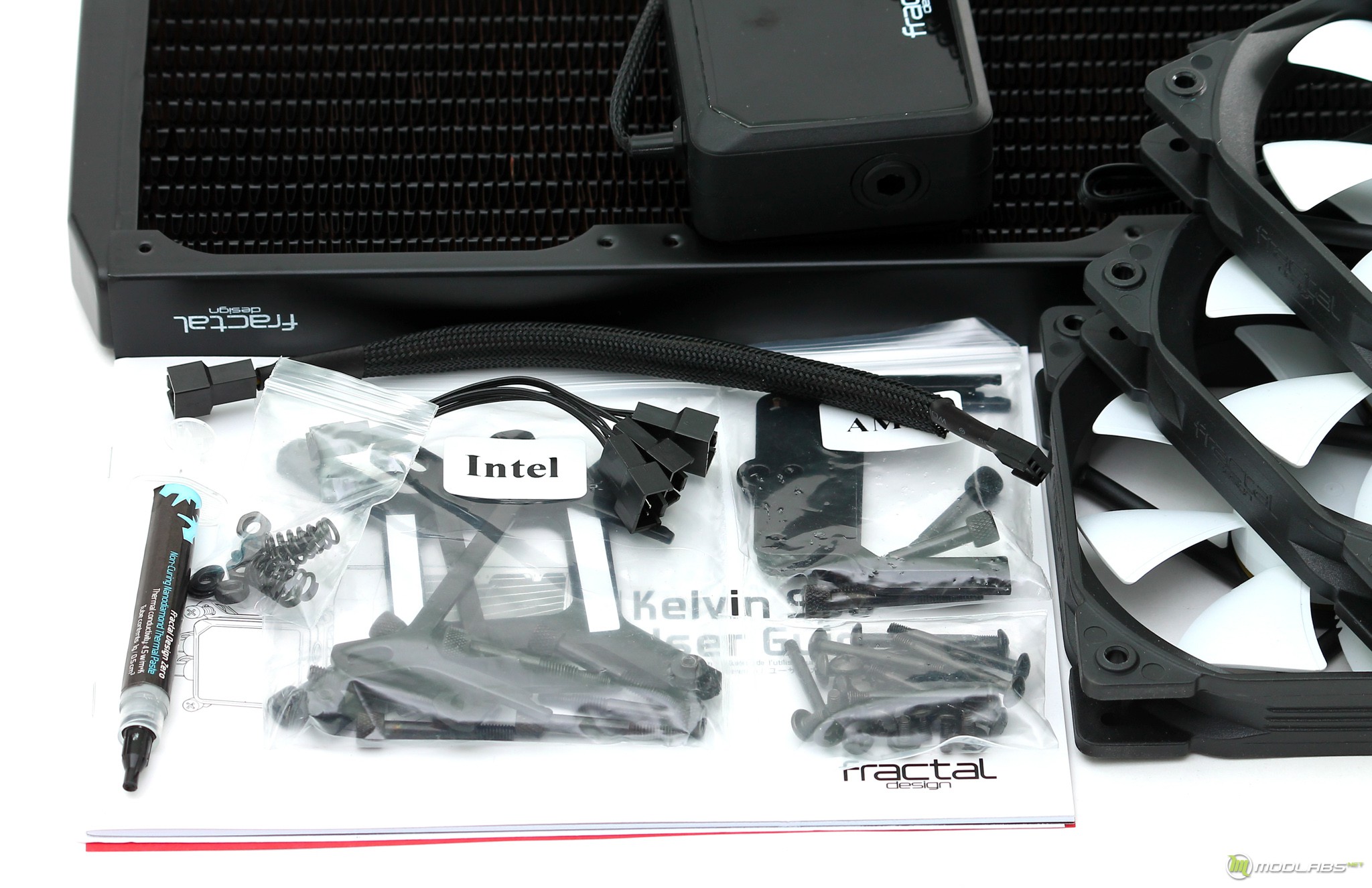

В неизменном комплекте поставки мы находим следующие позиции: тюбик фирменной термопасты, инструкция пользователя, наборы креплений, резистор для понижения оборотов помпы или вентиляторов, а также разветвитель 4-pin коннектора.

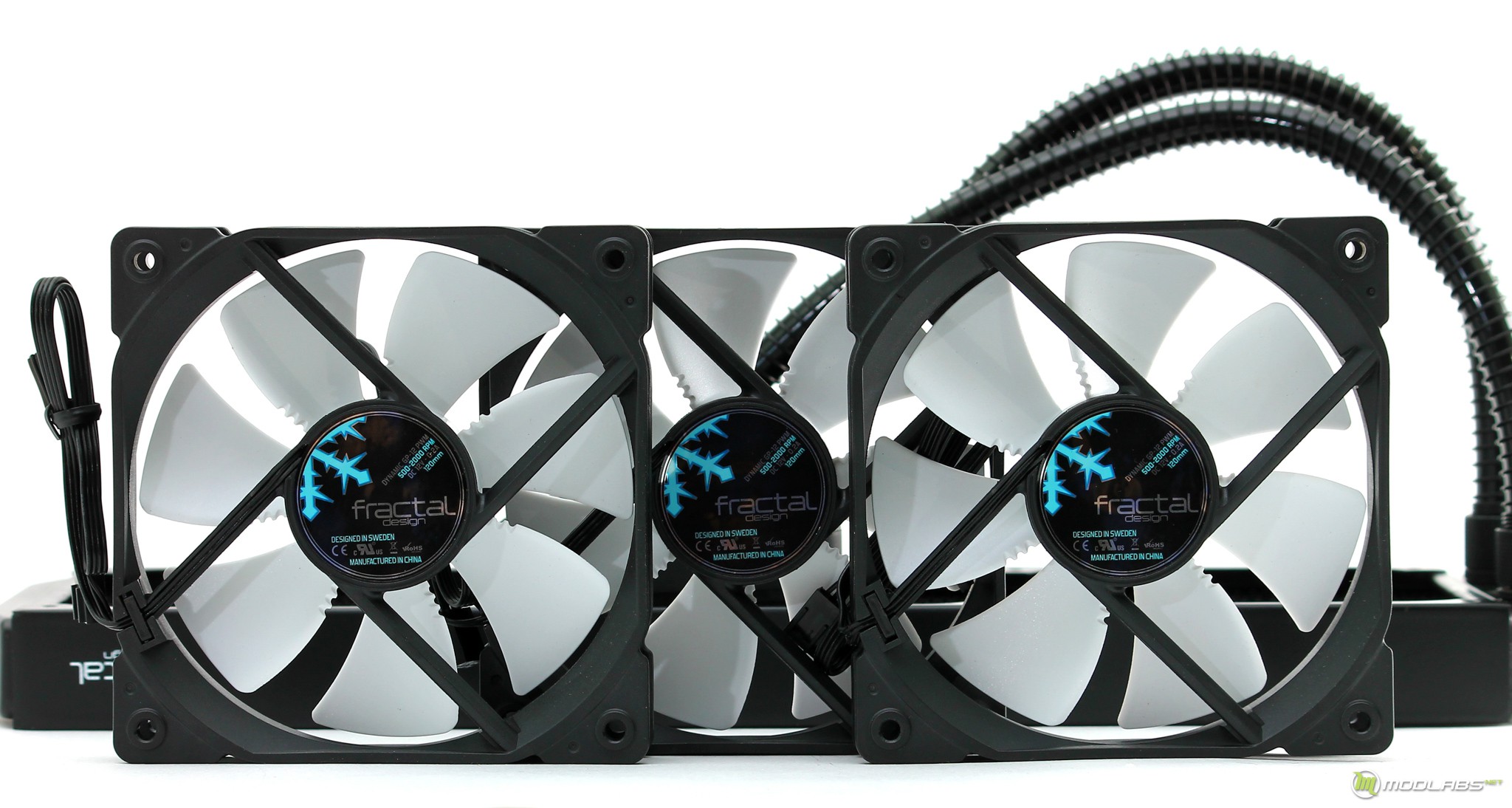

Вентиляторов, подстать размерам радиатора, в комплекте три. Это знакомые нам Fractal Design Dynamic GP-12. Модель поддерживает ШИМ-управление, основывается на гидравлическом подшипнике. Диапазон вращения крыльчатки, которая окрещена в белый цвет, составляет от 500 до 2000 об/мин.

Внешний осмотр

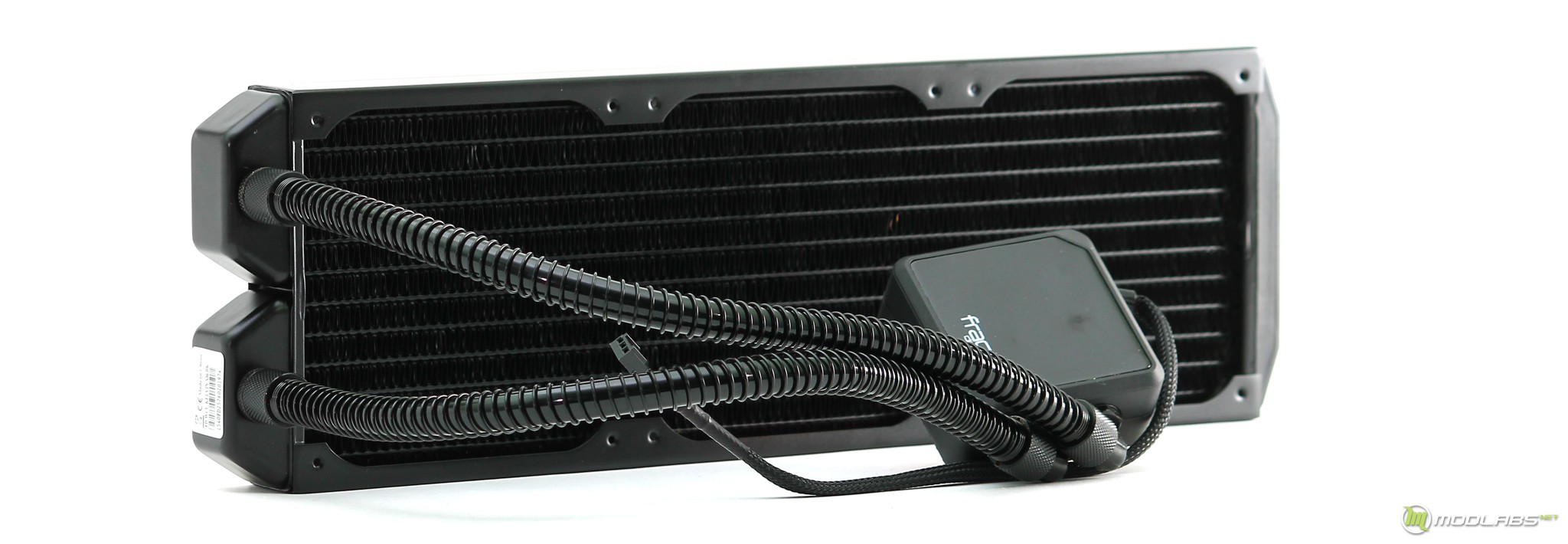

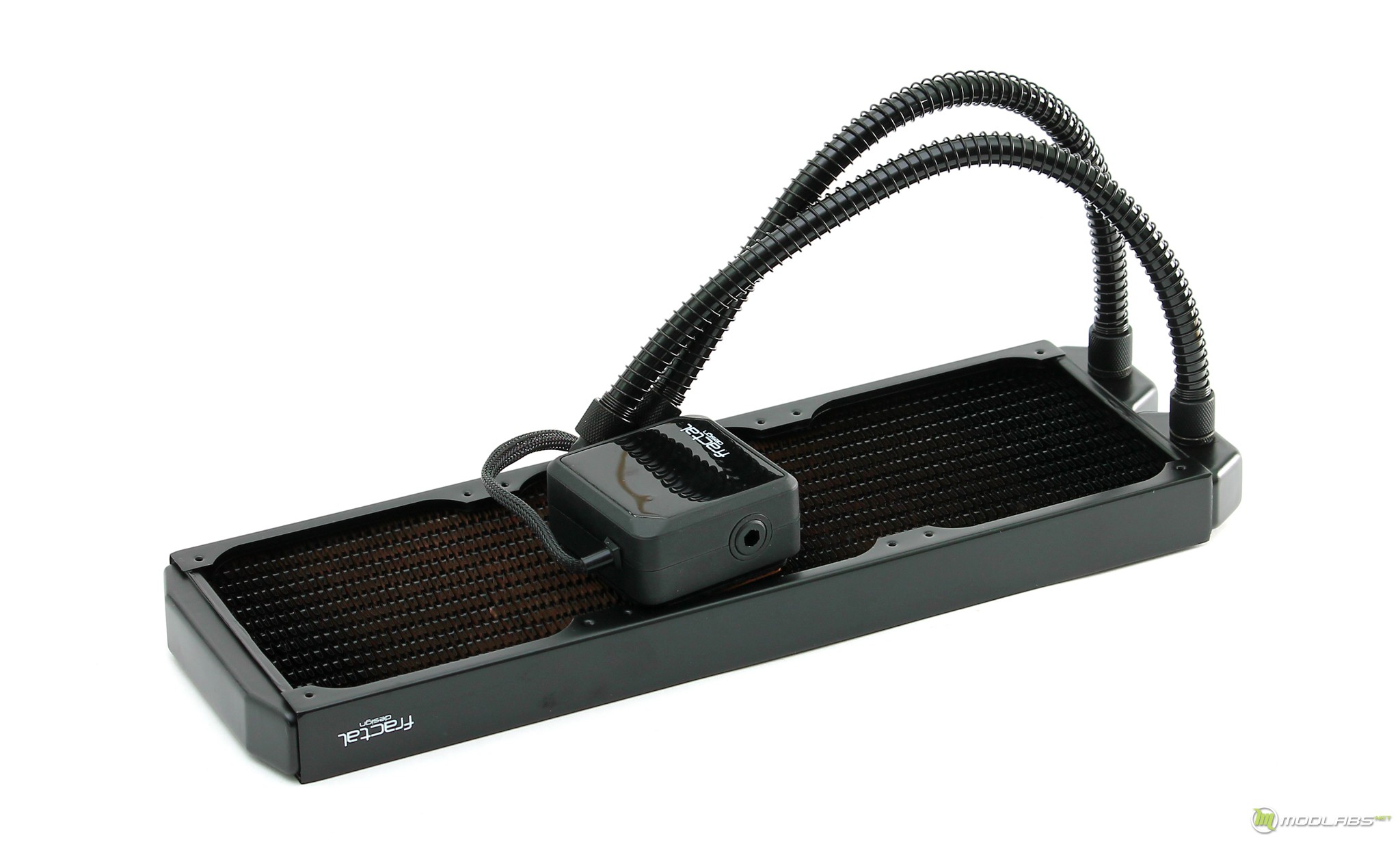

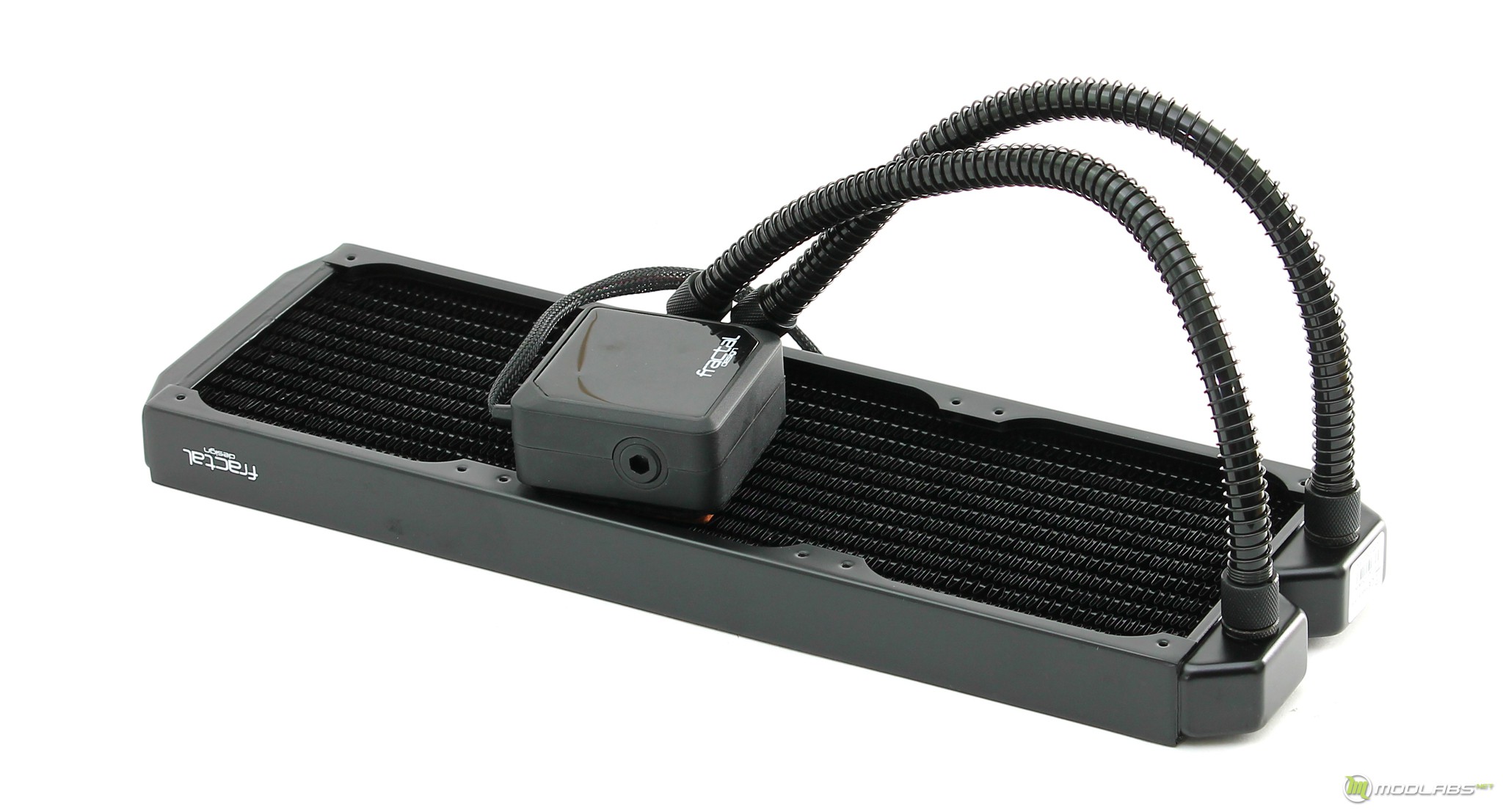

Как визуально, так и функционально Kelvin S36 отличается от младших моделей только габаритами радиатора. В остальном модели полностью идентичны: черный дизайн, невысокая блок-помпа, черные шланги с металлической защитой от перегиба.

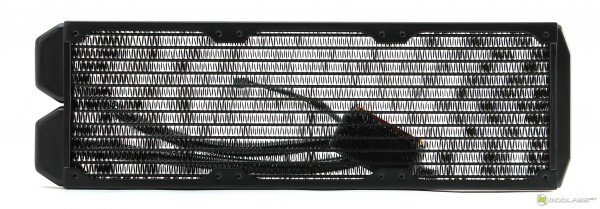

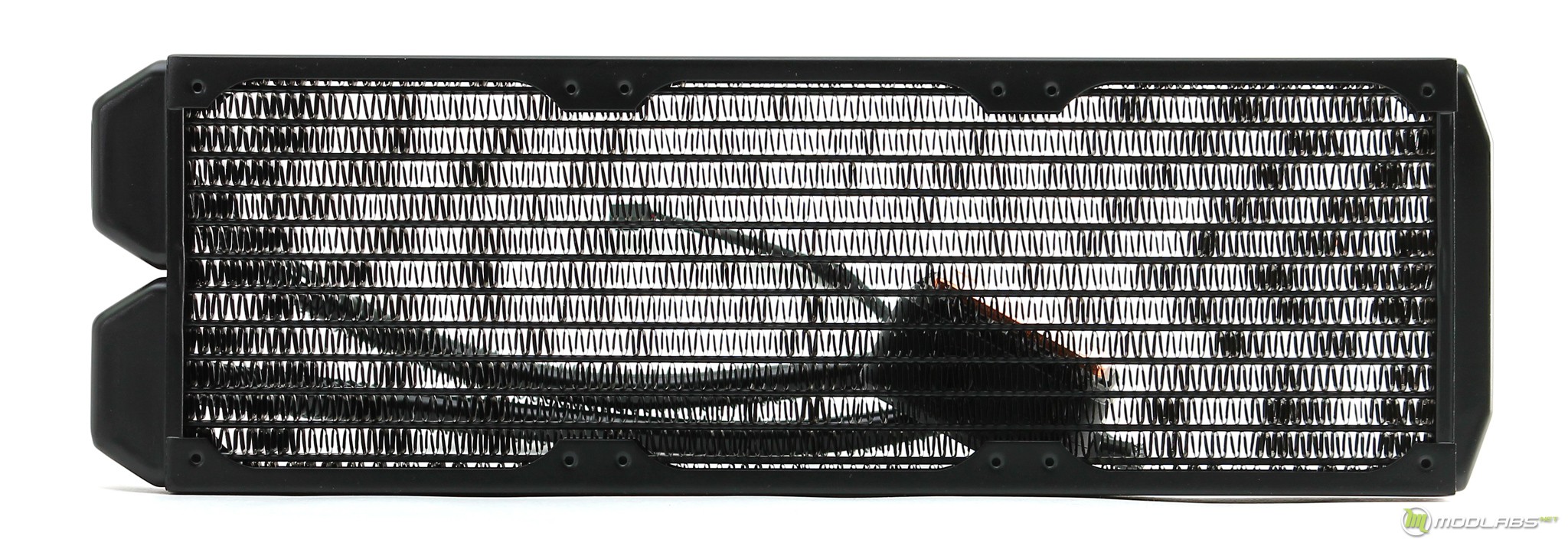

Габариты радиатора теперь составляют 30x124x397 мм. Толщина рабочего тела гофроленты не изменилась, 18 миллиметров с аналогичной плотностью расположения. На этом и закончим официальную часть :).

Изменение контура

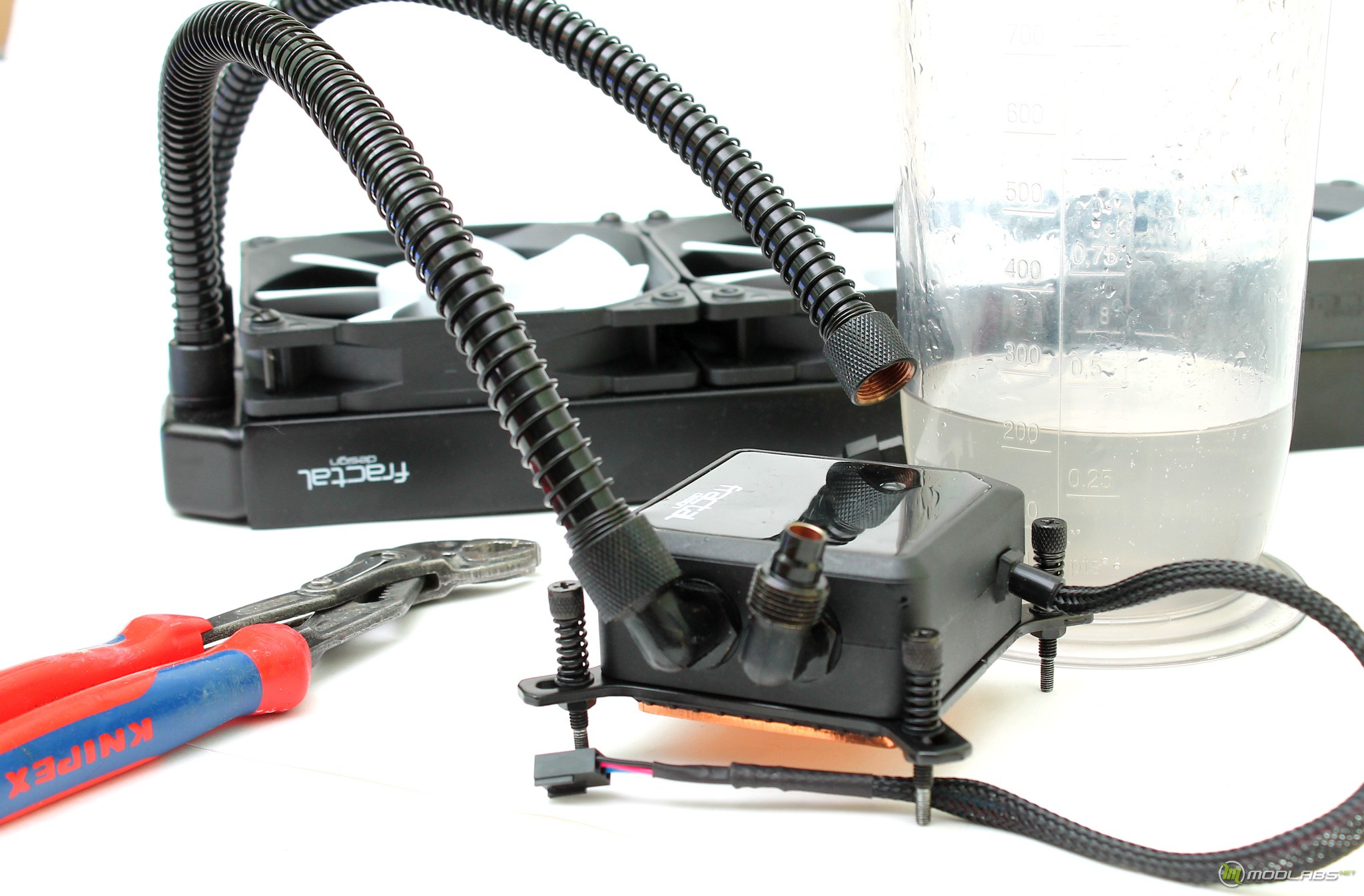

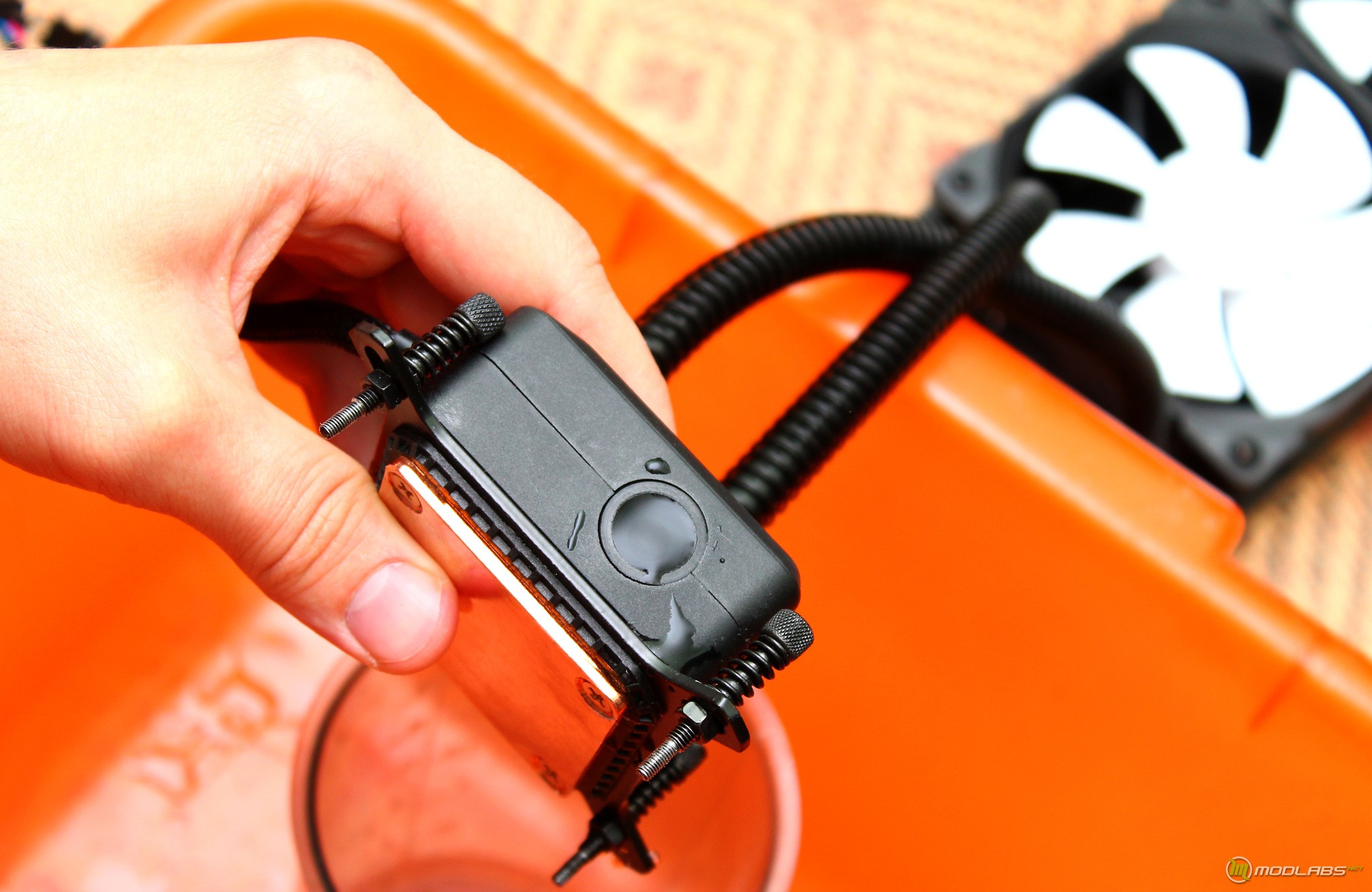

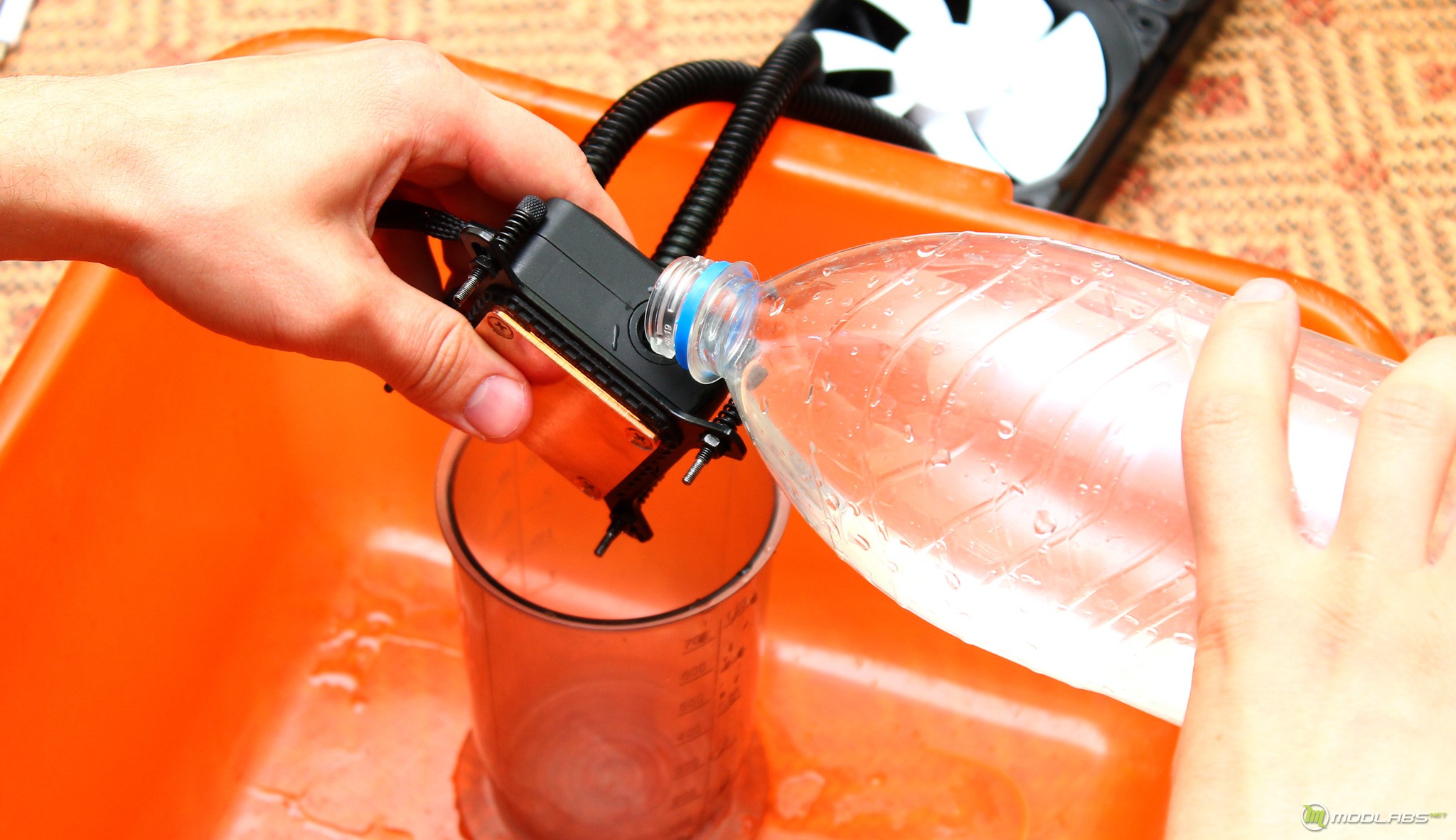

Манипуляции по изменению контура я начал со слива предзаправленной жидкости. Для этого можно использовать штатный клапан на блок-помпе. Он достаточно легко откручивается шестигранным ключом, который был бы не лишним в комплекте. Но через одно отверстие жидкость выходит не очень охотно, поэтому я решил использовать его только при дальнейших заправках.

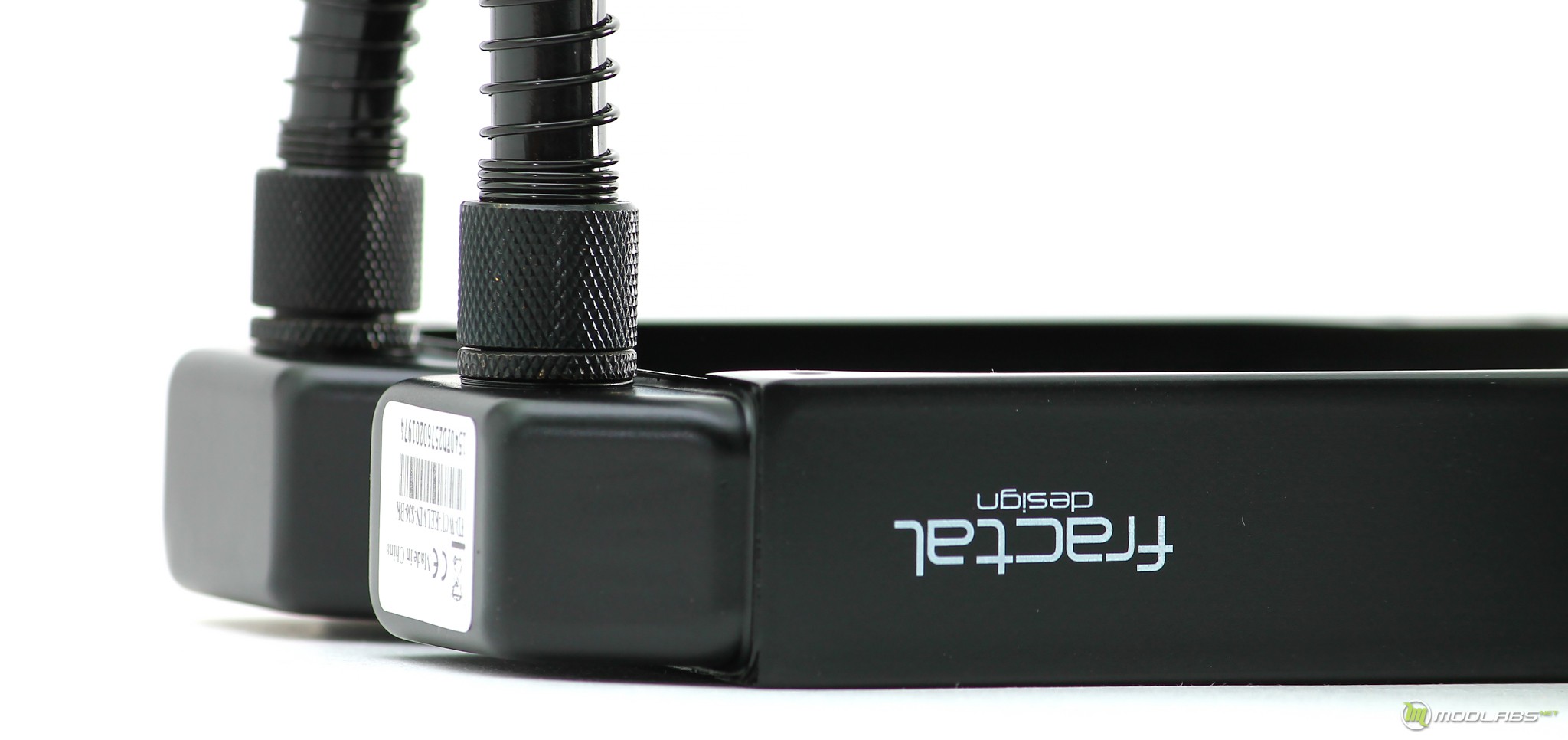

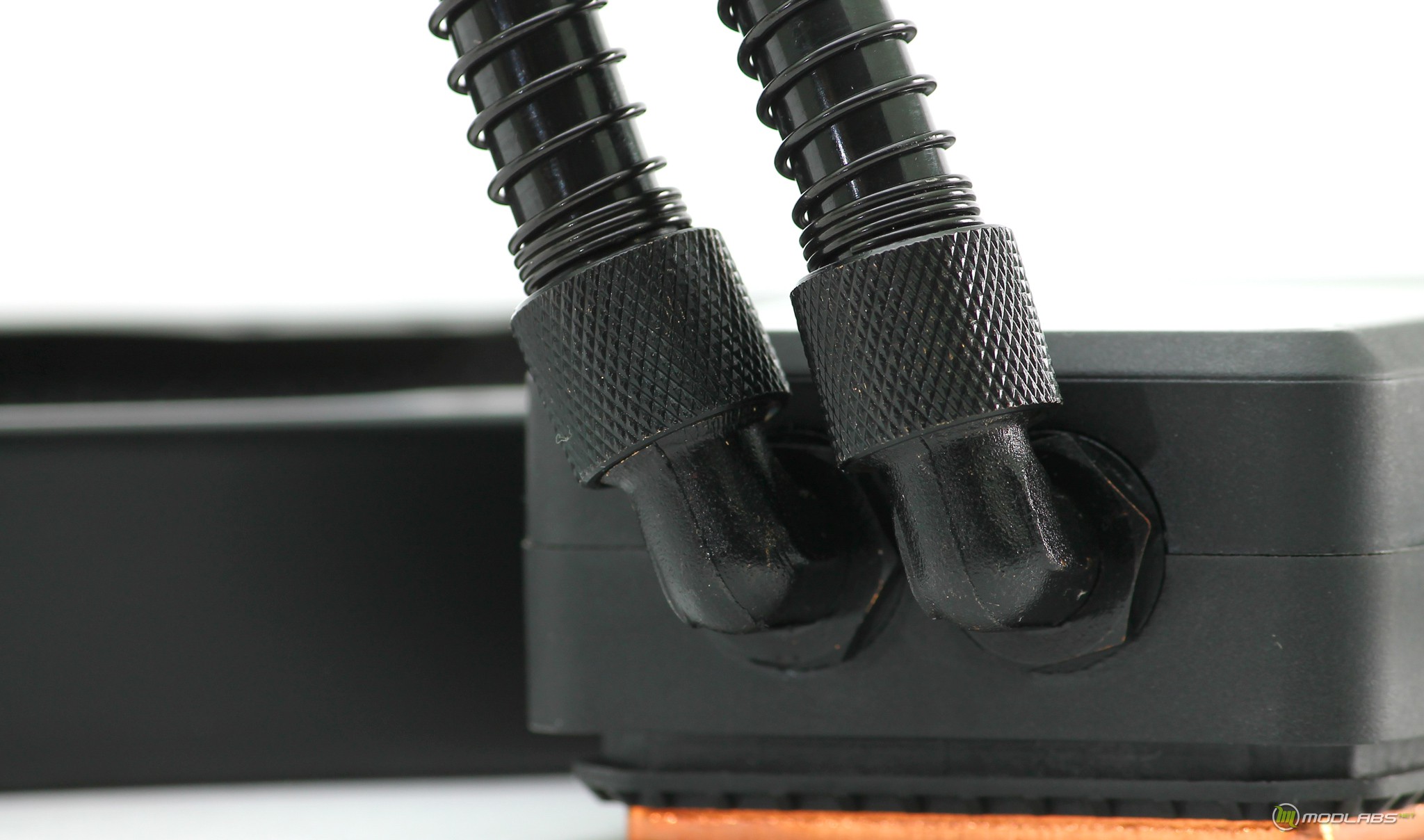

Первые два фитинга находятся на блок-помпе. Они 90 градусные и поворотные. На мой взгляд, заменять их не имеет смысла – они на месте. Но не зная особенности их внутреннего строения (есть переход на 8мм канал), я начал раскрутку именно с одного из них.

Внутри KELVIN S36 находится порядка 220 миллилитров жидкости. На этом же фото можно увидеть строение фитинга.

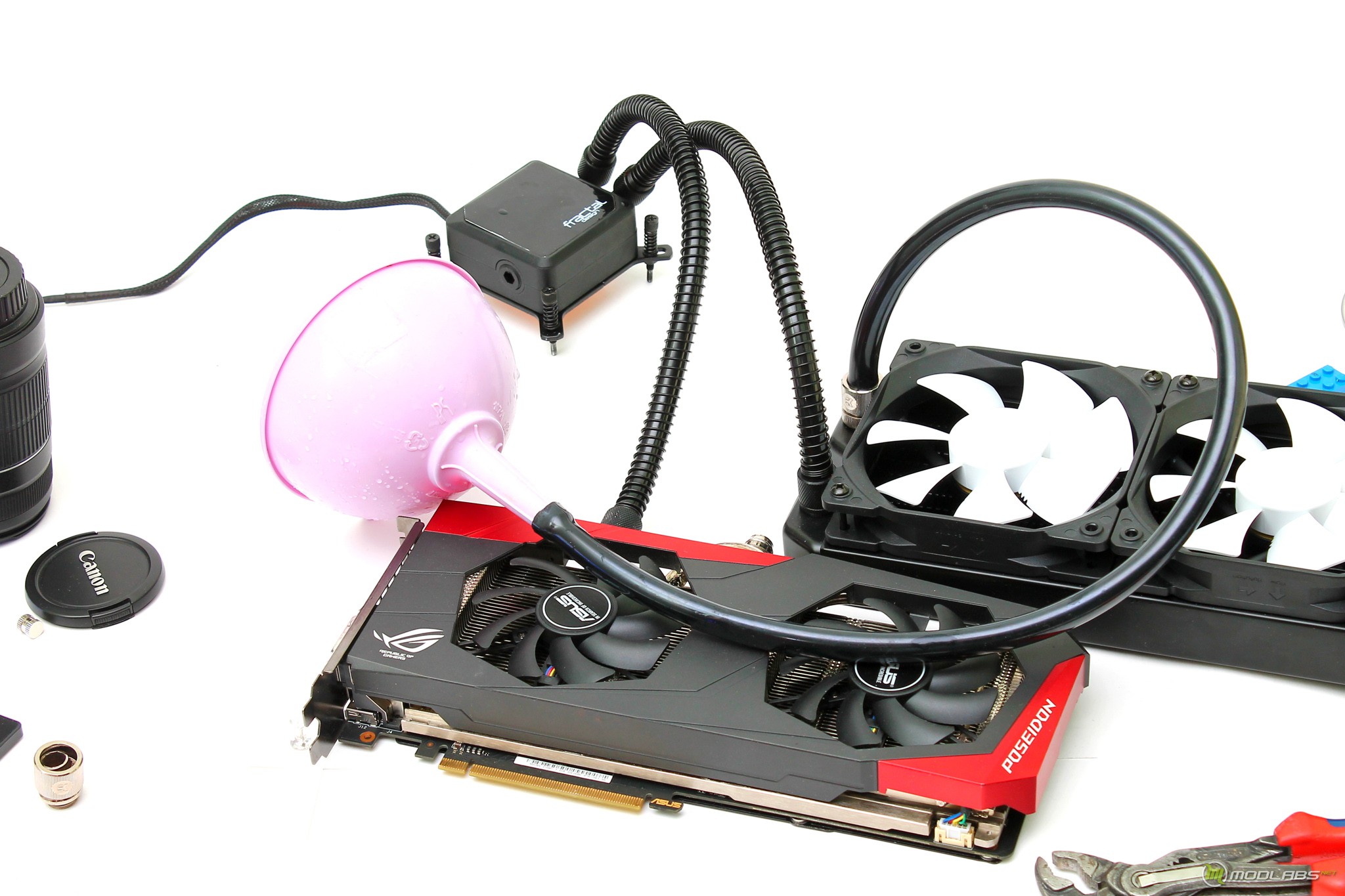

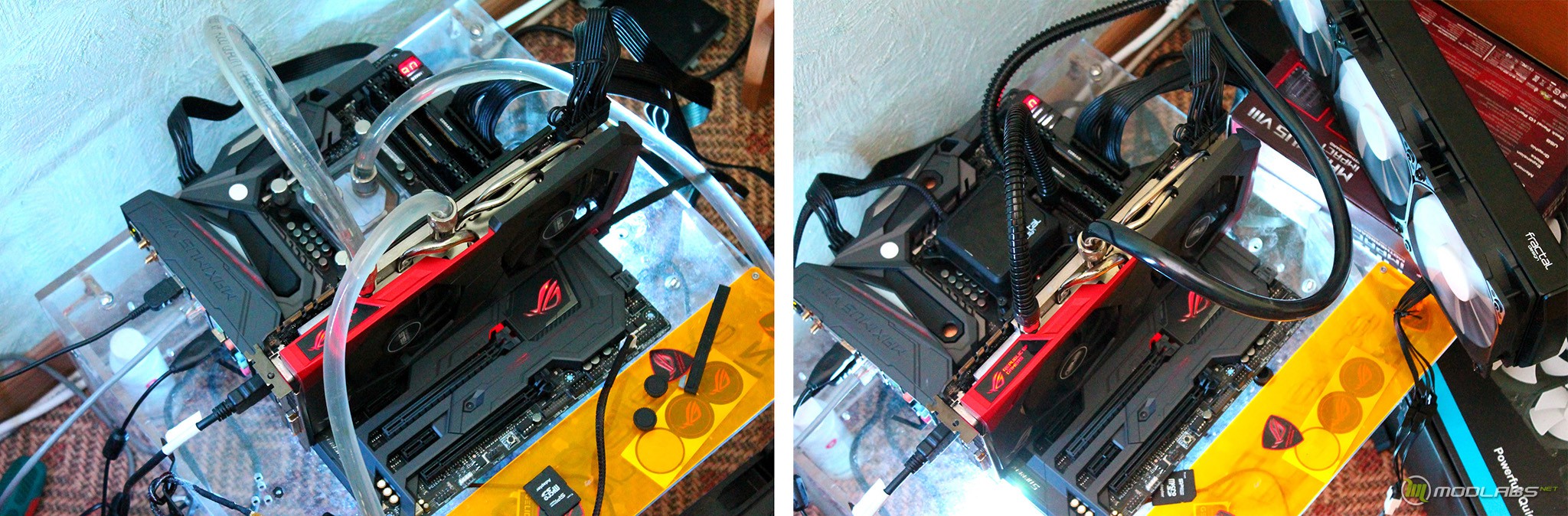

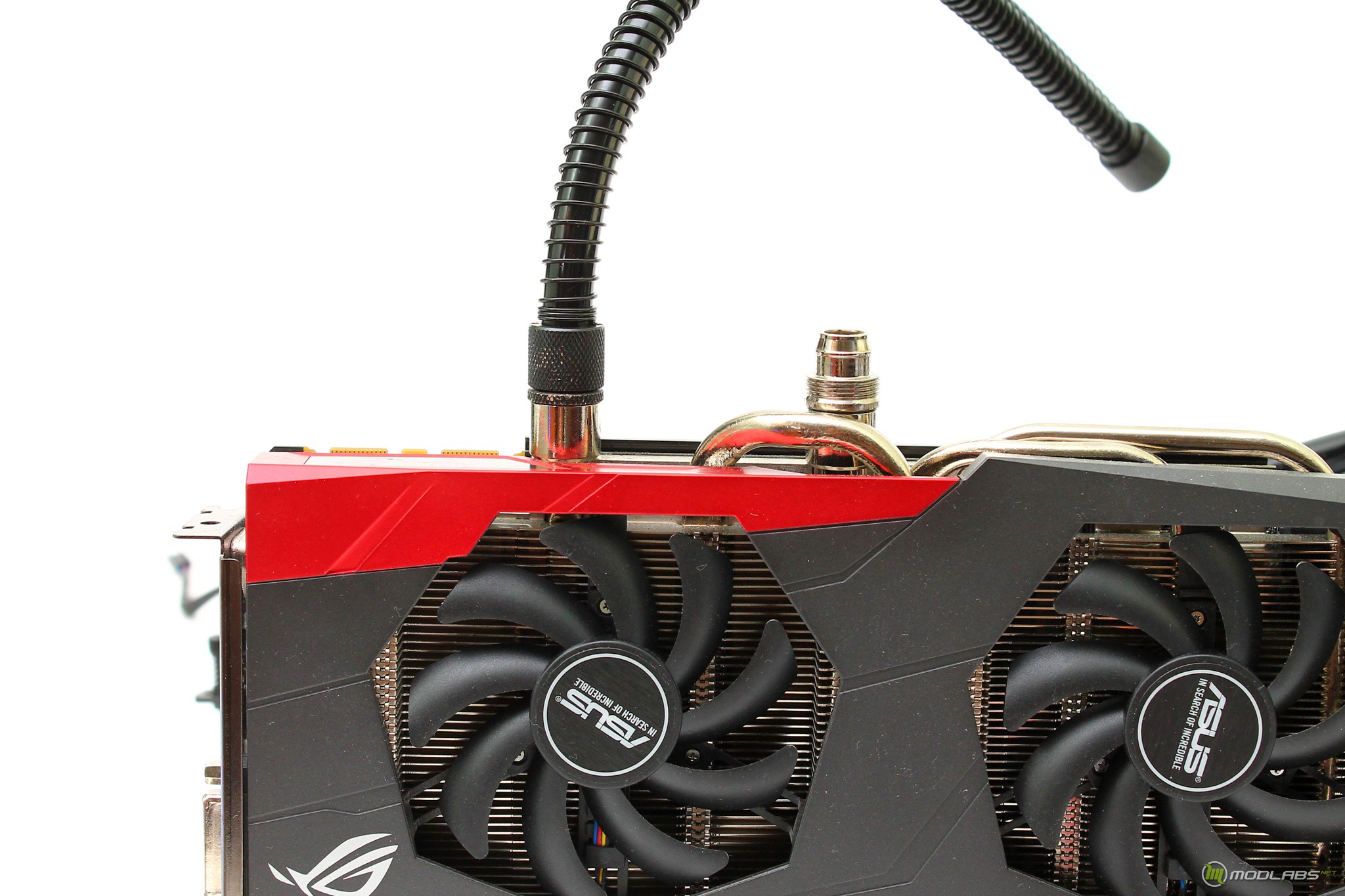

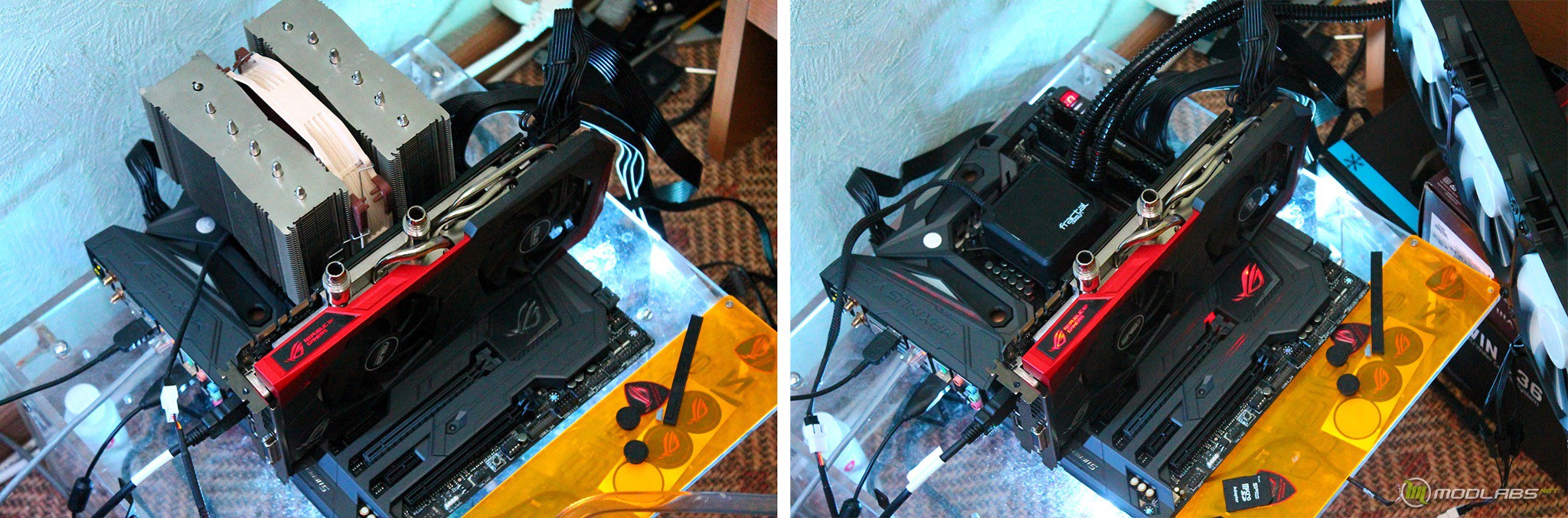

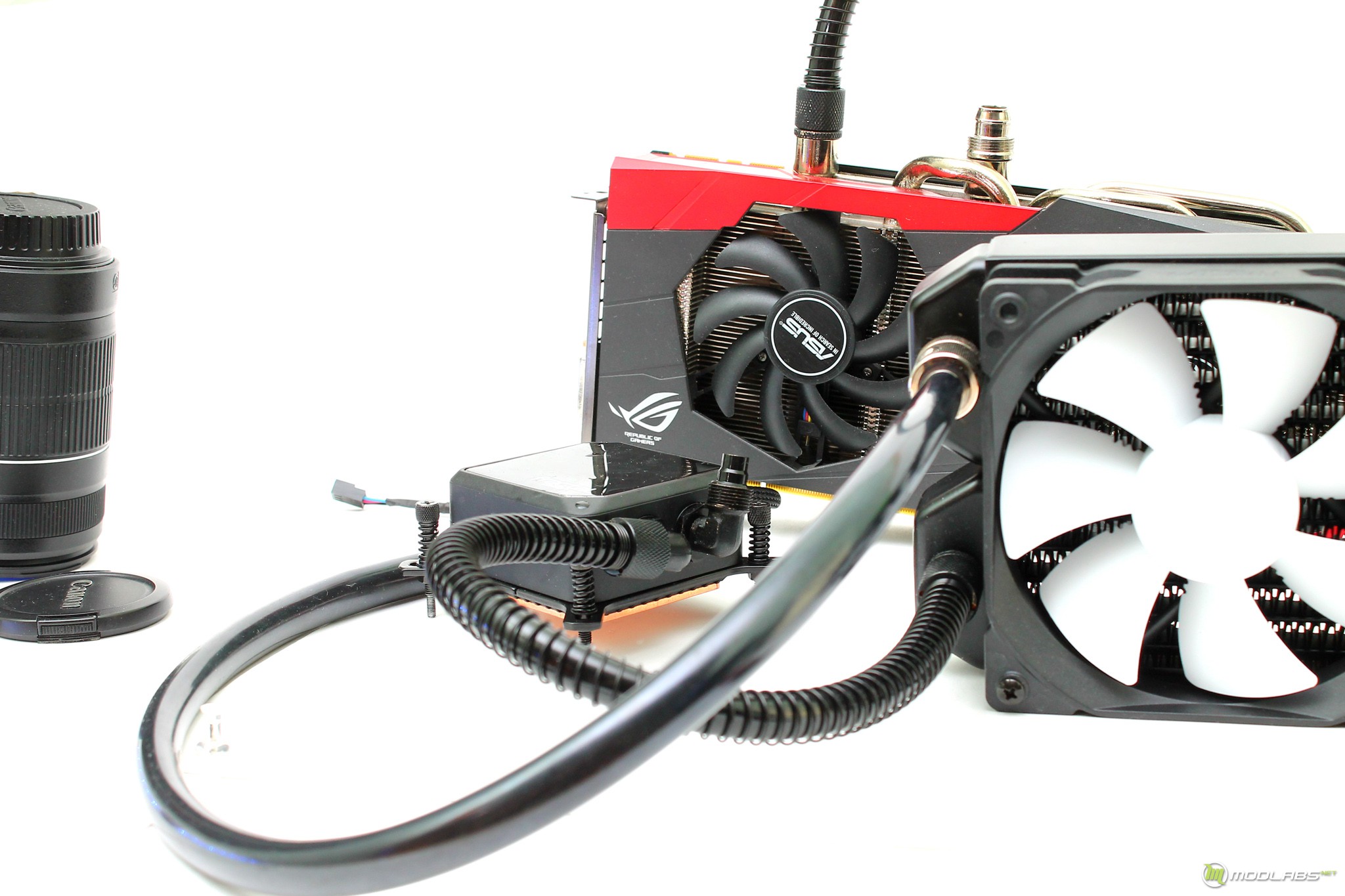

Для экспериментов с расширением контура я решил использовать видеокарту ASUS ROG Poseidon GTX 980 Ti. В части дополнительного сопротивления контуру это самый легкий вариант для Кельвина, но вот в части нагрева один из самых сложных. Дальше приведу вариации расширения от производителя.

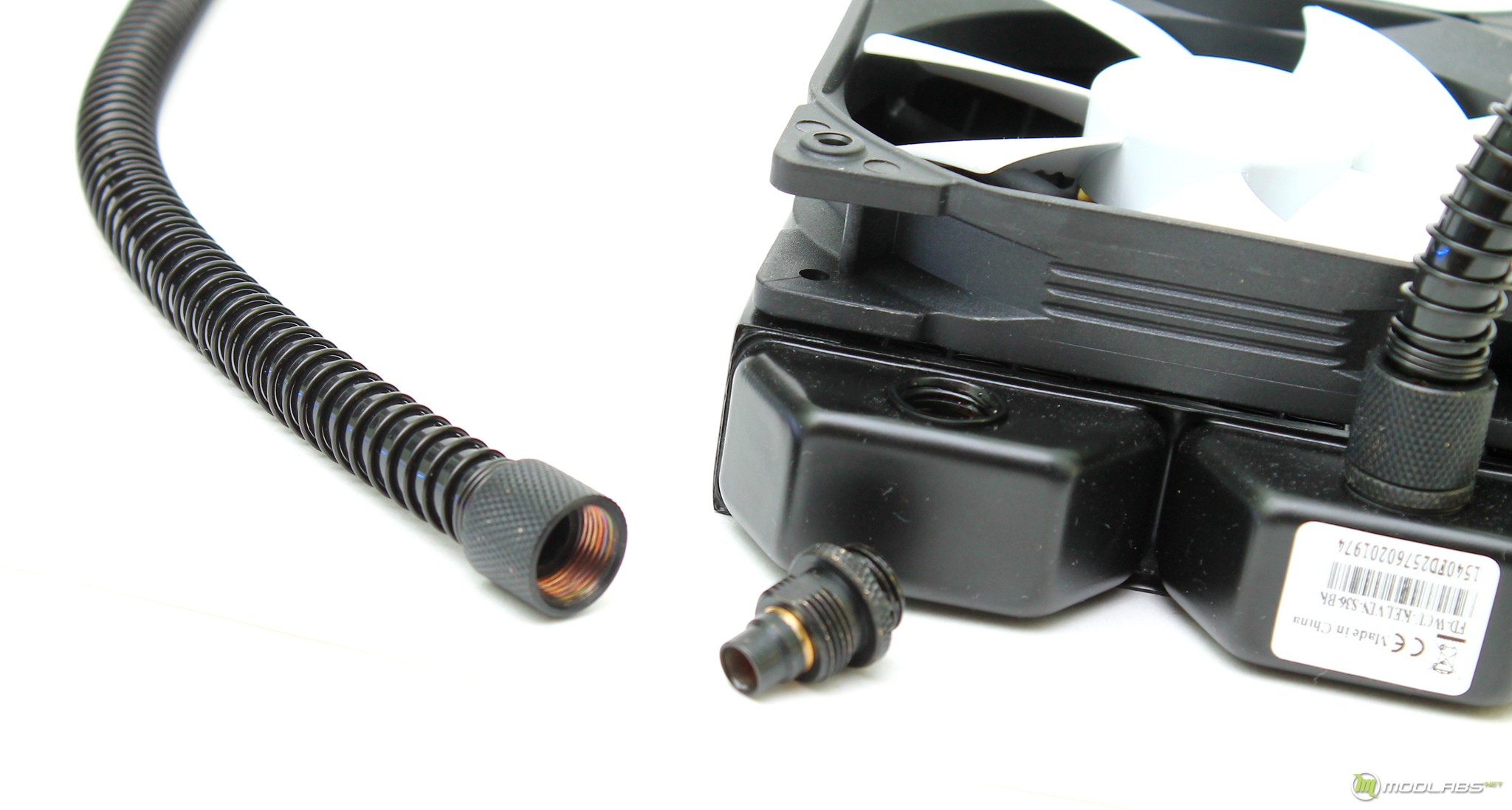

Угловые фитинги на блок-помпе не трогаем, договорились. Поэтому откручиваем один шланг с радиатора, в целом можно выбрать любой – смотрите по предполагаемому расположению системы. Однако при выборе есть один нюанс, о котором дальше.

Штатные шланги и фитинги совместимы только друг с другом. Как и заявлено, посадочные места для фитингов универсальные G 1/4".

Фитинг, выкрученный из радиатора, мы используем на одном конце ватерблока видеокарты. В случае использования ASUS ROG Poseidon GTX 980 Ti, стоит учитывать, что для установки в обычные корпуса так же понадобятся 90 градусные переходники, иначе шланг упрется в бок стенки.

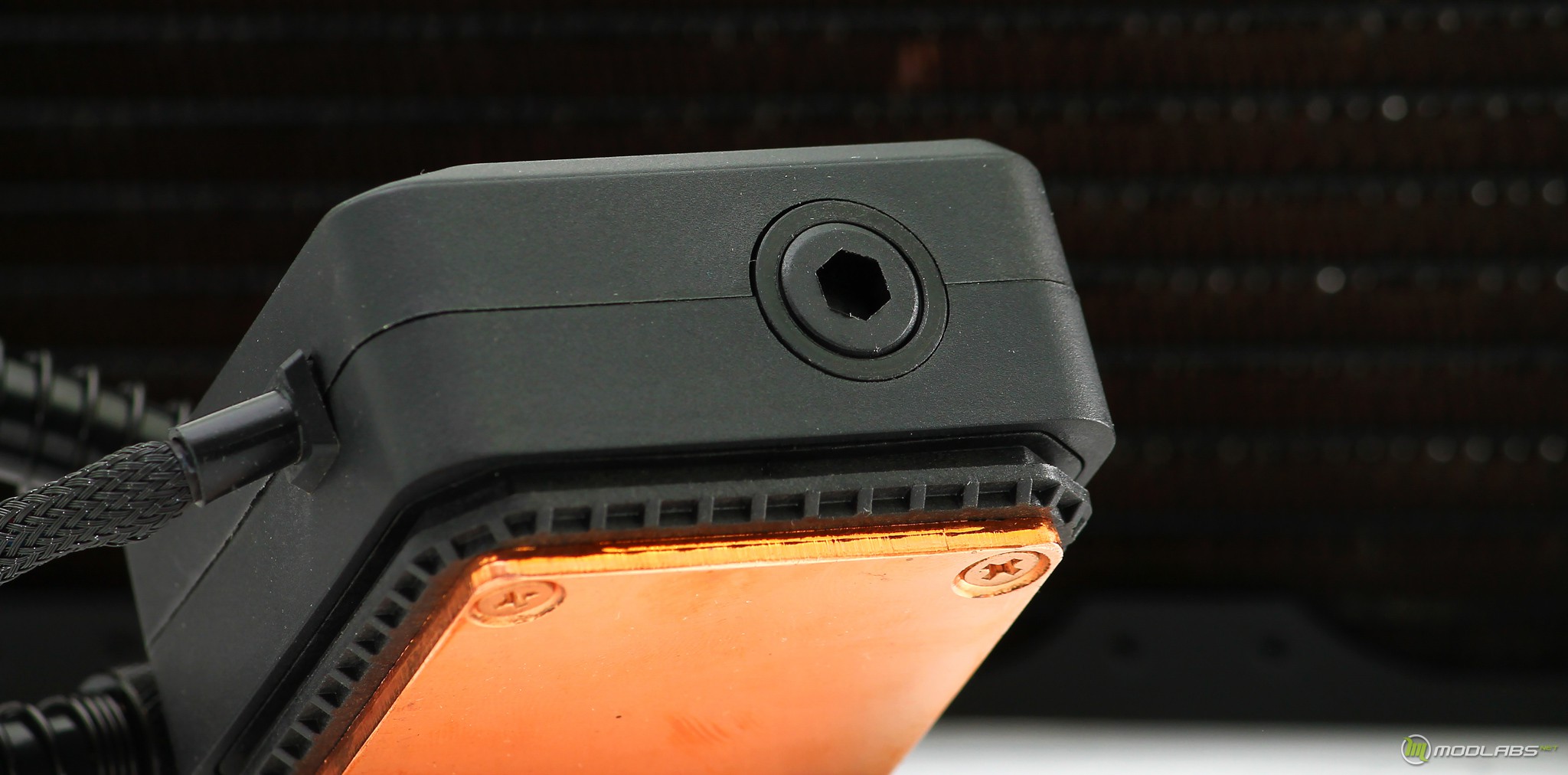

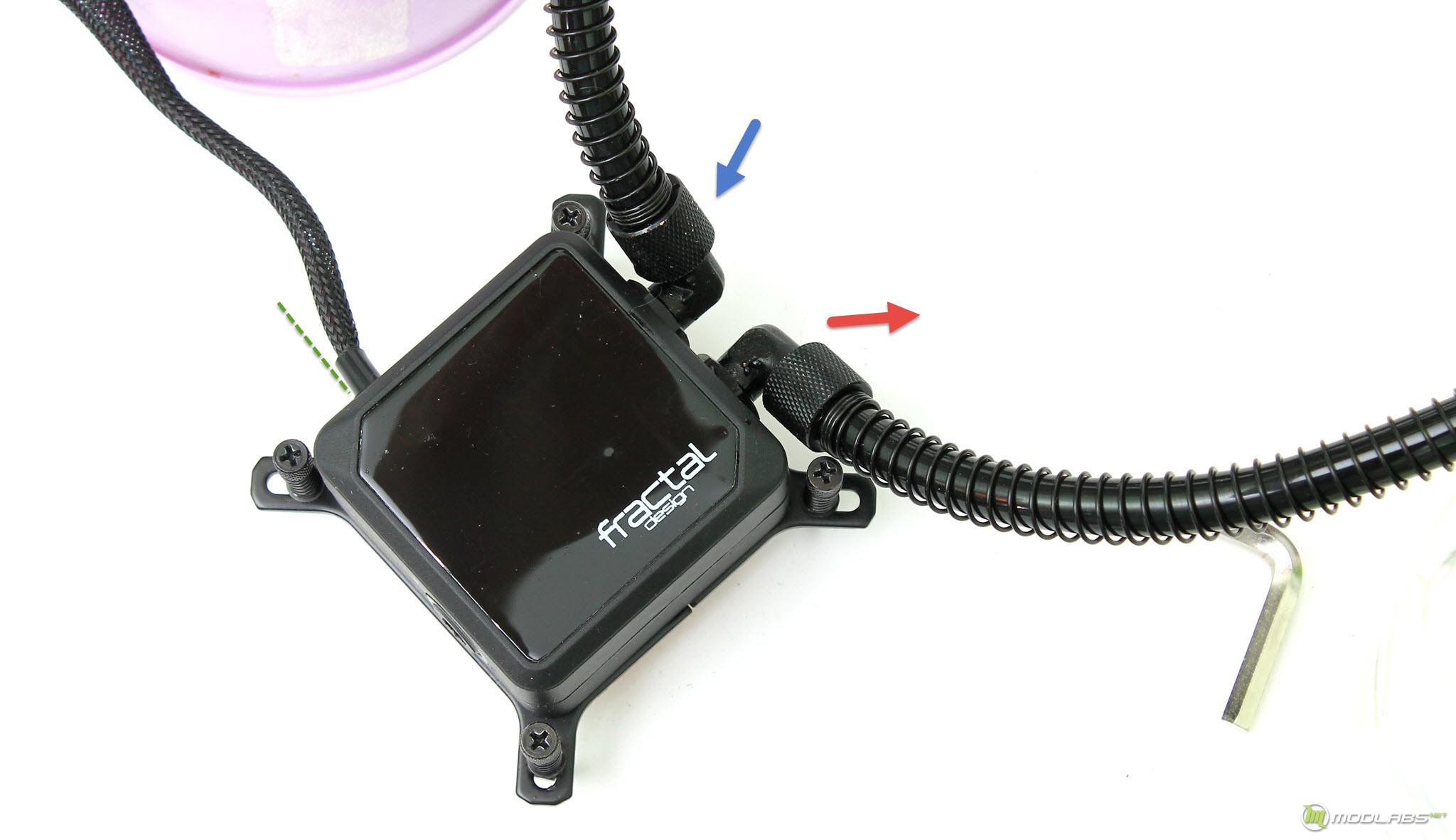

Я не сразу нашел информацию о том, какой из фитингов блок-помпы является входным, а какой выходным (эта информация есть в инструкции :)). Поэтому одна из первых сборок контура была не самой успешной. Вот почему: помпа не смогла прокачать жидкость, когда та приходила из ватерблока видеокарты – такой вариант есть на паре фотографий ниже.

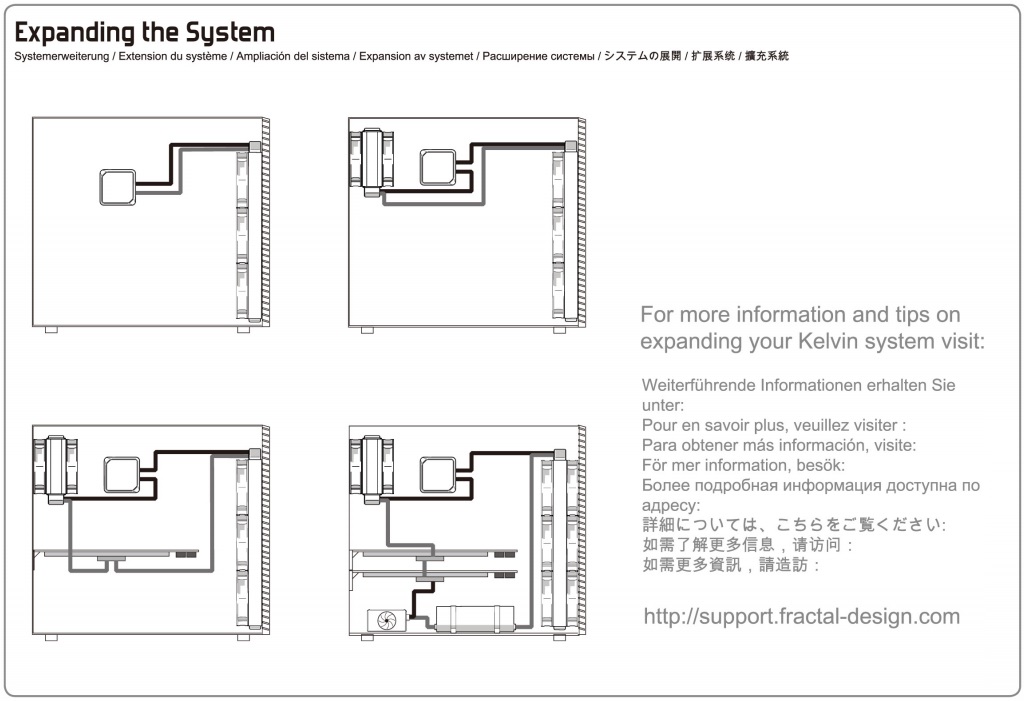

По результатам испытаний рекомендую следующий вариант: устанавливать радиатор на верхнюю крышку корпуса, далее из него поток идет на вход в помпу, после помпы в ватерблок видеокарты и назад в радиатор. Установка радиатора на верхнюю крышку не обязательна, при полной заправке помпа сможет прокачать такую последовательность.

Отмечу, что сборку системы рекомендуется производить вне контура системного блока. При заправке есть большая вероятность что-то залить. Сначала заправляем, потом устанавливаем «трио» в систему.

После подгона шлангов и их соединений, можно аналогично разбору быстро заправить основной объем жидкости через радиатор. При этом нужно учитывать, что из противоположного фитинга (на фото он на видеокарте) в любой момент может политься вода.

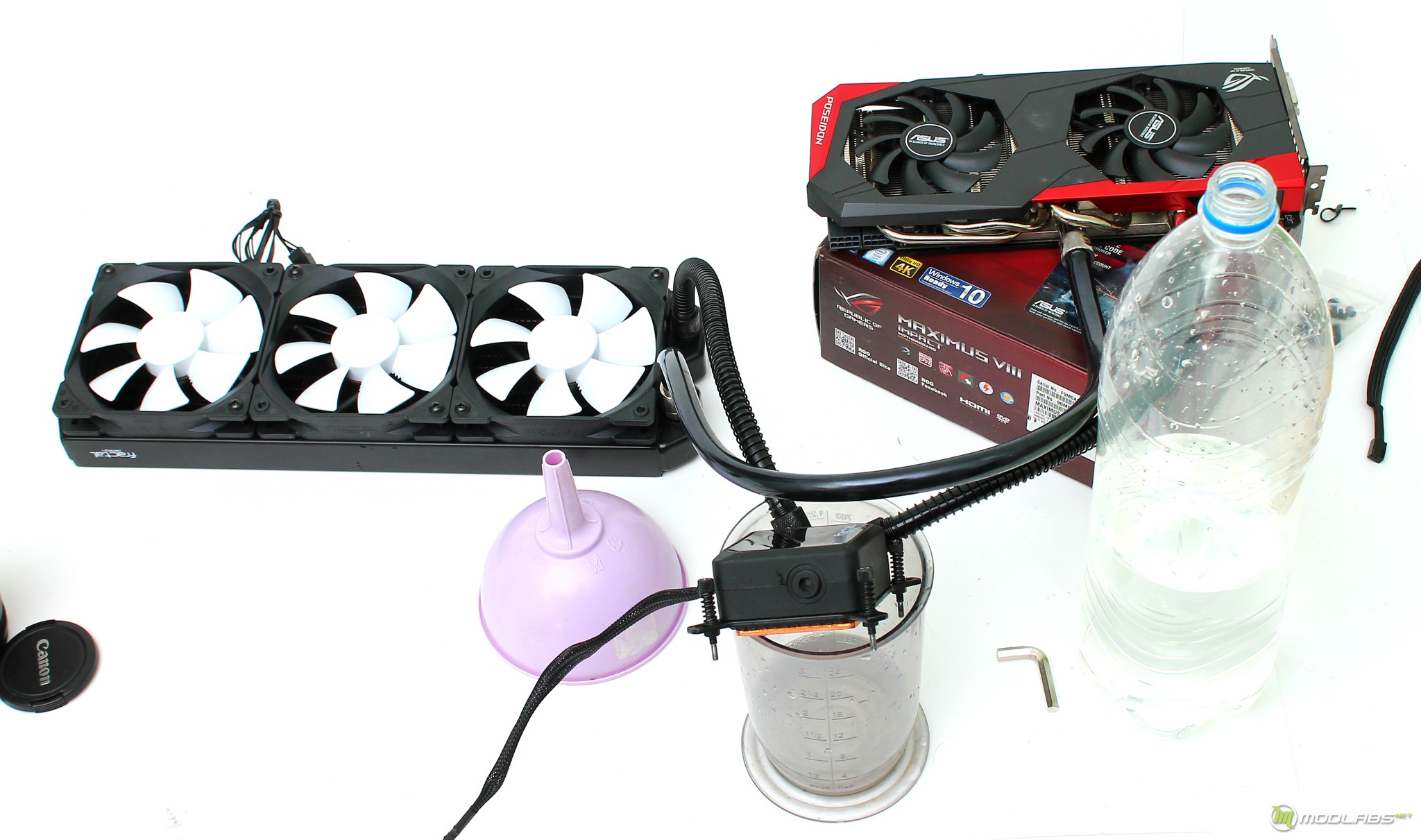

После заправки основного объема воды, я соединил шланги и расположил систему следующим образом. Во время заправки периодически приходилось потряхивать радиатор и видеокарту, что бы пузырьки воздуха подходили к заправочному лючку.

Финальную заправку можно осуществлять с включенной помпой – это позволит явно ускорить процесс. В моем Instagram’ме есть небольшой ролик с общим процессом действий ;).

Без включённой помпы пузырьки воздуха не очень охотно выходят из небольшого заправочного лючка. Если сказать в целом, то для энтузиаста процесс легкий и интересный, разве что заправить аккуратно внутри системы будет проблематично. Для режима: собрал, заправил и пользуюсь - подойдет отлично. Сам производитель рекомендует проверять уровень жидкости раз в два года

ТЕСТИРОВАНИЕ

Мы использовали тестовый стенд со следующей конфигурацией:

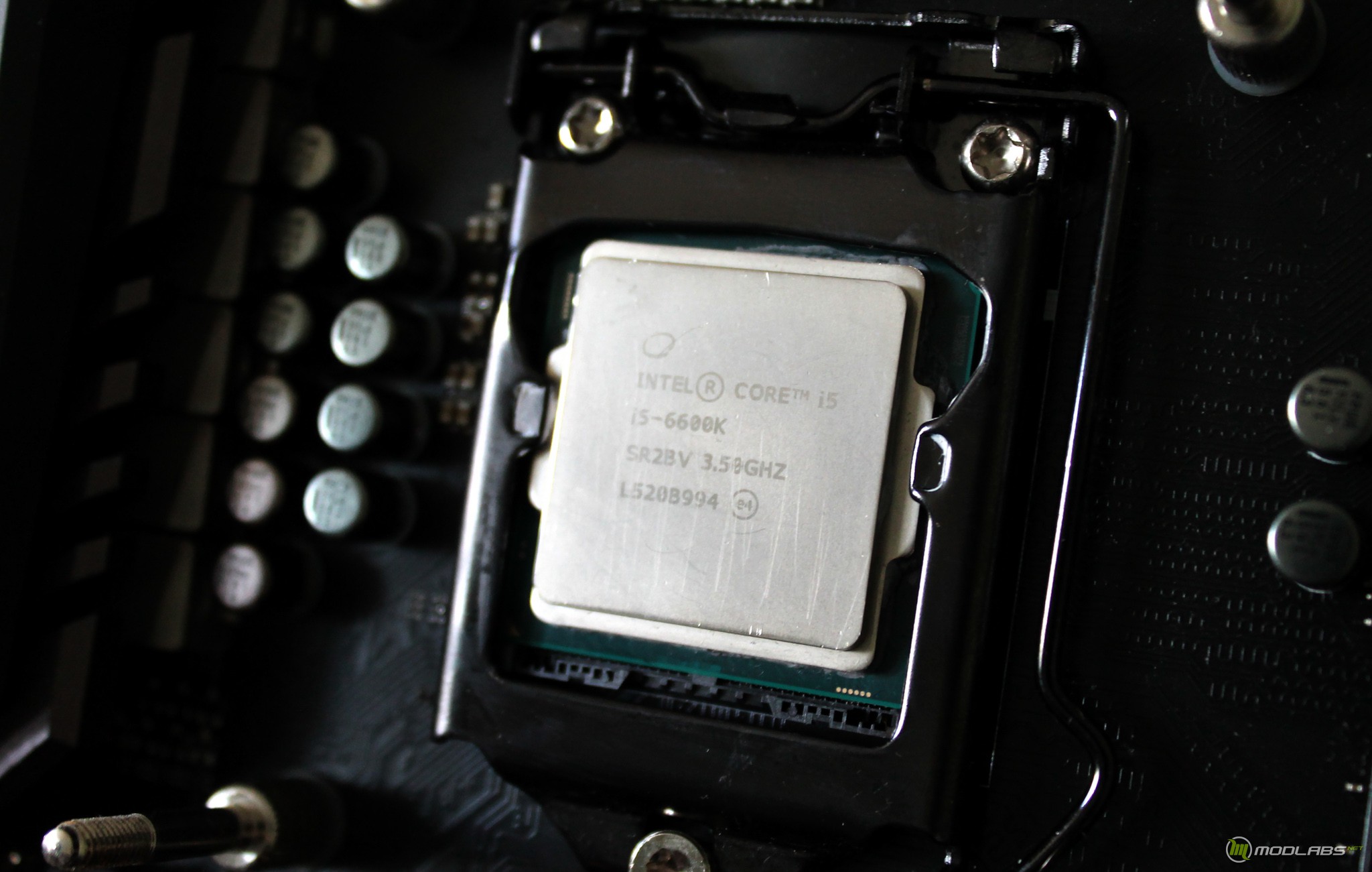

• Процессор: Intel Core i5 6600K;
• Видеокарта: ASUS ROG Poseidon GTX 980 Ti;
• Система охлаждения: EKWB EK-KIT X240;
• Оперативная память: Corsair VENGEANCE LPX CMK8GX4M2A2666C16 8 ГБ (2X4 ГБ);
• Жёсткий диск: Transcend MTS600 TS256GMTS600 (для системы);
• Блок питания: Corsair RM1000.

В ходе тестирования частота и напряжение процессора были зафиксированы вручную на отметке 4700МГц при напряжении 1.477В, опции энергосбережения были отключены. Опции управления оборотами вентиляторов по умолчанию так же были отключены. Хочу отметить, что стендовый процессор прошел процедуру скальпирования, и теперь хранит пару капель жидкого металла под своей крышкой.

Для ASUS ROG Poseidon GTX 980 Ti частота была повышена до 1482 Мгц. Штатные вентиляторы видеокарты работали в автоматическом режиме и для систем с водяным охлаждением в режиме нагрузки раскручивались до значений 40% от максимальных. В качестве конкурентов мы использовали EKWB EK-KIT X240 для водяного контура и Noctua NH-D15S для воздушных результатов.

Для прогрева процессорной части использовалась утилита LinX 0.6.5, для видеокарты утилита FurMark. Для комплексной нагрузи запускался зацикленный на 20 минут Unigine Heaven Benchmark 4.0.

Измерения шумовых характеристик проходили с помощью цифрового шумомера, с расстояния ~30см, минимальной границей измерения шума является 30дБ, уровень шума в помещение равняется 31,6-32,1дБ, данные ниже 32,1-33,1дБ можно считать абсолютно бесшумными, погрешность может составлять 1,5-2дБ. Результаты разбиты на три блока, по скорости вращения вентиляторов.

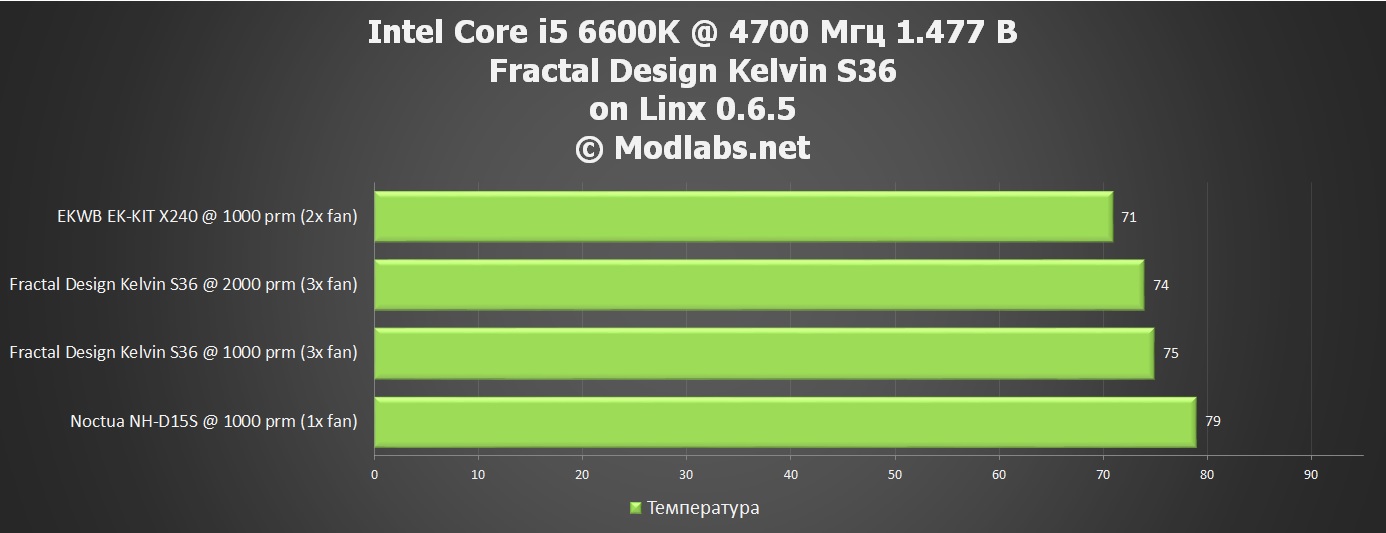

Анализ результатов начнем с диаграммы охлаждения процессора. Здесь можно отметить следующее: Fractal Design Kelvin S36 позволяет эффективно охладить Intel Core i5 6600K, работающий на хороших напряжениях. Конечно, обойти полноразмерный ватерблок ей не удалось, но вот показать запас мощности в части рассеивания тепла, однозначно. После уменьшения оборотов вентилятора температура поднялась всего на градус.

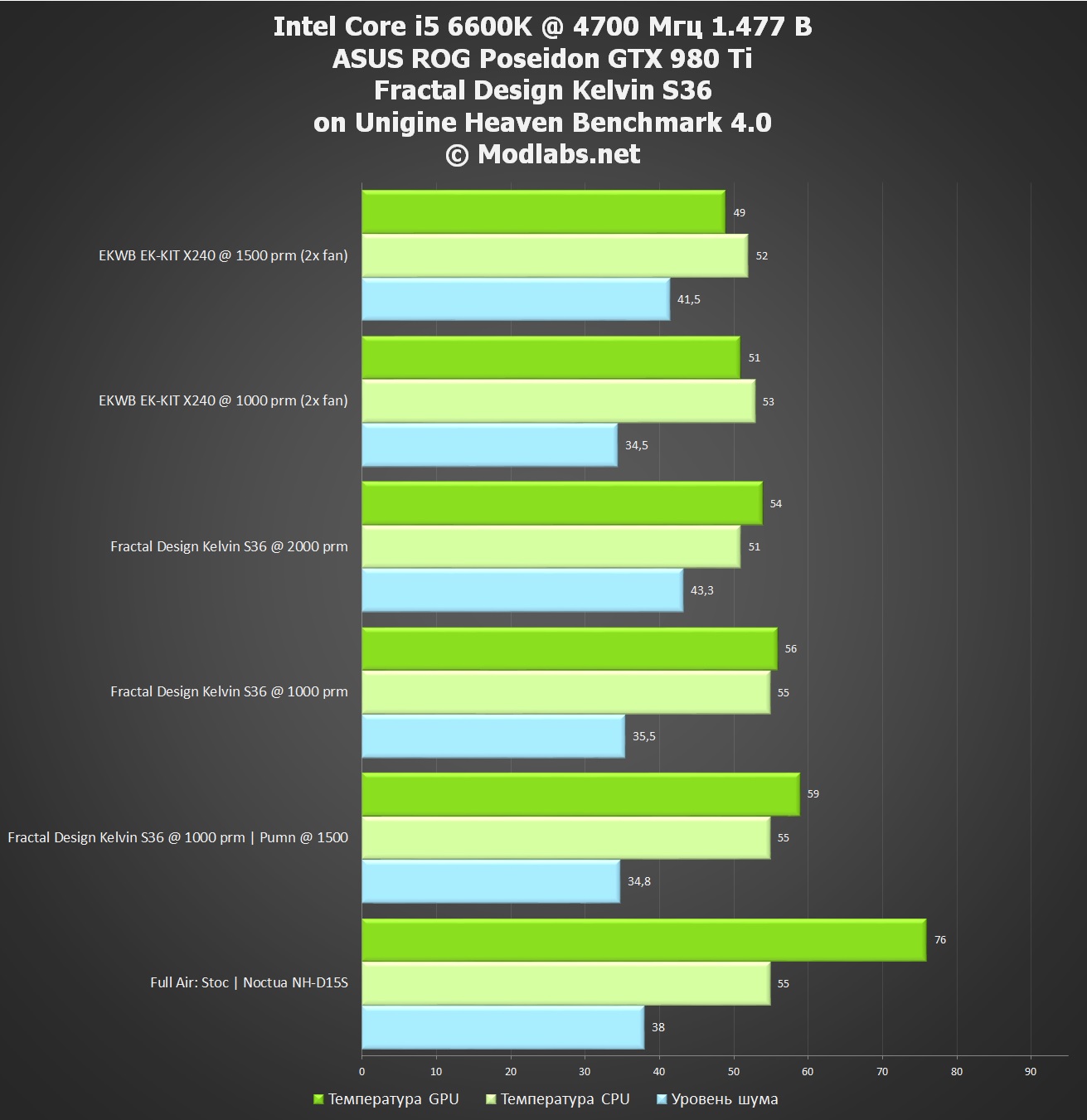

Далее мы добавляем в контур ASUS ROG Poseidon GTX 980 Ti и переходим к следующей диаграмме с комплексной нагрузкой в лице Unigine Heaven Benchmark 4.0. Победа над воздухом есть, особенно для графического ядра: фиксируем снижение температуры на 17-27 градусов. В целом, контур с EKWB EK-KIT X240 немного впереди. Опять же, полноразмерный процессорный ватерблок, помпа с расходом 1000 литров в час и точка подъёма в 5.2 метра, делают свое дело. Но давайте посмотрим на результаты повнимательнее. Fractal Design Kelvin S36 отстает от полноценной СЖО на 5 градусов по GPU и 2 градуса по CPU. Как по мне, результат отличный, особенно среди класса AIO-подобных решений.

Резюмируем

Финальные выводы начну с признания успешности результатов эксперимента по расширению контура Fractal Design Kelvin S36. Подопытная действительно готова принять на свой борт дополнительный ватерблок, радиатор и охладить еще один источник тепловыделения. Однако к такой возможности нужно подойти правильно.

Если вы действительно планируете повторить данные изыскания, то нужно использовать вариацию S36. Способности радиаторов Т12 и S24 попросту «съедят» запас для улучшения температур. Далее, на мой взгляд, не нужно закладывать Kelvin как основу СЖО, которую вы будете расширять, расширять как конструктор. Например, покупка более эффективной помпы для этого контура начнет дублировать элемент, за который «уже уплачено». Уже упомянутый сегодня режим: собрал, заправил и пользуюсь – именно так я вижу использование Kelvin S36.

На момент публикации материала, Fractal Design Kelvin S36 была не очень сильно распространена в столичной рознице, а просили за нее порядка 12800 рублей. Что на пару тысяч превосходит ценник некоторых AIO-решений. Но эти аналоги не готовы предложить возможности по расширению контура, а отдельная водяночка для видеокарты обойдется еще примерно в 8000 рублей. Из частных плюсов можно отметить медный радиатор, наличие PWM-управления у помпы и вентиляторов. Открытые вопросы не изменились с момента обзора Kelvin S24.

В общем, Fractal Design Kelvin S36 штука интересная. С замашками на расширение, своих денег стоит. Без них, есть варианты на подумать. В любом случае, не забываем второй абзац резюме.

Введение, Внешний осмотр

Многие производители предлагают годные корпуса, в одном из них пользователь соберет обычную систему со штатным набором железяк… И пользователь будет доволен… Но если речь заходит о энтузиастах, то для них обычная мелочь может иметь огромное значение. Да, различить хорошее и отличное позволяют именно незначительные пункты, а точнее их комбинации. Как в большом спорте, чем выше уровень, тем больше ценится каждая секунда, а то и вовсе ее доля...

К нам на тестирование попал вариант корпуса Fractal Design, если быть точнее моделька Define S. Сам FD позиционирует решение как более доступный вариант относительно рассмотренного ранее Fractal Design Define R5. Но одной доступностью дело не ограничивается, «Эска» берет явный курс на установку системы водяного охлаждения. Предлагаю проверить, какие решения применены производителем для движения в указанных направлениях.

Внешний осмотр

К нам на обзор попала черная вариация с наличием смотрового окна. Так же производитель предлагает вариацию без плексигласовой вставки, белых в каталоге на данный момент нет. Внешне описать Fractal Design Define S легко: брутальная классика с прямыми линиями и ровными поверхностями. Если посмотреть отзывы, то некоторые пользователи удивляются и ругают «этот простой ящик». Как по мне выглядит он стильно, а если провести аналогии с другими областями, то сделать что-то простое и понятное иногда сложнее чем «наворотить креатива».

Габариты Define S в миллиметрах составляют 233x451x520, что почти до полностью сопоставимо с Define R5. Левая стенка плоская без каких-либо пресс форм и выступов.

Лицевая панель тоже полностью плоская без отличительных моментов. В таком ракурсе корпус все же напоминает «черный ящик».

Поверхность лицевой панели фактурная и напоминает нечто металлическое, на фото этот момент наблюдается в полной мере. Но панелька пластиковая и в живую не дает той шероховатости и холодка металла. В отличие от Define R5 панель не открывается, соответственно мест для установки 5.2 дюймовых устройств попросту нет.

Элементы управления расположены на верхней грани корпуса и визуально находятся в области лицевой панели. Обнаруживаем набор двух аудиовыходов, клавишу включения и перезагрузки, есть и пара USB 3.0. В отличие от старшей модели не нашлось еще пары USB 2.0, не велика потеря.

Как мы уже упомянули, правая стенка располагает смотровым окном. Оно обширное и представляет взгляду все внутреннее строение, за исключением бортов по краям.

Бока лицевой панели располагают перфорацией, именно через нее поступает/выходит воздух в этом районе корпуса.

Обратная сторона выполнена по ныне классической схеме: выход под разъемы материнской платы, вентилятор, слоты расширения и место для блока питания. Изменения нашлись. Посадочное место для вентилятора потеряло возможность установки в разных положениях, в одной из сборок Corsair эта штука мне понравилась, удобно. В области слотов расширения нет перфорации, что в случае с ориентацией на водяное охлаждение логично, все тепло будет отводиться радиаторами и лишние сверления ни к чему.

Фиксация болтов на месте, спасибо Fractal Design.

Верхняя панель является продолжением минимализма, по умолчанию попросту прямая область. Но панелька не простая. Три заглушки из пластиковых закрывают посадочные места вентиляторов.

Заглушки держатся на направляющих и снимаются с разобранным корпусом. Их внутренняя область покрыта материалом похожим на шумоизоляцию, мягкий на тканевой основе.

На верхней грани можно установить три 120’ки или 140’ки, поместится и один 180 мм вентиль. Перфорация панели выполнена с мелкой сетчатой основой, без установленных радиаторов и вентиляторов область максимально открытая.

Нижняя часть в отличие от пятерки выглядит проще. Теперь тут одно посадочное место для вентилятора рядом с блоком питания. Обе перфорации прикрыты общим пылевым фильтром с пластиковой рамкой. Фильтр обладает сеткой средней плотности, демонтируется назад, а при установке хорошо направляется на место с помощью металлических «ловушек».

Полностью резиновые ножки с хорошей высотой мы запишем в однозначные плюсы.

Лицевая панель фиксируется на раме направляющими стойками, болтовых соединений не предусмотрено. Этот подход позволяет снимать ее без демонтажа боковых панелей. Напоминаю, панель полностью монолитная.

Здесь для вентиляторов есть пылевой фильтр на пластиковой основе. Он крепится при помощи нескольких стоек и магнитов, снять фильтр на промывку просто. Благодаря отсутствию дополнительных решеток, как у R5, преград для воздушного потока в Define S будет меньше.

Далее мы снимем боковые грани, и посмотрим на внутреннее строение корпуса.

Внутренний осмотр, Сборка, Выводы

Внутренний осмотр

Define S относится к представителям со стандартным расположением элементов, каких- либо перевёртышей или боковых размещений не наблюдается.

Для установки обычных вентиляторов доступны следующие посадочные места:

• Лицевая панель: три 120/140мм;
• Обратная панель: один 120/140мм;
• Верхняя панель: три 120/140мм или один 180мм;
• Нижняя панель: один 120/140мм.

По умолчанию Fractal Design установили по одной вертушке Dynamic GP-14 собственного производства.

Сейчас предлагаю комплексно упомянуть обо всех посадочных местах для радиаторов, для этого как нельзя лучше подойдут схемы производителя. Да, инструкции нарисованы хорошо. Перечислять не буду, смотрим картинки :).

В корпус можно установить материнские платы форм-фактора ATX, MicroATX, Mini-ITX. Набор стандартный не хватает только E-ATX. Для охлаждения центрального процессора можно использовать кулер с высотой в 180мм, но мы же ориентированы на воду… По части видеокарт, поддерживаются вариации с длинной до 425 и это при условии установки вентилятора на лицевую панель.

Правая область корпуса свободна от корзин для накопителей и 5.2 дюймовых устройств, немного не привычно и пустовато.

Посадочное место для блока питания располагает антивибрационными прокладками, доступна установка блок питания в двух вариантах, кулером вверх или вниз.

Напротив блока питания, где обычно располагаются корзины накопителей, нашлось посадочное место для помпы водяного охлаждения, по сути сверления в нижней части корпуса. Их размеры представлены на схеме ниже :).

Боковая левая панель располагает массивным покрытием по типу виброизоляции. Оно мне понравилось. Стенка становится увесистой и хорошо глушит «тук-туки».

За поддоном материнской платы есть следующие: места для пяти накопителей, стяжки для кабель-менеджмента и смотровое окно для установки бекплейта систем охлаждения. Суммарно можно установить три 3.5" и пару 2.5" накопителей, при этом в лотки больших без проблем залазят обычные SSD.

Без установленных накопителей за поддоном места достаточно, но после их монтажа ширины для прокладки «пучка» проводов уже не хватает. Поэтому приходится распределять кабеля равномерно.

Установка накопителей

Для установки накопителей 3.5" есть прижимные пластины. Они крепятся к раме с помощью одного прижимного болта и двух направляющих.

Пластины для 2.5" поменьше в размерах и крепятся прямо за материнской платой, подпружиненные болты опять же в наличии.

Накопители фиксируются к монтажным рамкам комплектными винтами. Для 3.5" устройства при помощи прорезиненных прокладок и винтов на длинной ножке обеспечивается мягкая посадка без прямого контакта, что прекрасно гасит вибрацию накопителей и не передает ее на раму корпуса.

Установленный диск оказывается, мягко говоря, в окруженном пространстве.

Начало сборки

Так как сборка системы с воздушным охлаждением в пределах Define S оказалась бы попросту скучным занятием, то из запасов был поднят комплект EKWB EK-KIT X240. После небольших примерок было решено собрать систему с демонстрационной конфигурацией, то есть готовый результат на постоянку я бы пересобрал немного иначе, но обо всем по порядку.

Перед началом сборки все элементы прошли мойку с «фери» и немного освежили свой внешний вид.

Было решено устанавливать помпу на законное место, как же не воспользоваться пунктом от производителя :).

Радиатор EK-CoolStream RAD XTX 240 был подвешен на лицевую панель. Я запланировал установить вентилятору по принципу «pull», горячий воздух двигался на лицевую панель. Посадочные места позволили закрепить радиатор в «полуторном состоянии».

И тут я вспомнил про комплект. В нем есть хорошая инструкция, коробочка с болтами, нормальным количеством стяжек и парой направляющих для установки расширительного бочка.

Для установки материнской платы нужно вкрутить комплектные стойки, благо для этого предусмотрена насадка на обычную отвертку.

Для фиксации расширительного бочка использовал пару комплектных направляющих. На мой взгляд их толщина могла бы быть чуть побольше, но свою задачу они выполнили. Для фиксации направляющих используются вертикальные прорези, их наличие тоже позволяет установить крепления бачка.

Сейчас в моде использование твердых трубок, они позволяют сделать прямые линии, ну или статично зафиксировать форму.  К сожалению, в этот раз их не удалось заиспользовать, пришлось обойтись обычными шлангами.

Установка основных компонентов

Заглушка материнской платы плотно встала в корпус, а благодаря одному направляющими винту в момент фиксации придерживать матерински плату не нужно.

Прокладка первых функциональных кабелей оказалось очень простой. Прорезиненные направляющие находятся в нужных местах, а благодаря переходу те же SATA-кабеля сразу уходят из виду.

Фиксация видеокарты прошла успешно. Здесь же отмечаем добротные многоразовые заглушки. Вот только с белым цветом они очень хорошо выделяются на фоне черного корпуса.

Давно хотел собрать систему с последовательным подключением видеокарты и центрального процессора, в этот раз получилось. Такой подход минимизирует количество шлангов и как по мне выглядит очень опрятно.

Можно было пустить шланги по корпусу, но была предпринята попытка выдержать параллельные линии и избавиться от U-образных и висячих положений.

Несмотря на очень высокую установку бачка расширения, заправка контура с помощью дополнительного шланга и воронки прошла легко.

На радиатор были установлены вертушки с белой крыльчаткой. Отмечу, что в таком варианте воздух упирался в лицевую панель и мог обратно заходить в корпус. Поэтому для повседневного использования я бы выбрал вариант установки на верхней панели, хотя и нарушать ее целостность не очень бы хотелось.

Конечно, уложить шланги с прицелом на прямые линии удалось не в полной мере. Но видом верхней части я остался доволен.

При добавлении подсветки все стало выглядеть следующим образом.

А с боковой панелью так

Резюмируем

На момент публикации материала в столичной рознице за Fractal Design Define S просили порядка 7000 рублей. Что примерно на 2000 рублей меньше стоимости старшего Define R5, в обоих случаях мы ориентируемся на вариацию со смотровым окном. Ценник однозначно не маленький, но и большим назвать его сложно… На мой взгляд с качеством применяемых материалов, общей продуманностью конструкции и наличием «юзабилити фишек» Define S находится в своей ценовой категории.

Все же основным отличием от старшей модели является полное отсутствие корзин для накопителей и 5,25″ устройств. С одной стороны, это может быть критичным фактором, например, если вам нужно установить более пяти накопителей или без реобаса совсем никак. С другой, Define S предлагает отличные возможности для установки систем водяного охлаждения. В какой еще корпус в штатном состоянии влезут пара 360 мм радиаторов? Хочется отметить, что при наличии хороших посадочных мест производитель все же нацелился на один контур охлаждения, хотя можно было бы озадачится и «высверлить» места для двух помп :).

В общем, если вы присматриваетесь к Define S и хотите собрать полноценную водянку - это отличный выбор. А если все же нацелены на воздух и вам не нужно много накопителей, то это повод приобрести отличный корпус немного девшее его старшего собрата.

Комплект поставки, внешний осмотр

Можно смело сказать, что медный радиатор для обычной системы жидкостного охлаждения является обязательным пунктом. Конечно некоторые пользователи порой посматривают в сторону «дешевеньких» подходов к алюминиевым вариациям… Но как показывает практика, почти все такие подходы обычно оставляются на этапе выбора и рассуждений, и пользователь все же выбирает более основательные решения.

А вот в AIO-системах производители вовсю используют радиаторы с применением алюминиевых частей. Признать честно, я давно ждал и ранее упоминал в обзорах интерес к применению медного радиатора в системе охлаждения «подготовленного» типа. И вот после некоторых ожиданий к нам попала система Fractal Design Kelvin S24 в ней как раз и установлен полностью медный радиатор, но как оказалось это не единственная отличительная черта системы, давайте узнаем, что есть еще…

Комплект поставки

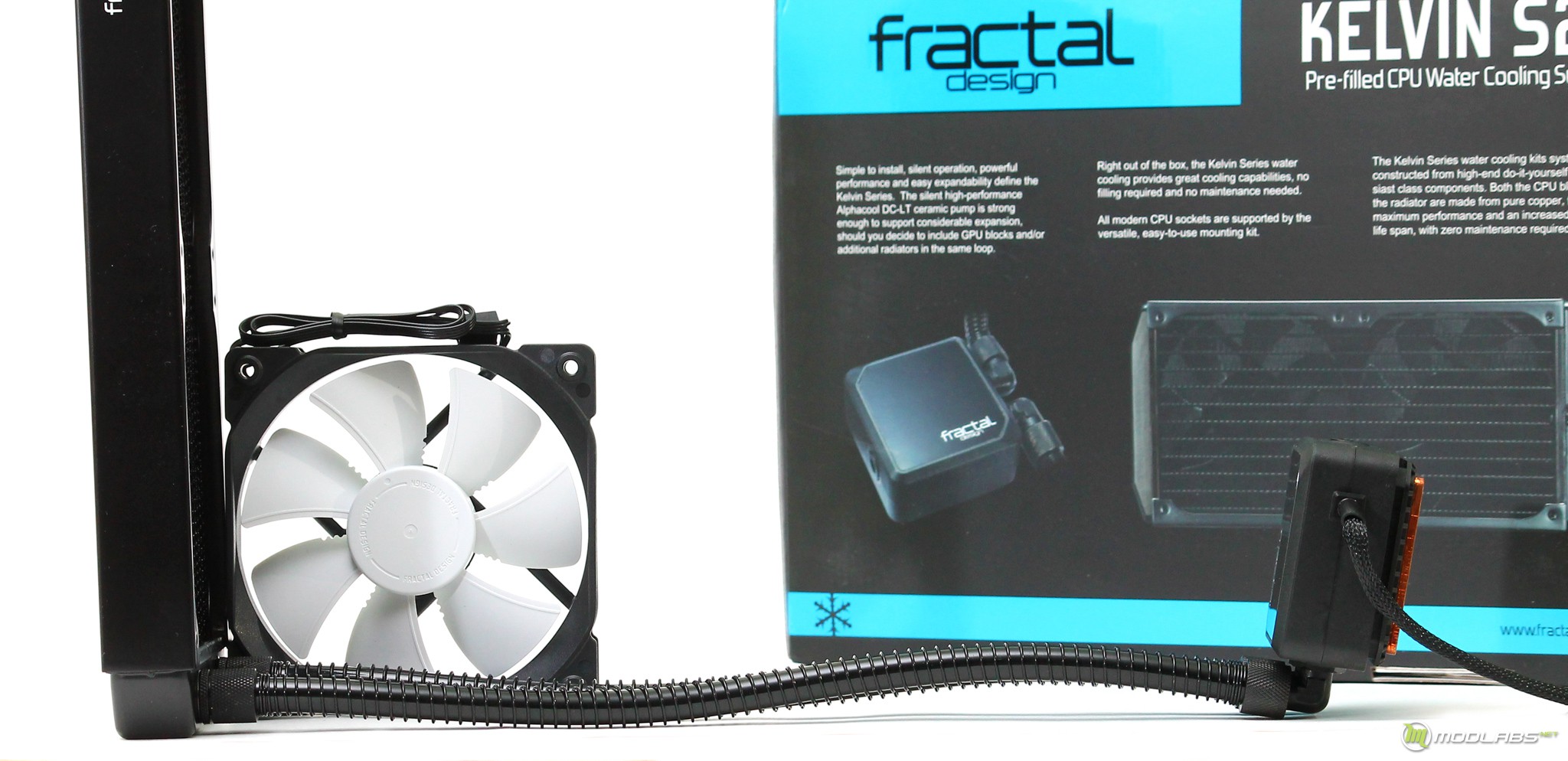

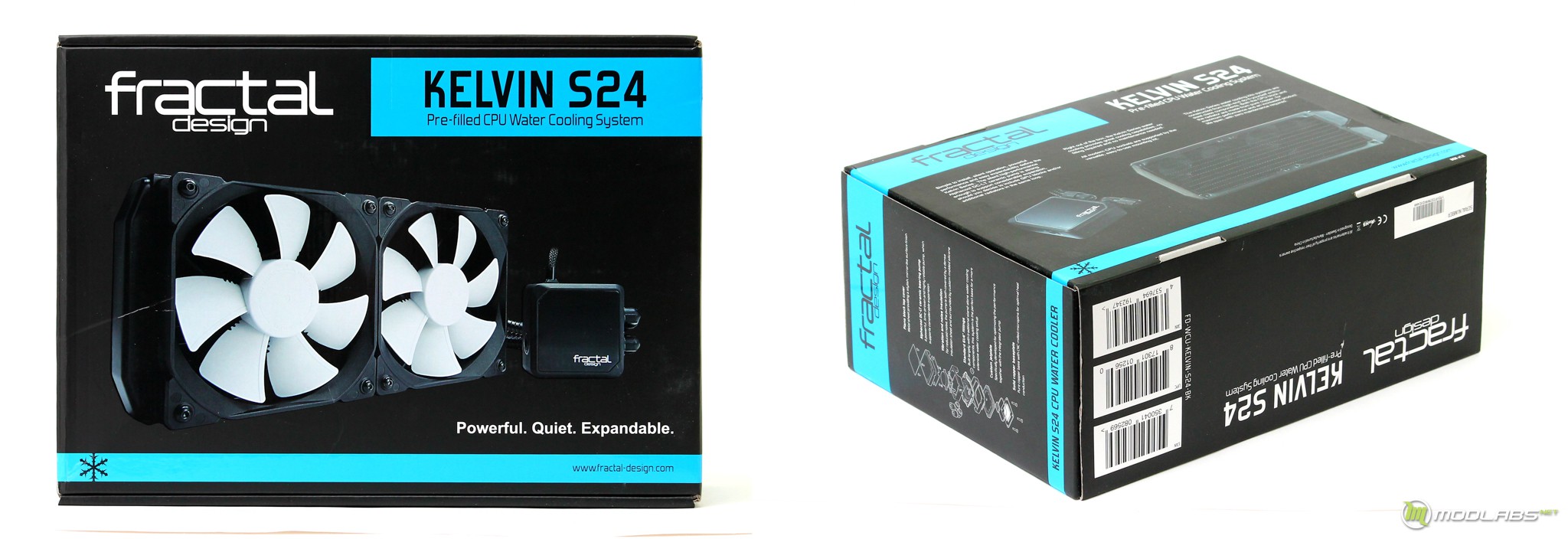

Kelvin S24 поставляется в упаковке достаточно стандартных размеров. На ее сторонах есть явно читаемое название, перечень технических характеристик и технологий, применяемых при создании системы. При тактильном восприятии коробку можно назвать увесистой. Внутри все удерживается небольшой пресс формой и располагает группой отдельных пакетов, даже инструкция и та упакована.

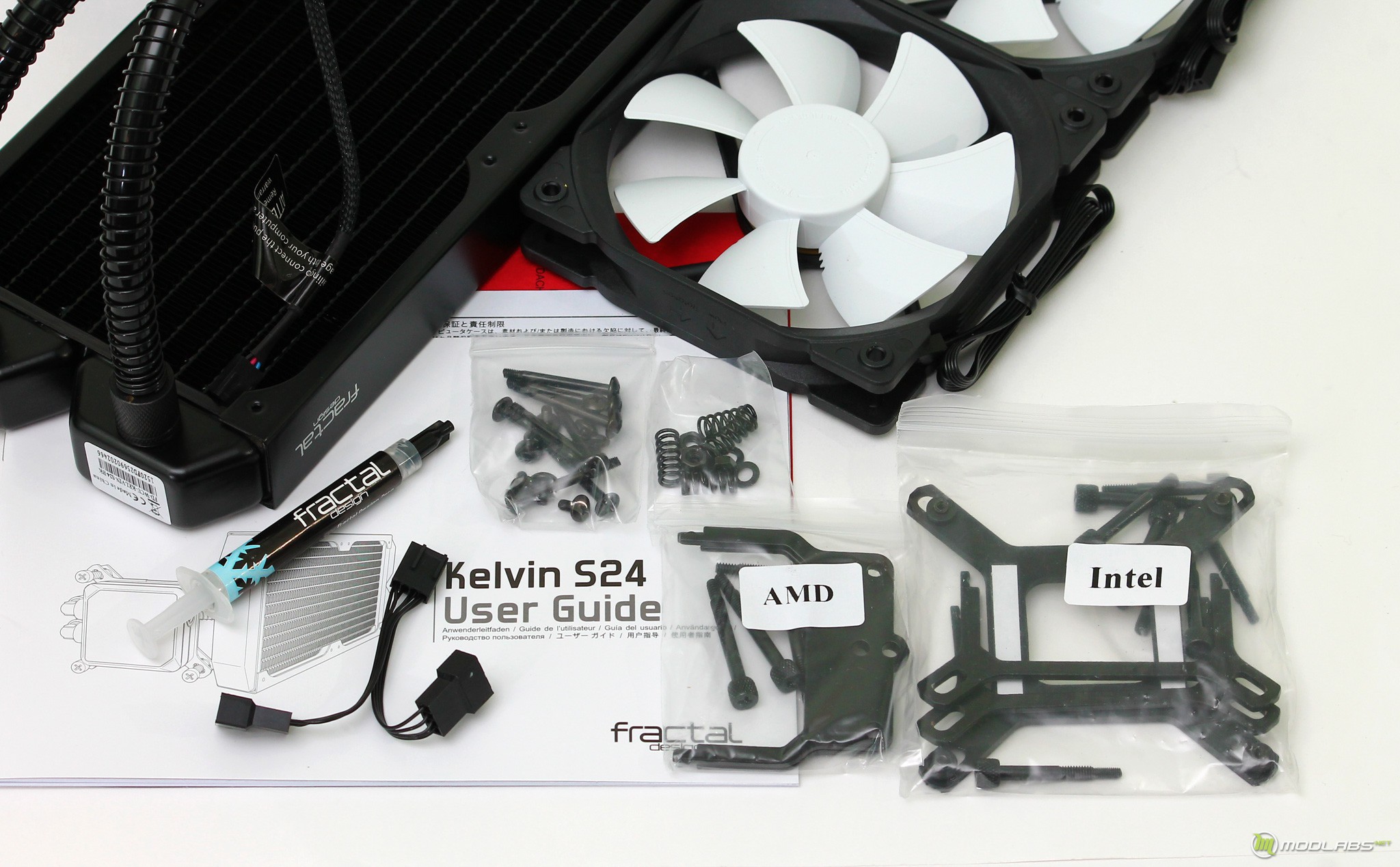

Комплект поставки рабочий, в нем нет каких-либо дополнений или приятных бонусов. Все самое необходимое для запуска системы: инструкция пользователя, набор креплений для платформ Intel и AMD, тюбик термопасты, резистор для понижения оборотов помпы и разветвитель на пару вентиляторов.

Внешний осмотр

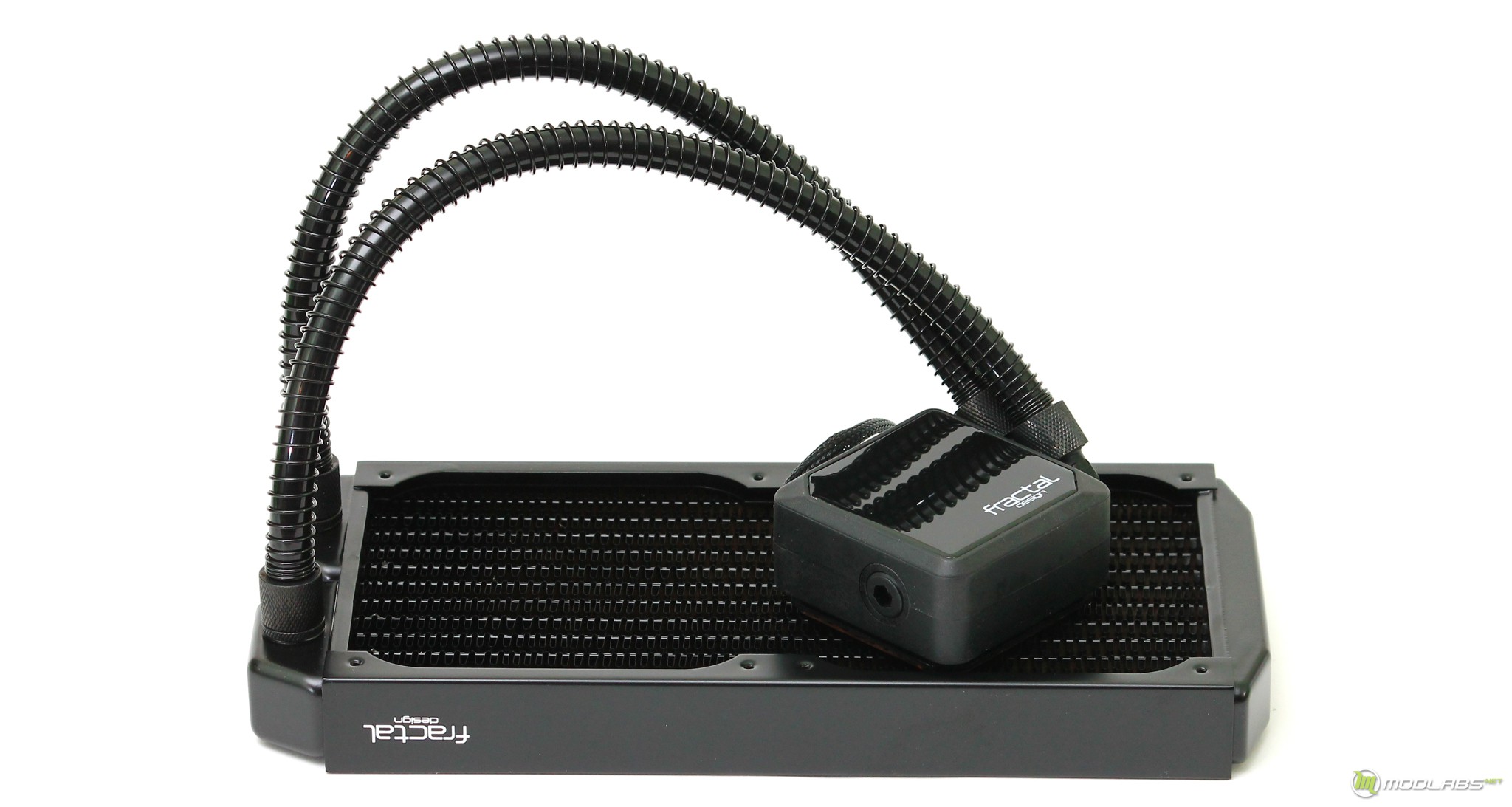

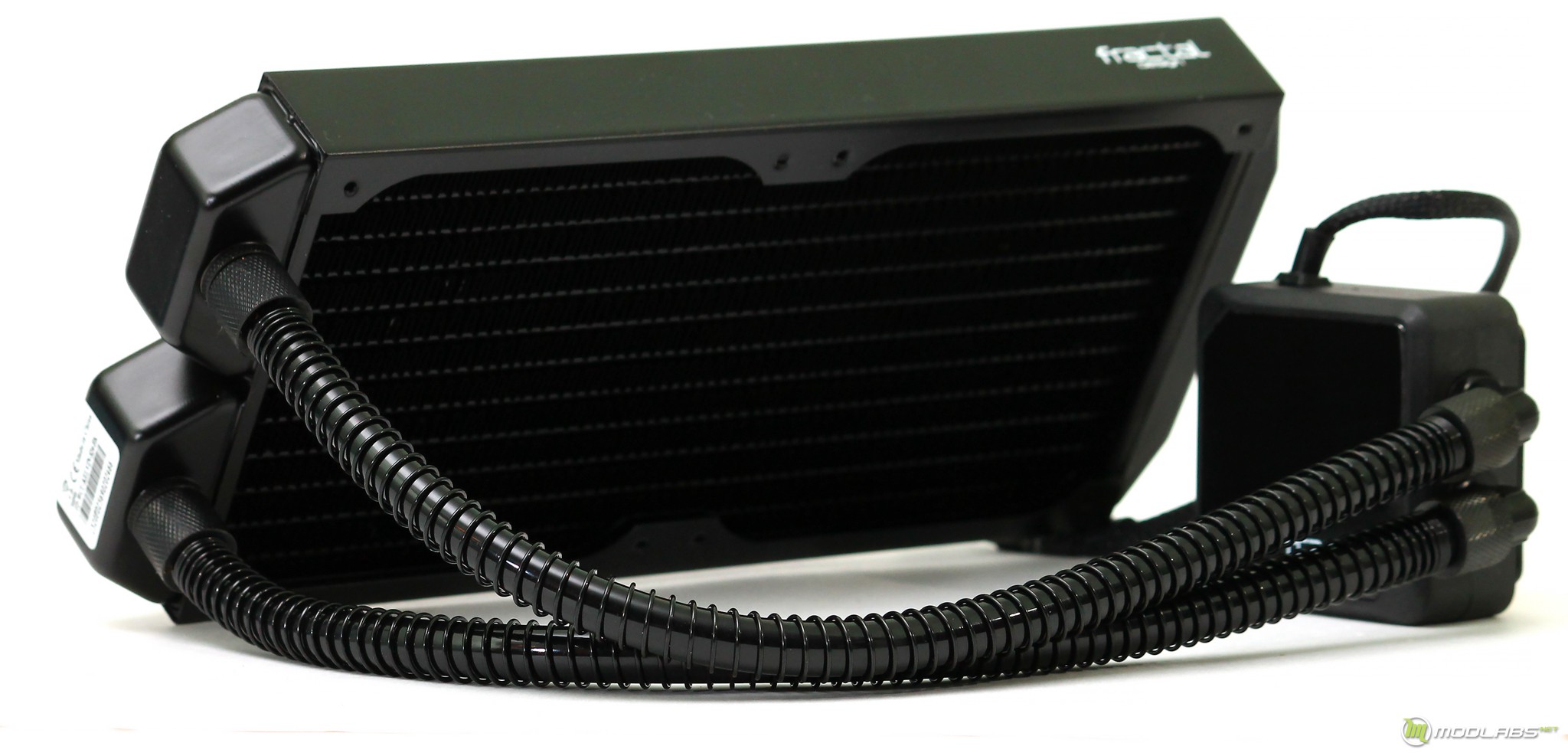

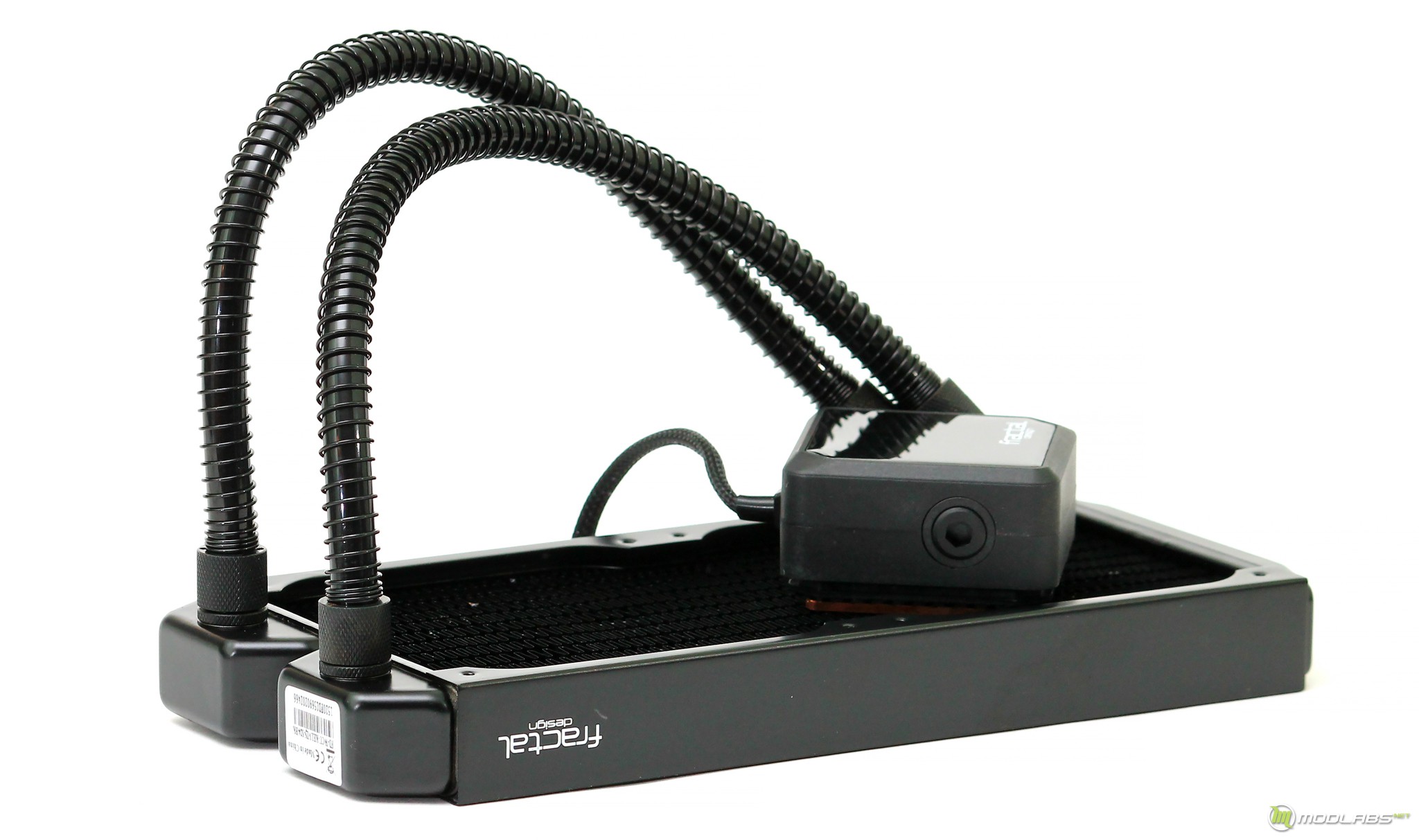

Елси говорить об общем строении, то Kelvin S24 не сильно отличается от других вариация на тему AIO-систем. Коробчатая блок-помпа, аналогичные шланги и радиатор. Но давайте пройдемся по деталям.

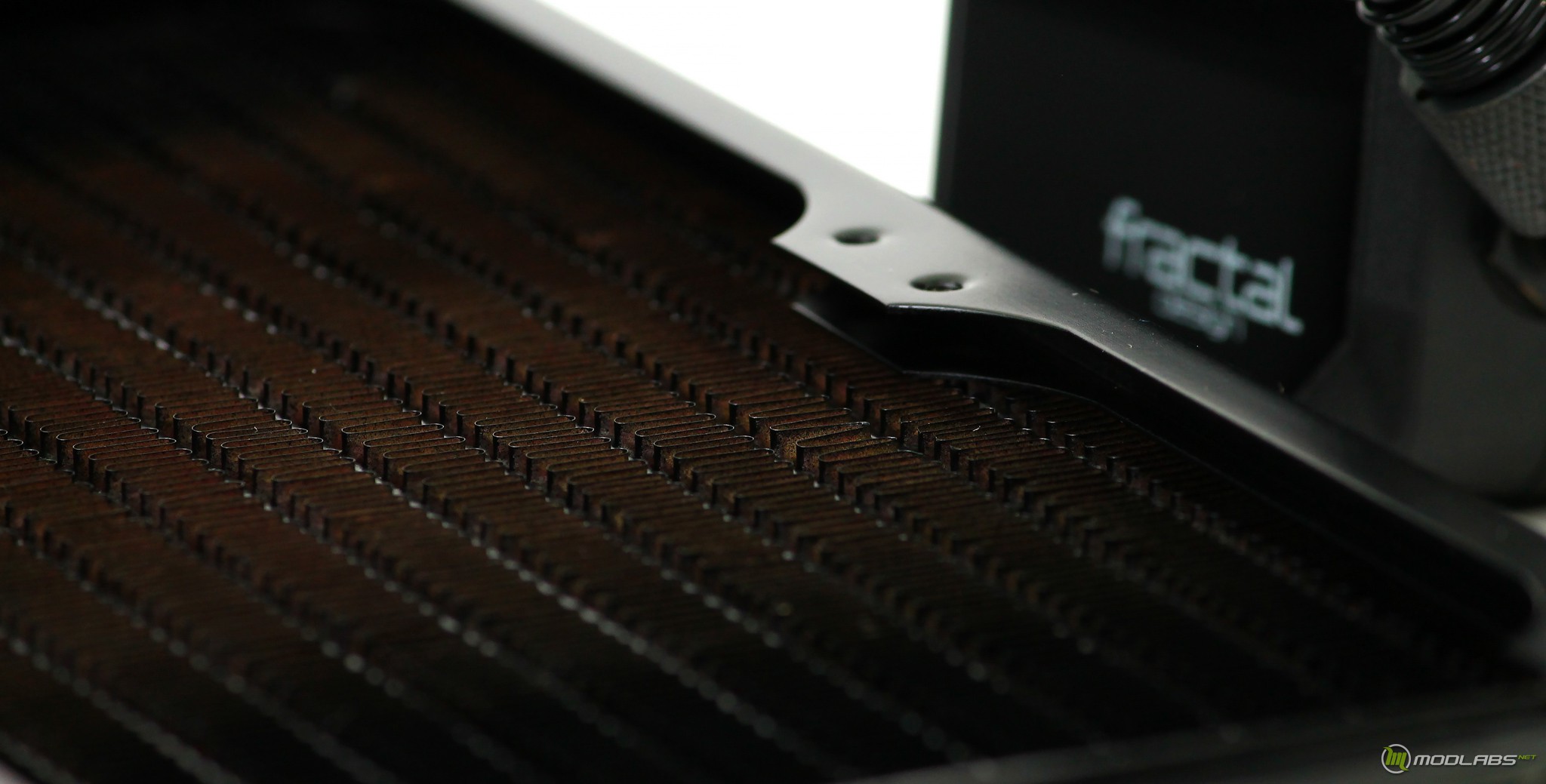

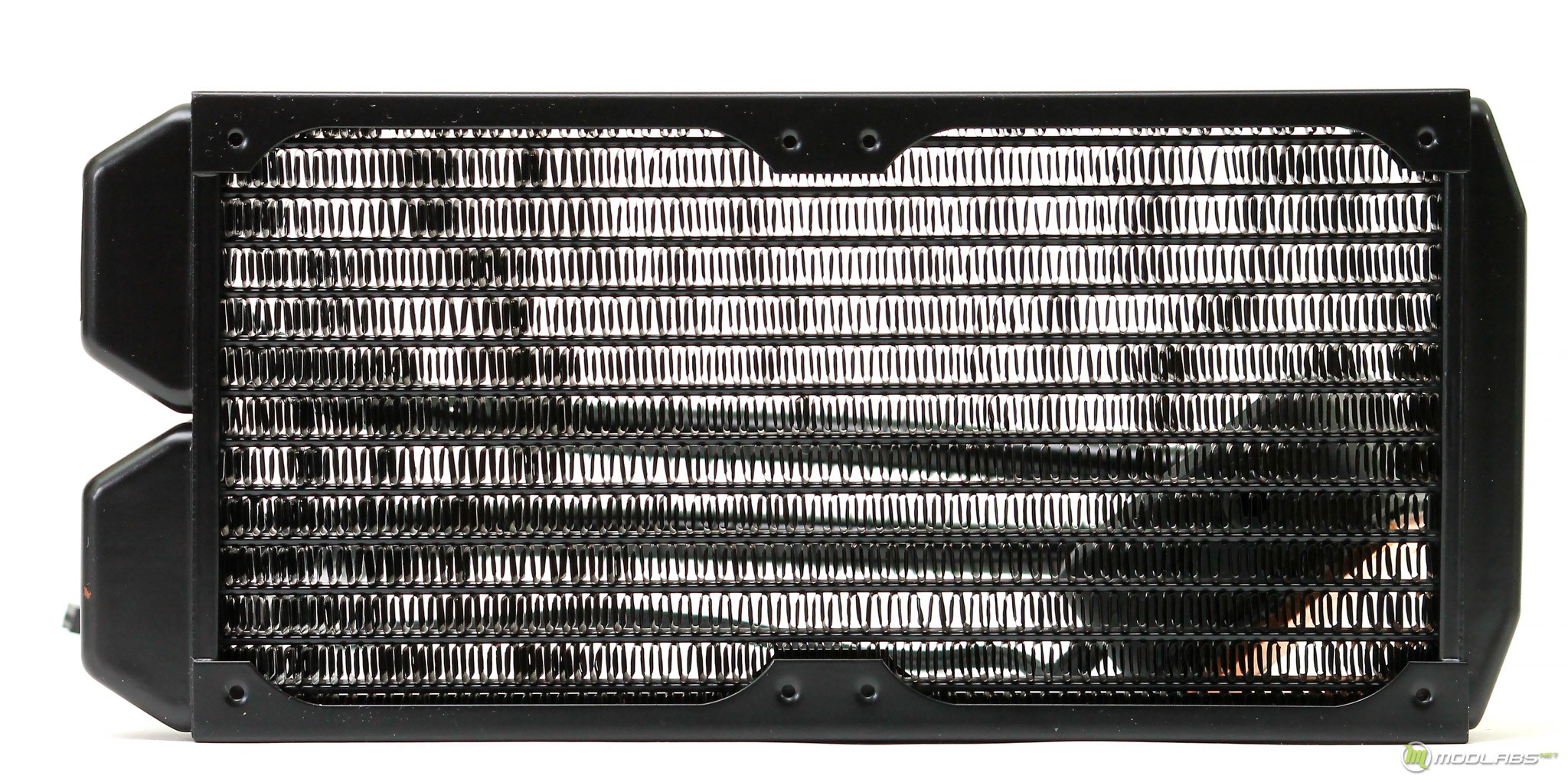

Первой и одной из самых главных особенностей Kelvin S24 является радиатор. Как мы уже говорили он полностью выполнен из меди, которая обладает большей теплоёмкостью чем и интересна для таких систем. В целом габариты стандартные 275х124х30. Толщина рабочего тела составляет порядка 18 миллиметра, а ребра имеют среднюю плотность расположения.

С одной стороны, производитель как будто специально оставил небольшую область слабо окрашенной. Так мы можем увидеть материал изготовления. Хотя, наверное, лучше если краска была бы нанесена равномерно. Кстати, медные ребра могут деформироваться даже при небольшом воздействии, поэтому стоит быть аккуратным.

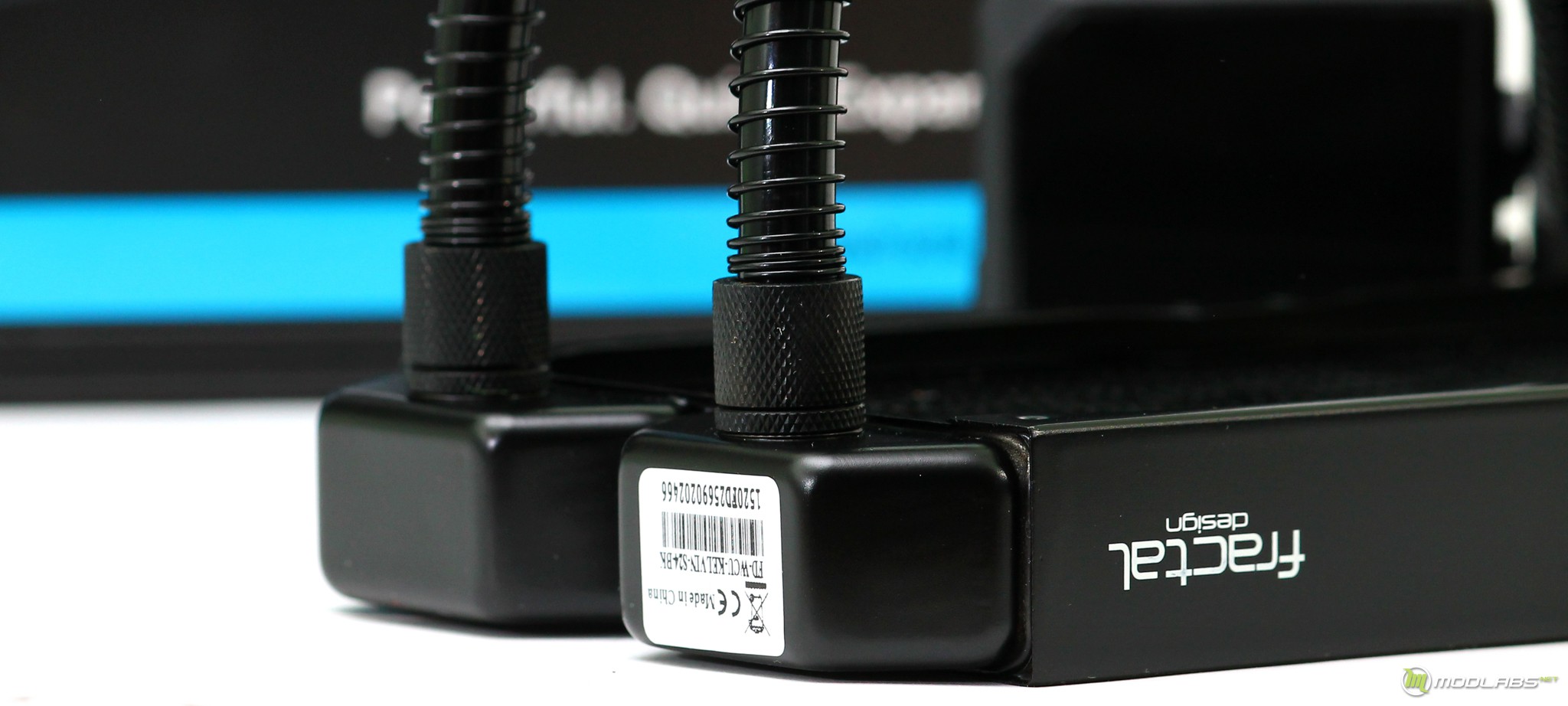

Первое, что наблюдается в районе фитингов, так это весьма добротные области расширения радиаторов. Они позволяют содержать внутри контура больше жидкости. Далее можно отметить наличие двух фитингов с обычным водяночным строением, они имеют накидную головку для фиксации шланга и классическую посадку с резьбой 1/4″.

Шланги следующий примечательный пунктик в строении «24’того кельвина». Применяется версия с внешним диаметром 11мм, внутренним 8. Шланги защищены от возможного перегиба с помощью нескольких пружин. Длинна с запасом 320 миллиметров.

Шланги выполнены с небольшим глянцем и визуально имеют возможность отражать свет. Благодаря наличию защиты естественным способом шланги перегнуть не удалось, даже в странных режимах. Однако, нужно отметить, что в некоторых сборках шланги могут касаться иных компонентов системы, что порой озадачивает.

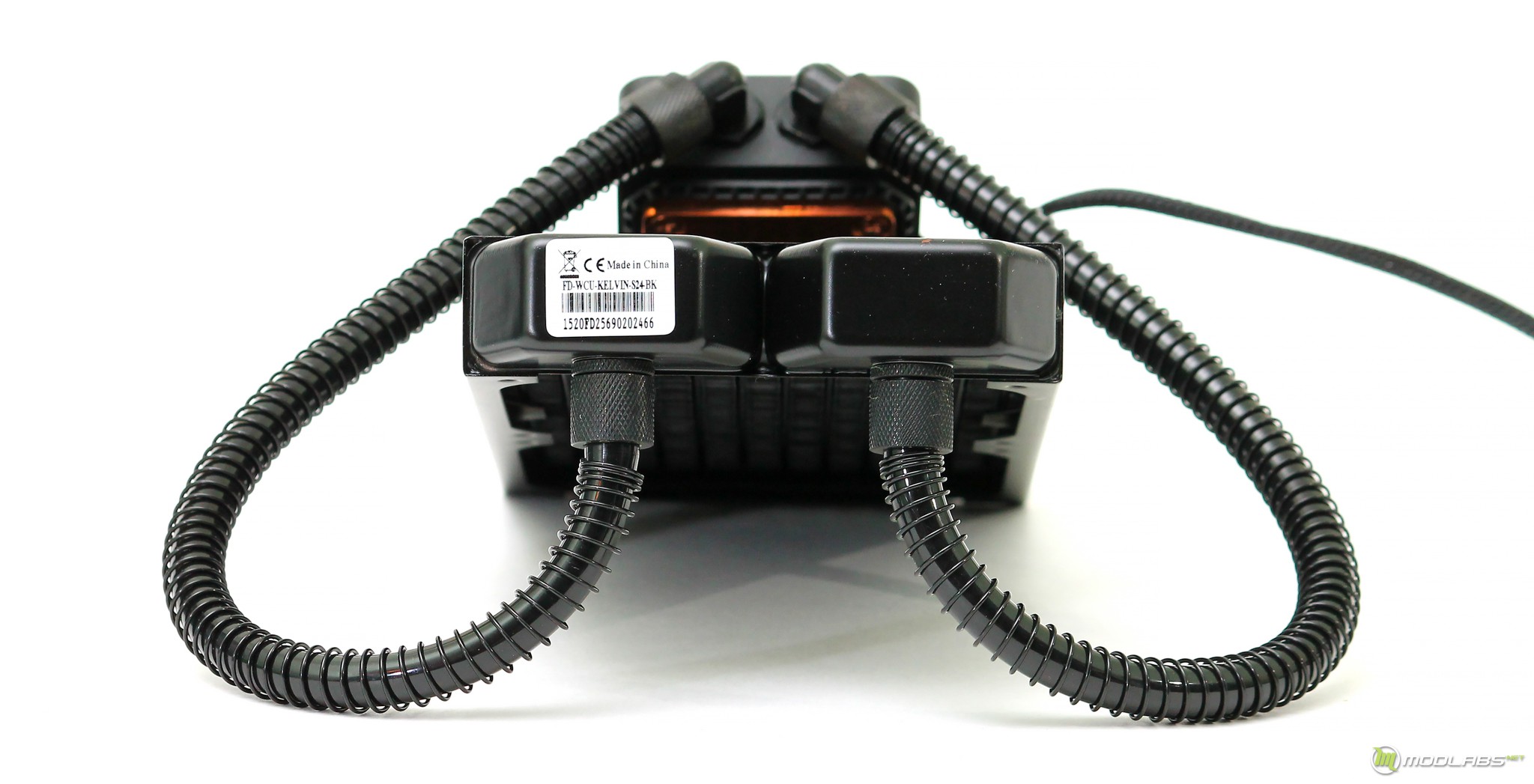

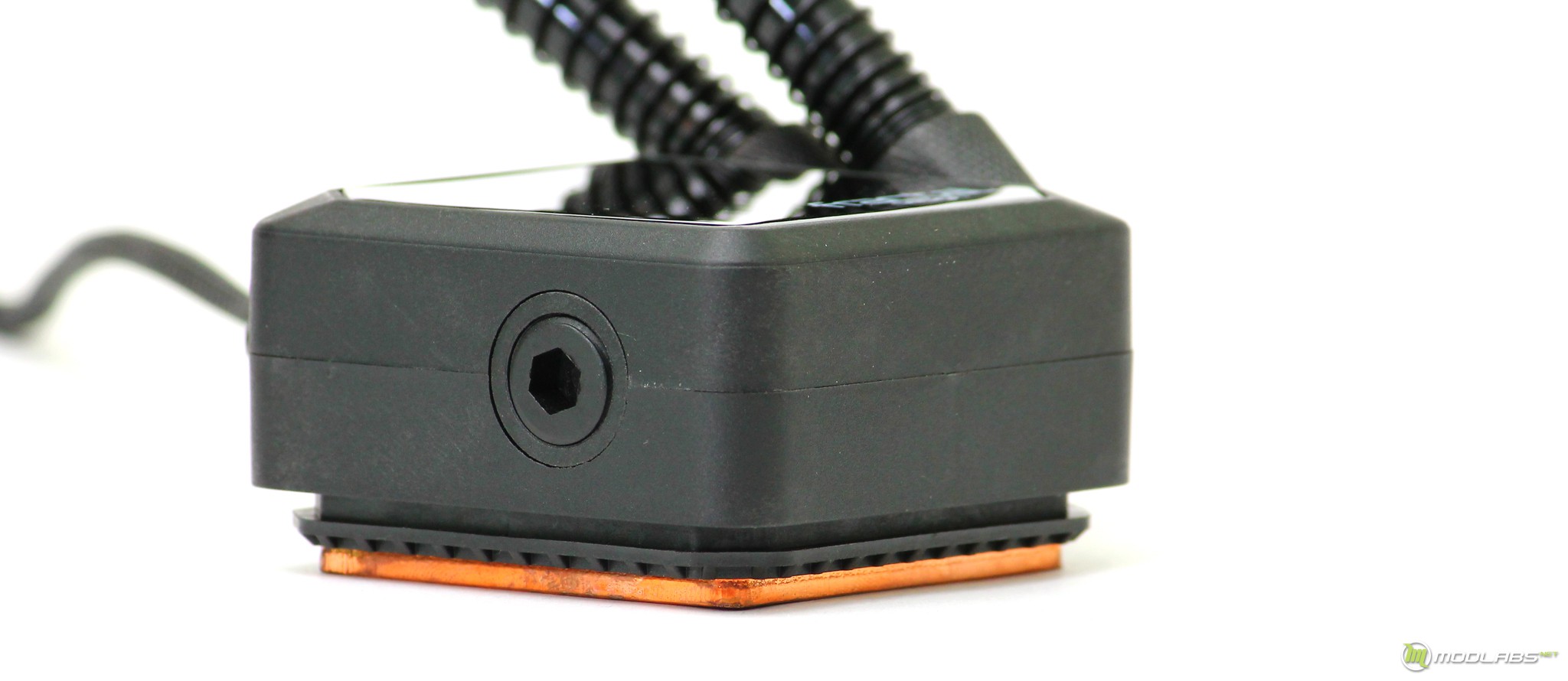

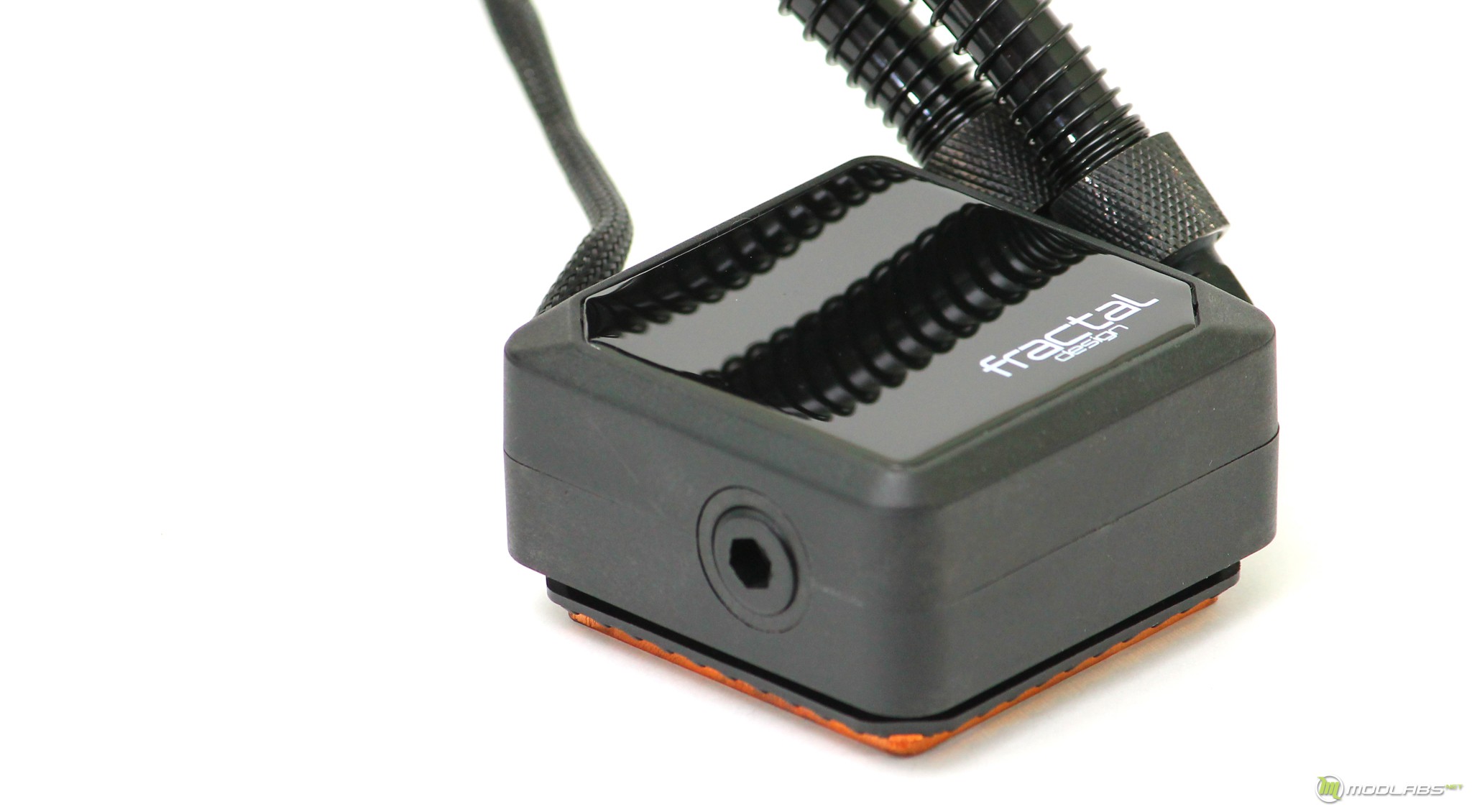

Блок помпы в целом достаточно стандартный и не отличается явными визуальными изысками. По бокам применяется матовый пластик, верхняя крышка располагает логотипом производителя и выполнена из глянца. Она, признать честно, очень хорошо собирает отпечатки пальцев и небольшие пылинки. Согласно спецификации производителя, помпа может прокачивать до 72 литров в час, а максимальный уровнем подъема находится на отметке одного метра, что не столь весомо для полноразмерных аналогов, но значительно для AIO-сегмента.

Kelvin S24 поддерживает возможность расширения и перезаправки контура. Для второй функции используется специальный разъем, он располагается на боковой грани. Интересно что производитель рекомендует проверять и в случае необходимости дополнять уровень дистиллированной воды раз в два года.

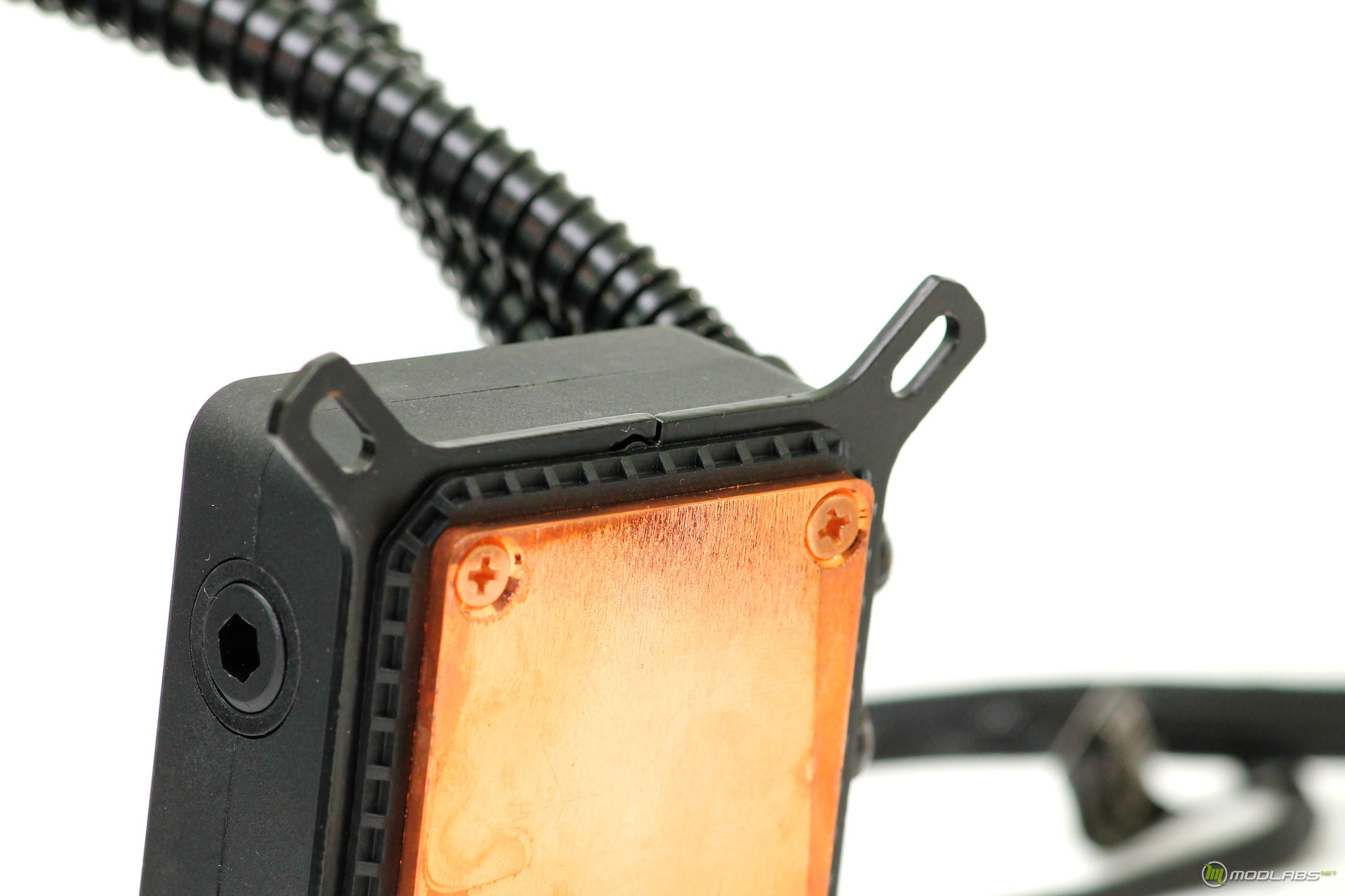

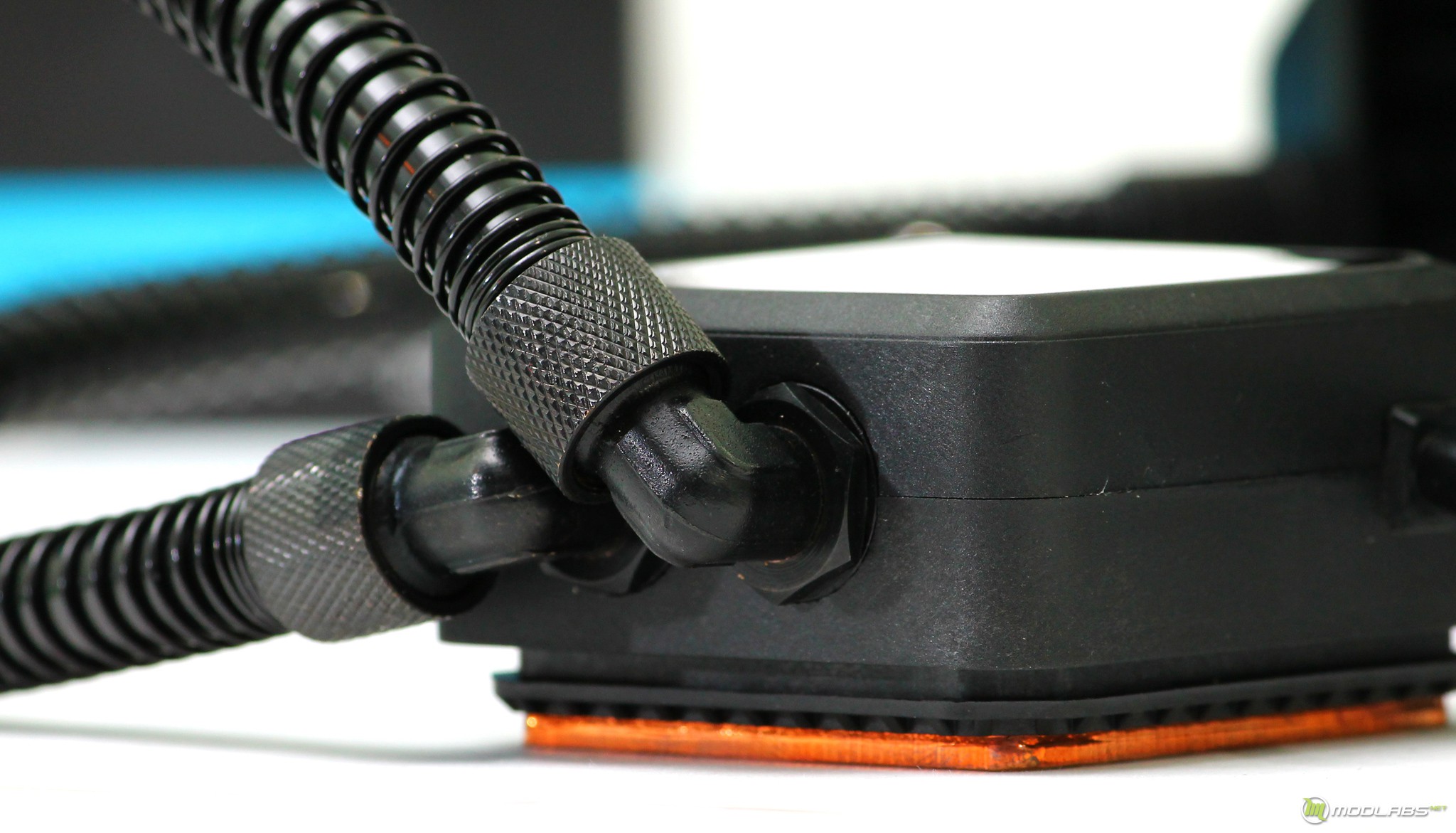

Как и в случае радиатора, на блок помпе применяются полноценные фитинги, но здесь они Г-образные и могут вращаться в плоскости своего основания.

ЧТО С ОСНОВАНИЕМ?

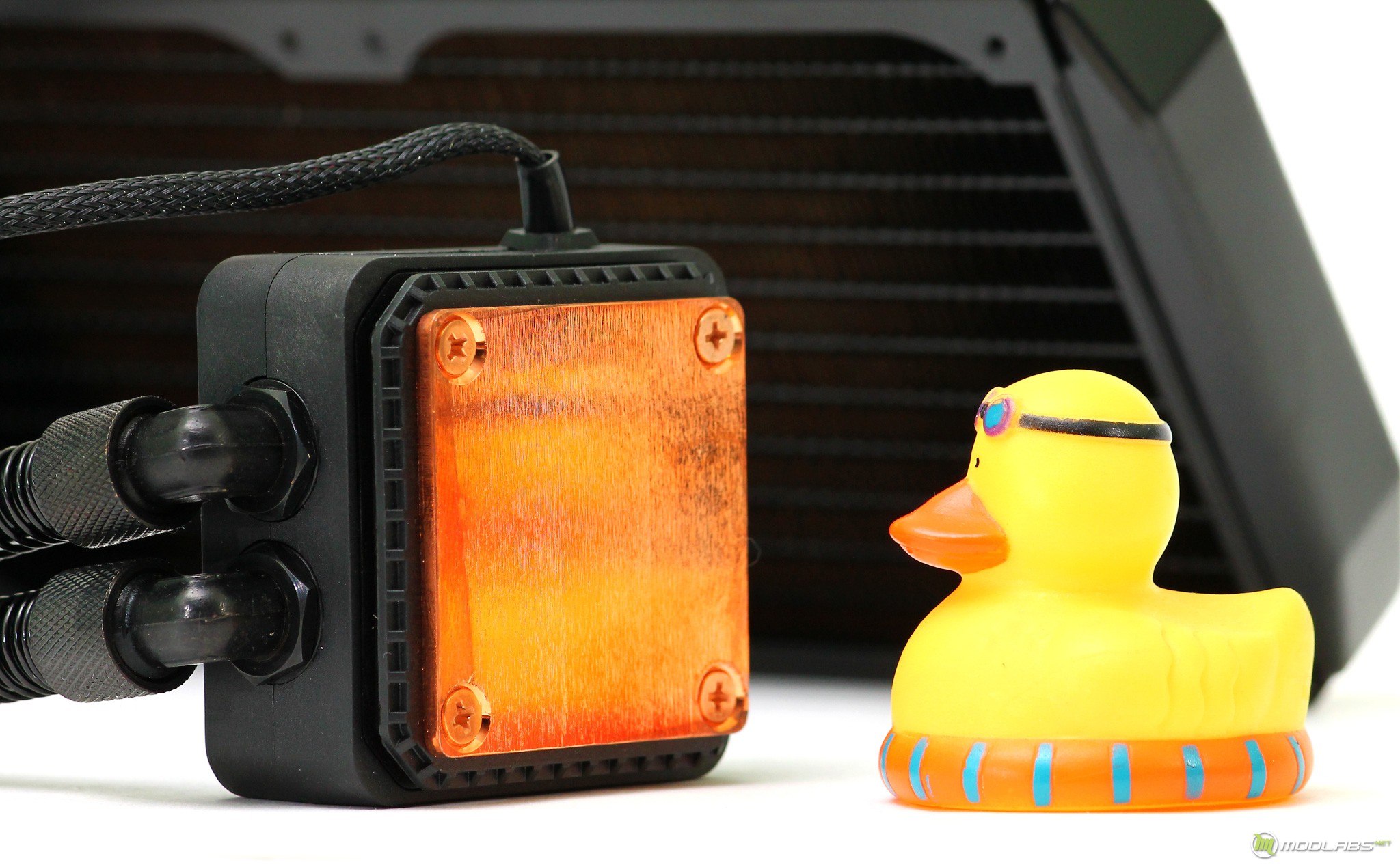

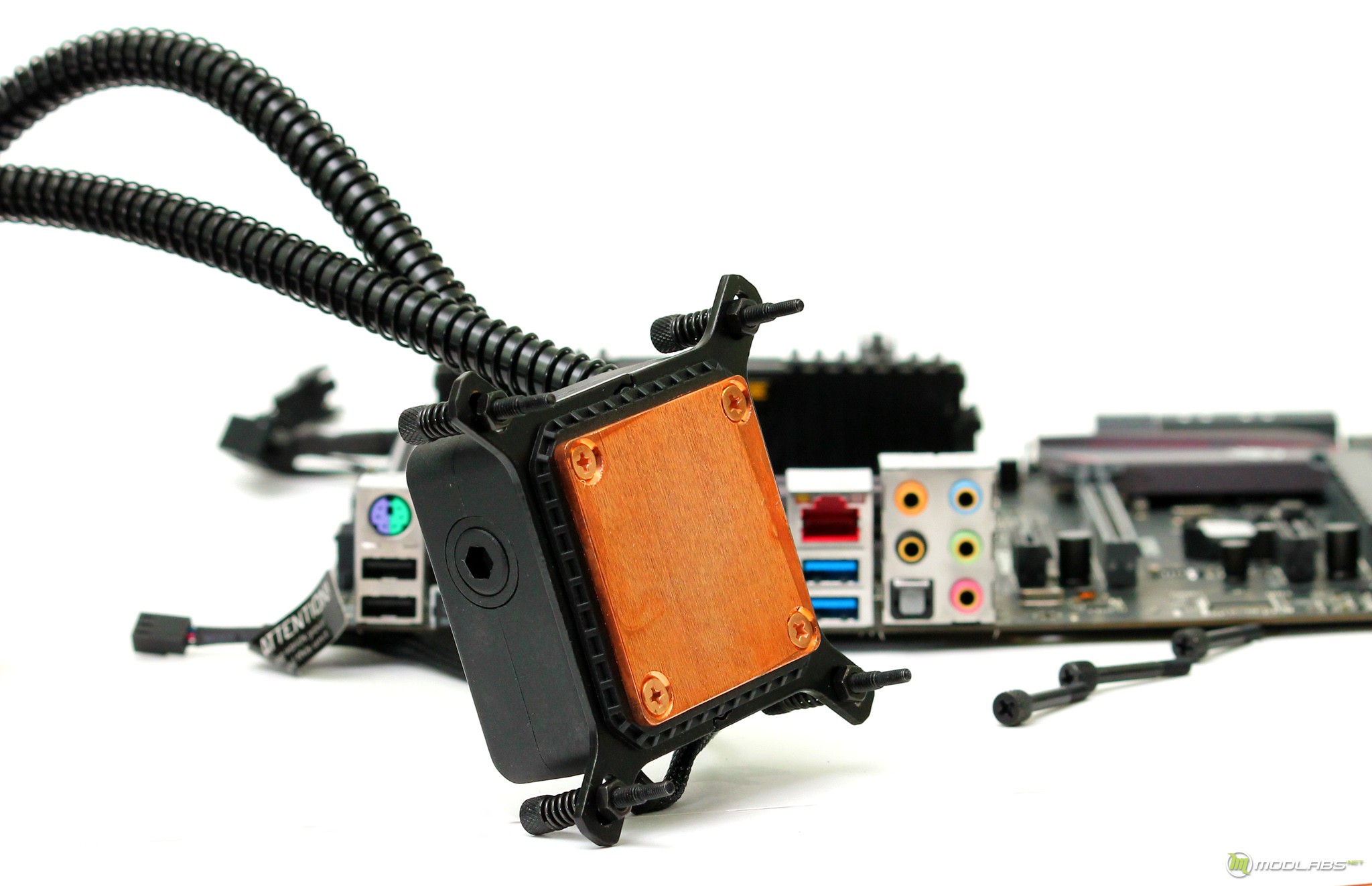

Медное основание не имеет какого-либо покрытия, да и его обработка находится на достаточно низком уровне: следы фрезы явно видны и ощутимы. Давненько я не видел аналогичного «качества» обработки.

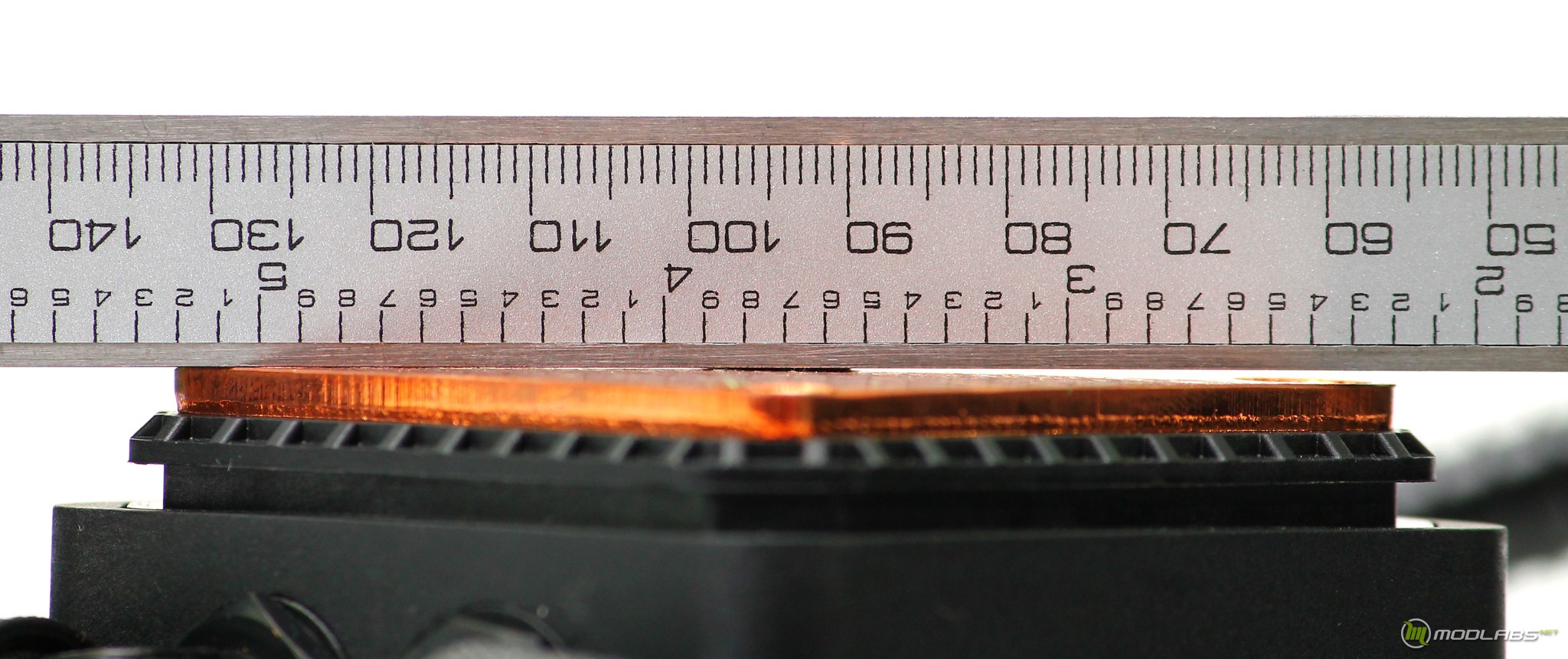

Тест на ровность вызвал несколько противоречивых ситуаций. При проверке от грани к грани был обнаружен явный завал краев.

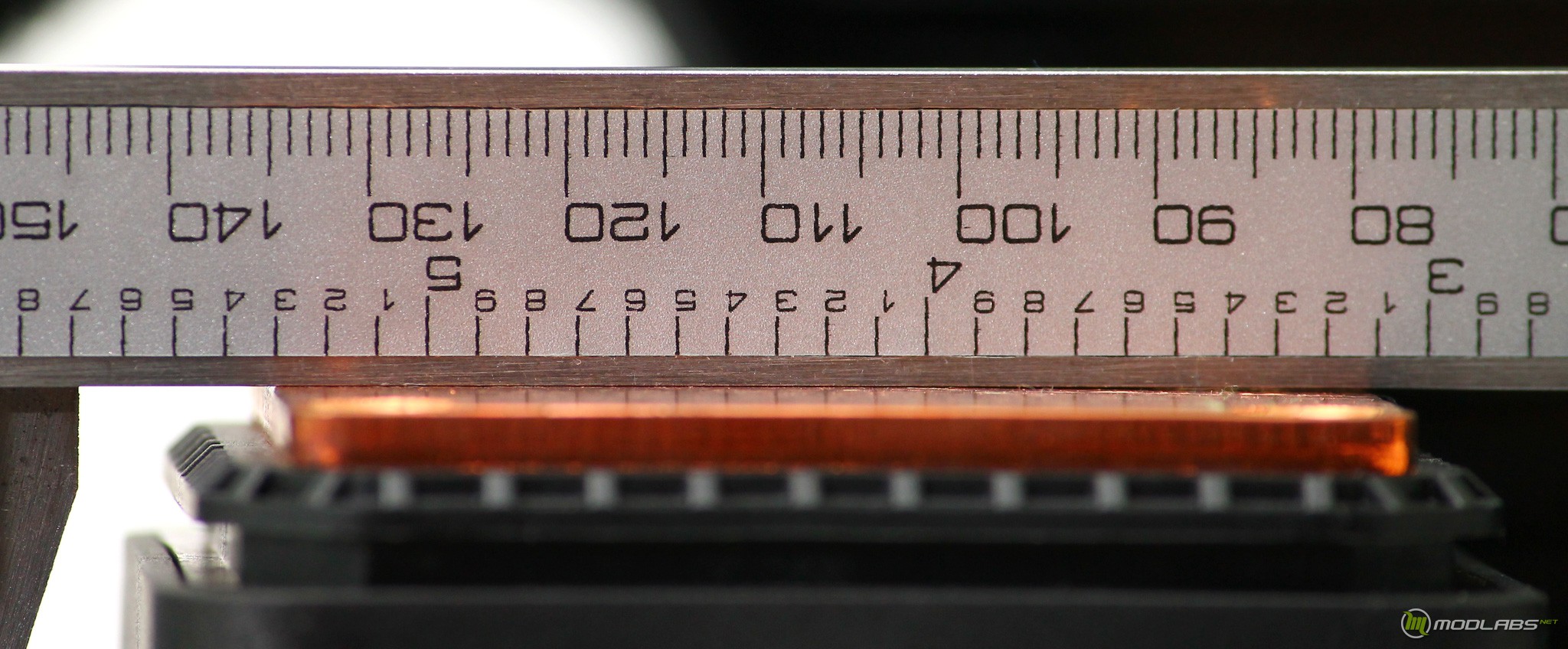

Однако, в центральной области, при параллельном расположении к фитингам, мы получали более ровную картинку, но опять же с завалом края.

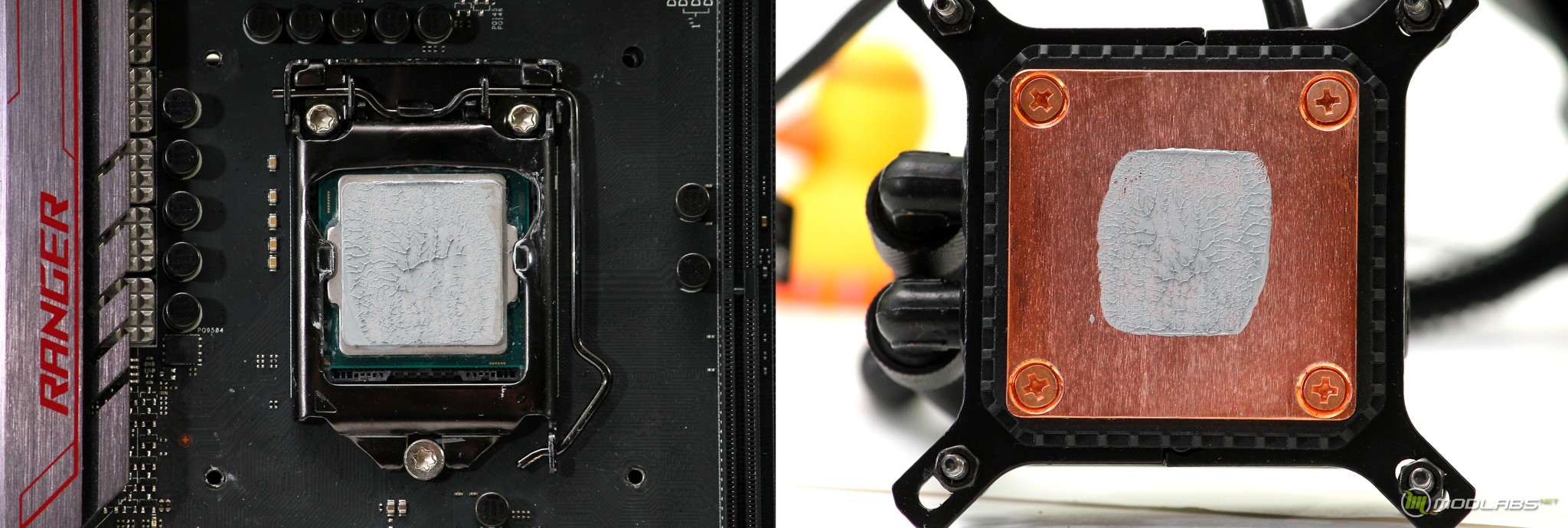

Столь противоречивые замеры мы сразу решили проверить непосредственно на процессоре. На стендовом Intel Core i5 6600K отпечаток получился весьма посредственным. Подтвердились завалы края и не самый ровный прижим центральной области. Хотя, с учетом небольшого кристалла Skylake, может это и не так сильно повлияет на результаты тестирования.

КОМПЛЕКТНЫЕ ВЕНТИЛЯТОРЫ

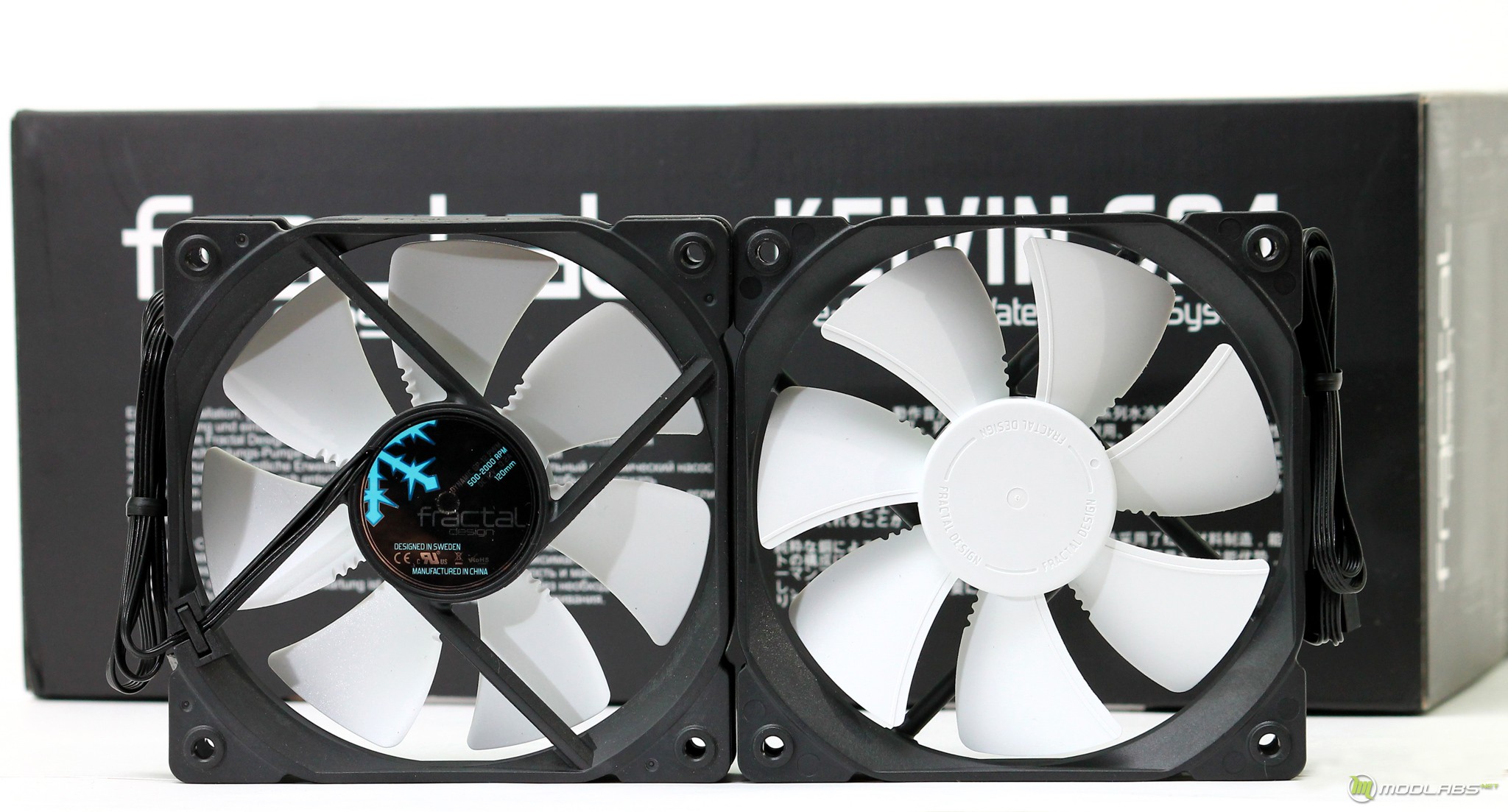

В комплекте поставки, для активного отвода тепла, используется пара вентиляторов производства самих Fractal Design, их название Dynamic GP-12. По сути это достаточно обычная 120’ка c белой крыльчаткой, которая поддерживает ШИМ-управление и основывается на «гидравлическом» подшипнике. Примечателен возможный диапазон работы: от 500 до 2000 об/мин.

Далее мы переходим к установке Kelvin S24 на тестовую систему

Установка, Тестирование, Подведение итогов

Теперь поговорим о процессе сборки, он весьма нетривиальный. Изначально пользователю необходимо выбрать прижимную пластину для своей платформы. В любом случае она состоит из двух составных частей и сводится в области основания блок помпы. Изначально сей подход вызывает сомнение, но после установки всей конструкции убеждаешься в его прочности.

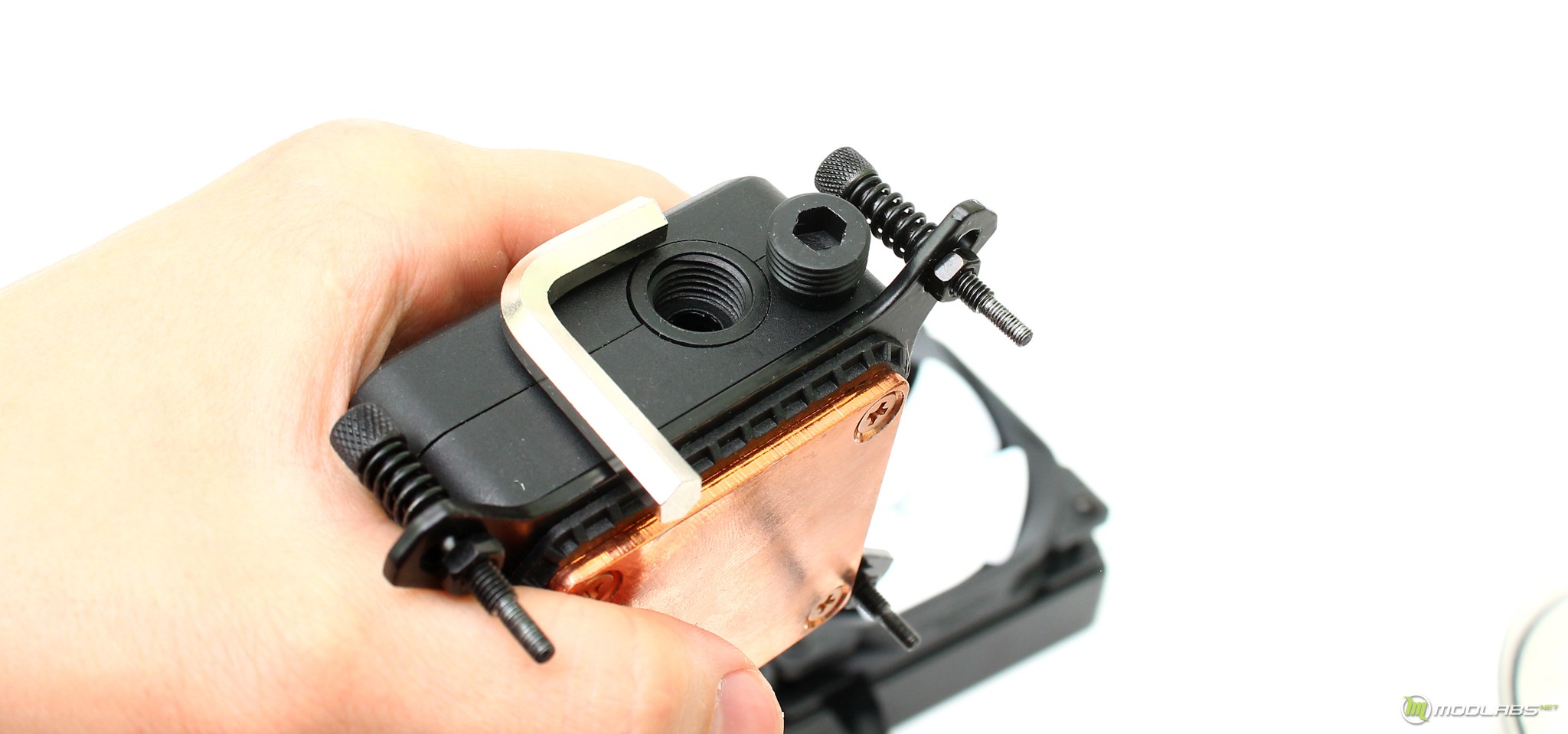

Следующий не стандартный шаг: на прижимной планке нужно собрать прижимные болты: ставим болт, пружину, подкладываем шайбу и притягиваем конструкцию комплектной гайкой. Подход, конечно, оригинальный и позволяет унифицировать некоторые элементы, но после предустановленных болтов на той же Noctua смотрится все это не совсем интересно.

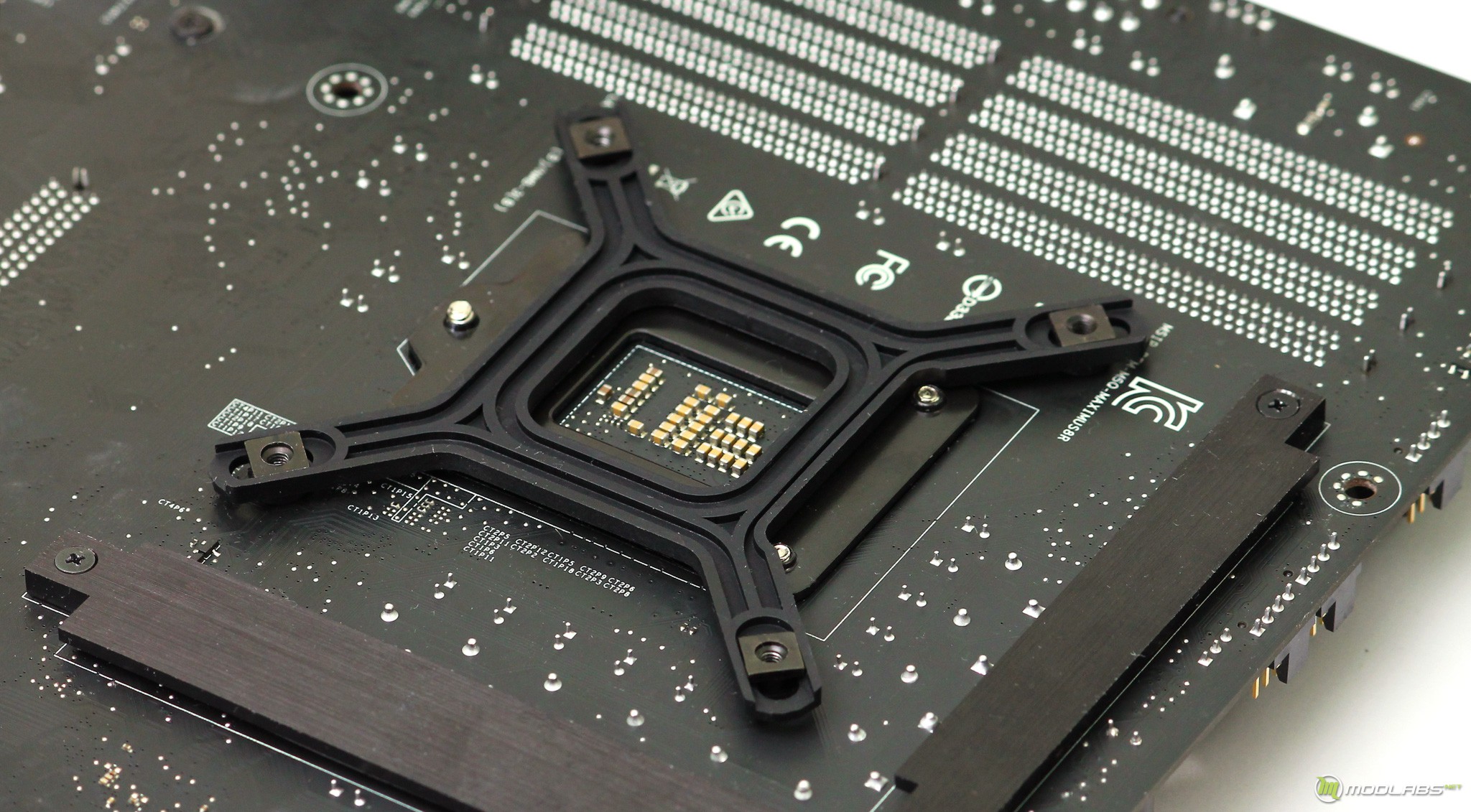

Бекплейт. Здесь ребята из Fractal Design меня немного удивили. Медный радиатор, возможность расширения и полноценные фитинги, а бекплейт пластиковый и не самый бронебойный. Конечно, аналоги тоже применяют похожее, но хотелось бы вариант по серьёзнее.

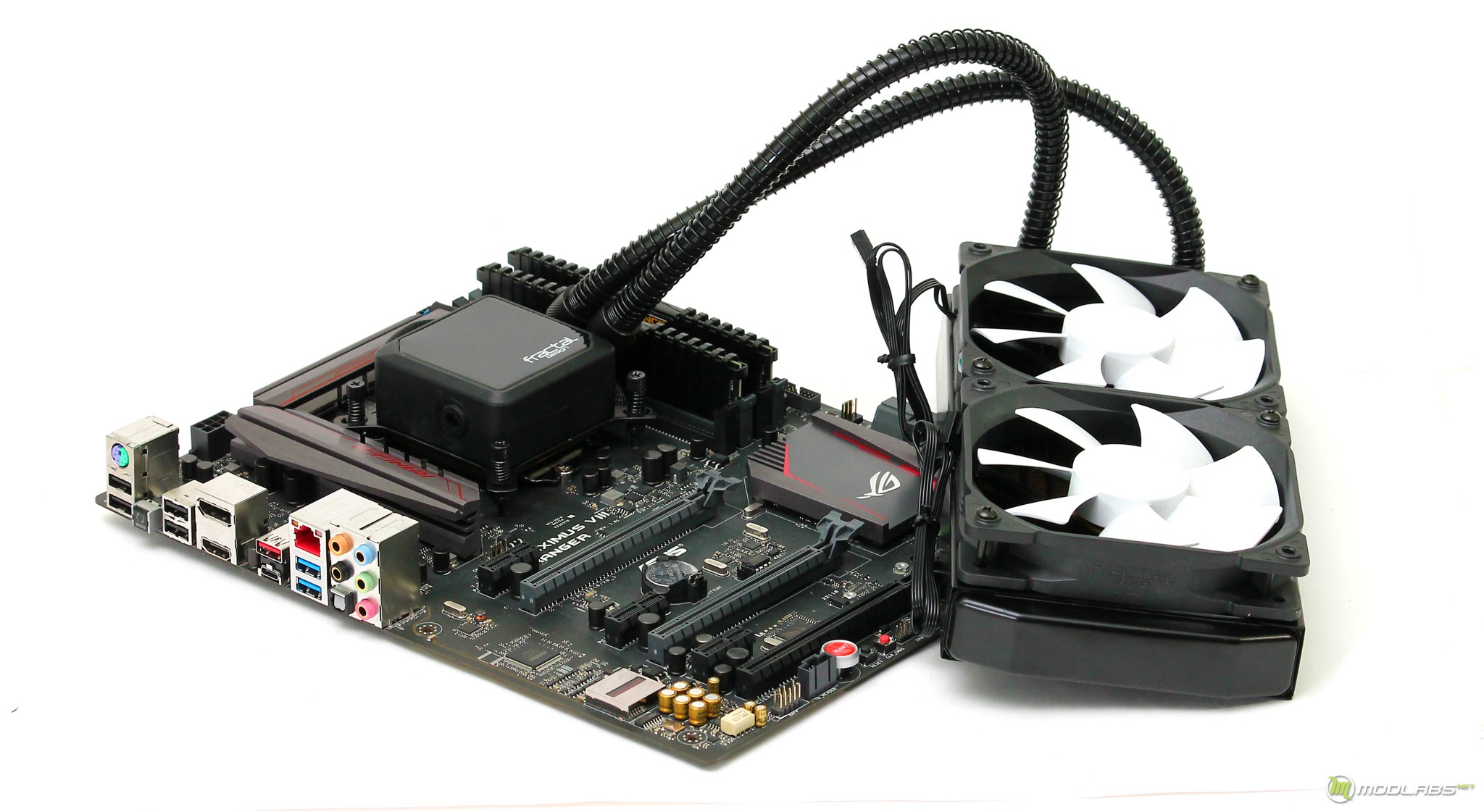

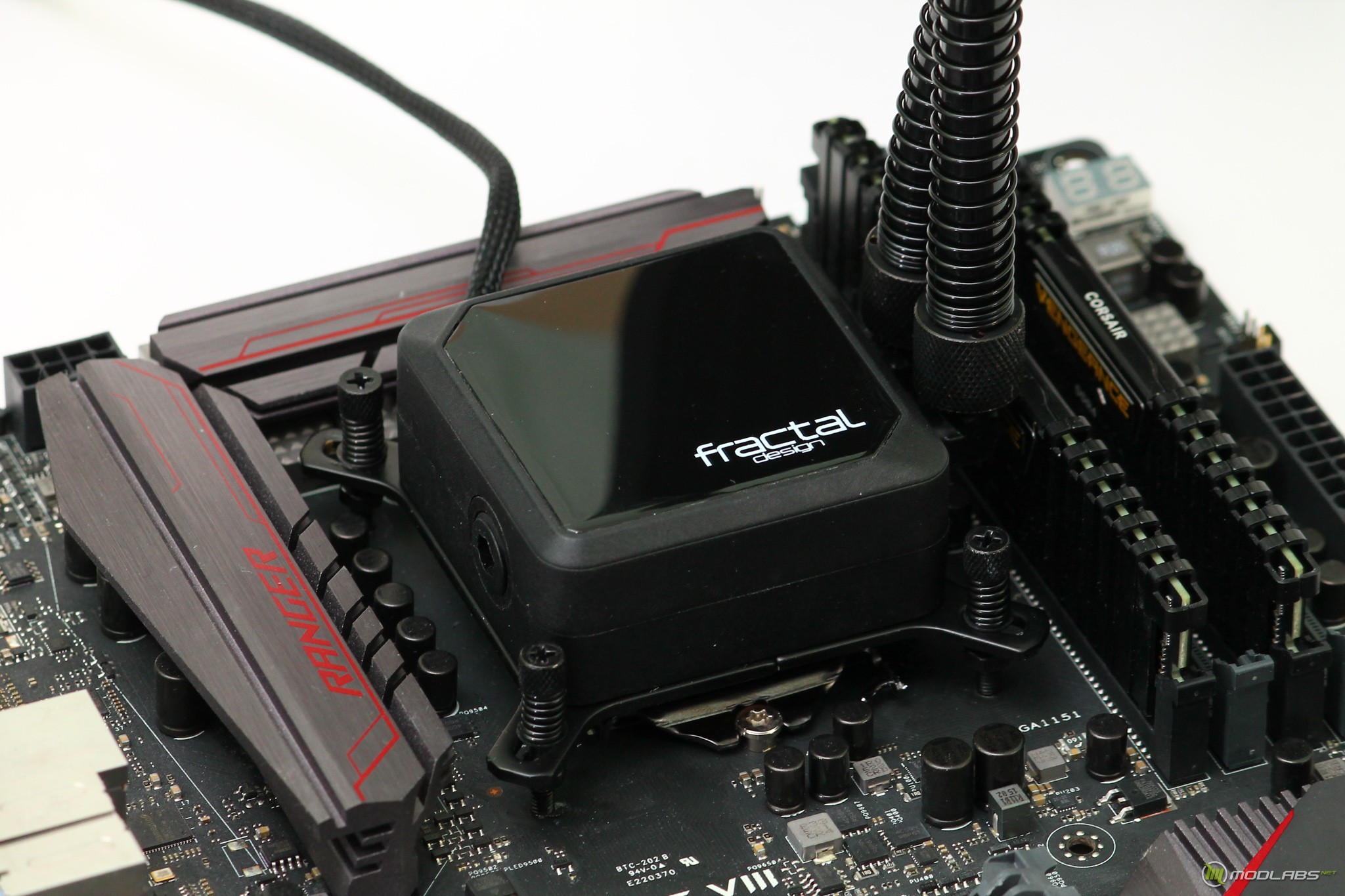

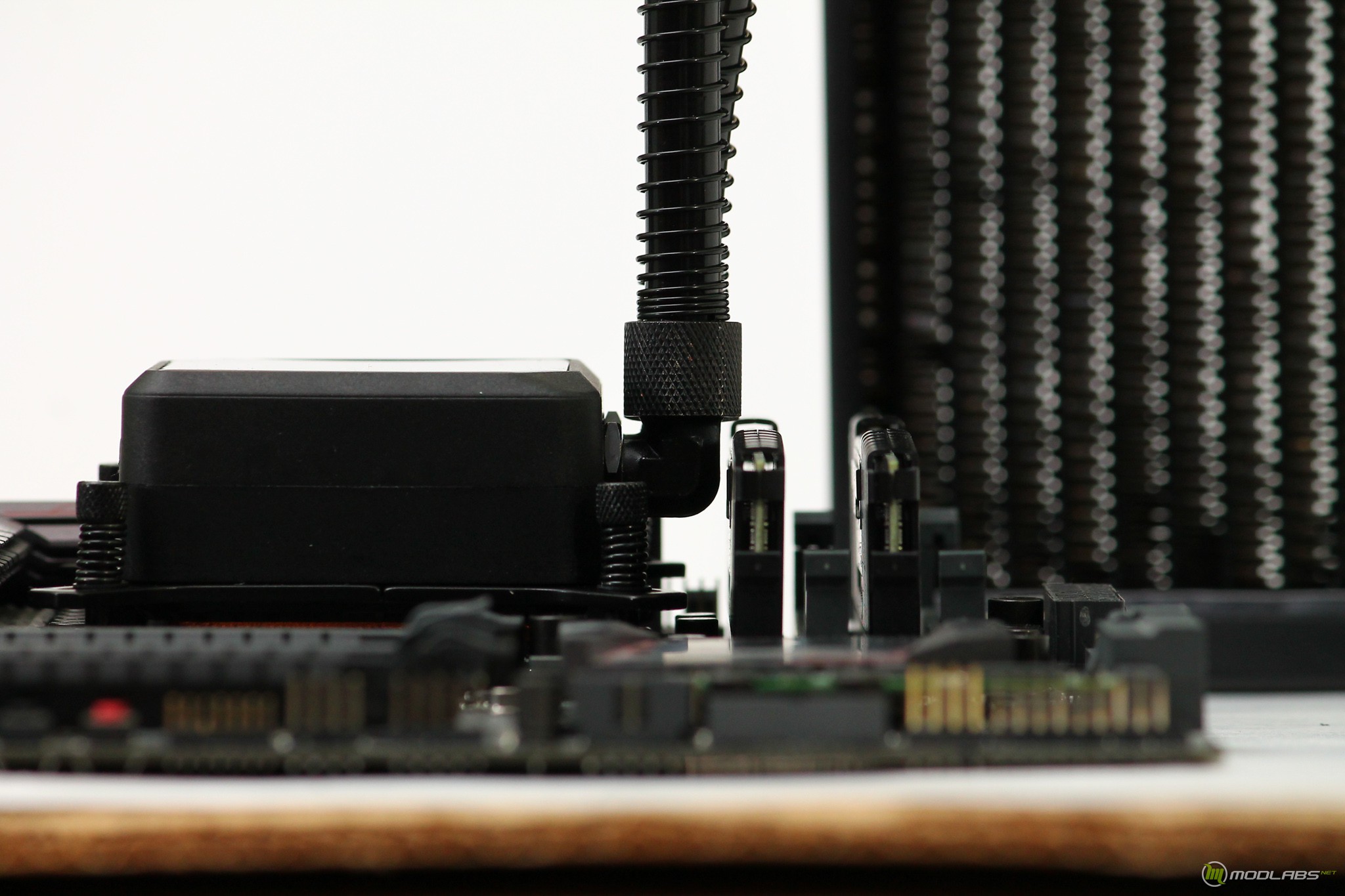

После крепления блок-помпа смотрится весьма обычно.

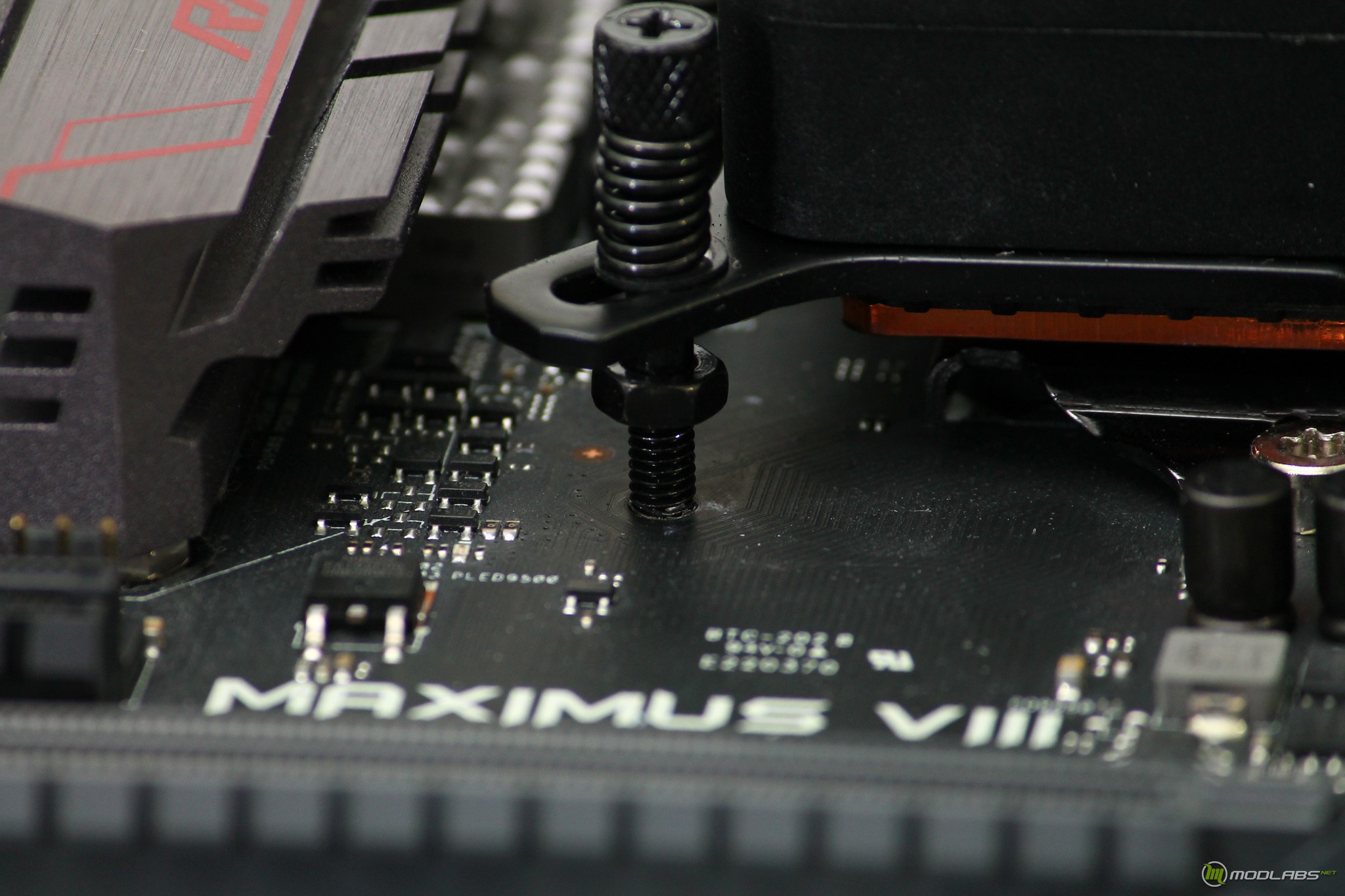

В случае с тестовой материнской платой, совместимость с первой планкой памяти есть, даже без касания, но при вращении накатная головка фитинга все же может воздействовать на радиатор оперативной памяти. Поэтому с планками без радиаторов нужно быть поаккуратней.

Далее хочется отметить, что посадочные места бекплейта находятся вровень с платой и в момент начала прокрутки винты нужно направить в резьбу. При полной же протяжке расширяющийся болт может начать контактировать с платой. В общем, все устанавливается, но обладает минимумом защиты от неосторожных воздействий.

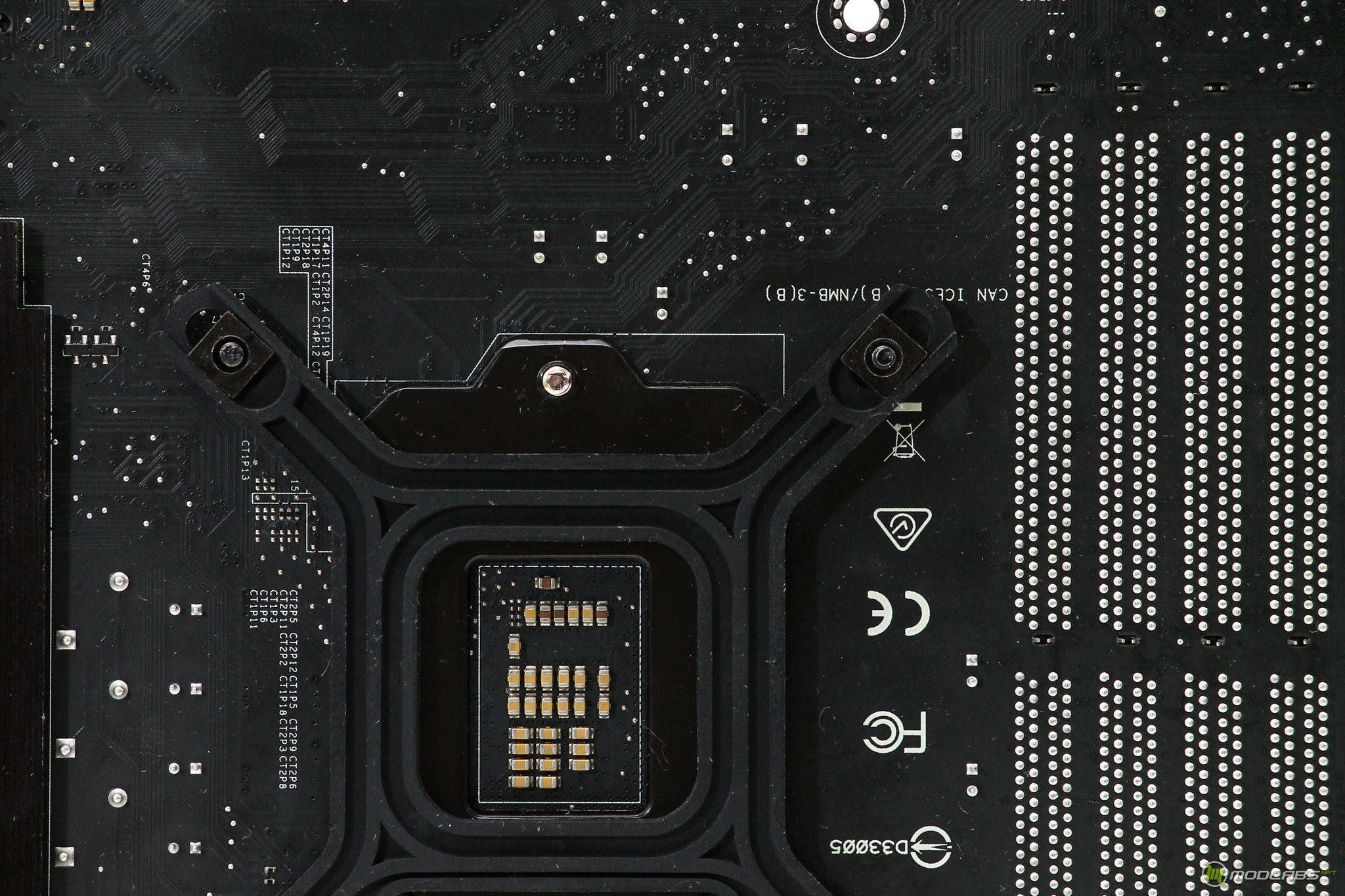

После полной протяжки бекплейт начинает выглядеть следующим образом.

ТЕСТИРУЕМ

На этом визуальный осмотр можно окончить, переходим к тестированию. Для этого мы использовали тестовый стенд со следующей конфигурацией.

• Процессор: Intel Core i5 6600K;
• Видеокарта: Sapphire Nitro R7 360 2G D5;
• Материнская плата: ASUS Maximus VIII Ranger;
• Оперативная память: Corsair VENGEANCE LPX CMK8GX4M2A2666C16 8 ГБ (2X4 ГБ);
• Жёсткий диск: Transcend MTS600 TS256GMTS600 (для системы);
• Блок питания: Corsair RM1000.

В ходе тестирования частота и напряжение процессора были зафиксированы вручную на отметке 4700МГц при напряжении 1.456В, все опции энергосбережения были отключены. Опции управления оборотами вентиляторов по умолчанию так же были отключены. Хочу отметить, что стендовый процессор прошел процедуру скальпирования, и теперь хранит пару капель жидкого металла под своей крышкой.

Тестирование происходило в трех режимах работы вентилятора. В качестве Burn-теста выступала программа LinX 0.6.5, температура процессора контролировалась утилитой Real Temp TI.

Измерения шумовых характеристик проходили с помощью цифрового шумомера, с расстояния ~30см, минимальной границей измерения шума является 30дБ, уровень шума в помещение равняется 31,6-32,1дБ, данные ниже 32,1-33,1дБ можно считать абсолютно бесшумными, погрешность может составлять 1,5-2дБ. Результаты разбиты на три блока, по скорости вращения вентиляторов.

В первую очередь мы проверили режимы работы помпы: штатный, с использованием комплектного переходника и минимально доступный (при использовании реобаса). Температура замерялась на максимальных оборотах вентиляторов, для измерения уровня шумы в этом тесте вентиляторы выключались.

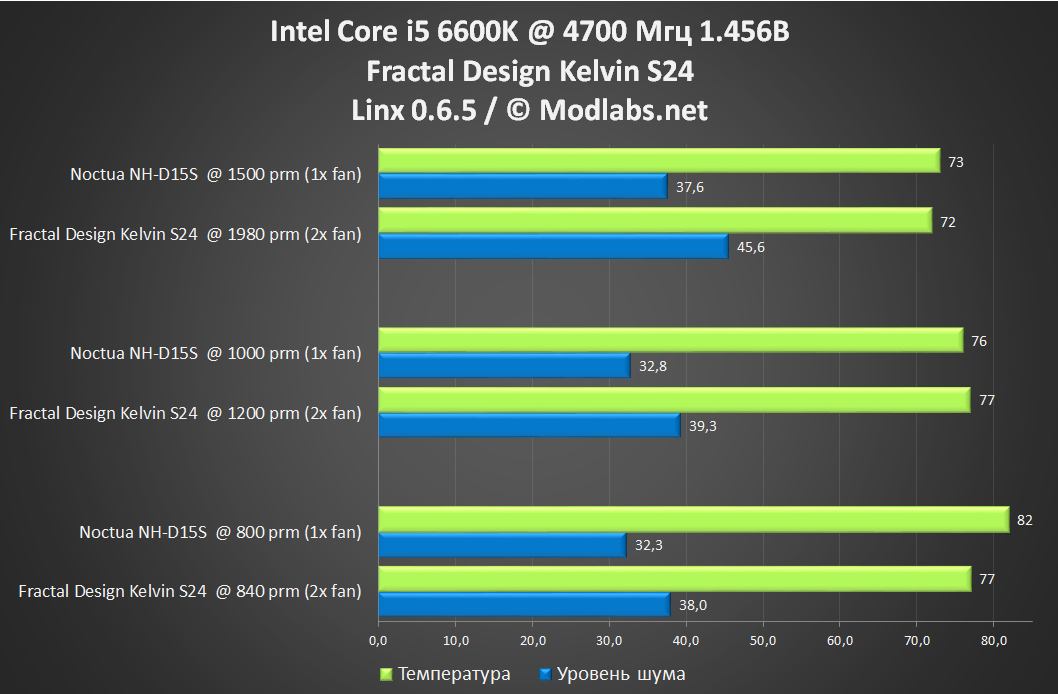

Далее мы провели стандартные тесты в нагрузке, конкурентом выступал хороший воздушник Noctua NH-D15S.

Обороты помпы – это первое с чего хочется начать анализ результатов. Отметим сразу, во всех штатных режимах помпа была достаточно шумной. Более-менее комфортных планок удалось добиться только с применением реобаса, но на открытом стенде она продолжала быть слышимой. Так же в этом режиме мы наблюдали явное падение общей эффективности. На основании этого теста складывается впечатление, что Kelvin S24 не будет поддерживать планку эффективности при расширении контура (речь идет о микроканальном ватерблоке видеокарты). В стандартном тестировании мы использовали максимальные обороты помпы.

Идем далее. Можно сказать, что в двух «высокоОборотистых» режимах Kelvin S24 немного выигрывает у Noctua NH-D15S благодаря только паре сотен лишних оборотов вентиляторов, которые на максимальном режиме очень хорошо слышны в комнате, где происходит тестирование. В режиме минимальных оборотов Kelvin S24 сохраняет очень хороший уровень производительности, чувствуется наличие медного радиатора, но из-за помпы не может перейти в режим «тишины».

Резюмируем

Наверное, Fractal Design Kelvin S24 является самой не ординарной системой жидкостного охлаждения, которая за последнее время побывала на нашем тестовом стенде. Ее однозначно отличительной особенностью является медный радиатор, шланги и фитинги из «полноразмерного» сегмента приносят некую универсальность, а возможность расширения контура и упоминания о дозаправке и вовсе ломают сложившийся шаблон…

В режиме минимальных оборотов Kelvin S24 демонстрирует очень добротный уровень производительности, но не переходит на сторону тишины и продолжает напоминать о своем присутствии. Конечно, помпу можно замедлить и в пределах глухого корпуса она может и затеряется… Но это повлечет за собой падение производительности и некую разбалансировку системы, которую закладывал производитель. Да и возможности расширения после этого встанут под вопрос.

На момент публикации материала (ох уж этот январь 2016’того…) в столичной рознице за Kelvin S24 просили порядка 10300 рублей. С таким ценником у кельвина есть парочка прямых конкурентов-аналогов и масса вариантов подешевле. И все бы было оправдано, будь помпа немного тише...
