Опубликована возможная конфигурация архитектуры 28-нм ядра NVIDIA GK106 поколения Kepler

Рубрики: Новости индустрии
Метки: | |
Дата: 06/09/2012 12:40:06
Подписаться на комментарии по RSS

Один из журналистов портала videocardz.com, который уделяет внимание исключительно новинкам на рынке графических ускорителей, ссылаясь на свои солидные познания по теме архитектуры современных GPU, а также опубликованные ранее в Сети сведения, разместил снимок схематического строения нового 28-нанометрового ядра NVIDIA GK106 генерации Kepler, которое должно послужить основой для предстоящей видеокарты GeForce GTX 660. Поскольку NVIDIA в создании новых модификаций чипов семейства Kepler применяет модульный подход, то представить себе архитектуру будущего GPU не так уж и сложно.

NVIDIA Kepler

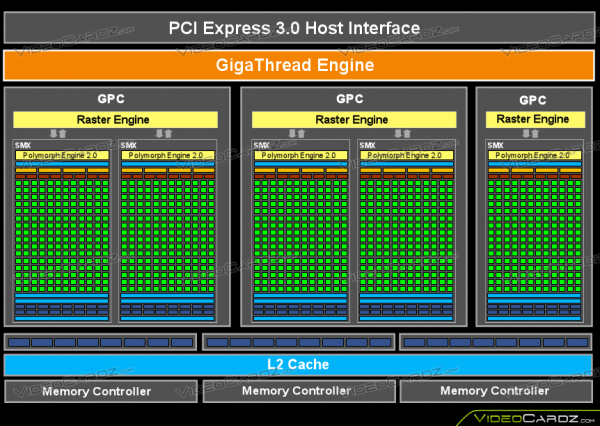

NVIDIA GK106

Итак, известно, что в базовой версии кристалл GK106 содержит 960 потоковых CUDA-процессора, которые распределены между пятью мультипроцессорами SMX; в свою очередь мультипроцессоры SMX разделены между тремя вычислительными кластерами Graphics Processing Clusters (GPC), на один из которых приходится лишь один SMX, остальные два получили по паре таких модуля. В состав каждого потокового мультипроцессора вошло 192 CUDA-ядра и 16 текстурных блока TMU (Texture Mapping Unit). Путем несложных вычислительных операций мы в итоге получаем заявленное для GK106 общее число CUDA-ядер, равное 960 единицам, а также 80 TMU.

NVIDIA Kepler

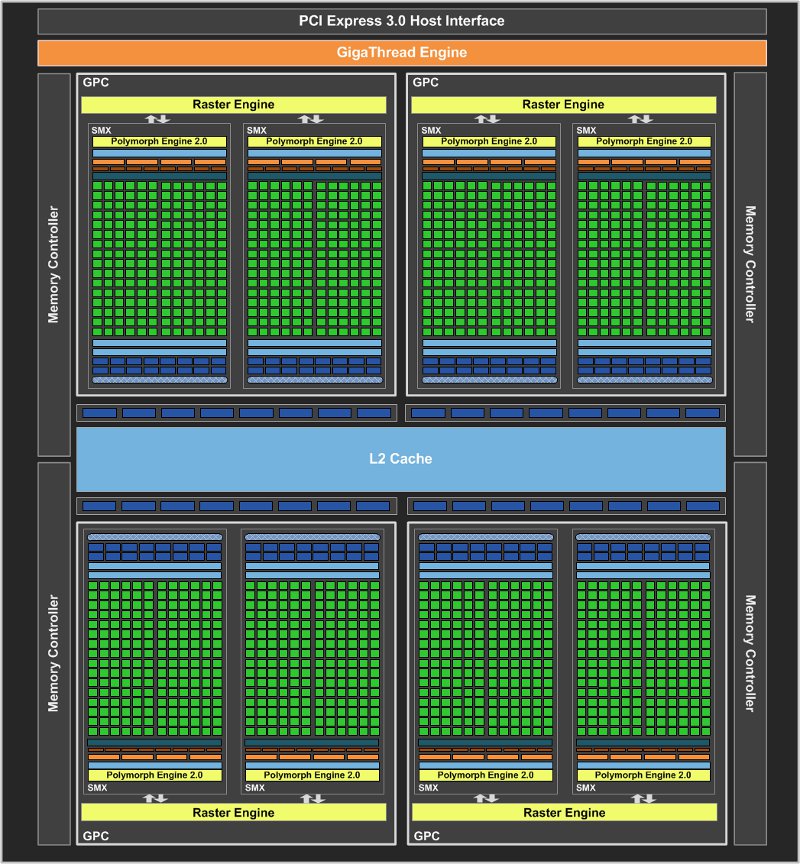

NVIDIA GK104

Также отмечаем, что чип содержит три растровых движка (Raster Engines), 192-битный интерфейс управляется при помощи трех 64-битных контроллеров. На каждый контроллер VRAМ приходится по 128 КБ кэша L2 (общий объем кэша GPU равен 384 КБ) и 8 растровых блока (Raster Operating Unit). Таким образом, суммарное количество ROP составляет 24 штуки. По данным videocardz, всего в составе ядра GK106  будет насчитываться 2,54 миллиарда транзисторов, что ровно на один миллиард меньше чем у GK104.

Сводная таблица характеристик 28-нанометровых ядер поколения NVIDIA Kepler приводится ниже.

NVIDIA Kepler

Ну что же, уже совсем скоро мы с вами сможем узнать, насколько журналисты сайта videocardz.com оказались близки к истине.

В Сети представлен снимок 28-нанометрового ядра NVIDIA GK106

Рубрики: Новости индустрии
Метки: |
Дата: 30/08/2012 10:07:31
Подписаться на комментарии по RSS

Довольно интересная новость сегодня просочилась в Сеть относительно будущего графического ускорителя NVIDIA GeForce GTX 660, а точнее ядра, на котором он может базироваться. Напомним, по слухам, основой для данной видеокарты должна была послужить очередная модификация чипа GK104, однако после того как наши зарубежные коллеги опубликовали снимки GPU GK106, можно предположить, что именно ему суждено стать сердцем главной mainstream-модели серии GeForce 600.

NVIDIA GK106

GK106 и GK104

Как видно из представленного снимка, GK106 будем немного меньше GK104, при этом он прямоугольной формы, в то время как старшее ядро квадратной формы. Стоит отметить, что масштаб снимков может быть не соблюден и тогда наши предположения окажутся в корне неверными. Чип маркирован как GK106-400-A1, и если то, что он станет основой видеокарты GeForce GTX 660 правда, тогда в его конфигурацию войдет 1152 потоковых CUDA-процессора и 6 мультипроцессоров SMX.

Похоже, с релизом оставшихся представителей серии NVIDIA Kepler калифорнийский разработчик затеял какую-то непонятную игру, результаты которой мы, возможно. увидим уже 6 сентября.

Опубликованы предварительные характеристики GeForce GTX 660 на ядре NVIDIA GK106

Рубрики: Новости индустрии
Метки: | | |
Дата: 10/04/2012 12:05:25
Подписаться на комментарии по RSS

Как известно, компания NVIDIA помимо GeForce GTX 680 планирует в недалеком будущем предложить покупателям еще пару графических ускорителей на базе 28-нанометрового ядра GK104. Если верить предварительным данным новинки получат названия GeForce GTX 670 Ti и GeForce GTX 670 и могут поступить на прилавки розничных точек продаж примерно в мае. Как сообщают зарубежные источники, третьим чипом на архитектуре NVIDIA Kepler (вслед за GK104 и GK107) может стать GK106, который придет на смену GF116 (40-нм NVIDIA Fermi) в 200-долларовый сегмент, где в настоящее время у калифорнийского разработчика представлена видеокарта GeForce GTX 550 Ti. Ядро GK106 пока что станет основой лишь для одного десктопного адаптера, имя которому GeForce GTX 660.

NVIDIA GK106

Спецификации будущей новинки следующие:

  • 28 нм, площадь кристалла 210 мм², архитектура Kepler
  • два графических вычислительных кластера Graphics Processing Clusters (GPC)
  • четыре потоковых мультипроцессора Streaming Multiprocessors (SMX)
  • 768 потоковых CUDA-ядер
  • 64 текстурных блока TMU
  • 24 блока растеризации ROP
  • 192-битный интерфейс памяти
  • 1,5 ГБ или 2 ГБ видеопамяти GDDR5
  • шина PCI-Express 3.0
  • TDP 130 Вт
  • производительность сравнимая с GTX 560 Ti и HD 6950
  • конкурент серии Radeon HD 7800

Знакомимся с возможным графиком релиза графических ускорителей NVIDIA Kepler

Рубрики: Новости индустрии
Метки: | | | | |
Дата: 18/01/2012 11:44:19
Подписаться на комментарии по RSS

Компания Advanced Micro Devices уже успела познакомить мировую общественность с планируемым графиком выпуска своих новейших графических ускорителей марки Radeon. Адаптер Radeon HD 7970 на базе GPU Tahiti XT был анонсирован еще в прошлом году (22 декабря) и благополучно стартовал в продаже, уже в конце нынешнего месяца ожидается выход еще одного представителя серии Radeon HD 7900 – HD 7950 (Tahiti Pro). Следующие видеокарты нового поколения от AMD появятся на прилавках с февраля по март.

NVIDIA Kepler

А вот компания NVIDIA пока что не спешила обнародовать свои планы по выпуску 28-нанометровых ускорителей на ядрах NVIDIA Kepler. Популярному зарубежному ресурсу Fudzilla все же удалось раздобыть приблизительный график релиза адаптеров GeForce 600. Согласно имеющимся данным, флагманская одночиповая карта GeForce GTX 680 на базе GPU GK100 выйдет где-то в апреле текущего года. Видеокарты на более медленном чипе GK107 стартуют в мае, в то время как решения на базе GK106 планируется выпустить только в июне. Что касается видеокарт, в основе которых будет использовано ядро GK108, то эта информация пока что остается недоступной для широкой общественности.

В Сети опубликованы спецификации 22-нанометровых видеоядер NVIDIA Kepler

Рубрики: Новости индустрии
Метки: | | | | | |
Дата: 06/01/2012 12:02:12
Подписаться на комментарии по RSS

В продвижении своих графических ускорителей на базе 28-нанометрового технологического процесса компания Advanced Micro Devices несколько опережает извечного соперника NVIDIA. В конце года состоялся официальный анонс адаптера Radeon HD 7970, кроме этого в Сети уже появилось немало информации о характеристиках других представителях линейки Radeon HD 7000. Дабы немного отвлечь покупателей от предстоящих новинок AMD, компания NVIDIA опубликовала спецификации своих 28-нанометровых GPU GK100, GK104, GK106, GK107 и GK108.

NVIDIA GK100, GK104, GK106, GK107 и GK108

На что сразу же хотелось бы обратить внимание, так это на неимоверное для видеокарт NVIDIA количество потоковых процессоров, что было нехарактерно для моделей предыдущих поколений. Так, чип GK104 содержит 1536 CUDA-ядер, 64 текстурных блока, 32 блока растеризации и будет функционировать на частоте 1050 МГц. Ширина шины памяти должна составить 256 бит, заявленное энергопотребление равно 225 Вт. Еще больше впечатляют характеристики GK100, в составе которого будет доступно 2304 потоковых CUDA-процессора. Топовый чип NVIDIA Kepler наделен 96 текстурными юнитами, а также 64 блоками ROP; номинальная частота GPU составляет 950 МГц, предусмотрена 512-битная шина памяти. TDP GK100 ожидается в районе 300 Вт.

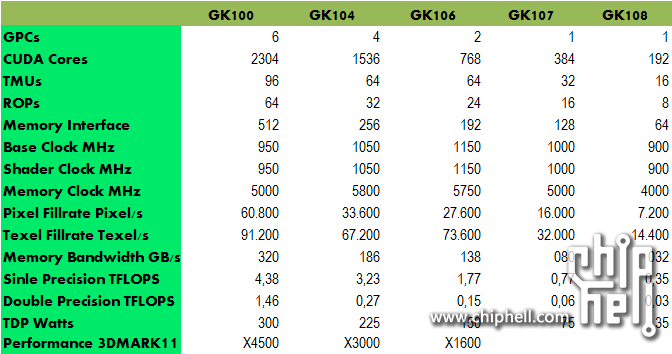

Прочие спецификации представителей нового 28-нанометрового поколения видеоядер NVIDIA Kepler сведены в нижеследующую таблицу:

NVIDIA GK100, GK104, GK106, GK107 и GK108
