Уже достаточно давно мы начали интересоваться компонентами для создания домашнего мультимедийного центра - подбирали кулеры для охлаждения процессора, знакомились с материнскими платами формата mini-ATX, изучали производительность APU от AMD. Сегодня мы продолжаем наши изыскания в этом направлении и хотим познакомить вас с полностью готовым мини-компьютером ZBOX ID89 Plus от компании ZOTAC, посмотрим, чем порадует нас эта машинка в качестве HTPC.

В плане дизайна ZOTAC верна себе, фирменный стиль читается во всех элементах оформления. Размер коробки, в которой поставляется ZBOX, сопоставим с оными у обычных ноутбуков. Имеется ручка, которая облегчает процесс транспортировки и избавляет вас от проблем поиска подходящего пакета :). На боковинах есть довольно информативное описание технических характеристик и всех доступных разъёмов устройства. Мы были удивлены, когда узнали, что имеется около 76 вариантов поставки ZBOX’ов, такое количество моделей получается благодаря категоризации по используемым платформам, наличию привода для чтения оптических дисков и т.п.. Например, на платформе Intel основаны 35 различных модели ZBOX’ов. Во всех случаях коробка оформлена идентично, лишь небольшая наклейка говорит о том, какой именно ZBOX находится внутри, при покупке обязательно обратите внимание, какую коробку вам выдали.

Бокс, в котором содержится ZBOX, достаточно прочен, он выполнен из плотного картона. Сам корпус ZBOX фиксируется полипропиленовыми прокладками, так что о повреждении устройства во время транспортировки волноваться не стоит. После вскрытия упаковки мы видим: мини-компьютер ZBOX, конверт с инструкциями и еще один контейнер с комплектом поставки.

Итак, внутри мы обнаружили:

• Руководство пользователя и Гарантийный талон;
• Инструкцию настройке устройства;
• DVD-диск с драйверам и утилитами;
• Блок питания с двумя кабелями для подключения к сети;
• Две антенны для Wi-FI и Bluetooth;
• Крепление VESA;
• Подставка для установки вертикально;
• Пульт дистанционного управления с батарейками;
• ИК USB-приемник с двусторонним скотчем для фиксации.
• Переходник DVI to VGA.

Инструкции хорошо проиллюстрированы, информация представлена также и на русском языке. В целом комплект поставки не вызывает нареканий. Интересно, что ZBOX поставляется без предустановленной операционной системы. Учитывая, что компания ZOTAC распространяет бесплатную Media Center OS, отсутствие предустановленной ОС мы считаем минусом, так-как это может вызвать затруднения у неопытных пользователей. Так же не совсем продуманным шагом является поставка драйверов на DVD-диске. Так-как само устройство не имеет DVD привода будет необходим дополнительный компьютер для переноса данных с DVD на ZBOX, ну или внешний DVD привод. Конечно,  можно скачать драйвера из интернета, но после установки обычной ОС Windows 7 ни один из сетевых адаптеров автоматически не «подхватил» драйвера. Мы считаем, что для распространения драйверов и утилит к таким устройствам лучше использовать  USB Flash накопитель или заранее выделять отдельный раздел диска, содержащий всё необходимое для корректной работы системы.

Наличие пульта дистанционного управления для компьютера, используемого в качестве мультимедийного центра, просто обязательно, здесь к ZOTAC нет никаких вопросов.  Пульт очень удобен в использовании, основные клавиши работают во всех мультимедиа приложениях, но дополнительные все же предназначены для систем на базе Windows Media Center Edition. Наличие двух IR-приемников, встроенный и выносной, так же является плюсом. При установке устройства в зоне видимости не нужно будет подключать дополнительный кабель, а при установке в труднодоступные места функционал дистанционного управления не пропадет. Для питания пульта используются две батарейки типа CR2032.Для установки ZBOX можно использовать крепление VESE или подставку. Первая обеспечит крепление на обратную сторону монитора\телевизора или стену, а подставка позволит установить ZBOX в вертикальном положении. Так же можно установить устройство горизонтально, без использования подставок.ZBOX ID89 Plus окрашен в черно-сырые цвета, поверхность корпуса - глянцевая. Корпус выполнен в форме прямоугольного параллелепипеда, линейные размеры которого составляют 188х188х51мм. На верхней крышке нанесен небольшой логотип ZOTAC, во время работы проявляется окружность, светящаяся синим цветом. Выглядит это довольно эффектно, но в ночное время свет от ZBOX может понравиться не всем, если вы предпочитаете спать в полной темноте, его придётся закрывать, только аккуратно, чтобы не перегрелся :)

Обратная сторона имеет отверстия для забора воздуха системой охлаждения, по углам находятся четыре резиновых ножки для изоляции вибрации и устойчивой установки. Благодаря этим ножкам ZBOX крепко держится на столе и случайное движение не заставит его упасть.

Все разъёмы расположились на боковых гранях ZBOX’а. Перечислим их:

• Аудиоразъем типа miniJack;
• Аудиоразъем микрофона типа miniJack;
• Картридер поддерживающий следующие форматы: SD,SDHC,SDXC и MMC;
• Один порт USB 3.0;
• Два светодиода индицирующих о работоспособности WI-FI и HDD;
• IR – Приемник для пульта ДУ;
• Кнопка включения питания имеющая красную и зеленую индикацию.

На обратной стороне:

• Гнезда  для подключения антенн Wi-FI и Bluetooth;
• Два порта USB 2.0;
• Два сетевых разъема RJ-45;
• По одному DVI и HDMI порту;
• Один оптический разъем S/PDIF Out;
• Гнездо для подключения питания.

Две другие грани нагружены гораздо меньше. Справа имеется один порт USB 3.0, а так же выходные отверстия системы охлаждения. Слева два болта, которыми фиксируется съёмная крышка и полость для фиксации подставки.

Раскрутив два вышеупомянутых болта, нижняя крышка ZBOX’а довольно легко отодвигается в сторону. Сразу после демонтажа крышки перед нами открывается система охлаждения и жесткий диск. Демонтировать жесткий диск можно раскрутив еще один болт, после этого мы получим доступ к разъемам оперативной памяти.  На плате распаяно два разъёма DDR3 SO-DIMM. Жесткий диск находится над памятью благодаря дополнительной плате-переходнику, которая поднимает HDD.

Система охлаждения имеет турбинное строение и чем-то напоминает охлаждение видеокарт времен 8800GTS немного уменьшенную в размерах. Радиатор изготовлен из алюминия и имеет медный теплосьемник. Крепление к плате осуществляется с помощью четырех болтов. В режиме простоя температура CPU колеблется в районе 48°C, в это время кулер едва ли выделяется на фоне тихой комнаты. Во время нагрузки стресс-тестом OCCT Perestroika 4.3.1 температура повысилась до 72°C, издаваемый СО шум стал выделяться чуть больше, однако критичным его назвать вряд ли возможно.

Демонтаж жесткого диска и оперативной памяти не лишает пользователя гарантии, данные процедуры детально описаны в руководстве пользователя. В качестве Wi-Fi адаптера используется Intel Centrino Wireless-N 135, поддерживаемые форматы 802.11b/g/n. Используются два сетевых контроллера Realtek RTL8168/8111 . Роль звукового кодека выполняет Realtek ALC892. На плате распаян рабочий SATA разъем, мы использовали его для копирования игровых тестов на жесткий диск ZBOX, жаль, что пришлось использовать дополнительный блок питания для нашего HDD, поскольку подключить винчестер внутри ZBOX было не к чему. Так же хочется отметить, что над DVI разъемом имеется съёмная боковина.

В нашем вареанте ZBOX установлен двухъядерный процессор Intel Core i5-3470T с тактовой частотой 3.2 GHz, в режиме Turbo Boost частота увеличиватется до 3.6 GHz. Процессор иготовлен по технологии 22-нм, объём кеш-памяти 3-его уровня составляет 3 Мб.

Материнская плата основана на наборе системной логики Intel H61 Express. Перед полноценным использованием системы рекомендуем обновить BIOS устройства, в нашем ZBOX была зашита не самая актуальная версия. BIOS имеет аналогичный бюджетным материнским платам функционал, о разгоне говорить не приходится, но осуществить мониторинг температур, настроить интегрированные устройства и выбрать устройство для первоначальной загрузки возможно.

В нашей комплектации установлена одна планка DDR3, объёмом 4GB, производства компании SAMSUNG, серийный номер M471B5273DHO-CKO. Максимально поддерживаемый объем равен 16GB. Изначально отсутствие двухканального режима ограничивает производительность, однако это куда лучше, чем распаяная память, объём которой нарастить нельзя.

Забегая вперед, можно сразу сказать, что интегрированная графика Intel HD Graphics 2500, окажется сдерживающим фактором системы.

Используется жесткий диск формата 2.5" производства компании TOSHIBA, модель MQ01ABD050. Обьем ни много ни мало 500 Гбайт, объем буферной памяти 8 МБайт и скорость вращения шпинделя 5400 об/мин.

ZBOX ID89 Plus первый мини-компьютер, который попал к нам для тестирования, поэтому сегодня его конкурентом в прохождении тестовых приложений будет AMD A10-6700.  В предыдуших обзорах мы уже убедились, что процесоср A10-6700 является отличной базой для создания мультимидийного центра, давайте посмотрим на что способен ZBOX ID89 Plus в 2D и 3D приложениях.

Во всех играх разрешение составило 1920x1080 пикселей, все детали, доступные в опциях игры или настройках бенчмарка (кроме 3DMark) были выставлены на среднем уровне. Для минимизации погрешности каждый тест запускался по три раза, в таблицах отображены среднеарифметические значения.

По результатам тестирования видно, что в процессорных тестах AMD A10-6700 и Intel Core i5-3470T почти равны, в некоторых тестах вперед выходит первый, в других - второй. А вот в 3D приложениях встроеная графика от Intel одноназначно слабее решения от AMD.

Что же, если говорить в целом, то ZBOX ID89 Plus нам понравился. Это полностью готовый к использованию мини-компьютер, он компактен, почти бесшумен, удобен в установке и обладает достаточной производительностью в большинстве мультимедиа задач, за исключением, разве что, 3D игр. Если вы не хотите самостоятельно собирать мультимедийный центр, подбирая подходящий корпус, выбирая систему охлаждения, выискивая хороший пульт дистанционного управления, то ZBOX ID89 Plus является достойным кандидатом для приобретения, вот только не забывайте, что 3D игры - не конёк ZBOX ID89. И вот ещё о чём не стоит забывать, так это о цене. В московской рознице ZBOX ID89 Plus можно найти примерно за 19000р. Мы считаем, что за данную сумму, в ручном режиме, можно подобрать более производительную конфигурацию мультимедийного центра, вот только придётся провести несколько дней в поисках нужного железа, а потом ещё всё это собрать и настроить. Выбор за вами :)

Обсудить материал можно на форуме или в наших группах ВКонтакте и Facebook.

С появлением высококлассных материнских плат формата mini-ATX, поддерживающих мощные процессоры, понятие “быстрый компьютер” перестало ассоциироваться с большим и тяжелым системным блоком. Теперь вполне возможно собрать маленькую систему, которая сможет полноценно выполнять все функции мультимедийного цента, то есть, справляться с просмотром фильмов, проигрыванием музыки и игрой во многие актуальные нынче игры. Существует множество подходов для создания HTPC, одни покупают готовые корпуса в стиле высококлассной HI-FI акустики, другие самостоятельно с нуля создают собственные, полностью удовлетворяющие их потребностям и желаниям системы. Но какой путь вы бы не избрали, для компактного мультимедийного ПК всегда важен один критерий – тишина! Мультимедийный центр обычно работает в круглосуточном режиме, ведь, когда как не ночью качать очередной блокбастер в Blu-ray качестве? А засыпать под гул кулеров не самое приятное занятие, да и не очень полезное…

Задаваясь вопросом о выборе системы охлаждения для мультимедийной станции, мы решили посмотреть в деле на кулер NH-L9a производства австрийской компании Noctua. Сегодня мы узнаем насколько он отвечает требованиям современных HTPC. Модель NH-L9a производится специально для систем на базе AMD, у нее, также, имеется брат близнец для систем на базе процессоров Intel - NH-L9i. По моему субъективному мнению, лидером в сегменте решений для HTPC являются процессоры AMD Trinity, поэтому в этом материале будет рассмотрен именно этот вариант.

Упаковка и комплектация.

Кулер поставляется в небольшой коробке из плотного картона. Внешне упаковка ничем особым не выделяется, оформлен бокс достаточно строго, в фирменном стиле Noctua. Производитель информирует нас обо всех особенностях данной модели СО, мы обязательно проверим все эти обещания во время тестирования.

С обратной стороны коробки указаны основные размеры кулера, а так же краткое описание на восьми языках, в том числе и Русском.

Я всегда стараюсь не заострять внимание на упаковке, так как главное это то, что внутри, однако  в данном случае хочу сделать исключение. Компании Noctua за такую упаковку нужно поставить максимальную оценку за прекрасную во всех смыслах подачу продукта. После вскрытия  коробочки наслаждаешься качеством изготовления кулера, а также аксессуаров, находящихся в комплекте.

Комплект поставки аккуратно размещён в соответствующих углублениях полимерной подложки, сам кулер находится ниже и закреплен картонных “тисках” упаковки, бояться за повреждения во время транспортировки явно не стоит.

В комплект поставки вошли:

• Сам кулер, состоящий из радиатора и установленного на него вентилятора;
• Инструкция по установке и использованию;
• Набор крепления из четырех крепежных болтов и беклплейта;
• Переходник для понижения оборотов вентилятора;
• Тюбик с термоинтерфейсом NT-H1;
• Железная наклейка на корпус со знаком Noctua;
• Четыре болта для установки вентилятора с толщиной 25 мм

Последний пункт из перечня комплектации особенно удивил, возможность замены вентилятора однозначно радует. Вы можете произвести замену без долгих поисков подходящих болтиков. Комплектный тюбик термопасты тоже весьма кстати, радует то, что его применение не ограничивается однократным применением, как в случае с многими другими кулерами.

Внешний осмотр и описание процесса установки.

Заявленные габариты кулера 114x92x37мм, мои измерения подтверждают сие заявление. Вентилятор не полностью накрывает радиатор, оставляя без обдува небольшие зоны по краям.

Основание радиатора изначально защищенно транспортировочной пленкой, ее нужно обязательно снять перед установкой. Провод для подключения вентелятора аккуратно запаян в оплетку черного цвета.

Вентилятор имеет маркировку Noctua NF-A9x14. Его габариты составляют 92x92x14 мм, заявленные рабочие обороты 300-2500 об/мин. и ровно 1800 об/мин. с использованием переходника с сопротивлением. Крепеж вентилятора к радиатору производится при помощи четырёх болтиков. На вентиляторе, в местах крепления к радиатору, нанесены резиновые подкладки гасящие вибрацию, и несколько снижающие уровень шума. Кстати, Noctua так же  продаёт этот вентилятор как отдельный продукт, в случае необходимости вы сможете купить его после выработки ресурса в 150 000 часов (примерно 17 лет беспрерывной работы).

Для равномерного распределения тепла по поверхности ребер используется две тепловых трубки U образной формы. При осмотре конструкции радиатора и тепловых трубок, появилась мысль о том, что для более эффективного распределения тепла по рёбрам радиатора, тепловые трубки было бы неплохо расположить “валетиком”, хотя это, быть может, усложнит процесс производства кулера

С двух сторон NH-L9a, параллельно рёбрам радиатора, размещены крепления вентилятора.

Основание не имеет зеркальной полировки, заметны следы от мелкой фрезы, но в тоже время оно идеально ровное, а значит, небольшая доработка поможет сделать основание практически безупречным.

Благодаря ровному основанию прижим получился равномерным. Из-за плотного контакта не удавалось снять кулера с процессора без вращений влево\вправо. Мне вспомнились времена 478 сокета, когда процессоры могли выскакивать из сокета, не отсоединившись от кулера. Будьте осторожны, такой демонтаж не всегда оставлял процессор в работоспособном состоянии.

Кстати, раз уж я сказал о демонтаже, отмечу, что установка кулера производится достаточно легко. В нашем случае монтаж производился на материнскую плату  GIGABYTE GA-F2A85X-UP4. Напомню, что перед нанесением термопасты нужно снять защитную плёнку с основания кулера.

Прикладываем кулер к процессору, аккуратно прижимая его к крышке CPU, затем переворачиваем материнскую плату тыльной стороной вверх. Пожалуй, эта операция является самой сложной во всём процессе, поскольку при перевороте нужно избегать перекосов.

С обратной стороны к материнской плате прикладывается беклплейт, одна сторона которого имеет защитную пленку, которая должна прижиматься к материнской плате. Далее происходит «наживление» и равномерная затяжка всех четырех болтов. Болты имеют фиксированный ход, поэтому их нельзя перетянуть и искривить материнскую плату.

После этих манипуляций установка завершена, можно переходить к использованию и тестированию системы на стабильность.

В нашем случае кулер Noctua NH-L9a оказался ниже оперативной памяти с установленными радиаторами J. Для HTPC пора вводить требования высоты оперативной памяти, раз некоторые, вроде Noctua, стали делать настолько низкие кулеры.

Тестирование и выводы.

Для изучения производительности рассмотренного Noctua NH-L9a использовался следующий тестовый стенд:

• Материнская плата: GIGABYTE GA-F2A85X-UP4 (AMD A85X, FM2); (Спасибо, Gigabyte)
• Процессор: AMD A4-5300, AMD A10-5800K; (Спасибо, AMD)
• Охлаждение CPU: Noctua NH-L9a; (Спасибо, Noctua)
• Термоинтерфейс: Noctua NT-H1; (Спасибо, Noctua)
• Видеокарта: AMD Radeon HD 7970; (Спасибо, AMD)
• Оперативная память: Kingmax Memory 2x2 Гбайт PC3- 10700H (DDR3-1600); (Спасибо, IT-Labs)
• Накопитель: Seagate ST3250410AS 250 Гбайт;
• Блок питания: Seasonic X-1250 GOLD (SS-1250XM); (Спасибо, Seasonic)
• Операционная система: Microsoft Windows 7 x64 Ultimate SP1;
• Версия драйвера: Catalyst 13.1.

Заявлено, что Noctua NH-L9a поддерживает процессоры с тепловым пакетом не более 65 Вт. Для тестирования в нормальных условиях использовался процессора AMD A4-5300. Так же нам захотелось проверить кулер в “экстремальных” условиях, а именно с флагманским процессором для платформы FM2 - AMD A10-5800K, тепловой пакет которого составляет 100 Вт. Посмотрим, осилит ли он его.

Для каждого из процессоров тестирование производилось в двух режимах, в первом кулер подключался напрямую к материнской плате, во втором - через понижающий обороты переходник, идущий в комплекте. В обоих случаях частота и напряжение процессоров были зафиксированы вручную на номинальных значениях, все опции энергосбережения были отключены, управление оборотами вентиляторов в опциях материнской платы так же было отключено.

При анализе результатов нужно учитывать, что тестирование производилось на открытом тестовом стенде. В маленьких корпусах для HTPC систем с плохой вентиляцией, температура может еще несколько увеличиться. Ну а в летнее время, при отсутствии кондиционера, нужно делать еще больший запас. При этом не стоит забывать о том, что программа OCCT Perestroika считается довольно тяжелым тестом, особенно для домашнего медиа центра. В повседневневной жизни таких температур можно не увидеть никогда! Зачем же мы тогда используем столь мощное ПО? Ответ прост: тестирование призвано выявить слабые стороны оборудования и узнать запас прочности, вот этим мы и занимаемся.

Ну что же, кулер Noctua NH-L9a уверенно справился с процессором AMD A4-5300, при этом остался довольно существенный температурный запас. Можно без проблем поэкспериментировать с разгоном, как процессорных блоков, так и встроенного графического ядра, но это тема для одного из наших следующих материалов.

Без использования дополнительного сопротивления уровень шума стандартного вентилятора Noctua NH-L9a существенно выделяется на фоне остальных компонентов. При использовании переходника из комплекта, обороты кулера снижаются до 1800 об/мин, однако кулер всё ещё выделяется среди прочего железа, хотя шумит заметно меньше. Для процессоров уровня AMD A4-5300 я советую использовать средства автоматической регулировки оборотов кулера, предусмотренные материнской платой. GIGABYTE GA-F2A85X-UP4 сразу сбросила обороты до 1000 об/мин и кулер стал почти бесшумен, остался только звук от HDD, если что, под нагрузкой скорость вращения вентилятора увеличится, конечно, если это будет необходимо.

Со стоваттным AMD A10-5800K, Noctua NH-L9a так же справился. Но уменьшение оборотов мгновенно приводит к увеличению температуры. При использовании процессоров с повышенным тепловым пакетом я рекомендую проявить все ваши творческие способности. Возможно, стоит организовать дополнительную вентиляцию в корпусе, или сделать прямой забор воздуха из помещения, также есть возможность скальпирования процессора (об этом в другой раз). В любом случае при грамотном подходе, Noctua NH-L9a способен осилить даже 100 Вт процессоры, главное – правильный подход.

Вывод.

Итак, кулер Noctua NH-L9a,  как и его брат-близнец - NH-L9i, получились очень качественными и даже, в какой-то степени, уникальными в своем роде продуктами. Эти кулеры позволят достаточно эффективно отводить тепло от процессоров класса A4 5300, а при грамотном подходе, даже от A10-5800K. Если всё сделать правильно, в вашем распоряжении окажется тихая и компактная домашняя мультимедиа-система, которая почти наверняка не помешает вам спать ночью, равно, как и не станет мешать во времена напряжённой “кинотишины”.

Обсудить материал можно здесь  или в социальных сетях Facebook и ВКонтакте.

Не так давно Lian Li показала стильный квадратный корпус для HTPC компьютеров, а вчера состоялся релиз еще одного продукта нацеленного на эту же аудиторию. Новый PC-C50 обладает так же полностью алюминиевым корпусом с модульной конструкцией и стильным минималистическим дизайном, столь популярным сейчас в Hi-End технике, но поддерживает большие по размеру материнские платы форм-фактора micro-ATX. Габаритные размеры корпуса, доступного в черной и серебряной анодировке, равны 445 х 167 х 325 мм, а вес составляет 3,2 кг. Внутри имеется один 5,25-дюймовый отсек, три 3,5/2,5-дюймовых для жестких дисков или твердотельных накопителей. На передней панели имеется три USB 3.0 разъема, один eSATA, MD/SD кард ридер и аудио разъемы. Очень продуманное принудительное охлаждение возможно с помощью пяти 120 мм вентиляторов, два из которых в комплекте и одного 60 мм. Корпус будет доступен в конце августа по цене 189$.

Высокие технологии пробираются в каждый уголок нашей жизни, и компьютеры не исключение. С расширением способов применений производители выпускают все больше решений. Так рынок корпусов для мультифункциональных домашних плееров HTPC еще не достаточно насыщен и этим моментом пользуются ведущие в этой сфере компании. Показанный в июне на выставке Computex 2010 Lian Li PC-V354 серии Mini Q уже представлен официально и поставки намечены на конец этого месяца. Выполненный, как обычно, полностью из алюминия корпус в форм-факторе mini-tower кажется более компактным из-за почти квадратного дизайна. Размеры составляют всего 420 х 245 х  320 мм. Вес без блока питания 4,17 кг. Внутри имеется место для mini-ITX материнской платы, блока питания длинной до 235 мм, видеокарты длинной до 350 мм и 7 мест для 3,5 дюймовых девайсов. Не обошлось без одного 5-дюймового отсека. Наверно в расчёте на использования пассивного блока питания, в корпусе может разместиться три 120 мм вентилятора, два из которых с синей подсветкой, и один 140 мм. На передней панели имеется два порта USB 3.0 и слот для карт памяти, а сзади реобас на 4 вентилятора. Чёрный и белый варианты обойдутся в 179$, в то время как красная окраска потребует дополнительных 20$.

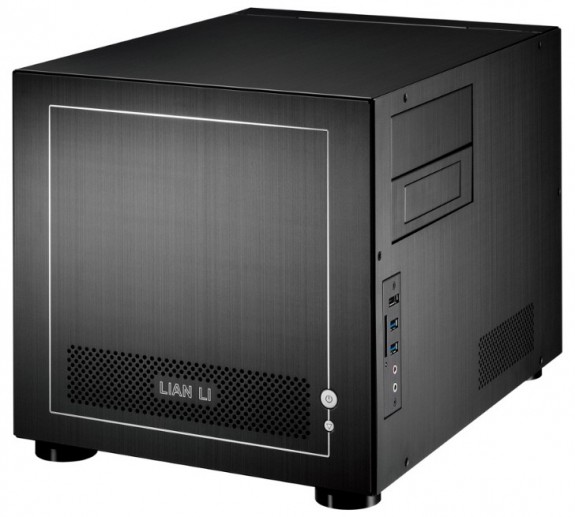

Тайваньский производитель корпусов, Lian Li, представил сегодня свой новый продукт – компактный (280 (ш) x 275 (в) x 400 (г) мм) PC-V352, рассчитанный под HTPC или миниатюрные ПК и поддерживающий матплаты стандарта ATX и mini-ITX.

Корпус, изготовленный из алюминия, весит 4,43 кг, имеет два внешних 5,25’’ отсека (на боковой части), кардридер SD, один порт eSATA, два порта USB 3.0 и не требует инструментов для сборки системы. Помимо всего прочего, продукт оснащен съемным лотком для материнской платы и тремя вентиляторами – одним 80-мм на задней панели и двумя 120-мм на фронтальной.

Отгрузки Lian Li PC-V352 начнутся в конце мая, новинка будет доступна в серой и черной расцветке за 169$ и в красной за 189$.
