Комплект поставки, Внешний осмотр

В нашей новостной ленте частенько проскакивали записи о новинках компании ID-Cooling. Их инженеры представили рынку обширный набор систем охлаждения как воздушных, так и водяных. Для нас новые игроки на рынке всегда хорошо. Судите сами, из-за повышения конкуренции, вводятся новые разработки и порой снижаются цены.

Какие пункты в конкурентную обстановку принесут решения от ID-Cooling? Предлагаю узнать на примере одной из AIO системы водяного охлаждения, если быть точнее FrostFlow 120L. Это первый образец от производителя, который добрался до нашего тестового стенда.

КОМПЛЕКТ ПОСТАВКИ

ID-Cooling FrostFlow 120L прибыла в обычной упаковке, по размерам назову ее компактной. На ее боковых гранях есть вся необходимая информация: название модели, фото, описание технических характеристик и отличительных особенностей модели.

Внутри упаковки все содержимое находится в картонной форме и отдельных пакетиках, все как положено. Комплект поставки помимо самого блока FrostFlow 120L и одного вентилятора может похвастаться инструкцией пользователя, металлическим бекплейтом и отдельным тюбиком термопасты. Конечно, есть набор болтов и прижимных планок для установки.

ВНЕШНИЙ ОСМОТР

ID-Cooling FrostFlow 120L относится к компактным решениям с одним 120 миллиметровым радиатором. По общему строению все сделано в лучших традициях AIO-решений: радиатор, пара шлангов и блок-помпа. Каких-либо новаторских идей в этой версии не наблюдается. Похоже ID-Cooling нацелен на покорение пользователя ценой, а не идеями, но давайте не будем забегать вперед и дойдем до раздела тестирования :).

Применяемый радиатор выполнен из алюминия. В его строении есть 12 каналов, толщина рабочего тела составляет небольшие 16 миллиметров, что в совокупности со средней плотностью расположения гофроленты может стать основополагающим фактором, ограничивающим общий уровень эффективности.

В момент фотосьемки мне показалось, что радиатор немного не симметричен, я даже попытался проверить ракурс съемки. Но как оказалось небольшое смещение все же есть. Не могу сказать, что точно сделало радиатор таким, завод изготовителя или учесть потерявшийся посылки с маршрутом Тайвань-Столица-Тайвань-Центральная Россия-Столица. В любом случае на эффективности этот фактор не должен отразиться.

Шланги фиксируются на радиаторе при помощи пары резиновых направляющих.

Длинна шлангов составляет порядка 315 миллиметров, что весьма стандартно. Внешний диаметр шланга составляет 12 мм.

Изначально шланги очень хорошо принимают прямую форму. Но при необходимости готовы ее изменить, не до экстремальных положений как в Liquid Freezer 120, но переломов не наблюдается.

Фитинги на блок-помпе вращаются вокруг своей оси. Для изменения положения нужно приложить средние усилия. Для фиксации шланга на фитинге так же есть два резиновых колпачка. Они весьма легко снимаются с поверхности шланга. Признать честно, они не вызвали у меня особого доверия, но при воздействии шланг не слетел, и я решил продолжить тесты. В качестве рекомендации, в рабочей системе не советую оставлять шланг в режиме натяжения или явного изгиба.

Блок помпа ID-Cooling FrostFlow 120L выполнена в очень компактных размерах. Ее можно описать, как небольшую «шайбу» с диаметров в 65 мм и высотой в 37 мм. В строении помпы есть визуальные изыски.

По радиусу крышки наблюдаются раздельные квадраты, после включения по ним начинает бегать красная подсветка. Выглядит все это интересно и не назойливо. Зависимость скорости вращения подсветки от температуры или оборотов помпы выявлено не было, а вот ее интенсивность реагирует на подаваемое напряжение.

Верхнюю крышку можно снять, для этого нужно открутить четыре болта. Под крышкой находятся раздельные печатные платы для управления мотором и блоком подсветки.

Основание медное. И в части выходящей из пластикового корпуса имеет толщину в 2,5 мм. Его обработка находится на среднем уровне, есть следы мелкой фрезы, зеркальности не наблюдается. При транспортировке основание заклеено защитной пленкой.

При этом тест на равность не выявляет каких-либо явных завалов или неровностей.

А вот отпечаток термопасты показал не самый идеальный прижим в центральной области

ВЕНТИЛЯТОР

Комплектный вентилятор от самих ID-Cooling, его маркировка ID-12025M12S. Весьма стандартная «стодвадцатка» со скоростью вращения крыльчатки в диапазонах от 800 до 2000 об/мин.

Чем может похвастаться вентилятор, так это внешним видом. Подстать внешнему виду блок-помпы у него есть красное кольцо, которое очень хорошо вписывается по тону большинства решений с красным. Так же есть и предустановленные антивибрационные ножки.

На этом мы заканчиваем визуальный осмотр и переходим к установке FrostFlow 120L на тестовый стенд.

Установка, Тестирование, Выводы

УСТАНОВКА

Установка ID-Cooling FrostFlow 120L начинается с прикручивания направляющих планок к основанию блок-помпы. Есть два набора для платформ Intel или AMD. В целом водянка готова к установке на сокеты: Intel LGA 775/1156/1155/1151/1150/2011(V3) и AMD Socket AM2(+)/AM3(+)/FM1/FM2(+).

Далее мы вставляем болты в металлический бекплейт. Фиксировать их не нужно, они держаться благодаря слою изоляции.

Бекплейт с болтами притягивается к плате широкими гайками с фактурным покрытием. Их можно протянуть руками. Между платой и гайками предусмотрительно устанавливаются комплектные шайбы.

Далее наносим термопасту и устанавливаем блок-помпу. Ее фиксация проходит при помощи четырех шайб, опять же с накатанной головкой и возможность протянуть все руками. В процессе протяжки не участвуют пружины, поэтому рекомендую протягивать крест на крест двумя руками. Так-как в аналогичных конфигурациях очень легко допустить неравномерную протяжку.

Установленная FrostFlow 120L на материнской плате выглядит очень и очень компактно. Вопросов с совместимостью памяти не возникает, а штуцера с возможностью регулировки положения хорошо направляют шланги в нужное направление.

ТЕСТИРУЕМ

Для тестирования мы использовали стенд со следующей конфигурацией:

• Процессор: Intel Core i5 6600K;
• Видеокарта: Sapphire Nitro R7 360 2G D5;
• Материнская плата: ASUS Maximus VIII Ranger;
• Оперативная память: Corsair VENGEANCE LPX CMK8GX4M2A2666C16 8 ГБ (2X4 ГБ);
• Жёсткий диск: Transcend MTS600 TS256GMTS600 (для системы);
• Блок питания: Corsair RM1000.

При тестировании все опции энергосбережения были отключены. Опции управления оборотами вентиляторов по умолчанию так же были отключены. Хочу отметить, что стендовый процессор прошел процедуру скальпирования, и теперь хранит пару капель жидкого металла под своей крышкой.

Тестирование происходило в трех режимах работы вентилятора. В качестве Burn-теста выступала программа LinX 0.6.5, температура процессора контролировалась утилитой Real Temp TI.

В начале тестов мы использовали привычный уровень разгона процессора для тестирования AIO-систем, а именно отметку в 4700МГц при напряжении 1.456В. Первый режим с вентилятором на 1500 об/мин был пройден успешно, но вот после перехода на 1000 об/мин тест вылетел с ошибкой при температуре процессора 84°C. Для аналогии Liquid Freezer 120 на этих частотах держала 78°C. По результатам этих замеров мы перешли на более легкий режим в 4500МГц при напряжении 1.376В.

По умолчанию помпа работает на 2040 об/мин. Ее немного слышно, но по отношению к многим решениям я бы назвал ее тихой. Снижение оборотов до 1300, переводит ее в почти полностью бесшумный режим. При этом температура с одним вентилятором на 1000 об/мин увеличивается всего на градус. Как видим, помпа успешно прокачивает небольшой радиатор.

Измерения шумовых характеристик проходили с помощью цифрового шумомера, с расстояния ~30см, минимальной границей измерения шума является 30дБ, уровень шума в помещение равняется 31,6-32,1дБ, данные ниже 32,1-33,1дБ можно считать абсолютно бесшумными, погрешность может составлять 1,5-2дБ. Результаты разбиты на три блока, по скорости вращения вентиляторов.

Как видим для конкурента мы выбрали воздушный радиатор Cooler Master HYPER 612 Ver. 2. Он весьма распространен в нашей рознице, обладает хорошим сочетанием цена/производительность. Интересно, но во всех режимах представленный воздух был явно тише героини сегодняшнего обзора, этот фактор целиком и полностью лежит на плечах вентилятора.

При максимальных оборотах вентилятора виден задор FrostFlow 120L, но при уменьшении оборотов до максимально комфортных режимов, из-за небольшого радиатора мы теряем почти 11°C в итоговых показателях. На максимально распространённой тысячи, воздух опять же впереди…

РЕЗЮМИРУЕМ

Вот и настала пора подводить итоги по ID-Cooling FrostFlow 120L. На момент публикации материала семпл не был замечен в столичной рознице. Однако, успешно встретился нам на площадке ebay, от продавца ID-Cooling :). С учетом доставки стоимость этого предложения составляла порядка 4300 рублей. При этом не раз упомянутый сегодня Liquid Freezer 120 можно найти в столице за 4800 рублей, а аналог Seidon 120V VER.2 от Cooler Master и вовсе за 3800 рублей. И это я не говорю о представителях воздушного охлаждения, вы же видели результаты?

Как видим, FrostFlow 120L не представил нам уникальных решений. Конечно в его плюсах может фигурировать интересный внешний вид блок-помпы и вентилятора, хорошие шумовые характеристики блок-помпы, не гнущиеся шланги и не слишком замысловатый крепеж. Посоветовать FrostFlow 120L к покупке можно пользователям, нацеленным на очень компактную систему, где воздушники попросту не уместятся. Но не стоит забывать о цене, она могла бы быть и поменьше.

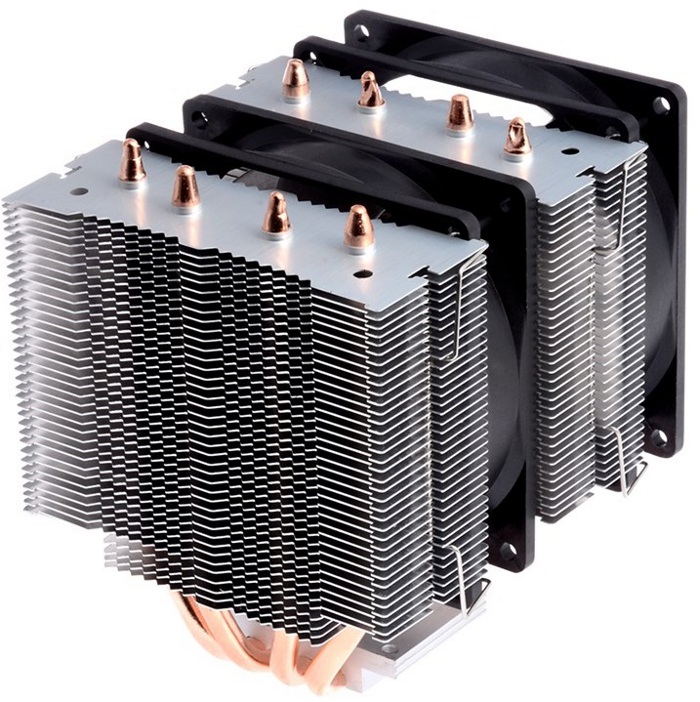

Китайская компания ID-Cooling радует поклонников своей продукции фирменным двухбашенным процессорным кулером. Модель под маркетинговым обозначением ID-Cooling SE-904TWIN, по заявлению разработчика, способна усмирить современные процессоры с тепловыделением до 150 Вт, а предусмотренная здесь универсальная система крепления позволит устанавливать новинку на все популярные сокеты, среди которых Intel LGA2011/1366/1151/1150/1155/1156 и AMD FM2+/FM2/FM1/AM3+/AM3/AM2+/AM2.

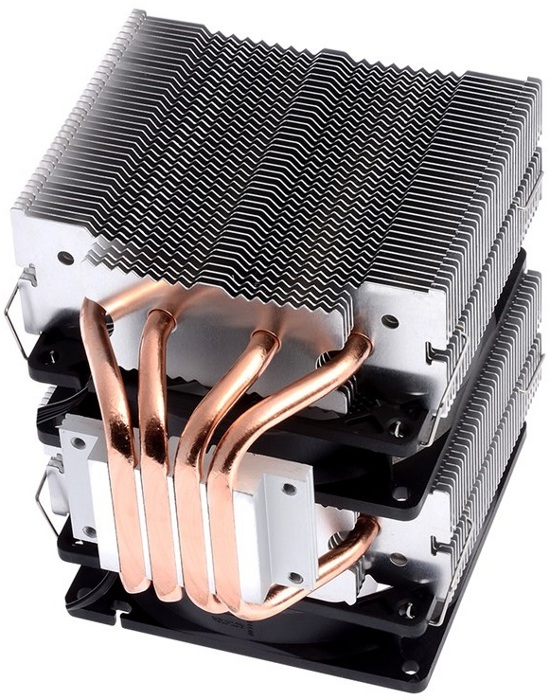

Решение предлагает пользователям массивное основание, через которое проходит четыре медные тепловые трубки диаметром 6 мм. Стоит сказать, что последние расположены таким образом, чтобы иметь прямой контакт с крышкой микропроцессора, тем самым увеличивая эффективность охлаждения. Также важно отметить, что производитель постарался учесть возможность работы ID-Cooling SE-904TWIN с высокими модулями ОЗУ, для чего радиаторы имеют солидный зазор над материнской платой.

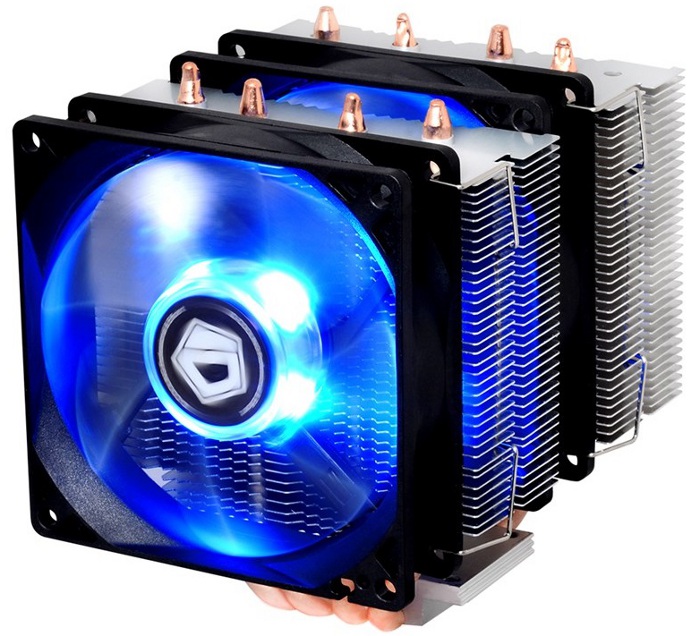

Новинка укомплектована двумя 92-мм вентиляторами на гидравлическом подшипнике. Один из фанов, естественно, расположен между теплосъемниками, другой – с наружной части. Пропеллеры работают с переменной скоростью от 600 до 2200 об/мин, нагнетают воздушный поток в 38,5 CFM и характеризуются звуковым давлением 14-23,8 дБА.

В полном сборе габариты кулера ID-Cooling SE-904TWIN составляют 100 × 121,9 × 124 мм, вес – примерно 500 грамм. Вопрос стоимости новинки пока что остается открытым.

Китайский бренд ID-COOLING пополнился новой процессорной системой охлаждения под маркетинговым названием SE-913X. Продукт задействует в основе башенную конструкцию, его линейные размеры составляют 85 х 99 х 122 мм, вес – 580 грамм. По заявлению разработчика, новинка способна справиться с CPU, тепловыделение которых достигает отметки 130 Вт.

Азиатские специалисты предусмотрели для кулера ассиметричный дизайн, который позволит пользователям не беспокоиться о совместимости с высокими планками оперативной памяти. В конструкцию ID-COOLING SE-913X включено три медные тепловые трубки диаметром 6 мм, которые имеют прямой контакт с крышкой процессора.

Сбоку на алюминиевом радиаторе закреплен вентилятор калибра 92 мм и толщиной 25 мм, который основан на гидродинамическом подшипнике, поддерживает функцию PWM и украшен синей светодиодной подсветкой.  Пропеллер характеризуется скоростью от 600 до 2200 об/мин, при максимальном воздушном потоке 38,5 CFM и звуковом давлении от 14 до 23,8 дБА.

Модель ID-COOLING SE-913X совместима с процессорами на сокете Intel LGA 1150/1151/1155/1156. Ее стоимость и дата запуска будут объявлены несколько позже.

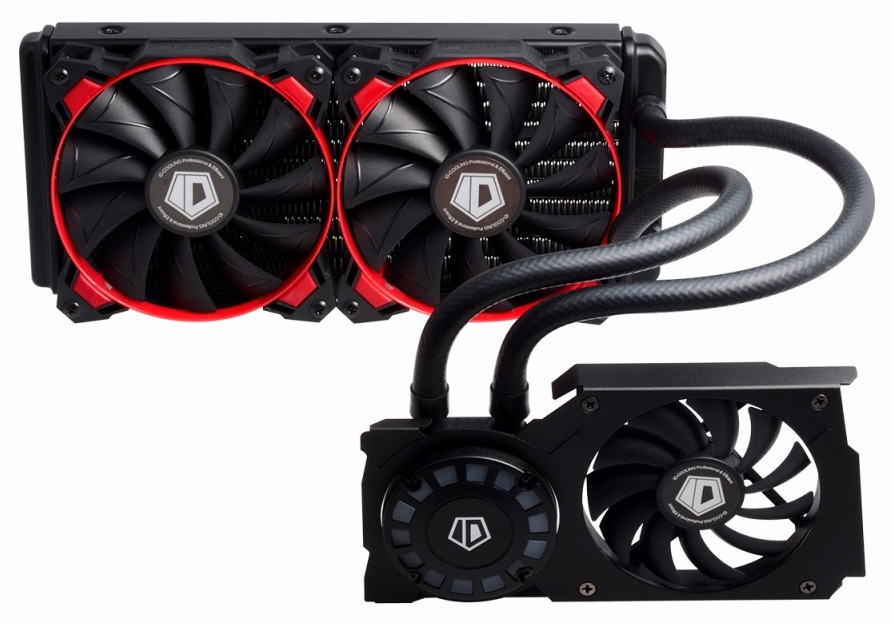

Еще летом текущего года наши читатели имели возможность впервые познакомиться с системой водяного охлаждения ID-COOLING Hunter Duet, которая предназначалась для обеспечения комфортного температурного режима видеокарт. Накануне производитель наконец-то сообщил о выходе новинки в свет, которая теперь носит маркетинговое название FrostFlow 240G и принадлежит к фирменной линейке СВО.

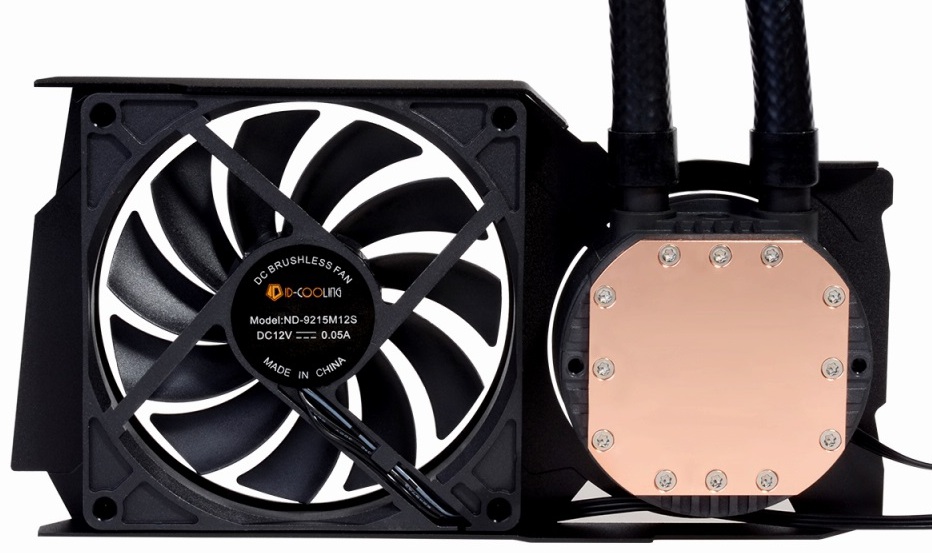

Решение располагает контактным блоком, в котором предусмотрена медная пластина с микроканалами для увеличения эффективности, местная помпа основывается на керамическом вале и работает со скоростью 2500 об/мин при звуковом давлении не более 25 дБА. Верхнюю часть блока ID-COOLING FrostFlow 240G украшает фирменная подсветка Comet-Tail LED. Кожух контактной части также несет на себе 92-мм вентилятор (1500 об/мин, 24,5 CFM, 22.8 дБА) на гидродинамическом подшипнике, который призван заниматься охлаждением подсистемы питания.

С помощью резиновых трубок длиной 315 мм контактный блок соединен с радиатором-резервуаром, выполненном из алюминия. Размеры последнего составляют 120 х 27 х 274 мм, на нем установлено пару 120-мм вентиляторов с переменной скоростью вращения крыльчатки 800-2000 об/мин, звуковым давлением 20-38,2 дБА и воздушным потоком до 84,5 CFM.

Согласно официальным данным, ID-COOLING FrostFlow 240G совместим с графическими ускорителями AMD и NVIDIA с энергопотреблением до 300 Вт. Стоимость новинки не озвучена.

Компания ID-Cooling, как вы помните, накануне представила мировой общественности воздушную систему охлаждения для процессоров Hunter VC-Twin двухбашенного дизайна. Любителями же тишины разработчик предлагает системы водяного охлаждения FrostFlow 120 и FrostFlow 120L, предназначенные для применения как с процессорами Intel, так и AMD. Энергопотребление CPU не должно превышать 150 Вт.

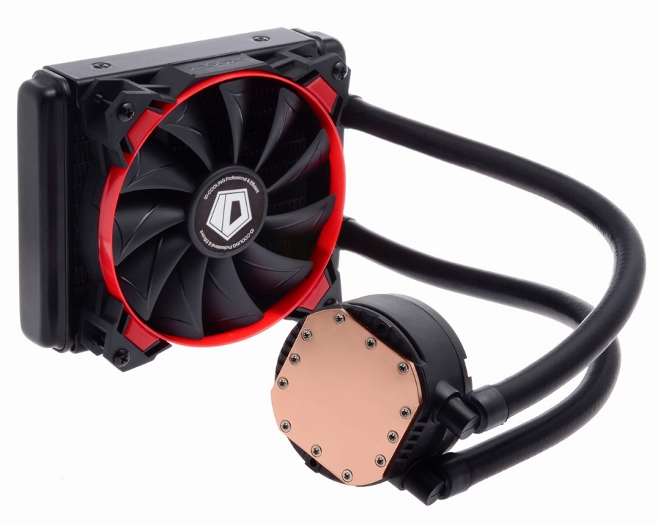

ID-Cooling FrostFlow 120L

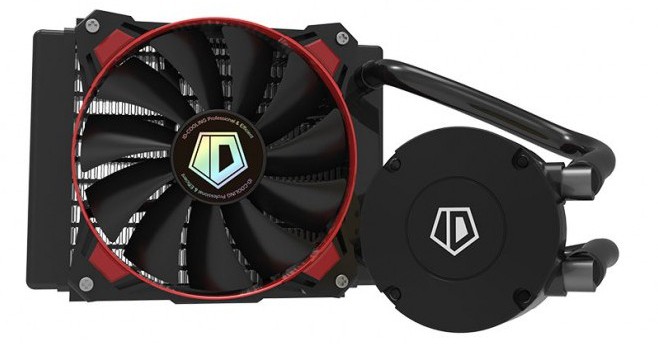

ID-Cooling, FrostFlow 120
