Представители компании AMD сегодня официально подтвердили информацию о том, что ускорители вычисления Kaveri будут выпущены в 2014 году, о чем ранее сообщали несколько зарубежных источников. Заметим, что разработчик настаивает на том, что опубликованный ранее роадмп, где запуск APU назначен на 2013 год, в действительности правдив и формально процессоры выйдут уже в этом году, однако широкой публике они будут доступны только в 2014 году.

Как мы видим, первое утверждение опровергает второе, однако в официальном заявлении AMD говорится именно так: «Поставки высокопроизводительных APU Kaveri начнутся в четвертом квартале 2013 года, а доступны они широкой общественности станут в самом начале первого квартала 2014 года». Видимо, компания AMD очень сильно не хочет, чтобы с ее процессорам нового поколения звучало слово «отсрочка запуска», заявляя о том, что все идет по ранее намеченному плану.

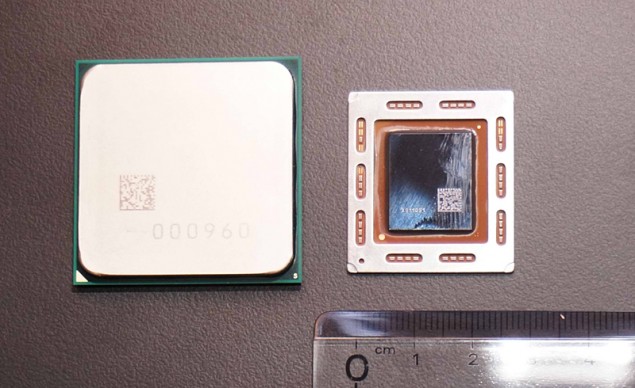

Напомним нашим читателям, что чипы семейства AMD Kaveri будут включать в себя до четырех ядер Steamroller x86 с гетерогенной архитектурой HSA, а также графическую подсистему GCN (Graphics Core next), для их работы потребуются материнские платы на сокете FM2+. Отметим, что мобильные представители поколения Kaveri станут доступны заказчикам чуть позднее в первом полугодии 2014 г.

клик для увеличения

Сайт VR-Zone накануне стал одним из главных поставщиков новой информации из стана компании Advanced Micro Devices благодаря тому, что заполучил в свои руки данные из внутреннего документа известного производителя. Сегодня журналисты указанного выше портала обнародовали сведения о запуске ускорителей вычисления Kaveri, а также об их приемниках в лице APU Carrizo. В то время как чипы Kaveri были отложены производителем на середину февраля будущего года, ускорители серии Carrizo станут доступны в первом полугодии 2015 г.

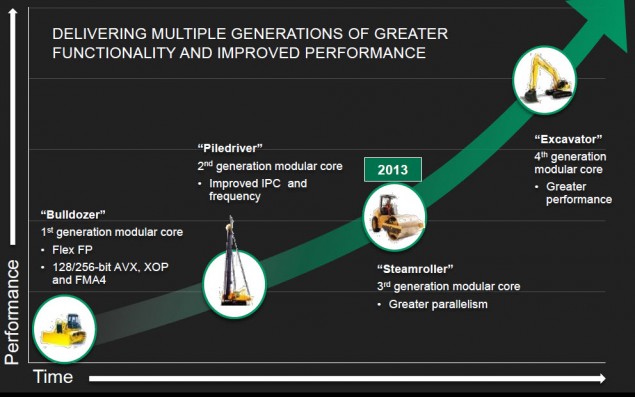

Приемники Kaveri – чипы Carrizo – будут нести в своей основе архитектуру Excavator, которая придет на смену 28-нанометровой архитектуре Steamroller. Источник пока что не уточняет, какая именно в новинках будет графическая составляющая. Отметим, что в 2015 году у производителя будет готова графика Volcanic Islands и Pirate Islands (20 нм), но какую именно использует AMD в ускорителях вычисления Carrizo, не сообщается. Кстати, по мнению VR-Zone, приемники Kaveri получат долгожданную поддержку планок оперативной памяти стандарта DDR4.

Отметим, что APU Carrizo будут совместимы с чипсетом Bolton-D4 A88X, которые, как вы знаете, поддерживает работу с нынешними процессорами Richland, Trinity, а также предстоящими Kaveri. Предполагается, что новинки получат исполнение FM2+, а их энергопотребление будет находиться в пределах от 45 Вт до 65 Вт. Для сравнения, чипы поколения Kaveri должны характеризоваться TDP в пределах 100 Вт и 65 Вт, что наглядно демонстрирует улучшение показателя энергоэффективности ядра Excavator в сравнении с Steamroller.

По сообщениям наших зарубежных коллег, ускорители вычисления Kaveri в исполнении компании Advanced Micro Devices поступят на прилавки магазинов не ранее февраля будущего года, поскольку их массовое производство начнется не ранее конца 2013 года. До этого считалось, что APU Kaveri с поддержкой фирменной технологии Heterogeneous System Architecture (HAS) стартуют во второй половине 2013 года, однако согласно новому плану, AMD предоставит клиентам лишь три модели Kaveri в декабре: две серии A10 и одну A8. Сам производитель пока что никак не прокомментировал данную отсрочку.

Отметим, что в первой половине 2014 года AMD собирается представить на рынке еще две линейки APU с поддержкой HSA: для серверных решений будут предложены ускорители Berlin, а на смену актуальной серии Kabini должны прийти чипы Beema. Уже на 2015 год производитель назначил выход APU Carizo и Nolan, которые заменят собой семейства Kaveri и Beema соответственно.

Напомним, что компания AMD возлагает большие надежды на технологию HSA, которая улучшает взаимодействие между памятью процессора и видеоядра, и даже организовала в июне 2012 года специальный фонд для ее продвижения, в который уже вошли компании ARM, Imagination Technologies, MediaTek, Texas Instruments, Samsung Electronics и Qualcomm.

Один из зарубежных источников поведал нам об особенностях будущих ускорителей вычисления AMD Kaveri, которые сочетают в себе новую микроархитектуру Steamroller, графику Radeon с ядрами GCN, а также поддерживает технологию HUMA.

Как вы знаете, третье поколение APU AMD под названием Richland вышло только в прошлом месяце и в сравнении с актуальными моделями Trinity не могли похвастаться большой прибавкой производительности, зато улучшили показатели энергоэффективности предшественников. Однако уже сейчас известно, что поколению Richland суждено просуществовать совсем недолго, поскольку AMD на четвертый квартал текущего года назначила релиз их приемников как раз в лице APU Kaveri.

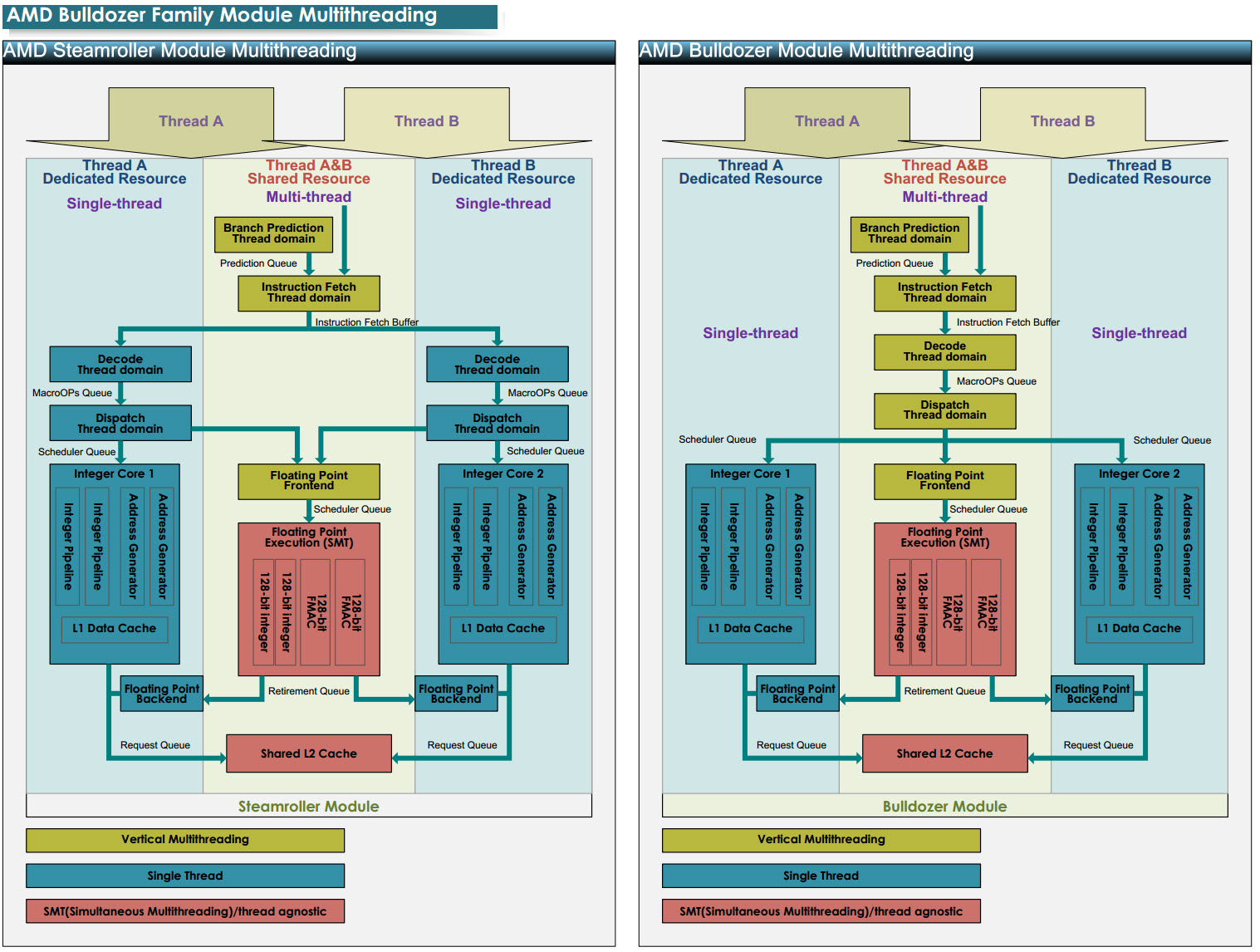

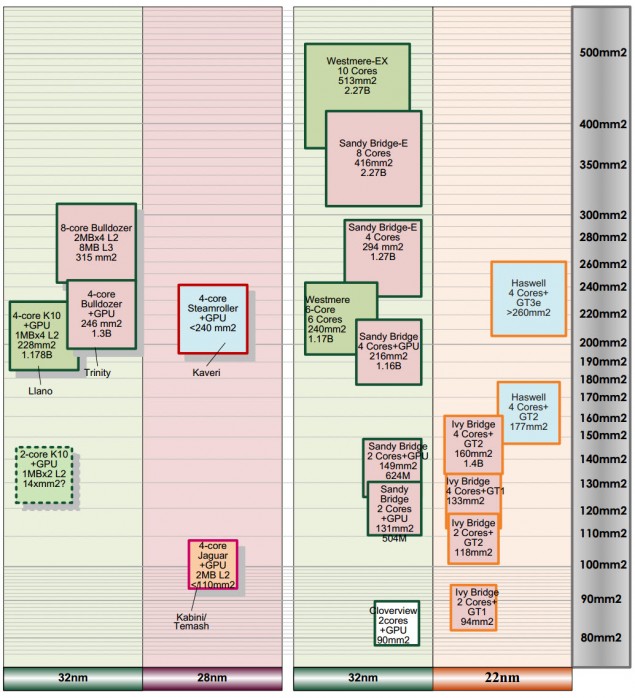

Новые ускорители вычисления базируются на новой 28-нанометровой микроархитектуре Steamroller с поддержкой многопоточности, что позволяет увеличить количество выполняемых инструкций за цикл (IPC) в среднем на 25 процентов. В каждом модуле предусмотрено два отдельных потока, которые обеспечены собственным декодером инструкций, парой ядер и общим кэшем второго уровня, вследствие чего увеличился размер ядра в сравнении с поколениями Bulldozer и Piledriver.

Различия хорошо видны на представленных ниже схемах:

клик для увеличения

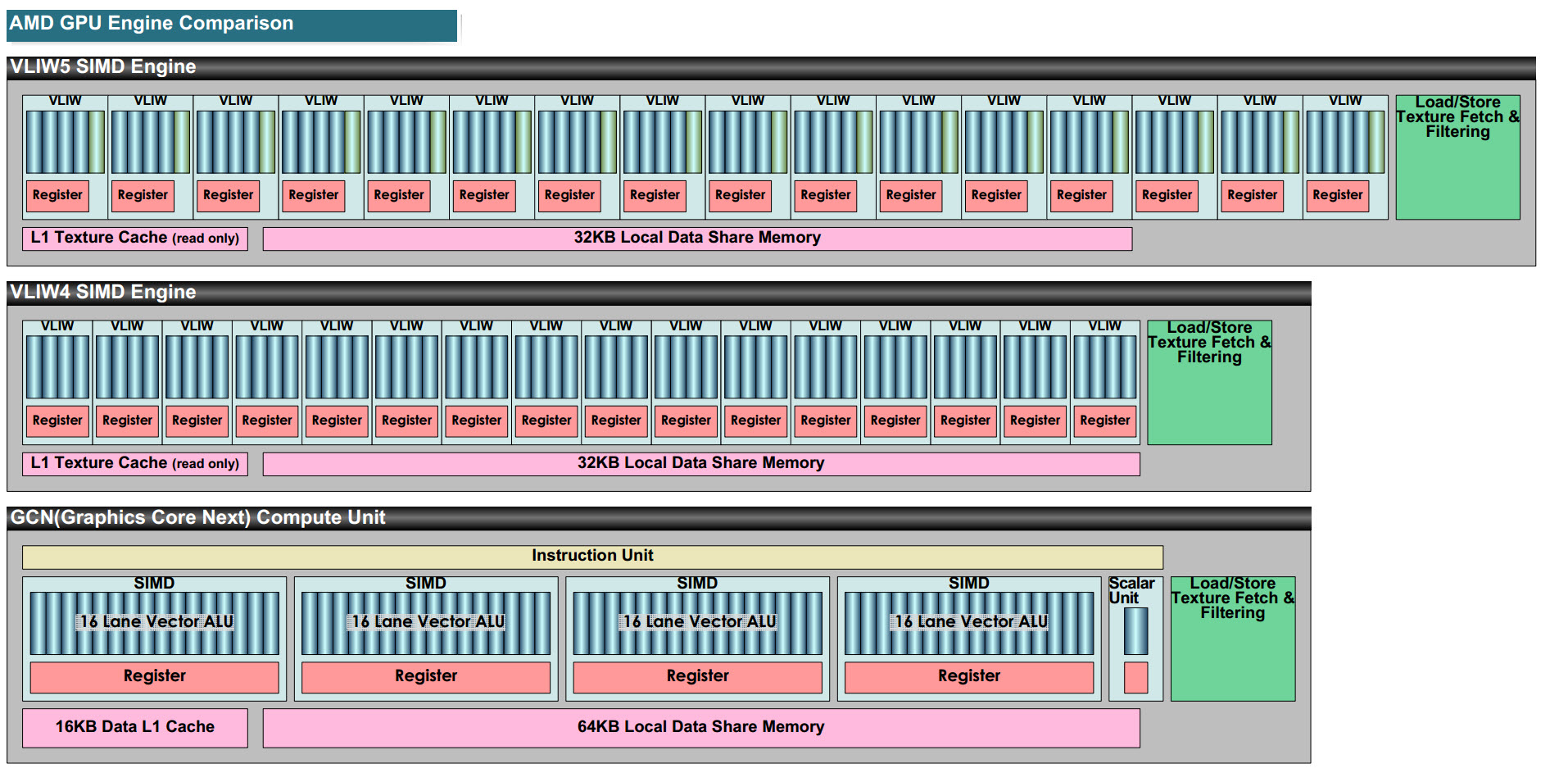

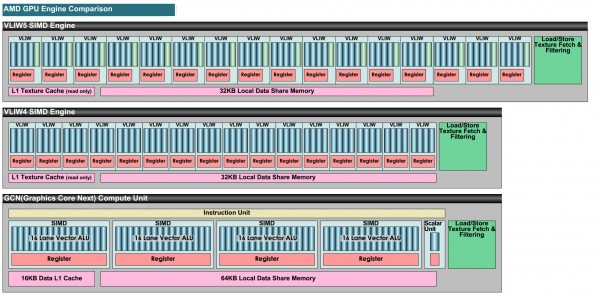

Как известно, APU Kaveri получили не только 28-нм архитектуру Steamroller, но и 28-нм графический модуль GCN. Напомним, чипы Llano использовали графические процессоры VLIW5, в Trinity и Richland перешли на VLIW4, а вот Kaveri обзаведутся видеопроцессорами на основе ядер GCN (Graphics Core Next 2.0).

GPU-составляющая новинок будет включать в себя до 512 потоковых процессоров GCN, однако обольщаться на этот счет пока не стоит, поскольку тип памяти по-прежнему ограничен стандартом DDR3. В этом мы могли убедиться по материнским платам FM2+, представленным на выставке Computex 2013. Пропускная способность памяти DDR3 может стать наибольшей проблемой для встроенной графики APU Kaveri с большим количеством шейдерных блоков, однако AMD смогла найти решение этого вопроса с помощью технологий HUMA, которая является частью гетерогенной системной архитектуры (HSA), представляющей собой единое адресное пространство для CPU и GPU, что благоприятно скажется на производительности графики новых гибридных процессоров AMD.

клик для увеличения

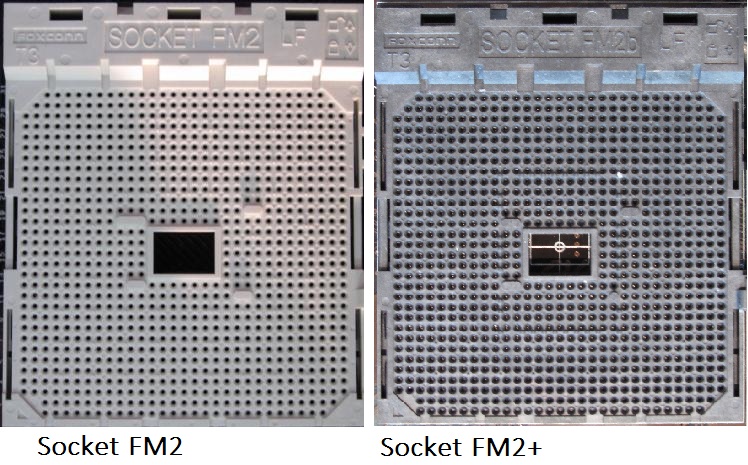

В качестве совместимых чипсетов для процессоров AMD Kaveri выступят A88X «Bolton D4» и A78X на сокете FM2+, при этом новый разъем обратносовместим с ускорителями вычисления поколений Richland и Trinity. Однако стоит отметить, что Kaveri не смогут быть установлены на материнские платы с разъемом FM2.

APU AMD четвертого поколения будут представлены в двух- и четырехъядерных исполнениях, для десктопных моделей энергопотребление будет находиться в пределах от 65 до 100 Вт, TDP мобильных CPU будет ограничено 35 Вт. Уже в ближайшие месяцы информация по предстоящим ускорителям вычисления AMD Kaveri будет пополняться новыми подробностями, ведь до их анонса остается уже меньше полугода.

Согласно появившимся в Сети данным, компания Advanced Micro Devices готовит в настоящее новый процессорный сокет FM2+, который будет совместим с предстоящими ускорителями вычисления поколения Kaveri. Эта информация стала доступна благодаря сайту Computerbase, в эти дни обнародовавшему новый роадмап AMD для десктопных платформ. Если верить опубликованному слайду, компания осуществит официальный релиз ускорителей вычисления Kaveri под самый конец текущего года – новое поколения APU должно принести с собой обновленную архитектуру CPU и GPU.

клик для увеличения

Как вы знаете, будущие десктопные ускорители вычисления Richland имеют минимальные изменения в сравнении со своими предшественниками в лице APU Trinity, предоставляя пользователям лишь более высокую тактовую частоту, Kaveri же порадуют нас с вами уже более существенными изменениями. Новинки будут основываться на первых для производителям 28-нм ядрах, которые обозначены кодовым названием Steamroller. Кстати, сообщается о том, что данная микроархитектура найдет свое применение и в процессорах серии  FX, однако никаких подробностей об этом в Сети пока что нет. Встроенная графика ускорителей будет использовать ядра GCN, которые придут на смену VLIW, применяющимся в Richland и Trinity.

APU Kaveri будут нести в себе от 2 до 4 вычислительных модулей (по два ядра в каждом), графическая составляющая включает в себя от 6 до 12 юнитов GCN. В качестве одного из главных преимуществ будущего поколения ускорителей называется технология hUMA и системная архитектура HSA. Благодаря ним новинки существенно расширят свою функциональность при выполнении конкретных задач.
