Ранее мы рассматривали двухдисковый сетевой накопитель N2310 от компании Thecus. Взглянув в каталог производителя, в пользовательском сегменте можно найти и иные вариации, некоторые из которых очень хорошо отличаются от своих конкурентов по некоторым характеристикам.

Сегодня к нам на тестирование попал Thecus N2560! В его арсенале лежит примечательно иной дизайн, процессор на базе Intel Atom и HDMI-выход. Давайте разберемся какие плюсы мы получим от такого NAS решения в варианте домашнего использования

Комплект поставки

Поставляется Thecus N2560 в объёмной такой коробочке, на ее сторонах есть перечень характеристик и технологий устройства, а для удобства переноски сделали ручку. Однако, какая именно вариация находится в коробке поймешь не сразу, конечно, есть небольшой стикер но он не столь заметен. Все дело в том, что у N2560 есть младший брат N2520 с немного изменой технической базой, но полностью аналогичным исполнением

Комплект поставки - рабочий. Есть пара инструкций и гарантийный талон, диск с драйверами, блок питания, направляющие для накопителя, пачкорд и пару нейлоновый стяжек. Для запуска устройства все на месте, каких-либо «плюшек» или наклеечек не обнаруживается. Кстати, в качестве блока питания используется Seasonic SSA-0601D-12. Похоже Thecus знает к кому обращаться за качественными элементами.

Внешний осмотр

Сам N2560 получил явно иной дизайн, нежели немного «админский» N2310. Дело в том, что в корпусе появились плавные линии, применили белый слегка глянцевый пластик, а самое главное исчезли серверные салазки. Хорошо ли это, давайте разберемся.

Если говорить в миллиметрах, то габариты составляют 114x166x210. Немного побольше чем N2310. Так видим измененный дизайн принес увеличение габаритов. Идем дальше.

На правой грани корпуса есть логотип компании, в этот раз он выполнен из букв с белой подсветкой, раньше был глянцевый. В момент включения светодиоды отражают состояние загрузки, предусмотрены несколько вариантов индикации.

Нижняя часть корпуса может похвастаться небольшими прорезиненными ножками. Они обеспечивают хороший уровень сцепления с поверхностью и гасят возможную вибрацию. Здесь же можно наблюдать небольшие «воздухозаборники» именно через них идет основная часть воздушного потока для охлаждения установленных накопителей.

Так же небольшой, но более дизайнерский, воздухозаборник находится на верхней грани корпуса. Сама грань выполнена с небольшим возвышением, что делает ее не ровной – мелкой утварью NAS уже не засыплешь J.

На лицевой панели есть явно выраженная вертикальная «стойка». Здесь нашлось место для ряда индикационных светодиодов, клавиши включения, одного USB-порта и клавиши активации бекапа USB-накопителя. Ряд светодиодов с белой подсветкой, дополнительная клавиша синяя, яркость достаточная и для прямого свечения в ночи даже немного избыточная.

Обратная сторона техническая. Здесь есть выход 80-мм вентилятора, который работает на выдув. В части разъемов расположились: SPDIF и HDMI, пара USB 2.0 и RJ-45. Не забыли и о разъеме питания, клавиши перезагрузки и замке Kingsons.

Накопители устанавливаются через открывающуюся «дверцу» на лицевой панели. Она фиксируется небольшой ножкой, признать честно не совсем уверен в его долговечности и бронебойности, но за время тестов ничего с ним не произошло.

Комплектные направляющие устанавливаются на накопитель с двух сторон. Они полностью пластиковые. При таком подходе, в отличии от салазок N2310, теряется возможность установки 2.5 дюймовых накопителей. Хотя в наше время этот форм-фактор пока не актуален для устройств этого сегмента.

В установленном положении накопитель фиксируется небольшими защелками. Их механизм выполнен добротно и не столь простой как может показаться. Внутри есть небольшой толкатель, который воздействует на диск и немного вытаскивает его, когда тот не фиксируется защелкой.

Что внутри?

Пришло время разобрать подопытного. Начали мы с задней крышки. Несколько болтов и чудесным образом получаем возможность заменить вентилятор. По умолчанию используется 80 мм вертушка с маркировкой AD0812DB-A76GL. Скажу так, для обычной комнаты режим ее работы тихий, плюс адекватно регулируется скорость. Однако, в тихой вечерней обстановке вентиль все же слышен, не пассив однозначно. Но кроме вентилятора мы слышим и сам накопитель.

Менять штатную вертушку можно, на борту даже штатный 3-pin разъем есть. Однако заменена будет целесообразно на что-то из хорошего сегмента, например, вариацию от Noctua, иной середнячок толку не принесет.

Далее мы снимаем верхнюю крышку. Она держится на нескольких пластиковых защелках. В целом именно верхняя крышка создает монолитность корпуса, который формируется двумя половинками.

Внутри одной половины зафиксирована плата, во второй металлический каркас для накопителей. Отметим, что каркас плотно прикручивается к пластиковому корпусу.

В целом полностью разобранный Thecus N2560 выглядит следующим образом. Помните я говорил о слышимом накопителя? Так вот, для тестирования использовался один диск Seagate NAS ST3000VN000, не самый шумный, и по сравнению с N2310 его стало слыхать по более. Во-первых, боковые направляющие очень плотно прижимают накопитель к внутреннему каркасу. Во-вторых, сам каркас жестко посажен к стенкам, а стенки не имеют виброизоляции.

На мой взгляд для уменьшения шума производитель может пойти в двух направлениях: сделать посадку накопителя более мягкой (те же корзины с прокладками, в корпусах пройденный этап) или улучшить виброизоляцию стенок. Лично мне удалось немного проклеить стенки, в купе с заменой вентилятора и накопителем из NAS серии сборка стала почти не слышим, даже в ночное время суток.

Посмотрим на плату

Железная составляющая Thecus N2560 располагается на достаточно большой печатной плате. Для подключения накопителей есть еще одна платка с SATA-разъёмами, ранее на фото она уже проскакивала. Судя по относительно разряженной компоновке, уменьшить размеры платы возможность была.

В качестве процессора здесь распаян Intel Atom CE5335 1600 МГц, в его окружении есть четыре чипа оперативной памяти DDR3 суммарным объемом в 2 Гб. Для охлаждения процессора используется съёмный радиатор, при желании экспериментов его можно заменить – крепления позволяют. Но как показала практика использования в этом не будет необходимости.

На обратной стороне есть разъем по типу PCI-Express x1. Здесь же расположился и сетевой контроллер Realtek RTL8211E.

А вот и плата с SATA-разъемами, приведем ее еще раз. Кстати, логотип производителя подключается именно к ней. Подсветку самого логотипа можно отключить, а вот индикационные светодиоды пока работают всегда.

Порадовал набор джамперов с маркировкой “FSB_SET_JL», ну если вы понимаете о чем я J. Изменять режимы работы пока не пытался.

Подключаем

На момент подготовки материала для Thecus N2560 актуальной версией системы оставалась ОС ThecusOS 6.1, с которой мы подробно знакомились в предыдущем обзоре Thecus N2310. В любом случае производитель уже начал обновлять некоторые устройства до следующей версии, в будущем посмотрим. Возможно, ThecusOS 7 принесет явные изменения.

Имеющийся HDMI-выход позволяет использовать накопитель как реальное устройство для организации небольшого мультимедийного центра. Так плеер XBMC реализует возможности просмотра кино, фотографий и слушать музыку напрямую через телевизор тоже можно. XBMC поднимается как отдельный сервис и не зависим от других действий, производимых с N2560, кроме перезагрузки и выключения конечно ;).

Что со скоростью

Для тестирования максимальных показателей производительности я использовал прямое подключение к сетевой плате тестового стенда на базе материнской платы ASUS Maximus VIII Ranger. Использовался Гбит'ный интерфейс подключения. В хранилище был установлен один жесткий диск Seagate NAS ST3000VN000. Результаты тестов приведены на скриншотах. При пакетной передачи файлов использовалось направление Thecus N2560 – SSD, скриншоты снимались на пограничных к максимальным показателям.

Результат CrystalDiskMark 5.0.3

Копирование массива данных с Thecus N2560 на SSD (Чтение)

Копирование массива данных с SSD на Thecus N2560 (Запись)

Копирование массива фото с Thecus N2560 на SSD (Чтение)

Резюмируем

Подведение итогов предлагаю начать с оглашения цены. На момент публикации материала в столичном регионе за Thecus N2560 просили порядка 19500 рублей. Сразу огласим и актуальную цену на ранее рассмотренный Thecus N2310, она находится на отметке 9500 рублей. Теперь начнем складывать все в одну стопочку.

Чем же хорош рассмотренный сегодня Thecus N2560? Отвечу коротко – железом! С этой части N2560 сделан очень добротно. Процессор на базе Intel Atom позволяет поддерживать хороший уровень производительности даже с наличием большого количества сервисов и их пользователей, а HDMI-выход поможет организовать взаимодействие с вашим экраном для прямого просмотра имеющегося контента. Что интересно, на текущий момент по данным Яндекс.Маркета, N2560 является самой доступной моделью с HDMI-выходом!

В качестве имеющейся мощности мы получаем некую неясность, ведь она нужна для большого количества пользователей, а это совсем не домашнее использование. Но тот же HDMI-выход и наличие множества корпоративных решений так же не делают N2560 решением для малого офиса, даже дизайн и тот не брутальный. Выходит, что Thecus N2560 действительно предназначен для дома.

Поэтому если вы присматриваете себе накопитель, подумайте, сможете ли вы использовать всю мощность N2560, лично я не смог и оставил бы в своем контуре более доступный N2310. Если вспомнить о мультимедийном плеере и уровне имеющегося программного обеспечения, скажу так: Thecus N2560 может вписаться в вашу домашнюю инфраструктуру как некий дополнительный модуль, нежели ее основное звено.

Внешний осмотр, Внутреннее строение

Некоторые семплы, ранее протестированные мной, проходят через тестовый стенд в режиме действительного полигона: фотосессия, снятие основных характеристик и тестирование. Есть еще один вид комплектующих, которые тестируются с целью узнать истинные варианты использования и явную жизнеспособность в части этих кейсов, например, так я тестировал ноутбуки трансформеры от DELL. Однако, наиболее интересными экземплярами и к сожалению самыми редкими являются те, которые начинают решать явную задачу для меня лично, как для обычного пользователя :).

Последней из таких задач стала организация общего хранилища файлов в рамках неограниченного количества компьютеров. Так в текущем повседневном использовании находится ноутбук, тестовый стенд с тройкой различных систем плюс постоянно приходящие и уходящие мини-пк и ноутбуки. На каждом из устройств выполняются свои задачи, которые при этом требуют доступа к одним файлам.

Некоторое время, вопрос обмена данными решала открытая в общем доступе папка на одном из компьютеров, далее функционал расширился облачным хранилищем. Однако, с увеличением объема информации такой подход начал давать сбои. В этот момент появилось два возможных решения, обновлять роутер до версии с поддержкой USB-накопителя или сразу переходить на сетевое хранилище по типу NAS.

Было решено сразу перейти на более новый уровень и начать использовать NAS хранилище :). Именно так ко мне на тестирование попал один из образцов компании Thecus, решения которой достаточно распространены на отечественном рынке. Предлагаю провести обзор одного из доступных решений для домашнего использования Thecus N2310.

Семпл поставляется в упаковке средних размеров, на ее боковинах есть фото устройства, перечисление технических характеристик и хорошо видное название. На верхней части находиться ручка для переноски, что при обычной покупке в магазине очень радует.

Внутри N2310 удерживается парой направляющих, а комплект поставки находиться в отдельном боксе . В этот комплект входит все самое необходимое: кабель и блок питания, один LAN-кабель, набор болтиков, диск с драйверами и несколько бумажных инструкций.

Thecus N2310 в части внешнего строения корпуса выполнен из пластика, основная область матовая, но есть и большая глянцевая вставка. В оформлении используется стандартный черный цвет. Визуально, на мой взгляд, создается эффект технического устройства, но с домашним уклоном.

Если говорить в миллиметрах, то размеры составляют 97x135x207.При таких критериях можно назвать N2310 компактным решением. Форм-фактор размещения накопителей, наверное, самый распространённый: на ребре.

Большую площадь лицевой стороны занимают слоты для установки накопителей, возможно именно из-за их оформления есть визуальное сходство с серверным оборудованием. Далее в вертикальной плоскости находятся клавиши включения/выключения и задействования функционала бэкапирования USB-накопителя. Выше клавиш располагаются шесть светодиодов для индикации статуса различных узлов. Светодиоды достаточно яркие, но не броские, функции их отключения в штатном перечне найти не удалось, а порой бы хотелось.

Обратная сторона располагает техническими разъемами для подачи питания и подключения к LAN-сети. Здесь же находятся два USB порта различных поколений 2.0 и 3.0. Виднеется контур установленного кулера и конечно же гнездо для «замка Kensington». Не забыта и клавиша «хардварной» перезагрузки устройства.

Нижняя грань обладает четырьмя прорезиненными ножками, они должны блокировать возможную вибрацию от накопителей. Здесь же есть небольшой «воздухозаборник» для организации системы охлаждения.

Как мы уже отметили, допускается установка двух накопителей, что, пожалуй, является золотой серединой для домашнего использования. Салазки установки накопителей не фиксируются ключом или иным блокирующим механизмом, а легко извлекаются из корпуса после «поднятия» передней стенки.

Салазки при извлечении/установки хорошо направляются по ходу движения, мимо слота не промахиваются. За фиксацию и установку накопителя в слот отвечает небольшая область на салазках, при установке именно она «прожимает» накопитель до нужного положения.

В официальных характеристиках заявлена поддержка двух 3.5' накопителей с максимальной общей емкостью в 12ТБ. Судя по отверстиям в салазках, можно установить и более компактные 2.5' вариации, конечно, это будет не самым оправданным решением, но такая возможность все же есть. Накопитель фиксируется в салазках при помощи штатных болтов, но и без них держится довольно уверенно :).

Основная пластиковая часть корпуса держится на четырех болтах: два на нижней грани, два на задней панели. После их демонтажа, можно сдвинуть «кожух» и лицевую панель вперед, а после полностью убрать их в сторону.

Далее в конструкции есть металлическая рама, к которой крепиться одна плата со всем «обвесом». Так же на раме есть плата-переходник, именно к ней подключаются накопители. Эта часть конструкции не вызывает каких-либо вопросов.

Итак, железная составляющая Thecus N2310 основывается на базе процессора APM 86491 c частотой 800 МГц. Дополняет связку 512 Мбайт оперативной памяти K4B2G1646E-BCK0.

На этом мы заканчиваем с осмотром и переходим к подкючению в сеть :).

Подключение, Тестирование, Выводы

Для первоначальной настройки хранилища используется небольшая утилита Thecus Intelligent NAS. Далее пользователь получает доступ к WEB-интерфейсу всего хранилища. Если говорить в общем, то интерфейс имеет достаточную степень визуализации, поддерживает наличие нескольких языков (в том числе и Русский).

Стартовое окно представляет собой набор быстрых ярлычков, которые пользователь может расширить по своему усмотрению, далее есть ссылки на разделы справки, выбора языка, информации о текущем пользователе и самая главная клавиша перехода в раздел с полным перечнем возможных операций.

В открывшейся панели управления, есть разделы по основным возможным группам действий. Первой группой идет «управление системой» именно здесь пользователь может настроить основные параметры хранилища и режимы его работы.

При выборе каждого раздела, небольшое меню открывается в отдельном окне, в котором пользователь может производить действия по настройке, оптимизации и расширении заложенного функционала.

Из первых разделов помимо стандартных настроек сетевых параметров, паролей, даты и времени выделяются возможности задания расписания включения и выключения, настойка почтовых оповещений по событиям на группу E-mail адресов.

Так же отметим хорошую лог-службу системы. Проанализировав данный файл, даже не опытный пользователь может понять, что происходило с его хранилищем и выделить для себя основные события.

Достаточно интересен раздел SMART статуса накопителей, здесь можно увидеть текущую температуру накопителей и даже провести небольшой тест на «бэд-блоки» накопителя. Возможно установить как один накопитель, так и несколько, поддерживаются режимы JBOB, RAID0 и RAID1.

Следующий раздел предназначен для возможности конфигурирования папок под определенных пользователей. Можно создать отдельные каталоги, задать квоты, а самое главное произвести пакетный импорт ;). Но лично мне, в случае домашнего использования данный раздел был не столь интересен.

Раздел настройки доступа к хранилищу Thecus N2310 по сети может задействовать большинство наиболее распространённых проколов, среди них есть: Samba/CIFS, AFP, NFS, FTP, WebDAV.

Следующие разделы позволяют пользователю расширить штатный функционал при помощи дополнительного ПО. Можно «накатить» сторонние приложения с расширениями .mod. По умолчанию на N2310 уже есть сервер iTunes, торрент-клиент и небольшая галерея Piczza. Интересны функции записи данных сразу на диск, в случае подключения USB-привода. Здесь же можно сконфигурировать режим работы с внешним ИБП и задать настройки принтер-сервера.

Для тестирования максимальных показателей производительности я использовал прямое подключение к сетевой плате тестового стенда на базе материнской платы ASUS Maximus VIII Ranger. Использовался Гбит'ный интерфейс подключения. В хранилище был установлен один жесткий диск Seagate NAS ST3000VN000. Результаты тестов приведены на скриншотах. При пакетной передачи файлов использовалось направление Thecus N2310 – SSD, скриншоты снимались на пограничных к максимальным показателям.

Результат CrystalDiskMark 5.0.3

Копирование массива данных с Thecus N2310 на SSD (Чтение)

Копирование массива данных с SSD на Thecus N2310 (Запись)

Итак, результаты могут говорить о том, что железная составляющая Thecus N2310 позволяет получить максимальные скоростные характеристики на уровне установленного накопителя из дивизиона NAS решений. Сразу хочу отметить, что у большинства пользователей, как и у меня, при начале использования сетевого хранилища встанет вопрос скоростных возможностях домашней сети. Так мой роутер стандарта 802.11n при Wi-fi подключении ноутбука давал совершенно другой уровень скорости при работе с сетевым диском. Поэтому, если в рамках дома вы хотите хранить постоянно используемые данные на «сети» нужно обязательно учитывать этот фактор.

Как вы понимаете, мы плавно переходим к подведению итогов. И тут я хочу сказать о том, что подключить, настроить и расширить сетевые папки было достаточно легко. Полагаю, что почти любой пользователь сможет выполнить данные функции. Однако, как по мне, WEB-оболочка Thecus N2310 находится на граничном положении между интерфейсом обычного пользователя и «админкой спеца». Наверное, для домашнего использования интерфейс должен быть более дружелюбным :).

По набору функций мы кратко пробежались, явных недостающих пунктов обнаружено не было, да и есть возможность установки расширений, комплект которых на данный момент значителен. Здесь хочется обратить внимание на техническую особенность – отсутствие выхода на вывод изображения. В случае наличия телевизора в вашем контуре, может наложить ограничения на использование сохраненного контента. В моем случае, телевизор в контур не входит.

Теперь пару слов о качестве сбора Thecus N2310, здесь вопрос возник только к внутренним ушкам крепления корпуса. Они оказались не очень устойчивы к воздействию, поэтому если вы решите разбирать N2310, делайте это корректно и без лишних усилий. В случае собранного устройства, к качеству материалов и их сборке замечаний нет, разве что глянцевая вставка очень хорошо собирает пыль и отпечатки пальцев.

Вот к чему хочется немного придраться, так это к системе охлаждения. В моем случае, с одним накопителем из NAS-сегмента она справилась очень и очень хорошо, температура не превышала 33°C. Однако имеющийся вентилятор на максимальных оборотах по данным шумомера выдавал 43,3 дБА, что для домашнего устройства в эпоху видеокарт с останавливающимися вентиляторами не очень тихо. В режиме спокойствия вентилятор продолжал крутиться, но уже с меньшей скоростью. Настройки для задания его оборотов я не обнаружил, а она бы не помешала. Ведь не у всех используется пара горячих накопителей.

На момент публикации статьи, в столичном регионе по данным Яндекс.Маркета цена на Thecus N2310 составляет порядка 10000 рублей. Такой ценник располагает подопытный образец между более дешевыми и более дорогими вариантами, можно сказать по серединке (не учитывая сверхдорогие варианты или те что уже идут с установленными накопителями).

Учитывая все выше сказанное, могу рекомендовать Thecus N2310 для организации сетевого хранилища в рамках дома или даже небольшого офиса на несколько человек. В следующих материалах мы познакомимся с иными вариациями и узнаем плюсы и минусы иных решений. А пока Thecus N2310 поселился в контуре домашней сети, и хранит рабочие материалы даже по этому обзору, одновременно качает и раздает торренты…

Компания Buffalo Technology готовится к обновлению линейки NAS и выпуску новых решений DriveStation Axis (с одним), DriveStation Duo (двумя) и DriveStation Quad (и четырьмя накопителями), предназначенных для профессионалов из мира фотографии, видеомонтажа и прочих областей, связанных с большими объемами информации, а также для небольших офисов.

DriveStation Axis выйдет в сентябре, объем встроенного накопителя может составлять 1 Тб (104,99$), 1,5 Тб (124,99$) и 2 Тб (169,99$), дизайн предусматривает работу устройства как горизонтальном, так и вертикальном положении, на корпусе вы найдете порт USB, а на самом накопителе записанную на заводе утилиту Buffalo Backup Utility, предназначенную для резервного копирования информации.

В том же сентябре выйдет и DriveStation Duo, оснащенный портами USB 2.0 и eSATA – последний предоставляет скорость передачи данных до 225 Мб/с. Вместе с NAS поставляются два винчестера, которые могут быть сконфигурированы в конфигурации RAID 0 или 1. Данный продукт будет поставляться в двух вариантах – с накопителями общим объемом 2 Тб (274,99$) и 4 Тб (454,99$).

Третий продукт, DriveStation Quad, оснащается все теми же портами USB 2.0 и eSATA, активным охлаждением и четырьмя отсеками под накопители, которые могут быть выставлены в конфигурацию RAID 0, 5 или 10. DriveStation Quad выйдет в продажу уже на этой неделе, на прилавках появятся два варианта с накопителями общей емкостью 4 Тб (624,99$) и 8 Тб (1134,99$).

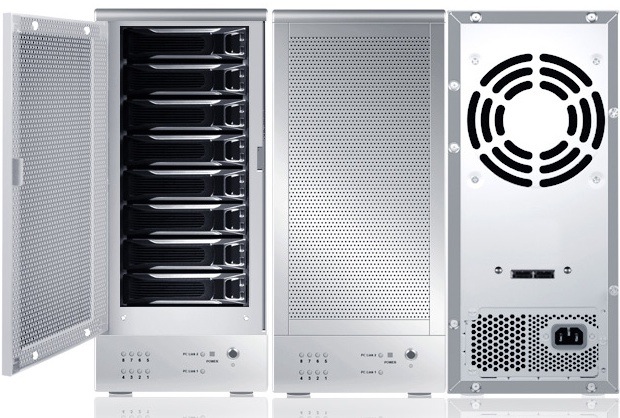

Дизайн «восьмислотового» сетевого устройства хранения данных TowerRAID совершенно очевидно был вдохновлен компьютерами Mac Pro (и это не плохо на самом деле). Шкафчик с винчестерами отлично впишется в любой интерьер.
