Модельный ряд графических ускорителей GeForce GTX 1060 разнообразен различными вариациями, одна интереснее другой. Однако если обратится к форумам с темами о выборе среди них чаще других мелькают видеокарты нескольких производителей. И одна из них - Palit GeForce GTX 1060 Super Jetstream, которую называют лучшей в своем классе. Высокий заводской разгон, массивный радиатор и тихие вентиляторы делают новинку поистине сбалансированным и производительным решением.

В целом стоит отметить, что компания Palit за последние несколько лет смогла добиться успеха и больших высот в продвижении своей продукции. Помимо стоимости разработчики значительно поработали над качеством модельного ряда и своим брендом в общем, что отлично отражено на видеокарте Palit GeForce GTX 1060 Super Jetstream.

УПАКОВКА И КОМПЛЕКТАЦИЯ

Новинка поставляется в огромной упаковке с фирменным дизайном коробки. На лицевой стороне отмечены наименования модели и производителя, объем видеопамяти равный 6 Гбайт, а на заднем фоне изображен иероглиф, означающий «ветер». Заявлена поддержка виртуальной реальности и современных технологий NVIDIA.

На противоположной стороне разработчики приводят сильные стороны своей модели, к которым относятся эффективный радиатор, тихие вентиляторы с возможностью остановки в режиме простоя, высококачественную элементную базу, двойной переключатель BIOS и много другое. Помимо описания Palit GeForce GTX 1060 Super Jetstream приводится схематичное изображение новинки в разобранном виде, позволяя оценить конструкцию системы охлаждения.

В такой огромной упаковке большую часть занимает мягкий материал, а видеокарта помещена в антистатический пакет. Вместе с графическим ускорителем пользователь может обнаружить диск с драйверами, руководство по установке и переходник питания. Все самое необходимое, что может потребоваться современному геймеру.

ВНЕШНИЙ ВИД

Модель Palit GeForce GTX 1060 Super Jetstream обзавелась оригинальным дизайном, который напоминает свою старшую версию. К основным достоинствам конечно же отнесена система охлаждения, получившая массивный радиатор с четырьмя тепловыми трубками, два 90 мм вентиляторов, которые украшают декоративный кожух с металлическими вставками и опорную пластину на задней стороне.

При взгляде с боков открывается интересная картина. Она выражена в полном сокрытии кулером свободных зон, которые накрывают видеокарту. Через незначительные прорези между им и печатной платой можно разглядеть часть конструкции системы охлаждении.

Для защиты текстолита от перегиба использована черная опорная пластина. Забегая вперед отметим, что в роли элемента системы охлаждения она не участвует, ведь между ними не использована термопрокладка. Тут же находятся и две гарантийные пломбы.

Современный графический ускоритель из топовй линейки и без подсветки? Нет, сынок, это фантастика! На модели Palit GeForce GTX 1060 Super Jetstream имеется боковая надпись и логотип регулируемой RGB ленты, настраиваемой фирменным приложением. По умолчании активирован режим «GPU Temperaturer», который в зависимости от нагрева графического процессора переливается от зеленого к красному.

Энергоэффективность новых решений позволяет новинке отметится невысоким показателем TDP на отметке 120 Вт и обходится лишь одним разъемом дополнительного питания «6pin». Стоит отметить, что на печатной плате есть контактная площадка, позволяющая установить на видеокарту вместо шестиконтактного один восьмиконтаткный коннектор. Для удобного пользования он развернут защелкой верх, и в бэкплейте имеется прорезь.

На интерфейсной панели наблюдается референсная схема видеовыходов. Помимо одного DVI-D и одного HDMI задействованы три разъема DisplayPort. Пользователю доступны одновременное использование до четырех видеовыходов. Сама панель имеет множественные прорези в виде рисунка пчелиных сот для выхода горячего воздуха.

Даже не с первого раза отмечаешь для себя крохотную прорезь в бэкплейте, где могли бы располагаться коннекторы SLI. Здесь спрятан двойной переключатель BIOS, по умолчании активирован первый режим с заводским разгоном, во втором доступны настройки с более тихой работой кулера и вентиляторов.

СИСТЕМА ОХЛАЖДЕНИЯ

Одним из ключевых аспектов любой видеокарты является система охлаждения. Palit GeForce GTX 1060 Super Jetstream характерна сложным переплетением различных элементов кулера и креплений. Однако разработчики постарались упростить демонтаж и чистку радиатора с вентиляторами. Для начала необходимо открутить четыре винтика, держащие пластиковый кожух.

Для уменьшения влияния тяжести системы охлаждения на модели Palit GeForce GTX 1060 Super Jetstream использована крестовина, еще два болтика находится в зоне подсистемы питания.

Основание радиатора представляет собой единую пластину, накрывающую все горячие участки печатной платы – графический процессор, микросхемы видеопамяти и силовые транзисторы. В качестве термоинтерфейса использована серые паста и прокладки.

Охладитель представляет собой односекционный радиатор, набранный множеством алюминиевых пластин продольной форму. Их пронизывают четыре тепловые трубки диаметром 6 мм каждая. Все соединения тщательно пропаяны, что положительно сказывается на теплопереносе.

Помимо данных доработок разработчики увеличили их высоту до 28 мм, что позволяет уверенно заявить об использовании Palit GeForce GTX 1060 Super Jetstream одного из самых массивных систем охлаждения.

Вместе с декоративным кожухом снимаются и два вентилятора диаметром 90 мм, лопастей чуть меньше – 85 мм. Они изготовлены компанией FirstD, модели FD9015H12S. Характеристики 12 В при силе тока 0.4 Ампер. Скорость вращения составляет 0 – 2500 об/мин, очень тихими они являются до 1200 об/мин, тихими – до 1500 об/мин.

Последним элементом остается опорная пластина. Бэкплейт полностью монолитный и лишен прорезей для доступа свободного воздуха. Он отвечает за усиление конструкции и защиту от прогиба текстолита. Часть моделей оборудована полоской термопрокладки в зоне VRM, что помогает отвести часть тепла, но не в данном случае.

ПЕЧАТНАЯ ПЛАТА

Видеокарт Palit GeForce GTX 1060 Super Jetstream построен на оригинальной печатной плате с текстолитом черного цвета. Разработчики полностью переработали PCB и все ее элементы. К особенностям новинки помимо двойного переключателя BIOS стоит отнести и точки замера напряжений, и резистор для снятия защиты по току, что пригодится оверклокерам при максимальном разгоне.

Графический процессор производства NVIDIA получил 1280 ядер, 48 блока растеризации и 80 текстурных блоков, произведен на 24 неделе 2016 года и обзавелся защитной рамкой.

Подсистема питания VRM насчитывает три фазы, отвечающие за GPU, и одна – за видеопамять, управляемые ШИМ-контроллером NCP81022 производства On Semiconductor.

Шесть микросхем видеопамяти производства Samsung образуют объем видеопамяти равный 6 Гбайт, функционирующие на частоте 2002 МГц (эффективная частота 8008 МГц).

ТЕСТИРОВАНИЕ

Тестирование происходило на стенде со следующей конфигурацией:

• Процессор: Intel Core i7-4770K;
• Система охлаждения: Thermalright Archon;
• Материнская плата: MSI Z97 Gaming 5;
• Оперативная память: Kingston HyperX Genesis 8 ГБ (2X4 ГБ);
• Жёсткий диск: Transcend 370S 256 Гбайт;
• Блок питания: Chieftec APS-1000C 1000W.

В модельном ряду компании Palit стоит жесткая иерархия, которая позволяет легко определить принадлежность видеокарту к тому или ному классу. Видеокарта Palit GeForce GTX 1060 Super Jetstream с приставкой «Супер» имеет высокий заводской разгон, который делает ее особенной. Частота ядра повышена с 1506 МГц до 1620 МГц, в режиме Boost – до 1848 МГц при напряжении 1.05 В. Частота памяти составляет эталонные 2002 МГц.

В простое вентиляторы останавливаются как и положено современным решениям, ПК становится полностью бесшумным. Температура держится на отметке 40°С.

Интересно посмотреть на видеокарту Palit GeForce GTX 1060 Super Jetstream в настоящем сражении – в игровых приложениях и бенчмарках. После десяти минут непрерывного теста графический ускоритель прогрелся до 74°С при скорости вращения вентиляторов всего 1250 об/мин, частота ядра к этому времени зафиксировалась на среднем значении 1962 МГц. Стоит отметить, что новинка работает достаточно тихо и при комфортном температурном режиме. Вертушки стартуют плавно, без резких завываний и гулов.

Видеокарту Palit GeForce GTX 1060 Super Jetstream удалось разогнать до 1750 МГц по ядоу и 2327 МГц по памяти. Для этого были повышены Power Limit и напряжение до 1.093 В, а скорость вращения вентиляторов зафиксирована на приемлемо уровне 1550 об/мин.

Это отразилось на нагреве до 77°С, новинка теперь бустит до 2114 МГц при среднем значении и 2164 МГц – в пике.

Для наглядного отражения прироста от разгона мы использовали синтетические тесты и популярные компьютерные игры.

О системе охлаждения видеокарты Palit GeForce GTX 1060 Super Jetstream можно сказать только два слова: тихая и эффективная. До половины своей мощности ее практически не слышно, а далее начинается легкий свист прохождения потоков воздуха сквозь ребра. Работа кулер настроена очень аккуратно и не создает дискомфорта, однако, если пользователь решит, что модно повысить его эффективность, то повысить его скорость вращения на 100-200 об/мин не создаст труда.

ЗАКЛЮЧЕНИЕ

У модели Palit GeForce GTX 1060 Super Jetstream множество достоинств, среди которых высокий заводской разгон, тихая и эффективная система охлаждения, отличный оверклокерский потенциал, переработанная печатная плата и расширенная трехлетняя гарантия. И всего один недостаток – она перекрывает три слота расширения, хотя это больше особенность: установка двух видеокарт в режиме SLI невозможна на графических ускорителях GeForce GTX 1060, поэтому разработчики решили увеличить новинку не в длину, а в высоту.

При анализе полученных данных можно отметить, что наша героиня хорошо справляется и с разгоном, который неплохо поднимает уровень производительности. Это будет приятным бонусом при покупке отличной видеокарты, справившейся с дополнительными обязанностями без особых сложностей.

Гонконгская компания Palit обнародовала данные о своей новой видеокарте модели GeForce GTX 1050 Ti, отличительной особенностью которой является наличие здесь пассивной системы охлаждения. Продукт получил маркетинговое название Palit GeForce GTX 1050 Ti KalmX и займет два слота расширения материнской платы.

Местный бесшумный кулер состоит из алюминиевого радиатора, набранного из 43 тонких пластин, которые пронизаны двумя крупноформатными медными тепловыми трубками. Отметим, что адаптер использует укороченный текстолит и СО по длине и ширине выступает за его пределы. Графический ускоритель Palit GeForce GTX 1050 Ti KalmX на базе ядра PG210 характеризуется стандартным частотным показателем в 1290/1392 МГц, что до набортной памяти GDDR5 объемом 4 Гбайт со 128-битным интерфейсом, то она также обладает эталонной скоростью в 7000 МГц.

Интерфейсная панель адаптера оснащена тремя видеовыходами, среди которых DualLink-DVI D ×1, HDMI 2.0 ×1, DisplayPort ×1, отметим, что для данной модели коннекторов дополнительного питания производителем не предусмотрено.

Стоимость Palit GeForce GTX 1050 Ti KalmX пока что не уточняется, скажем лишь, что линейные размеры ускорителя составляют 182 х 142 мм.

В данном материале мы вас познакомим со стильной и производительной видеокартой компании Palit, а именно с модифицированной моделью GeForce GTX 1070, которая успела зарекомендовать себя как отличное игровое решение. Новинка Palit GeForce GTX 1070 GameRock Premium Edition выделяется на фоне конкурентов приятным внешним видом, фирменной системой охлаждения с рядом технологий и наличием LED-подсветки. К достоинствам видеокарты можно отнести и очень высокий заводской разгон, который делает данную модель одной из самых производительных GeForce GTX 1070 на рынке.

УПАКОВКА И КОМПЛЕКТАЦИЯ

Упаковка Palit GeForce GTX 1070 GameRock Premium Edition выполнена в радужном приятном исполнении и яркой полиграфией. Наименование модели особенно подчеркивается на темном фоне. Коробка снабжена удобной ручкой для транспортировки видеокарты. На лицевой стороне разработчики скромно отметили поддерживаемые технологии, общий объем видеопамяти равный 8 Гбайт и принадлежность к премиум серии.

Обратная сторона упаковки отведена под описание основных преимуществ видеокарты. Здесь присутствует техническая спецификация модели на нескольких языках, включая русский. Привычные изображения графического ускорителя и скриншоты из игр отсутствуют, а они бы могли добавить информативности.

Вместе с видеокартой в коробке мы можем обнаружить комплект поставки, в который помимо привычного диска с драйверами и руководством пользователя, разработчики положили переходник для питания.

ВНЕШНИЙ ВИД

В компании Palit расширили модельный GeForce GTX 1070 до пяти версий, которые делятся на две линейки – хорошо знакомую JetStream и новоиспеченную GameRock. Их отличают только дизайн системы охлаждения и частотные характеристики.

Palit GeForce GTX 1070 GameRock Premium Edition получила яркий бело-синий кожух системы охлаждения с серой вставкой. Подобного сочетания оттенков мы видим впервые. Новинка выделяется большими размерами и двумя крупными вентиляторами с полупрозрачными лопастями.

Длина видеокарты составляет 285 мм, ширина – 133 мм, а в ПК модель перекрывает почти три слота расширения. Новину не назовешь маленькой, однако, это позволило разработчикам использовать массивный радиатор системы охлаждения, который позволяет Palit GeForce GTX 1070 GameRock Premium Edition оставаться достаточно прохладной и тихой.

Обратная сторона скрыта за монолитным бэкплейтом, который защищает видеокарту от прогибания. На пластине красуется надпись наименования линейки и несколько наклеек с идентификационными данными.

С боку различима черная полоса, которая получила независимую LED-подсветку логотипа. Разработчики предусмотрели гибкую настройку м выбор одного из режима пульсации.

Помимо слота PCI Express 3.0 х16, питание новинки обеспечивается через один дополнительный разъем, расположенный на боковой стороне видеокарты. Рядом можно заметить еще один неустановленный коннектор, однако, он используется только на старшей модели - Palit GeForce GTX 1080 GameRock. Отметим удобство подключения благодаря развернутым защелкам.

При более внимательном осмотре новинки рядом с разъемами для мостиков SLI в бэкплейте обнаруживается прорезь. В ней прячется переключатель между двумя микросхемами BIOS, что не так часто заметишь на видеокартах NVIDIA. Это позволит в случае неудачной прошивки восстановит работоспособность графического ускорителя, а также зашить два профиля с настройками, к примеру, с дефолтными параметрами и разгоном модели.

Для вывода изображения на тестируемой новинке предусмотрен вполне стандартный набор интерфейсов: один DVI-D, один HDMI 2.0b и три Displayport 1.4.

СИСТЕМА ОХЛАЖДЕНИЯ

Система охлаждения на Palit GeForce GTX 1070 GameRock Premium Edition представляет собой массивный кулер с двумя 100 мм вентиляторами, крестовиной в области графического процессора и бэкплейтом. Охладитель крепится с помощью четырех подпружиненных и такого же числа обычных винтиков. Помимо них к плате подсоединены два провода с подсветкой и питанием вертушек, которые имеют маленькую длину, что слегка затрудняет разборку видеокарты.

В основании кулера используется медная вставка, которая контактирует со всеми тепловыми трубками и кристаллом. Разработчики использовали большую алюминиевую площадку для охлаждения всех микросхем видеопамяти.

В качестве охладителя используется двухсекционный радиатор, набранный множеством пластин, которые пронизывают пять тепловых трубок. Диаметр последних составляет от 6 до 10 мм. Все соединения тщательно пропаяны.

Для повышения эффективности и производительности кулера высота ребер была увеличена почти вдвое, что и приводит к крупным габаритам видеокарты.

За активную часть отвечают два вентилятора производства FirtsD с маркировкой FD10015H12S. Диаметр крыльчатки составляет 95 мм, напряжение 12 В при силе тока 0.55 Ампер, а скорость вращения находится в диапазоне 0 – 2500 об/мин.

После демонтажа СО остается бэкплейт, крепящийся к печатной плате тринадцатью винтиками. Термопрокладок нет, поэтому опорная пластина тепло от PCB не отводит.

ПЕЧАТНАЯ ПЛАТА

Palit GeForce GTX 1070 GameRock Premium Edition построена на модифицированной печатной плате черного цвета с глянцевым покрытием. Инженеры переработали все ключевые участки PCB, использовали фазы питания по технологии Dr.MOS и твердотельные конденсаторы.

Графический процессор производства NVIDIA получил 1920 ядер, 64 блока растеризации и 120 текстурных блоков, произведен на 19 неделе 2016 года и обзавелся защитной рамкой.

Подсистема питания VRM насчитывает теперь восемь фаз, отвечающие за GPU, и одна – за видеопамять, управляемые ШИМ-контроллером uP9511P.

На обратной стороне печатной плате в головной ее части находятся точки замера напряжений и площадки с резисторами, позволяющие отключить защиту по силе тока и максимальному напряжению. Приятная находка для любителей разгона и энтузиастов.

ТЕСТИРОВАНИЕ

Тестирование происходило на стенде со следующей конфигурацией:

• Процессор: Intel Core i7-4770K;
• Система охлаждения: Thermalright Archon;
• Материнская плата: MSI Z97 Gaming 5;
• Оперативная память: Kingston HyperX Genesis 8 ГБ (2X4 ГБ);
• Жёсткий диск: Transcend 370S 256 Гбайт;
• Блок питания: Chieftec APS-1000C 1000W.

Palit GeForce GTX 1070 GameRock Premium Edition может похвастаться одним из самых высоких разгонов среди одноклассников. Так частота ядра достигает 1671 МГц, и видеопамять не осталась без внимания: 2127 МГц против 2002 МГц эталонных.

В режиме простоя видеокарта останавливает вентиляторы, что соответствует собственной технологии «0-dB Tech», а температура при интернет-серфинге держится на отметке 44°С.

Тестирование мы начнем с температурных показателей в игровых приложениях и бенчмарках. После 10-минутного «забега» система охлаждения Palit GeForce GTX 1070 GameRock Premium Edition смогла стабилизировать ее значение на 71°С при всего 1110 об/мин или же 44% от максимальной мощности. Видеокарта бустит до 2063 МГц, но средний показатель на отметке 2012 МГц.

Посмотрим на шумовые показания во всем диапазоне работы кулера. Измерения шумовых характеристик проходили с помощью цифрового шумомера, с расстояния ~ 30см, минимальной границей измерения шума является 28дБА, уровень шума в помещение равняется 28дБА, данные ниже 32дБА можно считать абсолютно бесшумными, погрешность может составлять 1,5-2дБА.

Здесь Palit GeForce GTX 1070 GameRock Premium Edition демонстрирует чудеса бесшумности и эффективности кулера. В автоматическом режиме СО практически не слышно даже на открытом стенде, только при достижении 70% видеокарта перестает быть тихой.

Не обошлось без разгона нашей гости. Для этого скорость вращения вентиляторов была зафиксирована на отметке 60% (~1500 об/мин), значение PoweLimit было поднято до 114%, а напряжение на 100 мВ в программе MSI Afterburner. В результате частота графического ядра была повышена до 1746 МГц, а видеопамяти – до 2402 МГц.

Для наглядного отражения прироста от разгона мы использовали синтетические тесты и популярные компьютерные игры.

ЗАКЛЮЧЕНИЕ

Palit GeForce GTX 1070 GameRock Premium Edition можно смело присвоить звание одной из самых интересных и удачных моделей GeForce GTX 1070, отличившейся эффективной системой охлаждения, высоким разгоном и усиленной подсистемой питания. Пожалуй, из главных недостатков стоит отметить крупные габариты, которые вытекают из размеров радиатора.

В остальном, если у вас в системном блоке есть достаточно места для размещения почти 30-см видеокарты, которая занимает три слота расширения, то Palit GeForce GTX 1070 GameRock Premium Edition будет хорошим выбором.

Компания Palit на 25 июня назначила старт продаж своих моделей NVIDIA GeForce GTX 1080. Первый представитель фирменной линейки топового уровня GameRock носит маркетинговое название GeForce GTX 1080 GameRock Premium Edition и займет 2,5 слота материнской платы. Местный   мощный кулер закрыт бело-черным пластиковым кожухом с подсветкой, сюда включено два вентилятора, двойной алюминиевый радиатор и медные тепловые трубки. Функция 0-db Tech должна отвечать за останову фанов в момент малой нагрузки. Обратная сторона пластина оборудована теплорассеивающей пластиной.

Подсистема питания DrMOS выполнена по 8-фазной схеме, предусмотрены два коннектора PCI-E Power – 8-pin и 6-pin. Palit GeForce GTX 1080 GameRock Premium Edition порадует пользователей заводским разгоном: чип работает на частоте 1746/1885 МГц, память – 10500 МГц. Объем набортной VRAM GDDR5X составляет 8 Гбайт. Стоит сказать, что производитель укомплектовал свое творение внешней 5-дюймовой панелью G-Panel, показывающей статус видеокарты в реальном времени.

Модель Palit GeForce GTX 1080 Super JetStream принадлежит к линейке JetStream. Здесь также предусмотрен 2,5-слотовый кулер с несколько иным дизайном кожуха. Тыльная пластина также присутствует. Адаптер характеризуется частотной формулой 1708/1847/10000 МГц, доступно 8 Гбайт памяти GDDR5X, распаяны коннекторы 8-pin и 6-pin PCI-E Power.

Цена продуктов Palit пока не уточняется.

Сегмент бюджетных графических ускорителей пополнился новыми представителями. Речь сейчас идет о модели NVIDIA GeForce GT 710, представленной сразу несколькими производителями, а именно Gigabyte и Palit. И в первом и во втором случае мы имеем дело с низкопрофильными адаптерами, которые должны стать адекватной альтернативой встроенному в процессор видеоядру.

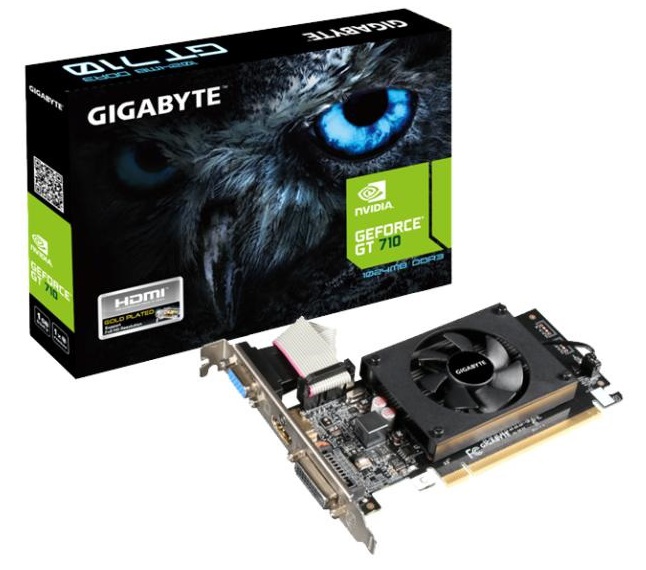

Если говорить о модели Gigabyte GeForce GT 710 (GV-N710D3-1GL), то она может похвастаться наличием элементной базы Ultra Durable 2, здесь задействуется черный текстолит, на котором установлен скромный кулер с алюминиевым радиатором, небольшим вентилятором и темным кожухом.

В основе новинки применяется 28-нм чип GK208 с 192 потоковыми CUDA-процессорами, 64-битным интерфейсом и набортной памятью DDR3 объемом 1 Гбайт. Для GPU частотный показатель составляет 954 МГц, в случае с VRAM рабочая скорость установлена на отметке 1800 МГц. Для подключения монитора Gigabyte GeForce GT 710 предлагает видеовыходы DualLink DVI-D (х1), D-Sub (х1) и HDMI (х1).

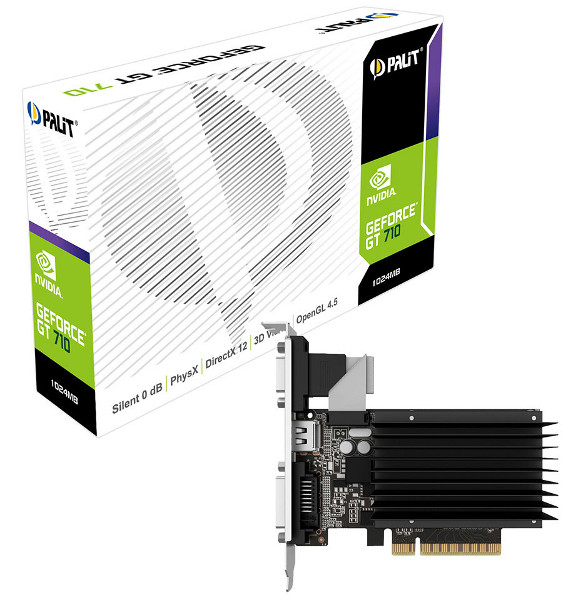

Модификация GeForce GT 710 в исполнении Palit оборудована уже пассивной системой охлаждения, в виде однослотового алюминиевого радиатора черного цвета. В остальном характеристики этой модели практически полностью совпадают с предыдущей.

В продаже видеокарты станут доступны по цене примерно 50 долларов США.
