Компания NVIDIA сегодня без особого шума представила свой новой графический ускоритель, ориентированный на энтузиастов. Калифорнийский разработчик не стал особо заморачиваться над названием новинки, обозначив ее просто GeForce GTX TITAN X Pascal. Естественно в основе адаптера задействуется чип поколения Pascal.

Речь идет о модификации GP102, в которой предусмотрено 3584 потоковых CUDA-процессора, которые распределены между 56 потоковыми мультипроцессорами. Кроме этого в составе видеокарты реализовано 224 текстурных блока, 96 растровых модуля, графическая память представлена 12 Гбайт VRAM стандарта GDDR5X, которая для синхронизации с GPU использует интерфейс 384-бит.

Местный чип функционирует на тактовой частоте 1417/1531 МГц, набортная память характеризуется показателем в 10 ГГц, предлагая пропускную способность на уровне 480 Гбит/с. Что до энергопотребления, то оно составляет 250 Вт, дополнительное питание обеспечивается набором коннекторов 6-pin и 8-pin PCI-E Power.

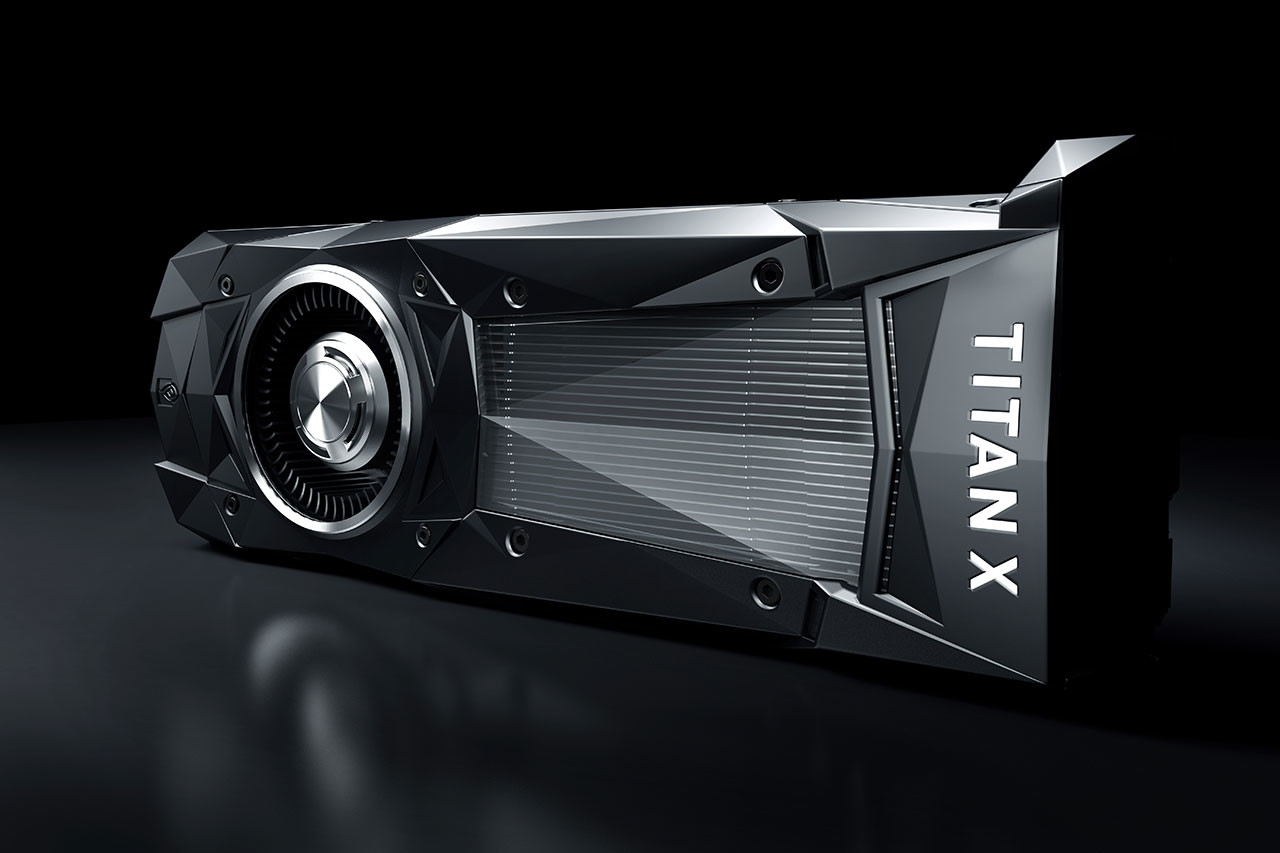

Система охлаждения видеокарты NVIDIA GeForce GTX TITAN X Pascal выдувного типа займет два слота расширения материнской платы и включает в себя большую турбину. Кожух кулера черного цвета с глянцевым покрытием и характерным для серии GeForce 1000 дизайном. Из видеовыходов пользователям доступны разъемы DisplayPort 1.4, HDMI 2.0b и Dual Link DVI.

По данным NVIDIA, новинка на 60 процентов производительнее GTX TITAN X (Maxwell) и в 3 раза быстрее оригинального GTX TITAN X. Карта станет доступна 2 августа по цене $1199.

Официальная страница продукта.

Вводное слово, Внешний осмотр, Что под кожухом

Какие бы планки по производительности не штурмовали флагманы новых серий графических адаптеров, сколько бы инфоповодов они не создавали, большинство пользователей всегда ожидает представителей среднего ценового диапазона. Именно в этот диапазон компания NVIDIA выпускает новичка. Сегодня мы познакомимся с исполнением и строением NVIDIA GeForce GTX 1060 в эталонной вариации Founders Edition.

Вводный раздел

Для начала пройдемся по паре презентационных слайдов. Тут все достаточно знакомо, так-как GeForce GTX 1060 является представителем десятой серии NVIDIA, то она попросту «подхватывает» технологии, которые уже были представлены в момент анонса GeForce GTX 1070 и GeForce GTX 1080. Безусловно GeForce GTX 1060 базируется на архитектуре Pascal. Напомню в отличии от предшественников на Maxwell, осуществлен переход на 16-нанометровый техпроцесс, а в строении начато применение FinFET транзисторов. Так же можно отметить поддержку технологии Simultaneous Multi-Projection, которая обеспечивает оптимизации для шлемов виртуальной реальности и систем с мульти экранными сборками.

Из программных новинок стоит отметить комплекс Ansel, который позволяет снимать скриншоты, а если быть точнее игровые фотографии в режиме свободной 360’градусной камеры с огромным исходным разрешением. Технология применима не для всех существующих игр, и должна быть добавлена разработчиком. Я успел опробовать ее в игре Mirror`s Edge Catalyst. Признать честно, интересно! Теперь обзавестись уникальным постером на всю комнату станет попроще. Подмечу, что технология так же доступна на картах прошлых поколений, полный список есть на страничке, посвящённой Ansel.

NVIDIA GeForce GTX 1060 получила графический ядро с маркировкой GP106. Суммарно в нем расположились 10 сборок SMs, что в итоге дает 1280 потоковых процессоров CUDA, 80 текстурных блоков и 48 растровых модуля. Частотная формула GTX 1060 находится на отметке в 1506 Мгц, а в режиме Boost до 1708 Мгц. В части видео памяти распаяно 6 Гбайт с рабочей шиной на 192-бит. Заявленный тепловой пакет находится на отметке в 120 Вт.

По традиции сразу прикладываем скриншот утилиты GPU-Z с указанием номинальных частот. Утилита отработала корректно и успешно распознала новинку.

На этом мы переходим к осмотру карты.

Внешний осмотр

Визуально NVIDIA GeForce GTX 1060 Founders Edition использует уже знакомый, по первым картам десятой серии, стиль оформления. Металлический кожух системы охлаждения так же исполнен двумя цветами: черным и серебристым. Только в этот раз прошел небольшой реверс, область вокруг турбины стала под металл, а черный спустился на бока карты. В строении кожуха, особенно в районе турбины, заложено множество переходов и выступов, которые в целом напомнили мне черты корабля…

И раз уж мы затронули корабельную тематику, старших GTX 1070 и GTX 1080 я назову массивными авианосцами, а GTX 1060 будет небольшим и прытким штурмовиком. Если говорить в миллиметрах, то в ширину вариация не выходит за пределы двух слотов расширения, а вот длинна с учетом системы охлаждения составляет 252 миллиметра, что уже не вписывается в компактный форм-фактор Mini-ITX.

Говоря о длине карты, я совершенно не зря упомянул систему охлаждения. Дело в том, что турбина превышает размеры печатной платы примерно на 75 миллиметров. В реализации этого подхода можно отметить два момента. Первый, кожух системы охлаждения находится на уровне печатной платы, то есть беря карту в руки она ощущается единым бруском. Второй пункт, несмотря на «короткую печатную плату» инженеры перенесли 6-pin разъем питания в угол системы охлаждения. Полагаю, эстеты будут довольны :).

На боковой грани системы охлаждения находится уже знакомая надпись GEFORCE GTX. Она выполнена насыщенным зеленым цветом и обладает равномерной подсветкой, которая знакома пользователям уже по многим сериям последних лет. Как по мне, именно из-за нее у фанатов производителя может появиться желание приобрести карту в исполнении Founders Edition.

Для подключения дисплеев используется следующий набор портов: три DisplayPort, один HDMI и один DVI-D. Как видим, набор идентичен старшим картам и с помощью переходников старенький монитор на VGA уже не подключить, но оно и к лучшему, на дворе середина 2016’го как ни как.

Тыльная сторона системы охлаждения располагает областью для подачи воздуха. Радиатор начинается именно от сюда. Забегая вперед, скажу, что с этим радиатором есть один пунктик, о котором мы узнаем, разобрав карту.

ЧТО ПОД кожухом?

Разборка NVIDIA GeForce GTX 1060 Founders Edition процесс не сложный, но и не тривиальный. Есть четыре болта в районе планки видеовыходов, далее дюжина для фиксации базы системы охлаждения. Четверка подпружиненных болтов используется для фиксации основного радиатора на графическом ядре. Подмечаем, что бекплейт, для перекрытия тыльной стороны печатной платы, не обнаруживается.

Ранее ко мне не попадали карты с перенесенным коннектором питания, да и не припомню я таких в принципе. Поэтому после откручивания системы охлаждения ситуация была не совсем привычной: кабеля питания припаяны к печатной плате и уходят к разъему через кожух. Среди привычных моментов есть коннекторы для подключения турбины и блока подсветки. В таком состоянии можно заменить термоинтерфейс графического ядра.

Если приложить еще немного усилий и открутить порядка четырех болтов с шестигранной головкой, то можно взглянуть на строение системы охлаждения. В итоге она состоит из кожуха, металлического основания с турбиной, рассеивающего блока и небольшого радиатора «задника».

За отвод тепла отвечает радиатор с добротным медным сердечником.

В радиаторе 37 ребер, для сохранения направленного потока используются пара уплотнителей.

Радиатор тыльной стороны крепится к направляющей раме двумя болтами. В их контакте не используется какой-либо термоинтерфейс, в работе он не особо прогревается. Оно и верно, на эту часть возложена больше защитная и визуальная функции.

Для охлаждения чипов видеопамяти и основных микросхем есть термопрокладки. Прижим к микросхемам добротный, контакт есть по всей площади.

Как видим, охлаждение GeForce GTX 1060 версии Founders Edition сделано добротно и визуально опрятно. Посмотрим, как система проявит в себя в деле.

Печатная плата

Печатная плата GeForce GTX 1060 Founders Edition компактная и отлично вписывается в формат Mini-ITX. Похоже, система охлаждения была специально сделано добротной, для демонстрации возможностей графического ядра. Как видим, основной набор элементов расположился именно на лицевой стороне PCB, здесь все чипы видеопамяти и основные элементы системы питания. Да, переходник питания выглядит не привычно.

Маркировка графического кристалла GP106-400-A1. Кристалл выпушен на 20 недели текущего года и не имеет защитной рамки. Размер самого кристалла не большой и составляет 200 мм².

Для набора заявленного объема видеопамяти в 6Гб используется шесть микросхем с маркировкой K4G80325FB, это знакомые нам чипы GDDR5 от компании Samsung.

Система питания графического ядра трехфазная, видеопамяти однофазная. Примечательно, но для всех фаз на печатной плате есть посадочные места под дополнительные элементы, по умолчанию распаяно по одной сборке E6930 GA6F12 на каждую фазу.

На этом мы заканчиваем визуальные осмотры и переходим к тестированию.

Температурный режим, Разгон, Результаты игровых тестов, Выводы

ТЕСТИРУЕМ

Для тестов мы использовали тестовый стенд со следующей конфигурацией.

• Процессор: Intel Core i5 6600K;
• Система охлаждения: Noctua NH-D15S
• Материнская плата: Asus Maximus VIII Formula;
• Оперативная память: Corsair VENGEANCE LPX CMK8GX4M2A2666C16 8 ГБ (2X4 ГБ);
• Жёсткий диск: Transcend MTS600 TS256GMTS600 (для системы);
• Блок питания: Corsair RM1000.



В ходе тестирования частота и напряжение процессора были зафиксированы вручную на отметке 4600МГц при напряжении 1.456В, все опции энергосбережения были отключены. Опции управления оборотами вентиляторов по умолчанию так же были отключены.

Как и всегда, мы начали тестирование с изучения температурных показателей. При исходных настройках частот и автоматическом режиме вентилятора, в игровых приложениях максимальная температура графического достигла 75°C. При этом обороты кулера находились на отметках в районе 63% от максимальны, а частота в Boost-режиме достигала 1822 МГц. В режиме простоя турбина карты не останавливалась.

Если в ручном режиме зафиксировать обороты кулера на отметке в 85%, то рабочая температура снижается до 66°C, а частота повышается до 1847 МГц. Интересно, что на таких оборотах турбины, даже без наушников видеокарта не «доставляет» своим присутствием. Получается, что «буст» частота находится значительно выше заявленных 1708 МГц (тесты проходили летнем режиме с температурой окружающего воздуха 28°C).

О шуме подробнее. Измерения шумовых характеристик проходили с помощью цифрового шумомера, с расстояния ~30см, минимальной границей измерения шума является 30дБ, уровень шума в помещение равняется 31,6-32,1дБ, данные ниже 32,1-33,1дБ можно считать абсолютно бесшумными, погрешность может составлять 1,5-2дБ. Результаты разбиты на три блока, по скорости вращения вентиляторов.

Нужно признать, что в автоматическом режиме вариация GeForce GTX 1060 Founders Edition хорошо балансирует между издаваемым шумом и рабочей частотой. Я был приятно удивлен, когда после запуска игровых тестов не сразу услышал карту на открытом тестовом стенде.

После тестирования в штатных режимах, мы решили разогнать подопытную. Для этого использовалась утилита EVGA Precision XOC последней доступной версии, значения параметров POWER TARGET и TEMP TARGET были установлены в максимальные положения, иные модификации не использовались. В результате, частота графического ядра смогла преодолеть планку в 1599 МГц, а оперативная память остановилась на 2187 МГц – это в номинальных частотах. Как мы понимаем, для Boost-режима все зависело от режима работы системы охлаждения.

Так в автоматическом режиме, кулер раскрутился до уже знакомых 64%, рабочая температура зафиксировалась на отметке в 76°C (на десять градусов больше номинала), а частота превысила порог в 2ГГц и составила до 2025 МГц.

При установке турбины на 100% частота прошла отметку в 2062 МГц. У чипа есть явный запас по способностям разгона, добавить более мощную систему охлаждения и поиграться с напряжениями…

Для наглядного отражения прироста от разгона мы использовали синтетические тесты. Для сравнения в противники был выбран не так давно анонсированный AMD Radeon RX 480 в референсном исполнении. Для тестирования в играх было установлено рабочее разрешение в 1920x1080, все настройки, доступные в опциях игры или бенчмарка были выставлены на максимум. Полноэкранное сглаживание также устанавливалось в максимально доступный режим. На графиках отражены средние и минимальные (где доступно) показатели FPS встроенных игровых бенчмарков.

РЕЗЮМИРУЕМ

Итак, какие выводы можно сделать по результатам знакомства с Nvidia GeForce GTX 1060 в исполнении Founders Edition? Безусловно, переход на новый технологический процесс в 16-нм позволил улучшить эксплуатационные характеристики. Так при небольших манипуляциях с разгоном, частота графического ядра может преодолеть порог в 2 Ггц. При этом на номинальных частотах, сохранив тепловой пакет, карте удалось приблизиться к первым флагманам предыдущих поколений.

К слову о разгонах и повышении тактовых частот, система охлаждения в вариации Founders Edition продемонстрировала хорошие показатели. В состоянии «из коробки» GeForce GTX 1060 остается тихой, даже для открытого тестового стенда, и при этом умудряется работать на частотах выше заявленных. Жаль нет полной остановки кулера в 2D режиме, для любителей абсолютной тишины, так сказать. Ну и внешний вид Founders Edition должен порадовать фанатов производителя.

По умолчанию, вариация Founders Edition будет доступна только в некоторых регионах, на онлайн площадках производителя, по цене в 299$, в то время как рекомендованный ценник на вариации партнеров начинается от 249$. Если говорить об отечественной рознице, то вариации партнеров должны стартовать 18990 рублей. Какие цифры мы увидеть на самом деле, покажет небольшой промежуток времени.

Тот же Radeon RX 480 в столичной рознице сейчас можно найти примерно за 19500 рублей, а он уступает по производительности героине сегодняшнего обзора, причем в некоторых тестах разрыв сводится к минимуму, в других наоборот кажется очень приличным. Здесь хочется подметить, что Radeon RX 480 в референсном исполнении не очень хорошо поддерживает рабочие частоты и порой снижает их, в то время как GeForce GTX 1060 наоборот работает на частотах выше заявленных. Я думаю, будет интересно сравнить эти вариации в «прокачанном» исполнении от партнеров, но это тема для отдельного материала.

По данным ресурса SweClockers, компания NVIDIA в настоящее время не планирует выпускать продукты на базе нового ядра GP106 поколения Pascal. Этого не произойдет еще как минимум несколько месяцев. Как считают наши коллеги, несмотря на то, что дизайн GPU уже полностью разработан, сам чип для применения в игровых устройствах не готов.

Из этого следует, что первая волна графических ускорителей GeForce 1000 будет включать в себя только производительные решения, такие как GTX 1080 и GTX 1070. Среднеуровневые же модели могут быть представлены несколько позднее. Собственно, для NVIDIA такая программа анонсов не нова, и уже в течении некоторого времени она так и поступает. В отличии от AMD калифорнийский разработчик предпочитает разбивать запуск новой серии адаптеров.

Тот же ресурс утверждает, что карты на базе ядра GP106 не потребуют подключения дополнительного питания. Таким образом, данные новинки будут иметь примерно тот же TDP, что и серия GTX 750 или недавно анонсированная 75-ваттная версия GTX 950. Однако, партнеры NVIDIA, вероятно, все же будут добавлять коннекторы PCI-E Power, раскрывая тем самым оверклокерские способности адаптеров.

Основным фактором, по которому NVIDIA не торопится выпускать карты на GP106 может являться тот факт, что GeForce GTX 960 и GTX 950 все еще пользуются хорошим спросом у покупателей.

Свежая порция слухов пришла к нам из Южной Кореи. Это данные от портала HardwareBattle, который, напомним, до этого выложил на своих страницах первые подробности об адаптерах AMD Fury до их анонсах. На сей раз журналисты сайта опубликовали информацию о том, что компания NVIDIA готовит к запуску сразу три модификации ядра GP104 поколения Pascal.

Если верить представленной информации, калифорнийский производитель планирует заменить три своих самых популярных высокопроизводительных адаптера GeForce в течении одного месяца. Модели GeForce GTX 980 Ti придет на смену ускоритель на базе GPU GP104-400, который на рынке будет представлен как в эталонном, так и нереференсном дизайне.

Адаптер GTX 980 сменит акселератор с ядром GP104-200, также доступный в переработанном дизайне. Помимо этого, готовится и модификация GP104-150, которая будет доступна только в AIB-версиях видеокарт. Ее производительность должна быть сопоставима с актуальными моделями GTX 970.

В настоящее время пока что остается неизвестным, какие названия получат видеокарты на ядрах GP104 «Pascal», однако многие наши коллеги склоняются к тому, что мы увидим модели GTX 1080/1800/1070/1700.

Согласно предварительным данным, данные новинки мы можем увидеть в июне текущего года, и вполне возможно, что NVIDIA даст добро своим партнерам представить собственные модификации в рамках выставки Computex.

Некоторое время тому назад компания NVIDIA продемонстрировала свой модуль Drive PX 2, который якобы включал в себя GPU поколения Pascal. Как мы знаем, устройство несет в себе два Tegra SoC и пару GPU Pascal (GP104). Однако в ходе своей пресс-конференции NVIDIA демонстрировала сторону платы с модулями Tegra, тогда как обратная сторона оказалась журналистам недоступной.

К счастью, ситуация изменилась уже на выставке CES 2016, где калифорнийский производитель показал плату с обеих сторон. Корреспонденты ресурса VideoCardz воспользовались данной возможностью и решили поближе изучить строение GPU.

Для сравнения они выбрали предшественника в лице GM204 и плату на ее основе GeForce GTX 980M. Как оказалось, перед нами практически идентичные платы с несколькими незначительными отличиями. По мнению VideoCardz компания NVIDIA продемонстрировала прототип Drive PX 2 на базе чипа GM204, задействовав платы GTX 980M или Quadro M5000.

Естественно, речь не идет ни о какой сенсации. Просто NVIDIA пока что не готова продемонстрировать чип Pascal широкой общественности, однако по каким-то свои причинам решили не информировать общественность о том, что прототип Drive PX 2 несет в себе ядра Maxwell.

Кстати, компания AMD уже успела продемонстрировать свой будущий чип Polaris, сначала на RTG Summit, а затем на CES. Это было подтверждено несколькими ресурсами, однако делать снимки журналистом было запрещено.
