Внешний и внутренний Осмотр

Мы уже знакомились с одним представителем корпусов линейки Raven от компании SilverStone. Напомню, первопроходцем был RVZ02, который благодаря своей оригинальной конструкции может уместить достаточно серьёзную связку комплектующих в минимальных размерах по ширине. Теперь пришло время познакомиться с представителями полноразмерных вариаций.

Здесь SilverStone разгулялись побольше. Согласно сайту компании, можно встретить шесть вариаций различных корпусов. К нам на тестирование попала младшая модель SilverStone Raven RVX01. Предлагаю познакомиться с его строением, если посмотреть на описание производителя, корпус может выделиться из большинства форм-факторных аналогов.

Внешний осмотр

Максимальные габариты Raven RVX01 составляют 215x485x500 миллиметров, что в большинстве случаев полностью стандартно для корпусов форм-фактора Middle-Tower. Но благодаря декоративным элементам конструкции эти размеры соблюдаются не по всем точкам замера.

Три вариации Raven RVX01 могут похвастаться наличием смотрового окна, есть и четвертая без него. В пределах модели доступны три окраса: красная, синяя и кислотно зеленая. Как видим нам достался классический, для «компьютерных крутышей», красный. Номер модели SST-RVX01BR-W.

Общий внешний вид корпуса словесно описать сложно. В нем присутствует множество граней с переходами, есть вставки и рельефности, да и в целом весь корпус, начиная с лицевой панели, усиленно стремится вперед. Как и у RVZ02 лицевая панель по диаметральной плоскости разделяется линией.

Ниже приведу несколько крупных фото лицевой панели.

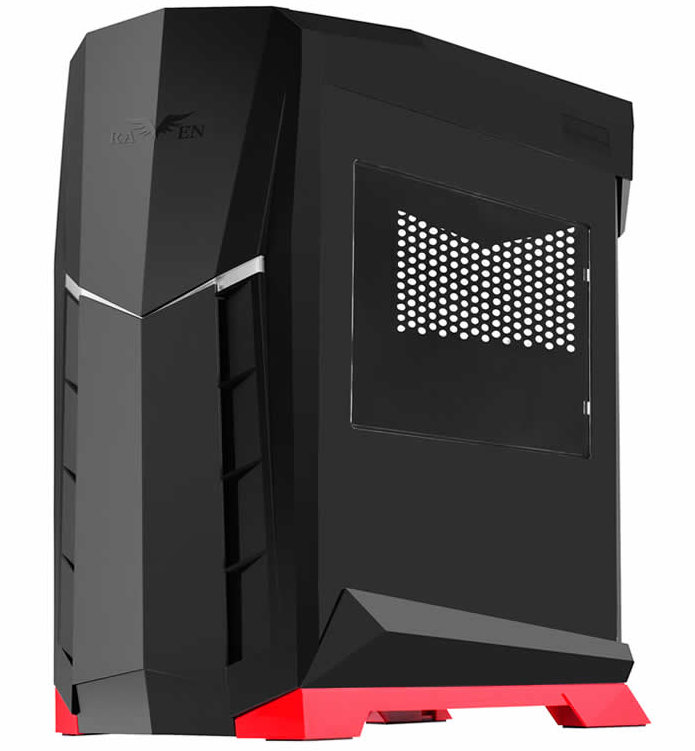

Raven RVX01 дважды «перевертыш». Во-первых, смотровое окно находится на левой боковой стенке, обычно на правой. Окно по форме вытянутый прямоугольник. Во-вторых, материнская плата размещается разъемами I/O панели вверх, то есть находится на боку.

В нижней части боковой панели есть пластиковая накладка, визуально выглядит интересно и не обычно.

Для опрятного вида и защиты кабелей, которые подключаются к плате и выходят на верх, используется пластиковая крышка. В своем строении она располагает вентиляционными отверстиями.

Крышка чем-то напоминает спойлер ну или оперение, которое придает углу корпуса возвышение.

Вентиляционная сетка выполнена с интересным узором, который опять же придает корпусу направленности вперед :).

Из элементов управления присутствуют клавиши включения и перезагрузки, по части разъемов есть два USB 3.0 и пара аудиовыходов. Разъемы кроются в небольшом утоплении, крышки для их закрытия не предусмотрено.

Обратная сторона корпуса максимально не стандартная :). Почти полностью глухая стенка, спасает лишь небольшая перфорация для вентилятора блока питания. Он будет устанавливаться именно в этой области.

На нижней грани корпуса расположилась пластиковая база. Она крепится к раме корпуса и обеспечивает установку пылевого фильтра и ножек. В ее строении опять же множество переходов и не самая обычная форма.

Пылевой фильтр располагает пластиковой рамой и достается движением назад, что не всегда удобно. На ножках есть прорезиненная накладка, она используется для улучшения сцепления нежели глушения вибрации.

К нижней грани корпуса крепятся три 120 мм вентилятора с маркировкой HA1225L 12SA-Z, решения от самих SilverStone. Вентиляторы имеют пластиковую решётку для предотвращения попадания проводов в крыльчатку. На мой взгляд решетку можно было бы сделать съемной, для применения в случае подмены вентиляторов.

Для установки доступны только 120 мм вентиляторы, посадочные места для «стосороковок» не предусмотрены.

Далее мы переходим к внутреннему осмотру SilverStone Raven RVX01.

Внутренний осмотр

Разбор корпуса начинается с демонтажа верхней панели. Она фиксируется двумя болтами с накатанной головкой, а по длине удерживается пластиковыми направляющими.

Внутри верхней крышки можно увидеть способ крепления цельной сетки, дюжина небольших саморезов под крестовую отвертку.

Сняв верхнюю крышку, мы можем увидеть привычную «обратную» панель корпуса. Есть посадочное место для блока питания, разъем для заглушки материнской платы и посадочное место под 120 мм вентилятор. Из семи заглушек для карт расширения только одна многоразовая, остальные выламываются при необходимости первого использования.

Обе боковины фиксируются двумя болтами и демонтируются движением вверх.

Внутри корпуса можно обнаружить комплект поставки, который состоит из инструкции пользователя, пакетика с набором различных болтов и двух металлических направляющих для накопителей.

Согласно техническим характеристикам производитель ориентирует RVX01 на установку материнских плат ATX, Micro-ATX. Повторюсь, плата, как и связанные с ней элементы устанавливаются в корпус под углом в 90 градусов.

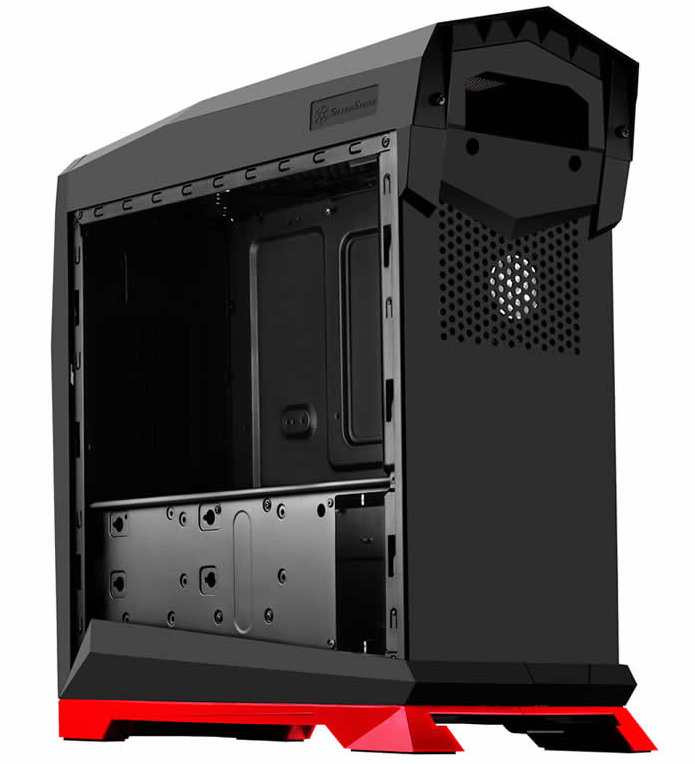

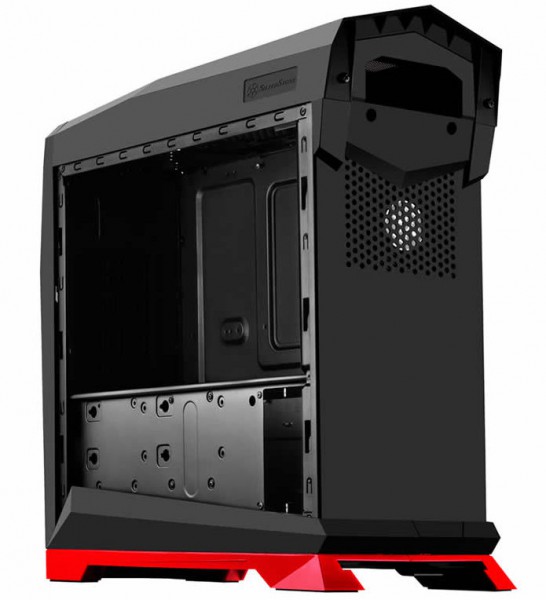

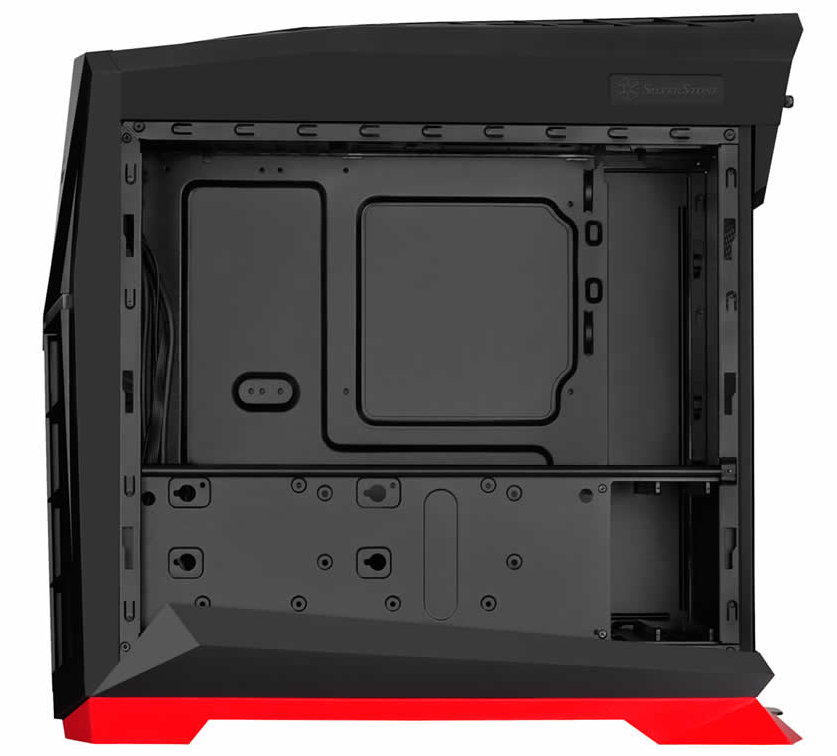

В поддоне материнской платы есть добротное смотровое окно, оно предоставит доступ к обратной стороне зафиксированной платы для замены или первой установки системы охлаждения. Есть и небольшие «пресс переходы», которые должны увеличить общую прочность конструкции.

Благодаря перегородке, которая «огораживает» нижнюю часть корпуса, увеличивается прочность конструкции, а также визуально закрывается место скопления кабелей. Почему скопления? Узнаем при сборке.

Лицевая панель при доле желания снимается без открутки каких-либо болтов, только пластиковые направляющие. В этой области мы наблюдаем еще одно посадочное место для стодвацатки. Итого в RVX01 есть следующие посадочные места для вертушек:

• Три 120 мм на нижней панели;
• Один 120 мм на передней панели;
• Один 120 мм на верхней панели.

Особенности сборки, Установка накопителей, Результаты сборки, Резюмируем

Используемый блок питания

Для сборки в пределах героя сегодняшнего обзора будем использовать блок питания от этого же производителя, а именно SilverStone SST-ST60F-PB на 600W. Бегло посмотрим на его внешний вид и упомянем основные характеристики. Прибыл SST-ST60F-PB в упаковке стандартных размеров, на ее боковых гранях есть перечисления всех основных характеристик и явное упоминание вложенной модели.

В комплекте обнаруживается сам БП, кабель питания, два вида болтов для фиксации, инструкция пользователя, набор кабелей и несколько стяжек для их укладки.

SilverStone SST-ST60F-PB полностью модульный, включая 24-pin кабель. Кабеля черные и плоские, такие аналоги встречались нам и у других производителей. С полным списком кабелей и разъемов можно ознакомиться на странице продукта.

SST-ST60F-PB обладает общей линией +12VDC, которая обеспечивает 552W. Блок сертифицирован по стандарту 80 PLUS Bronze. Для охлаждения используется один 120 мм вентилятор, который в рабочем режиме не останавливается.

Без учета кабелей длинна SST-ST60F-PB составляет 140 миллиметров, что позволит использовать его в компактных корпусах с ATX разъемом для блока питания. Этот блок питания мы добавили по своему усмотрению, в комплекте его нет :)

Особенности сборки

Сборка начинается с прокрутки ножек для материнской платы, облегчает процесс комплектная накладка для отвертки.

Как бы то странно не звучало, но Raven RVX01 совершенно не рассчитан на скрытную прокладку кабелей. Если не применять фантазию, то большинство кабелей останутся в пределах основного объема корпуса. Но если пытаться найти обходы, то можно пустить основную массу за корзиной накопителей, например. Отметим, что при использовании полноразмерных блоков питания ситуация может еще немного усугубиться отсутствием свободного места для «маневра».

Аналогично заведены в корпус и кабеля лицевой панели. Конечно, границы смотрового окна скрывают их наличие, но ничего не мешает разместить отверстие для их проводки в нижней области, за пределами видимости.

Если хотите красиво проложить 8-pin кабель питания процессора, то об этом нужно позаботиться до момента установки материнской платы, зазор до установленного блока питания минимален. В моем случае я заложил кабель именно под него.

Сама материнская плата устанавливается обычно, рядом расположенные элементы корпуса не мешаются.

Завод кабелей для предустановленных вентиляторов опять же проходит с помощью одного отверстия. В такой конфигурации не все кабеля доставали до коннекторов материнской платы. Можно просверлить, но я направил кабель вверх, в итоге они оказались во внутренней части корпуса.

Установка накопителей

По накопителям, на перегородку внутри корпуса можно прикрутить пару накопителей, еще пара располагается в отдельном отсеке.

Для установки накопителей в отсек используются металлические направляющие. В моем случае они имели минимальный зазор от печатной платы диска, немного насторожило.

Накопитель с салазками устанавливаются в отсек и фиксируется болтом. Виброизоляции для улучшения шумовых характеристик не предусмотрено. Накопитель форм-фактора 2.5” зафиксировать в салазках не удалось.

Результаты сборки

Не смотря на все нюансы прокладки кабелей, материнская плата с водяным охлаждением процессора и двумя видеокартами встали на свое место весьма легко. Для обычных радиаторов максимальная высота процессорного кулера составит 159 миллиметров.

Отметим, что из-за наличия перегородки ширина видеокарты в этой области ограничена 125 мм, при этом стоит учитывать и миллиметры разъемов питания, которые так же немного, но увеличивают габариты. В моем случае парочка MSI Radeon HD 7970 уместилась на ура, разве что кабеля питания пришлось подключить до установки.

После сборки всего корпуса и включения подсветки, которую лучше всего подобрать под цвет пластиковых вставок, SilverStone Raven RVX01 начинает играть отличными красками.

Резюмируем

На момент публикации материала SilverStone Raven RVX01 засветился в столичной рознице лишь в нескольких не самых крупных магазинах по цене в 6500 рублей. Нужно признать, стоимость для данного корпуса на мой взгляд немного завышена, но этому есть явные оправдания. Во-первых, корпуса нет в большинстве наших дискаунтеров. Во-вторых, RVX01 принадлежит к элитной серии производителя Raven, какая уж тут дешевизна.

На мой взгляд, сборка системы на базе компактного Raven RVZ02 оказалась явно удобнее, нежели в герое сегодняшнего обзора. В строении RVX01 есть изначально спорные пункты, которые проявляются даже при установке самой простой конфигурации. Например, те же кабеля лицевой панели могли бы успешно спрятаться с глаз пользователя. Сюда же припишем не самые «классные миллиметры» ограничений по размерам системы охлаждения, ширины видеокарты и блока питания.

Однако при всем выше сказанном, можно просто влюбиться во внешний вид этого корпуса. Да, в Raven RVX01 есть множество интересных граней, пластиковые накладки создают уникальные формы и переходы, а изменений подход к установки внутренних комплектующих спокойно заставит «залипнуть в смотровое окно понимающих граждан». Именно из-за внешнего вида RVX01, можно приложить усилия на преодоление преград с его покупкой, доставкой и последующей сборкой системы.

В ноябре текущего года компания SilverStone готовит к запуску свой новый корпус серии Raven, обозначенный маркетинговым названием Raven RVX01, однако уже сейчас у нас есть возможность познакомиться с его дизайном и характеристиками. Свежий кейс формата Mid-Tower обладает линейными размерами 215 х 500 х 485 мм и весит 5 кг, в его конструкции именитый производитель задействовал высококачественные сталь и пластик черного цвета с матовой отделкой. В основании новинки можно заметить вставки красного цвета.

Кейс поддерживает установку материнских плат ATX и Micro-ATX, причем устанавливаются они здесь под углом 90 градусов. Отсеков под 5,25-дюймовые приводы не предусмотрено, присутствует четыре посадочных места под накопители 2,5/3,5 дюйма, а также семь слотов PCI. Пользователи могут установить внутри SilverStone Raven RVX01 CPU-охладитель высотой до 162 мм, а также графический ускоритель длиной 348 мм максимум.

Стоит сказать, что в комплект поставки с новинкой входит три 120-мм фирменных вентилятора Air Penetrator, работающих на скорости 1200 об/мин при звуковом давлении не более 19,7 дБА. Кстати, прямо внутри шасси можно разместить три радиатора систем водяного охлаждения.

Корпус SilverStone Raven RVX01 стартует в продаже 6 ноября этого года в вариантах с большим акриловым окном на боковой дверке и без него. В первом случае стоимость шасси составит 100 долларов США, во втором – 91.
