Компания Reeven представила миру свою новую систему водяного охлаждения «все-в-одном», которая в продаже появится под маркетинговым названием Reeven Naia 240. Продукт получил в свое распоряжение контактный блок со встроенной помпой и небольшим резервуаром из прозрачного акрила. Таким образом новинка имеет два резервуара: по одному в контактном модуле и в радиаторе.

Модуль, устанавливаемый на процессор, имеет в своем составе специальное отверстие, через которое можно добавлять красители для охлаждающей жидкости. Кроме этого здесь предусмотрена белая светодиодная подсветка, которая будет просвечиваться через акриловый верх. Для улучшения теплоотдачи предусмотрены микроканалы с тонкими пластинами 0,11 мм.

Reeven Naia 240 также получил гофрированные трубки, которые соединяют насос с радиатором типоразмера 240 х 120 мм. На теплосъемнике установлено пару 120-мм вентилятора Reeven ColdWing 12, которые вращается со скоростью от 300 до 1600 об/мин, нагнетают воздушный поток до 90,28 CFM и имеют звуковое давление 6,5 – 30,9 дБА.

Из коробки система охлаждения поддерживает установку на сокеты Intel LGA2066/2011(v3), LGA115x, AM4, AM3(+), FM2(+), при этом если вы хотите инсталлировать данную СВО на процессор с разъемом TR4, крепеж придется покупать отдельно.

Ценник модели Reeven Naia 240 производитель пока что не озвучил.

Уже несколько раз мы знакомились с продуктами тайваньской компании Reeven. Среди рассмотренных вариантов нам попадались, как кулеры для процессоров, так и реобасы для управления вентиляторами. По результатам тестирования каждый из семплов производителя оставлял хорошее впечатление.

Наверное, основной фишкой Reeven мы находили сочетание производительности и стоимости. Недавно, сайт компании явно преобразился, а под наш взор попали такие категории, как корпуса и отдельные вентиляторы. Вторых сегодня и рассмотрим.

Комплект поставки

На текущий момент линейка вентиляторов Reeven делится на четыре серии:



• Reeven EUROS
• Reeven COLDWING 12
• Reeven COLDWING 14
• Reeven ZEPHYROS



К нам добрались по одному вентилятору первых трех серий. По сути EUROS позиционируется, как решение для тишины, ZEPHYROS представляет пользователю варианты с подсветкой, а COLDWING истинные желтые вертушки Reeven в двух типовых размерах. В независимости от серии, вентиляторы поставляются в отдельных блистерных коробках. Внутренний вкладыш перечисляет основную информацию: производителя, модель и технические характеристики. Видна и крыльчатка вентилятора.

Комплект поставки оказался уникальным для каждой модели, но у всех нашелся набор из четырех болтов для крепления. У EUROS есть набор прорезиненных гвоздей для минимизации вибрации. А COLDWING 12 и COLDWING 14 могут похвастаться переходниками “Molex to 3pin” и “4pin to 3pin”. Похоже производитель еще экспериментирует с этим пунктом.

Линейка COLDWING 12

Серия Reeven COLDWING 12 является представителем обычных 120’ток. С одной из них мы уже знакомились в обзоре Hans RC-1205. Всего в линейке представлено три модели: RM1225S08B, RM1225S20B и RY1225S15B-RP. Каждая обладает размерами 120x120x25 мм и заявленным ресурсом в 30.000 часов. В строении крыльчатки заложено 11 лопастей яркого желтого цвета.

Именно RY1225S15B-RP прибыла к нам как отдельный вентилятор. Модели отличаются скоростью вращения крыльчатки. Эта модель поддерживает PWM-управление и может работать в диапазоне 300~1500 об/мин.

По результатам тестирования можно сказать следующее: скоростной режим, при котором крыльчатка адекватно реагировала на изменение оборотов составил 600~1600 об/мин, на максимальной скорости хорошо слышится воздушный поток, на 1000 оборотов становится среднестатистическим вентилятором, а при низких оборотах можно услышать небольшие трески подшипника.

Линейка COLDWING 14

Серия Reeven COLDWING 14 максимально похожа на свою 120 мм версию. Тут доступно четыре модели: RM1425S08B, RM1425S12B, RM1425S17B и RM1425S17B-P. Они опять же различаются только скоростью вращения крыльчатки, попутно изменяя все характеристики связанные с воздушным потоком. Размеры в ширину стандартные 25 мм, а заявленный ресурс все те же 30.000 часов.

Модель RM1425S17B-P с PWM-управлением прибыла к нам как отдельный экземпляр. Для нее максимальные обороты составили 1800, а минимальные порядка 650. При этом на 1000 был слышен воздушный поток, а при минимальных оборотах какие-либо посторонние звуки отсутствовали. После COLDWING 12 я был немного удивлен тем, что в этой модели подшипник остался бесшумным.

Линейка EUROS

Вот мы и добрались до представителя Reeven EUROS, ранее такие вентиляторы мне не встречались. В линейке есть шесть моделей, три с поддержкой PWM (RA1225F12C-P, RA1225F16C-P, RA1225F20C-P) и три без таковой (RA1225F12C, RA1225F16C, RA1225F20C). Для всех моделей заявленный ресурс составляет уже 120.000 часов.

Как я понимаю, эти модели Reeven были нацелены на борьбу с шумом. Именно поэтому в комплект включены “резиновые гвозди”, применен гидродинамический подшипник S-FDB от Sony Corp. Однако, тут же производитель упомянул о высоком статическом давлении для использования с радиаторами систем водяного охлаждения. Наверное поэтому мы можем наблюдать весьма агрессивную форму крыльчатки с дополнительными направляющими.

К нам прибыл RA1225F20C-P. Заявленные обороты подтвердились, крыльчатка успешно крутилась в диапазоне 700–2000 об/мин. На максимальных оборотах, безусловно слышен шум воздушного потока, который не пропадает и на 1000 об/мин. На минимальных оборотах шум крыльчатки пропадает, но просыпается шорох подшипника. Его хорошо слышно в пределах открытого тестового стенда.

Резюмируем

На момент публикации данной заметки, продукты Reeven так и не добрались до нашего рынка. А жаль, ранее протестированные кулеры для процессоров могли бы составить конкуренцию текущим предложениям. Чего, наверное, я не могу сказать о рассмотренных сегодня вентиляторах. Конечно, сделаны они добротно, желтые крыльчатки обладают почти уникальным внешним видом, да и в целом подход к поставке правильный. Но каждый из представителей обладает среднестатистическим сочетанием итоговых характеристик, а цена на международных площадках не может оправдать отмеченные сегодня моменты. Так и получается, что модели вентиляторов у Reeven получились весьма обычными.

Введение, Обзор Reeven Hans RC-1205

Одно из последних тестирований воздушных кулеров прошло в комплексном режиме. Тогда мы рассмотрели пять вариаций с технологией прямого контакта тепловых трубок. Лично мне, такой вариант проведения тестирования и подготовки материала очень понравился. Поэтому и этот материал будет включать в себя обзор и сравнение сразу четырех воздушных кулеров.

Сегодня мы будем действовать в режиме два на два. А именно познакомимся с двумя соседствующими моделями от компании Reeven, ими будут Hans RC-1205 и Justice RC-1204. Интересно, но именно Justice с меньшей литерой RC-1204 является моделью постарше. Им будут противостоять Macho 120 SBM и Le Grand Macho RT вариаций от компании Thermalright. Между ними уже нет путаницы в названиях. Наверное, вторая пара кажется немного увесистее своих оппонентов, а Le Grand Macho RT и вовсе может быть назван лидером данного сравнения. Но останется ли визуальное преимущество таковым после результатов тестирования? Узнаем чуть позже.

Комплект поставки

Reeven Hans RC-1205 прибыл к нам в небольшой картонной упаковке. На ее сторонах есть хорошо отраженное название модели, фотография, перечень поддерживаемых сокетов и небольшой список характеристик. Даже блок схема с размерами в наличии. В общем, с информативностью все в полном порядке.

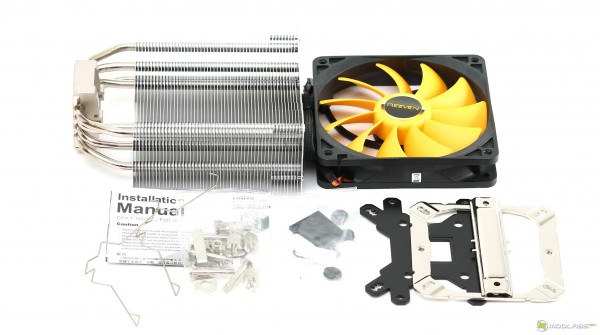

В комплекте поставки Hans RC-1205 обнаруживается набор креплений, один вентилятор, инструкция по установке, два набора скоб и небольшой пакетик с термопастой.

ВНЕШНИЙ ОСМОТР

Reeven Hans RC-1205 относится к дивизиону классический однобашенных кулеров. В его строение заложен медный теплосъёмник, четыре тепловых трубки и рассеивающий блок из 50 алюминиевых пластин. Габариты радиатора составляют 133x155x81.5 миллиметров, при этом его масса находится на отметке в 558 грамм.

Пластины рассеивающего блока по краям имеют небольшие изменения в форме – вероятно производитель старался оптимизировать воздушный поток. Форма вырезов одинаковая с обеих сторон. Пользователь может установить два вентилятора, в комплекте как мы помним есть только один.

Четыре тепловые трубки проходят через рассеивающие пластины рядом с их боковой частью. Наблюдается попытка небольшого разнесения трубок по площади, но в любом случае они расположены близко друг к другу.

В области контакта медное основание и тепловые трубки хорошо пропаяны. Сверху трубок есть небольшая алюминиевая проставка, которая будет служить упором для элементов крепления.

Hans RC-1205 не первый представитель компании Reeven на нашем стенде. Ранее мы знакомились с Okeanos RC-1402. Так вот, у сегодняшнего подопытного обработка основания находится на совершенно идентичном уровне: конусообразная форма с мелкими следами фрезы, почти не заметными. Можно сказать, что наблюдается зеркальный эффект, но из-за формы основания он все же теряется.

Тест прямой поверхностью и отпечаток термопасты не демонстрирует ни чего нового. Еще раз убеждаемся в наличии конусообразной обработки, которая дает очень хороший прижим в центральном «пятаке» крышки процессора.

КОМПЛЕКТНЫЙ ВЕНТИЛЯТОР

В комплекте Hans RC-1205 есть один вентилятор от производителя. Он относится к линейке COLDWING 12, точная маркировка RM1225S15B-P. Скорость вращения крыльчатки может находится в диапазоне от 300–1500 об/мин, поддерживается PWM-управление. Заявленный нижний порог несомненно радует. В строении заложен один подшипник скольжения, а крыльчатка имеет окраску в яркий желтый цвет.

ПРОЦЕСС УСТАНОВКИ

Установка Hans RC-1205 начинается с подготовки бекплейта. Определяем платформу, в нашем случае это LGA1151, далее находим подходящие болты и устанавливаем их под выбранную платформу. В инструкции этот момент детализирован хорошо. Болты фиксируется с помощью резиновых колец, что позволяет легко установить бекплейт не боясь их выпадения. В целом установка возможна на платформы Intel и AMD, а именно: LGA 1150/1151/1155/1156/1366/2011/2011-V3 и AM2/AM2+/AM3/AM3+/FM1/FM2/FM2+.

Далее на лицевой стороне платы мы устанавливаем пластиковые втулки, накидываем по верх них металлическую раму и фиксируем ее болтами. У болтов есть не самая привычная шестигранная головка, но для ее протяжки в комплекте есть небольшой ключ.

Сам Hans RC-1205 фиксируется к собранному «фундаменту» при помощи прижимной планки. Она, как и пара болтов, полностью отделены друг от друга. В этот момент неловко вспоминаешь о проработанном креплении от Noctua…

В собранном стенде желтая крыльчатка вентилятора очень выделяется из черной гаммы материнской платы. При таких габаритах радиатора ожидать проблем с совместимостью было бы неправильно. Так массивный кожух материнской платы или память не помешались при фиксации вентилятора.

Обзор Reeven Justice RC-1204

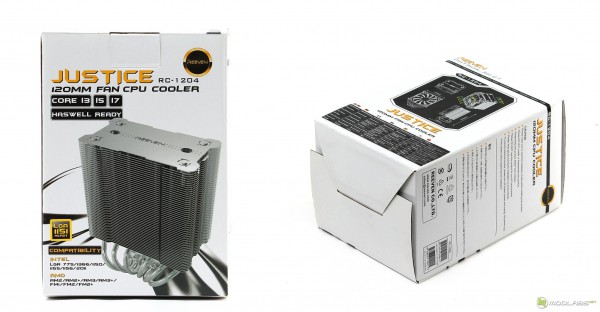

Комплект поставки

Следующий герой этого сравнения будет вторым представителем в двойки от Reeven. Justice RC-1204 с меньшей литерой судя по размерам и габаритам все же может считаться моделью постарше чем Hans RC-1205. Упаковка Justice’a не менее информативна, разве что на основной фон выбран не красный, а белый цвет.

ВНЕШНИЙ ОСМОТР

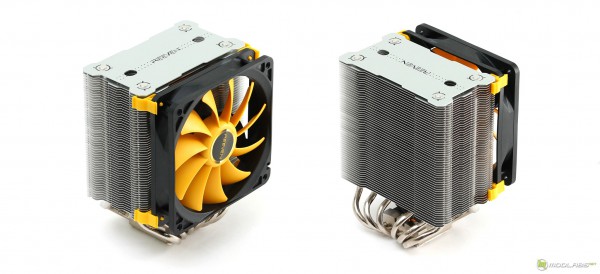

В целом Justice RC-1204 тоже относится к дивизиону однобашенных вариаций, но в его конструкции заложено несколько отличительных особенностей. Внешние габариты радиатора составляют 131x162x105 миллиметров, а вес подтянулся до 770 грамм. Как видим он выглядит массивнее Hans’a.

В конструкции рассеивающего блока заложено 53 рассеивающие пластины. Они увеличены в размерах, но также имеют небольшое утопление в центральной части. Для отвода тепла от основания есть шесть тепловых трубок, что на две больше чем Hans’a. В отличии от большинства решений тепловые трубки выходят из основания в плоскости параллельной радиатору. Что в первую очередь потребовало их очень хорошо изогнуть в области основания. А вот во вторую, позволило очень равномерно распределить их по площади всех рассеивающих пластин.

В строении рассеивающих пластин есть два отверстия, они понадобятся в момент установки. Кстати, верхняя пластина у обоих представителей Reeven отличается от всех других, она содержит логотип производителя, явно толще, перекрывает тепловые трубки и крепится к основному блоку с помощью четырех столбцов.

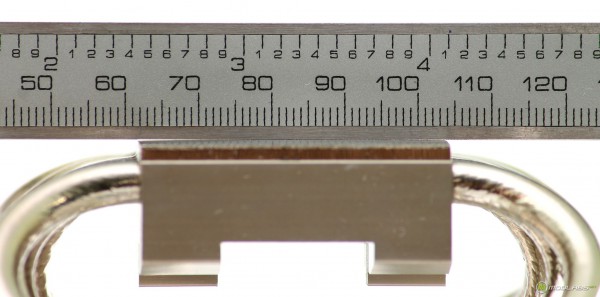

Подход к обработке основания, как и его качество встает в уже стабильный ряд решений от Reeven. Конусообразная форма с небольшими средами. Соответственно и замеры прямой плоскостью и показатели отпечатка термопасты не особо отличаются от первого героя сегодняшнего материала.

КОМПЛЕКТНЫЙ ВЕНТИЛЯТОР

Как и стоило того ожидать, для неизменного посадочного места на 120мм производитель использует тот же самый вентилятор COLDWING 12 RM1225S15B-P. Но в этот раз изменился принцип его фиксации к радиатору. Вместо металлических скоб применяются пластиковые направляющие. С их помощью установить вентилятор легко, но немного не привычно.

ПРОЦЕСС УСТАНОВКИ

Для установки Reeven Justice RC-1204 используется полностью идентичный набор элементов. Да чего говорить, Justice можно без проблем установить на «фундамент» от Hans. Разве что в этом случае для фиксации болтов требуется отвертка с не самым коротким стержнем.

На материнской плате Justice RC-1204 смотрится массивнее, но по-прежнему не мешает соседним элементам. Благодаря желтому цвету крыльчатки он продолжает притягивать взгляд.

Обзор Thermalright Macho 120 SBM

Вот мы и подобрались ко второй паре сегодняшнего материала. Напомню, здесь мы познакомимся с Macho 120 SBM и Le Grand Macho RT от Thermalright. В них обоих заложены немного другие подходы к реализации.

Комплект поставки

Начнем с того, что поменьше. Thermalright Macho 120 SBM прибыл к нам в картонной упаковке формы кубика. На ее гранях есть перечень технических характеристик, хорошо отраженно название и пару фотографий подопытного. Да, кислотно- зеленый цвет очень хорошо отличает коробку на фоно других :).

В комплекте поставки обнаруживается сам радиатор, один вентилятор и два комплекта фиксирующих рамок, набор крепления, инструкция пользователя, небольшой пакетик термопасты, специальная вставка для сокета 1151 и отвёртка для установки. Последняя выполнена очень хорошо, не скажешь, что Thermalright решили сэкономить на этом элементе.

ВНЕШНИЙ ОСМОТР

Thermalright Macho 120 SBM опять же относится к дивизиону однобашенных кулеров. Однако в отличии от первой пары сегодняшнего сравнения его рассеивающий блок выполнен в другой специфике. Так габариты радиатора составляют 130х86х150 миллиметров – он значительно шире. Далее рассеивающие пластины, в этом варианте их 31 штука – соответственно между ними увеличено расстояние, что может повлиять на уровень производительности при небольших оборотах вентилятора. Масса радиатора находится на отметке в 566 грамм.

Для отвода тепла от основания применяется пять тепловых трубок. Все они выполнены в U-образной форме. В строении радиатора есть отверстие для необходимое для протяжки комплекта крепления – здесь без комплектной отвертки все может быть не так просто. Далее подмечаем что верхняя пластина окрашена в черный цвет, а по площади всех пластин есть небольшие «лючки». Они должны повышать эффективность за счет лучшего использования воздушного потока.

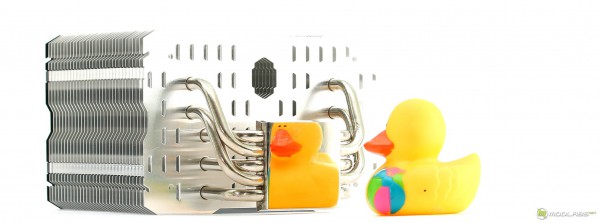

Основание смещено относительна центра рассеивающего блока, но если заложить в размеры комплектный вентилятор, то оно будет как раз по центру. Тепловые трубки размещены в двух плоскостях, но опять же не столь разнесены по радиатору в отличии от Justice RC-1204. В месте контакта тепловых трубок и основания применяется пайка.

При транспортировке основание Macho 120 SBM защищено пленкой. В этой вариации мы не наблюдаем конусообразности, наоборот есть заявка на зеркальную и ровную обработку. Но вот если зеркальность наблюдается, то ровность не доведена до идеала.

Небольшая впадина в центральной части наблюдается с одного бока. Это можно заметить, как и по «плавающему» отражению, так и при помощи ровной поверхности и отпечатка термопасты. Как бы производители не оптимизировали блок рассеивающих ребер, но основание является одним из первых пунктов, которое в случае не самой производительной термопасты, может стать узким горлышком…

ПРОЦЕСС УСТАНОВКИ

Установка Thermalright Macho 120 SBM доступна на следующие платформы:

• Intel: Socket LGA 775/1150/1151/1155/1156/1366/2011/2011-3
• AMD: Socket AM2/AM2+/AM3/AM3+/FM1

Сам процесс установки начинается с подготовки бекплейта – это металлическая пластина, на которую одевается защитная изоляция. В соответствии с выбранной платформой в бекплейт устанавливаются «колышки», далее они фиксируются пластиковыми шайбами.

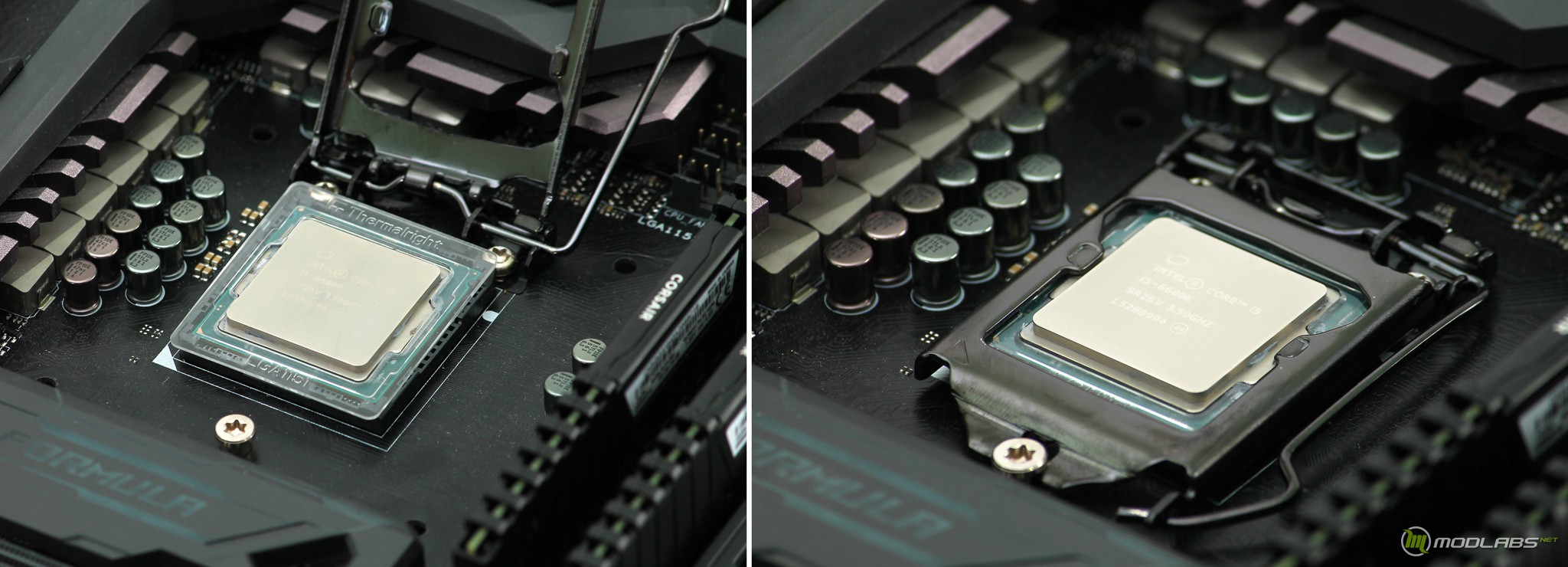

И на этом шаге мы вспоминаем об одной фишке комплекта. Назовем ее «проставкой» - по сути это пластиковая пластина, которая устанавливается поверх процессора. Она должна брать на себя некоторую нагрузку и возможно защищать сокет от излишков термопасты.

Установка процессора с этой «проставкой» не вызвала затруднений. Но забегая вперед скажу, что ее наличие ухудшило качество прижима и явно повысило температуры процессора. Я не стал долго разбираться и попросту убрал ее и продолжил тесты. Возможно, каким-то образом на нее повлиял процесс скальпирования процессора – лишние бугорки силикона и тд. Если ваш процессор не скальпирован и находится в стоковом состоянии, отпишите о результатах ее установки в комментариях ;).

Вернемся к установке. В классическом исполнении поверх беклпейта с внешней стороны собирается фундамент для кулера. Отмечаем, что рама металлическая и выглядит очень и очень монолитно. Сам Macho 120 SBM прижимается с помощью пластины и двух небольших болтов. Все они не фиксируются к радиатору и требуют небольшой поддержки в процессе установки.

На черной материнской плате Macho 120 SBM выглядит как рыба в воде. Верхняя пластина отлично гармонирует с платой, черная рамка вентилятора тоже включается в это сочетание. А вот белая крыльчатка играет на контрасте.

Чуть не забыл упомянуть о комплектном вентиляторе. С Macho 120 SBM комплектуется одним Thermalright TY-127. Это не самая стандартная вертушка скажу я вам. Ее габариты составляют 130х120х25 миллиметров. Рамка оформлена в округлой форме и располагает прорезями для забора дополнительного воздуха. Вентилятор поддерживает ШИМ-управление, скорость вращения крыльчатки может находится в диапазоне 300-1300 об/мин.

Обзор Thermalright Le Grand Macho RT, Тестирование, Вывод

Вот мы и приблизились к четвертому герою сегодняшнего материала. Thermalright Le Grand Macho RT третий кулер от Thermalright представленный за последнее время. Он поставляется в аналогичной Macho 120 SBM упаковке, только вот ее размеры значительно увеличены – ручка для переноски бы не помешала. С информативностью все так же в порядке.

В комплекте поставки обнаруживаем тюбик термопасты и отвертку. Вентилятор один, набор крепления по составу элементы тоже не изменился. Вариация без приставки RT поставляется без вентилятора.

ВНЕШНИЙ ОСМОТР

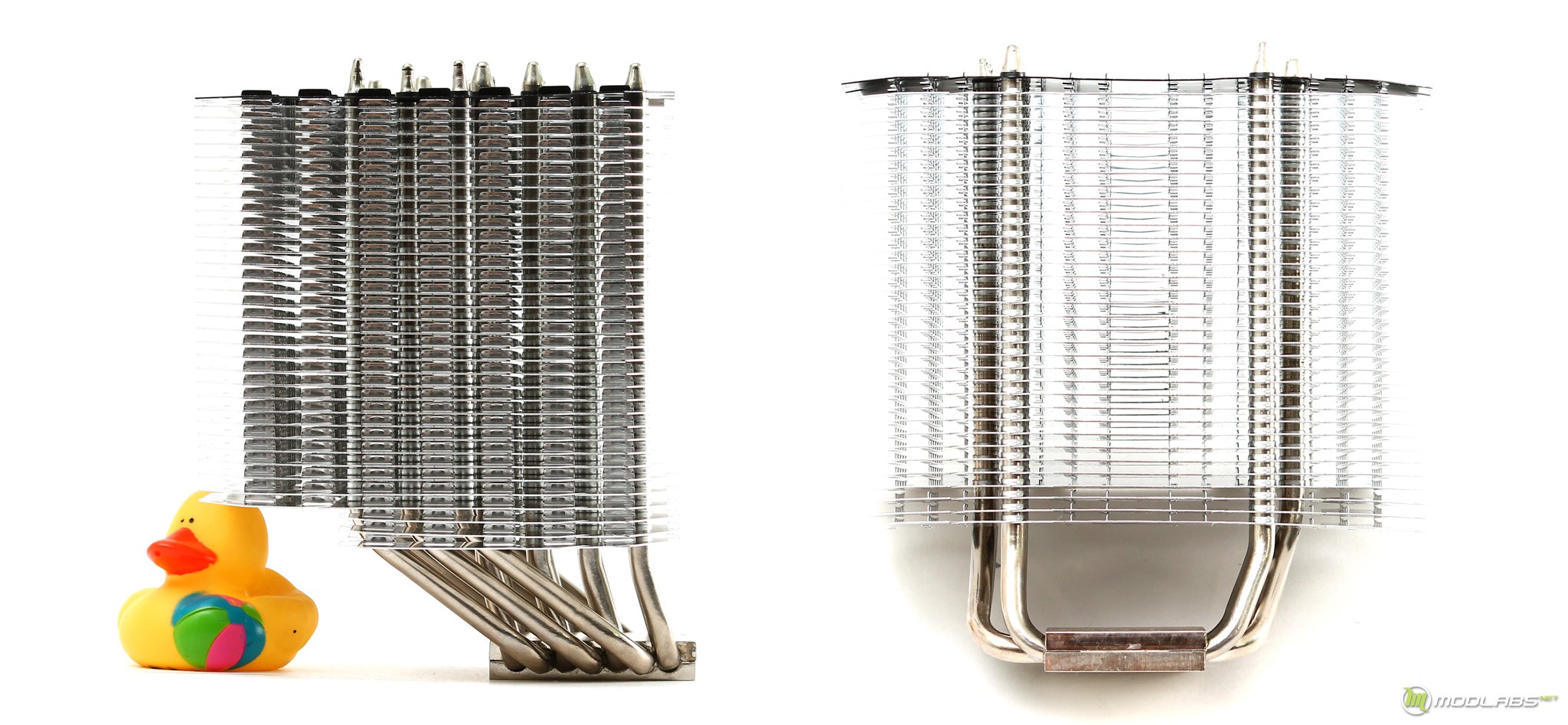

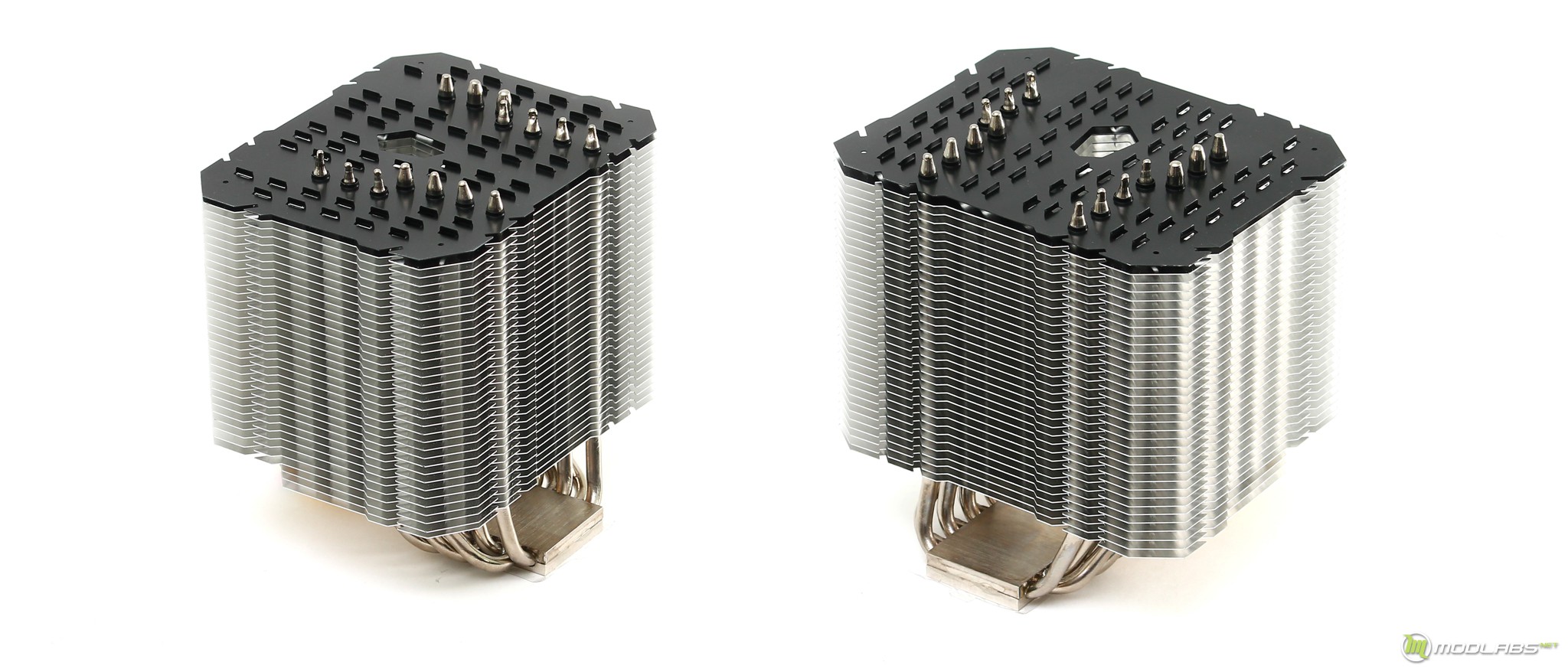

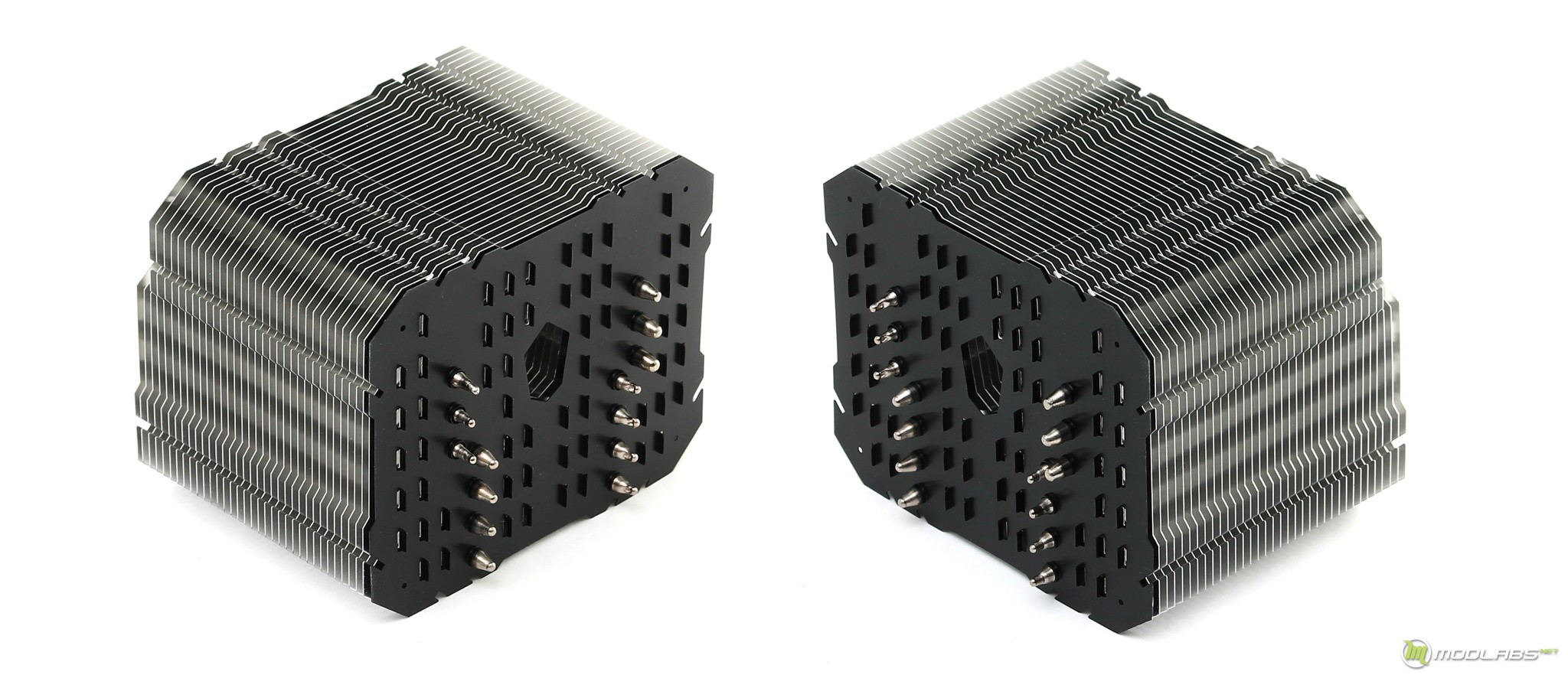

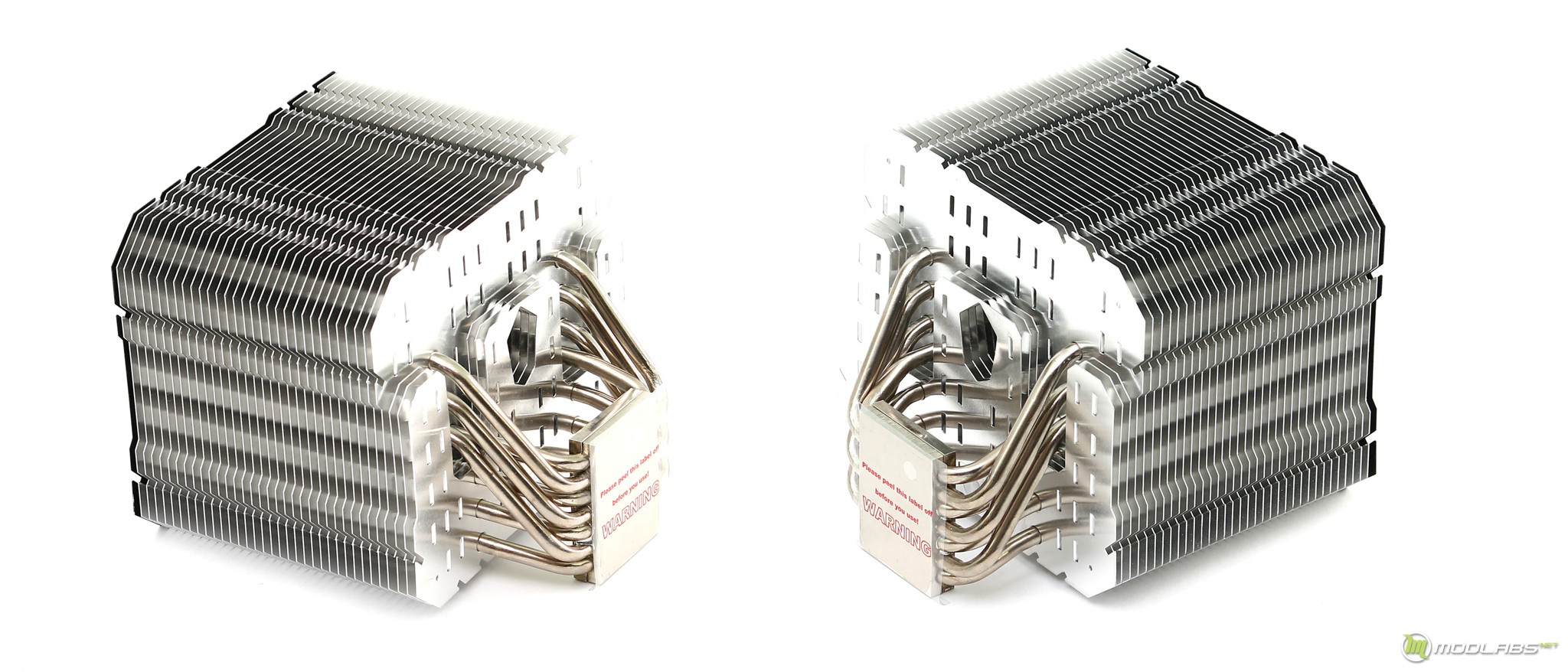

Визуально Thermalright Le Grand Macho RT напоминает младшую модель Macho 120 SBM. Однако он явно увеличен в размерах – это заметно как в живую, так и на фото. Итоговые габариты радиатора составили 150x125x159 миллиметров. Вес радиатора, без учета вентилятора, находится на отметке в 936 грамм.

В строении рассеивающих рассеивающего блока заложено 35 пластин. Все они насажены на семь тепловых трубок. Верхняя пластина окрашена в черный цвет. Для протяжки болта крепления так же есть прорезь. На пластинах опять же наблюдаются «лючки».

Как и на Macho 120 SBM тепловые трубки делятся на две группы. Это позволяет немного разнести ТТ по площади. Но с учетом габаритов рассеивающего блока это разнесение совсем незначительное.

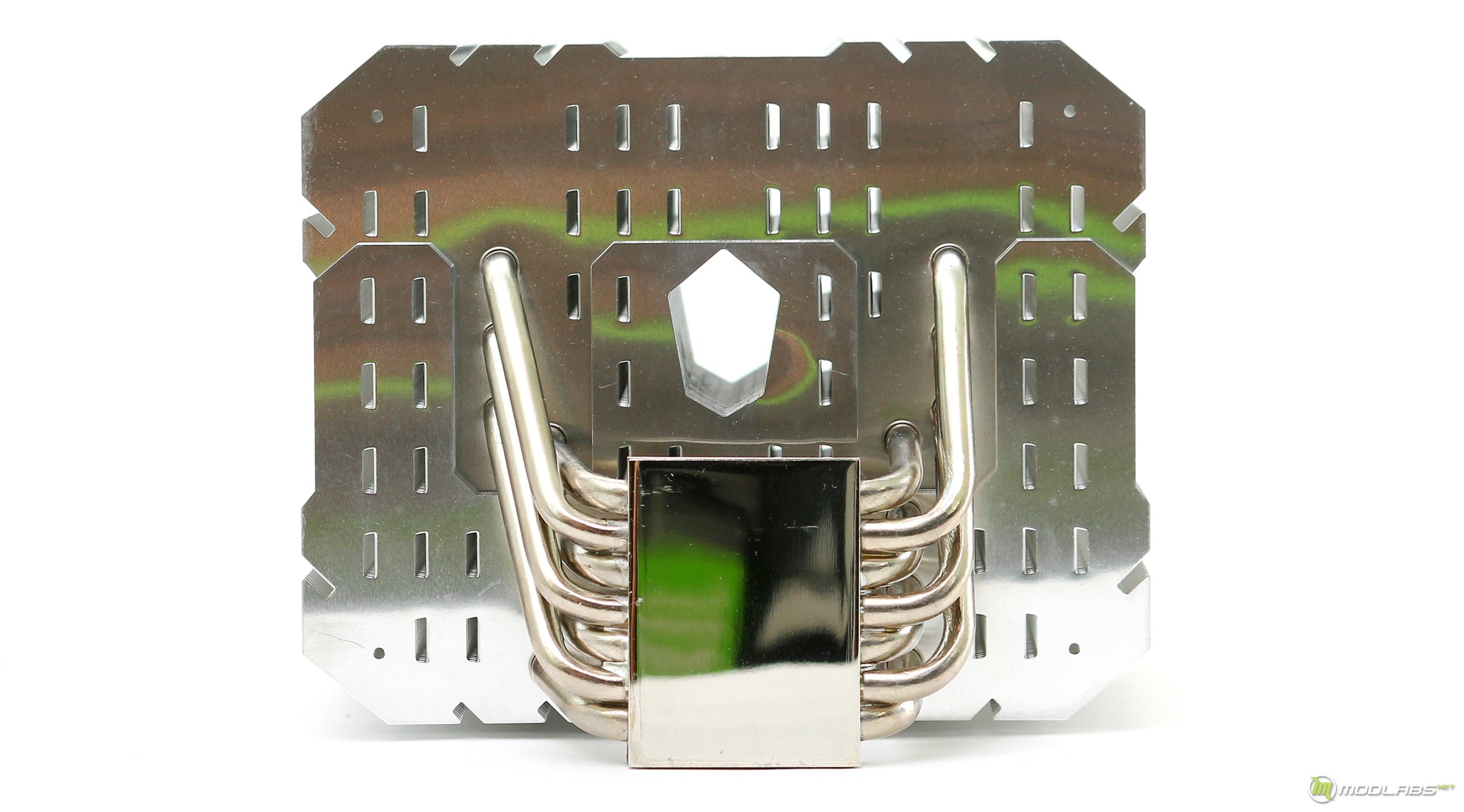

Основание теплосъёмник смещено в двух плоскостях. С большим смещением относительно центра для установки вентилятора. И совсем небольшое смещение относительно другой плоскости – для улучшения совместимости со слотами расширения материнской платы.

Первая тройка нижних пластин имеют компактную форму, похоже для увеличения совмещения с радиаторами материнских плат и планками памяти на платформе 2011.

Контакт тепловых трубок и основания опять же обеспечивается пайкой.

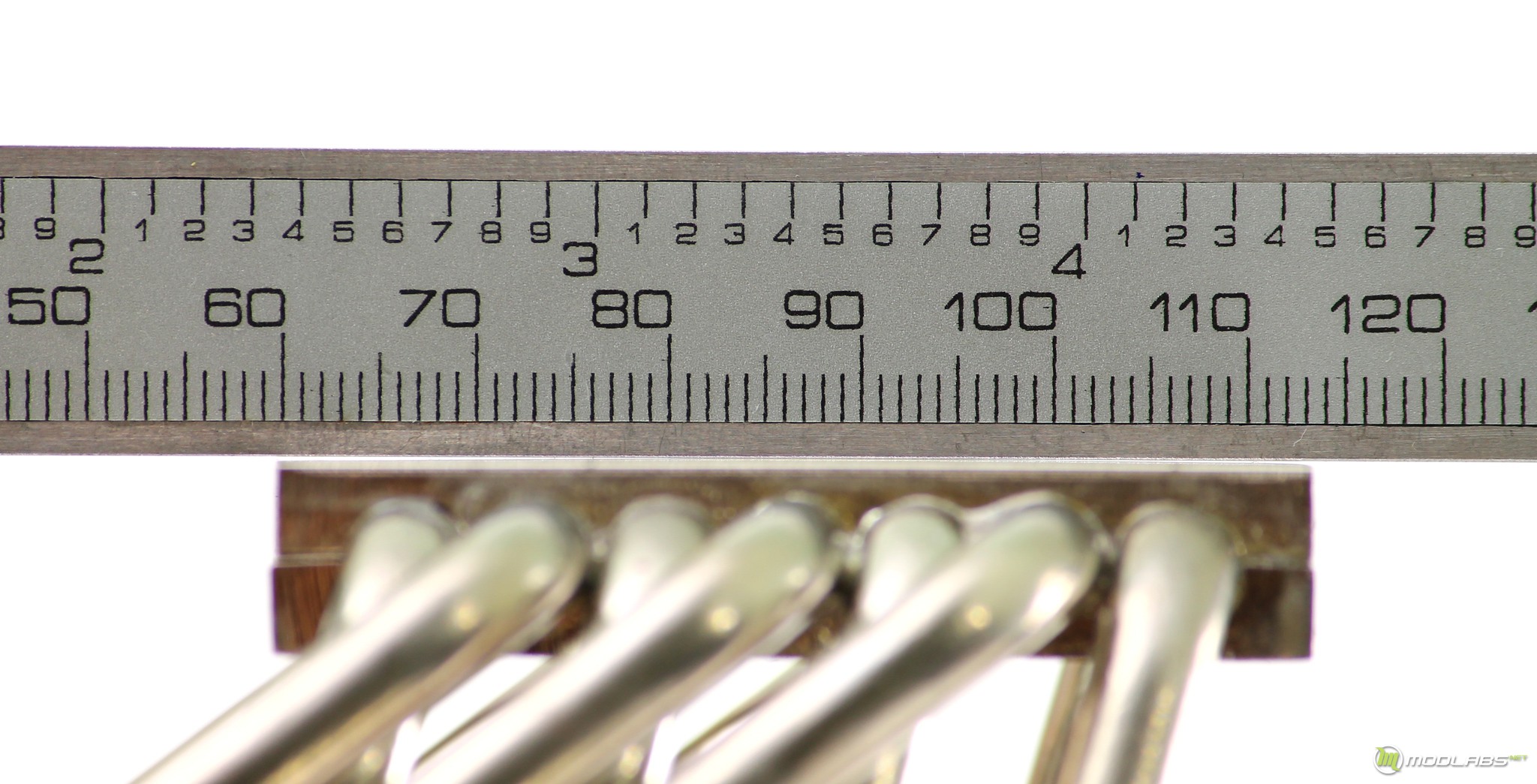

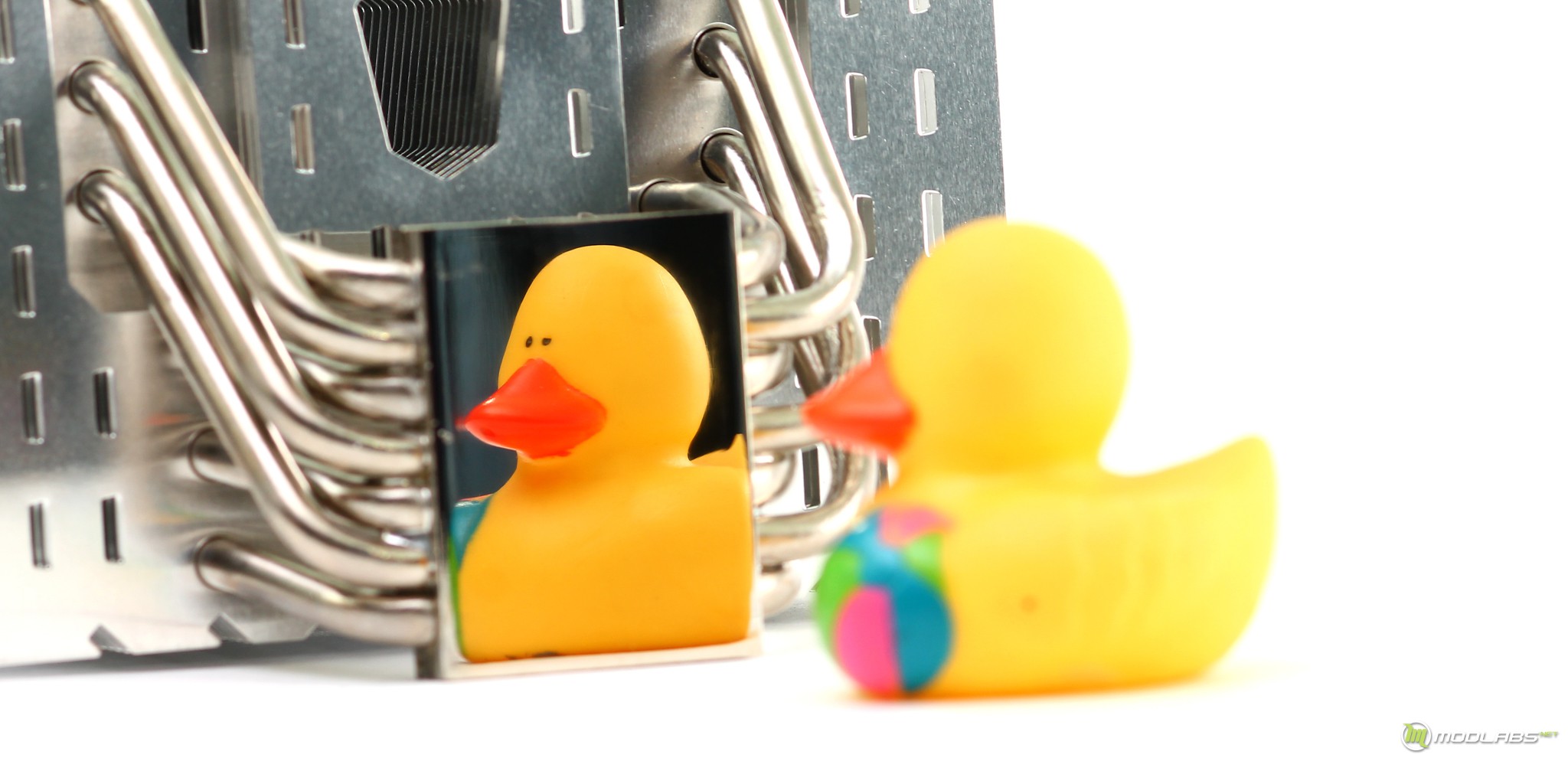

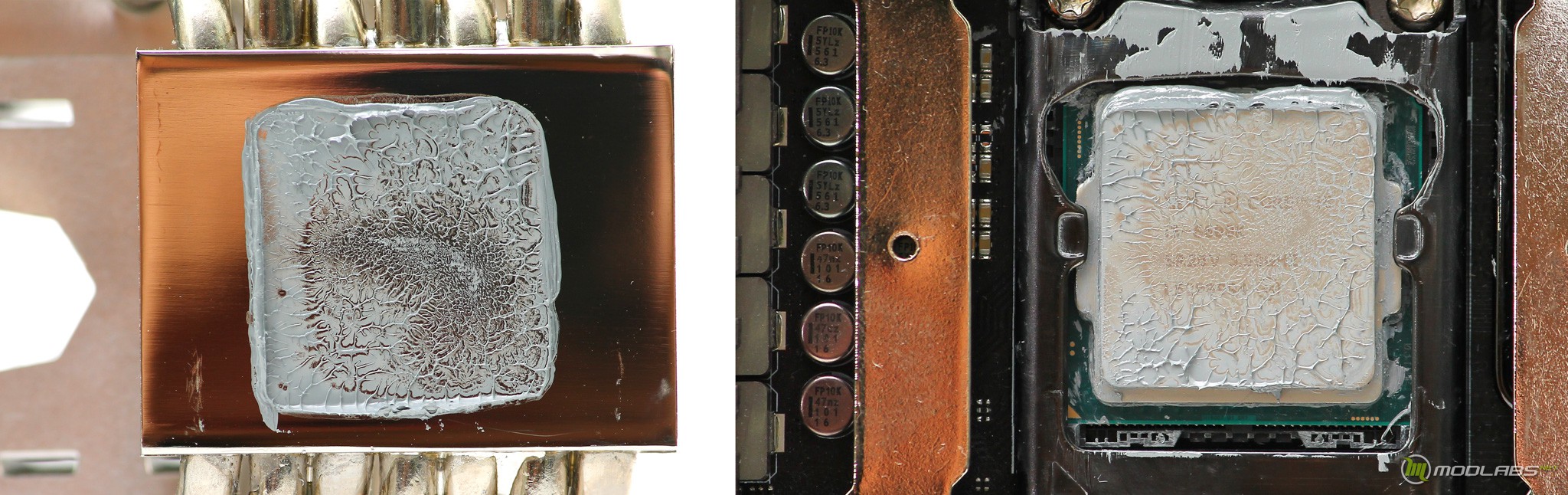

Качество обработки основания Le Grand Macho RT аналогично первому экземпляру от Thermalright. Но в этот раз наблюдается меньшая степень переходов в плоскостях.

КОМПЛЕКТНЫЙ ВЕНТИЛЯТОР

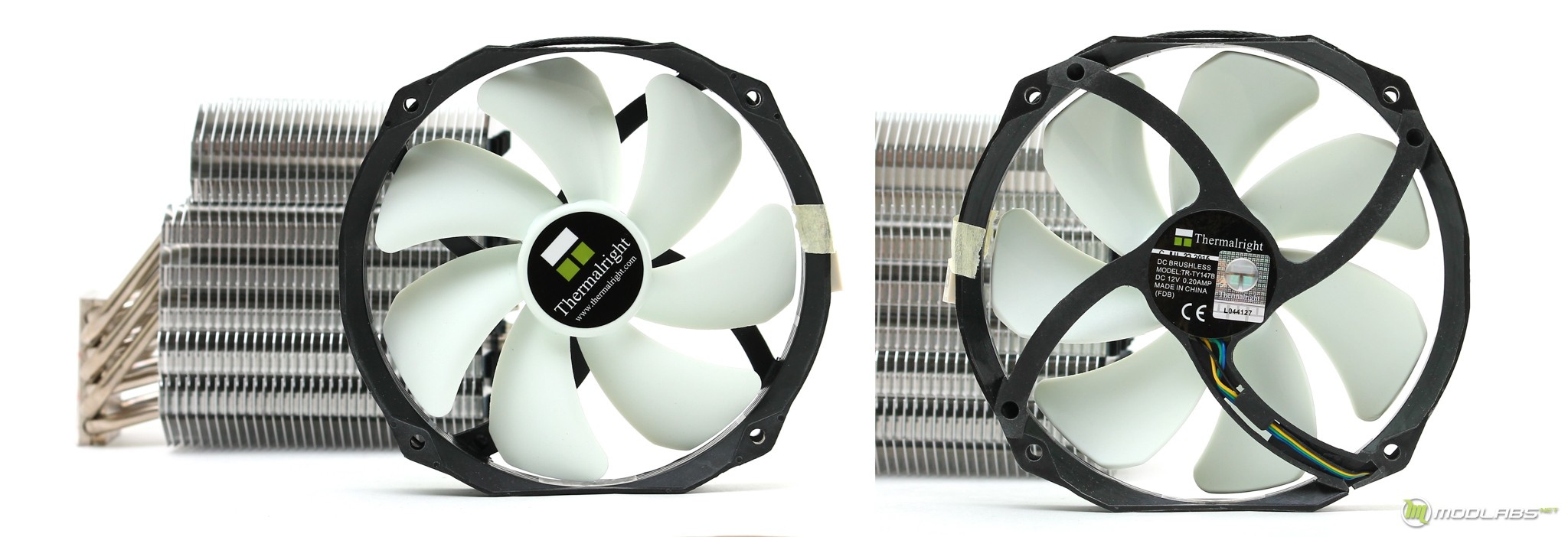

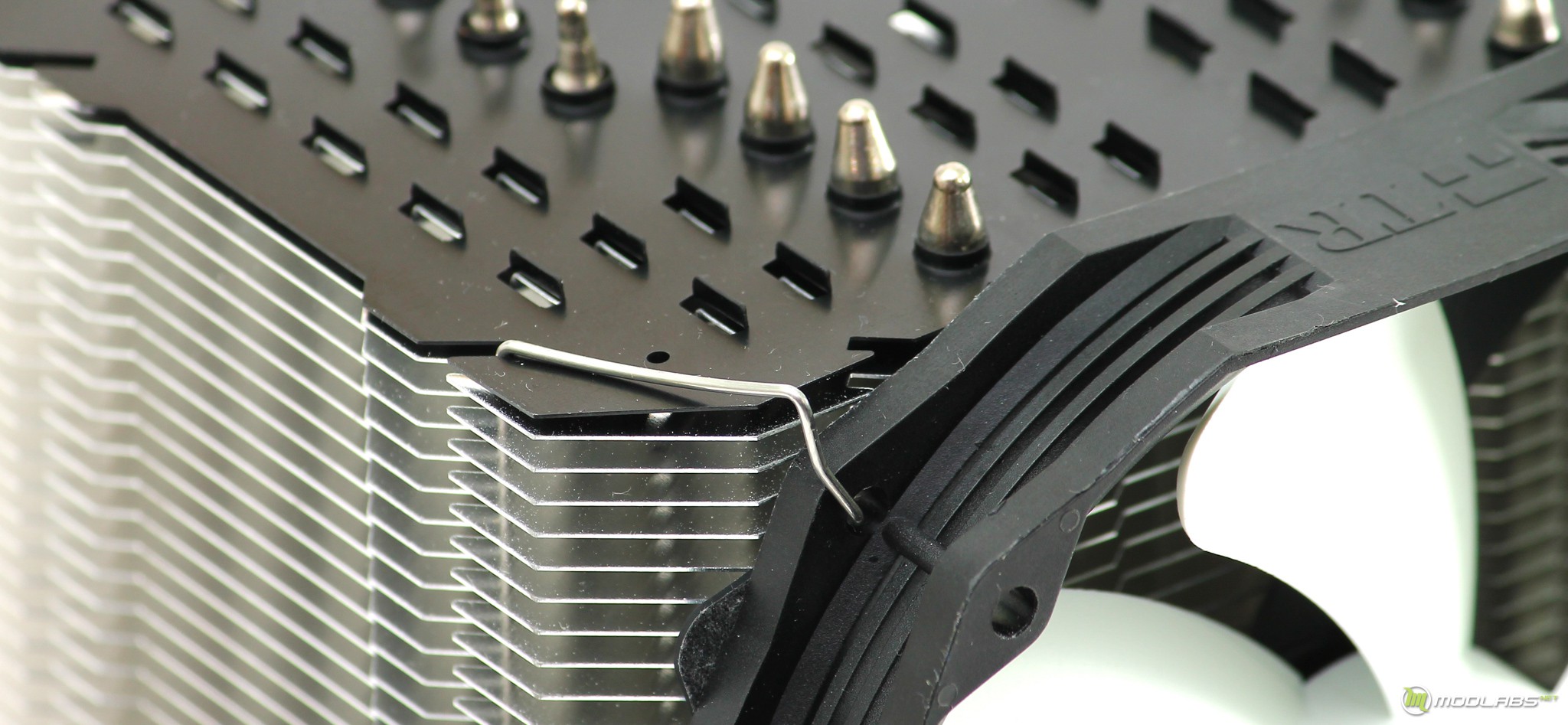

В комплекте вариации Le Grand Macho RT представлен один TR-TY147B. Это знакомый многий TY 147 в новой ревизии. В новой ревизии начали использовать подшипник Fluid Dynamic Bearing (FDB). Заявленная скорость вращения крыльчатки составляет диапазон 300-1300 об/мин. На радиатор вентилятор фиксируется двумя скобами, которые при установке требуют очень большого усилия. Так же в комплекте есть небольшие прорезиненные пяточки, которые обеспечивают антивибрационные свойства.

ПРОЦЕСС УСТАНОВКИ

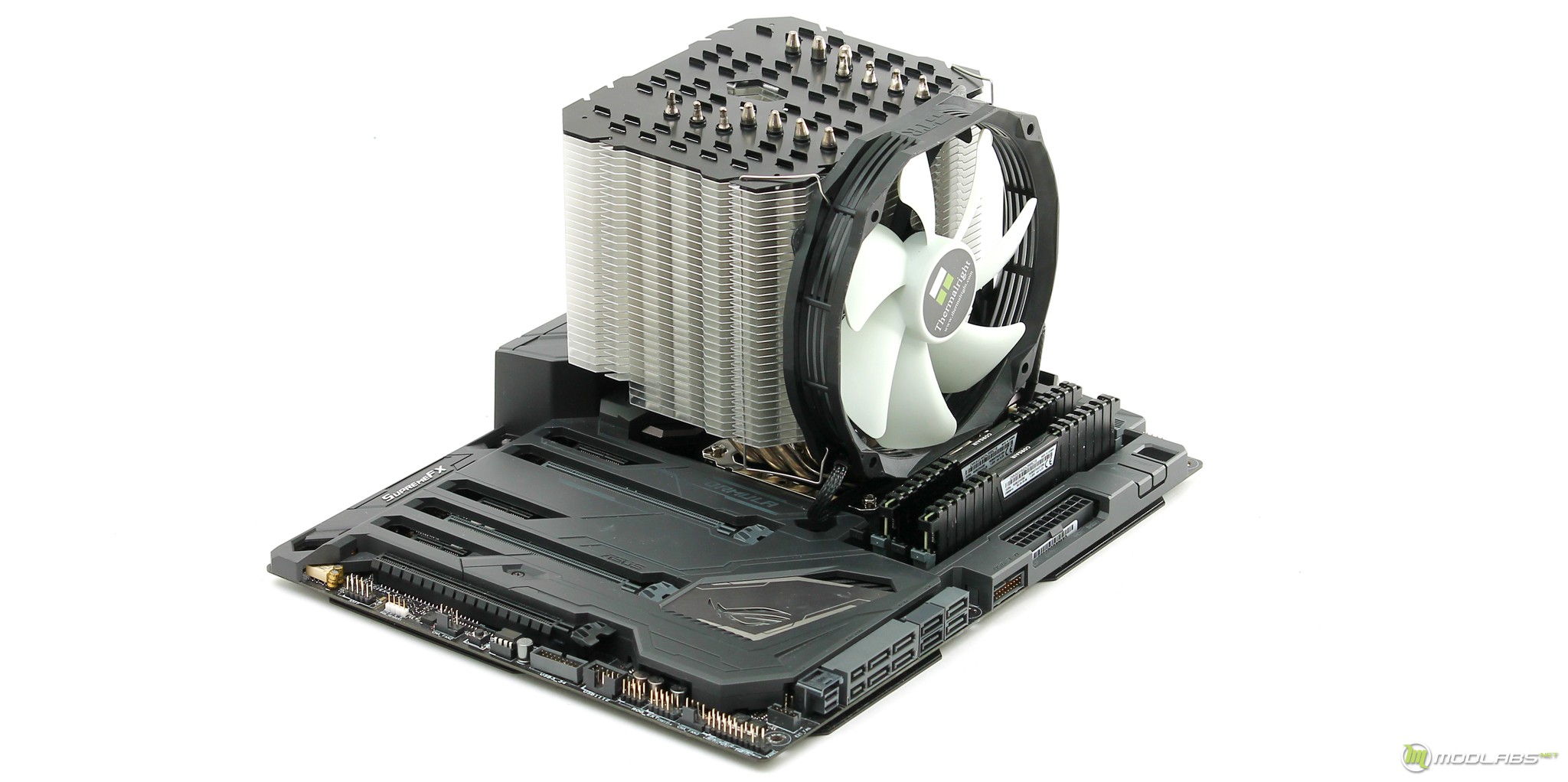

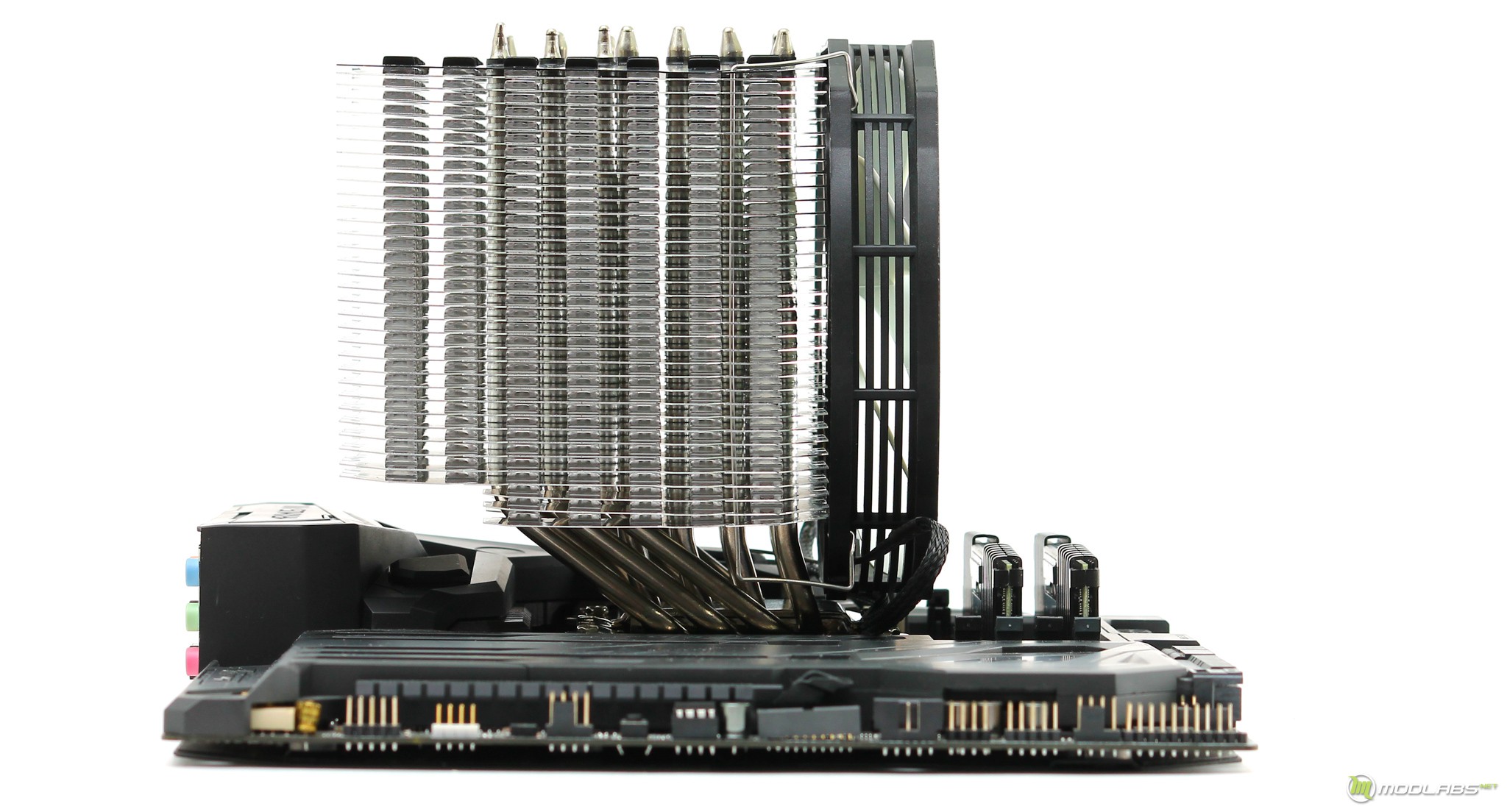

Подход к установке Le Grand Macho RT не особо отличается от первого варианта. «Фундаментная» база полностью идентична, отличается только форма прижимающей пластины. Сей аппарат первый кулер сегодняшнего материала, который может вызвать проблемы с совместимостью, но обходит их с помощью правильных смещений основания.

ТЕСТИРУЕМ

Для тестирования использовался наш постоянный тестовый стенд со следующей конфигурацией:

• Процессор: Intel Core i5 6600K;
• Видеокарта: NVIDIA GeForce GTX 1060 Founders Edition;
• Система охлаждения: Noctua NH-D15S;
• Оперативная память: Corsair VENGEANCE LPX CMK8GX4M2A2666C16 8 ГБ (2X4 ГБ);
• Жёсткий диск: Transcend MTS600 TS256GMTS600 (для системы);
• Блок питания: Corsair RM1000.

В ходе тестирования частота и напряжение процессора были зафиксированы вручную на отметке 4600 МГц при напряжении 1.456В, все опции энергосбережения были отключены. Опции управления оборотами вентиляторов по умолчанию так же были отключены. Хочу отметить, что стендовый процессор прошел процедуру скальпирования, и теперь хранит пару капель жидкого металла под своей крышкой.

Тестирование происходило в трех режимах работы вентилятора. В качестве Burn-теста выступала программа LinX 0.6.5, температура процессора контролировалась утилитой Real Temp. Для наглядности все результаты разбиты на три блока по оборотам вентиляторов: максимальные, 1000 и 780. Все спорные ситуации проходили три цикла тестов, на диаграммах отражены корректные данные.

РЕЗЮМИРУЕМ

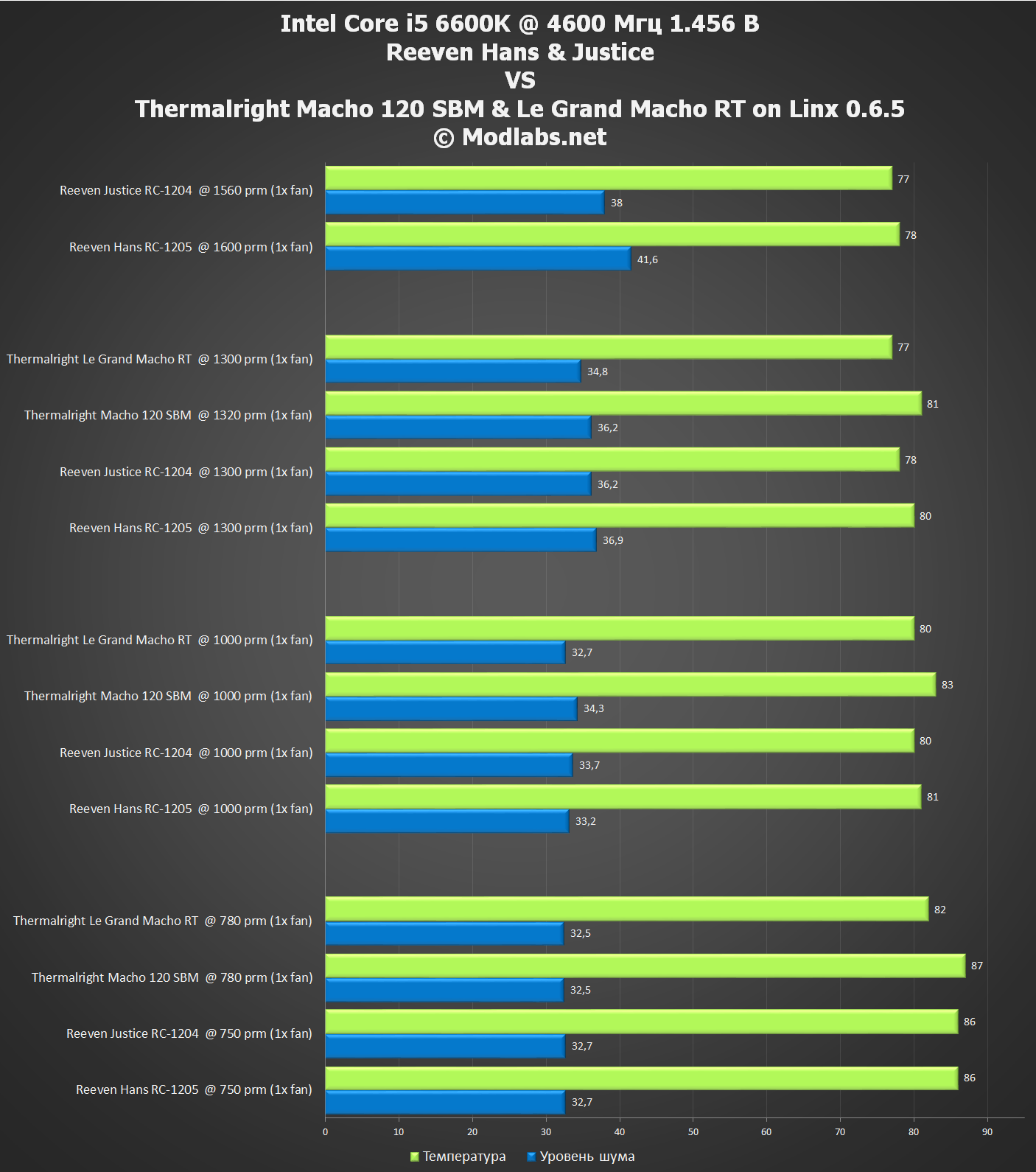

Анализ результатов и подведение итогов мы объединим. На момент публикации материала продукты Reeven не были доступны в столичной рознице. Чего нельзя сказать о продуктах Thermalright. Они хорошо распространены и просят за них порядка 3400 рублей - Macho 120 SBM и 5500 - Le Grand Macho RT.

С ценами определились, теперь идем дальше. Во всех режимах работы вариации Thermalright оказались тише. И здесь речь идет не только о цифрах, отраженных на графиках. В вентиляторах этого производителя не были обнаружены паразитные звуки и на низких оборотах они почти полностью уходили в зону тишины.

Thermalright Le Grand Macho RT благодаря массе и количеству тепловых трубок все же добрался до звания победителя в данном сравнении, на пару градусов он обошел оппонентов. Но не будем забывать о его стоимости, в некоторых случаях за пару этих градусов придётся переплатить порядка 2К рублей.

Оба решения от Reeven и Hans RC-1205, и Justice RC-1204 обошли по производительности Macho 120 SBM, но оказывались немного шумнее его. А в режиме максимальных оборотов и вовсе приблизились к результатам Le Grand Macho RT, правда и шумели при этом тоже добротно.

Самым интересным результатом, на которое я хочу обратить внимание, одинаковая температура Reeven Justice RC-1204 и Thermalright Le Grand Macho RT в режиме 1000prm. На минуту, это один из самых распространённых режимов в среднестатистической нагрузке процессора. Так вот, похоже из-за хорошего прижима, интересного решения с тепловыми трубками молодой игрок рынка может приблизиться к решению от именитого производителя. Конечно, можно вспомнить, что Le Grand Macho изначально и вовсе был нацелен на пассивный режим и не столь заточен на работу с вертушкой. Но напор продуктов Reeven порадовал – пусть в некоторых пунктам им есть где поднажать…

В компании Reeven то и дело происходит пополнение новыми моделями систем охлаждения процессоров, но и о других устройствах разработчики не забывают. В частности, в сегодняшнем материале речь пойдет о еще одном контроллере вентиляторов – Polariz. Новинку выделяет на фоне других панелей 5.25 дюйма нетрадиционное для реобасов передняя панель. Если мы привыкли видеть обычные переключатели или тумблеры, нас не удивить сенсорными панелями, то на фоне других моделей контроллер Reeven Polariz совмещает в себе сразу обе наработки, при этом отображение датчиков происходит внутри регулятора, что выглядит очень непривычно.

УПАКОВКА И КОМПЛЕКТ ПОСТАВКИ

Контроллер поставляется в небольшой упаковке с черной полиграфией. На лицевой части находится изображение новинки с основной информацией по реобасу:

• Три канала для управления вентиляторами;
• Мощность на каждый канал составляет 3 А (30 Вт);
• Возможность смены единицы измерения;
• Металлический корпус и регуляторы.

По сложившейся традиции обратная часть коробки отведена под перечень требований по использованию и сопровождению продукта. Если быть более кратким, то приводится техника безопасности.

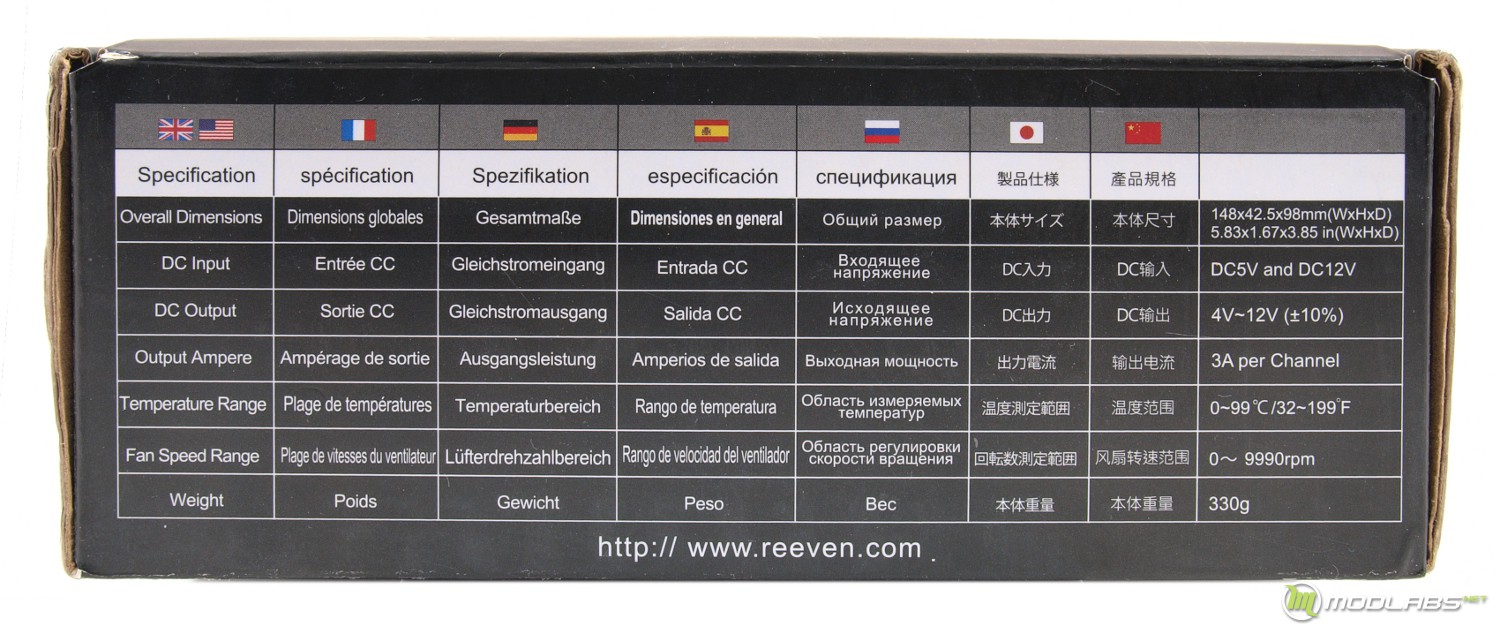

Имеется и таблица характеристик устройства, среди которых размеры (148 х 2.5 х 95 мм (ШхВхД)), входное и выходное напряжения, мощность каналов, область измеряемых температур, область регулировки скорости вращения и вес, ~ 330 гр.

С другой стороны коробки разработчики заботливо приводят весь перечень комплектации, так что при покупке можно будет сравнить содержимое упаковки с данным списком.

Как говорится «в тесноте, да не в обиде»: все содержимое очень компактно упаковано. Контроллер помещен в пакет и защищен со всех сторон мягким материалом. Остальной комплект поставки находится в соседнем отделе.

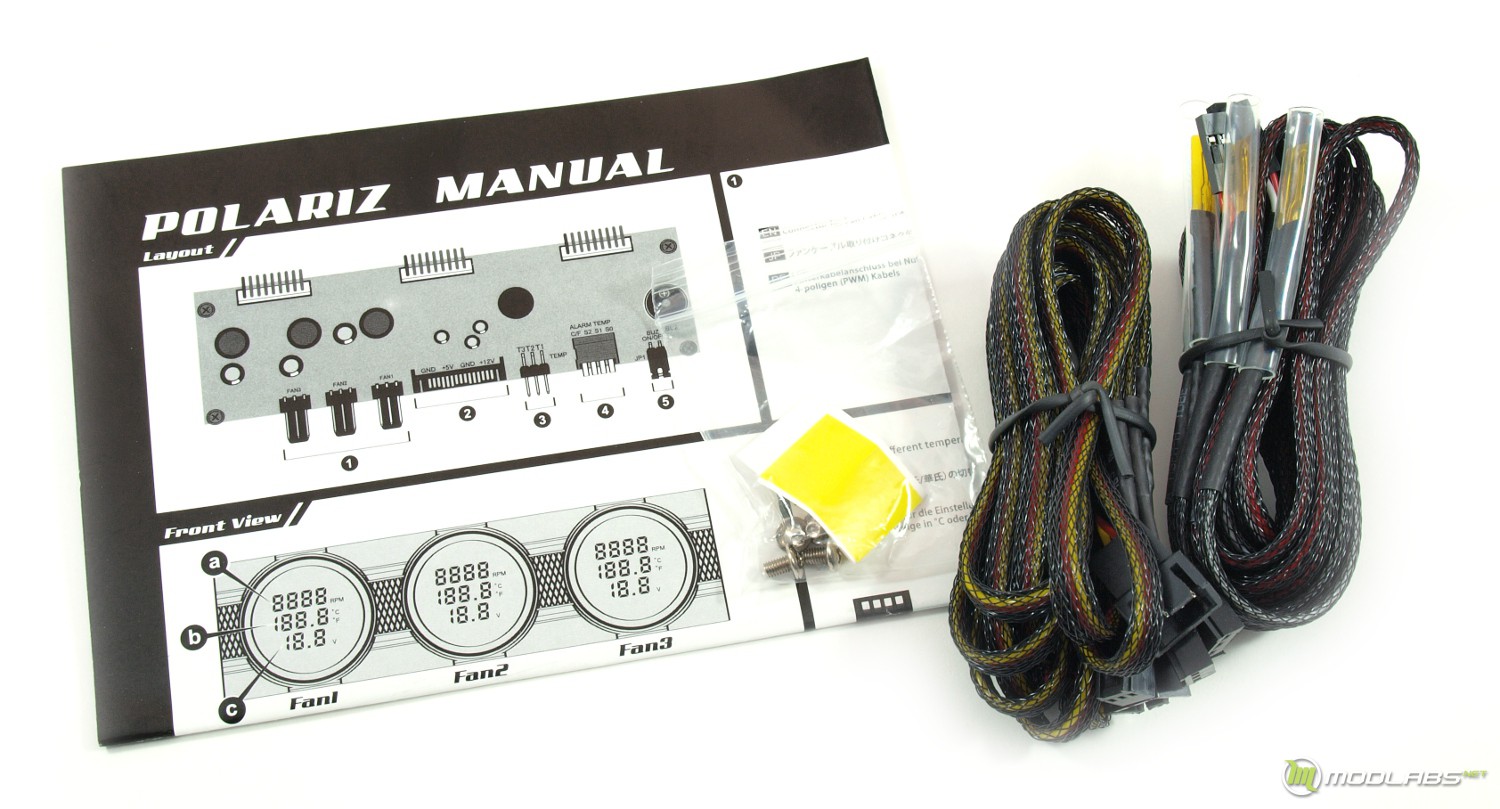

Вместе с реобасом вы получаете:

• Документация пользователя с необходимыми маркерами и подписями, присутствует русский язык;
• Три удлинителя для подключения вентиляторов;
• Четыре удлинителей для подключения термопар;
• Набор болтиков для крепления и квадратики скотча для термопар.

ВНЕШНИЙ ВИД И ЭРГОНОМИКА

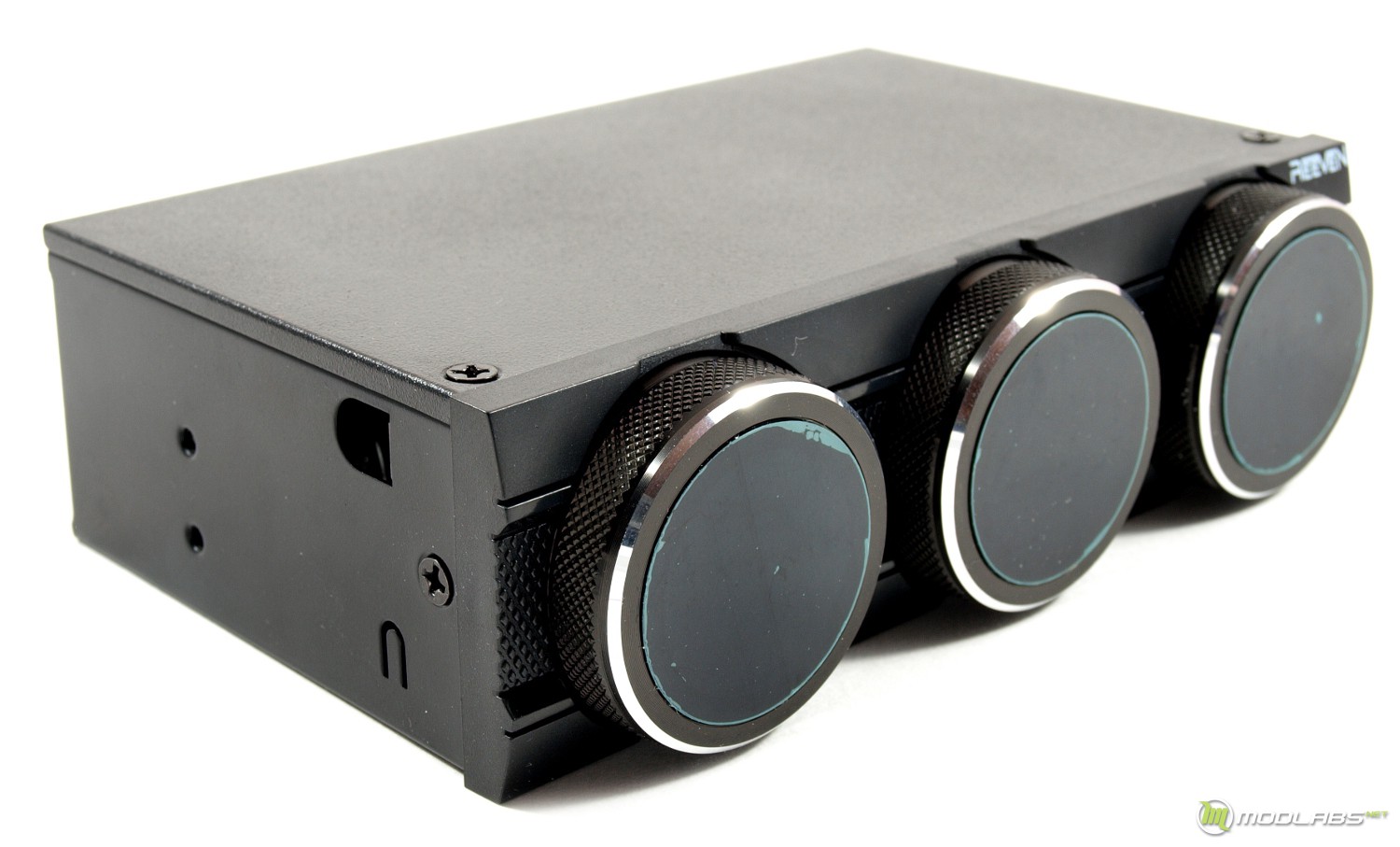

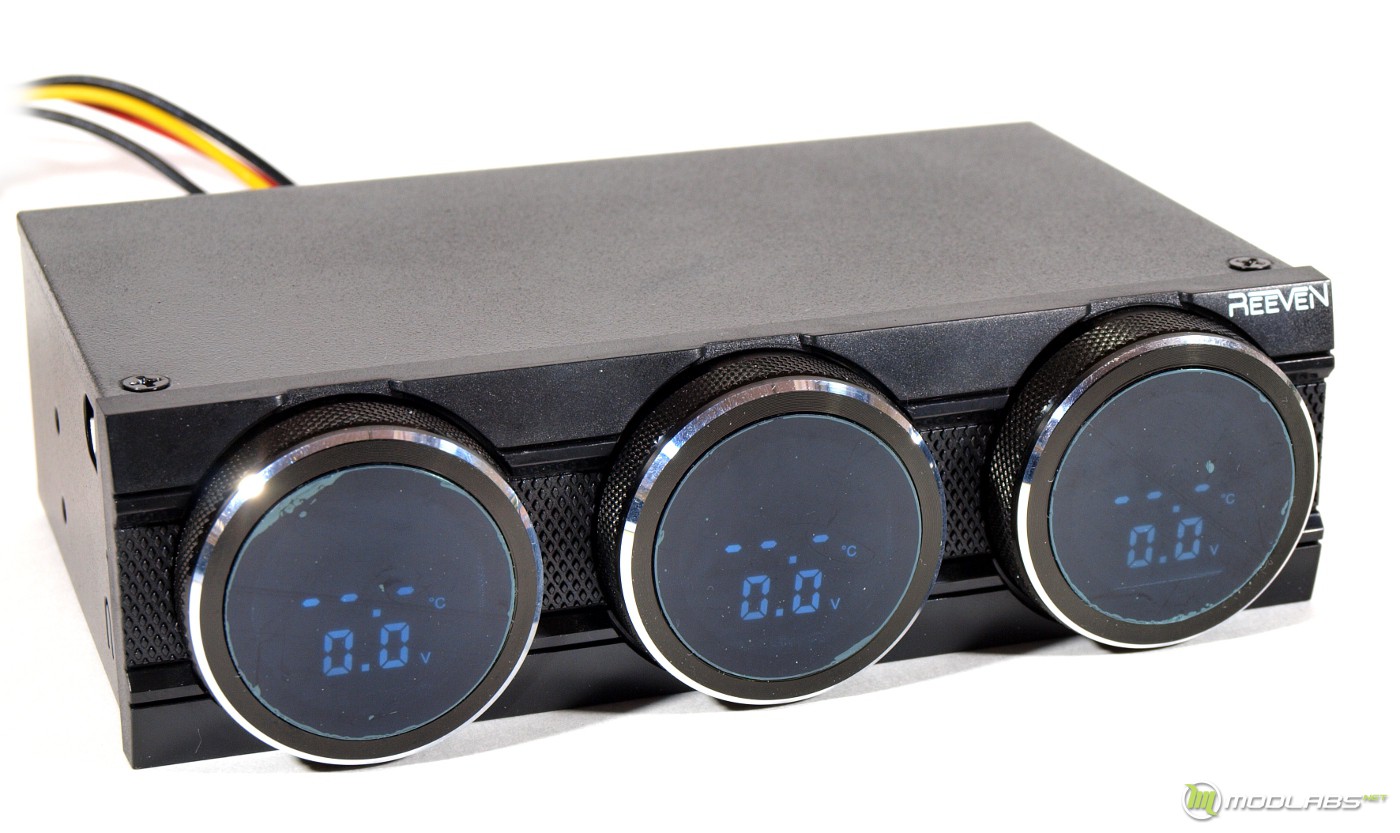

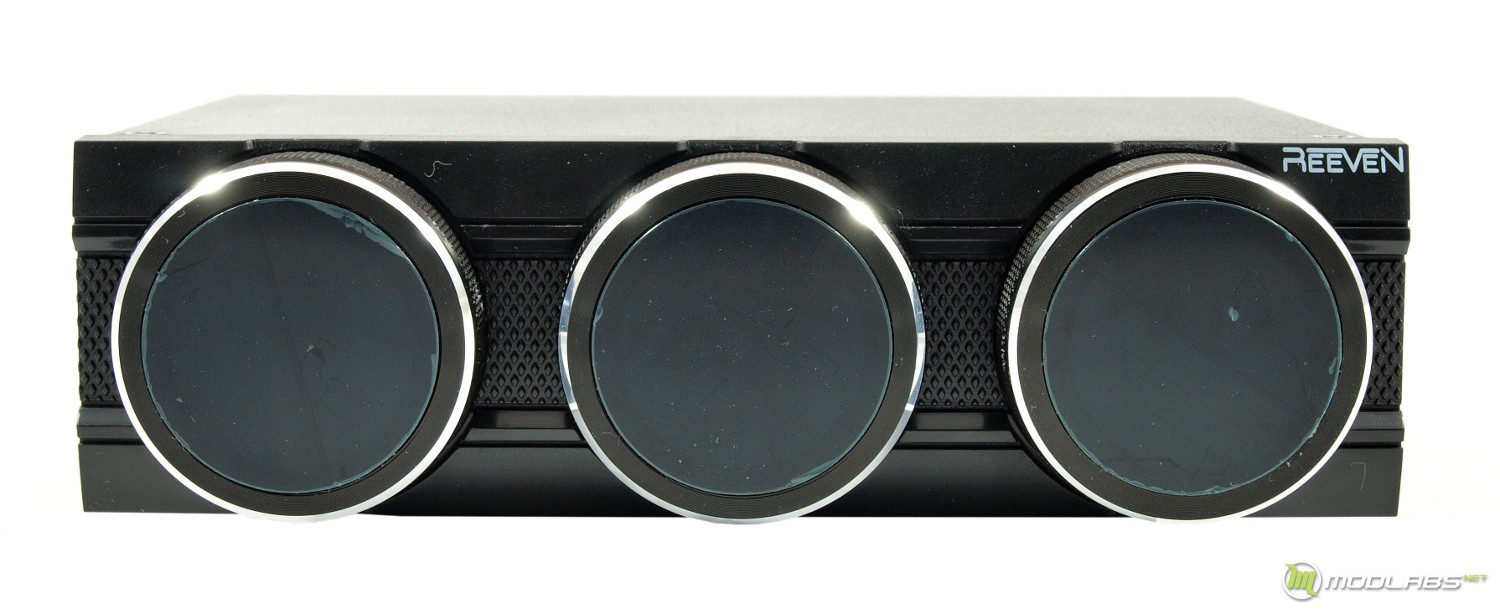

Выглядит контроллер вентиляторов Reeven Polariz столь же необычно, как и звучит. Дизайн новинки выполнен в интересном исполнении, где управление скоростью вращения происходит благодаря трем регуляторам, выполненные в виде трех больших ручек, имеющие диаметр во всю высоты устройства и равен 40 мм. Сами дисплеи встроены внутри "круга".



Это наложило ограничения на количество каналов вентиляторов, число которых снизилось с 4-5 у обычных моделей до трех. Рассматривать это стоит не как минус, а некую особенность, все же при данном форм-факторе больше установить физически невозможно при прежнем размере переключателей.

Сами ручки имеют поворотный механизм на 360°, а регулировка идет с шагом 0.5 В. Ограничение регулировки min/max отсутствует, что позволяет выкручивать регуляторы в обе стороны беспрепятственно.

Сверху реобас накрыт металлической крышкой, закрывая доступ к плате и ее элементам.

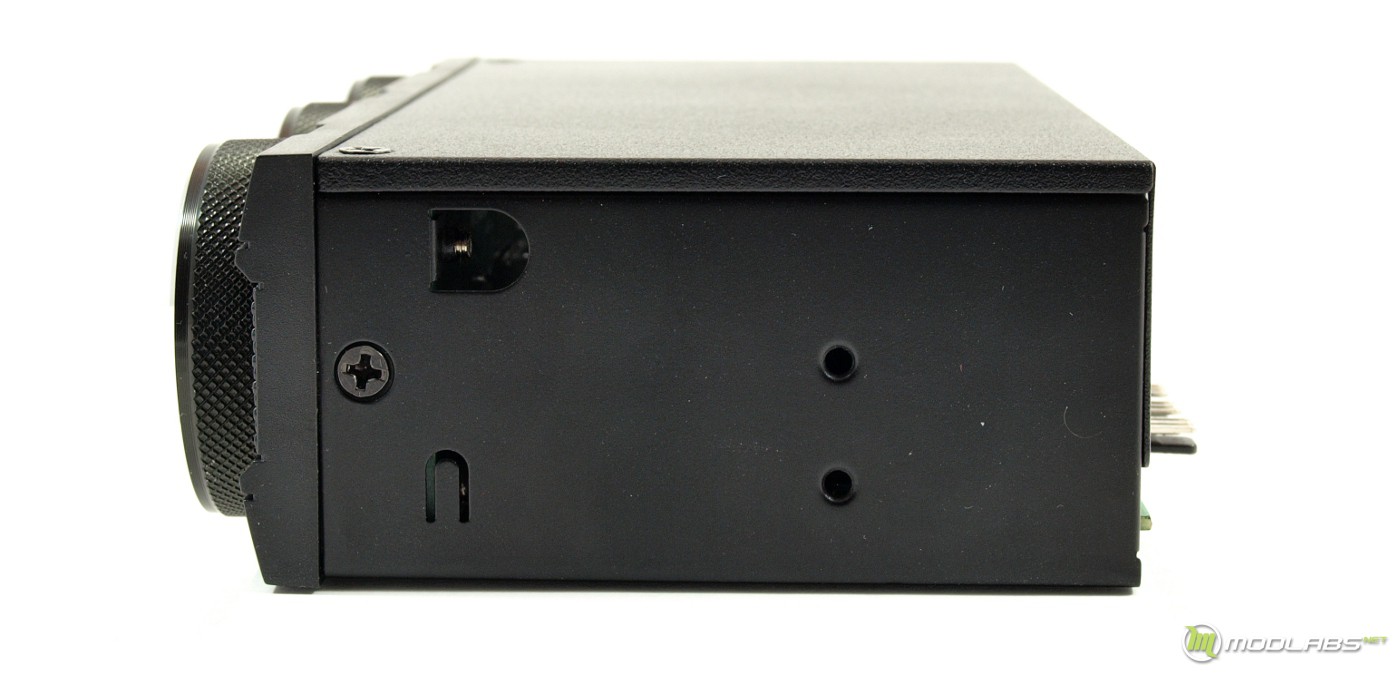

Крепление для устройства 5.25-дюйма стандартное, имеется по паре отверстий по бокам корпуса. Винты подобного размера всегда с избытком идут как к корпусу, так и материнской плате, но проще всего использовать комплектные.

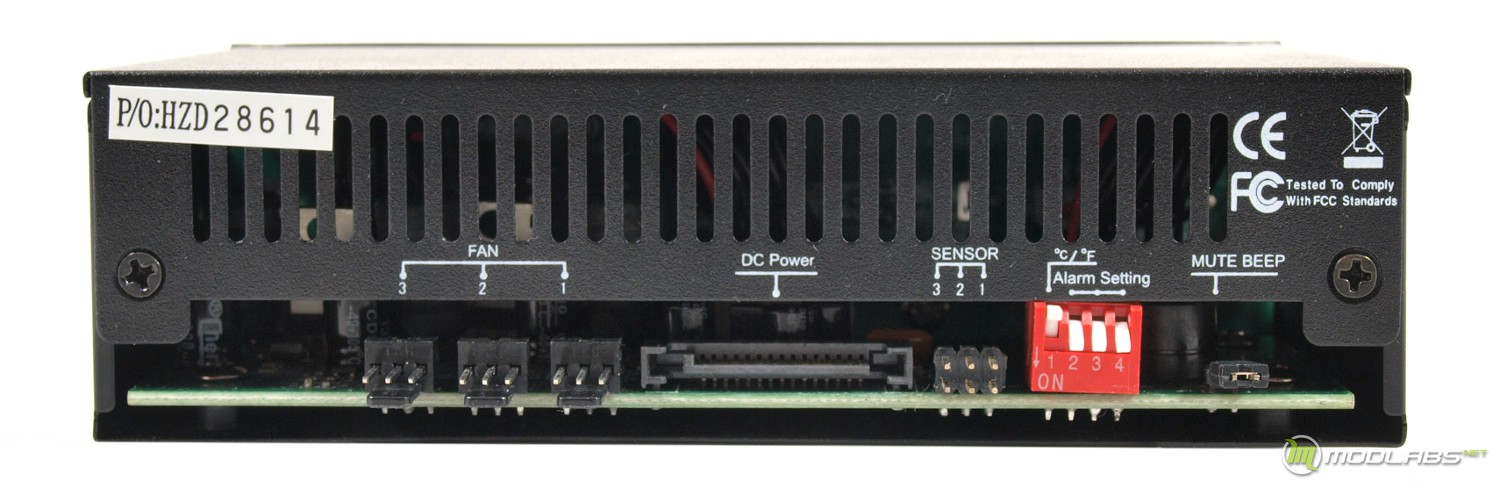

Необходимые разъемы для подключения вынесены на заднюю часть новинки, это самый удобный классический вариант. Разработчики для удобства нанесли наименование каждого коннектора: запутаться невозможно. Но в случае, если краска была стерта, поможет руководство пользователя с соответствующим изображением.

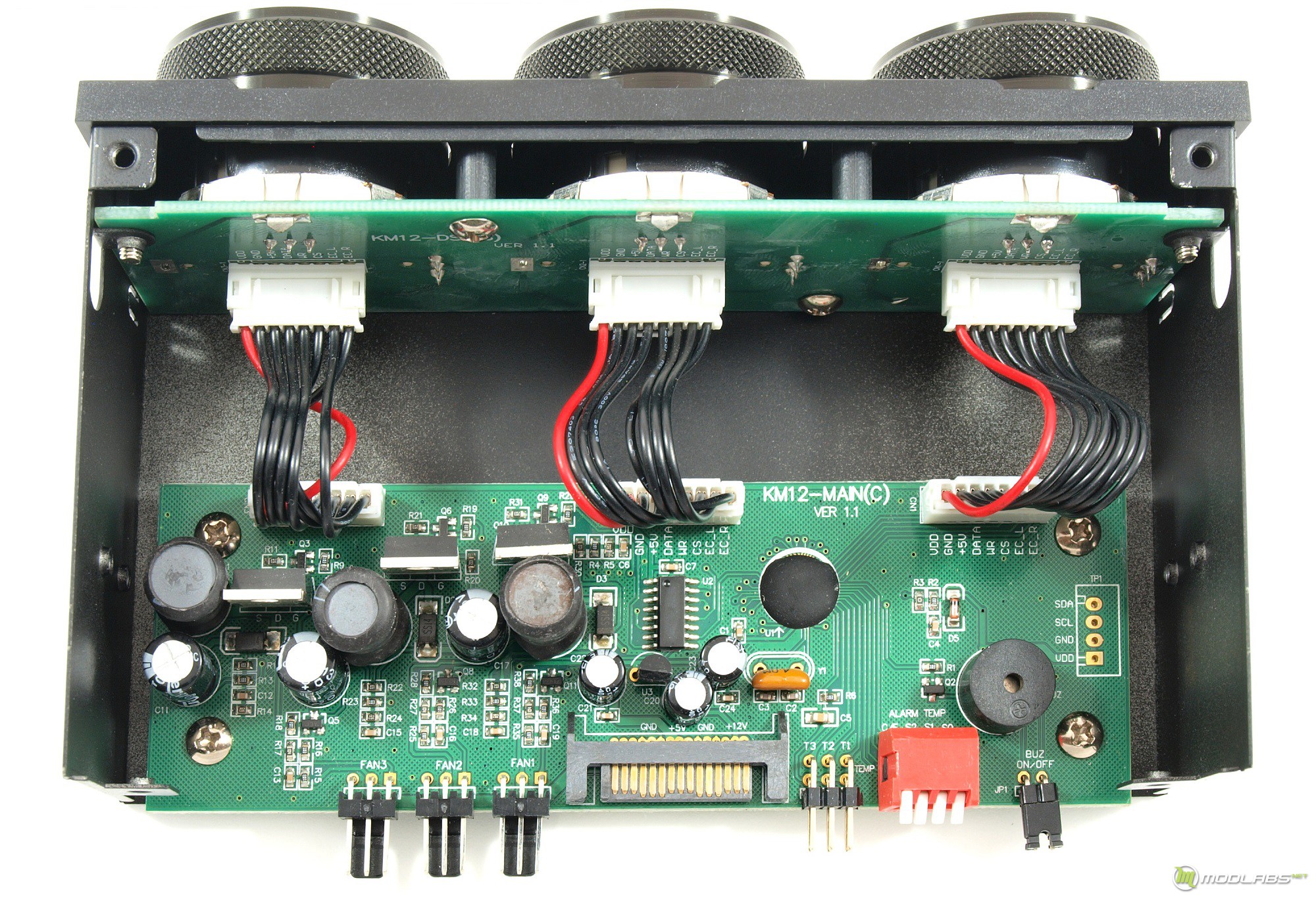

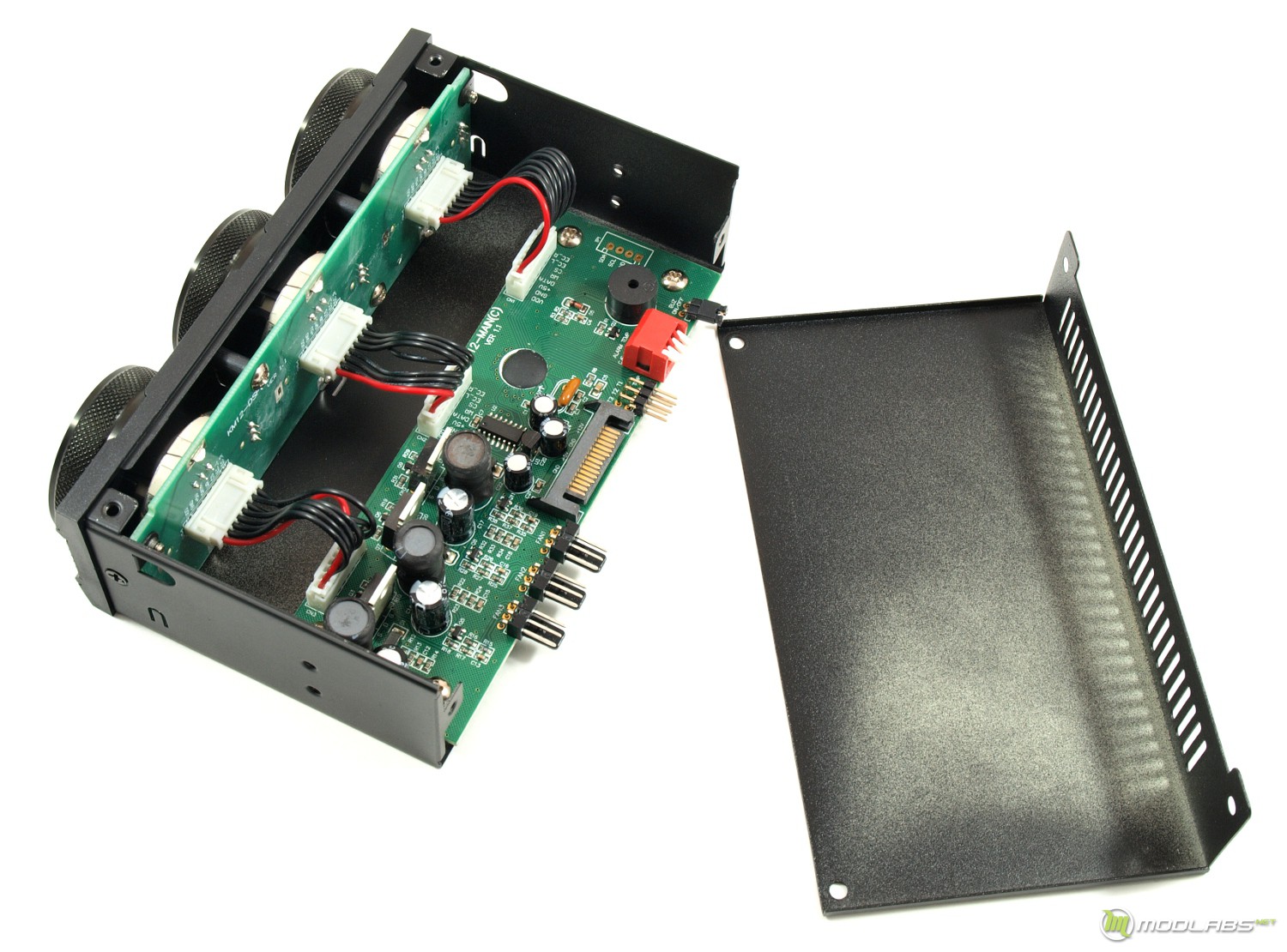

Для того, чтобы изучить внутреннюю компоновку, необходимо снять металлическую крышку. Она крепится четырьмя винтами по периметру. Под ней отчетливы видны следы покраски.

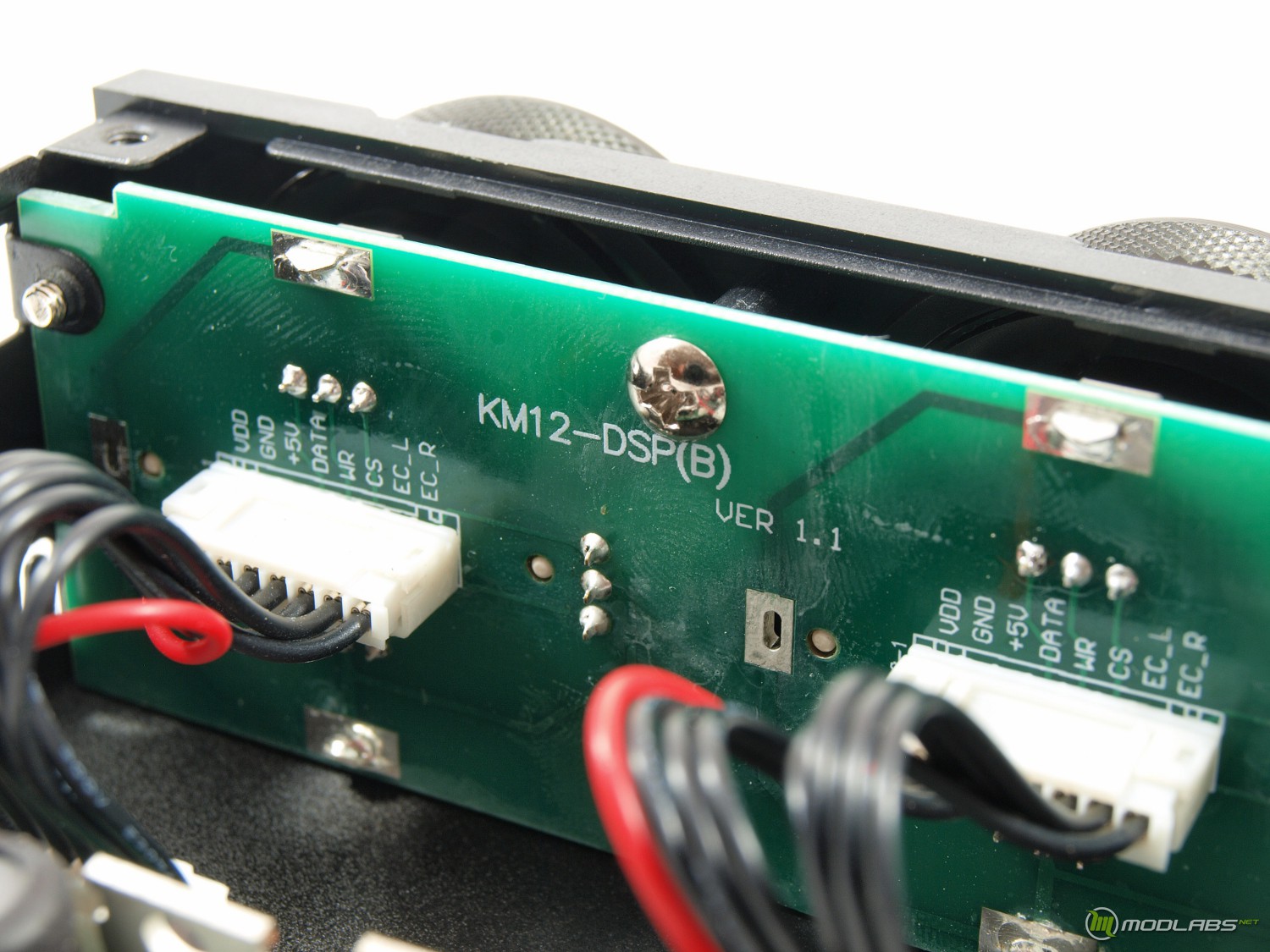

Две платы, выполненные на зеленом текстолите, имеют неплотное распайку элементов, да еще и PCB не во всю длину устройства. По этой причине модель Reeven Polariz могли сделать еще компактнее.

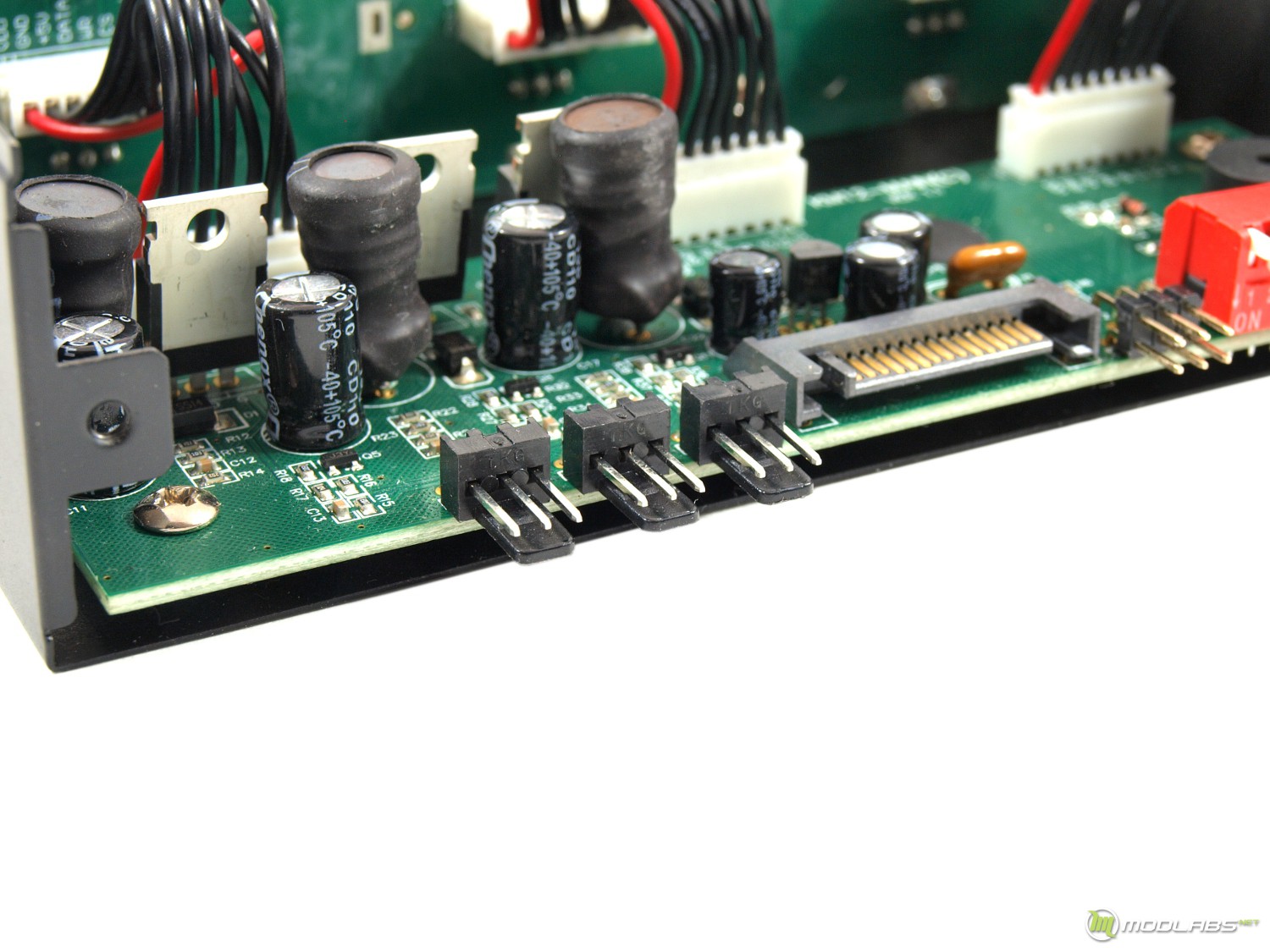

Непосредственно плата, отвечающая за регулировку скоростью вращения, имеет индекс «B» и номер ревизии 1.1, что говорит об обновлении прошлой модели. По-видимому, разработчики нашли что исправить и улучшить, поэтому перед нами обновленная версия. Коннекторы имеют необходимые соответствующие подписи.

Всего присутствует три канала с трёхконтактными разъёмами, поддержки PWM-управления нет у данной модели. Несмотря на кажущуюся близость разъемов, коннеторы позволяют беспрепятственно подключить и вентиляторы с 4-pin.

На каждый из каналом можно подавать 4-12 В. Мощность каждого из них составляет 30 Вт, что очень много и позволяет «повесить» на них по три вентилятора или большую помпу жидкостной системы охлаждения, и при этом еще останется запас.

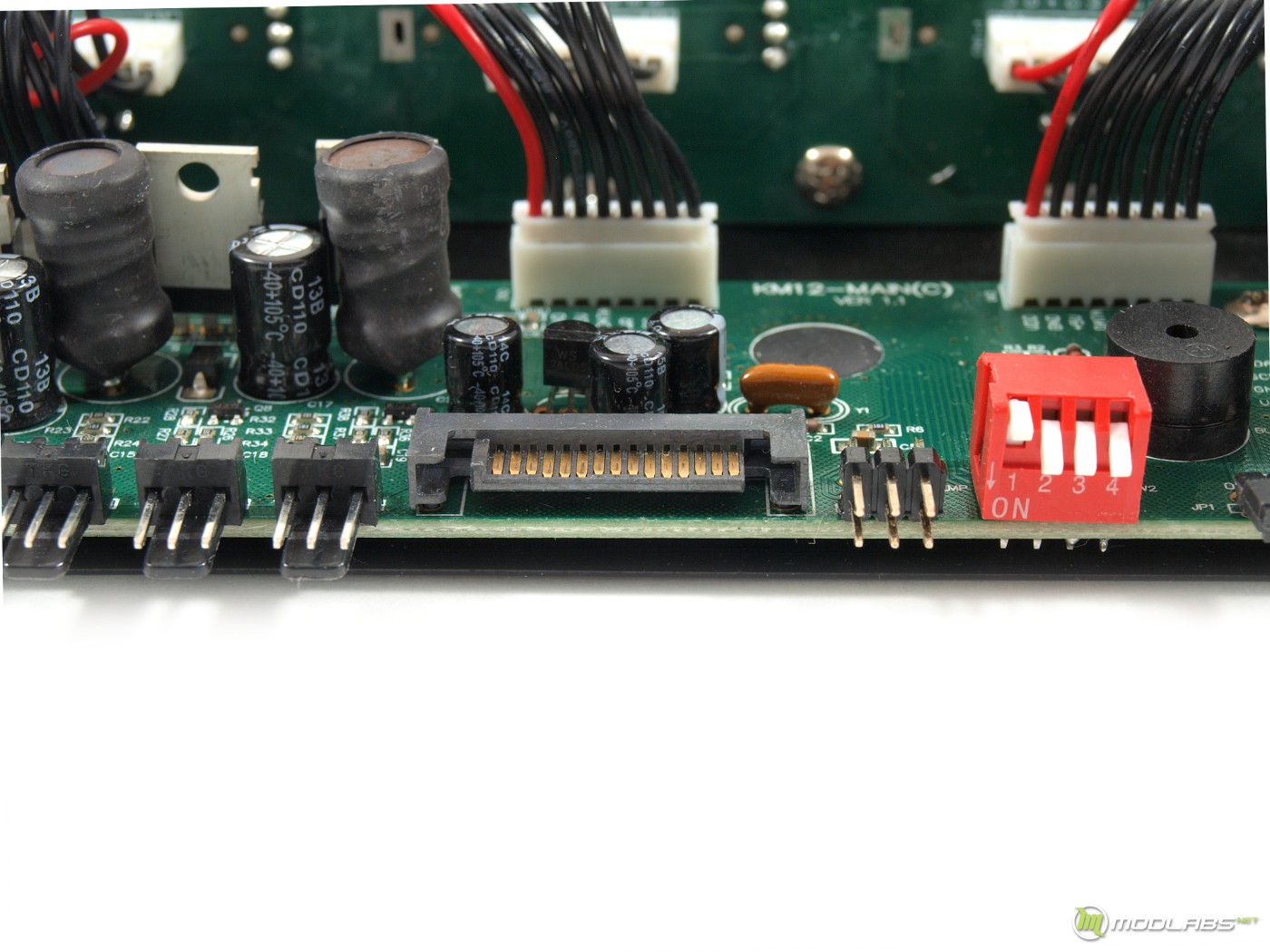

Питание новинки осуществлено не привычным разъемом PATA-типа, а SATA-типа. Для подключения понадобится соответствующий провод от блока питания или же переходник Molex-Sata, который, к сожалению, отсутствует в поставке.

Куда интереснее выглядит правая часть. Здесь находятся три пары коннекторов для термопар из комплекта и джампер для включения/отключения звукового сигнала, в случае если один из вентиляторов при каких-либо условиях не стартовал, выключился или же достигнута предельная выставленная температура для одного из датчиков.

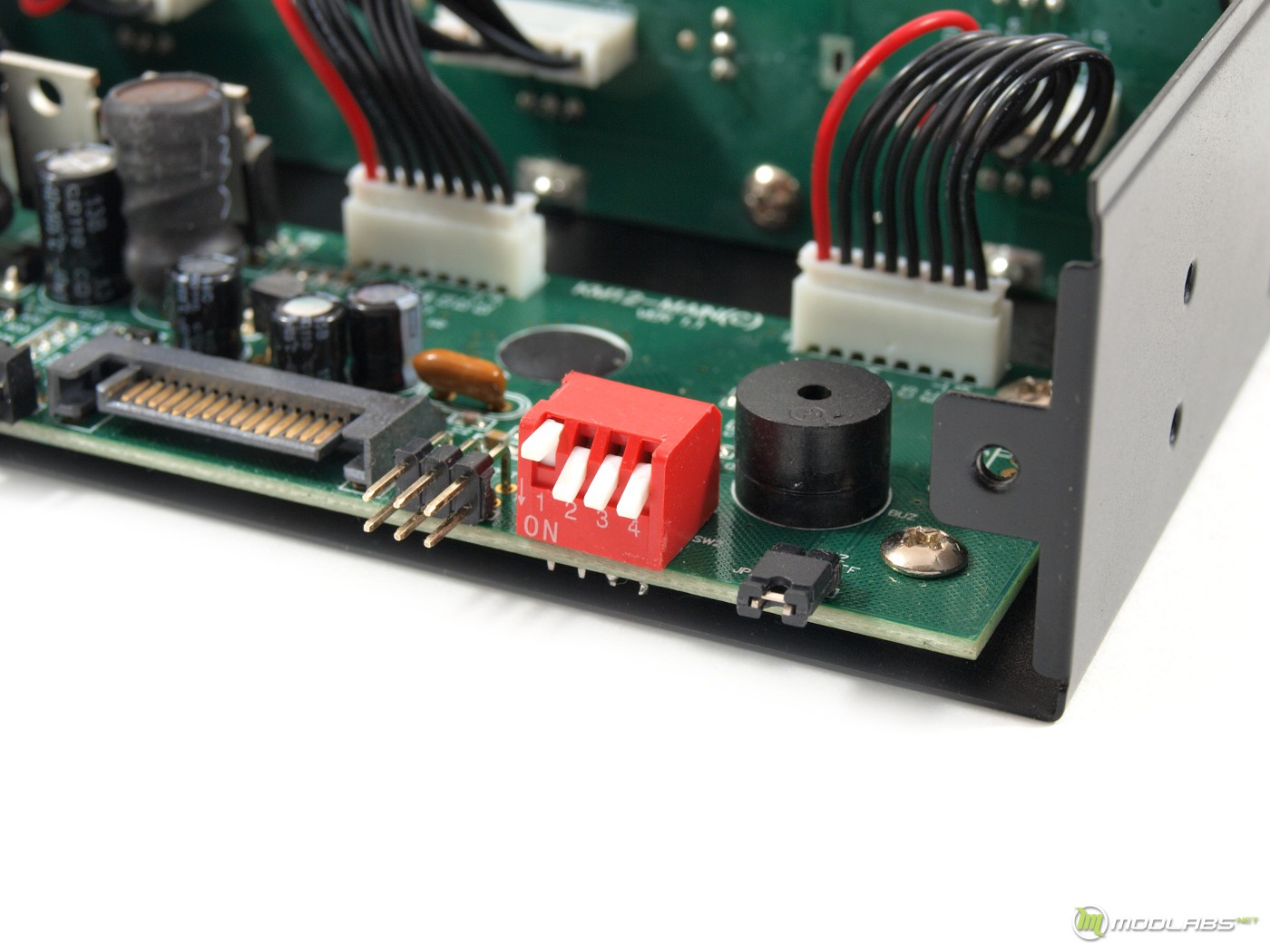

Четыре переключателя в красном боксе предназначены для следующей цели: первый отвечает за базовый режим единицы измерения. Далее идет группа из трех «рычажков», которые устанавливают предупреждающий предел по температуре для звукового сигнала. Всего доступно восемь положений от 55*С до 90*С с шагом 5*С.

ТЕСТИРОВАНИЕ

Тестирование панели-контроллера Reeven Polariz происходило на открытом стенде при участии трех вентиляторов, которые были доступны в тот момент. Стоит отметить интересный факт: несмотря на то, что длины проводов хватало для подключения их к реобасу, последние не стартовали. Лишь использовав удлинители из комплекта, удалось добиться желаемого. Данный момент мне не чем объяснить.

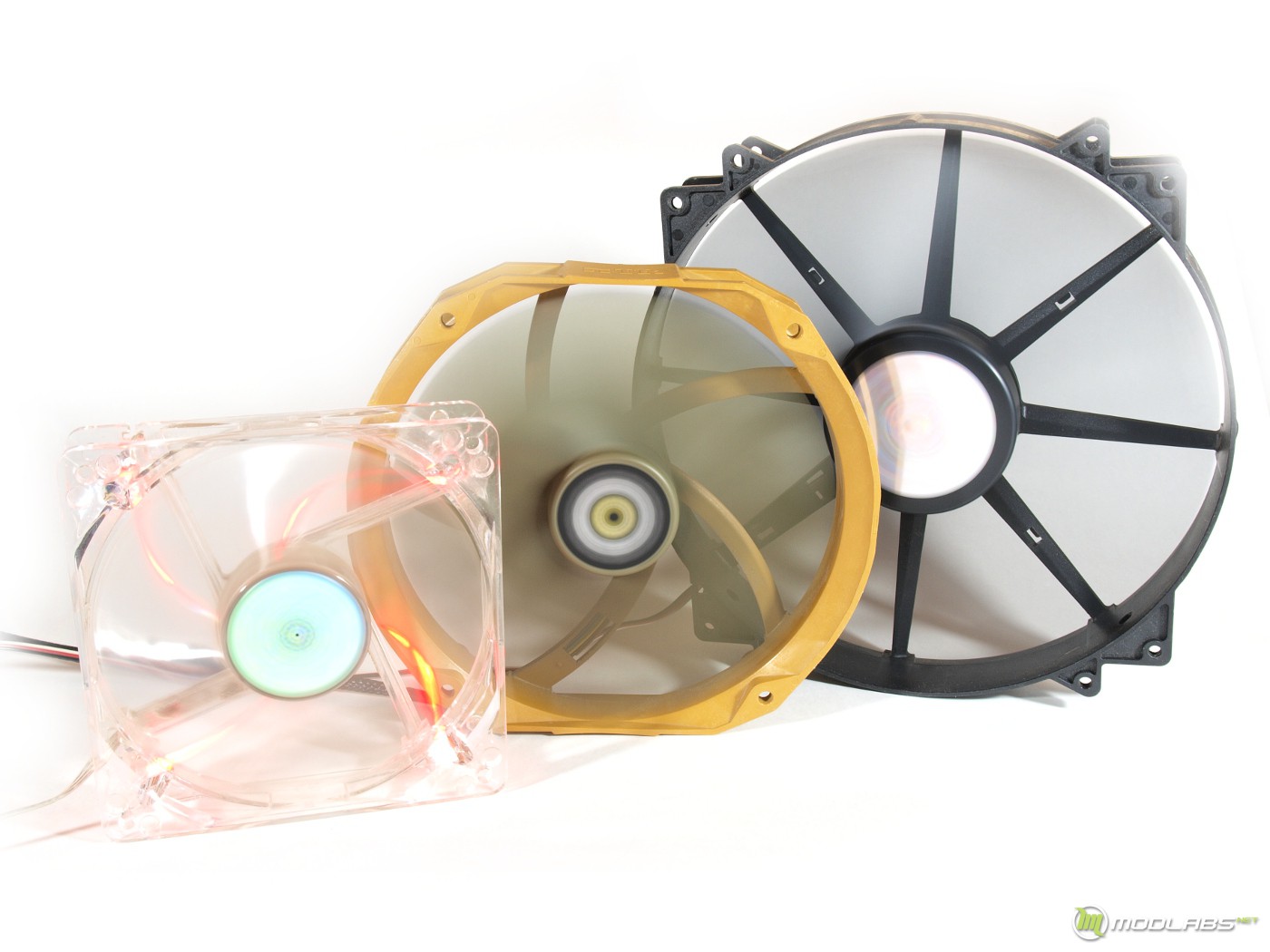

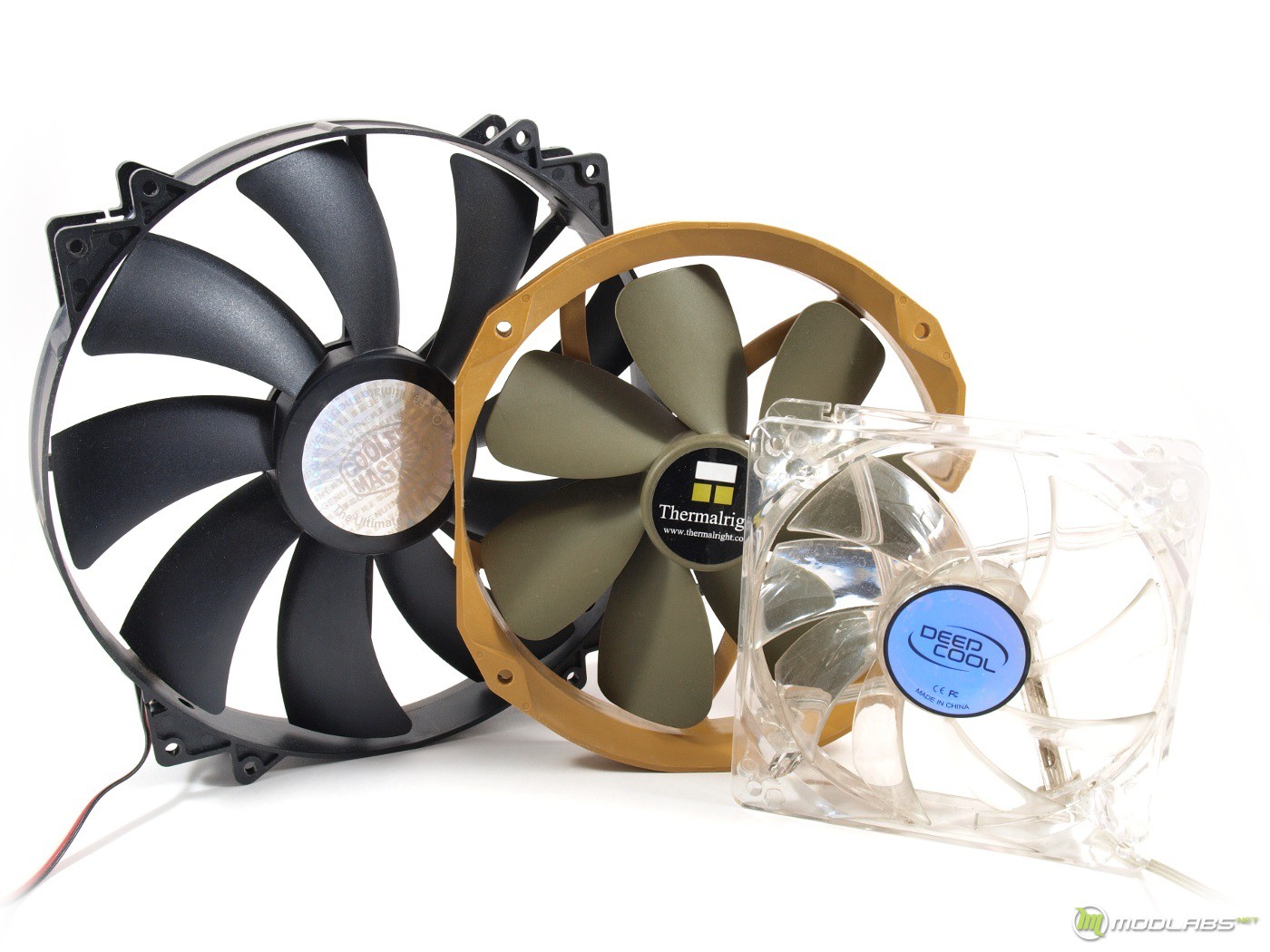

В тестировании участвовали:

• Канал №1 – 120 мм вентилятор Floston Red Impeller 120Q (1000 ± 10% об./мин);
• Канал №2 – 140 мм вентилятор Thermalright TR-TY140 (900-1300 об./мин);
• Канал №3 – 200 мм корпусный вентилятор от CM HAF 922 (800 ± 10% об./мин).

Наши герои подключены и работают при полной мощности, 12 В. Стоит отметить, что при включении ПК все вентиляторы на долю секунды раскручиваются до максимальных оборотов и затихают в соответсвии с настроенной программой. Как такового гула от них не стоит, но вместо, к примеру, 300 об/мин на мгновение скорость вращения возрастает до 700 об/мин.

Реобас Reeven Polariz подключен и готов к работе! Как вы видите, внутри ручек расположены дисплеи с отображением основной информации: скорости вращения, температуры и напряжения.

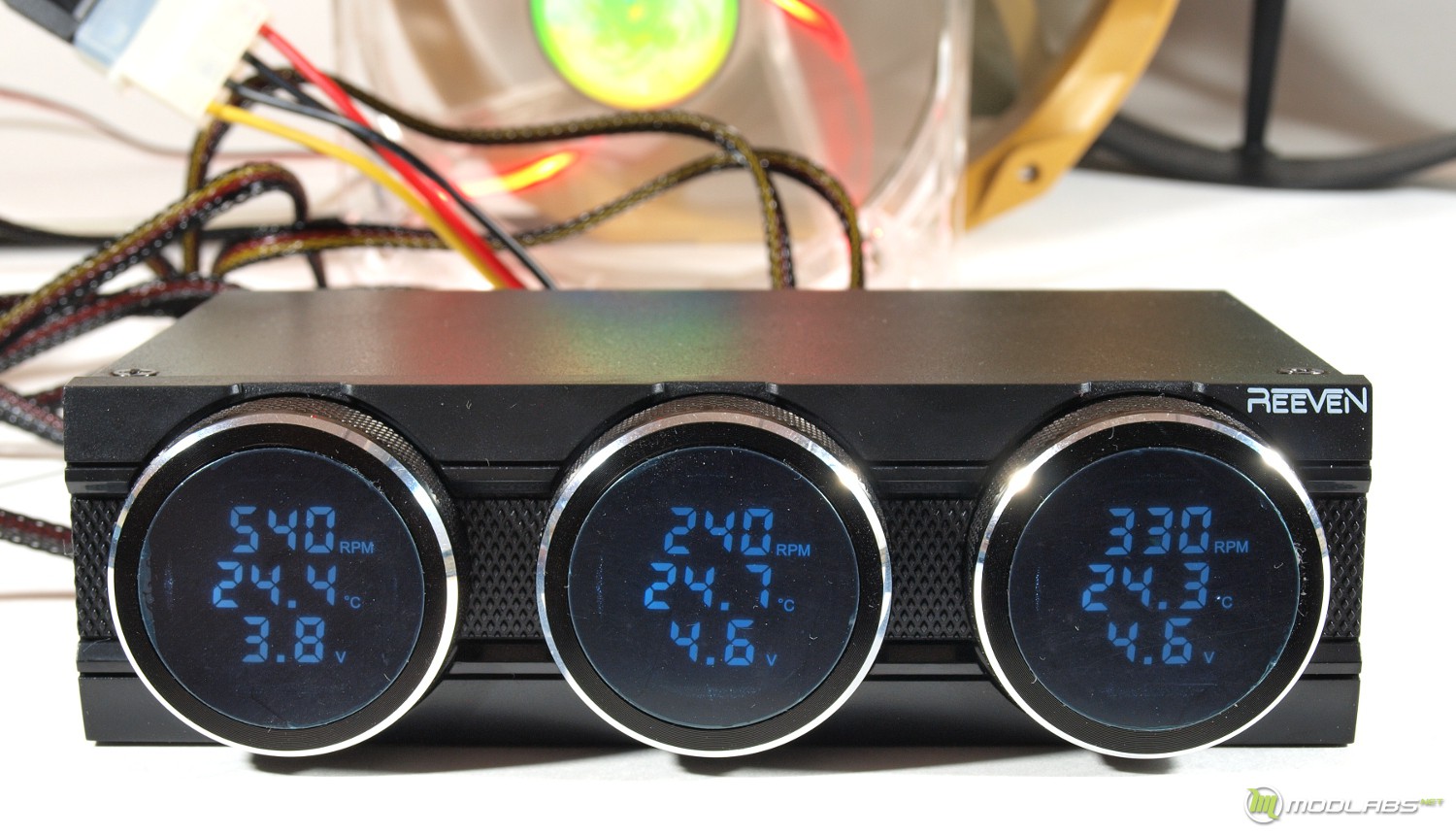

После непродолжительной настройки были найдены минимальные значения напряжения для каждого из вентиляторов. Стоит отметить, что они совпадают с полученными данными от других реобасов, в частности, ранее побывавшей у нас модели Reeven Four Eyes Touch, за исключением Thermalright TR-TY140: в прошлый раз вентилятор «завелся» лишь при 5.0 В и его скорость составила 510 об/мин против 4.6 В и 240 об/мин соответственно.

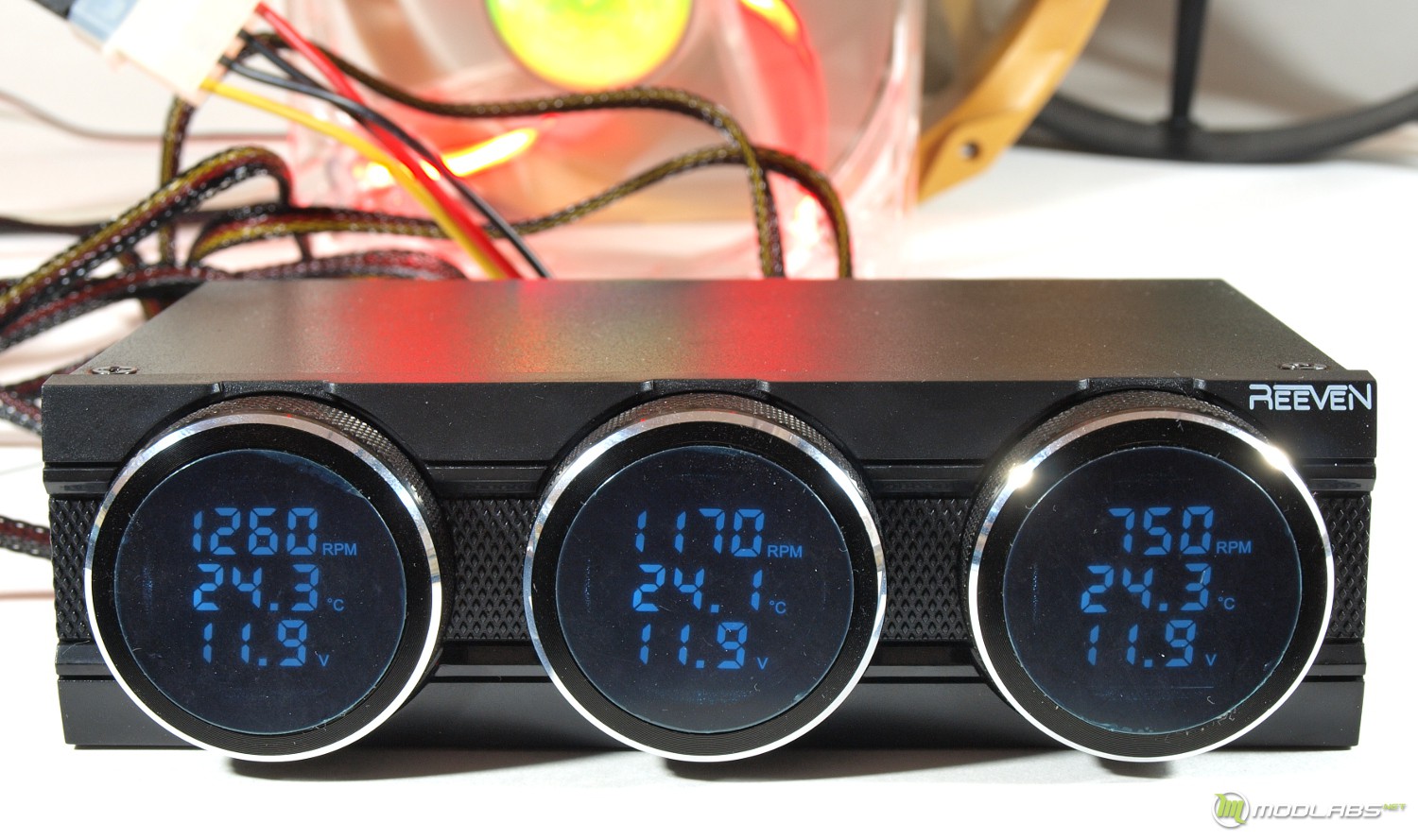

Максимальные значения при 12 В, хотя контроллер утверждает о подаче 11.9 В.

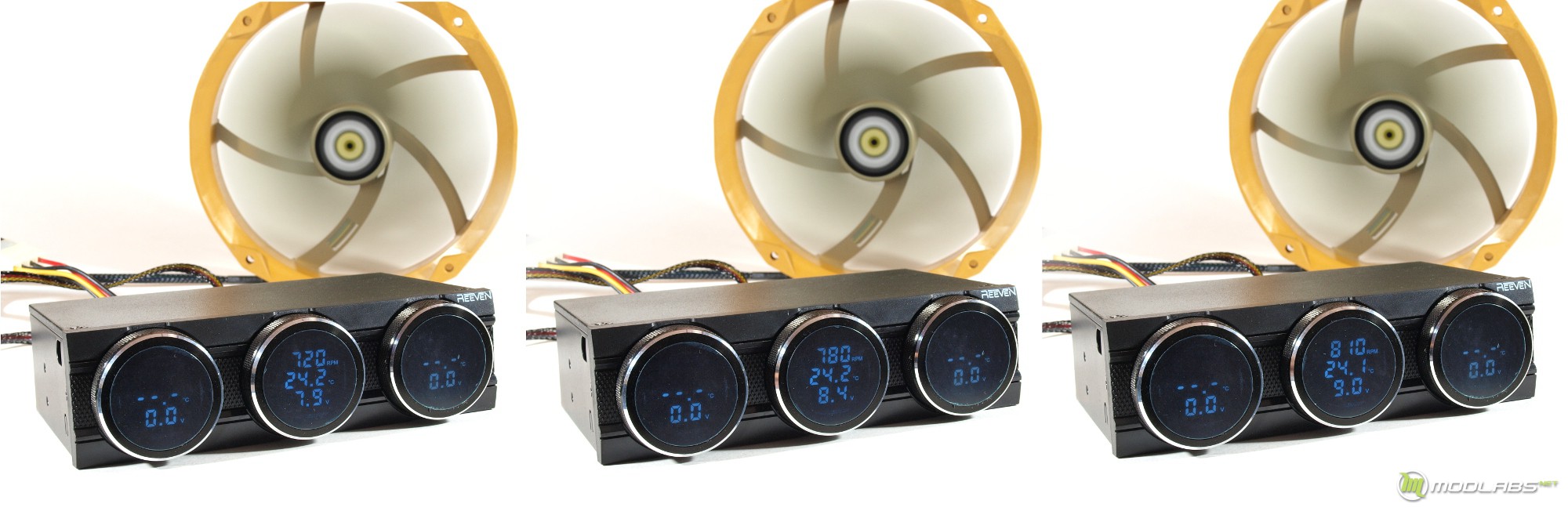

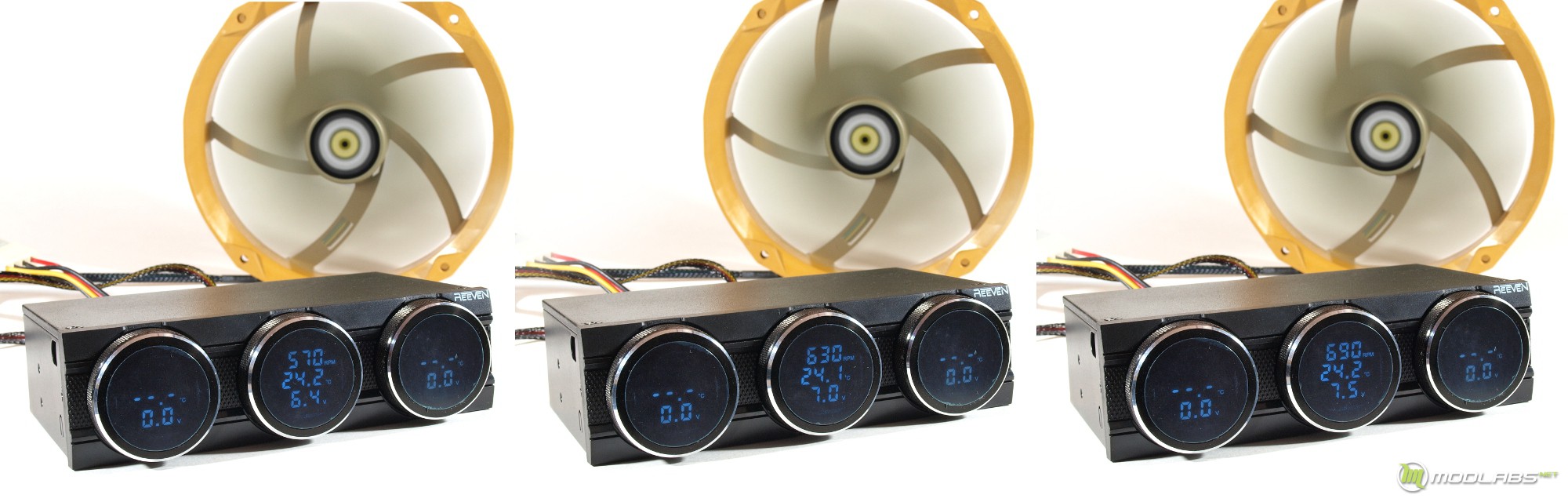

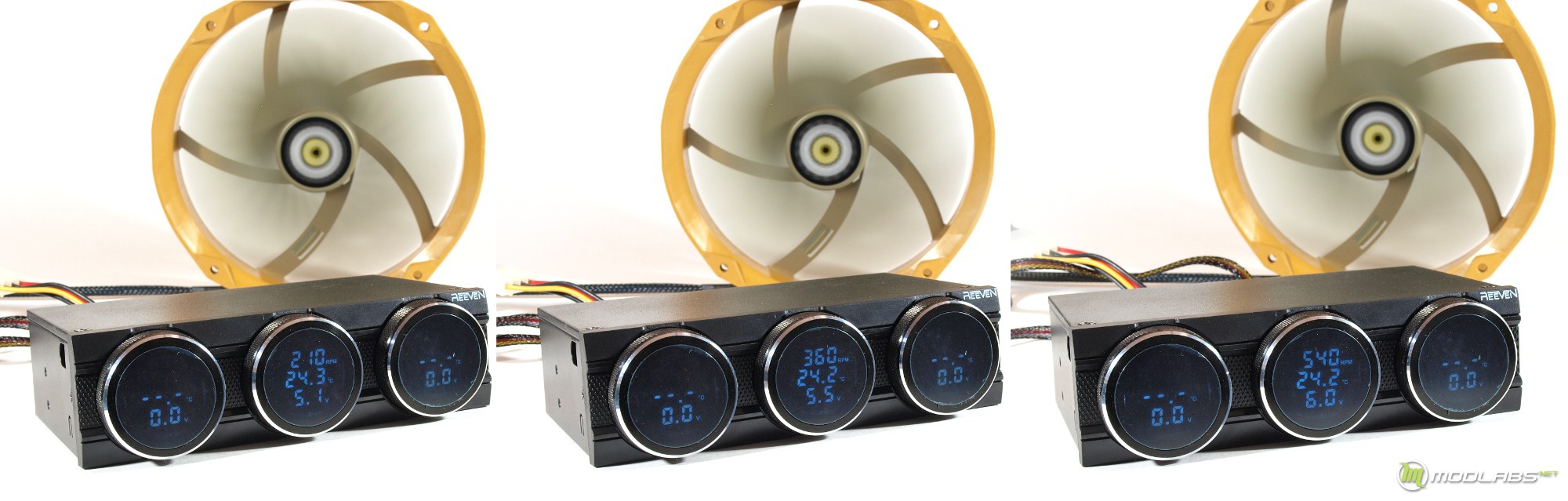

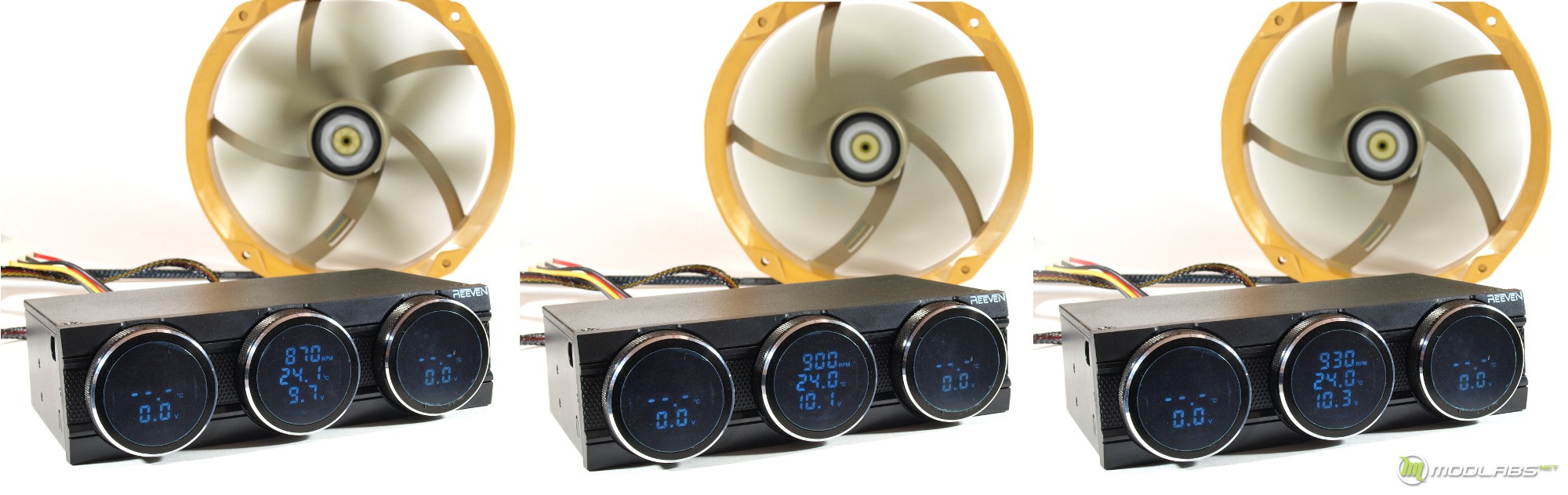

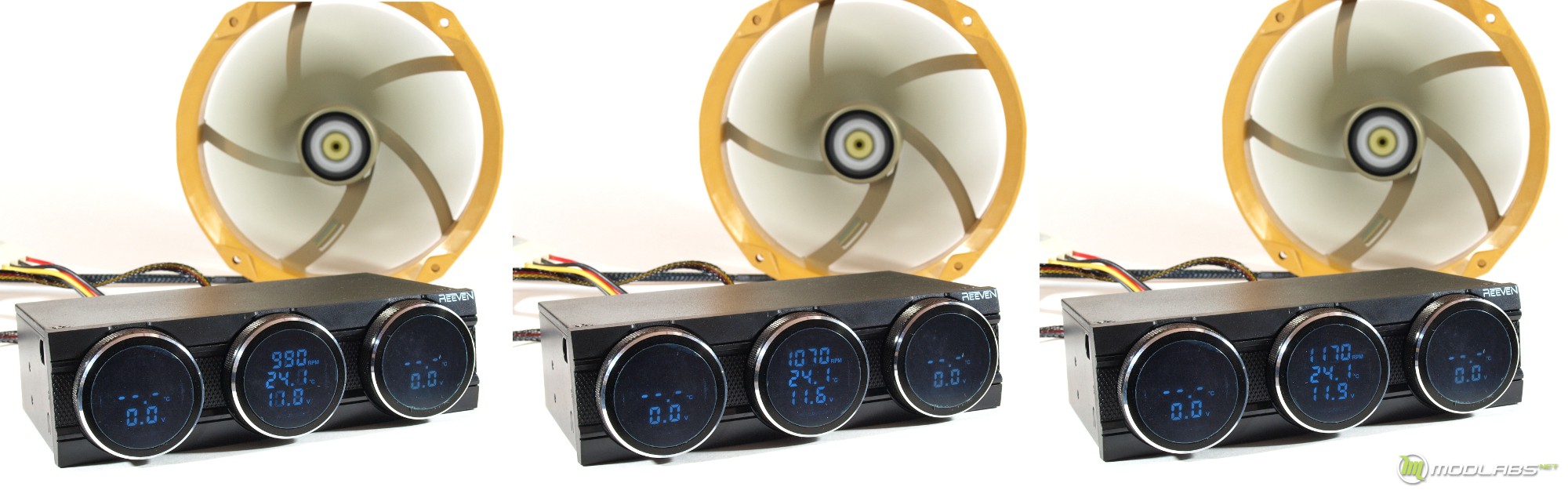

В качестве дальнейшего испытания было решено продемонстрировать, как новинка справляется с регулировкой скорости вращения посредством управления напряжением. В роли испытуемого был выбран всеми известный и сыскавший славу вентилятор Thermalright TR-TY140.

Первый этап: 5 В, 5.5 В и 6 В.

Второй этап: 6.5 В, 7 В и 7.5 В.

Третий этап: 8 В, 8.5 В и 9 В.

Четвертый этап: 9.5 В, 10 В и 10.5 В.

Заключительный этап: 11 В, 11.5 В и 12 В.

Панель-контроллер Reeven Polariz успешно продемонстрировала себя. Для вентилятора, скорость вращения которого заявлена 900-1300 об/мин без учета 10% погрешности с завода, удалось регулировать в диапазоне 240-1170 об/мин, сделав его в простое полностью бесшумным!

Установленные в разных местах помещения градусники фиксировали температуру комнаты в 24*С, в то время термопары из комплекта были согласны с такими показаниями, уточнив значения до десятых, показав 24.1-24.4*С. Что же до более практичного применения, то дополнительно был проведен следующий тест. Как и в случае с обзором систем охлаждения процессора, нагрузка на последний осуществлялся утилитой 0.6.4 по истечении 10 минут снимались результаты. Точкой замера стала последняя пластина радиатора. В итоге расхождение составляло не более 0.5*С, что говорит о высокой точности термопар из комплекта к реобасу, показаниям которых не только можно, но и нужно доверять.

ЗАКЛЮЧЕНИЕ

Вот и подошло наше знакомство с контроллером вентиляторов Reeven Polariz к концу. Новинка позволяет наглядно контролировать скорости вентиляторов и температуру внутренних компонентов или отдельных зон. Одним из главных достоинств реобаса является простота в установке и настройке необходимых параметров. Новинка обладает экзотическим внешним видом, который подчеркивается тремя крупными регуляторами для управления скоростью вращения вентиляторов и встроенными в них дисплеями, что выделяет модель на огромном поприще среди других. Данное устройство ориентировано в первую очередь на оверклокеров и энтузиастов, и отлично выполняет возложенные на него функции.

Плюсы:

• Стильный и достаточно строгий внешний вид;
• Регулировка напряжений в диапазоне 4-12 В;
• Мощность одного канала 30 Вт;
• Высокое качество материалов;
• Простота в настройке и установке;
• Хорошее качество сборки.

Минусы:

• Шаг регулировки составляет 0.5 В.

Особенности:

• Всего три регулятора и дисплея, ограниченные размерами самого устройства.

Комплект поставки, внешний осмотр

Не так давно, мы познакомились с двумя кулерами от компании Reeven, а также парочкой их реобасов. Напомню это были Reeven STEROPES RC-1206 и BRONTES RC-1001b, Four Eyes Touch и SIX EYES II. Сегодня мы поговорим о флагманском представителе данной компании в сегменте воздушного охлаждения. Именно так к нам на тестирование попал двухбашеный Okeanos, его буквенное название RC-1402. Давайте посмотрим, как производитель подошел к исполнению, ну и конечно сравним его с некоторыми аналогами.

Комплект поставки

Reeven Okeanos RC-1402 поставляется в упаковке достаточно компактных размеров, которая на своих сторонах отлично отражает название модели, перечень технических характеристика, есть и фотографии Okeanos’а. Отмечу, что относительно других флагманских вариаций упаковка действительно небольшая.

Комплект поставки Reeven Okeanos достаточно стандартный. В нем нет каких-либо излишеств, а из имеющихся компонентов можно отметить набор крепления, инструкцию пользователя и парочку переходников для понижения оборотов вентиляторов. Кстати, для каждого вентилятора предназначен именно свой переходник. Так же в комплекте есть тюбик термопасты и набор из трех прижимных скобок, которые позволяет установить третий вентиляторов – в комплекте их два.

Внешний осмотр

В основе Reeven Okeanos лежит достаточно стандартная двухбашенная конструкция. Если говорить в миллиметрах, то размеры радиатора составляют 140x163x135. При этом вес радиатора с установленными радиаторами находится на отметке 1145 грамм.

На первый взгляд, радиатор выглядит весьма обыденно, массивный блок рассеивающих ребер без каких-либо визуальных излишеств. Однако, при детальном рассмотрение некоторые черты производителя все же находятся.

В конструкции каждой башни заложено 58 рассеивающих ребер. Все они нанизаны на шесть тепловых трубок. Тепловые трубки в свою очередь стараются максимально использовать боковую часть радиатора. Так как именно на нее приходится основная часть воздушного потока – как мы знаем, в области сердечника вентилятора есть небольшая мертвая зона.

Башни рассеивающих ребер расположены друг от друга на обычном расстоянии, между ними как раз помещается 140’ка с шириной в 25 миллиметров. Каких-либо смещений относительно центра основания не наблюдается. Как мы знаем, сейчас многие производители используют данный подход, но в этом случае Reeven пошли стандартным путем.

Рассеивающие ребра алюминиевые и не имеют какого-либо покрытия, а вот основания медное и вкупе с тепловыми трубками никелированное.

Края рассеивающих ребер имеют нестандартную форму. В теории она должна обеспечивать улучшение воздушного потока. Верхняя пластина декоративная, именно на ней нанесен логотип производителя и небольшие «сверления». Остальные функциональные ребра монолитные.

На краях рассеивающих ребер есть несколько «клепок», они усиливают итоговою конструкцию. Такой подход мы уже наблюдали на ранее рассматриваемых вариациях от Reeven.

Тепловые трубки проходят сквозь основание по стандартной схеме. Они различаются в диаметре: есть две Ø8мм и четыре Ø6мм. Все шесть тепловых трубок имеют явные изгибы в области основания. Похоже, производитель постарался по максимуму использовать все доступное пространство для насаживания рассеивающих пластин, которые фиксируются методом опрессовки.

Что с основанием?

По аналогии с другими кулерами производителя при транспортировке основание защищает небольшая наклейка.

Обработка основания так же не отличается от своих предшественников. Мы видим исполнение в явно конической форме, пика которой приходится на середину. В целом следы фрезы минимальны, даже некая зеркальность присутствует.

А тест на ровность подтвердил наличие конического исполнения.

А вот качество прижима к стендовому процессору оказалось очень и очень солидным. Вся центральная область была в равномерном контакте, конечно немного подвели края.

Комплектные вентиляторы

В комплекте есть пара вентиляторов, что интересно они совершено разные. Первый носит маркировку RM1425S17B-P и может работать в диапазоне 300~1700 об/мин. Второй, является 120’кой с маркировкой RM1225S18B-P для него производитель немного увеличил планку максимальных оборотов, до 1800 об/мин. Визуально обе вертушки выполнены в цветовой стилистике компании, а именно ярко-желтая крыльчатка с черным основанием.

Вентиляторы крепятся к радиаторной части про помощи обычных скоб. Скобы, как и в случае с RC-1206, садятся очень и очень туго, при этом снять их еще сложнее. Reeven, пожалуй, надо сделать ручки для снятия или немного уменьшить нажим. Конечно на один раз поставить нормально, но я бы не оставил этот вариант в пределах тестового стенда.

Как видим, скобы позволяют менять положение вентиляторов на радиаторе, но с учетом имеющегося «крохи-вентилятора», скорее всего это и не понадобится.

Далее мы переходим к установке и тестированию.

Установка и тестирование

Устанавливаем

Для примера и дальнейшего тестирования мы проведем сборку на базе платформы LGA1151, в частности для установки используем плату ASUS Maximus VIII Ranger. Весь процесс начинается с подготовки бекплейта: устанавливаем направляющие болты и фиксируем их резиновыми шайбами. Ничего скручивать не нужно – такой подход мне знаком и нравится.

Далее бекплейт устанавливается на плату, накидываем пластиковые стойки и примеряем одну большую прижимную рамку. Исполнение рамки цельной частью немного удивило, за последнее время такой подход не встречался. После протяжки болтов, накидной ключик тоже идет в комплекте, «фундамент» получается очень монолитным.

На этом шаге RC-1402 готов к установке, наносим термопасту и примеряем радиатор. Признать честно, устанавливать прижимную планку и подгонять фиксирующие болты, было немного не привычно. Балуют меня продукты с предустановленным креплением.

После равномерной протяжки устанавливаем вентиляторы и готовимся к тестированию. В полностью установленном состоянии Reeven Okeanos RC-1402 продолжает создавать впечатление обычного «кулерка», как по мне, монструозностью и явными дизайнерскими подходами здесь не пахнет.

Что касается совместимостью с радиаторами материнской платы и планками оперативной памяти, то можно сказать, что Okeanos RC-1402 гражданин дружелюбный. Благодаря комбинации различных вентиляторов и небольшой области самого радиатора каких-либо конфликтов возникнуть не должно.

Тестируем

На этом визуальный осмотр можно окончить, переходим к тестированию. Для этого мы использовали тестовый стенд со следующей конфигурацией.

• Процессор: Intel Core i5 6600K;
• Видеокарта: Sapphire Nitro R7 360 2G D5;
• Материнская плата: ASUS Maximus VIII Ranger;
• Оперативная память: Corsair VENGEANCE LPX CMK8GX4M2A2666C16 8 ГБ (2X4 ГБ);
• Жёсткий диск: Transcend MTS600 TS256GMTS600 (для системы);
• Блок питания: Corsair RM1000.

В ходе тестирования частота и напряжение процессора были зафиксированы вручную на отметке 4500МГц при напряжении 1.376В, все опции энергосбережения были отключены. Опции управления оборотами вентиляторов по умолчанию так же были отключены. Хочу отметить, что стендовый процессор прошел процедуру скальпирования, и теперь хранит пару капель жидкого металла под своей крышкой.

Тестирование происходило в трех режимах работы вентилятора. В качестве Burn-теста выступала программа LinX 0.6.5, температура процессора контролировалась утилитой Real Temp TI.

Измерения шумовых характеристик проходили с помощью цифрового шумомера, с расстояния ~30см, минимальной границей измерения шума является 30дБ, уровень шума в помещение равняется 31,6-32,1дБ, данные ниже 32,1-33,1дБ можно считать абсолютно бесшумными, погрешность может составлять 1,5-2дБ. Результаты разбиты на три блока, по скорости вращения вентиляторов.

Признать честно, полученные результаты явно удивили. Это именно тот случай, когда из-за достаточно обыденного внешнего вида начинаешь пересобирать стенд и перепроверять результаты конкурентов. Однако, повторные заходы лишь подтвердили уровень эффективности

Так в режиме тихоходных вентиляторов Reeven Okeanos RC-1402 обошел Noctua NH-D15S на два градуса, при этом не увеличив показатели шума. В тихом режиме со вторым вентилятором температура разогнанного i5-6600k упала еще немного, но тут появился звук. Во втором режиме среднеуровневых оборотов Okeanos опять опережает именитых соперников, работал он при этом немного, но шумнее.

В режиме максимальных оборотов ситуация такова, что при таком разгоне на скальпированном i5-6600k эффект от второго вентилятора минимизируется и перестает наблюдаться в целых числах.  При это вентиляторы Okeanos'а пусть и вращаются на пару сотен оборотов быстрее, но и шумят явно больше. В этом режиме победу однозначно одерживает Noctua NH-D15S.

Подводим итоги

Итак, конструкция Reeven Okeanos RC-1402 при достаточно простом внешнем виде смогла показать очень и очень достойный результат. В тихоходных режимах именитые соперники остались немного, но позади. Если добавить к этому хорошее качество изготовления, очень дружелюбные размеры и продуманней комплект поставки – мы получаем почти идеальный вариант воздушного охлаждения.

Однако, итоговая производительность не является фактором основополагающим, как для меня уж точно. Поэтому к придиркам могу отнести съёмную прижимную рамку – уж больно удобно, когда все сразу на своих местах. «Фокусы» с применением различных вентиляторов тоже можно обосновать, но скорее всего хочется сказать «зачем?» - применение двух 140’чек было бы отличным подходом.

В общем, радиаторная часть Reeven Okeanos RC-1402 выполнена на отлично, а вот вентиляторы можно бы и подтянуть. Надеюсь, производитель с этим справиться на отлично. Нужно же выпускать новые модели в конце концов, не все сразу ;). Ах да, что у нас с ценой? Смотрим сразу все регионы РФ, и «По вашему запросу ничего не найдено». Дистрибьютеры – хороший продукт пропадает… Опираясь на зарубежные ресурсы, стоимость RC-1402 на треть меньше NH-D15S –хороший продукт у Reeven получился!
