Если проследить за развитием x86 архитектуры, то появление в 1993-м году процессоров Pentium первого поколения (P5) стало очень знаковым событием, которое существенно изменило мир настольных компьютеров. Это маркетинговое наименование стало нарицательным на долгие годы и каждый, кто хоть что-то понимал в ПК, мечтал получить на свой стол «его» - компьютер с процессором Pentium или, в простонародье – «пнём».  Да, в параллель с Pentium продавались и были актуальны различные x86 процессоры от других производителей, оригинальные и не оригинальные 80486 и 80386 и даже «двушки», но флагманом уже был тот самый Pentium. Новая линейка от Intel стартовав с двух моделей, работающих на частотах 60 и 66 МГц, стала постепенно наполняться более производительными моделями, рассчитанных на установку в новые процессорные разъёмы. (модели линейки OverDrive оставим за скобками). Спустя примерно два года, в 1995-м частота Intel Pentium достигла 133 МГц, что в пересчёте на «классические» мегагерцы «четвёрки» в отдельных задачах можно было умножать на два и для многих это было просто фантастикой, ведь стоимость систем со столь быстрыми процессорами была посильна «не только лишь всем». Если смотреть с начала девяностых, то судя по линейке процессоров Pentium, прорыв в производительности случился фантастический, однако скорости не бывает мало и под конец 1995-го Intel взяла и ошарашила всех появлением процессоров революционных Pentium Pro, в основе которых лежала уже совсем иная архитектура – P6 и её задела хватило уже на десятилетия вперёд и даже сейчас, в современных ПК мы используем наработки того далёкого времени.

Тогда, в 1995-м, процессоры Pentium Pro были нужны лишь избранным, тем, кто подобные капиталовложения мог окупить или тем, у кого были задачи, по своей важности и объёму перекрывающие стоимость любого «железа». Подумать только, рекомендованная розничная цена на флагманскую модель с 512 Кбайт кэша второго уровня колебалась в районе 1530$! И это так называемая «рекомендованная розничная стоимость» одного лишь процессора!

Pentium Pro стали устанавливать в мощных рабочих станциях, серверах, и первых «больших машинах», которые нынче называются суперкомпьютерами. Сложно представить себе человека, который целенаправленно покупает себе систему на базе Pentium Pro, чтобы поиграть в какой-нибудь Doom II или Dark Forces. Зато сейчас, по прошествии почти 30-ти лет, мы имеем возможность выбирать лучшее железо своего времени и использовать его так, как хочется нам. Если у вас стоит задача собрать технологическое совершенство своего времени, то система на базе Pentium Pro является эталоном середины 90-х. Более того, запас прочности таких систем без учёта апгрейда (который возможен), исходя из времени анонса обычных «пней», составляет примерно 1,5 -2 года, что достаточно много. Я уже не говорю о том, что даже позже, уже в 1998-м, у многих в нашей стране были более слабые компьютеры, играть на которых по современным меркам было «невозможно». Но мы прекрасно играли и наслаждались!

Особый шарм системам на Pentium Pro придаёт и тот факт, что в момент выхода легендарных ускорителей 3dfx Voodoographics именно этот процессор был флагманом, поспорить с которым в играх обычный Pentium не мог за счёт уже «устаревшей» архитектуры. Таким образом, многочисленные любители Pentium Pro и ещё более многочисленные любители ускорителей 3dfx сегодня могут собрать себе отличный игровой компьютер из процессора Pentium Pro и ускорителя Voodoo graphics, который будет способен показать достойную производительность и совместимость в классических DOS играх и не менее хорошую совместимость и производительность в ранних 3D играх под MS-DOS и Windows 95 середины девяностых. И казалось бы, картина маслом написана чётко и ясно, но не всё так однозначно…

В среде компьютерных археологов часто бытует мнение о том, что ретро-системы нужно собирать только в духе времени, дескать, только такие сборки переносят вас в волшебный мир старых добрых игр и передают «те самые» аутентичные ощущения от процесса. С таким заявлением было бы весьма сложно спорить, если бы не целая куча иных факторов, влияющих на «те самые» ощущения. К примеру, вам уже не 10-12 лет, а 38 или даже 40 годиков и как бы вы не хотели, вы не только не помните «как оно было на самом деле», но и ощутить всё заново один-в-один точно не сможете, поясница не даст. Я уже не говорю о том, что далеко не все хотят повторять прошлые ощущения. Некоторые просто хотят поиграть в удовольствие, здесь и сейчас, на том, что у них есть или что лежит ближе всего под рукой и всё.

Короче говоря, нет никакого единого рецепта для любителей поиграть в старые добрые игры. Есть масса точек зрения, каждая из которых имеет право на существование и может дать почву для здоровых дискуссий в среде увлечённых компьютерной стариной людей. Этот материал представляет собой одну из попыток посмотреть на тему старых добрых игр как раз с одной из таких точек зрения. Перед тем, как что-то собирать и тестировать, я бы хотел обозначить основные вопросы, которые у меня возникли после всех вышеизложенных мыслей:



• Во времена Voodoo graphics мало кто думал и, тем более, знал о технологии SLI. Компания Quantum3D появилась лишь в 1997-м и только тогда выпустила на рынок «профи» свои варианты Voodoo graphics с использованием уже заложенной поддержки рендеринга на нескольких видеочипах. Интересно, насколько использование SLIсвязки из пары первых Voodoo имеет смысл, если установлен старший процессор Pentium Pro 200 МГц с 512 Кбайт кэш памяти? Есть ли смысл обновления одного Voodoo graphics до флагманского «бутерброда» с поддержкой SLI и что изменится с точки зрения совместимости?
• Если отходить от аутентичности и постараться сделать систему максимально функциональной, что сможет предложить последний чип линейки Voodoo – VSA-100? Насколько он быстрее Voodoo graphics в условиях ограничения платформы? Что с функциональностью? Как там совместимость?



Для того, чтобы получить ответы на свои вопросы, я приготовил небольшой тестовый стенд, в основе которого тот самый процессор Intel Pentium Pro 200 МГц с 512 Кбайт кэш памяти. Его внешний вид напоминает мне двигатель американского muscle car. Если бы он мог работать без принудительного воздушного охлаждения и радиатора, то в моём личном рейтинге это был бы самый красивый ретро-процессор.

Фото процессора Pentium Pro 200.



Материнских платы для Pentium Pro у меня всего две - Chaintech 6ITM (6ITM0) и Intel VS440FX (Intel Venus). Каждая из этих плат хороша по-своему и для постоянного использования сложно однозначно определить ту, которую использовать лучше, но для обзора я взял плату Intel VS440FX и связано это с тем, что на слотах PCI присутствует 3.3в линия питания, в то время как на плате Chaintech такой линии по умолчанию нет, нужно добавлять. Для питания ускорителя на базе VSA-100 питание 3.3в обязательно!



Фото материнской платы Intel VS440FX (Venus)



Раз уж я упомянул о том, что выбор между платами не такой однозначный, то хочу пояснить почему, ведь с точки зрения производительности и наличия слотов расширения они различаются непринципиально. Дело в том, что я всегда рассматриваю материнские платы с точки зрения их возможностей по замедлению центрального процессора и, конечно, считаю, что идеальный способ замедления – это «натуральное» замедление посредством управления частоты системной шины и множителя процессора. Если говорить о возможностях платы Intel, то они отражены в табличке:

Рисунки с частотами шины и множителями



Гладя на эти таблицы очевидно, что минимальная рабочая частота, которую можно выставить силами перемычек на плате, составляет 120 МГц. Дальше требуются манипуляции с кэш памятью и прочие ухищрения, позволяющие добиться приемлемой совместимости в чувствительных к скорости процессора приложениях. В случае с Chaintech 6ITMэтот порог ниже за счёт возможности установки частоты системной шины равной 50 МГц, что вкупе с множителем 2xдаст волшебные 100 МГц. При этом, не надо забывать, что с учётом более высокой удельной производительности PentiumPro, в ряде приложений такая машина будет по скорости эквивалентна классическому Intel Pentium 133 МГц.

Оперативная память. Набор из четырёх модулей EDO SIMM ёмкостью 32 Мбайт каждый, даёт суммарный объём в 128 Мбайт. По меркам ноября 1995-го года — это очень серьёзный набор ОЗУ, которого с головой хватает для решения поставленной задачи и даже есть запас прочности без вреда стабильности работы Windows 95 OSR2, которая будет установлена на подопытную платформу.

Фото оперативной памяти EDO SIMM 4x32 Мбайт



Поскольку цель материала не в рассмотрении всех аспектов конкретной сборки, а принципиальные исследования в области производительности и совместимости видеосистемы, подробно останавливаться на звуковой плате и её особенностях я не стану, скажу лишь, что в качестве звуковой платы будет выступать новинка сезона 2021-го года AWE64 Legacy. Коротко: это прекрасная звуковая плата – комбайн, обеспечивающий всё необходимое – совместимость с SoundBlaster разных версий, OPL3 и MPU-401. Если добавить дочернюю MIDI плату по вкусу, то одной AWE64 Legacy можно решить большинство задач в области звука под DOS и ранний Windows 9x. Основной массе возрастных детей будет достаточно лишь одной такой звуковухи для всего.

Фото звуковой карты AWE64 Legacy



В качестве накопителя данных буду использовать весьма специфическую и редкую связку в виде UW SCSI контроллера Adaptec AHA-2940UW + SCSI-SATA переходник и SSD накопитель Transcend на 32 Гбайт. Всегда хотел попробовать Windows 95 загружать с твердотельника!

Фото SCSI контроллера и SCSI -> SATA переходника вместе с SSD



А вот о видеоподсистеме хочу поговорить подробнее, поскольку с появлением Windows 95 началась новая эра в развитии игровой индустрии – эра мультимедиа и 3D-графики и система на базе Pentium Pro должна обладать всеми передовыми визуальными возможностями того времени.  В 1996-м году компания 3Dfx interactive inc. представила простой и недорогой способ получить качество картинки аркадных автоматов на обычном настольном компьютере. Для этого нужно было просто добавить отдельную плату – 3Dfx Voodoo graphics.  Всё. Поставил драйвер и играешь, не меняя в своём ПК ничего. Главное, чтобы он соответствовал минимальным системным требованиям. Эта идея просто не могла не понравится, поскольку количество плюсов в этом решении существенно перекрывала минусы. Я не буду повторять азы, все вы знаете, как Voodoo graphics подключался и соединялся, остановлюсь на общих плюсах и минусах:



Плюсы:

• Относительно невысокая стоимость;
• Лёгкость установки и простота настройки;
• Существенный прирост производительности относительно программного рендеринга;
• Существенный рост визуального качества изображения относительно программного рендеринга.



Минусы:

• Падение качества картинки за счёт установки ускорителя «в разрыв» с видеокартой;
• В редких случаях проблемы с совместимостью при работе с отдельными видеокартами.



Нужно понимать, что все эти плюсы были справедливы тогда. Они актуальны для своего времени, с учётом реальной технической оснащённости игровых машин и экономических возможностей их владельцев. С точки зрения современной, уровень производительности в 30 кадров в секунду, который рекламировала сама компания 3Dfx, уже не является столь впечатляющим. Многие из нас жаждут большей плавности и отзывчивости, особенно с учётом того, что те самые 30 fpsтогда не были постоянными, а просадки до 20-25 кадров вполне себе случались. Вот игровые автоматы могли похвастать стабильной производительностью с высокой частотой смены кадров, а настольные ПК пока что нет, даже если это топовый Pentium Pro.  Я хотел заставить машинку на базе Pentium Pro показать 40-60 fps в первых 3D-играх (до 1998-го года выпуска) и для этого решил использовать SLI связку из пары прокаченных до предела ускорителей Voodoo graphicsпроизводства zx-c64:

Фото ускорителей King Shaman



На самом деле, существуют два варианта такой конфигурации Voodoo graphics. Stoned Shaman – это первая версия продукта, построенная на базе двух ускорителей – один которых является главным (Master), а второй второстепенным (Slave). Связка занимает два слота PCI и объединяется SLI мостиком, принцип работы не отличается от аналогичного для классической связки Voodoo2 SLI, с той лишь разницей, что места установки плат в слоты расширения имеет значение и зависит от порядка прохождения инициализации PCI устройств в BIOS материнской платы. Второй вариант – это KingShaman или «Королевский Шаман», когда связка из пары ускорителей Voodoo graphics размещается на одной печатной плате и требует много свободного места «в длину». В этом случае не нужно подключать никаких SLI мостиков, просто поставил и соединил хвостом с основной видеокартой. Но есть у King Shaman ещё одна фишка, которая досталась ему от Quantum3D Obsidian – возможность установки «на борт» дочерней платы, которая может нести на себе различные видеокарты! Таким образом отпадает необходимость в отдельной видеокарте и качество аналогового сигнала при использовании Voodoo graphics практически не страдает. На сегодняшний день к установке на King Shaman доступны следующие дочерние платы:



• MGV-2020 (S3 Trio64v2 4 MB, Mate Black)
• MGV-2020 (S3 Trio64v2 4 MB, Glossy Green)
• MGV-2020v2 (S3 Trio64v2 4 MB, Glossy Black)
• MGV-2020v3 (S3 Trio64v2 4 MB, Mate Black)
• MGV-2022 (Voodoo3 3000 16 MB, Mate Black)
• PCX2 (PowerVR PCX2 4MB, Mate-Black)



И хотя у меня есть оба варианта реализации SLI на основе Voodoo graphics, и хотя визуально Stoned Shaman мне очень нравится, в этот раз я сделал ставку на King Shaman. Мне было интересно поработать с переменными окружения и заставить ускоритель менять своё состояние без соблазна «физического вмешательства». Для постоянного использования я также рекомендую, Королевский Шаман для большинства пользователей,  в силу вышеозначенных возможностей и особенностей. Но помните, вне зависимости от выбора, оба решения требуют хорошего охлаждения, организация которого просто обязательна!

Когда на стенде был установлен King Shaman, роль 2D карты выполняла дочерняя плата MGV-2020v3 (S3 Trio64v2 4 MB, Mate Black). Таким образом, аутентичная во времени графическая связка состоит из видеокарты на базе S3 Trio64v2 и пары графических ускорителей 3Dfx Voodoo graphics.



Теперь поговорим о неаутентичной части. Зачем вообще мне понадобилось рассуждать о таком, если можно собрать прекрасную конфигурацию из устройств, которые существовали или могли существовать во времена актуальности выбранной платформы? Сказать по правде, о таких «союзах» я задумывался уже достаточно давно и в разных вариациях, и для разных машин, да и до меня люди (порой неосознанно, а по необходимости) собирали подобные машины.. А вот почему я вообще об этом задумывался? Если говорить без привязки к конфигурации и времени, то вот мой ответ:



• Лёгкая доступность недорогого массового решения из будущего, вместо дорогого аутентичного;
• Максимизация функциональных возможностей – получение аппаратного ускорения отдельных функций, получение цифрового выхода, снижение шума и т.д.;
• Достижение целевых показателей в области визуального оформления сборки.



Если вышеозначенные аргументы не ломают ваше чувство прекрасного, значит эта часть материала для вас. Остальные могут сказать мне «кто я после этого». Так вот. Общие аргументы я уже давно практикую и использую, когда это допустимо, а что касается конкретной сборки, то тут моё желание добавить «гостя из будущего» было сформировано благодаря одному коллекционеру, Константину, который недавно купил Mini-Me (3dfx Voodoo4 4500 PCI) от zx-c64 в свою сборку на Pentium Pro.

Фото Mini-Me



Мне стало интересно его желание создать такую пару, и я решил смоделировать ситуацию для себя. Представил, а чем конкретно в такой сборке эта карта будет лучше старого доброго Voodoo graphics?



• Производительность. Почти наверняка VSA-100 будет быстрее, даже несмотря на то, что ограничителем производительности будет связка «процессор-ОЗУ».
• Наличие цифрового выхода у Mini-Me. Особенно остановлюсь на этом плюсе! Дело в том, что все аутентичные ускорители 3Dfx Voodoo graphics в своей работе использовали аналоговый сигнал для вывода картинки на монитор. В те времена цифровой передачи видеосигнала в настольных игровых компьютерах не использовали, а на столе у всех у нас стояли классические пузатые ЭЛТ мониторы со всем известными D-Sub разъёмами. При использовании классических и новодельных Voodoo graphics ситуация не поменялась – везде аналоговый сигнал. К плюсам можно отнести совместимость, а вот главным минусом является искажённое изображение. Причём, вне зависимости от качества кабеля, типа и размера монитора, помехи в изображении всё равно есть. Они могут быть незначительны, но они различимы. И побороть это можно лишь только сняв цифровой сигнал с DAC Voodoo graphics и отправив его на «цифру» монитора. В настоящий момент «в серии» таких решений нет. И поскольку почти у каждого любителя ретро на столе стоит ЖК монитор с цифровым выходом, было бы очень кстати получить карту, которая может показать качество картинки 3dfx настолько хорошо, насколько это возможно. И с Mini-Me это реализуется в полный рост. Никаких тебе помех и наводок, эталонная картинка.
• Компактность. Mini-Me – низкопрофильная видеокарта, влезет везде, где есть свободный 3.3в PCI разъём.
• Низкий уровень шума. На Mini-Me установлен тихий вентилятор и в плане охлаждения карта самодостаточна, не надо городить обдув монструозных SLI связок.
• Поддержка 32-бит рендеринга и больших текстур, а также программного 2xAA.  Очевидно, что для системы с Pentium Pro и ранних игр это не требуется, но кое-где 32 бита включить можно, а полноэкранное сглаживание в ранних играх повысит качество картинки и не убьёт производительность. Потенциально – круто и применимо даже в DOS.
• Если Mini-Me всё равно упирается в процессор, то почему-бы не зашить в неё более низкие тактовые частоты, снизив энергопотребление и тепловыделение? Может быть, получится и вовсе использовать её без вентилятора на постоянной основе?
• Неплохая совместимость с DOS играми, возможность добавление русских шрифтов прямо в BIOSвидеокарты. Для некоторых это может быть неплохой шанс по отказу от второй видеокарты PCI или ISA.



Из возможных минусов, которые сразу всплывают и часть из которых требуется проверить:



• Карта не имеет драйверов для Windows 3.1. Если это требуется, отказаться от второй видеокарты не выйдет.
• Совместимость с ранними 3D играми под DOS и Windows 95. Вот этот минус самый потенциально опасный. Существует масса попыток заставить работать на VSA-100 игры под DOS и по отзывам, многие попытки не увенчались успехом. В системе такого класса это важно, поскольку процессор Pentium Pro сильно ограничивает «вверх» диапазон игр, в которые можно играть комфортно. Я хочу сам проверить, что будет работать, а что – нет, поскольку у меня есть теория, что помимо банальной несовместимости игр с VSA-100 и новыми версиями Glide библиотек есть ещё ряд факторов, из-за которых люди не могут запустить игры на Voodoo4.



Короче говоря, я приготовил ранний образец Mini-Me (rev. 0.9), на зелёном текстолите и решил, что этот малыш поможет мне подтвердить или опровергнуть все мои сомнения относительно возможностей «гостя из будущего» в флагманской системе 1995-го года.

Пришла пора переходить к практическому исследованию.  Перед вами тестовая конфигурация:



Тип устройства	Наименование
Центральный процессор	Intel Pentium Pro 200 МГц (512 Кбайт кэш)
Материнская плата	Intel VS440FX (i440FX)
Оперативная память	128 Мбайт EDO SIMM (66 МГц)
Видеокарта / графический ускоритель	zx-c64 Stoned Shaman PCI (3Dfx Voodoo graphics SLI, 20 Мбайт) + zx-c64 S3 Trio64v2 DB, 4 Мбайт zx-c64 Mini-Me PCI (3dfx Voodoo4 4500, 32 Мбайт, 166/166 МГц)
Звуковая карта	AWE64 Legacy
Дисковая подсистема	Adaptec AHA-2940UW + SCSI-SATA + Transcend SSD 32 Гбайт
Привод компакт-дисков	Некий привод ASUS ;)
Операционная система	Microsoft Windows 95 OSR 2
Корпус и БП	Открытый тестовый стенд + Seasonic SS-1250XM Active PFC F3





Для начала хочу показать, на что способны карты в 3D играх. Для этого были выбраны 4 продукта, один из которых, синтетический бенчмарк, Final Reality, должен показать возможности карточек в Direct3D. Другие три игры – яркие представители мира ранних 3D игр, высокая скорость работы которых для многих являлась эталоном в оценке производительности ПК. Ниже представлена методика тестирования.



Наименование	Тип бенчмарка	Способ замера
Final Reality 1.01	Встроенный (D3D)	Advanced options -> Снимаю галочку сустановки Run All tests 5-times.  Показатель – 3D Performance
Descent 2	Встроенный (Glide)	После начала игры набрать 'frametime' для показа счётчика кадров в реальном времени. Также используется встроенная демонстрация(descent2.dem)
GLQuake	Встроенный (OpenGL / Wrapper)	Timedemo demo2 Timedemo demo3
Quake II	Встроенный (OpenGL / Wrapper)	timedemo 1 demomap demo2.dm2





Ещё до начала тестирования было очевидно, что с точки зрения производительности фаворитом гонки, конечно, будет Mini-Me. При таком разрыве в поколениях, связке Voodoo graphics, работающей в SLI, не поможет ни мультитекстурирование, ни увеличенный объём видеопамяти, да и список поддерживаемых разрешений далёк от возможностей Voodoo 4, которая способна к обработке 3D в разрешении 1600x1200 (и это без наводок и необходимости в автоподстройке сигнала). Тем не менее, в конкретной ситуации Voodoo graphics «на максималках» хоть и отстаёт от VSA-100, однако такое отставание назвать критическим нельзя, особенно, если на King Shaman выключить V-Sync*.  (*в SLI режиме для Voodoo graphics и Voodoo 2 я бы отключал синхронизацию частоты смены кадров с осторожностью, поскольку вместе с ростом производительности возможно появления эффекта «расслаивания» картинки на полосы). Разумеется, незначительный отрыв Mini-Me от King Shaman связан с ограничениями используемой платформы, а точнее – процессора Pentium Pro 200 МГц, который хоть и являлся флагманом на момент появления Voodoo graphics, всё равно слабоват в вопросах раскрытия потенциала максимальной конфигурации первого Voodoo…. Что уж говорить о VSA-100. Итоги замеров производительности представлены ниже:



GL Quake 0.97 (1.09), fps - Pentium Pro 200 МГц 512 Кбайт / 128 Мбайт ОЗУ
Ускоритель	640x480	640x480 AA
zx-c64 Mini-Me (Voodoo 4 4500 PCI HDMI 32 Мбайт)	80,0	68,3
zx-c64 King Shaman (Voodoo graphics mode 4 Мбайт) V-Sync-Off	23,0	---
zx-c64 King Shaman (Voodoo graphics 2xTMU 4 Мбайт) V-Sync-Off	38,8	---
zx-c64 King Shaman (Voodoo graphics SLI 24 Мбайт) V-Sync-On	56,5	---
zx-c64 King Shaman (Voodoo graphics SLI 24 Мбайт) V-Sync-Off	76,4	---



GL Quake 0.97 (1.09), fps - Pentium Pro 200 МГц 512 Кбайт / 128 Мбайт ОЗУ
Ускоритель	800x600	800x600 AA
zx-c64 Mini-Me (Voodoo 4 4500 PCI HDMI 32 Мбайт)	78,6	50,7
zx-c64 King Shaman (Voodoo graphics SLI 24 Мбайт) V-Sync-On	44,6	---
zx-c64 King Shaman (Voodoo graphics SLI 24 Мбайт) V-Sync-Off	62,6	---



GL Quake 0.97 (1.09), fps - Pentium Pro 200 МГц 512 Кбайт / 128 Мбайт ОЗУ
Ускоритель	1024x768	1280x1024	1600x1200
zx-c64 Mini-Me (Voodoo 4 4500 PCI HDMI 32 Мбайт)	57,8	41,1	30,8
zx-c64 King Shaman (Voodoo graphics SLI 24 Мбайт)	---	---	---



Quake II (3.20), fps - Pentium Pro 200 МГц 512 Кбайт / 128 Мбайт ОЗУ
Ускоритель	640x480	640x480 AA
zx-c64 Mini-Me (Voodoo 4 4500 PCI HDMI 32 Мбайт)	44,8	44,9
zx-c64 King Shaman (Voodoo graphics mode 4 Мбайт) V-Sync-Off	16,0	---
zx-c64 King Shaman (Voodoo graphics 2xTMU 4 Мбайт) V-Sync-Off	26,6	---
zx-c64 King Shaman (Voodoo graphics SLI 24 Мбайт) V-Sync-On	35,5	---
zx-c64 King Shaman (Voodoo graphics SLI 24 Мбайт) V-Sync-Off	36,9	---



Quake II (3.20), fps - Pentium Pro 200 МГц 512 Кбайт / 128 Мбайт ОЗУ
Ускоритель	800x600	800x600 AA
zx-c64 Mini-Me (Voodoo 4 4500 PCI HDMI 32 Мбайт)	45,1	43,7
zx-c64 King Shaman (Voodoo graphics SLI 24 Мбайт) V-Sync-On	30,2	---
zx-c64 King Shaman (Voodoo graphics SLI 24 Мбайт) V-Sync-Off	35,9	---



Descent 2 for 3dfx, fps - Pentium Pro 200 МГц 512 Кбайт / 128 Мбайт ОЗУ
Ускоритель	640x480	---
zx-c64 King Shaman (Voodoo graphics mode 4 Мбайт) V-Sync-Off	55,0	---
zx-c64 Mini-Me (Voodoo 4 4500 PCI HDMI 32 Мбайт)	63,0	---
zx-c64 King Shaman (Voodoo graphics SLI 24 Мбайт)	55,0	---



Final reality 1.01 3D Performance, баллы - Pentium Pro 200 МГц 512 Кбайт / 128 Мбайт ОЗУ
Ускоритель	640x480	---
zx-c64 Mini-Me (Voodoo 4 4500 PCI HDMI 32 Мбайт)	3,05	---
zx-c64 King Shaman (Voodoo graphics SLI 24 Мбайт)	3,12	---



Результаты замера производительности



В качестве промежуточного итога отмечу, что Mini-Me показывает устойчивую производительность в самых ходовых разрешениях, приятная опция – возможность играть в более высоких разрешениях для тех игр, в которых такая возможность предусмотрена, например – GL Quake. Более того, для протестированных игр вполне можно использовать полноэкранное сглаживание, производительность позволяет.

Поскольку основной задачей было сравнение Voodoo graphics SLI с VSA-100 в стандартных, ходовых режимах, я не измерял производительность Mini-Me в высоких разрешениях и с FSAA во всех возможных играх, а привёл лишь отдельные примеры, которые показывают ориентировочный уровень производительности.

Высокая или, как минимум, достаточная производительность – это хорошо, однако как быть с совместимостью? Перед вами список игр и технологических демонстраций, которые мне лично показались актуальными для включения в материал.  Давайте посмотрим, насколько Mini-Me совместима с играми, разработанными на заре развития 3Dускорителей. Прокомментирую систему баллов: 1 балл – играть можно, если незначительные ошибки в рендеринге где-то и есть, то они не вызывают болезненных ощущений; 0,5 – игра запускается и при большом желании в неё можно играть, но комфортной эту игру назвать невозможно и лучше выбрать либо другой ускоритель в линейке 3dfx, либо играть в режиме программной обработки; 0 – игра не работает на выбранном ускорителе – не запускается, виснет или изображение искажено полностью.



Наименование	Тип	ОС	Статус проверки VSA-­100	Mini-Me	King Shaman
3dfx Voodoo1 Demo "Wizard of Tower"	Демо	Win95	Работает	1	1
3dfx Voodoo1 Demo "Valley of Ra"	Демо	Win95	Работает	1	1
3dfx Voodoo1 Demo "Race"	Демо	Win95	Работает	1	1
Nature	Демо	DOS	Работает	1	1
3dfx Benchmark "Wizmark" V3.0	Бенч	Win95	Работает	1	1
Final Reality 1.01	Бенч	Win95	Работает	1	1
Dreams To Reality	Игра	DOS	Не работает	0	1
EF 2000	Игра	DOS	Запускается меню, при выходе на миссию – чёрный экран	0	1
Extreme Assault	Игра	DOS	Работает с патчем 1.23,ы c любым патчем до 1.23 , запускается в Glide, но сразу виснет	1	1
Lands Of Lore 2: Guardians of Destiny	Игра	DOS	Работает	1	1
Blood	Игра	DOS	Не работает, зависает до показа игрового меню	0	1
Grand Theft Auto	Игра	DOS	Работает	1	1
Archimedean Dynasty	Игра	DOS	Не работает (Игра запускается, однако при переходе в сцены с 3D – чёрный экран)	0	1
Screamer 2	Игра	DOS	Работает, визуальные артефакты в оверлее	0,5	1
Starfighter 3000	Игра	DOS	Не работает, возможно проблема с патчем	0	1
Screamer Rally	Игра	DOS	Работает, однако наблюдаются большие проблемы с 2D элементами оверлея	0,5	1
The Elder Scroll Redguard: Adventures	Игра	DOS	Работает.	1	1
X-CAR: Experimental Racing	Игра	DOS	После установки патча 1.2, игра запускается, но экран заполнен цветным мусором	0	1
Need for Speed II SE	Игра	Win95	Работает. Если игра вылетает после прохождения гонки, поэкспериментируйте с версией Glide2x.dll	1	1
Tomb Raider	Игра	Win95	Работает. Не используйте старые сохранения, сделанные в режиме Software	1	1
Turok: Dinosaur Hunter	Игра	Win95	Работает	1	1
Carmageddon: Splat Pack	Игра	DOS	Работает	1	1
Whiplash (Fatal Racing)	Игра	DOS	Не работает	0	1
Descent 2	Игра	DOS	Работает	1	1
GLQuake	Игра	Win95	Работает	1	1
Quake II	Игра	Win95	Работает	1	1
G-Police	Игра	Win95	Работает, D3D	1	1
MDK	Игра	Win95	Glide, Работает	1	1
Nascar Racing 2	Игра	DOS	Glide, Работает	1	1
Mech Warrior II Titans Mercenaries	Игра	Win95	Glide, Работает	1	1
Процент совместимости				73,30%	100%

При тестировании на совместимость я руководствовался следующими правилами:

• Выбрана платформа уже существовала на момент выхода всех указанных программ (с точки зрения общей производительности и основных функциональных характеристик, разумеется);
• Установка игр проводилась под управлением самых актуальных версий ОС - Windows 95 OSR 2 + MS-DOS 7;
• Установка игр выполнялась в каталоги (папки), предлагаемые игрой по умолчанию;
• Тестирование в DOS выполнялось как с активным менеджером памяти, так и без него;
• Тестирование проводилось с использованием физических носителей оригинального происхождения или записанных из ISO образов;
• При тестировании проверялись различные версии библиотеки Glide2x, для Mini-Me от Voodoo3 в том числе;
• В случае, если программа не запускалась, демонстрировала нестабильность в работе или визуальные артефакты, проверялись различные версии патчей, а также влияние настроек переменных окружения. Актуально как для DOS, так и для Windows 95.



Скорость VSA-100 также хороша, как и совместимость SST-1. Когда речь заходит о VSA-100, в играх первой волны всё, что работает, работает на высоте. В вопросах совместимости King Shaman ситуация такая: ускоритель на базе SLIсвязки Voodoo graphics если и вызывал капризы у игрушек, то все «вопросы» решались максимально быстро. Как правило, достаточно было выключить SLI или ограничить объём используемой для TMU видеопамяти. Таким образом, на карте King Shaman достигается 100%-я совместимость со всеми протестированными играми. Единственное замечание, если вы будете использовать King Shaman и ставить эксперименты по адаптации конфигурации карты под эталонные версии Voodoo graphics (1xTMU, 50 МГц частота, 4 Мбайт видеопамяти), не забывайте возвращать конфигурацию количества TMU в неопределённое положение, поскольку некоторые игры, например, Descent 2, могут зависать, если принудительно указать «SET SST_TMUCFG=2».

В случае с Mini-Me я не претендую на истину последней инстанции и не считаю, что в вопросах адаптации Mini-Meпод 3D игры первой волны больше ничего нельзя попробовать, но даже так, как провёл тестирование я, карта показала весьма неплохой результат! Фактически, три четверти из перечня проверенных игр работают! Сразу скажу, что я бы не хотел сейчас ставить точку в тестировании совместимости. Сделанную таблицу я постараюсь дополнять новыми результатами.  Пожалуйста, предлагайте варианты переменных окружения или любых других настроек, которые я мог бы проверить для улучшения ситуации с совместимостью VSA-100, ведь у этого чипа много преимуществ.

Подводя итоги, не буду делать однозначный выбор в пользу того или иного графического ускорителя, а постараюсь сформулировать свои рекомендации по применению каждого из них:

King Shaman – карта для любителей аутентичности. Королевский Шаман является образцом совместимости и технологическим совершенством 1997-го года с точки зрения производительности. На этой карточке заработают любые игры, поддерживающие Glide, а производительность много, где будет на голову выше любой оригинальной Voodoographics и эквивалентна с возможностям флагманских решений Quantum3D.  Благодаря возможностям расширения с помощь дочерних плат, можно поднять производительность в 3D ещё выше, не теряя совместимости (Силами дочернего модуля с Voodoo3), а можно обеспечить дополнительный уровень совместимости с 3D API (Дочерний модуль с PowerVR), я уже не говорю про одну из лучших реализаций работы с классическими VESA-режимами у модуля с чипом S3. Словом, такой комбайн не стыдно поставить как в компьютер, являющийся капсулой времени, так и в машину родом из конца 90-х начала 2000-х.

К не самым лучшим чертам King Shaman можно отнести большой размер, горячий нрав и отсутствие поддержки ряда передовых технологий, но тут уж ничего не поделать, чипсет Voodoo graphics такой, какой есть и вряд ли когда-то его сделают лучше.

Я бы рекомендовал King Shaman всем тем, кто любит пробовать игры разных жанров, играет много и ценит аутентичность, наслаждаясь владением вещами, которые вобрали в себя лучшее, что могла предложить индустрия прошлого.

Mini-Me. Компактный, тихий и весьма производительный 3D-ускоритель, обладающий полным арсеналом технологий, актуальных на закате 90-х. Вкупе с поддержкой цифрового видеовыхода, Mini-Me позволит играть во все игры до 2000-го года в актуальных разрешениях и при высоких или максимальных настройках графики при условии, что процессор и система памяти не станут препятствием. Поддержка полноэкранного сглаживания позволит заметно повысить качество картинки в ранних Glide играх с сохранением высокой скорости, если, конечно, эти игры работают на VSA-100.

Я рекомендую Mini-Me тем, кто смотрит на вопрос ретро игр с позиции прагматика.  Если среди поддерживаемых VSA-100 ранних 3D игр вы нашли те, в которые хотели играть «на максималках», вам нужна тишина, компактность и высокое качество картинки, то Mini-Me для вас.

ОБСУДИТЬ МАТЕРИАЛ МОЖНО НА ФОРУМЕ

Voodoo Graphics с двумя TMU в SLI режиме - фантастика или реальность?

Приветствую!

В данной статье речь пойдет об уникальном проекте Advanced 3DFX Voodoo Graphics Replica. Проект разработал и осуществил наш соотечественник, Антон, известный на ModLabs под ником zx-c64. Проект Advanced 3DFX Voodoo Graphics Replica (далее: Advanced SST) представляет из себя плату, несущую на себе один чип FBI и два текстурника TMU, каждый чип снабжен 2Мб EDO памяти, суммарно 6Мб. И более того, платы снабжены интерфейсом SLI, то есть суммарная формула двух плат, работающих в SLI, выглядит, если проводить параллели с более поздними видеокартами, как 2х2: 2 параллельных конвейера с двумя текстурными модулями на каждом, этакий аналог Voodoo 2 в SLI режиме, или, если уж совсем дать фантазии разгуляться, аналог чипа от заклятого врага, NVIDIA GeForce 2 MX (Эк меня унесло куда-то не туда:)).

Напомню на всякий случай, если вы не сталкивались с картами Voodoo Graphics раньше, что типичная карта Voodoo 1 имеет только один TMU и суммарно 4Мб видеопамяти (информацию о компании 3dfx, и о платах Voodoo 1, в частности, можно найти в Википедии, так что не буду здесь заниматься копипастом). И уж точно не поддерживали SLI, у них даже разъема под это дело не было (ну, если не считать платы от компании Quantum3D, те каких только плат не делали). Но про ускорители от Quantum3D несколько позже.

Чипсет работает традиционно на частоте 50МГц, умеет Direct3D и Glide/OpenGL под Windows 9x, имеет полную совместимость с DOS-играми девяностых годов с поддержкой Glide (это предстоит еще проверить).

Сегодня мы проверим работу Advanced SST в играх и бенчмарках в среде Windows 98SE, в первую очередь, игры с поддержкой Glide/OpenGL, но и Direct3D тестам уделим внимание, хотя с ними и пришлось повозиться J.

Итак, в чем будем тестировать:

Тесты в Glide/OpenGL:

GLQuake v.0.97

Quake 2 v.3.20

HalfLife v.1.0.0.9

Unreal Gold v226

Unreal Tournament v.451



Тесты в Direct3D:

3DMark 99 MAX

3DMark 2000

Expendable



Все игры и тесты старые, широко известные, расписывать их особенности не вижу смысла, все будет понятно по результатам тестов.

Итак, приступаем!

Карты приехали довольно быстро, от Почты России мне сразу пришла SMS с трекнамбером, так что я отслеживал весь путь посылки.

Наконец, посылка приехала, в целости и сохранности:



 Честно признаться, вскрывал посылку с некоторой дрожью, и, наконец, вот они, карты в моих руках:



 Быстрый внешний осмотр и сразу в стенд на проверку:





Надо сказать, что со стендами получилось все не так просто, изначально планировалось использовать следующую конфигурацию:



ASUS TUSL2-C

Pentium III 1000MHz

512MB PC133



Однако именно на этом стенде у карт Voodoo1 возникли серьезные проблемы в D3D тестах, да и вообще, карты не были видны в DOS тесте mojo. Как объяснил Антон, дело в иной организации и расположении слотов PCI на платах на чипсете i815, чем на i440BX который использовал он. После долгих мучений, перебора материнских плат, CPU, памяти, было решено обратиться к стенду на i440BX:



ASUS P3B-F

Celeron 1000MHz

512MB PC100



Далеко не сразу все получилось, но потом, при использовании драйверов от компании Quantum3D, дело пошло, и Direct3D тесты были пройдены успешно. Что касается разницы в стендах, в частности, использования разных процессоров, то для большинства карт разницы не было никакой, исключение – Velocity 100 c 2 TMU в HalfLife, вот ему подавай максимально производительный процессор (или наоборот, игре вынь да положь самый быстрый проц для оптимальной работы на Velocity? Чет запуталсяJ).

Итак, встречайте, Advanced SST:







Найдите 10 различий, как говорится, это разные карты:)

Но не тестировать же карты просто так, в одиночку, встречайте соперников, ну, или партнеров по тестированию, кому как:

 Diamond Monster 3D PCI 4Mb



 Типичная Voodoo1 карта. 2Мб на фреймбуфер, 2Мб на текстуры. Лидер по производительности и качеству на рынке 3D-ускорителей в 1996-97 годах. Просто лидер, недаром любую карту, умеющую хоть что-то в 3D, называли ТридээфиксомJ

 Canopus Pure 3D 6Mb



 Voodoo1 карта с увеличенным до 4Мб объемом текстурной памяти.

 STB Voodoo 2 1000 12Mb



 Voodoo 2 во всей красе с максимальным объемом видеопамяти. Настоящий монстр, рвавший всех и вся в свое время.

 Diamond Fusion 16Mb



 Voodoo Banshee, вторая попытка сделать карту all in one (2D+3D) после Voodoo Rush. Вы спросите, а где же в тестировании Voodoo Rush? В небытии, туда ему и дорога, простите, если задел чьи-то чувства. Крайне неудачная попытка была сделать универсальную карту. А Banshee вполне ничего себе получилась, дешево и сердито.

 Из категории дешево и сердито и следующая карта от 3Dfx: Velocity 100. По сути, это обрезок от Voodoo 3 с уполовиненным объемом памяти и отключенным в Glide-приложениях одним текстурником. Планировался 3Dfx в OEM сегмент компьютеров, но не слишком удачная была  попытка. Зато в умелых руках геймера-оверклокера преображалась сказочно: при включении второго TMU и разгоне догоняла значительно более дорогостоящие Voodoo 3 и Riva TNT 2. Это уже совсем не эпоха первых Voodoo, включена в тестирование по предложению Игоря ака White.





Из стана заклятых друзей было решено взять три видеокарты.

 ASUS V3000 4Mb (Riva 128)



 Первая коммерчески успешная видеокарта NVIDIA Riva 128 была создана на чипе NV3, и лицензии на выпуск тут же были розданы многочисленным производителям. Имела серьезные проблемы с качеством изображения в играх на момент выпуска, что-то потом удалось пофиксить в драйверах, однако, часть проблем оказались аппаратными, и так и не были решены.

 ASUS V3000ZX 8Mb (Riva 128ZX)



 Хотелось бы сказать, наследник Riva 128, ан нет, эта все та же Riva 128 с увеличенным объемом памяти до 8Мб, но шина памяти была урезана до 64бит со 128 на оригинальной Riva 128, плюс увеличена частота RAMDAC.

Creative CT6710 16Mb (Riva TNT)



 Вот истинный наследник Riva 128,  чип NV4 пришел на смену NV3, и изменил ситуацию на рынке видеокарт, не сразу, конечно, но это был первый гвоздик в крышку гроба 3Dfx, но последняя звоночек не услышала, за что впоследствии и поплатилась.

 Со всеми ускорителями, не умеющими самостоятельно работать в 2D, использовалась карта Matrox Millennium II 4Mb



Сводная таблица характеристик ускорителей/видеокарт



Но наконец, переходим к тестам.



 В GLQuake наш Advanced SST чувствует себя, как рыба в воде: задействован и второй текстурный блок, и SLI прекрасно работает. В 800х600 повержена даже Voodoo 2, и если бы не «читерский» Velocity, предложенный White’ом, быть ему в лидерах! Видеокарты NVIDIA не представлены здесь, ибо тест только под Glide.



 Во втором Квейке все тоже неплохо, но Voodoo 2 вырывается вперед.



 В HalfLife все прекрасно, 60 fps в 640х480 и почти 45 в 800х600 дают насладиться игрой в полной мере.



 В Unreal мы опережаем Риву ТНТ, которая работает с включенным V-Sync. Почему она так работает? Если его отключить, на экране появляются жуткие артефакты, играть с ними будет только убежденный поклонник садо-мазо.



 Unreal Tournament огорчил, в 800х600 связка SLI не завелась, зато в 640х480 мы (почти) впереди планеты всей (смотрим на результаты остальных Voodoo 1 карт).



 Наконец, переходим к тестам в Direct3D. Ох, сколько бессонных ночей было потрачено в попытках подружить i815, Advanced SST и референсные драйвера. Все без толку, счет разгромный не в мою пользу (сколько раз в сутки я перезагружал и переустанавливал Windows в различных сочетаниях драйверов и настроек! 20-30? God knows!)

В итоге, смирившись, задействовал резервный стенд на ASUS P3B-F с Celeron 1000MHz, и, поставив драйвер от Quantum3D, получил рабочую систему с поддержкой SLI.

 Интересно, что связка Advanced SST определяется как Obsidian 100DB-4220:



 Хотя такой карты у Quantum3D не было:





 В 3DMark99 и 2000 на Advanced SST не работает мультитекстурирование, хотя толк от SLI есть. И обратите внимание, какой буст приносят Canopus Pure 3D «лишние» два мегабайта текстурной памяти!







В Expendable все неплохо, мы на уровне Riva TNT, работает и мультитекстурирование и SLI. Обращает на себя поведение Banshee: в 800х600 дичайший fps (притом, с качеством все хорошо). А в 640х480 в первые секунды умопомрачительный макс. fps больше 100, и затем вылет на рабочий стол. Наверное, это победить как-то можно, но цель статьи не в этом.



 Заключение.



Если не считать мучений с тестами в Direct3D, я получил настоящий кайф, возясь с этими картами. Хочу выразить Антону огромную благодарность, за то, что он дал мне шанс прикоснуться к легенде. Ибо это карты, которые фактически никогда не были в широкой продаже (уж эти-то точно не былиJ), я имею в виду Quantum3D, редко кому даже увидеть удавалось, а уж протестировать…

Подводя итог, связка Advanced SST в SLI вполне способна навязать конкуренцию и Voodoo 2 и Riva TNT, по крайней мере в Glide играх под Windows. И лично у меня нет сомнений, что она обеспечит скорость с избытком в любой игре под  DOS. Так ли это, узнаем во второй части.

 В заключение, еще раз напомню адрес блога zx-c64 с подробностями о проекте, не раскрытыми в статье:

Advanced 3DFX Voodoo Graphics Replica

 Если есть замечания или пожелания по данной статье:

Обсудить можно здесь.

Как вы помните, ранее в Сети появились слухи о том, что якобы компания NVIDIA собирается лицензировать свою технологию SLI для нового чипсета AMD, тем не менее, многие посчитали эту информацию первоапрельской шуткой и не отнеслись к ней серьезно. Теперь же уже доподлинно стало известно, что данные сведения оказались правдивыми, поскольку на сайте GeForce.com сообщается о том, что платформа AMD Bulldozer обзаведется-таки поддержкой SLI.

Таким образом, материнские платы на чипсетах AMD 990FX/990X/970 позволят пользователям создавать конфигурации из нескольких видеокарт GeForce. Согласно источнику, компании ASUS, Gigabyte, MSI и ASRock станут одними из первых производителей, которые воспользуются новой для AMD технологией, так что «материнки» с поддержкой SLI от этих производителей ожидаются уже совсем скоро. Новость наверняка порадует пользователей всех стран, поскольку теперь у них есть более широкие возможности при создании компьютерной системы на основе платформы AMD Bulldozer, и при этом могут не отказываться от применения технологии NVIDIA SLI.

В это же самое время в Сети появился снимок коробки первой материнской платы AMD 9 Series, которой оказалась ASUS Republic Of Gamers Crosshair V Formula.

Компания EVGA сегодня официально объявила о расширении своих предложений в сегменте «материнок» LGA1155, а также повторно представила материнскую плату P67 SLI (речь, скорее всего, идет о переходе на степпинг B3). Кроме P67 SLI, линейка EVGA P67 пополнится моделью под названием P67 FTW, которая призвана удовлетворить потребности экстремальных пользователей и оверклокеров, и наделена несколькими интересными функциями.

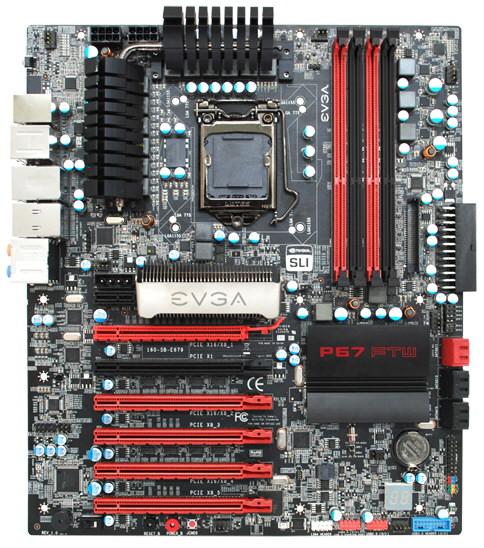

Плата EVGA P67 FTW построена на базе печатной платы форм-фактора ATX, использует 12-фазную подсистему питания и оборудована четырьмя слотами для оперативной памяти DDR3-1333+, двумя разъемами SATA-III и четырьмя SATA-II, шестью портами PCI-Express x16 (поддержка SLI и CrossFireX), 24-контактным разъемом питания и слотом Compact Flash. Кроме того, будущий владелец обнаружит здесь гигабитную Ethernet-сеть, 7.1-канальный звук, индикатор POST-кодов, пару разъемов USB 3.0, кнопки Power, Reset and Clear CMOS, точки считывания напряжения, джампера отключения PCI-E, а также тройной BIOS. Хотелось бы отдельно отметить наличие контрольной панели EVGA Control Panel для 5,25-дюймового отсека.

Новинки от EVGA пока что не доступны в продаже, однако их характеристики и цены указаны на официальном сайте производителя:

• EVGA P67 SLI – $199,99
• EVGA P67 FTW – $229,99
• EVGA P67 FTW (в комплекте с панелями EVGauge и ECP) – $279,99.

Американская компания EVGA довольно холодно встретила официальный релиз процессоров семейства Intel Sandy Bridge, по крайней мере в настоящее время она успела представить пока что только одну материнскую плату на чипсете P67 Express, которая получила название P67 SLI, оснащается сокетом LGA 1155 и совместима с чипами на архитектуре Core второго поколения. Конечно же в запасе у EVGA есть еще производительная материнка P67 Classified, однако она еще находится в работе и не готова к официальному анонсу.

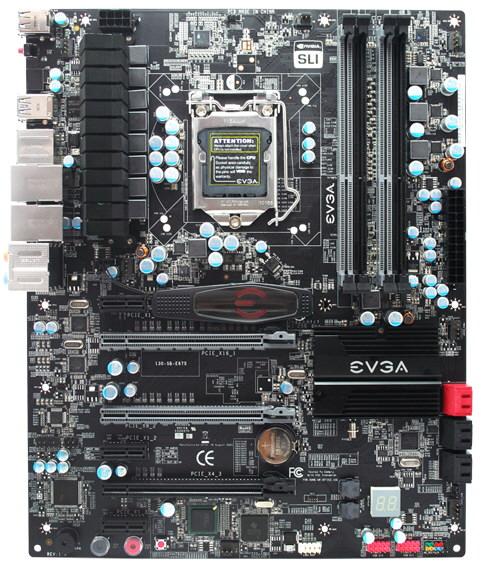

Системная плата EVGA P67 SLI построена на базе черной печатной платы, предусматривает 8-фазную подсистему питания центрального процессора, оснащается четырьмя слотами под оперативную память DDR3-1333+, парой разъемов SATA-III, четырьмя SATA-II, тремя портами PCI-Express x16 (x16/x8 + x8 + x4), двойной гигабитной Ethernet-сетью и парой коннекторов USB 3.0. Этот список оказался бы не полным, если бы мы не упомянули о присутствии на РСВ портов e-SATA, FireWire, 7.1-канального звука, дисплея датчика температуры CPU, а также клавиш Power, Reset и Clear CMOS. Элементы питания, а также чипсет наделены алюминиевыми радиаторами черного цвета.

Материнская плата EVGA P67 SLI обойдется покупателям в $200, правда только после того, как она появиться в розничной продаже.
