У многих производителей материнских плат есть целые линейки или частные вариации, которые созданы для определенных групп граждан. Например, геймеры или оверклокеры, обычные пользователи или админы корпоративного сектора. Герой сегодняшнего обзора по своим функциональным качествам подойдет к любой из вышеупомянутых групп, но на свою память не припомню его аналогов у других производителей.

Да! Сегодня мы поговорим о новом представителе серии TUF от компании ASUS. В частности, о SABERTOOTH Z170 MARK 1. Эта плата относится к эталонным представителям серии с наличием защитного кожуха и содержит наработки компании, которые мы уже отмечали в обзоре плат ASUS для платформы 1151, но давайте пробежимся по отличительным пунктам более пристально. Кстати, здесь есть обзор ASUS Sabertooth Z87.

Комплект поставки

Sabertooth Z170 Mark 1 прибыла в упаковке обычных размеров. Кроме стандартной для ASUS информативности и боевого дизайна TUF мне сразу приметилась увесистость «пака» и ощущение, что от всего комплекта упаковка попросту не закрыта полностью.

Плохо закрытая коробка, похоже, после предыдущего издания, возникла совершенно не зря – комплект поставки не то слово, какой  расширенный. В него вошли:

• Из бумажной части: Сертификат серии TUF, Руководство пользователя и гарантийная карточка, Диск с драйверами и утилитами, Наклейки от производителя и серии TUF;
• Из функциональной части: Адаптер ASUS Hyper M.2 x4 mini и инструкция по его использованию, заглушка для корпуса, набора SATA кабелей, SLI-мостик, переходник Q-Connector, рамка для установки процессора и болтик для накопителя M.2, а также три термопары, два компактных вентилятора, набор заглушек для вентиляторов, заглушки для всех внутренних и наружных портов и цепочка для жетона :).

Набор заглушек для всех портов – самый многочисленный пункт комплекта, но в этот раз изюминкой становится адаптер для установки второго устройства с разъёмом М.2, первый разъём есть на плате. Конечно, данный адаптер направлен на установку накопителей. Его наличие позволит собрать RAID массив на базе накопителей М.2.

Внешний осмотр

Sabertooth Z170 Mark 1 относится к дивизиону классических решений форм-фактора АТХ. Визуально плата сразу выделяется наличием кожуха с металлическим оттенком, текстолит самой платы  темнее, есть и несколько разъемов с серо-коричневой окраской. Свежий дизайн по сравнению с той же Sabertooth Z87 выглядит свежо.

С обратной стороны плата фиксируется металлическим бекплейтом. ASUS именуют его как TUF Fortifier и говорит о возможности выдержать нагрузки до 10 Кг.

Общее расположение элементов Sabertooth Z170 Mark 1, далее более детально.

Перечень слотов панели I/O у подопытной следующий:

• Четыре USB 2.0;
• Один USB для утилиты TUF Detective;
• Клавиша «USB BIOS Flashback»;
• По одному HDMI и DisplayPort;
• два LAN-разъема RJ-45;
• Два USB 3.0;
• По одному USB 3.1 (Type-C и Type-A);
• Один оптический S/PDIF;
• Пять аудио-разъемов miniJack;

Для установки оперативной памяти «по стандартному» предусмотрено четыре слота DDR4.

Конфигурация слотов расширения полностью совпадает с ASUS Maximus VIII Ranger:

• PCI Express 3.0 x1;
• PCI Express 3.0 x16 (максимум х16 линий);
• PCI Express 3.0 x1;
• PCI Express 3.0 x16 (максимум х8 линий);
• PCI Express 3.0 x1;
• PCI Express 3.0 x16 (максимум х4 линий).

Разъём для устройств M.2 прячется за пластиковой крышкой ниже радиатора набора системной логики. Для установки доступны плашки с длинной в:  42,60,80 и 110 миллиметров. Там же находится слот для установки батарейки.

На защитном кожухе, рядом с радиатором системной логики есть набор светодиодов для индикации процесса запуска системы, по терминологии ASUS технология Q-LED. Светодиоды светят оранжевым цветом, похожим на вставку радиатора. В отличии от некоторых представителей из ROG-семейства, при установке полноразмерной видеокарты часть светодиодов, скорее всего будет перекрыта.

Для подключения накопителей есть восемь SATA-разъёмов. Два из них берут свое начало от контроллера ASM1061, остальные от набора системной логики. Для подключения возможно задействовать два накопителя с интерфейсом SATA Express.

Перейдем к строению защитной брони Thermal Armor, проще говоря,  кожуха. Как и раньше в районе элементов питания есть пара смотровых окошек, которые можно открыть для улучшения естественной конвенции или закрыть для формирования воздушного потока при установке комплектных вентиляторов.

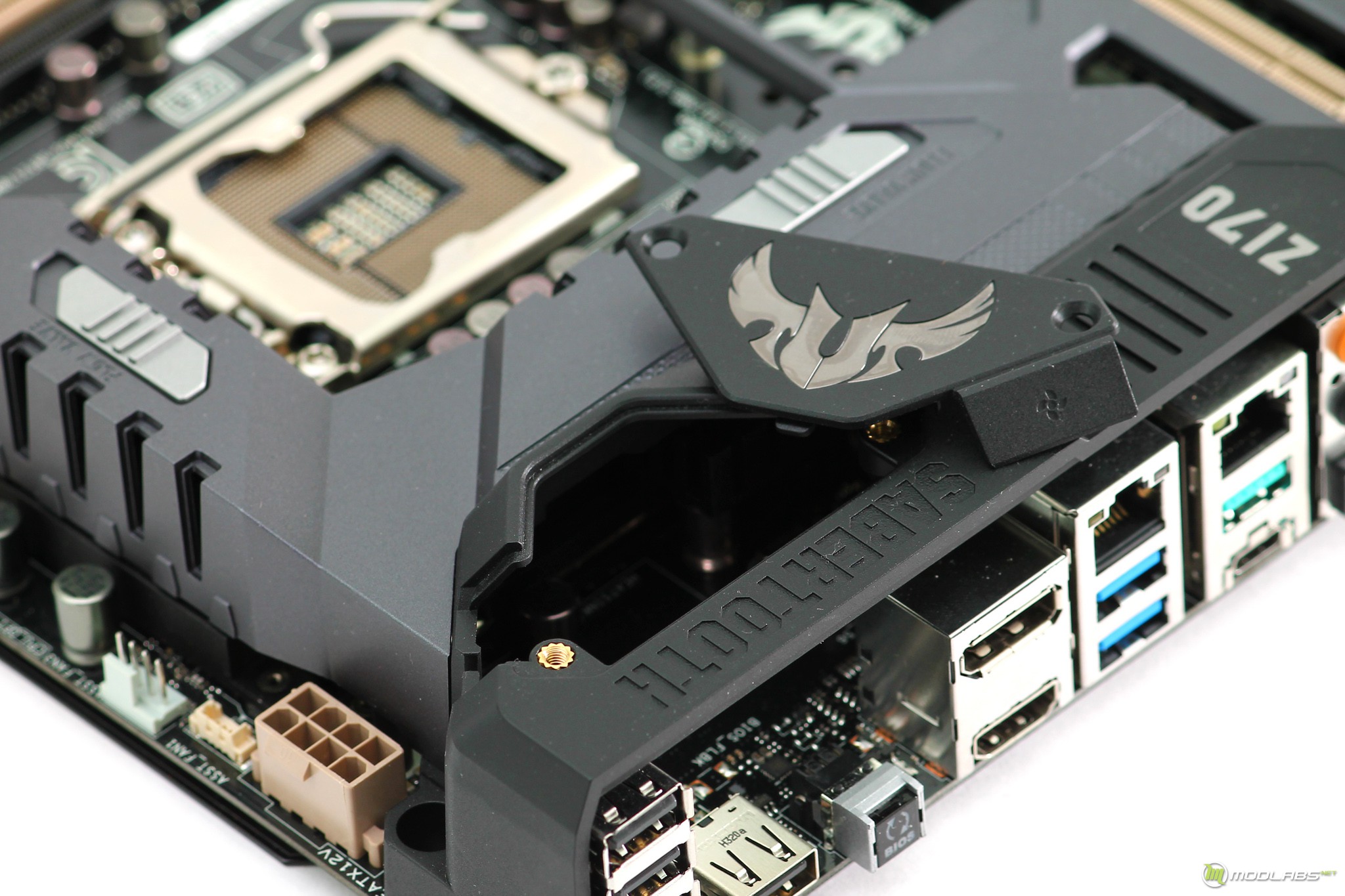

Первый дополнительный вентилятор загружается под кожух прямо за I/O панелью платы.

Второй вентилятор можно установить в районе между сокетом и верхним полноразмерным PCI-Express слотом. Если раньше это посадочное место заглушалось обычной пластиковой вставкой, то на Sabertooth Z170 Mark 1 есть полноразмерный металлический жетон с логотипом TUF. Наверное, любители армейских жетонов будут довольны. Ну, а моя коллекция жетонов на военнике не пополнится, семпл «поедет» дальше :).

Броня Thermal Armor крепится к плате набором саморезов, которые уходят в металлический бекплейт платы. Сам бекплейт дополнительно крепится к плате ещё несколькими более стандартными болтами.

Без брони Sabertooth Z170 Mark 1 выглядит немного не привычно и похожа на истинную трудягу без лишних дизайнерских изысков.

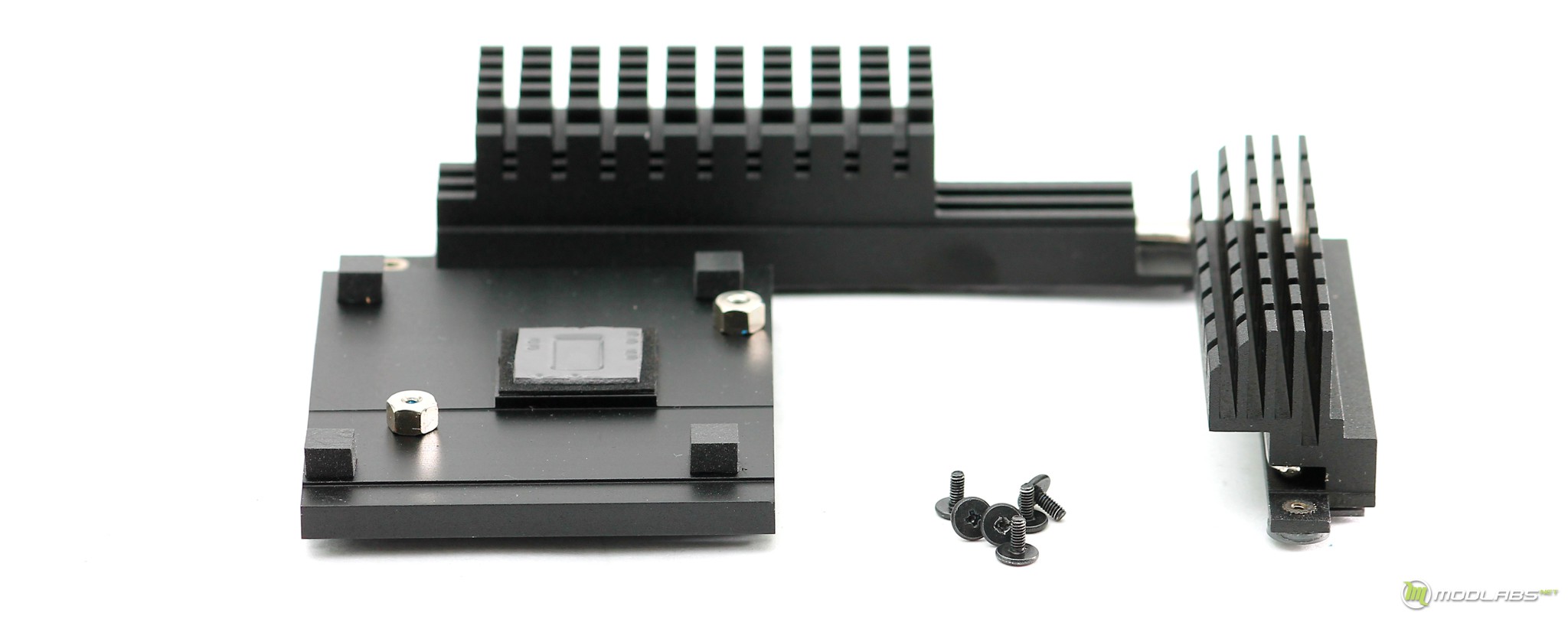

За охлаждение элементов питания отвечает радиатор из алюмелевого сплава. Он состоит из двух частей, которые соединены тепловой трубкой. В отличие от большинства материнских плат в строении радиаторов Sabertooth как всегда есть отличное оребрение, которое придает ему внешний вид радиатора, а не дизайнерского элемента платы. А вот радиатор набора системной логике выполнен более привычным бруском, но для Z170 более и не нужно.

Визуально звуковой тракт Sabertooth Z170 Mark 1 выглядит немного стандартнее представителей из ROG-сегмента. Но здесь опять же используется кодек Realtek ALC1150 с операционным усилителем TI RC4580 и отдельная область печатной платы. Позиции Intel I219V для сетевого контроллера и ASMedia ASM1142 для обеспечения USB3.1 нам тоже уже встречались на платах ASUS.

За питание процессорной части отвечает двенадцатифазная система под управлением ШИМ-контроллера с маркировкой ASP1405I. Для набора столь значимого числа в ее строении конечно же не обошлось без удвоенных элементов. Для подачи питания от БП предусмотрен один стандартный 8-pin коннектор.

На этом можно завершить визуальный осмотр.

ТЕСТОВЫЙ СТЕНД

Для тестирования Sabertooth Z170 Mark 1 мы использовали тестовый стенд со следующей конфигурацией:

• Процессор: Intel Core i5 6600K;
• Система охлаждения: EKWB EK-KIT X240;
• Оперативная память: Corsair VENGEANCE LPX CMK8GX4M2A2666C16 8 ГБ (2X4 ГБ);
• Жёсткий диск: Transcend MTS600 TS256GMTS600 (для системы);
• Блок питания: Corsair RM1000.

ОБОЛОЧКА UEFI

Sabertooth Z170 Mark 1 не первая плата от ASUS на базе Intel Z170 в нашем тестовом стенде, поэтому оболочка UEFI оказалась очень знакомой. По традиции все меню изменило стиль оформления, теперь это брутальный TUF. Но вот функциональных изменений почти не нашлось. Здесь по-прежнему есть два раздела с облегченным «EZ-Mode».

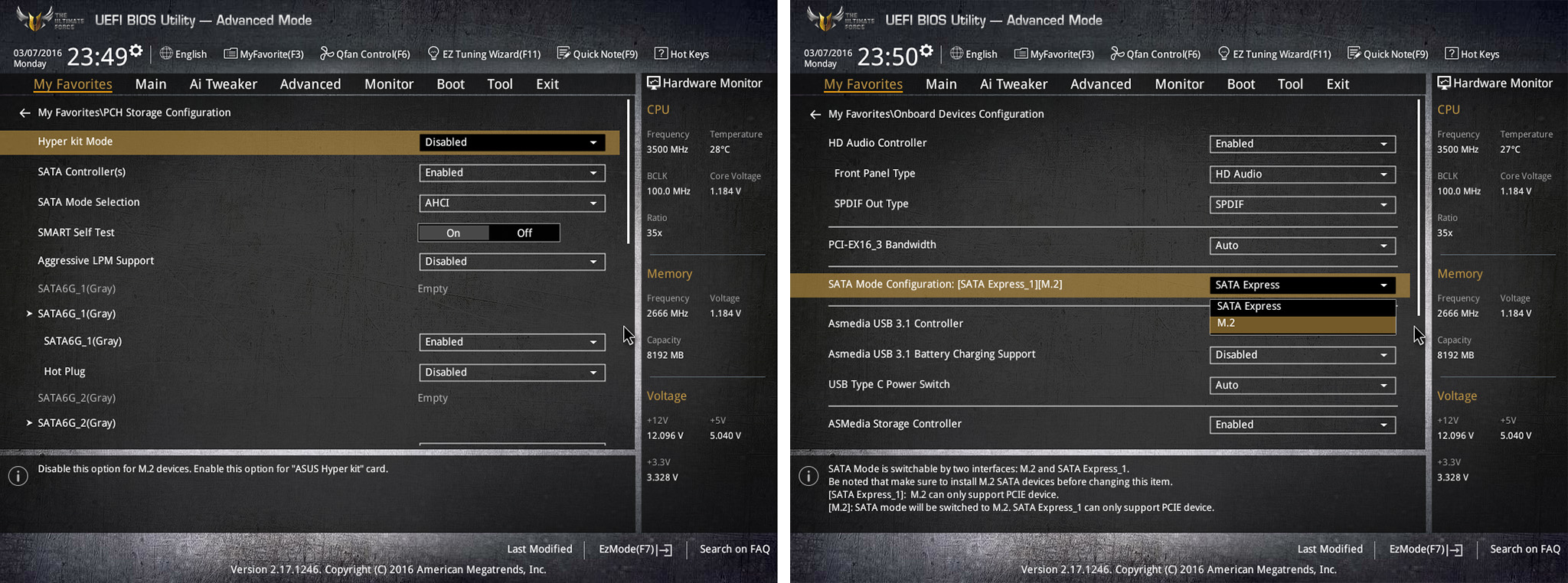

По детальным разделам и их навигации все привычно для плат ASUS. Был замечен пункт «Hyper kit Mode» предназначенный для настройки режима работы штатного переходника для устройств M.2.

Утилиты

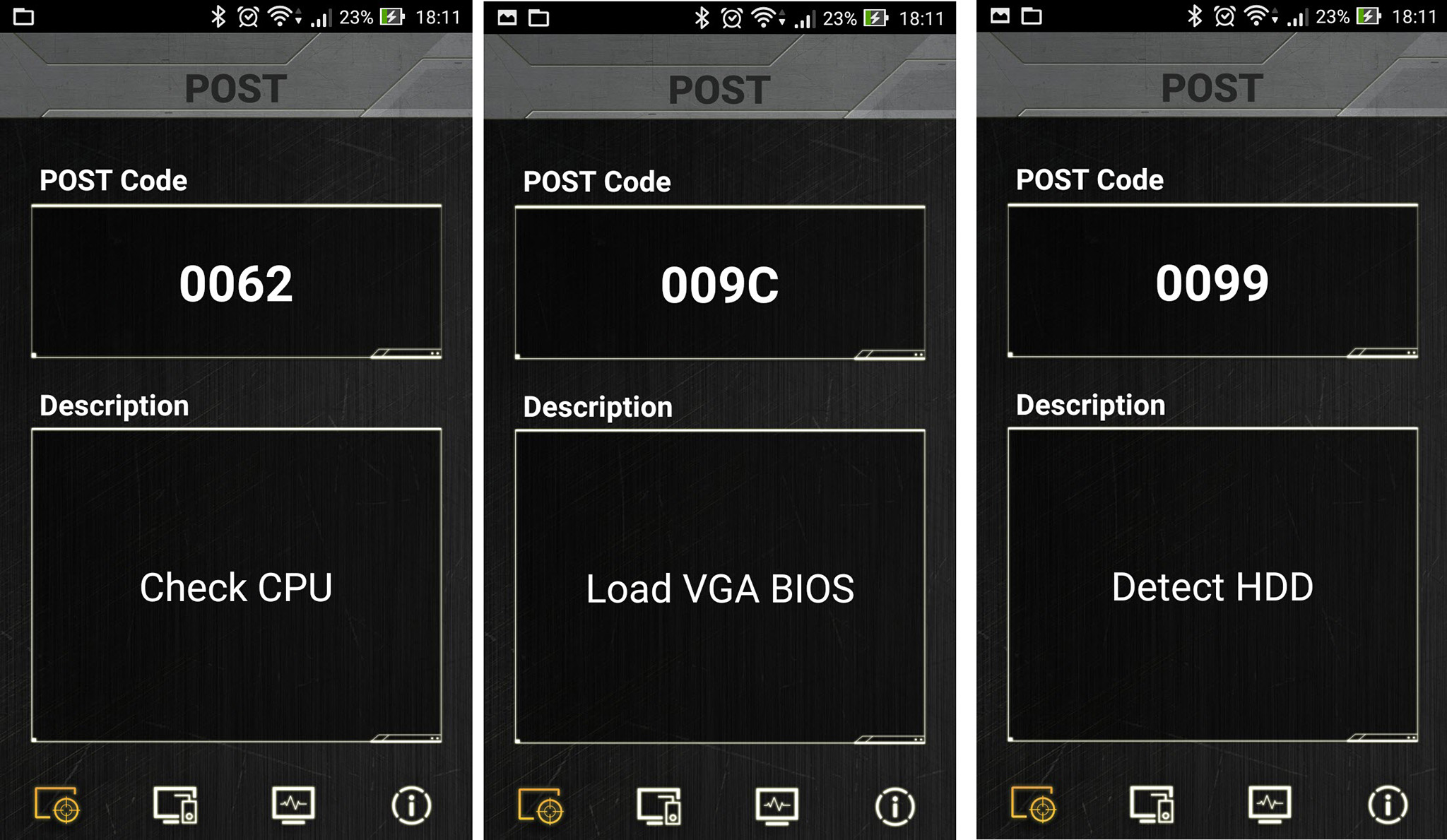

Набор штатных утилит у многих плат довольно обширный, но Z170 Mark 1 явно выделился двумя пунктами. Первый, наличие специализированного USB-разъема для утилиты TUF Detective. С помощью приложения, смартфона и USB-кабеля можно увидеть статус запуска и мониторинга вашей системы прямо на экране смартфона. Штука очень интересная, на экране отлично отражается POST-код и его расшифровка.

Уже знакомая ASUS Thermal Radar 2 входит в комплект ПО AI Suite 3 и лично для меня является самой важной его составляющей :).  Утилита позволяет отследить состояние всех дополнительных температурных датчиков и произвести полный мониторинг состояния системы.

РАЗГОН В РУЧНОМ РЕЖИМЕ

Как и раньше, мы будем производить разгон Intel Core i5-6600K на системе водяного охлаждения EKWB EK-KIT X240. Процессор скальпирован и готов упираться в свой предел на данном типе охлаждения. Во время тестирования область материнской платы не подвергалась какому-либо обдуву – все элементы работали в пассивном режиме.

Штатные вентиляторы мы не устанавливали. Их максимальные обороты находятся на отметке в 6700 об/мин, при этом для почти бесшумной системы они очень хорошо начинают заявлять о себе. Конечно, после перевода в тихий режим с отметками 2500 об/мин становятся не ощутимы. Но мы решили проверить плату, как и ее собратьев, без обдува. Без особых плясок стендовый экземпляр i5-6600K заработал на частоте в 4700 MHz.

Напомню, при проведении стресс тестов плата находилась в полностью пассивном режиме. За время тестирования термопары реобаса Reeven SIX EYES II фиксируют следующие значения:

• Катушки системы питания – 70,1°C
• Радиатор системы питания – 56,9°C
• Радиатор набора системной логики – 40,1°C

Полученные результаты почти полностью повторяют отметки плат дивизиона ROG, а с учетом установки дополнительных вентиляторов значения снижаются в холодную сторону :). Так же приведу скриншот утилиты Thermal Radar 2 во время прохождения тестов.

РЕЗЮМИРУЕМ

На момент публикации материала в столичном регионе за SABERTOOTH Z170 MARK 1 просили порядка 18000 рублей. За эту стоимость пользователь получает хорошо укомплектованную вариацию для платформы 1151 с расширенным сроком гарантии.

В части оснастки платы можно без сомнений отметить наличие «брони» Thermal Armor, защиты от пыли TUF Defenders и бекплейта TUF Fortifier. Сегодня, мы уделили им не столь много времени, но как и другие истинные представители серии ASUS SABERTOOTH вариант Z170 MARK 1 без проблем защитит плату от множества внешних воздействий. А расширенный набор датчиков и утилит позволит отслеживать состояние системы как в момент ее старта, так и при повседневной работе.

В части возможностей разгона Z170 MARK 1 продемонстрировала хорошие результаты и сохранила работоспособность в полностью пассивном режиме. В общем, как и другие платы серии, ASUS SABERTOOTH Z170 MARK 1 позволит создать систему с прицелом на повышенную надежность.

Серия материнских плат TUF (The Ultimate Force) от тайваньской компании ASUStek Computer всегда вызывала живой интерес у продвинутых пользователей и энтузиастов, здесь азиатский разработчик всегда радовал нас с вами интересными нововведениями и оригинальными решениями. На днях официальный статус получила материнка ASUS Sabertooth Z77 данной линейки, которая впервые «засветилась» перед публикой в рамках международной выставки CeBIT 2012 в марте.

Представленная новинка основывается на наборе системной логики Intel седьмой серии, и с момента первого своего появления здесь практически ничего не изменилось. Вся поверхность текстолита укрыта специальной охлаждающей пластиной с возможностью установки двух 40-мм вентиляторов для обеспечения максимальной теплоотдачи. Полноразмерная PCB черного цвета несет на себе сокет LGA1155 для будущих 22-нанометровых процессоров Intel Ivy Bridge и нынешних Sandy Bridge, подсистема питания оснащена двумя крупными алюминиевыми радиаторами, соединенными между собой тепловой трубкой.

Также здесь найдется место для четырех двухканальных планок оперативной памяти DDR3 суммарным объемом до 32 ГБ, доступны два разъема PCI Express 3.0 x16 (x16 или dual x8), три PCI Express x1 и один PCI Express 2.0 x16 (х4, черного цвета). Для подключения накопителей имеются четыре порта SATA 6 Гбит/с и такое же количество SATA 3 Гбит/с. На задней панели платы доступны следующие разъемы: 4х USB 2.0, 4х USB 3.0, 2х e-SATA, Optical S/PDIF, RJ-45, 6х mini-jack, HDMI, DisplayPort, а также клавиша для восстановления BIOS.

Материнка ASUS Sabertooth Z77 наделена стандартным для данной серии набором оверклокерских технологий, ее стоимость и дата поступления в продажу в источнике не указаны.

Как известно, в линейку материнских плат Sabertooth тайваньской компании ASUS входят избранные модели, всегда востребованные у оверклокеров. Сегодня стало известно о том, что в рамках данной серии будет выпущена материнка под названием Sabertooth X79, которая базируется на высокопроизводительном чипсете Intel X79 и будет поддерживать ожидающиеся в скором времени процессоры семейства Sandy Bridge-E (LGA2011).

Новинка построена на темной печатной плате, оборудована 8+4-фазной подсистемой питания Digi+, чипом EPU (отвечает за экономное расходование электроэнергии) и использует в конструкции высококачественную элементную базу. Примечательно, что в состав материнской платы входит два активных охладителя (на подсистеме питания и чипсете), которые объединены единым названием Thermal Armor.

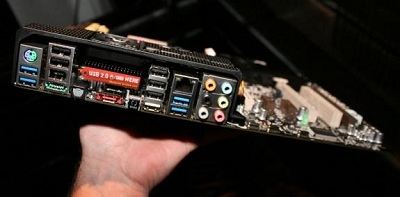

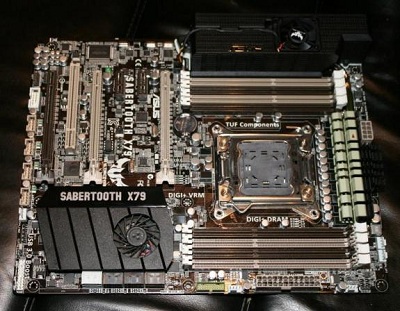

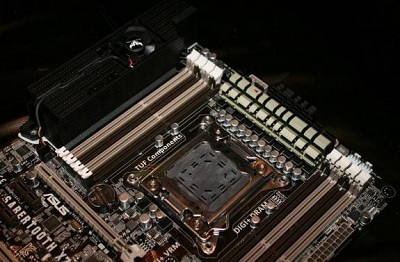

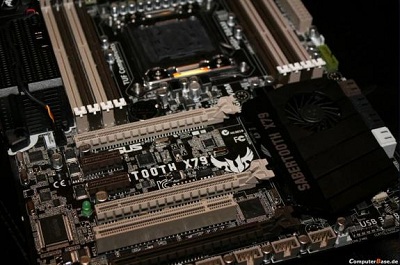

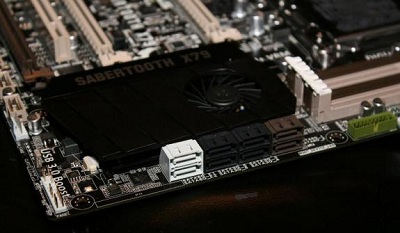

На представленных снимках можно рассмотреть наличие восьми слотов DIMM DDR3, четырех разъемов SATA-III и такого же количества SATA-II, трех PCI-Express x16, четырех портов USB 3.0 и двух e-SATA. Также здесь присутствует гигабитная Ethernet-сеть и 7.1-канальный звуковой кодек. Плата ASUS Sabertooth X79 должна поступить в продажу в следующем месяце.

Похоже отсрочка выпуска процессоров семейства AMD FX Series на архитектуре Bulldozer никак не сказалась на решении компании ASUS представить материнские платы AMD 9 Series для данных чипов. Именно сегодня тайваньский производитель анонсировал свои решения на чипсетах AMD 990FX, 990X и 970.

Материнки ASUS на сокете AM3+ для начала будут представлены следующими моделями: M5A99/97, Sabertooth 990FX (семейство TUF) и Crosshair V Formula (Republic of Gamers). Все новинки поддерживают фирменную технологию Dual Intelligent Processors (TPU и EPU), содержат подсистему питания DIGI+, четыре слота под оперативную память DDR3, минимум два разъема PCI-Express x16 с поддержкой SLI и CrossFireX, семь или восемь портов SATA-III, гигабитную Ethernet-сеть, коннекторы USB 3.0, 7.1-канальный звук и UEFI BIOS.

Модель Crosshair V Formula, кроме всего вышеперечисленного, получила еще и оверклокерские функции ROG, и, в качестве опции, может комплектоваться платой ThunderBolt (звуковая карта XONAR и сетевая карта Bigfoot Networks Killer E2100).

Представитель серии TUF – Sabertooth 990FX предусматривает наличие высококачественной элементной базы (конденсаторы и полевые транзисторы военного класса, функция MemOK!, защита от электростатических разрядов, Thermal Radar, CeraM!X).

Все представленные компанией ASUS модели должны стартовать в ближайшие несколько недель.

Уже в течении месяца AMD должна будет представить свои первые процессоры на архитектуре Bulldozer, которые носят название FX Series (кодовое имя Zambezi), однако информации о них еще маловато. Тем не менее, у нас есть прекрасная возможность познакомиться с материнской платой для данных чипов, фотосессия которой на днях была выложена в Интернет.

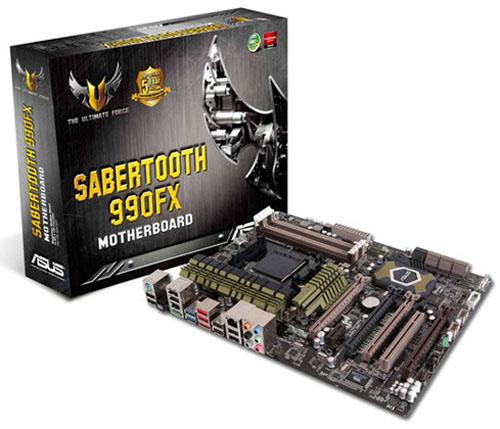

Новинка носит название ASUS Sabertooth 990FX, является представителем популярной серии TUF и наделена всеми характерными для данной линейки особенностями, вроде компонентов военного класса. Плата основывается на чипсете AMD 990FX/SB950, поддерживает процессоры с сокетом AM3+, содержит 8+2-фазную подсистему питания ЦП DIGI+, а также чипы EPU (Energy Processing Unit) и TPU (TurboV Processing Unit); обеспечена поддержка функций MemOK!, ESD (electrostatic discharge) и Thermal Radar.
