Введение, внешний осмотр

Сегодня на прилавки магазинов смотреть становится страшно, точнее сказать страшно смотреть на ценники. Ох я даже не знаю сколько это продлится и в глубине души верю, что одно из последующих завтра принесет нам цены как раньше, а то и ниже. Но мой оптимизм к сожалению предположения аналитиков и реальность ставят на место. Ну что же, жить надо сегодняшним днем и сегодня цены немного кусаются, покупатели выбирают тщательней не только что купить, но и то где купить. На вопрос где я конечно вам точно не скажу, но думаю очевидно то, что покупать надо там, где дешевле. А вот на вопрос что купить, пожалуй, смогу дать небольшую подсказку. Дорогой читатель, если ты ищешь корпус в диапазоне 4000-5000 руб, то возможно тебе будет интересен герой сегодняшней статьи. Предлагаю вам взглянуть на достаточно неплохой и довольно таки функциональный корпус Zalman Z11 Neo.

Упаковка и комплектация

Поставляется данный корпус в большой картонной коробке, на которой присутствует в обилии информация о характеристиках содержимого.

Корпус надежно защищен от повреждений пенопластовыми блоками.

Комплект поставки довольно скромен, в нем есть всё необходимое для сборки ПК и даже чуть больше. В комплекте с пакетом в котором находятся винты и хомуты присутствует удлинитель 4+4Pin питания процессора.

Внешний вид

Внешний вид довольно впечатляющий, да действительно должен признать, над данным корпусом дизайнеры потрудились очень хорошо.

На боковых стенках существуют пластиковые вставки которые делают корпус широким и напоминающим космический тяжелый космический крейсер. На левой стенке так же присутствует выпуклое большое затемненное окно, через которое видно внутреннее пространство кейса. При виде в профиль видно, что лицевая панель выполнена под небольшим наклоном предавая конструкции дополнительную агрессивность.[

По бокам корпуса присутствуют расширения, выполнены из пластика и забегая вперёд, хочу сказать, что под ними находятся 80мм вентиляторы с каждой стороны. Так же в расширениях сделаны прорези для вывода горячего воздуха.

Продолжим обзор лицевой панели, она выполнена из пластика, на ней присутствует серная металлическая вставка и сверху один отсек для внешнего 5,25" устройства. Отсек закрывает шторка, она опускается вниз довольно легко.

По фото задней стороны видно блок питания расположен снизу, за выдув горячего воздуха отвечает 120мм вентилятор, есть две прорези для шлангов СЖО. Присутствует семь слотов расширения для PCI-e устройств и прорезь для задней панели материнской платы.

Верхняя панель выполнена из пластика и имеет очень интересный дизайн. Так же на ней расположены кнопочки включения и перезагрузки, аудиовыходы, пара USB 2.0 и пара USB 3.0. Все это расположено в две линии между которыми присутствует пластиковое глянцевое углубление, которое можно использовать для хранения чего-либо, это довольно удобно, но в конечном итоге не практично. Ведь глянцевая поверхность не только маркая, но и легко царапающаяся, так что ничего металлического туда лучше не класть.

Так же в задней части верхней панели расположены специальные вентиляционные прорези, которые выполнены из полу прозрачного пластика, под ними виднеется вентилятор с подсветкой, и дополнительно на верхней панели присутствует вставка из металлической сетки. Все это ночью должно очень красиво светиться.

На дне корпуса присутствует защита от пыли. Отдельный съёмный пылевой фильтр с пластиковой рамкой под вентилятор и пылевой фильтр под блоком питания в виде перфорированного листа тонкого пластика.



Внутренний осмотр

Внутреннее строение

Для начала взглянем на боковые стенки. В левой присутствует довольно большое выпуклое затемненное окно. Окно сделано выпуклым для возможности установки высоких процессорных кулеров. На пластиковом расширении в низу корпуса присутствует надпись Z11 Neo, а под расширением с внутренней стороны виднеется 80мм вентилятор, который подключается через стандартный MOLEX.

Всё вышесказанное можно отнести и для правой боковой стенки, за исключением окна и надписи на расширении.

Пластиковый нарост, легко снимается, он крепится на защёлки и пару винтов.

Внутри нас ждет тонкий 80мм вентилятор c маркировкой Zalman ZA8015ASL, вентиляторы установлены на каждую боковину, работают на выдув.

Перед тем как перейти к внутреннему строению и особенностям я предлагаю снять переднюю и верхнюю панели и посмотреть на их строение более детально. Обе панели снимаются легко, первой снимается передняя, а потом только верхняя.

Сама передняя панель состоит из пластика, но её внешняя сторона имеет металлическую вставку, на которой расположен логотип компании, в верхней части присутствует шторка, закрывающая внешний 5,25” отсек, так же в самом верху можно увидеть небольшой светодиод. В нижней расширенной части присутствуют вставки из металлической сетки, через них будет осуществляться забор воздуха вентилятором, находящимся под передней панелью. По фото внутренней стороны видно, как сделан механизм шторки, довольно просто, но сама конструкция выглядит немного не надёжно.

Верхняя панель уже была описана ранее, при её снятии каких-либо выделяющихся особенностей не обнаружено.

Внутреннее строение Z11 Neo вполне стандартно для современного ATX корпуса, но всё же есть ряд своих особенностей.

Внутри корпуса есть две съёмные корзины для 3.5/2.5” дисков, в каждую их них можно установить по три диска. Накопители устанавливаются в пластиковые салазки на которых присутствуют антивибрационные резинки. Подробно данную корзину я описывал в статье о ZALMAN M1.

Самая нижняя корзина крепится ко дну корпуса на 4 винта.

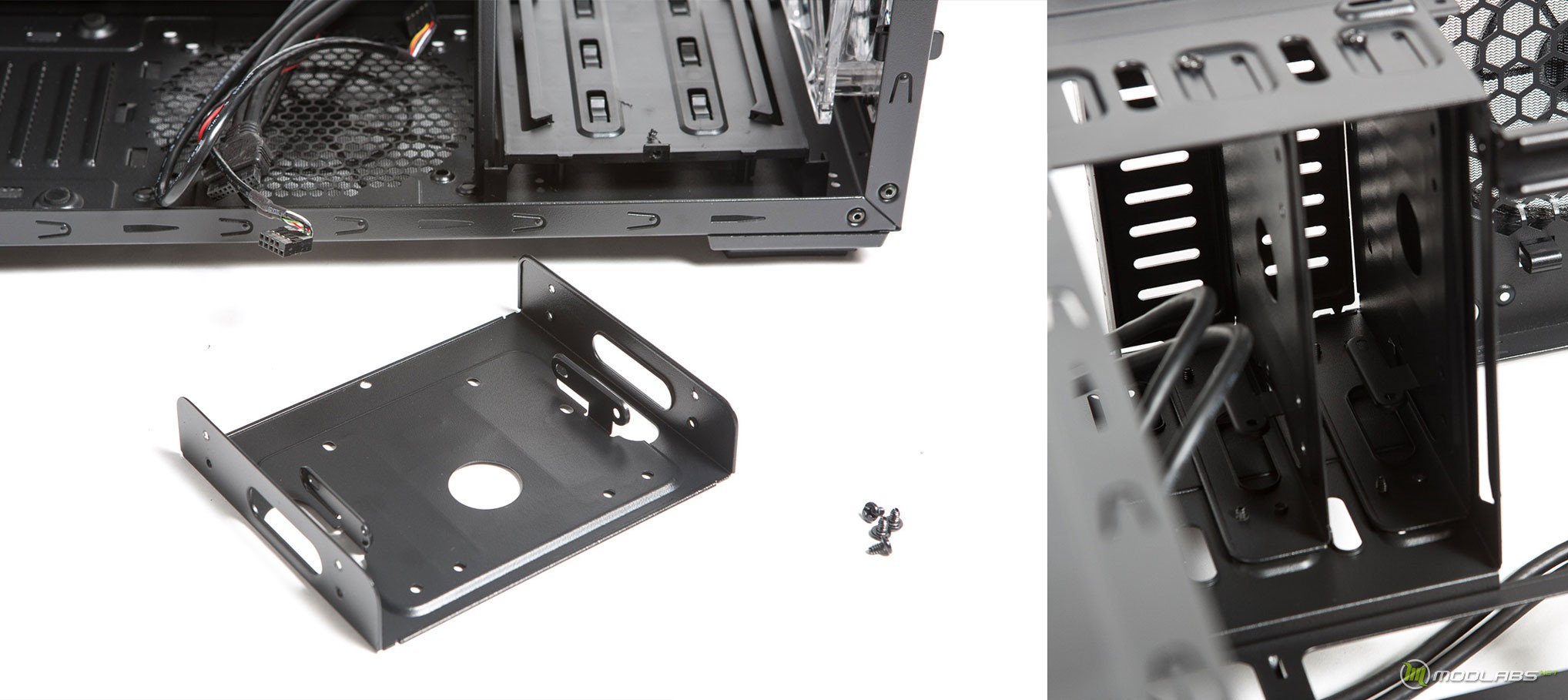

Так же рядом с корзинами находится стойка, которую я бы рекомендовал демонтировать при установке видеокарт длиннее 290мм, фиксируется эта стойка на пару винтов.

В корпусе предусмотрено три 5,25” отсека, один из них только является внешним, а два других внутренние, и внутри них располагаются пара металлических салазок в которые можно установить 3.5/2.5” накопители.

Для блока питания предусмотрены резиновые антивибрационные ножки, а рядом с БП можно установить 120/140мм вентилятор.

В поддоне материнской платы есть прорези для того что бы аккуратно продеть кабеля от блока питания, только резиновых вставок в них не предусмотрено. Вырез под процессором довольно большой, это позволит заменить систему охлаждения без снятия материнской платы.

Производитель предусмотрел дополнительное крепление для одного 2,5” накопителя с обратной стороны поддона материнской платы.

На передней части располагается пылевой фильтр и место ля установки двух 120мм вентиляторов или одного 240мм радиатора. Фильтр легко снимается, с его чисткой проблем возникнуть не должно. Изначально на переднюю панель установлен один 120мм вентилятор с маркировкой ZA1226CSL. Этот вентилятор отличается от остальных 120мм вентилятором тем что на нем есть дополнительная маркировка 4PS, которая означает что он подключается через стандартный MOLEX и работает с постоянной скоростью 1200Об/мин.

За выдув горячего воздуха из корпуса отвечает 120мм вентилятор расположенный на задней стенке корпуса. Его маркировка ZA1226CSL, но он лишен подсветки, и подключится через 3pin коннектор, о чем свидетельствуют буквы SL. Его максимальная скорость равна 1200ом/мин.

На верхней стенке корпуса расположен 120мм вентилятор с синей подсветкой, его маркировка ZA1226CSL SL что говорит о идентичных ТХ с предыдущим вентилятором. На верхнюю стенку можно установить, пару 120/140мм вентиляторов.

Производитель дополнительно поднял вверх отсек с креплениями для вентиляторов сделав возможной установку радиаторов СЖО, в отсек можно без проблем установить 240/280мм радиаторы.

Немного хочу сказать о системе охлаждения, установленные 120мм вентиляторы на выдув довольно тихие, работают они со скоростью 900об\мин благодяря контролб материнской платы, подключаются они через 3pin коннектор. Так же 80мм вентиляторы тоже являются очень тихими, их работы не слышно в принципе подключаются они через MOLEX. А вот установленный на вдув 120мм вентилятор подключаемый через MOLEX явно выбивается из общего фона, создавая довольно высокий уровень шума при своих 1200об\мин.

Сборка и тестирование

Сборка системы

Сборка в корпусе проста и удобна. Никаких трудностей в процессе не возникло, корпус вмещает в себя материнские платы размера ATX без проблем, длина блока питания может быть до 220мм, все кабеля можно аккуратно спрятать. Высота процессорного кулера максимально может равняться 175мм, а длина видеокарты с корзиной не более 285мм, без верхней корзины длина может составлять 4000мм.

С обратной стороны достаточно места для того чтобы проложить аккуратно провода.

Подсветка

Подсветка довольно не наващивая, затемненный пластик сдерживает на должном уровне безумную яркость вентиляторов.

Через сетку боковых расширений едва виднеется синий свет фронтального вентилятора.

Тестовый стенд

• Процессор: Intel Core i7 4770K@3.9 1,15v (HT включена, Turbo - включена);
• Материнская плата: MSI Z97 GAMING 7;
• Система охлаждения: Ice Hammer IH-THOR + Noctua NF-P14r
• Оперативная память: Kingston HiperX Savage 2400Mhz;
• Видеокарта: ASUS GTX980 Strix
• Жёсткий диск: SSD Plextor M5S 256Gb
• Блок питания: Corsair HX750i

Методика тестирования

Греть будем его в течении 10 минут в LiNX 0.6.4 и одновременно в Furmark в оконном режиме при разрешении 1600х900p. Температура окружающей среды равна 28 градусов.

Мониторинг осуществлялся с помощью программ: RealTemp 3.70, GPU-Z и HWMonitor.

Измерение уровня шума происходило с помощью цифрового шумомера с диапазоном измерения 30-130дБ с расстояния 10см. Уровень шума в помещении 30-31,5 дБ.

Вентилятор, установленный на процессорный кулер работах при скорости 650об\мин. Вентиляторы видеокарты не раскручивались более 1200об\мин. И процессорная СО и СО видеокарты сами по себя работали очень тихо.

Система охлаждения корпуса с отключенной фронтальной сто двадцаткой снижала уровень шума до 38дБ, что является очень тихой отметкой. Ниже приведены результаты тестирования с отключенным фронтальным вентилятором



Вывод

В своей ценовой категории корпус смотрится очень неплохо, он имеет очень интересный внешний вид, широкую функциональность и довольно интересную систему охлаждения с возможностью сборки неплохой СЖО. Да действительно это похоже на правду, корпус хорош, а тонкая сталь ~0.75мм это не минус, это мера благодаря которой мы получаем недорогой продукт. Разочаровал только шумный фронтальный вентилятор. В остальном корпус доступен, красив, продуман, и сохраняет неплохой баланс цена/качество, хотя его предшественники стоят чуть дешевле.



Обсудить материал можно на Форуме или в наших группах ВКонтакте и Facebook.

Введение, внешний осмотр

Ох уж этот Zalman, можно много и долго говорить о нем, я лично помню, когда их системы охлаждения блистали, в тот момент они были новаторами и передовиками. Но теперь как-то блеск медалей под угас, и звон монет затих, даже темные слухи поползли о банкротстве. Но надеюсь это не так, я хорошо помню какой была эта компания, а это ведь история.

Так же я хорошо понимаю кем она осталась, а осталось она одной из немногих компаний, пытающихся привнести что-то новое в свои продукты. Лично меня смущает только то, что инновации порой не приносят достойных результатов. Сегодня, мы познакомимся с крошкой, снаряжённой ZALMANовскими инновациями, встречаем CNPS8X Optima.

Zalman CNPS8X Optima. Упаковка и комплектация

Стандартная для Zalman коробка, небольших размеров, в черном цвете с обилием информации о продукте и фото самого кулера на лицевой стороне.

Сама система охлаждения надежно защищена пластиковым боксом от повреждений, внутри так же находится комплект, к слову не большой так как продукт всё же бюджетный.

• Сам Zalman CNPS8X Optima.
• Пластиковая рамка для Intel.
• Пластиковые гвозди для её фиксации.
• Термопаста в пакете.
• Инструкция по установке.

Zalman CNPS8X Optima. Внешний вид и особенности строения.

По сути, перед нами обычный кулер башенного типа, оснащённый тремя медными тепловыми трубками диаметром в 6 мм. На тепловые трубки нанизаны алюминиевые пластины\ребра необычной формы, о которой я расскажу в ходе обзора.

Размер системы охлаждения составляет 148,5 х 110 х 81 мм, а размер вентилятора 100 х 25мм. CNPS8X оснащен «незаменяемым» вентилятором, рамка комплектного вентилятора не съёмная и размер его очень нестандартный. Установить другой просто на просто будет невозможно, креплений для альтернативных вентиляторов в комплекте нет и в принципе не предусмотрено.

Крепление для установки радиатора изначально с завода предустановлено, оно позволяет установить кулер без всяких дополнительных рамок на платформу AMD. Для установки на платформу Intel как вы уже поняли есть специальная пластиковая рамка.

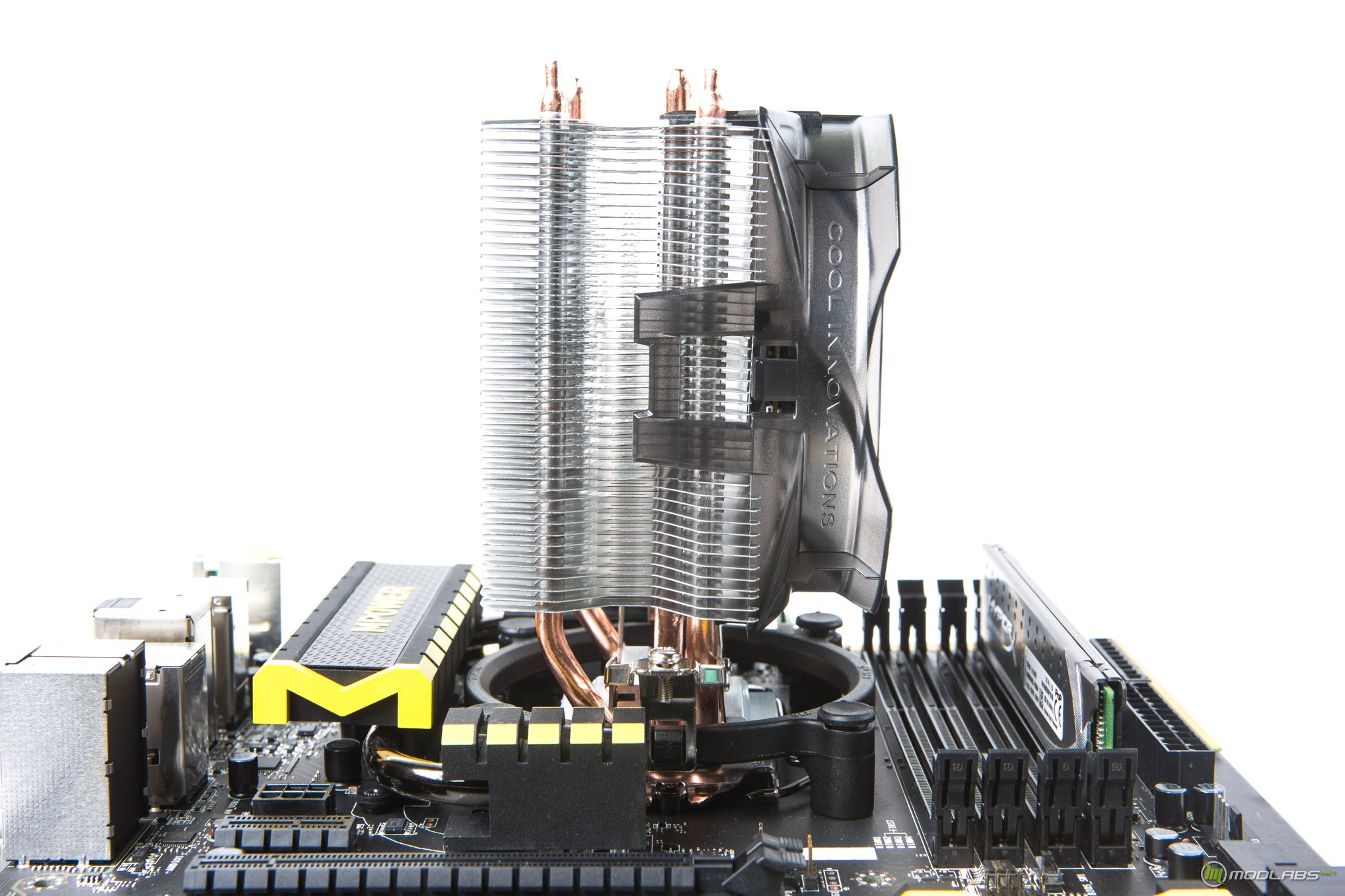

На фото ниже приведен вид CNPS8X со всех сторон, напомню, что его размены составляют 148,5 х 110 х 81+25 мм, а я предлагаю прейти к детальному изучению радиатора.

Идущая по середине тепловая трубка имеет немного измененную форму в отличии от двух крайних U-образных ТТ. Она смещена ближе в центр\вглубь радиатора, так же эта тепловая трубка находится в центре основания и является сомой горячей.

Остальные ТТ имеют чуть меньший изгиб, и расположены они ближе к краям радиатора. Если посмотреть с торца, то можно увидеть, что одна тепловая трубка смещена относительно основания чуть в сторону.

Всего же на три тепловая трубки нанизаны 44 алюминиевых ребра, толщиной 0.4мм, расстояние между ребрами 2мм. Больше всего технологий компания Zalman реализовала именно в ребрах радиатора.

Zalman реализовала довольно много своих технологий в CNPS8X Optima, я расскажу о основных.

Распределительная камера – между вентилятором и радиатором позволяет равномерно распределять воздушной поток.

Изогнутая форма пластин радиатора – позволяет сократить расстояние между пластиной и ТТ тем самым улучшая теплопередачу от трубок на пластины.

Многоуровневые пластины радиатора – позволяет снизить сопротивление воздуха и равномерно его распределить по всей пластине.

Форма ребер действительно необычная, я бы её назвал геометричной, каждая пластина имеет свои углубления и прорези которые должны захватывать воздух, способствуя отдаче тепла.

Геометричность буйство линий, Zalman всегда особым подходом к эстетической составляющей своих продуктов.

Вот именно та сторона которая является распределительной камерой. Конечно все технологии о которых говорит Zalman возможно тут и есть, но верить в их состоятельность я не склонен. Я вижу в данном радиаторе обычного и простого компактного кроху. И как не крути только тестирование покажет то на сколько он хорош.

Про изогнутые тепловые трубки и предустановленное крепление я уже говорил выше, предлагаю детально рассмотреть основание, его качество и особенности.

Начнем с качества, и тут огромный провал, никакого отражения или следов добротной полировки нет. Основание обрабатывали камнями? Качество обработки вызывает огромное нарекание к производителю. Основание сделано по принципу прямого контакта, расстояние между ТТ в основании ~3мм.

А вот тест с линейкой пройден на отлично, это факт очень меня порадовал, ведь плюсы у данного малыша должны быть.

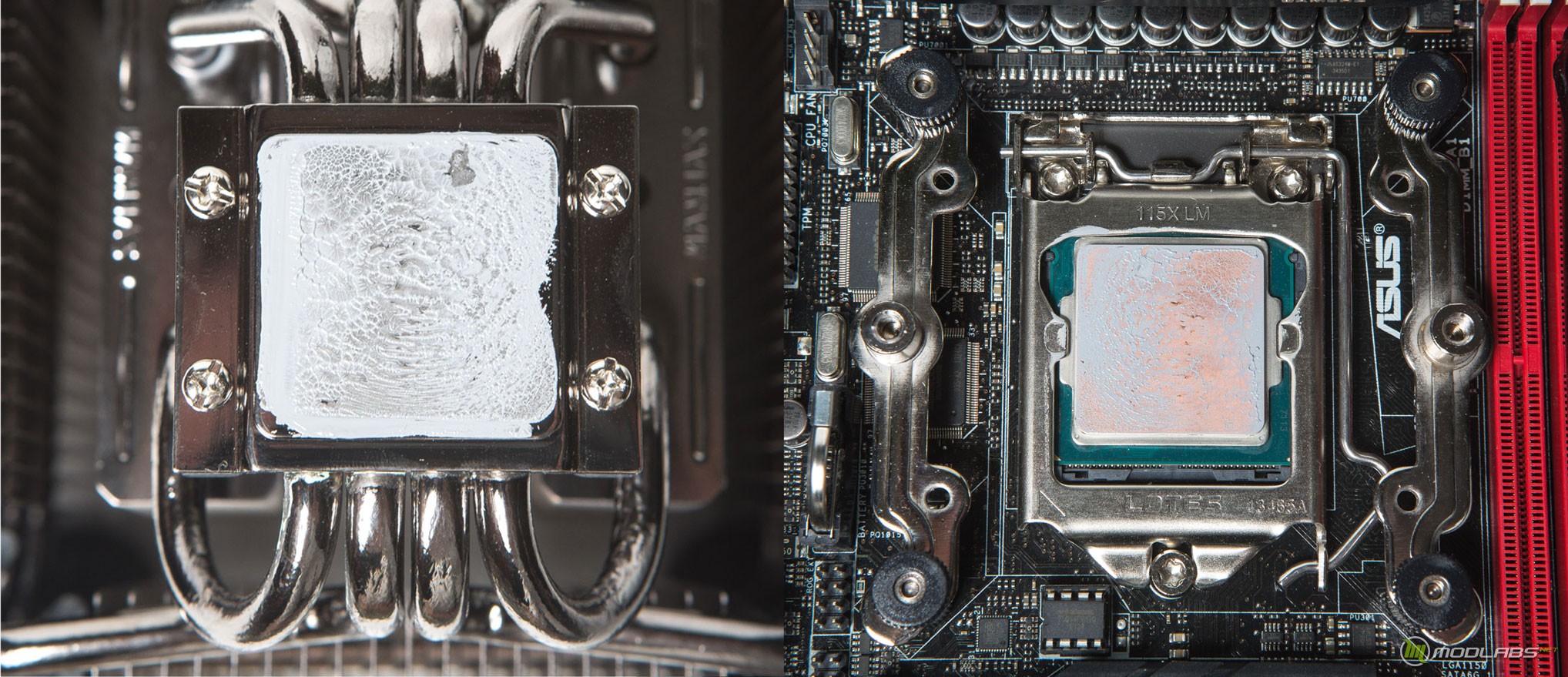

Тест отпечатка, не самый лучший, отчетливо видно, что виной тому сила прижима. Хотя в ходе установки назвать силу прижима слабой язык бы не повернулся.

Zalman CNPS8X Optima. Вентилятор.

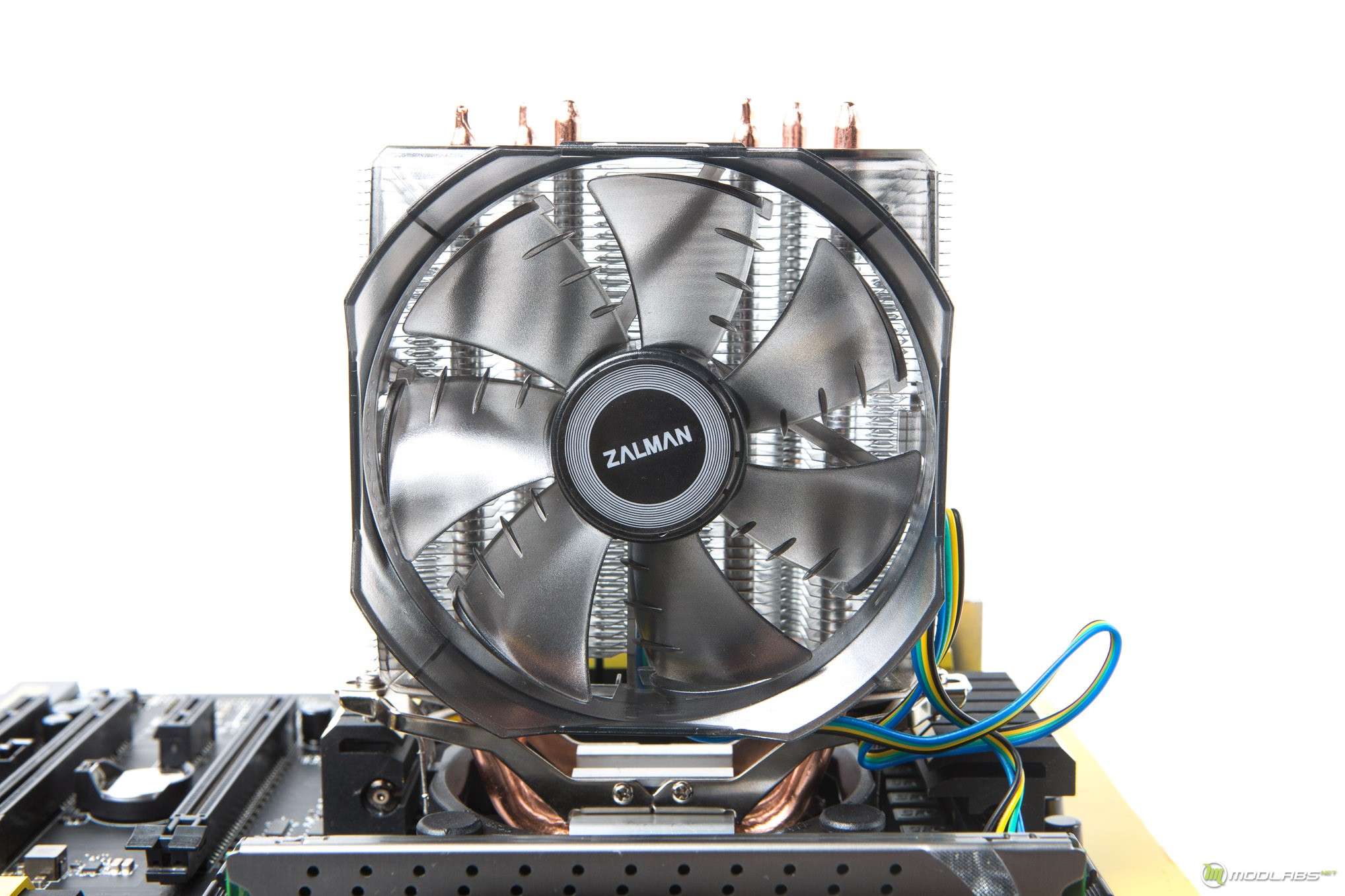

Вентилятор как я говорил не заменяемый, его диаметр 100мм, а толщина 25мм. Выполнен он из полу прозрачного темного пластика, рамка является одновременно креплением, крепится вентилятор к радиатору на защёлки.

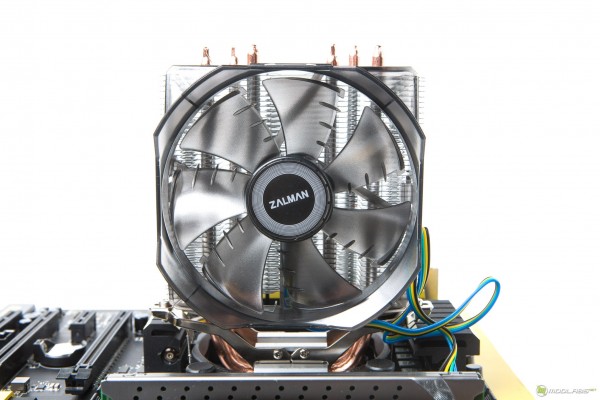

Крыльчатка несет на себе семь широких агрессивных, остроконечных, лопастей. В лопастях реализована технология акульих плавников. Подключается вентилятор 4pin коннектором и награжден PWM управлением.

На круглой рамке надпись говорящая о технологичности и современности данного кулера.

С обратной стороны нет ни каких отличительных знаков не о модели вентилятора ни о его характеристиках.

Установка и тестирование, Выводы

Zalman CNPS8X Optima. Установка и совместимость.

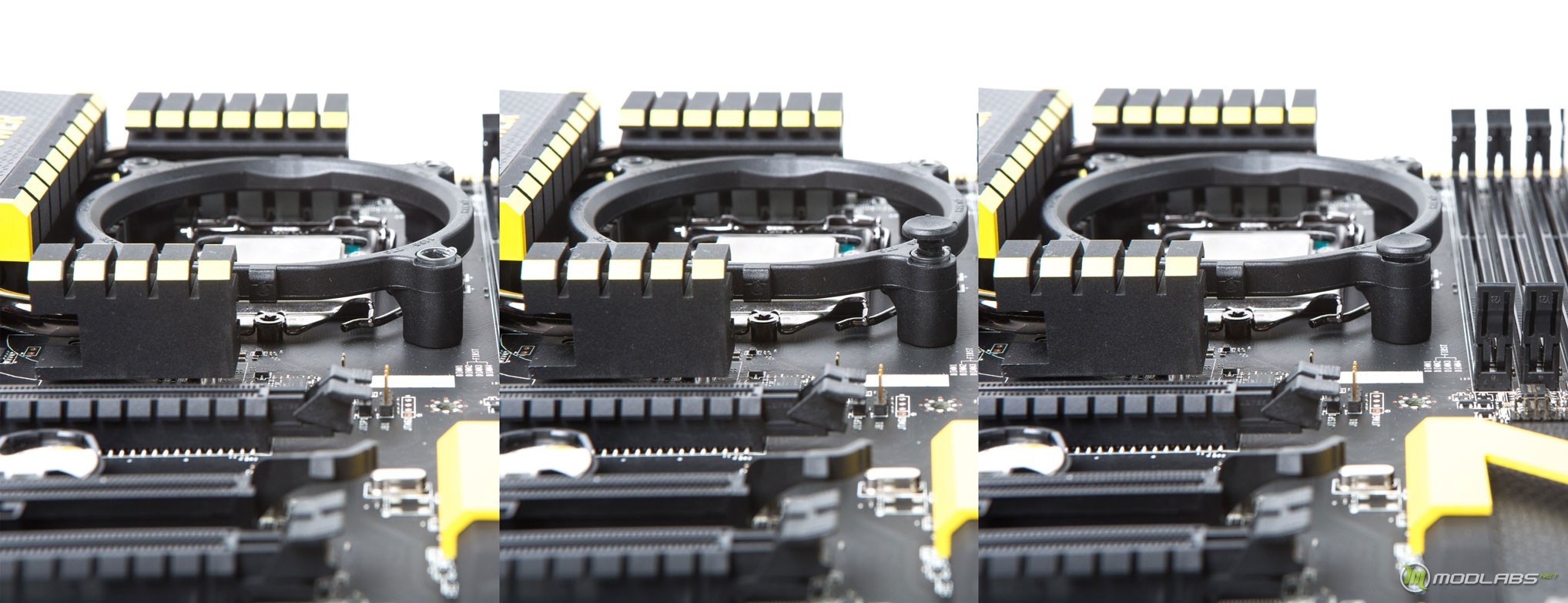

Вот тут Zalman молодцы, очень простая установка системы охлаждения. На рамке для intel есть не сложный механизм, позволяющий сделать выбор между установкой на платформу LGA115Х или LGA775.

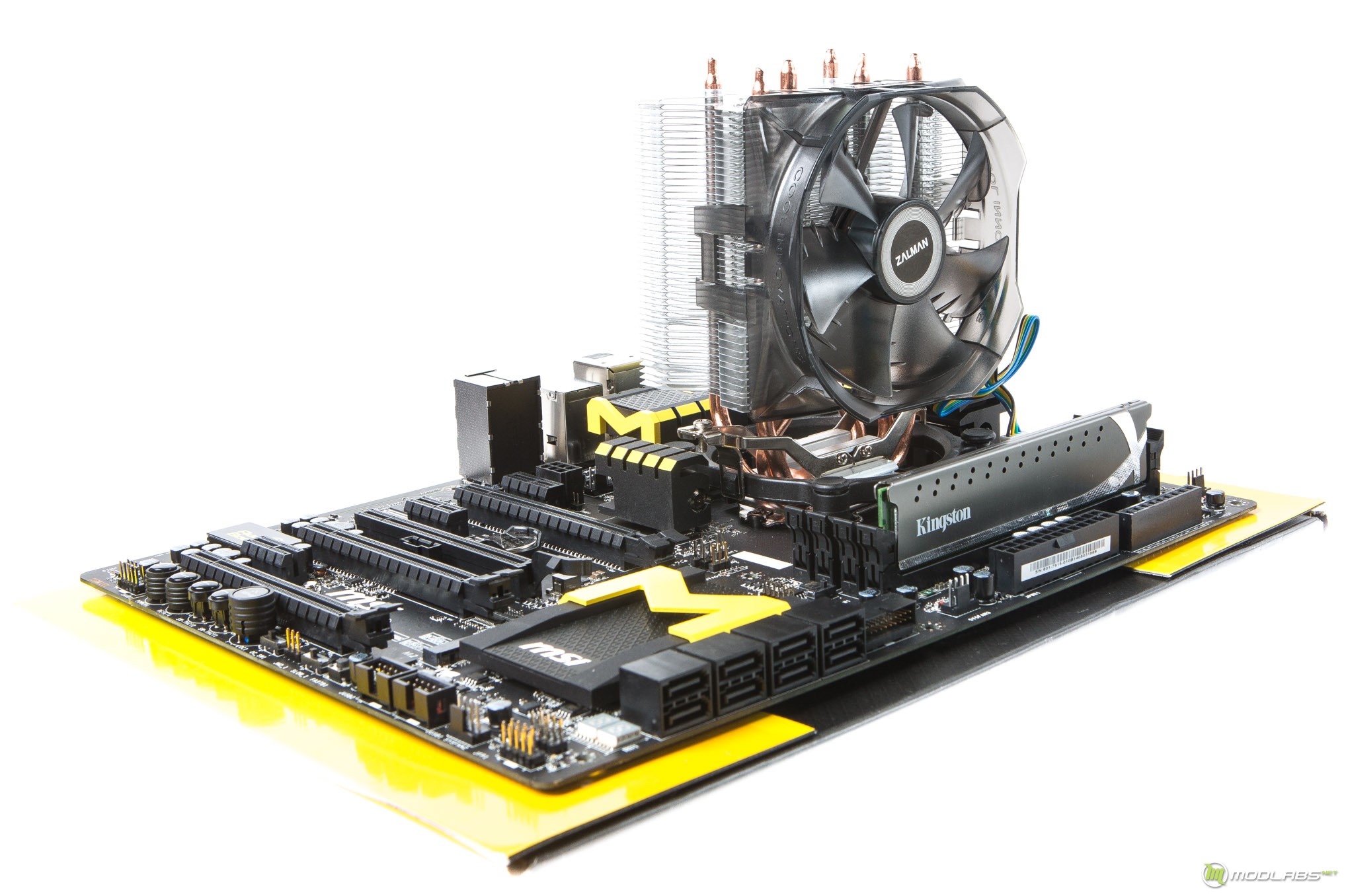

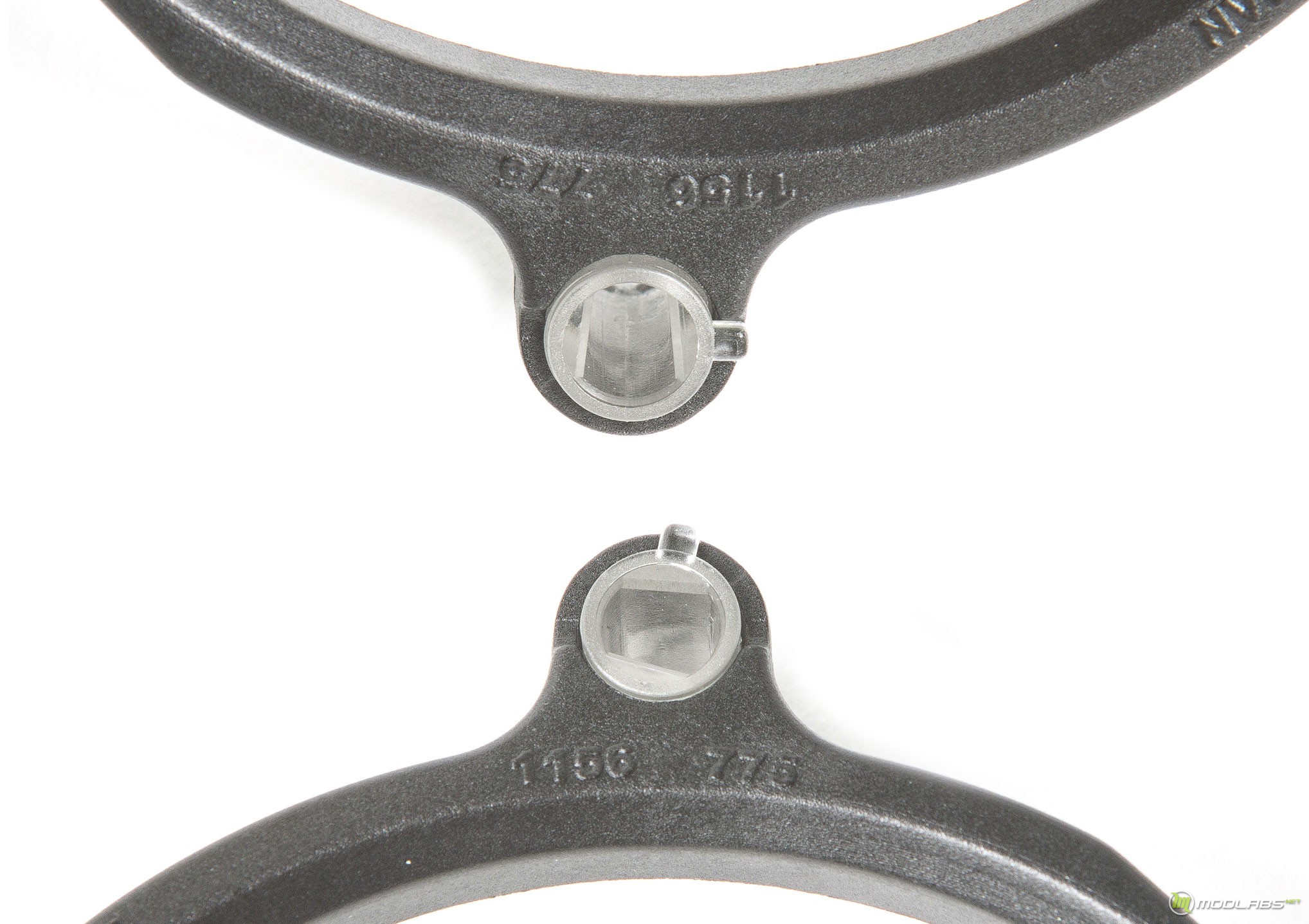

Рамка устанавливается на материнскую плату, и фиксируется пластиковыми гвоздями, идущими в комплекте.

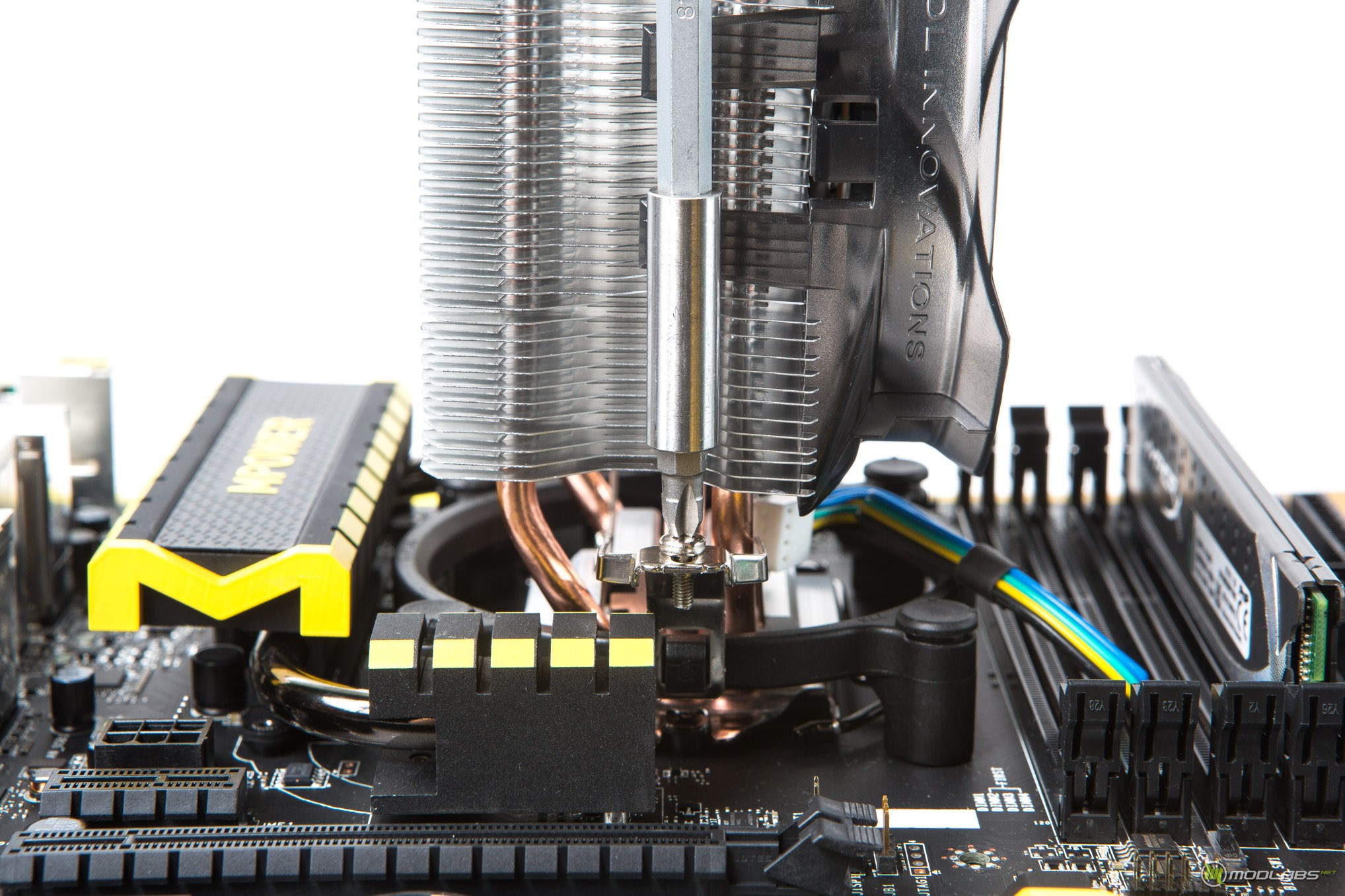

Далее ослабив винты закрепляем их за пластиковый выступ и затягиваем.

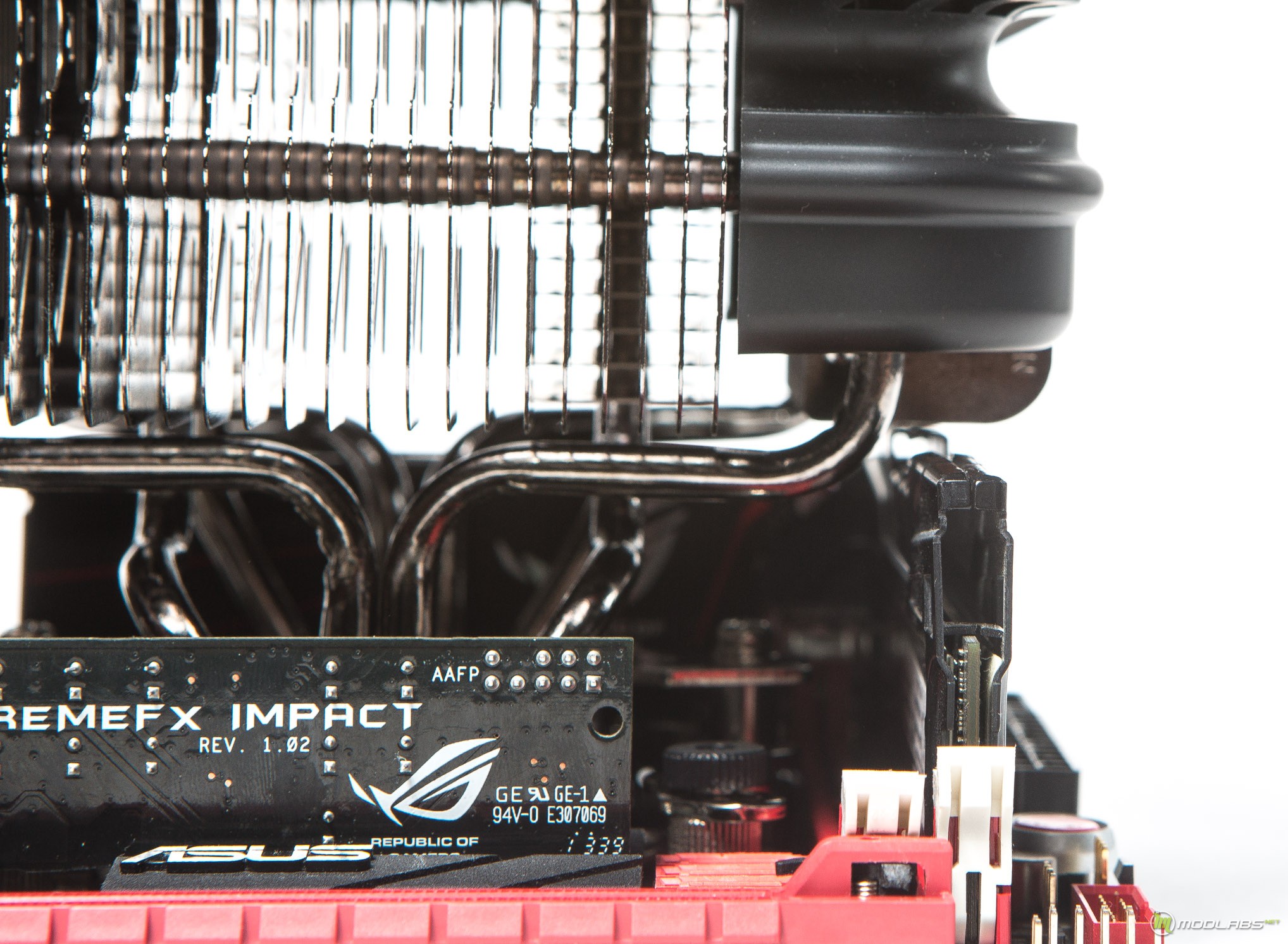

Радиатор мал и мешать чему-либо на материнской плате не будет.



Тестирование

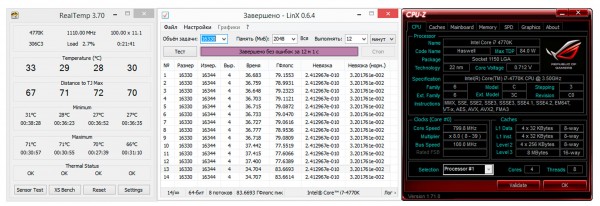

Для тестирования Zalman CNPS8X Optima мы использовали тестовый стенд со следующей конфигурацией:

• Процессор: Intel Core i7 4770K@3.7 1,15v (HT включена, Turbo - включена);
• Материнская плата: ASUS Impact VI Z87;
• Оперативная память: Kingston HiperX 4Gb 1600Mhz;
• Жёсткий диск: Intel SSD 530 240Gb
• Блок питания: Corsair AX760

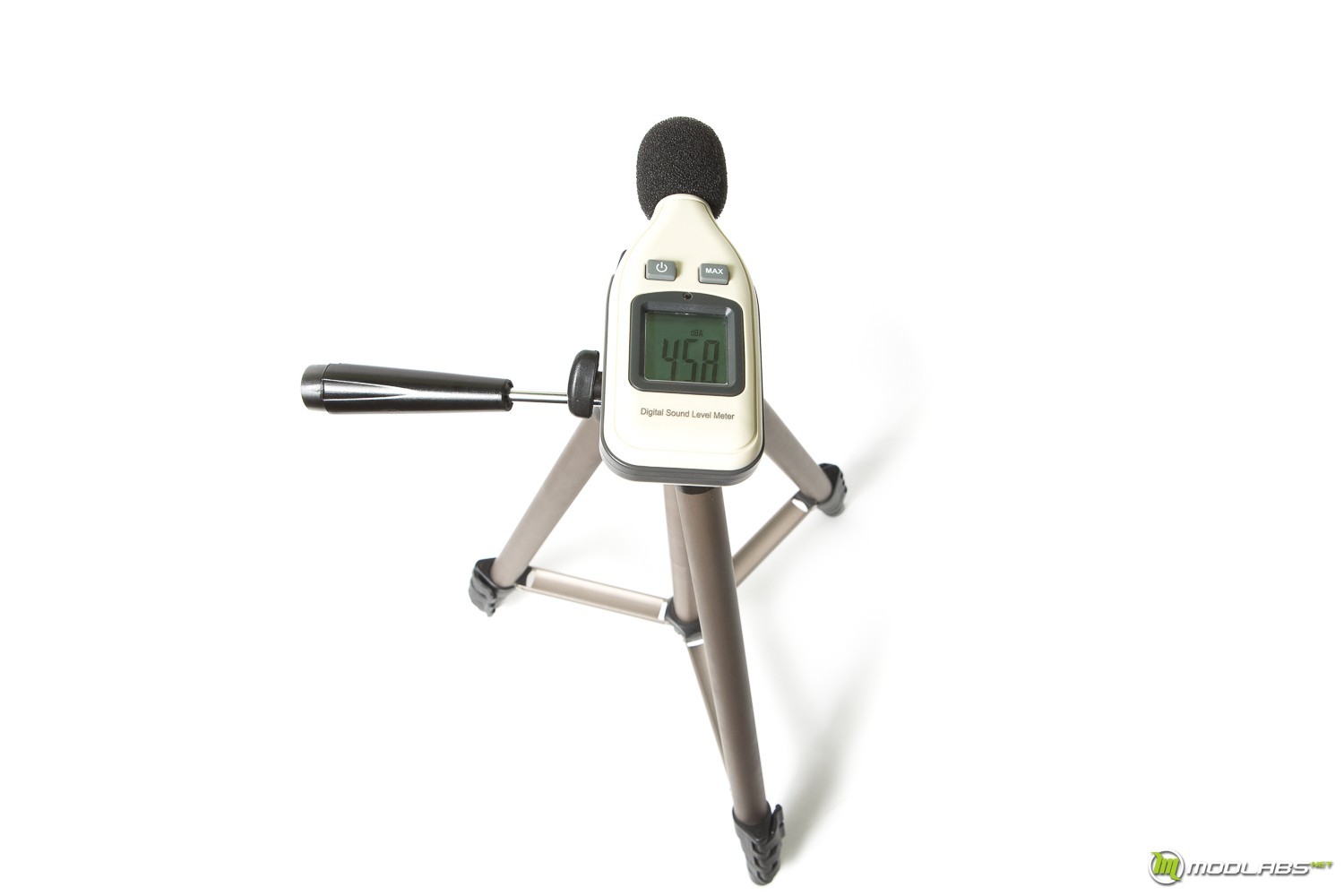

Для измерения уровня шума использовался цифровой шумомер, с расстояния ~10см, минимальной границей измерения шума является 30дБ, уровень шума в помещение равняется 30,5-31,5дБ, данные ниже 33-34дБ можно считать абсолютно бесшумными, погрешность может составлять 1,5-2дБ. Для прогрева CPU использовалась утилита Linx 0.6.4 в течении 12 минут при комнатной температуре 27 градусов.



Вывод

Нельзя сказать, что Zalman CNPS8X Optima не справился с пылом 4770k, напротив, для башни подобного класса температуры весьма низкие, значит к конструктиву радиатора не придраться. Технологии, вживленные в радиатор действительно работают, тут я свой скептицизм забираю обратно, могу только похвалить инженеров Zalman.

Но можно и нужно придраться к вентилятору, вся проблема в том, что он шумный и у него присутствует много паразитных звуков при работе подшипника, даже на минимальных оборотах. Хотя в закрытом корпусе слышно его быть не должно. Если бы вентилятор можно было заменить, то ситуация была бы более располагающей к его покупке. При стоимости 1300р, и ситуации на рынке, данный продукт может стать неплохим выбором.

Обсудить материал можно на Форуме или в наших группах ВКонтакте и Facebook.

Введение, внешний осмотр

Фанаты платформы mITX, я считаю довольно избирательны, порой они создают таких монстроугорозных крох в плане производительности, что под стать железу просто требуется, необходим крутой кейс. Я сам собирал подобное чудо в CORE V1 и был очень доволен результатом, а сейчас в нём собирается проект СВО, но это уже другая история….

Я упоминал о крутом кейсе, и Вы не находите, что в последнее время корпусов для материнских плат форм-фактора mITX выходит очень много, они все разные на вкус и цвет, для любых задач, для каждого свой… Сегодня мы познакомимся с одним из таких корпусов ZALMAN M1.

ZALMAN M1. Упаковка и комплектация

Данному разделу по привычке уделять много внимания не буду, корпус находится в большой картонной коробке, внутри сам корпус в полиэтиленовом пакете и в пенопластовых блоках. На торцах присутствует информация о характеристиках продукта, а на лицевой стороне название и надпись в черном прямоугольнике Simple & styling high performance case.

Внутри по мимо самого корпуса находится:

• Инструкция;
• Набор болтов;
• Хомуты.



ZALMAN M1. Внешний вид, особенности и внутреннее строение

У ZALMAN M1 довольно интересный внешний вид, но вот размеры его весьма нескромны для mITX корпуса, 261 х 394 х 426мм. Хотя среди его сородичей встречаются и более габаритные корпуса. M1 больше напоминает минималистичный miditower под mATX, но рассчитан он только на miTX, в итоге корпус получился довольно громоздкий. Будем надеяться, что производитель оправдал данные габариты широкой функциональностью. Вес же, наоборот составляет всего 6,45 кг.

На фото ниже приведены фотографии корпуса со всех сторон. На боковинах(дверцах) предусмотрена вентиляция в виде небольших окон из мелко перфорированной металлической сетки. На левой дверце в правом нижнем углу есть серая надпись M1. На передней панели так же присутствует металлическая перфорированная сетка, а под ней металлическая створка. По фото сзади видно, что БП расположен под материнской платой, а за выдув воздуха отвечает 120мм вентилятор.

Корпус черного цвета, состоит из металла и пластика. В конструкции используется сталь 0,8мм, её качество находится на среднем уровне: по ощущениям на уровне большинства средне бюджетных корпусов. Однако, жесткость у корпуса приличная. Пластик, используемый в корпусе, хорошего качества приятный на ощупь.

Верхняя часть корпуса выполнена из пластика, она съёмная и фиксируется парой винтов с накатной головкой. На ней расположена решетка с перфорацией, кнопки включения и перезагрузки, аудиовыходы и пара USB 3.0.

Наружная поверхность дна ZALMAN M1 выполнена из пластика. Оно значительно прибавляет высоту корпусу, есть четыре резиновые ножки.

Сняв боковые крышки, взгляду предстаёт внутреннее строение. Внутри корпус имеет два отсека: основной с материнской платой и корзиной для накопителей, находящийся вверху. Второй располагается под ним, в нём живет блок питания, места под съёмный 3.5” HDD и внешнее устройство 5,25”.

Корзина съёмная, в неё можно установить три 3.5” HDD, фиксируется она винтом с накатной головкой. Корзина устанавливается в специальные пазы, расположенные сверху и снизу.

Под корзиной в нижнем отсеке находятся металлическая рамка в которую можно установить съёмный 3.5” HDD и внешнее устройства 5,25”. Определено, наличие башмака горячей замены является весомым бонусом, внутри он имеет выход для подключения питания через MOLEX и выход для подключения SATA кабеля. А наличие расширения под внешнее устройство 5,25”, довольно большая редкость у подобных крох.

Zalman, позаботился о блоке питания, снабдив его не только антивибрационными прокладками но и двумя роликами, для удобной и бережной установки. Так же в дне корпуса предусмотрен анти пылевой фильтр, а еще между дном корпуса и вентилятором блока питания существует так называемая распределительная камера, которая снижает уровень шума.

Под верхней крышкой скрывается пластиковая, съёмная рамка для установки радиаторов СВО или комбинации вентиляторов 2х140мм\2х120мм. Рамка крепится винтом с накатной головкой и вставляется в специальные пазы.

Под съёмной рамкой находится приятный сюрприз в виде посадочного места для пары накопителей форм-фактора 2,5”. Рамка для двух 2,5” устройств съёмная, крепится она четырьмя винтами. Сами же накопители фиксируются с помощью специальных винтов и резинок идущих в комплекте.

Разобрав корпус и рассмотрев все, что скрывают боковины и верхняя крышка предлагаю перейти к осмотру тыльной части корпуса. На ней расположен выход для 120мм вентилятора, прорезь под заднюю панель материнской платы, расширение для двух PCI-устройств и место для установки блока питания. Отметим, для БП предусмотрена специальная рамка, с небольшой ручкой, в итоге он крепится к ней в любой ориентации, и уже установленный на рамке, спокойно прикручивается к корпусу.

Теперь перейдем к лицевой части корпуса. На ней предусмотрена съёмная панель, под которой предустановлен 120мм вентилятор, его можно заменить на другой 140мм. Нижняя часть – это створка, которая открывается простым нажатием на неё. За створкой скрывается отсек горячей замены 3.5” HDD, выход для внешнего устройства 5,25” и небольшой преключатель скорости работы вентиляторов. Вверху так же есть лампочка индикатора HDD.

Лицевая панель крепится на шесть защёлок, снимается без проблем.

Пластиковое дно съёмное, но что бы его снять, нужно добраться до винтов которые находятся под резиновыми ножками.

Рассмотрим всё съёмные части корпуса по-отдельности. На фото с лево на право расположились:

• Рамка с ручкой для БП;
• Рамка для установки двух 2,5” HDD/SSD;
• Пылевой фильтр БП;
• Корзина отсека горячей замены 3,5” HDD;

Внутренняя корзина для HDD рассчитана на три накопителя, которые устанавливаются в пластиковые салазки. Возможна установка 3,5” и 2.5” накопителей. Сама корзина имеет множество прорезей в боковых стенках, это должно способствовать лучшей конвенции воздушного потока и обеспечить хорошее охлаждение накопителям.

Верхний пластиковый съёмный модуль, для установки радиатора СЖО или пары вентиляторов. Пластик качественный, довольно толстый, на нем можно закрепить довольно тяжелую конструкцию.

На боковых стенках предусмотрены окна с металлической сеткой, под которой скрывается тонкий поролон для защиты от пыли.

На верхней части так же присутствует окно с металлической сеткой, правда тут уже не предусмотрено никакой поролоновой прокладки. Внутри расположена плата с распаянными на ней аудиовыходами и парой USB 3.0 так же присутствует кнопка включения и кнопка перезагрузки.



В конструкции лицевой панели предусмотрена съёмная панель с металлической сеткой без пыли защиты, и так же есть открывающаяся створка, за которой скрывается отсек горячей замены 3.5” HDD, выход для внешнего устройства 5,25”. На фото видно, что индикатор загрузки перенесен на переднюю панель, находится в верхней части. Снизу предусмотрен реобас для пары вентиляторов переключающий напряжение с 7-12v, тем самым позволяющий вентиляторам работать в двух режимах оборотов LOW и HIGHT, питание к реобасу подключается через стандартный MOLEX.

Подсветка корпуса, лицевая панель.

ZALMAN M1. Система охлаждения, вентиляторы.

В корпусе довольно просто, но при этом эффективно реализована система охлаждения. Вентилятор на передней панели работает на вдув, к слову ZALMAN для его установки использует специальные шайбы толщиной ~5мм, они позволяют отдалить вентилятор от решетки тем самым уменьшить уровень шума. На задней стенке находится второй вентилятор, работающий на выдув.

Вентиляторы находятся практически напротив друг друга, образуя постоянно продуваемую камеру, обдувая все компоненты и прогоняя воздух непрерывно. Просто, но как перспективно, по сути всего их двоих должно хватить для эффективного охлаждения это мы проверим, далее.

Разобрав стоковую систему охлаждения, я считаю нужным упомянуть о возможности установки радиатора и пары вентиляторов на верхнюю часть, это уже больше относится к дополнительным возможностям расширена СО.

В комплекте с корпусом идет пара 120мм вентиляторов, на крыльчатке каждого семь широких лопастей, вентиляторы одинаковые их отличает только внешний вид. Один прозрачный с синей подсветкой, а второй черный с белой крыльчаткой, максимальная скорость каждого равна 1200об/мин, оба подключаются 3pin штекером.

Маркировка на оборотной стороне абсолютна идентична ZA1226CSL J.

Сборка и тестирование

ZALMAN M1. Сборка

Сборка в М1 занятие довольно простое, но есть свои подводные камни. Установка материнской платы проста, систему охлаждения просто установить, ведь в поддоне материнской платы есть довольно широкое отверстие для того чтобы закрепить бекплейт. При этом высота процессорного кулера практически не ограничена.

Корзину с жесткими дисками просто собрать, устанавливаются в салазки либо 2,5” либо 3.5” накопители, за неимением последних будем использовать 2,5” HDD и SSD.

Салазки выполнены из пластика, гибкого, но при этом качественного. Порадовала предусмотренная антивибрационная система для HDD, в виде резиновых выступов, которые вставляются в пазы. Сама корзина не смотря на то, что в ней много отверстий довольно прочная.

Пару 2,5” HDD или SSD так же можно установить на верху в специальную рамку, но я от её использования отказался, для фиксации дисков в ней используются резиновые шайбы и специальные винты.

К блоку питания присоединяется рамка, на четыре винта, после БП вставляется в корпус и уже рамка фиксируется винтами.

Хочу похвалит ZALMAN M1, за продуманный кабель менеджмент, кабеля от БП продеваются просто и без всяких проблем, для них предусмотрено достаточно места.

Один подводный камень все же есть, это невозможность использования в корпусе длинных и высоких видеокарт. Вся проблема в том, что если видеокарта длинная и при этом высокая, то будет очень проблемно подключить её питание. Штекеры питания PCI-E просто упираются в потолок. Такая проблема произошла с рефененсом GTX980. Для реализации подключения питания видеокарты пришлось чуть иначе продеть кабель, сначала подключить питание, а уже после весьма затруднительно установить видеокарту, пропустив кабеля с внешней стороны.

ТЕСТОВЫЙ СТЕНД

• Процессор: Core i7 4770k 3.9Ghz; 4/8; HT-on; TB-on(Скальпированный)
• Система охлаждения: FX70
• Материнская плата: ASUS MAXIMUS VI IMPACT
• Оперативная память: Kingston HyperX Predator KHX26C11T2K2/8X
• Видеокарта: ASUS GTX980 4Gb
• Накопитель: Intel SSD 530 240Gb. HDD Hitachi 1Tb.
• Копус: ZALMAN М1.

Греть будем его в течении 10 минут в LiNX 0.6.4. и одновременно в Furmark в оконном режиме при разрешении 1600х900p. Температура окружающей среды равна 28 градусов.

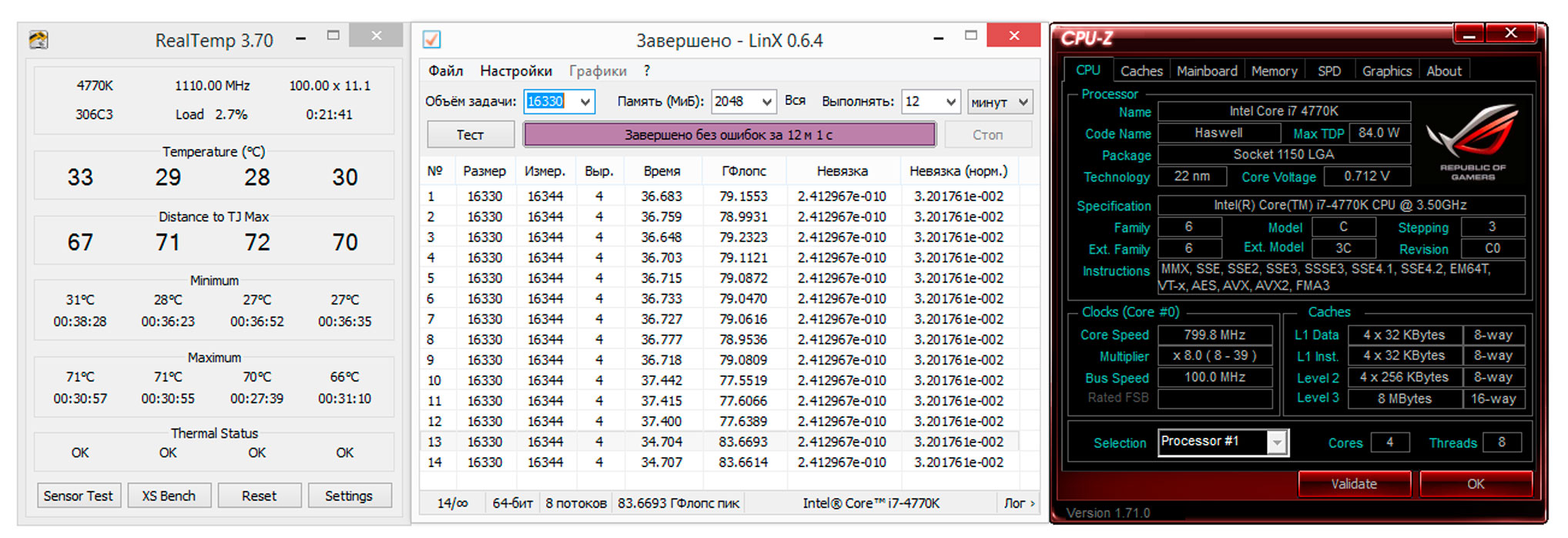

Мониторинг осуществлялся с помощью программ: RealTemp 3.70, GPU-Z и HWMonitor.

Для изучения производительности системы охлаждения корпуса использовалась пассивная система охлаждения процессора Zalman FX70, данная СО полностью зависит от воздушного потока внутри корпуса. В нагрузке турбина видеокарты вращалась со скоростью 2300об\мин.

Вывод

После довольно близкого знакомства с Zalman M1, на данный корпус можно смотреть с двух сторон: функциональности или компактности.

Если вашей целью является собрать функциональную систему с большим количеством накопителей, мощным железом, горячей заменой жесткого диска, приводом и перспективной системой охлаждения то это корпус для Вас. Скажу по секрету, на базе данного корпуса я уже собрал ПК для одного видеографа, и по его отзывам спустя неделю работы, он просто счастлив. Корпус с большим количеством возможностей это бесспорно приятный бонус.

Но если вам требуется компактная система, то тут М1, немного мимо, он больше некоторых mITX корпусов и это стоит понимать. Размер сравним с mATX корпусами, и сделать M1 совместимым mATX платформой было бы более целесообразно.

К отдельным плюсам можно отнести возможность установки 7 SATA устройств. Однако, большинство материнских плат формата mITX несут на себе всего 4 SATA выхода, это стоит тоже учесть при сборке системы на базе М1 ;). А место для установки СВО с большим радиатором, делает возможным собрать действительно серьёзную систему.

К чему можно придраться: штатная система охлаждения проста и эффективна, но комплектные вентиляторы не самые тихие, я бы советовал их заменить, при этом на вдув поставить 140мм вентилятор. Ограничения высоты видеокарты говорит о непростительном промахе инженеров, это может ограничить совместимость с множеством топовых видеокарт. Так же мне не совсем понравилось качество метала, уж тонковат он, если бы сталь была 1мм толщиной, то он бы более приятен как вещь в целом, но это повело бы за собой конечную высокую стоимость корпуса, которая на данный момент находится на адекватной отметке.

Обсудить материал можно на Форуме или в наших группах ВКонтакте и Facebook.

Комплектация, внешний вид

Производители систем охлаждения давным-давно перестали наращивать размеры суперкуллеров, баловаться с количеством и размером тепловых трубок, экспериментировать с вентиляторами. Можно сказать, что прогресс воздушного охлаждения остановился, однако, не смотря на это по-прежнему можно встретить интересные системы охлаждения для процессора или видеокарты. Сегодня, мы протестируем Zalman FX100 Cube, он уже может быть знаком многим. FX100 это не просто большой кулер, это пассивный кулер, из этого следует, что возможно он будет интересен маньякам тишины.  Давайте посмотрим, насколько он эффективен.

Zalman FX100 Cube. Упаковка и комплектация

Zalman FX100 Cube поставляется в довольно брутальной темной коробке с надписью FX100.  Упаковка весьма информативна, о большинстве характеристик системы охлаждения на ней подробно написано.

Сам кулер запакован в пластиковый бокс и тем самым надёжно защищён от повреждений. В комплекте помимо кулера присутствует пара пакетов с болтами и креплениями, бекплейт и инструкция.

Zalman FX100 Cube. Внешний вид

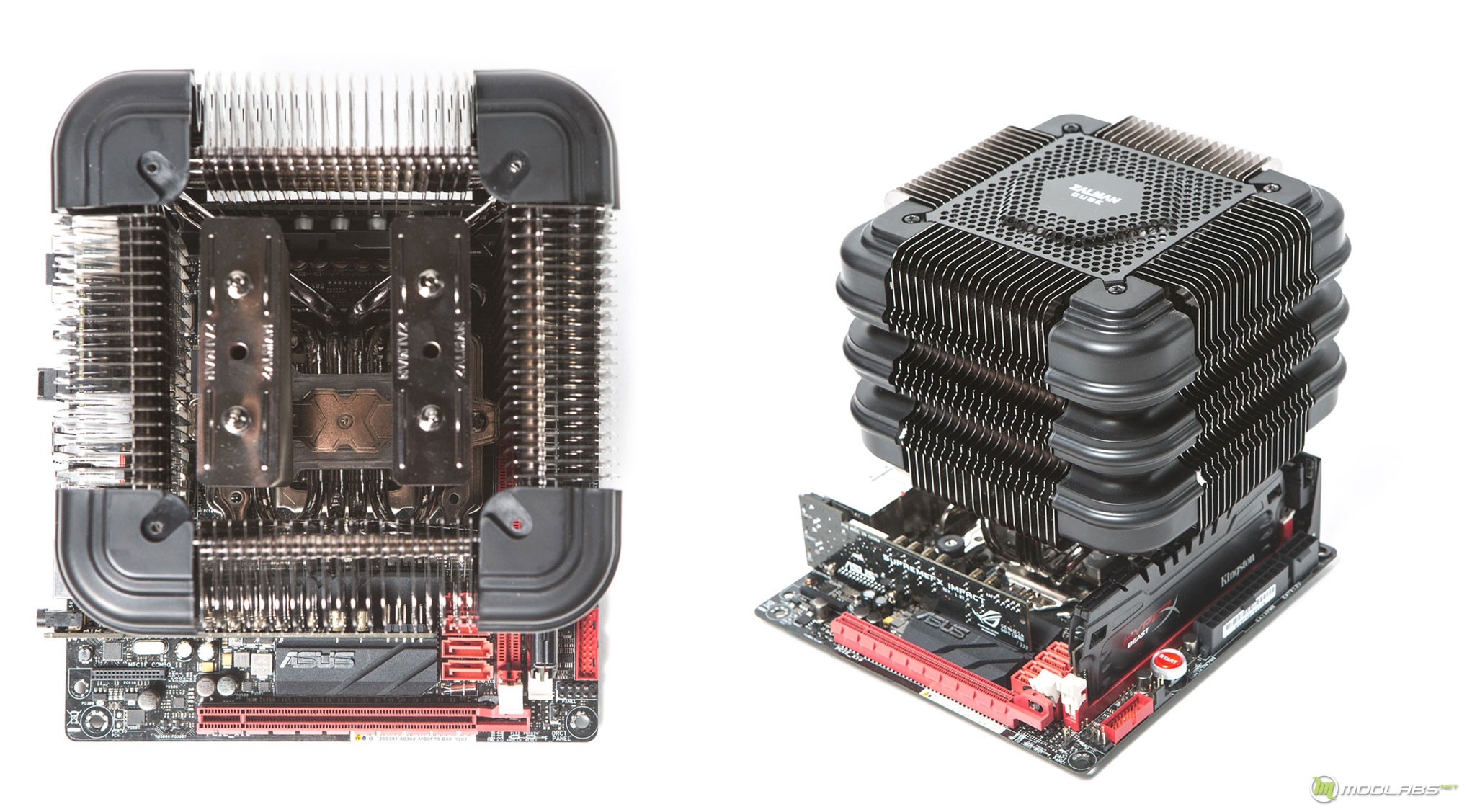

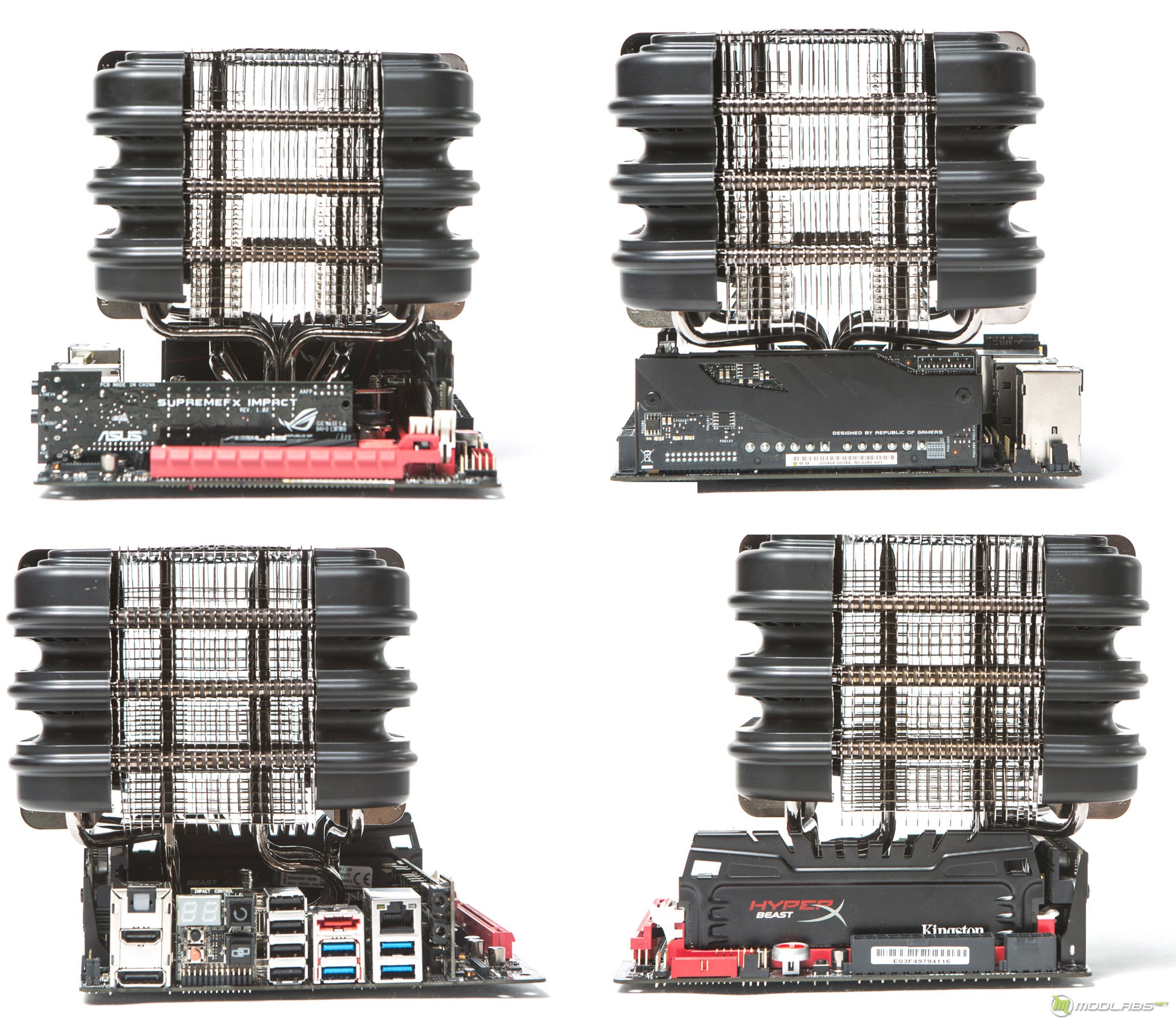

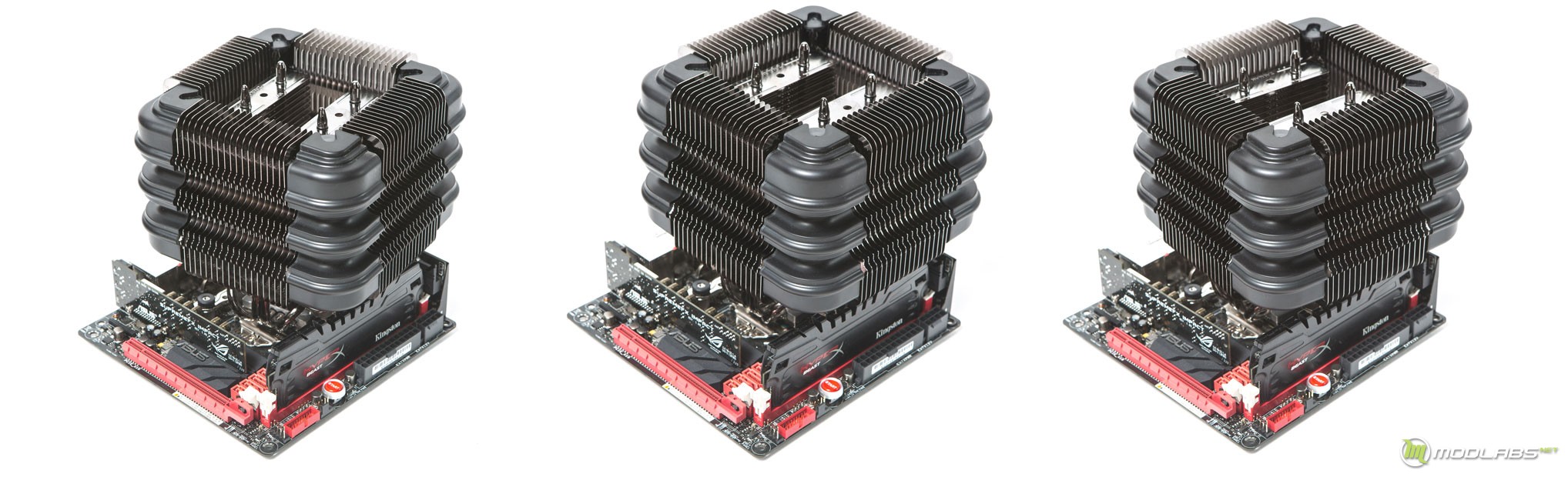

У Zalman FX100 весьма необычный внешний вид и ещё более необычное строение. Его размер составляет 156 х 157 х 156 мм. С первого взгляда это обычный радиатор - куб, состоящий из алюминиевых ребер и тепловых трубок. Но сам принцип строения кулера весьма непрост, но об этом подробно далее.

В данной системе охлаждения используется десять тепловых трубок диаметром 6 мм, но с первого взгляда мы можем насчитать только четыре, которые проходят через основание. Хочу отметить, что тепловые трубки имеют необычную форму изгиба, благодаря которой основание смещено относительно центра оси куба. Такой подход должен сделать кулер совместимым с большинством материнских плат и не мешать ближайшим компонентам.

Под верхней крышкой, которая крепится на четыре бота, скрывается прокладка, защищающая от повреждения две внутренние секции. Перед эксплуатацией прокладка должна быть удалена. Через внутренние секции проходит две тепловые трубки, на каждой секции по 24 алюминиевые пластины. Конструкция предусматривает установку 92мм вентилятора между малыми секциями.

На радиаторе предусмотрены пластиковые уголки, под ними и скрывается вся необычность конструкции, которую мы сейчас подробно рассмотрим. Как я уже говорил через основание проходит четыре тепловые трубки, две крайние ТТ отдают тепло внутренним малым секциям, а центральная пара ТТ расходится в стороны создавая конструкцию из внешних секций. На центральную пару ТТ приходится самое горячее место процессора, а именно эти ТТ образуют внешние, большие секции.

Конструкция внешней теплообменной части довольно проста: к основным ТТ припаиваются дополнительные шесть тепловых трубок, на которых расположено ещё четыре секции, каждая из которых несет на себе 19 больших алюминиевых пластин. Всего же в конструкции радиатора насчитывается шесть секций и десять тепловых трубок, что довольно внушительно, но не смотря на размеры шестисекционника весит он скромные 770 грамм.

Алюминиевые ребра, расположенные на секциях, находятся на довольно большом расстоянии друг от друга. Это позволяет воздушному потоку легче проходить через систему охлаждения при пассивном охлаждении.

Как уже упоминалось выше, в Zalman FX100 Cube возможно установка 92 мм вентилятора, фиксируется он благодаря специальным скобам.

Поверхность основания отполирована до зеркального блеска, отражение четкое без искажений.

Тест на ровность основания выявил, что в нем присутствует небольшой горб. Дополнительно отметим: тепловые трубки хорошо припаяны к пластине основания.

Установка и тестирование

Установка FX100, процесс не самый удобный.  Для того чтобы закрепить радиатор потребуется длинная крестовая отвертка, раньше производитель клал её в комплект. Но сейчас уже совсем другое время, теперь она не является частью комплекта.

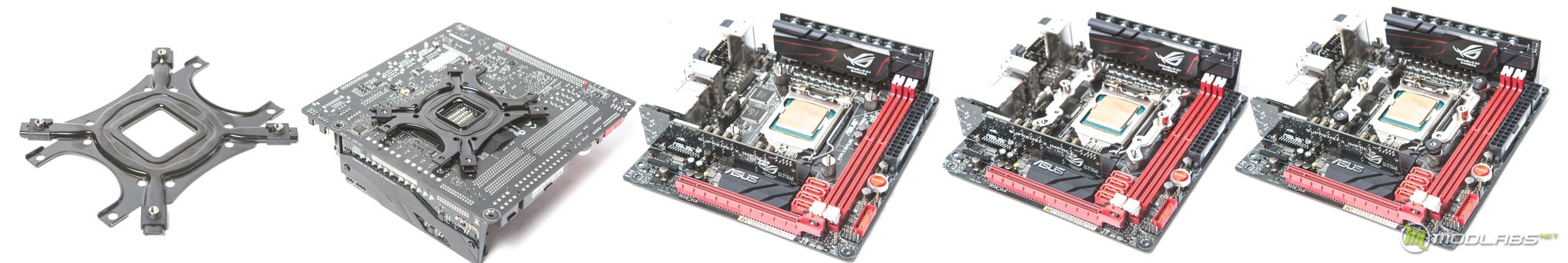

Сначала собирается бекплейт, в случае надобности он приклеивается на двусторонний скотч к материнской плате с обратной стороны для удобства сборки. Далее вкручиваются болты с обоюдной резьбой, устанавливаются и закручивается рамка к которой фиксируется прижимная пластина.

Основание прижимается пластиной с двумя винтами к креплению.

К великому сожалению, прижимная сила крепления оставляет желать лучшего: будучи установленным, кулер спокойно крутится в разные стороны.

На фото ниже приведен детальный осмотр собранной системы со всех сторон. Несмотря на размер, кулер не перекрывает PCI-E16x, но при этом не совместим с очень высокими радиаторами памяти.

На тестовом стенде было невозможно поставить второй модуль памяти.

Весьма предсказуемый результат, тест отпечатка подтверждает плохую прижимную силу и горбатое основание.

Тестирование

Для тестирования Zalman FX100 Cube мы использовали тестовый стенд со следующей конфигурацией:

• Процессор: Intel Core i7 4770K@3.9 1,15v (HT включена, Turbo - включена);
• Материнская плата: ASUS Impact VI Z87;
• Оперативная память: Kingston HiperX Beast 8Gb 2400Mhz;
• Жёсткий диск: Intel SSD 530 240Gb
• Блок питания: Corsair RM650

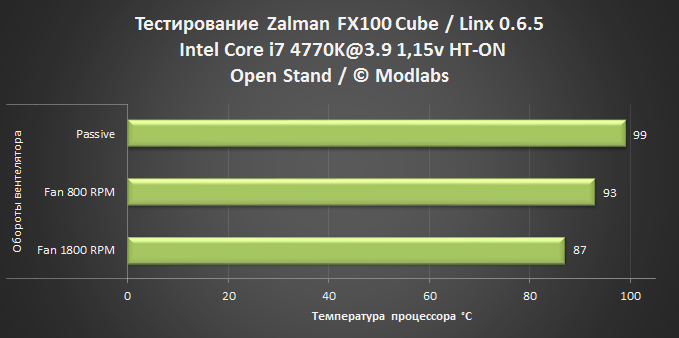

Тестирование FX100 Cube проходило в трех режимах работы:

• Пассивный
• Вентилятор 92мм NOCTUA NF-B9 REDUX  800 Об\мин
• Вентилятор 92мм NOCTUA NF-B9 REDUX  1800 Об\мин

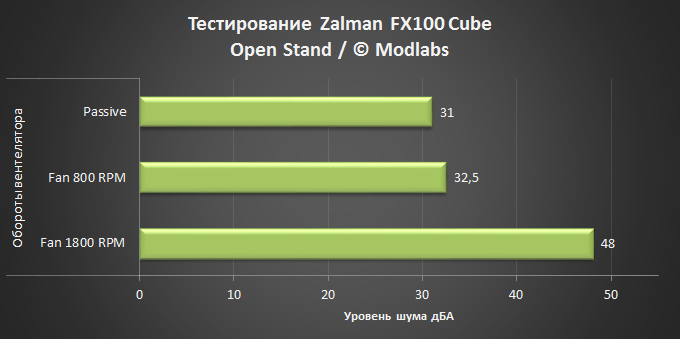

Для измерения уровня шума использовался цифровой шумомер, с расстояния ~10см, минимальной границей измерения шума является 30дБ, уровень шума в помещение равняется 30,5-31,5дБ, данные ниже 33-34дБ можно считать абсолютно бесшумными, погрешность может составлять 1,5-2дБ. Для прогрева CPU использовалась утилита Linx 0.6.5 в течении 10минут при комнатной температуре 27 градусов.

Заключение

После проведенного тестирования и знакомства с данной системой охлаждения у нас осталось двоякое впечатление: Zalman FX100 Cube сделан очень качественно, здесь нет ни каких нареканий к производителю, выглядит он эффектно и довольно-таки добротно. Что не мало важно, его конструкция очень своеобразна и интересна, потому мы просто не могли пройти мимо него. Однако слабая сила прижима у испытуемого образца, и не совсем ровное основание не дали раскрыть весь возможный потенциал конструкции радиатора.  В итоге, мы можем рекомендовать Zalman FX100 в качестве пассивного кулера для процессоров со средним уровнем TPD, а для процессоров погорячее использовать новинку в лице более эффективного Zalman FX70.

Обсудить материал можно на Форуме или в наших группах ВКонтакте и Facebook.

Продолжение мысли, переходящие в действие в виртуальном мире реализуется в основном через два устройства, это – клавиатура и мышь. Сегодня мы поговорим о мыши, а именно о игровом грызуне Zalman ZM-GM4. Игровая мышь это в своём роде продолжение руки геймера и она должна быть идеальной, она должна быть функциональной, она должна быть четкой, она должна быть удобной, она должна быть функциональной, и конечно же она никогда не должна подводить. Именно такой мы понимаем, что есть совершенная мышь.

К слову и для дизайнера, фотографа, видеографа так же важна хорошая функциональная и удобная мышь, судя по себе иногда проводя часы за ретушью фото какой-нибудь обнажённой особы, делая её идеальной, неидеальный грызун заставляет кисть руки уставать. Сегодня мы узнаем на сколько хороша Zalman ZM-GM4 и что от неё можно ждать, стоимость данного ZM-GM4 находится в районе 2300-3000р.

Zalman ZM-GM4. Упаковка и комплектация

«Космомышь» поставляется в черно-красной упаковке с обилием информации, я думаю, что раздел с описанием коробки мы пропустим как можно быстрее.

Упаковка имеет строение книжки, на развороте нас ждет много информации и сама ZM-GM4 под прозрачным пластиком.

Комплектация, по мимо манипулятора: диск с ПО, инструкция пользователя, коробочка для грузиков.

Коробочка для грузиков сделана из металла, открывается простым нажатием.

Zalman ZM-GM4. Внешний вид и особенности

ZM-GM4 имеет космический образ, выглядит он необычно и весьма привлекательно, качество пластика хорошее и на ощупь пластик приятный. Грызун подключается по средствам интерфейса USB, кабель не съёмный в тканевой черно-синей оплётке длиной 1.8 м, USB коннектор позолочен.

С левого края есть три боковые кнопки, расположены они удобно и ещё видно шестигранный болт для регулировки размера грызуна.

С правого края кнопок не предусмотрено, только шестигранный болт, так же для регулировки размера.

На задней части ZM-GM4 присутствует, шестигранный болт все для тех же целей регулировки. А так же можно найти чуть ниже специальный ключ, о ключе и болтах подробно далее.

Вид спереди, перед нами: две большие основные клавиши, кнопка переключения DPI, индикатор DPI, колесо и функциональная клавиша.

Вид сверху открывает нашему взору, отсек с грузиками, отсек закрыт на шестигранный болт.

Вид снизу даёт доступ к лазеру, и можно увидеть на сколько большая у космомыши площадь соприкосновения с поверхностью.

Специальный ключ служит для регулировки по размеру руки, он выкручивается из металлического основания.

Регулировка боковых частей даёт такой результат, мышь становится очень широкой.

Так же присутствует регулировка длины.

Приведу ниже наглядный пример с минимальной и максимальной длиной в тесте с линейкой.





Модуль, регулирующий длину съёмный.

Признаемся честно, из-за наличия множества вариантов, регулировка дело не самое приятное и долгое, но всё же немного увлекательное. Вскрывая отсек с грузиками мы можем регулировать вес.

Всего шесть грузиков и он выкрашены в золотой цвет. Так же надо учитывать, что вес ключа примерно равен весу одного грузила, и фактически регулировку веса ZM-GM4 обеспечивают 7 частей :).

Zalman ZM-GM4. Программное обеспечение

Дополнительно, в комплекте с грызуном идет GM4 Gaming Mouse Driver. Программа позволяет настроить три профиля, запрограммировать клавиши на выполнение нужных вам функций и изменить настройки профиля DPI с шагом 200DPI, максимальная скорость 8200DPI.

Программное обеспечение работает исправно, и позволяет довольно гибко настроить ZM-GM4.

Ощущения от работы

К сожалению, для меня мышь оказалась не самой удобной. Как бы я её не пытался подстроить под себя, кисть уставала после 10 минут работы и я возвращался к своему Razer Lachesis Banshee Blue, 4000dpi. Если в играх Zalman ZM-GM4 для меня была ещё более-менее терпима и можно было бы привыкнуть. Но при редактировании фото было действительно неудобство, возможно виной тому большая площадь соприкосновения с поверхностью. Для себя я не могу выбрать этого грызуна, увы, мне понравилась его функциональность внешний вид, но вот продолжением моей руки он не стал.

Заключение

Zalman ZM-GM4, бесспорно красивый продукт с богатой функциональностью, который казалось бы может подойти к любой руке, но нет, мышь с характером, мышь на любителя! Конечно, субъективизм здесь есть и без него ни куда. Однозначно рекомендовать ZM-GM4 к покупке я не могу, но и сказать, что мышь плохая тем более… Однозначно прощупайте её при покупке и если поймёте, что это ваше, то берите! Во всех аспектах продукт шикарный и заслуживает внимания.
