Как ни пытаются производители систем жидкостного охлаждения пробиться в массы, их старания до сих пор не принесли особого результата. В целом, системы жидкостного охлаждения как были, так и остались решениями нишевыми, интересными лишь энтузиастам или богатым людям, интересующимся получить в своё распоряжение самое-самое. Оптимальным выбором же с точки зрения цены и эффективности можно смело считать воздушные кулеры и поэтому за их производства берутся самые разные компании, от малоизвестных, до хорошо зарекомендовавших себя на рынке. Компания Zalman уже не первый год разрабатывает различные системы охлаждения, основная их часть – воздушные кулеры, один такой продукт и попал ко мне в руки – Zalman CNPS 10X Extreme. Давайте посмотрим на устройство Zalman CNPS 10X Extreme.





Упаковка экстремальной версии Zalman CNPS 10X является как бы продолжением запечатанного в неё продукта. На лицевой стороне коробки вырезано окно, через которое видны лопасти 120 мм вентилятора, а окантовка окошка удачно дополняет данное дизайнерское решение. На лицевой стороне упаковки также располагается небольшая фотография входящего в комплект регулятора скорости вращения вентилятора Zalman CNPS 10X Extreme. Обратная же сторона коробки содержит описание всех особенностей CNPS 10X Extreme, включая и поддерживаемые платформы.

Более полные характеристики CNPS 10X Extreme описаны на боковой стороне коробки. Экстремальная версия CNPS 10X весит немало, целых 920 грамм. При такой массе кулер создаёт существенную нагрузку на материнскую плату. Впрочем, с хорошим креплением это не страшно. Установленный на CNPS 10X Extreme вентилятор способен вращаться со скоростью от 1000 до 2500 тысяч об. мин, уровень шума при этом изменяется в пределах от 20 до 39 Дб.



Открываем коробку. Над контейнером из жёсткого полупрозрачного пластика аккуратно упакованы все элементы, необходимые для установки CNPS 10X Extreme.

Обратите внимание на конструкцию прижимной пластины. По-моему мнению опасного изгиба текстолита платы с таким креплением можно не опасаться. В комплекте поставляется набор крепёжных винтов, инструкция, наклейка и термопаста, а также удлиннитель, позволяющий вынести регулятор скорости вращения вентилятора за пределы корпуса.







Чтобы не помять рёбра или не сломать лопасти вентилятора, кулер Zalman CNPS 10X Extreme погружён в пластиковый контейнер, “обтекающий” кулер точно по форме.





А вот и сам CNPS 10X Extreme. К качеству изготовления кулера претензий нет. Хорошие материалы, аккуратное исполнение, эффектный дизайн. Такой кулер будет весьма неплохо смотреться через прозрачную стенку корпуса. Особый шарм 10X Extrene придаёт чёрное напыление на рёбрах.







Оторвать взгляд от основания Zalman CNPS 10X Extreme довольно сложно. Полировка выполнена на высоте, а дополнительное “тёмное” покрытие завораживает взгляд. Что касается разного рода “выпуклостей” или “вогнутостей”, то на моём образце кулера таких проблем не было.





Режимы работы регулятора скорости вращения вентилятора переключаются при помощи кнопки, которая, в ручном режиме, работает ещё и как реобас. Каждому скоростному режиму соответствует свой цвет светодиода, расположенного рядом с кнопкой-регулятором:

• Красный -> Авто. 100%
• Фиолетовый -> Авто 75%
• Синий -> Авто 50%
• Зелёный цвет -> Ручное управление



Особенности установки

C установкой Zalman CNPS 10X Extreme проблем не возникло. Почти. Единственное, что не очень понравилось, так это несколько ограниченный доступ к винтам из за рёбер кулера. В остальном же порядок. Ставится кулер быстро, чрезмерного изгиба материнской платы не было, ну а удлиннитель реобаса помог разместить его в удобном месте.

Тестирование.

Перед началом тестирования, ознакомьтесь с конфигурацией тестового стенда.



Настройки системы

• частота процессора - 4200 МГц (21x200);
• напряжение на ядре CPU увеличено до 1,33 В;
• напряжение на шине QPI увеличено до 1,33 В;
• Loadline Calibration включена;
• активны все четыре процессорных ядра;
• технология HT включена;
• технология Turbo Boost выключена;
• технология Intel SpeedStep выключена.

Режимы тестирования

• Офисный режим. Замерялась температура при решении типичных офисных задач, таких, как работа с текстом в Word, просмотр интернет страниц, проигрывание музыкальных композиций.
• Игровой режим. Игра в FarCry 2 при разрешении 1920x1200 с активированным 4x полноэкранным сглаживанием и анизотропной фильтрацией.
• Максимальная нагрузка. Система загружается при помощи утилиты OCCT в режиме Linpack x64 + HT.



На графиках указаны температуры самого горячего ядра





На фоне выбранных конкурентов, Zalman CNPS 10X Extreme выглядит в самом лучшем свете. Что будет, если в качестве соперников решению Zalman представить другие модели кулеров? Общая расстановка сил может измениться, однако, как бы не изменился “фон”, суть же остаётся прежней. Кулер Zalman CNPS 10X Extreme способен охладить пыл прилично разогнанного процессора Core i7 под разъём LGA1366, а значит для более холодные CPU этот охладитель подойдёт ещё лучше, ведь даже при максимальной нагрузке на разогнанный Core i7 950, самое горячее ядро подопытного “камня” разогревается чуть меньше 90 градусов по Цельсию.

Что же касается уровня шума Zalman CNPS 10X Extreme, то при максимальных оборотах на открытом стенде он выделяется на фоне остальных компонентов. В корпусе уровень шума будет ниже, однако и при таких условиях бесшумным кулер назвать вряд ли получится.

Выводы.

Кулер Zalman CNPS 10X Extreme является хорошим решением для тех, кто любит стабильный разгон CPU и при этом чутко относится к внешнему виду своего компьютера. При этом, инженеры Zalman позаботились и об удобстве сборки системы с CNPS 10X Extreme и об удосбстве управления кулером, что также немаловажно. Единственное, на что стоит обратить внимание при покупке, так это на отсутствие поддержки современного разъёма LGA2011, ждём новых модификаций от Zalman.

Для чего нужны большие корпуса? Правильно, для того, чтобы вмещать в себя много мощного железа. Как правило, чтобы разместить в системе несколько жёстких дисков, пару-тройку топовых видеокарт, внешнюю звуковую карту, да ещё и производительный процессорный кулер или систему жидкостного охлаждения нужно очень много места. Более того, нужен ещё и определённый запас вместительности, чтобы установленные компоненты чувствовали себя комфортно с точки зрения температуры а также, разумеется, для возможности дополнительного расширения – мало ли что захочется поставить внутрь системы спустя пару месяцев. Конечно, корпуса средних размеров, зачастую, рассчитаны на установку крутого железа, однако, запаса не всегда хватает на будущее, да и когда система битком набита железом отводить тепло от “разгорячённых” компонентов становится сложнее. В общем, для тех, кому нужен простор и “размах” компания Zalman выпускает просторные корпуса типа Full-Towerб один из которых я взял на тест. Сегодня мы познакомимся с корпусом Zalman GS1000 SE.





Корпус Zalman GS1000 SE поставляется в большой картонной коробке, оформленной в чёрно-зелёных тонах. Производитель с успехом использовал все полезные площади упаковки, разместив на лицевой, обратной и боковых её частях не только фотографии корпуса, но и информацию обо всех его технических особенностях.





Вскрываем коробку. Корпус заёрнут в полупрозрачную плёнку и зажат пенопластовые тиски. Типичная и достаточно надёжная упаковка. При соблюдении элементарных правил транспортировки с корпусом ничего не случится.

Ну что же, пора знакомиться с Zalman GS1000 SE . Начнём, пожалуй, с его технических характеристик:

ПАРАМЕТР	ЗНАЧЕНИЕ
Тип	BigTower
Форм-фактор	Extended АТХ
Размеры (ШхВхГ)	260 х 570 х 640 мм
Размещение блока питания	Горизонтальное в нижней части корпуса
Количество отсеков 5.25"	4 (с возможностью установки 1 внешнего устройства 3.5" и 1 внутреннего 3.5")
Количество отсеков 3.5"	Нет
Количество внутренних отсеков	6 3.5"
Органы управления и индикации	Кнопка Power Индикатор Power
Вентиляция	1 вентилятор x 120 мм на задней стенке  1 вентилятор x 120 мм на верхней стенке 1 место для вентилятора x 120 мм на верхней стенке 2 места для вентиляторов x 120 мм на нижней стенке Отверстия для вентиляции на задней стенке
Особенности конструкции	Съемные боковые панели 2 разъема USB, 2 звуковых разъема AC'97/HD Audio и разъем IEEE1394 на верхней панели Салазки для HDD с внешним доступом Секция блока питания с системой легкой установки, позволяющая при помощи резиновых роликов легко установить блок питания
Гарантированная длина плат расширения	345 мм
Масса	17.40 кг





Первое знакомство с экстерьером корпуса вызывает исключительно положительные эмоции. Современный технологичный дизайн не режет глаз острыми линиями,  наоборот, радуют аккуратные и мягкие контуры GS1000 SE. В то же самое время корпус не перегружен деталями. Я, конечно, не специалист в области дизайна, но мне кажется, Zalman GS1000 SE будет уместно смотреться не только в современном интерьере, для которого свойственна лёгкость и простота оформления, но и в интерьере классическом.





Боковые стенки Zalman GS1000 SE прикручиваются барашковыми винтами, которые можно завинчивать  без использования отвёртки, ну а тем, кто хочет основательно закрепить стенки, могут дожать винты отвёрткой. Для удобства демонтажа стенок корпуса предусмотрены элегантные ручки из прочного пластика.





В верхней части Zalman GS1000 SE располагаются вентиляционные отверстия, через которые силами “потолочного” вентилятора (вентиляторов) из корпуса отводится нагретый воздух. Чуть ниже расположены отверстия для протяжки шлангов системы жидкостного охлаждения. Кстати, в отличие от протестированного мною недавно корпуса Zalman MS1000-HS2, здесь установка радиатора СВО на верхней крышке корпуса как минимум будет выглядеть не очень разумно в силу особенности конструкции. Так что остаётся лишь один вариант – крепить радиатор СВО напротив вентилятора, расположенного с тыльной стороны корпуса.





Панель выводов наполнена металлическими заглушками, которые, впрочем, не являются сплошными. Каждая заглушка оснащена набором отверстий для вентиляции. Прямо над устройствами расширения также располагается вентиляционная решётка.





Из элементов управления на корпусе Zalman GS1000 SE находится лишь кнопка включения питания. Аппаратная кнопка перезагрузки отсутствует. Решение спорное конечно, на мой взгляд, несмотря на хорошую отказоустойчивость современных систем  Reset на корпусе всё ещё является нужным элементом.





Под пластиковой крышечкой, расположенной в верхней части лицевой стороны корпуса, находятся два разъёма USB 2.0, один порт FireWire 1394 и выходы под микрофон и наушники. По своему опыту скажу, что разъём FireWire для многих, если не для большинства – абсолютно бесполезен, лучше бы на его месте был eSATA порт. Также отмечу, что между портами USB расстояние недостаточно большое, из за чего не очень удобно включать сразу два “пухленьких” устройства. Но это, в принципе, не особо критично.





Как и MS1000-HS2, корпус Zalman GS1000 SE оснащён специальными отсеками, через которые осуществляется установка жёстких дисков. К сожалению, в случае с GS1000 SE без открытия боковой крышки подключение HDD невозможно, однако, процесс установки всё равно крайне прост.





Нажимаем кнопку, вынимаем поддон для HDD, нажимаем на пластиковые зажимы и отстёгиваем стенку, вставляем жёсткий диск, щелчок и всё, остаётся только задвинуть салазки в соответствующий отсек. Никаких дополнительных действий для монтажа жёсткого диска в салазки не требуется. После останется лишь подвести питание и подключить SATA кабель.





Открываем боковую стенку. Внутри Zalman GS1000 SE выглядит добротно. Качественная сталь, вальцованные  края, пластиковые контуры в “кабельных тоннелях” – всё это говорит о том, что в процессе сборки проблем быть не должно. Обратите внимание на то, что корпус разделён на две зоны. Внизу – место для блока питания, выше – основной отсек, в котором размещается материнская плата и платы расширения. Такое распределение отсеков стало нормой для современных Hi-End решений.





Крепления пятидюймовых устройств максимально надёжны, даже не смотря на то, что для их фиксации используются винты. Прикручивать устройства можно и руками, не прибегая к помощи отвёртки, при этом, в отличие от пластиковых зажимов при “безвинтовом” подходе, здесь всё крепится более основательно.





В верхней части корпуса, прямо за (и над) тем местом, где должен располагаться процессорный кулер, установлена пара 120 мм вентиляторов. Очень хорошее решение, так как вне зависимости от конструкции  кулера, отвод тепла от CPU и вывод его за пределы GS1000 SE будет происходить максимально быстро. Кроме того, есть возможность установки дополнительного 120 мм вентилятора прямо под “крышей” GS1000 SE.

Также, если вы обратите своё внимание на фотографию выше, увидите, что все платы расширения прикручиваются к каркасу корпуса при помощи барашковых винтов. Как я уже отмечал ранее, такой подход обеспечивает очень надёжное крепление.





Как и в случае с корпусом Zalman MS1000-HS2, Zalman GS1000 SE готов к приёму на борт SSD дисков.





Доступ к контактным площадкам жёстких дисков максимально прост, как и в случае с большинством корпусов, здесь никаких неприятных сюрпризов для нас нет. Более того, при подключении HDD можно и даже нужно использовать специальные шахты для прокладки кабелей, чтобы они не путались между собой и не мешали движению потоков воздуха внутри корпуса.





Обращу ваше внимание на один очень важный момент. По умолчанию в корпусе Zalman GS1000 SE не предусмотрена установка вентилятора, охлаждающего корзины с жёсткими дисками! Перед тем, как устанавливать  в систему набор из 4-6 горячих HDD, данный факт обязательно стоит учесть.

Возможно, производитель решил, что полуоткрытая конструкция корзин HDD позволит вентилятору, установленному в полу корпуса сразу за жёсткими дисками, несколько снизить их температуру, но, на мой взгляд, вряд ли это поможет в охлаждении. В данном случае, самым надёжным решением будет демонтаж нижней корзины и установка на пол ещё одного вентилятора, который будет дуть прямо на вторую корзину с HDD. Правда, тогда придётся пожертвовать возможностью установки дополнительных “винтов”.





Для закрепления блока питания необходимо снять специальную заглушку, к которой приделана металлическая ручка. К заглушке прикручивается блок питания, который затем  въезжает в корпус и занимает своё законное место в нижней его части.





Кстати, как и вверху GS1000 SE, в нижней части корпуса есть место для крепления двух 120 мм вентиляторов. Это хорошо. Плохо то, что здесь, в отличие от MS1000-HS2 отсутствуют пылевые фильтры. Это, на мой взгляд, весьма критично, учитывая количество пыли, которое обычно поступает через днище корпуса, в случае, если там установлены вентиляторы.





Корпус Zalman GS1000 SE укомплектован всем необходимым для успешной сборки системы.

 Здесь есть:

• пара подставок с прорезиненным основанием
• удлинитель провода питания CPU
• набор стяжек для кабелей
• набор крепёжных винтов
• пластинка переходник в пятидюймовый отсек для установки 3.5 дюймовых устройств вроде кард-ридера или FDD

Ну вот, теперь пора собирать систему:





Вот так выглядит компьютер, собранный в корпусе Zalman GS1000 SE. Обратите внимание на то, сколько ещё свободного места осталось внутри! Разумеется, если бы в системе была установлена СВО, шланги и стяжки съели бы больше пространства, однако, как мне кажется, это не помешало бы установки в систему дополнительных компонентов.

Тестирование.

Тестирование проводилось на ПК следующей конфигурации:

Тестовый стенд номер 1 (Замеры температуры)
Процессор	AMD FX 8150 (Спасибо AMD)
Система охлаждения CPU	GlacialTech Igloo H50 (Спасибо IT Labs)
Материнская плата	ASUS Sabertooth FX 990 (Спасибо ASUS)
Оперативная память	2x2048 Мбайт Kingmax DDR-3 1600 (Спасибо IT Labs)
Видеокарта	ASUS GeForce GTX 560 Ti DirectCU II (Спасибо ASUS)
Жёсткие диски	Seagate Barracuda 250 Гбайт
DVD привод	Нет
Блок питания	Antec Quattro 1200 Вт Extreme

• Температура в помещении составляла 27 градусов Цельсия и была неизменна на протяжении всего времени тестов. Двери и окна в помещении не открывались.
• Охлаждение в корзине HDD работало на минимальных оборотах
• Тестирование проходило в режиме максимальной нагрузки, на неразогнанной системе.
• Для тестов использовались приложения:
• --- wPrime
• --- 3Dmark Vantage Extreme
• --- HD Tune



Само по себе тестирование системы в корпусе и на открытом стенде занимает не очень много времени, поэтому оно было проведено в первую очередь. После окончания всех тестов стало понятно, что разница в температуре с открытым стендом минимальная – 1-2 градуса Цельсия. Жёсткие диски чувствовали себя комфортнее внутри корзинок Zalman GS1000 SE, правда, только при установке дополнительного вентилятора вместо нижней корзины с HDD, без вентилятора HDD внутри корпуса Zalman GS1000 SE нагрелся на 2 градуса больше.



Выводы.

Компьютерный корпус Zalman GS1000 SE определённо должен прийтись по вкусу тем ценителям компьютерного искусства, которые не готовы платить дорого за корпус, но хотят получить приличное Full-Tower решение. Как мне кажется, корпус Zalman GS1000 SE вполне подходит на эту роль. Здесь и качественные материалы, и удобство сборки системы, и лёгкий доступ ко всем компонентам. Плюс ко всему, те, кто захочет избавиться от проводов, сделают это без труда благодаря наличию специальных шахт для прокладки кабелей. Однако  есть у этого корпуса и недостатки, например, отсутствие пылевых фильтров на нижних вентиляторах, а также трудности при установке вентиляторов для HDD.  В остальном же, не считая мелочей, корпус не вызвал нареканий. На мой взгляд, Zalman GS1000 SE вполне стоит своих денег (На момент написания статьи его стоимость колеблется в пределах 4800-5000 рублей.).

Анонсированный ранее в этом месяце процессорный охладитель CNPS10X Optima от корейской компании Zalman наконец начал появляться в интернет-магазинах и теперь доступен для предварительного заказа. Кулер станет доступен покупателям уже в январе будущего года, имеет башенную конструкцию, поддерживает технологию Direct Touch Heatpipe (DTH) и совместим с процессорами Intel LGA 1155/1156/1366/775 и AMD Socket FM1/AM3+/AM3/AM2+/AM2.

Новинка имеет габариты 132 (Д) x 85 (Ш) x 152 (В) мм, весит 630 грамм, включает в конструкцию четыре медные тепловые трубки с прямым контактом с крышкой процессора, алюминиевым радиатором и одним 120-мм вентилятором FSB (Fluid Shield Bearing) с лопастями Shark Fin. Пропеллер работает с переменной скоростью вращения крыльчатки от 1000 до 1700 об/мин (звуковое давление от 17 до 28 дБА).

Кулер Zalman CNPS10X Optima комплектуется термопастой ZM-STG2M и предлагается покупателям по цене 22,76 евро.

Что нужно продвинутым пользователям, желающим собрать мощный домашний компьютер? Помимо быстрых видеокарт, процессора, памяти и жёстких дисков таким пользователям нужен красивый, функциональный и удобный корпус, в который можно собрать ПК за минимальное время или легко заменить комплектующие. Компания Zalman предоставила нам на тестирование корпус MS1000-HS2, который как раз позиционируется как решение для компьютерных энтузиастов, то бишь профессионалов, знающих, чего они хотят от своего компьютера.  Ну что же, давайте посмотрим, насколько точно продукт Zalman соответствует этому статусу.

Сразу бы хотелось сказать, что в MS1000-HS2 были собраны две системы. Первая система использовалась для тестирования температурного режима, вторая для проверки корпуса на вместительность и удобство сборки. Почему так? Объясню. В нашей тестовой лаборатории есть ряд систем, подобранных для того, чтобы отвечать требованиям времени с точки зрения нагрева, потребляемой мощности и производительности, однако, поскольку такие системы охлаждаются воздухом, назвать их сложными для сборки и установки в корпус язык не поворачивается. Именно поэтому было решено использовать одну из этих систем в качестве базы для замера температуры. Вторая же система представляет собой “набор коллекционера”, на который ваш покорный слуга охотился весьма продолжительное время. Особенность этой конфигурации заключается в том, что коллекционный “конфиг” охлаждается жидкостью, а значит, требует больше места для установки. Именно эту конфигурацию вы увидите на фотографиях уже собранного компьютера, именно она тестировалась во второй и осталась жить в MS1000-HS2. Ну что же, о начинке мы поговорим позже, а сейчас обратим своё внимание на конструкцию корпуса, по ходу материала оценивая его потребительские характеристики. Для начала, ознакомьтесь TTX Zalman MS1000-HS2:

Спецификации Zalman MS1000-HS2

Тип	Mid Tower
Габариты	200 (ширина) x 500 (высота) x 560 (глубина) мм
Масса, кг	12
Материал	Пластик, сталь
Типы материнских плат	Стандартный ATX / Микро-ATX
Поддерживаемые БП	Стандартные  ATX / ATX12V
Поддержка плат расширения	Полноразмерные (300 мм)
Отсеков 5.25"	4
Отсеков 3.5"	6 x S-ATA HDD с функцией горячей замены
Кулеры	Вверху: 2 x 120мм или 140мм кулеры (1 x 120мм установлен) Нижние: 1 x 120мм or 140мм кулер (опция) Задний: 1 x 120мм кулер Внутренний: 2 x 92мм кулера (1 установлен)
Количество слотов расширения	7 разъёмов
Фронтальные порты ввода/вывода	USB x 2, e-SATA x 1, Наушники x 1, Микрофон x 1
Цветовое исполнение	Чёрный / Белый





Упаковка корпуса Zalman MS1000-HS2 оформлена достаточно интересно. Яркие краски и довольно много информации, которая наверняка пригодится будущему владельцу корпуса. Технические характеристики MS1000-HS2 вынесены на боковые части коробки, а вот лицевая и обратная стороны отведены под демонстрацию внешнего вида корпуса, а также на описание его возможностей, как то наличие корзин для жёстких дисков с функцией горячей замены, антипылевых фильтров и т.д. . Корпус Zalman MS1000-HS2 выпускается в двух цветовых решениях, чёрном и белом, посмотрим же скорее какой вариант достанется нам.





Открываем картонную коробку. На самом её верху лежит бокс с аксессуарами, ниже, разумеется, сам корпус который, в свою очередь, бережно завёрнут в мягкий синтетический материал и зажат в пенопластовые тиски. Весьма надёжно, если вы заказываете корпус из другого города, за успех транспортировки переживать не стоит. Уже через защитное покрытие видно, что пришедший на тестирование образец чёрного цвета. На мой взгляд, чёрная модификация смотрится не так красиво как белая, но почти наверняка в использовании окажется более практичной, особенно если корпус стоит на полу, а дома есть маленькие дети….



Набор аксессуаров содержит все необходимые принадлежности для удачной сборки системы, не положили разве что отвёртку J А так есть всё:

• Инструкция
• Набор стяжек и креплений для проводов
• Винты
• Ножки
• Удлинитель проводов питания CPU (актуален, если БП располагается внизу, у нас как раз такой случай)
• Заглушка на переднюю панель корпуса с вырезом под 3.5 дюймовые устройства вроде кард-ридера или флоппи дисковода.





После извлечения корпуса из упаковки, первое слово, пришедшее на ум – добротно. Да, действительно, все части корпуса подогнаны одна к другой, всё выглядит аккуратно, а материалы, использованные при изготовлении, не выглядят дёшево. Кстати, о материалах. При изготовлении корпуса, помимо, естественно, металла (сталь), используется качественный матовый пластик, а также кое-где присутствуют вставки из глянцевого пластика.





Как я и говорил выше, блок питания в MS1000-HS2 можно смонтировать только внизу, под материнской платой. В принципе, решение хорошее, правда не всегда применимое. Например, есть блоки питания, которые не имеют достаточного запаса длины некоторых проводов. В этом случае могут возникнуть проблемы, хотя и вполне решаемые силами различных удлинителей. Например, провод, соединяющий БП  и разъём питания центрального процессора легко нарастить входящим в комплект кабелем.





На лицевой стороне корпуса нет ни единой кнопки. Все элементы управления расположены в верхней части MS1000-HS2. На мой взгляд, это удобно, так как я предпочитаю ставить корпус на пол. Впрочем, даже при установке на стол или тумбу рядом со столом такой вариант расположения элементов управления вполне уместен. Кнопка питания слегка утоплена в панель корпуса, изготовлена она из твёрдого пластика, глянцевая, приятная на ощупь. В свою очередь кнопка перезагрузки скрыта под откидной крышечкой, рядом с разъёмами для подключения наушников, микрофона, парой портов USB 2.0 и одним eSATA. Такое расположение весьма логично и удобно, ведь современные системы в большинстве случаев “приходят в себя” без использования аппаратной перезагрузки, а значит на виду такая кнопка не нужна. В общем, производитель сделал всё, чтобы защитить кнопки корпуса от случайных нажатий, но при этом разместил их в легкодоступных местах.





Раз уж я коснулся верхней части Zalman MS1000-HS2, скажу несколько слов о решётке, закрывающей сверху металлический каркас корпуса. Снимается этот кожух достаточно легко: откручиваешь пару винтов и сдвигаешь крышечку – вуаля. Если оставлено стандартное охлаждение, снятие крышки нужно лишь для чистки от пыли, ну а если вы ставите жидкостное, то в углублении, например, можно закрепить радиатор СВО.

Забегая вперёд, скажу,  что я предпочитаю крепить радиатор “водянки” именно туда, хотя этот способ не единственный, очень часто радиатор СВО закрепляют напротив кулера, выдувающего воздух с обратной стороны корпуса, правда, если вы ещё раз взгляните на фото,





становится ясно, почему крепление массивных радиаторов с обратной стороны корпуса напротив воздуховода не очень удобно.





Обратите внимание на панель выводов. Все устройства, установленные в слоты расширения,– крепятся настолько надёжно, насколько это вообще возможно в компьютерном корпусе. Никаких тебе пластиковых “недозащёлок” и хлипких алюминиевых зажимов - отлично!





Пока мы не забрались внутрь, посмотрим на ещё одну деталь MS1000-HS2 – ножки, точнее, не просто ножки, а две подставки с прорезиненными подошвами.  Если вы посмотрите на фото выше, в основании корпуса можно увидеть сходство с элементами, используемыми при оформлении классической мебели. Отмечу, что эти подставки стоит монтировать в самую последнюю очередь, поскольку после их закрепления, если попробовать сдвинуть системный блок, подставки вылезают из крепёжных пазов. Перемещать корпус после закрепления подставок лучше на руках.





Совершенно очевидно, что на любой горизонтальной поверхности достаточно быстро скапливается пыль. Всю эту пыль собирает вентилятор, установленный в основании MS1000-HS2, однако, чтобы обезопасить содержимое системного блока от пыли инженеры Zalman предусмотрели специальные фильтры, которые можно извлечь  для чистки после снятия специальной решётки в основании. Полезно, но…. Дело в том, что сначала решётку надо открутить, предварительно положив корпус на бок или перевернув, а это не совсем удобно. Лучше, когда подобные фильтры снимаются простым сдвигом защитной крышки в ту или иную сторону.





Итак, открываем Zalman MS1000-HS2. Стенки прилегают к каркасу корпуса просто великолепно. Все детали подогнаны, одеваются легко, равно, как и снимаются, при этом нет ощущения расхлябанности. Также радует покрытие стенки, закрывающей “железную” часть корпуса, оно призвано частично гасить нежелательные шумы, издаваемые системами охлаждения устройств. Кстати, крепятся стенки барашковыми винтами, так что для открытия корпуса отвёртка не нужна.





Несмотря на то, что перед нами Mid Tower решение, ощущение простора после открытия корпуса никуда не девается.





Ощущение простора никуда не девается даже после установки полноразмерной ATX платы, место хватит для всего оборудования. Начнём мы, пожалуй, с установки кулеров. По умолчанию в Zalman MS1000-HS2 установлены три вентилятора. Один на задней стенке, напротив процессорного разъёма, второй в “потолке” корпуса, также над процессорным разъёмом и, наконец, третий охлаждает корзину с жёсткими дисками, установленную во фронтальной части MS1000-HS2. Однако, это ещё не всё. Вы самостоятельно можете установить ещё три “вертушки” на соответствующие свободные места.





Один вентилятор ставится вниз, он должен забирать прохладный воздух из под днища корпуса. Такой же можно установить вверху, прямо напротив него. Поддерживаемые типоразмеры – 120 и 140 мм.





И, наконец, последний вентилятор ставится напротив второй корзины с жёсткими дисками. Прошу обратить внимание на реализацию креплений для HDD. Здесь у продукта Zalman есть все шансы сорвать овации читателей, но обо всём по порядку. Мы говорили о вентиляторах, так вот, они подключаются к стандартному 3-х контактному разъёму, однако для того, чтобы запитать от него кулер, требуется подключить Molex разъём к плате корзины. От этого разъёма питается не только кулер, но и жёсткие диски, установленные в корзину. Справа на фото вы видите регулятор скорости вращения вентиляторов, охлаждающих HDD – весьма полезная штука. Если вдруг вы установите шесть горячих SATA дисков, хорошее охлаждение, уж поверьте, пригодится, а переключатели оборотов помогут в “раскрутке” кулеров на все 100% J Во всех остальных случаях, когда корзины не забиты или установлены холодные HDD, для комфортной работы достаточно минимальных оборотов вентиляторов.





Снаружи процесс установки жёстких дисков до безобразия прост. Особо подчеркну, что это первый корпус из тех, что я встречал, в который жёсткие диски можно устанавливать с удовольствием, не переживая о том, что сейчас надо будет накручивать винты, царапать боковины HDD вставляя их в металлическую корзину со слегка вогнутыми стенками и т.д. Здесь всё элементарно. Нажал пальцем на крышку нужной корзины, откинул её, отщёлкнул контейнер, поставил HDD, зажал пластиковыми креплениями, вставил  диск и закрыл контейнер. Ни тебе возни с винтиками, ни вереницы проводов SATA питания. Да и доступ к HDD возможен в любое время.





Крепление прочих трёхдюймовых устройств тоже продумано, более того, всё готово даже для 2,5 дюймовых SSD накопителей. К слову, с распределением кабелей тоже проблем нет, в большинстве случаев внутри Zalman MS1000-HS2 протянуть провода не проблема. В большинстве, но не всегда. К этому мы ещё вернёмся.





Монтаж пятидюймовых устройств проблем не вызывает. По крайней мере, мой штатный DVD привод и LCD дисплей от Asetek Waterchill XE встали как влитые, вот только потом дисплей я снял за ненадобностью и водрузил на его место реобас от всё той же компании Zalman.





Процесс крепления устройств: сначала они были зажаты пластиковыми креплениями, а потом, для верности, прикручены винтами к стальному каркасу. Всё.





Едем дальше. Подключаем провода от элементов управления корпуса и соединяем USB разъёмы с соответствующими разъёмами материнской платы. Теперь можно приступать к установке системы охлаждения. И тут есть о чём рассказать.





Сперва мною был установлен штатный радиатор от Asetek Waterchill XE. Этот радиатор охлаждается двумя 80 мм вентиляторами и его с запасом хватает для отвода тепла от AMD Athlon 64 FX 51, видеокарта осталась со штатным кулером, равно как и мост материнской платы Gigabyte K8NXP-940, несмотря на наличие соответствующих водоблоков. Так вот, этот радиатор можно закрепить в моём излюбленном месте (на потолке корпуса) только изобретая крепление из подручных средств, поскольку стандартные крепления для вентиляторов рассчитаны на 120/140 мм кулеры и, даже продев длинные винты, закрепить аккуратно радиатор с парой “восьмидесяток” ну никак не получалось. В результате была собрана простейшая металлическая подставка, которая и стала опорой для моего радиатора. Не совсем эстетично, но пока лучше не придумал.





Поставил водоблок, установил помпу, собрал контур и залил водой. Тестовый запуск с видеокартой Matrox. Всё герметично, проблем с протечками нет. Однако, не всё так гладко. Дело в том, что установленный мною блок питания Antec Quattro 1200 Вт (прим. Ред. – другого БП для этой уже не молодой системы не нашлось, единственная наличествующая альтернатива в виде БП FSP Optima на 650 Вт сгорела за несколько часов до начала сборки этой системы) хоть и имеет модульную структуру, смог забить днище корпуса даже неотсоединяемой частью проводов. А ведь есть ещё помпа из комплекта Asetek Waterchill XE, которая также имеет приличные размеры, поскольку помимо своих основных функций она поддерживает USB управление и позволяет подключать к себе дополнительные вентиляторы…. Всю эту логику нужно где-то размещать, да и встроенного в помпу водяного бачка никто не отменял… В результате, грамотно уместить такую конструкцию без пережатий и изломов шлангов/проводов удалось лишь после тщательного распределения всех соединяющих элементов внутри корпуса.  Результат ниже:





Ещё буквально пару штрихов и внутри будет полный порядок, но даже сейчас видно, что корпус с лёгкостью закроется.





Как я и говорил в начале статьи, для тестирования корпуса в нём были собраны две системы. Первая – для теста температуры, вторая для проверки вместимости и удобства распределения компонентов. Для порядка приведу конфигурации обеих систем:



Тестовый стенд номер 1 (Замеры температуры)
Процессор	AMD Phenom II X4 980
Система охлаждения CPU	Zalman CNPS 10X Extreme
Материнская плата	MSI 790FX-GD70
Оперативная память	2x2048 Мбайт Kingmax DDR-3 1600
Видеокарта	Leadtek GeForce GTX 295
Жёсткие диски	2x Seagate Barracuda ES2 (2x 1 Тбайт) RAID0
DVD привод	HP DVD+/-RW
Тестовый стенд номер 2 (Тест вместимости и удобства сборки)
Процессор	AMD Athlon 64 FX 51
Система охлаждения CPU	Asetek Waterchill Extreme
Материнская плата	Gigabyte K8NXP-940
Оперативная память	2x2048 Мбайт DDR-400
Видеокарта	Gigabyte GeForce FX 5950 Ultra
Жёсткие диски	2x Hitachi 80 Гбайт RAID0
DVD привод	HP DVD+/-RW

• Температура в помещении составляла 27 градусов Цельсия и была неизменна на протяжении всего времени тестов. Двери и окна в помещении не открывались.
• Охлаждение в корзине HDD работало на минимальных оборотах
• Тестирование проходило в режиме максимальной нагрузки, на неразогнанной системе.
• Для тестов использовались приложения:
• --- wPrime
• --- 3Dmark Vantage Extreme
• --- HD Tune



Само по себе тестирование системы в корпусе и на открытом стенде занимает не очень много времени, поэтому оно было проведено в первую очередь. После окончания всех тестов стало понятно, что разница в температуре с открытым стендом минимальная – 1-2 градуса Цельсия. Жёсткие диски чувствовали себя комфортнее внутри корзинок Zalman MS1000-HS2, а вот видеокарта, процессор и материнская плата первого тестового стенда оказались немножечко холоднее на “свежем воздухе”.

Выводы:

Корпус Zalman MS1000-HS2 произвёл очень приятное впечатление. Качественные материалы, удобная и надёжная схема крепления устройств, отсутствие люфта разных частей корпуса – всё это заставляет серьёзно задуматься о приобретении MS1000-HS2. Найденные у данной модели недочёты абсолютно некритичны, поскольку с ними придётся сталкиваться по минимуму. Что же касается вместимости, то для Mid Tower решения корпус показал себя с хорошей стороны, главное – аккуратность при сборке. Единственное, что немного огорчает, так это не самая продуманная конструкция креплений для тех, кто будет использовать СВО, впрочем, и тут выходы имеются. Могу сказать одно – этот корпус будет новым домом для одного из моих коллекционных компьютеров.

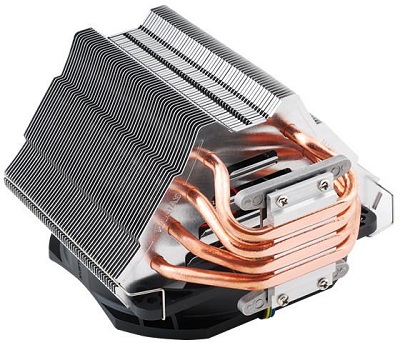

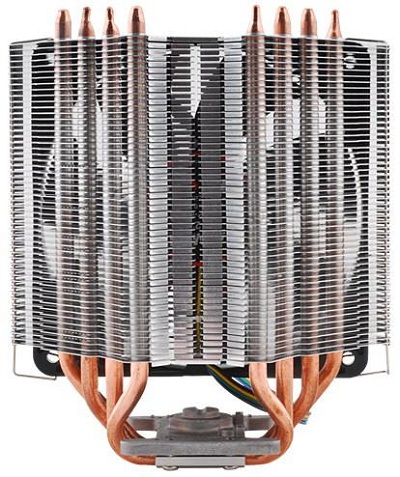

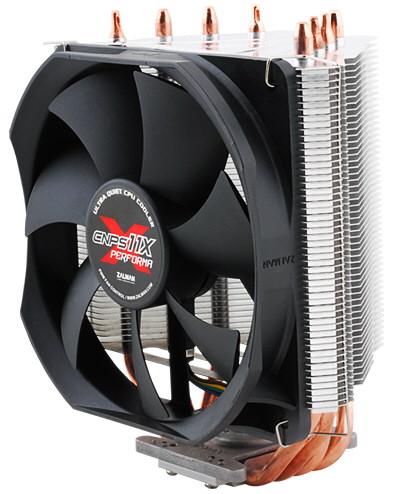

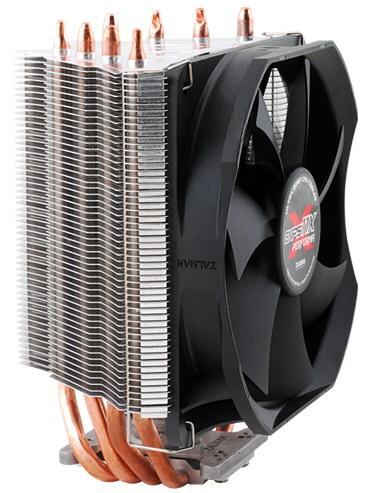

Известная южнокорейская компания Zalman Tech продолжает расширять ассортимент своих систем охлаждения для компьютерных систем. Сегодня азиатский производитель порадовал своих поклонников анонсом процессорного кулера под названием CNPS11X Performa, который будет совместим как с актуальными чипами LGA1155/1156/1366/775 и Socket AM2/AM2+/AM3/FM1,  так и предстоящим семейством CPU Intel Sandy Bridge E на сокете LGA2011.

Новый продукт специалистов Zalman Tech имеет габариты 135 (Д) x 80 (Ш) x 154 (В) мм, весит 450 грамм и состоит из алюминиевого радиатора, собранного из V-образных тонких пластин, четырех медных тепловых трубок, которые находятся в непосредственном контакте с крышкой процессора и 120-мм вентилятора Long Life Bearing, который характеризуется переменной скоростью вращения крыльчатки в пределах 1000 – 1600 об/мин и звуковым давлением от 17 до 26 дБА.

Кулер Zalman CNPS11X Performa комплектуется фирменной термопастой CNPS11X Performa и в настоящее время доступен для предварительного заказа по цене €29; на прилавки магазинов он попадет в конце месяца.
