Компания AMD готовит к запуску очередной процессор FX Series с разблокированным множителем

Рубрики: Новости индустрии
Метки: | | |
Дата: 25/06/2014 09:57:59
Подписаться на комментарии по RSS

Накануне стало известно о том, что компания AMD планирует представить очередной настольный процессор серии FX с разблокированным множителем. Снимок предстоящей новинки, которая будет поставляться с жидкостной системой охлаждения, был опубликован в эти выходные одним из сотрудников Advanced Micro Devices. К нашему сожалению, фото не позволяет разузнать номер модели, неизвестными остаются также характеристики и дата поступления чипа в продажу.

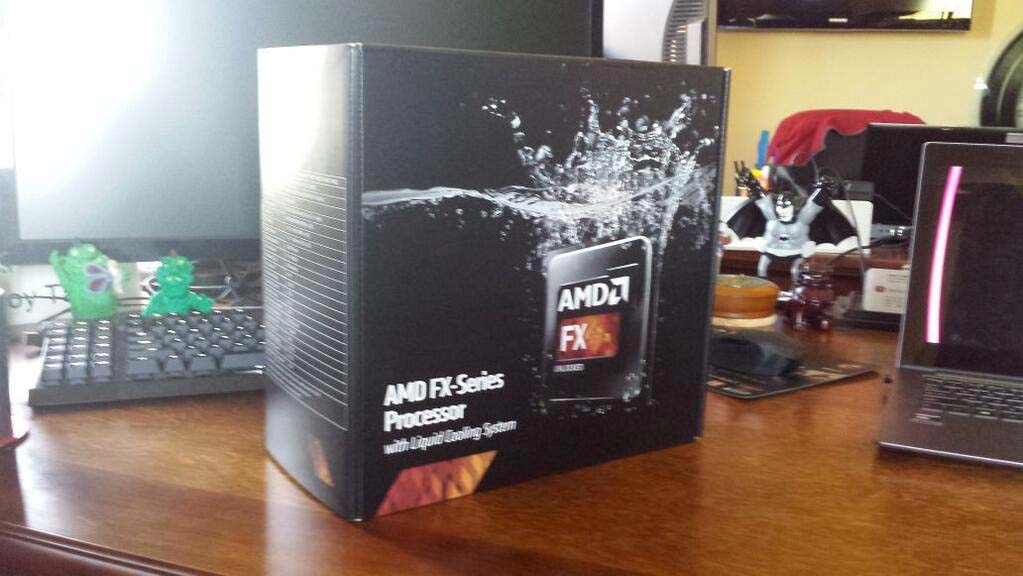

AMD FX

Помимо этого в Сети ходят слухи о том, что AMD также планирует расширить линейку микропроцессоров поколения «Vishera» FX Series двумя новыми CPU. Предполагается, что в ближайшем будущем на арену выйдут четырехъядерные модели FX-8310 и FX-8370, совместимые с материнскими платами на сокете AM3+. По имеющейся на текущий момент информации, предстоящие новинки основываются на микроархитектуре Piledriver и включают в себя 8 Мбайт кэша третьего уровня.

Процессор FX-8310 характеризуется энергопотреблением в 95 Вт, FX-8370 более требователен к блоку питания – его уровень TDP составляет 125 Вт. Прочие характеристики будущего пополнения, такие как, например, тактовая частота, пока что неизвестны. Компания AMD пока что не подтвердила существование таких моделей.

Боги против Титанов. Обзор и тестирование ускорителя ASUS ARES II на платформе AMD

<<При всей своей убеждённости современного человека в том, что боги Греции являются только продуктами фантазии и что они нигде и никогда не существовали, все эти боги встают перед нами…. >>

В.Али (RE XVI, 1376, s.v. Mythos)

Введение. Аппаратные особенности.

Есть ли смысл в создании самой мощной в мире графической карты, если основные продажи делаются в среднем ценовом сегменте? Ответ на этот вопрос может быть только один – да! Имидж, знаете ли. Для того, чтобы держаться на плаву, чтобы тебя уважали и о тебе говорили, ты должен делать нечто выдающееся. Вот компания ASUS постоянно стремится поддерживать свой статус выпуском эффектных и технически сложных решений, демонстрирующих в первую очередь высокий инженерный потенциал. Так, совсем недавно, в продажу поступил двухчиповый ускоритель ARES II, выпущенный ограниченным тиражом в 999 экземпляров. Во время анонса этого “графического божества” стало ясно, что и цена его будет “божественной”. На данный момент в московской рознице нам предлагают купить эту карту за 48 тысяч рублей. Очевидно, что очень немногие способны выделить на покупку графического ускорителя такие деньги, а значит, ARES II автоматически становится элитарным решением, владеть которым как минимум престижно, как максимум вы получите одну из самых быстрых и технологичных видеокарт в мире. Давайте посмотрим, на что способна очередная версия греческого бога войны - ASUS ARES II.

Внешний осмотр ускорителя начинается с его упаковки. В нашу тестовую лабораторию ускоритель был доставлен автомобилем, курьер принёс огромную коробку, габариты которой вполне соответствуют оным у системного блока или монитора. Посмотрите на размер, впечатляет?

ASUS ARES II

Распотрошив картонную безликость, обнаружил прекрасно исполненную цветную коробку ASUS ARES II. Как говорится, под маской овечки скрывается волк, да ещё какой. На упаковке нет громких и кричащих надписей, описание всех преимуществ помещается на боковой части коробки, зато каких преимуществ! И если гибридной системой охлаждения и объёмом локальной видеопамяти в 6 Гбайт нас не удивишь, то заявление о том, что перед нами самая быстрая видеокарта – вполне! Учитывая размеры коробки, слова о том, что ARES II быстрее всех, вызывают доверие.

ASUS ARES II

ASUS ARES II

Дальше – больше. Открываем катонный бокс, а в нём, в пенопластовых тисках и пузырчатой обёртке чемодан из металла и пластика! Вот это упаковка!  Зачастую потратив приличную сумму на приобретение какой-либо вещи, ждёшь внимания со стороны её производителя и не получаешь оного. А ведь хочется прийти домой, открыть коробку и увидеть, что каждая мелочь вложена в комплект не просто так. В случае с ARES II, открывая коробку, сразу понимаешь, что производитель сделал всё, чтобы покупатель столь дорогой вещи остался доволен приобретением.

ASUS ARES II

ASUS ARES II

ASUS ARES II

Лёгкий трепет возникает при открытии чемодана. Неспроста! Внутри, в контейнере, изготовленном из мягкого полимера, находится сам графический ускоритель ASUS ARES II, а также все необходимые для его работы аксессуары. Всё это очень аккуратно разложено внутри по соответствующим ячейкам. Схожим образом в кино преподносят какое-нибудь элитное оружие.

ASUS ARES II

Первый ярус занят его величеством ARES II, блоками его системы охлаждения, а также металлической дощечкой-сертификатом, подтверждающей подлинность данного продукта. Мне достался 387 экземпляр из 999 выпущенных.

ASUS ARES II

ASUS ARES II

ASUS ARES II

Чуть ниже расположились дополнительные аксессуары Ареса. Все они также аккуратно разложены и упакованы. Полный их список таков:

Инструкция по эксплуатации

  • Фирменный компакт-диск с драйверами и утилитами
  • Три переходника питания
  • Мостик CrossFireX
  • Переходник с DVI на HDMI
  • Комплект креплений для вентилятора системы охлаждения
  • 120 мм вентилятор для радиатора СО
  • Фирменная наклейка ASUS на корпус ПК

ASUS ARES II

ASUS ARES II

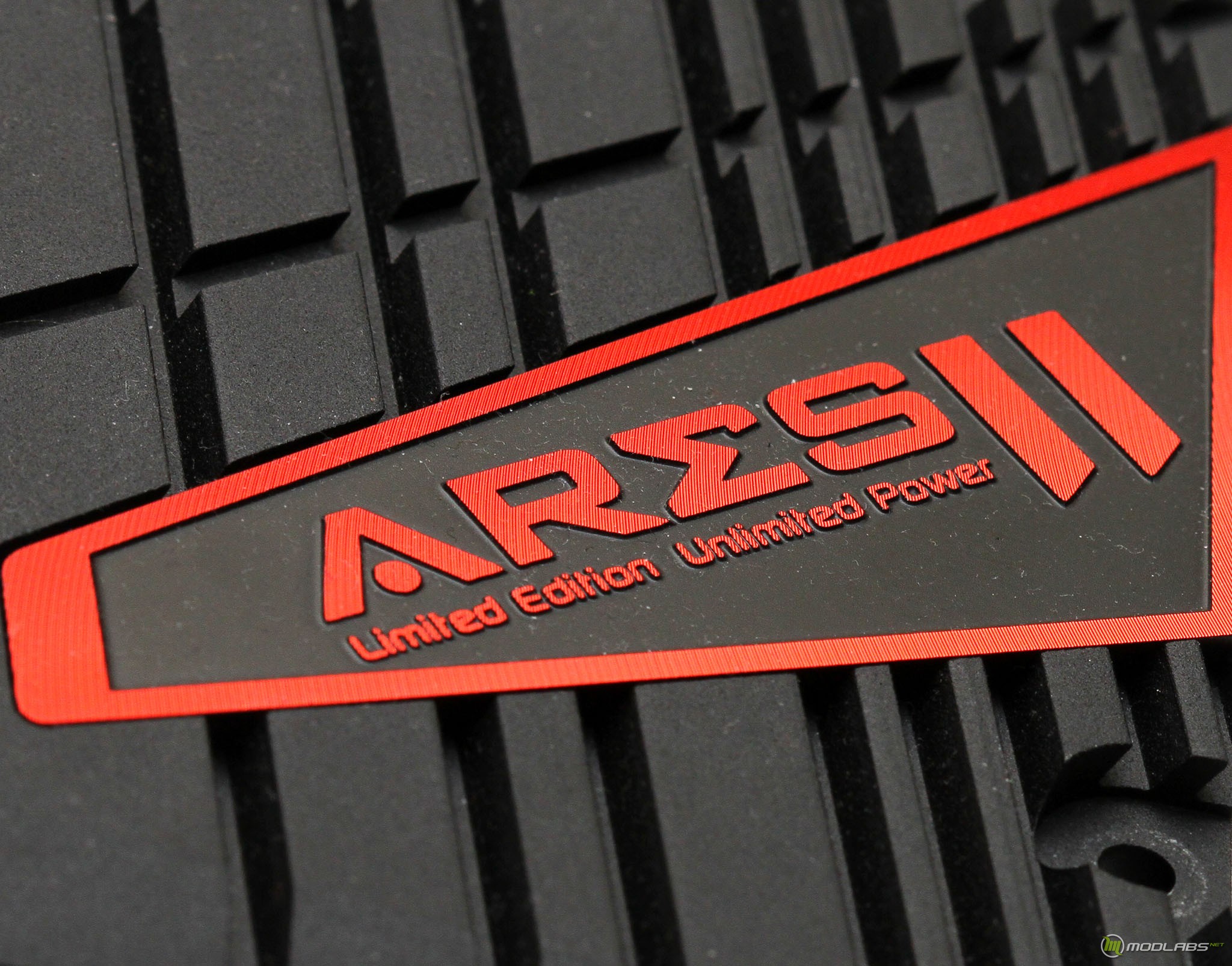

Ускоритель ASUS ARES II изготовлен очень качественно. Печатная плата Ареса закована в броню со всех сторон, никаких прогибов или болтающихся элементов замечено не было. Все разъёмы с открытыми контактными площадками закрыты специальными пластиковыми крышками для предотвращения повреждения или загрязнения контактов.

ASUS ARES II

ASUS ARES II

ASUS ARES II

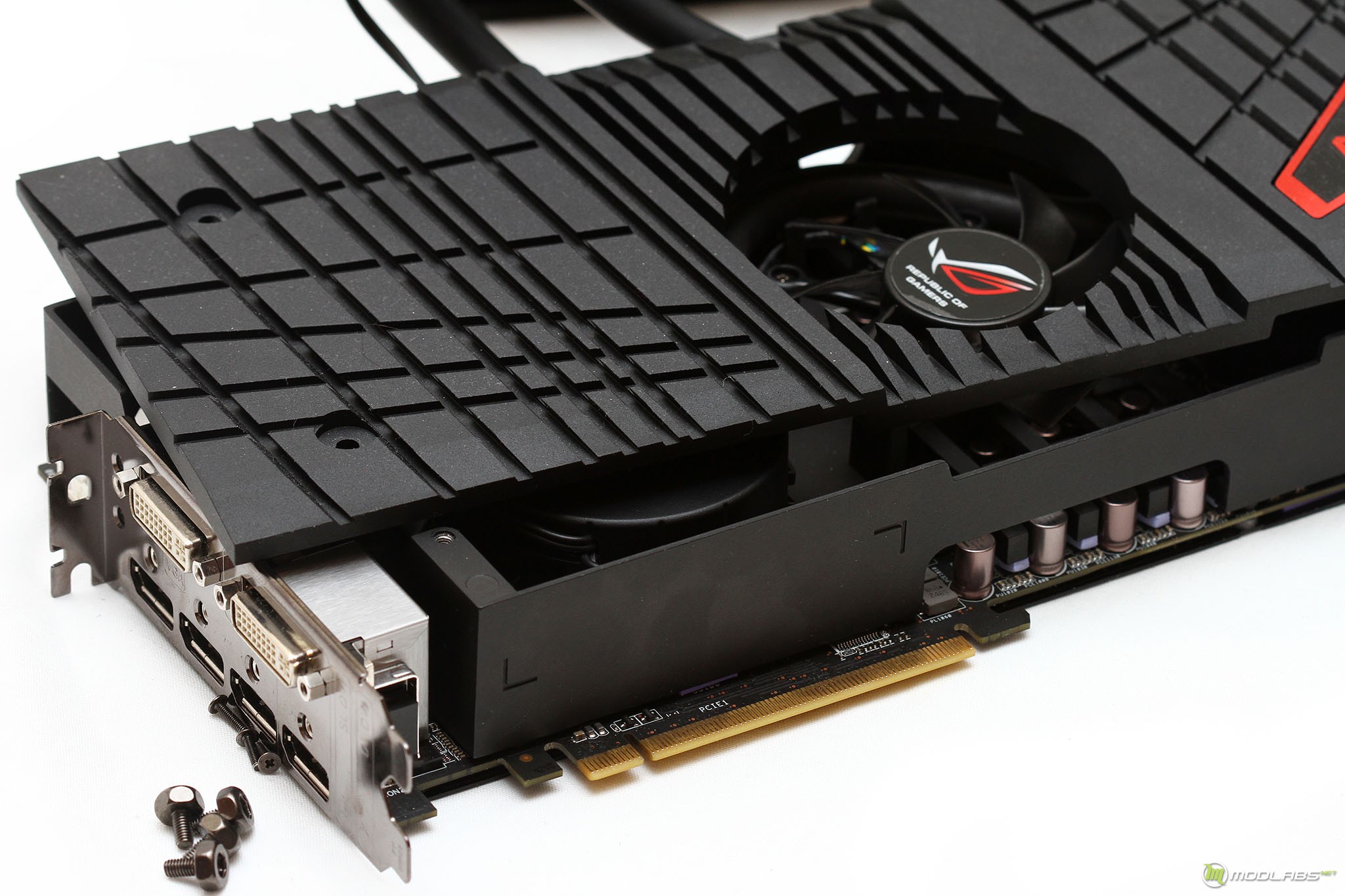

На панели выводов расположилась целая батарея разъёмов - пара DL-DVI, а также 4 полноразмерных выхода типа DP. Чуть ниже выгравирована правильная схема активации дисплеев. Особенность подключения состоит в том, что один из разъёмов DL-DVI переключается в режим SL при совместном использовании с соседним DP. Активация же режима DL-DVI для этого порта отключает один из портов DP, оставляя активными лишь оставшиеся три порта, такое переключение возможно при помощи специального переключателя между BIOS видеокарты с разными настройками.

ASUS ARES II

ASUS ARES II

В верхней части кожуха системы охлаждения находятся два специальных отверстия, через которые выходят трубки СВО, подключённые к радиатору. Через эти же отверстия также выводятся контакты, используемые для подключения вентиляторов, смонтированных на радиаторе СВО, что достаточно удобно, не нужно искать свободные разъёмы на материнской плате, реобасе или использовать новые “хвосты” БП. Радиатор, кстати, весьма качественный.  Он изготовлен с расчётом на монтаж двух 120 мм вентиляторов, оба в комплекте. При монтаже второго вентилятора используйте прилагаемые в комплекте винты. Будьте внимательны, обращайте внимание на насечки, указывающие направление воздушного потока. В случае неправильного монтажа вертушки будут бороться не с нагревом, а друг с другом, что не лучшим образом скажется на эффективности отвода тепла. Глядя на радиатор СВО ASUS ARES II, мне кажется, что для их охлаждения односекционного радиатора, пусть и достаточно толстого, маловато. Разумнее, на мой взгляд, использовать двухсекционный радиатор. Думаю, что на удобства монтажа в большинстве случаев это почти никак не повлияет, а вот на эффективности охлаждения и уровне шума скажется положительно. Другое дело -  Quad CrossFireX связка, которую можно собрать из двух ASUS ARES II. Если в системе два односекционных радиатора, их легко монтировать, а вот пара двухсекционных существенно усложняет задачу.

ASUS ARES II

ASUS ARES II

ASUS ARES II

ASUS ARES II

Обратите внимание, помимо используемой для охлаждения СВО, в центре платы также находится один вентилятор, освежающий атмосферу под кожухом радиатора, поскольку помимо GPU, охлаждением которой занимается СВО, есть ещё элементы питания и чипы памяти, которые тоже выделяют тепло.

ASUS ARES II

Пришла пора рассмотреть внутреннее устройство ASUS ARES II.  Для этого придётся, в первую очередь, снять тяжёлую “лицевую” защиту. Её демонтаж проходит при помощи ключа шестигранника.

ASUS ARES II

ASUS ARES II

Под крышкой скрываются два водоблока со встроенными в них помпами, а также вентилятор, охлаждающий внутреннее пространство под кожухом ARES II. Обращу ваше внимание на то, что оба водоблока и радиатор СВО заправлены на заводе и закольцованы в единый контур.

ASUS ARES II

Продолжаем демонтаж системы охлаждения. Удивительно, но все элементы СО откручиваются без каких-либо проблем при помощи обычной крестовой отвёртки и лишь один винтик, который держит провод питания встроенных в водоблоки помп, требует наличие часовой отвёртки. Учитывая сложность разводки и близость всех элементов между собой, оставлять элементы платы без пассивного охлаждения было бы не разумно. Именно поэтому производитель использовал два радиатора – с лицевой и обратной стороны платы. Эти радиаторы контактируют с элементами системы питания, чипом коммутатором и микросхемами памяти через специальные термопрокладки.

ASUS ARES II

ASUS ARES II

ASUS ARES II

ASUS ARES II

ASUS ARES II

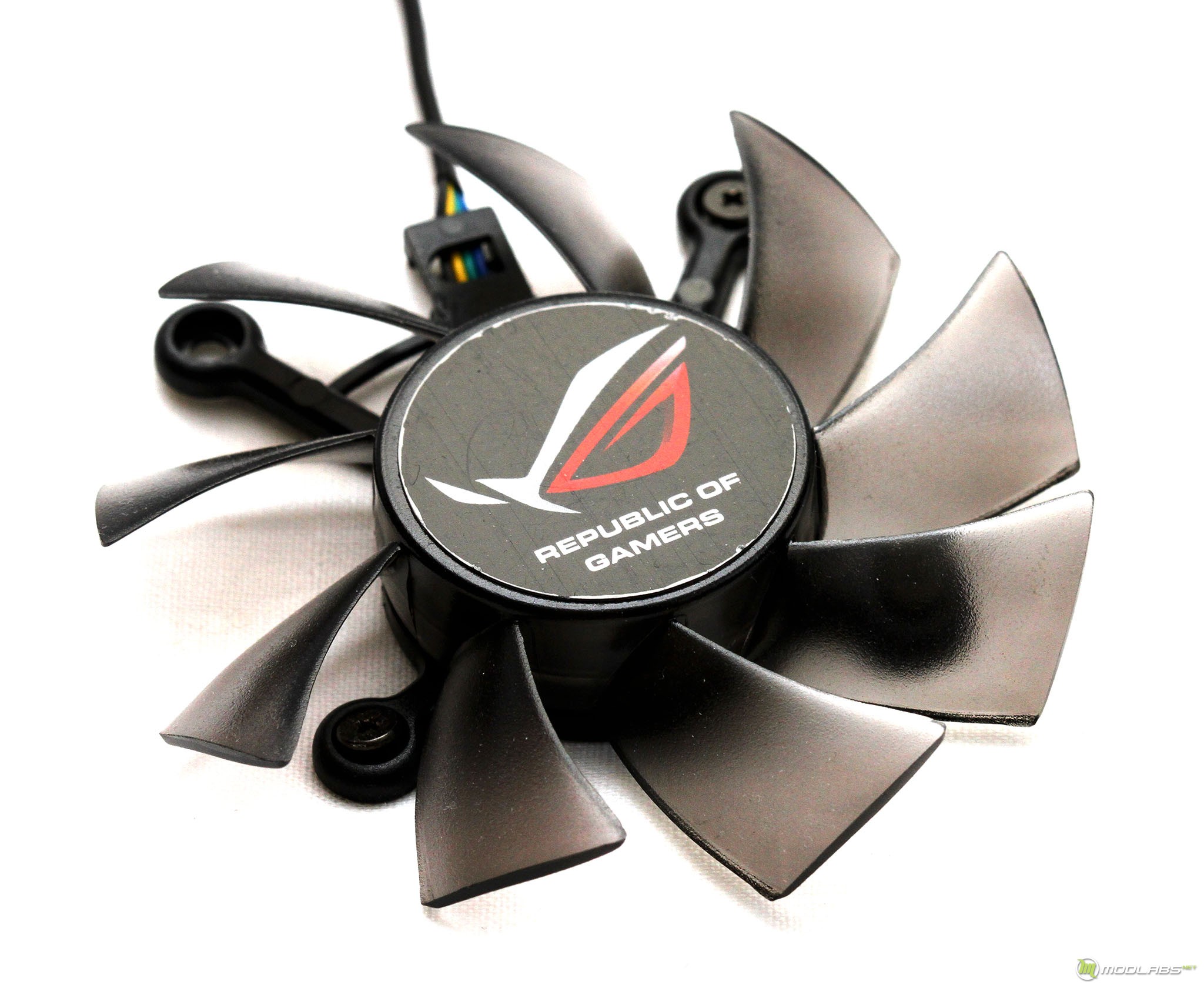

Единственная проблема при разборке, проявилась во время отключения вентиляторов СО от платы. Вместе с самим коннектором снимались и пластиковые кроватки, но благодаря качественно нанесённой разметке на плате, правильно установить разъёмы на место не составило большого труда.

ASUS ARES II

Основание водоблоков выполнено из меди и отполировано до зеркального блеска. Устанавливаются водоблоки также достаточно просто - легко вставляются в прорези охлаждающих пластин и закручиваются винтами с обратной стороны платы.

ASUS ARES II

Как я уже говорил, разводка PCB невероятно сложна, все элементы располагаются очень плотно, так что богатый внешний вид ASUS ARES II сохраняется даже в “раздетом состоянии”. Для питание GPU выделено 8 фаз, по одной фазе на каждый набор системы памяти. Контроллер питания GPU – CHiL CHL8228G, контроллер питания памяти APW7165A. Судя по данным на официальном сайте ASUS, при производстве ASUS ARES II используются высококачественные элементы питания SAP (Super Alloy Power).

ASUS ARES II

ASUS ARES II

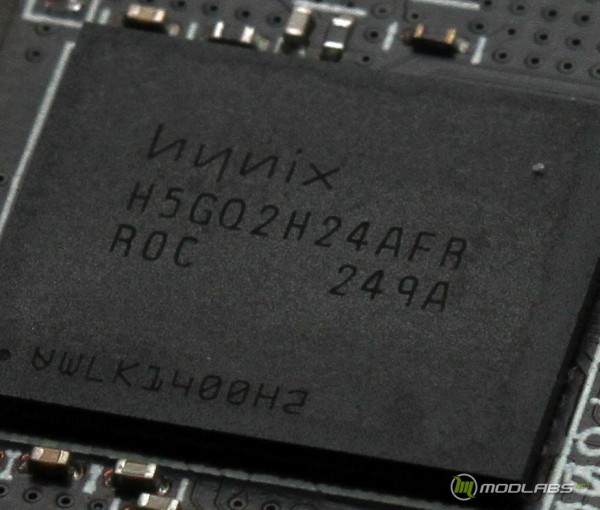

Память произведена компанией Hynix и несёт маркировку H5GQ2H24AFR-R0C. Номинальная эффективная частота для этих чипов памяти составляет 6 ГГц. Чип-коммутатор шины PCI-Express 3.0 - PLX PEX8747.

ASUS ARES II

ASUS ARES II

Требования к питанию у ASUS ARES II весьма суровые, поэтому на плате разведены и распаяны три 8-ми контактных разъёма питания PCI-Express. Когда кабели питания не подключены, рядом с коннекторами горят красные светодиоды, стоит только подключить кабели, как цвет светодиодов сменяется на позитивный зелёный.

ASUS ARES II

ASUS ARES II

ASUS ARES II

Ещё об одной особенности ARES II, которая, впрочем, не является привилегией только этого ускорителя. На торце системы охлаждения Ареса располагается логотип Republic of Gamers и, собственно, название самого ускорителя. В темноте этот логотип светится.

ASUS ARES II

Что бы я хотел сказать после осмотра Ареса: с точки зрения качества исполнения сложно найти какие-либо недочёты, все компоненты платы отлично состыкованы и закреплены, грамотно организовано охлаждение, внешний вид и вовсе заставляет молча восхищаться ускорителем. Единственное, что бы я сделал немного иначе, так это выбрал другой радиатор для СВО, побольше.

Теперь осталось проверить способности ARES II на практике, а заодно выяснить сможет ли Титан одолеть бога войны.

Конфигурация тестового стенда, настройки, результаты тестирования и выводы.

Тестовый стенд Modlabs, на котором проводилась проверка акустических и температурных характеристик, а также тесты производительности GeForce GTX TITAN от ZOTAC, был собран в составе корпуса Cooler Master Cosmos 1000S, все посадочные места которого заняты 120 мм вентиляторами, вращающимися со скоростью 1200 об./мин. Боковая стенка корпуса во время тестирования открыта. Конфигурация тестового стенда такова:



 Конфигурация тестового стенда MODLABS

Системная плата

MSI 990FXA-GD80 – спасибо, MSI!

Центральный процессор

AMD FX-8150 @ 4400 МГц – спасибо, AMD!

Оперативная память

16 Гбайт AMD Entertainment Memory @ 1600 МГц – спасибо, AMD!

Видеокарта

ZOTAC GeForce GTX TITAN 6 Гбайт (837/6008)

Жёсткие диски

4x1 Тбайт Seagate ES.2 @ RAID0

Операционная система

MS Windows 8 Professional x64 + upd

Версия драйверов видеокарты

314.09 WHQL



Список тестовых приложений

Синтетические и полусинтетические тесты

3DMark Vantage 1.1.0 (Performance, Extreme)

3DMark 11 1.0.3.0 (Performance, Extreme)

Unigine Valley 1.0

Unigine Heaven 4.0 (Все детали и тесселляция установлены на максимум, 4xAA)

 Игры

Во всех играх рабочее разрешение было установлено в 1920x1080, все детали, доступные в опциях игры или в настройках бенчмарка были выставлены на максимум, в том числе и тесселляция, полноэкранное сглаживание устанавливалось в режим 4x во всех играх. Режим PhysX, если был доступен, включался в режиме максимального качества. В драйверах PhysX не выключался нигде, кроме 3DMark Vantage.

Также был проведён цикл игровых тестов с форсированными настройками драйверов или эквивалентными им настройками в опциях игр, если такие были доступны. Более подробно читайте об этом чуть выше.

Десятые доли FPS отсекались, в силу неактуальности.

Metro 2033 DX11

Batman Arkham City DX11

Lost Planet 2 DX11

Alien Versus Predator DX11

S.T.A.L.K.E.R CoP DX11

DIRT Showdown DX11

Sleeping Dogs DX11

Far Cry 3 DX11

Hitman. Absolution

Asassin’s Creed III

Crysis 3 версия 1.0.2

Сразу хотелось бы отметить, что результаты ускорителя GeForce GTX 690 представлены не во всех тестах. Дело в том, что карта пробыла в моих руках совсем недолго и часть приложений я попросту не успел протестировать.

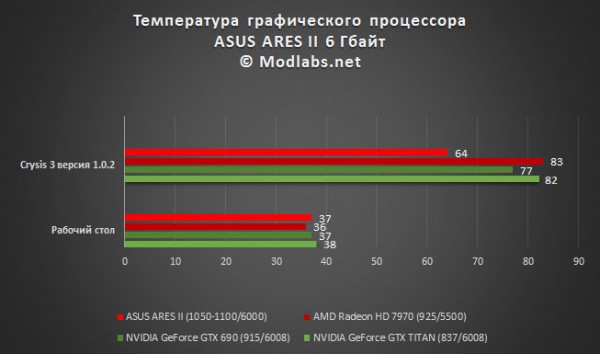

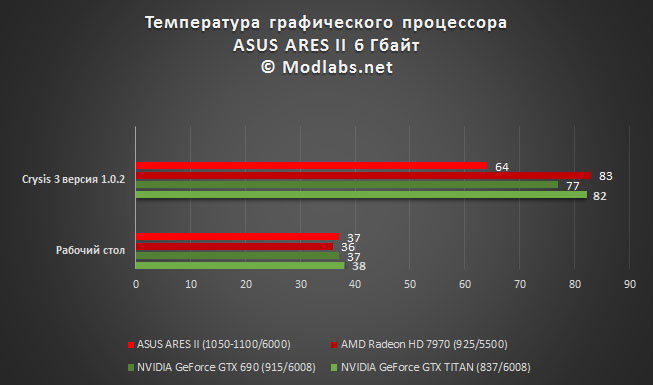

Результаты тестирования ASUS ARES II - температуры

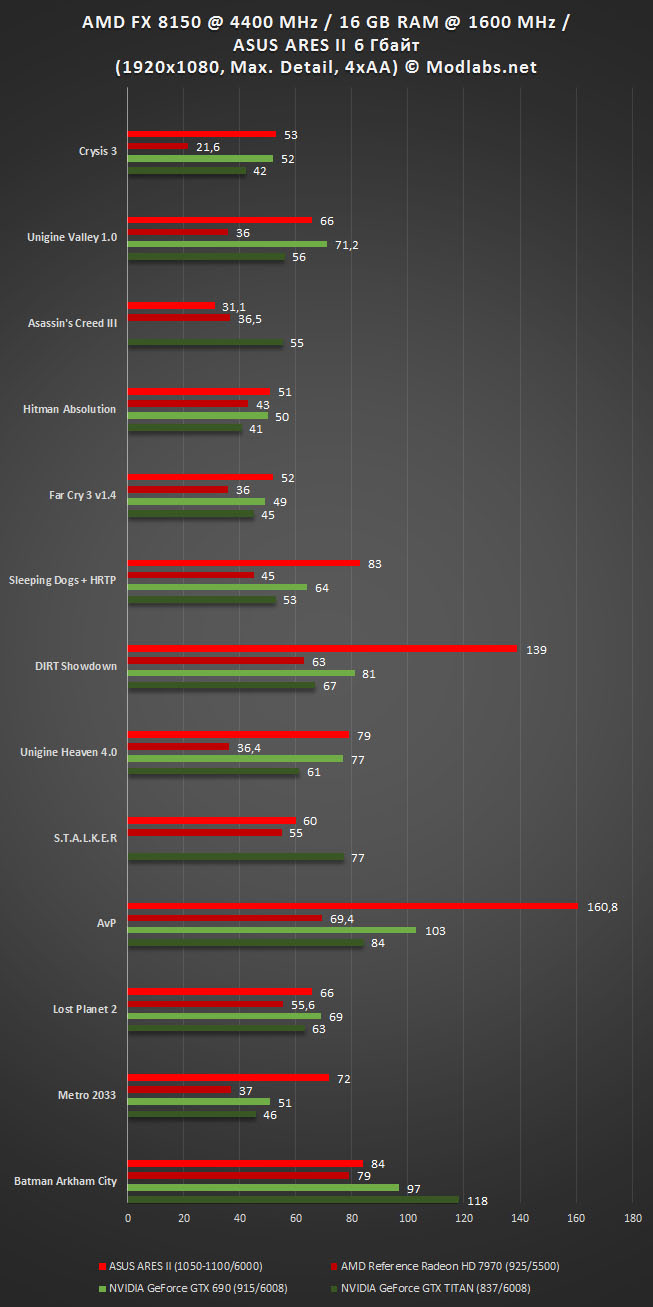

Результаты тестирования ASUS ARES II - игры и полусинтетика

Результаты тестирования ASUS ARES II - синтетические тесты

В целом, производительность графического ускорителя ASUS ARES II вызывает трепет. Карта действительно очень быстрая и при этом достаточно холодная. Этого результата удалось добиться благодаря двум факторам: с одной стороны сила пары Tahiti XT и мощносй системы памяти, с другой - грамотная разводка платы и мощная система охлаждения. Всё бы ничего, но ложку дёгтя в эту бочку мёда добавили драйверы. Ни последняя бета, ни самая свежая финальные версии драйверов не демонстрируют стопроцентную стабильность работы и высокую эффективность работы CrossFireX, в некоторых играх наблюдается снижение производительности относительно обычной Radeon HD 7970 (!). Кроме того, раз уж я коснулся темы драйверов, у меня есть ещё одно замечание к программистам AMD: если все компоненты платформы изготовлены AMD, в AMD Vision Engine Control Center наблюдается целая OverDrive тусовка - здесь и Graphics OverDrive и CPU OverDrive и AMD OverDrive... Разобраться во всём этом наборе сходу не представляется возможным. Хотелось бы получить более прозрачную систему контроля за параметрами системы. И, наконец, вопрос, касающийся CrossFireX профилей: было бы неплохо получать обновления оных вместе со свежими драйверами, а то и чаще.

Панель управления драйверов AMD

Панель управления драйверов AMD

Теперь что касается разгона. Карта стабильно работала с красивой частотной формулой 1200/6700, однако из-за ограничений со стороны CPU, в играх прирост практически отсутствовал, а потому тестирование на стенде AMD разогнанной карты, по крайней мере для FHD разрешения, особого смысла не имеет.

Итоги.

Битва богов и титанов в данном случае закончилась победой олимпийцев, на стороне которых оказался невероятно стойкий и производительный боец - ARES II. Если вы решитесь на покупку Ареса, будьте на 100% уверены в том, что этот графический ускоритель подарит вам незабываемые впечатления от игр. Карта ARES II действительно очень быстра, достаточно холодна для своего класса и при этом уровень шума от вентиляторов штатной СО не заставляет сходить с ума. Единственное пожелание к владельцам данной карты - обновляйте драйверы почаще.

P.S. Каждое новое тестирование графических ускорителей экстра класса заставляет меня задуматься о целесообразности их покупки, если разрешение монитора не выходит за рамки обычного 1920x1080. Думаю, что под стать Titan'ам и ARES'ам нужно покупать либо один монитор с разрешением 2560x1600, а то и вовсе "запрягать тройку" из таких мониторов,

Ускоритель ASUS ARES II удостоен редакцией Modlabs сразу двух наград:

Награда за максимальную комплектациюНаграда за революционные технолоогии

Обсуждение материала ведётся здесь.

Удачная замена. Обзор и тестирование процессоров AMD FX-4100 и FX-4130

Введение. Процессор AMD FX-4100.

Недавно мы детально ознакомились с флагманским процессором AMD серии FX основанном на ядре Vishera – AMD FX-8350. Так сложилось, что при обновлении линейки процессоров все внимание журналистов достается лишь самому производительному решению, в то же время младшие процессоры, как правило, остаются “за бортом”. А ведь в линейке AMD FX, помимо восьмиядерных, есть также четырёх- и шестиядерные модели. Сегодня мы отчасти исправим ситуацию, поговорим о двух очень похожих Quad-Core процессорах AMD FX-4100 и FX-4130. Итак, FX-4130 был анонсирован не так давно, позиционируется этот процессор как замена FX-4100. Представители AMD заявляют, что при неизменной, относительно FX-4100 цене, новинка обладает лучшими потребительскими характеристиками. Ну что же, проверим это утверждение, а заодно изучим оверклокерский потенциал новинки. Также, поговорим о том, насколько оправдано использование восьмиядерных процессоров для решения современных мультимедиа задач, быть может четырёх ядер AMD FX-4100/4130 вполне достаточно для комфортной работы?

Процессор AMD FX-4100 поставляется в небольшой коробке, оформленной в красно-белых тонах. В отличие от старших 8-ми ядерных моделей, которые поставляются в металлических упаковках, 4-х и 6-ти ядерные “камни” упаковываются в картон. Однако, так или иначе отмечу, что дизайнеры AMD не зря едят свой хлеб. Упаковки всех процессоров компании выполнены весьма качественно, оформлены ярко и стильно. Единственное, что сбивает с толку, так это надпись Black Edition на почти белой коробке J  Но, это, конечно, придирки.

Коробочная версия процессор AMD FX-4100

Внутри коробки, помимо самого процессора, находится кулер, инструкция по установке, гарантия производителя, а также наклейка на системный блок, подчёркивающая принадлежность компьютера к лагерю AMD.



Коробочная версия процессор AMD FX-4100

От незначительных механических повреждений при транспортировке процессор защищён пластиковой «оберткой». Наш экземпляр AMD FX-4100 имеет маркировку FD4100WMW4KGU и произведен в Малайзии.



Коробочная версия процессор AMD FX-4100

Коробочная система охлаждения рассчитана на крепление к стандартной рамке Socket AM3+. Радиатор охлаждается вентилятором, габариты которого составляют 70x70x15 мм, максимальная скорость вращения крыльчатки составляет 3500 об/мин.



Коробочная версия процессор AMD FX-4100

Ребра и основание радиатора изготовлены из алюминиевого сплава. Штатная термопаста нанесена на основание системы охлаждения и защищена пластиковой крышкой.



Коробочная версия процессор AMD FX-4100

На первый взгляд может показаться, что кулер оснащается одной тепловой трубкой, однако это не так. В основе радиатора имеются две тепловые трубки точечно припаянные к основанию в самом центре.



Коробочная версия процессор AMD FX-4130

Об эффективности штатной системы охлаждения AMD FX-4100 мы узнаем чуть позже, а сейчас давайте внимательно изучим характеристики самого процессора, в этом нам поможет утилита CPU-Z.

Процессор изготовлен по технологии 32-нм и строится на базе ядра Zambezi. Штатная частота составляет 3,6 ГГц, напряжение ядра 1,380 В. Заявленный уровень TDP равен 95 Вт. Суммарный объём кеш-памяти 2-го и 3-его уровня составляет 12 Мб. Кеш-память 3-го уровня имеет объем 8 МБайт.  Как и положено представителю серии FX, множитель процессора не заблокирован.

Благодаря технологии Turbo Core 2.0, которая осуществляет автоматический разгон процессора путем повышения множителя, частота FX-4100 может быть увеличена на 200 МГц. Учитывая небольшое завышение материнской платой частоты шины, а также постоянную работу функции авторазгона и энергосбережения, “поймать” на снимке экрана ровные 3600 МГц мне так и не удалось :)

Скриншот CPU-Z с AMD FX-41004130

Без нагрузки напряжение процессора снижается до 0.96 В, однако частота при этом остаётся неизменной, более того, даже под нагрузкой процессор работает на более высоких, чем номинальная, частотах. После включения технологии Cool'n'Quiet, которая на материнской плате ASUS SABERTOOTH 990FX по умолчанию отключена, ситуация не изменилась. В то же время при тестирования AMD FX-8350 множитель, как и положено, снижался до отметки x7.

Скриншот CPU-Z с AMD FX-41004130

В режиме Max Turbo Core частота одного ядра повышается до 3800 МГц, а напряжение до 1,392 В. «Поймать» процессор в таком состоянии было довольно сложно, почти все время он работал на частоте 3700 МГц.

Скриншот CPU-Z с AMD FX-41004130

Скорее всего, такое поведение системы связано с недоработками в BIOS материнской платы ASUS Sabertooth 990FX rev.1. Для особо придирчивых читателей, стоит отметить, что при тестировании использовалась последняя версия прошивки, доступная на официальном сайте производителя.

Примечание от редактора:

C сожалением отмечу, что за последние пол года – год, это уже не первый случай, когда техническая поддержка продуктов компании ASUS  даёт сбой. В частности, после выхода ОС Windows 8 пользователи ASUS Xonar Xense столкнулись с проблемой в работоспособности панели управления своей звуковой карты. Несмотря на обращения в техническую поддержку, официальных обновлений драйверов нет до сих пор! К счастью, решение этой проблемы есть, но какими усилиями?



Процессор AMD FX-4130.

Теперь поговорим об AMD FX-4130, вышедшем на замену FX-4100. Внешне упаковка процессора не претерпела никаких изменений, за исключением текстового описания упакованного процессора. После коробки с FX-4100, эта показалось мне более тяжёлой, появились надежды на супер комплект J



Коробочная версия процессор AMD FX-4130

Ан нет! Вскрытие показало, что внутри упаковки AMD FX-4130 находится идентичный комплект: процессор, кулер, инструкцию по установке и гарантия, а также наклейка на системный блок.



Коробочная версия процессор AMD FX-4130

Процессор FX-4130 так же защищен пластиковым боксом, имеет маркировку FD4130FRW4MGU и произведен в Малайзии.

Коробочная версия процессор AMD FX-4130

А вот после вскрытия коробки с кулером, стало ясно кто в ответе за увеличение массы. Базовая система охлаждения AMD FX-4130 заметно отличается от оной у AMD FX-4100.



Коробочная версия процессор AMD FX-4130

Радиатор имеет улучшенную конструкцию, производитель увеличил количества рассеивающих ребер, а также сделал основание из меди для более эффективной передачи тепла от крышки процессора. Габариты кулера AMD FX-4130 составляют 70х70х20 мм, а максимальная частота вращения вентилятора составляет 3200 об/мин. Стандартная термопаста уже нанесена тонким слоем на подошву системы охлаждения и закрыта пластиковой крышкой.



Коробочная версия процессор AMD FX-4130

Количество тепловых трубок так же возросло с двух до четырех. Они припаяны к специальным выемкам, что позволяет увеличить площадь контакта тепловых трубок с основанием.



Коробочная версия процессор AMD FX-4130

Процессор изготовлен по технологии 32-нм на микроархитектуре Zambezi. Штатная частота, в по сравнению с AMD FX-4100 выросла на 200 МГц и составила 3,8 ГГц, напряжение ядра 1,320 В. С повышением частоты уровень TDP был увеличен до 125W, что на 30 Вт больше, чем у FX-4100. А вот общий объём кеш-памяти уменьшился, теперь он составляет 8 Мбайт. Такие сокращения произошли благодаря уменьшению Кеш-памяти 3-го уровня до 4 Мбайт.  Множитель процессора также не заблокирован.

Интересно посмотреть как такая “переоснастка” процессора FX-4130 скажется на результатах производительности. Судя по всему, инженеры AMD посчитали дополнительный объём кеша лишней нагрузкой, за счёт уменьшения которой можно нарастить частоту и не вылезти при этом за 125 Вт тепловой пакет.

Скриншот CPU-Z с AMD FX-41004130

Во время простоя напряжение процессора снижается до уровня 0.92 В, снижение частоты так же, как и в случае с FX-4100 не наблюдалось. При первой возможности мы проверим в работе FX-4100 и FX-4130 на другой материнской плате.

Скриншот CPU-Z с AMD FX-41004130

Turbo Core 2.0 повышает частоту процессора до 3900 МГц во время выполнения однопоточных приложений, в данном режиме напряжение подаваемое на процессор увеличивается до 1.39 В.

Скриншот CPU-Z с AMD FX-41004130

Тестовый стенд. Разгон. Сравнение кулеров и измерение температур.

Для изучения разгонного потенциала и дальнейшего тестирования рассмотренных процессоров использовался следующий тестовый стенд:

  • Материнская плата: ASUS SABERTOOTH 990FX (AMD 990X, AM3+);
  • Процессор: AMD FX-8350, FX-4100, FX-8130;
  • Охлаждение CPU: Воздух, Вода;
  • Термоинтерфейс: Noctua NT-H1;
  • Видеокарта: AMD Radeon HD 7970;
  • Оперативная память: Kingmax Memory 2x2 Гбайт PC3- 10700H (DDR3-1600);
  • Накопитель: Seagate ST3250410AS 250 Гбайт;
  • Блок питания: Seasonic X-1250 GOLD (SS-1250XM);
  • Операционная система: Microsoft Windows 7 x64 Ultimate SP1;
  • Версия драйвера: Catalyst 13.1.

Перед тем как переходить к оценке результатов тестирования, хочется сказать об организации тестового стенда, который располагается на демонстрационной установке СВО компании ProModz. Данная конструкция подверглась доработке в полноценный стол для бенчинга.

В нижнем отделении стенда располагаются: полноценная система водяного охлаждения, блок питания и жесткий диск. Сверху на самодельные ножки устанавливается материнская плата со всеми устройствами на борту. Данный «столик» не идеален и всё ещё требует некоторых доработок, но уже сейчас позволяет очень быстро менять конфигурации тестового оборудования, а также переходить на разные виды охлаждения, вплоть до экстремального.



Тестовый стенд Modlabs - ASUS Sabertooth 990FX, вода, воздух и БП от Seasonic

Как и прежде все эксперименты с частотой производились непосредственно из BIOS материнской платы. В целях предотвращения ошибок, мы не используем программный разгон из Windows. Разгон осуществлялся путем повышения множителя и напряжения на ядрах CPU. Частота CPU/NB и HT Link Speed были зафиксированы на 2400 МГц и 2600 МГц соответственно. Значение параметра CPU Vcore Load Line Сalibration устанавливалось в значение High, именно в этом режиме напряжение в нагрузке было максимально близко к установленному. Система питания процессора постоянно охлаждалась одним 120 мм вентилятором. Стабильность процессора определялась с помощью программы OCCT Perestroika 4.3.1, температура процессора контролировалась утилитой ASUS Thermal Radar.

В качестве систем охлаждения выступали хорошо зарекомендовавшие себя Cooler Master Hyper 212 Plus и набор водяного охлаждения ProModz Cooled Silence состоящий из: водоблока CPU V3+, помпы Laing DDC-1plusT и резервуара R525, а также односекционного радиатора с двумя 120 мм кулерами.

Как и во время тестирования процессора AMD FX-8350, мы поставили перед собой цель получения “усреднённых” результатов разгона. Изучением максимальной частоты для конкретного экземпляра FX-4100 или FX-4130 вплоть до десятков МГц мы не занимались.



Результаты тестирования AMD FX-410041308350

Общая динамика разгона у четырехядерных версий почти не изменилась в сравнении со старшим процессором AMD FX-8350. Судя по всему, количество активных ядер слабо влияет на потолок разгона. Увеличение напряжения на 0,5 В дает приблизительно 100 МГц прирост частоты. Отметим, что AMD FX-4100 имеет значительно меньший частотный потенциал нежели FX-4130, тут как раз и сказывается различие в размере кеша третьего уровня. К большому удивлению разница в разгоне на воздушным и водяным охлаждение почти всегда оказалась равной нулю, поэтому на графики отображена всего одна прямая для каждого процессора. Единственное исключение зафиксировано в случае с процессором AMD FX-4130, для этого процессора на линии FX-4130 мы сделали жёлтый отрезок, который отражает рост стабильной в работе частоты при использовании СВО.

Сравнение штатных кулеров.

Так как в коробочных версиях процессоров имеются штатные системы охлаждения, пройти мимо них без сравнения эффективности просто не возможно. Давайте посмотрим на что они способны, а в качестве ориентира для сравнения выберем Cooler Master Hyper 212 Plus. Каждый из стандартных кулеров тестировался с тем процессором, в комплекте поставки которого он находился, использовалась штатная термопаста. Автоматическое управление оборотами кулеров с помощью материнской платы было отключено. Субъективно шум коробочных кулеров на максимальных оборотах явно выделялся на фоне остальных компонентов системы, при этом шум от коробочного кулера из комплекта FX-4130 был чуть-чуть меньше.



Коробочная версия процессор AMD FX-4130



Результаты тестирования AMD FX-410041308350

Процессор AMD FX-4130 оказался приблизительно на 5°C горячее FX-4100, сказалось увеличение TDP. Без разгона коробочные решения уверенно справились со своими процессорами, однако, как и следовало ожидать, частотный потенциал процессоров с их помощью не раскрыть. Разгон на коробочном охлаждении возможен только в том случае, если поднятие напряжения на ядре будет незначительным, во всех остальных случаях мы настоятельно рекомендуем перейти на использование среднего по стоимости башенного кулера.



Тестовые пакет, методика и результаты тестирования.

Для тестирования был подобран следующий список тестовых приложений:

  • 3DMark 2006 x86 – CPU тесты;
  • 3DMark 2011 x86 – Physics тест;
  • Cinebench R10 x64 – CPU;
  • Cinebench R11.5 x64 – CPU;
  • X264 HD Benchmark 5.01 x64;
  • Fritz Chess Benchmark 4.2 x86;
  • Super Pi mod. 1.5 XS;
  • wPrime 2.09 x86;
  • WinRAR 4.20 x64;
  • UCBench 2011 x86;
  • Modlabs Titan’s Benchmark v 1.1 Beta

Синтетические и полусинтетические тесты 3D:

  • 3DMark Vantage 1.1.0
  • 3DMark 11 1.0.3.0
  • 3DMark (2013)
  • HWBOT Unigine Heaven Benchmark

Игры:

  • Metro 2033 DX11
  • Batman Arkham City DX11
  • Lost Planet 2 DX11
  • Alien Versus Predator DX11
  • S.T.A.L.K.E.R CoP DX11
  • DIRT Showdown DX11
  • Sleeping Dogs DX11
  • Far Cry 3 DX11
  • Hitman. Absolution
  • Asassin’s Creed III

Во всех играх разрешение составило 1920x1080 пикселей, все детали, доступные в опциях игры или настройках бенчмарка (кроме 3DMark) были выставлены на максимум, в том числе тесселляция. В тестовых пакетах серии 3DMark использовались стандартные пресеты Performance и Extreme. Полноэкранное сглаживание в играх устанавливалось в режим 4x во всех случаях, кроме Far Cry 3, где AA был равен 2x. В играх Far Cry 3 и Asassin’s Creed III средний FPS замерялся с помощью программы Fraps 3.5.99.

Для проведения тестирования частоты устанавливались в ручную из BIOS, все энергосберегающие функции были отключены. В итоге процессоры работали в следующих режимах:

  • AMD FX-4100@3700 МГц 200х18.0 + Turbo Core 2.0 (номинальная для этого процессора);
  • AMD FX-4130@3800 МГц 200х21.0 + Turbo Core 2.0 (номинальная для этого процессора);
  • AMD FX-4130@3700 МГц 200х20.0 – Частота занижена относительно номинальной до уровня FX-4100. Цель - изучение влияния объема кеша L3 на производительность;
  • AMD FX-4130@4600 МГц 200х20.0 – Максимально стабильная частота после разгона;
  • AMD FX-8350@4200 МГц 200х21.0 +Turbo Core 3.0 (номинальная для этого процессора);

Для минимизации погрешности каждый тест запускался по три раза, в таблицах отображены среднеарифметические значения.



Результаты тестирования AMD FX-410041308350

Результаты тестирования AMD FX-410041308350

Результаты тестирования AMD FX-410041308350

Результаты тестирования AMD FX-410041308350

Результаты тестирования AMD FX-410041308350

Результаты тестирования AMD FX-410041308350

Результаты тестирования AMD FX-410041308350

Результаты тестирования AMD FX-410041308350

Результаты тестирования AMD FX-410041308350

Результаты тестирования AMD FX-410041308350

Результаты тестирования AMD FX-410041308350

Результаты тестирования AMD FX-410041308350

Результаты тестирования AMD FX-410041308350

Результаты тестирования AMD FX-410041308350

Результаты тестирования AMD FX-410041308350

Результаты тестирования AMD FX-410041308350

Выводы.

В первую очередь хотелось бы оценить шаг AMD по замене процессора FX-4100 на FX-4130. Уменьшение объёма кеш памяти третьего уровня практическим никак не сказалось на производительности новинки, в то время как немного увеличенная тактовая частота не только нивелирует факт уменьшения кеша, но и выводит FX-4130 слегка вперёд относительно своего предшественника. То есть, в случае с FX-4100 и FX-4130, при их равной стоимости, FX-4130 оказывается более выгодной покупкой.  Более того, если судить по полученным нами результатам разгона, FX-4130 всё-таки обладает чуть лучшим потенциалом разгона, что тоже надо учитывать.

Что касается сравнения FX-4100/4130 со старшим представителем семейства FX, то полученные нами результаты говорят о том, что во многих задачах 4-х ядер бывает вполне достаточно. Конечно, если бы так было всегда, AMD попросту не выпускала 8-ми ядерные решения. Смысл в них, безусловно, есть, однако преимущества старших процессоров FX проявляются лишь в тех приложениях, которые не просто активно используют многопоточность, но и умеют правильно работать с 8-мью ядрами процессоров FX. Если говорить об играх, то процессор FX-4130 очень хорошо показал себя в 3D приложениях. Учитывая его среднюю стоимость в 3 479р (По данным Яндекс-Маркета на момент публикации статьи) против 6 320р у FX-8350, этот камень кажется нам весьма выгодной покупкой. Перед покупкой CPU, мы очень советуем прикинуть какие задачи будут выполняться на вашей системе. Если в их списке не окажется длительных многопоточных вычислений, возможно, разницу в стоимости между FX-8350 и FX-4130 следует вложить в более производительную видеокарту?

P.S. И всё же, для формирования полного представления о линейке процессоров AMD FX в данной статье не хватает результатов шестиядерных процессоров, надеемся, что в скором времени мы изучим и их производительность.

Обсудить материал в нашем форуме.

CPU: процессорные события семидневки

Рубрики: Новости индустрии
Метки: | | | | | |
Дата: 16/12/2012 00:55:56
Подписаться на комментарии по RSS

Предлагаем отвлечься от мобильных трендов, которые преобладали в предыдущих публикациях выходного дня. Тема данной заметки – центральные процессоры для серверов, настольного и мобильного сегментов, в сюжете: микрочипы Intel Atom S1200, Pentium 2030M и Core i3-3130M, процессоры Haswell и представители семейства AMD FX.

В середине этой недели компания Intel официально представила серверные процессоры Atom серии S1200. Свет увидели шесть микрочипов, каждый из которых принадлежит семейству Centerton, информация о базовых характеристиках, наименования новинок и их стоимость приведены в таблице:

Процессоры Atom серии S1200

Все “атомные” представители Centerton содержат два вычислительных ядра, поддерживают технологию Hyper-Threading, виртуализацию Intel VT, до 8 Гбайт памяти DDR3, работу в 64-разрядных приложениях.

Следующая новость также из стана компании Intel: в начале 2013 года процессорный гигант выпустит полтора десятка мобильных микрочипов от Celeron до Core i7, среди них значатся и модели Pentium 2030M и Core i3-3130M. Первоначальные сведения об указанных CPU попали недавно во Всемирную паутину, предлагаем ознакомиться с ними.

Процессор Intel

Процессор Pentium 2030M – это двухъядерное решение с частотой 2,5 ГГц и кэш-памятью L3 2 Мбайт, на борту имеется интегрированный видеочип, контроллер памяти DDR3-1600, термопакет находится в рамках 35 Вт. Микрочип Core i3-3130M также несёт два ядра, но частота составляет 2,6 ГГц, объём кэша равен 3 Мбайт, поддерживается Hyper-Threading, инструкции AVX, работа с памятью DDR3-1600. Уровень TDP – 35 Вт.

И в завершении о процессорах Intel: произошла утечка информации о микрочипах Haswell для настольной ниши, дебют которых запланирован на первую половину следующего года. Они будут работать в паре с материнскими платами на основе чипсетов Intel 8 Series, номенклатура готовящихся чипов мало чем отличается от таковой у Intel Core третьего поколения. Обратите внимание на таблицу:

Процессоры Intel Haswell

Помимо основных моделей с суффиксом “K” (свободный множитель) и без него, Intel представит Haswell-микрочипы с буквами “S” и “T” в наименованиях. Суффикс “S” говорит о снижении TDP 65 Вт и стандартных частотах, “T” – TDP 45 Вт и пониженные частотные формулы.

Чем порадовала AMD на этой неделе? Каких-либо процессорных премьер пока не намечается, зато стало известно об отправке на пенсию нескольких микрочипов AMD FX-серии поколения Zambezi.

Процессор AMD FX

Отраслевые источники сообщают, что на протяжении временного отрезка с декабря этого года по второй квартал 2013 года AMD будет постепенно снимать с производства нынешние CPU Bulldozer и заменять их более новыми решениями Vishera на базе ядер Piledriver.
