На современном рынке за последние четыре года было представлено более ста моделей необслуживаемых жидкостных систем охлаждения. Только сама компания Corsair имеет в своем ассортименте более 30 СЖО различных типов и модификаций. Но разработчик не останавливаются на достигнутом и недавно анонсировали очередную модель Corsair H110i, которая лишена литер GT и GTX. О самой системе охлаждения практически ничего неизвестно: вот такой скромный и тихий получился выпуск. Инженеры заменили трубки большим диаметром, до 16 мм, и установили новую помпу-водоблок. Изменения на первый взгляд незначительные, но в компании Corsair считают иначе.

Упаковка и комплектация

Corsair H110i поставляется в знакомой темно-желтой упаковке больших размеров. Разработчики отметили на коробке изображение новинки, наименования модели и производителя, перечень достоинств и особенностей продукта, поддержку фирменного программного обеспечения Corsair Link и пятилетнюю гарантию. Последний пункт заставляет верить в качество и надежность Corsair H110i, что добавляет очередной «плюс» в копилку модели.

Вся упаковка отведена под детальное описание и информацию о жидкостной системе охлаждения. Разработчики приводят схематичное изображение Corsair H110i с размерами и таблицу с характеристиками модели.

Внутри упаковки находится коробка из плотного картона. Все комплектующие бережно спрятаны в пакетики и надежно закреплены в каждой секции. Стоит отметить, что разработчики очень трепетно относятся к своей продукции, даже документация удостоена своей отдельной упаковки.

Помимо манула по установки и гайда по эксплуатации в коробке находится гарантийный талон и руководство по использованию.

В комплекте поставки находятся и всевозможные крепления на все современные виды сокетов, кабель USB 2.0 для подключения Corsair Link, крепежные рамки, пара вентиляторов Corsair SP140L High Torque и винтики различных мастей. Запутаться не позволит достаточно подробная инструкция.

Внешний вид и дизайн

Corsair H110i, как и многие другие представители данного класса СЖО, представляет собой характерную конструкцию, состоящую из двух элементов, соединенные шлангами: водоблока со встроенной помпой и радиатором.

Новинка имеет достаточно большие габариты, которые обеспечиваются радиатором типа 280 мм и двух прорезиненных шлангов с тканевой оплеткой диаметром аж 16 мм и длиной 38 см.

Corsair H110i построена с применением двухсекционного радиатора, рассчитанного на установку 140 мм вентиляторов. Крепежная рамка выполнена из стали, рассеивающая часть – из алюминия. Размеры радиатора составляют 322 х 140 27 мм, толщина же рабочего тела в данном случае классическая, и равна 17 мм.

Помпа-радиатор и радиатор соединены гибкими шлангами, они избыточно жесткие и отлично сопротивляются перегибам. Для дополнительной фиксации на концах находятся пружины.

В основе конструкции лежит 16 плоских каналов, между которыми впаяно 15 рядов гофрированной ленты. Стоит отметить высокое качество покраски.

Плотность расположения ребер довольно типична для тонких радиаторов и составляет 20-21 FPI.

Отличительной особенностью Corsair H110i является помпа-водоблок. Перед нами не привычная круглая шайба разработки Asetek, а реже встречающаяся квадратная конструкция. Корпус получил переднюю панель с наименованием компании, которая поддерживает настраиваемую подсветку.

Из нее выходит «пучок» проводов: кабель для подключения к питанию SATA, трехконтаткный кабель с одним проводком «тахометр» для возможности мониторинга скорости вращения помпы и два коннектора для подключения вентиляторов. Забегая вперед отметим, что каждая вертушка может регулироваться отдельно, задавая свой алгоритм работы.

Основание водоблока выполнено из меди, по центру нанесена термопаста. Основание, несмотря на свою обработку, не отличается зеркальным отражением, а также был отмечен небольшой горбик.

С другой стороны корпуса помпы находятся заправочное отверстие и разъем Corsair Link. Данная СЖО с литерой «i» поддерживает фирменное программное обеспечение, позволяющее настраивать систему охлаждения, и вести мониторинг всего ПК в целом.

Corsair H110i получила и поворотные фитинги с защитой от перегиба.

Угол поворота у них ограничен лишь самими шлангами, и составляет около 230°.

Как уже отмечалось ранее, помпа соединяется с радиатором резиновыми шлангами с тканевой оплеткой. Длина составляет впечатляющие 38 см, что позволяет установить СЖО практически в любом положении, однако, провода слишком жесткие и излишки практически невозможно спрятать.

За обдув радиатора отвечают два вентилятора Corsair SP140L High Torque. Заявленная скорость вращения составляет до 2100 об/мин ± 10%, воздушный поток 115 куб.фт/мин, давление 3.99 мм водяного столба, уровень шума до 43 дБА.

Модели отличаются оригинальным дизайном. На роторе находится наклейка с кратким техническим описанием: напряжение составляет 12 В, сила тока – 0.55 А.

Corsair H110i имеет четыре посадочных места для вентиляторов, поэтому при использовании «из коробки» пользователь может выбирать установку вертушек в положении «на вдув» или «выдув», а также рассчитывать на расширение.



Установка

Установка системы жидкостного охлаждения Corsair H110i будет происходить на примере материнской платы ASUS X99 Strix и платформы Intel LGA2011-v3. Сам процесс занимает около 15 минут, что связано с подготовкой системы, грамотной укладкой проводов и размещением радиатора с жесткими шлангами.

Во-первых, необходимо вкрутить четыре крепежных винта в опорную пластину сокета 2011-v3.

Во-вторых, устанавливаем помпу-водоблок. Термопаста уже нанесена на медное основание, необходимо только снять защитную пленку и определится с выбранным положением помпы в зависимости от свободного места внутри корпуса. В нашем случае был использовано стандартное размещение, когда надпись «Corsair» читается без искажений, а шланги выходят справа от нее.

Крепим водоблок четырьмя винтами с большой резьбой, аккуратно закручиваем их по диагонали.

Устанавливаем радиатор с вентиляторами, прячем «пучок» проводов и подключаем к материнской плате. На этом процесс заканчивается, и начинаются тесты!

Тестовый стенд

Тестирование происходило на стенде со следующей конфигурацией:

• Процессор: Intel Core i7-6800K;
• Система охлаждения: Corsair H110i;
• Материнская плата: ASUS X99 Strix;
• Оперативная память: 4 x 4 Гбайт DDR4 2800, Kingston HyperX Savage Black;
• Видеокарта: Radeon HD 5570;
• Жёсткий диск: Transcend 370S 256 Гбайт;
• Блок питания: Corsair RM850x;
• Корпус: Phanteks Evolv ATX.

Результаты тестирования

Вначале обратим наше внимание на два основных источника шума – это комплектные вентиляторы Corsair SP140L High Torque и помпу-водоблок.

Основной недостаток всей серии Corsair H110i (GT и GTX), к своему сожалению, оказываются вентиляторы. Назвать их тихими язык не поворачивается, только при скорости вращения до 1100 об/мин сохраняется хоть какой-то акустический комфорт, а дальше начинается гул и свист из ПК.

А вот что несомненно радует – это помпа! В недавнем нашем тестировании СЖО Deepcool Captain 240 EX она оказалось тихой до 2200 об/мин, а далее был различим низкочастотный писк. Однако помпа Corsair H110i совершенна другая! У нее два режима работы: тихая (2350 об/мин) и производительная (2850 об/мин). Даже при скорости вращения, приближенном к трем тысячам оборотам в минуту она остается еле слышимой на открытом стенде при выключенных других источниках шума. Эти потрясающие результаты достигнуты благодаря очередным модернизациям, проделанными разработчиками Corsair.

В начале тестов мы использовали штатные настройки системы без разгона центрального процессора, а в качестве оппонента выступит суперкулер Noctua NH-D15S.

СЖО Corsair H110i демонстрирует свое превосходство во всех режимах работы. Но отталкиваясь от шумных вентиляторов наиболее интересен режим с 1000 об/мин. И даже при такой скорости вращения новинка выигрывает до 4-8°С!

Вторая итерация тестов проходит на разогнанном процессоре до 4100 МГц при 1.250 В. Это серьезное испытание для многих систем охлаждения.

Ситуация практически не меняется. В глаза бросается огромный разрыв между суперкулером с одним вентилятором и Corsair H110i, работающей в полную силу, который достигает целых 15°С.

Максимальный разгон при достижении стабильности обоих систем охлаждения – 4200 МГц при 1.288 МГц.

Заключение

Corsair H110i была представлена тихо, «по-английски»: никаких громких анонсов и даже упоминаний в сводках тематических новостей. СЖО просто появилась на свет и стала продаваться в магазинах. Скрытые недостатки или скромность разработчиков?

В-первую очередь хочется отметить высокую эффективность системы охлаждения, которая позволяет Corsair H110i справится с разогнанным центральным процессором Intel i7-6800K и оставить небольшой запас по мощности. Во-вторых, обновленная версия помпы показывает хорошую производительность для своего уровня и поистине низкий уровень шума: редкое сочетание в готовых СЖО.

Но у новинки есть недостаток, который заключается в достаточно шумных вентиляторах. Мирится с их работой можно только двумя способами: тонкой настройкой, не позволяя вращаться выше 1100 об/мин или же полной их замене. В нашем случае мы экспериментировали с обоими вариантами и остановились на первом из них, что связано с минимум затрат. Однако если у вас есть пара лишних 140 мм вертушек, то выбор очевиден. Здесь отлично подойдет модель Noctua A14: тихо, эффективно, но дорого. Зато вы получит по-настоящему отличную СЖО, лишенную недостатков.

Комплект поставки, внешний осмотр

Создание компактной системы и вопрос ее охлаждения идут бок о бок друг с другом. В один момент времени для себя я установил, что корпуса «кубики» на Mini-ITX уже заточены под приличные варианты охлаждения, а совсем компактные сборки HTPC должны довольствоваться обычными низкопрофильными кулерами.

Эта парадигма оставалась в голове до того момента пока в один прекрасный день я не увидел анонс Corsair H5 SF. Системы водяного охлаждения, выполненной в лучших традициях турбинного охлаждения. Спустя некоторое время она добралась до нашего стенда. Давайте посмотрим какой уровень производительности покажет H5 SF, насколько оторвется от стандартного воздуха и определим сможем ли мы рекомендовать ее для использования в компактных сборках энтузиастов.

Комплект поставки

Corsair H5 SF прибыла к нам в упаковке средних размеров. Она оформлена как большинство продуктов Corsair текущего времени: черный фон и желтые вставки. Есть перечисление основных характеристик и размеров системы. Размеры, важная, очень важная часть в этом случае, но для H5 SF указаны размеры отдельных блоков, что, наверное, не совсем корректно.

Внутри комплекта обнаруживается модуль самой H5 SF, пара бумажных инструкций, набор крепления и ребро жёсткости.

В лучших традициях Corsair, основание блок-помпы защищено пластиковой крышкой, есть слой заранее нанесенной термопасты.

Внешний осмотр

Corsair H5 SF по своему внешнему виду явно отличается от большинства AIO-систем: здесь есть массивная турбина и небольшой радиатор. Однако, если присмотреться по внимательнее, то конструктивные элементы ничуть не выделяются от других, более привычных вариантов. Есть блок-помпа, пара небольших шлангов, радиатор и «вентилятор» для его охлаждения.

Внешние габариты составляют 167x200x84 миллиметров. Ширина и длина образуется габаритами турбины и радиатора, а вот высота определяется всей системой в сборе. Я отметил габариты именно так, потому что рассматривать размеры радиатора и турбины отдельно в данном случае не совсем корректно. Хочется отметить, что по умолчанию сторона «захвата» воздуха для турбины находится над областью процессора, что теоретически может создавать небольшие воздушные потоки и охлаждать радиаторы материнской платы.

Турбина крепится к радиатору при помощи четырех болтов. Они легко откручиваются и позволяют снять турбину, например, для очистки. Ну или как мы «поглазеть»…

Кожух турбины фиксируется еще парочкой болтов. Да, именно кожух. Так как сама турбина может быть легко заменена. В строении кожуха есть направляющие жерла, а также антивибрационные прокладки.

Турбина произведена компанией Sunon точная маркировка PFC0321B3-C03U-S9D. Ее заявленные обороты находятся в диапазоне 1000—1800 об/мин.

Наверное, радиатор этот тот самый элемент системы, который явно ограничивает запас ее мощности. В его строении заложены четыре канала, между ними находится привычная гофролента. Глубина радиатора составляет 35 миллиметров – значение не маленькое. В обычных системах тихоходной вертушкой уже не обойтись, но здесь используется турбина. В любом случае, дотянуть до рассеивающей площади той же Corsair H55, наверное, не удалось.

Хочется отметить, что боковые «резервуары» относительно других вариантов от Corsair явно большие – это хорошо, в системе будет чуть-чуть больше жидкости. С внешней стороны периметр радиатора проклеен слоем прорезиненного материала. Он будет использоваться для состыковки радиатора с панелью корпуса, что бы горячий воздух не оставался внутри. Главное, чтобы в корпусе была перфорация в этой области, а не просто глухая стенка…

Ватерблок-помпа H5 SF вот уж точно классическая деталь AIO-системы от Corsair. Мы наблюдали аналогичные помпы в нескольких моделях. В ней заложен привычный подход к креплению. Верхняя крышка обладает глянцевым покрытием и логотипом производителя. Подключение происходит при помощи 3-pin кабеля. А вот отличительным моментом можно назвать выходные места штуцеров – они разнесены на разные стороны.

Обработка основания не удивила. Наблюдаются следы фрезы. Явных завалов или горбов на основании обнаружено не было.

Отпечаток термопасты получился не самым идеальным. Здесь отмечу, что за пять тестовых установок он получался разным. Этот получен после тестирования системы. Немного мыслей по этому поводу дальше, в процессе установки.

Установка, Тестирование, Подведение итогов

Процесс установки

Процесс установки Corsair H5 SF сочетает в себе как знакомые, так и совершенно новые моменты. Из привычных можно отметить подход к установке бекплейта.

Он металлический, с предустановленными шайбами для фиксации, на внутренней стороне есть пластиковая прокладка для защиты электрической части.

Следующий шаг был в новинку. Для последующей фиксации блока радиатора и турбины необходимо установить ребро жесткости. Оно выполнено небольшим уголком, совместимым только с mini-ITX решениями. Ребро фиксируется в районе штатных мест крепления материнской платы к корпусу, далее в него вкручиваются три стойки.

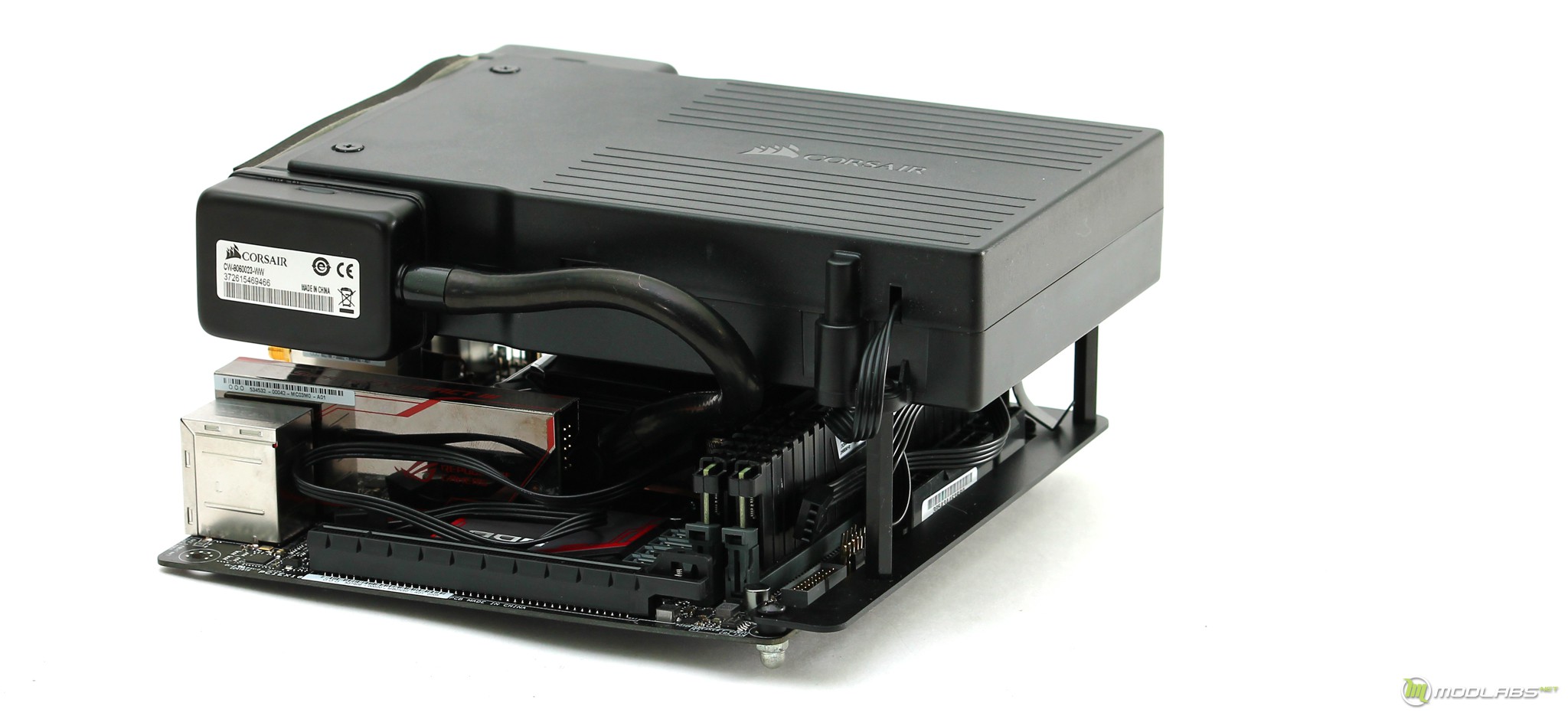

В нашем случае для установки использовалась ASUS Maximus VIII Impact, максимально заряженный вариант для mini-ITX на базе Intel Z170. Так вот заряженная система питания, а точнее ее охлаждение в штатном положении не совсем легко позволило установить направляющую раму.

Во временном режиме тестирования, я «по-домашнему» увеличил уровень совместимости этих элементов :). Найти информацию, чек-лист совместимости, на Corsair не удалось.

После установки ребра жесткости габариты материнской платы увеличиваются по двум граням. Примерно на 11 миллиметров сверху и на 15 миллиметров с боку.

Ну а далее, лично для меня, процесс установки был предельно знаком. Наносим термопасту, сверху блок-помпы устанавливаем прижимную пластину для платформы Intel или AMD.

Все фиксируются четырьмя болтами. При этом радиатор и турбина мягко сказать мешаются. Но после парочки перекладок их в разные стороны установка удается. Возможно именно из-за этих нюансов в момент демонтажа я смазывал отпечаток термопасты, и он получался отличным от предыдущего.

Далее турбина фиксируется на стойках ребра жесткости с помощью болтов и «ушек» кожуха турбины. Именно в этом положении достигаются заявленные изначально габариты.

В случае с ASUS Maximus VIII Impact перекрытия PCI-E слота не прошло, а вот габариты по верхней и боковой граням были увеличены.

Оперативная память Corsair Vengeance LPX уместилась, даже остался запас. Но вот радиаторы побольше могут и не поместиться. Еще меньший запас остался над блоком системы питания.

С модулем питания, кстати, связан еще один пункт совместимости с ASUS Maximus VIII Impact. Один из шлангов проходит к радиатору в очень напряженном состоянии, но без перелома. В случае таких вопросов на других платах можно установить помпу в другой ориентации, что бы фитинги выходили в отличных от исходных направлений. Так же можно открутить турбину и перевернуть ее - еще раз поменяется ориентация фитингов относительно исходного положения. Но мне кажется, что таких моментов на других платах с Corsair H5 SF возникнуть не должно.

Тестирование

Для тестирования использовался наш постоянный тестовый стенд со следующей конфигурацией:

• Процессор: Intel Core i5 6600K;
• Материнская плата: ASUS Maximus VIII Formula;
• Видеокарта: NVIDIA GeForce GTX 1060 Founders Edition;
• Оперативная память: Corsair VENGEANCE LPX CMK8GX4M2A2666C16 8 ГБ (2X4 ГБ);
• Жёсткий диск: Transcend MTS600 TS256GMTS600 (для системы);
• Блок питания: Corsair RM1000.

В ходе тестирования частота и напряжение процессора были зафиксированы вручную, все опции энергосбережения были отключены. Опции управления оборотами вентиляторов по умолчанию так же были отключены. Хочу отметить, что стендовый процессор прошел процедуру скальпирования, и теперь хранит пару капель жидкого металла под своей крышкой.

В конкуренты Corsair H5 SF был выбран среднестатистический представитель компактного воздушного кулера в лице SilverStone Argon AR06. В качестве Burn-теста выступала программа LinX 0.6.8, температура процессора контролировалась утилитами Real Temp TI и HWiNFO64.

Так как соперники изначально входят в различные весовые категории, да и в целом целью сегодняшнего обзора было определить насколько Corsair H5 SF оторвется от доступных конкурентов, процессор работал в трех режимах:

• Intel Core i5 6600K @ 4300 МГц, 1.216В – Комфорт для воздуха;
• Intel Core i5 6600K @ 4500 МГц, 1.376В – Воздух на пределе;
• Intel Core i5 6600K @ 4600 МГц, 1.456В – Тест водянки;

Резюмируем

На момент публикации материала, Corsair H5 SF была доступа в столичной рознице. При этом ее средняя цена составляла порядка 6200 рублей. В то время как за максимально прокачанные воздушные кулеры просили примерно 3200 рублей, например, за NH-L9x65.

Если отключиться от вопроса цены, то Corsair H5 SF можно назвать своего рода уникальной системой. Наверное, производитель изначально ориентировал ее именно так и лишь расширял линейку своих решений с мыслей «а мы можем». В итоге H5 SF действительно смогла относительно воздушного охлаждения: выигрыш в 20 градусов при обычных режимах или 200-400 Мгц по частоте в хорошем разгоне.

Реализация H5 SF хорошая, на уровне остальных решений от Corsair. Шланги не перегибаются, есть расширяющие бачки для радиатора и небольшие изолирующие элементы. Однако, хочется отметить не самую тихую турбину. Ее действительно слышно даже на минимальных оборотах. Режим остановки турбины на материнских платах мне еще не встречалось…. Наверное, я прихожу к выводу, что для компактной мультимедийной системы H5 SF будет шумноватой. И выигрыш в градусах или даже дополнительной частоте не будет оправдан. Но если вы ищите максимальный уровень производительности в минимальных габаритах, то аналогов мне попросту не встречалось.

У компании Corsair есть теперь что предложить любителям украшать свои компьютерные системы. В эти дни американский производитель представил мировой общественности две новые серии корпусных вентиляторов – Corsair D120 RGB и SP120 RGB.

Новинки выполнены в 120-миллиметровом формате, основой для них послужили гидродинамические подшипники. В обоих случаях мы имеем дело с большим количеством мощных лопастей, которые позволяют создавать высокий уровень статического давления. Кроме этого их особый дизайн дал возможность снизить вибрацию и уровень создаваемого шума.

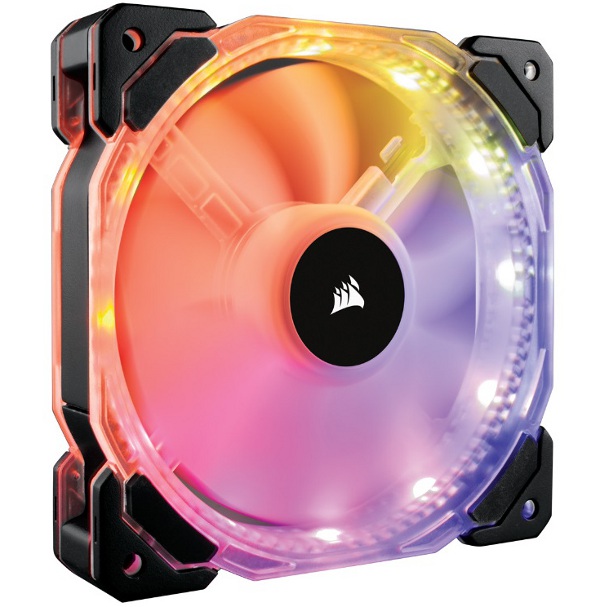

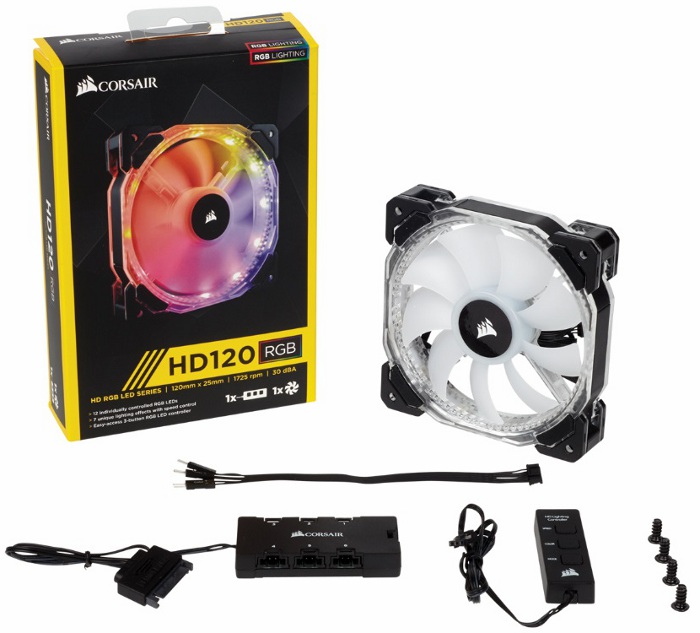

Corsair D120 RGB

Corsair D120 RGB включает в свою конструкцию 12 диодов RGB LED, которые способны светиться одним из семи цветов (или их сочетании) – красным, оранжевым, желтым, зеленым, зеленым, синим и пурпурным. Естественно предусмотрено несколько режимов свечения.

Пропеллер функционирует с переменной скоростью от 800 до 1725 оборотов в минуту, при этом звуковое давление изменяется в интервале от 18 до 30 дБА, а максимально создаваемый уровень воздушного потока составляет 54,4 CFM. Для компенсации создаваемых вибраций в комплект поставки входят резиновые прокладки.

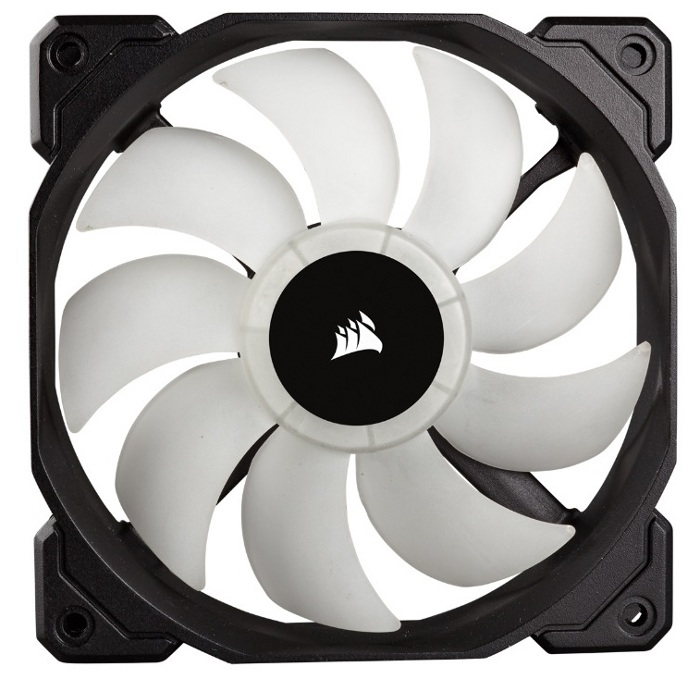

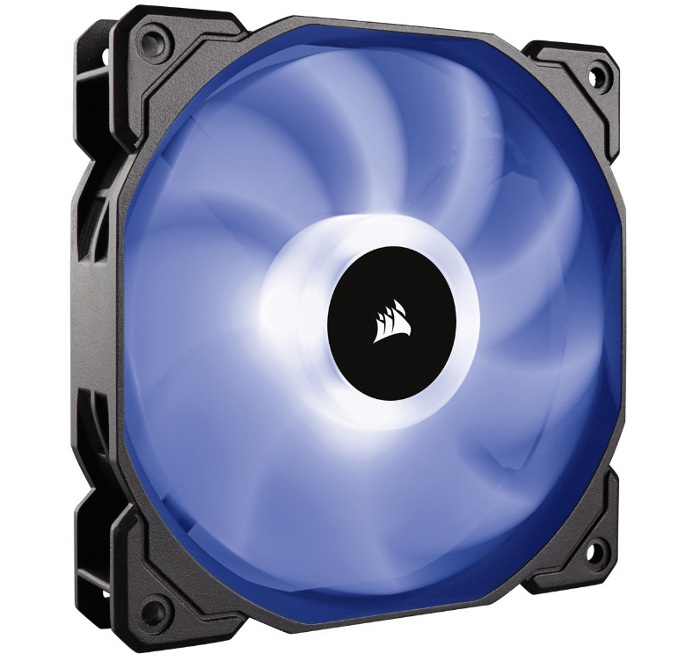

Corsair SP120 RGB

Corsair SP120 RGB – это удешевленная версия предыдущей модели, которая получила лишь четыре диода RGB LED, которые все вместе светятся в одном из семи вышеуказанных цветов. Фан работает в постоянной скоростью 1400 об/мин, при звуковом давлении 26 дБА и воздушном потоке 52 CFM.

Вентиляторы Corsair D120 RGB и SP120 RGB стартуют в продаже 15 октября по цене 35 и 26 долларов США соответственно. Отметим, что на прилавках можно будет встретить расширенные поставки с контроллером и хабом с ценником 54 (D120 RGB) и 46 долларов (SP120 RGB).

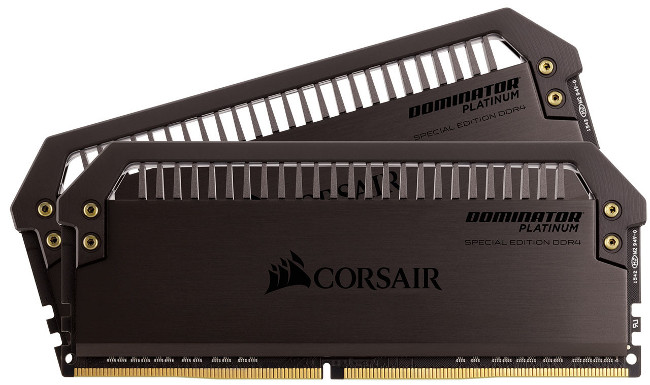

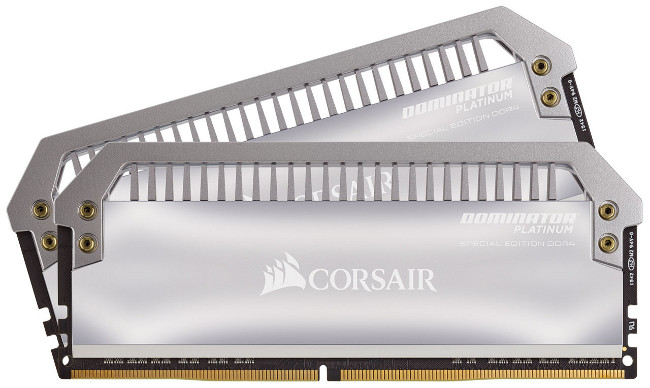

Компания Corsair сообщает о намерении выпустить в продажу ограниченным тиражом комплекты оперативной памяти премиум-класса DOMINATOR PLATINUM Special Edition DDR4. На борту модулей размещаются мощные хорошо знакомые по серии радиаторы из анодированного алюминия с технологией DHX Cooling, в которых предусмотрены зубцы, а также подсвечивающаяся трубка, излучающая белое свечение.

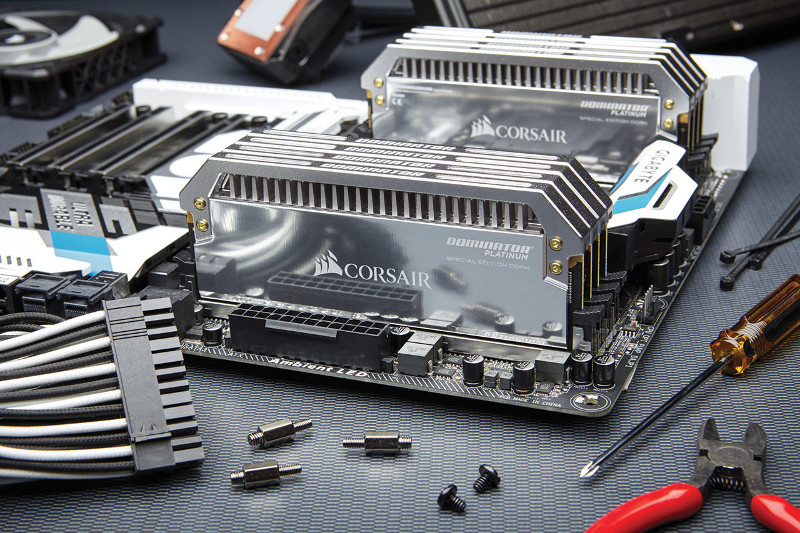

Как сообщают наши коллеги, наборы будут предлагаться в двух видах оформления – с белой хромированной отделкой теплосъемников (Chrome), а также черной шлифованной (Blackout). В общей сложности будет выпущено всего 500 экземпляров такой памяти.

Память Corsair DOMINATOR PLATINUM Special Edition DDR4 построена на основе 10-слойных текстолитов черного цвета и прошла тестирования для работы на материнских платах с чипсетами Intel X99 и 100 Series. Планки станут доступны в продаже в составе четырехканального комплекта 4х 8 Гбайт и двухканального комплекта 2х 16 Гбайт.

Заявленный рабочий частотный показатель здесь составляет 3200 МГц, однако по заверениям разработчика, новинкам вполне по силам разогнаться до показателя в 3600 МГц. Комплекты Corsair DOMINATOR PLATINUM Special Edition DDR4 2х 16 Гбайт в продаже стартуют по цене $299,99, а 4х 8 Гбайт – по цене $329,99.

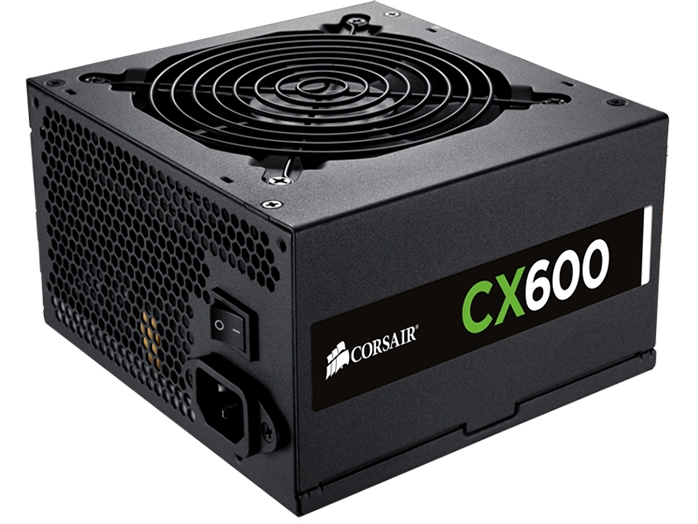

Американская компания Corsair объявила о том, что готова приступить к продажам трех новых блоков питания CX Series. Речь идет о моделях CX430, CX500 и CX600 номинальной мощностью 430, 500 и 600 Вт соответственно, стартующие на прилавках 22 сентября текущего года.

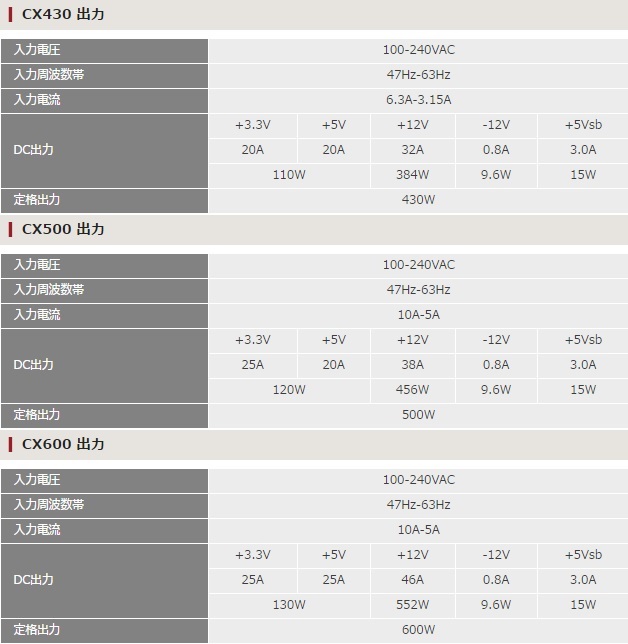

Новые продукты от известного производителя выполнены в формате ATX12V v2.3 и обеспечены производителем сертификатом 80Plus Bronze, который при полной загрузке может гарантировать до 81% энергоэффективности. Новинки имеют укороченную до 140 мм длину корпуса, а также жестко закрепленные кабеля, что позволило несколько удешевить их производство и конечную стоимость.

Для охлаждения компонентов БП производителем предусмотрен 120-мм вентилятор, который оснащен интеллектуальной системой управления частотой оборотов Automatic Speed Control. Заявлено наличие в моделях Corsair CX Series систем защиты OVP, UVP, SCP, OPP, реализована активная коррекция коэффициента мощности.

Источники питания обеспечены производителем трехлетней гарантией, обладают линейными размерами 150 х 140 х 86 мм и весят 2 кг. В продаже модели Corsair CX430, CX500 и CX600 должны иметь ценники в 70, 75 и 84 доллара США соответственно.
