Компания AMD за последние годы представила рынку уже не одно поколение гибридных процессоров с кодовым наименованием APU. В свою очередь, мы не один раз знакомились с новинками этого дивизиона и очень хорошо разобрали возможные сценарии использования этих гибридов. Напомним, при тестировании почти каждой модели мы приходили к выводу, что на основе APU можно собрать довольно уравновешенный мультимедийный центр для дома или среднестатистическую рабочую станцию для офисного сотрудника.

Кроме обычных тестов, мы проводили эксперименты скальпирования и разгона гибридов, порой они показывали хорошие показатели в приросте производительности… Конечно, гибридный процессор универсален, но для достижения наилучших результатов вокруг него нужно создать подходящую «инфраструктуру», так оперативная память работающая на высоких частотах дает заметное увеличение производительности в 3D приложениях, а компактная материнская плата mITX форм-фактора позволяет разместить систему в компактном корпусе.

Но, как и всегда, бывают исключения из правил. Например, совместно с моим коллегой White, почти год назад, мы очень долго ломали голову над вопросом, зачем для процессоров APU выпускают полноразмерные ATX-платы, да еще и с поддержкой систем с много тандемными сборками на Cross-Fire? APU гибридный процессор и встроенная графика в нем уже присутствует, а для полноразмерных игровых десктопов есть подразделение процессоров FX… Так и решили: полноразмерные ATX платы на FM2+ созданы исключительно для разгона, после чего пошли скальпировать A10-5800K :).

Все бы ничего, но недавно в мое поле зрения попался уж очень интересный и специфичный продукт, я попросту не мог пройти мимо, поэтому сегодняшний обзор будет посвящен материнской плате ASUS Crossblade Ranger. Материнская плата относится к серии Republic Of Gamers и является первым представителем подобных решений для APU-процессоров на базе FM2+.

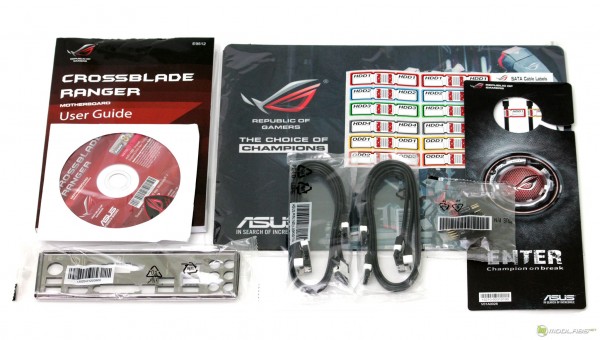

Комплект поставки расширенный, но относительно других продуктов компании ASUS, можно сказать стандартный. Здесь нашлось место таким знакомым позициям как инструкция, диск с драйверами и ПО, заглушка на заднюю панель корпуса, несколько SATA-кабелей, однако и дополнительные бонусы в виде коврика для мышки, маркеров для SATA-кабелей, комплекта hot-PLAG и таблички на дверь, возможно не столь функциональны и необходимы, сколько приятны и имеются в комплекте.

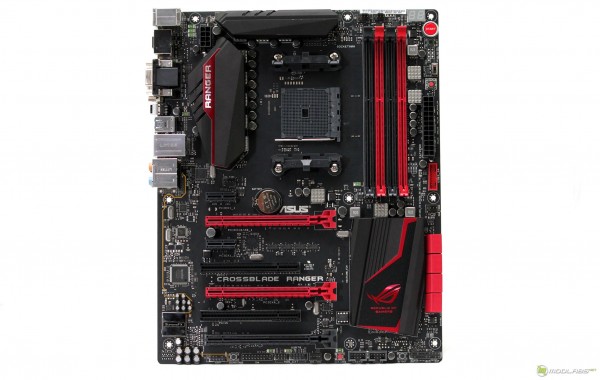

Плата выполнена в полноразмерном форм-факторе ATX, поэтому ее габариты составляют 305х244 миллиметров, стоит сразу определиться, в составе какой сборки вы будете использовать Crossblade Ranger, если пока не ясно, идем дальше.

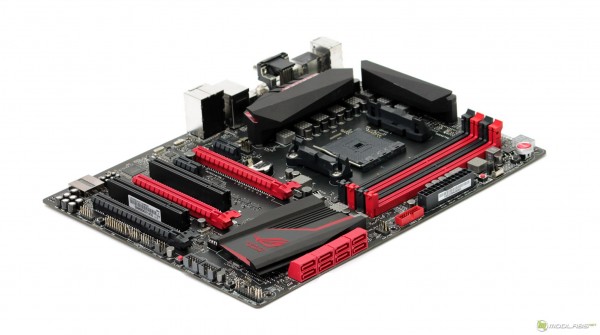

Визуально, материнская плата радует глаз, здесь уже ставшая фирменной подписью для ROG-серии цветовая гамма из черно-красных оттенков. Так же хочется отметить, что выше упомянутые габариты платы не пропадают зря, почти каждый сантиметр ее площади занят каким-либо элементом, но давайте обо всем по порядку.

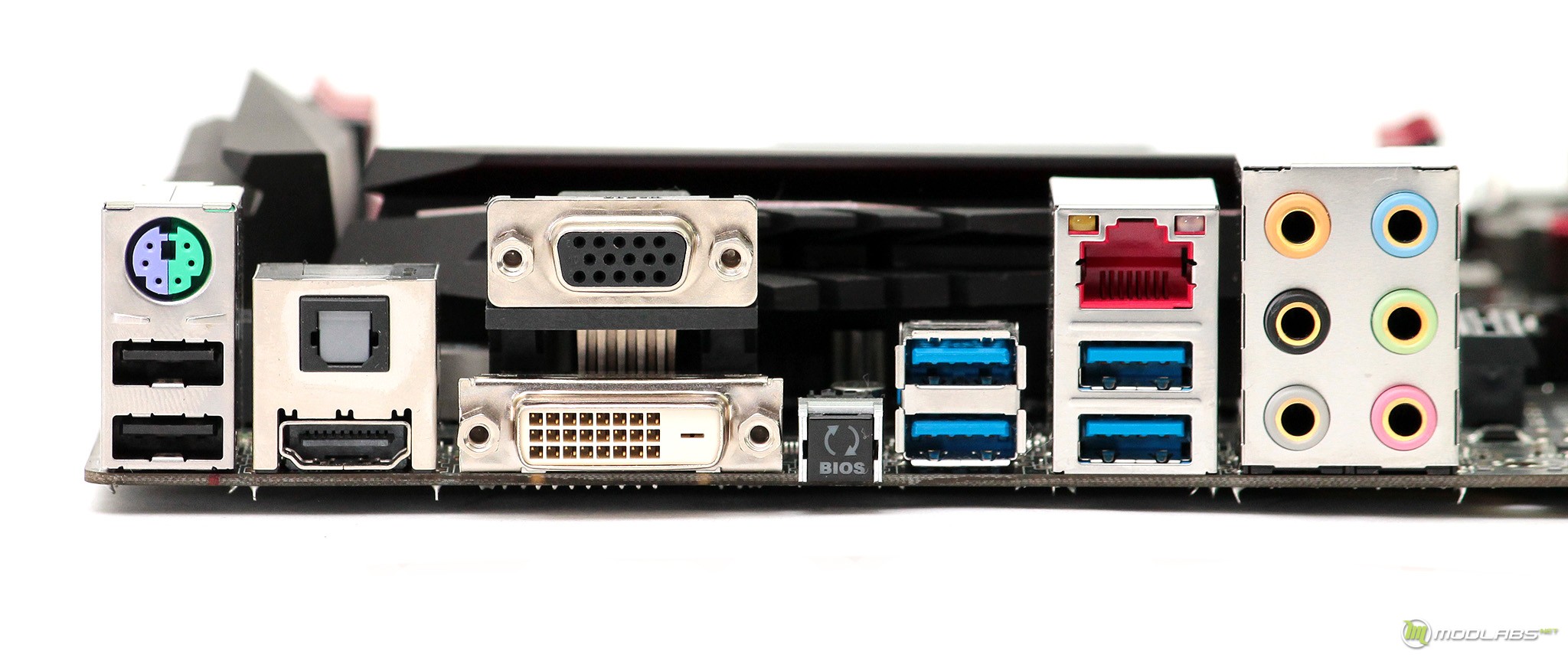

На функциональной I/O-панели платы расположился довольно обширный набор разъёмов:

• Один PS/2 для мышки или клавиатуры;
• Два USB 2.0 и четыре USB 3.0;
• Один оптический S/PDIF;
• Видеовыходы HDMI, D-Sub и DVI-D;
• USB BIOS Flashback;
• LAN-разъем RJ-45;
• Шесть аудио-разъемов miniJack.

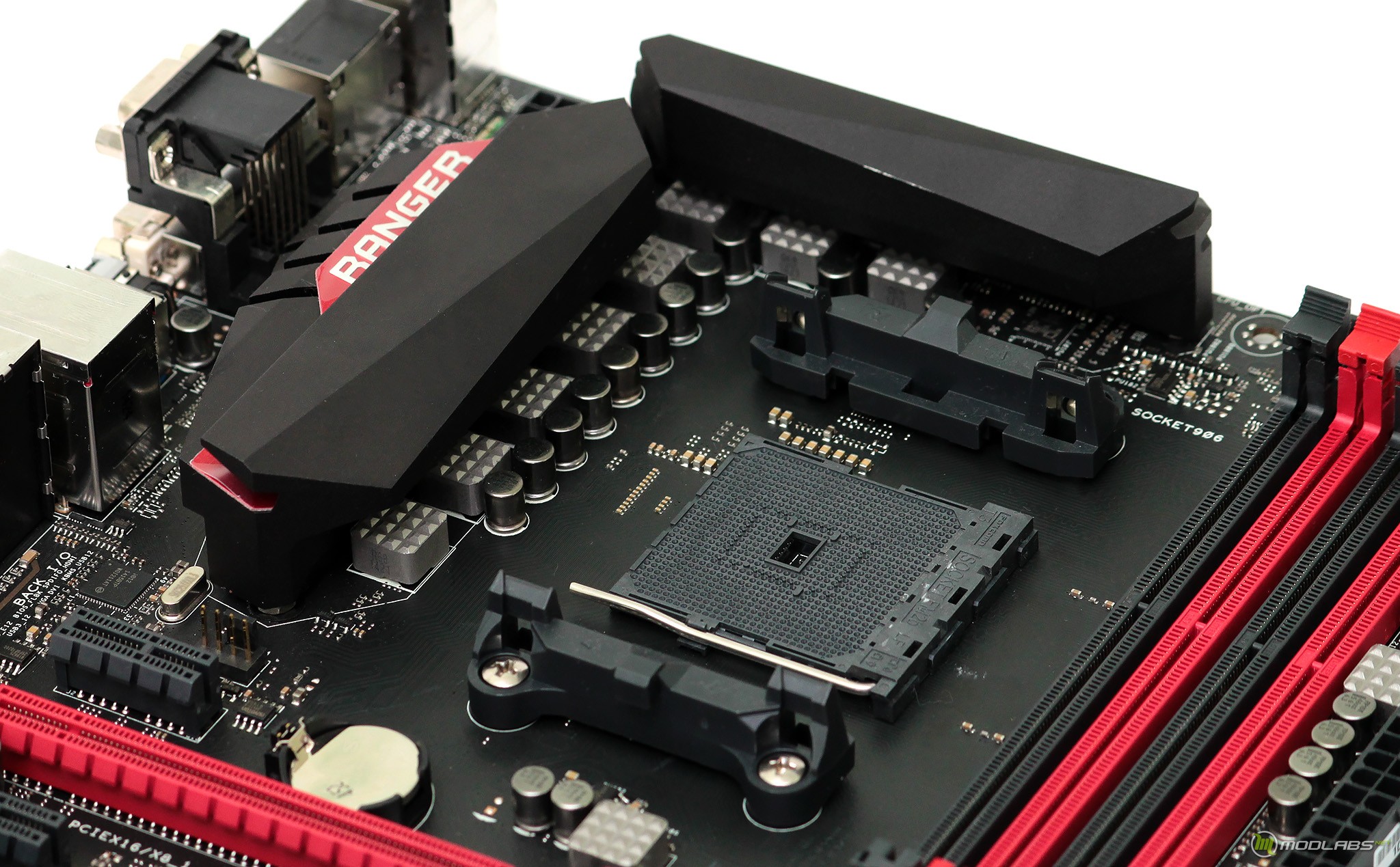

Socket FM2+ уже знаком нашим читателем, да здесь нет ни чего нового, все та же конструкция и стандартное крепление, которое не претерпевало изменений уже в течение многих лет. Около сокетное пространство окружено парой радиаторов, они расположены на приличном расстоянии и не должны помешать установке крупногабаритных систем охлаждения.

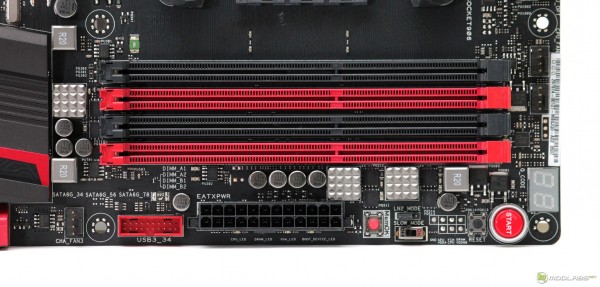

Для установки оперативной памяти, как и полагается полноразмерной материнской плате, есть четыре слота. Они выкрашены в попарный цвет, что наглядно отображает расположения каналов. В целом палата поддерживает режимы работы памяти 2666 МГц и позволяет установить до 64Гбайт, что рассчитано на 16Гбт планки, вы их видели?

Помимо разъёмов оперативной памяти, в этой области платы расположились полностью оверклокирские «примочки», среди них есть как довольно стандартные кнопка включения и POST-индикатор, так и точки замера основных напряжений и переключатель платы в LN2 режим. Так же не забудем упомянуть технологию MemOK!, для которой расположена отдельная клавиша. Переключатель Slow Mode, с помощью которого можно перевести плату в режим минимальных множителей «на лету».

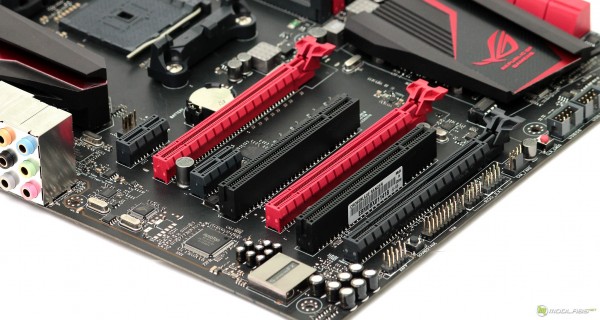

Набор слотов расширения выполнен в лучших традициях АТХ материнских плат, здесь есть три полноразмерных PCI Express 3.0, они способны обеспечить связку х8+х8. Далее идет пара PCI-E 2.0 X1и еще два PCI. Набор полный и позволяет собирать системы с много карточными тандемами, а наличие PCI позволит установить некоторые ныне отмирающие устройства.

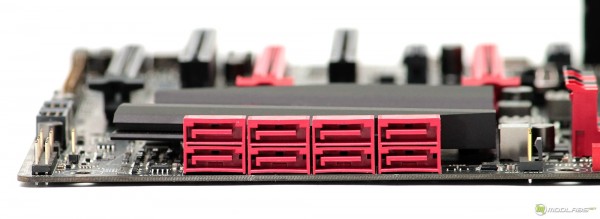

Для подключения накопителей доступны восемь разъёмов SATA 3.0, каждый из них берет свое начало от набора системной логики AMD A88X.

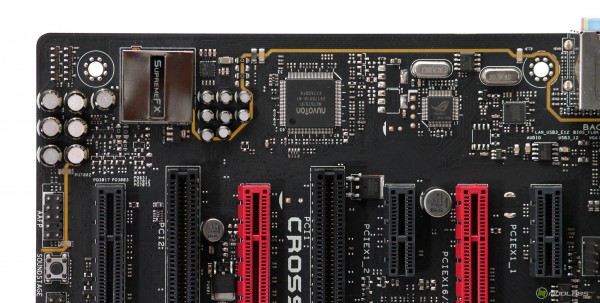

Звуковой тракт имеет имя SupremeFX, он основывается на HDA-кодеке ALC1150 производства компании Realtek. В этой части производитель так же применил множество из своих наработок: Экранирование кодека, отдельный слой PCB, качественные конденсаторы ELNA и операционный усилитель.

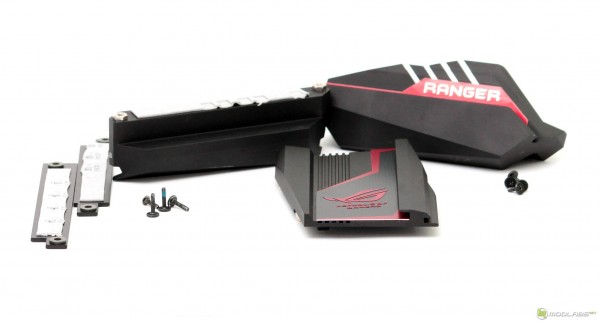

Как и упоминалось ранее, за охлаждение элементов системы отвечают пара увесистых радиаторов, они не имеют большой площади оребрения и напоминают монолитные бруски, впрочем, мы уже встречали аналогичный подход и у других производителей и эффективность таких радиаторов находилась на довольно хорошем уровне. Чипсет AMD A88X, охлаждается одним радиатором у которого с оребрением аналогичная история, но его размеры для отвода заявленного TPD, явно с запасом.

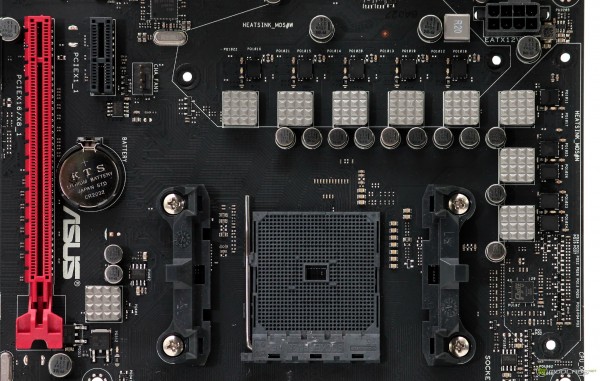

За питание процессора отвечает система питания с удвоенной компонентной базой, что в итоге дает восемь фаз питания. За управление питанием отвечает ШИМ-контроллер ASP1107. В роли транзисторов выступают десяток микросхем с маркировкой CSD87350Q5D. Подача питания на плату осуществляется через восьми контактный разъем.

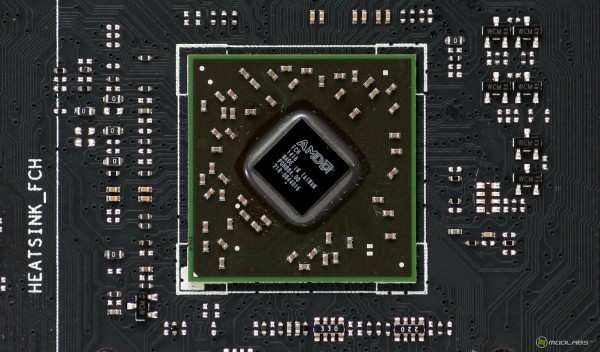

Кристалл AMD A88X, довольно компактный по размерам, при этом он не защищен рамкой, эту функцию выполняет несколько резиновых подкладок на основании радиатора.

После внешнего осмотра, переходим к изучению BIOS.
