14/03/2015 - 23:30 [ ]Парное тестирование 140мм вентиляторов Noctua industrialPPC

ОГЛАВЛЕНИЕ:

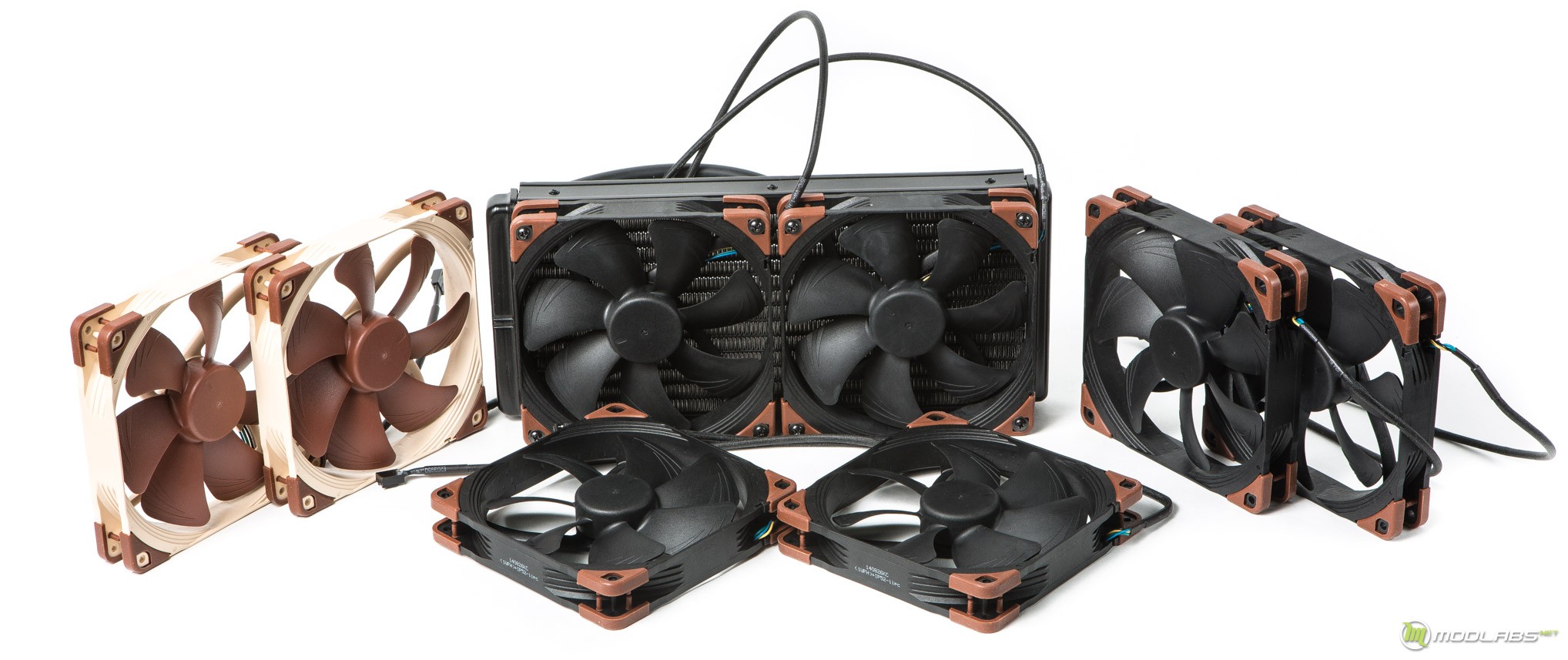

Не так давно мы уже знакомились австрийскими вентиляторами. У нас на тестировании побывала вся линейка серых сов Redux и всего пара представителей высокопроизводительных вентиляторов из линейки industrialPPC, все вентиляторы были в одном экземпляре, они прошли краткий обзор, который вы сможете прочесть пройдя по ссылке. Сегодняшнее тестирование будет довольно необычным я не буду рассматривать вентиляторы по отдельности, сегодня я вам покажу как они работают в парах, да ещё и на радиаторах. Мне кажется, что парное тестирование вентиляторов довольно актуально, так как на рынке распространены в достаточном количестве радиаторы требующие установки пары вентиляторов, и поведение вентиляторов, установленных на радиатор или в корпус в плане шума довольно сильно может отличаться от характеристик, заявленных в спецификациях. Тестирование по большей своей части будет посвящено линейке industrialPPC, но для того, чтобы было интересно к тестированию добавятся еще, и другие представители вентиляторов Noctua. Так же у данной статьи будет целых три части, каждая часть будет обусловлена отдельной категорией: 280мм радиаторы СЖО, процессорный супер воздух и 240мм радиатор СЖО. Первая часть как вы уже поняли будет посвящена 140 мм вентиляторам, я предлагаю не затягивать более со вступлением и перейти к осмотру и тестированию вентиляторов.

Всего в линейке 140мм industrialPPC присутствуют четыре модели, отличаются они количеством оборотов, классом защиты и наличием PWM управления. У нас на тестирование представлена практически вся линейка вентиляторов, за исключением единственного лишенного опции PWM, NF-A14 industrialPPC 2000.

  • NF-A14 industrialPPC 3000 PWM
  • NF-A14 industrialPPC IP67 2000 PWM
  • NF-A14 industrialPPC 2000 PWM
  • NF-A14 industrialPPC 2000

industrialPPC

Линейка industrialPPC это такие элитные промышленные «рабочие совы», высокий уровень качества, проверенные временем технологии, немного иной окрас (точнее сказать кардинально другой), качество исполнения, долговечность, высочайший уровень производительности. 140мм вентиляторы промышленных сов построены на базе легендарной стостороковки NF-A14, но обладают более суровым нравом и отличаются высоким уровнем производительности и соответственно высоким уровнем шума.

Таблица с техническими характеристиками участников

Модель NF-A14 industrialPPC 3000 PWM NF-A14 industrialPPC IP67 2000 PWM NF-A14 industrialPPC 2000 PWM NF-A14 PWM
Размер 140x140x25 мм  140x140x25 мм 140x140x25 мм 140x140x25 мм
Коннектор 4-pin PWM 4-pin PWM 4-pin PWM 4-pin PWM
Длина провода 400 мм 400 мм 400 мм 200 мм
Диаметр крыльчатки 133 мм 133 мм 133 мм 133 мм
Диаметр ротора 42 мм 42 мм 42 мм 42 мм
Подшипник SSO2 SSO2 SSO2 SSO2
Геометрия крыльчатки A series with Flow Acceleration Channels A series with Flow Acceleration Channels A series with Flow Acceleration Channels A series with Flow Acceleration Channels
Технология рамки AAO AAO AAO AAO
Скорость вращения (+/- 10%) 3000 RPM 2000 RPM 2000 RPM 1500 RPM
Скорость вращения, мин (PWM, +/-20%) 800 RPM 500 RPM 500 RPM 300 RPM
Воздушный поток 269,3 м³/час 182,5 м³/час 182,5 м³/час 115,5 м³/час
Уровень шума 41,3 dB(A) 31,5 dB(A) 31,5 dB(A) 24,6 dB(A)
Уровень статического давления 10,52 мм H2O 4,18 мм H2O 4,18 мм H2O 2,08 мм H2O
Потребляемая мощность, макс 6,6 W 2,16 W 2,16 W 1,56 W
Ток, макс 0,55 A 0,18 A 0,18 A 0,13 A
Напряжение 12 V 12 V 12 V 12 V
Наработка на отказ > 150.000 h > 150.000 h > 150.000 h > 150.000 h
Комплект поставки Fan + 4 Fan Screws Fan + 4 Fan Screws Fan + 4 Fan Screws Low-Noise Adaptor (L.N.A.)
Low-Noise Adaptor (L.N.A.)
4-Pin Y-Cable
30cm Extension Cable
4 Vibration-Compensators
4 Fan Screws
Гарантия 6 years 6 years 6 years 6 years
Защита IP52 IP67 IP52  -
Материал Fibre-glass reinforced polyamide Fibre-glass reinforced polyamide Fibre-glass reinforced polyamide  -
Тип мотора Трёхфазный Трёхфазный Трёхфазный  -

Noctua NF-A14 industrialPPC-3000 PWM

Noctua NF-A14 industrialPPC-3000 PWM, данный представитель промышленных вентиляторов является, пожалуй, самым высоко оборотистым и самым дорогим вентилятором в линейке. Цифра 3000 в название говорит о возможности работать на скорости 3000 об\мин.

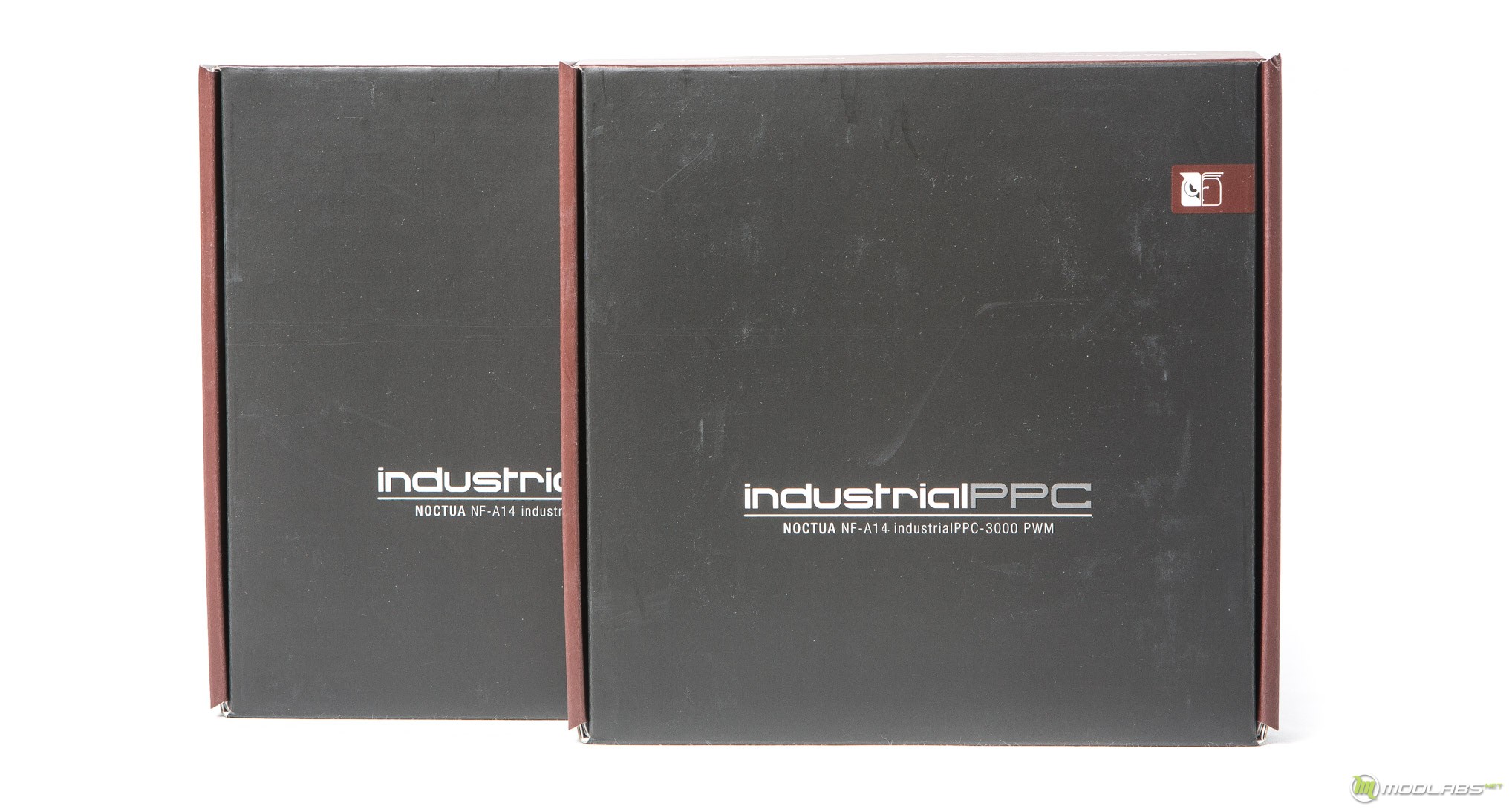

Данный вентилятор поставляется в небольшой черно коричневой коробке, с надписью industrialPPC и названием вентилятора под ней. В правом верхнем углу расположен логотип компании в коричневом прямоугольнике.

 140_Noctua

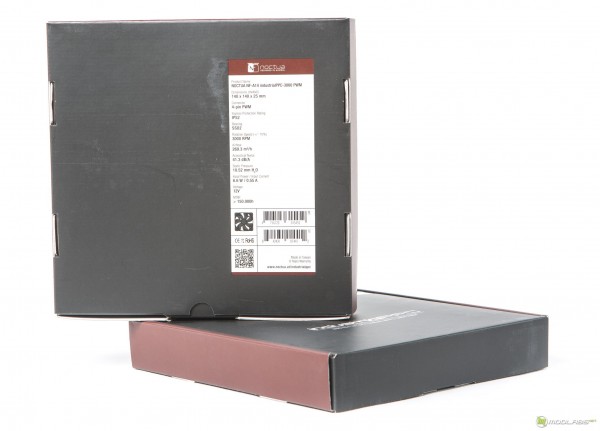

На оборотной стороне присутствует наклейка с краткими характеристиками модели.

industrialPPC

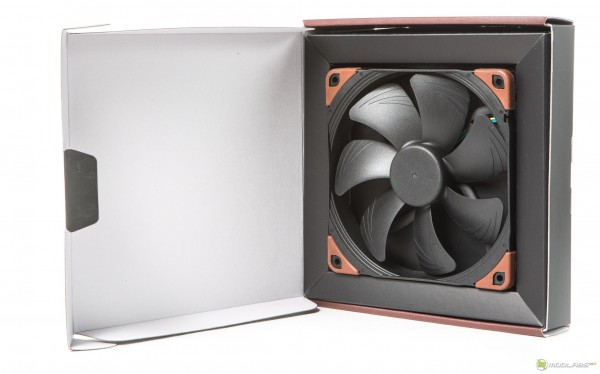

Вентилятор расположен в черном картонном поддоне.

industrialPPC

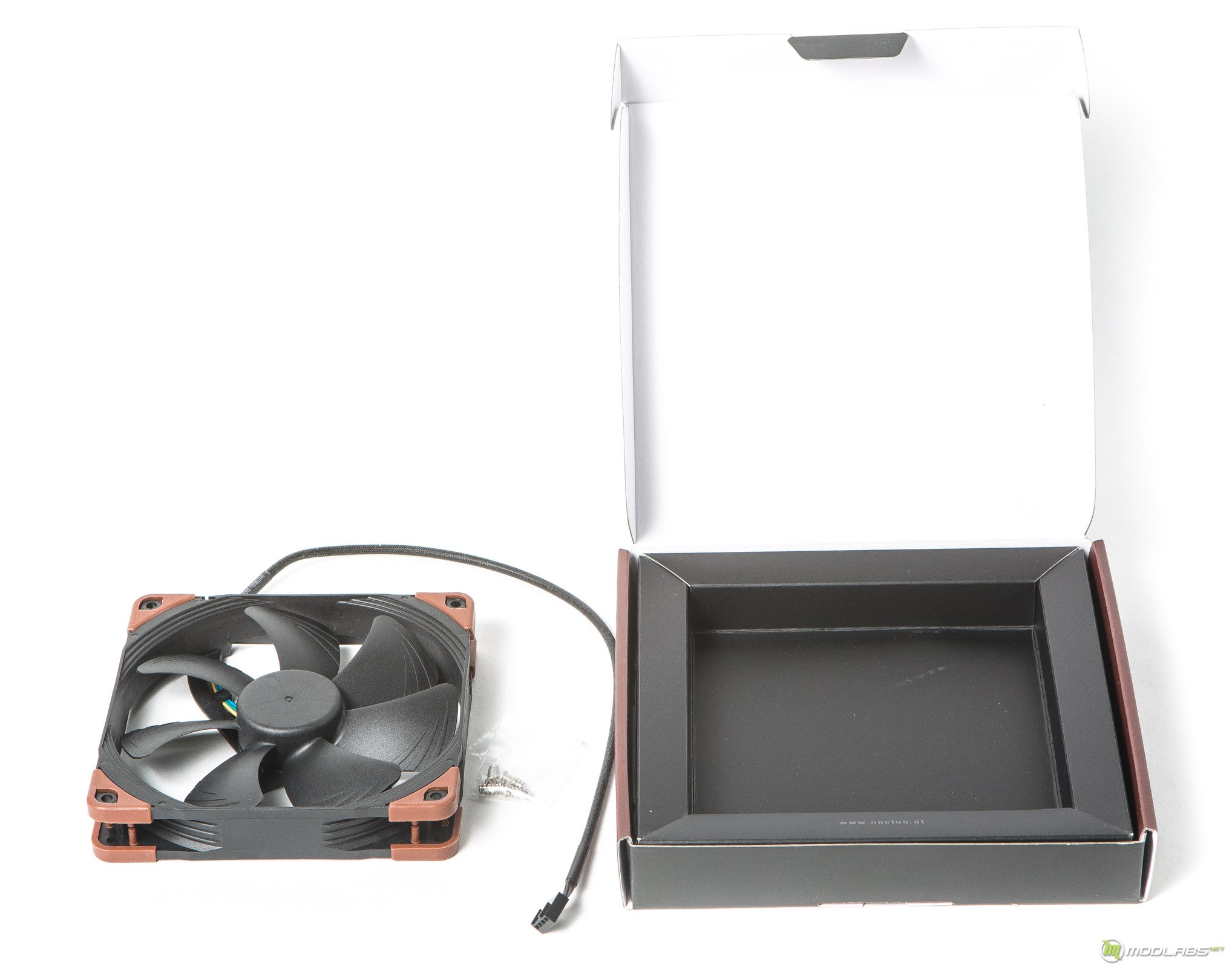

Комплект поставки очень скромен, по мимо вентилятора в него входит только винты для фиксации вентилятора.

industrialPPC

По сколько комплект поставки у всех одинаковый, повторять его для каждого представителя industrialPPC, я далее не буду.

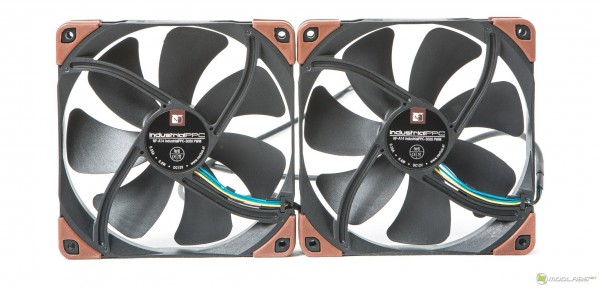

Перед нами пара черных стосороковок Noctua NF-A14 industrialPPC-3000 PWM, визуально за исключением цвета и длины кабеля нет никаких изменений. Тип используемого подшипника SSO2, в связке с трёхфазным мотором и так же благодаря функции PWM управления вентилятор работает на скорости от 800-3000 об\мин, это заявленные производителем характеристики. Черная крыльчатка несет на себе семь широких лопастей с насечками на концах, лопасти находятся под довольно острым углом примерно 40 градусов, длина одной лопасти равна 45,5мм, диаметр самой крыльчатки равен 133мм.

industrialPPC

Все отличия спрятаны от взора, главным отличием NF-A14 industrialPPC-3000 PWM от эталонной версии NF-A14, является скорость работы двигателя, которая может достигать 3000об\мин, к слову это самый производительный вентилятор из всех вентиляторов Noctua. Да и в принципе один из самых производительных 140мм вентиляторов на рынке. В сочетании с высокой производительностью производитель гарантирует очень долгую работу двигателя более 150 000 часов, для вентилятора который должен работать в промышленных условиях большой ресурс является ключевой особенностью.

industrialPPC

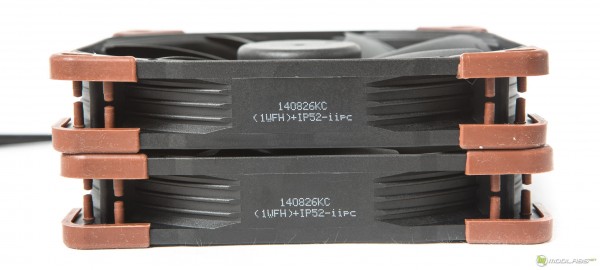

Толщина вентилятора равна 25мм, с одного из торцов расположена маркировка, свидетельствующая о присутствие класса защиты IP52. Характеристика IP52 - Защита от оседающей пыли, полная защита двигателя от контакта с пылью. Защита от внутренних повреждений оборудования вследствие пылевых отложений. Защита от капель воды, падающих под углом до 15°. Защита от капель.

industrialPPC

Продукты компании Noctua славятся своей технологичностью, при чем технологии реализованные производителем реально работают. Noctua NF-A14 industrialPPC-3000 PWM перенял очень эффективную технологию геометрии крыльчатки Flow Acceleration Channels. Суть её в том, что на краях лопастей присутствуют три насечки. Задача насечек предотвращение завихрений воздушного потока на концах лопастей, благодаря им у вентилятора появляется более тихая работа на средних и высоких оборотов. А самое главное это упорядочивание, фокусировка воздушного потока что даёт более высокую производительность. Говорить о том, что это удачная технология позволяет хотя бы то что её переняли Thermalright м применяют в своих новых вентиляторах TY-149, а также, такая же крыльчатка с насечками присутствовала на вентиляторах двухсекционного кулера Ice Haммer IH-THOR. Материал, который производитель использует тоже отличается во всей линейке industrialPPC используется fibre-glass reinforced polyamide.

industrialPPC

Рамка вентиляторов имеет ступенчатую структуру, данная технология позволяет улучшить аэродинамические свойства вертушки, позволяя облегчить переход от ламинарного потока к турбулентному и тем самым, снизить шум на входе воздушного потока. Эта технология называется AAO (Advanced Acoustic Optimisation).

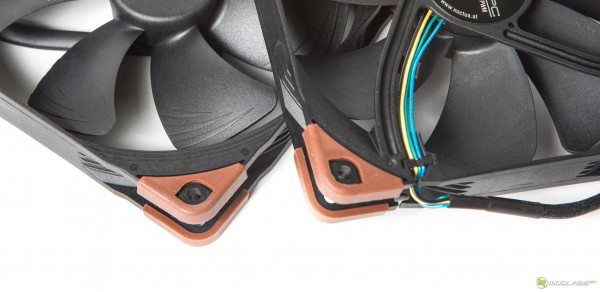

Как и у прародителя NF-A14, каждый вентилятор industrialPPC обладает антивибрационными резиновыми уголками, которые довольно легко снимаются. Их задача снизить вибрацию во время работы вентилятора.

industrialPPC

Особенность работы Noctua NF-A14 industrialPPC-3000 PWM (для одного вентилятора)

Производитель заявляет, что вентилятор может работать на скорости от 800(+/- 20%)-3000(+/- 10%) об\мин, и это действительно так. Экземпляры, попавшие на тестирование работали на скорости 700-2700об мин. Двигатель обладает одной важной и не очень приятной особенностью, снижая скорость ниже 1200 об\мин в работе двигателя появляются паразитный звуки, напоминающие глухой треск. При работе свыше данной отметки паразитные звуки пропадают, слышно только как лопасти разрезают воздух. Из всех протестированных industrialPPC трёхтысячник оказался самым шумным на минимальных оборотах.
