03/05/2015 - 07:09 [ ][Полигон Modlabs] Парное тестирование 140мм вентиляторов Noctua с круглой рамкой

Австрийские вентиляторы всегда отличались особой ценой, высоким качеством, тишиной и отличными характеристиками. Мы уже не раз знакомились с их продуктами и на сегодняшний день они оставили крайне приятное впечатление после себя. С вентиляторами серии Redux и несколькими industrialPPC вы познакомились уже довольно давно, о них вы можете прочесть по этой ссылке. Так же вы совсем недавно могли увидеть первую часть парного тестирования 140мм вентиляторов Noctua industrialPPC, которая собственно и открыла серию подобных обзоров. Тестирование 140мм вентиляторов с круглой рамкой будет довольно интересно обладателям двухсекционных суперкулеров, тем более участники тестирования будут довольно сильно отличаться друг от друга.

Таблица с техническими характеристиками участников

Noctua 140r

Модель

NF-P15 PWM

NF-P14r Redux  PWM

Размер

140x150x25 мм

140x140x25 мм

Коннектор

4-pin PWM

4-pin PWM

Длина провода

200 мм

400 мм

Диаметр крыльчатки

133 мм

130 мм

Диаметр ротора

42 мм

39 мм

Подшипник

SSO2

SSO

Геометрия крыльчатки

A series with Flow Acceleration Channels

NF-P14 Blade Design with VCN

Технология рамки

AAO



Скорость вращения (+/- 10%)

1200 RPM

1500 RPM

Скорость вращения, мин (PWM, +/-20%)

300 RPM

450 RPM

Воздушный поток

115.5 м³/час

133,7 м³/час

Уровень шума

19.2 dB(A)

25,8 dB(A)

Уровень статического давления

1,24 мм H2O

1,91 мм H2O

Потребляемая мощность, макс

0,96 W

2,4 W

Ток, макс

0,08 A

0,2A

Напряжение

12 V

12 V

Наработка на отказ

> 150.000 h

> 150.000 h

Комплект поставки







Fan

Fan

Low-Noise Adaptor (L.N.A.)

4-Pin Y-Cable

30cm Extension Cable

4 Vibration-Compensators

4 Fan Screws

4 Fan Screws

Гарантия

6 years

6 years

Материал

Fibre-glass reinforced polyamide

Fibre-glass reinforced polyamide



Noctua NF-P15 PWM

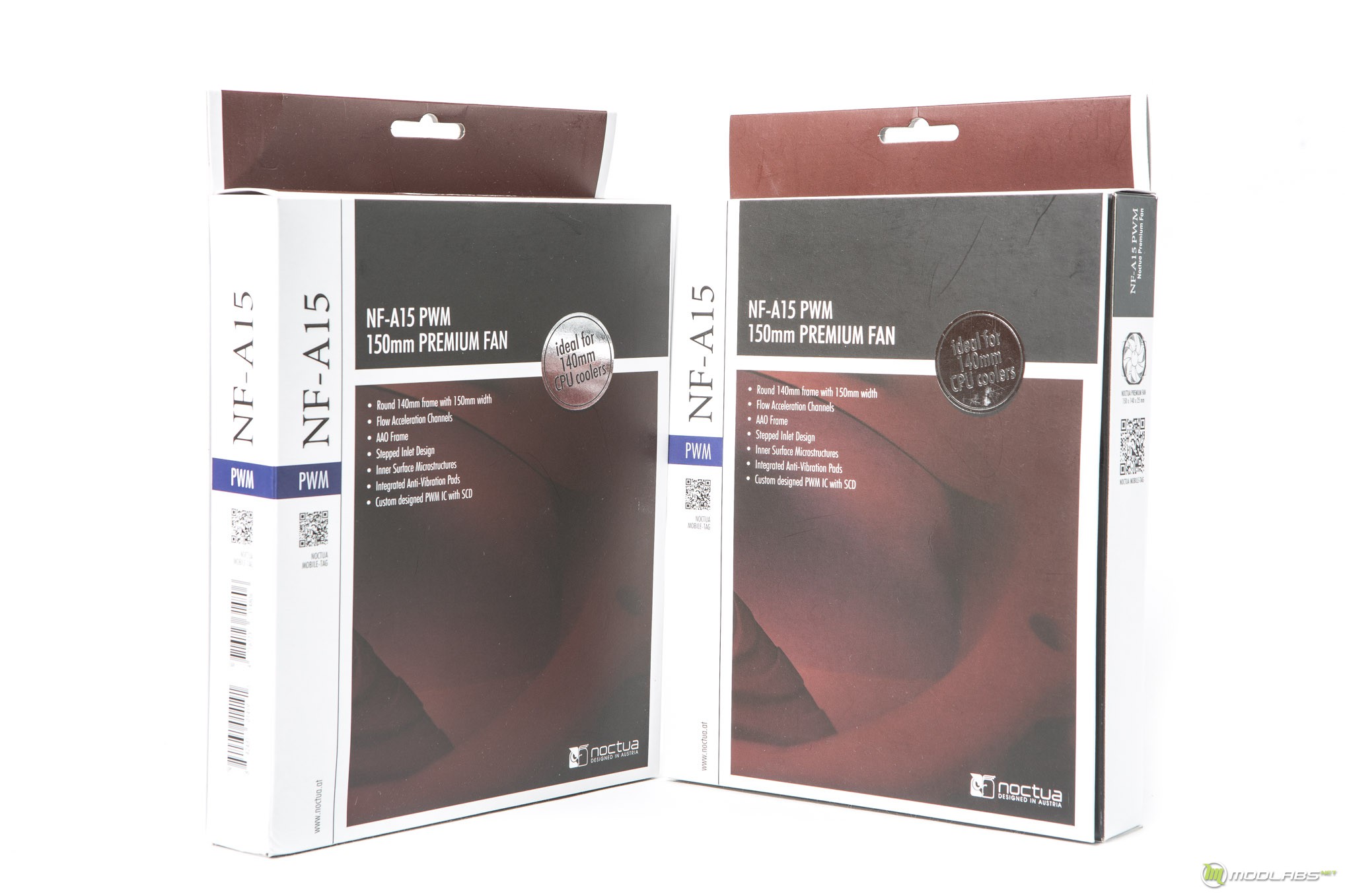

Noctua NF-P15 PWM поставляется в элитной бело-шоколадной коробке с обилием информации о технологиях, характеристиках и возможностях вентилятора.

Noctua 140r

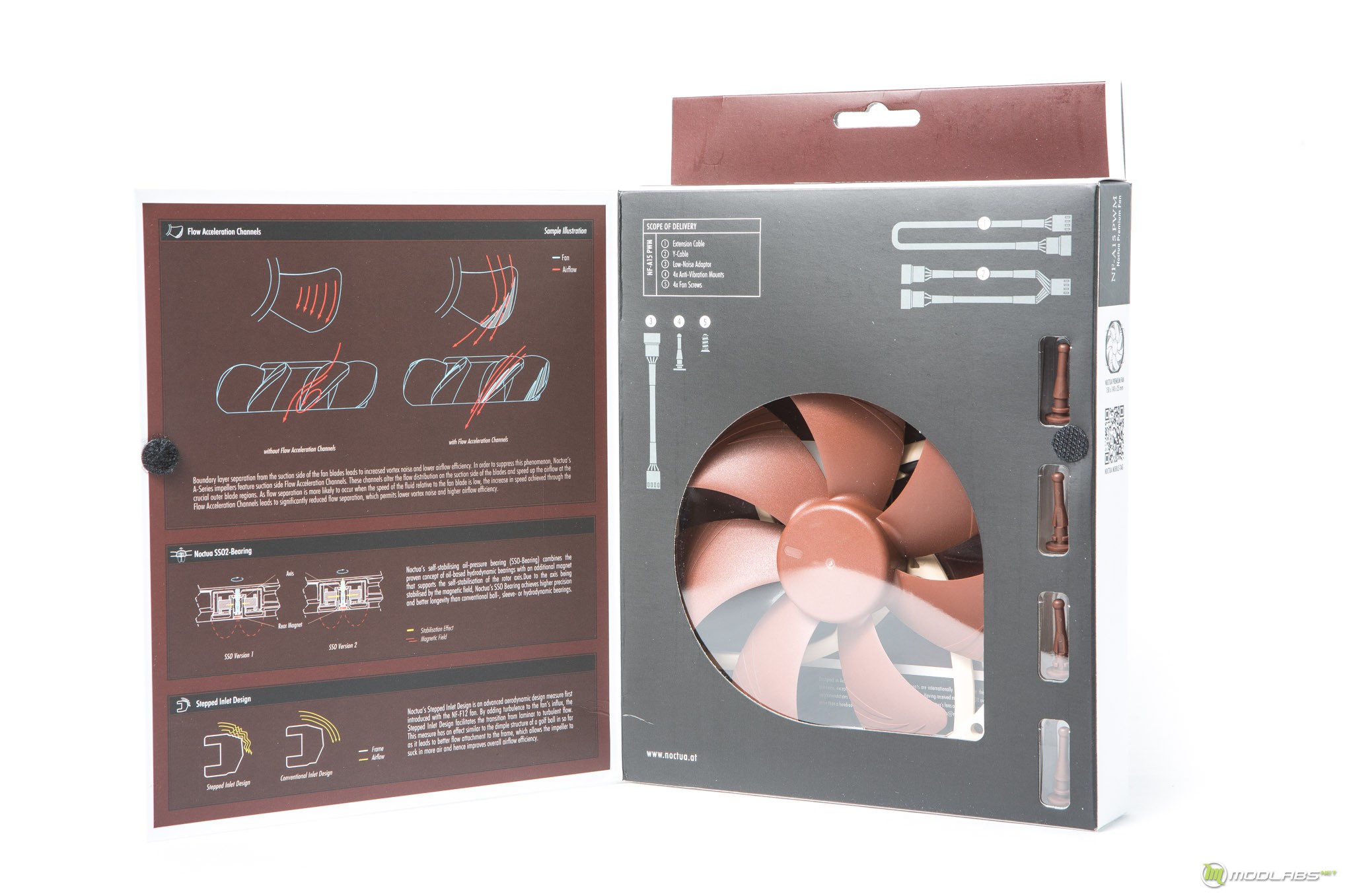

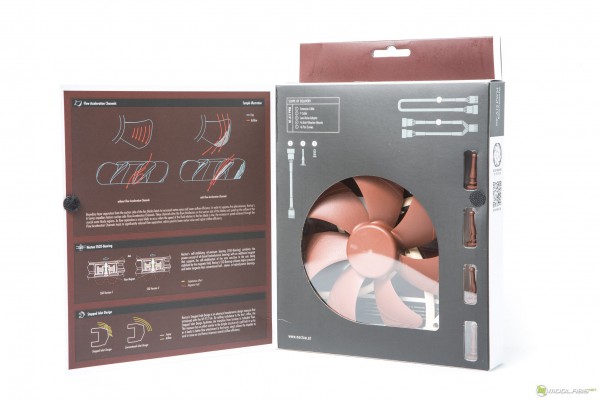

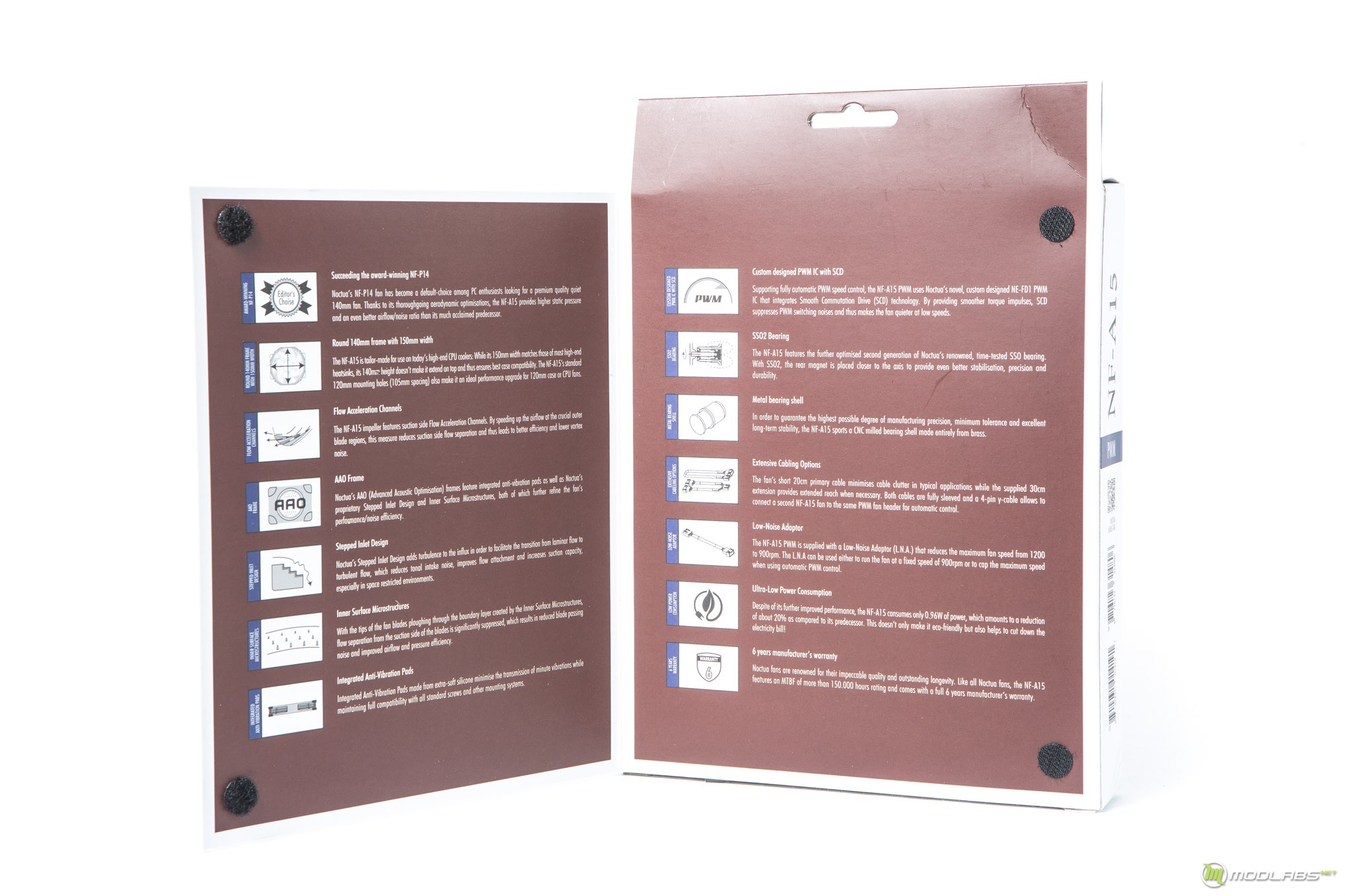

С обратной стороны присутствует информация на девяти языках и коробка дополнительно имеет пару разворотов с информацией о аэродинамических особенностях, комплекте поставки и технологиях, используемых в данной модели вентиляторов.

Noctua 140r

Noctua 140r

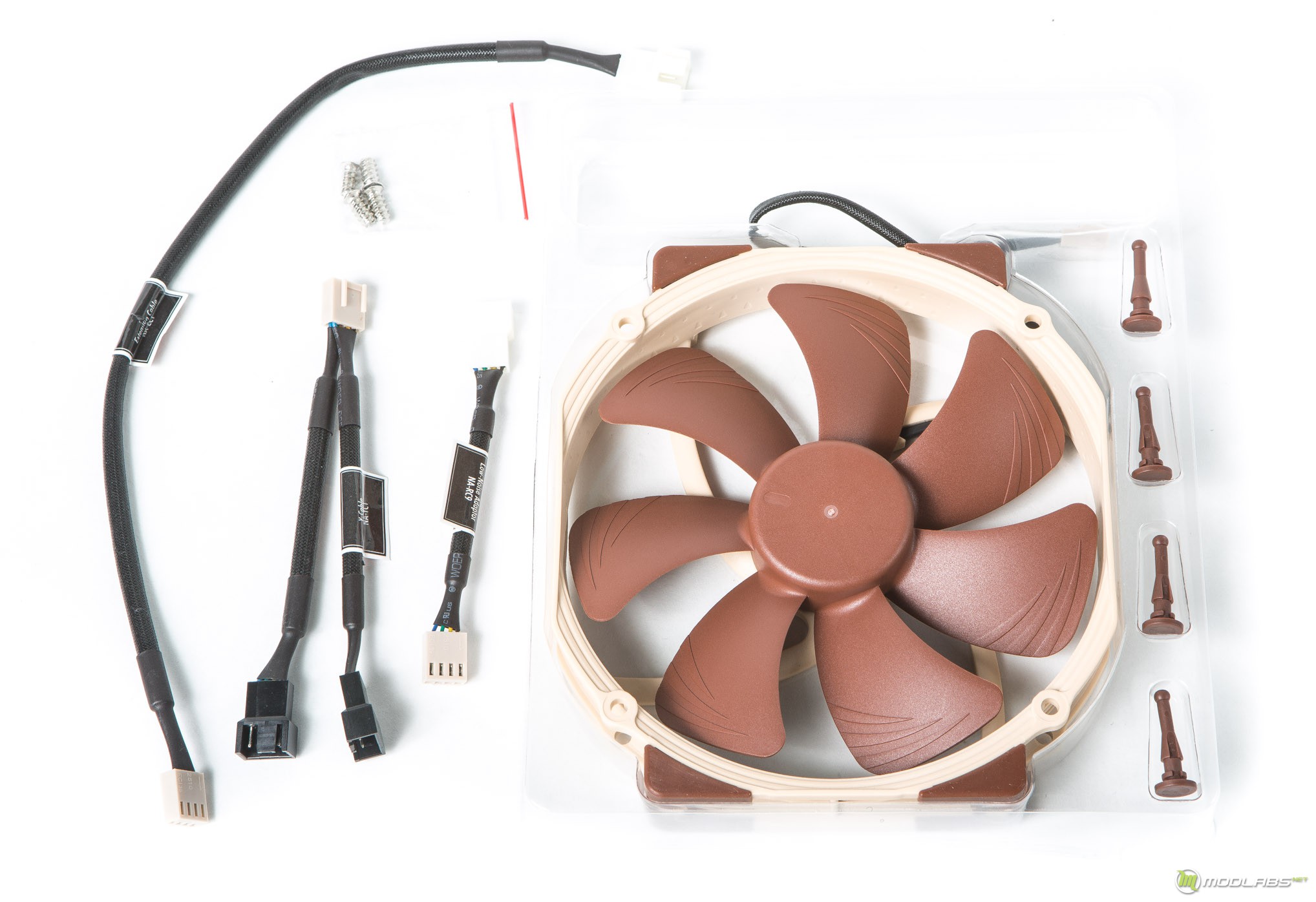

Комплект поставки весьма богат:

  • Сам вентилятор
  • Разветвитель
  • Удлинитель
  • Переходник N.L.A
  • Резиновые гвозди
  • Четыре винта

Noctua 140r

Вентиляторы и их особенности

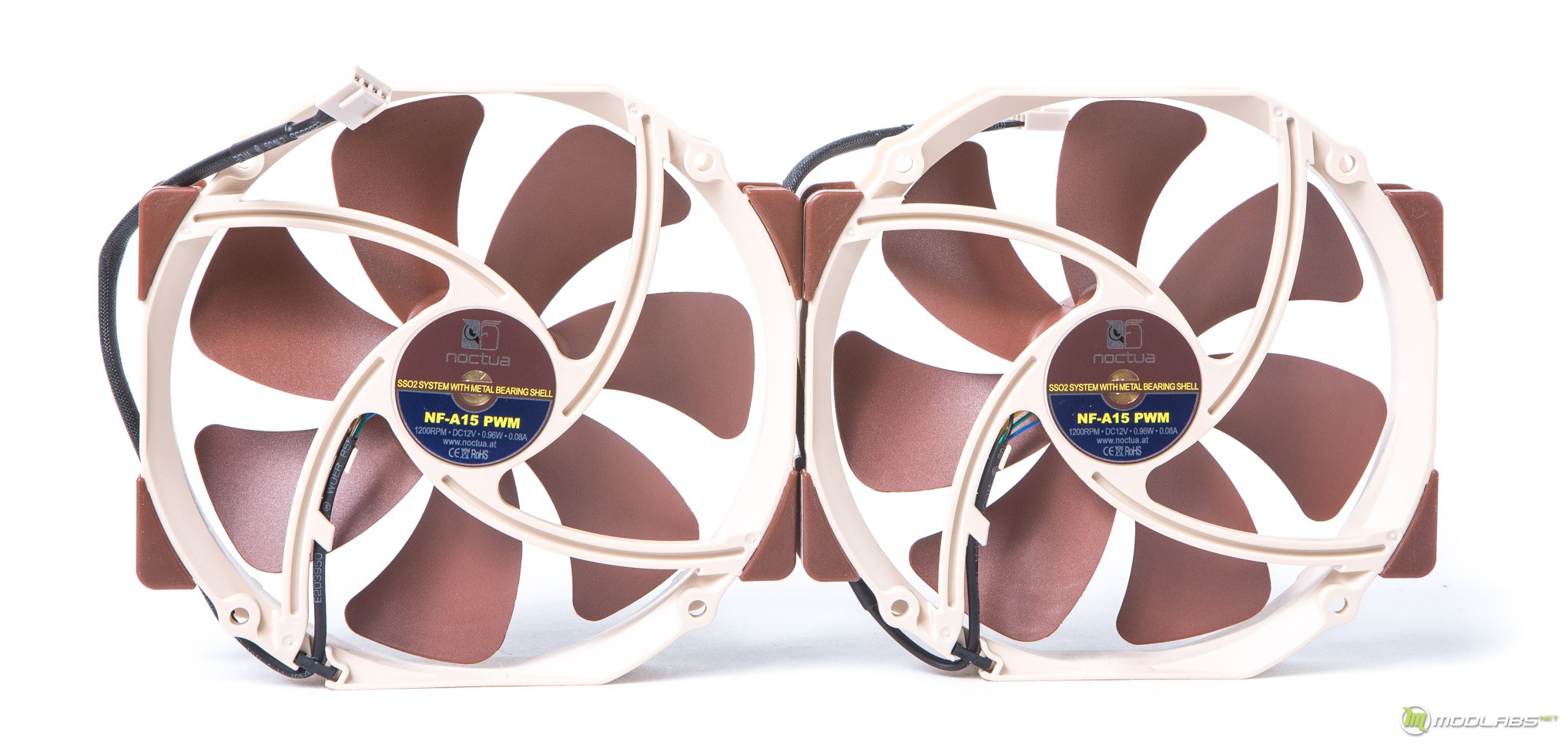

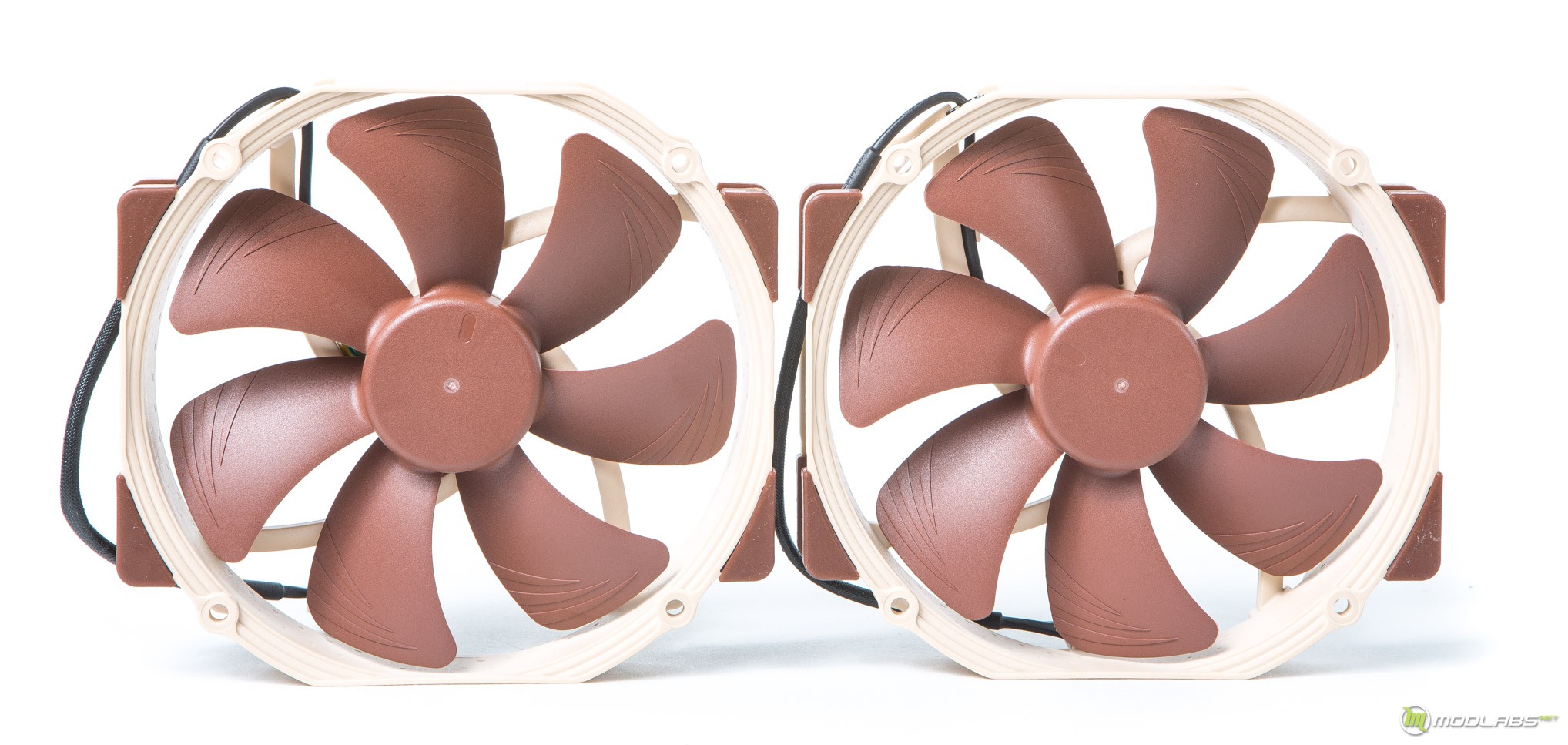

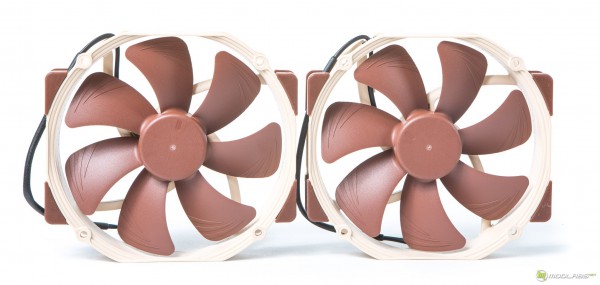

Перед нами пара элитных стосороковок Noctua NF-A15 PWM. Особенностью данной модели является рамка и в частности её размер 140x150x25мм, именно из-за ширины в 150мм её название NF-A15. Некоторых это может ввести в заблуждение, покупатель будет думать, что это 150мм крыльчатка подобно как у TY-150. Но нет, внутри рамки находится 140мм крыльчатка идентичная модели NF-A14. Вращает крыльчатку подшипник SSO2, скорость работы вентилятора от 300-1200 об\мин. Коричневая крыльчатка несет на себе семь широких лопастей с тремя насечками на концах, лопасти находятся под довольно острым углом примерно 40 градусов, длина одной лопасти равна 45,5мм, диаметр самой крыльчатки равен 133мм.

Noctua 140r

С обратной стороны присутствует наклейка на которой указана модель вентилятора и краткие технические характеристики.

Noctua 140r

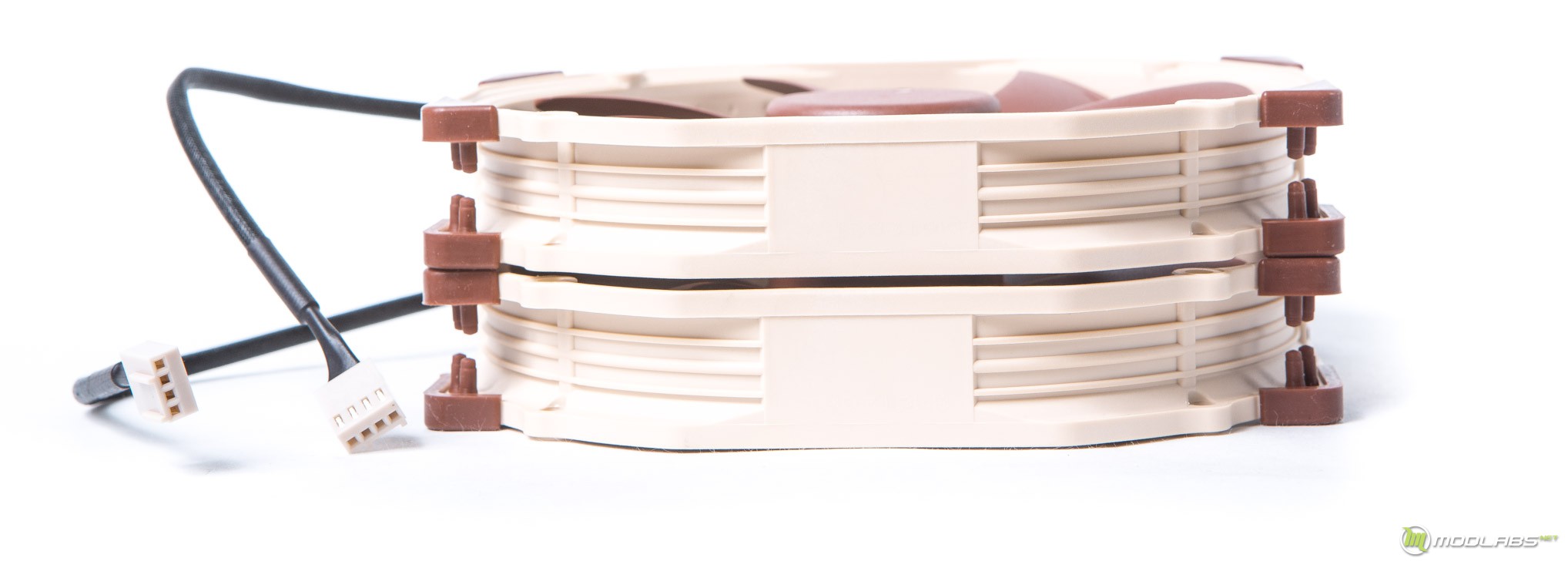

Толщина вентилятора равна 25мм, это является стандартом.

Noctua 140r

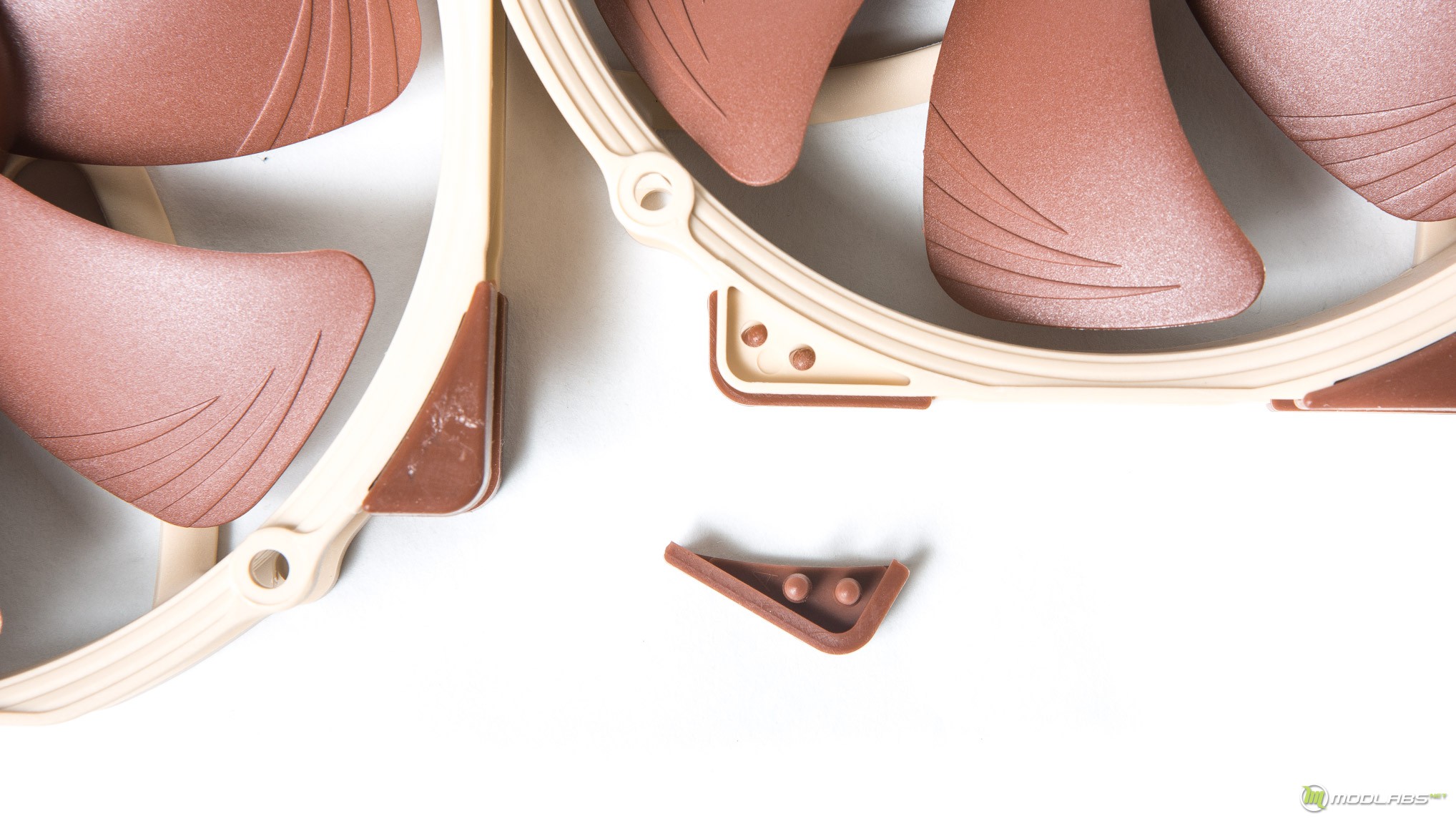

Все вентиляторы линейки класса премиум снабжены резиновыми антивибрационными вставками. И хоть рамка NF-A15 не стандартная она исключением не стала. На расширениях круглой рамки присутствуют небольшие резиновые антивибрационные вставки.

Noctua 140r

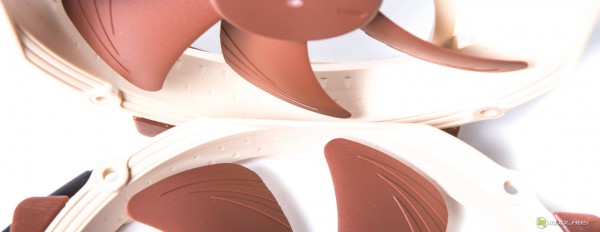

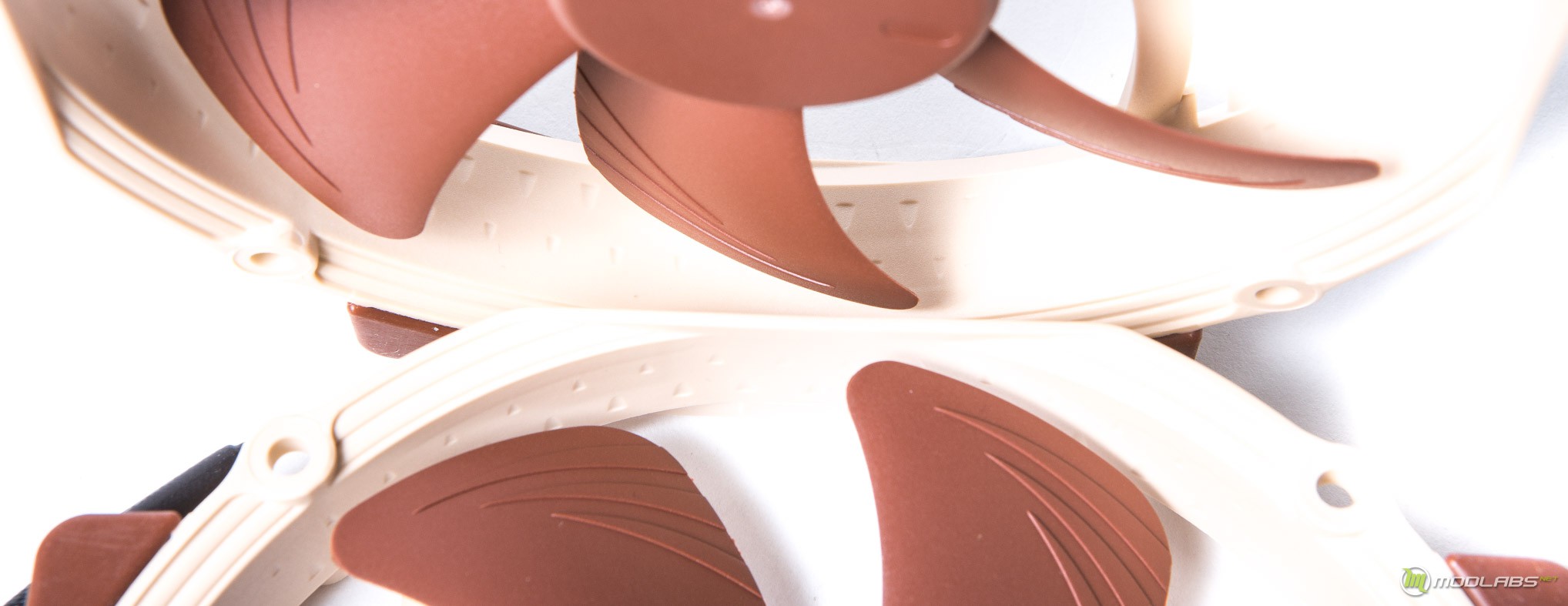

Уровень технологической оснащенности продуктов компании Noctua всегда являлся высоким и в данном вентиляторе собраны лучшие из них. В Noctua NF-A15 PWM используется очень эффективная крыльчатка с особой геометрией Flow Acceleration Channels. Визуально она проявляется в наличии трёх насечек на каждой из лопастей. Задача этих насечек предотвращать завихрения воздушного потока на концах лопастей, благодаря им у вентилятора появляется более тихая работа на средних и высоких оборотах. Эти насечки дают фокусировку воздушного потока что в свою очередь дарует более высокую производительность.

Так же технологии применены и в рамке вентилятора, она вентиляторов имеет ступенчатую структуру. Данная технология позволяет улучшить аэродинамические свойства вентилятора, позволяя облегчить переход от ламинарного потока к турбулентному и тем самым, снизить уровень шума на входе воздушного потока. Эта технология называется AAO (Advanced Acoustic Optimisation).

Noctua 140r

Особенность работы Noctua NF-A15 PWM (для одного вентилятора)

Действительно это вентилятор стоит своих денег, очень тихая работа на всём диапазоне заявленных оборотов. В работе двигателя отсутствуют паразитные звуки. Идеальная стосороковка в круглой рамке, точнее почти идеальная, стоит это вентилятор не мало.

Noctua NF-P14r REDUX-1500 PWM

Серию вентиляторов REDUX я уже вам представлял ранее, с этой статьей вы можете ознакомиться по ссылке «Новые совы. Обзор вентиляторов Noctua серий Redux и IndustrialPPC». Сегодня, мы поговорим о её отдельном представителе Noctua NF-P14r REDUX-1500 PWM. Как вы уже могли понять, вентиляторы серии REDUX являются условно доступным решением, из-за более низкой стоимости, скудного комплекта и более простого и возможно дешёвого подшипника SSO. Но помимо этого хочется дополнить тот факт, что Noctua NF-P14r REDUX-1500 PWM, заменил собой Noctua NF-P14 FLX, который ныне снят с производства.

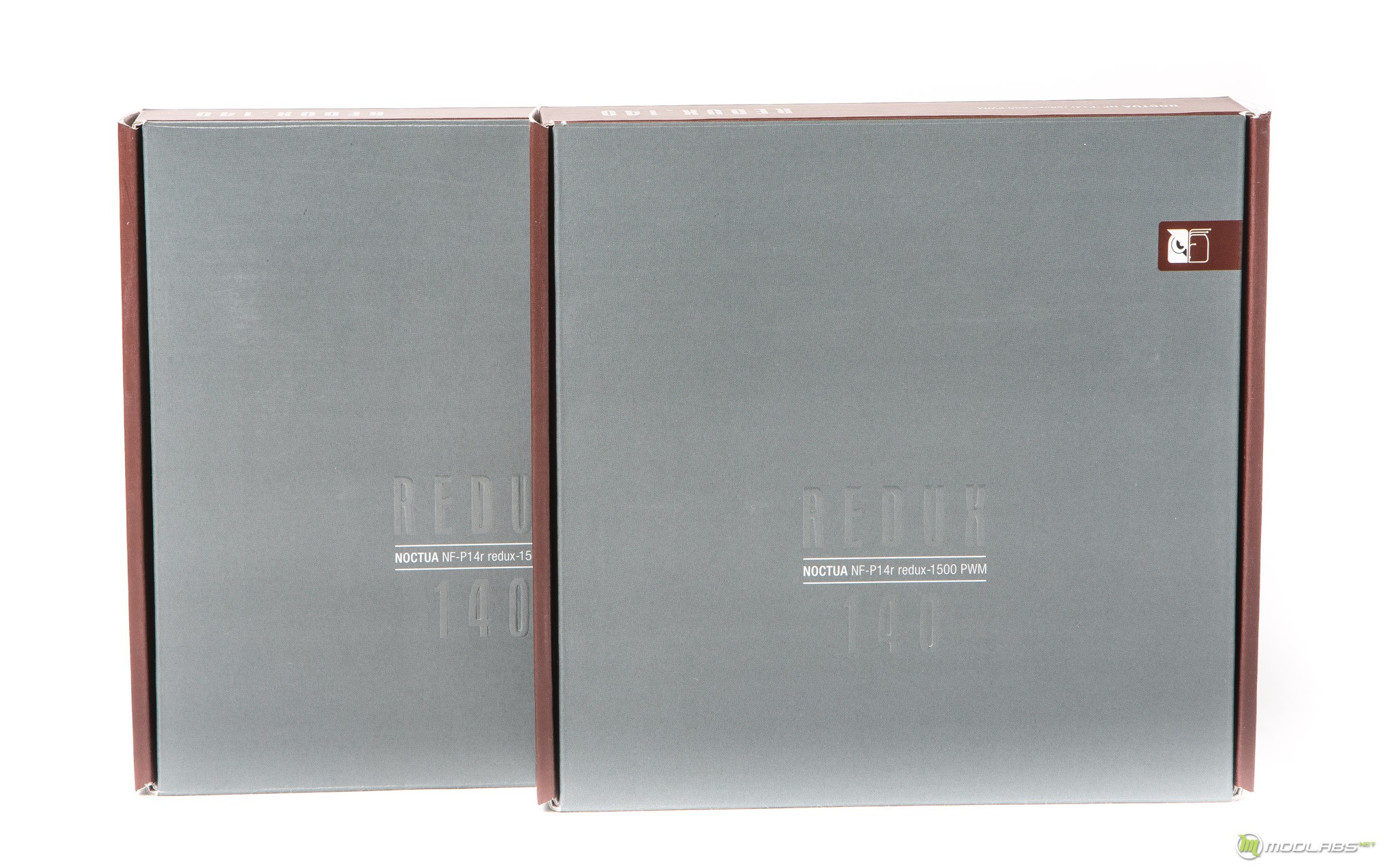

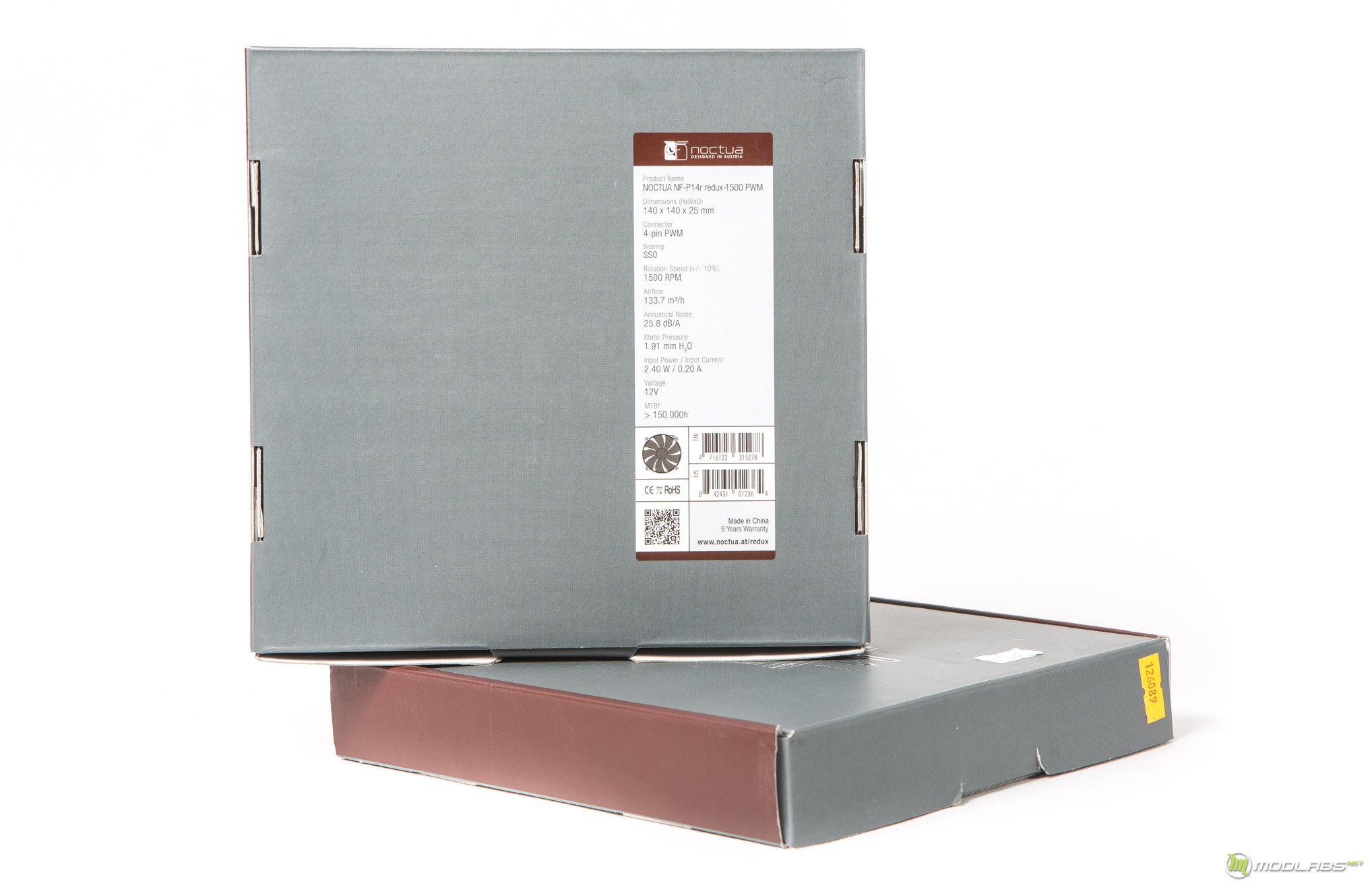

Собственно, упаковка вентилятора максимально упрощена, это обычный картонный бокс серого цвета.

Noctua 140r

С обратной стороны присутствует наклейка техническими характеристиками вентиляторов.

Noctua 140r

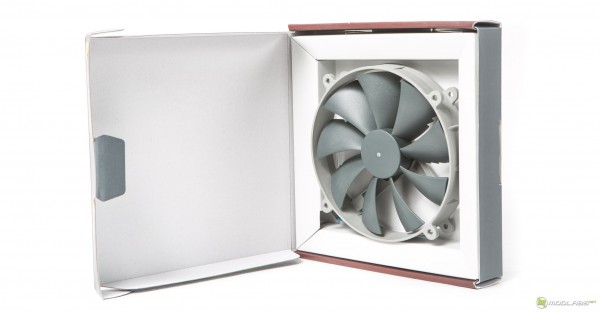

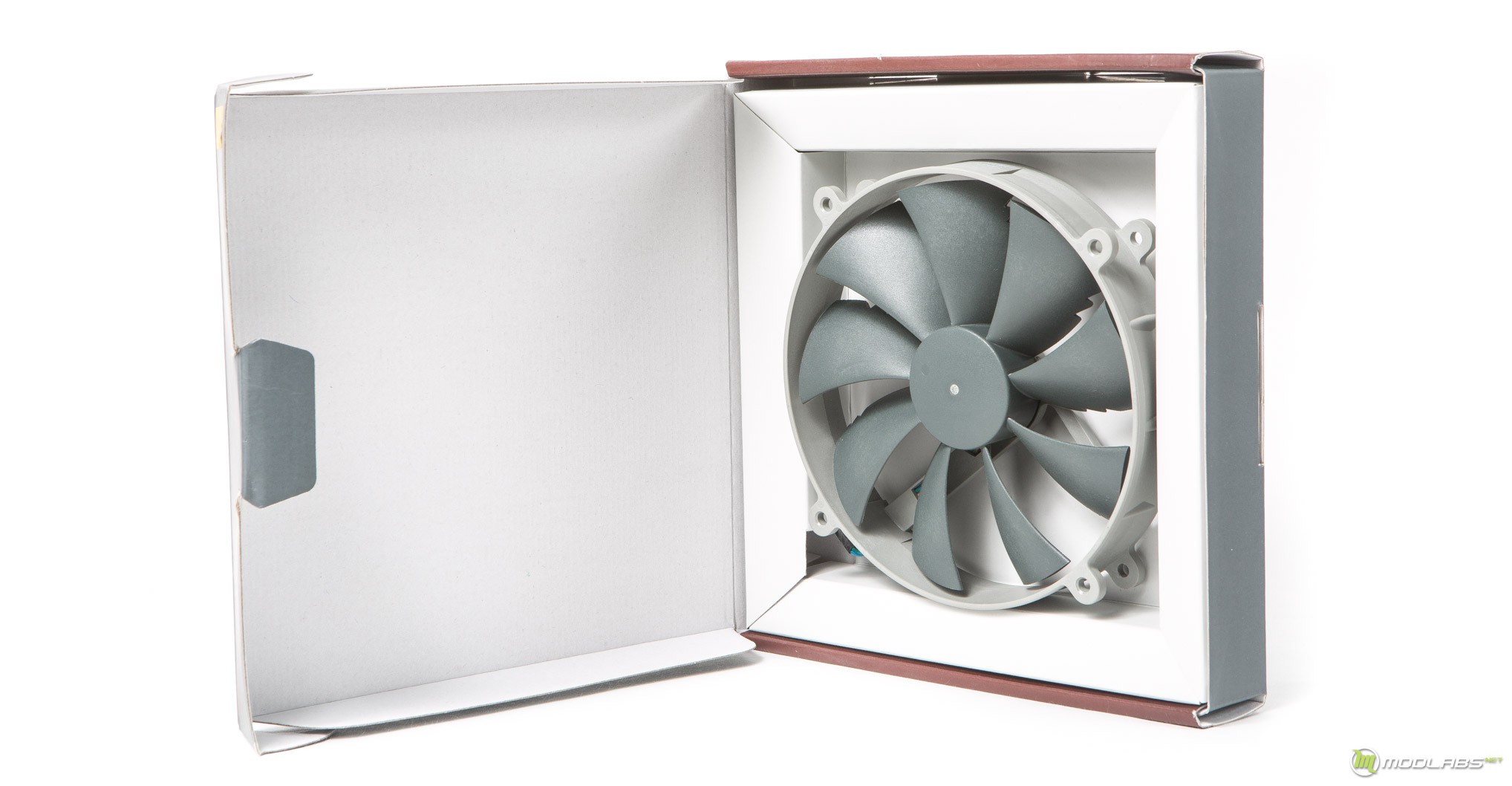

Внутри упаковки вентилятор находится в картонной рамке, это немного защищает его от повреждений во время транспортировки.

Noctua 140r

Комплект поставки довольно скуден, кроме самого вентилятора только четыре винта для его крепления, но с другой стороны, больше и не надо.

Вентиляторы и их особенности

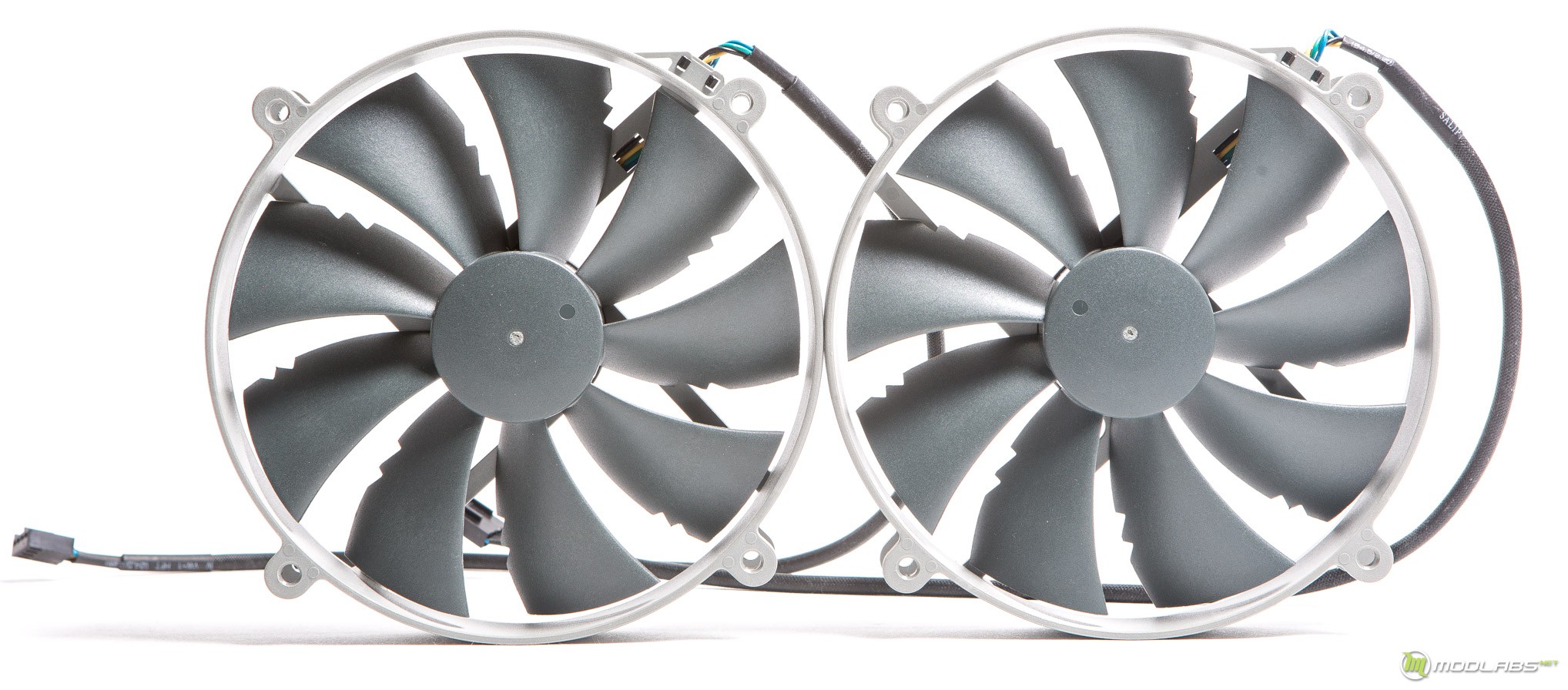

Как я уже говорил Noctua NF-P14r REDUX-1500 PWM, заменил собой Noctua NF-P14 FLX, который ныне более не выпускается. При этом в отличии от элитного прародителя NF-P14r обладает поддержкой PWM управления и стал немного быстрее его максимальная скорость ныне составляет 1500 RPM, а минимальная 450 RPM. Вентилятор стал серым, это отличительная черта линейки REDUX. Круглая светло-серая рамка с креплениями под 120мм хранит в себе темно-серую крыльчатку с девятью лопастями. На лопастях присутствуют насечки, которые имеют технологичное объяснение, об этом я расскажу далее. Подсоединяется вентилятор через 4pin коннектор, кабель вентилятора довольно длинный 400мм, и он облачен в прорезиненную оплётку.

Noctua 140r

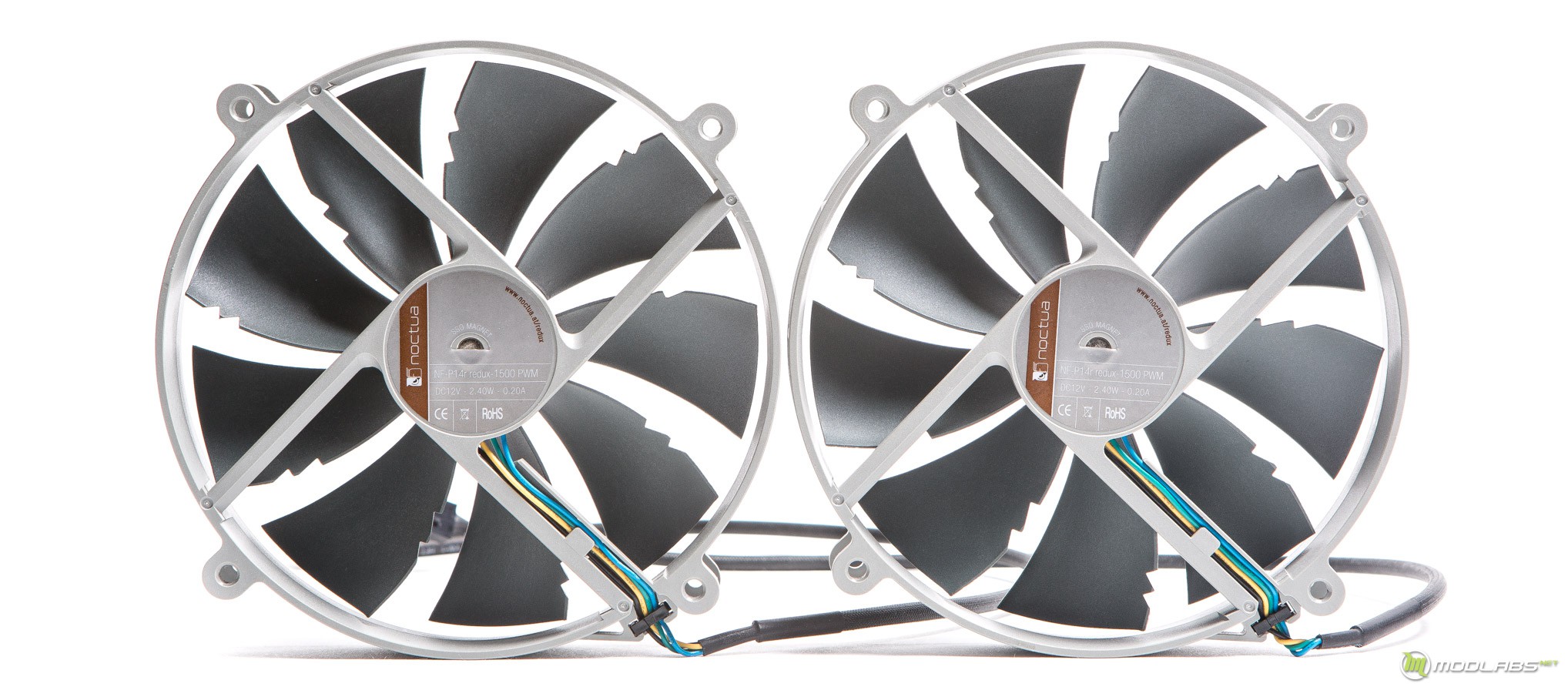

С обратной стороны присутствует наклейка с названием и краткими техническими характеристиками.

Noctua 140r

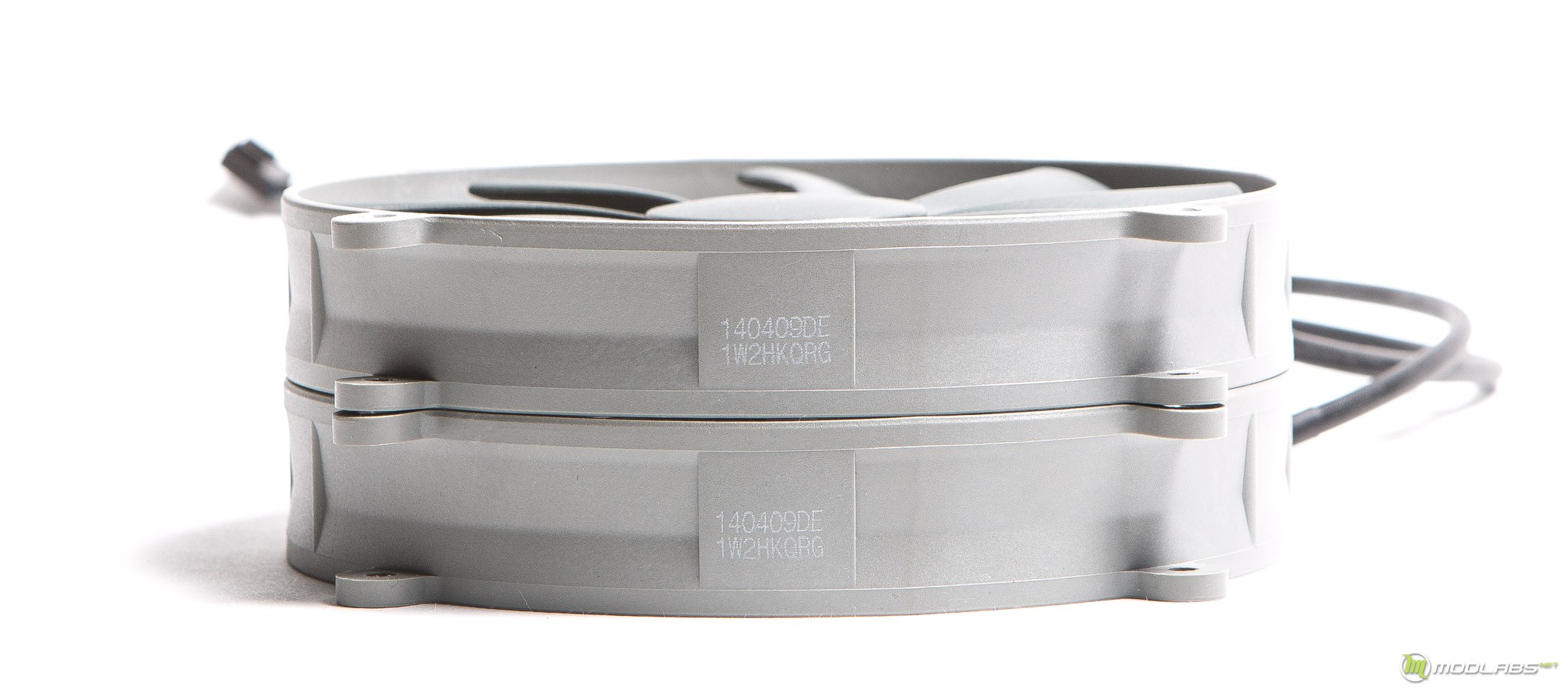

Толщина вентилятора равна 120мм, так же на корпусе есть маркировка 140409DE. Корпус вентилятора лишен каких-либо антивибрационных прокладок.

Noctua 140r

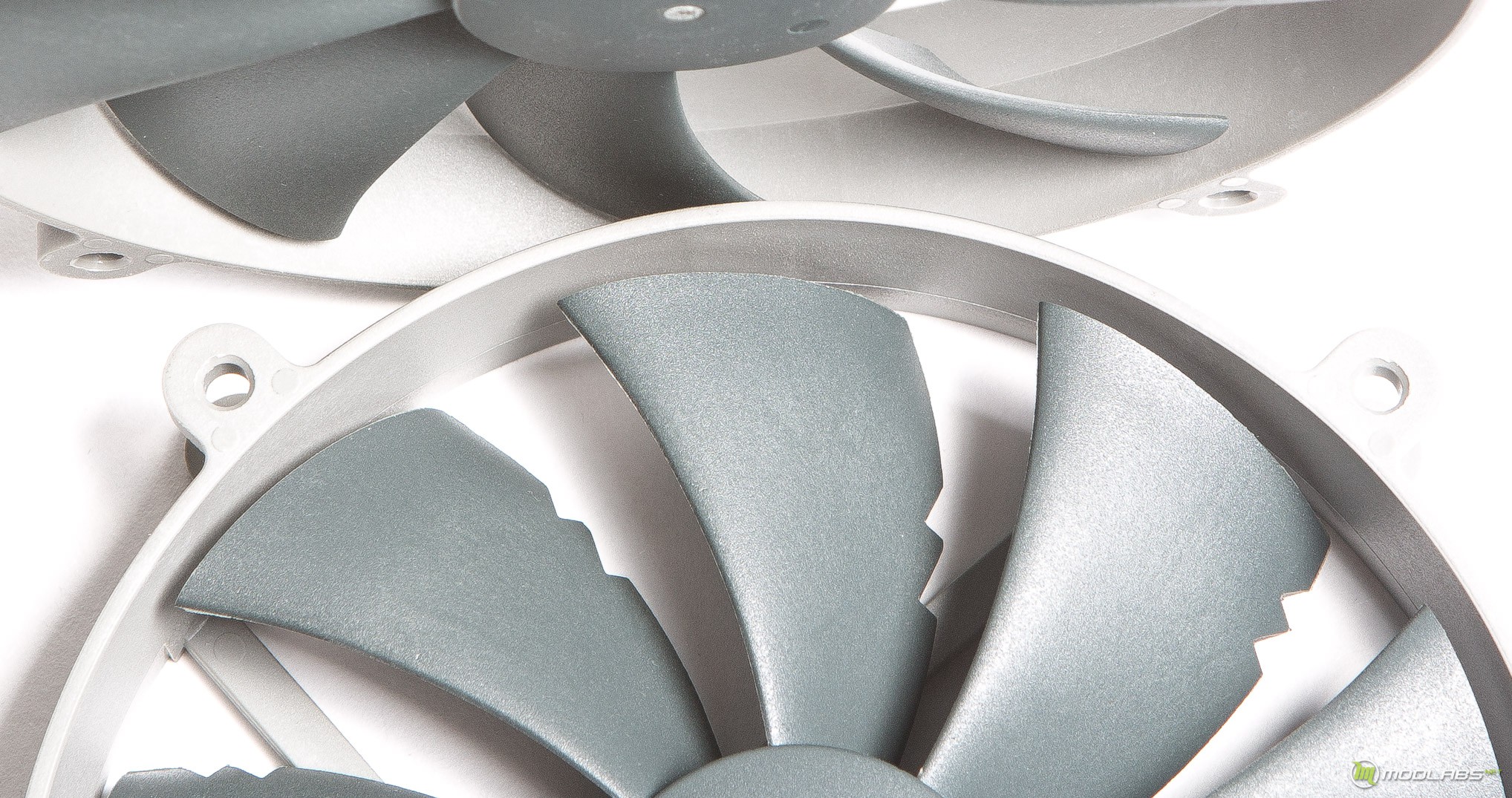

По сколько это есть переродившийся NF-P14 FLX, то NF-P14r сохранил его геометрию крыльчатки, название ей Vortex Control Notches. Суть данной технологии заключается в том, что на каждой лопасти находятся насечки, их задача убрать лишние завихрения воздушного потока и усилить уровень статического давления.

Noctua 140r

Особенность работы Noctua NF-P14r REDUX-1500 PWM

Вентилятор остаётся тихим вплоть до 900об\мин, после того как импеллер раскручивается с выше данной отметки вентилятор становится довольно шумным, в сравнении с NF-P15. Noctua NF-P14r REDUX-1500 PWM не имеет никаких паразитных звуков в работе двигателя, всё-таки это Noctua.

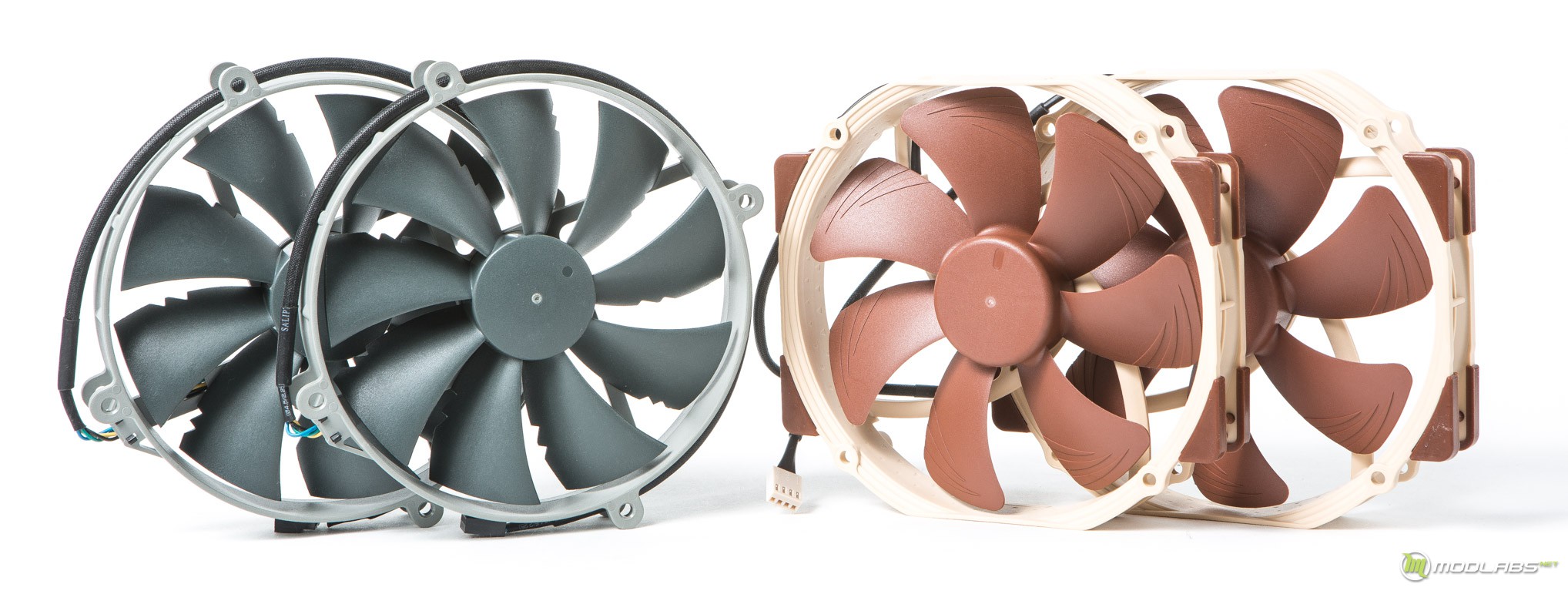

Внешний вид, раздел для эстетов

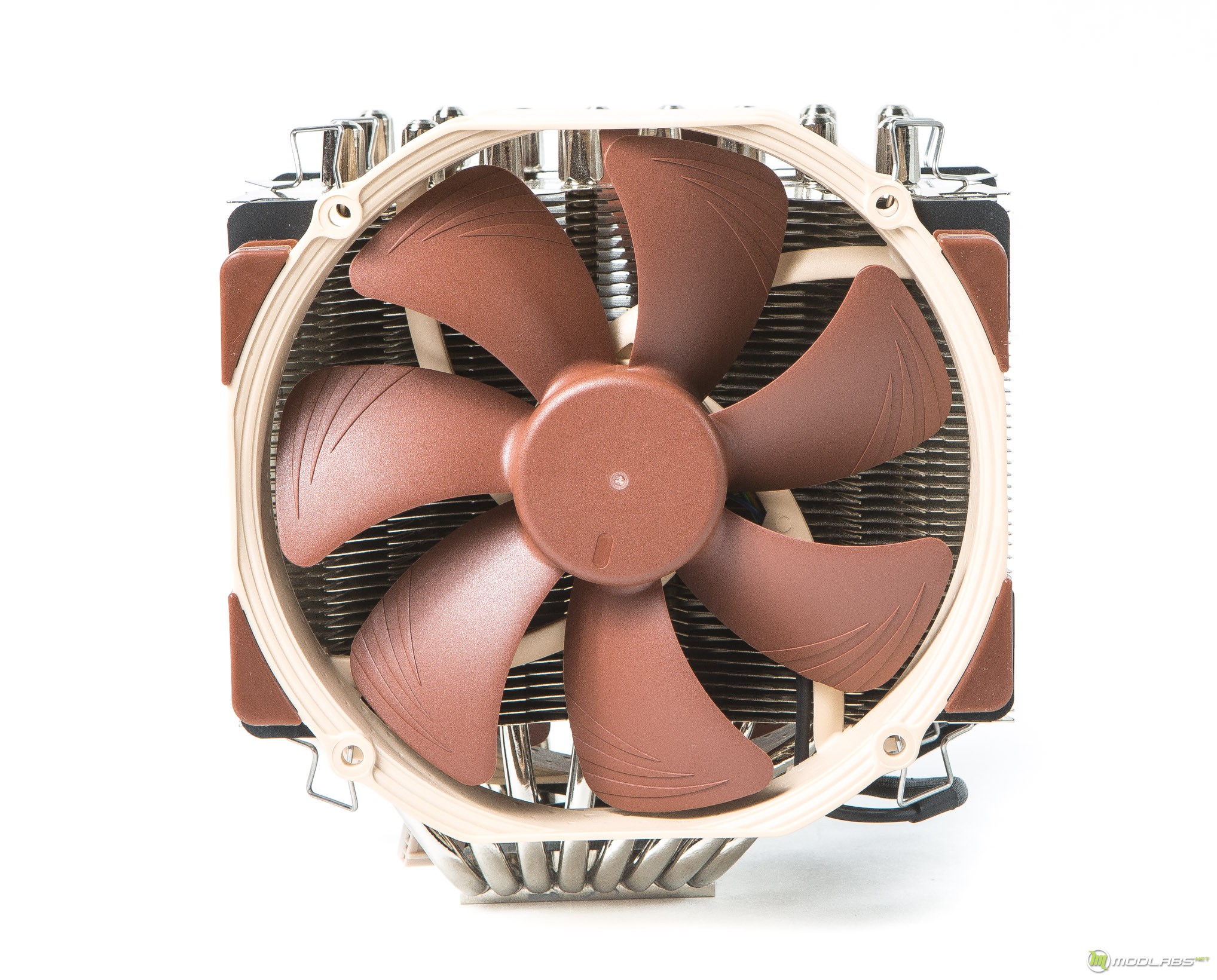

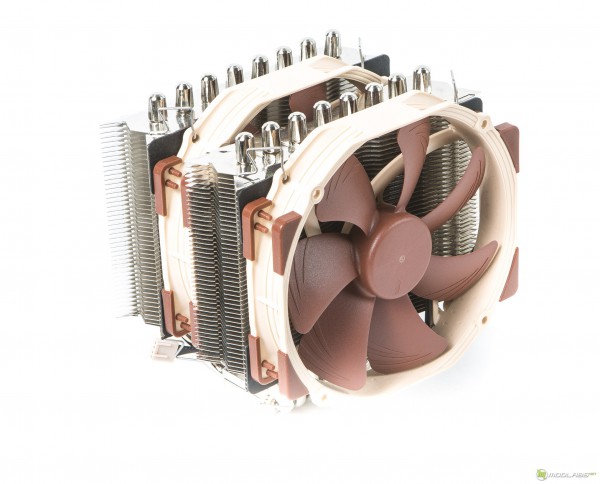

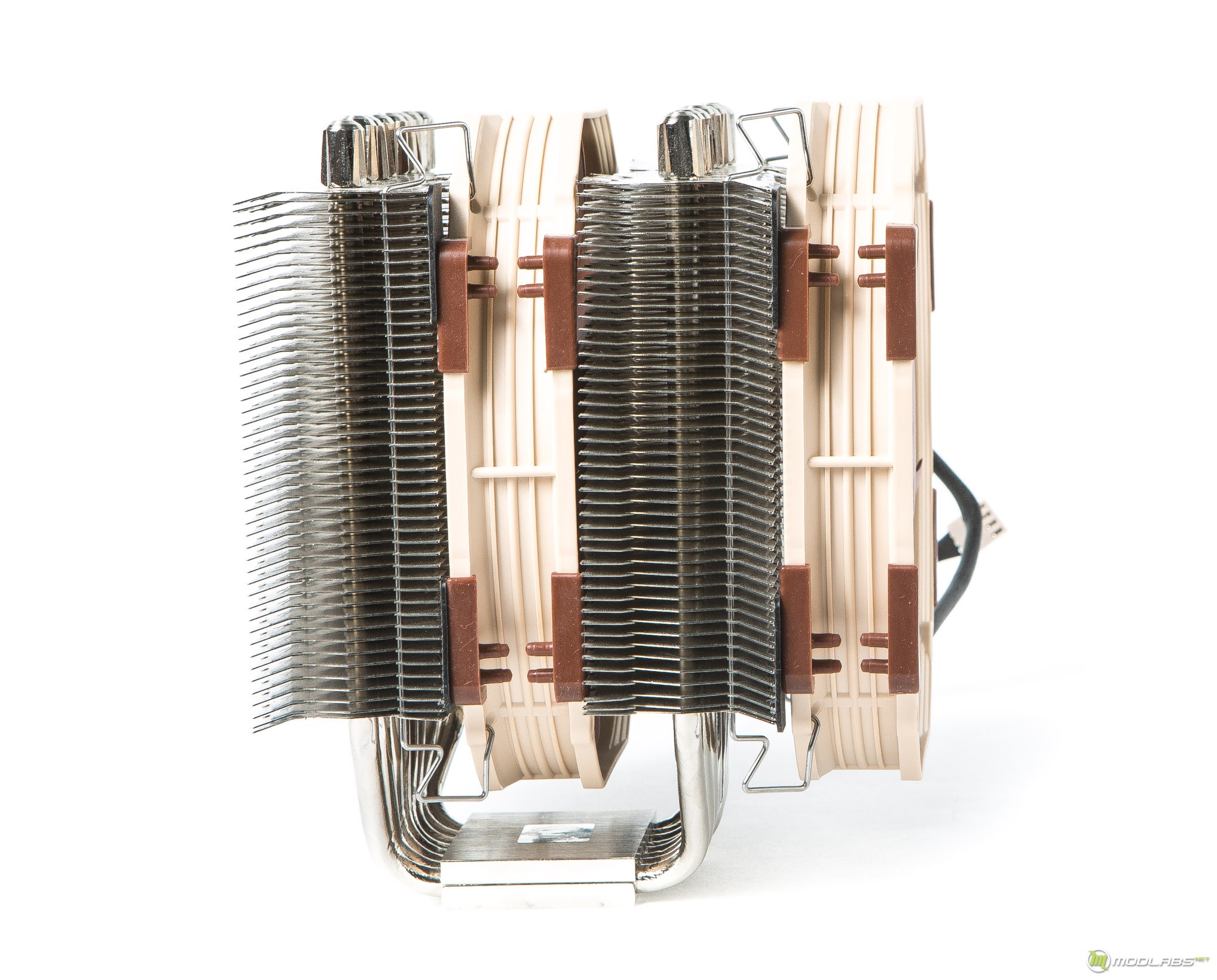

Noctua NF-P15 PWM

Noctua 140r

Noctua 140r

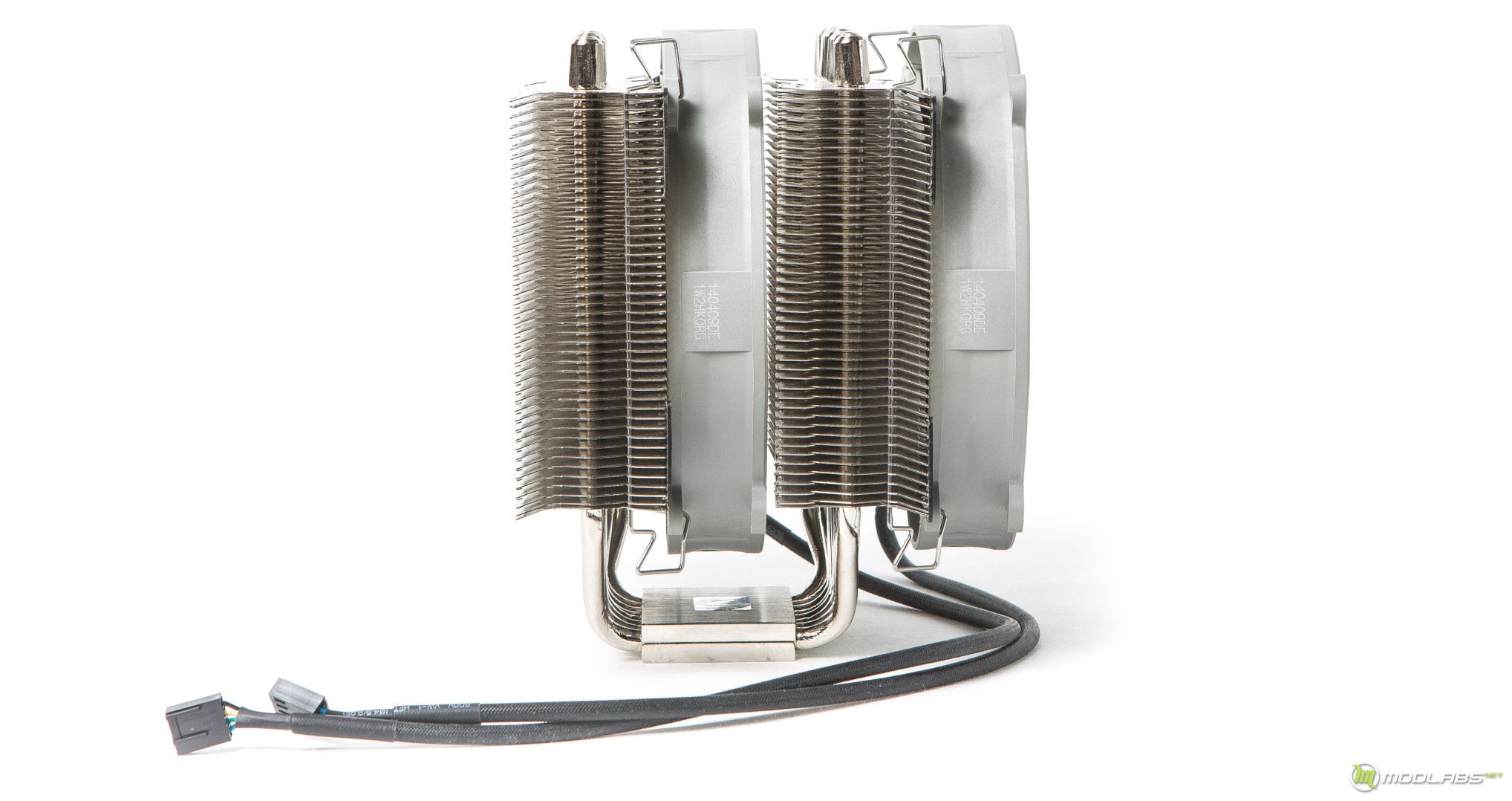

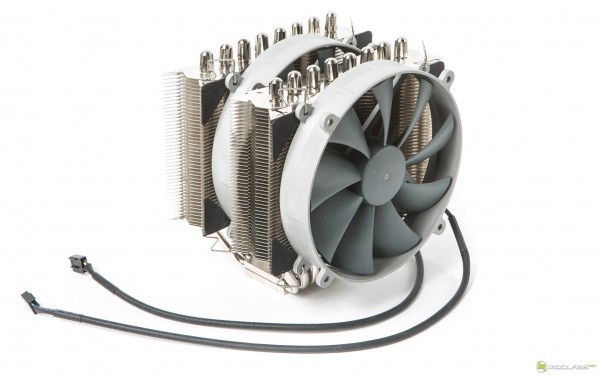

Noctua NF-P14r REDUX-1500 PWM

Noctua 140r

Noctua 140r

Тестирование

Тестовый Стенд:

• Процессор: Intel Core i7 4960X 6/12 4.4Ghz 1,25v LGA2011

• Охлаждение CPU: Thermalright SilverArrow IB-E

• Материнская плата: ASUS Rampage IV Gene X79

• Оперативная память: Kingston Svage 32Gb

• Видеокарта: GTX 980 4Gb

• Блок питания: Corsair HXi 750

• Корпус: Открытый стенд

Управление скоростью работы вентиляторов industrialPPC происходило с помощью PWM контроллера материнской платы и программы ASUS Fan Xpert 2.

Методика тестирования

Noctua 140r

Тестирование уровня шума вентиляторов будет происходить на двухсекционном радиаторе Thermalright SilverArrow IB-E. Измерение уровня шума будет измеряться с помощью цифрового шумомера, с расстояния ~15см, минимальной границей измерения шума является 30дБ, уровень шума в помещение равняется 30,5-31дБ, данные ниже 33-34дБ можно считать абсолютно бесшумными, погрешность может составлять 1,5-2дБ. По сколько тестирование происходит на открытом стенде, то результаты уровня шума на отметке 35-37дБ в корпусе будут на расстоянии более 50см будут не заметны.

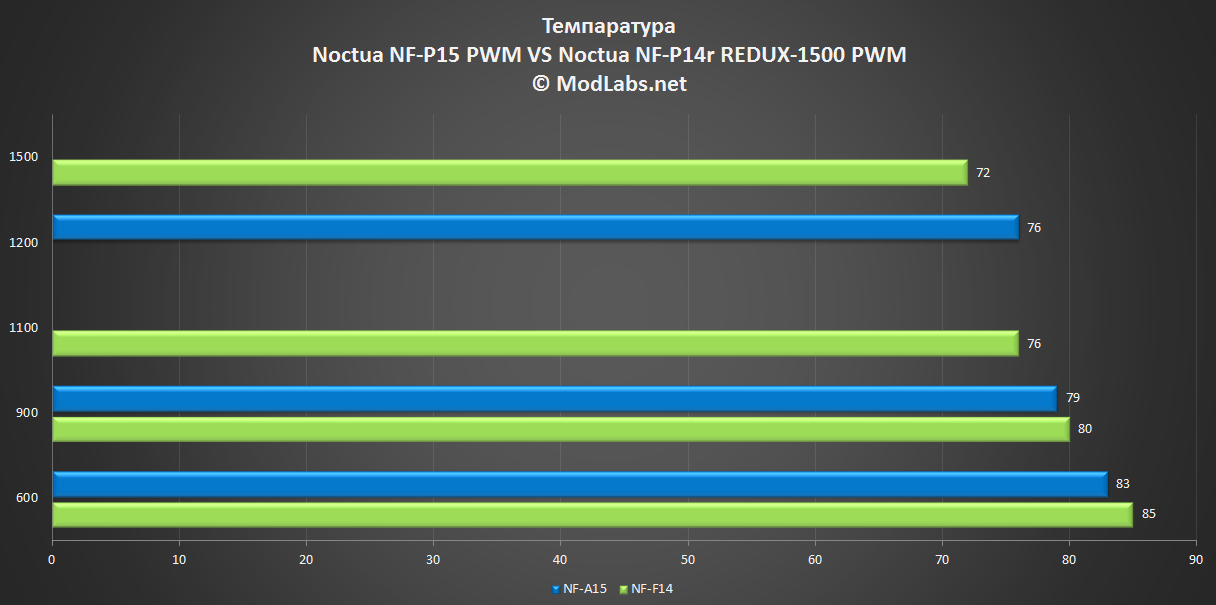

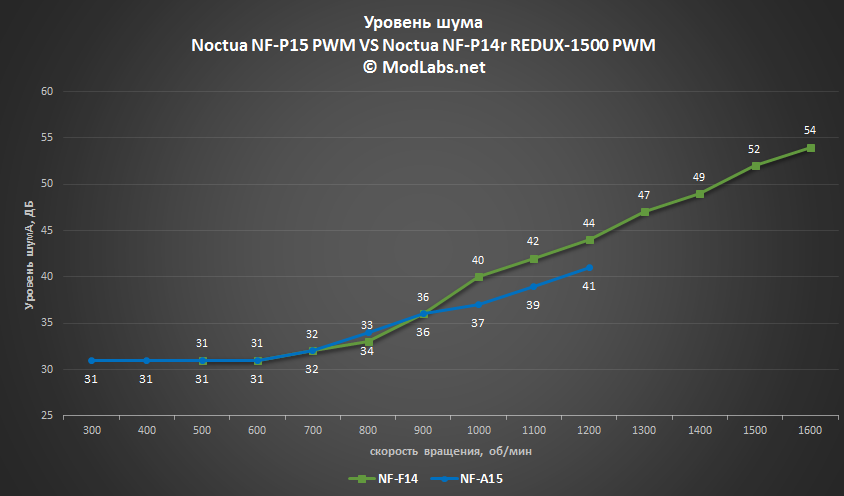

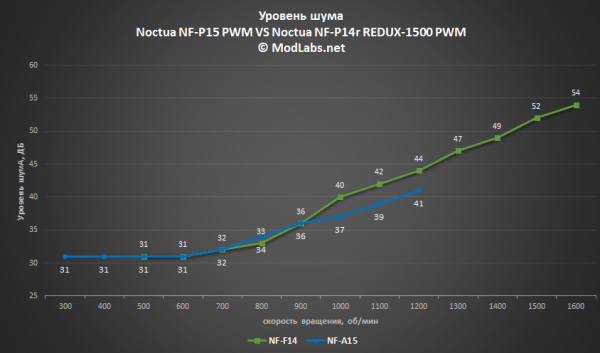

Результаты тестирования

NF-P15 PWM

NF-P15 PWM



Заключение

Noctua 140r

Парное тестирование австрийских вентиляторов с круглой рамкой подошло к концу. Бесспорно, первое место получает Noctua NF-P15 PWM, очень тихий, с хорошим уровнем производительности и богатым комплектом поставки, он забирает заслуженное первое место, минус один это его высокая стоимость. А вот его противник Noctua NF-P14r REDUX-1500 PWM имея меньшую стоимость, показал, к сожалению, худшие результаты. NF-P14r чуть более шумный на средних и более высоких оборотах и чуть менее производительный при одинаковом уровне шума. Оба вентилятора имеют хоть и разные, но качественные подшипники, которые даруют очень высокий срок службы, более 150000 часов. Так же качество материалов и изготовления для обеих моделей соответствует заявленному высокому уровню Noctua.
