05/01/2015 - 07:09 [ ]Компактное охлаждение. Обзор Noctua NH-U9S и Noctua NH-D9L

ОГЛАВЛЕНИЕ:

Не так давно, мы знакомились с новым флагманом компании Noctua в лице HD-15, если вы пропустили этот материал, самое время наверстать! По результатам тестирования мы можем сказать, что HD-15 занял устойчивые позиции в рейтингах суперкуллеров. И если в плане производительности у HD-15 есть несколько конкурентов, то по качеству он, как и другие решения  Noctua, находится на шаг впереди…

Сегодня, речь пойдет немного о другом, не менее интересном, сегменте рынка компьютерного охлаждения. Системы, в основе которых лежит мини форм-фактор с каждым днем набирают все большую и большую популярность: на рынке появляются материнские платы, видеокарты, корпуса, созданные специально для любителей минимализма. При этом многие пользователи при использовании компактных форм-факторов совершенно не планируют уступать в производительности более крупногабаритным системам. Давайте познакомимся с двумя новинками от Noctua: NH-U9S, NH-D9L эти «малыши» ориентированы на использование с 92-миллиметровым вентилятором и созданы специально для компактных систем, подробнее далее.

Noctua NH-U9S и Noctua NH-D9L. Комплект поставки

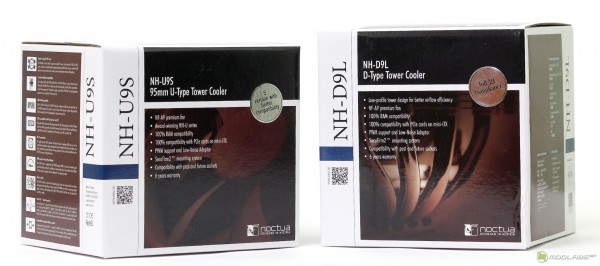

Новинки прибыли к нам в двух, довольно компактных, по сравнению с HD-15, упаковках. Их оформление целиком и полностью придерживается стиля компании: строгие тона и информативное содержание боковых сторон, на которых приведён полный перечень технических характеристик, небольшое описание на различных языках, включая Русский и список технологий, которые, по мнению производителя, выделяют продукт среди его аналогов.

Noctua NH-U9S

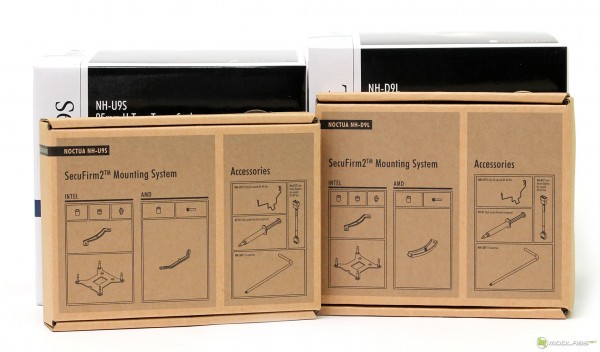

В коробках, помимо хорошо упакованных кулеров, есть один бокс, в котором находятся наборы креплений и аксессуаров. В старших решениях производитель использовал раздельные боксы, но здесь решил объединить. Крепления позволяют установить оба кулера на материнские платы с сокетами: LGA2011-0 & LGA2011-3, LGA1156, LGA1155, LGA1150; AM2, AM2+, AM3, AM3+, FM1, FM2, FM2+.

В части аксессуаров, производитель укомплектовал кулеры следующим: Скобы крепления для дополнительного вентилятора, один переходник для понижения оборотов вентилятора, облегченная крестовая отвертка, тюбик с термоинтерфейсом NT-H1 и, конечно же фирменной наклейкой Noctua  для корпуса.

Noctua NH-U9S

Оба кулера внутри упаковки завернуты в добротный слой картона, поэтому за целостность при транспортировке переживать не приходится. Вентиляторы, кстати, в обоих случаях по умолчанию закреплены на радиаторах.

Noctua NH-U9S. Внешний осмотр

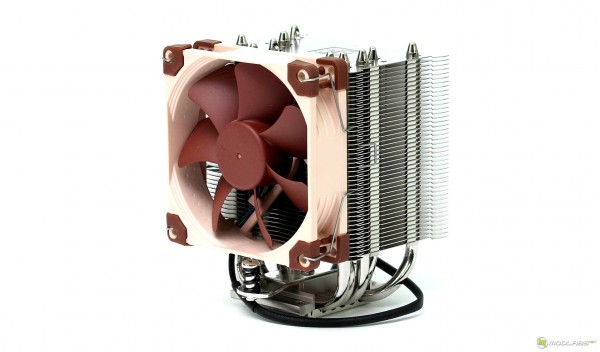

С предустановленным вентилятором размеры NH-U9S создают некий квадрат в 95х95мм с высотой 125мм, при этом вес кулера ровняется 618 граммам. Основание радиатора выполнено из никелированной меди, а вот рассеивающие ребра на этот раз алюминиевые. В основании радиатора заложено пять тепловых трубок с довольно специфичным расположением.

Noctua NH-U9S

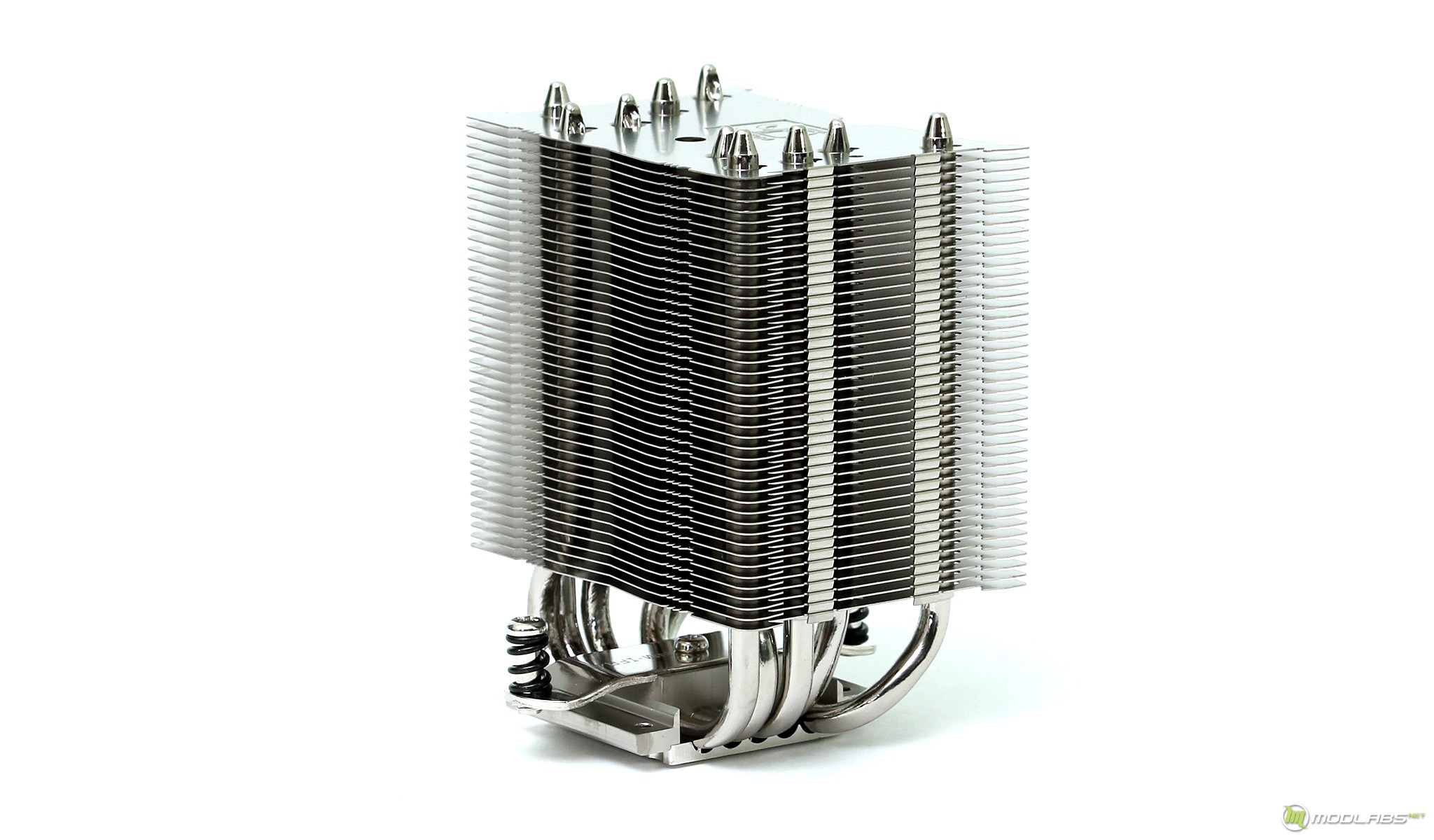

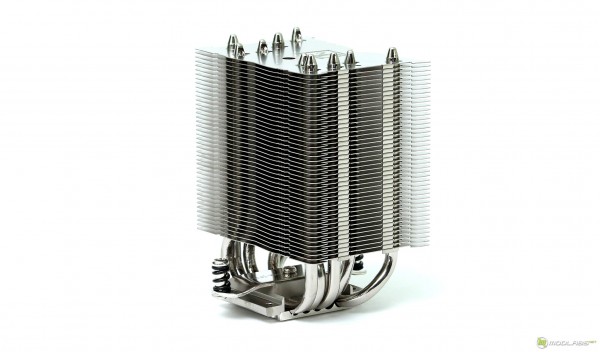

После демонтажа вентилятора, мы можем увидеть, что рассеивающие ребра смещены в бок  относительно основания, именно это решение позволяет создавать квадратную форму при установленном вентиляторе.

Noctua NH-U9S

Noctua NH-U9S

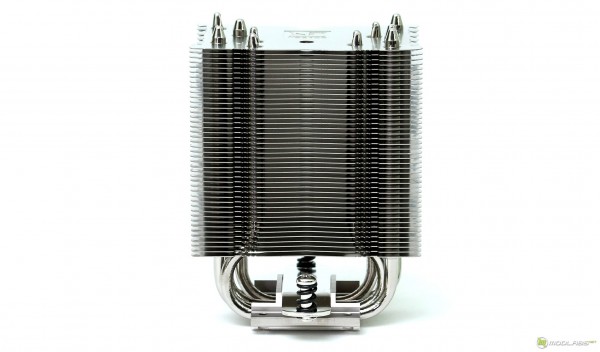

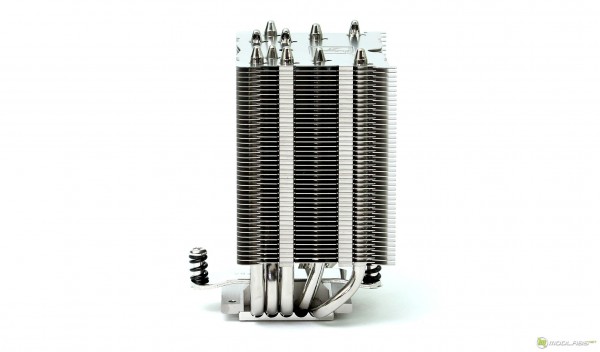

В профиль, радиатор не потерял симметричности, здесь односекционная башня с сорока тремя рассеивающими ребрами. На краях ребер есть небольшие выступы, позволяющие зацепить скобы вентиляторов с обеих сторон.

Noctua NH-U9S

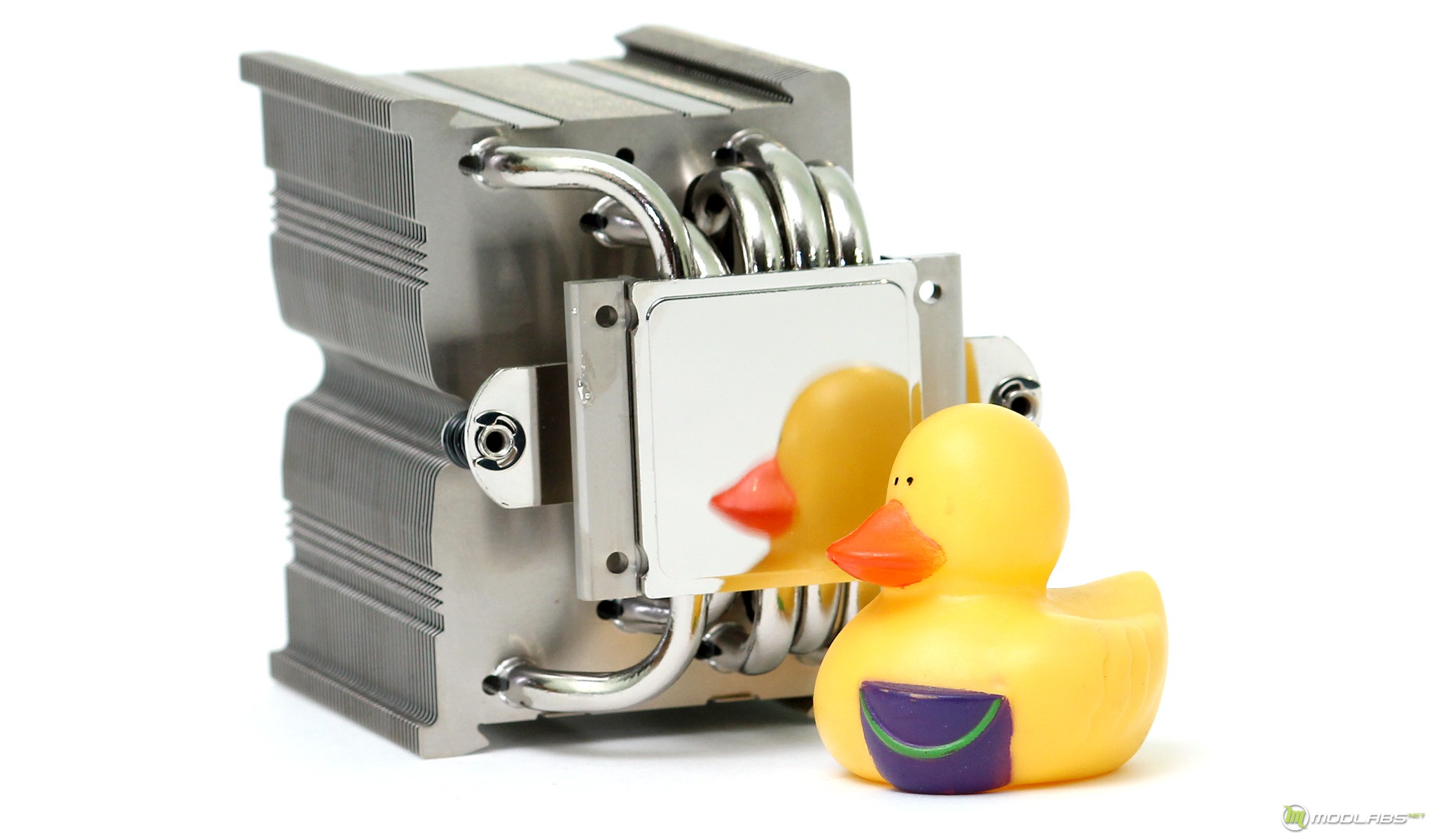

Из-за смещенной конструкции тепловые трубки распределились довольно специфичным образом: они максимально сконцентрированы по краям радиатора, причем в одной из его частей. Такое расположение трубок однозначно влияет на равномерное распределение тепла по пластинам, однако, если взглянуть на фото с установленным вентилятором, становится понятно, что именно на область расположения трубок приходится наиболее активный приток воздушного потока. Кстати, с одной из сторон ребра имеют небольшую выемку для беспрепятственного доступа к болту крепления.

Noctua NH-U9S

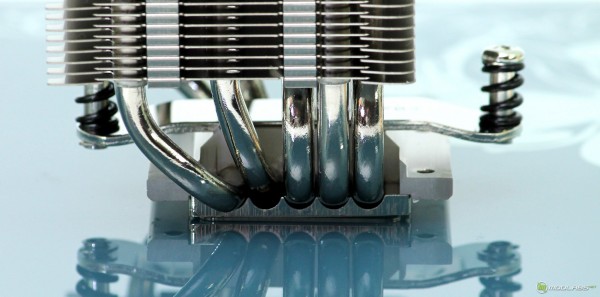

На фото ниже, еще раз отчетливо видно смешение основных ребер, так же производитель продолжает использовать по умолчанию закрепленную планку с фиксирующими болтами, здесь комментарий будет лаконичен - это удобно J. Контакт тепловых трубок с основанием и рассеивающими ребрами осуществлен с помощью пайки, которая в месте основания кажется не столь обильной.

Noctua NH-U9S

Приятно осознавать, что качество основания, даже по сравнению с предыдущими топовыми решениями данного производителя, еще больше улучшилось. В этот раз, следы фрезы почти полностью отсутствуют, а о ровности говорить не приходится.

Noctua NH-U9S

Noctua NH-D9L. Внешний осмотр

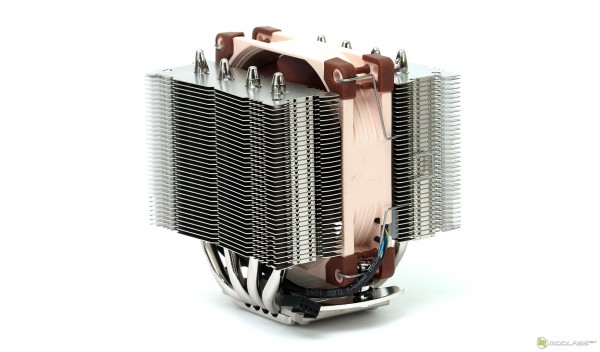

Визуально на фотографии, NH-D9L очень легко перепутать с его старшим братом HD-15, сходство основывается на однотипной, двухбашенной, конструкции. Однако, при фактическом контакте и анализе габаритов, которые составляют 95х95х110 мм, понимаешь, насколько они различны. Высота, это первое различие между NH-D9L и NH-U9S, у «дешки» она меньше на 15мм.

Noctua NH-D9l

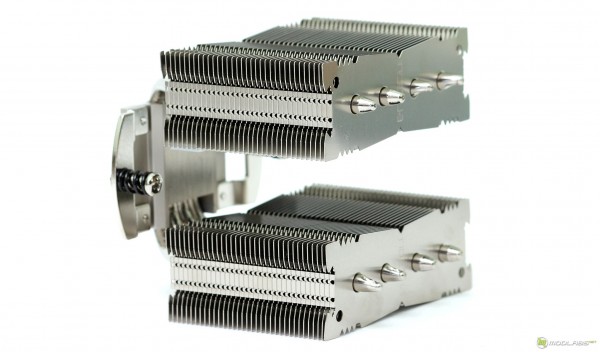

Второе различие новинок это симметричность, NH-D9L полностью симметричен. В его конструкции, нет каких- либо смешений или ухищрений для создания квадратной формы. А вот в  части материалов полноценный паритет: медное основание и алюминиевые ребра.

Noctua NH-D9L

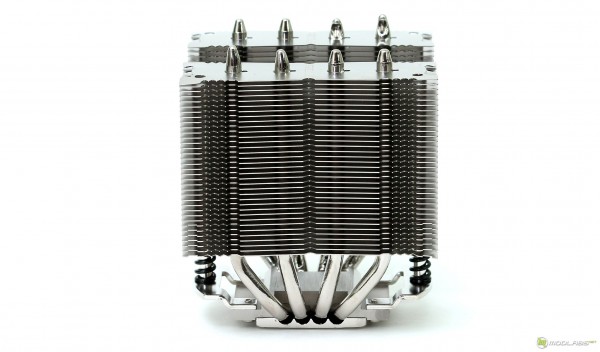

Количество рассеивающих ребер и тепловых трубок - это следующее отличие. У NH-D9L на одну тепловую трубку меньше, а за счет уменьшенной высоты здесь уместилось только 35 ребер.

Noctua NH-D9L

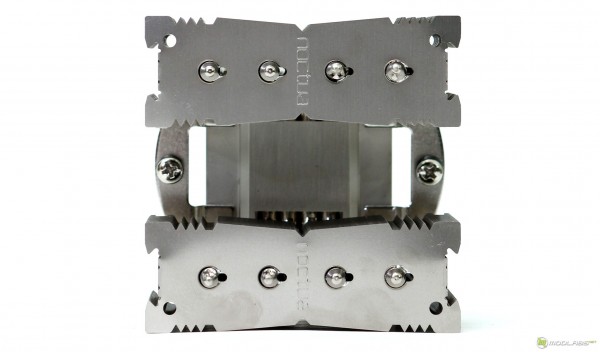

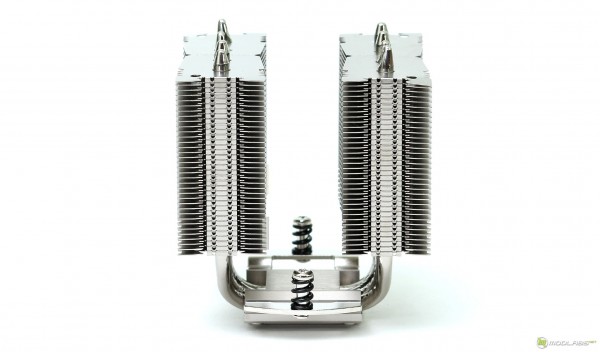

Четыре тепловые трубки размещены стандартным образом: они проходят ровно посередине башен, при этом располагаясь друг от друга на одинаковом расстоянии.

Noctua NH-D9L

Noctua NH-D9L

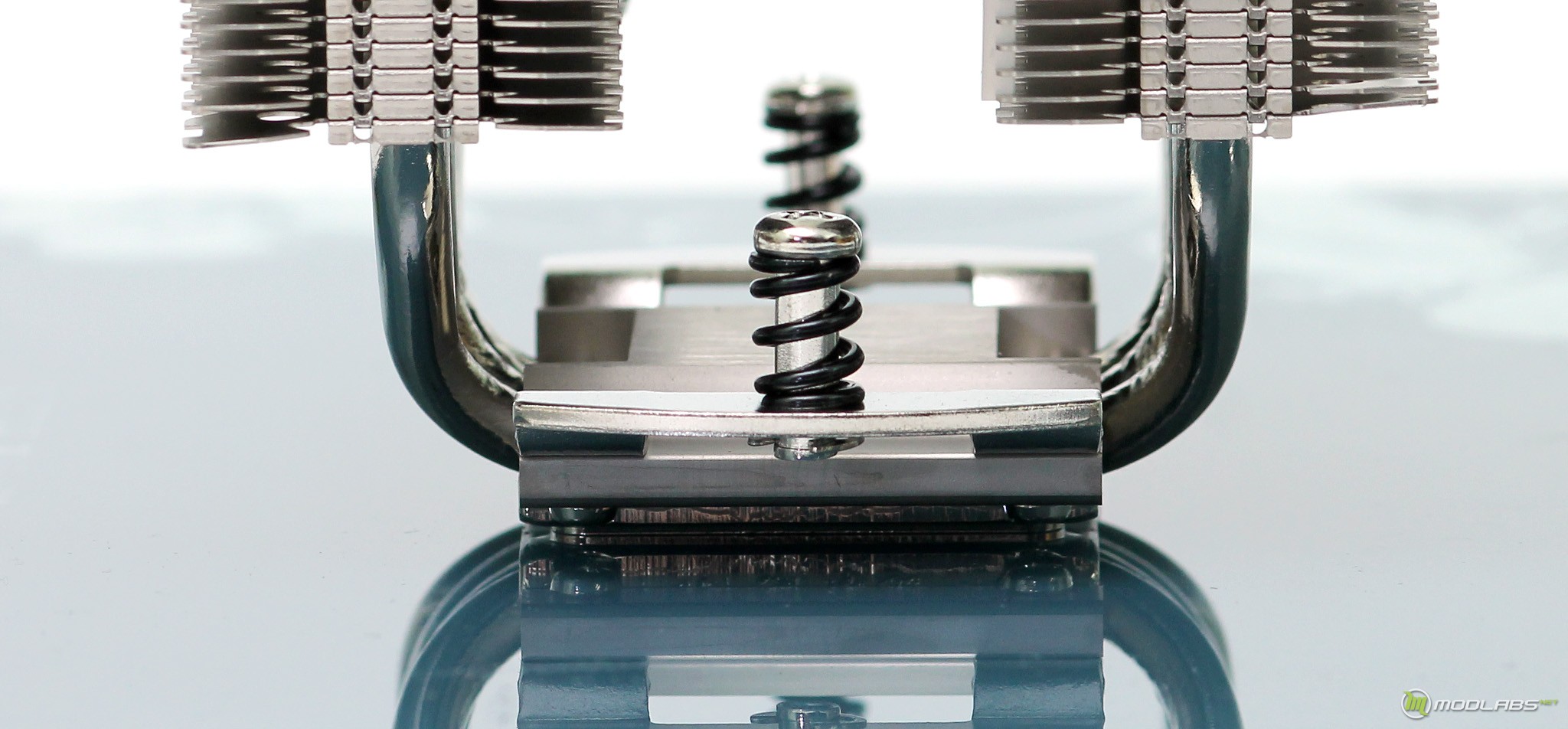

Планка крепления с предустановленными болтами, так же на месте. Количество припоя в области основания опять же в минималистичен варианте.

Noctua NH-D9L

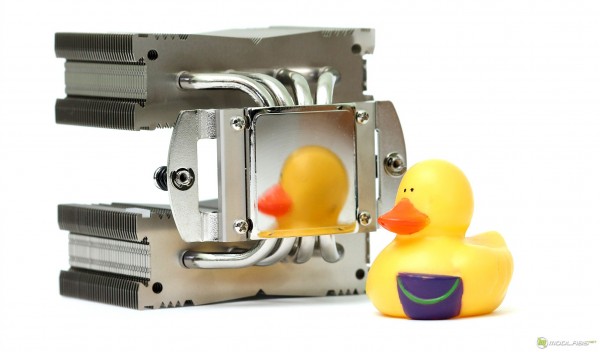

Качество обработки основания не уступает собрату, и по прежнему находится на уровне выше всех предшествующих вариаций.

Noctua NH-D9L

Noctua NH-U9S и Noctua NH-D9L. Комплектные вентиляторы

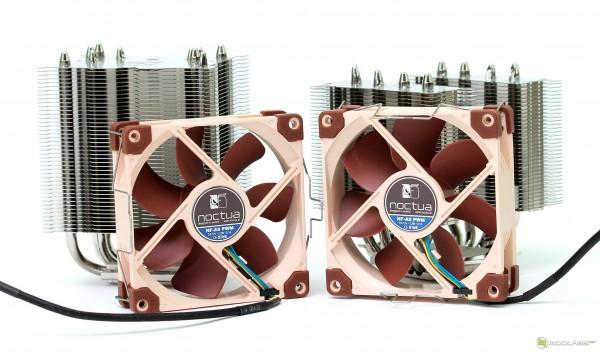

В обоих кулерах изначально используется по одному NF-A9 PWM. В штатном режиме, без управления оборотами, крыльчатка вентилятора вращается со скоростью 2000 об/мин, при подключении переходника L.N.A мы наблюдали снижения скорости до 1600 об/мин. Данные показатели полностью соответствуют заявлениям производителя. В обоих режимах мы не можем назвать вентиляторы бесшумными, конечно переходник L.N.A сбивает нрав, но на открытом тестовом стенде слышимость не уходит за неразличимую грань.

Благодаря рамкам, находящимся в комплекте, пользователю предоставляется возможность установить второй, дополнительный вентилятор. Однако, стоит учитывать, что такая установка увеличит габариты итоговой конфигурации приблизительно на 25мм.

Noctua NH-D9L

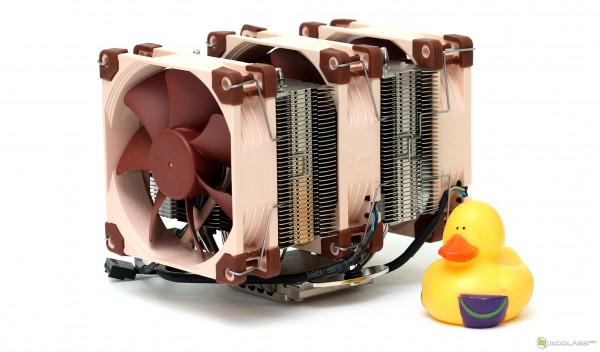

В случае с NH-D9L на борту могут оказаться сразу три вентилятора. Такой подход не закладывается производителем по умолчанию, но при наличии вентиляторов и скоб крепления может быть использован в компактных системах с большими замашками. В рамках тестирования данный вариант конфигурации будет рассмотрен :).

Noctua NH-D9L
