Noctua NH-D9L. Процесс установки

Создание «Фундамента» для установки кулеров Noctua неоднократно рассматривалось нами в статьях знакомства с предыдущими решениями производителя. Сегодня, мы немного сократим этот шаг, тем более в случае с NH-D9L крепление для платформы Intel полностью аналогично используемого в HD-15. Мы попросту сняли «пятнашку», поменяли термоинтерфейс и буквально за пару мгновений NH-D9L уже красовался в системе.

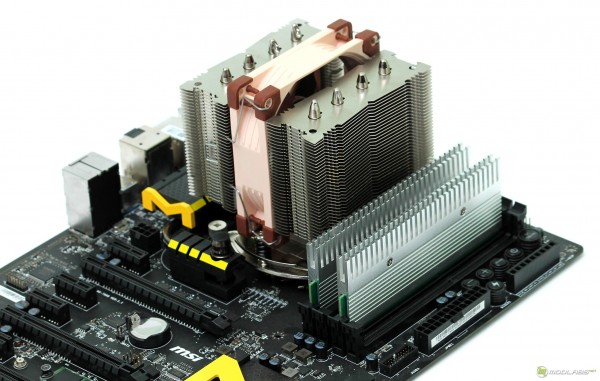

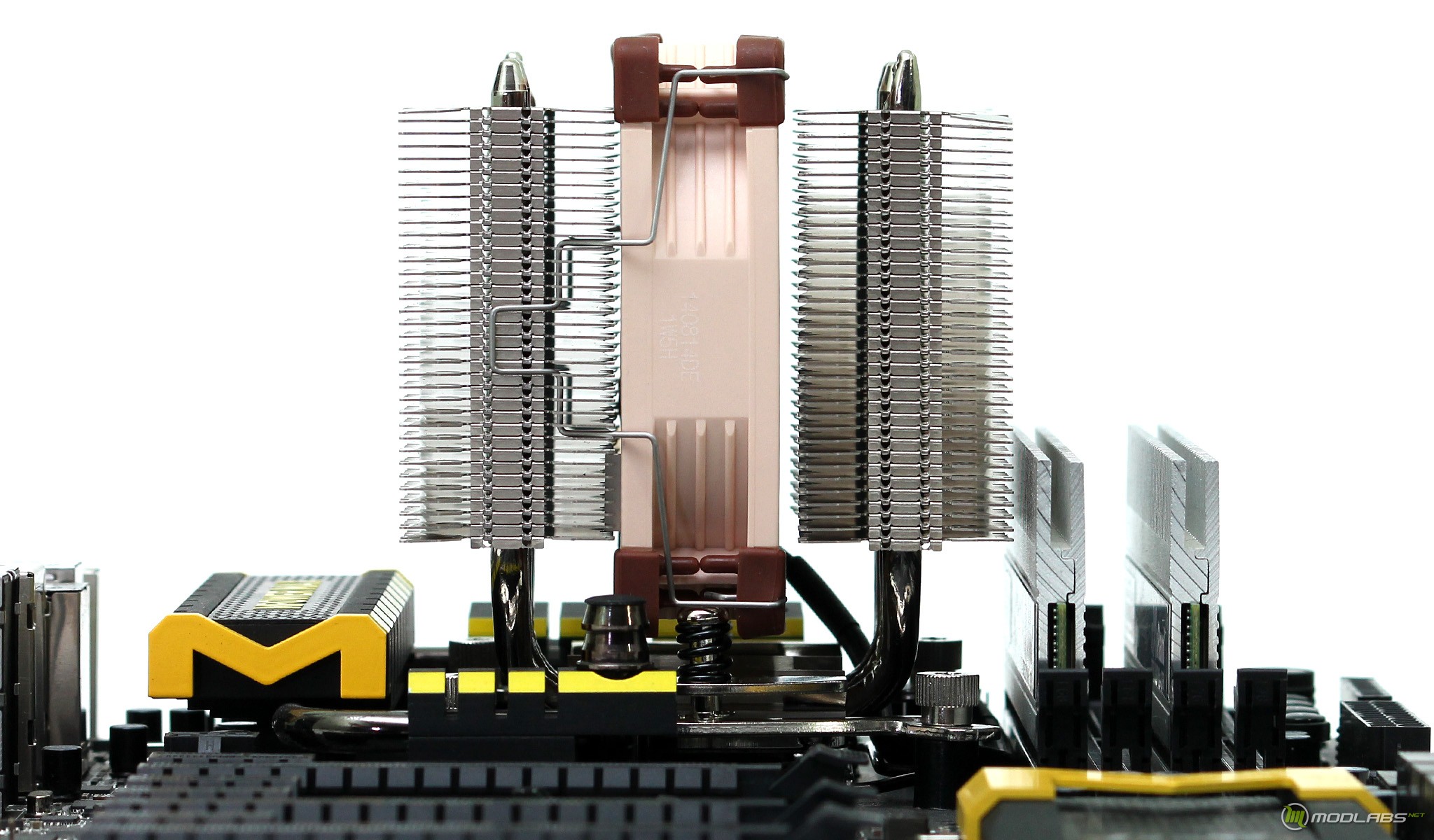

Что можно сказать о совместимости системы с данным кулером. Во-первых, при его использовании есть возможность установки оперативной памяти во все слоты, причем к высоте радиаторов памяти нет ни каких требований. Во вторых, кулер не слишком раздается вширь относительно сокета, что позволяет не конфликтовать с радиаторами материнской платы.

Справедливости ради, отметим, что второй комментарий относительно хорошей совместимости с оперативной памяти можно использовать только в штатной одновентилятрной конфигурации. При использовании второго или третьего вентилятора, памяти придется значительно потесниться.

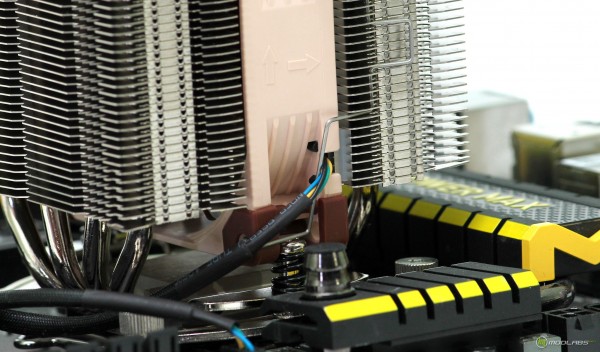

Уделение особого внимания мелочам, позволяет любому производителю добиться хорошего результата. Мы были приятно удивлены, когда заметили, что в месте соприкосновения вентилятора с радиатором, где не помогает штатная виброизоляционная прокладка, Noctua предусмотрительно установили другую.

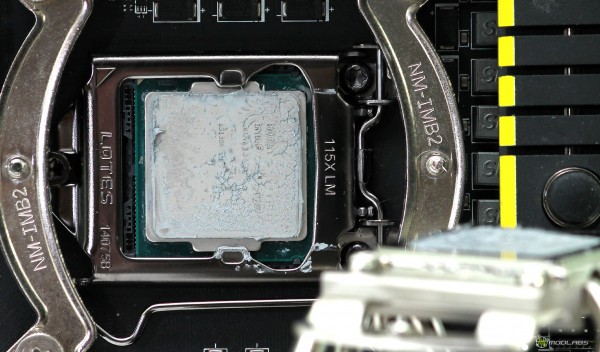

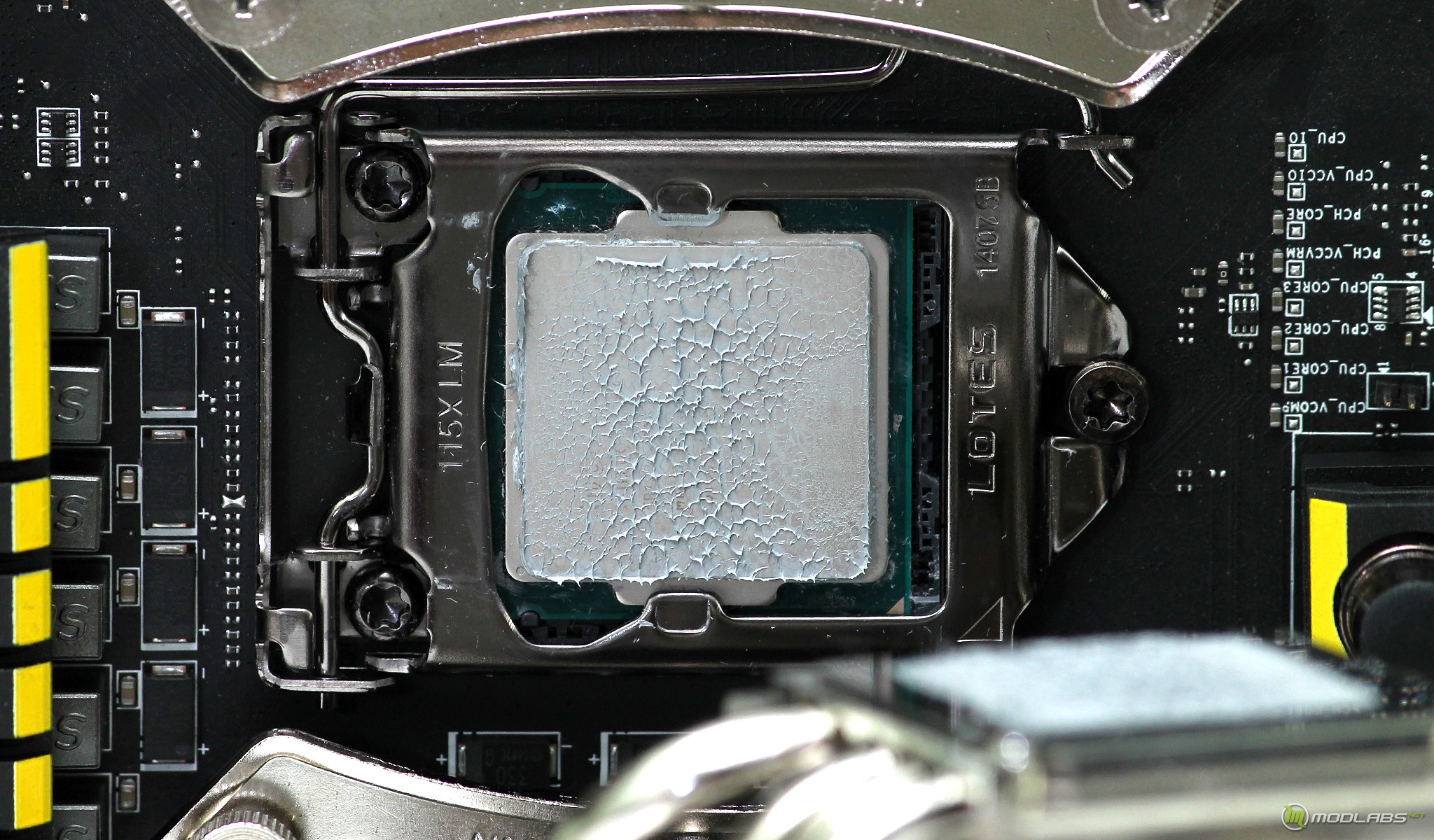

С уже увиденным качеством обработки основания, результаты отпечатка термопасты были довольно предсказуемыми. Излишки термопасты выдавились, а необходимые остатки равномерно распределились.

Noctua NH-U9S. Процесс установки

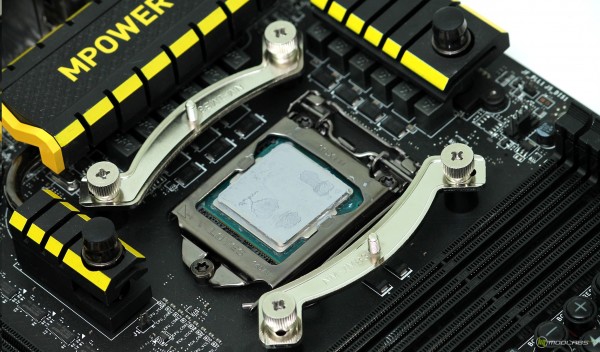

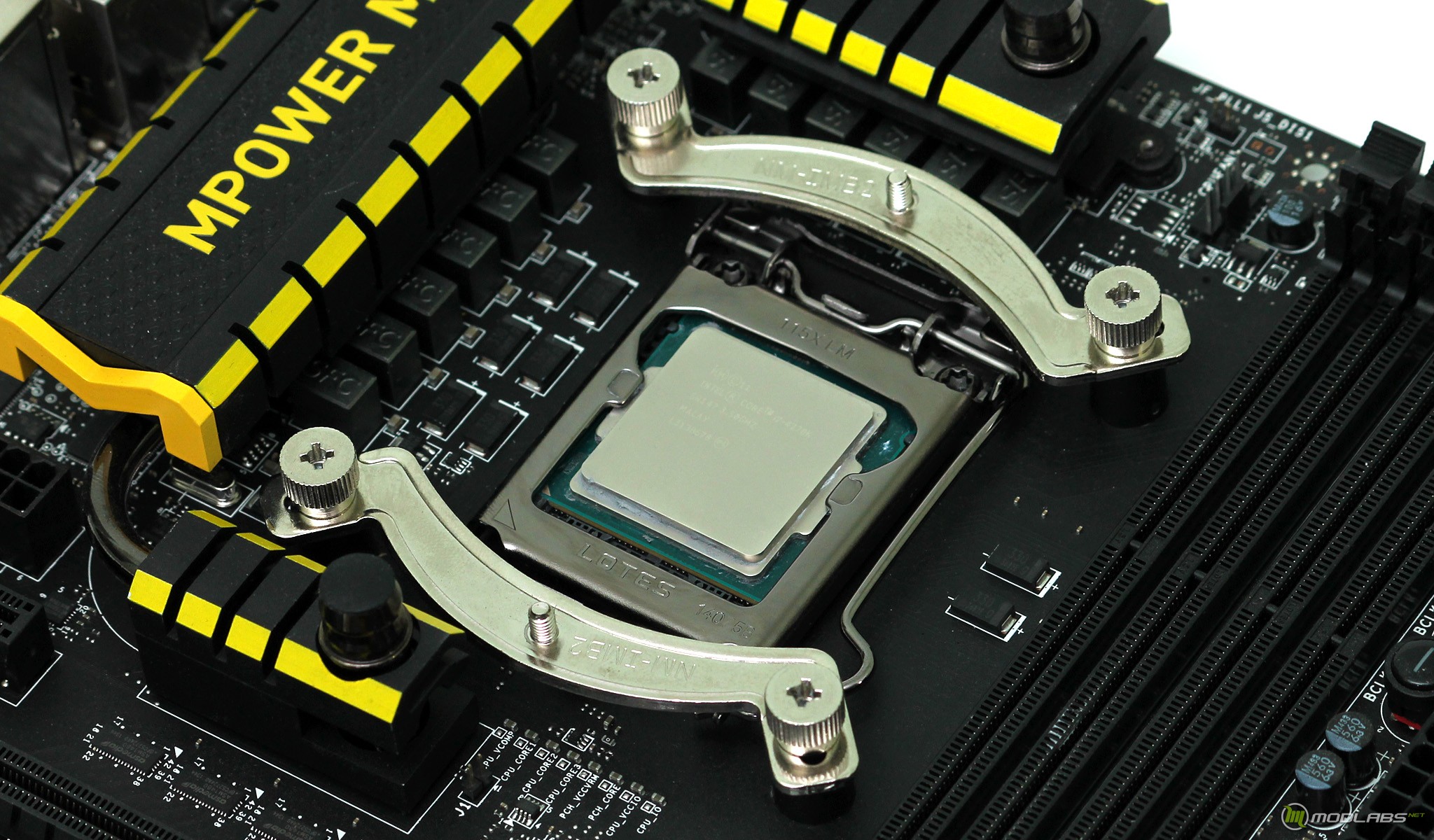

При установке NH-U9S, нам все же пришлось заменить основные рамки крепежа, теперь их маркировка NM-IMB3. Необходимость их замены заключается в отличающемся, на пару миллиметров, расстоянии между крепежными болтами, здесь они находятся немного ближе друг к другу.

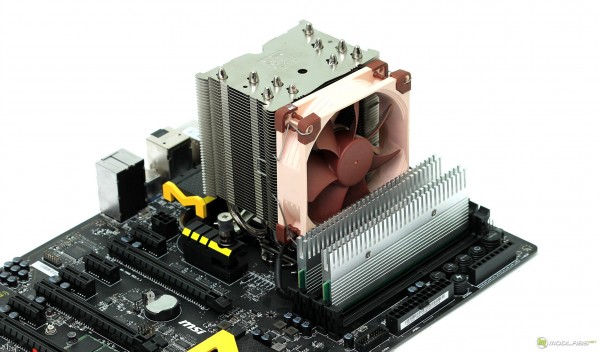

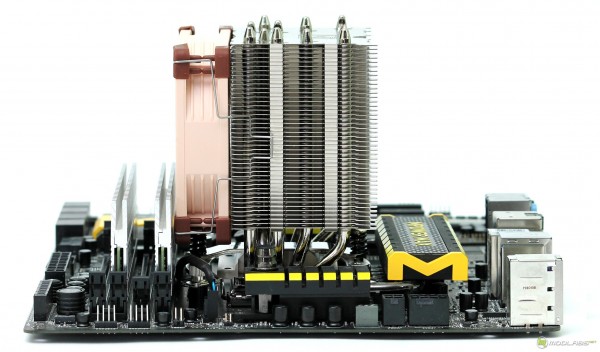

По совместимости NH-U9S все почти аналогично: с памятью не конфликтует, радиаторы материнской платы не задевает. Однако, стоит отметить, что при наличии высоких радиаторов оперативной памяти, свободное пространство перед вентилятором становится немного ограниченным, в теории это может изменить шумовые характеристики и повлиять на производительность – на практике мы не заметили изменений.

Что касается прижима, здесь NH-U9S ведет себя немного иначе. Благодаря ровному основанию прижим по-прежнему равномерный, но его сила немного меньше. Лишняя термопаста не выдавливается не столь хорошо, при тестировании мы,  конечно же, наносили минимальный слой, но будущим пользователям стоит учитывать этот фактор.

Тестирование

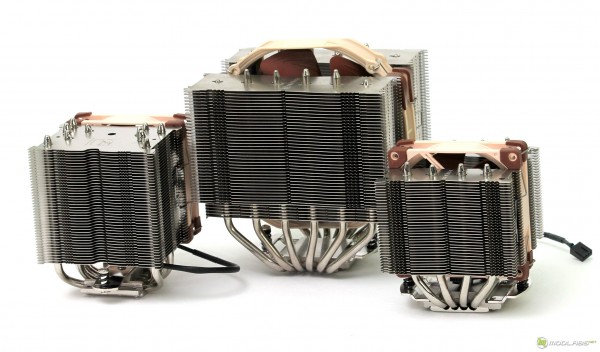

Перед началом тестирования, мы хотим привести несколько сравнительных фотографий непосредственно на фоне старшего брата HD-15, при прямом сравнении кажется, что «малыши» должны значительно проигрывать в производительности.

Отметим сразу, мы не будет проводить сравнение с аналогами сегодняшних героев, а сравним их напрямую с HD-15. Нам интересно узнать, насколько много градусов потеряет пользователь при использовании компактного кулера. Если разница будет исчисляться десятками, то можно говорить о различном разгоном потенциале систем…

Для тестирования рассмотренных кулеров мы использовали тестовый стенд со следующей конфигурацией:

• Процессор: Intel Core i7 4770K @ 4300 МГц (HT включена, Turbo - выключена);
• Материнская плата: MSI Z97 MPOWER MAX AC;
• Оперативная память: Transcend aXeRam DDR3-2400;
• Жёсткий диск: Transcend MTS600 TS256GMTS600 (для системы);
• Блок питания: Be quiet BN204 DARK POWER PRO 10| 1000W CM
• Microsoft Windows 8.1 Professional + последние обновления.

В ходе тестирования частота и напряжение процессора были зафиксированы вручную на отметке 4300МГц при напряжении 1.30В, все опции энергосбережения были отключены, управление оборотами вентиляторов в опциях материнской платы так же было отключено. Технология Hyper-Threading оставалась активированной.

В качестве Burn-теста выступала программа LinX 0.6.4 AVX, температура процессора контролировалась утилитой Core Temp 1.0. Изначально производилась установка и замеры температуры, после чего повторялся процесс установки и замеры производились заново. На графике отображены средние значения за два подхода тестирования. За показатель температуры принималось значение наиболее горячего ядра, в нашем случае это второе. Дополнительно отметим, что стендовый i7 4770K подвергался процедуре скальпирования и на данный момент под его крышкой находится жидкий метал.

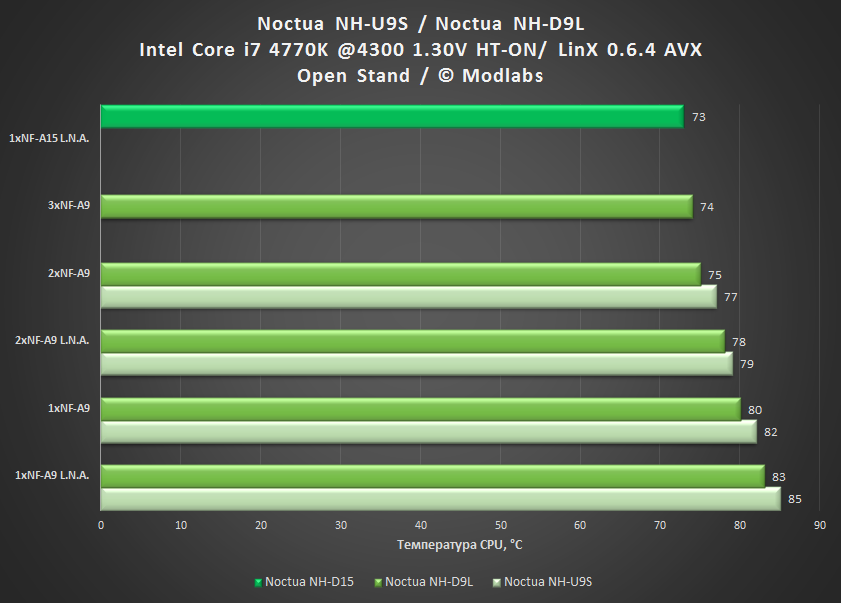

К нашему удивлению, более компактный NH-D9L во всех режимах тестирования обошел своего собрата на пару градусов. Мы специально повторяли процесс тестирования в третий раз, который подтвердил результаты тестирования.

Итак, обе новинки как Noctua NH-U9S, так и Noctua NH-D9L справились с пылким нравом разогнанного Intel Core i7 4770K, при этом напряжение процессора было выставлено совершенно не на минимальном уровне.

NH-U9S с тремя отчетливо слышимыми вентиляторами даже предпринял попытку атаки на флагмана, однако при этом HD-15 работал с одним почти полностью бесшумным NF-A15. Как видим скорость и объем воздушного потока позволила приблизиться к флагману, а в равных режимах разница составила десять градусов. Много это или мало, судить Вам, мы отметим, что некоторые полноразмерные «Суперкулеры» держатся от HD-15 на таком же расстоянии ;).

Вывод

Что можно сказать в заключении, Noctua NH-U9S и Noctua NH-D9L являются достойными представителями. Оба кулера позволяют охлаждать топовые процессоры на хорошем уровне, не смотря на свою компактность. Комплект поставки и качество изготовления является их общим плюсом, но здесь от Noctua мы и не ожидали других показателей.

Что касается их внутренней конкуренции, неожиданно, победил более компактный Noctua NH-U9S, и что не мало важно он и стоит немного дешевле! Похоже, качество прижима не позволило Noctua NH-D9L вырвать пару тройку градусов, хотя размеры рассеивающей поверхности и общая масса была на его стороне.

К минусам, а точнее сказать к придиркам, мы можем отнести не самый полноценный контакт тепловых трубок с основанием и не самые тихие вентиляторы из комплекта.
