Производители систем охлаждения давным-давно перестали наращивать размеры суперкуллеров, баловаться с количеством и размером тепловых трубок, экспериментировать с вентиляторами. Можно сказать, что прогресс воздушного охлаждения остановился, однако, не смотря на это по-прежнему можно встретить интересные системы охлаждения для процессора или видеокарты. Сегодня, мы протестируем Zalman FX100 Cube, он уже может быть знаком многим. FX100 это не просто большой кулер, это пассивный кулер, из этого следует, что возможно он будет интересен маньякам тишины. Давайте посмотрим, насколько он эффективен.
Zalman FX100 Cube. Упаковка и комплектация
Zalman FX100 Cube поставляется в довольно брутальной темной коробке с надписью FX100. Упаковка весьма информативна, о большинстве характеристик системы охлаждения на ней подробно написано.
Сам кулер запакован в пластиковый бокс и тем самым надёжно защищён от повреждений. В комплекте помимо кулера присутствует пара пакетов с болтами и креплениями, бекплейт и инструкция.
Zalman FX100 Cube. Внешний вид

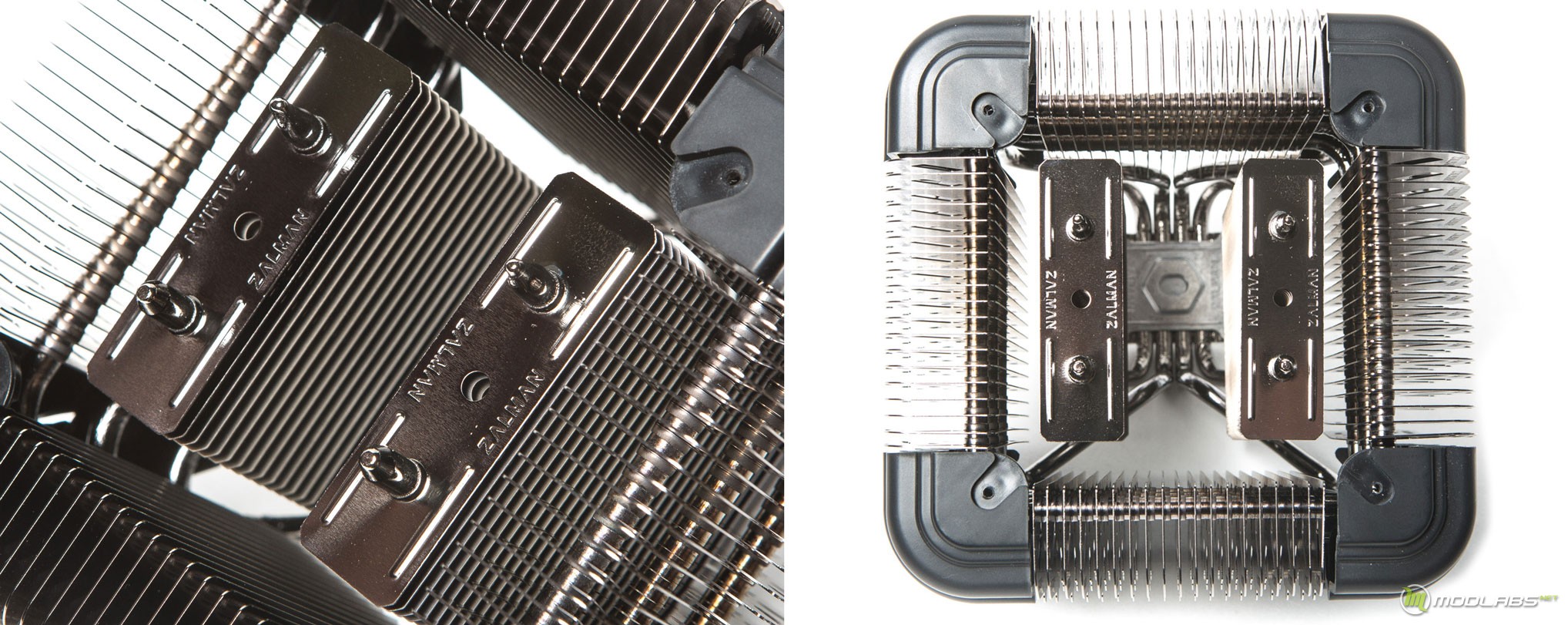

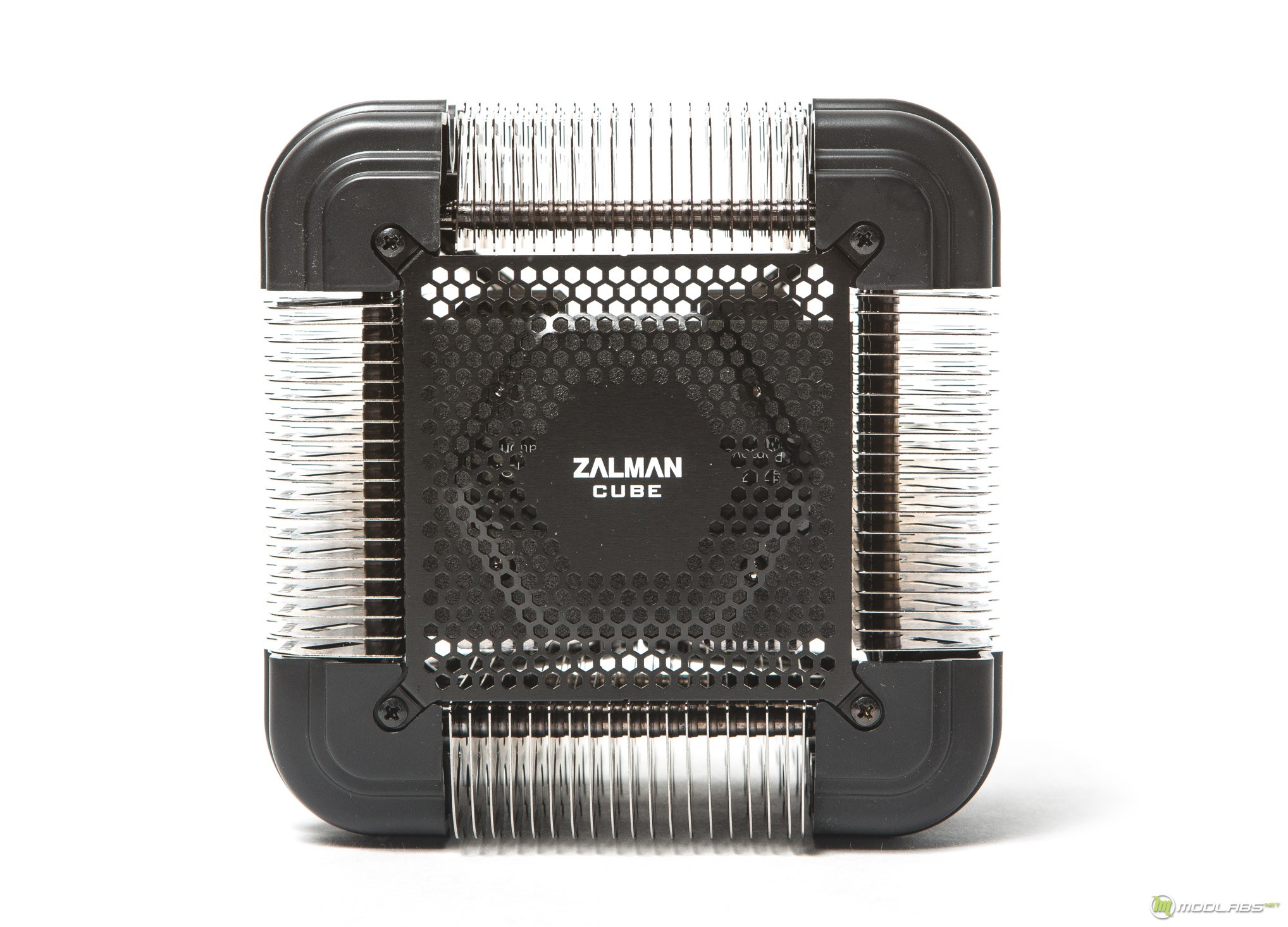

У Zalman FX100 весьма необычный внешний вид и ещё более необычное строение. Его размер составляет 156 х 157 х 156 мм. С первого взгляда это обычный радиатор - куб, состоящий из алюминиевых ребер и тепловых трубок. Но сам принцип строения кулера весьма непрост, но об этом подробно далее.

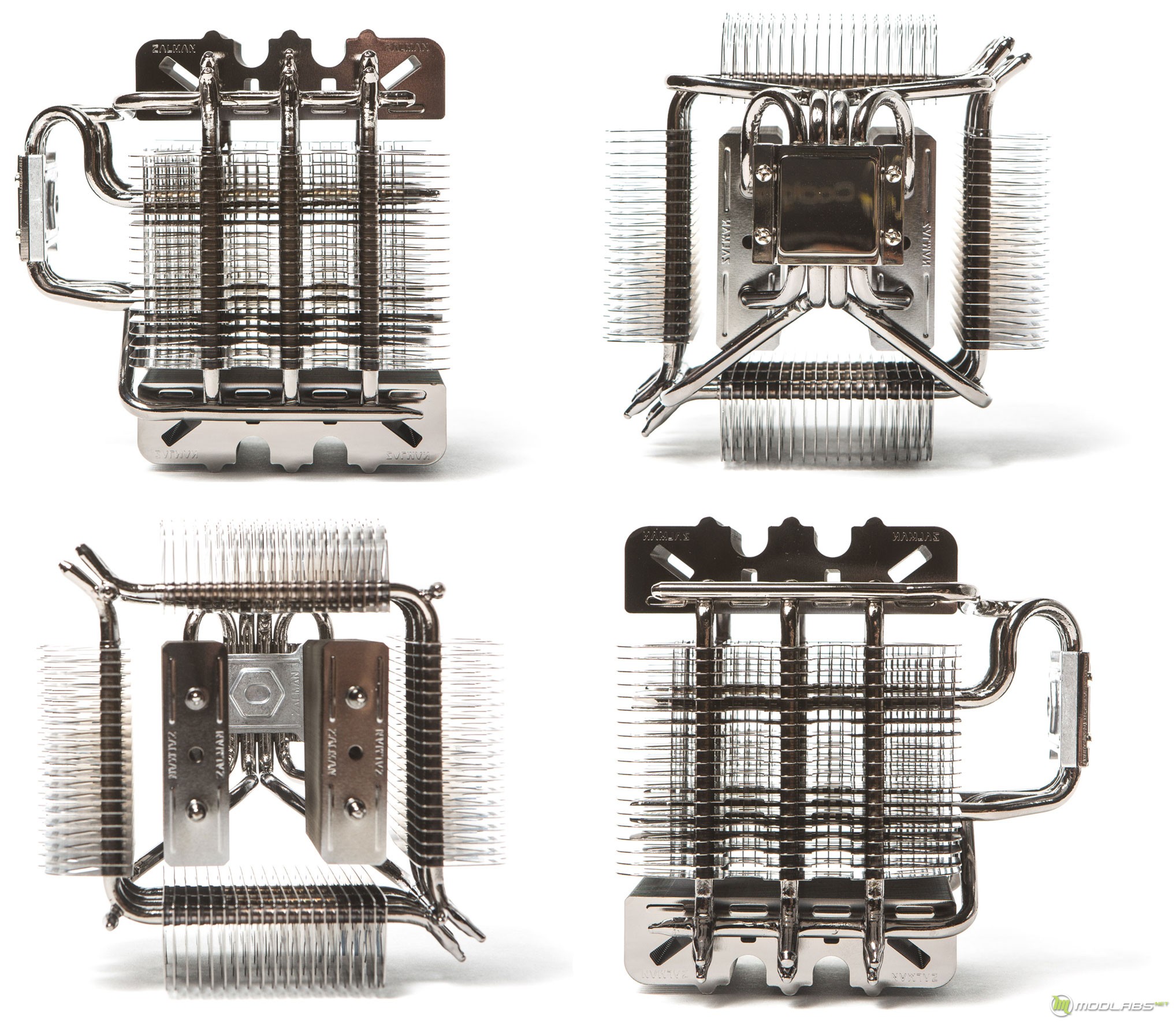

В данной системе охлаждения используется десять тепловых трубок диаметром 6 мм, но с первого взгляда мы можем насчитать только четыре, которые проходят через основание. Хочу отметить, что тепловые трубки имеют необычную форму изгиба, благодаря которой основание смещено относительно центра оси куба. Такой подход должен сделать кулер совместимым с большинством материнских плат и не мешать ближайшим компонентам.

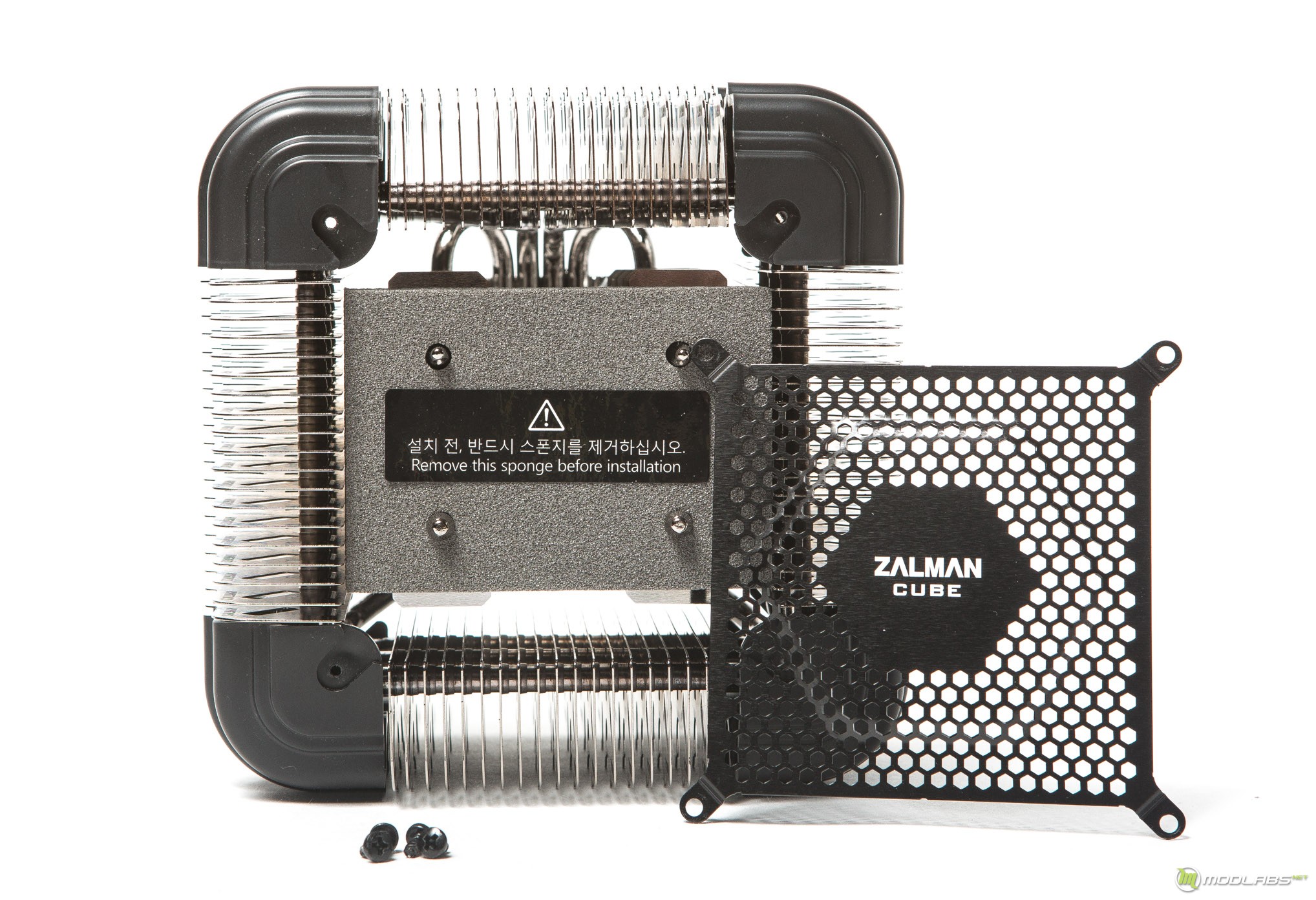

Под верхней крышкой, которая крепится на четыре бота, скрывается прокладка, защищающая от повреждения две внутренние секции. Перед эксплуатацией прокладка должна быть удалена. Через внутренние секции проходит две тепловые трубки, на каждой секции по 24 алюминиевые пластины. Конструкция предусматривает установку 92мм вентилятора между малыми секциями.

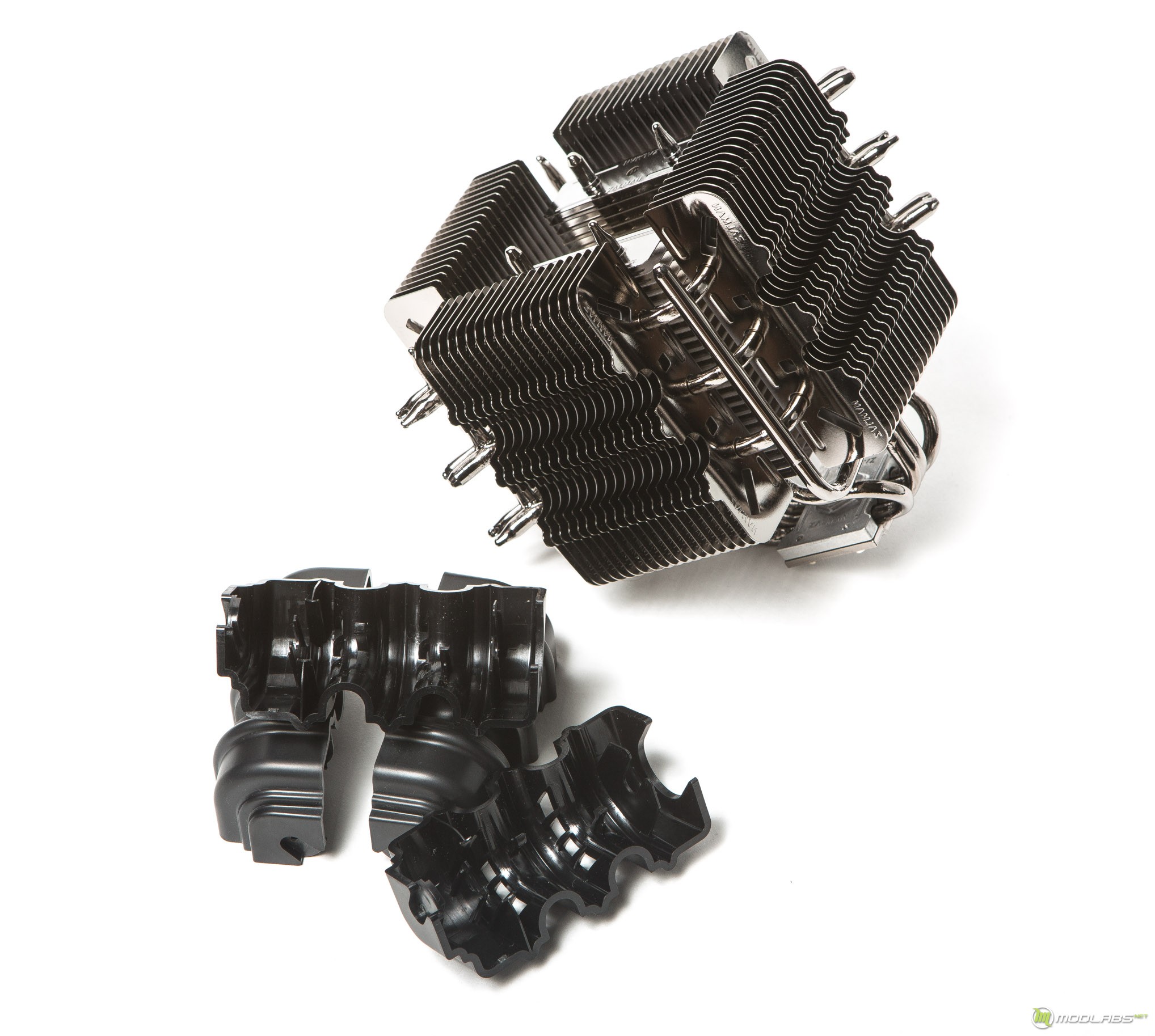

На радиаторе предусмотрены пластиковые уголки, под ними и скрывается вся необычность конструкции, которую мы сейчас подробно рассмотрим. Как я уже говорил через основание проходит четыре тепловые трубки, две крайние ТТ отдают тепло внутренним малым секциям, а центральная пара ТТ расходится в стороны создавая конструкцию из внешних секций. На центральную пару ТТ приходится самое горячее место процессора, а именно эти ТТ образуют внешние, большие секции.

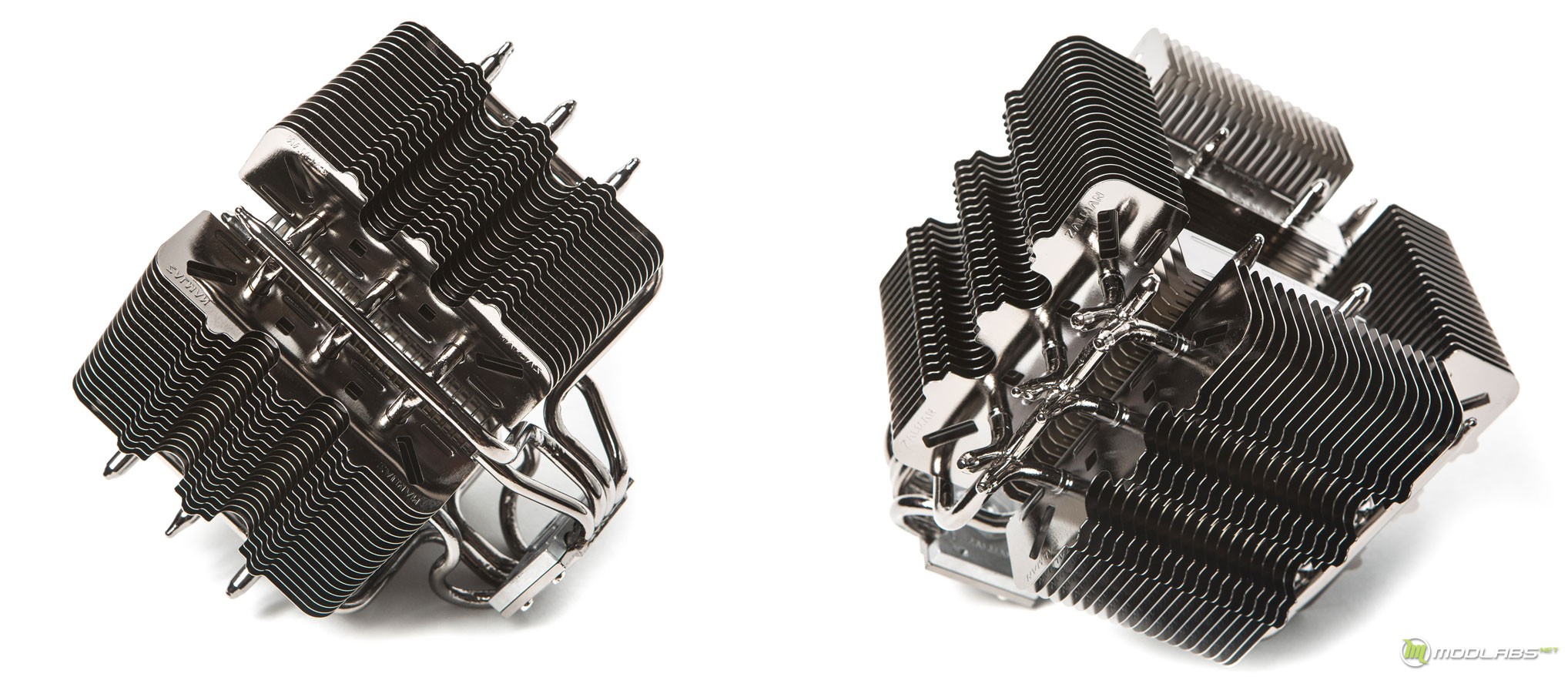

Конструкция внешней теплообменной части довольно проста: к основным ТТ припаиваются дополнительные шесть тепловых трубок, на которых расположено ещё четыре секции, каждая из которых несет на себе 19 больших алюминиевых пластин. Всего же в конструкции радиатора насчитывается шесть секций и десять тепловых трубок, что довольно внушительно, но не смотря на размеры шестисекционника весит он скромные 770 грамм.
Алюминиевые ребра, расположенные на секциях, находятся на довольно большом расстоянии друг от друга. Это позволяет воздушному потоку легче проходить через систему охлаждения при пассивном охлаждении.

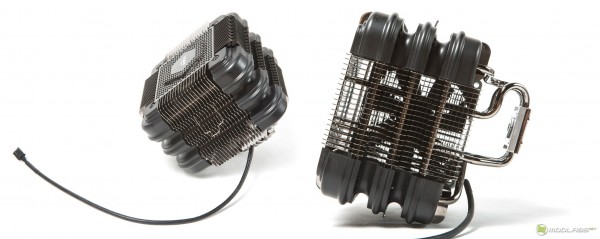

Как уже упоминалось выше, в Zalman FX100 Cube возможно установка 92 мм вентилятора, фиксируется он благодаря специальным скобам.
Поверхность основания отполирована до зеркального блеска, отражение четкое без искажений.

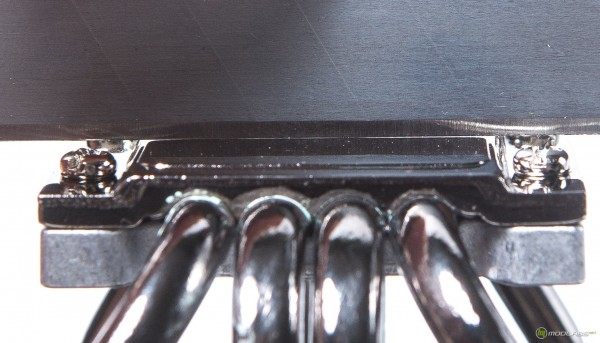

Тест на ровность основания выявил, что в нем присутствует небольшой горб. Дополнительно отметим: тепловые трубки хорошо припаяны к пластине основания.
