Фанаты платформы mITX, я считаю довольно избирательны, порой они создают таких монстроугорозных крох в плане производительности, что под стать железу просто требуется, необходим крутой кейс. Я сам собирал подобное чудо в CORE V1 и был очень доволен результатом, а сейчас в нём собирается проект СВО, но это уже другая история….

Я упоминал о крутом кейсе, и Вы не находите, что в последнее время корпусов для материнских плат форм-фактора mITX выходит очень много, они все разные на вкус и цвет, для любых задач, для каждого свой… Сегодня мы познакомимся с одним из таких корпусов ZALMAN M1.

ZALMAN M1. Упаковка и комплектация

Данному разделу по привычке уделять много внимания не буду, корпус находится в большой картонной коробке, внутри сам корпус в полиэтиленовом пакете и в пенопластовых блоках. На торцах присутствует информация о характеристиках продукта, а на лицевой стороне название и надпись в черном прямоугольнике Simple & styling high performance case.

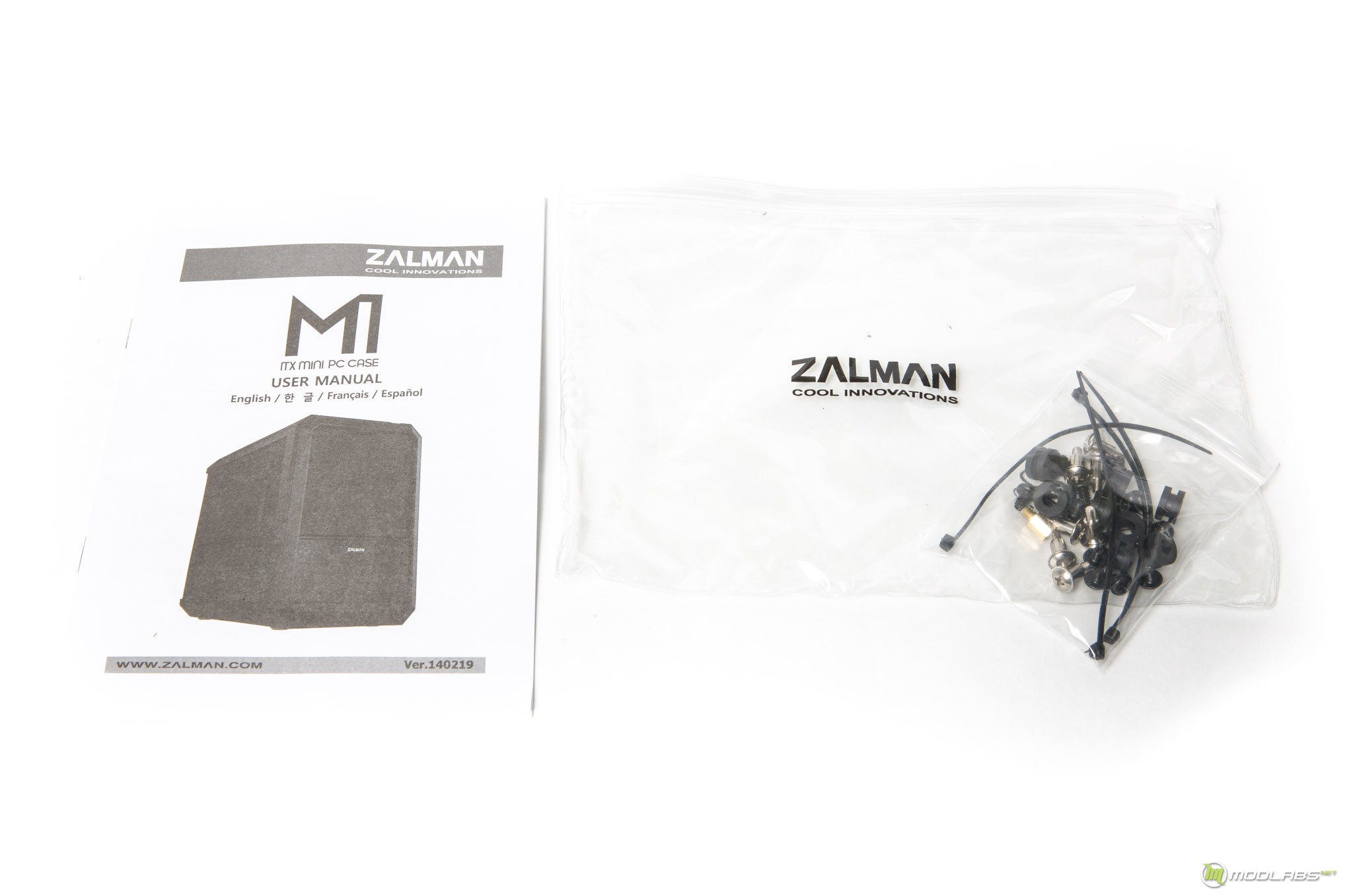

Внутри по мимо самого корпуса находится:

• Инструкция;
• Набор болтов;
• Хомуты.



ZALMAN M1. Внешний вид, особенности и внутреннее строение

У ZALMAN M1 довольно интересный внешний вид, но вот размеры его весьма нескромны для mITX корпуса, 261 х 394 х 426мм. Хотя среди его сородичей встречаются и более габаритные корпуса. M1 больше напоминает минималистичный miditower под mATX, но рассчитан он только на miTX, в итоге корпус получился довольно громоздкий. Будем надеяться, что производитель оправдал данные габариты широкой функциональностью. Вес же, наоборот составляет всего 6,45 кг.

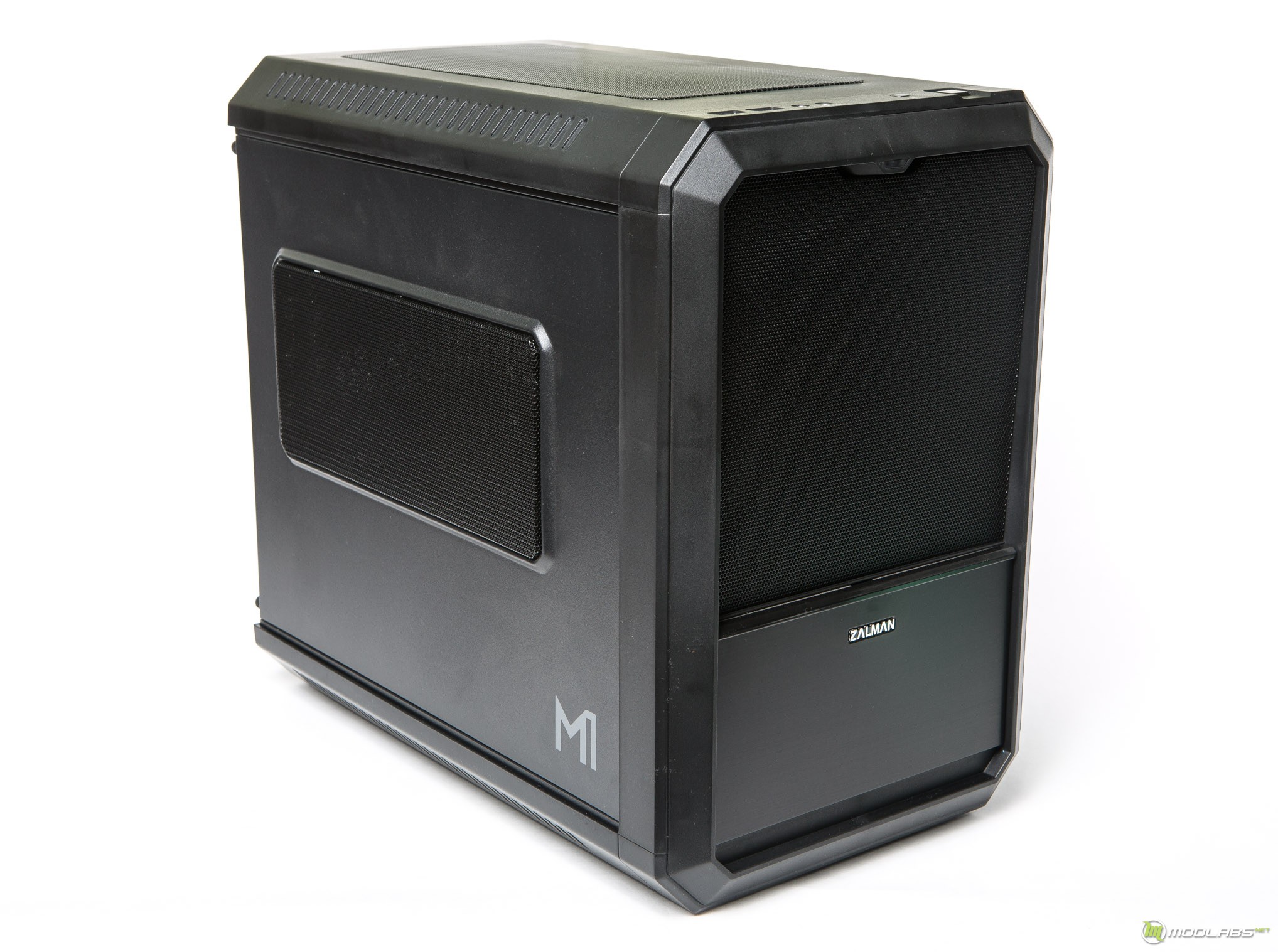

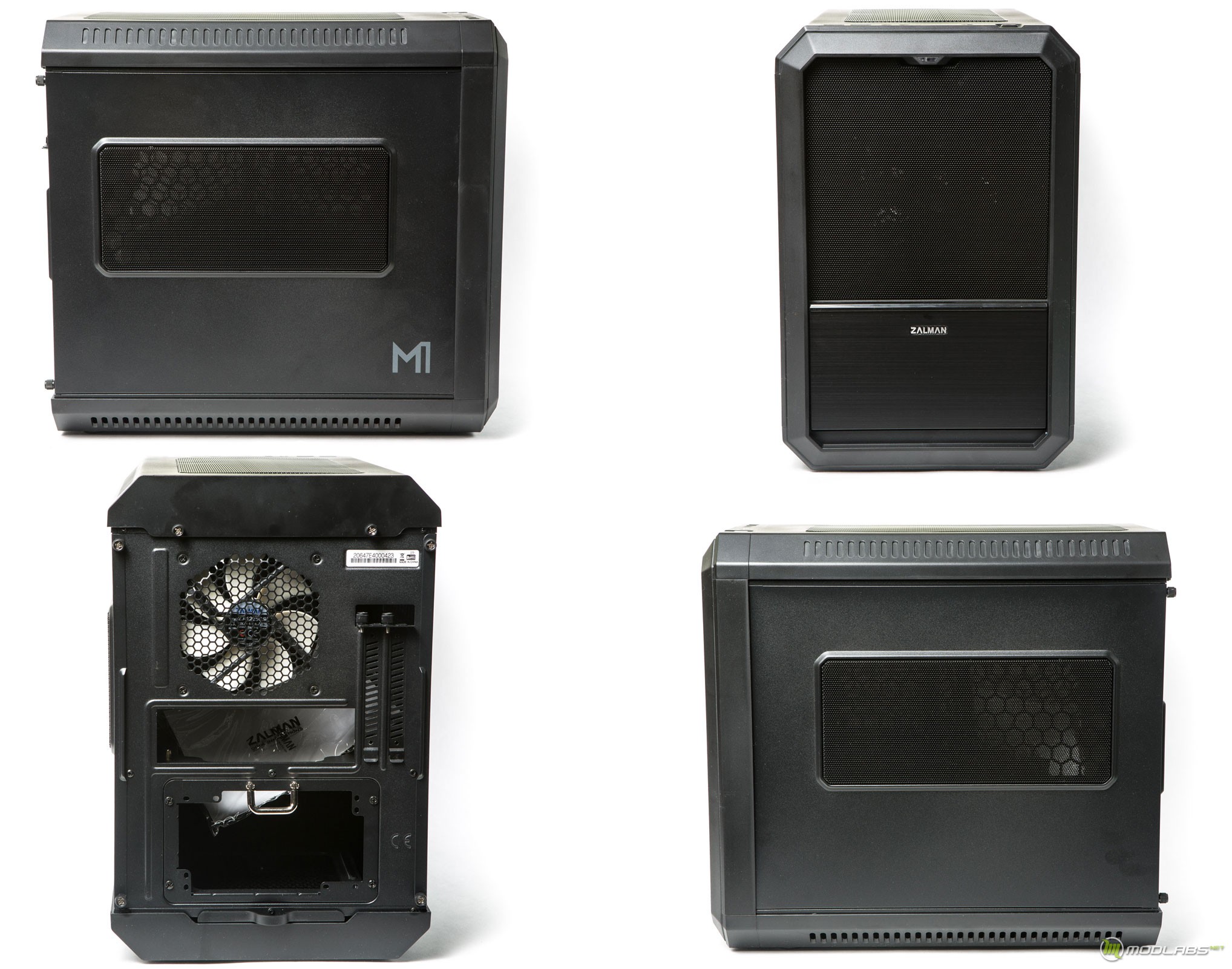

На фото ниже приведены фотографии корпуса со всех сторон. На боковинах(дверцах) предусмотрена вентиляция в виде небольших окон из мелко перфорированной металлической сетки. На левой дверце в правом нижнем углу есть серая надпись M1. На передней панели так же присутствует металлическая перфорированная сетка, а под ней металлическая створка. По фото сзади видно, что БП расположен под материнской платой, а за выдув воздуха отвечает 120мм вентилятор.

Корпус черного цвета, состоит из металла и пластика. В конструкции используется сталь 0,8мм, её качество находится на среднем уровне: по ощущениям на уровне большинства средне бюджетных корпусов. Однако, жесткость у корпуса приличная. Пластик, используемый в корпусе, хорошего качества приятный на ощупь.

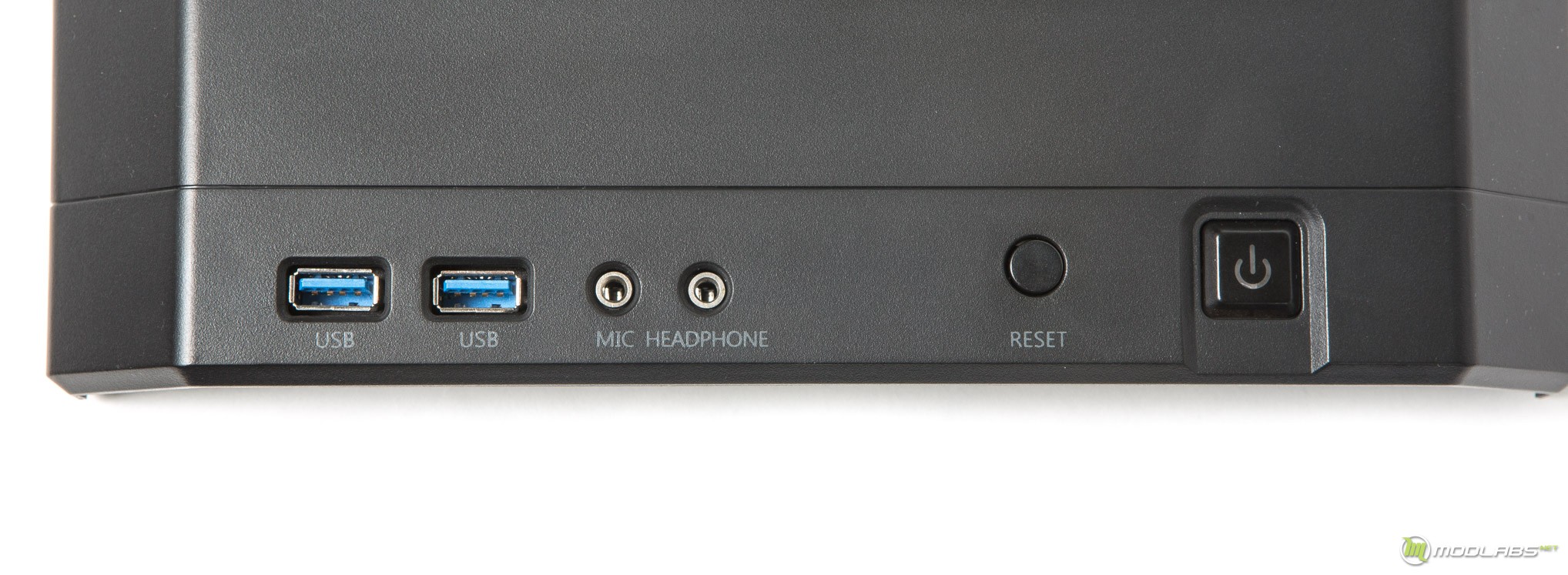

Верхняя часть корпуса выполнена из пластика, она съёмная и фиксируется парой винтов с накатной головкой. На ней расположена решетка с перфорацией, кнопки включения и перезагрузки, аудиовыходы и пара USB 3.0.

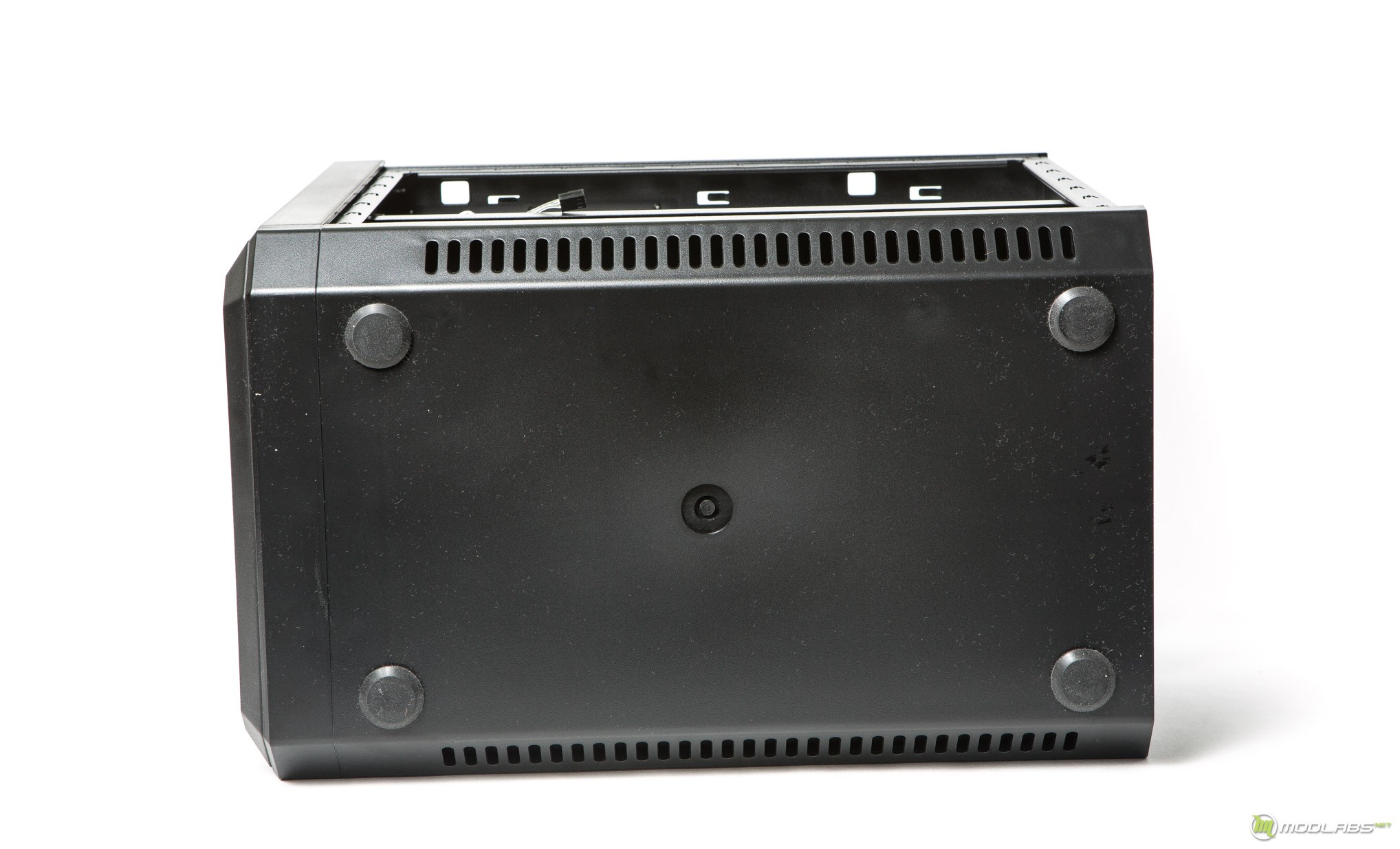

Наружная поверхность дна ZALMAN M1 выполнена из пластика. Оно значительно прибавляет высоту корпусу, есть четыре резиновые ножки.

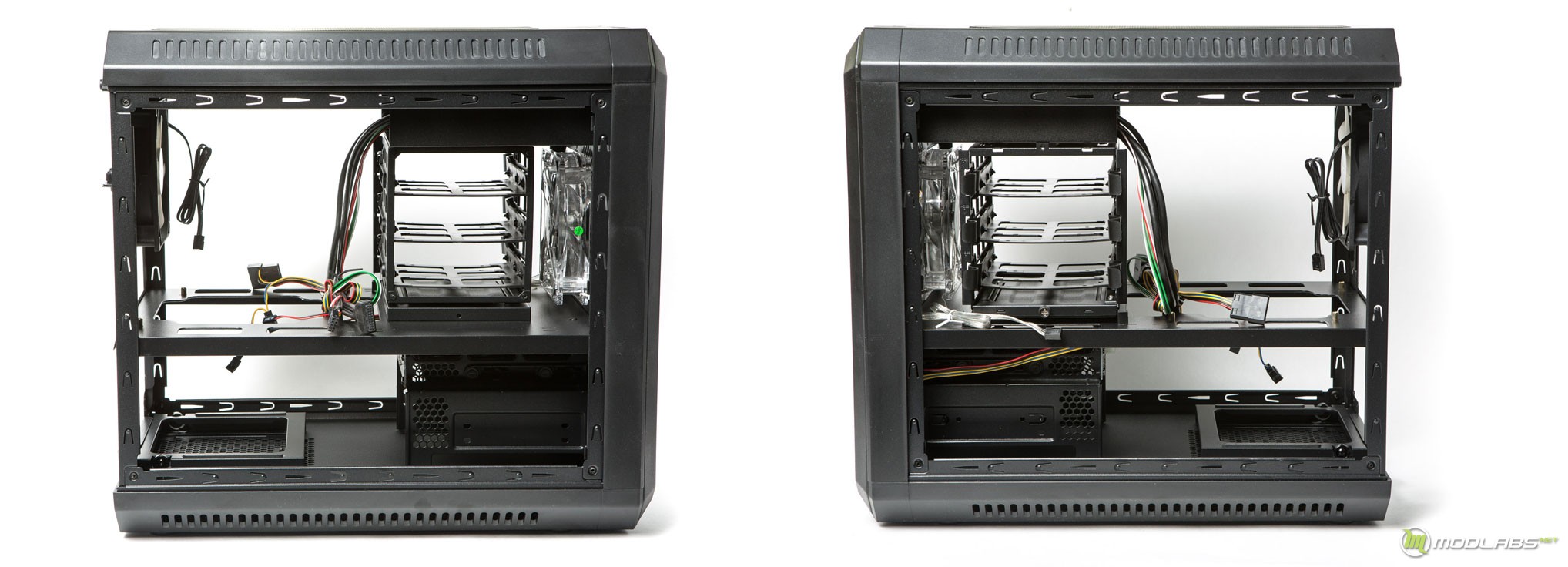

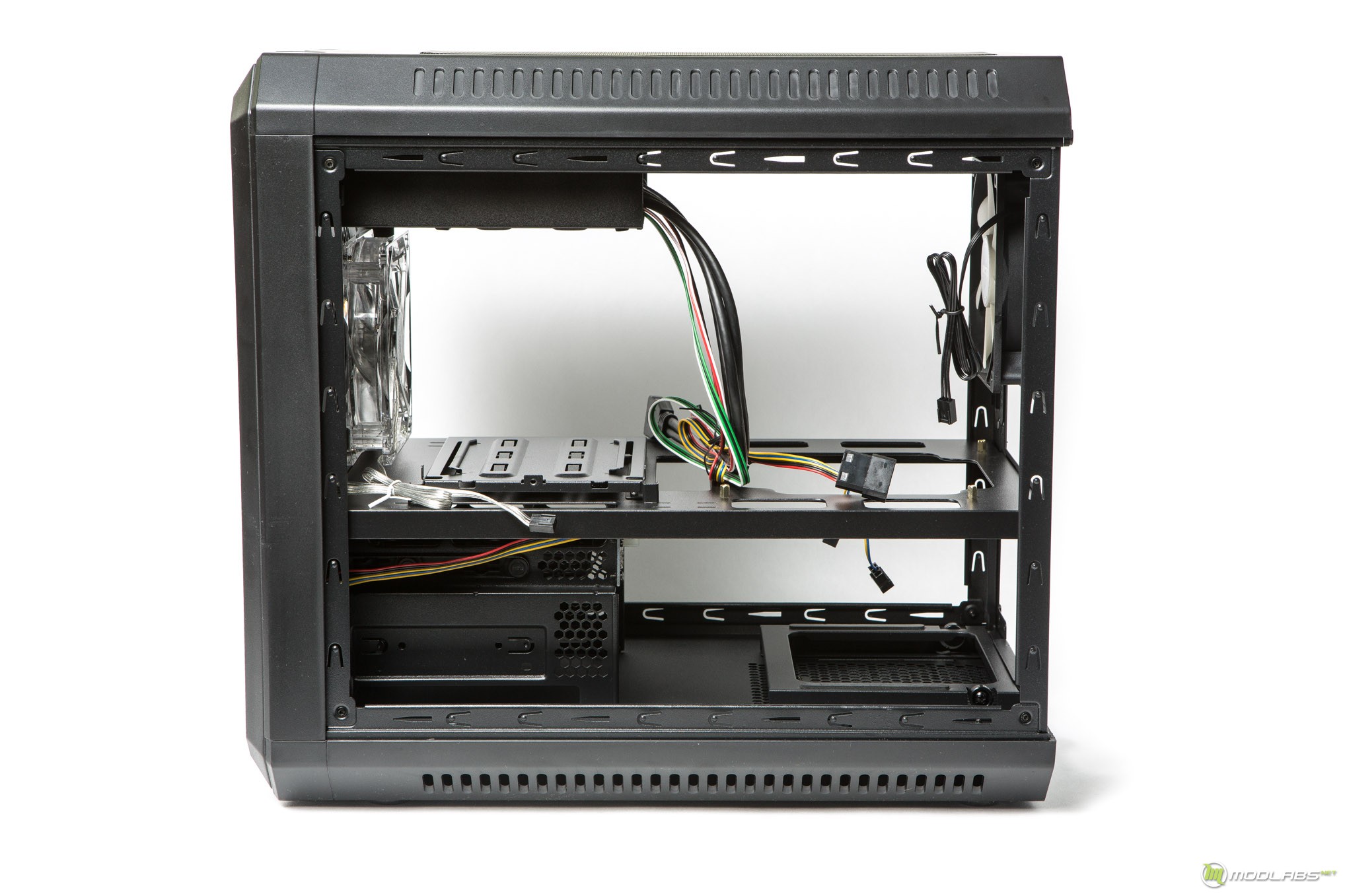

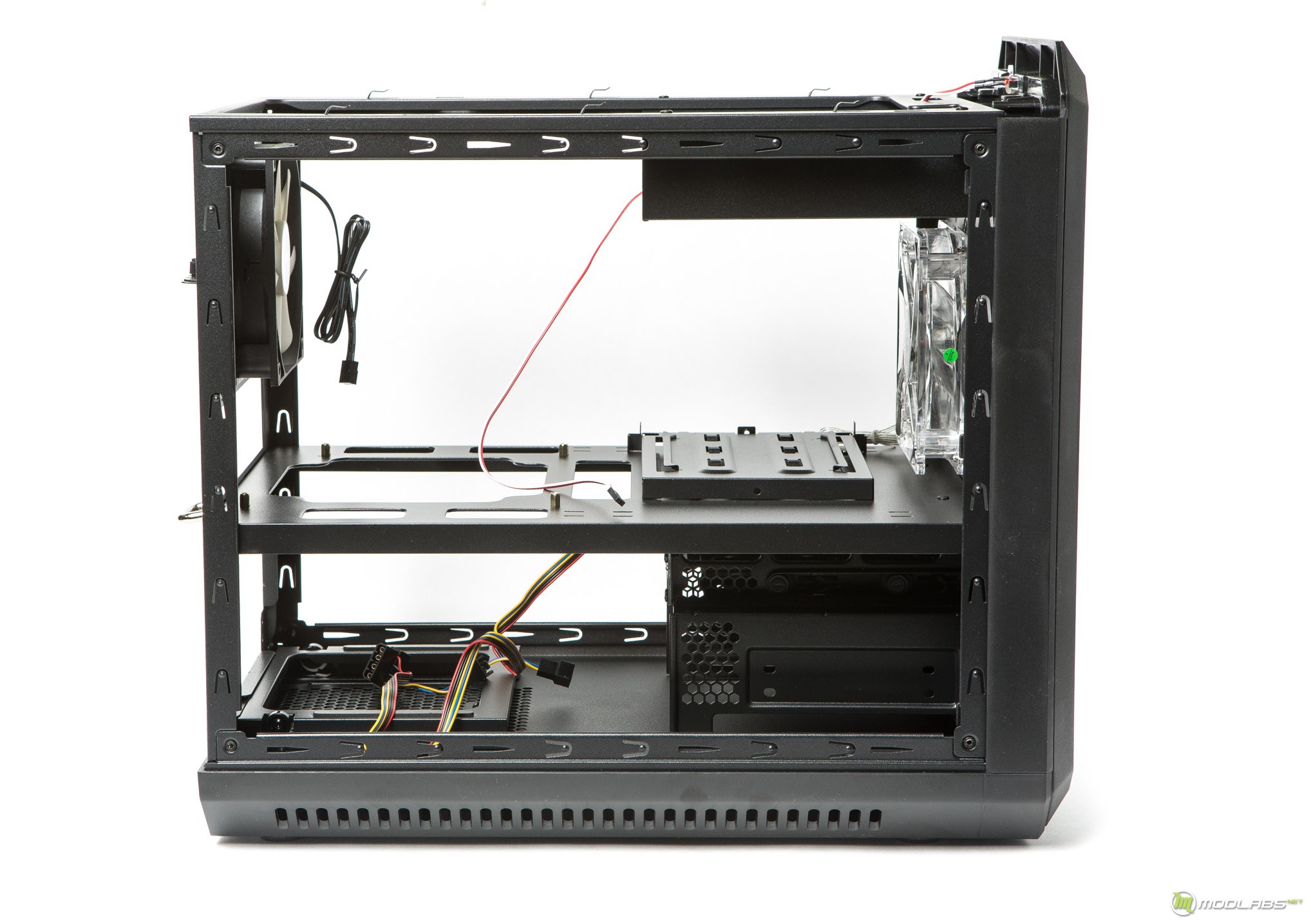

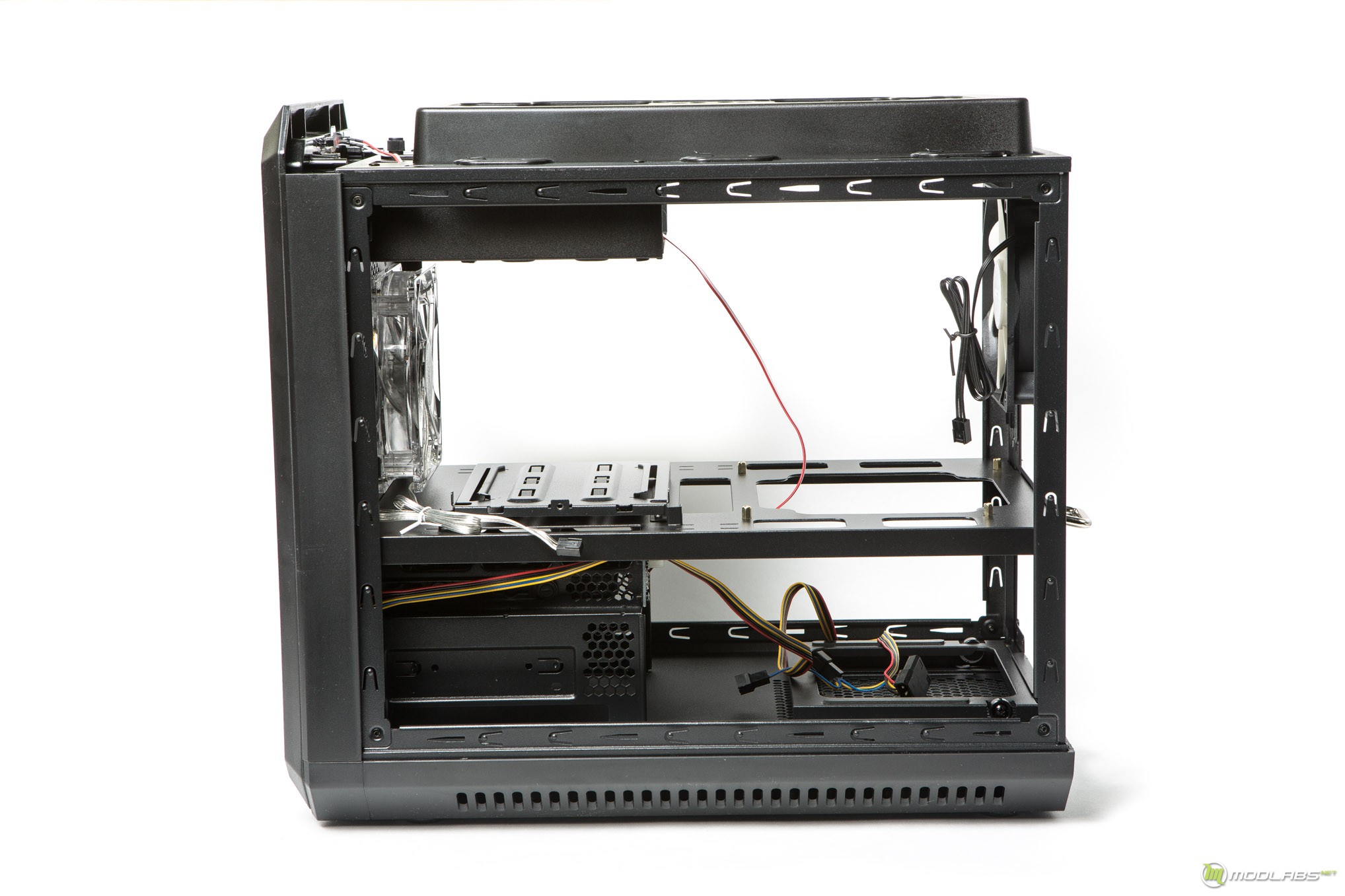

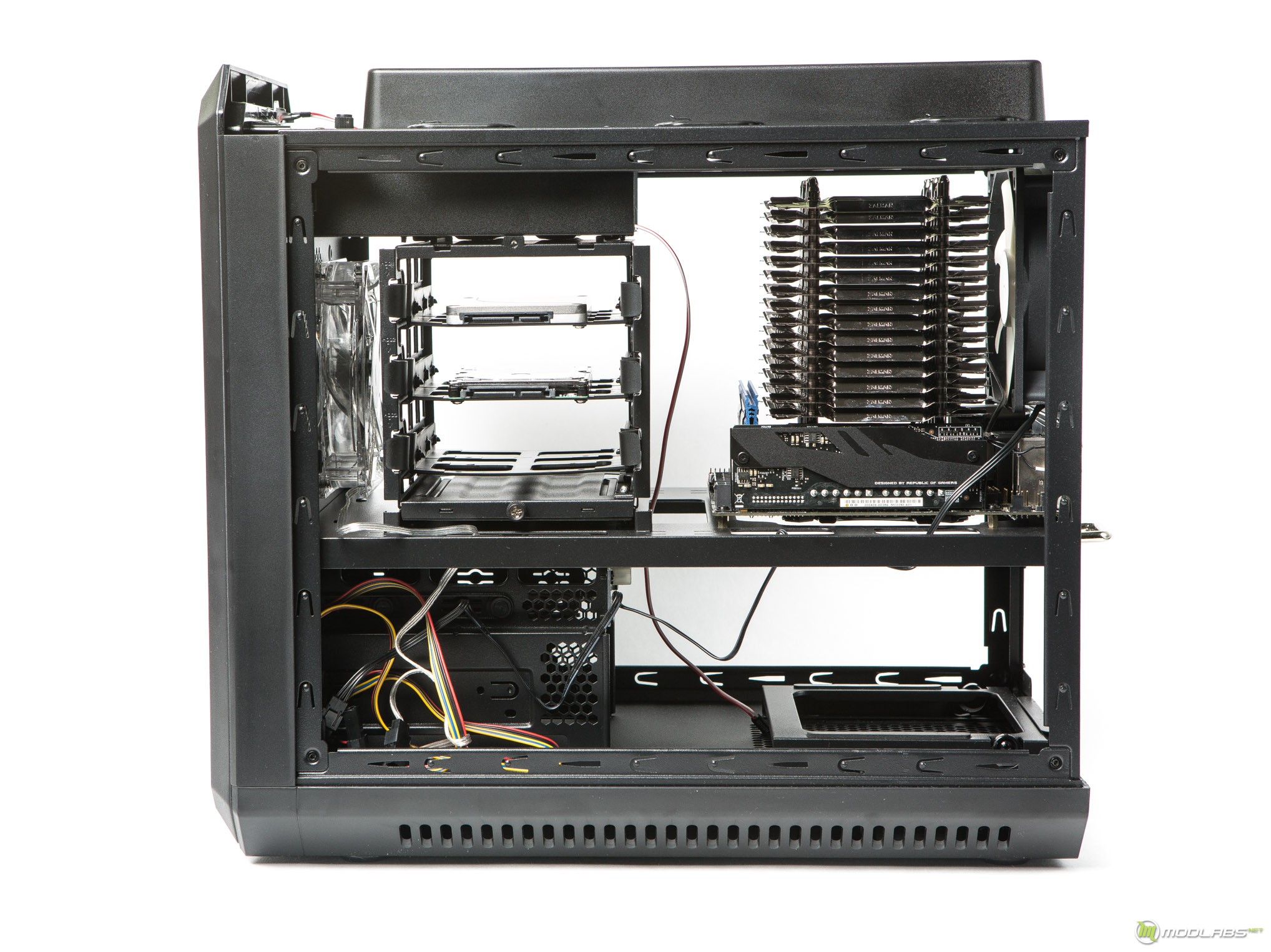

Сняв боковые крышки, взгляду предстаёт внутреннее строение. Внутри корпус имеет два отсека: основной с материнской платой и корзиной для накопителей, находящийся вверху. Второй располагается под ним, в нём живет блок питания, места под съёмный 3.5” HDD и внешнее устройство 5,25”.

Корзина съёмная, в неё можно установить три 3.5” HDD, фиксируется она винтом с накатной головкой. Корзина устанавливается в специальные пазы, расположенные сверху и снизу.

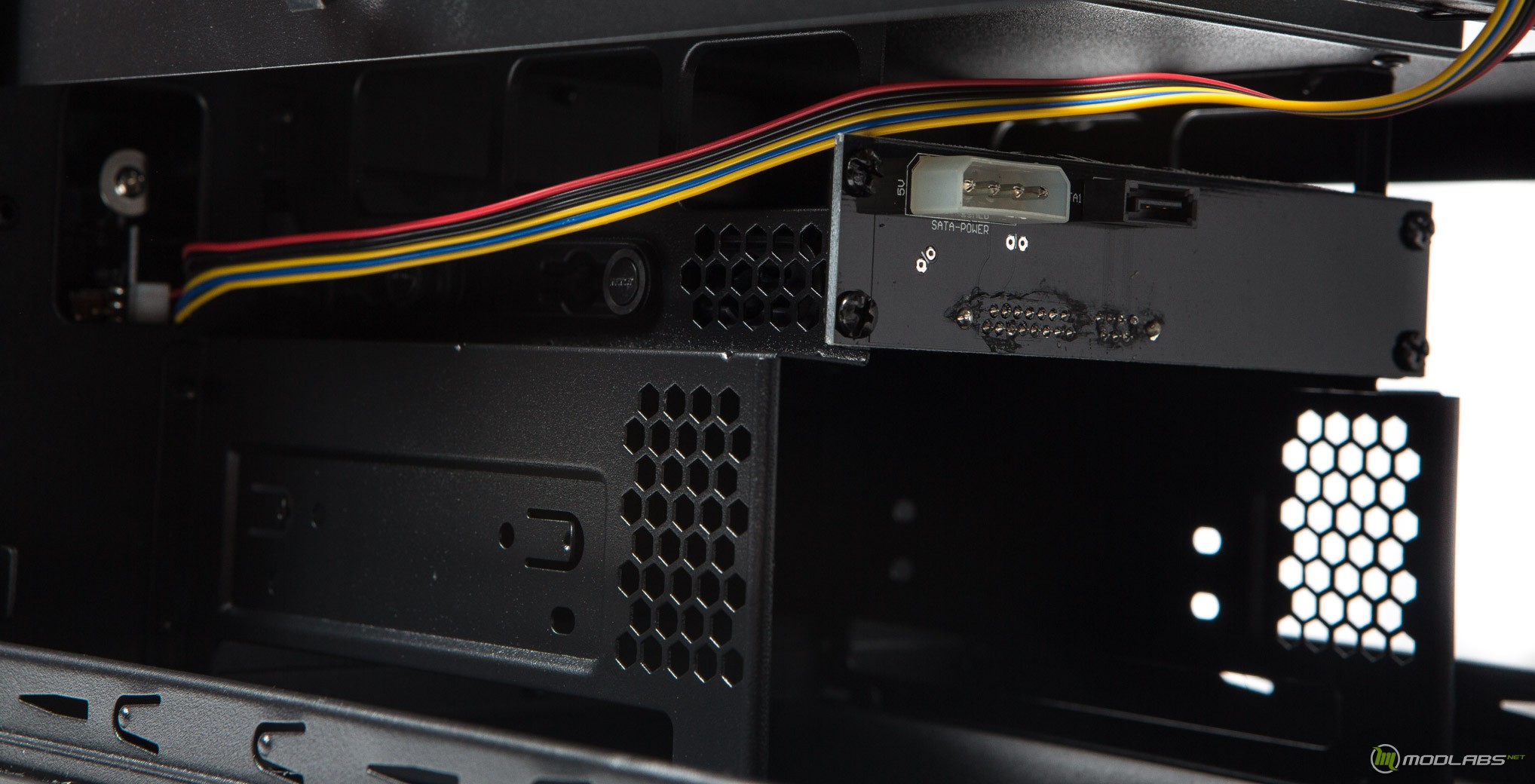

Под корзиной в нижнем отсеке находятся металлическая рамка в которую можно установить съёмный 3.5” HDD и внешнее устройства 5,25”. Определено, наличие башмака горячей замены является весомым бонусом, внутри он имеет выход для подключения питания через MOLEX и выход для подключения SATA кабеля. А наличие расширения под внешнее устройство 5,25”, довольно большая редкость у подобных крох.

Zalman, позаботился о блоке питания, снабдив его не только антивибрационными прокладками но и двумя роликами, для удобной и бережной установки. Так же в дне корпуса предусмотрен анти пылевой фильтр, а еще между дном корпуса и вентилятором блока питания существует так называемая распределительная камера, которая снижает уровень шума.

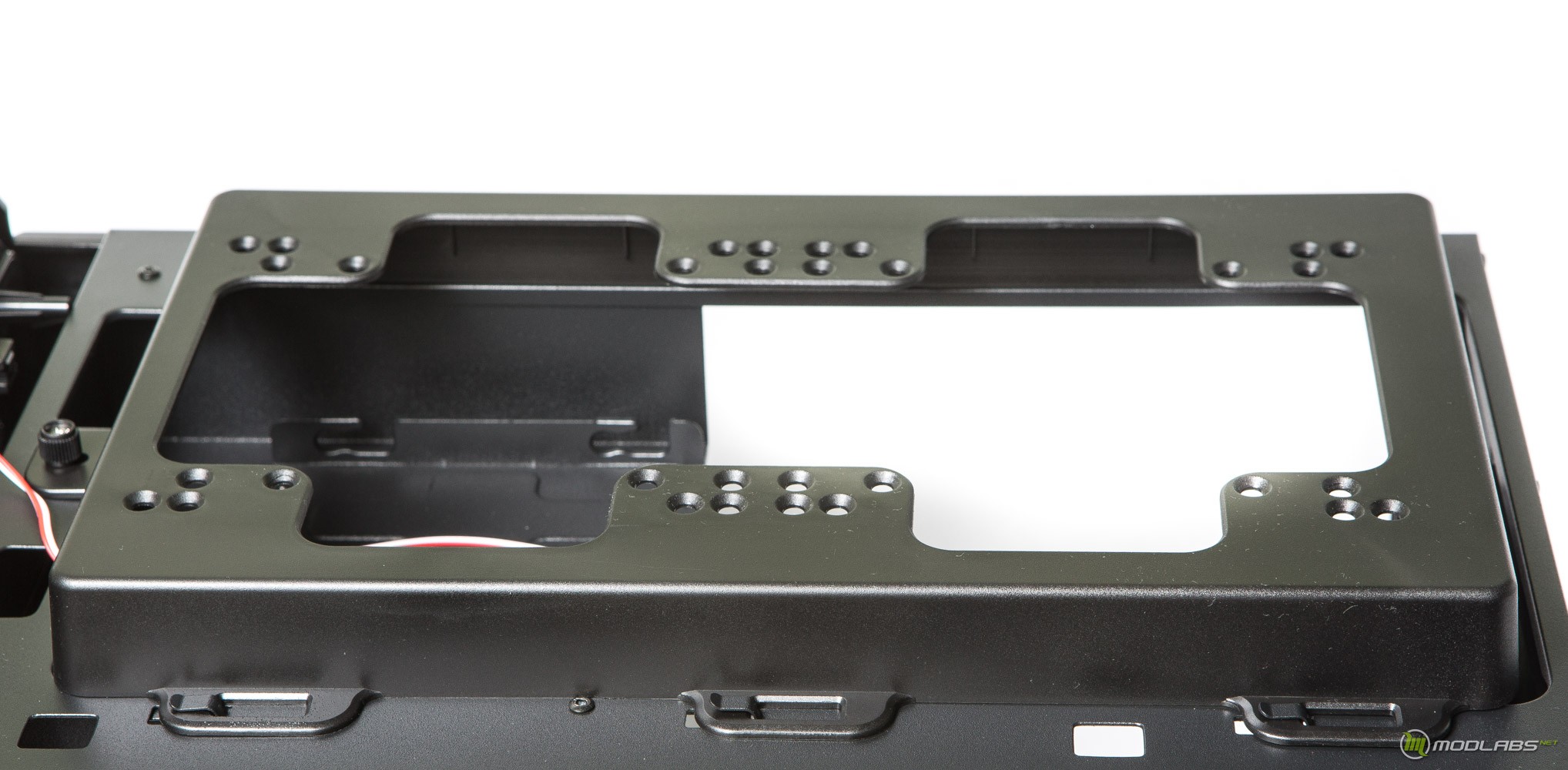

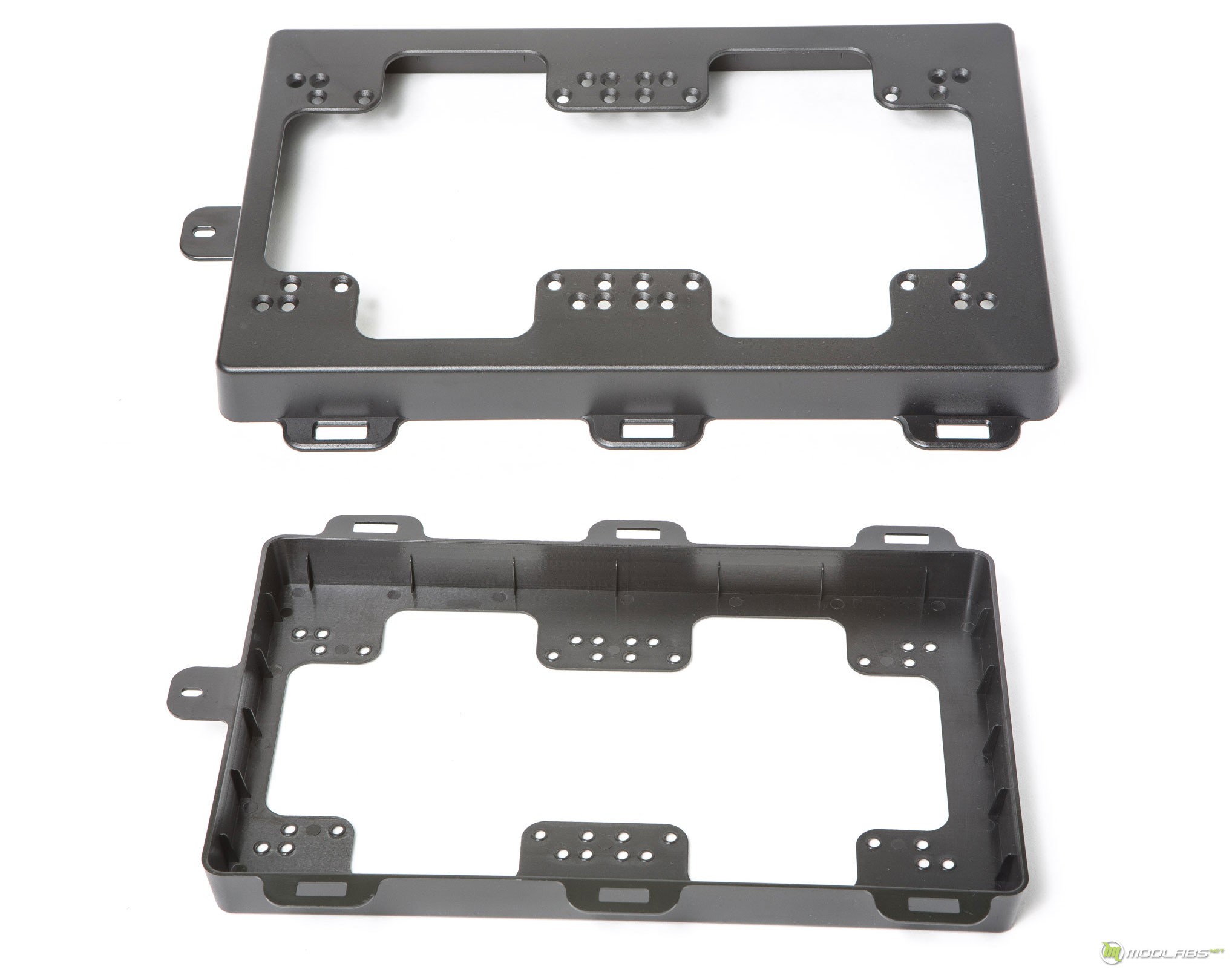

Под верхней крышкой скрывается пластиковая, съёмная рамка для установки радиаторов СВО или комбинации вентиляторов 2х140мм\2х120мм. Рамка крепится винтом с накатной головкой и вставляется в специальные пазы.

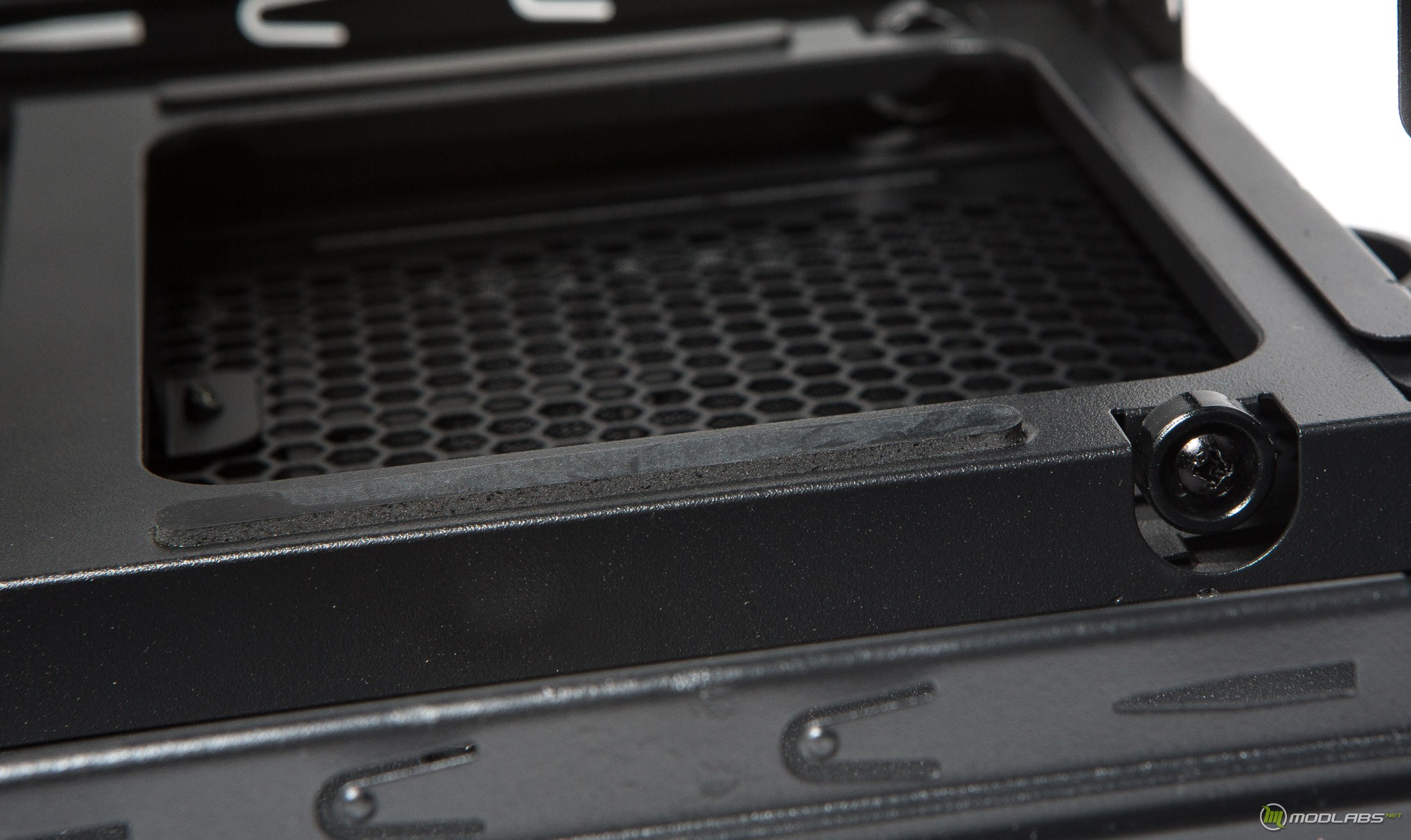

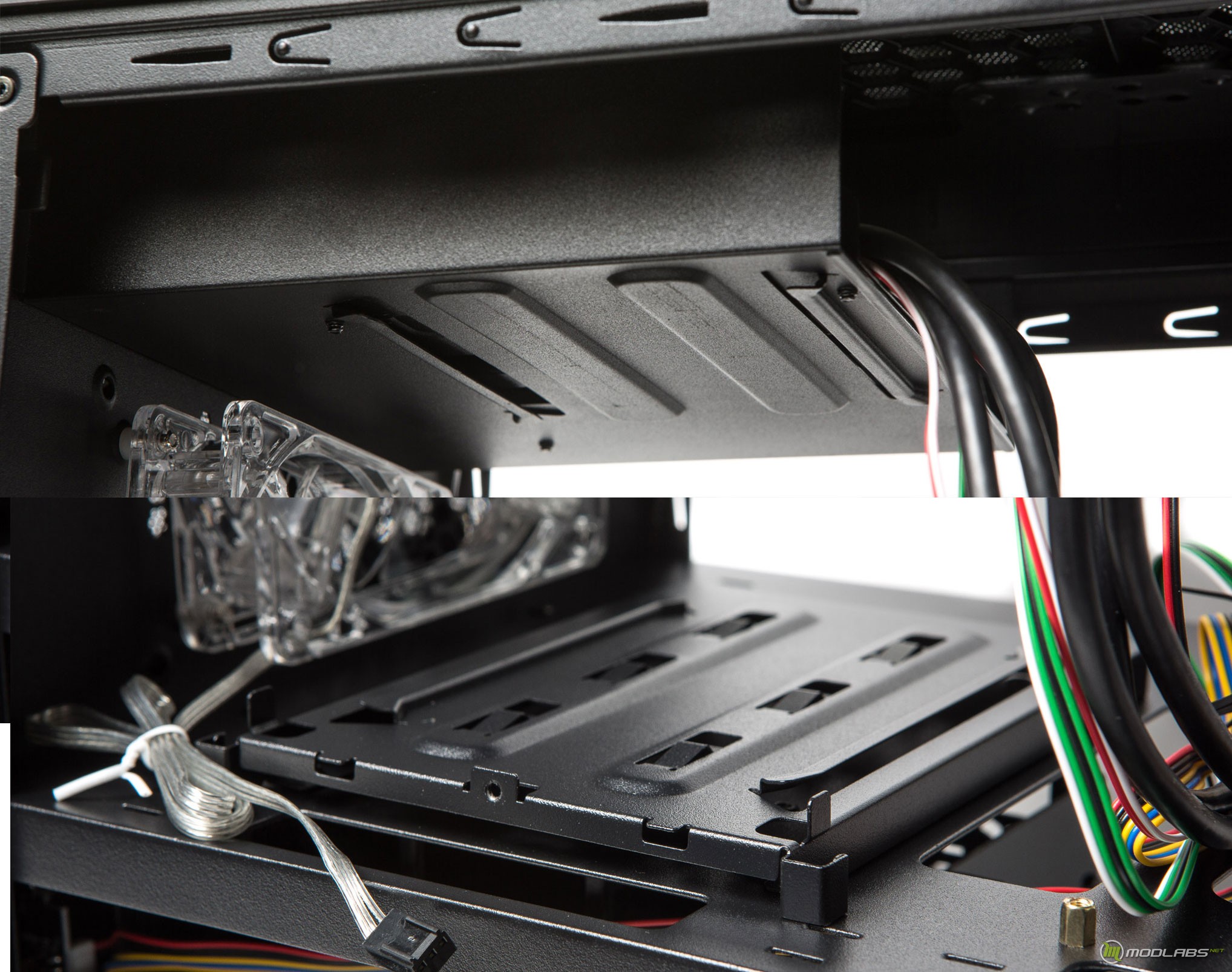

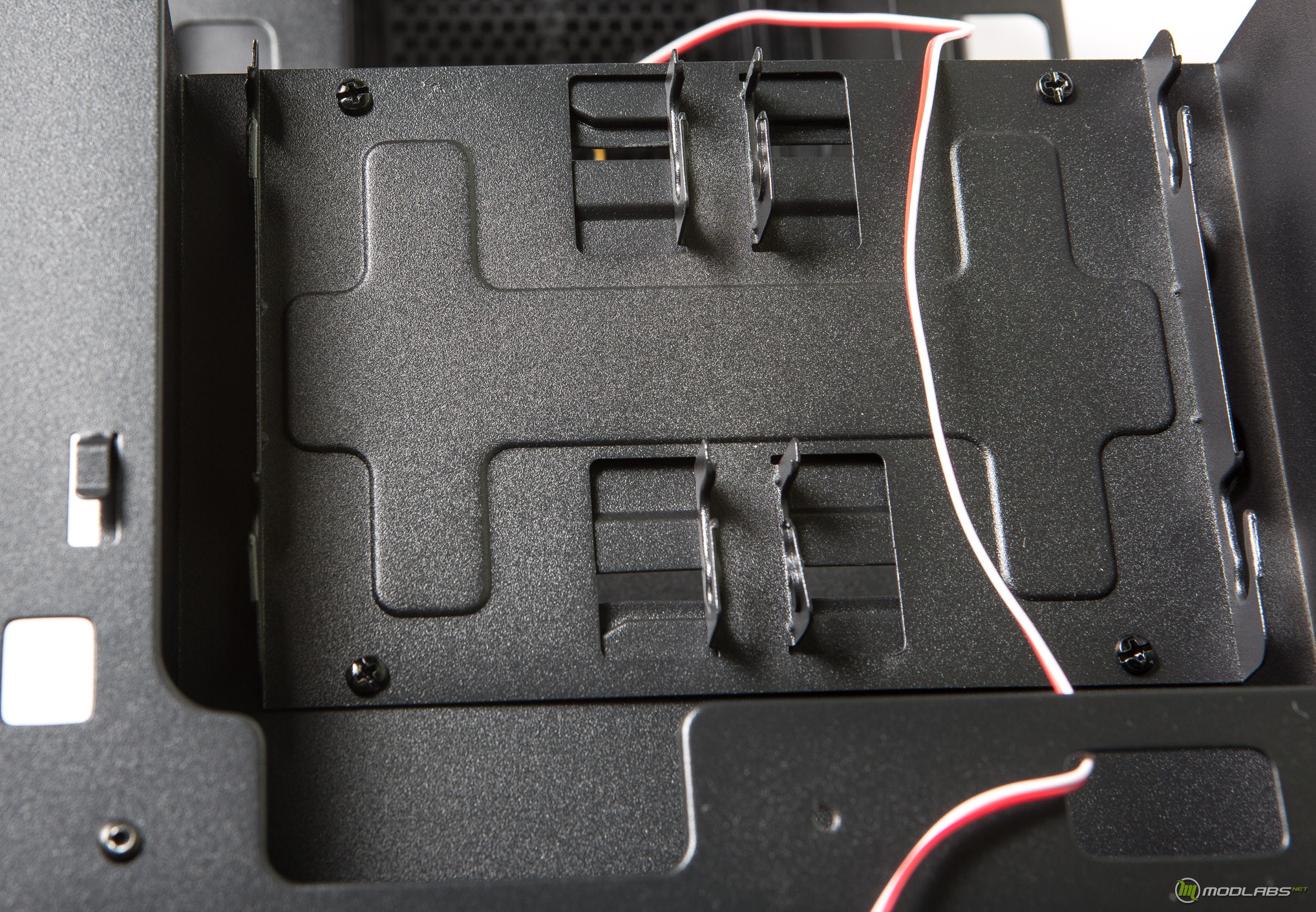

Под съёмной рамкой находится приятный сюрприз в виде посадочного места для пары накопителей форм-фактора 2,5”. Рамка для двух 2,5” устройств съёмная, крепится она четырьмя винтами. Сами же накопители фиксируются с помощью специальных винтов и резинок идущих в комплекте.

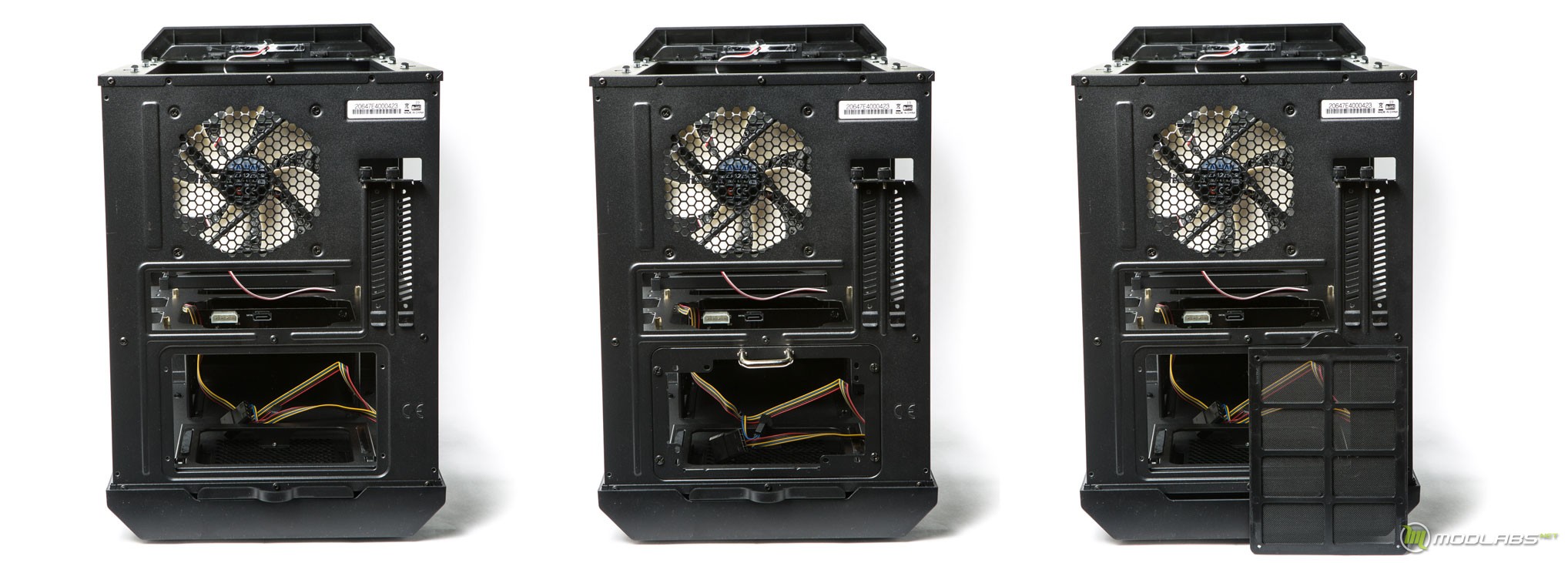

Разобрав корпус и рассмотрев все, что скрывают боковины и верхняя крышка предлагаю перейти к осмотру тыльной части корпуса. На ней расположен выход для 120мм вентилятора, прорезь под заднюю панель материнской платы, расширение для двух PCI-устройств и место для установки блока питания. Отметим, для БП предусмотрена специальная рамка, с небольшой ручкой, в итоге он крепится к ней в любой ориентации, и уже установленный на рамке, спокойно прикручивается к корпусу.

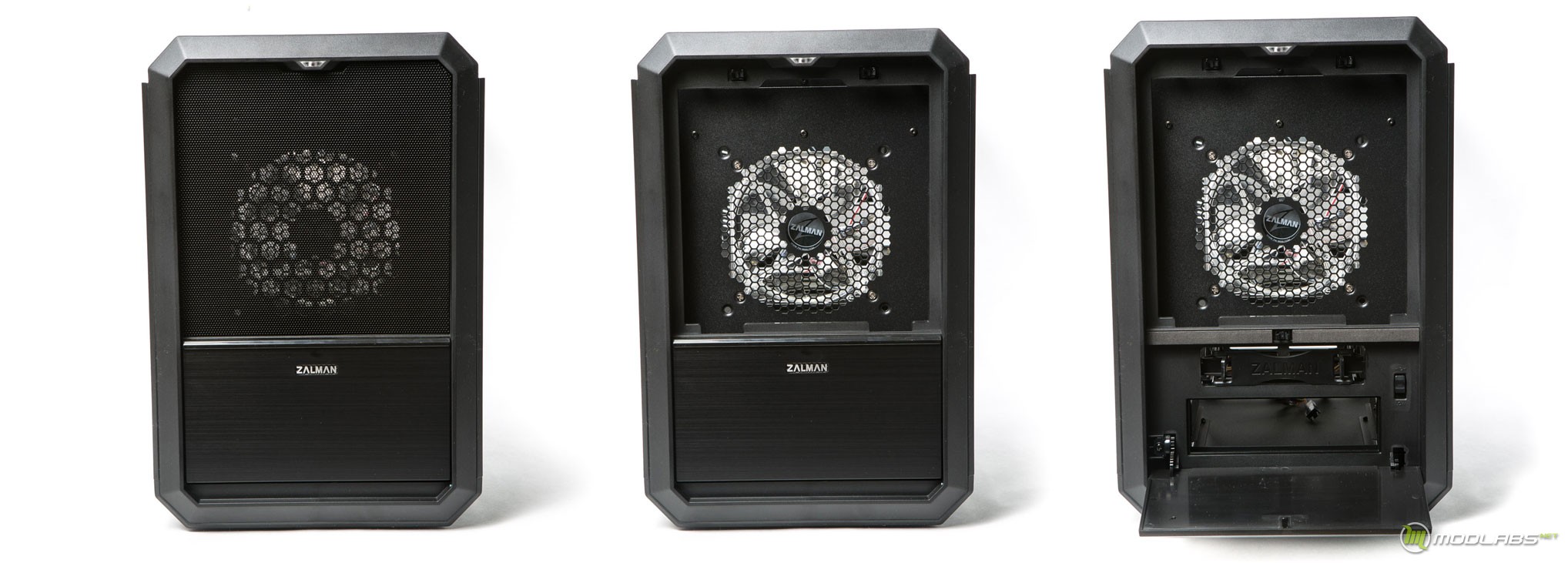

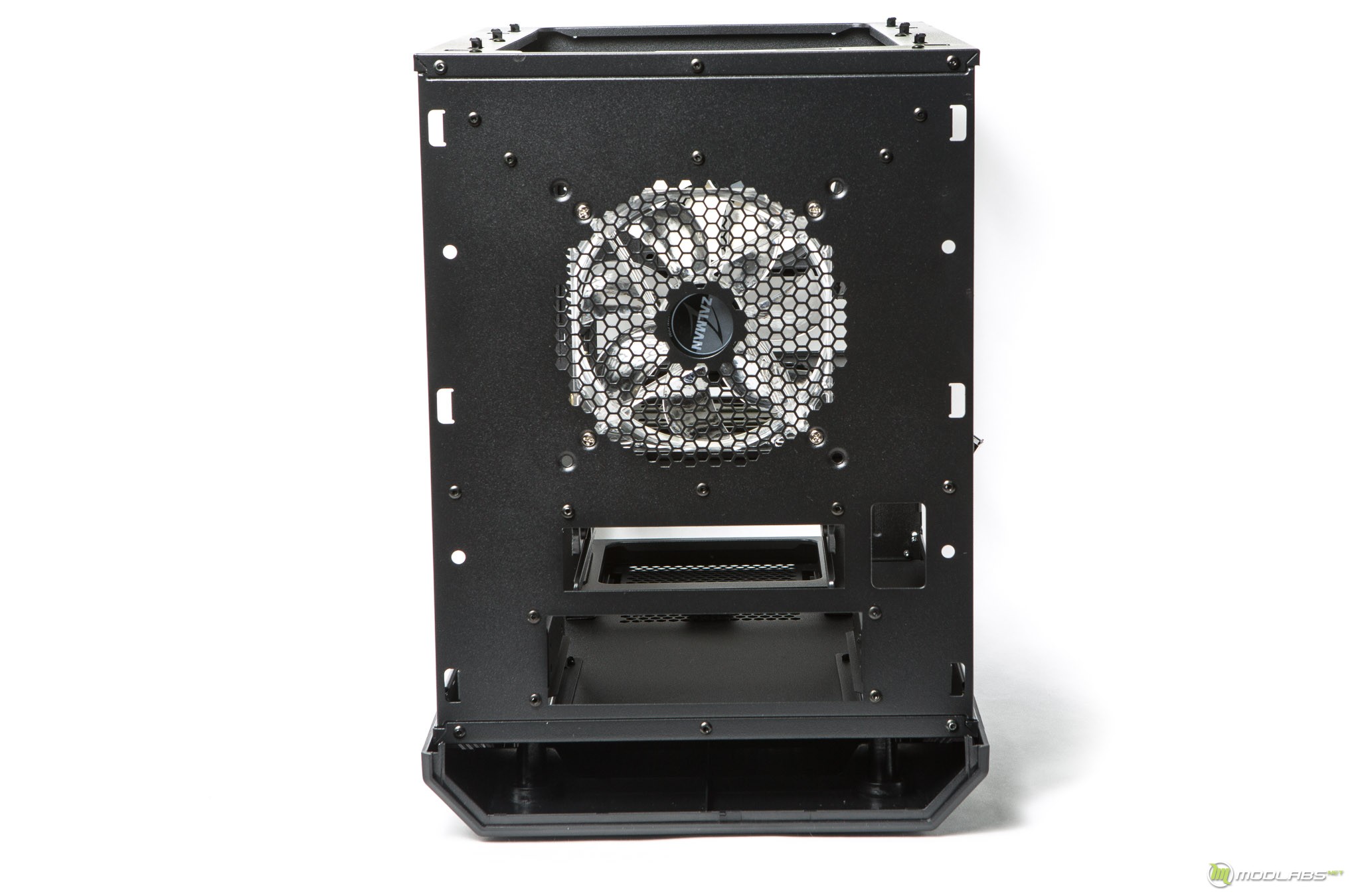

Теперь перейдем к лицевой части корпуса. На ней предусмотрена съёмная панель, под которой предустановлен 120мм вентилятор, его можно заменить на другой 140мм. Нижняя часть – это створка, которая открывается простым нажатием на неё. За створкой скрывается отсек горячей замены 3.5” HDD, выход для внешнего устройства 5,25” и небольшой преключатель скорости работы вентиляторов. Вверху так же есть лампочка индикатора HDD.

Лицевая панель крепится на шесть защёлок, снимается без проблем.

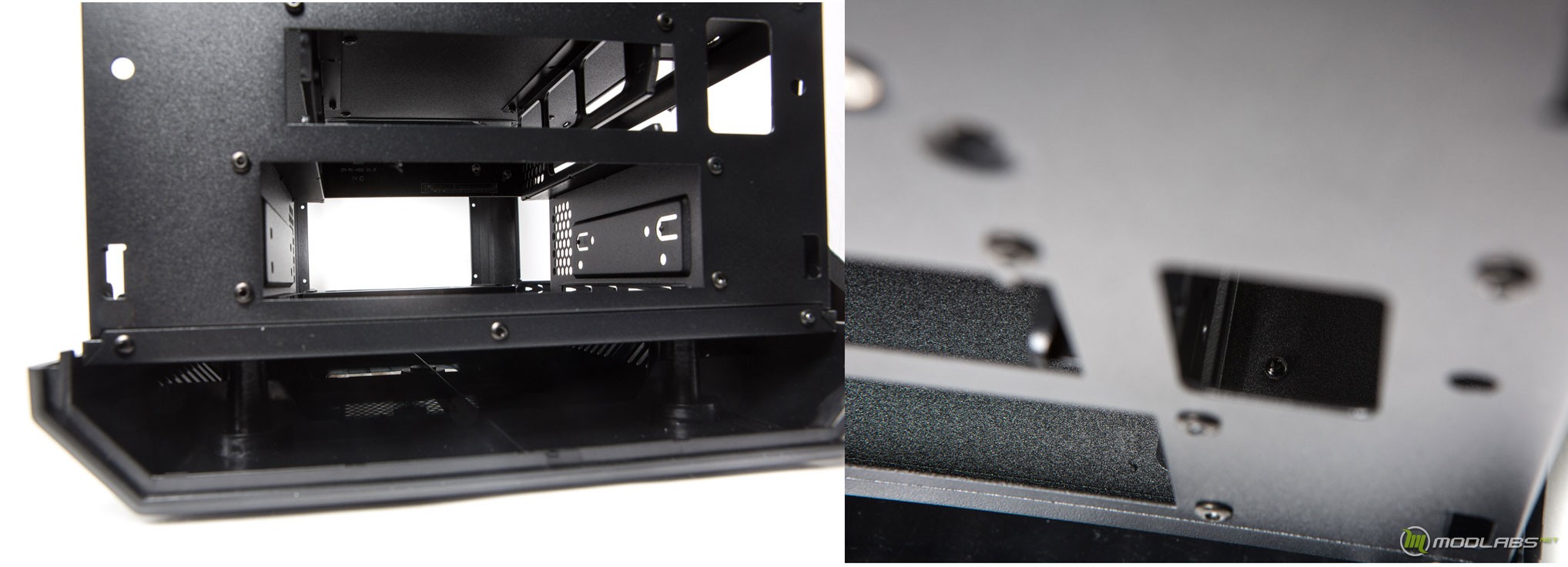

Пластиковое дно съёмное, но что бы его снять, нужно добраться до винтов которые находятся под резиновыми ножками.

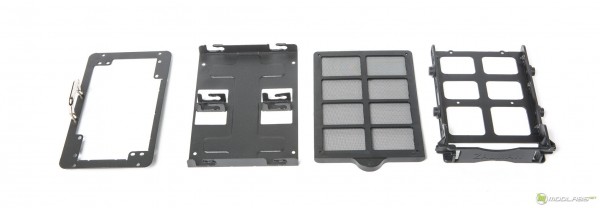

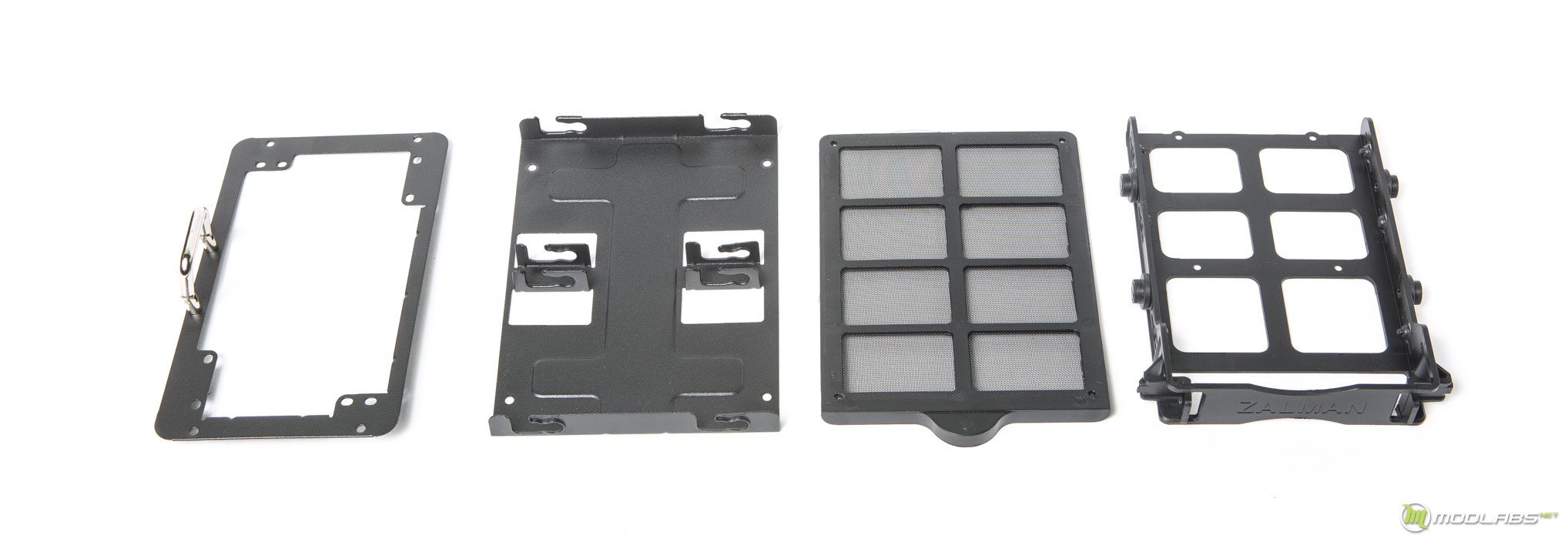

Рассмотрим всё съёмные части корпуса по-отдельности. На фото с лево на право расположились:

• Рамка с ручкой для БП;
• Рамка для установки двух 2,5” HDD/SSD;
• Пылевой фильтр БП;
• Корзина отсека горячей замены 3,5” HDD;

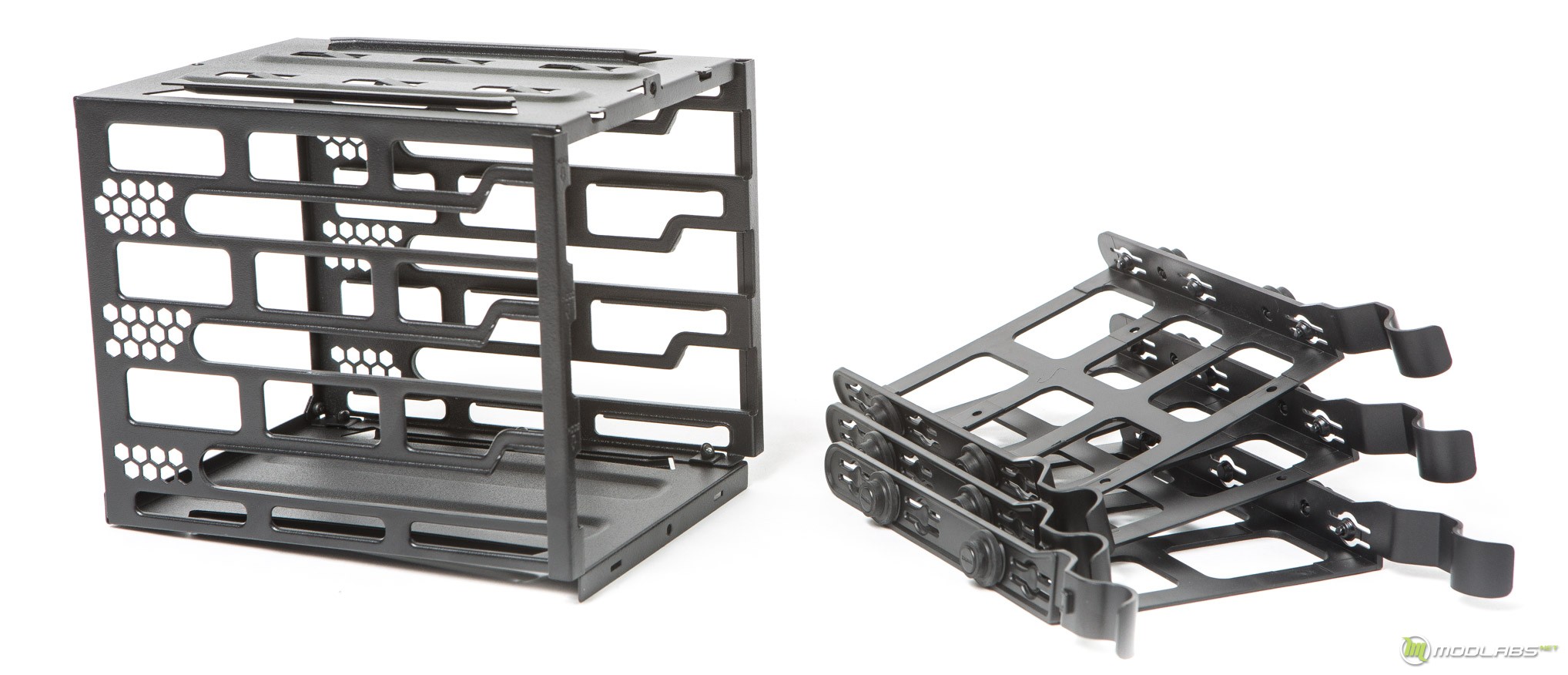

Внутренняя корзина для HDD рассчитана на три накопителя, которые устанавливаются в пластиковые салазки. Возможна установка 3,5” и 2.5” накопителей. Сама корзина имеет множество прорезей в боковых стенках, это должно способствовать лучшей конвенции воздушного потока и обеспечить хорошее охлаждение накопителям.

Верхний пластиковый съёмный модуль, для установки радиатора СЖО или пары вентиляторов. Пластик качественный, довольно толстый, на нем можно закрепить довольно тяжелую конструкцию.

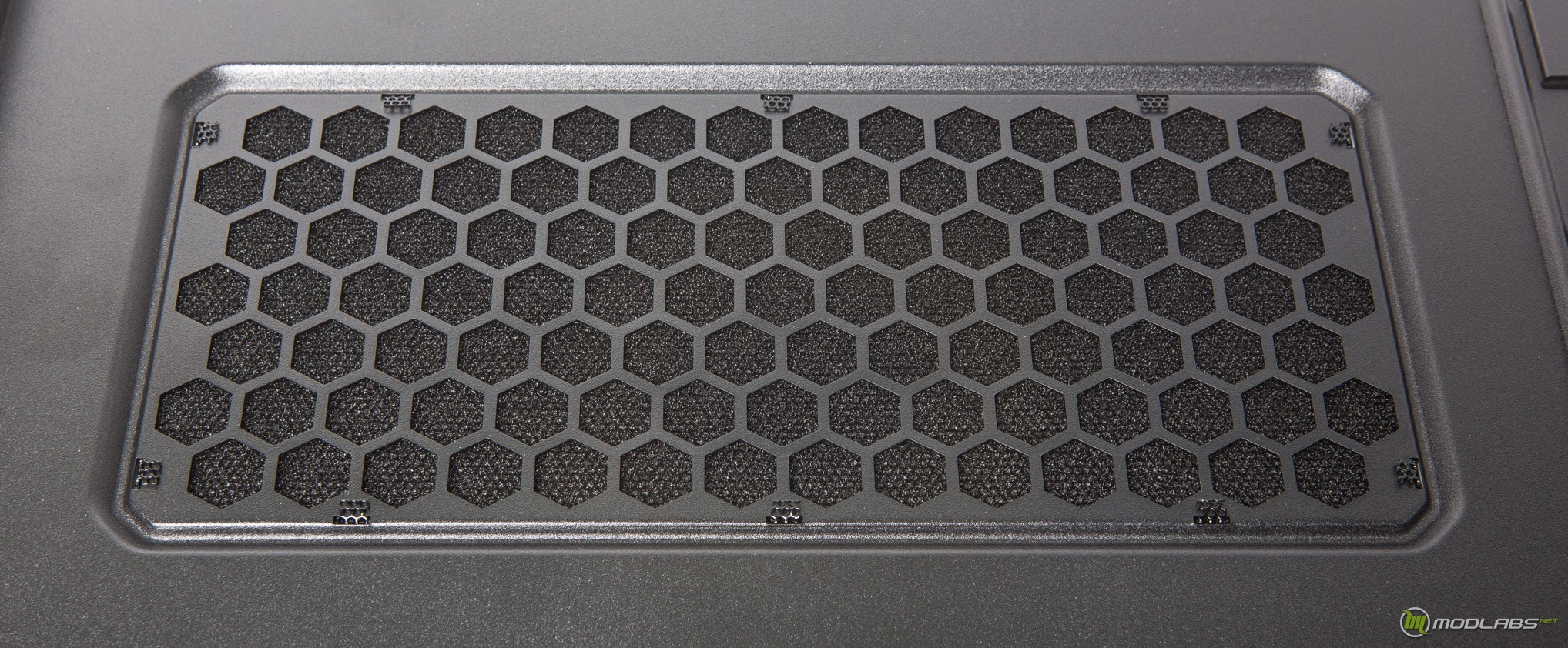

На боковых стенках предусмотрены окна с металлической сеткой, под которой скрывается тонкий поролон для защиты от пыли.

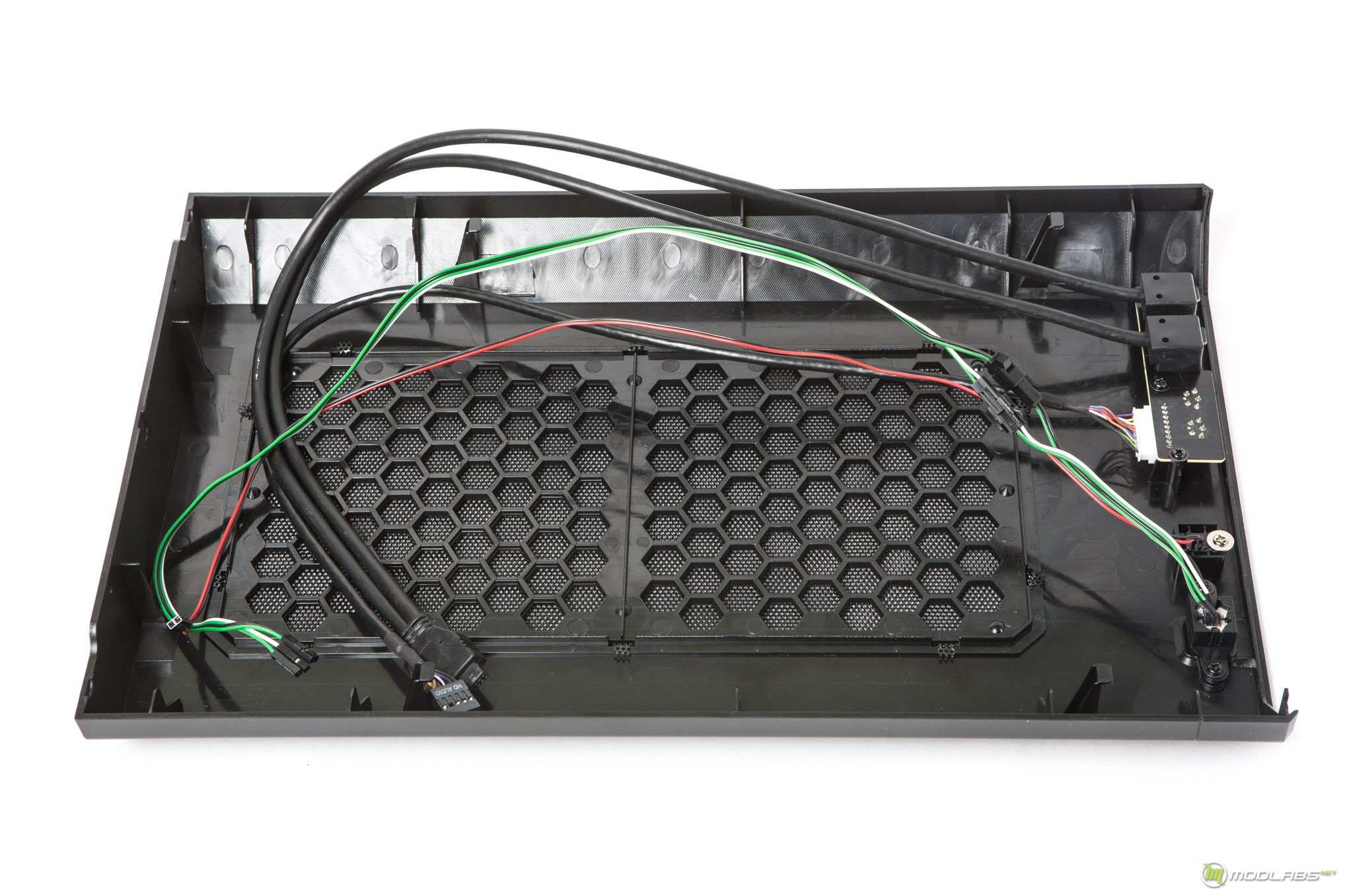

На верхней части так же присутствует окно с металлической сеткой, правда тут уже не предусмотрено никакой поролоновой прокладки. Внутри расположена плата с распаянными на ней аудиовыходами и парой USB 3.0 так же присутствует кнопка включения и кнопка перезагрузки.

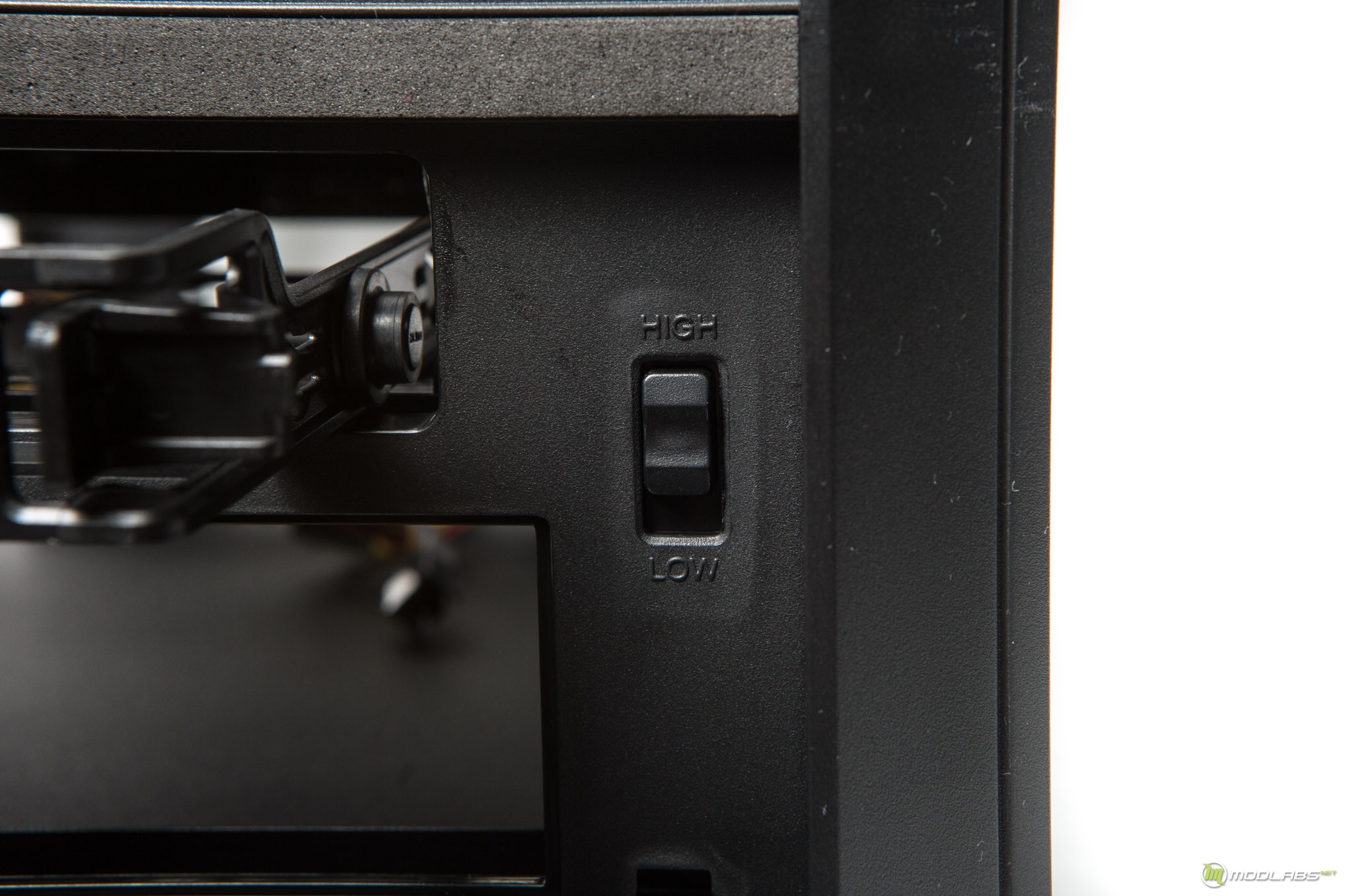

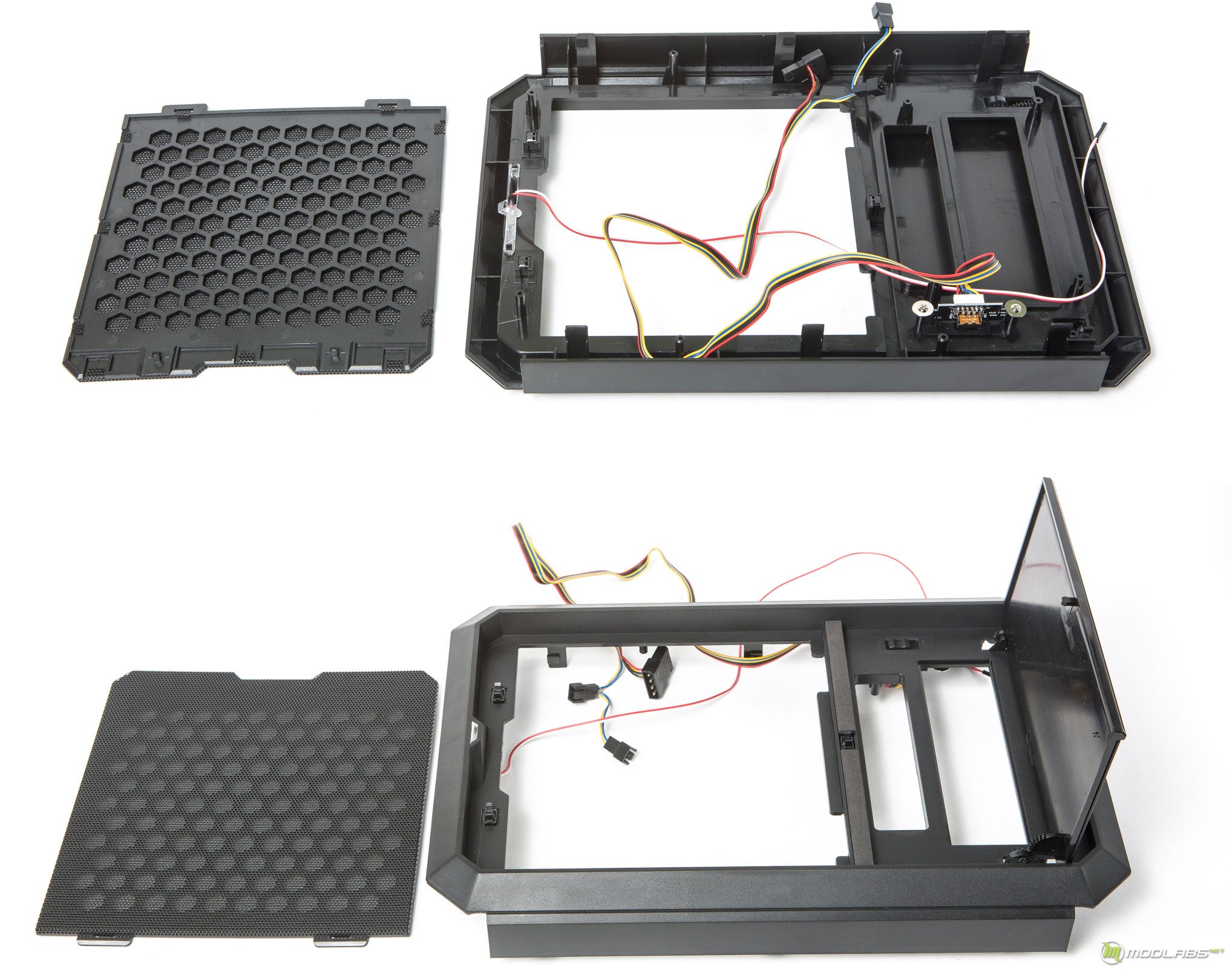

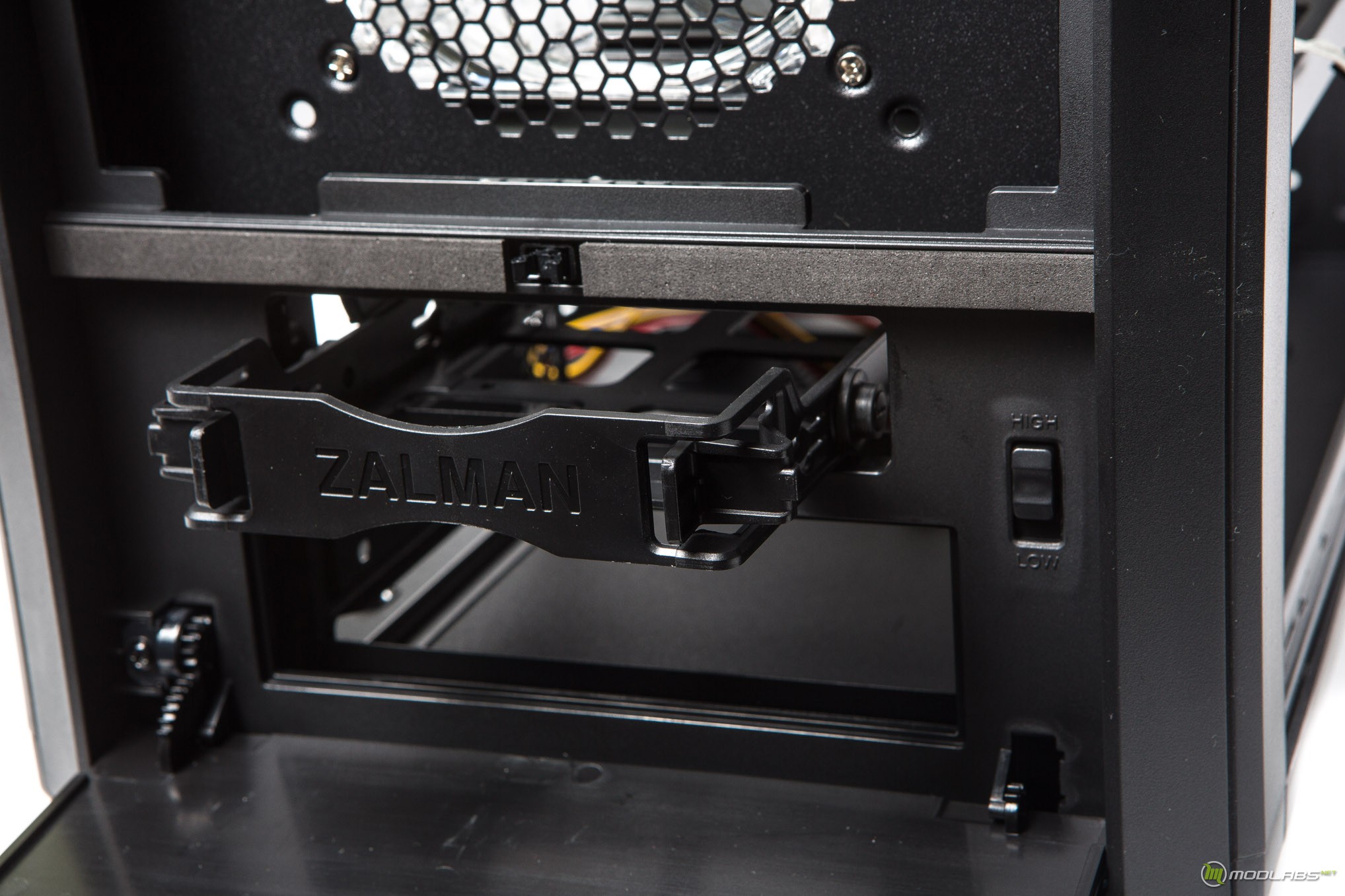

В конструкции лицевой панели предусмотрена съёмная панель с металлической сеткой без пыли защиты, и так же есть открывающаяся створка, за которой скрывается отсек горячей замены 3.5” HDD, выход для внешнего устройства 5,25”. На фото видно, что индикатор загрузки перенесен на переднюю панель, находится в верхней части. Снизу предусмотрен реобас для пары вентиляторов переключающий напряжение с 7-12v, тем самым позволяющий вентиляторам работать в двух режимах оборотов LOW и HIGHT, питание к реобасу подключается через стандартный MOLEX.

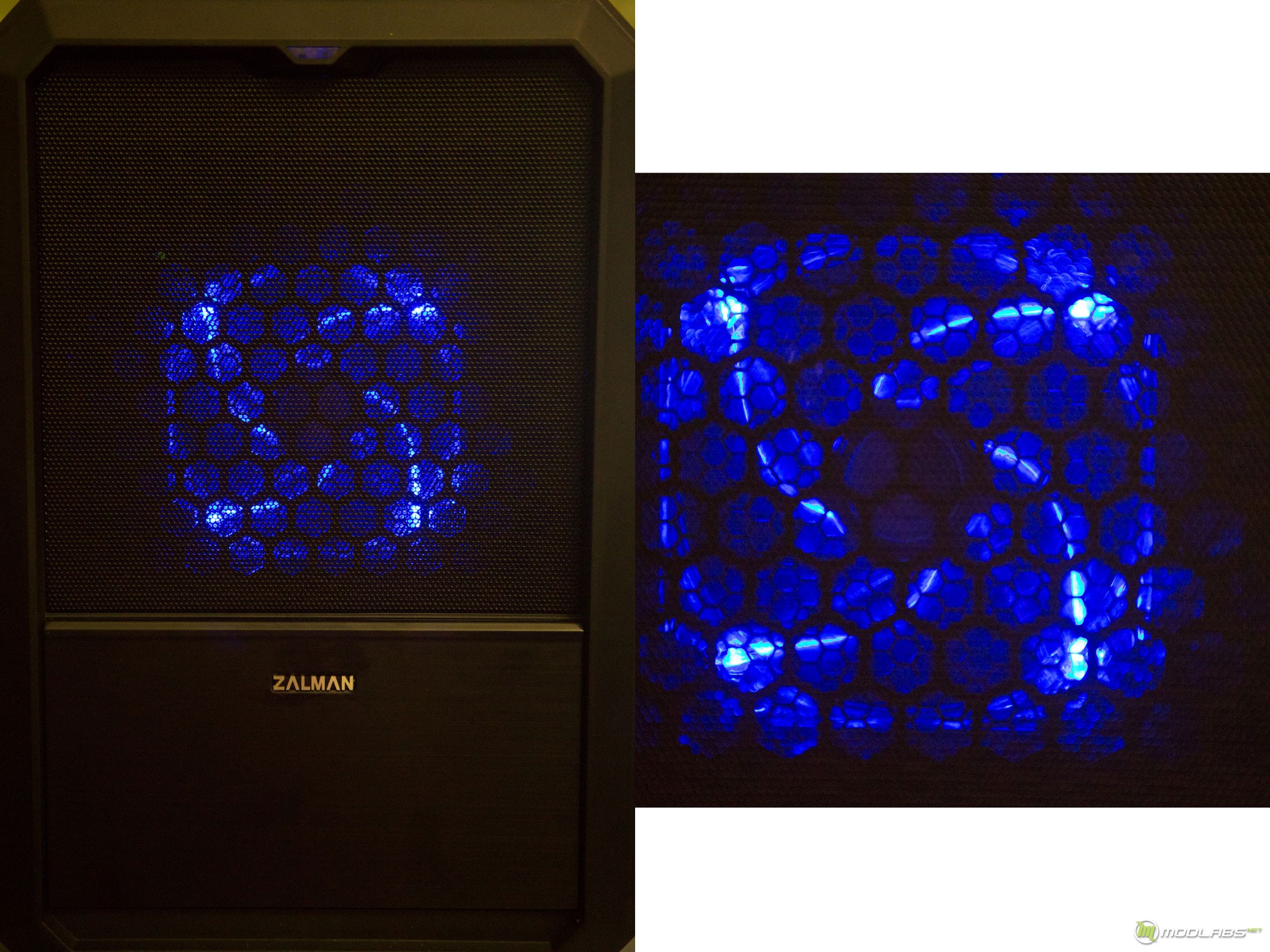

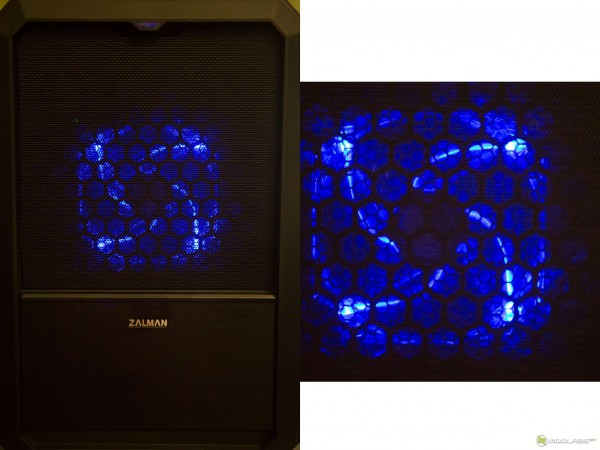

Подсветка корпуса, лицевая панель.

ZALMAN M1. Система охлаждения, вентиляторы.

В корпусе довольно просто, но при этом эффективно реализована система охлаждения. Вентилятор на передней панели работает на вдув, к слову ZALMAN для его установки использует специальные шайбы толщиной ~5мм, они позволяют отдалить вентилятор от решетки тем самым уменьшить уровень шума. На задней стенке находится второй вентилятор, работающий на выдув.

Вентиляторы находятся практически напротив друг друга, образуя постоянно продуваемую камеру, обдувая все компоненты и прогоняя воздух непрерывно. Просто, но как перспективно, по сути всего их двоих должно хватить для эффективного охлаждения это мы проверим, далее.

Разобрав стоковую систему охлаждения, я считаю нужным упомянуть о возможности установки радиатора и пары вентиляторов на верхнюю часть, это уже больше относится к дополнительным возможностям расширена СО.

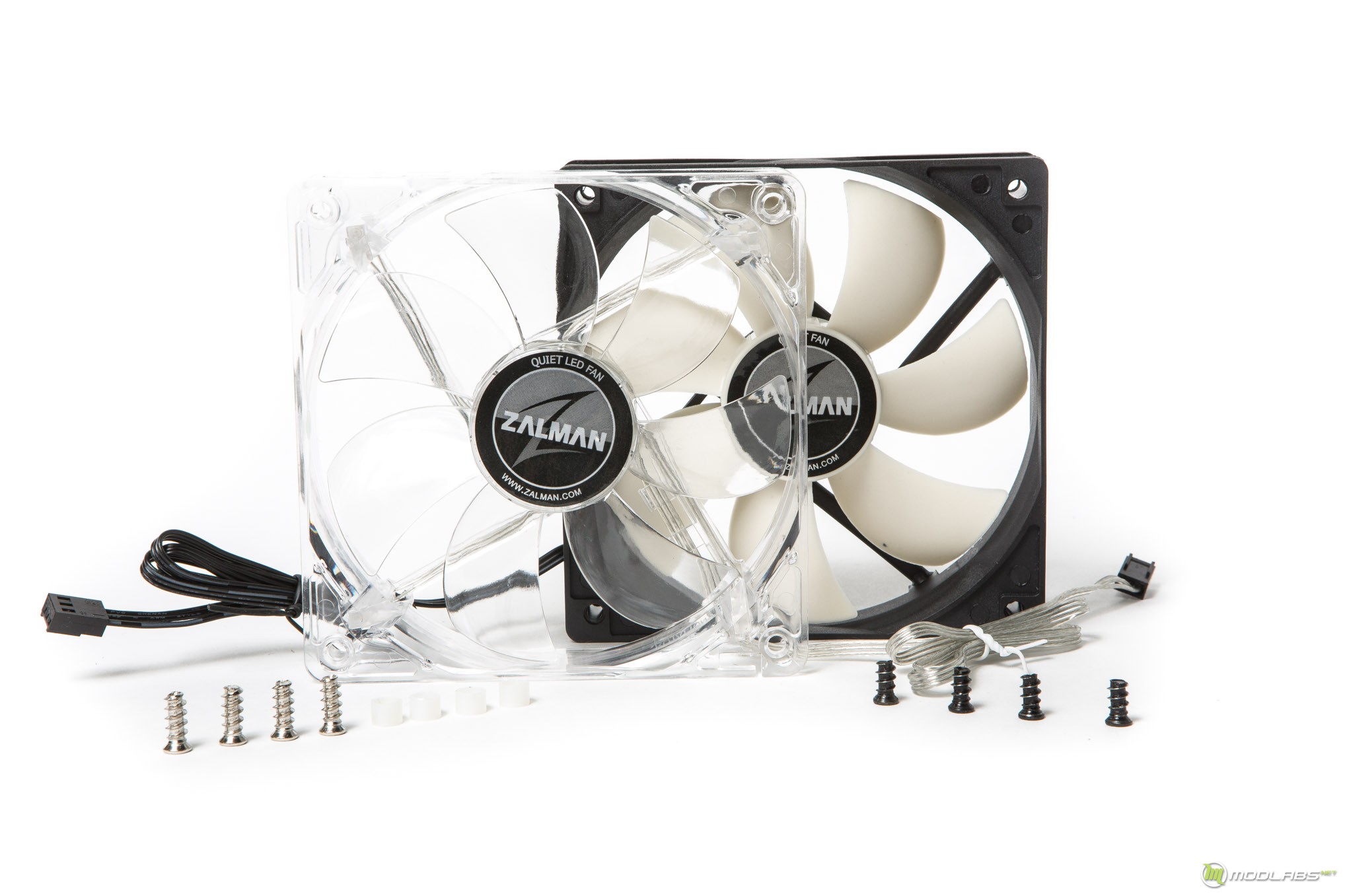

В комплекте с корпусом идет пара 120мм вентиляторов, на крыльчатке каждого семь широких лопастей, вентиляторы одинаковые их отличает только внешний вид. Один прозрачный с синей подсветкой, а второй черный с белой крыльчаткой, максимальная скорость каждого равна 1200об/мин, оба подключаются 3pin штекером.

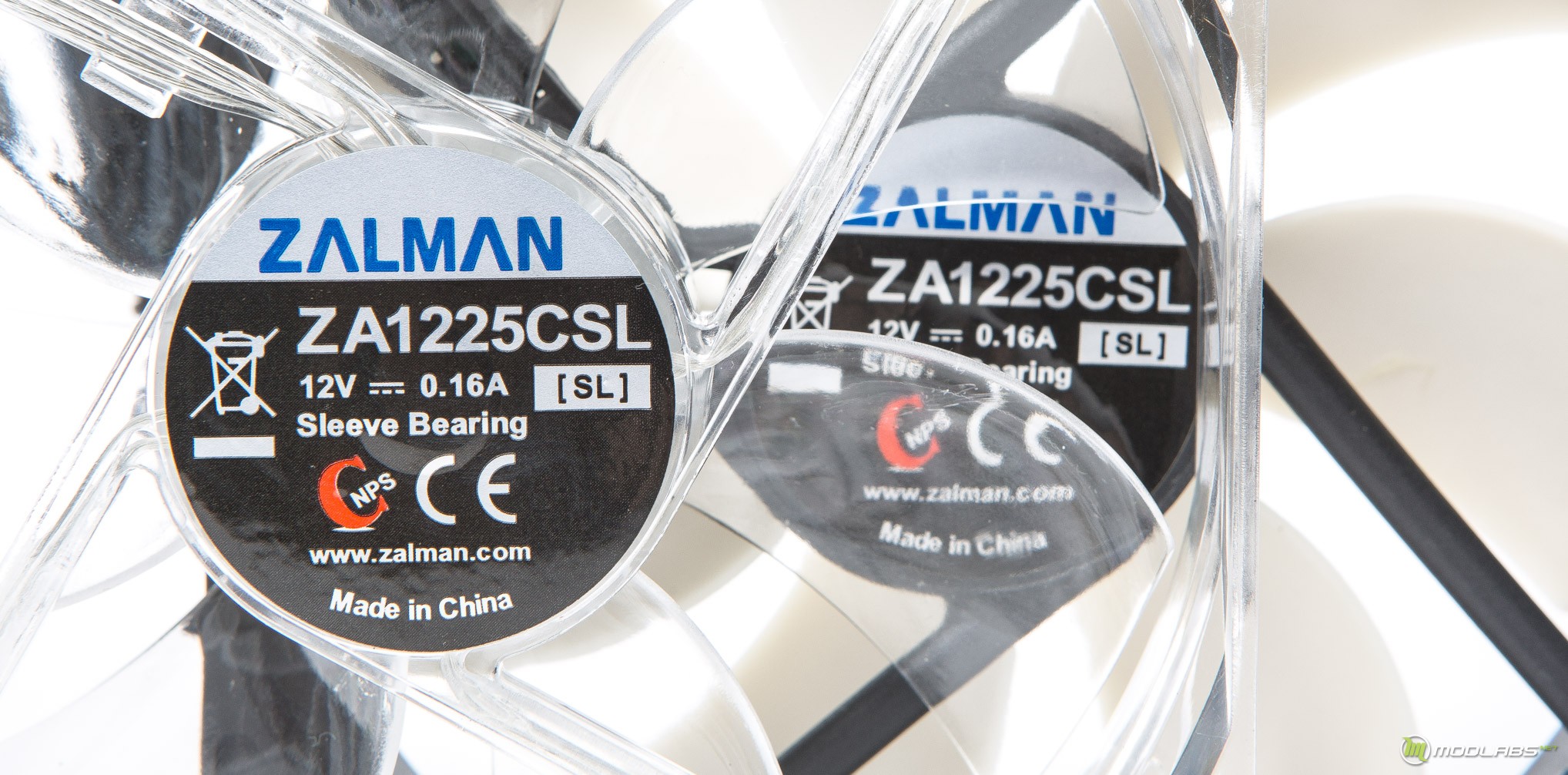

Маркировка на оборотной стороне абсолютна идентична ZA1226CSL J.
