Видеокарты, относящиеся к среднему ценовому диапазону, довольно часто получают статус «народных». Да, именно средне ценовые решения столь любимы геймерами, они позволяют получать хороший уровень производительности в большинстве игровых приложений даже с учетом не самых низких настроек детализации.

Так, на прилавках отечественных магазинов появляется новый представитель среднего сегмента: GeForce GTX 960. Новинка относится к дивизиону видеокарт на архитектуре Maxwell, мы уже наблюдали два анонса новых видеокарт на Maxwell, напомню, это были GTX 980 и GTX 970, TI 750, каждый из этих анонсов был очень похож по его результатам. Вышеупомянутые карты блистали повышением показателей энергоэффективности и, конечно же прибавляли производительности относительно предыдущих поколений.

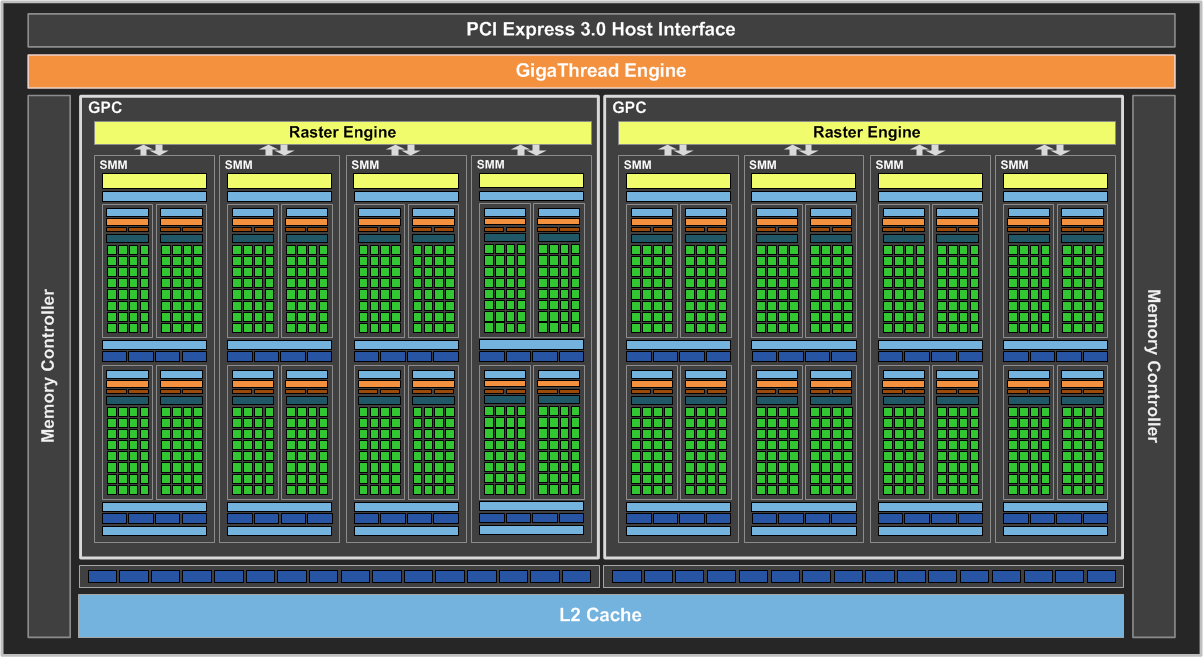

Новинка GeForce GTX 960 основывается на графическом чипе GM206, в старших GTX 980 и 970 используется GM204. В части архитектуры, между чипами нет каких-либо изменений, NVIDIA только изменила количество функциональных блоков в меньшую сторону. Конечно, к изменениям можно отнести обновленный кодек  NVENC, который теперь функционально поддерживает кодирование-декодирование формата H.265.

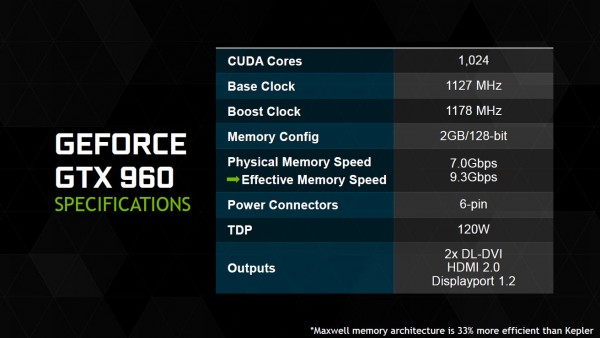

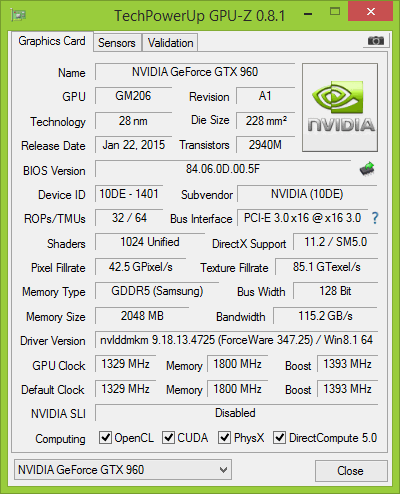

Если попытаться коротко охарактеризовать технические характеристики новинки, то это «половинчатая» GTX 980. Более детальную информацию нам подскажет утилита GPU-Z. Итак, чип GM206 поколения Maxwell изготовлен по технологическим нормам 28 нм. Включает в себя 1024 потоковых процессоров CUDA, 64 текстурных блока и 32 растровых модуля. В части видеопамяти, сразу настораживает наличие всего 128-битной шины памяти, объем памяти составляет 2 Гбайта.

Графический чип Inno3D iChill GeForce GTX 960 Ultra работает на частоте 1329 МГц, что на 206 МГц превышает частоту референсных показателей. Видео память тоже немного разогнали, но здесь значения немного меньше, и составляют 47 МГц.

Карта прибыла к нам в упаковке приличных размеров, ее оформлении очень похоже на ранее рассмотренные варианты поставок от этого производителя. Упаковка довольно информативна, на ней перечислены как технические характеристики, так и отличительные черты адаптера. Наименование видеокарты, находящейся в упаковке, так же видно отчетливо.

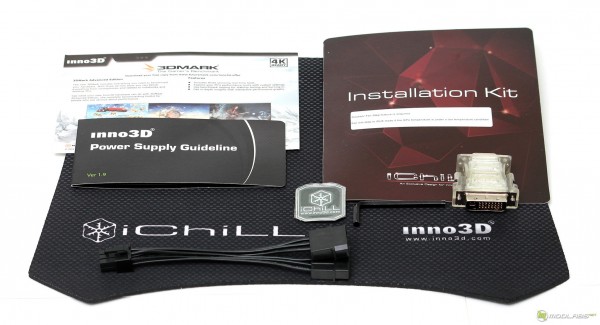

Комплект поставки расширенный и включает в себя приятные бонусы в виде лицензионного ключа 3DMark Advanced Edition и коврик для мышки, с которым мы ранее встречались. Остальные позиции, наиболее стандартные: диск с драйверами, брошюра по требованиям к блоку питания, переходники  DVI to VGA и 2Molex to 6pin, а так же шильдик от iChill.

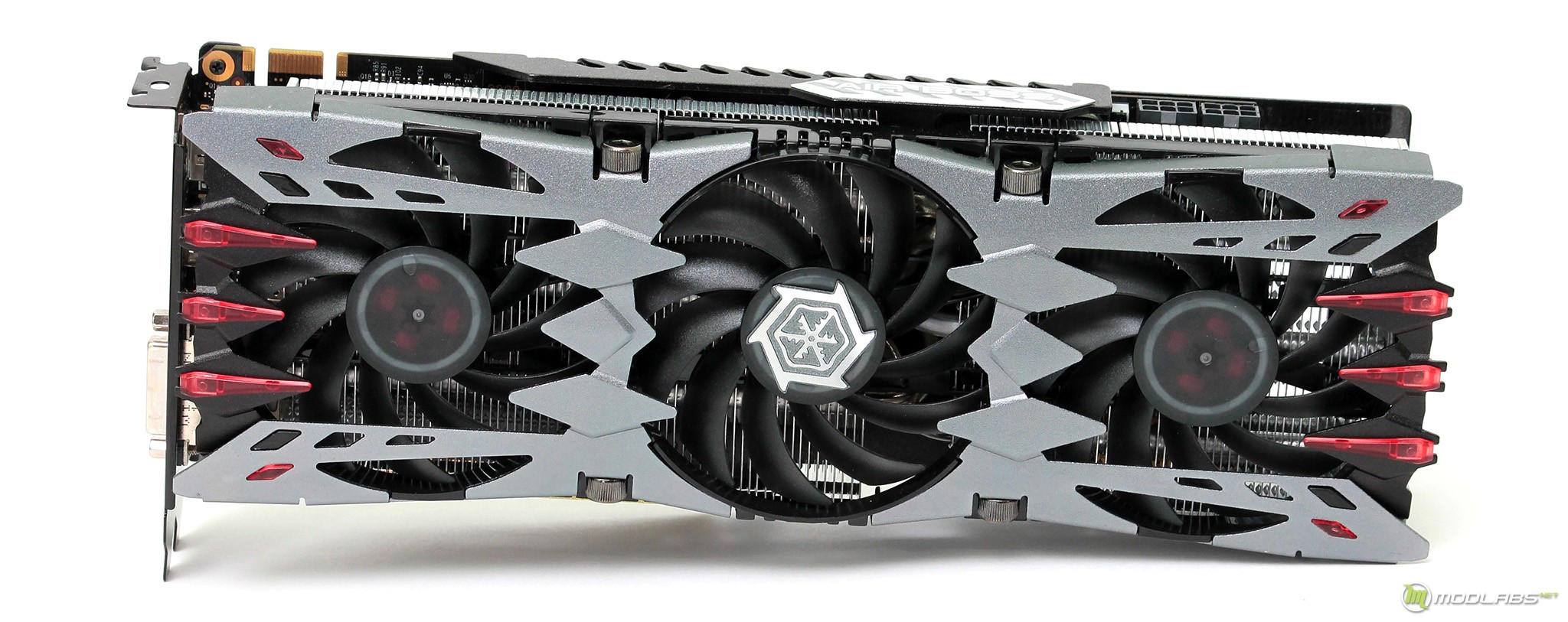

Карта визуально отличается от ряда предыдущих решений компании Inno3D.  В основном отличие кроется в оформлении решётки системы охлаждения HerculeZ X3 Air Boss, она оформлена очень интересно: серый зубчатый массив с наличием небольших красных вставок. Отметим, что GTX960 не первая вариация от Inno3D  с таким дизайном, в линейке компании уже есть похожие карты.

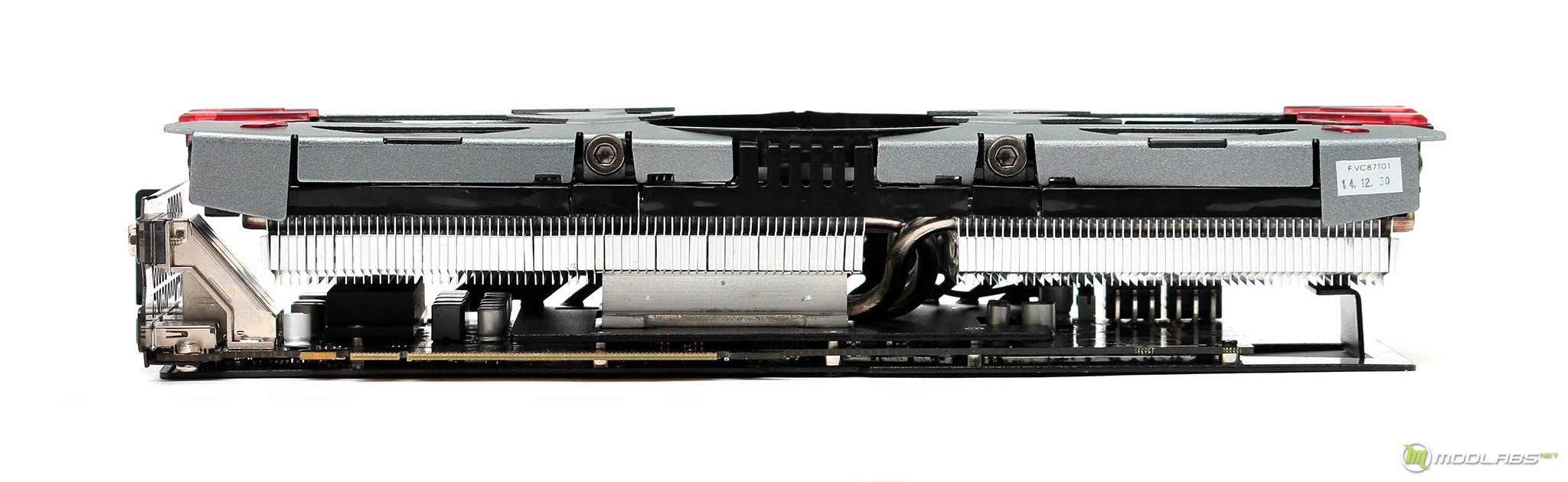

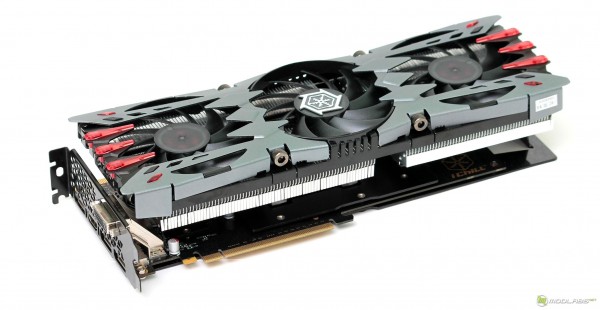

Габариты видеокарты нельзя назвать компактными, так в высоту для карты потребуется три свободных слота расширения, здесь нет чего-либо удивительного, эффективные радиаторы HerculeZ всегда были нацелены на максимальную производительность.

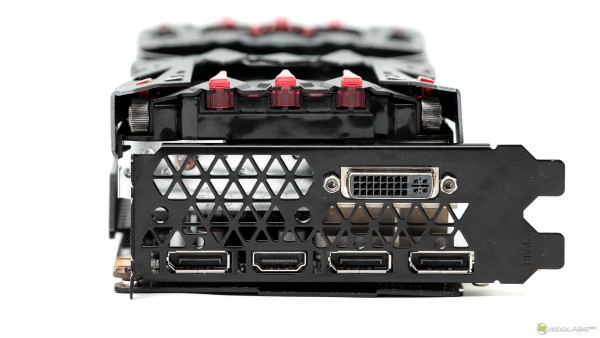

Набор видео выходов расположил в своём списке следующие разъемы: целых три DisplayPort, а так же по одному HDMI и DVI.

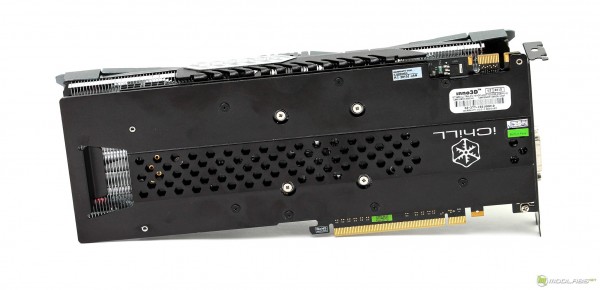

С обратной стороны всю площадь карты накрывает кожух с небольшими отверстиями для точечного отвода тепла. Благодаря ему, печатная плата видеокарты защищена он внешних воздействий, конечно если воздействие осуществляется не водой J.

Хотим отдельно отметить, что столь массивный радиатор крепится к плате всего четырьмя болтами, конечно с обеих сторон от GPU есть поддерживающие упоры, но они не столько эффективны как пара дополнительных креплений. Ранее мы видели решение этой проблемы в карте  Inno3D iChill GeForce GTX 780, жаль, что в этот раз производитель не воспользовался аналогичным подходом.

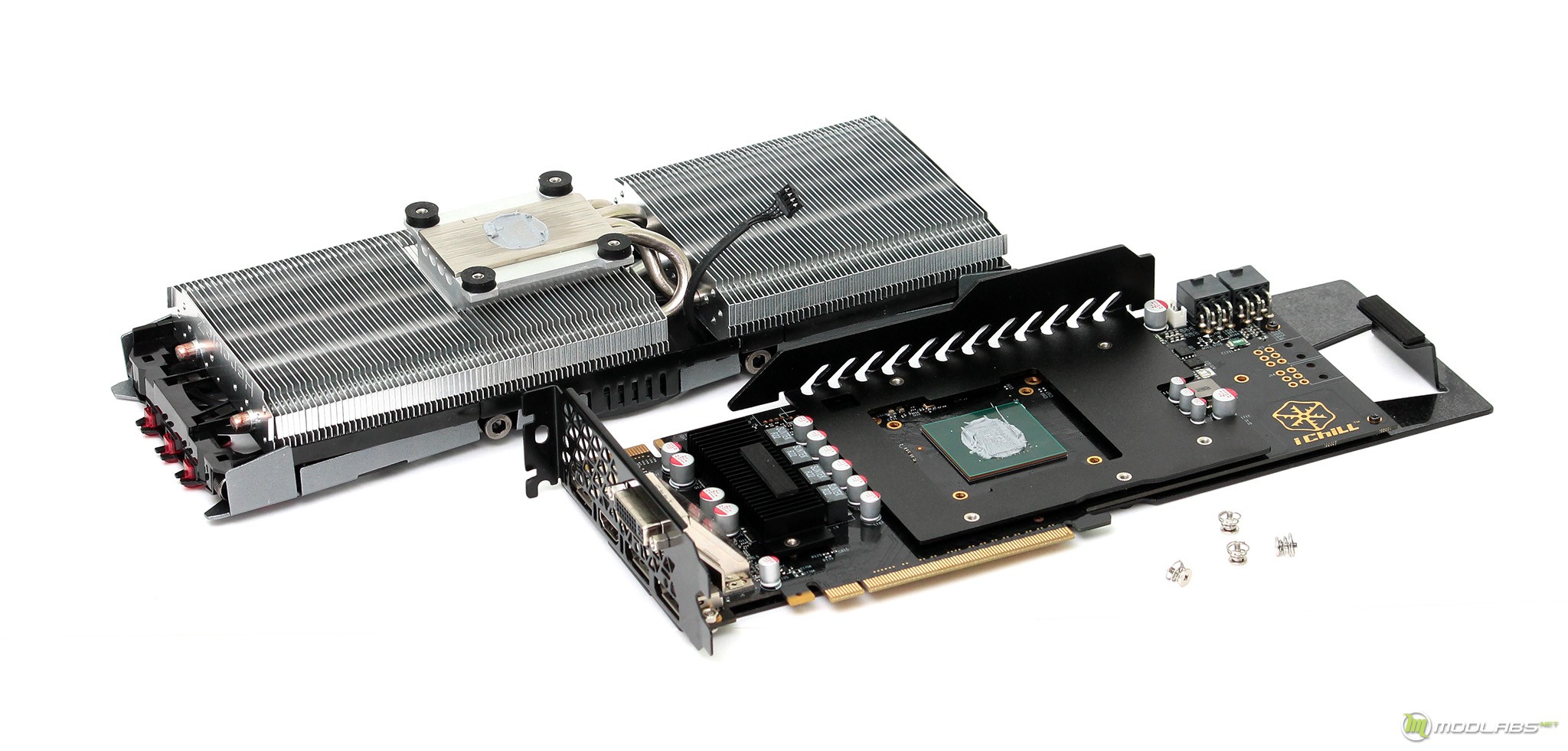

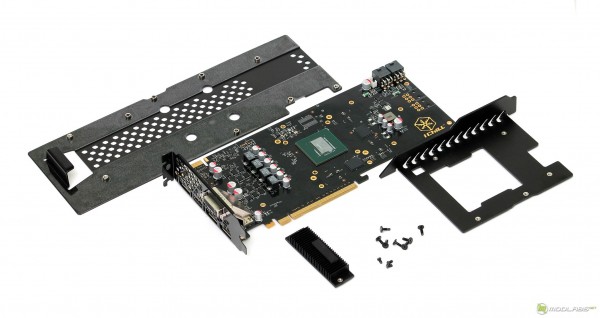

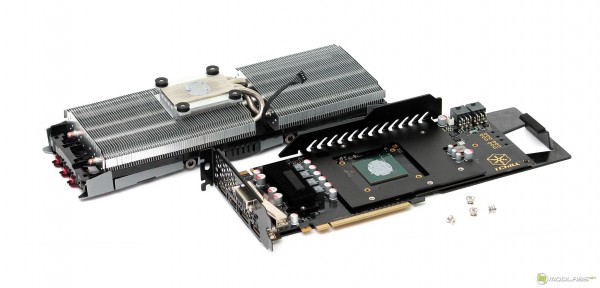

Как мы и сказали ранее, радиатор фиксируется на видеокарте с помощью четырех болтов. Далее, плата «окутывается» пластинами из алюмелевого сплава, их крепление осуществляется еще парой винтов. Внимательный читатель, уже подметил, что система охлаждения превышает размеры печатной платы, такой подход уже не в новинку. С одной стороны производитель устанавливает более эффективную систему охлаждения, с другой, приравнивает карту к более производительным решениям :).

Довольно интересно, что чипы микросхемы оперативной памяти имеют контакт только пластиной охлаждения только на одной, внутренней, стороне. Для элементов системы питания предусмотрен отдельный радиатор.

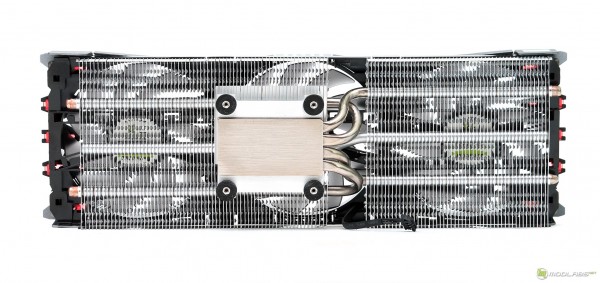

Система охлаждения HerculeZ X3 Air Boss расположила в своей основе довольно массивный радиатор. Рассеивающие ребра выполнены из алюминия и принимают тепло от пяти тепловых трубок. За отвод тепла отвечают три вентилятора Colorful CF-12915S.

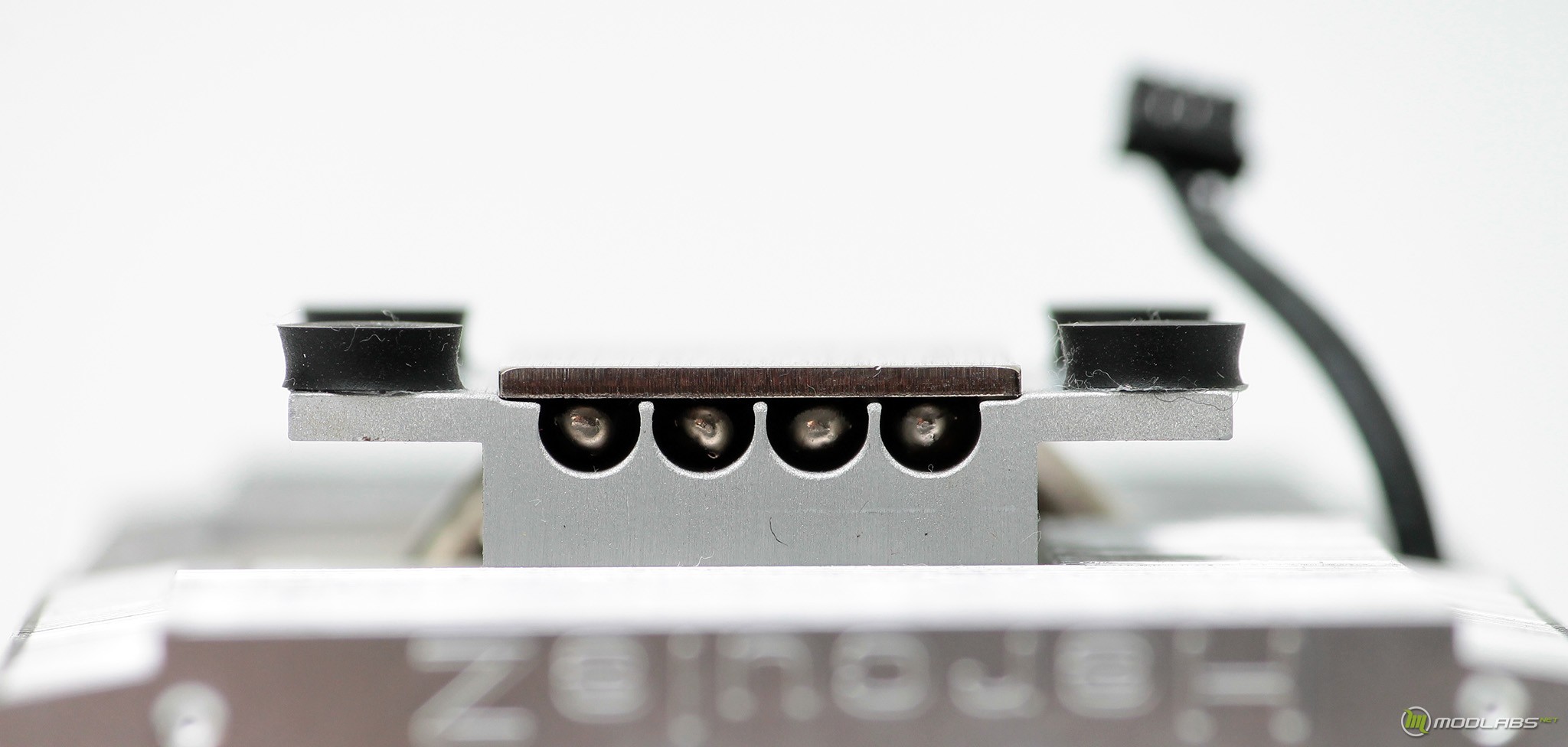

Отметим, что за непосредственный отвод тепла от области GPU отвечают четыре тепловые трубки, пятая попросту соединяет две части рассеивающих пластин. Радиатор выполнен более добротно и функционально, нежели его предшественник, который отлично справлялся с охлаждением GeForce GTX 780 HerculeZ X3 Ultra, поэтому от сегодняшней связки можно ожидать очень хороших результатов.
