Не раз я говорил в своих работах о развитии минимализма в индустрии ПК. Данная тенденция находит большое количество обожателей, которые готовы в прямом смысле слова «уместить неуместное». Стоит отдельно отметить одного из производителей SilverStone у которого есть целая линейка весьма неплохих компактных корпусов, к примеру серия SUGO которая на рынке очень давно. Собственно, основной проблемой серии SUGO является высота процессорного кулера которая ограничена 100мм. И производитель сделал систему охлаждения, которая идеально должна подойти для использования в своих же корпусах, и так же стать интересным выбором для тех, кто собирает компактную HTPC систему. Предлагаю вашему вниманию обзор и тестирование процессорного кулера TOP конструкции SilverStone NT06-PRO.
Упаковка и комплектация
Система охлаждения поставляется в небольшой картонной коробке, на которой отображено большое количество информации о продукте.

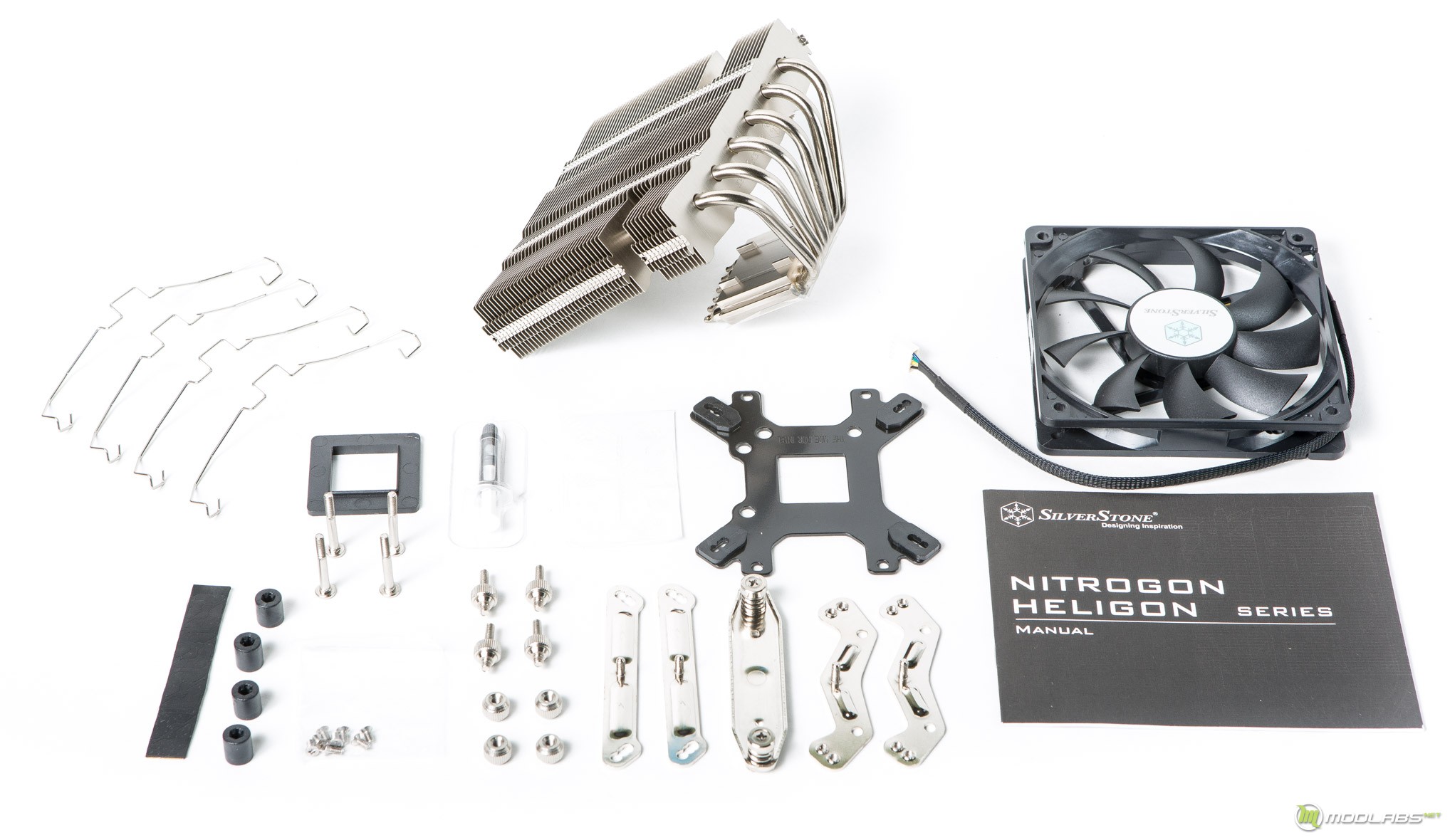

Комплектация системы охлаждения довольно большая, но с другой стороны в ней нет ничего лишнего:
- Радиатор
- Вентилятор
- Набор креплений Intel
- Набор креплений AMD
- Антивибрационные прокладки
- Две пары скоб для вентилятора
- Универсальный бекплейт
- Термопаста в тюбике
- Инструкция
Радиатор строение и особенности

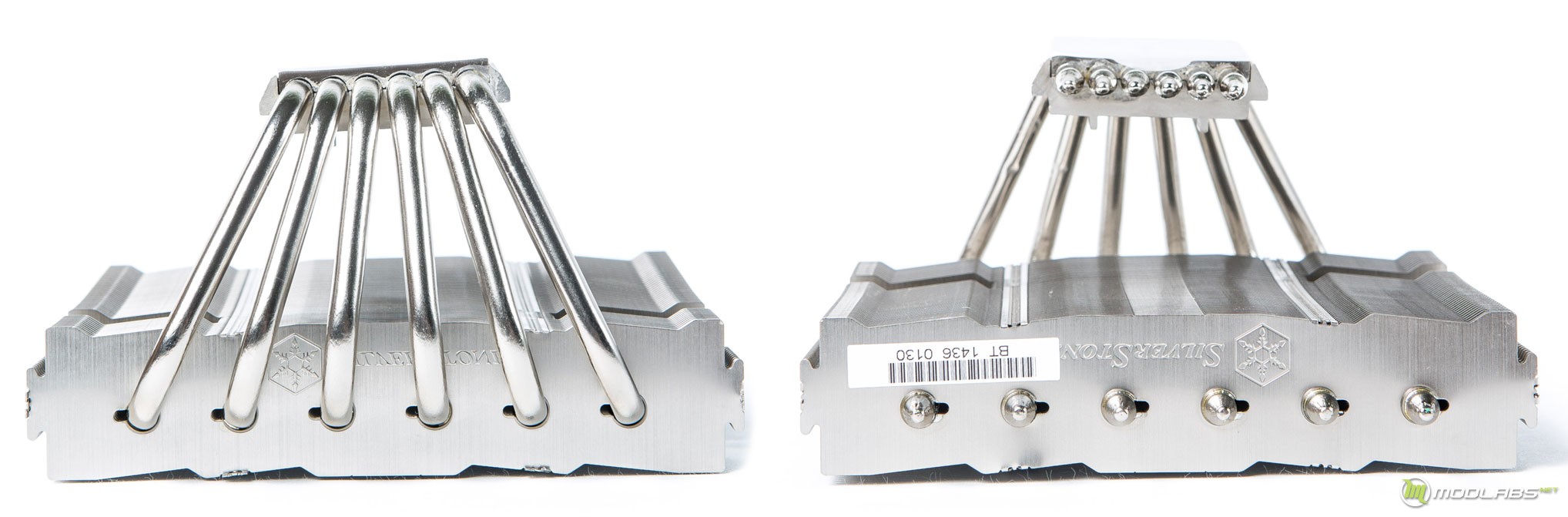

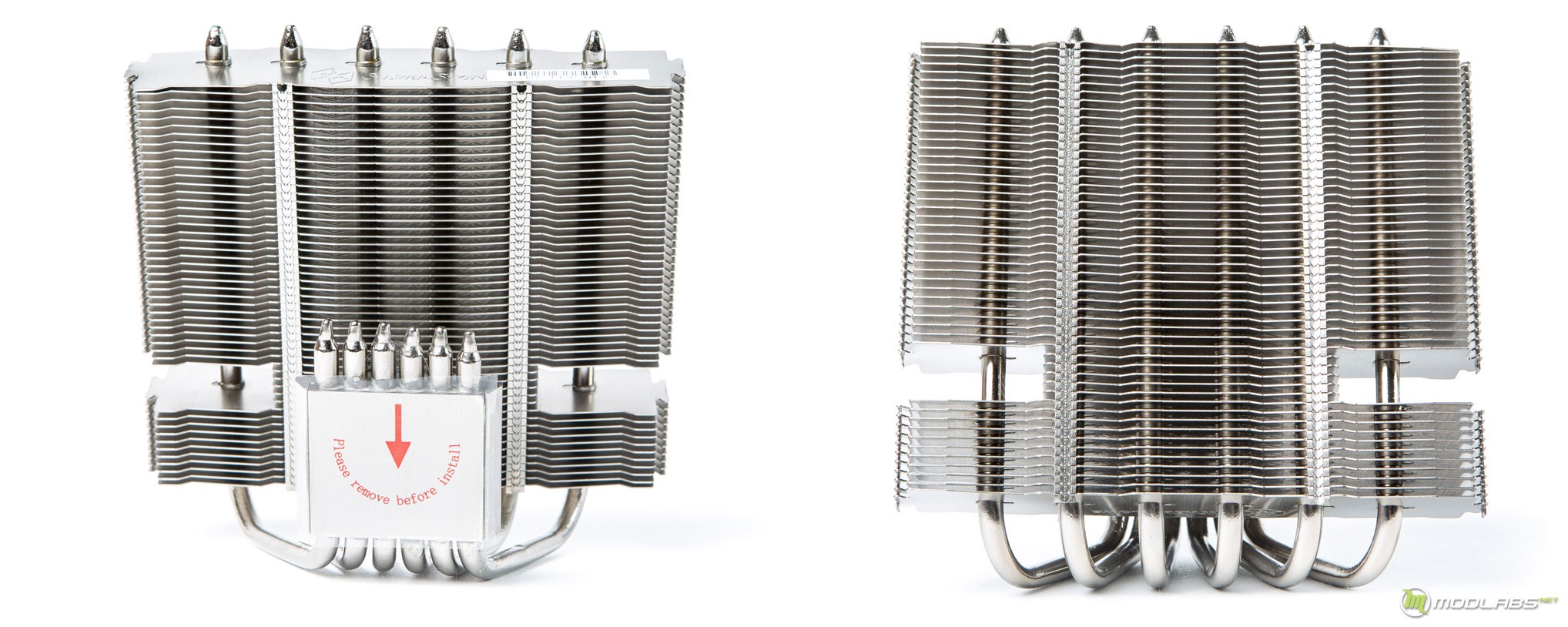

Перед нами радиатор топ конструкции, в состав которого входят шесть никелированных тепловых трубок C образной формы. Тепловые трубки имеют диаметр 6 мм. Размер радиатора равен 139х140х82мм.

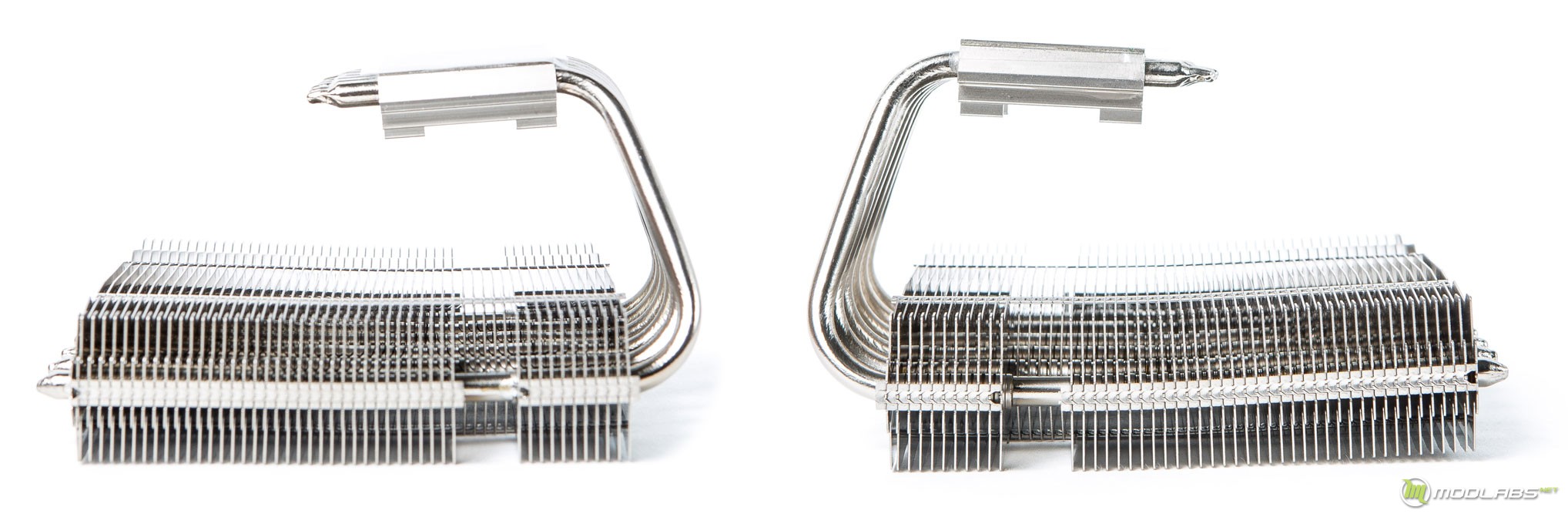

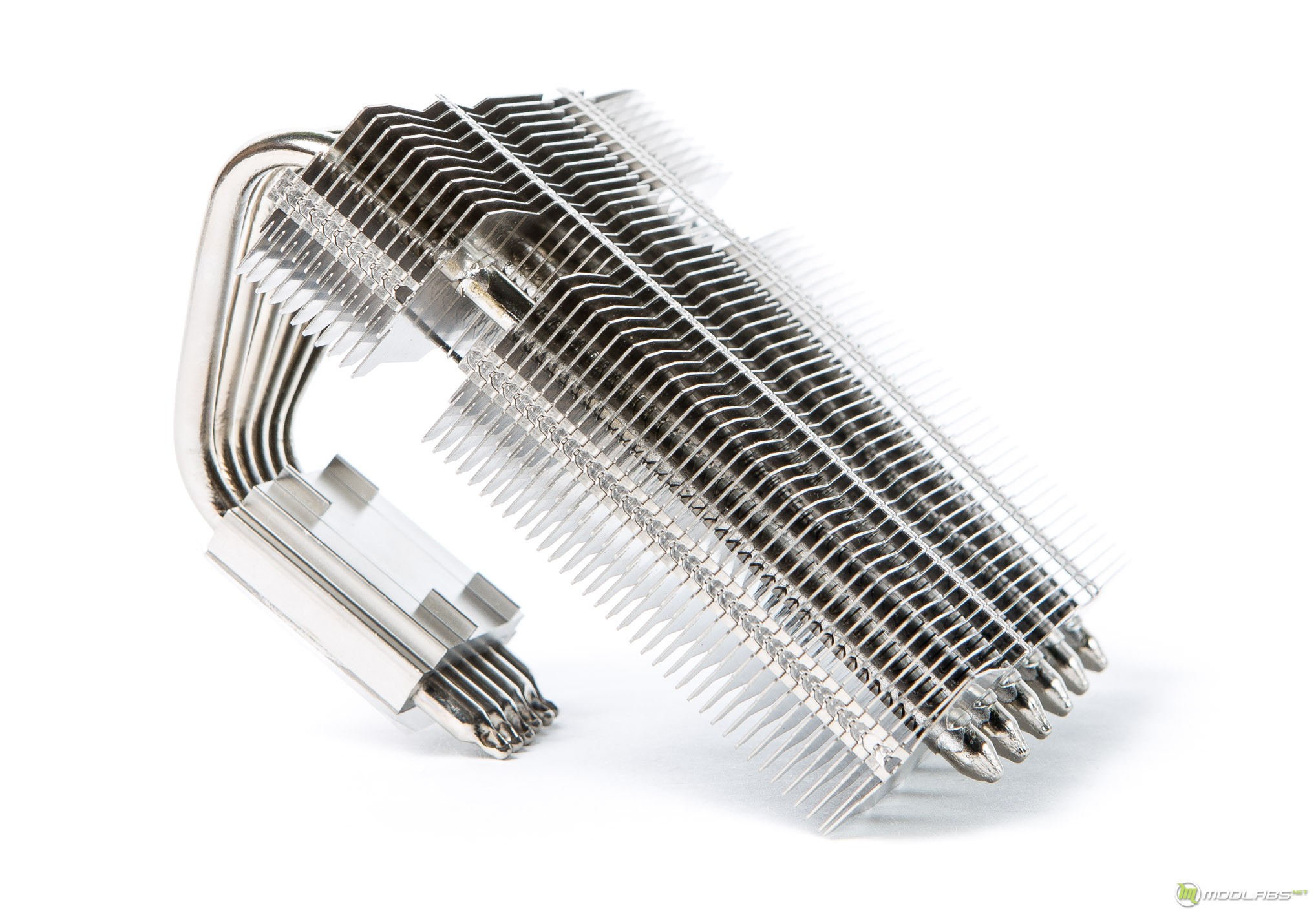

Тепловые трубки выходят с одной стороны основания, поднимаясь вверх на 40мм немного расходятся в стороны и устремляются под углом 90 градусов в алюминиевые ребра. От основания до внутренней поверхности радиатора всего 53мм.
Судя по фото поверхность основания и радиатор не параллельны друг другу, из-за сильного перегиба тепловых трубок, и не совсем ровного радиатора. В конструкции радиатора насчитывается всего 52 алюминиевые пластины 47 длинных и 5 коротких. Толщина пластин 0,5 мм, а межрёберное расстояние равно ~1.8мм, Ширина пластин равна ~30мм.
Сама по себе конструкция довольно небольшая, но при этом имеет довольно не скромный вес 410г, площадь рассеивания радиатора составляет 3750 см2.
В конструкции радиатора присутствуют 5 коротких ребер, данная конструктивная особенность сделана, для доступа отвертки к винтам прижимной пластины.

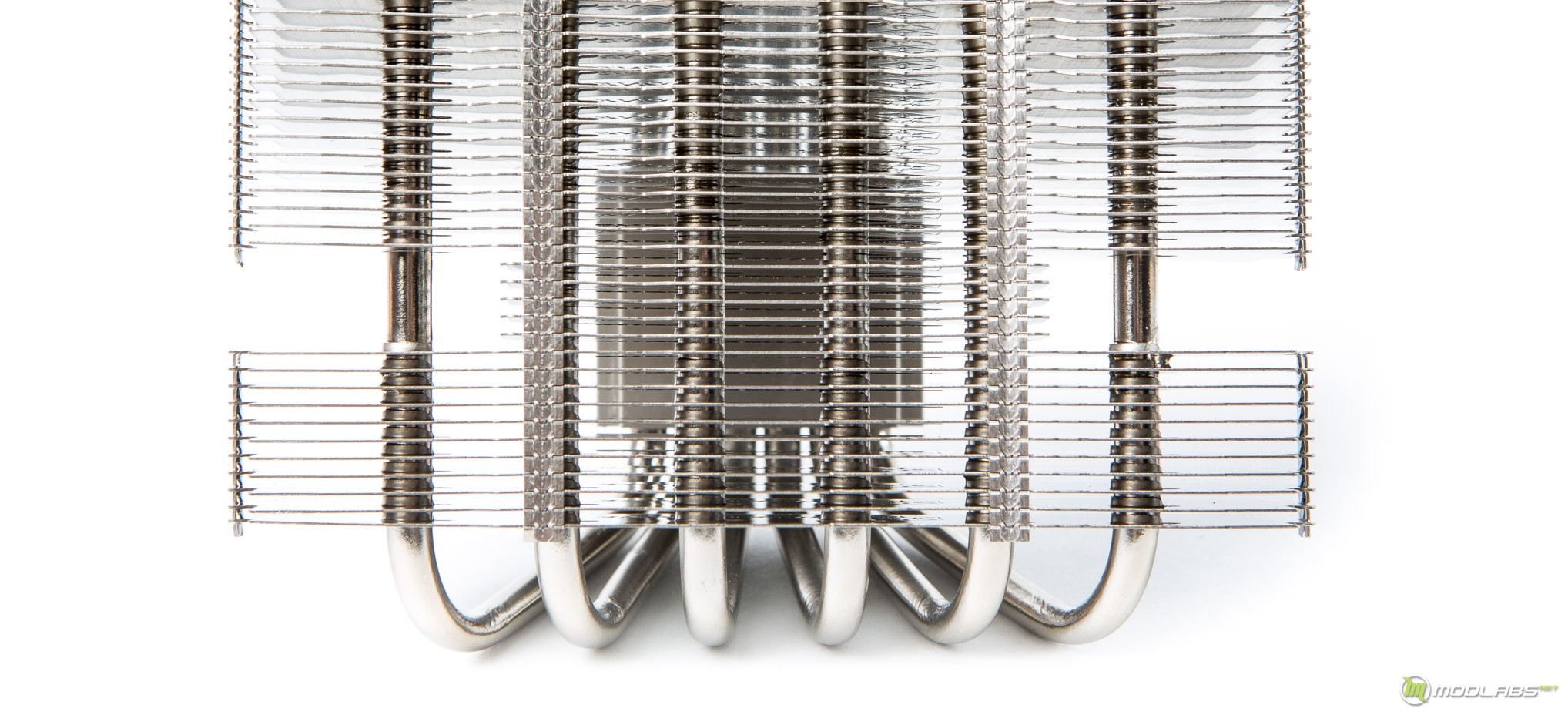

Тепловые трубки находятся на расстоянии друг от друга ~13мм.

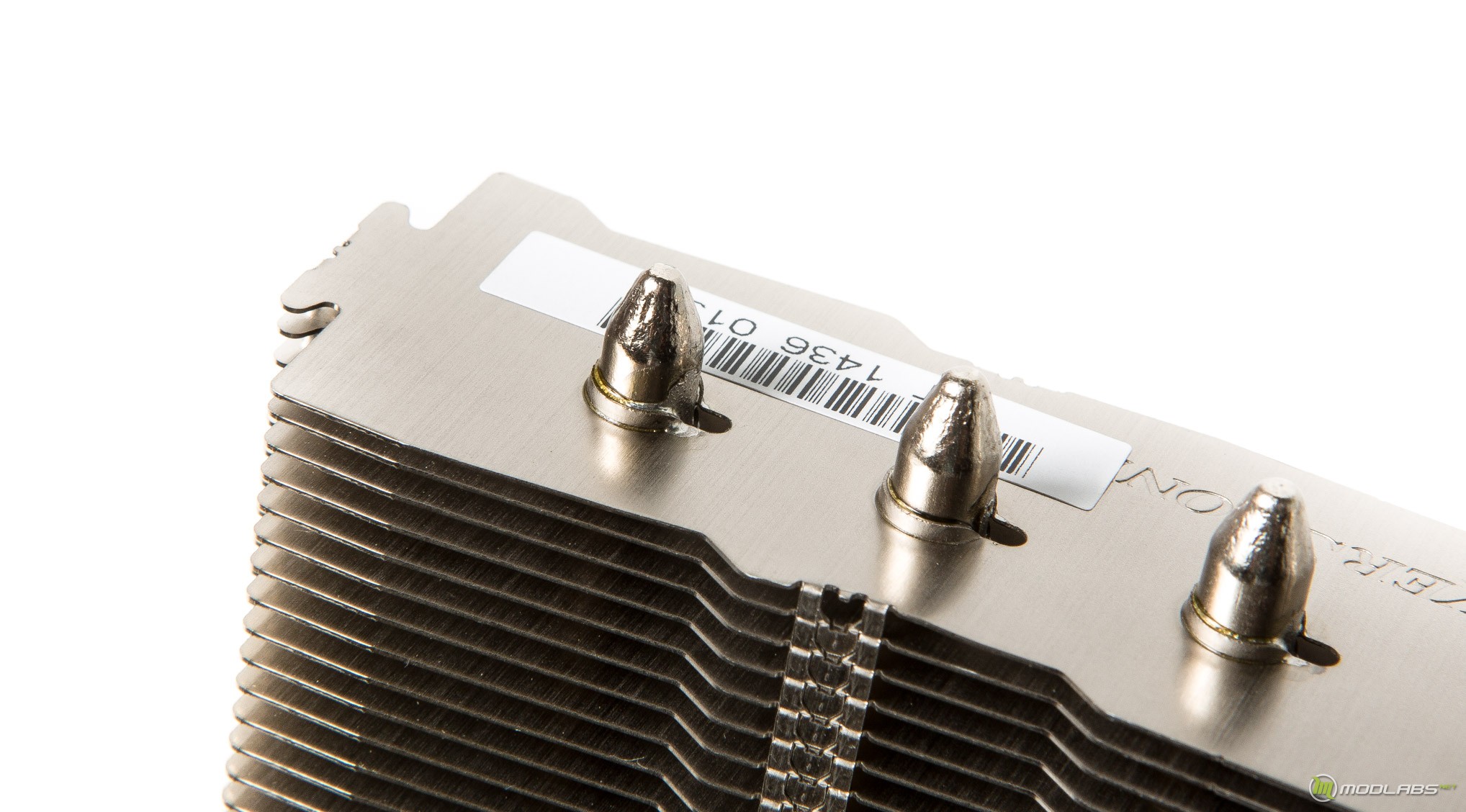

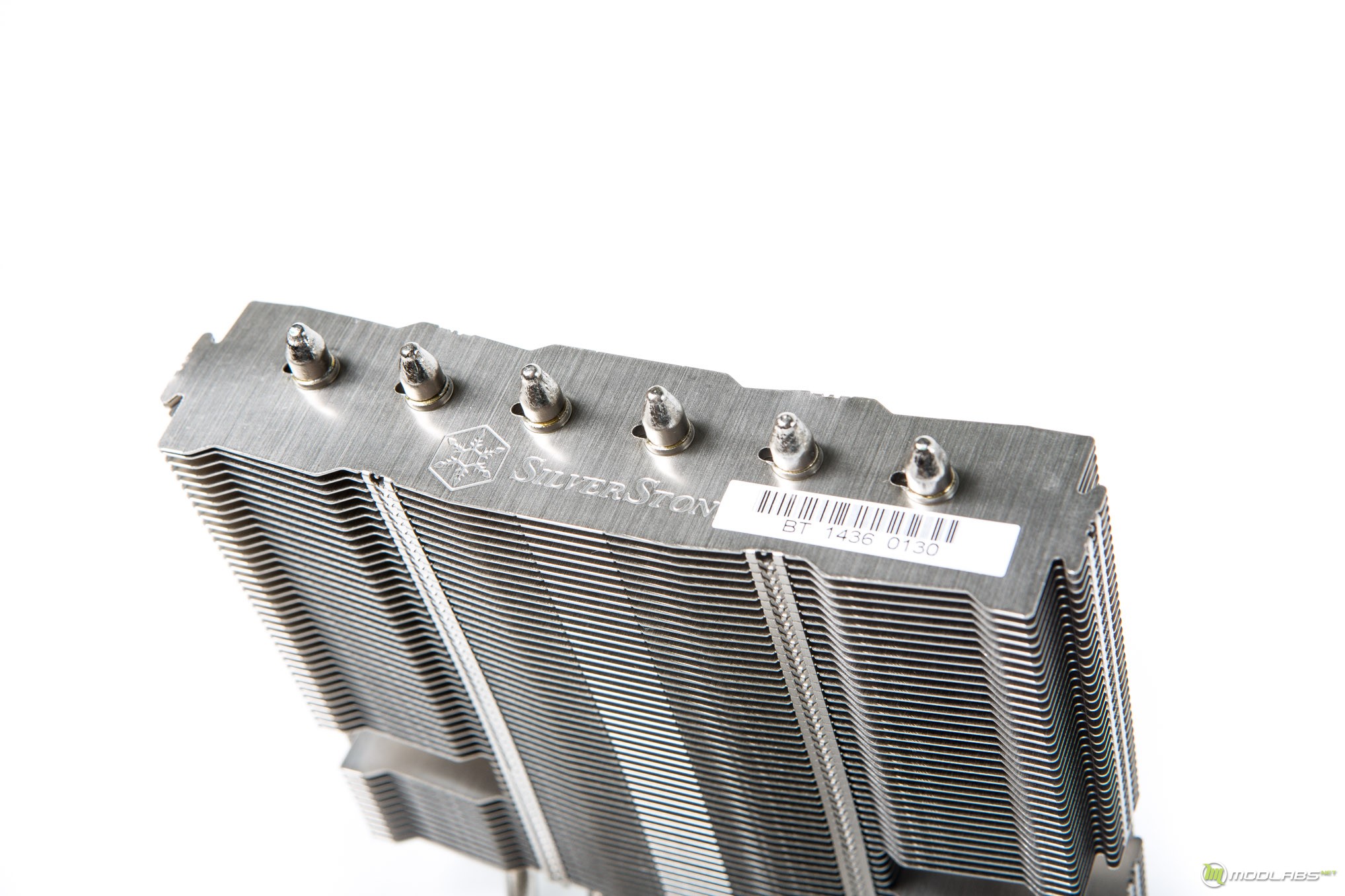

Стоит обратить внимание на следы припоя в местах соединения ТТ и ребер радиатора. Это означает что ребра и тепловые хорошо спаяны между собой.

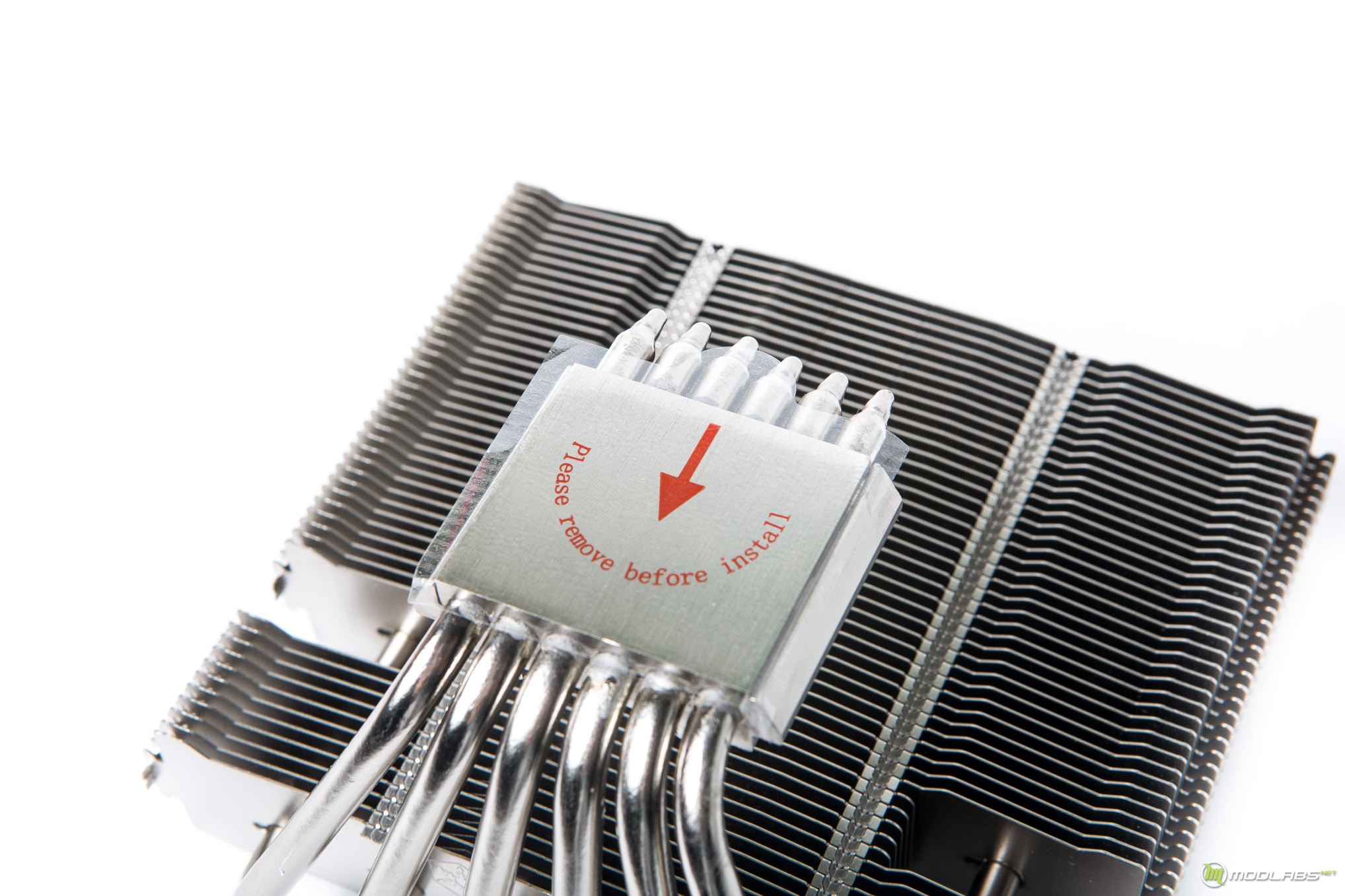

На основании находится наклейка, ее необходимо удалить перед установкой системы охлаждения

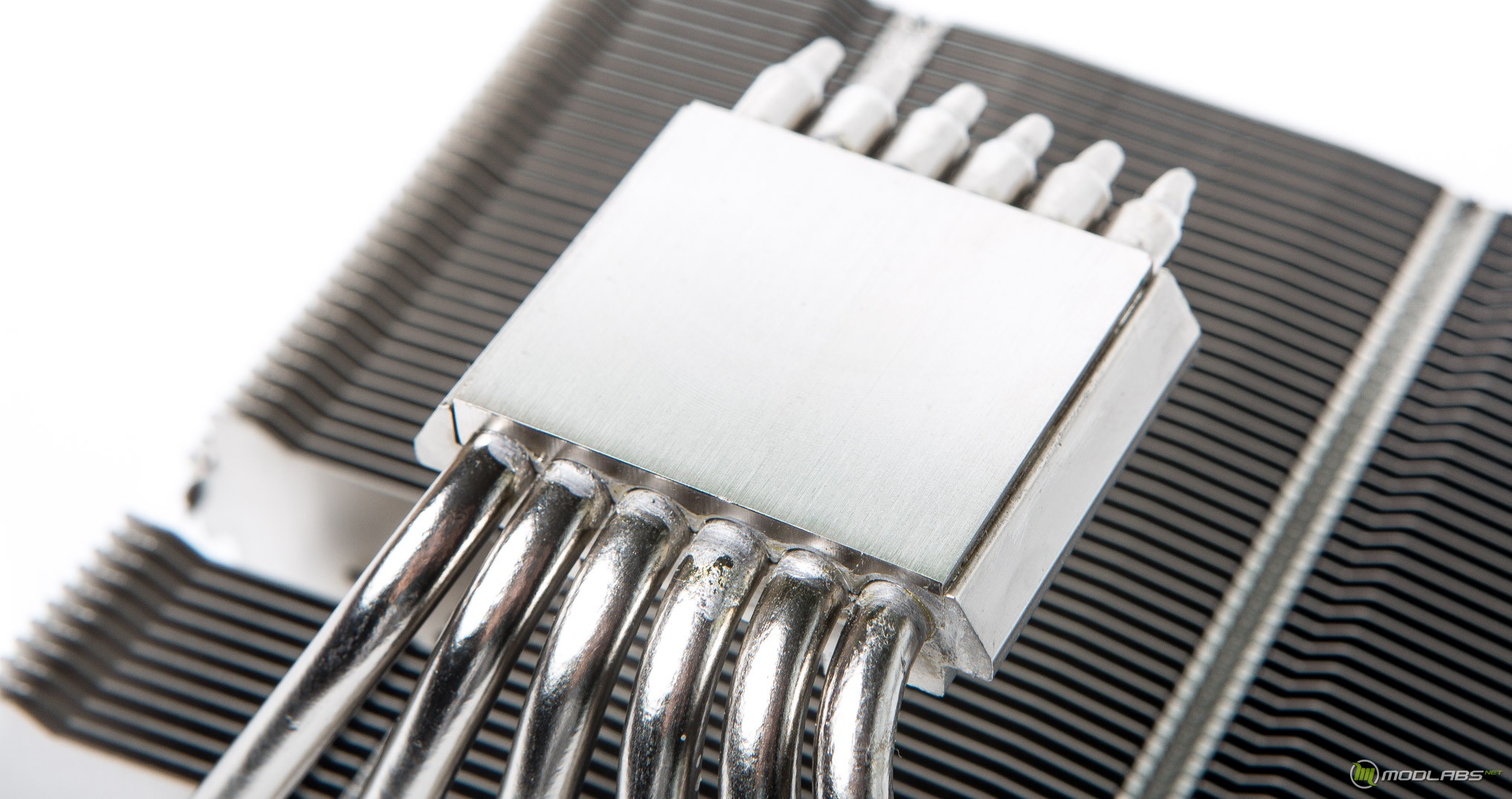

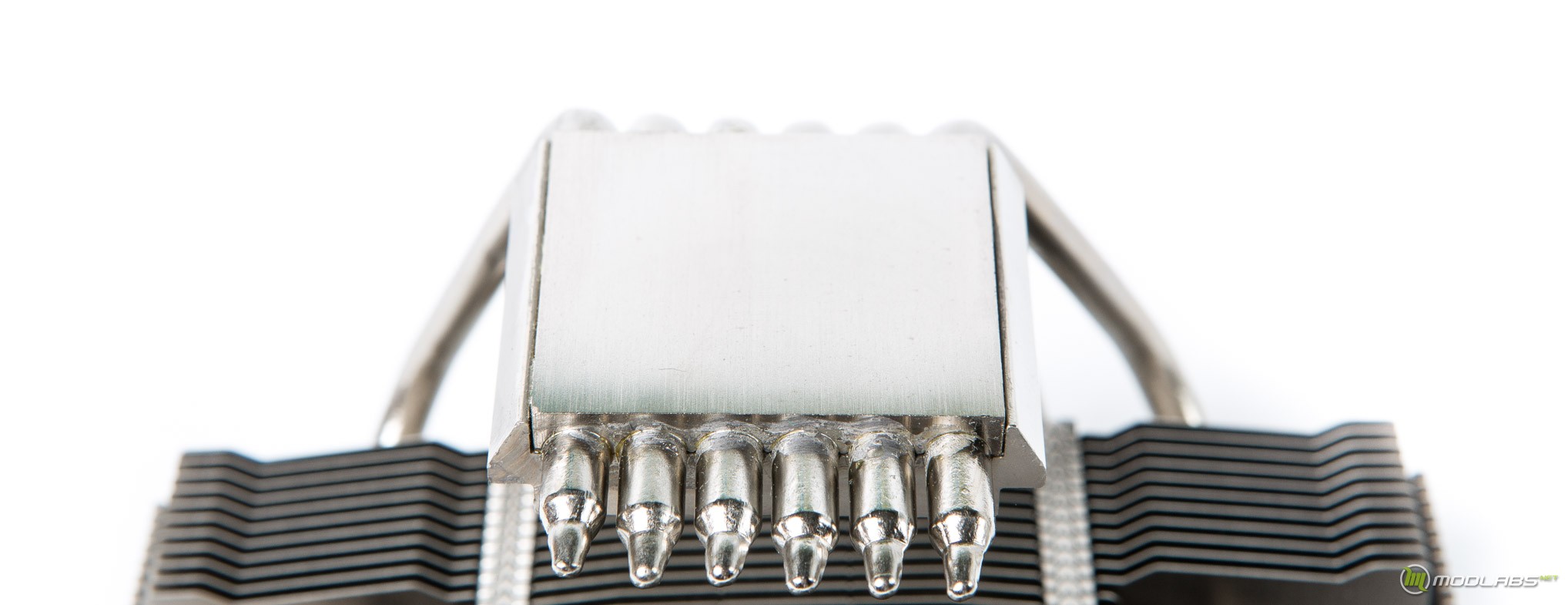

Шесть тепловых трубок в основании пропаяны между двух пластин.

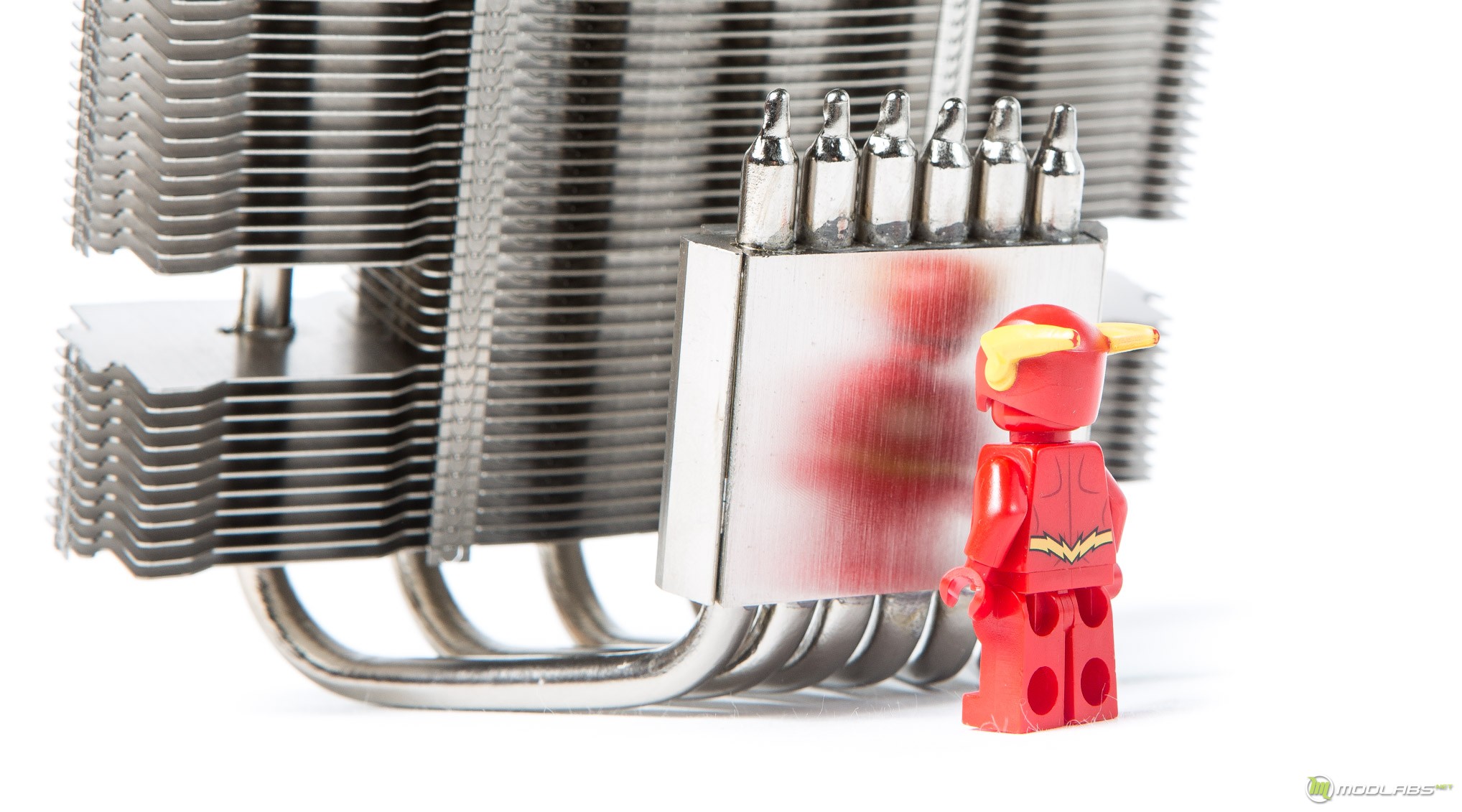

Основание гладкое имеет среднее качество полировки, отражение в нём довольно мутное.

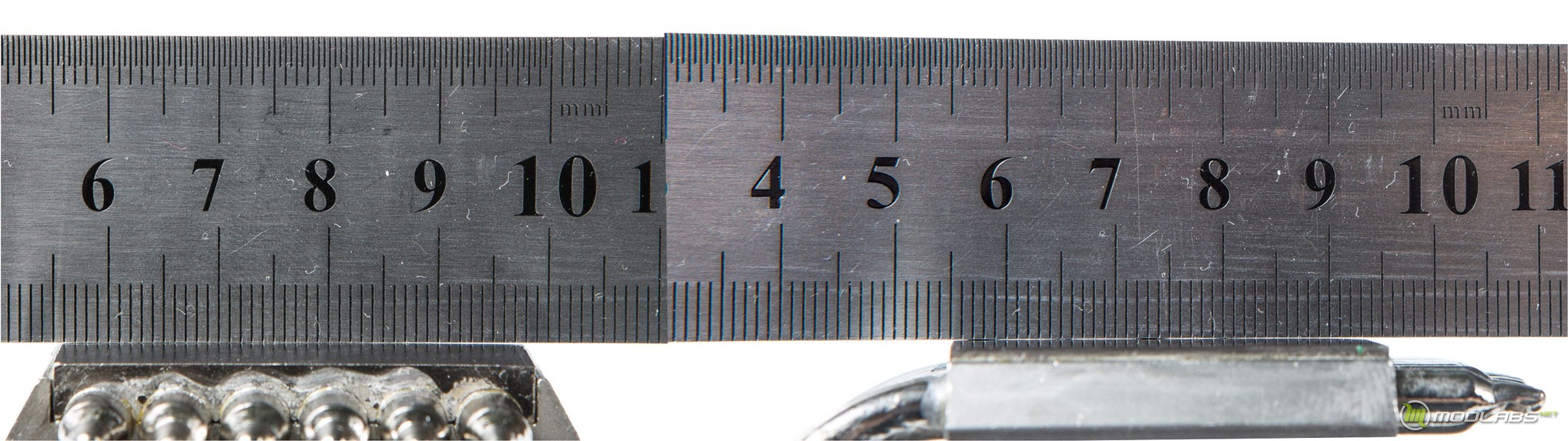

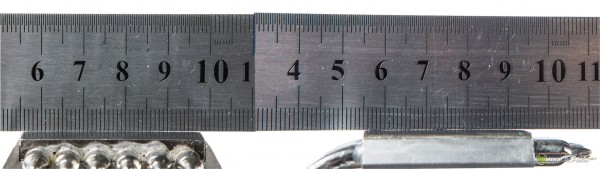

Ровность основания оставляет желать лучшего, очень жаль, но основание имеет горб.

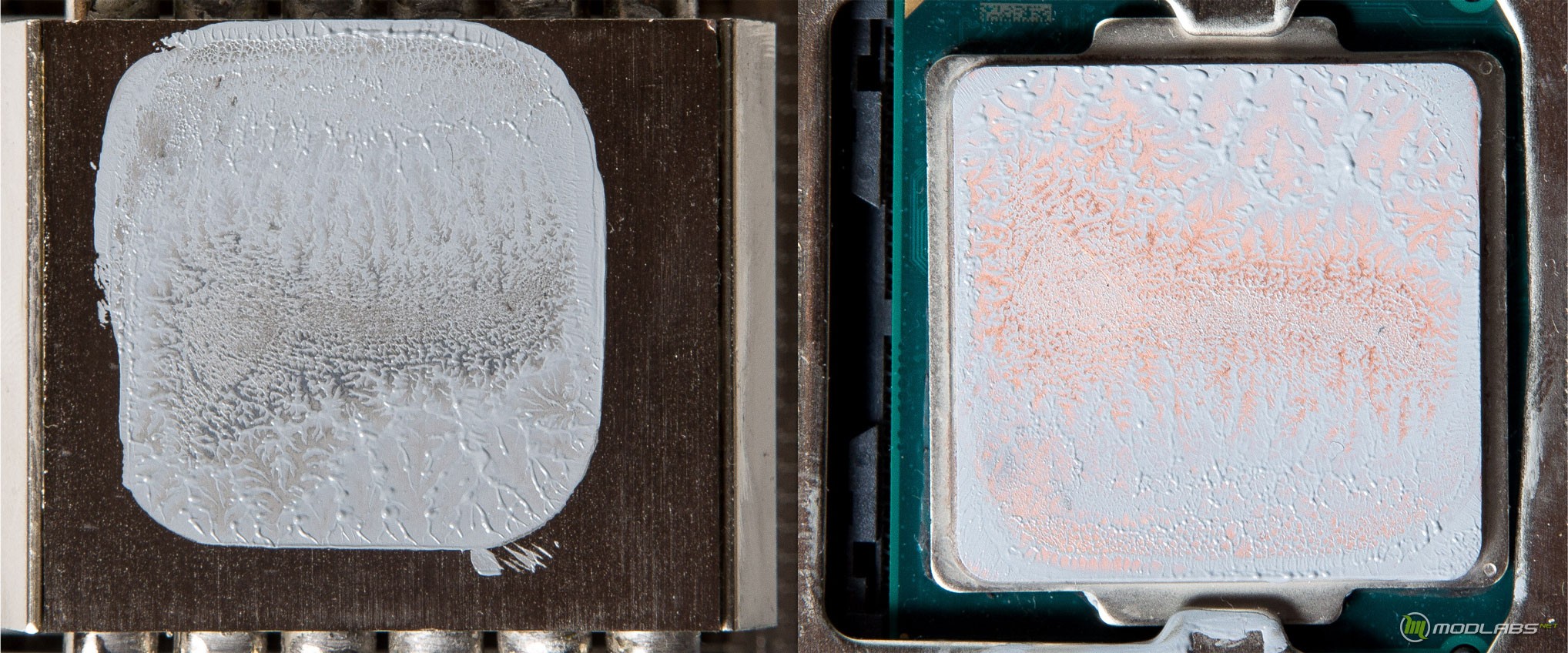

Горб подтверждает отпечаток процессора, а если приглядеться, то можно увидеть, что основание имеет даже волнообразный отпечаток. Но тем неимение прижим в зоне кристалла очень хороший.
Вентилятор

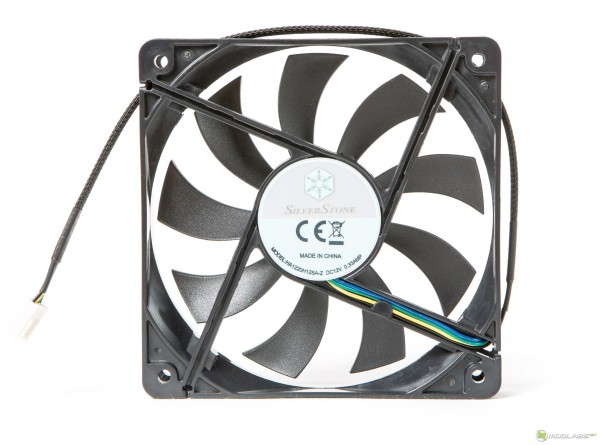

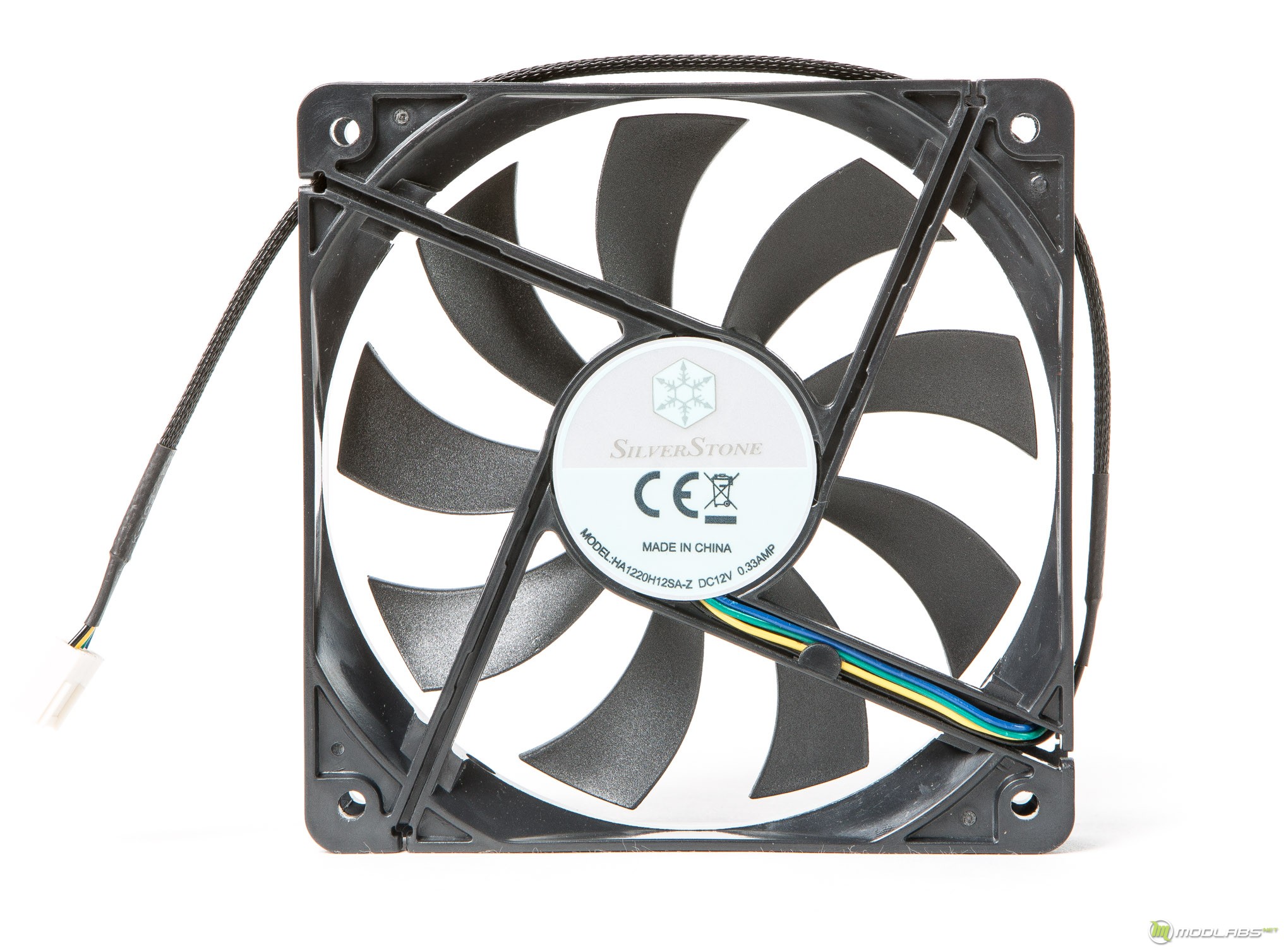

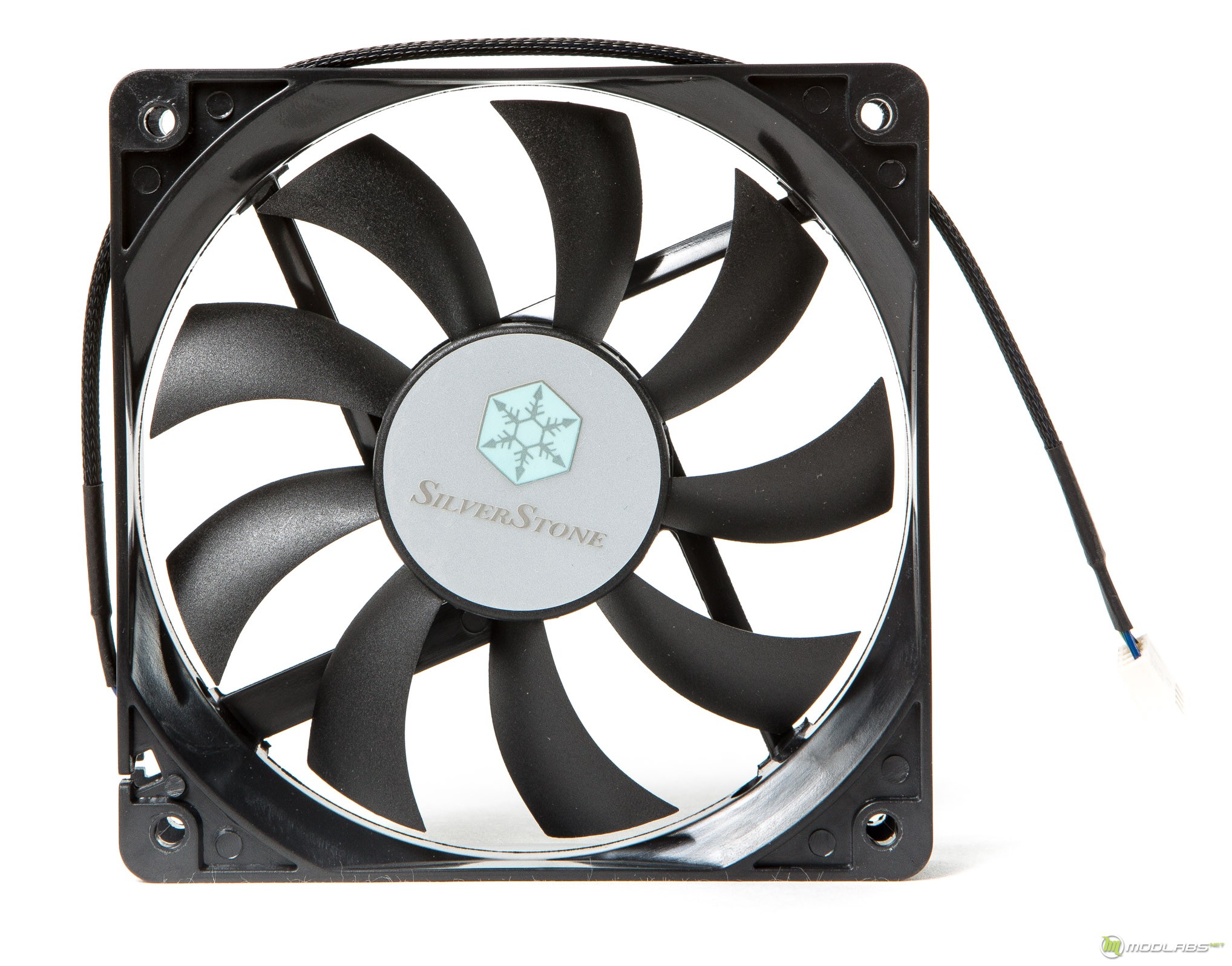

Радиатор поставляется в комплекте с одним вентилятором, имеющим необычные размеры 120х120х20мм. На крыльчатке расположено девять небольших лопастей, так же крыльчатка имеет довольно большой ротор 43мм диаметром.
С обратной стороны присутствует наклейка, на которой можно найти модель вентилятора HA1220H12SA-Z. Вентилятор оснащён функцией PWM управления и работает на скорости в диапазоне 1000-2200 Об/мин, воздушный поток соответственно при максимальных и минимальных оборотах равен 57 ~ 126 м3/ч.

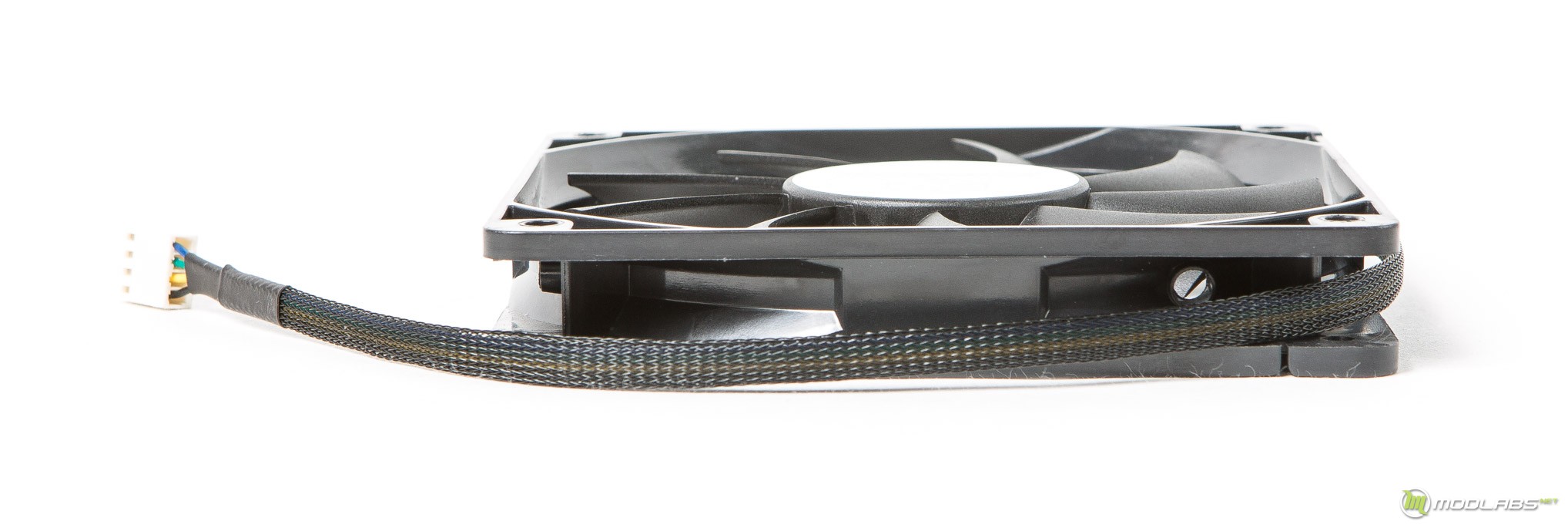

Использование утоненного вентилятора обусловлено тем, что производитель предполагает, что вентилятор будет установлен на нижнюю часть радиатора. И это довольно интересный подход который поможет сделать систему охлаждения совместимой с большинством HTPC корпусов.
