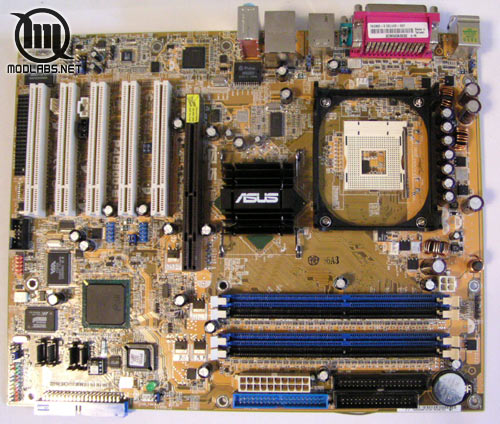

Материнская плата выглядит вполне привычно для ASUS. Наверное, даже стоит сказать "привычно скучно". Жаль, но ASUS, производя материнские платы с прекрасными эксплуатационными характеристиками, так и не обратили внимание на их внешний вид. За всю историю фирмы лишь две платы, CUSL2 (i815E) и P4PE (i845PE) были выпущены также ограниченным тиражом в версии Black Pearl, на черном текстолите и с другими приятными дополнениями. А P4C800-E Deluxe, как и все остальные платы ASUS, обходится обычным желтым лаком на текстолите, простеньким радиатором северного моста и полным отсутствием каких-либо дизайнерских изысков.

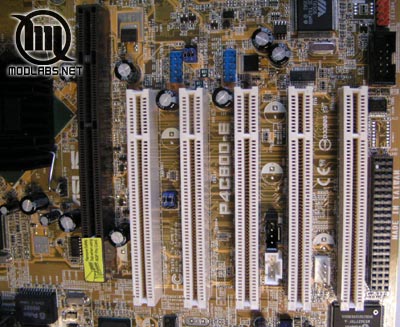

Название модели указано традиционным для ASUS способом - крупная надпись белым цветом между разъемами PCI.

Рамка крепления процессорного кулера привинчена к плате, а не закреплена на пластиковых клиньях, как это обычно делают. С обратной стороны находится защитная пластина, не позволяющая плате выгибаться под давлением плотно сидящего процессорного кулера.


Задняя панель содержит такие разъемы: 1х LPT, 1x COM, 1x PS/2 keyboard, 1x PS/2 mouse, 1x S/PDIF Out, 1x IEEE1394, 4x USB 2.0, 1x RJ-45, и три коннектора встроенной звуковой платы: Line In/Line Out/Microphone, которые превращаются в разьемы для комплекта акустики 5.1 при подключении таковой.
Напомню, что еще 4x USB 2.0, 1x FireWire, и GAME/MIDI-порт можно подключить дополнительно.


Северный мост охлаждается пассивным пластинчатым радиатором с логотипом ASUS. Черненый алюминий чуть лучше отводит тепло, чем обычный, поэтому ASUS сменили цвет радиатора на этой модели. Под радиатором, установленным через термоинтерфейс-"жвачку", находится чип Intel 875P.

Слот AGP (кстати, поддерживающий установку так и не ставших популярными AGP Pro-видеокарт) смещен ниже, оставляя таким образом место для "всего" пяти разъемов PCI. Зато это позволило уменьшить концентрацию деталей между AGP и процессорным сокетом, да и теперь установленные на привычном месте слоты для модулей памяти никоим образом не перекрываются длинной видеокартой.


За последним PCI притулился черный разъем для Wi-Fi-карт расширения. Аналогичные имеются на всех современных платах ASUS, а сами карты стоят весьма недорого (только редко бывают в продаже:(). Кроме того, установив такую карту в слот, нельзя будет использовать нижний PCI-разъем. Однако, идея "малой кровью" реализовать беспроводную сеть между несколькими компьютерами в помещении очень и очень привлекательна.

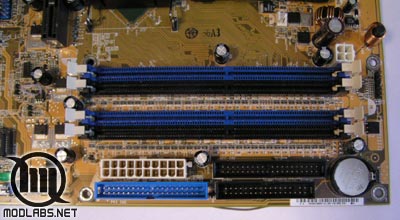

Коннекторы IDE, FDD и питания (20-штырьковый ATX и 4-штырьковый ATX12V) собраны в одном углу платы, рядом с модулями памяти. Такое расположение весьма удобно, так как позволяет использовать шлейфы меньшей длины, а провода от блока питания не тянутся через полкорпуса.

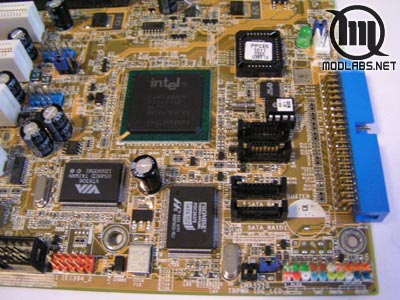

Все четыре SATA-коннектора (как родные ICH5-R, так и управляемые через RAID-контроллер Promise) сосредоточены ниже южного моста Intel ICH5-R. Рядом находится и установленный параллельно плоскости платы UltraATA/133-разьем от RAID-контроллера, позволяющий реализовать IDE RAID. Всего, кстати, к плате можно подключить аж 10 (десять!) IDE и SATA-устройств.

Трехштырьковых разъемов для питания вентиляторов всего три. По нынешним стандартам на плате высокого уровня их должно быть минимум четыре - после подключения процессорного кулера и тахометра вентилятора блока питания, на P4C800-E остается всего один свободный вентиляторный разъем.

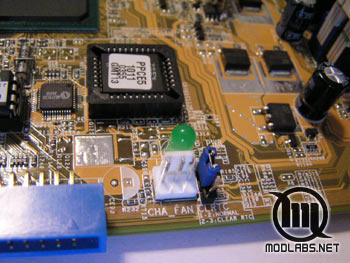

Зеленый светодиод, напоминающий пользователю о необходимости отключить БП перед тем, как что-либо менять в конфигурации системы, также ориентирует, где находится джампер сброса CMOS. В отличие от P4P800, до него очень несложно добраться даже при "забитом" системном блоке.

Не слишком удачно расположены коннекторы CD и MODEM встроенной звуковой карты, между слотами PCI. Но, с другой стороны, а часто ли вы ими пользуетесь?
