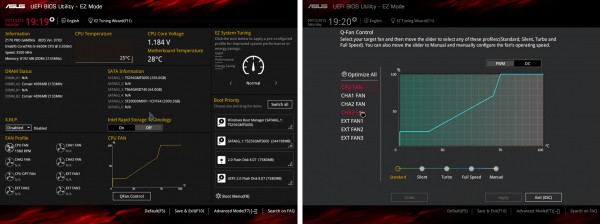

Оболочка UEFI BIOS, как и на множестве иных материнских плат от ASUS располагает двумя режимами работы: кратким EZ Mode и расширенном Advanced Mode. В первом пользователю представляется небольшая выдержка основных настроек системы: можно изменить порядок загрузки устройств перейти в настройку режима работы вентиляторов и воспользоваться функцией автоматического разгона по базовым критериям.

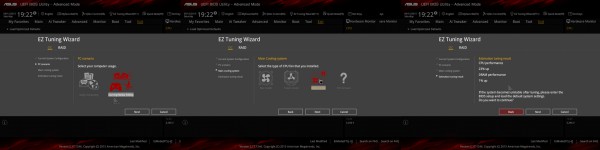

Раздел автоматического разгона EZ Tuning Wizard предлагает пользователю выбрать тип использования его системы и разновидность системы охлаждения процессора. Далее опираясь на этот выбор, будет применен профиль разгона в определенном процентном соотношении.

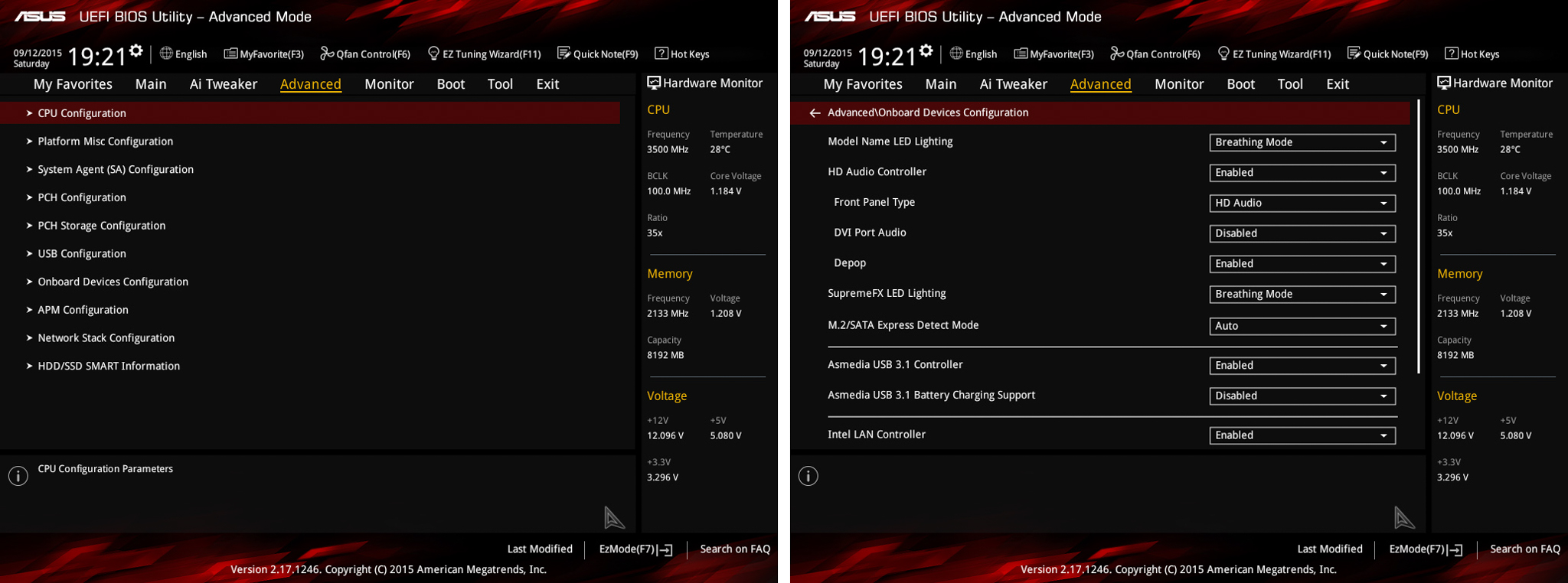

Перейдя в расширенный режим Advanced Mode, можно найти более привычный (как по мне) список опций. Основной набор вкладок не претерпел изменений. На знакомой нам вкладке любимых закладок появился первоначальный список наиболее вероятно используемых настроек, ранее такого не замечалось.

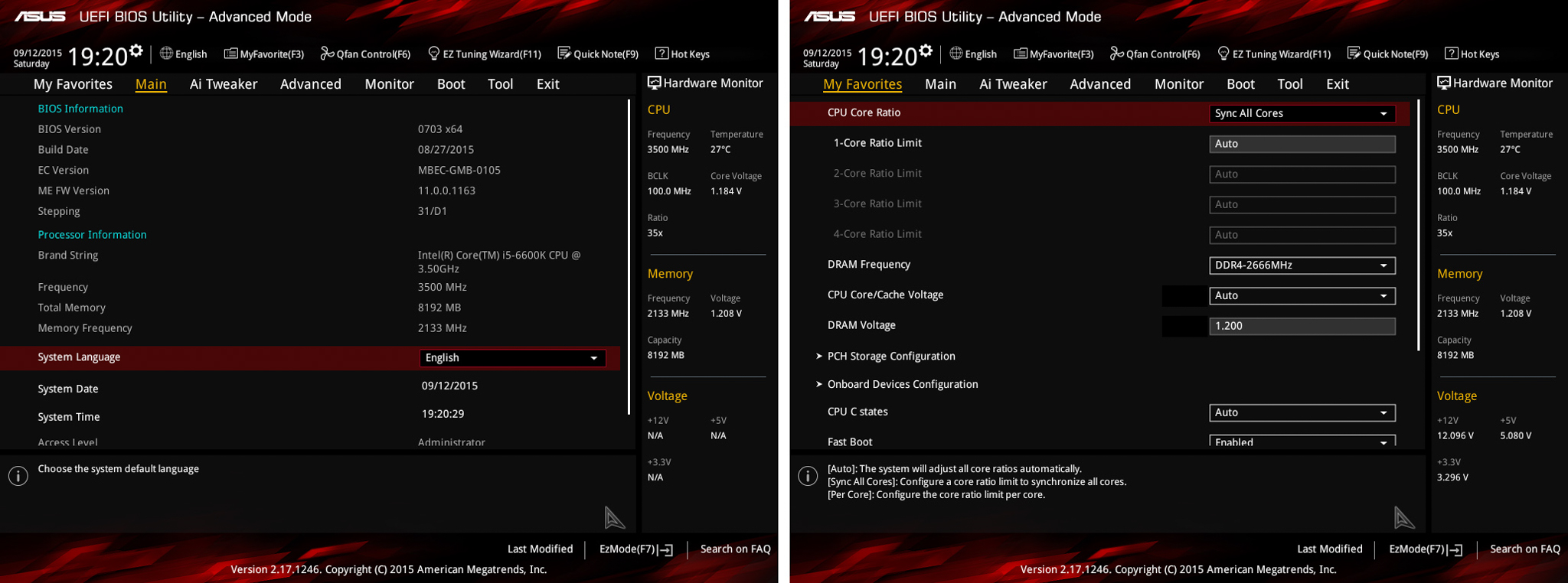

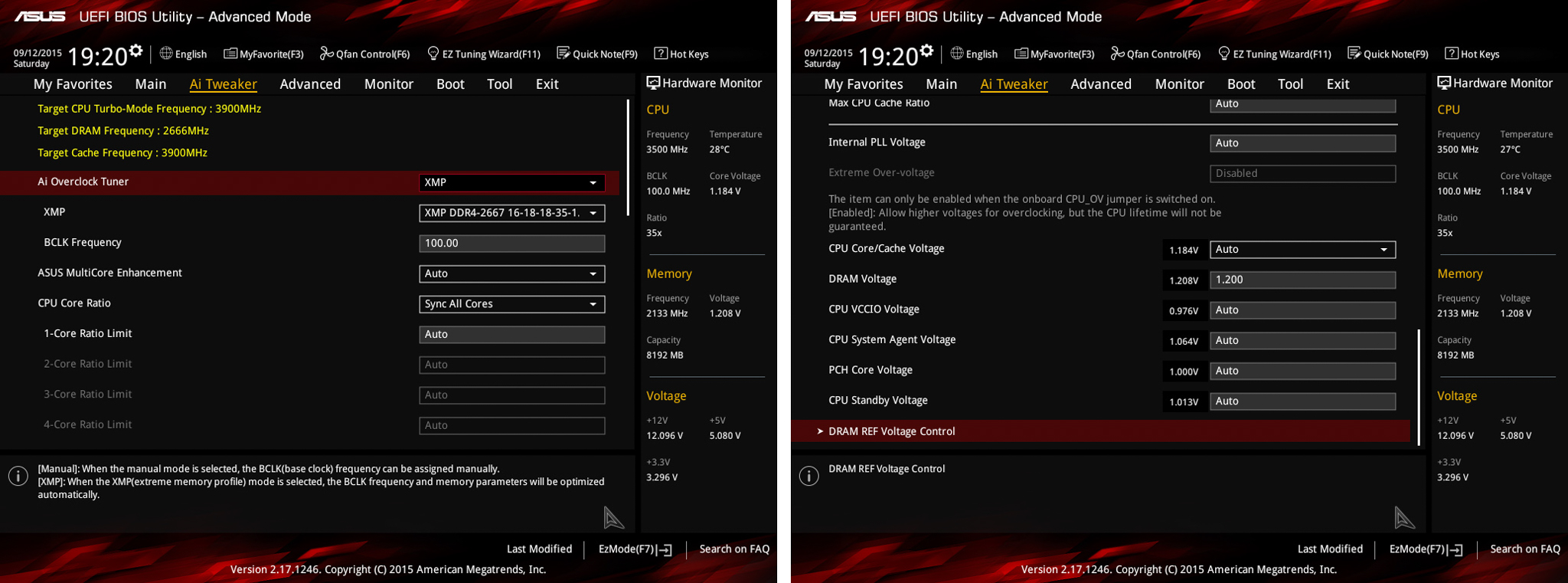

Вкладка Ai Tweaker как и всегда предлагает пользователю полный набор настроек для управления процессором, памятью и частотой BCLK.  Теперь появилась возможность изменения частоты BCLK с шагом 1 МГц, в диапазоне от 50 до 650 МГц.

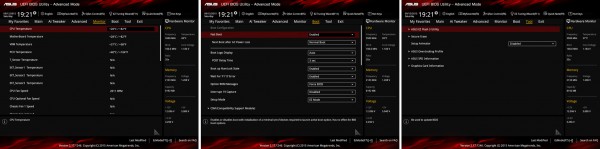

Не могу забыть о возможности создавать заметки, скриншот этого окна не производился, в некоторых случаях весьма интересный и нужный функционал. Управления всеми вентиляторами платы обеспечивается в разделе Monitor, доступны предустановленные настройки Standard, Silent, Turbo и Full Speed.

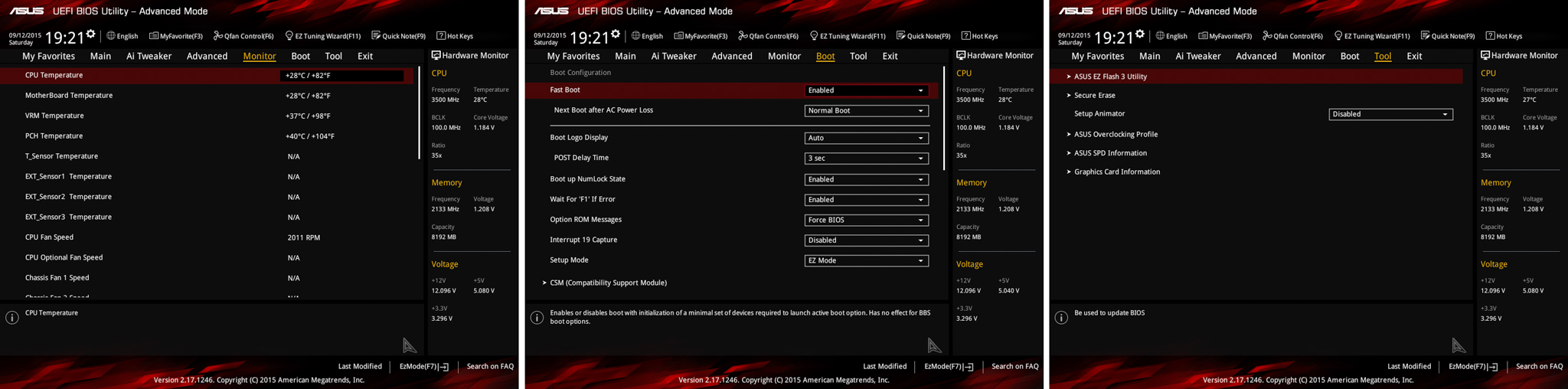

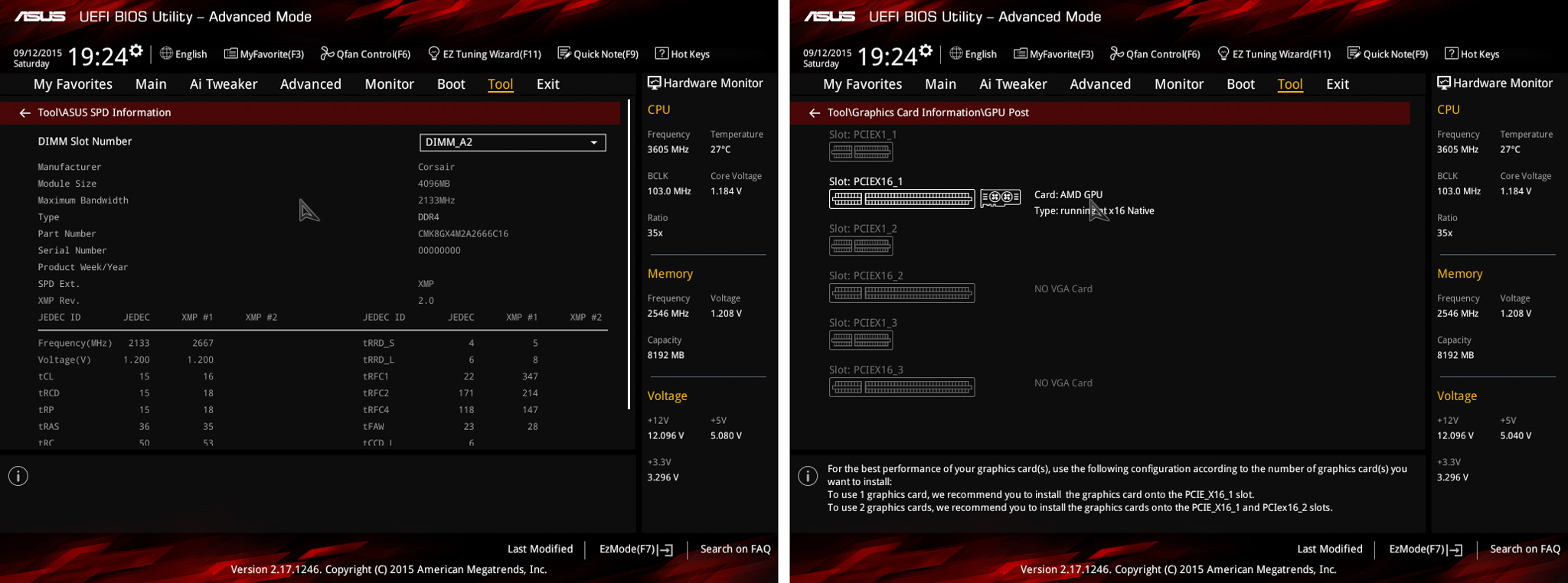

В разделе дополнительной информации нашлись порой весьма и весьма необходимые пункты, а именно возможность снятия информации о SPD оперативной памяти и данных о видеокарте.

Для тестирования героини сегодняшнего обзора мы использовали тестовый стенд со следующей конфигурацией:

• Процессор: Intel Core i5 6600K (Turbo - выключена);
• Материнская плата: ASUS Z170 Pro Gaming;
• Оперативная память: Corsair VENGEANCE LPX CMK8GX4M2A2666C16 8 ГБ (2X4 ГБ);
• Жёсткий диск: Transcend MTS600 TS256GMTS600 (для системы);
• Блок питания: Corsair RM1000.

Итак, разгонный потенциал Skylake, как и прежде зависит от выполнения процедуры скальпирования и, конечно же от удачливости самого процессора (с учетом использования высокоэффективной системы охлаждения). Процесс скальпирования процессора, и проверка его разгонного потенциала уже была описана ранее.

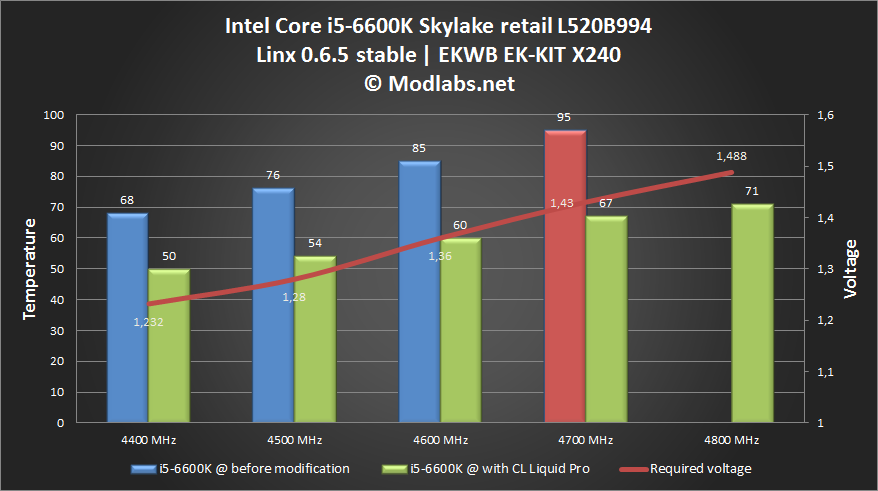

Разгонный потенциал Intel Core i5 6600K проверялся именно на ASUS Z170 Pro Gaming. После выполнения процедуры скальпирования и использовании системы водяного охлаждения, плата позволила работать процессору на частотах отраженных на диаграмме.

При проведении стресс тестирования Z170 Pro Gaming, процессор i5 6600K был разогнан до частоты 4700 Мгц, для охлаждения использовался комплект водяного охлаждения EKWB EK-KIT X240. Какой-либо обдув элементов материнской платы полностью отсутствовал, в таком режиме термодатчики зафиксировали следующие температуры:

• Верхний радиатор системы питания – 56,7 °C
• Нижний радиатор системы питания – 62,1 °C
• Катушки системы питания – 79,3 °C

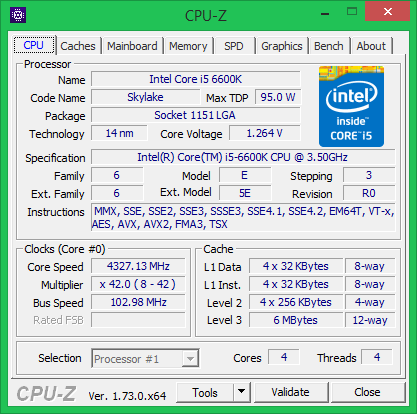

Как видим, Z170 Pro Gaming позволяет осуществить разгон процессора до весьма хороших частот. При этом даже в стресс режиме температура системы питания хоть и повысилась до весьма значительного уровня, но на стабильности данный фактор не сказался, процессор продолжал держать нагрузку. Здесь нужно упомянуть об автоматическом режиме разгона, при использовании EZ Tuning Wizard в режиме «установлено водяное охлаждение» система автоматически разогнала наш экземпляр до частот отраженных на скриншоте.

На момент публикации статьи, по данным Яндекс.Маркета цена на ASUS Z170 PRO GAMING в столичном регионе составила порядка 13000 рублей, что в целом соотноситься с ценовой планкой конкурентов из этого диапазона. Конечно, детальное сравнение можно будет провести только в момент тестирования иных вариантов – эта плата была первым представителем на Z170.

В подведении итогов сразу хочется сказать, что Z170 PRO GAMING позволила выжать из процессора весь разгонный потенциал и при проверке в стресс режиме продолжила работать стабильно. К дополнительным плюсам можно отнести сбалансированный комплект поставки, наличие USB 3.1 разъемов и продуманную компоновку слотов расширения. Каких-либо минусов за время тестирования и знакомства с платформой выявлено не было. Вскоре мы узнаем, на что способны другие платы на этой платформе!
