Как мы знаем, сейчас компактные системы принимают на свой борт комплектующие даже топового сегмента. Например, не так давно в новостях мелькала запись о материнской плате mini-ITX на базе сокета 2011-3, вы можете представить этого монстра? В любом случае, даже на простых конфигурациях при сборке компактной системы перед энтузиастом-сборщиком встает весьма интересная задача по организации хорошего охлаждения, которое позволит сделать систему тихой и быть может даже осуществить ее разгон.

Конечно, в некоторых корпусах можно применить небольшие башенные конструкции как NH-U9S и Noctua NH-D9L, а то и вовсе размахнуться на водянку со 120 миллиметровым радиатором. Но если речь заходит о максимальной компактности, приходится прибегать к воздушным кулерам С-образной конструкции. Однако, они тоже бывают различны: от вариантов с двумя вентиляторами до супер-компактных. Именно о некоторых компактных вариантах я и хочу сегодня рассказать.

Мы уже рассматривали один из продуктов относительно молодой компании Reeven, тогда вместе с реобасом SIX EYES II прямиком из Тайваня к нам приехала парочка BRONTES RC-1001b и STEROPES RC-1206. Начнем с того что постарше, а дальше посмотрим на младшего?

Reeven STEROPES RC-1206 поставляется в компактной упаковке, ее общий стиль не изменился относительно рассмотренного ранее реобаса. Здесь по-прежнему есть явное описание модели, перечисление технических характеристик и все те же «дымчатые узоры» которые как по мне выглядят очень и очень странно...

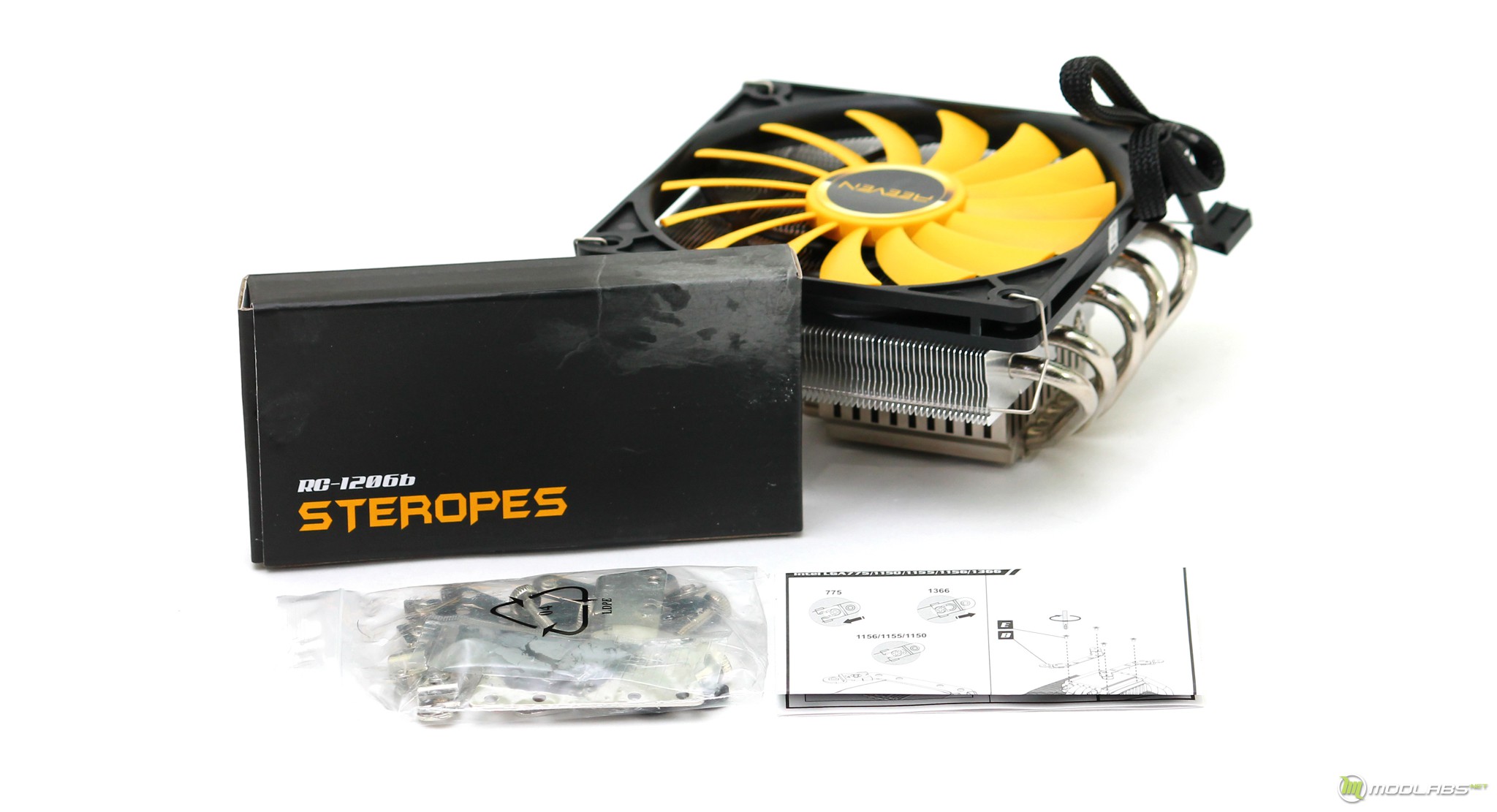

Внутри упаковки расположился сам STEROPES RC-1206, небольшая инструкция по установке на различные платформы и отдельный бокс с набором крепления, в нем же есть немного термопасты в мягкой упаковке. В целом все расположено аккуратно и удобно.

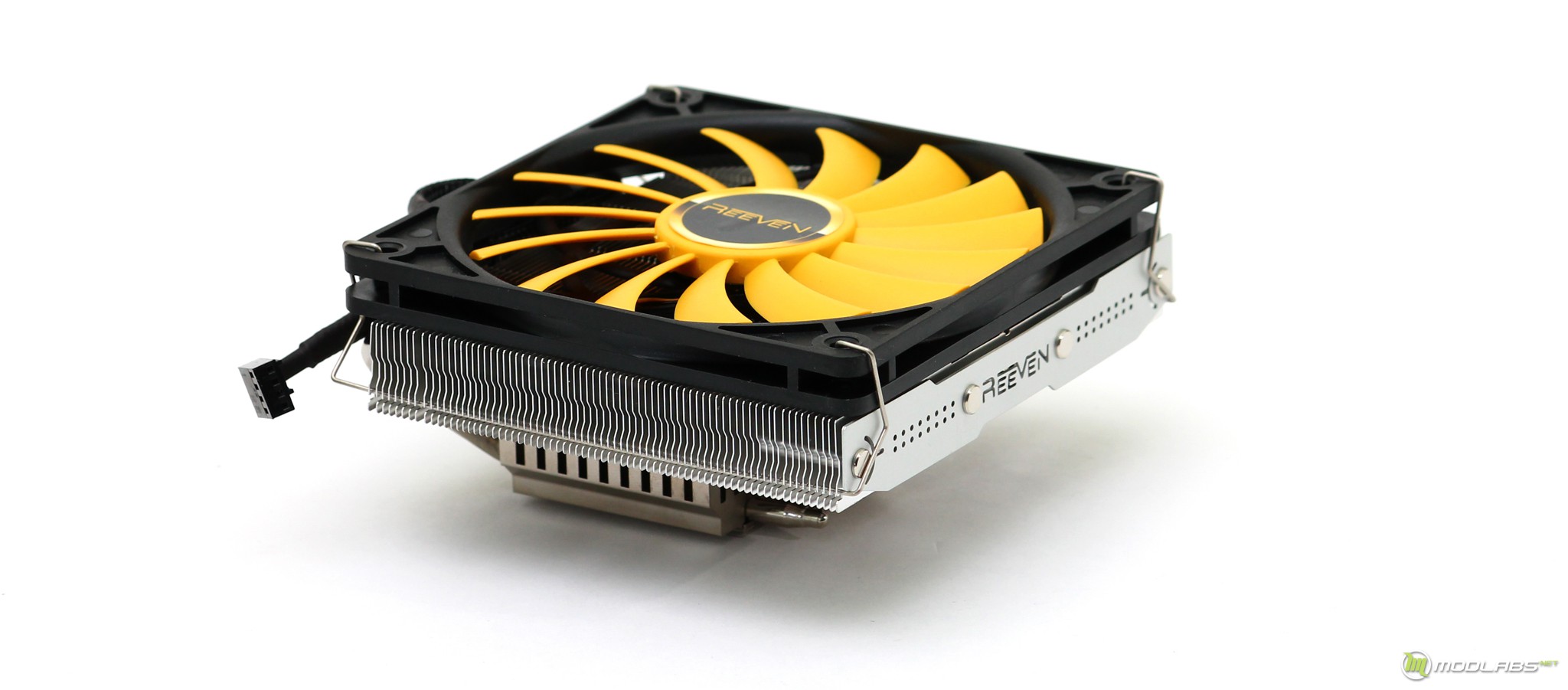

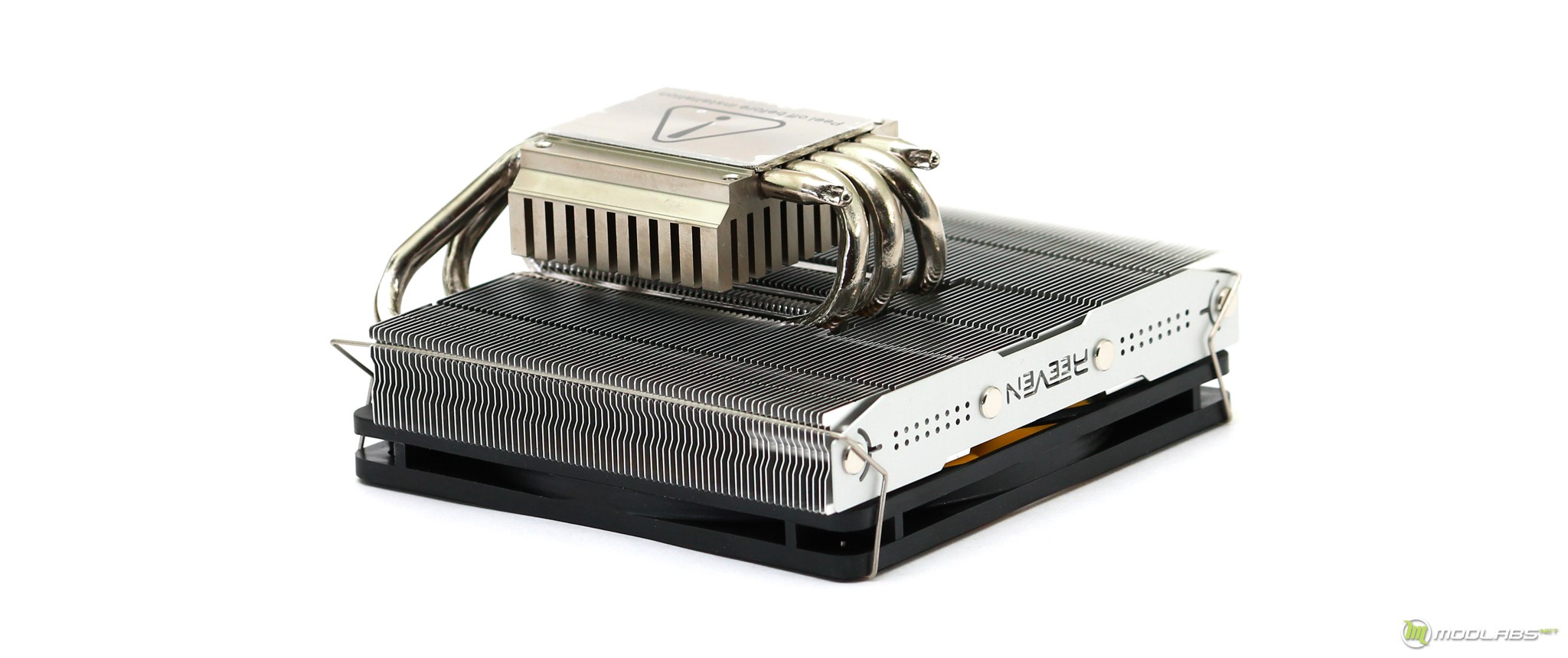

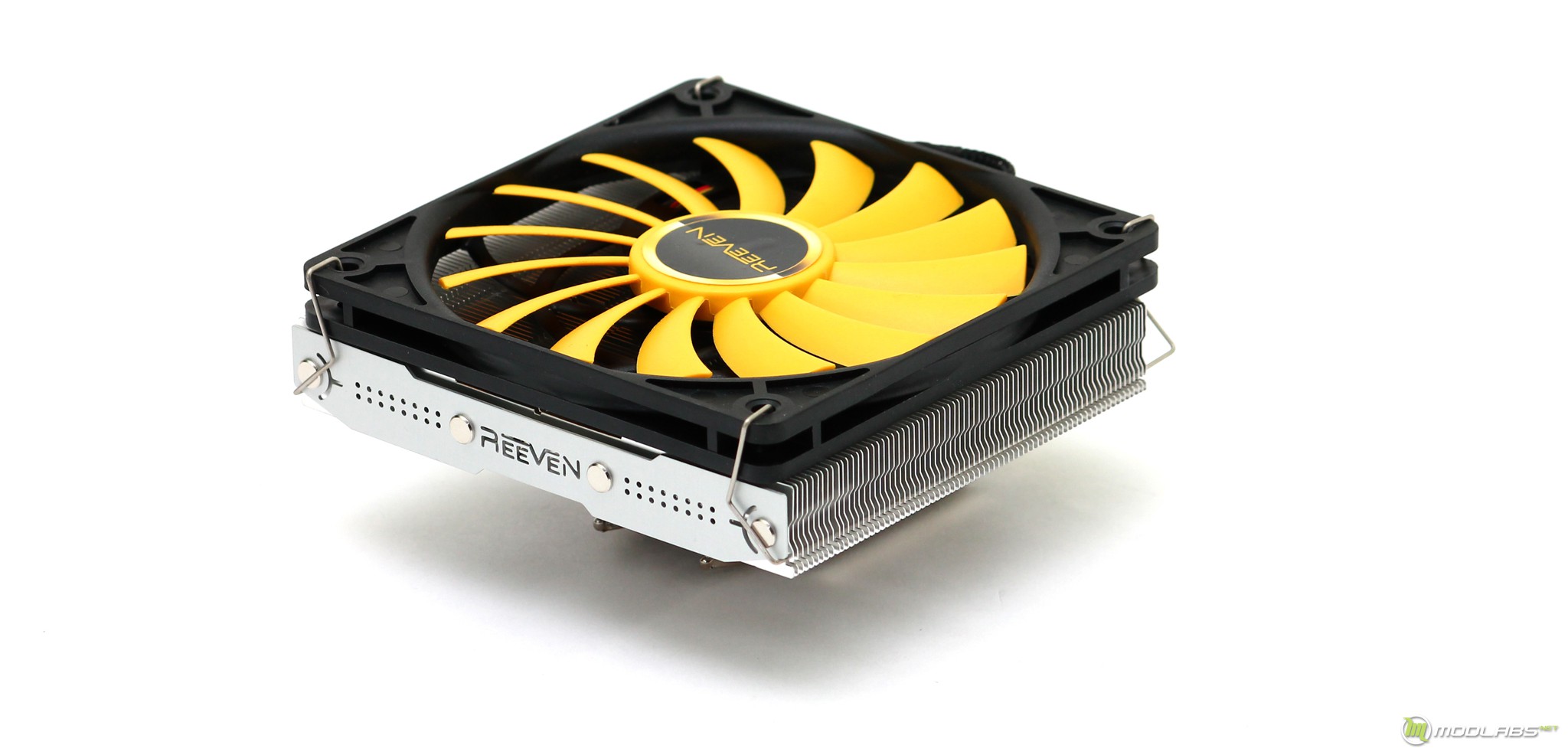

Итак, перед нами низкопрофильный кулер со следующими габаритами 125x60x129. Основным критерием компактности является высота в 60 миллиметров. Конструкция проста: горизонтально расположенный блок рассеивающих ребер, масса тепловых трубок для снятия тепла от основания. Дальше в деталях :)...

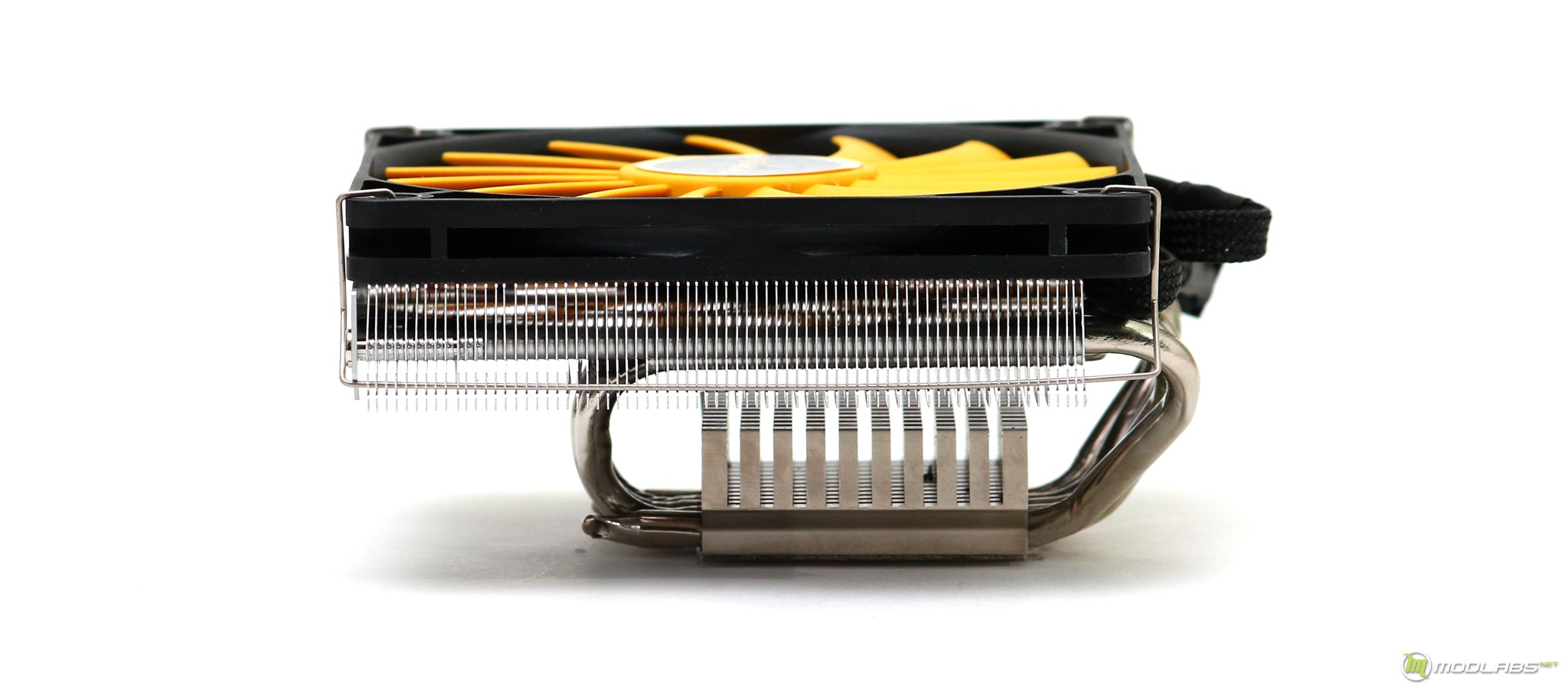

Учитывая специфику строения может быть установлен только один вентилятор и только «поверх» основного блока рассеивающих ребер. Вышеуказанные габариты уже включают предустановленный вентилятор.

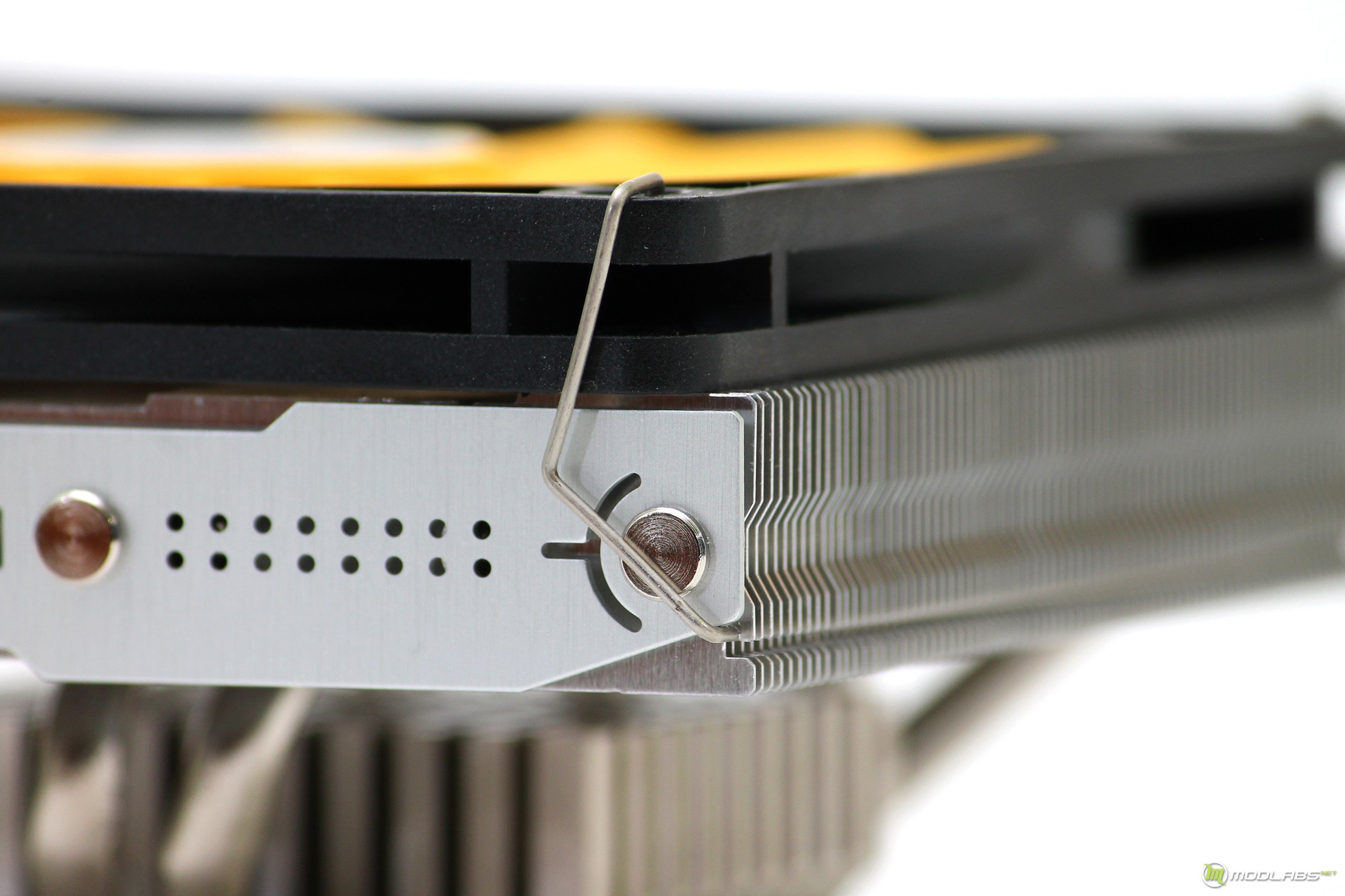

Крепление вентилятора осуществляется при помощи двух прижимных скоб. Их снятие или установка являются не самым легким занятием. Дело в том, что натяжение установленной скобы при снятии позволяет легко «замять» ребра. Однако, в демонтаже вентилятора нет необходимости, установка осуществляется и с его участием :).

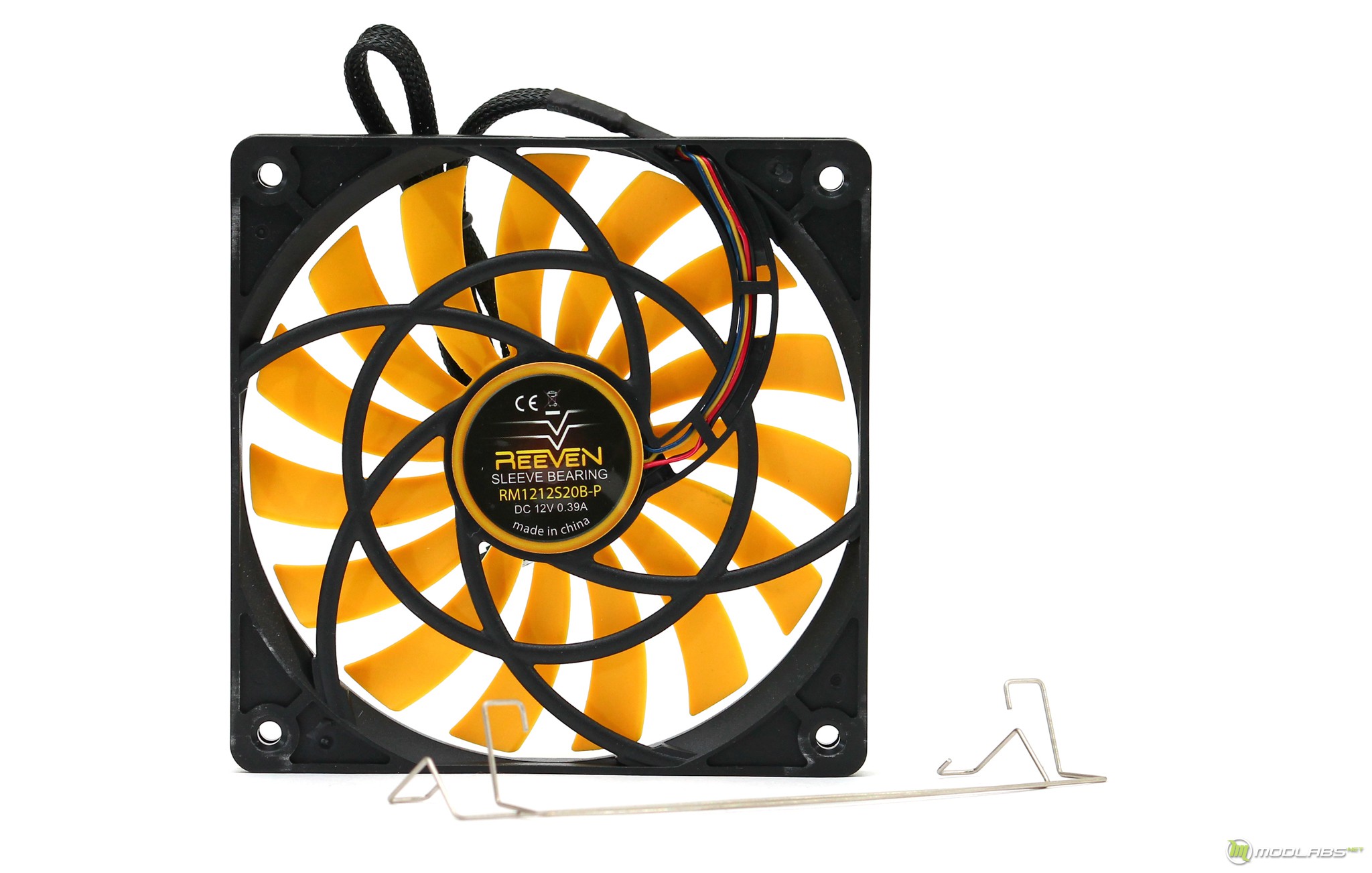

Маркировка вентилятора RM1212S20B-P. По размерам ребра перед нами обычная «стодвацатка», примечательная ее высота в 12 миллиметров. Производитель заявляет работу в диапазоне 500-2000 оборотов, на практике замеров показатели подтвердились. Крыльчатка выкрашена в насыщенно желтый цвет, он является визитной карточкой продуктов компании, но может подойти не к каждой системе.

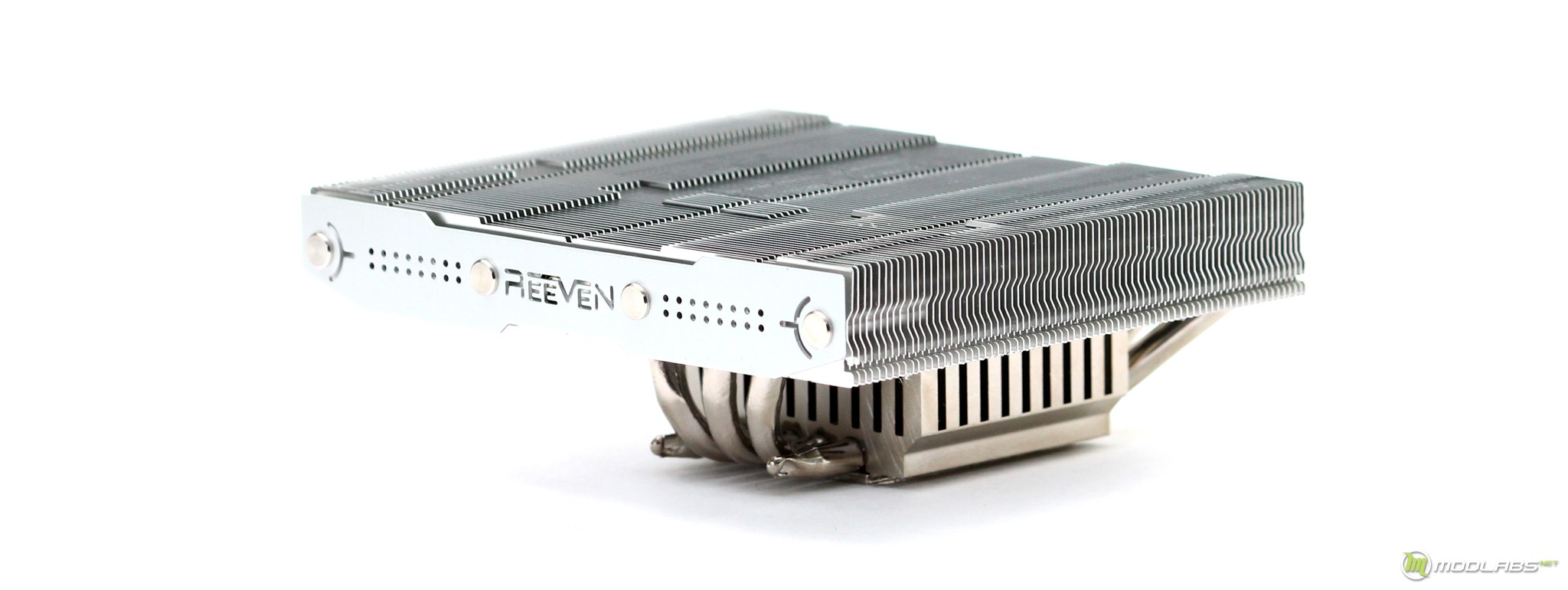

Радиаторная часть состоит из алюминиевых ребер. Верхняя часть ребра, направленная к вентилятору, создает форму с небольшим «утоплением» по центру, похоже производитель применил попытку оптимизации воздушного потока.

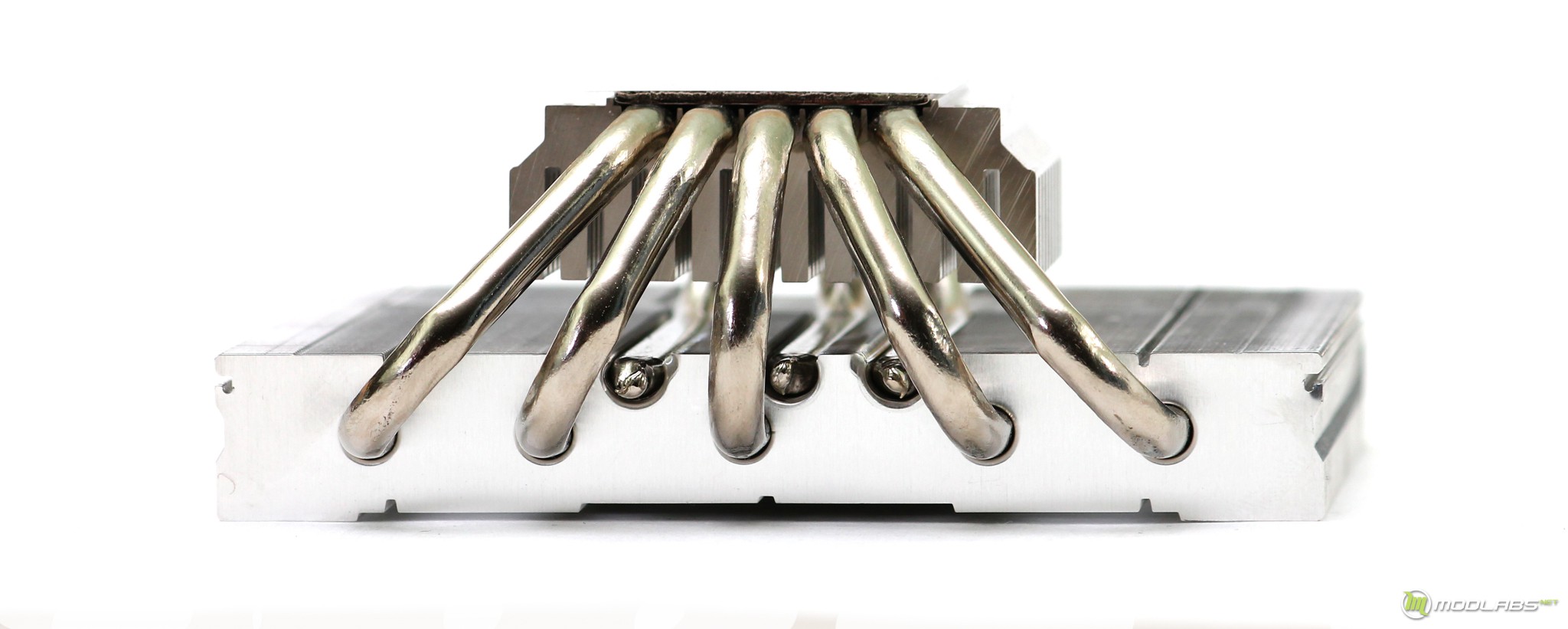

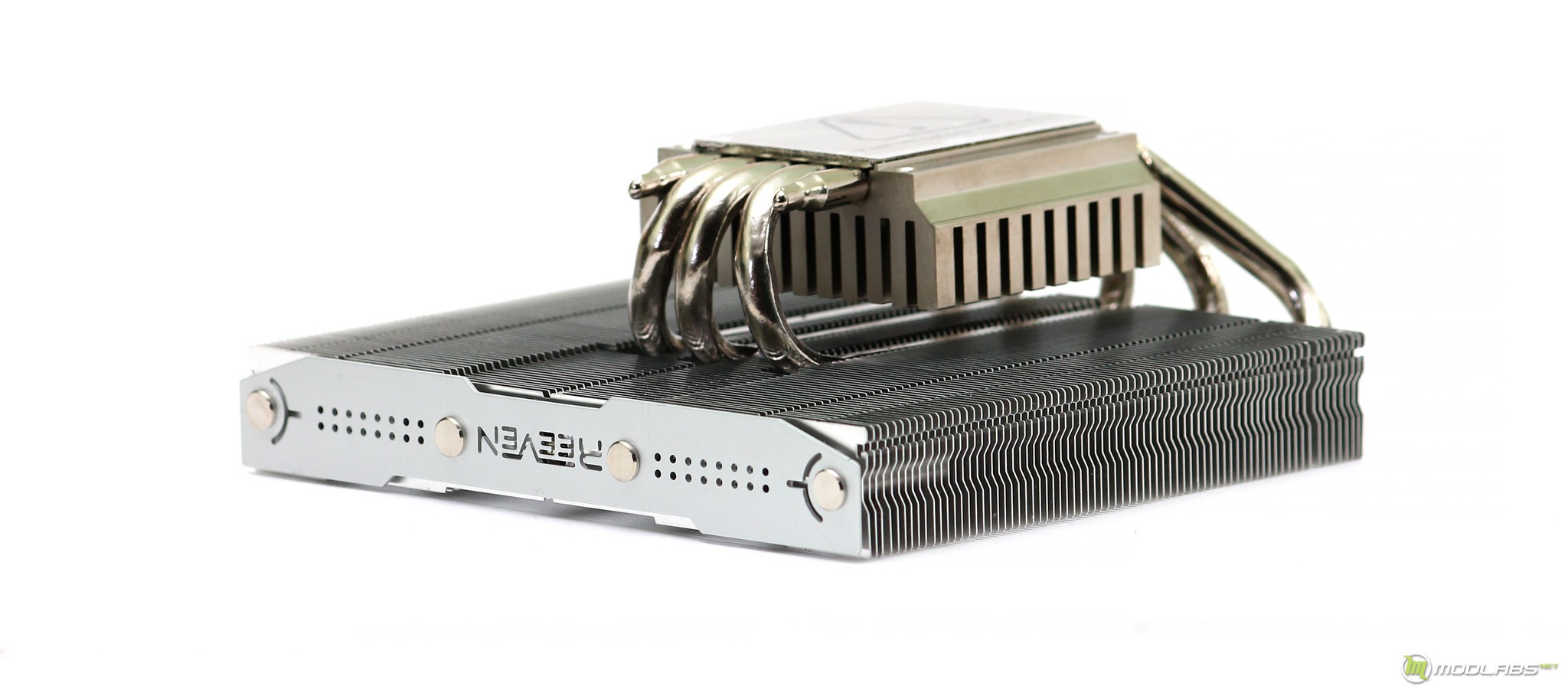

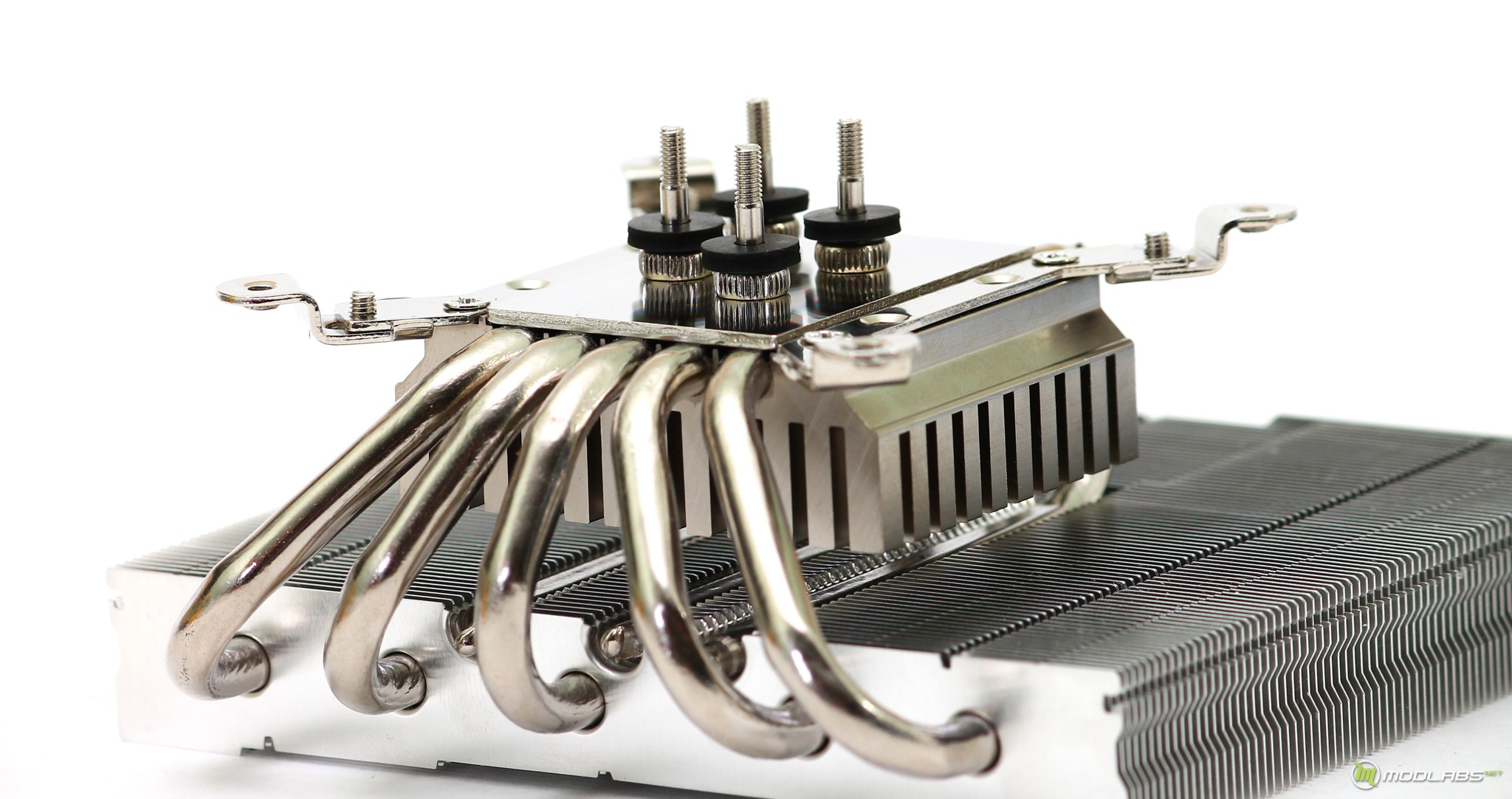

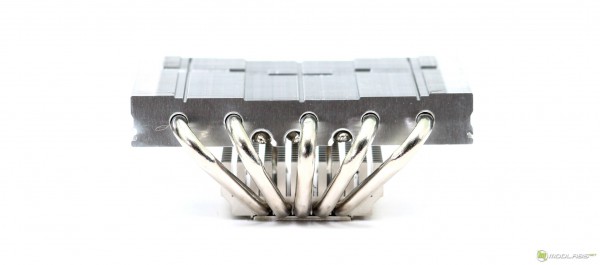

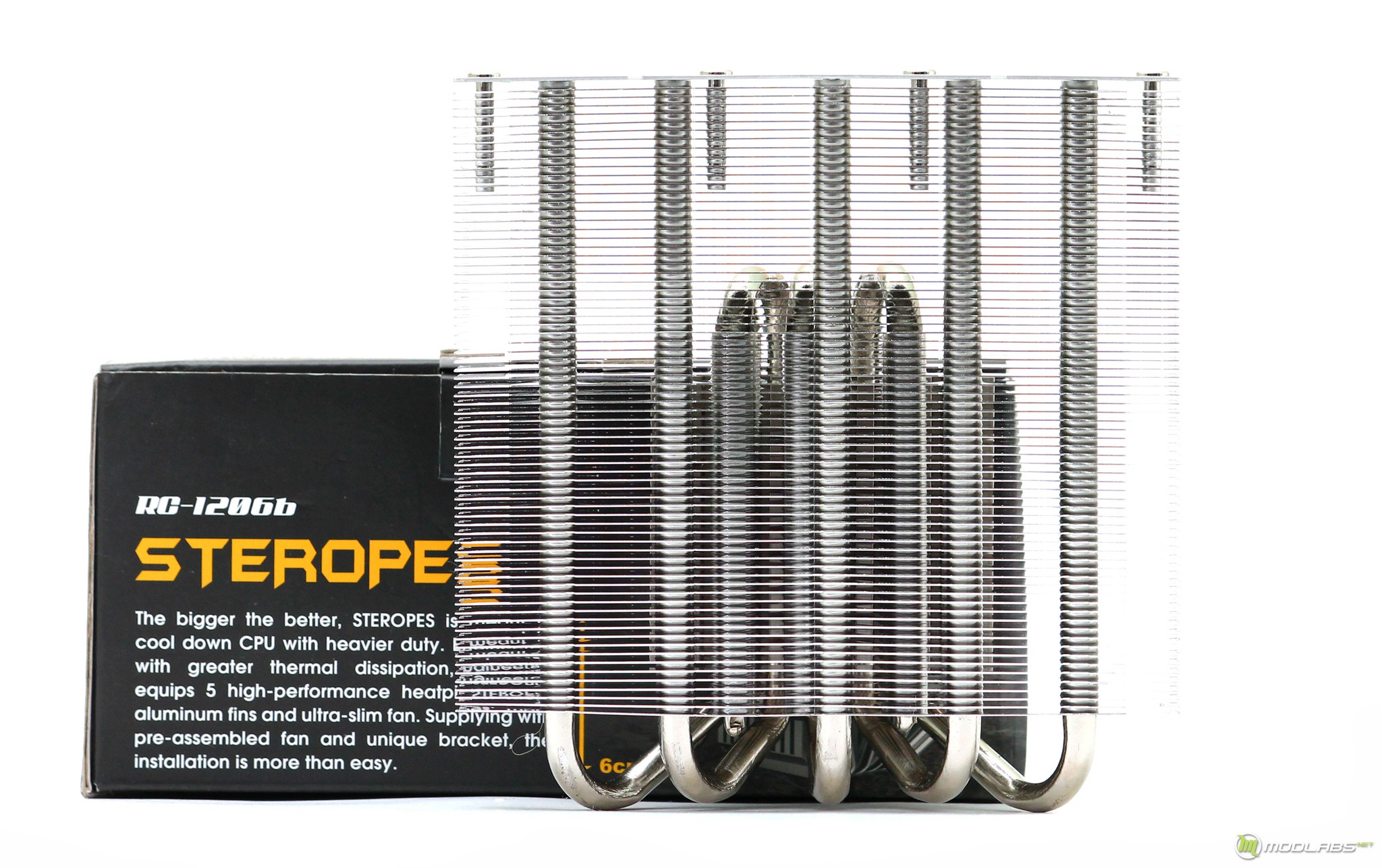

Теперь о тех самых тепловых трубках, всего их пять! Но благодаря весьма необычному расположению может показаться, что их больше. Особенность расположения заключается в том, что для трех ТТ в месте контакта с основанием фиксируется не край, а середина. В итоге края пусть и с небольшим смещением, но выходят по разные стороны от основания.

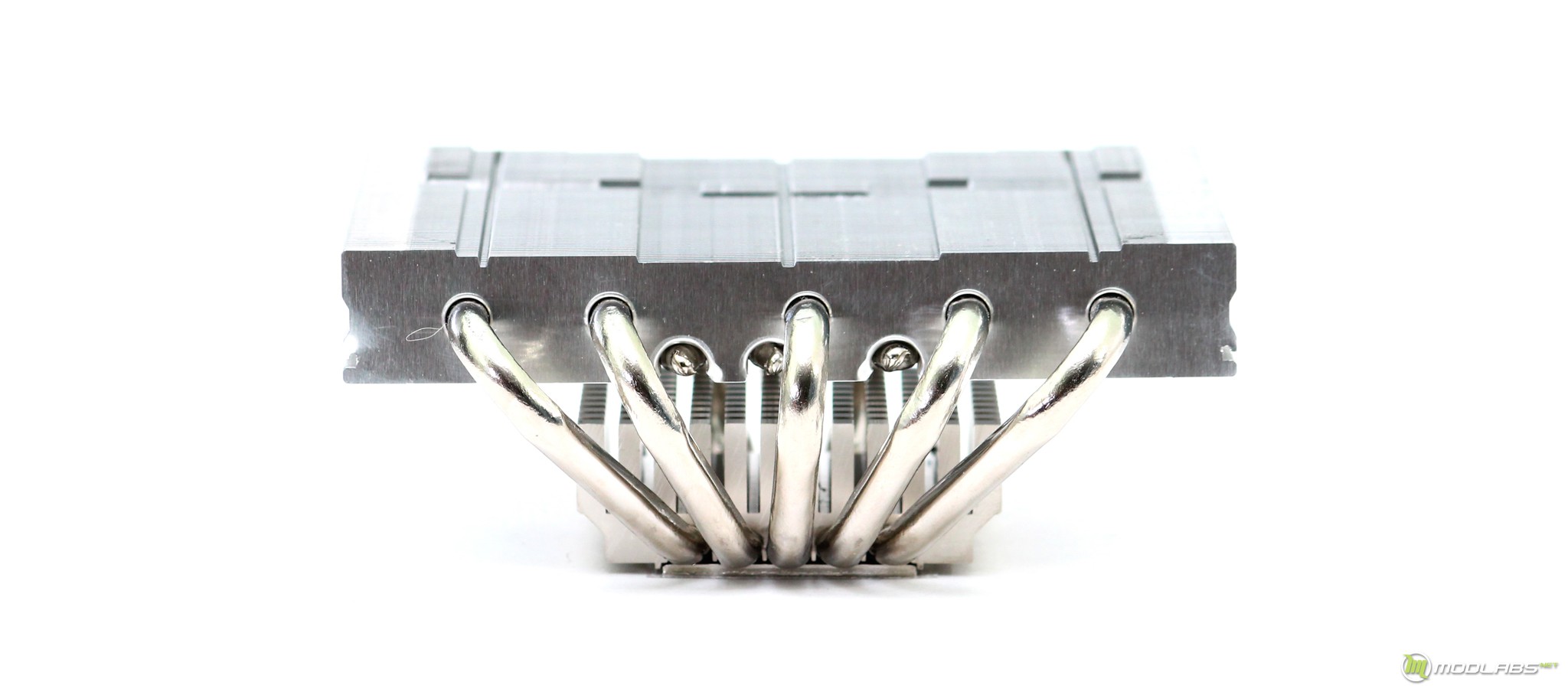

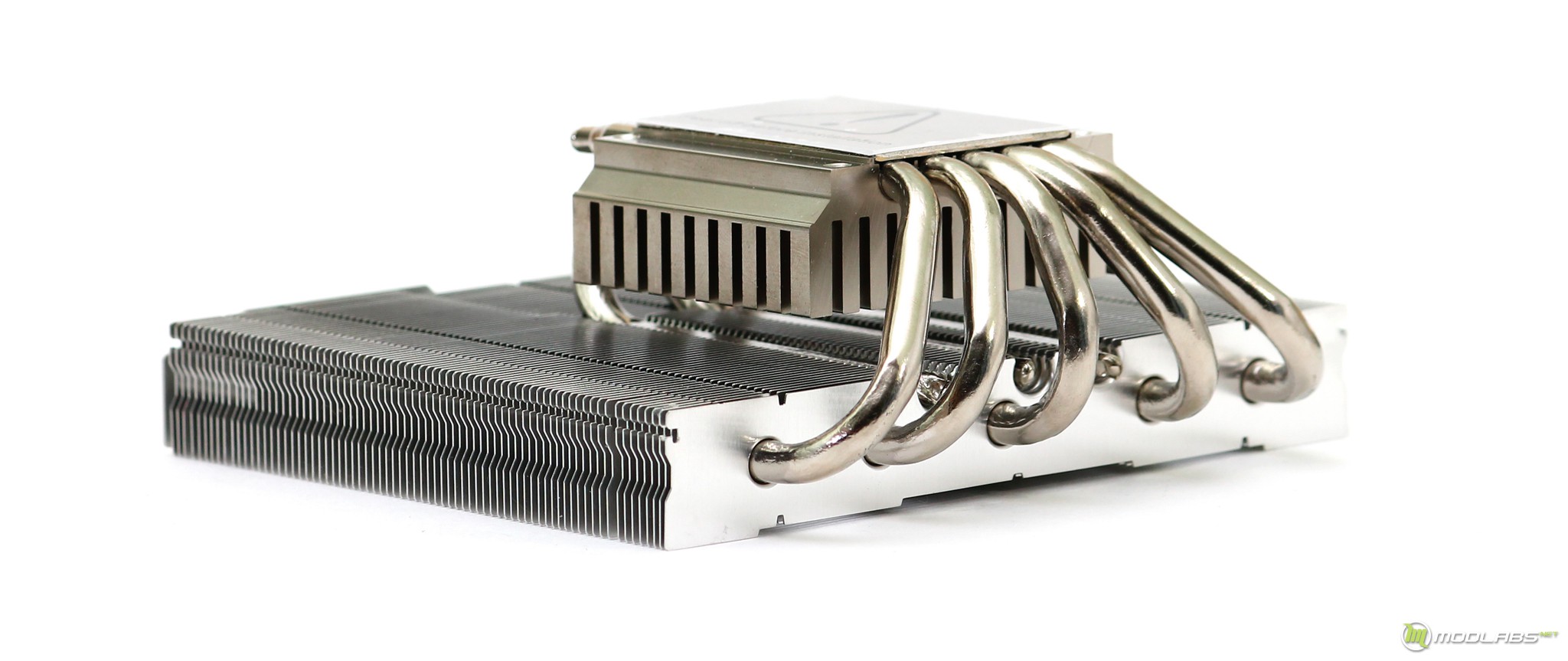

Таким образом, алюминиевые ребра равномерно «нанизываются» на пять тепловых трубок, после этого три тепловые трубки походят область основания и прижимаются к ребрам с внутренней стороны.

Идея с использованием одной тепловой трубки «на двух фронтах» выглядит весьма интересно. Однако, лично у меня к ее реализации возник один вопрос… Все мы знаем, что у любого вентилятора в области расположения мотора находится мертвая зона. Иии именно на эту самую зону Reeven «навешали» все то, что только можно представить.

Здесь вам и усиление площади контакта путем «двунаправленности» тепловых трубок, конечно же небольшой блок алюминиевых ребер над основанием, а еще именно сюда идут центральные тепловые трубки, которые располагаются в самой горячей точке теплосъемной крышки.

Конечно, данные пункты основаны на логических рассуждениях. Жаль, но мы не можем просто так взять и изменить расположение тепловых трубок для проверки рассуждений… Но вот протестировать общие показатели имеющейся эффективности всегда пожалуйста!

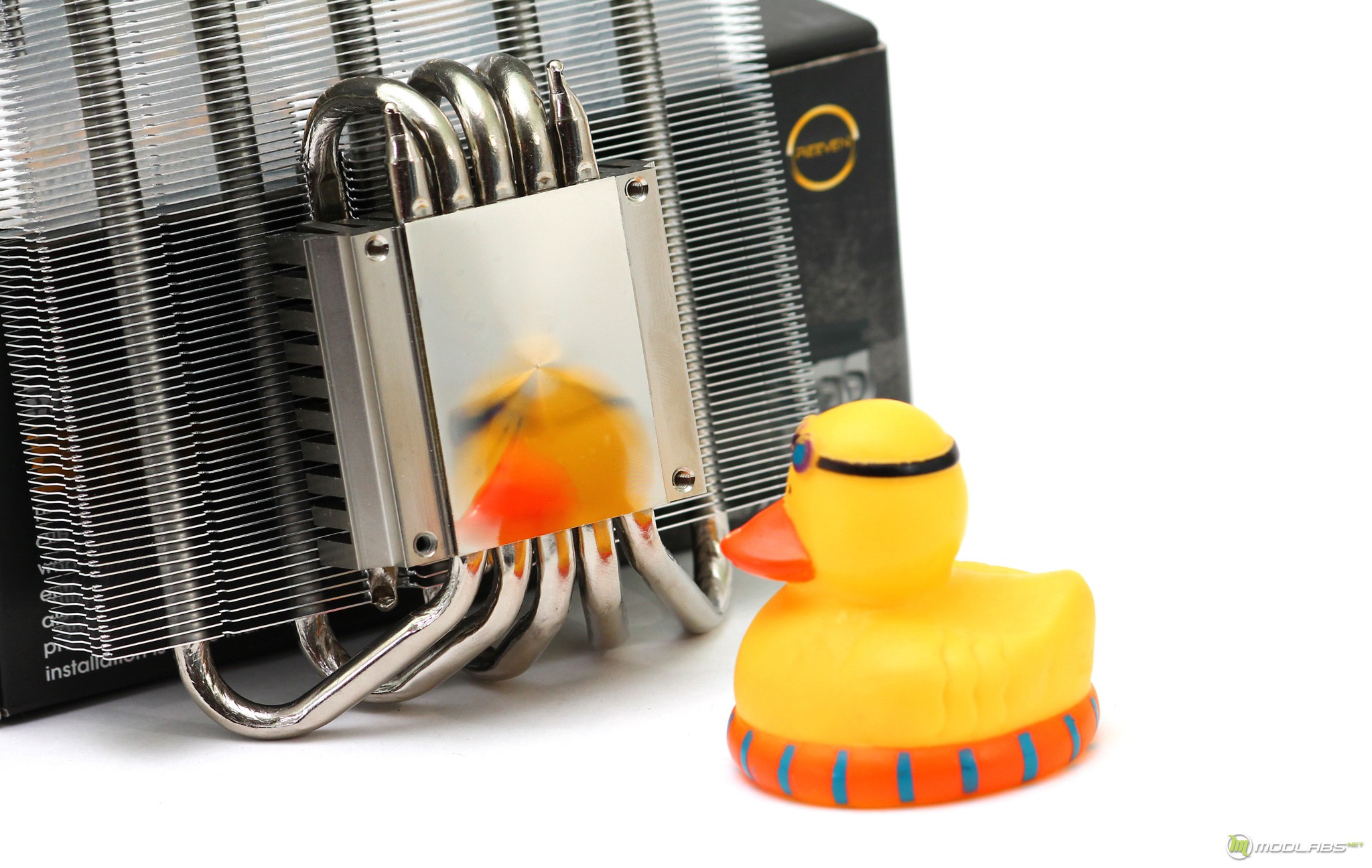

Давненько, я не видел зеркальных оснований, здесь Reeven порадовали. Изображение не четкое лишь по тому, что используется технология так называемого конусообразного основания. Таким образом производитель старается увеличить силу прижима в центральной области

Забегая в перед, при проверке качества прижима, мы получили весьма интересный результат. В центральной области наоборот наблюдался не столь хороший прижим, нежели по краям. Но если говорить в целом, то качество прижима оказалось очень хорошим, конечно этому поспособствовали несколько факторов во время установки.

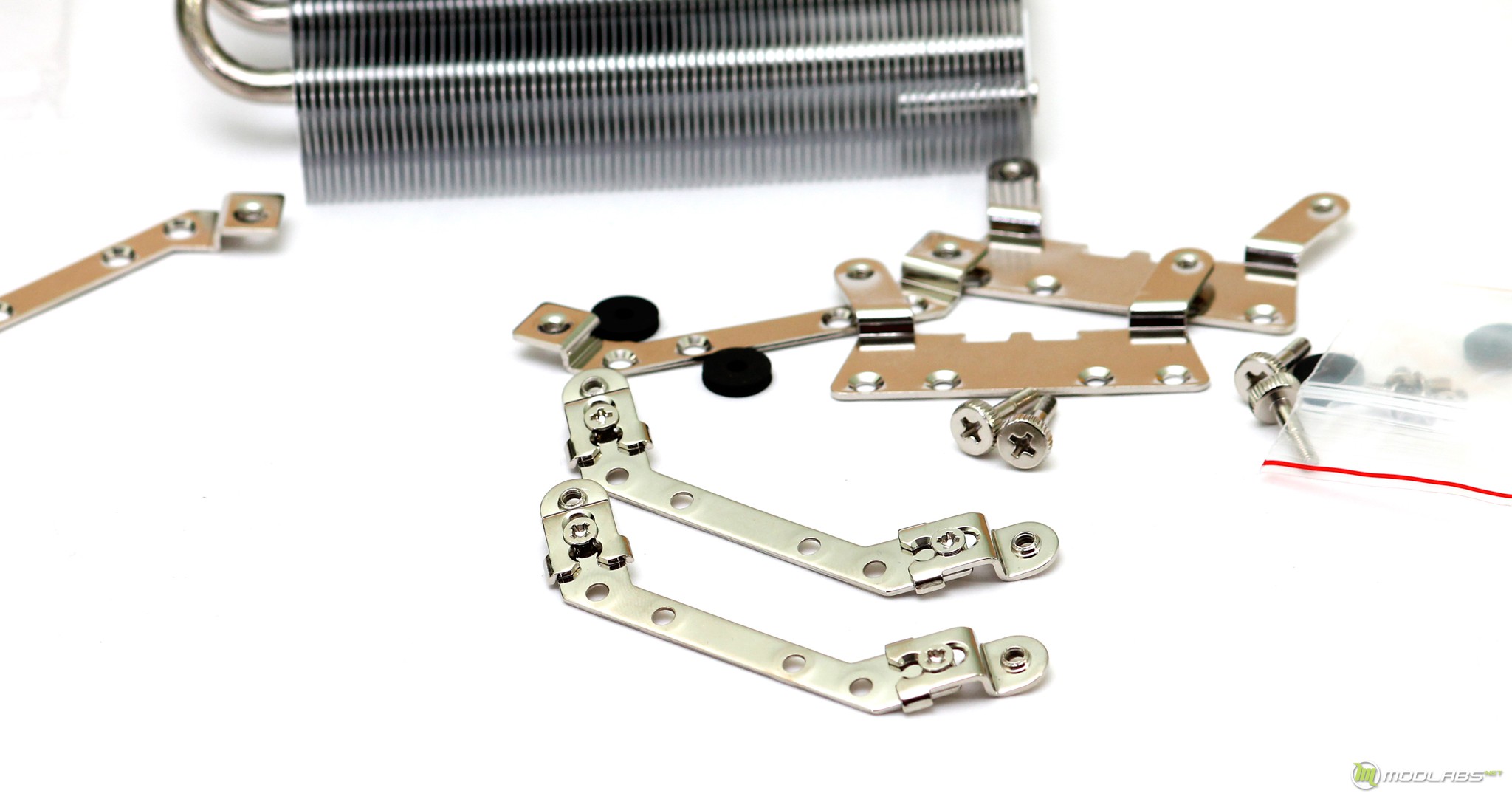

Сам процесс установки начинается со сборки прижимных пластин. Для платформы Intel необходимо выбрать расположение сокета и зафиксировать ушки. Понравилось, что ушки фиксируются небольшими болтами, получается эдакая монолитная конструкция.

Далее прижимные пластины фиксируются на основании радиатора, теперь все готово к установке. Непосредственный процесс крепежа не предполагает использование бекплейта, поэтому радиатор «накрывает» процессор и при помощи четырех болтов STEROPES RC-1206 притягивается к плате.

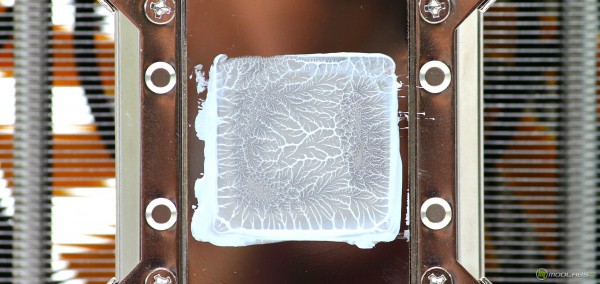

Так же как и ровное основание, ко мне давно не попадали варианты кулеров без бекплейта. Конечно, в какой-то мере болты имеют ограниченный ход, но до этого момента текстолит платы успевает изрядно прогнуться. При установке рекомендую равномерно протянуть болты руками – не маленькая шляпа позволяет это сделать, а далее немного подтянуть отверткой. Отпечаток термопасты, отраженный ранее, получился именно при таком подходе.

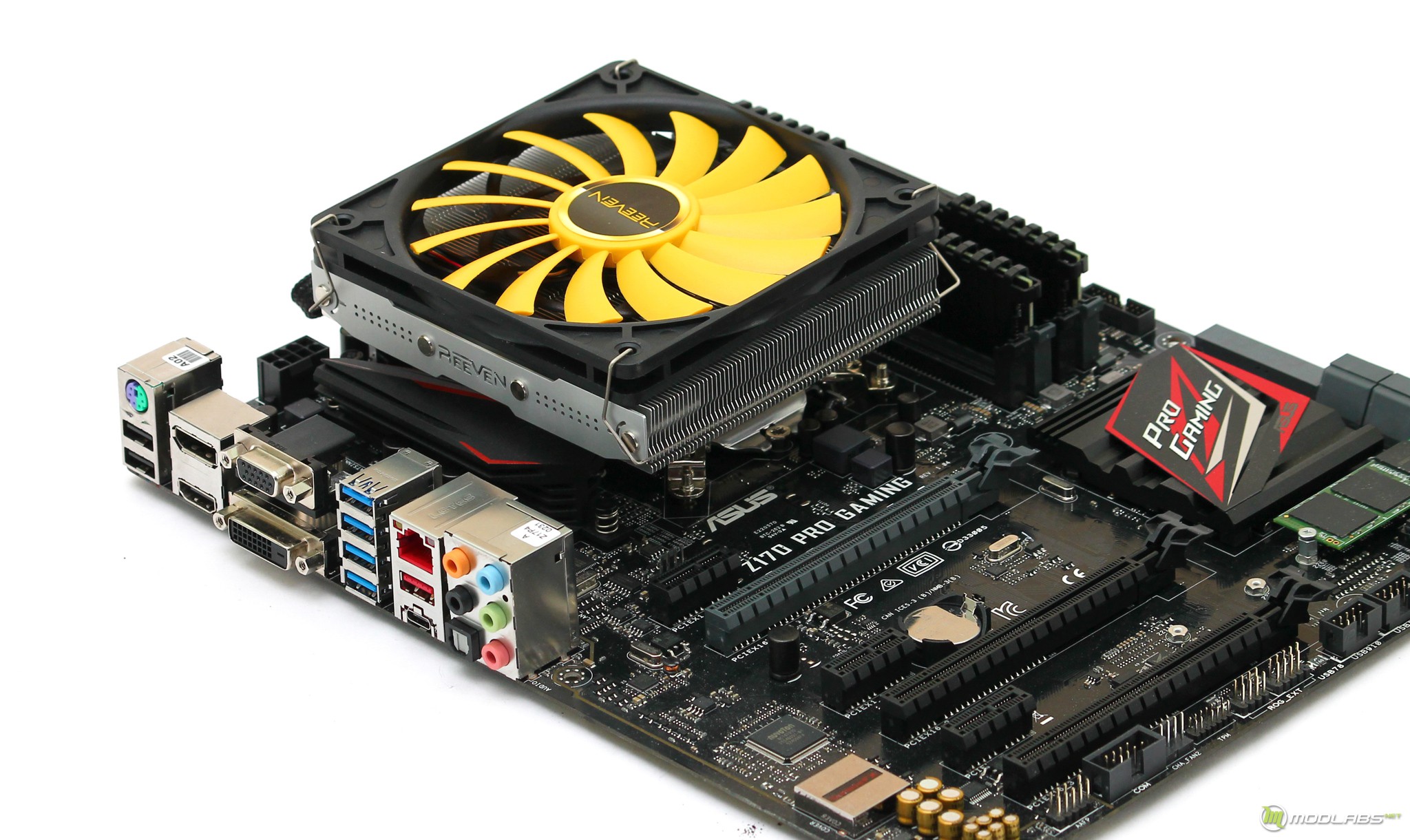

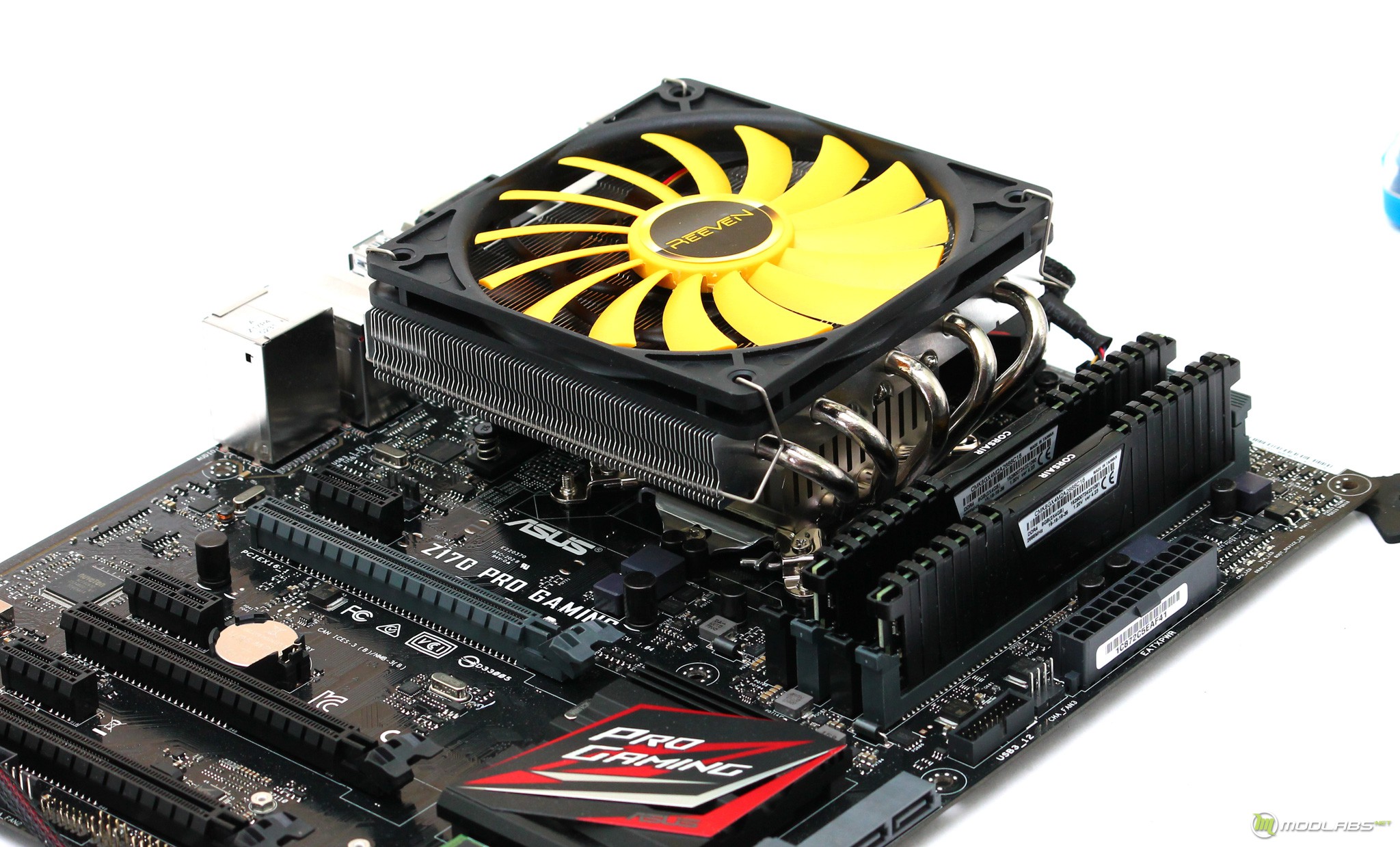

В одном из вариантов расположения STEROPES RC-1206 накрывает слоты оперативной памяти, поэтому я расположил его именно так как отражено на фото.

Далее, мы переходим к знакомству с младшей моделью.
