Реобас - устройство для управления скоростью вращения вентиляторов в вашем компьютере. А какая первая мысль приходит к вам в голову, когда вы слышите это слово? Лично мне, вспоминается вентилятор, подключенный на 7вольт через обычный разъем MOLEX… И только потом задумываешься о специальных панелях/контроллерах/переходниках, специально предназначенных для управления скоростью вентиляторов.

На данный момент, многие пользователи задаются вопросом о целесообразности приобретения этих "панелек", мол даже самая обычная материнская плату может управлять оборотами вентилятора, а модели получше и вовсе делают это по достаточно расширенным алгоритмам...

Опять же, лично я, использую реобас только в рабочих целях, в момент написания обзоров. Именно он позволяет с легкостью управлять оборотами в независимости от того в каком состоянии именно сейчас находится система. Дополнительно, большинство панелей текущего времени имеют на своем борту температурные датчики и визуально легко отражают температуру.

На примере Reeven SIX EYES II предлагаю познакомиться с самой панелью и прикинуть, какому пользователю она может быть полезна в режиме повседневного использования.

Так SIX EYES II производится компанией Reeven, на данный момент она не столь распространена на отечественном рынке, но судя по сайту, компания имеет в своем арсенале весьма неплохую линейку продуктов для охлаждения различных компонентов.

SIX EYES II прибыл к нам в небольшой упаковке, ее размеры стандартны, а вот дизайн немного выделяется " рисованостью ", при этом перечислению основных технических характеристик и явному отражённому названию модели место все же нашлось.

Внутри упаковки все разложено на несколько отсеков. В комплекте поставки обнаруживается кабель для подключения питания, шесть удлинителей для подключения вентиляторов, шесть термопар, небольшой набор болтиков и квадратики скотча для крепления термопар. Не обошли вниманием и инструкцию пользователя, они признать честно довольно дотошная и целиком описывает все возможности устройства.

Комплектные провода изначально очень хорошо уложены, термопары аккуратно защищены кембриками. Отдельно хочется отметить наличие оплетки на всех комплектных проводах. Запас длинны у проводов так же есть, для удлинителя и термопары он составляет 670 миллиметров.

Форм-фактор корпуса рассчитан на установку в один 5.2 дюймовый отсек. В целом такой формат весьма распространен, и не столь массивен в отличие от тех же "двойных" панелей. Но мы уже знаем, что некоторые корпуса не имеют даже одного 5.2 дюймового отсека, Corsair Carbide Series Air 240 например...

Весь корпус, как и лицевая панель, выполнен из обычного пластика. Да, производитель предлагает только одно цветовое решение черного цвета, любителям белого придется огорчиться.

Корпус сформирован только на нижней части, верхняя часть устройства не защищена и дает полный доступ ко всем внутренностям. С одной стороны, это не столь критично и даже немного упрощает доступ к разъемам, с другой уровень защиты находится на низком уровне.

Лицевая панель хоть и выполнена из пластика, однако может похвастаться наличием небольшой текстурной поверхности. Основную центральную область занимает шесть, отделённых друг от друга дисплеев. На самом деле экран один, но разделен пластиковой накладкой.

На боковых сторонах расположились шесть ручек управления, по умолчанию они утоплены в корпус. Соответствие ручек и дисплеев следующее: левый ряд "крутилок" отвечает за верхние дисплеи, правый ряд "крутилок" изменят данные на нижних дисплеях. В первое время можно задуматься, но после пары минут использования все становится понятно.

Утопление и извлечение "крутилок" происходит при помощи небольшого нажатия. После его осуществления они достаточно медленно/плавно переходят в другое положение, резких выстрелов не наблюдается. Это позволяет утопить крутилку без изменения скорости управляемого вентилятора. Хочется отметить, что данная «фишка» может прийтись к месту для корпуса с наличием передней дверцы с небольшим запасом пространства.

Кстати, само изменение скорости происходит не чуть не легче, рукоятки довольно тугие, не имеют каких-либо зафиксированных положений в виде степов (как на колесиках некоторых мышек). Тот же Lampron FC5 V2 имеет более легкий ход.

Итак, SIX EYES II не поддерживает PWM- управление, кроме перечня технических характеристик об этом может говорить распаянные 3-pin разъемы для подключения вентиляторов. Вся внутренняя начинка завязана на одну печатную плату, именно к ней подключаются все основные разъемы, дисплей и сами ручки для управления. Качество сборки, пайки да и в целом внешний вид не вызывает вопросов.

Питание на плату подается при помощи двух линий на 5 и 12 вольт, для этого используется комплектный переходник на универсальный разъем MOLEX.

По умолчанию производитель заявляет поддержку шести вентиляторов или иных устройств с возможностью подключения по имеющимся разъемам (например, помпы водяного охлаждения). Заявленная мощность каждого из шести каналов составляет 30 ватт. Обороты вентиляторов регулируются путем варьирования напряжения, которое может быть изменено в пределах от 3,7 до 12 В.

После разъёмов питания и подключения вентиляторов расположились шесть коннекторов для термопар, джампер для переключения режима отражения температуры, два блока многопозиционных джамперов и еще один джампер для отключения штатного динамика.

Многосекционные джамперы используются для двух целей. Во- первых, именно они задают режим подсветки основной панели, которая может быть видоизменена в пределах семи цветов (ну или полностью отключена). Во вторых, задают предельный режим для сигнализации штатным динамиком. К сожалению, режим температурной индикации не может быть задан для каждого датчика или одного выбранного, а автоматически тиражируются на все имеющиеся. Диапазон мониторинга температуры находится в пределах 55–90°С, значение шага составляет 5 °С.

На этом основное знакомство можно считать оконченным. Далее я включил панель и приступил к изучению нюансов ее работы. Которых, оказалось не столь уж много.

Первым идет этап включения, не важно, в каком положении находится регулятор, старт всех вентиляторов будет осуществлять на максимальных оборотах, а уже через пару секунд обороты начнут плавно снижаться. Это гарантировано позволит запустить все вертушки, но при этом создаст небольшой шумок при старте.

Весь процесс регулировки оборотов происходит плавно, нет каких-либо резких изменений. В режиме привыкания немного сложно сразу поймать необходимый диапазон. Но после привыкания можно установить нужные обороты за несколько вращений. Например, на Lampron FC5 V2 изменения происходили более быстро.

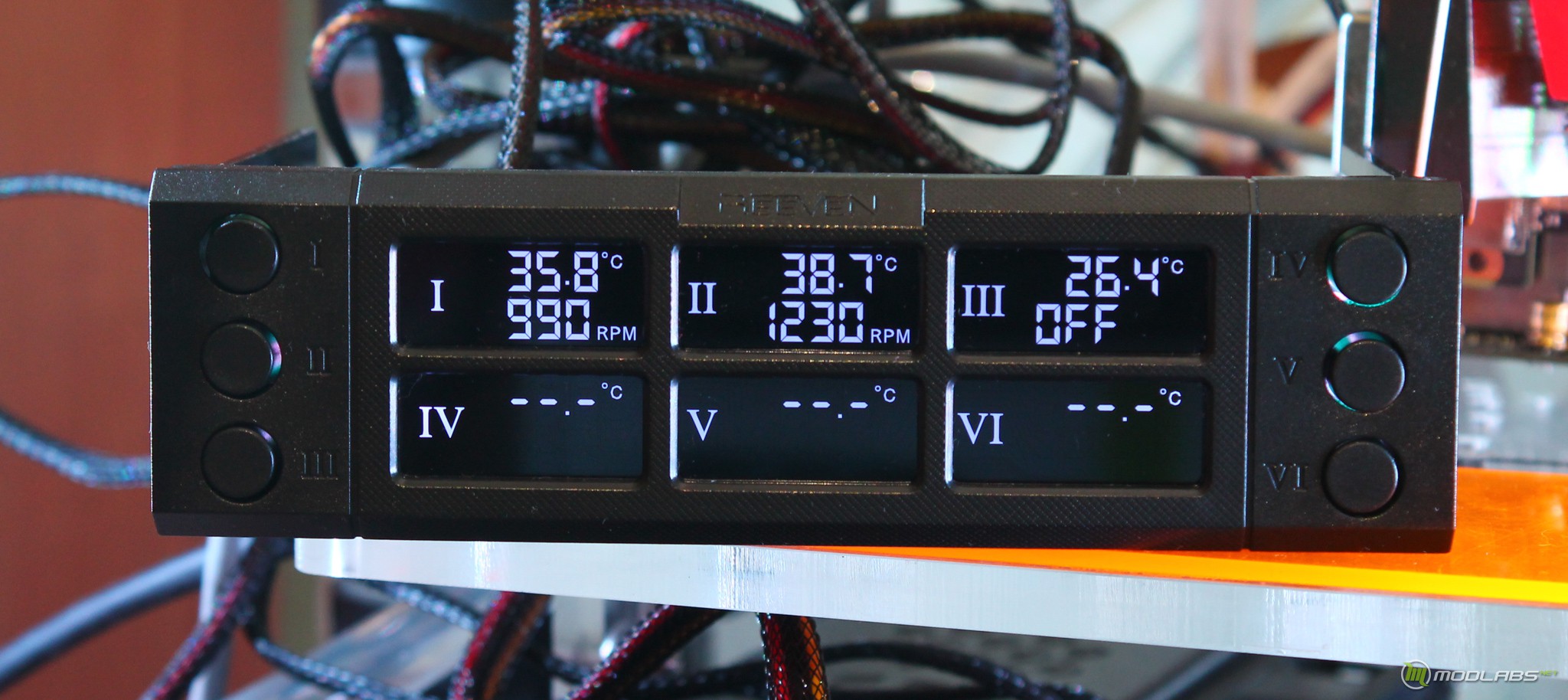

При вращении ручки до упора влево, на экране дисплея загорается надпись «OFF», вентилятор соответственно выключается, при этом на вентилятор подается напряжение в районе 1.25V. Еще немного по индикации: не подключённые датчики отображаются на дисплеи в значении "---". Если в момент включения вентилятор был обнаружен (обороты превысили 0) и по какой-то причине он был остановлен, то до момента последующего отключения значение 0 будет мигать.

Цвет подсветки может быть выбран из семи различных вариантов, все они есть на фотографиях ниже, там же отражены основные варианты отражения информации. Температура и обороты отражаются на постоянной основе, режимов их отключения или выбора не имеется. Дисплей может похвастаться достаточной яркостью для корректного восприятия информации, при ярком солнечном свете, при изменении угла обзора не бликует, не искажается. Для ночного времени суток возможно, яркость будет немного избыточной :).

К панели подключались все возможные вентиляторы, каких-либо вопросов по мониторингу оборотами и их изменению не возникло. Заявленные напряжения в 3,7–12,0 подтвердились на деле. Температурные датчики «на глаз» показывали корректную температуру – более точного датчика для измерения под рукой, к сожалению не оказалось.

После получения хороших результатов в режиме одного вентилятора на канал, пришло время пущего веселья. Как-никак производитель заявляет о тридцати ватах, для каждого из шести каналов. Как, оказалось, довольно сложно найти переходники для более, чем четырех вентиляторов, но подняв все запасы, удалось подключить четыре 120миллиеметрвоых вентилятора и еще три 140 мм. Результат оказался отличным, просадки по напряжению обнаружено не было, вертушки спокойно регулировались.

Далее, проведя еще один заход по «закромам» была найдена СВО Deepcool Captain 360. Ее подключение так же осуществилось на тот же единственный канал. И опять мы не наблюдали изменения в подаваемом напряжении. После работы в таком режиме в течение тридцати минут, был обнаружен небольшой прогрев транзистора на данном канале, ранее они были холодными.

Идем дальше! На тот же канал была добавочно подключена помпа от комплекта водяного охлаждения EKWB EK-KIT X240, а это EK-DDC 3.2 PWM Elite Edition с заявленным потреблением в 18 ватт, с учетом включения ее в рабочий контур. И только в этой ситуации мы обнаружили провал выдаваемого напряжения, при этом обороты продолжали успешно регулироваться :). Тестовый стенд на этом этапе выглядел следующим образом.

Отдельно отмечу, что при распределении всего этого «добра» + еще несколько вентиляторов по различным каналам, все работало отменно. Нагрев силовых элементов не наблюдался.

Подводя итоги, можно сказать следующее: Reeven SIX EYES II оказался добротным изделием с полной отработкой заявленных характеристик. Он без проблем принимает на свой борт несколько помп водяного охлаждения и обеспечивает питанием не один десяток обычных вертушек. Что в свою очередь делает его хорошим выбором для любителей систем водяного охлаждения или просто пользователей, которые хотят полностью контролировать режим работы своего компьютера. Ну а если в вашей системе находиться всего пара вентиляторов, то подключение их к материнской плате будет более разумным решением, возможно…

С учетом выше сказанного, хочется придраться лишь к нескольким пунктам: отсутствие разветвителей для подключения вентиляторов. С возможностями SIX EYES II они бы явно не помешали в составе комплекта. При необходимости изменить цвет дисплея, придётся обращаться к внутренностям корпуса. Так же, возможно, не всем пользователям придётся по вкусу только один цвет пластиковой панели, но это дело третье…

По результатам обзора Reeven SIX EYES II получает награду Modlabs.net
