А вот здесь нас ожидал настоящий культурный шок. Проектируя карту, XGI как будто решили показать всем, как должен выглядеть видеоадаптер класса hi-end.

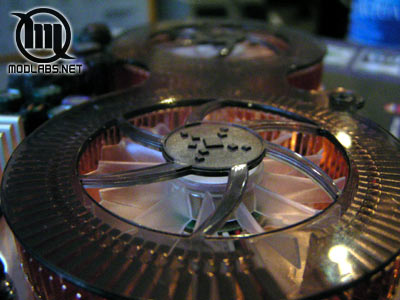

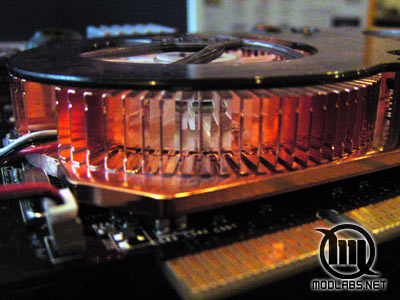

Начнем с системы охлаждения. На лицевой стороне находится массивный полностью медный кулер с двумя вентиляторами, один на оба ядра и восемь чипов памяти. На едином основании из толстой (сравните с 9800ХТ!) медной пластины припаяны два круга из ребер "Orb'ообразных" радиаторов, в центре каждого находится по 50 мм вентилятору с прозрачными лопастями, синей светодиодной подсветкой и наклейкой XGI на роторе.


Поверх радиатора на двух винтах монтируется декоративная акриловая пластина, по совместительству работающая решеткой-грилем и защищающая пальцы нерадивого пользователя.
Сам радиатор крепится к карте четырьмя уже упомянутыми вполне традиционными пластиковыми зажимами. Они, проходя через отверстия в PCB, с обратной стороны прижимают второй радиатор - пассивный для размещенных на тыльной стороне оставшихся восьми чипов памяти. Это не менее массивная и не менее медная пластина с условно-игольчатым (тонкие поперечные прорезы идут по ребрам каждый сантиметр, что тоже увеличивает площадь радиатора, но хуже "нормальной" игольчатости) оребрением высотой в 5 мм.
Учитывая тепловыделение двух ядер и греющейся GDDR-II, такое охлаждение будет не лишним. Впрочем, можно было бы добиться большей эффективности, если заменить две "турбины" на обычное оребрение радиатора плюс 70-80 мм вентилятор. Заодно решилась бы проблема шума - Volari шумит значительно больше охлаждения на картах ATI. Шум сравним с референсным роторным кулером на картах nVidia FX5900/5900 Ultra и FX5800 (не Ultra, до FX Flow еще далеко:)).

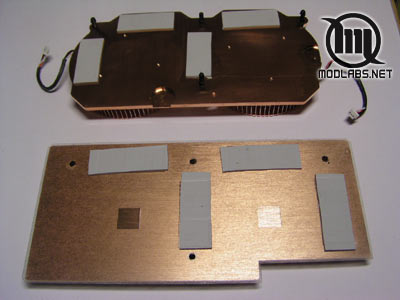

Сняв всю эту конструкцию, обнаруживаем такие "особенности национального охлаждения". Первое: между графическими ядрами и радиатором нанесен слой термоинтерфейса-"жвачки", явно не лучшей производительности. Рекомендуем сразу заменить на вашу любимую термопасту.
Второе: контакт с чипами памяти обеспечивается через толстенные прокладки неизвестных тепловых свойств. Впрочем, тут ничего не поделаешь. Зато прижим таков, что на этих прокладках полностью пропечатывается маркировка чипов памяти.
Третье: с обратной стороны, напротив центров ядер, находятся такие же прокладки, теоретически дополнительно охлаждающие этот важный участок РСВ.
Этим система охлаждения Volari Duo V8 Ultra не оканчивается. Самые греющиеся "силовые" элементы обвязки заслужили отдельные алюминиевые радиаторы, каковых на карте насчитывается аж четыре штуки, все - разных форм и размеров.

После демонтажа (а называть "снятием" несложную, но солидную процедуру удаления кулера на Volari мне стыдно) системы охлаждения перед нашими глазами предстает непривычная картина:

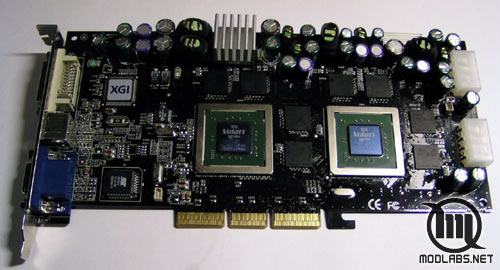

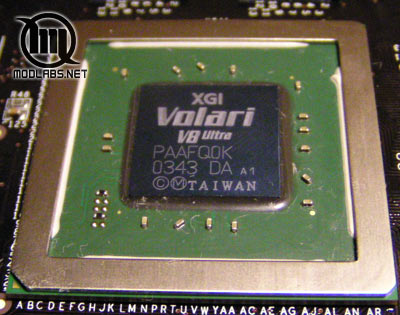

Два чипа. Внешне очень похожи на Radeon'ы R300/350/360, с примерно таким же размером ядра, кучей бескорпусных элементов на зеленом текстолите и совершенно идентичной (уж кто-кто, а мы в этом спецы;)) рамкой вокруг ядра.


Третья строчка означает, что чипы произведены на 43 неделе 2003 года, а попросту - в начале ноября. Частота работы - 350 МГц.

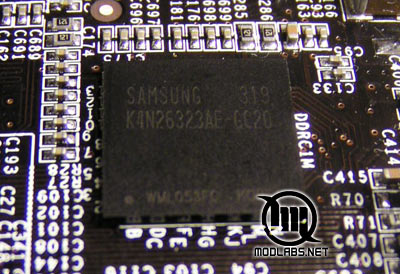

Вокруг каждого ядра, максимально близко к нему, буквой "Г" расположены по четыре чипа GDDR-II памяти Samsung, и по столько же - с обратной стороны. Таким образом, 256Мб распределены по 16 чипам. В соответствии с маркировкой, время доступа равняется 2.0 нс, то есть штатная частота работы 1ГГц DDR. Реальные частоты, прошитые в BIOS - 450(900)МГц.

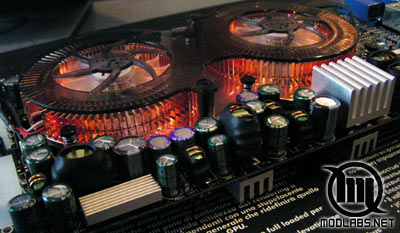

Весьма любопытно выглядит сама плата. Судя по фотографиям, это точная копия референсной платы XGI, но черного цвета (ранние сэмплы были зелеными). Ее размеры чуть больше GeForce FX5900. Несмотря на большую площадь, из-за массивного кулера всю обвязку пришлось размещать близко к верхнему краю. Катушки с резиновой изоляцией напоминают военную технику:), если честно я впервые вижу такие на компьютерном продукте. А количеству "банок" конденсаторов позавидовали бы и некоторые материнские платы.

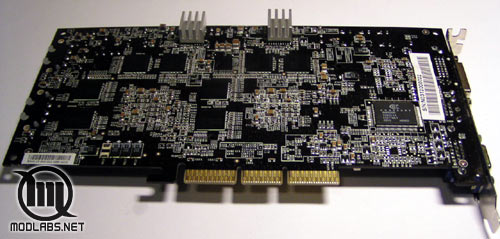

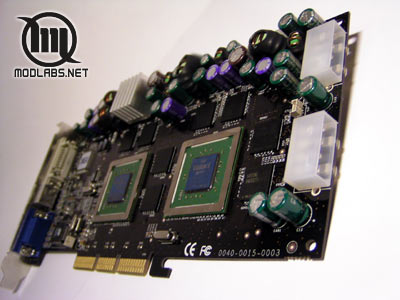

Впрочем, глядя на заднюю часть РСВ, становится понятно, зачем все эти элементы цепей питания... ДВА разьема Molex, для раздельного питания обоих чипов, однозначно говорят о страшной прожорливости Volari Duo V8 Ultra. Между прочим, производитель указывает в качестве минимальных требований наличие 400Вт блока питания.

На плате разведены традиционные 1x D-Sub + 1x DVI выходы на мониторы, а между ними разместился разьем, отвечающий за VIVO.

Общее ощущение, которое возникает, когда реально берешь карту в руки - вот он, хай-энд! Каждый дюйм Volari так и говорит, обращаясь к конкурентам в лице ATI и nVidia: "Учитесь, господа инженеры, делать Продукты с большой буквы!". Тесты производительности еще впереди, и, ознакомившись с обзорами наших коллег, уже понятно, что там не все так радужно - это подтвердится и нашими собственными результатами. Но Duo V8 Ultra уже на этом этапе должен был бы заслужить приз за полное соответствие с идеалами продукта для энтузиастов. Более того, такие карты вряд ли станут распространенными, так что обладание старшим Volari - предмет гордости коллекционера:) Раритетная карта с очень правильным... духом, что ли.
