Сегодня в 8:00 по московскому времени (или в 7:00 по киевскому) состоялся долгожданный официальный анонс новой платформы компании Intel - LGA 1156 на базе P55 и первых процессоров Lynnfield для нее.
Со сроками анонса новых четырёхъядерных процессоров Lynnfield мы уже были знакомы достаточно давно, поскольку в роадмапе Intel значилась вторая неделя сентября, которая благополучно наступила. Как не стремилась Intel перекрыть утечки информации при помощи NDA, коробочные версии процессоров в исполнении LGA 1156 стали появляться сначала в китайской рознице, а потом, постепенно, география их распространения покрыла многие страны (в том числе и Россию). Негодование со стороны Intel не было предела, но, интригу сохранить не удалось.
С грядущим появлением нового семейства процессоров и торговых марок Core i3 и Core i5 возникла некоторая путаница в модельных рядах, рейтингах и рыночной ориентации платформы. Действительно, во всем многообразии новых наименований моделей и некоторых нюансах, связанных с их поддержкой со стороны материнских плат сразу разобраться достаточно сложно.
Давайте же попытаемся немного прояснить ситуацию.
НОВОЕ СЕМЕЙСТВО ПРОЦЕССОРОВ
Core i7 – пока остается в лидерах…
Начнем, собственно, с новой идеологии, которая регулирует принадлежность процессора к тому или иному семейству. Определяющую роль для десктопных процессоров будет играть количество виртуальных и физических ядер. Процессоры серии Core i7 должны иметь восемь виртуальных ядер и четыре физических, в то время как мобильные Core i7 будут представлены и двух- и четырехъядерными моделями с поддержкой Hyper-Threading.
Две модели Lynnfield с рейтингами 870 (2.93 ГГц) и 860 (2.8 ГГц) соответственно будут относиться к семейству Core i7, благодаря поддержке технологии Hyper-Threading. Младшая модель с рейтингом 750 и частотой 2.66 ГГц будет лишена поддержки этой технологии, и потому будет относиться к серии Core i5. Все анонсируемые процессоры Lynnfield будут поддерживать двухканальную память DDR3-1333 и обладать 8 Мб кэша третьего уровня. Их термопакет будет лежать в пределах значения TDP 95 Вт.
Core i5/Core i3 – кто такие?
Для попадання под знамена Core i5 настольные и мобильные процессоры должны иметь не менее двух физических ядер при четырёх виртуальных. Однако четырехъядерные процессоры Core i5 поддерживать Hyper-Threading не будут. Поддержка технологии Turbo Boost является обязательной для обоих семейств Core i7 и Core i5.
Процессоры Core i3 будут обладать четырьмя логическими ядрами при двух физических, а также иметь интегрированное графическое ядро. Турбо-режим поддерживаться не будет.
А что же Bloomfield?
По данным нашим коллег с американских «железных» сайтов, процессоры на ядре Bloomfield в исполнении LGA 1366 останутся принадлежать семейству Core i7-9xx.
Сама платформа LGA 1366 успешно продолжит свое существование для нынешнего топового Core i7-975 Extreme Edition и его будущих шестиядерных преемников Gulftown, выход которых состоится в 2010 году. Что касается текущего года, то на него также намечены обновления в модельном ряду Bloomfield. Уже в текущем квартале будет анонсирован процессор Core i7-960 (3.2 ГГц), который будет стоить $562 и сменит Core i7-950 (3.06 ГГц). Также готовится замена и для «бюджетного» Core i7-920 (2.66 ГГц). Ему на смену придет Core i7-930 (2.8 ГГц) на новом степпинге.
Процессоры Lynnfield, относящиеся к семейству Core i7 будут иметь иной конструктив – LGA 1156, поэтому пересекаться с Bloomfield не могут и не будут, а, соответственно, ни о какой прямой конкуренции между ними речь идти не может.
Когда ожидать?
Теперь о графике анонсов данных процессоров. Для этого удобно привести слайд из презентации Intel:
Итак, в начале сентября текущего года появляются десктопные Lynnfield, а несколькими неделями позже – их мобильные аналоги Clarksfield (уровень TDP 45 - 55 Вт ). Эти процессоры, как мы знаем, выполнены по технологическим нормам 45 нм и представляют поколение Nehalem. Представители следующего поколения Pineview - процессоры Clarkdale (техпроцесс 32 нм) и их мобильные собратья Arrandale увидят свет в первом квартале 2010 года, предположительно презентация состоится в рамках ежегодной выставки CES в Лас-Вегасе.
СИТУАЦИЯ С НОВОЙ ПЛАТФОРМОЙ
Одновременно с процессорами Lynnfield сегодня был представлен и новый набор системной логики Intel P55 PCH. Он теперь будет состоять из одной единственной микросхемы, выполняющей функции южного моста. Контроллер памяти располагается на кристалле процессора.
Тем, кто поспешат приобрести новые материнские платы на базе чипсета Intel P55 с разъёмом LGA 1156, следует знать небольшой нюанс: далеко не каждая плата с LGA 1156 будет работать с 32 нм процессорами Clarkdale, обладающими встроенным графическим ядром. И это вполне понятно – зачем каждому производителю закладывать во все материнские платы на базе Intel P55 избыточную функциональность в виде поддержки графической подсистемы, а, соответственно, и разнообразных современных портов вывода на мониторы, и, кроме того – более совершенного стандарта питания? Все это, несомненно, приведет к достаточно высокой конечной стоимости итогового продукта и поставит крест на его возможной ориентации в бюджетный сектор. Можно предположить, что для массового перехода на Clarkdale в следующем году будет предложен другой чипсет. Тем временем, поддержку Clarkdale будут обеспечивать лишь топовые и максимально оснащенные модели материнских плат из ряда Р55. Например, такие, как героиня нашего сегодняшнего обзора – MSI P55 GD-80. Как раз самое время перейти к ее представлению. Но сначала кратко ознакомимся с образцом процессора Core i5 750.
Процессор CORE i5 -750
Поступивший к нам на тест инженерный образец процессора Core i7 -750 степпинга В1 основан, как уже было сказано, на 45 нм ядре Lynnfield, имеет полноценных 4 ядра, но лишен поддержки функции Hyper-Threading. Номинальное напряжение ядра процессора составляет 1.24 В (мин 0,94 В). По сравнению с процессорами Bloomfield объем кэш-памяти неизменен: 4х32 Кб для инструкций и данных (L1), по 256 Кб кэш-памяти второго уровня на каждое ядро и общий кэш L3 для всех ядер объемом 8Мб.

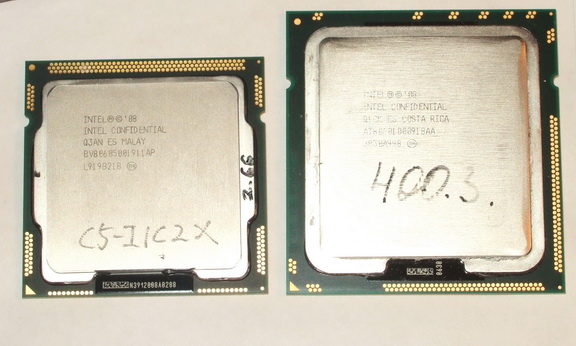

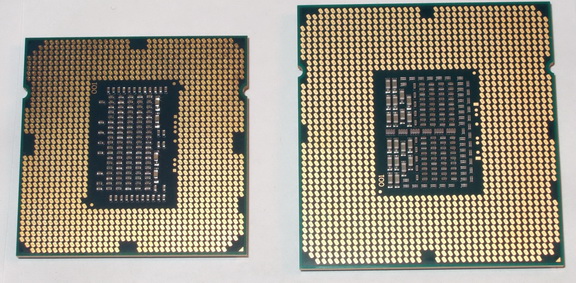

Как видим, размеры процессоров с конструктивным исполнением Socket LGA 1156 из-за новой компоновки несколько меньше размеров CPU своих старших собратьев, рассчитанных на Socket LGA 1366:
Максимальный множитель процессора – 21. Набор поддерживаемых инструкций остался неизменным. Процессор работает с памятью DDR-3 в двухканальном режиме.
Основные характеристики материнской платы MSI
Внешний вид.
MSI P55-GD80 поставляется в большой яркой упаковке, дизайн которой выполнен с некоторым «намеком на Формулу 1»:

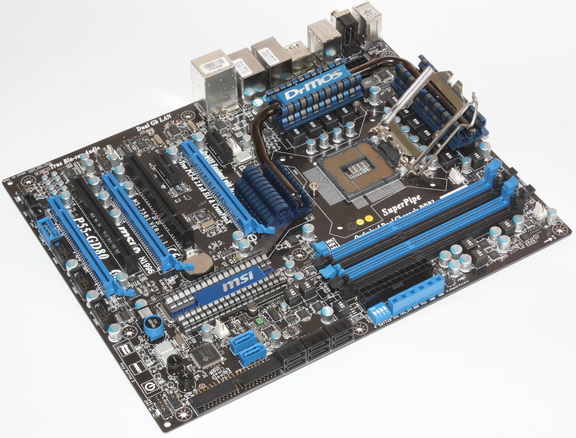

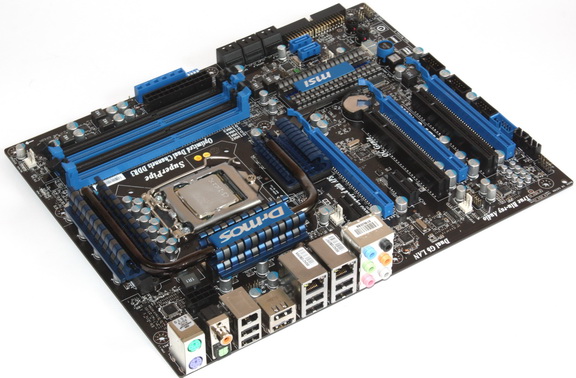

Материнская плата выглядит действительно впечатляюще - все (в т.ч. разводка и компоновка) выполнено аккуратно, продумано и на уровне, характерном для топовых моделей.
Спецификация
Поддержка процессоров:
· Разъем: Socket LGA 1156
· Тип: Intel Core i7/Core i5 (45 нм), Intel Core i5/Core i3 (32 нм)
Чипсет:
· Intel P55 PCH
Подсистема памяти:
· 4 х 240-pin DDR3 DIMM (Поддержка dual channel 128-bit )
· Поддержка: DDR3 1600(O.C.)/1600/1333/1066 MHz; non-ECC, unbuffered
· Пропускная способность: до 21 ГБ/сек (1333MHz)
· Максимально возможный объем: 16 ГБ
Слоты расширения:
· 3 х PCI Express х16 (v 2.0)
· 2-way CrossFire в режиме x8/x8; 3-way CrossFire в режиме x8/x8/x4
· 2х PCI
· 2х PCI Express x1
Аудио:
· восьмиканальный аудио кодек Realtek ALC889 HD Audio
Сеть:
· контроллер Marvell 88E8056 PCIE Gigabit LAN
Дисковая подсистема:
· Поддержка до 8 SATA устройств (пропускная способность до 3Gb/s)
· Поддержка RAID –массивов 0/1/0+1(10)/5/JBOD/AHCI
· 1х IDE порт с поддержкой подключения двух устройств (up to UltraDMA 133Mbps)

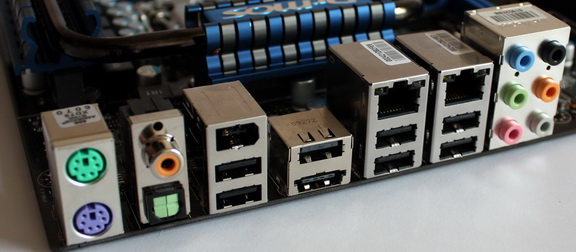

Интерфейсы ввода-вывода (I/O):
· 1х mini-DIN-6 PS/2 - порт для подключения манипулятора "мышь"
· 1х mini-DIN-6 PS/2 - порт клавиатуры
· 1х оптический выход S/PDIF
· 1х коаксиальный порт RCA S/PDIF
· 8х USB 2.0/1.1 порт
· 2х RJ45 LAN - сетевой порт
· Аудио входы/выходы: Center/subwoofer, rear R/L, side R/L, Line-in, Line-out (front R/L) и mic-in
· 1х IEEE1394 порт FireWire
Внутренние разъемы :
· 3 х коннектора для 6 дополнительных внешних USB 2.0 портов
· 1 х COM-порт
· 1х front audio коннектор
· 2х CD-in коннектор
· 1х IrDA коннектор
· 1х CIR коннектор
· 1х floppy коннектор
Разъемы питания:
· 1х коннектор питания 24-pin ATX
· 1х коннектор питания 8-pin 12 В
· Разъемы питания для подключения 5-ти вентиляторов
PCB:
· Форм-фактор - ATX
· Габариты - 24.5 см (9.64") x 30.5 см (12")
Внешний вид и комплектация

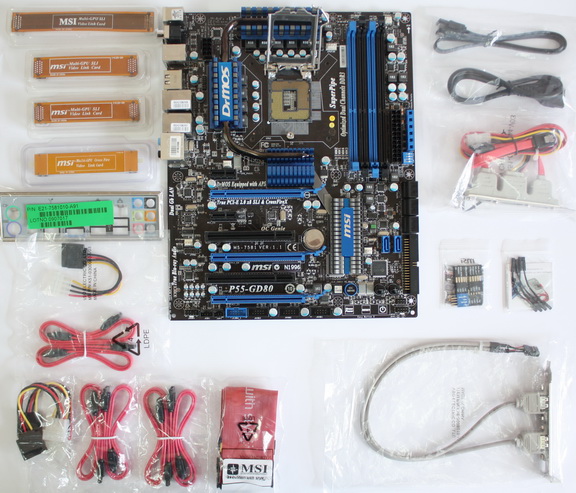

В коробке были обнаружены:
1. Материнская плата.
2. Инструкция пользователя.
3. Диск с драйверами и утилитами.
4. Заглушка для портов ввода - вывода.
5. Кабель SATA – 4 шт.
6. Переходник питания Molex – SATA – 3 шт.
7. Шлейф для устройств IDE – 1шт.
8. "Мостик" для организации SLI – 2 шт.
9. "Мостик" для организации CrossFire - 2 шт.
10. Удлинитель USB – 1 шт.
11. Заглушка на заднюю панель для дополнительных USB.
12. Заглушка на заднюю панель для подключения eSATA.
13. Съемная пин-панель для удобства подключения кнопок POWER, RESER и т.д.
14. Огромное количество различной документации.
Как видим, комплектация платы более чем щедрая. Кроме, собственно, самих аксессуаров, присутствует целая пачка различной документации и пестрой рекламной полиграфии – сам мануал, подробная техническая документация с обзором новых технологий, отдельное руководство по разгону на базе данной материнской платы, а также гид по MSI OC Genie и плакат с разрисовкой основных функций и описанием назначения всех пинов и разъемов (quick guide) и даже оверклокерский «паспорт» - для занесения результатов разгона.
Особенности конструкции

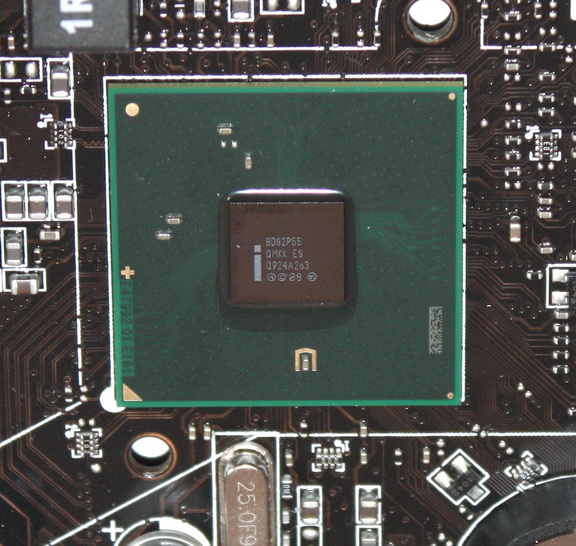

Благодаря перекочевавшему в CPU контроллеру памяти, набор системной логики Р55 представлен на материнской плате единственной микросхемой, выполняющей функции южного моста и управления периферией.

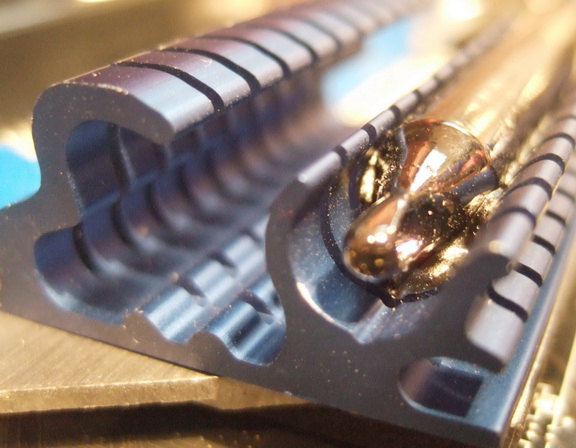

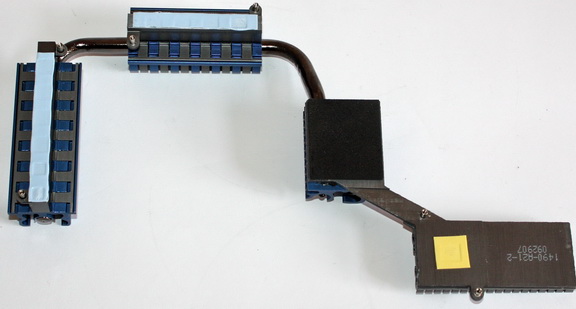

Уникальная фирменная система охлаждения SuperPipe состоит из четырех массивных радиаторов и одной большой анодированной тепловой трубки. Однако ошибочно полагать, что центральная часть СО – самый крупный радиатор - охлаждает микросхемы. Он служит для дополнительного отвода тепла от силовых элементов системы питания в менее чувствительные области.

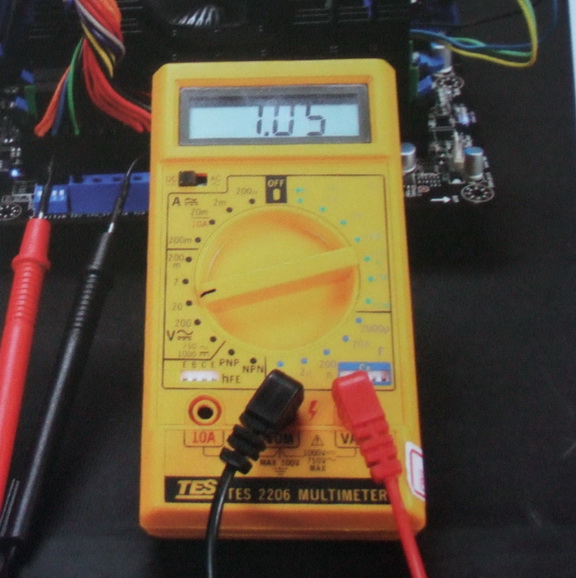

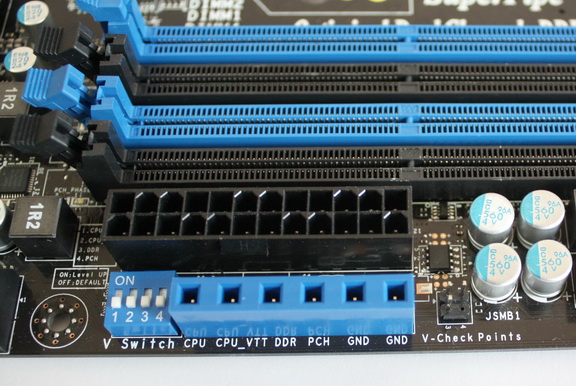

Отличный подарок оверклокерам – панель с контактными точками MSI V-Check Points, позволяет считать контрольные значения различных напряжений, используя мультиметр. Слева от блока контрольных точек расположено несколько DIP-переключателей, которые служат для разблокирования более высоких значений напряжений в BIOS материнской платы.

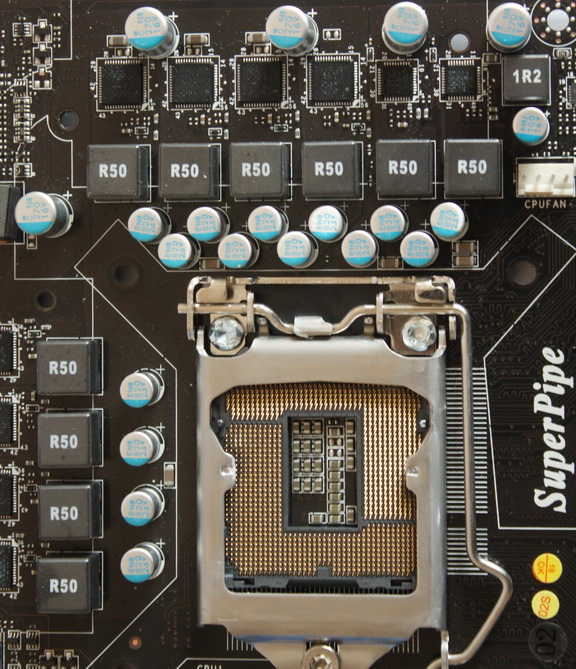

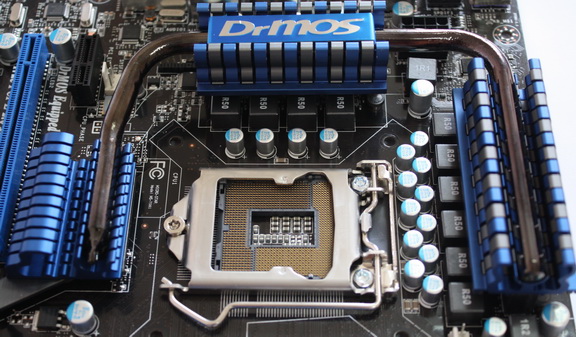

MSI применила классический восьмифазный дизайн схемы питания материнской платы. Необходимо отметить, что в качестве мосфетов применены специальные силовые компоненты DrMOS (Driver -MOSFET), каждый из которых имеет интегрированные на одном кристалле два мосфета и контроллер, управляющий их работой и режимами энергосбережения.
Кроме, собственно, эффекта от power-saving компоненты DrMOS обладают в 4 раза большей (примерно 1000 КГц) скоростью переключения (switching frequency ), чем обычные MOSFET. Это обеспечивает дополнительную стабильность системы питания при оверклокинге.

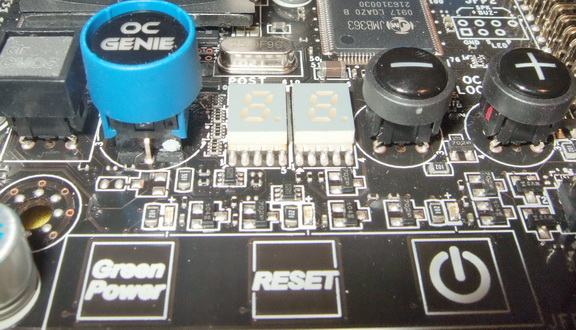

Функцией OC Genie управляет специальная микросхема, которая выполняет автоматический разгон системы, повышая значение базовой частоты BCLK. Очень полезная функция для тех, кто только начинает постигать азы оверклокинга. Рядом с кнопкой OC Genie расположены и остальные полезные органы управления – сенсорные кнопки Power и Reset с яркой подсветкой, а также кнопка Green, активирующая энергосберегающий режим, обычная кнопка обнуления CMOS и две клавиши Direct OC, позволяющие менять частоту BCLK прямо из ОС с шагом 1 МГц.

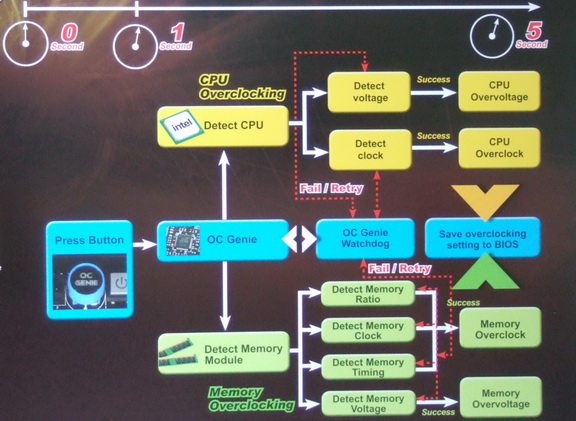

Принцип работы технологии OC Genie качественно проиллюстрирован на следующем слайде:
BIOS
Текущий BIOS версии 1.1B2 основан на микрокоде AMI и содержит огромное число всевозможных настроек и особенностей.
Некоторые из них ожидают нас прямо в главном меню. Нажав F4, получим доступ к CPU Spec – таким образом можем узнать подробные характеристики установленного процессора. Нажав F5, запускаем утилиту Memory-Z – полная информация о памяти, таймингах, субтаймигнах и профилях XMP.

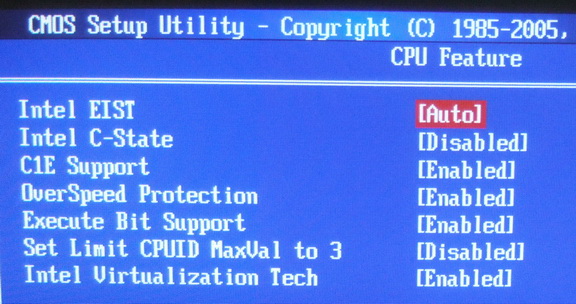

Раздел CPU Feature - управление дополнительными функциями процессора. Тут новинка - OverSpeed protection CPU. При форсировании системы ее необходимо отключить – еще одна защита от переразгона.

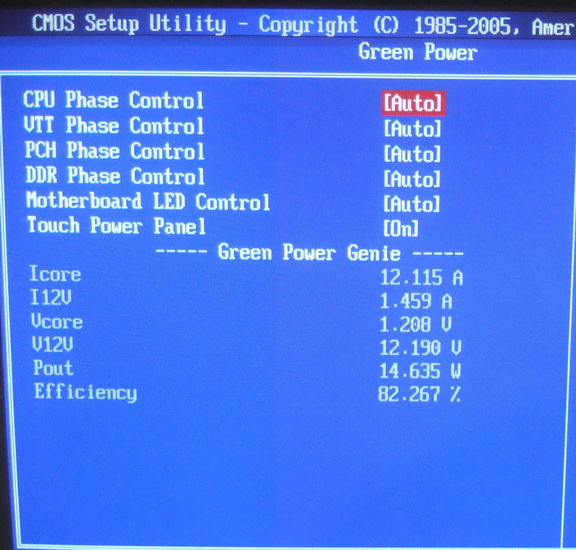

«Зеленый» раздел GreenPower посвящен энергосберегающим настройкам системы. Тут можно задать количество фаз питания, которые будут использовать процессор, память и чипсет. Ведется мониторинг основных значений токов и напряжений в системе питания, а также показывается выходная мощность процессора.

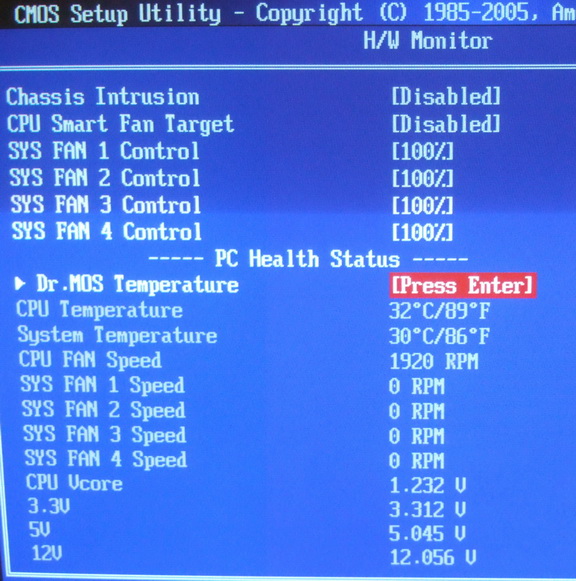

Раздел аппаратного мониторинга H/W Monitor особо не нуждается в комментариях - контроль скорости вращения четырех вентиляторов и основных напряжений в системе.

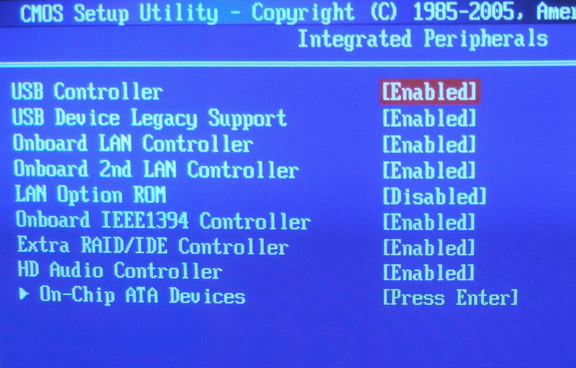

Integrated Peripherals – управление различными контроллерами.

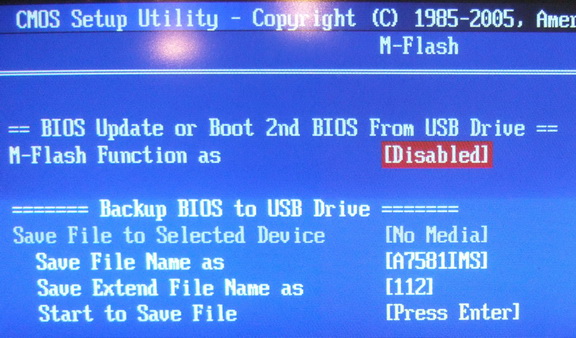

Раздел M-flash – еще одна новинка. Теперь ваш flash-драйв может стать дополнительным резервным носителем BIOS`a. Достаточно вставить флешку в USB и воспользоваться функцией Backup BIOS to Flash drive из этого раздела. При активации M–flash, во время старта материнская плата будет грузить BIOS именно с флеш-накопителя. Очень просто и полезно.

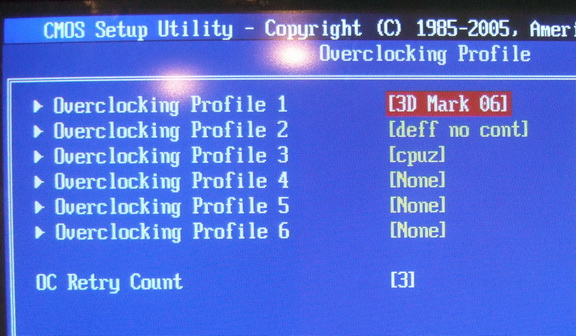

Раздел Overclocking Profile позволяет сохранять до шести (!) профилей разгона с подробным описанием, а также задавать количество попыток загрузки выбранного.

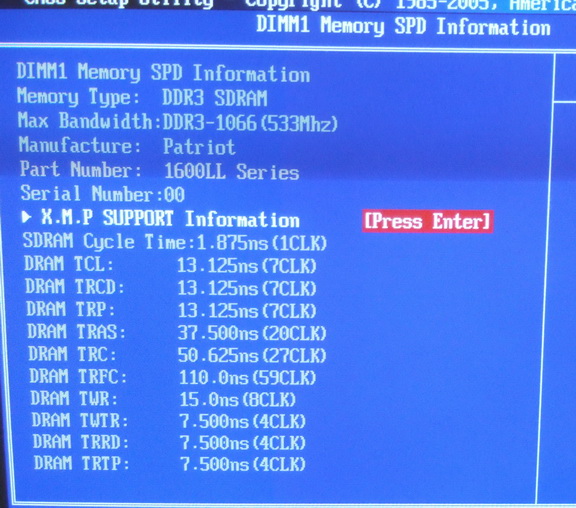

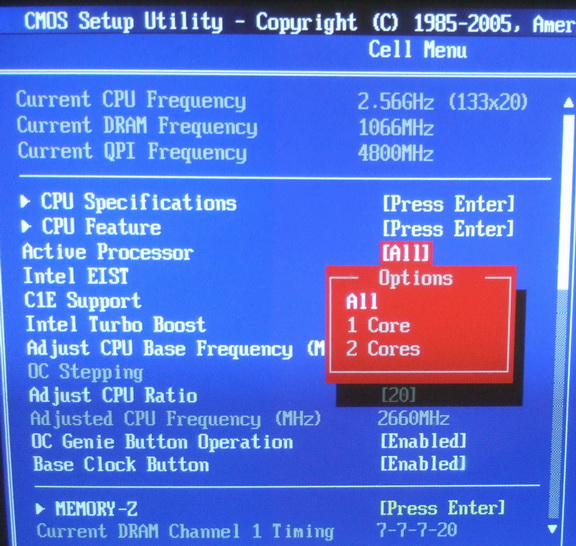

Cell Menu – в этом меню, имеющем много дополнительных подразделов, традиционно собрано огромное количество всех необходимых функций и настроек для разгона. Из особенностей – возможность задавать число активных ядер, включение/выключение OC Genie, режима Turbo, выставлять частоту загрузки системы отдельно от фактической частоты и т.п.
Несмотря на достаточно раннюю версию, прошивка в ходе тестирования платы функционировала стабильно, явных проблем замечено не было.
Тест-драйв материнской платы и процессора
Имея в распоряжении минимум времени на общение с новой платформой, мы воздержались от проведения испытаний с экстремальным разгоном. Было решено провести оценочный прогон в популярных классических бенчмарках в номинале и на максимально стабильном значении тактовой частоты процессора при штатном воздушном охлаждении. В качестве эталона сравнения выступала платформа LGA 1366 с самым доступным под нее процессором - Core i7 920.
Конфигурация тестового стенда:
· Процессор: Intel Core i5 750 2.66 GHz / Core i7 920 2.66 GHz
· Материнская плата: MSI P55-GD80 / DFI LanParty X58
· Память 3x1Gb PATRIOT Viper Series XMP DDR3-1600 @8-8-8-24
· Видео: EVGA GeForce 260 GTX 216p 896Mb DDR3
· Блок питания: IKONIK Volcano 650W
· Охлаждение:
--> Стандартный боксовый кулер от Intel
-->Термоинтерфейс - КПТ-8
· ОС Windows XP SP3. Драйвера видео - ForceWare 190
Методика тестирования
Каждый тест прогонялся три раза, в итоговую таблицу записывалось среднеарифметическое значение. Температура в помещении поддерживалась с помощью кондиционирования на отметке 24 °С. Мониторинг температуры процессора осуществлялся утилитой Core Temp 0.99.5 (последней доступной на момент тестирования версией ).
Разгон процессоров осуществлялся путем поэтапного повышения опорной частоты BCLK с последующей проверкой на стабильность.
Первый прогон тестов проходил в номинальном режиме работы – на частоте 2.66 ГГц. Частота 4.2 ГГц была выбрана для тестирования быстродействия при разгоне.

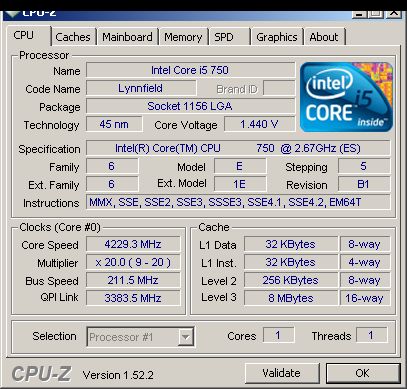

Максимально стабильная отметка, которую смог покорить наш процессор при использовании данной системы охлаждения, проходя тесты со 100% загрузкой всех ядер, составила 4229 МГц.

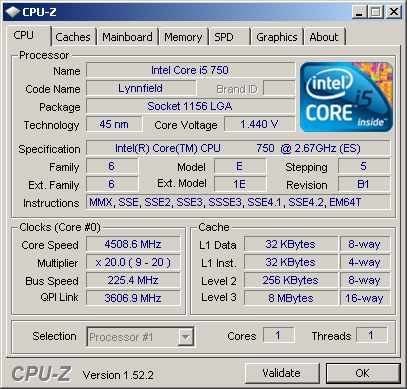

Максимальная частота, на которой удалось загрузить ОС и "снять скрин", составила 4508 МГц.
Мы также проверили в действии работу фирменной технологи автоматического разгона MSI OC Genie. Активировав эту функцию, материнская плата самостоятельно смогла разогнать процессор до 3,5 ГГц и автоматически подстроить все необходимые параметры. Неплохой результат!

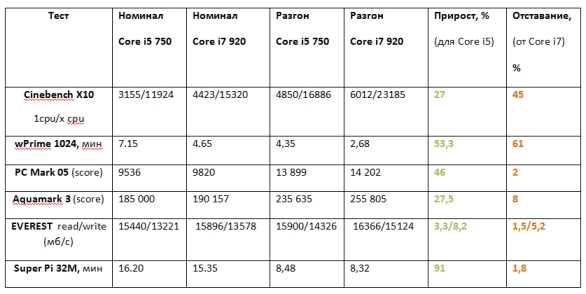

Итоговая таблица результатов тестирования:
ВЫВОДЫ
Существенная разница в результатах заметна лишь в приложениях, умеющих эффективно использовать многопоточность – тут дополнительные виртуальные ядра Bloomfield полностью себя оправдывают. Однако, таких реальных задач на данный момент не так много, а в обычных ситуациях отставание Lynnfield измеряется несколькими процентами и в работе будет практически незаметным. При прочих равных условиях, Bloomfield все же имеет едва заметное преимущество за счет более быстрого трехканального доступа к памяти.
“ЗА”:
1. Отлично оснащенная материнская плата с богатыми возможностями и достойной комплектацией.
2. Цена процессора ($195). Показывая приличный уровень производительности, сравнимый во многих задачах со старшими собратьями, младшие представители Nehalem наконец-то сами станут более доступными по цене и платформа на их основе в целом.
3. Умение платы неплохо автоматически разгонять процессор.
«ПРОТИВ»:
1. Затраты в связи с необходимостью перехода но новую платформу. Но это не касается тех, кто будет покупать или собирать новую систему с нуля. А в остальном, учитывая функциональность и позиционирования продукта – недостатков нет.

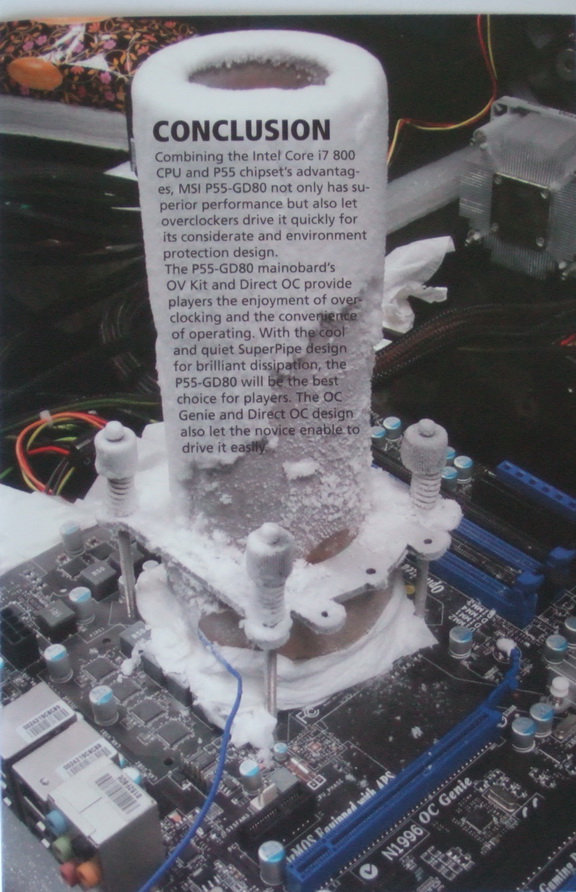

В окончании, хотелось бы привести забавную фотографию из мануала по разгону:
Рекламная надпись на картинке гласит о том, что, используя процессоры Core i7 8xx вместе с материнской платой MSI Р55 GD-80, максимальную производительность и функциональность получат не только профессионалы, но и новички. Технологии Direct OC и OC Genie смогут без проблем разогнать систему и почувствовать себя «на высоте».
Ну, наверное, пиар-менеждеры MSI забыли напомнить вам, чтобы используя данную плату при экстремальном разгоне вы все-таки позаботились о качественной теплоизоляции стакана и околосокетного пространства и данная картинка не повторилась у вас в жизни :-). Это бесспорно продлит вам радость от эксплуатирования вашей новой материнской платы.
Сомнений нет - продукт удался и в полной мере смог украсить выход новой платформы.
Администрация сайта ModLabs.net выражает благодарность украинскому представительству компании MSI за предоставленную на тестирование материнскую плату MSI P55-GD80 и процеcсор Core i5-750.
