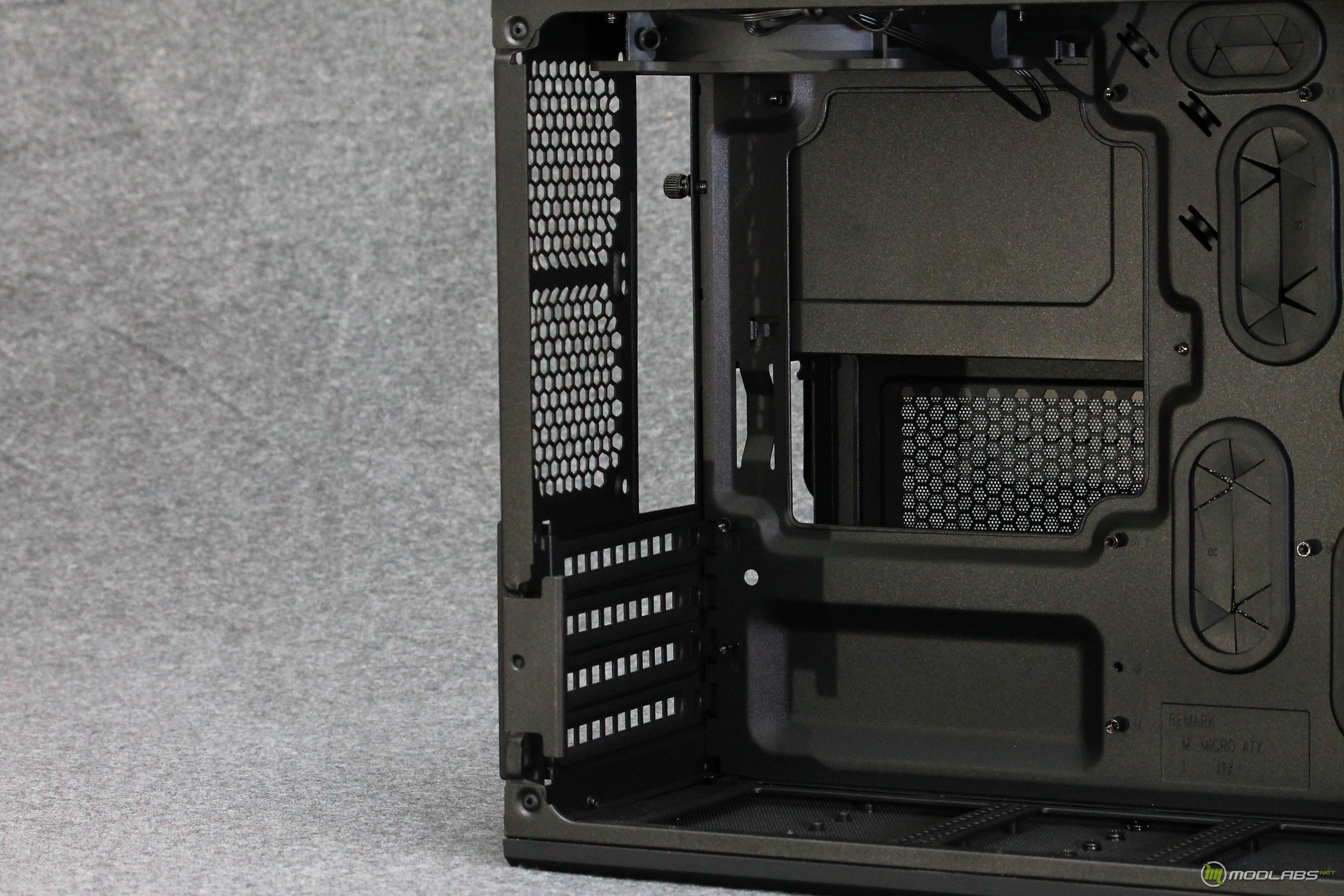

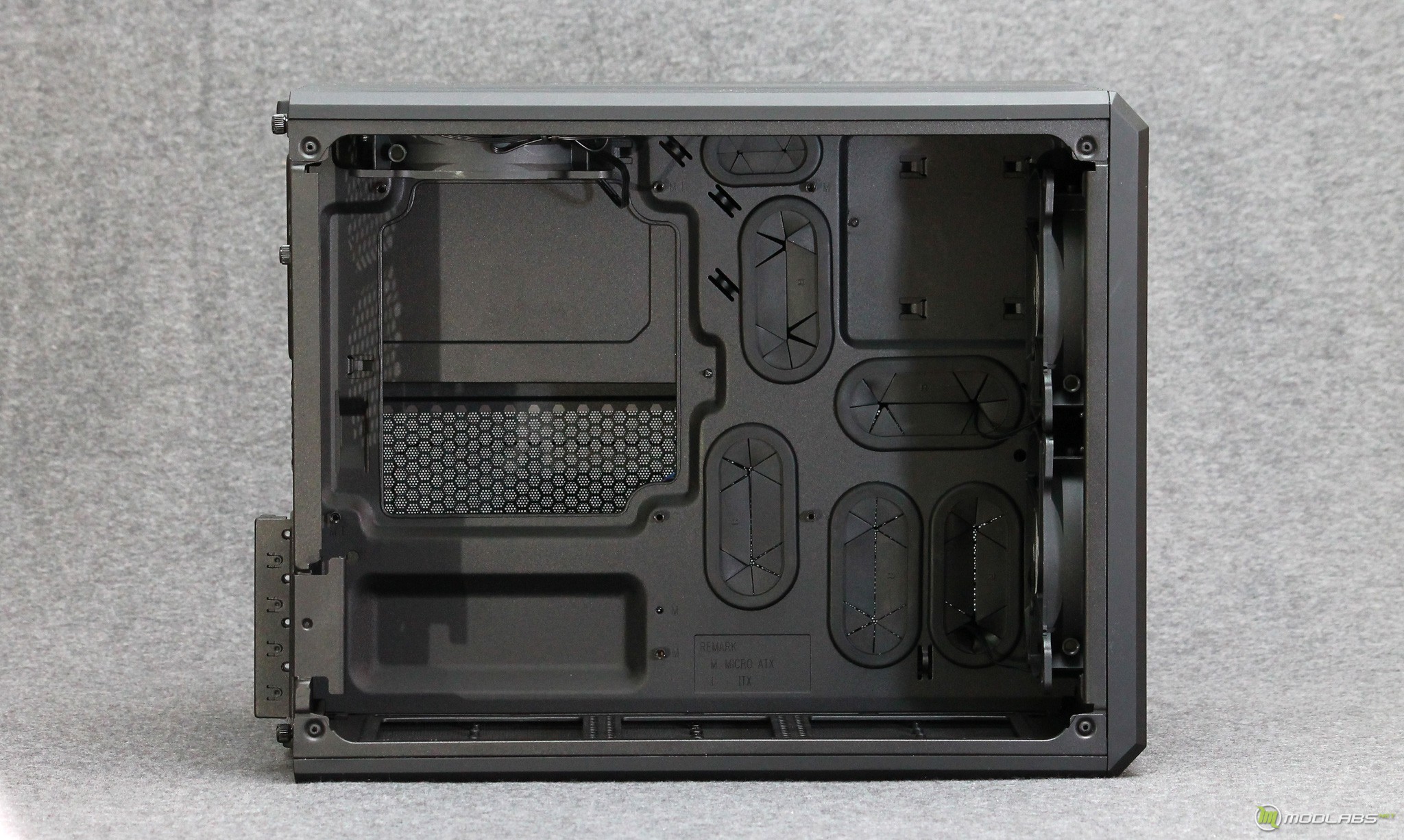

Как уже упоминалось, внутренняя составляющая Corsair Air 240 разделена на два функциональных отсека. В данном случае роль разграничивающей перегородки выполняет так называемый поддон для установки материнской платы. Герой сегодняшнего обзора может принять на свой борт материнские платы форм-фактора MicroATX и Mini-ITX.

В пустом корпусе, без каких-либо радиаторов водяного охлаждения можно установить две видеокарты длинной до 290. При этом стоит учитывать, что для видеокарты, как и процессорного радиатора максимальная высота находится в рамках 120 миллиметров. В случае с процессором высота процессорного кулера является актуальным вопросом, а вот о высоте видеокарты можно позабыть.

По заявлению производителя Corsair Air 240 относится к группе корпусов, при использовании которых можно реализовать систему с очень мощным воздушным потоком. Для этого 240'вой располагает достаточным количеством посадочных мест под вентиляторы.

Первой площадкой, о которой мы уже упоминали, является место для двух 80 мм вентиляторов на задней панели. Довольно интересно увидеть данный форм фактор в наше время, однако для компактных систем это является вполне стандартным подходом.

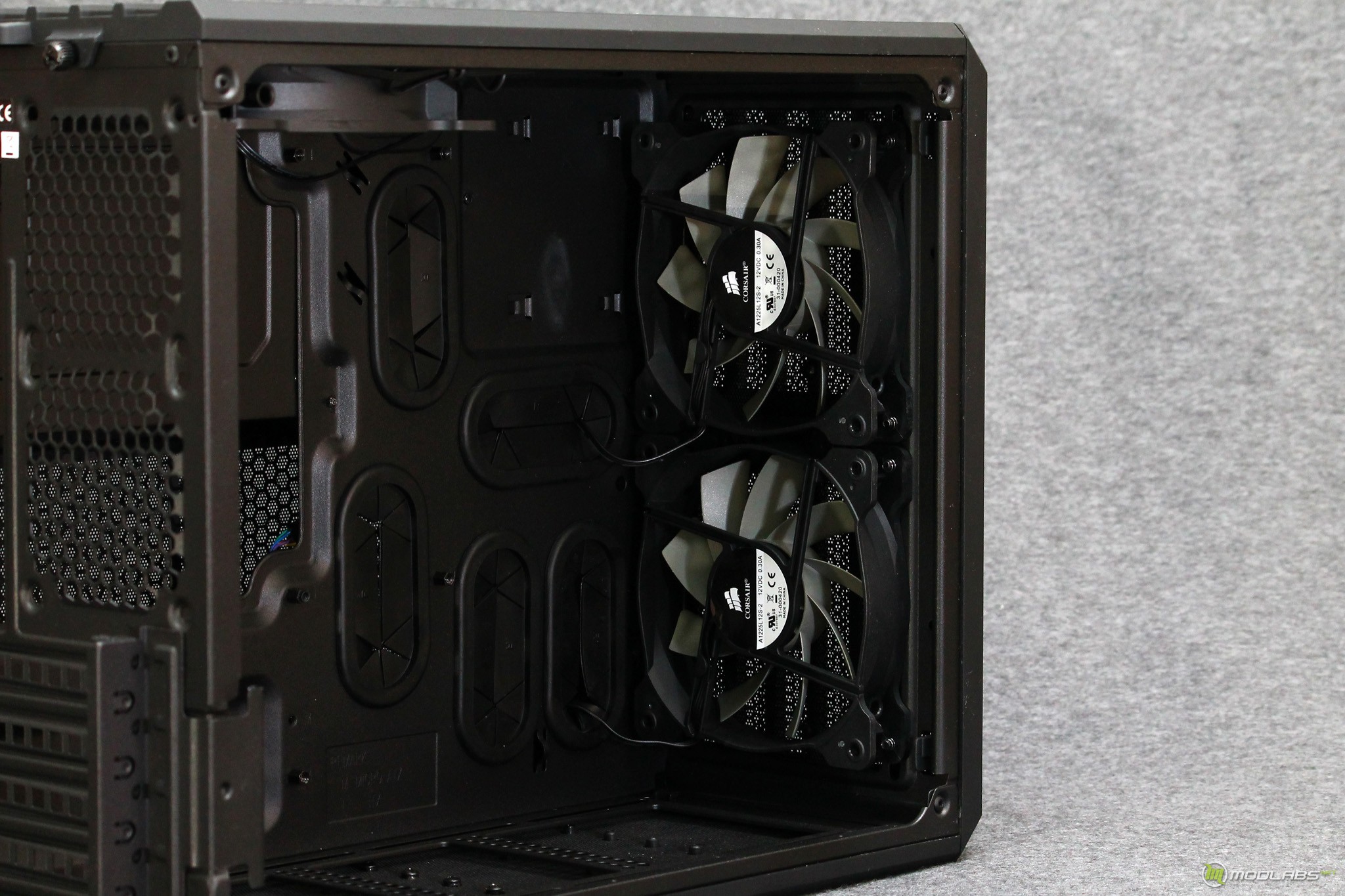

Лицевая сторона располагает парой посадочных мест под две привычные взгляду стодвацатки. По умолчанию здесь предустановлена пара Corsair A1225L12S-2.

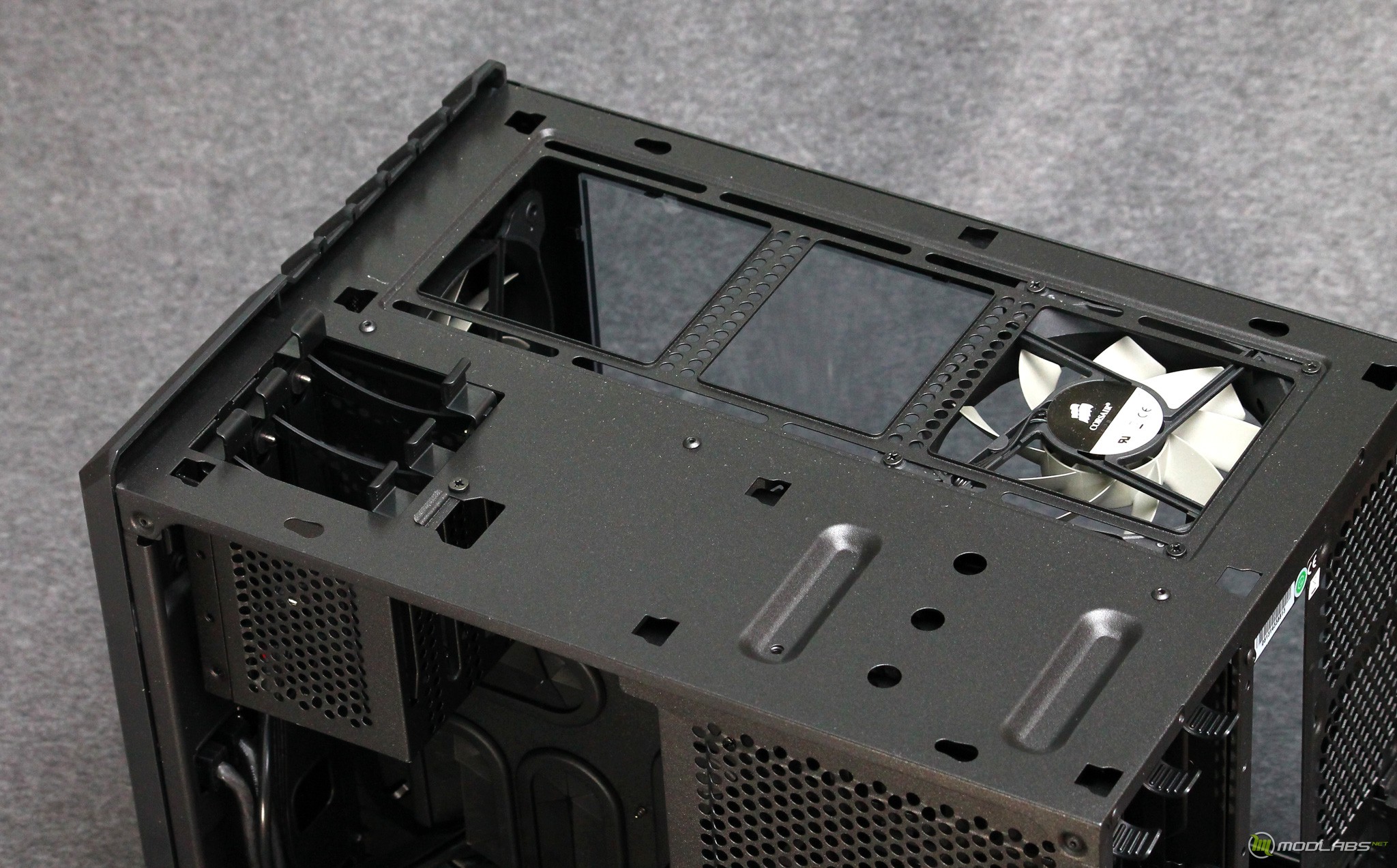

Аналогичная стодвацатка в одиночестве расположена на верхней грани, рядом есть вакантное место еще для одной. Нужно отметить интересный подход к реализации посадочного места, оно строго не зафиксировано, вентиляторы могут быть сдвинуты по ходу направляющих в ту или иную сторону.

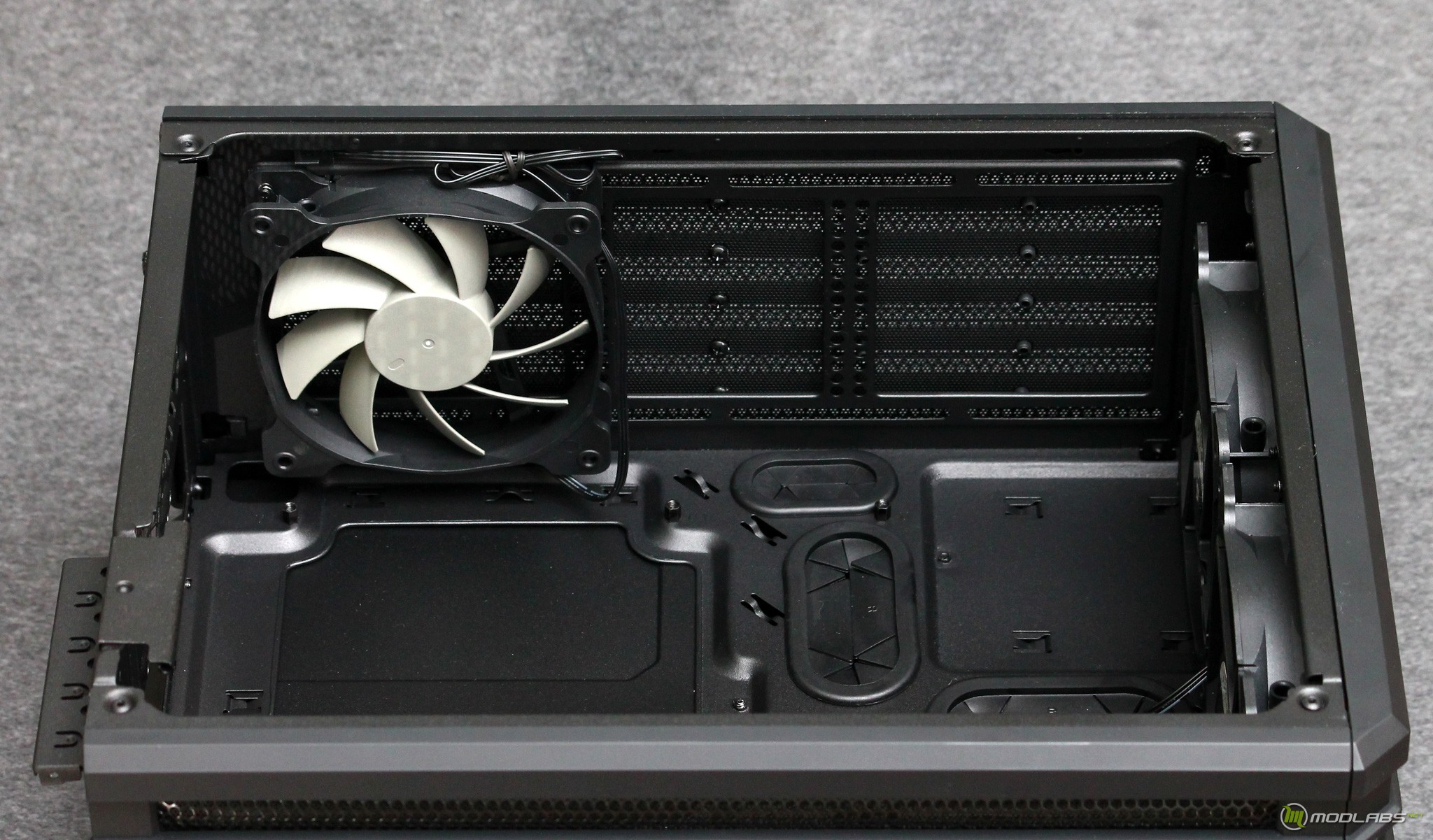

Аналогичное посадочное место под еще две стодвацатки находится на нижней панели (или боковой в зависимости расположения корпуса). Нужно признать, что возможность перемешать позицию вентилятора очень удобна, можно направить поток воздуха более правильно.

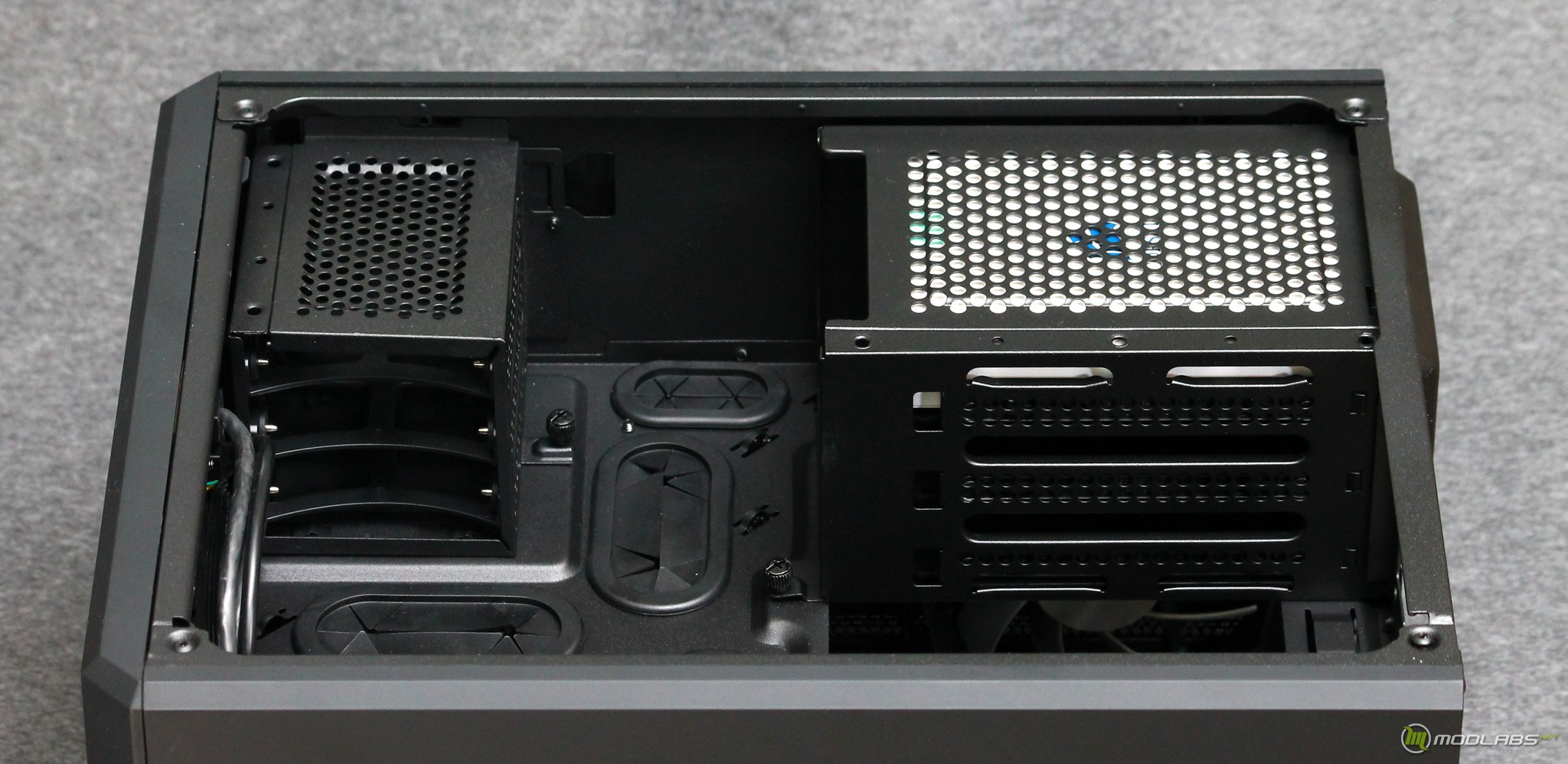

Второй раздел корпуса изначально выглядит довольно пустынным, но поверьте мне, ситуация изменяется после сборки системы. Блок питания и большая часть его кабелей будут занимать множество имеющегося места, а в случае установки помпы и расширительного бочка для системы водяного охлаждения все становится еще интереснее.

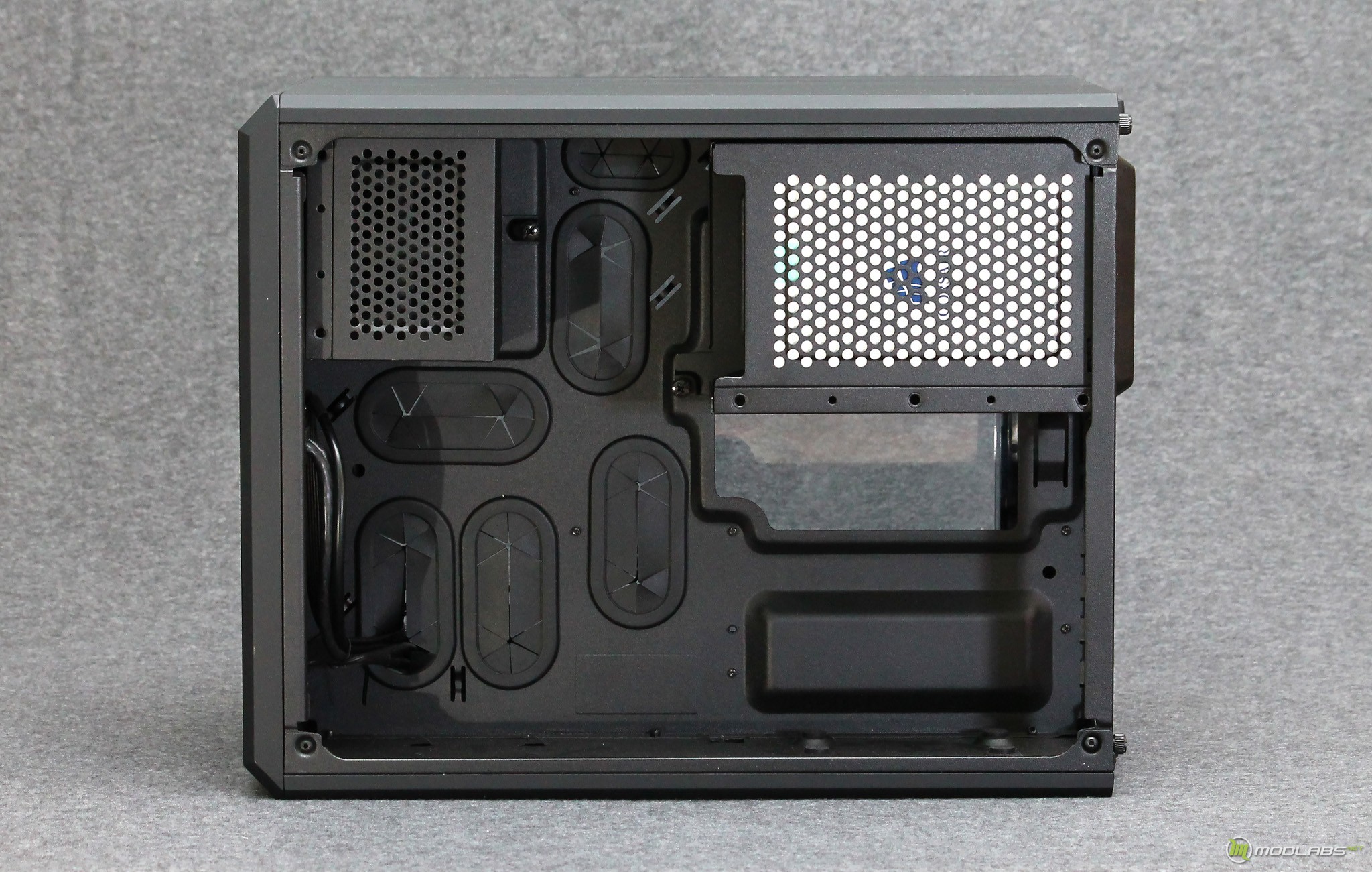

Кстати, для взаимодействия с основным «отсеком» есть шесть, а точнее семь технических отверстий. Основная шестерка находиться на виду и имеет специальные резиновые направляющие для пущей практичности. Еще одно отверстие расположилось в районе процессорного разъема питания, однако с учетом наличия корзины накопителей, использовать его получиться не с каждым кабелем (нужен плоский, круглые не пройдут :)).

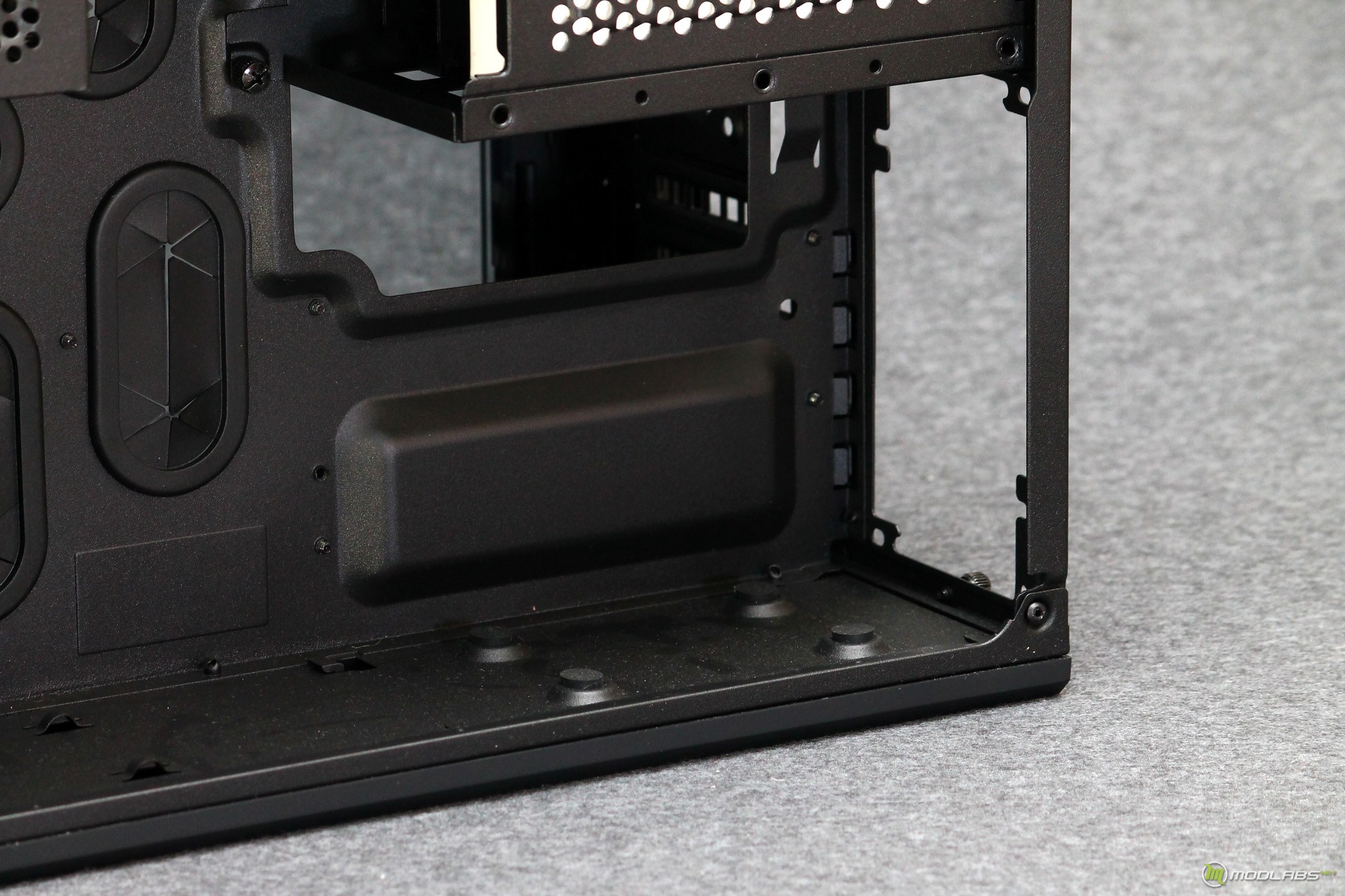

В Corsair Air 240 нет ограничений по длине блока питания, конечно необходимость установки массивных БП не всегда нужна для компактных систем. Но в случае использования материнской платы MicroATX с тандемом видеокарт, хороший БП будет однозначно актуальным.

Благодаря стандартным корзинам в 240'вой можно установить до шести накопителей. Три посадочных места предназначены только для 2.5 дюймовых дисков, остальные три универсальны и могут принять на свой борт и 3.5-дюймовые накопители. Здесь можно отметить, что корпус не поддерживает 5.25-дюймовые устройства

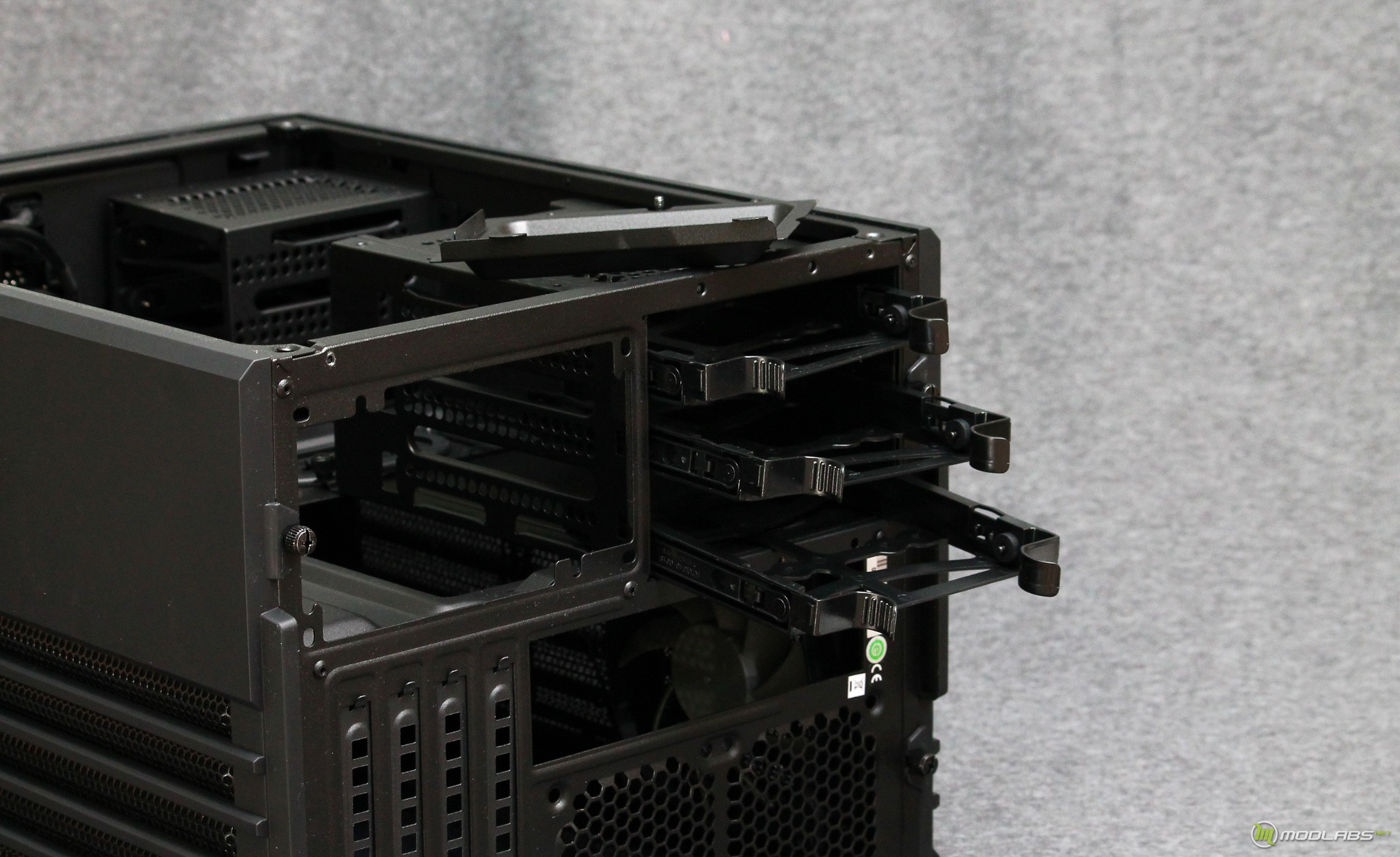

Накопители устанавливаются довольно легко, доступ к салазкам 2.5 дюймовых дисков осуществляется путем демонтажа одной из пластиковых панелей. Здесь же можно изменить расположение вентилятора или добавить еще один.

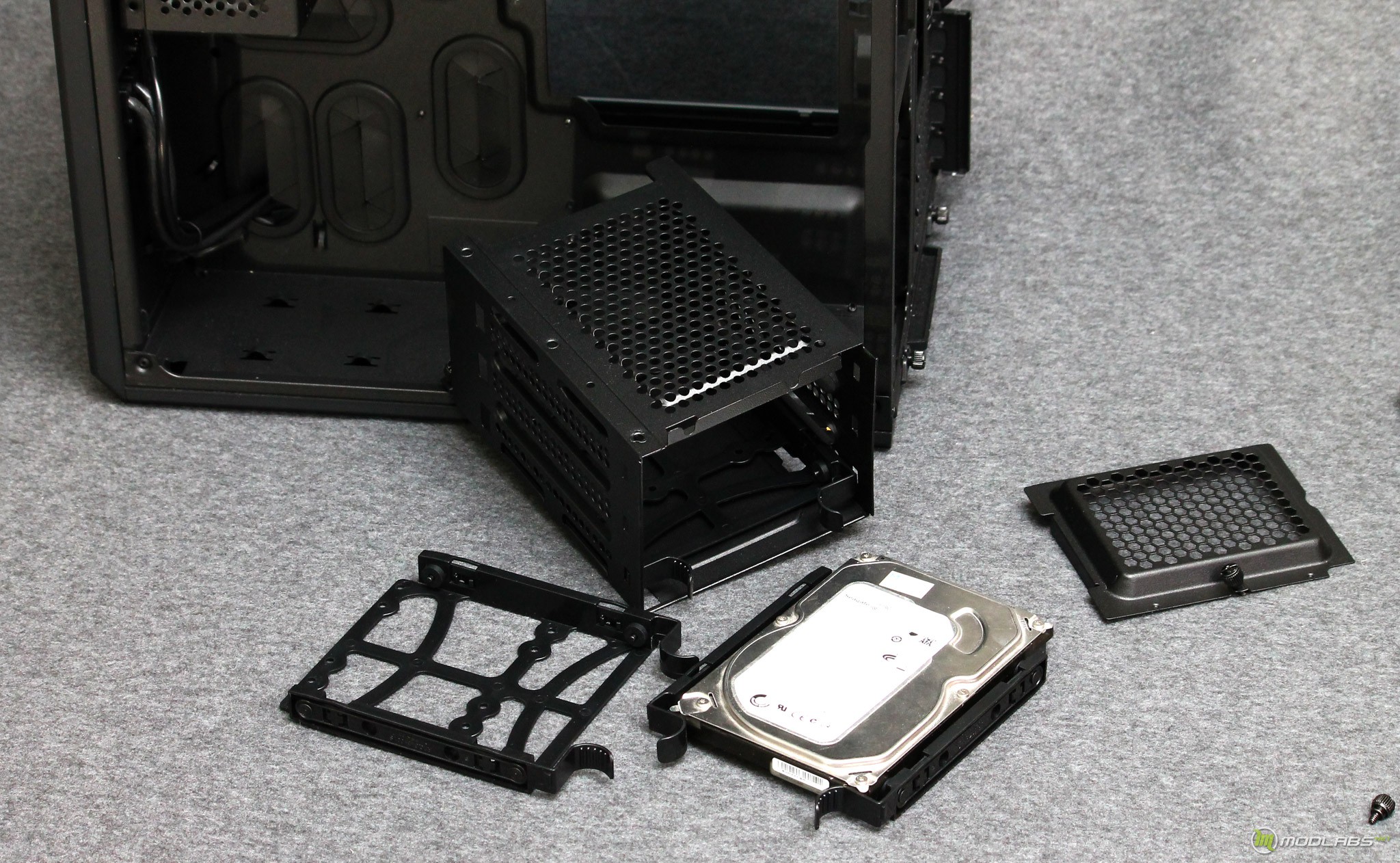

Доступ к салазкам 3.5 дюймовых дисков еще удобнее, они выходят прямиком на заднюю панель корпуса. Небольшая сетчатая решетка с «не теряющимся болтом» и можно устанавливать накопители. Конечно, для подключения кабелей все равно придётся открывать боковую панель – эдакой док станции не предусмотрено. Салазки для накопителей стандартно пластиковые, позволяют закрепить диск без применения отверток (для 3.5 форм-фактора) и располагают небольшими антивибрационными прокладками.

Вот мы и добрались до комплекта поставки, который по умолчанию был аккуратно уложен в бок и зафиксирован в салазках для накопителей. В комплекте нашлось место для резиновых ножек, небольшого количества стяжек и болтов, аккуратно разложенных по небольшим пакетам. Конечно же, довольно полная инструкция, хорошо детализирующая весь процесс сборки.

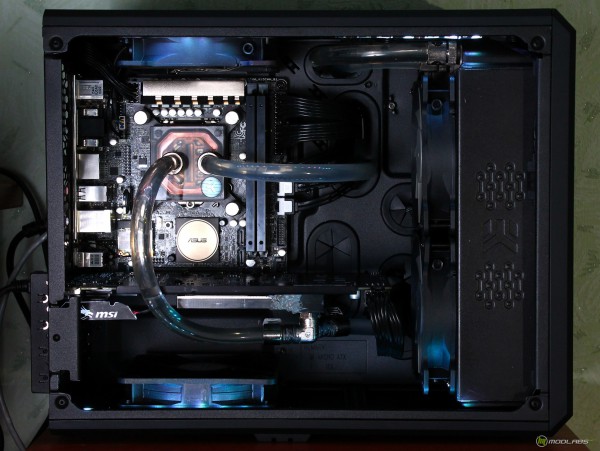

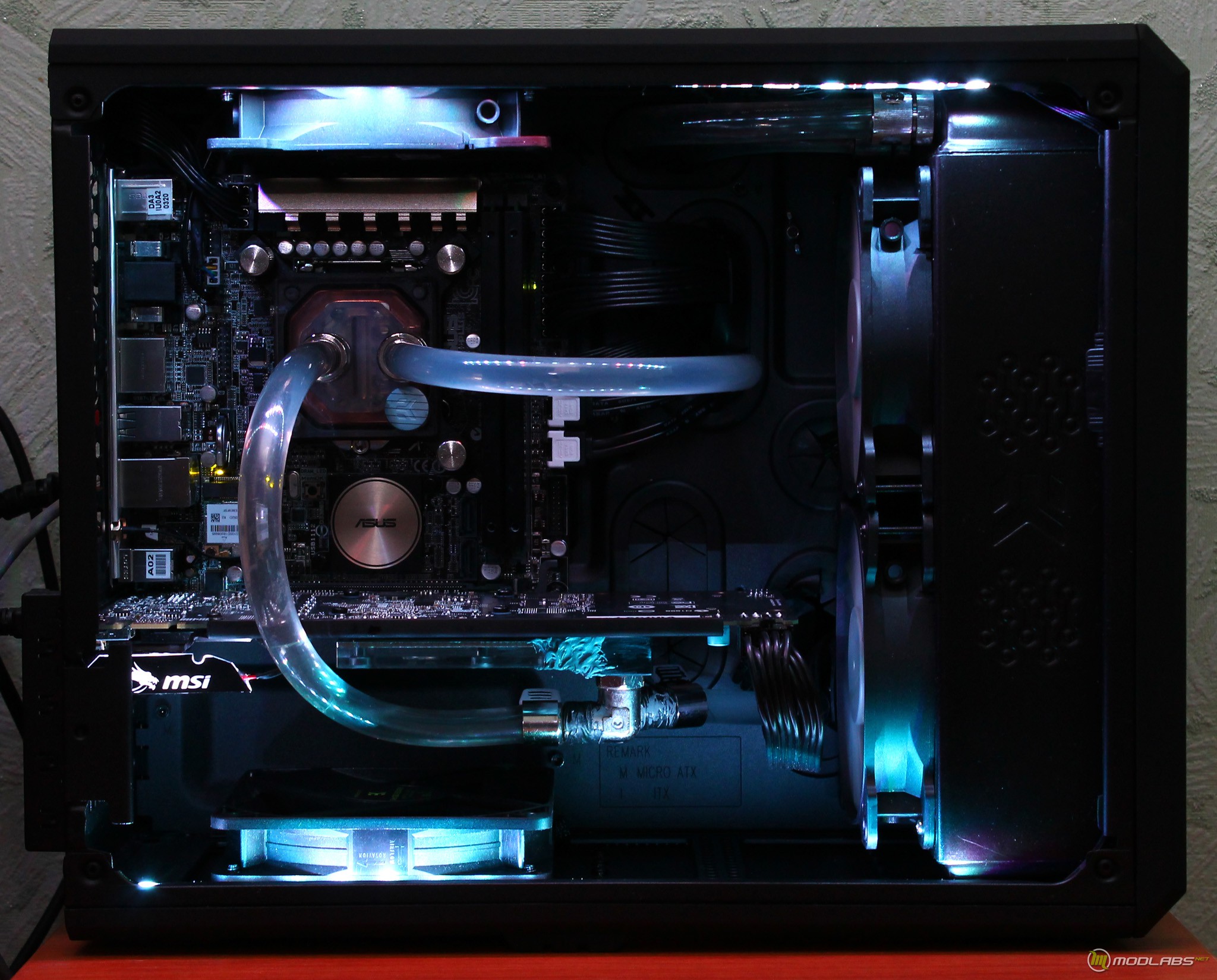

Вот и подошел черед для сборки системы. Я не буду приводить полное описание, здесь все полностью зависит от комплектующих, которые вы захотите установить. Ниже фото готовой системы, получившийся в ходе моих изысканий J. Небольшие комментарии и общий вывод, с вашего позволения, я совмещу.

Итак, Corsair Carbide Air 240 получился действительно добротным корпусом. Под добротностью я понимаю хорошие материалы и качество их подгонки. Идея зонирования внутреннего пространства пришлась мне по вкусу, она позволяет разделить используемые компоненты системы на несколько уровней. Не скажу, что именно это разделение позволяет собрать более опрятную системы, если захотеть ее можно собрать и в обычном корпусе, но в Air 240 это сделать гораздо проще ;).

При сборке, рекомендую сразу отделить все декоративные панели из пластика – это позволит упростить процесс и избежать возможных царапин. В целом, мне удалось вместить комплектующие аналогичные тем, что мы использовали при сборке на базе Corsair Graphite 780T. Конечно, применилась иная материнская плата, но расположить систему водяного охлаждения было легко.

Производитель заявляет о возможности установки двух 240 миллиметровых радиаторов для системы водяного охлаждения. Пожалуй, это возможно осуществить, но только при использовании материнской платы Mini-ITX. Дело в том, что как сам радиатор, так и вентиляторы занимают именно внутреннее пространство корпуса, тем самым уменьшая доступные габариты. А при установке MicroATX нижняя и скорее всего верхняя области будут не доступны.

Не забуду упомянуть, что некоторым пользователям понравятся режимы настольного и перевернутого расположения, которые будут смотреться весьма экзотически.

К недочетам корпуса можно отнести довольно шумную работу предустановленных вентиляторов в штатном режиме, производителю не помешало бы добавить небольшой реобас по аналогии с тем же Graphite 780T. Не забываем, что у корпуса нет поддержки 5.2 дюймовых панелей для установки дополнительных устройств данного типа, забоимся о добротном количестве слотов на материнской плате.

Далее, система охлаждения жестких дисков так же не столь хороша, при установке трех накопителей они располагаются довольно плотно, а установка вентилятора в другой части отсека не совсем способствует охлаждению. Возможно, здесь не помешала бы одна 80 мм вертушка, установленная непосредственно напротив накопителей.
