Внутренний осмотр

Начнем с того, что боковая панель по умолчанию закреплена на двух шарнирах. Фиксация панели в закрытом состоянии происходит с помощью небольшого механизма по типу замка. Для открытия используется хорошо видимая пластиковая ручка. Такой механизм открытия/закрытия удобен во время эксплуатации или демонстрации собранной системы.

Шарниры металлические и сделаны хорошо. Основа боковой панели металлическая, что в купе с ее небольшим весом не вызывает вопросов в части надежности этой системы. При закрытии дверца не идеально встает на свое место, но это если попытаться ее «захлопнуть». А вот если попросту взять и довести до конца, все хорошо.

В Corsair Carbide 600C можно установить систему на базе материнской платы форм-фактора: Mini-ITX, MicroATX, ATX или конечно же EATX. С верху приблизительно четверть всего объема корпуса прикрыта пластиковой вставкой. Видимых посадочных мест для накопителей нет. В поддоне материнской платы есть большое окно для монтажа системы охлаждения и пять отверстий для проводки кабелей. Три из них прикрыты прорезиненными вставками. Ограничения по размерам устанавливаемых комплектующих следующие:

• Максимальная длина видеокарты 370мм;
• Максимальная высота охлаждения процессора 200мм;
• Максимальная длина блока питания 210мм.

Боковая панель открывается на большой угол, но перед началом сборки всей системы, особенно если она будет с расширенной системой охлаждения, я бы рекомендовал снять панель и вернуть ее на место после завершения. Для пущей уверенности, так сказать.

При демонтаже панели я сразу скрутил петли. Как оказалось, ее можно снять и без этого: боковая панель снимается с петель движением вверх.

Правая стенка прячет за собой «техническую» область корпуса. В верхней четверти находятся: место для блока питания и посадочные салазки для двух 5,25" устройств. Ниже них есть отсеки для двух накопителей на 3.5". Так же можно установить три 2.5" диска. Они крепятся к поддону материнской платы с помощью пластиковых направляющих.

Накопители обоих размеров фиксируются в корпусе с помощью пластиковых направляющих и уверенно держаться без болтов, которые при особом желании можно все же прикрутить. Направляющие для 3.5" накопителя обладают небольшими прорезиненными прокладками для уменьшения уровня вибрации.

Кстати о винтиках. Внутри Corsair 600C обнаруживаем небольшой бокс с винтами различных размеров. Их хватит для сборки системы, а набор стяжек поможет уложить кабеля.

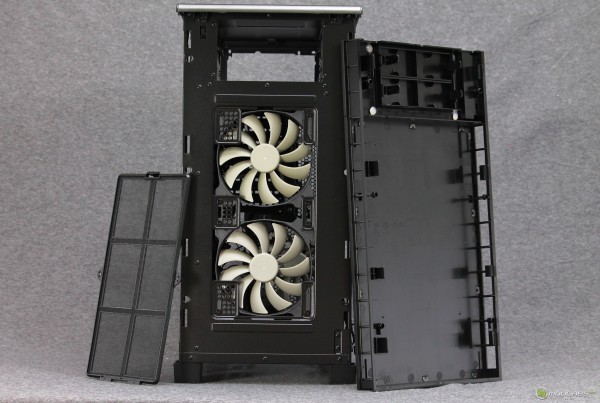

Что еще не открыли? Верно! Лицевую панель. С учетом массивности снять ее просто так не получится. С одной стороны, нужно подцепить пластиковые «ушки», а после этого потянуть на себя. Здесь пользователь опять же может установить два вентилятора на 120 или 140 миллиметров. По умолчанию уже установлена пара 140’вок. Для забора воздуха этими вертушками предназначены небольшие прорези на лицевой панели, пылевой фильтр тоже имеется.

Блок питания нашей сборки

Для сборки системы на базе корпуса Corsair 600C мы будем использовать блок питания Corsair RM650x. Он поставляется в упаковке производителя со знакомым нам дизайном. На ее сторонах есть описание модели, фото и перечень ее особенностей и характеристик.

Внутри упаковки весь комплект: сам блок питания, кабеля, инструкции, стяжки и кабель питания разложены по отдельным пакетам.

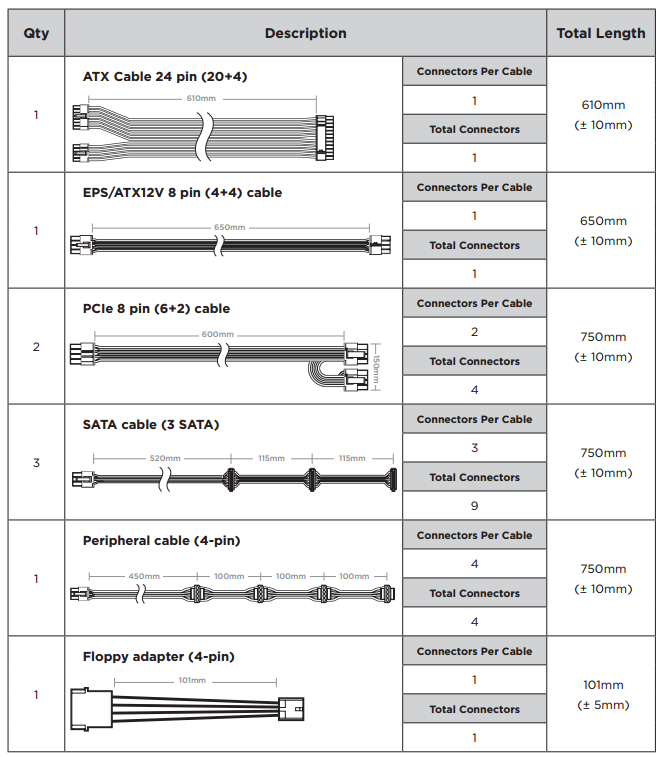

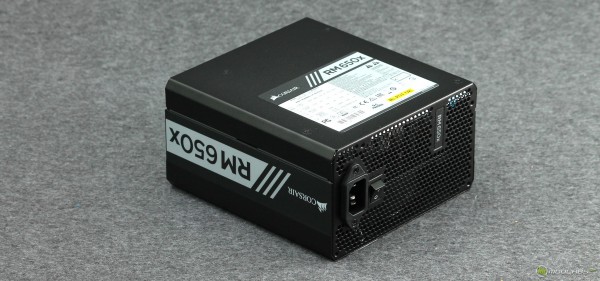

Corsair RM650x обладает полностью модульный, все кабеля включая основной 24pin отстегиваются. Основные кабеля уложены в черную оплетку, а дополнительные MOLEX и SATA ею не обладают. Полный набор кабелей отразим схемой ниже.

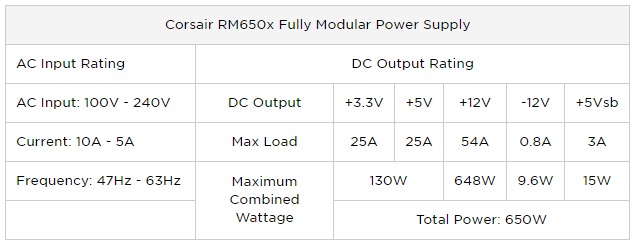

Блок сертифицирован по стандарту 80 Plus Gold, располагает одной общей линией +12V с максимально возможной нагрузкой в 54A. Для охлаждения используется один вентилятор с крыльчаткой на 135мм. Он поддерживает режим бесшумной работы и при нагрузке до 260W находится в режиме простоя, далее начинает постепенно раскручиваться.

Забегая вперед скажу, что в итоговой сборке данный блок питания большую часть времени находился в режиме простоя вентилятора, что отлично влияло на общий уровень шума системы. Посторонних звуков обнаружено не было.

Сборка системы

Я начал сборку с установки уже упомянутого блока питания. На удивление он очень легко занял свое место даже без демонтажа специальной заглушки. Похоже, сказались его небольшие размеры.

Мы уже упоминали наличие штатного трехпозиционного «рычажка» для регулировки оборотов вентиляторов. Так вот, к нему можно подключить три вертушки через 3pin разъемы. Для подачи питания потребуется один кабель вида SATA.

По умолчанию производитель укомплектовал Corsair 600C как раз тремя вентиляторами Corsair Air Series AF140L. Это вертушки с размером крыльчатки в 140 мм и рабочим режимом в районе 1150 об/мин. Получается по умолчанию остаются свободными только посадочные места на нижней грани корпуса.

После установки блока питания и накопителей я осуществил примерку уже готовой платформы на базе ASUS Maximus VIII Formula и не маленького кулера Noctua NH-D15S. По результатам было понятно - внутренние габариты Corsair 600C с легкостью примут на свой борт любую конфигурацию с воздушным охлаждением.

Далее со стенда был снят уже давно знакомый комплект системы водяного охлаждения EKWB EK-KIT X240. В этот раз примерка была интереснее. Как оказалось, корпус не располагает штатными посадочными местами для установки системы охлаждения такого вида, а сверлить корпус не хотелось.

В итоге удалось расположить бачок расширения на области перфорации, помпа была прикручена к посадочным местам нижних вентиляторов, а радиатор расположился на лицевой панели с нагнетанием горячего воздуха во внутрь корпуса.

Признаю, вариант не самый оптимальный. Но выкидывать воздух вниз тоже не хотелось – было бы не куда ставить помпу. Из-за хороших кантиков лицевой панели, в случае направления потока в режиме «из корпуса», скорее всего мы бы получили массивный приток теплого воздуха обратно.

Даже с системой на базе гибких шлагов, при условии включения ватерблока материнской платы в контур охлаждения, система получилось весьма опрятна. Безусловно, такой вид создает заложенный подход к маскировке накопителей и хорошие возможности для вывода проводов в нужных местах.

Резюмируем

На момент публикации материала Corsair Carbide Series Clear 600C не был обширно доступен в столичной рознице, но уже однозначно в нее попадал. При этом его ценник составлял порядка 11000 рублей, что вполне колеруется с аналогичными решениями этого уровня, как от самих Corsair, так и других производителей.

Если подытожить все вышесказанное, то Corsair 600C безусловно может порадовать следующими пунктами: реверсное исполнение, отличный «панорамный» вид на внутренности системы, общая продуманность конструкции и максимально спрятанные «периферийные» элементы системы.

Для себя я пришел к выводу, что по умолчанию этот корпус больше адаптирован для воздушного охлаждения или готовых AIO-систем, нежели полноразмерной СВО. Возможно, некоторым потребуется больше посадочных мест для накопителей – тут производитель мог предусмотреть вариант их расположения внутри системы, но похоже эта ветка разошлась с общей концепцией «идеально чистой системы». Если вы собираете именно такую, то вариация Corsair Clear 600C очень интересный претендент в списке ;).
