В данном материале мы вас познакомим со стильной и производительной видеокартой компании Palit, а именно с модифицированной моделью GeForce GTX 1070, которая успела зарекомендовать себя как отличное игровое решение. Новинка Palit GeForce GTX 1070 GameRock Premium Edition выделяется на фоне конкурентов приятным внешним видом, фирменной системой охлаждения с рядом технологий и наличием LED-подсветки. К достоинствам видеокарты можно отнести и очень высокий заводской разгон, который делает данную модель одной из самых производительных GeForce GTX 1070 на рынке.

УПАКОВКА И КОМПЛЕКТАЦИЯ

Упаковка Palit GeForce GTX 1070 GameRock Premium Edition выполнена в радужном приятном исполнении и яркой полиграфией. Наименование модели особенно подчеркивается на темном фоне. Коробка снабжена удобной ручкой для транспортировки видеокарты. На лицевой стороне разработчики скромно отметили поддерживаемые технологии, общий объем видеопамяти равный 8 Гбайт и принадлежность к премиум серии.

Обратная сторона упаковки отведена под описание основных преимуществ видеокарты. Здесь присутствует техническая спецификация модели на нескольких языках, включая русский. Привычные изображения графического ускорителя и скриншоты из игр отсутствуют, а они бы могли добавить информативности.

Вместе с видеокартой в коробке мы можем обнаружить комплект поставки, в который помимо привычного диска с драйверами и руководством пользователя, разработчики положили переходник для питания.

ВНЕШНИЙ ВИД

В компании Palit расширили модельный GeForce GTX 1070 до пяти версий, которые делятся на две линейки – хорошо знакомую JetStream и новоиспеченную GameRock. Их отличают только дизайн системы охлаждения и частотные характеристики.

Palit GeForce GTX 1070 GameRock Premium Edition получила яркий бело-синий кожух системы охлаждения с серой вставкой. Подобного сочетания оттенков мы видим впервые. Новинка выделяется большими размерами и двумя крупными вентиляторами с полупрозрачными лопастями.

Длина видеокарты составляет 285 мм, ширина – 133 мм, а в ПК модель перекрывает почти три слота расширения. Новину не назовешь маленькой, однако, это позволило разработчикам использовать массивный радиатор системы охлаждения, который позволяет Palit GeForce GTX 1070 GameRock Premium Edition оставаться достаточно прохладной и тихой.

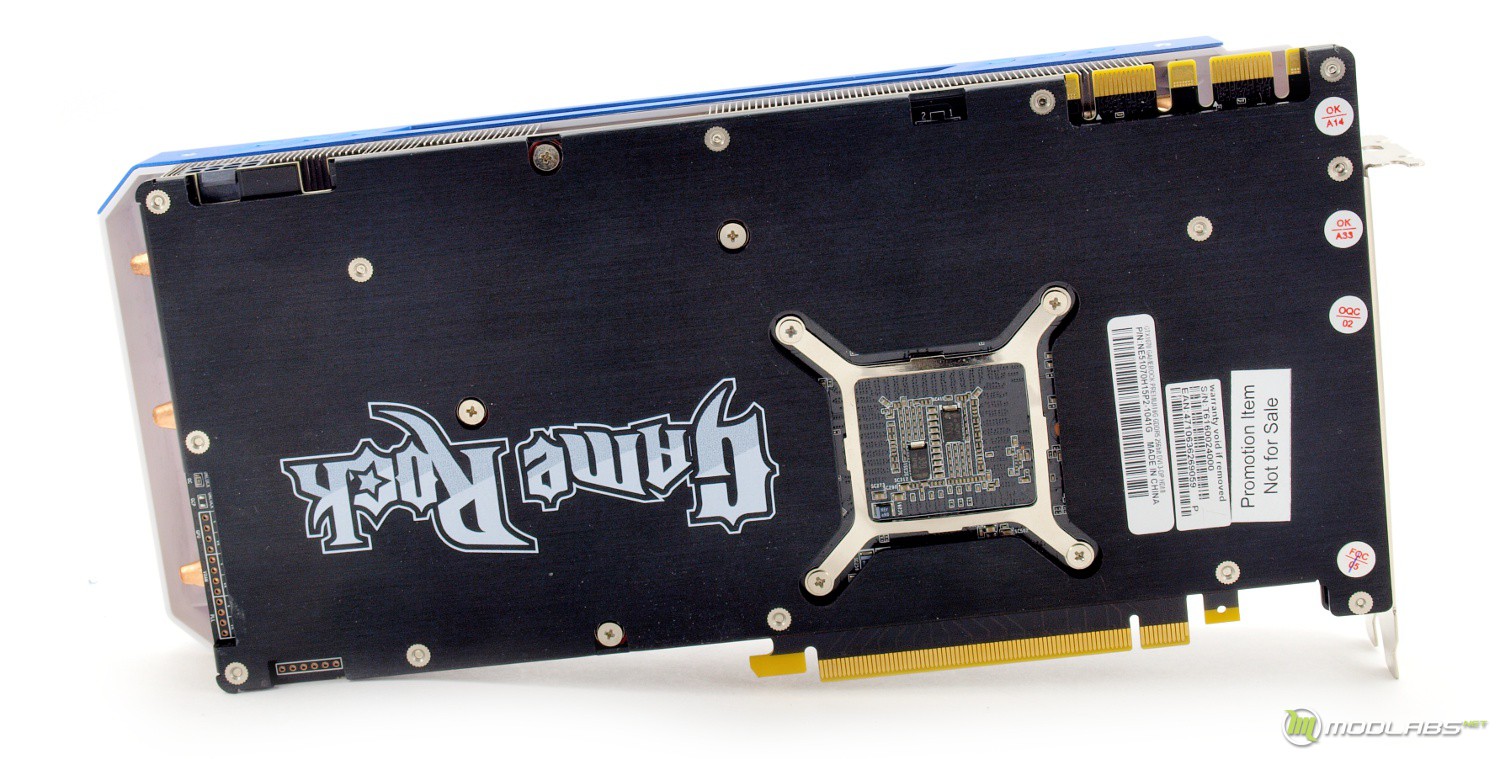

Обратная сторона скрыта за монолитным бэкплейтом, который защищает видеокарту от прогибания. На пластине красуется надпись наименования линейки и несколько наклеек с идентификационными данными.

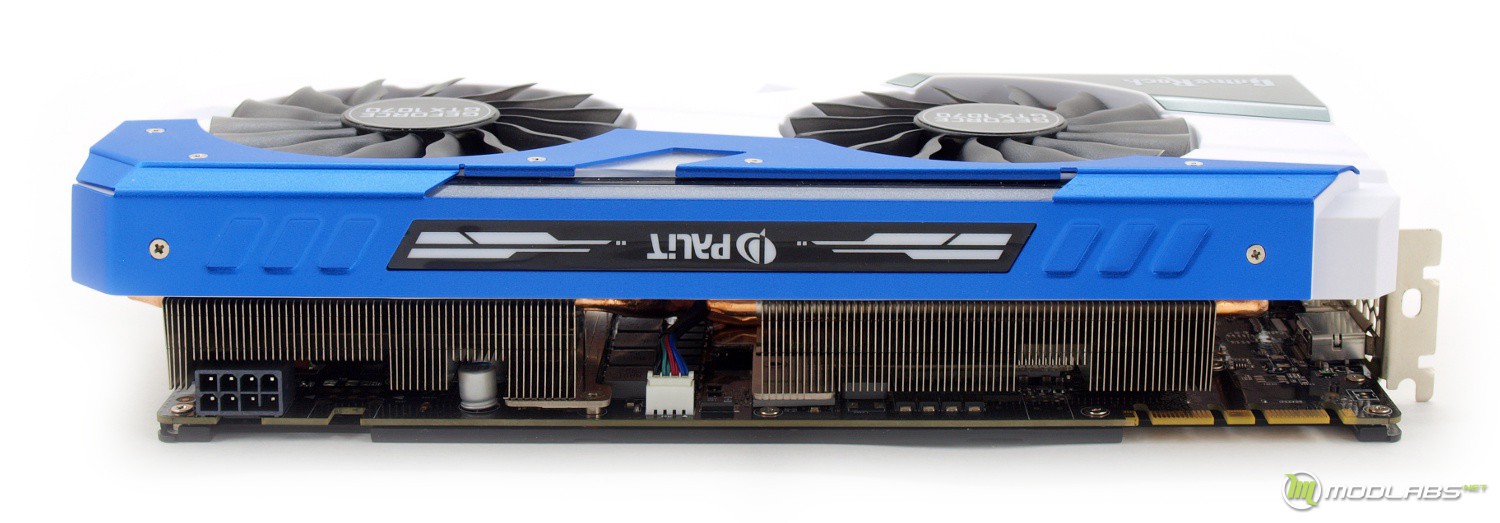

С боку различима черная полоса, которая получила независимую LED-подсветку логотипа. Разработчики предусмотрели гибкую настройку м выбор одного из режима пульсации.

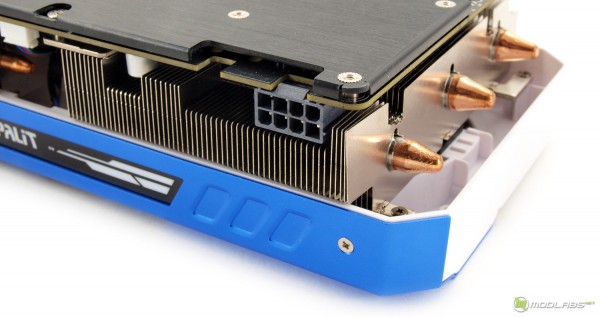

Помимо слота PCI Express 3.0 х16, питание новинки обеспечивается через один дополнительный разъем, расположенный на боковой стороне видеокарты. Рядом можно заметить еще один неустановленный коннектор, однако, он используется только на старшей модели - Palit GeForce GTX 1080 GameRock. Отметим удобство подключения благодаря развернутым защелкам.

При более внимательном осмотре новинки рядом с разъемами для мостиков SLI в бэкплейте обнаруживается прорезь. В ней прячется переключатель между двумя микросхемами BIOS, что не так часто заметишь на видеокартах NVIDIA. Это позволит в случае неудачной прошивки восстановит работоспособность графического ускорителя, а также зашить два профиля с настройками, к примеру, с дефолтными параметрами и разгоном модели.

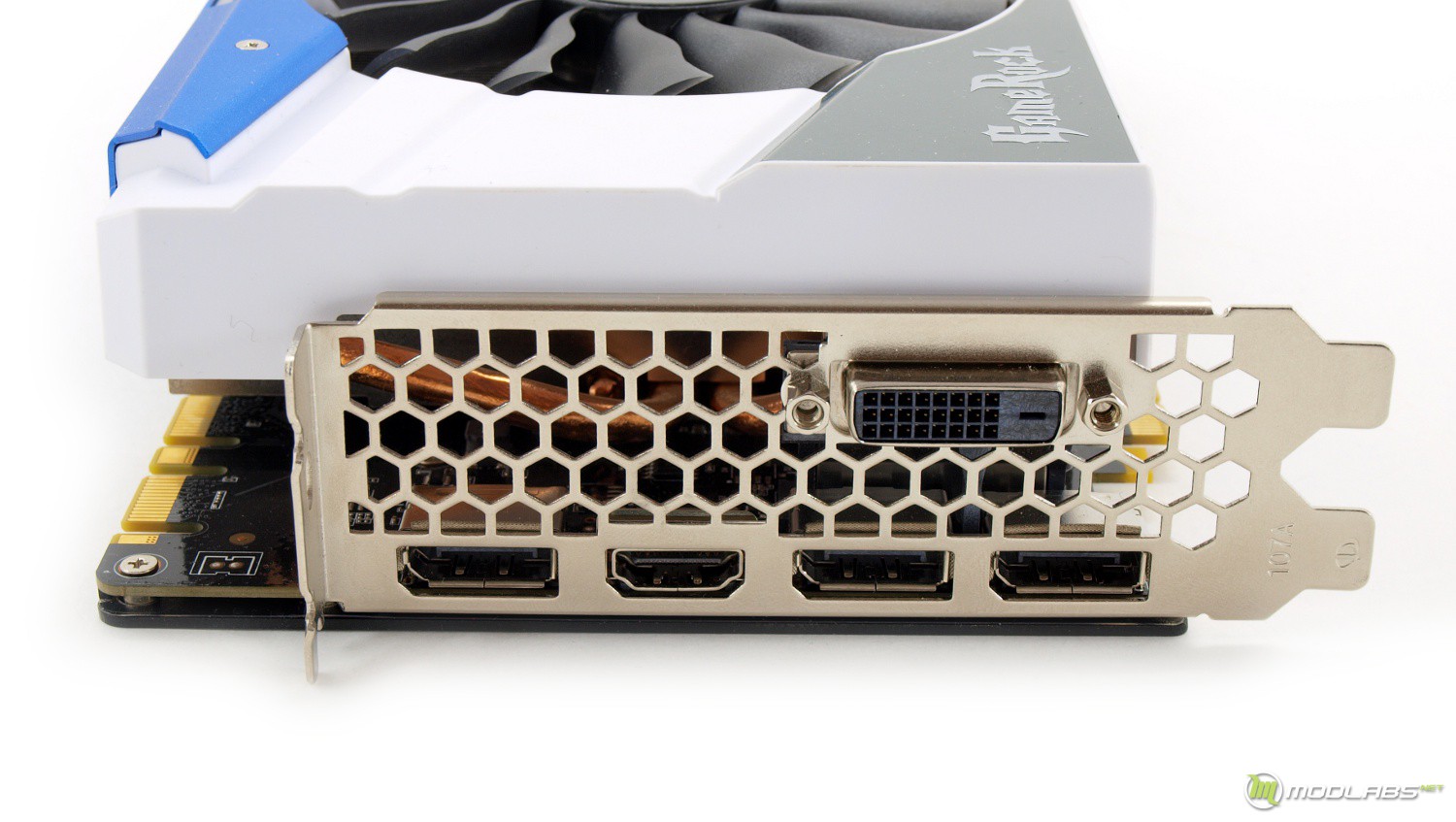

Для вывода изображения на тестируемой новинке предусмотрен вполне стандартный набор интерфейсов: один DVI-D, один HDMI 2.0b и три Displayport 1.4.

СИСТЕМА ОХЛАЖДЕНИЯ

Система охлаждения на Palit GeForce GTX 1070 GameRock Premium Edition представляет собой массивный кулер с двумя 100 мм вентиляторами, крестовиной в области графического процессора и бэкплейтом. Охладитель крепится с помощью четырех подпружиненных и такого же числа обычных винтиков. Помимо них к плате подсоединены два провода с подсветкой и питанием вертушек, которые имеют маленькую длину, что слегка затрудняет разборку видеокарты.

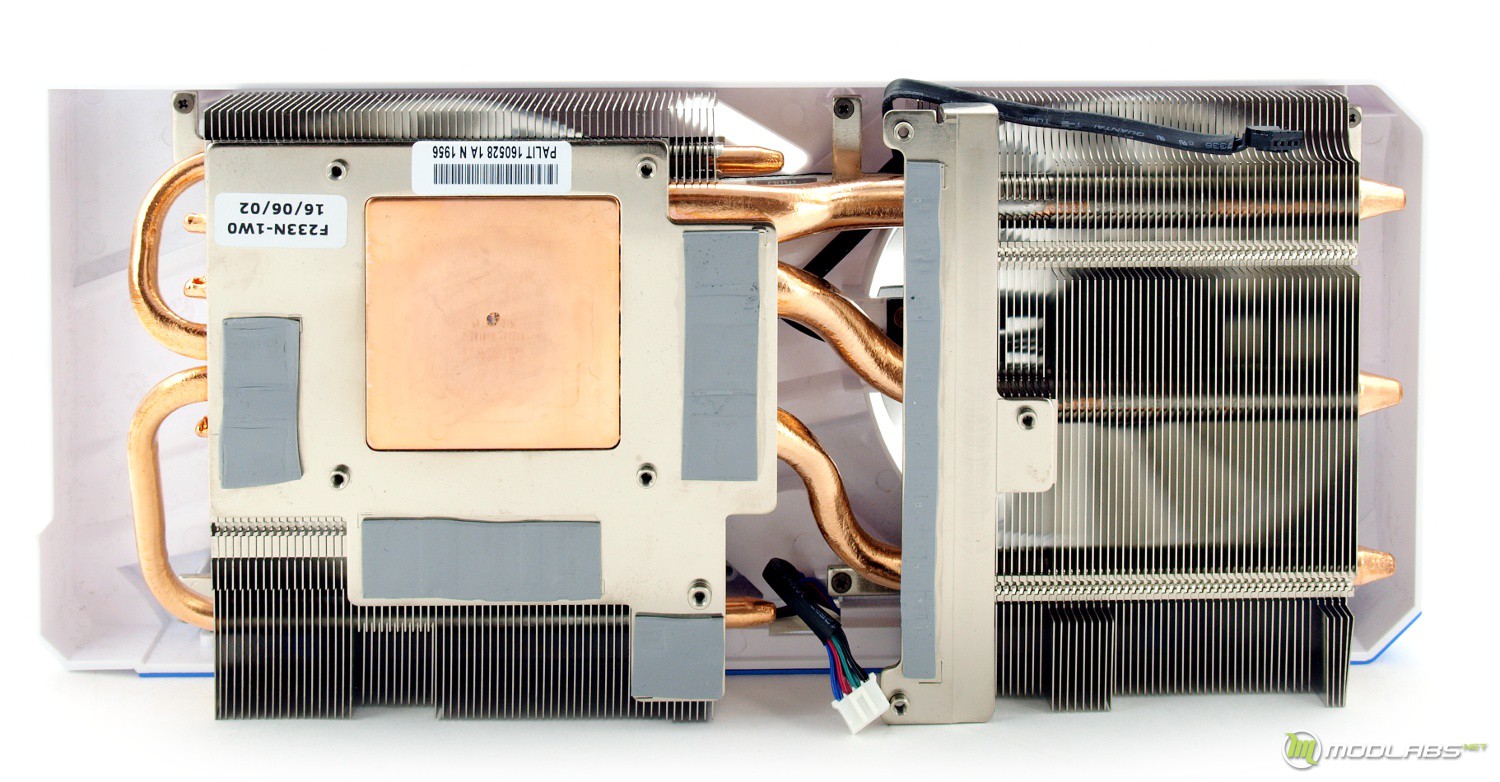

В основании кулера используется медная вставка, которая контактирует со всеми тепловыми трубками и кристаллом. Разработчики использовали большую алюминиевую площадку для охлаждения всех микросхем видеопамяти.

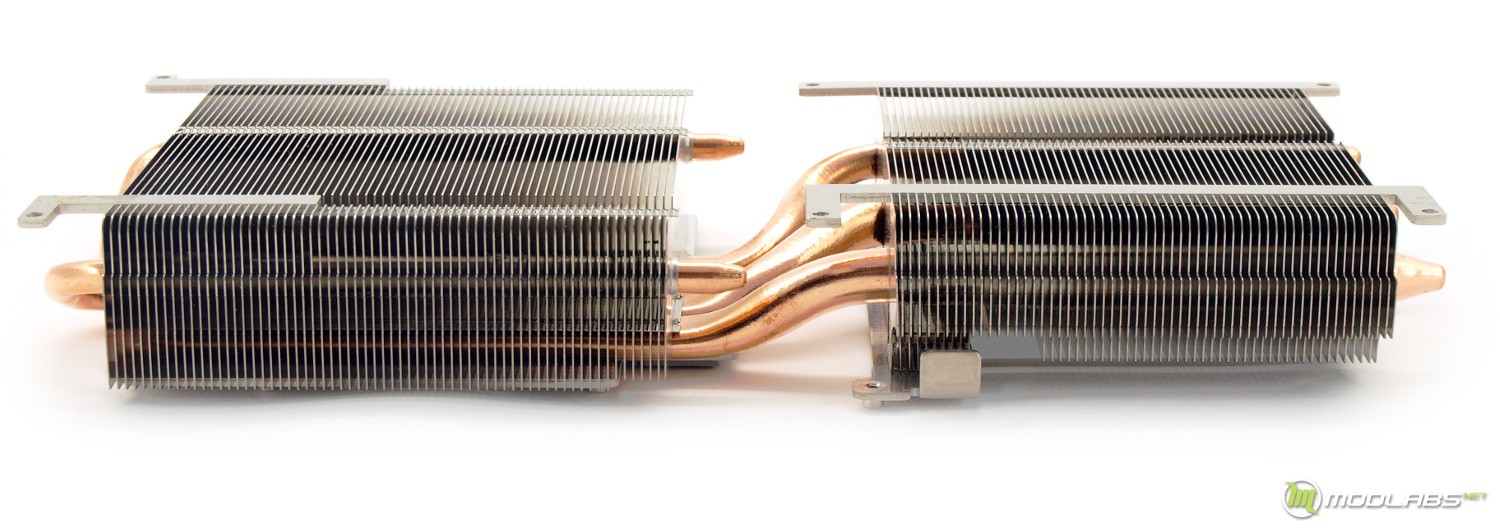

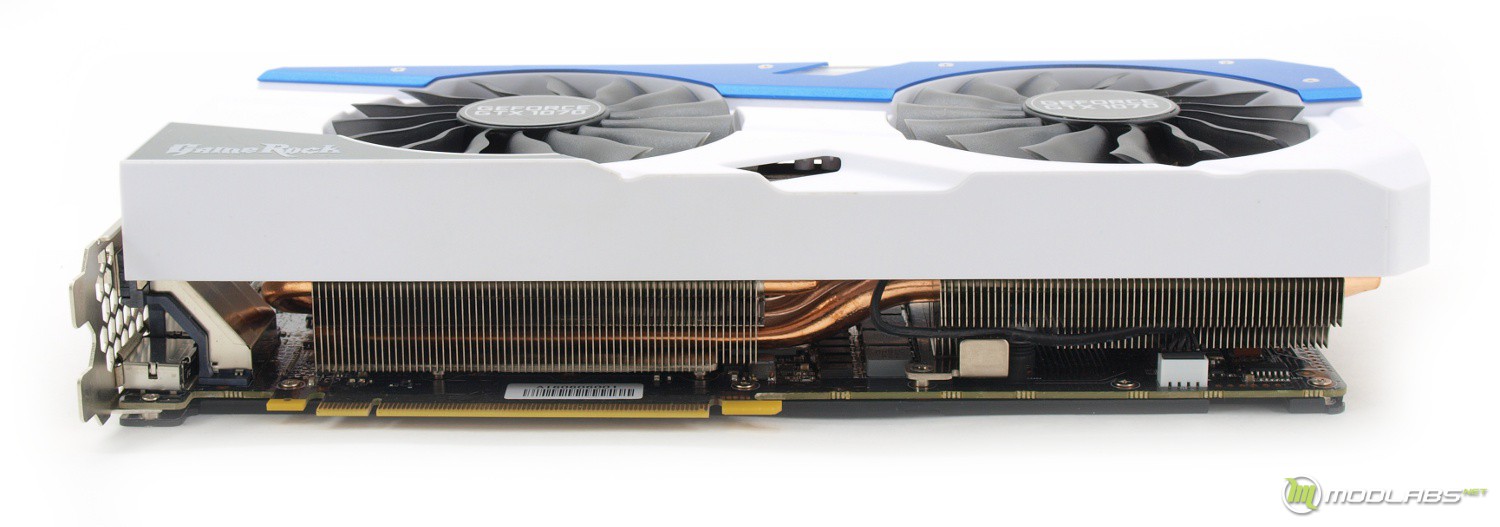

В качестве охладителя используется двухсекционный радиатор, набранный множеством пластин, которые пронизывают пять тепловых трубок. Диаметр последних составляет от 6 до 10 мм. Все соединения тщательно пропаяны.

Для повышения эффективности и производительности кулера высота ребер была увеличена почти вдвое, что и приводит к крупным габаритам видеокарты.

За активную часть отвечают два вентилятора производства FirtsD с маркировкой FD10015H12S. Диаметр крыльчатки составляет 95 мм, напряжение 12 В при силе тока 0.55 Ампер, а скорость вращения находится в диапазоне 0 – 2500 об/мин.

После демонтажа СО остается бэкплейт, крепящийся к печатной плате тринадцатью винтиками. Термопрокладок нет, поэтому опорная пластина тепло от PCB не отводит.

ПЕЧАТНАЯ ПЛАТА

Palit GeForce GTX 1070 GameRock Premium Edition построена на модифицированной печатной плате черного цвета с глянцевым покрытием. Инженеры переработали все ключевые участки PCB, использовали фазы питания по технологии Dr.MOS и твердотельные конденсаторы.

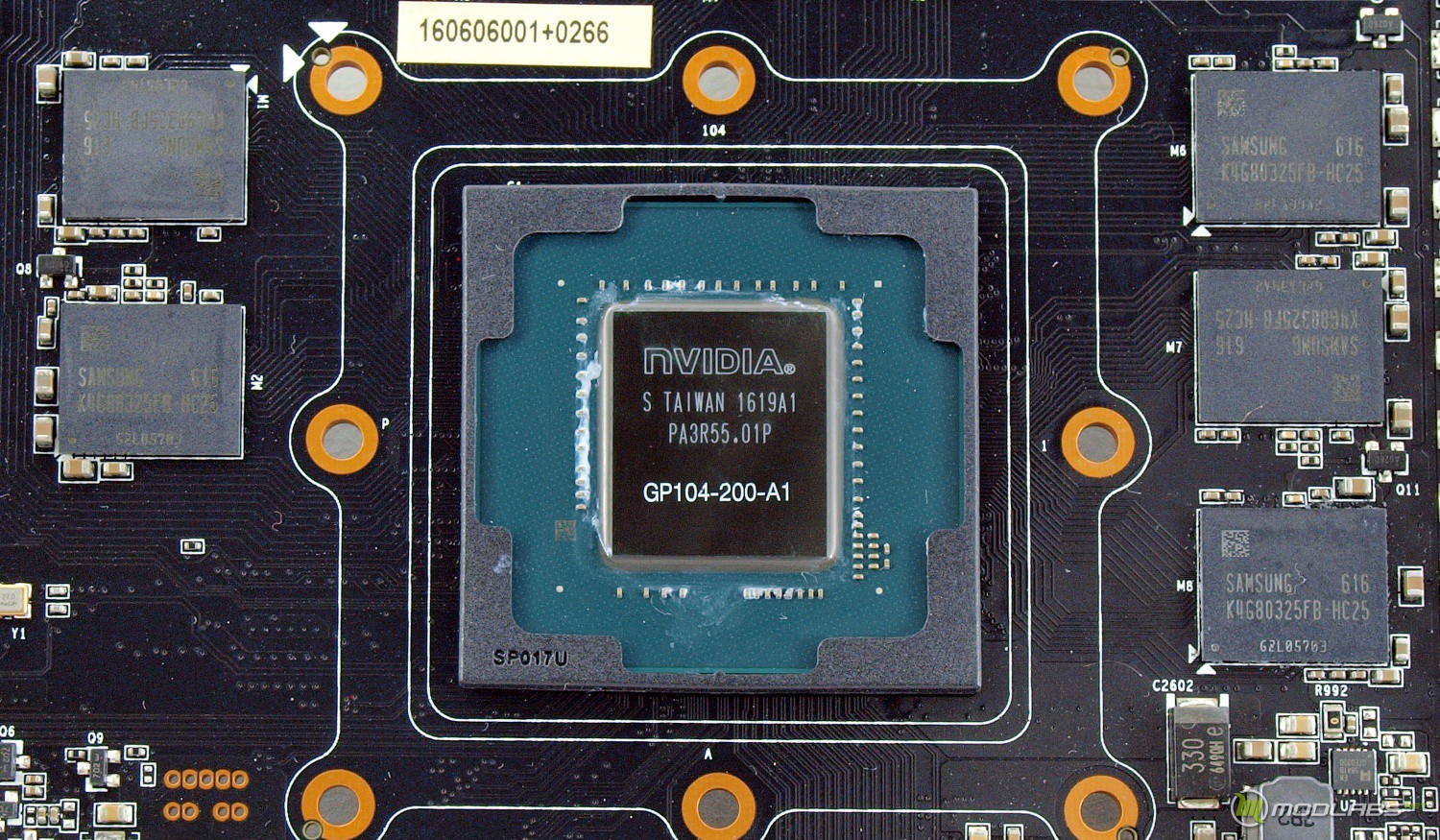

Графический процессор производства NVIDIA получил 1920 ядер, 64 блока растеризации и 120 текстурных блоков, произведен на 19 неделе 2016 года и обзавелся защитной рамкой.

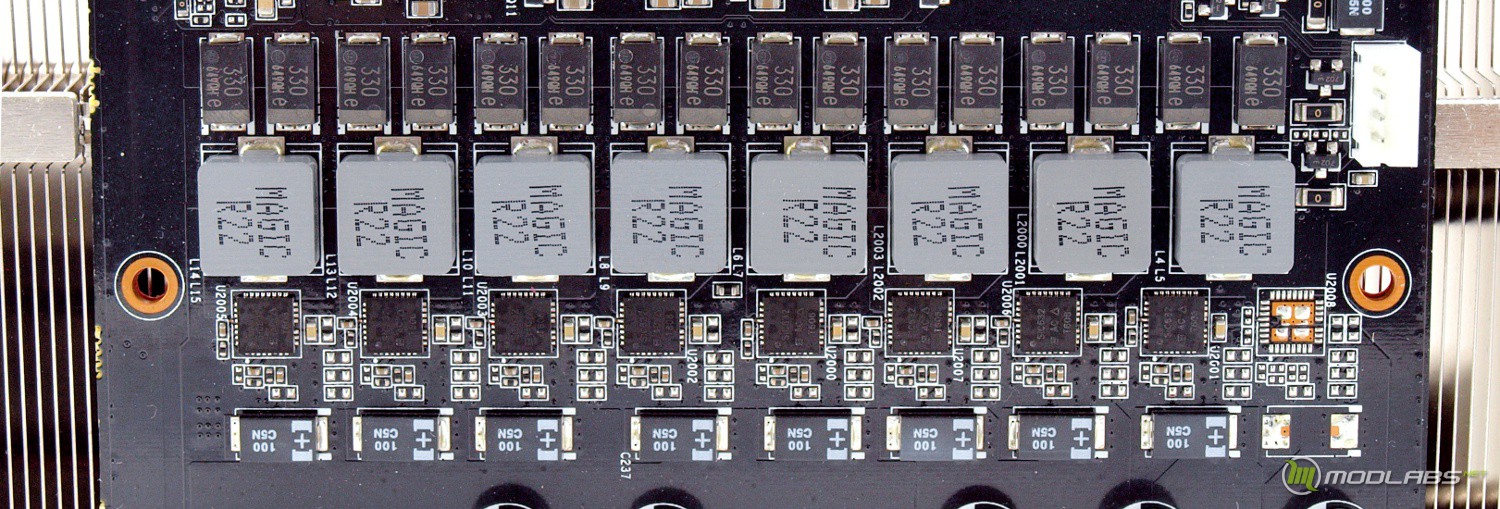

Подсистема питания VRM насчитывает теперь восемь фаз, отвечающие за GPU, и одна – за видеопамять, управляемые ШИМ-контроллером uP9511P.

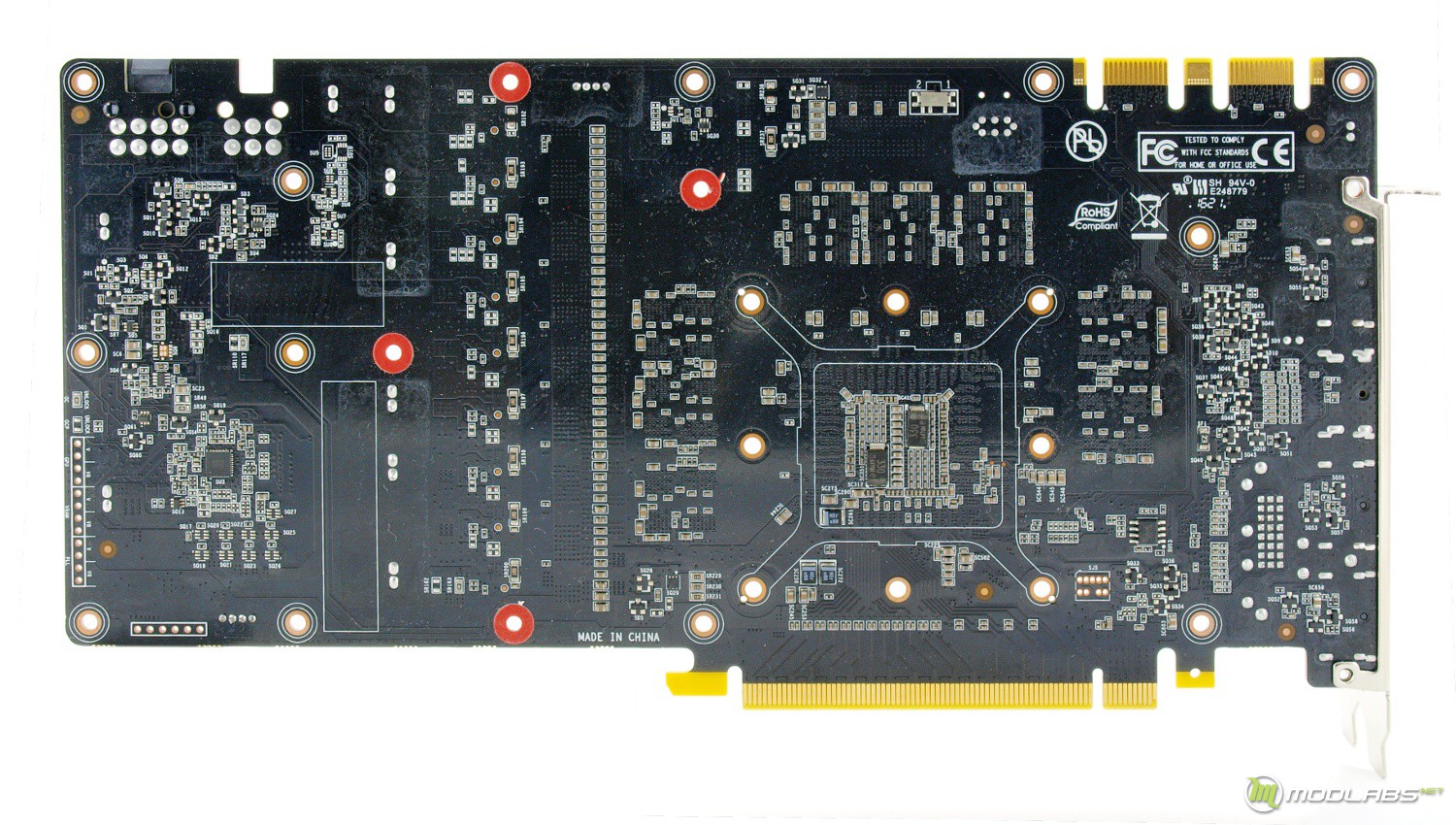

На обратной стороне печатной плате в головной ее части находятся точки замера напряжений и площадки с резисторами, позволяющие отключить защиту по силе тока и максимальному напряжению. Приятная находка для любителей разгона и энтузиастов.

ТЕСТИРОВАНИЕ

Тестирование происходило на стенде со следующей конфигурацией:

• Процессор: Intel Core i7-4770K;
• Система охлаждения: Thermalright Archon;
• Материнская плата: MSI Z97 Gaming 5;
• Оперативная память: Kingston HyperX Genesis 8 ГБ (2X4 ГБ);
• Жёсткий диск: Transcend 370S 256 Гбайт;
• Блок питания: Chieftec APS-1000C 1000W.

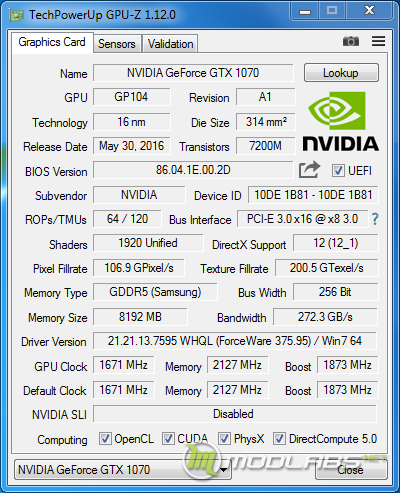

Palit GeForce GTX 1070 GameRock Premium Edition может похвастаться одним из самых высоких разгонов среди одноклассников. Так частота ядра достигает 1671 МГц, и видеопамять не осталась без внимания: 2127 МГц против 2002 МГц эталонных.

В режиме простоя видеокарта останавливает вентиляторы, что соответствует собственной технологии «0-dB Tech», а температура при интернет-серфинге держится на отметке 44°С.

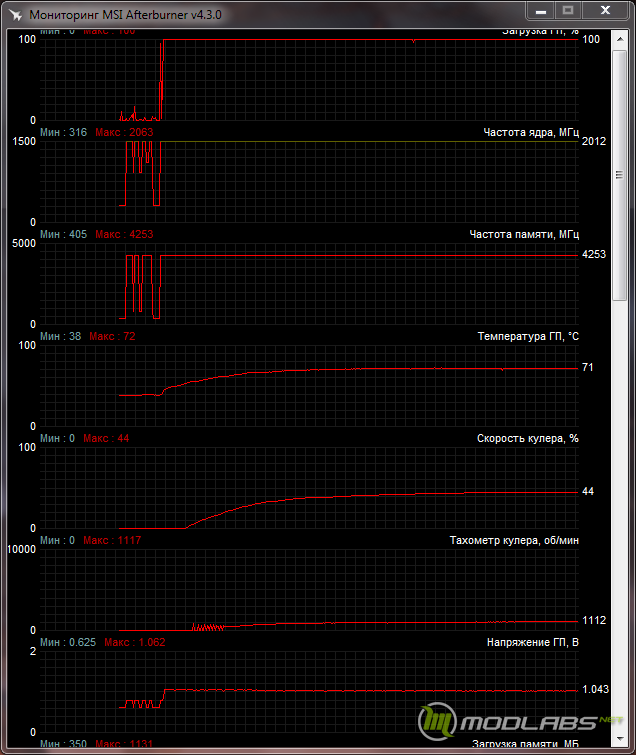

Тестирование мы начнем с температурных показателей в игровых приложениях и бенчмарках. После 10-минутного «забега» система охлаждения Palit GeForce GTX 1070 GameRock Premium Edition смогла стабилизировать ее значение на 71°С при всего 1110 об/мин или же 44% от максимальной мощности. Видеокарта бустит до 2063 МГц, но средний показатель на отметке 2012 МГц.

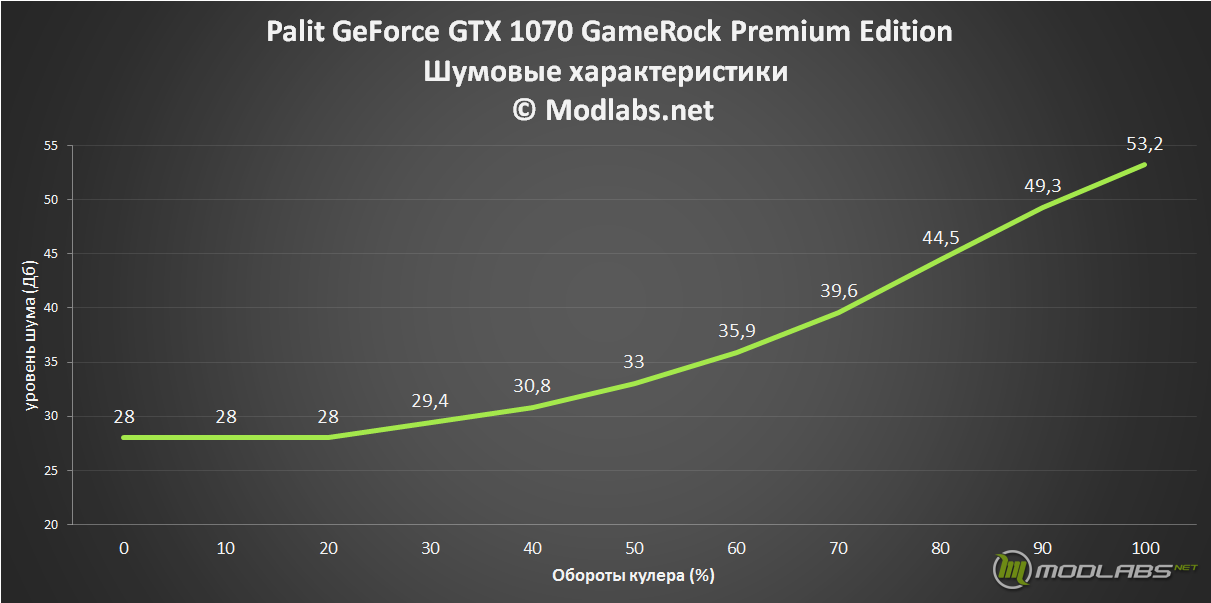

Посмотрим на шумовые показания во всем диапазоне работы кулера. Измерения шумовых характеристик проходили с помощью цифрового шумомера, с расстояния ~ 30см, минимальной границей измерения шума является 28дБА, уровень шума в помещение равняется 28дБА, данные ниже 32дБА можно считать абсолютно бесшумными, погрешность может составлять 1,5-2дБА.

Здесь Palit GeForce GTX 1070 GameRock Premium Edition демонстрирует чудеса бесшумности и эффективности кулера. В автоматическом режиме СО практически не слышно даже на открытом стенде, только при достижении 70% видеокарта перестает быть тихой.

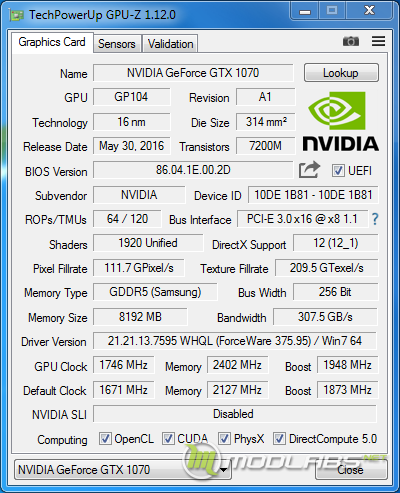

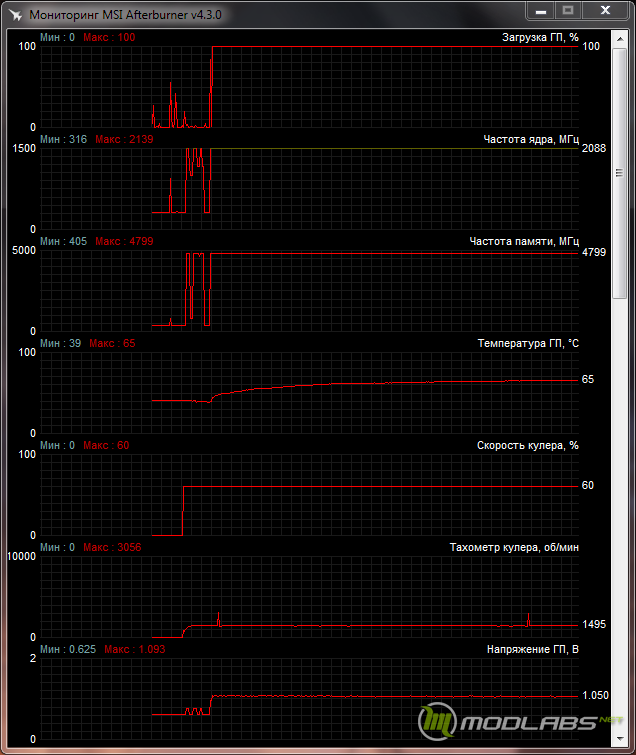

Не обошлось без разгона нашей гости. Для этого скорость вращения вентиляторов была зафиксирована на отметке 60% (~1500 об/мин), значение PoweLimit было поднято до 114%, а напряжение на 100 мВ в программе MSI Afterburner. В результате частота графического ядра была повышена до 1746 МГц, а видеопамяти – до 2402 МГц.

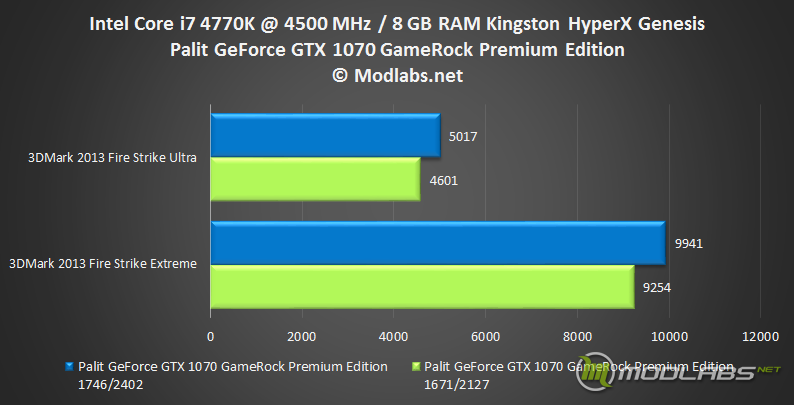

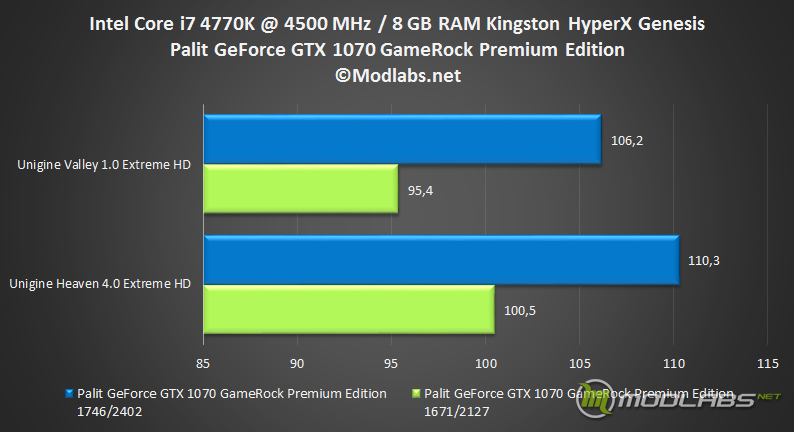

Для наглядного отражения прироста от разгона мы использовали синтетические тесты и популярные компьютерные игры.

ЗАКЛЮЧЕНИЕ

Palit GeForce GTX 1070 GameRock Premium Edition можно смело присвоить звание одной из самых интересных и удачных моделей GeForce GTX 1070, отличившейся эффективной системой охлаждения, высоким разгоном и усиленной подсистемой питания. Пожалуй, из главных недостатков стоит отметить крупные габариты, которые вытекают из размеров радиатора.

В остальном, если у вас в системном блоке есть достаточно места для размещения почти 30-см видеокарты, которая занимает три слота расширения, то Palit GeForce GTX 1070 GameRock Premium Edition будет хорошим выбором.
