Модельный ряд графических ускорителей GeForce GTX 1060 разнообразен различными вариациями, одна интереснее другой. Однако если обратится к форумам с темами о выборе среди них чаще других мелькают видеокарты нескольких производителей. И одна из них - Palit GeForce GTX 1060 Super Jetstream, которую называют лучшей в своем классе. Высокий заводской разгон, массивный радиатор и тихие вентиляторы делают новинку поистине сбалансированным и производительным решением.
В целом стоит отметить, что компания Palit за последние несколько лет смогла добиться успеха и больших высот в продвижении своей продукции. Помимо стоимости разработчики значительно поработали над качеством модельного ряда и своим брендом в общем, что отлично отражено на видеокарте Palit GeForce GTX 1060 Super Jetstream.
УПАКОВКА И КОМПЛЕКТАЦИЯ
Новинка поставляется в огромной упаковке с фирменным дизайном коробки. На лицевой стороне отмечены наименования модели и производителя, объем видеопамяти равный 6 Гбайт, а на заднем фоне изображен иероглиф, означающий «ветер». Заявлена поддержка виртуальной реальности и современных технологий NVIDIA.
На противоположной стороне разработчики приводят сильные стороны своей модели, к которым относятся эффективный радиатор, тихие вентиляторы с возможностью остановки в режиме простоя, высококачественную элементную базу, двойной переключатель BIOS и много другое. Помимо описания Palit GeForce GTX 1060 Super Jetstream приводится схематичное изображение новинки в разобранном виде, позволяя оценить конструкцию системы охлаждения.
В такой огромной упаковке большую часть занимает мягкий материал, а видеокарта помещена в антистатический пакет. Вместе с графическим ускорителем пользователь может обнаружить диск с драйверами, руководство по установке и переходник питания. Все самое необходимое, что может потребоваться современному геймеру.
ВНЕШНИЙ ВИД

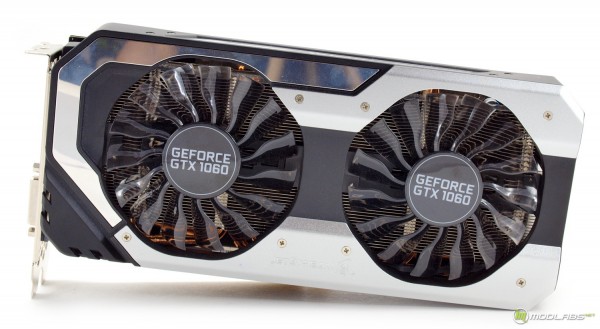

Модель Palit GeForce GTX 1060 Super Jetstream обзавелась оригинальным дизайном, который напоминает свою старшую версию. К основным достоинствам конечно же отнесена система охлаждения, получившая массивный радиатор с четырьмя тепловыми трубками, два 90 мм вентиляторов, которые украшают декоративный кожух с металлическими вставками и опорную пластину на задней стороне.

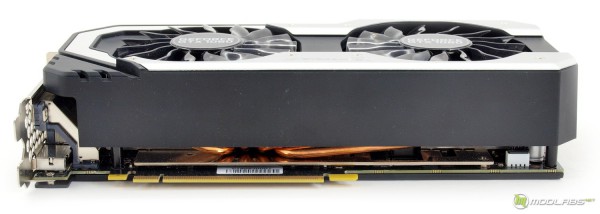

При взгляде с боков открывается интересная картина. Она выражена в полном сокрытии кулером свободных зон, которые накрывают видеокарту. Через незначительные прорези между им и печатной платой можно разглядеть часть конструкции системы охлаждении.

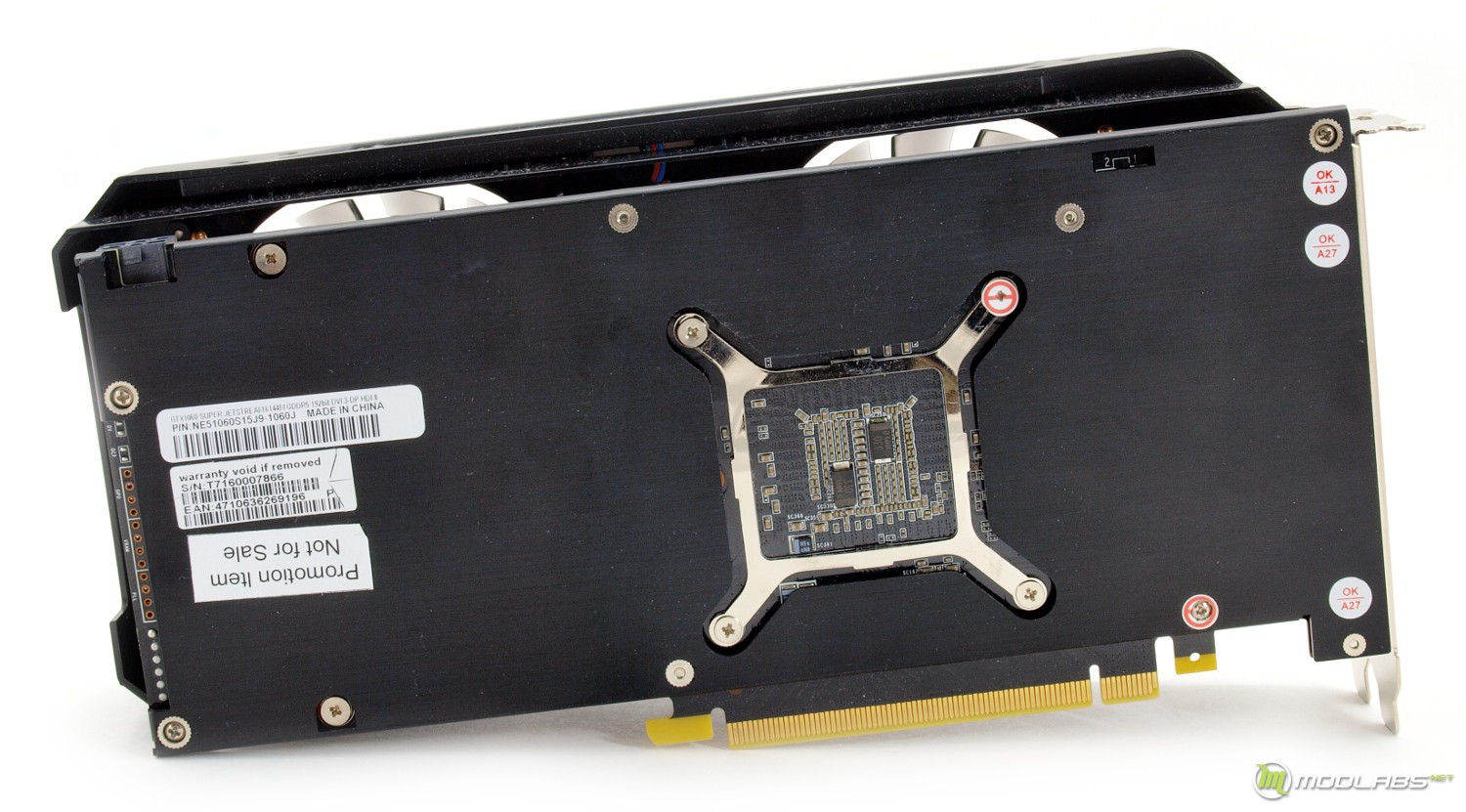

Для защиты текстолита от перегиба использована черная опорная пластина. Забегая вперед отметим, что в роли элемента системы охлаждения она не участвует, ведь между ними не использована термопрокладка. Тут же находятся и две гарантийные пломбы.

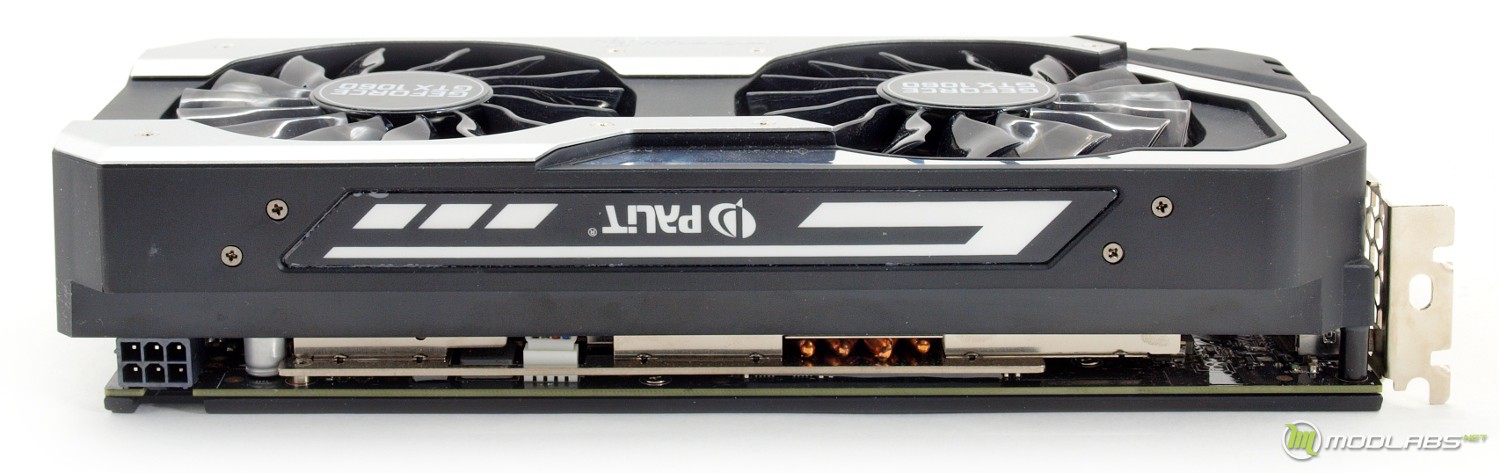

Современный графический ускоритель из топовй линейки и без подсветки? Нет, сынок, это фантастика! На модели Palit GeForce GTX 1060 Super Jetstream имеется боковая надпись и логотип регулируемой RGB ленты, настраиваемой фирменным приложением. По умолчании активирован режим «GPU Temperaturer», который в зависимости от нагрева графического процессора переливается от зеленого к красному.

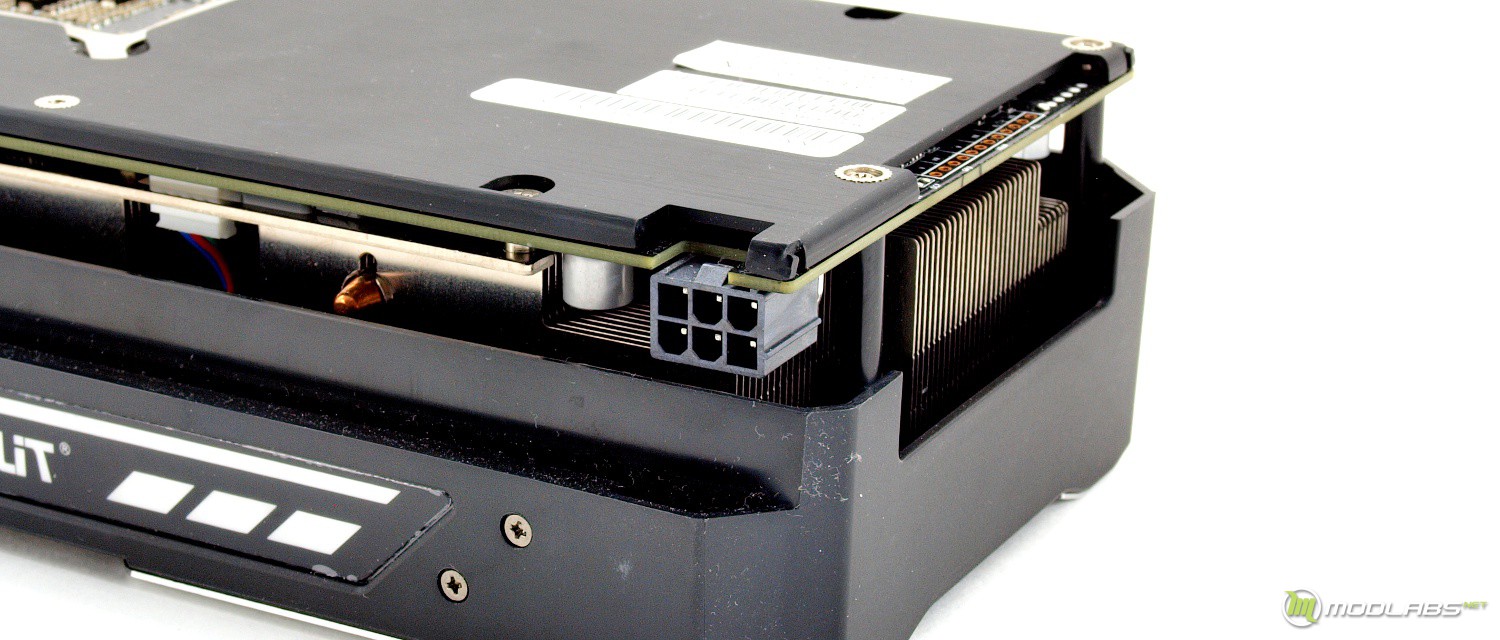

Энергоэффективность новых решений позволяет новинке отметится невысоким показателем TDP на отметке 120 Вт и обходится лишь одним разъемом дополнительного питания «6pin». Стоит отметить, что на печатной плате есть контактная площадка, позволяющая установить на видеокарту вместо шестиконтактного один восьмиконтаткный коннектор. Для удобного пользования он развернут защелкой верх, и в бэкплейте имеется прорезь.

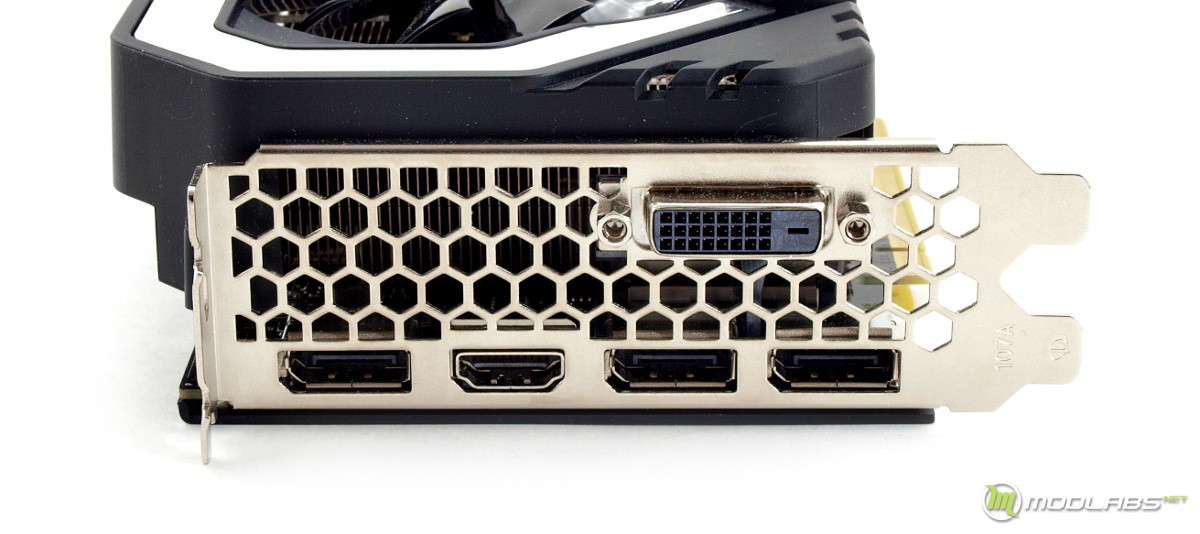

На интерфейсной панели наблюдается референсная схема видеовыходов. Помимо одного DVI-D и одного HDMI задействованы три разъема DisplayPort. Пользователю доступны одновременное использование до четырех видеовыходов. Сама панель имеет множественные прорези в виде рисунка пчелиных сот для выхода горячего воздуха.

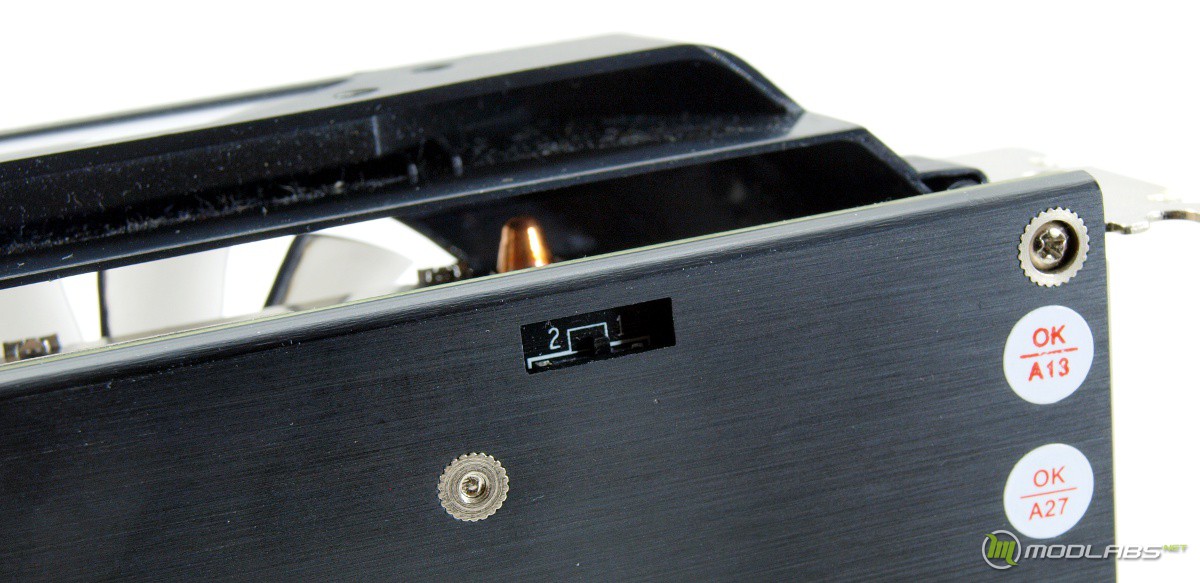

Даже не с первого раза отмечаешь для себя крохотную прорезь в бэкплейте, где могли бы располагаться коннекторы SLI. Здесь спрятан двойной переключатель BIOS, по умолчании активирован первый режим с заводским разгоном, во втором доступны настройки с более тихой работой кулера и вентиляторов.
СИСТЕМА ОХЛАЖДЕНИЯ
Одним из ключевых аспектов любой видеокарты является система охлаждения. Palit GeForce GTX 1060 Super Jetstream характерна сложным переплетением различных элементов кулера и креплений. Однако разработчики постарались упростить демонтаж и чистку радиатора с вентиляторами. Для начала необходимо открутить четыре винтика, держащие пластиковый кожух.
Для уменьшения влияния тяжести системы охлаждения на модели Palit GeForce GTX 1060 Super Jetstream использована крестовина, еще два болтика находится в зоне подсистемы питания.

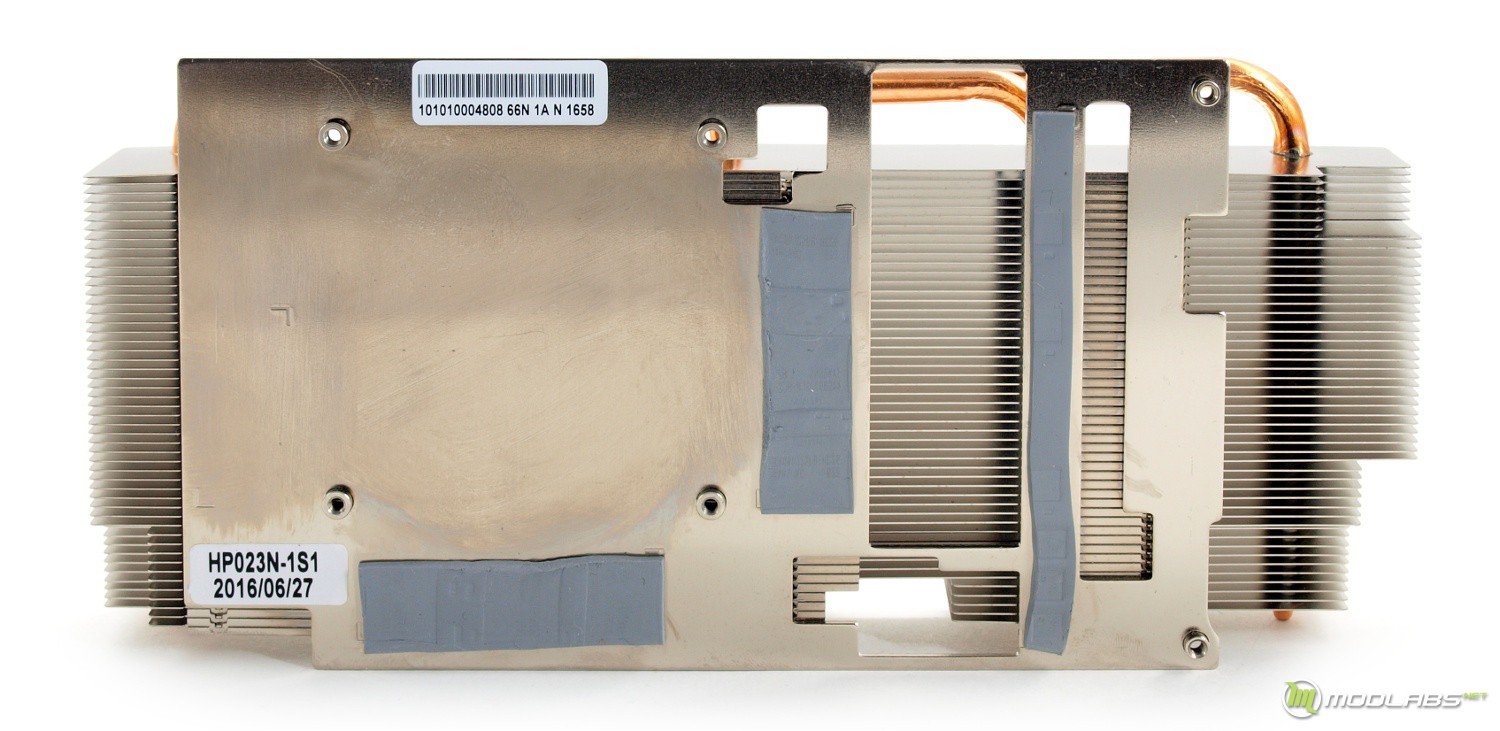

Основание радиатора представляет собой единую пластину, накрывающую все горячие участки печатной платы – графический процессор, микросхемы видеопамяти и силовые транзисторы. В качестве термоинтерфейса использована серые паста и прокладки.

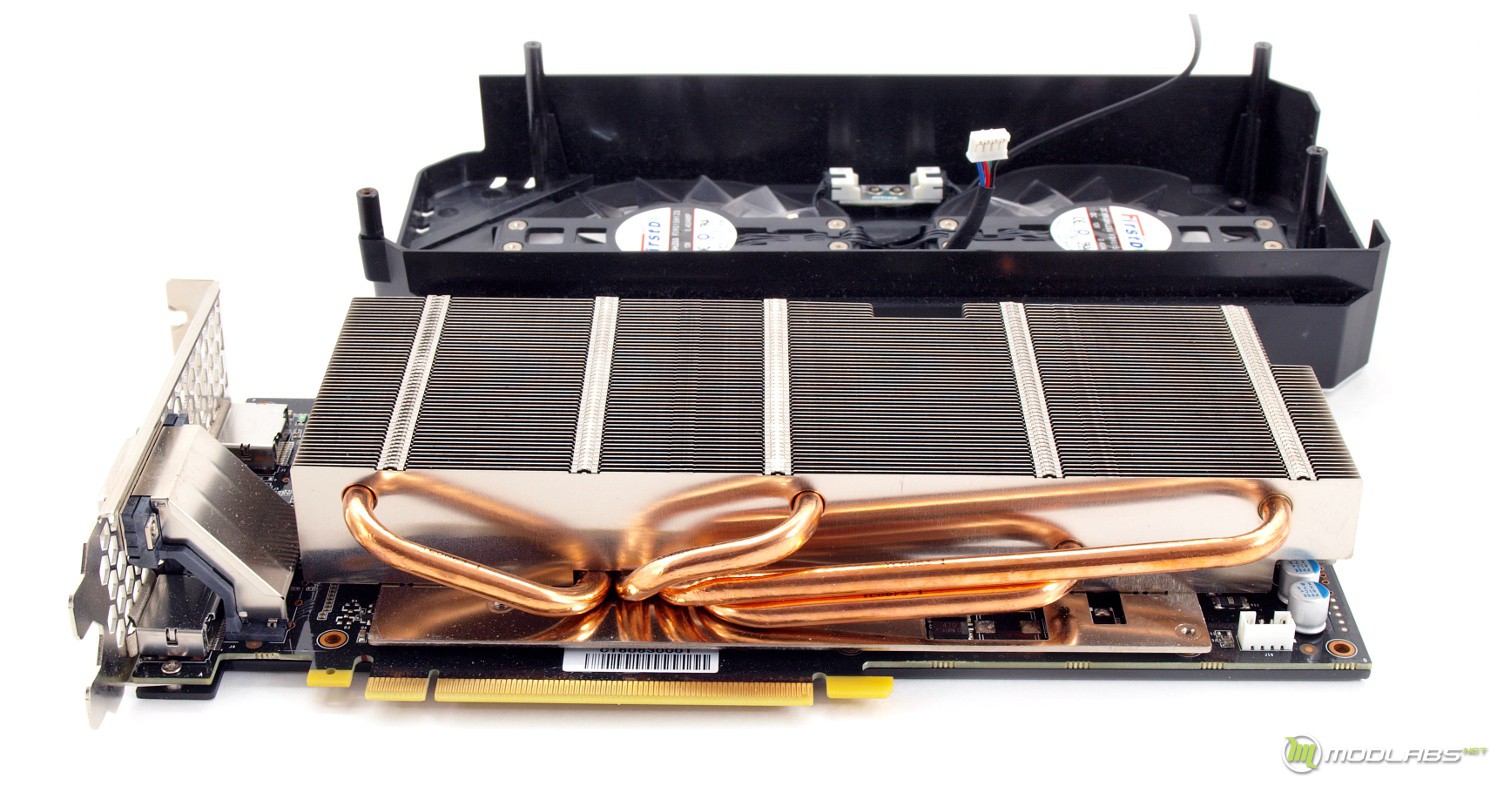

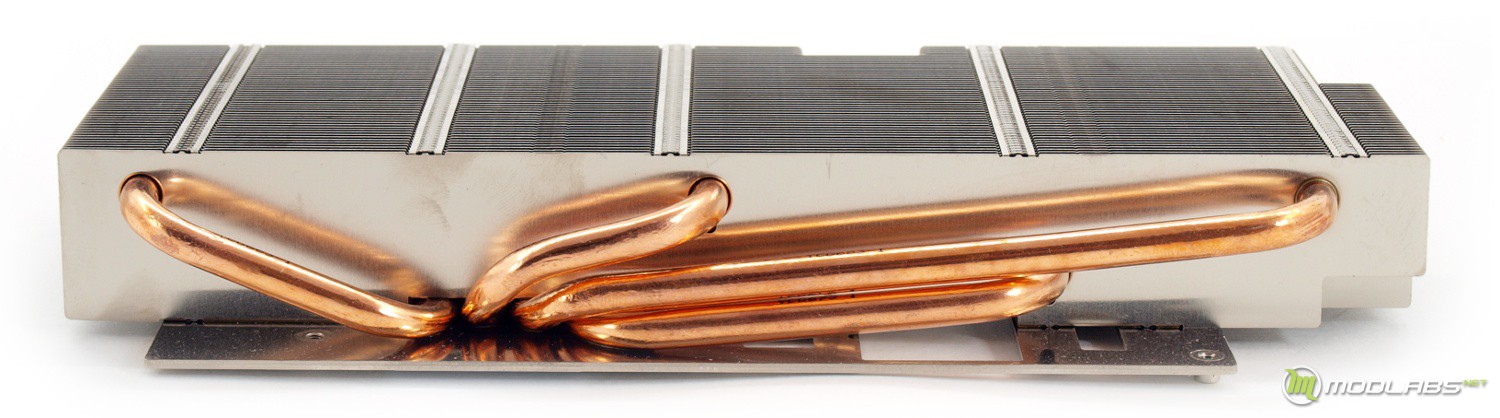

Охладитель представляет собой односекционный радиатор, набранный множеством алюминиевых пластин продольной форму. Их пронизывают четыре тепловые трубки диаметром 6 мм каждая. Все соединения тщательно пропаяны, что положительно сказывается на теплопереносе.
Помимо данных доработок разработчики увеличили их высоту до 28 мм, что позволяет уверенно заявить об использовании Palit GeForce GTX 1060 Super Jetstream одного из самых массивных систем охлаждения.

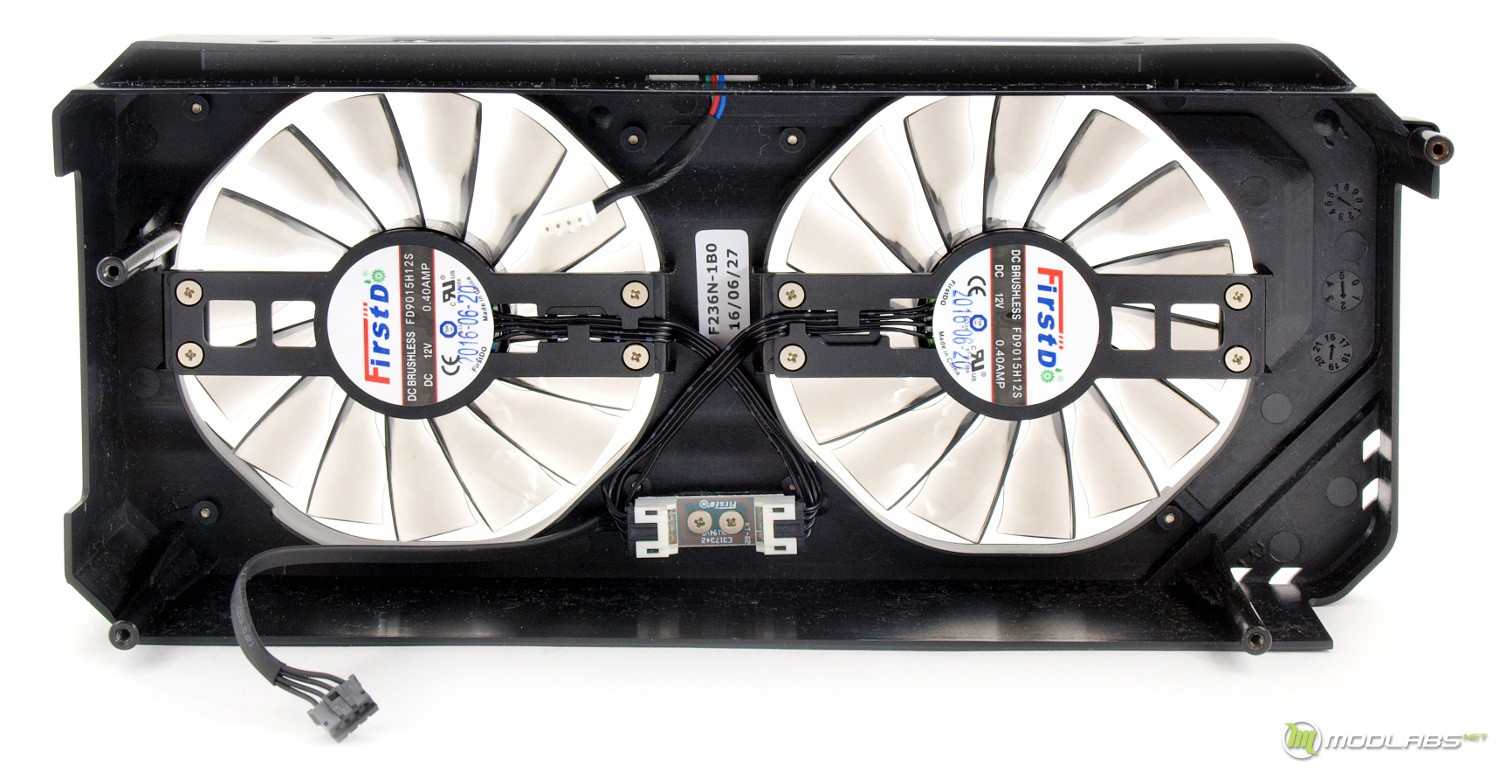

Вместе с декоративным кожухом снимаются и два вентилятора диаметром 90 мм, лопастей чуть меньше – 85 мм. Они изготовлены компанией FirstD, модели FD9015H12S. Характеристики 12 В при силе тока 0.4 Ампер. Скорость вращения составляет 0 – 2500 об/мин, очень тихими они являются до 1200 об/мин, тихими – до 1500 об/мин.

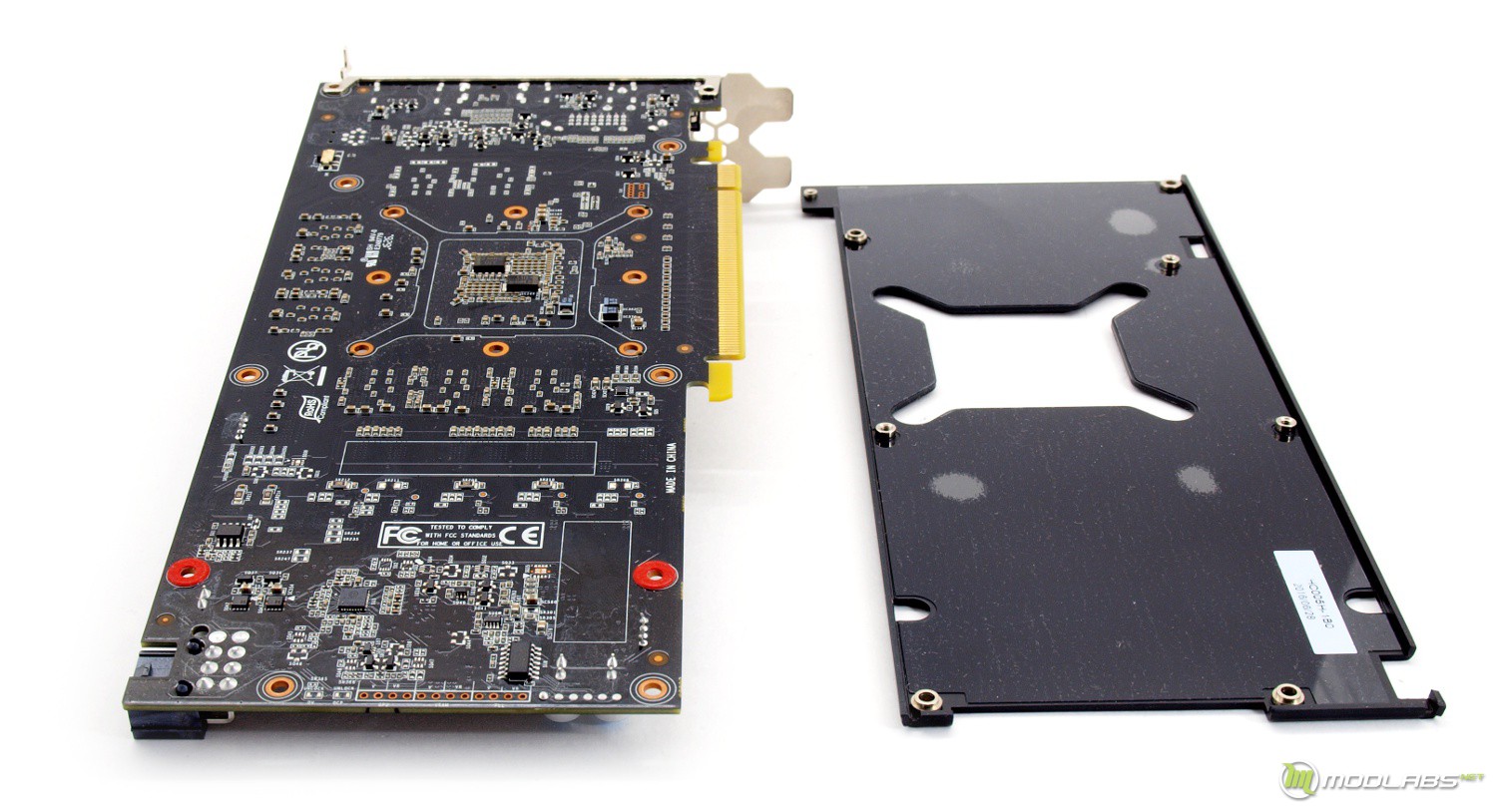

Последним элементом остается опорная пластина. Бэкплейт полностью монолитный и лишен прорезей для доступа свободного воздуха. Он отвечает за усиление конструкции и защиту от прогиба текстолита. Часть моделей оборудована полоской термопрокладки в зоне VRM, что помогает отвести часть тепла, но не в данном случае.
ПЕЧАТНАЯ ПЛАТА

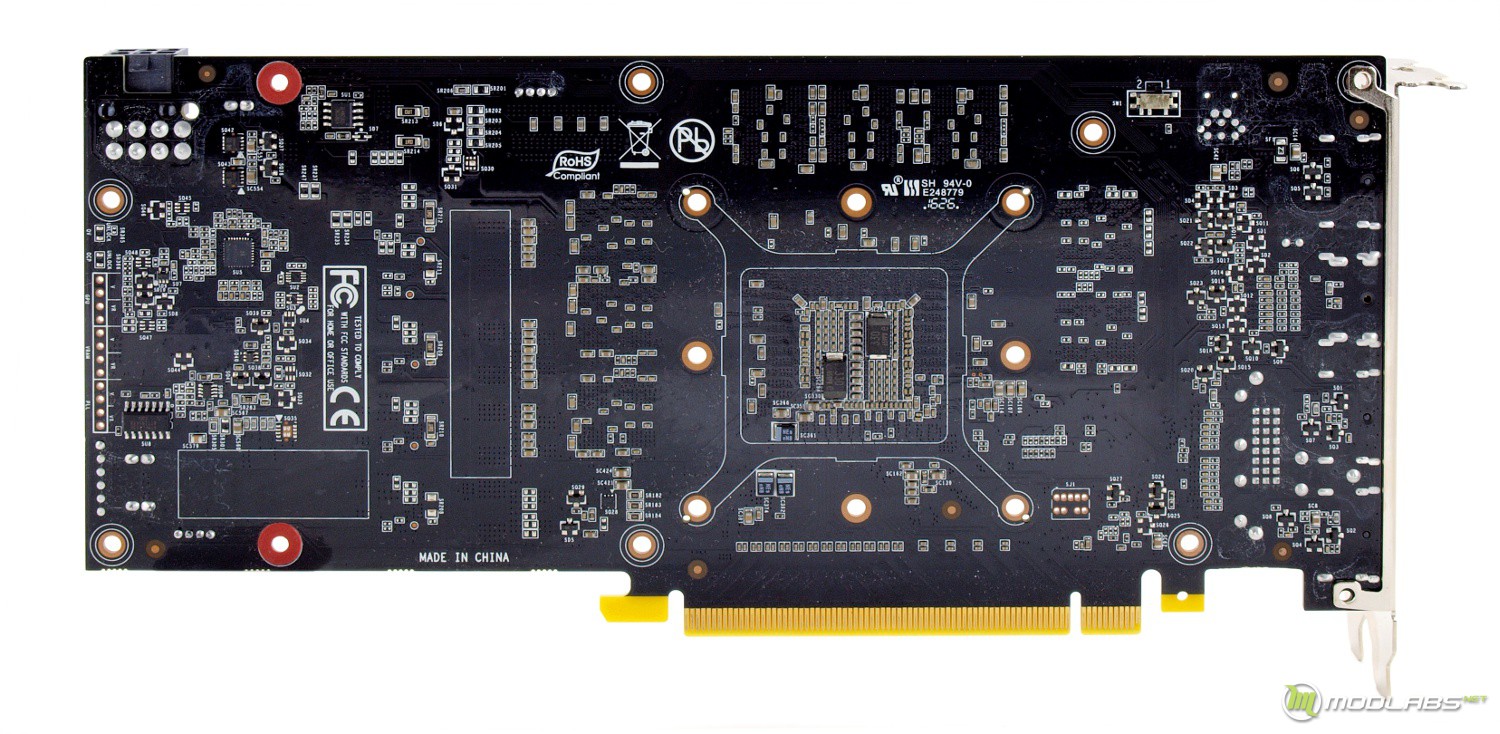

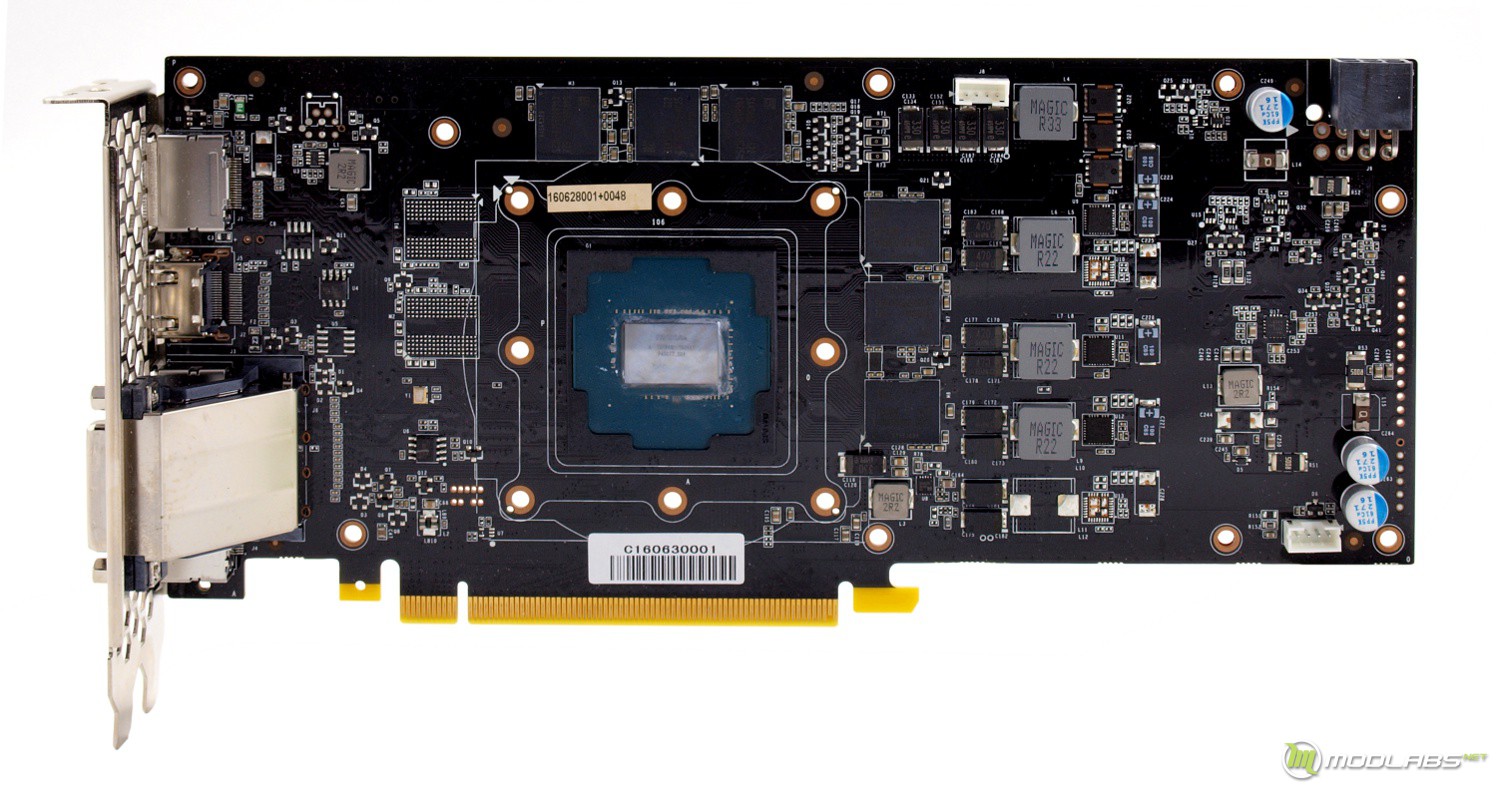

Видеокарт Palit GeForce GTX 1060 Super Jetstream построен на оригинальной печатной плате с текстолитом черного цвета. Разработчики полностью переработали PCB и все ее элементы. К особенностям новинки помимо двойного переключателя BIOS стоит отнести и точки замера напряжений, и резистор для снятия защиты по току, что пригодится оверклокерам при максимальном разгоне.

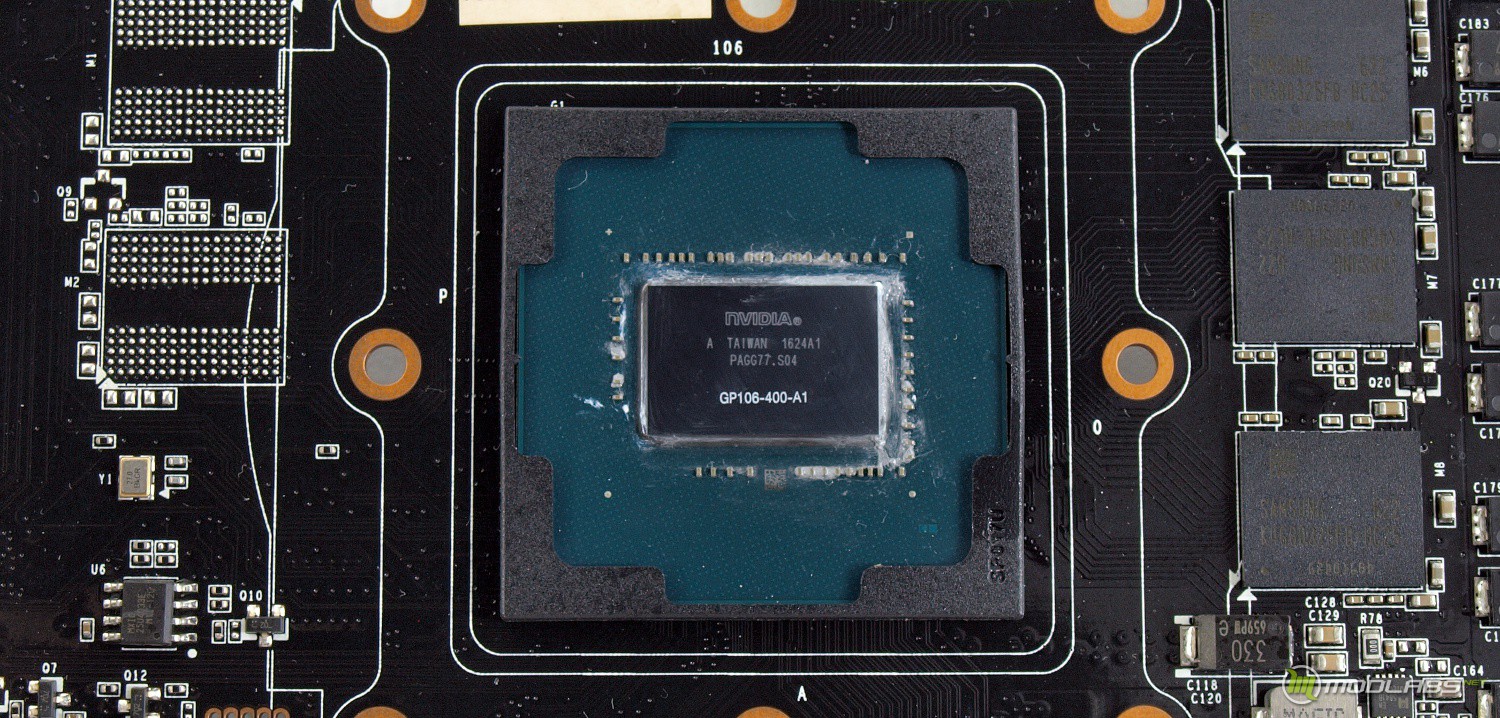

Графический процессор производства NVIDIA получил 1280 ядер, 48 блока растеризации и 80 текстурных блоков, произведен на 24 неделе 2016 года и обзавелся защитной рамкой.

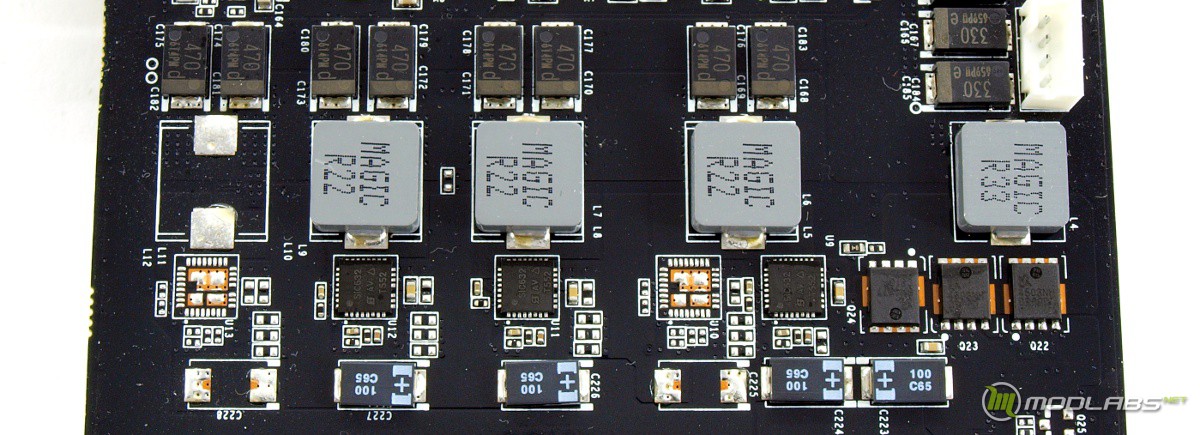

Подсистема питания VRM насчитывает три фазы, отвечающие за GPU, и одна – за видеопамять, управляемые ШИМ-контроллером NCP81022 производства On Semiconductor.
Шесть микросхем видеопамяти производства Samsung образуют объем видеопамяти равный 6 Гбайт, функционирующие на частоте 2002 МГц (эффективная частота 8008 МГц).
ТЕСТИРОВАНИЕ
Тестирование происходило на стенде со следующей конфигурацией:
- Процессор: Intel Core i7-4770K;
- Система охлаждения: Thermalright Archon;
- Материнская плата: MSI Z97 Gaming 5;
- Оперативная память: Kingston HyperX Genesis 8 ГБ (2X4 ГБ);
- Жёсткий диск: Transcend 370S 256 Гбайт;
- Блок питания: Chieftec APS-1000C 1000W.

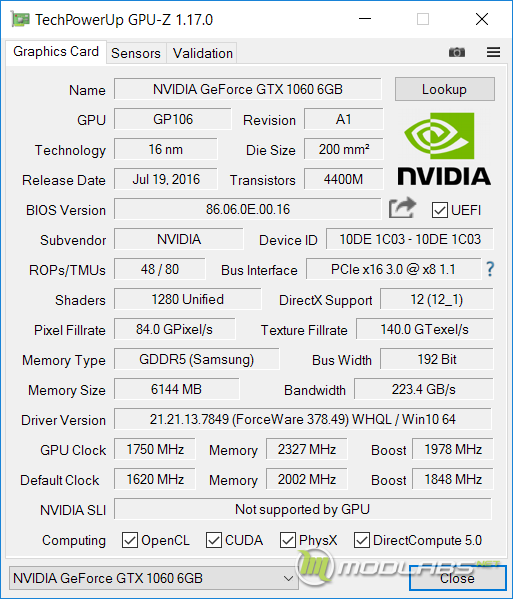

В модельном ряду компании Palit стоит жесткая иерархия, которая позволяет легко определить принадлежность видеокарту к тому или ному классу. Видеокарта Palit GeForce GTX 1060 Super Jetstream с приставкой «Супер» имеет высокий заводской разгон, который делает ее особенной. Частота ядра повышена с 1506 МГц до 1620 МГц, в режиме Boost – до 1848 МГц при напряжении 1.05 В. Частота памяти составляет эталонные 2002 МГц.
В простое вентиляторы останавливаются как и положено современным решениям, ПК становится полностью бесшумным. Температура держится на отметке 40°С.
Интересно посмотреть на видеокарту Palit GeForce GTX 1060 Super Jetstream в настоящем сражении – в игровых приложениях и бенчмарках. После десяти минут непрерывного теста графический ускоритель прогрелся до 74°С при скорости вращения вентиляторов всего 1250 об/мин, частота ядра к этому времени зафиксировалась на среднем значении 1962 МГц. Стоит отметить, что новинка работает достаточно тихо и при комфортном температурном режиме. Вертушки стартуют плавно, без резких завываний и гулов.

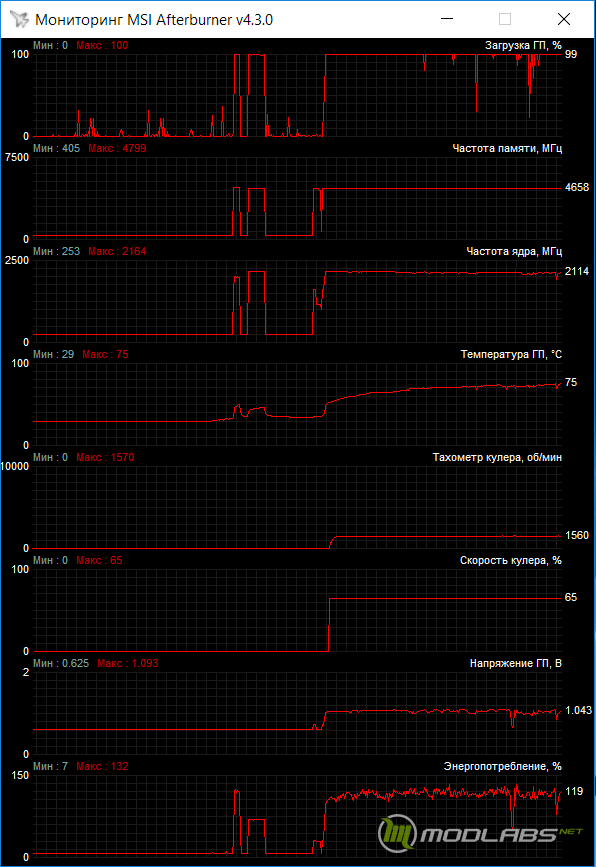

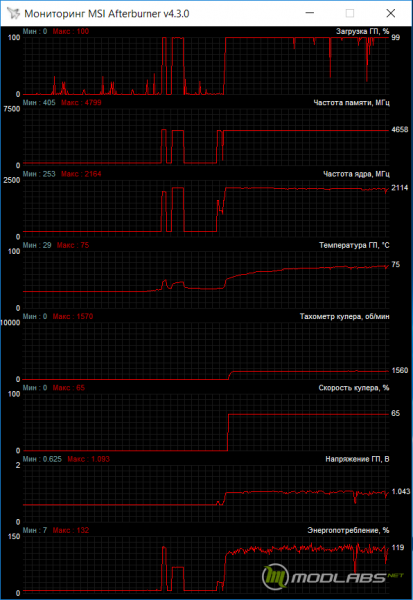

Видеокарту Palit GeForce GTX 1060 Super Jetstream удалось разогнать до 1750 МГц по ядоу и 2327 МГц по памяти. Для этого были повышены Power Limit и напряжение до 1.093 В, а скорость вращения вентиляторов зафиксирована на приемлемо уровне 1550 об/мин.
Это отразилось на нагреве до 77°С, новинка теперь бустит до 2114 МГц при среднем значении и 2164 МГц – в пике.

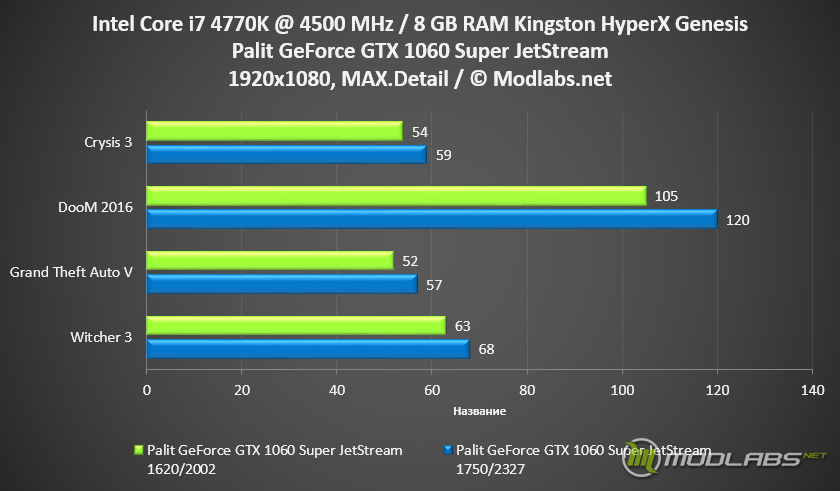

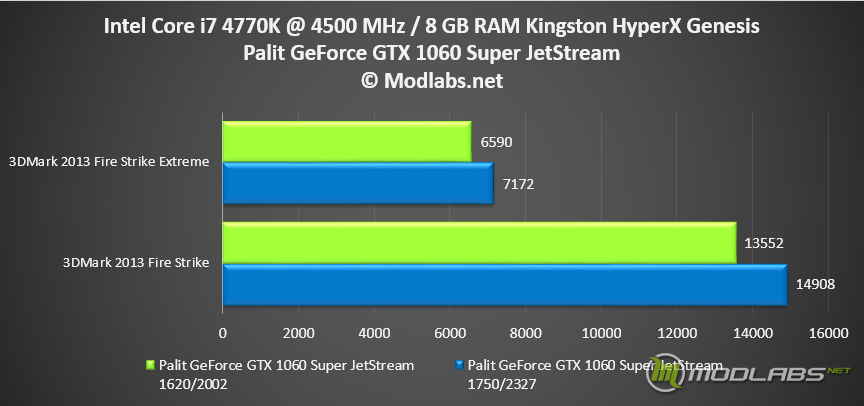

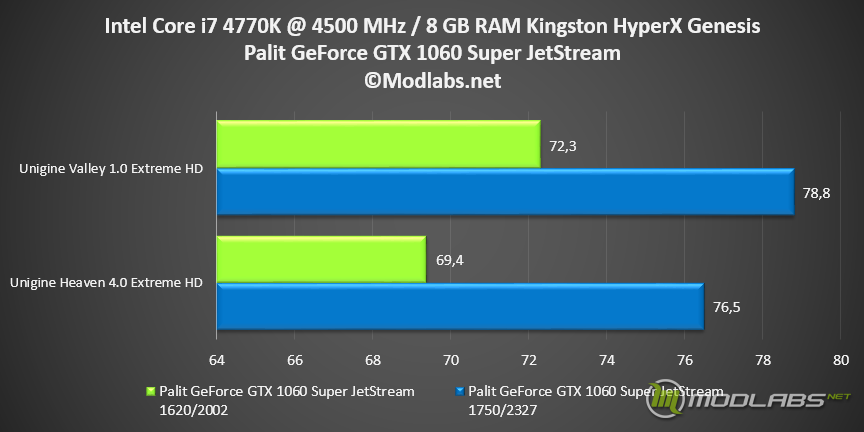

Для наглядного отражения прироста от разгона мы использовали синтетические тесты и популярные компьютерные игры.

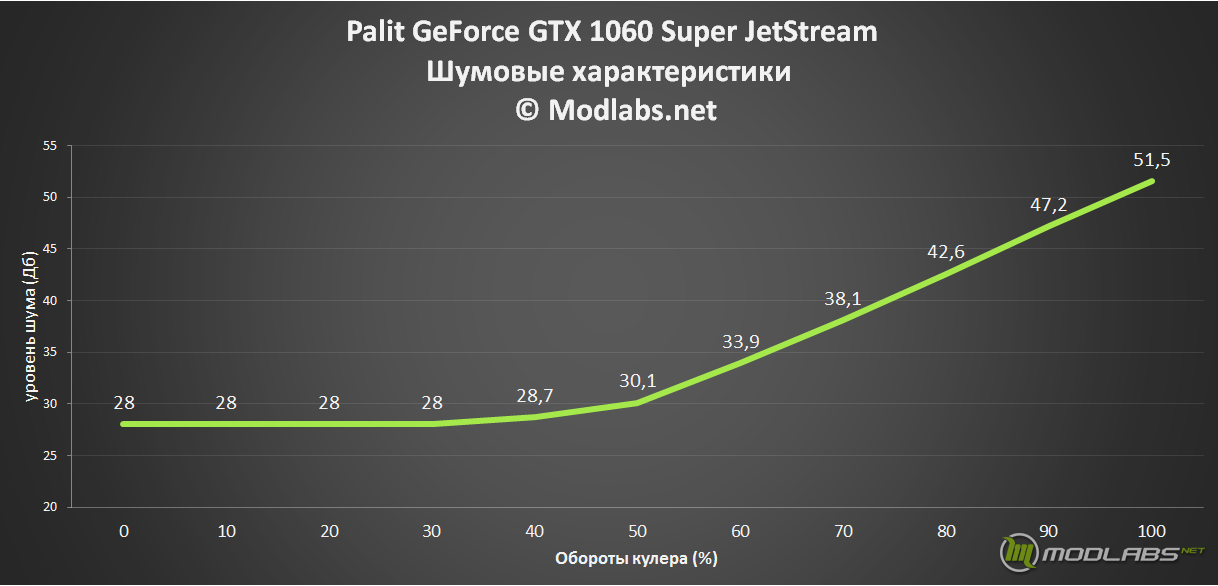

О системе охлаждения видеокарты Palit GeForce GTX 1060 Super Jetstream можно сказать только два слова: тихая и эффективная. До половины своей мощности ее практически не слышно, а далее начинается легкий свист прохождения потоков воздуха сквозь ребра. Работа кулер настроена очень аккуратно и не создает дискомфорта, однако, если пользователь решит, что модно повысить его эффективность, то повысить его скорость вращения на 100-200 об/мин не создаст труда.
ЗАКЛЮЧЕНИЕ
У модели Palit GeForce GTX 1060 Super Jetstream множество достоинств, среди которых высокий заводской разгон, тихая и эффективная система охлаждения, отличный оверклокерский потенциал, переработанная печатная плата и расширенная трехлетняя гарантия. И всего один недостаток – она перекрывает три слота расширения, хотя это больше особенность: установка двух видеокарт в режиме SLI невозможна на графических ускорителях GeForce GTX 1060, поэтому разработчики решили увеличить новинку не в длину, а в высоту.
При анализе полученных данных можно отметить, что наша героиня хорошо справляется и с разгоном, который неплохо поднимает уровень производительности. Это будет приятным бонусом при покупке отличной видеокарты, справившейся с дополнительными обязанностями без особых сложностей.
