Анонс графического процессора Polaris 10 позволил компании AMD сделать уверенный шаг вперед, а партнерам расширить модельный ряд своей продукции. Производители выпустили много интересных неэталонных видеокарт, различающихся системами охлаждения, разгоном и подсистемой питания.

Разработчики из AMD подготовили только одну версию референса и им стал Radeon RX 480 8Gb, однако, компания Sapphire единственная в своем роде позволила себе выпуск на его базе модели Sapphire Radeon RX 470 OC, которая является в каком-то плане копией знакомой эталонной видеокарты, но с некоторыми изменениями. Несмотря на кажущуюся схожесть новинка будет интересна геймерам.

УПАКОВКА И КОМПЛЕКТАЦИЯ

Видеокарта Sapphire Radeon RX 470 OC поставляется в небольшой черно-красной упаковке с глянцевым покрытием и изображением фирменного киборга. Разработчики отметили наименования модели и производителя, объем видеопамяти равный 4 Гбайт стандарта GDDR5, заводской разгон и поддерживаемые технологии.



На обратной стороне коробки приведены описание и технические характеристики модели. Новинка получила поддержку новейших функций, способна работать в тандеме из двух графических ускорителей в режиме CrossFire.



Внутри находится коробка из плотного картона, а видеокарта помещена в антистатический пакет с воздушными прослойками, защищающими Sapphire Radeon RX 470 OC от различных повреждений при транспортировке.



В комплекте поставки пользователь может обнаружить:

• Руководство пользователя;
• Диск с драйверами и программным обеспечением;
• Брошюры по продукции и регистрации;
• Переходник DVI -> HDMI.



ВНЕШНИЙ ВИД

Видеокарта Sapphire Radeon RX 470 OC получила референсную систему охлаждения, но разработчики нашли в себе силы ее заметно улучшить. Дизайнеры перекрасили лицевую панель в серебряный цвет, и некоторые другие элементы. За эти изменения модель Sapphire Radeon RX 470 OC неофициально называют «Platinum Edition», поэтому не удивляйтесь, если встретите такое наименование.



В связи с тем фактором, что новинка повторяет эталонную версию, то пройдемся по ключевым моментам.

Sapphire Radeon RX 470 OC получила референсную систему охлаждения, где центральное место отведено радиатору, через множество ребер которого тангенциальный вентилятор (в простонародье - турбина) прогоняет воздух и выбрасывает его через заднюю панель наружу. Преимущество данного кулера в том, что нагретый воздух не задерживается в корпусе, а главным недостатком является уровень шума. Мы измерили его в нашей лаборатории и сделали определнные выводы, о которых расскжаем в соответсвующем разделе.



При взгляде на обратную сторону в глаза бросается металлическая пластина – бэкплейт, которого ранее не было. Она не только играет элемент жесткости и защищает навесные элементы от скола, но и отводит тепло от подсистемы питания.



СИСТЕМА ОХЛАЖДЕНИЯ

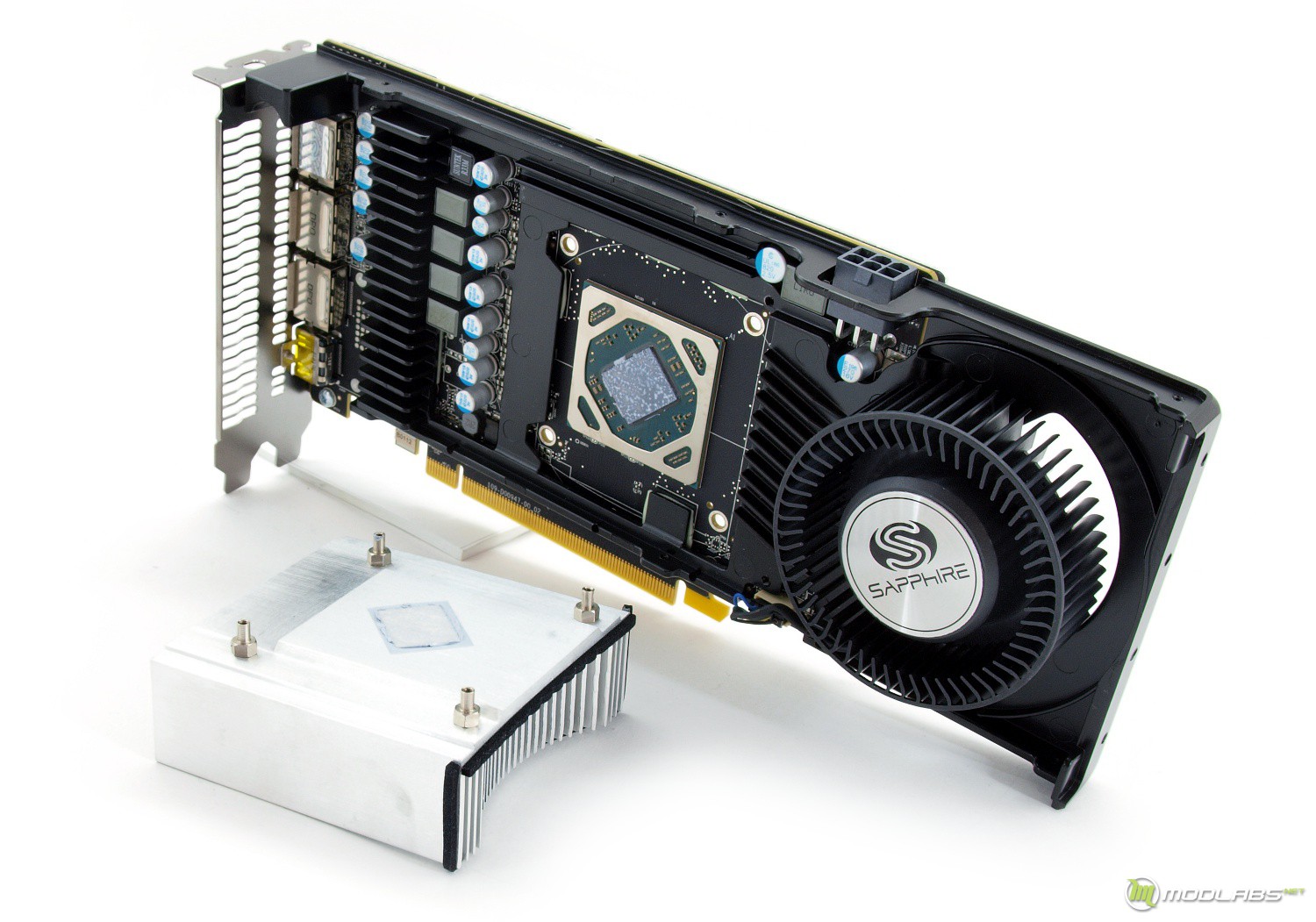

Система охлаждения Sapphire Radeon RX 470 OC построена по незыблемым канонам. Под пластиковым декоративным кожухом прячется алюминиевый радиатор и тангенциальный вентилятор диаметром 67 мм. Всю печатную плату накрывает пластина, которая является охладителем для микросхем видеопамяти и зоны VRM.



С обратной стороны кулер крепится с помощью крестовины, которая равномерно распределяет нагрузку на небольшом графическом процессоре. Радиатор представляет собой небольшую алюминиевую болванку. В отличие от старшей модели RX 480 он не имеет медного сердечника.



Вместе с пластиной, накрывающей печатную плату и все элементы, демонтируется бэкплейт. Крепится он 12 винтами и участвует в охлаждении подсистемы питания. С этой целью разработчики поместили толстую черную термопрокладку в зоне VRM.



ПЕЧАТНАЯ ПЛАТА

Модель Sapphire Radeon RX 470 OC построена на эталонной печатной плате со всеми вытекающими. Инженеры произвели незначительные изменения, касающиеся ключевых узлов.

Графический процессор AMD Polaris 10 (Ellesmere XT), установленный на Radeon RX 480, заменен на версию Ellesmere PRO (RX 470). Он включает 2048 шейдера, 32 блока растеризации и 128 текстурных блока.



Подсистема питания лишилась двух фаз, теперь она построена по схеме «4+1», где четыре фазы отводятся на графический процессор и одна – на видеопамять.



Новинка оснащена четырьмя гигабайтами видеопамяти, набранной восемью микросхемами объемом 128Mх32 Мб. Они функционируют при частоте 1650 МГц, но разогнаны до 1750 МГц, и работаю при напряжении 1.5 Вольт.



ТЕСТИРОВАНИЕ

Тестирование происходило на стенде со следующей конфигурацией:

• Процессор: Intel Core i7-4770K;
• Система охлаждения: Thermalright Archon;
• Материнская плата: MSI Z97 Gaming 5;
• Оперативная память: Kingston HyperX Genesis 8 ГБ (2X4 ГБ);
• Жёсткий диск: Transcend 370S 256 Гбайт;
• Блок питания: Chieftec APS-1000C 1000W.

Название модели Sapphire Radeon RX 470 OC говорит само за себя: видеокарта получила небольшой заводской разгон. Частота ядра была повышена с 926 МГц до 936 МГц, в режиме Boost – с 1206 МГц до 1216 МГц при напряжении 1.0 Вольт, видеопамять функционирует теперь вместо 1650 МГц при 1750 МГц.

В простое система охлаждения работает при 760 об/мин, температура графического процессора держится на отметке 40-45°С при очень низком уровне шума.



Видеокарты поколения Polaris оказались очень сильно зависимы от «качества кристалла» - показателя ASIC. В нашем случае он составил 80.0%, что позволяет нашему сэмплу стабильно работать при 0.987 В. Показатели AIDA64 Extreme Edition:



• DPM0: GPUClock =  300 MHz, VID = 0.80000 V
• DPM1: GPUClock =  466 MHz, VID = 0.81800 V
• DPM2: GPUClock =  751 MHz, VID = 0.82400 V
• DPM3: GPUClock = 1019 MHz, VID = 0.82700 V
• DPM4: GPUClock = 1074 MHz, VID = 0.86200 V
• DPM5: GPUClock = 1126 MHz, VID = 0.90000 V
• DPM6: GPUClock = 1169 MHz, VID = 0.94300 V
• DPM7: GPUClock = 1216 MHz, VID = 0.98700 V



Стоит отметить, что в моем случае был также приобретён сэмпл и установлен в домашний ПК, где данные показатели составили 70.6% и 1.100 В.



В играх и бенчмарках продемонстрировала следующие результаты. После 10 минут работы Sapphire Radeon RX 470 OC функционировал при средней частоте ядра 1100 МГц и напряжении 0.981 В. Графический процессор прогрелся до 80°С при скорости вращения вентилятора 1550 об/мин и низком уровне шума. Характерной чертой многих моделей стало ограничение энергопотребления видеокарты на уровне BIOS и для модели Sapphire Radeon RX 470 OC это составляет 92 Вт. Это и не позволяет GPU функционировать при заявленных 1216 МГц, но удерживает температуру зоны VRM на отметке 91°С.



Данные программы Polaris BIOS Editor 1.4:

Max Power Limit (W) = 92 Вт.

Есть две возможности его повышения – с помощью редактирования BIOS или же повышения Power Limit в утилитах для разгона. Мы приподняли PL всего на 20% в программе MSI AfterBurner и получили следующие результаты.

Видеокарта Sapphire Radeon RX 470 OC стала стабильно работать при 1216 МГц. Энергопотребление возросло незначительно – всего до 105 Вт. Кулер стал работать при 1700 об/мин, что что незначительно отразилось на уровне шума. Температура графического процессора и подсистемы питания составила 80°С и 95°С соответственно.



Видеокарту Sapphire Radeon RX 470 OC удалось разогнать до стабильных значений 1450 МГц по ядру при напряжении 1.23 В и 2150 МГц по памяти при скорости вращения вентилятора 2500 об/мин.



Для наглядного отражения прироста от разгона мы использовали синтетические тесты и популярные компьютерные игры.



Система охлаждения видеокарты Sapphire Radeon RX 470 OC построена по эталонному образцу, однако, стоит отметить следующие факторы. Если сравнивать тангенциальные вентиляторы с прошлыми моделями, к примеру, Radeon R9 290X, то он уменьшился в диаметре с 75 до 65 мм, что благотворно сказалось на акустических характеристиках, да и скорость вращения в нашем случае составляет в среднем 1600-1700 об/мин против 2800 об/мин у прошлого поколения. Все это позволяет модели Sapphire Radeon RX 470 OC издавать уровень шума ниже среднего, комфортного для продолжительной работы.

РЕЗЮМЕ

Перед итогами стоит еще раз пробежаться по основным особенностям видеокарты Sapphire Radeon RX 470 OC и ее отличий от референса:

• -  Урезание двух фаз питания;
• -  Отсутствие переключателя BIOS;
• -  4 Гбайт видеопамяти против 8 Гбайт;
• -  Частота памяти 1750 МГц;
• -  Отсутствие медного сердечника радиатора.

• +  Бэкплейт и охлаждение зоны VRM;
• +  Обновленный серебристый дизайн;
• +  TDP с 150 Вт снизился до 120 (и даже до 92 Вт по BIOS);
• +  Система охлаждения работает из-за этого тише.

ЗАКЛЮЧЕНИЕ

Видеокарта Sapphire Radeon RX 470 OC стала смелым ходом от компании Sapphire, которые единственные решились по выпуску референса на базе Ellesmere PRO, и это принесло свои плоды. Чуть менее производительный и урезанный графический процессор греется и потребляет меньше, а значит, система охлаждения эталонной модели лучше справится с отводом тепла. Учли разработчики и категорию покупателей, поэтому отказавшись от некоторых пунктов они смогли снизить стоимость новинки, сделав ее доступной, и учитывая фактор выше - тихой.

Данные действия сделали видеокарту Sapphire Radeon RX 470 OC привлекательной моделью к приобретению и созданию игровой системы. Разработчики смогли не только выпустить хорошую версию Radeon RX 470, но и проделав определенные операции, оставить разрыв с фирменной линейкой Nitro.
