Сегодня к нам на обзор попал экземпляр системы водяного охлаждения MasterLiquid Pro 120 от компании Cooler Master. Согласно сайту производителя, предшествующие линейки MasterLiquid, Nepton и Seidon по-прежнему остаются в каталоге. Получается, что MasterLiquid Pro расширяет текущий модельный ряд и является наиболее актуальным вариантом. Сейчас и разберемся, какие фишки, производитель внедрил в этой серии.

Комплект поставки

Для варианта с радиатором в 120 мм MasterLiquid Pro 120 обладает крупной упаковкой, которую можно сравнить с некоторыми 240’мм вариациями. Сама упаковка оформлена со вкусом, есть хорошо читаемое название и перечень характеристик на различных языках.

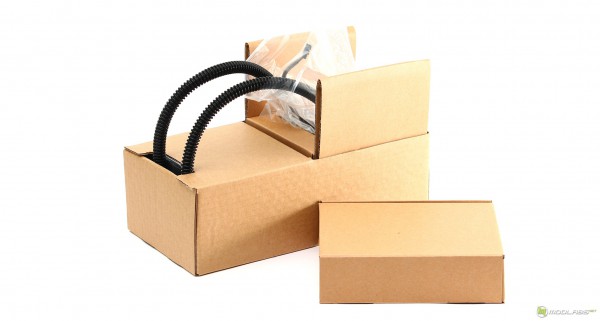

Внутри большая часть места выделена для шлангов, можно сказать они находятся в рабочем, развернутом, состоянии. Комплект поставки уложен в различные боксы, а остальные части обернуты в пакеты.

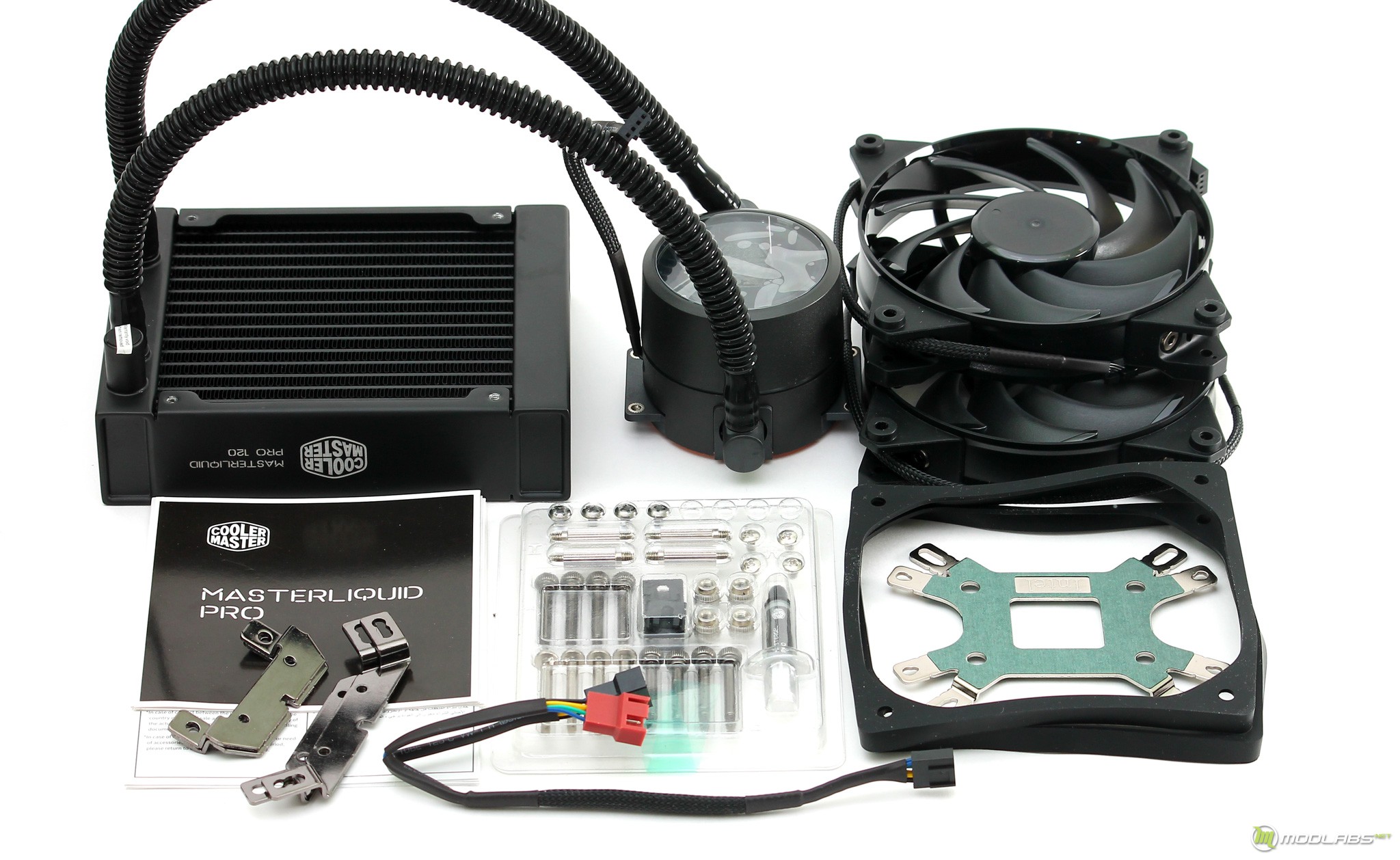

В комплект, помимо блока охлаждения, вошли: набор крепления с металлическим бекплейтом, инструкция пользователя, тюбик фирменной термопасты MasterGel Maker Nano, два вентилятора с антивибрационными прокладками и Y-образный разветвитель для их подключения.

Внешний осмотр

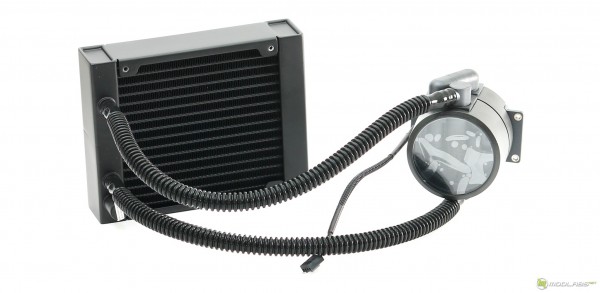

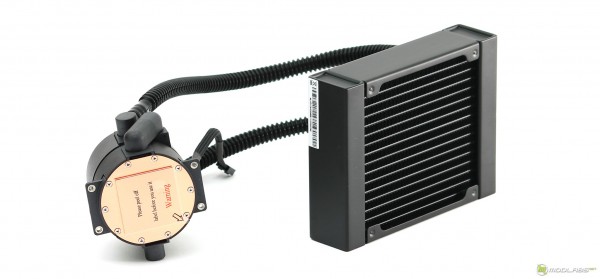

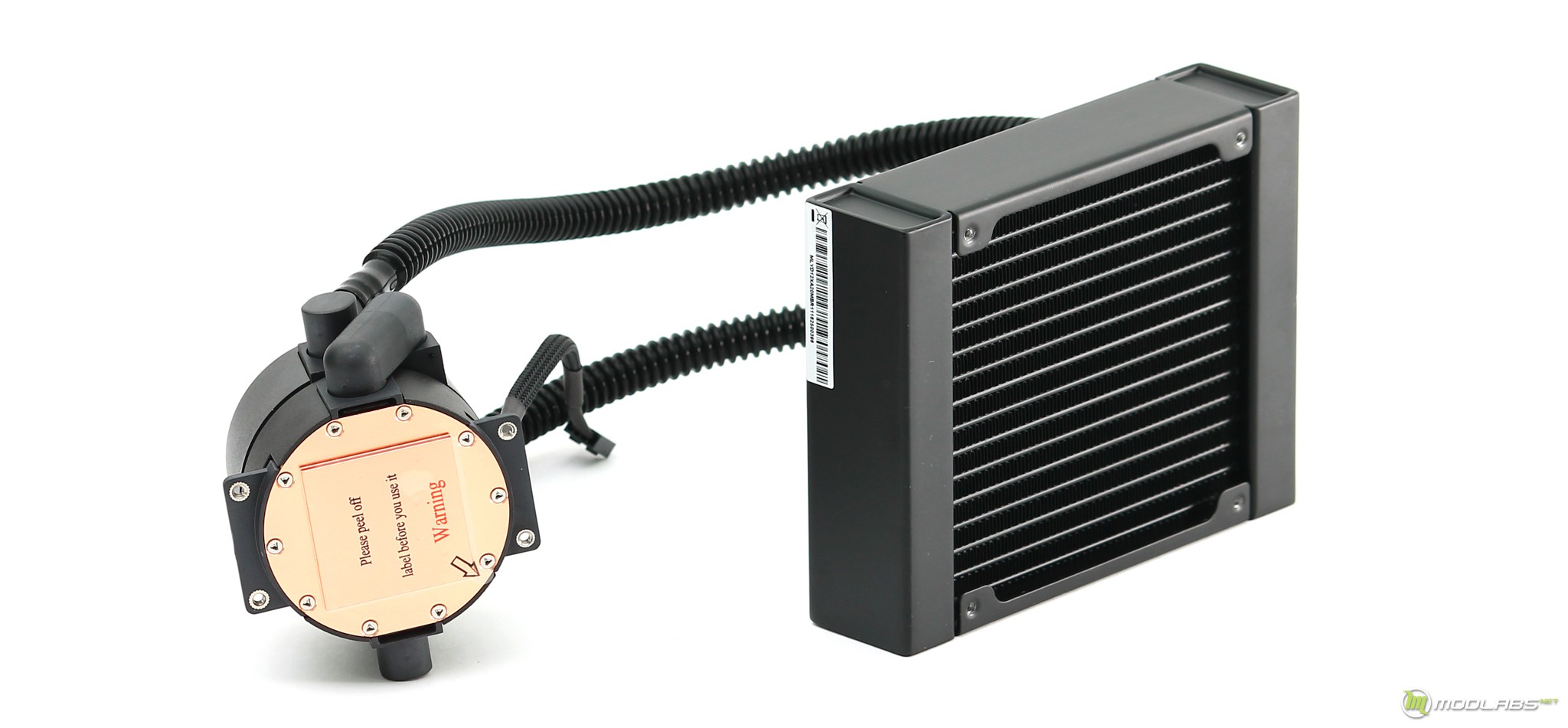

Конструктивно Cooler Master MasterLiquid Pro 120 является представителем классической AIO-системы: ватерблок-помпа, радиатор и несъемные шланги. Но при этом в строении каждого элемента есть отличительные особенности.

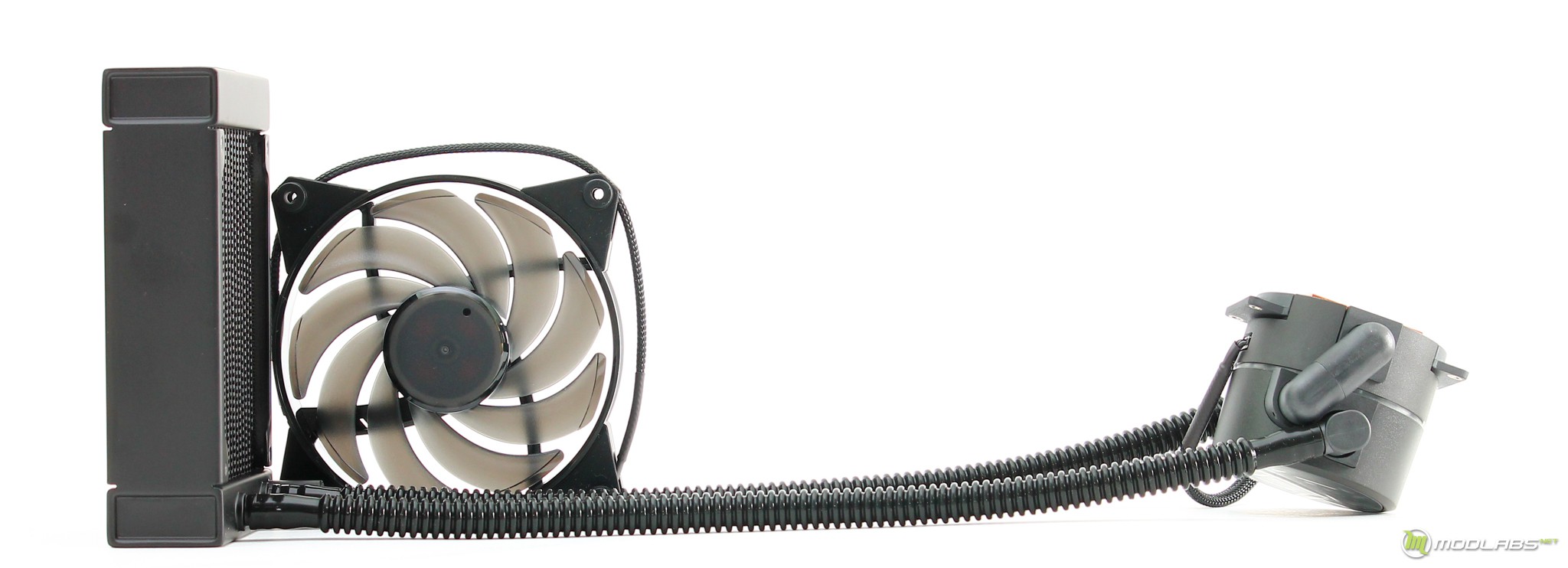

В серии доступны несколько моделей. Их основное различие кроется в размере используемого радиатора, доступны: 120/140/240/280 мм. Как видим к нам попал компактный вариант. Для него итоговые размеры составляют 145x118.5x38 миллиметров.

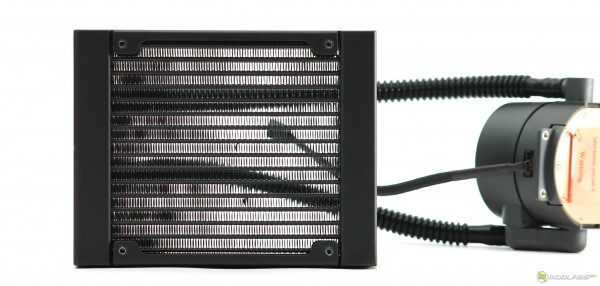

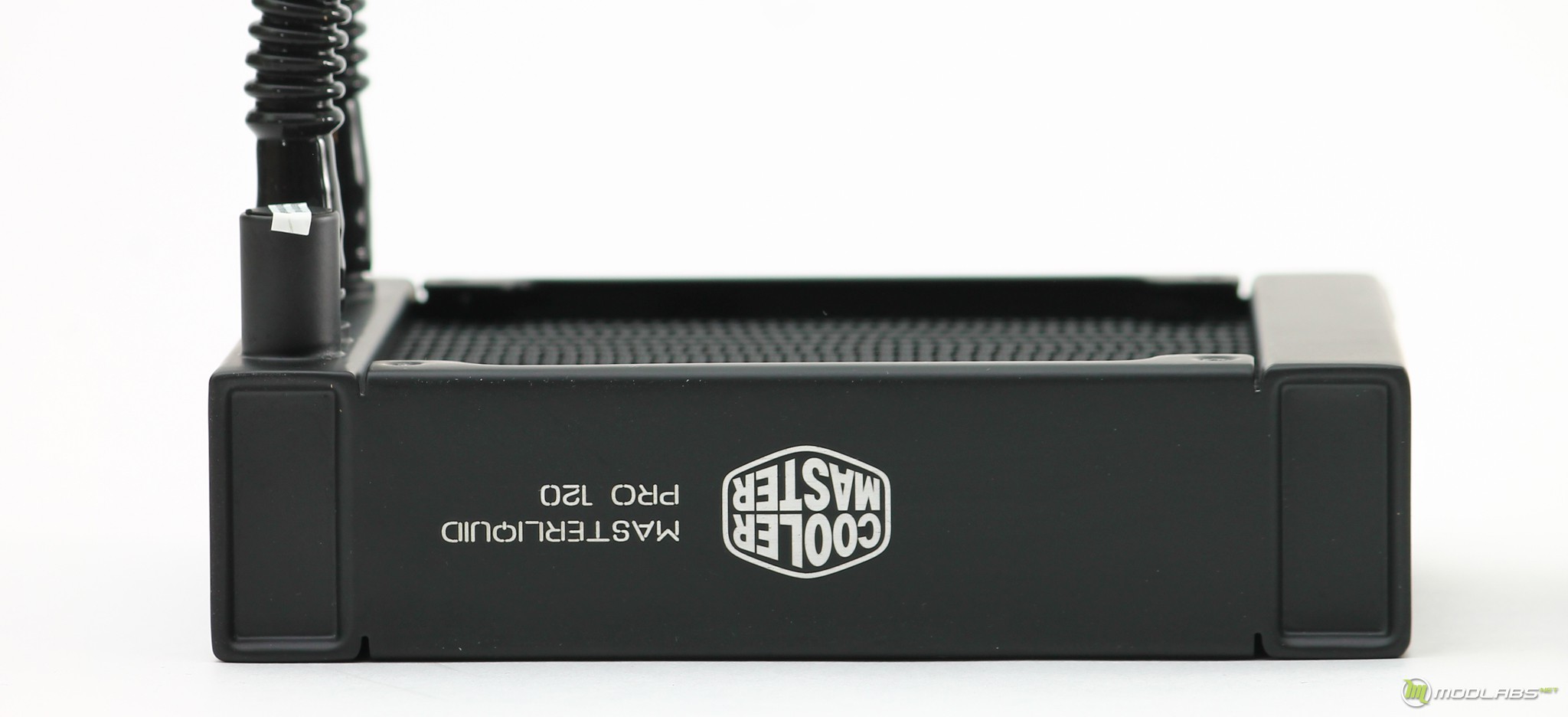

Радиатор алюминиевый, в конструкции есть шестнадцать каналов, между которыми находится гофролента. Радиатор примечателен формой исполнения, она угловатая без уменьшения боковых границ. Благодаря этому блоки по бокам увеличены, что должно положительно повлиять на эффективность.

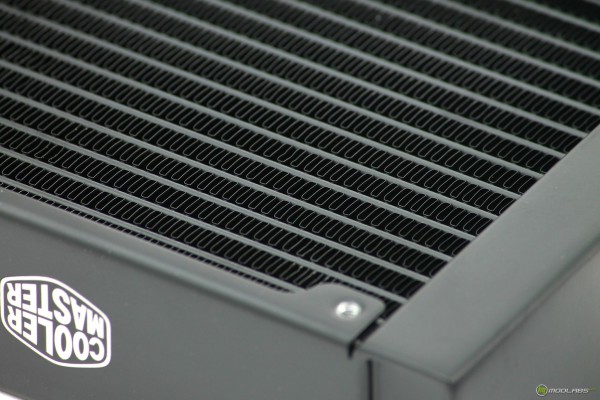

Плотность гофроленты высокая. Посадочные места для вентиляторов подогнаны отлично, в паре с комплектными болтами установка проходит без деформации гофроленты. Интересно, но смотря на рендеры этой системы на сайте, можно подумать, что гофролента “квадратная” с очень маленькой плотностью.

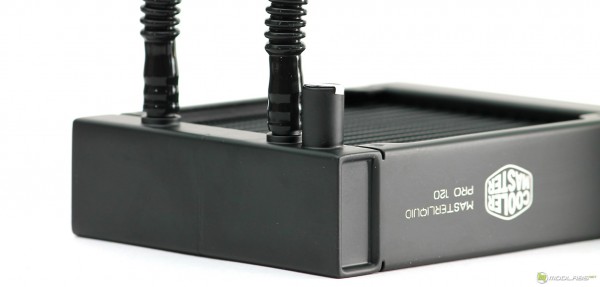

Шланги крепятся к радиатору с помощью опрессованных фитингов. Они не самые компактные и не имеют возможности вращения. Рядом с фитингами есть штатное заправочное отверстие, но оно не предназначено для дозаправки во время эксплуатации.

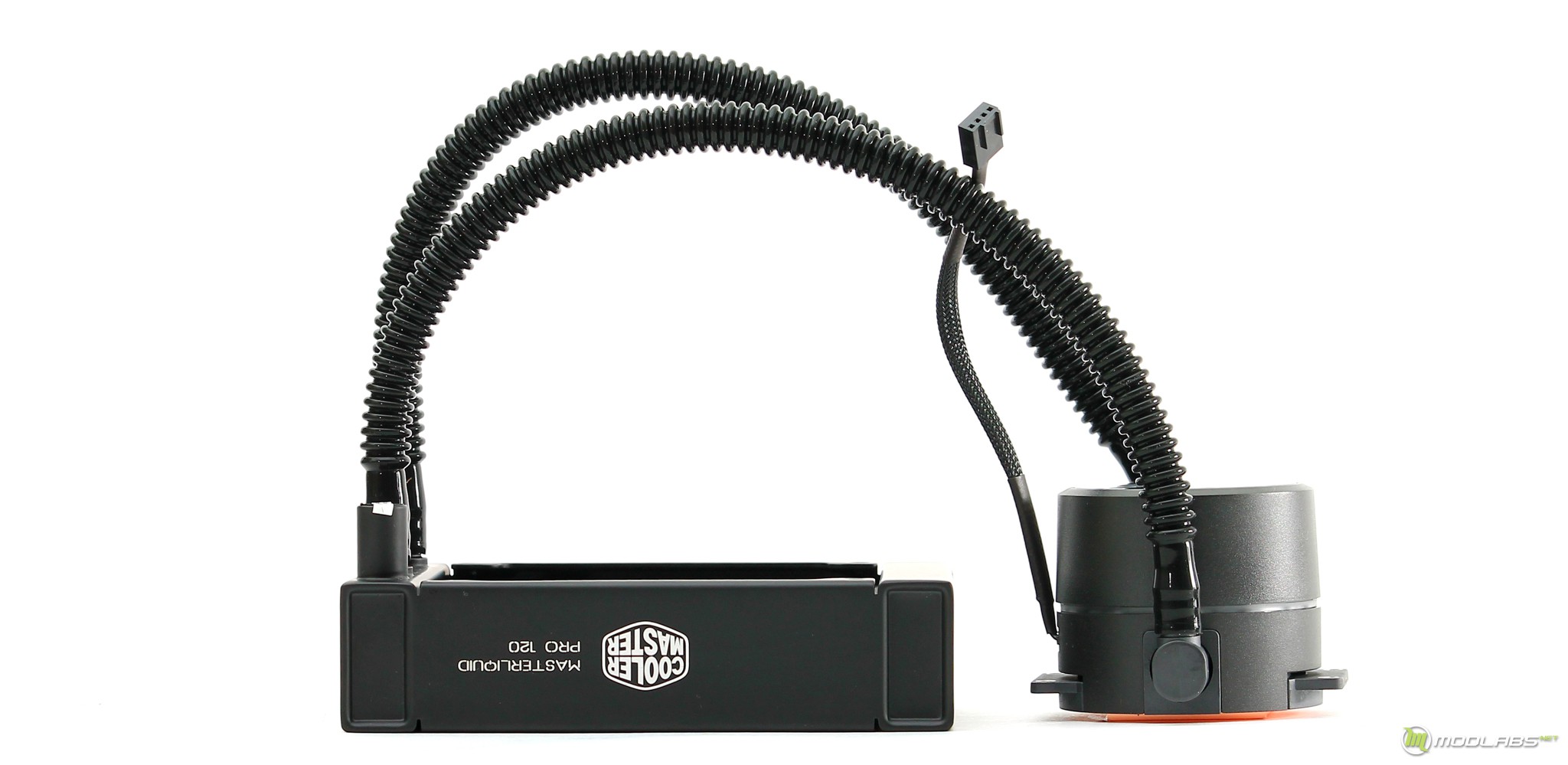

Длина шлангов достаточная, ее хватит для установки в адекватных корпусах. Шланги не мягкие и во время установки не сразу принимают нужную форму. И здесь мы сразу сделаем уточнение, что на момент публикации материала наша модель получила приставку “NON-SLEEVE VERSION” (маркировка MLY-D12X-A20MB-R1), а в обычной MASTERLIQUID PRO 120 установили мягкие шланги в тканевой оплетке. Оно и верно, Pro серия должна быть именно с ними.

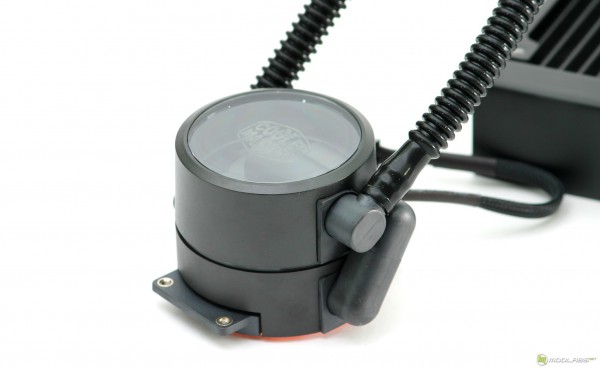

Корпус ватерблок-помпы выполнен оригинально. Можно сказать, он двухъярусный. В нижнем ярусе находится медное основание и механизм помпы. Верхний ярус полый, проводит по себе контур патрубков и организует область подсветки. В районе блок-помпы шланги крепятся на фитинги с возможностью вращения.

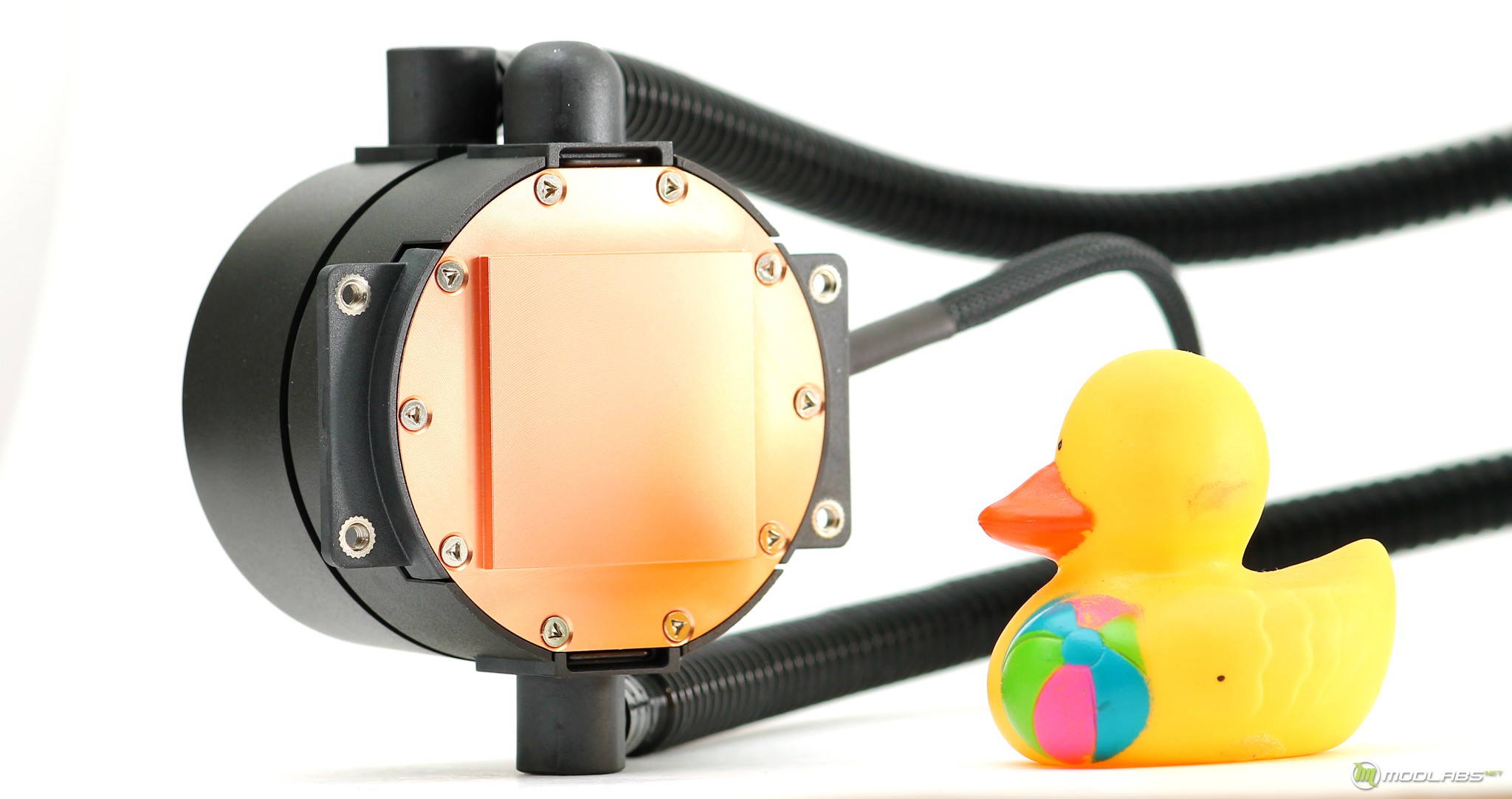

В основании есть медный выступ в пару миллиметров, встречается такое не всегда. Обработка не зеркальная со следами небольшой фрезы.

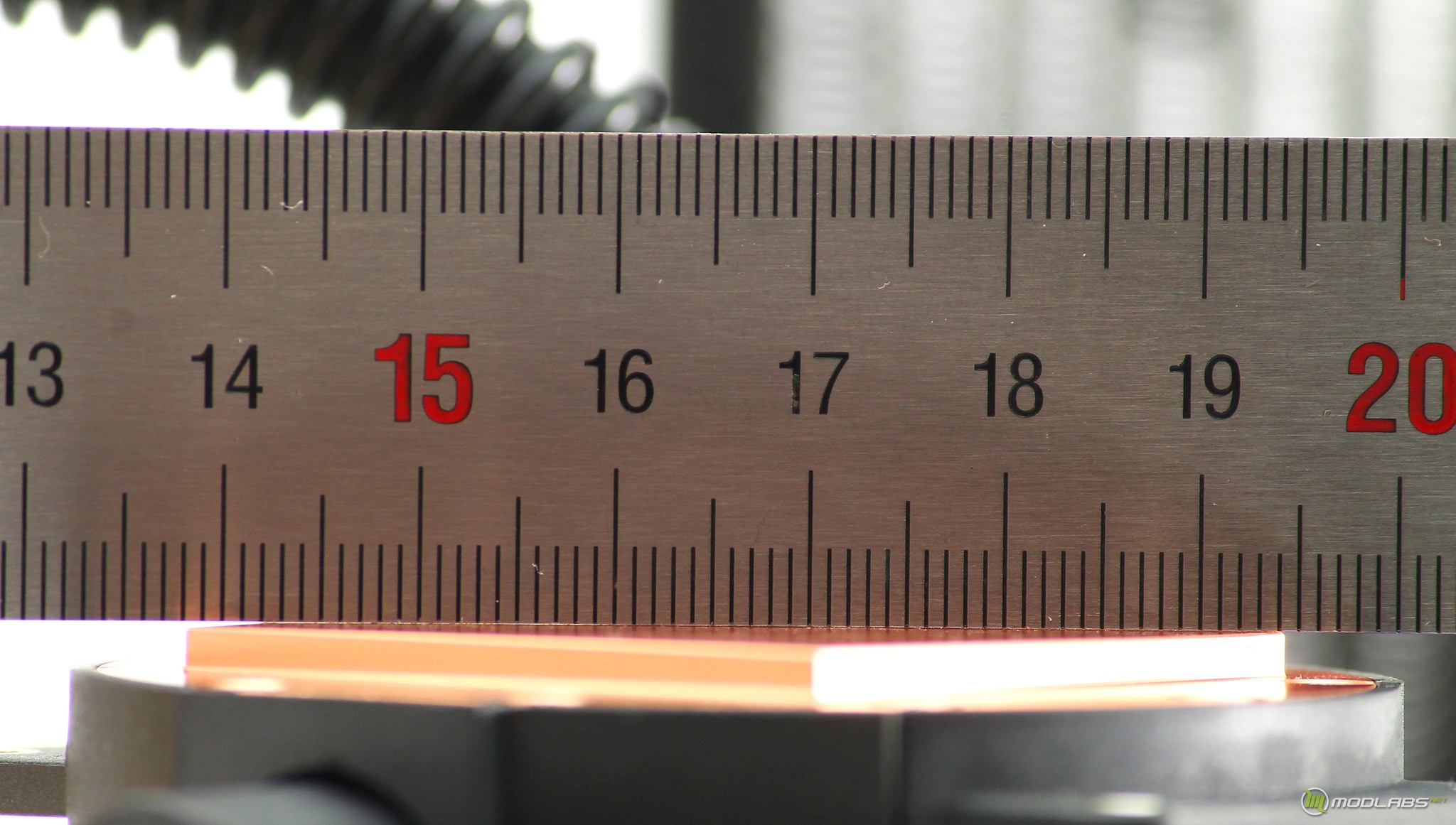

А вот ровность почти идеальная. Только в некоторых плоскостях есть небольшой завал по краям.

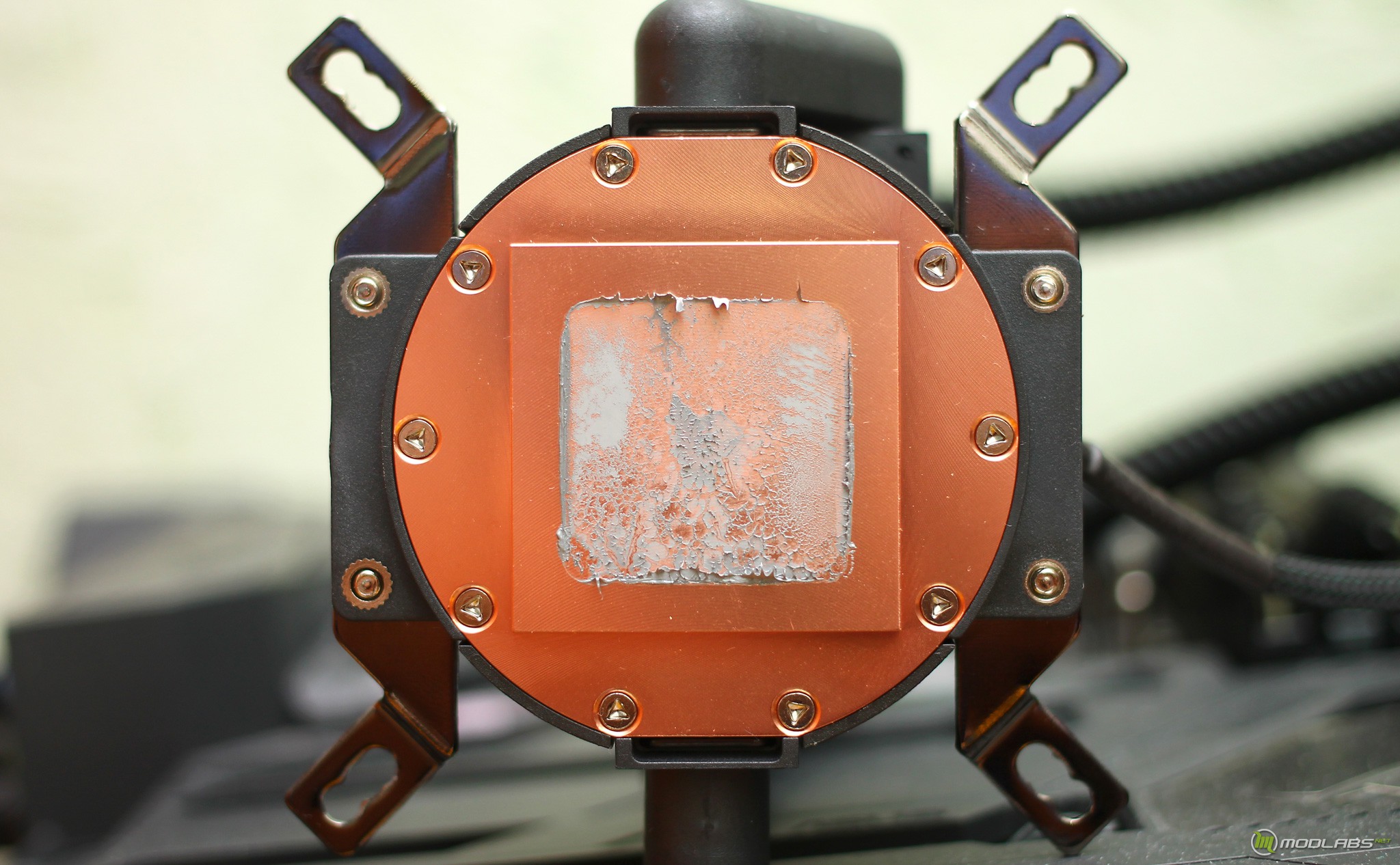

Отпечаток термопасты подтвердил замеры ровности и показал уровень прижима к теплораспределительной крышке процессора, она оказалось не максимальной.

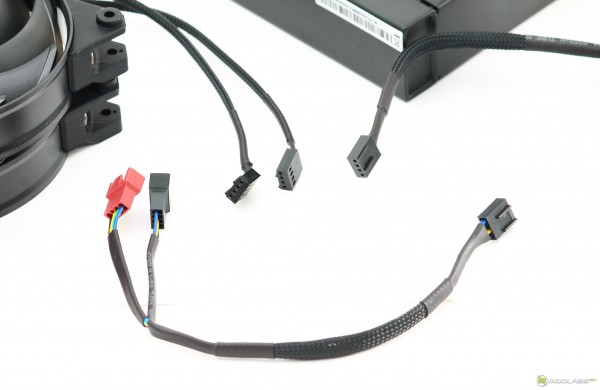

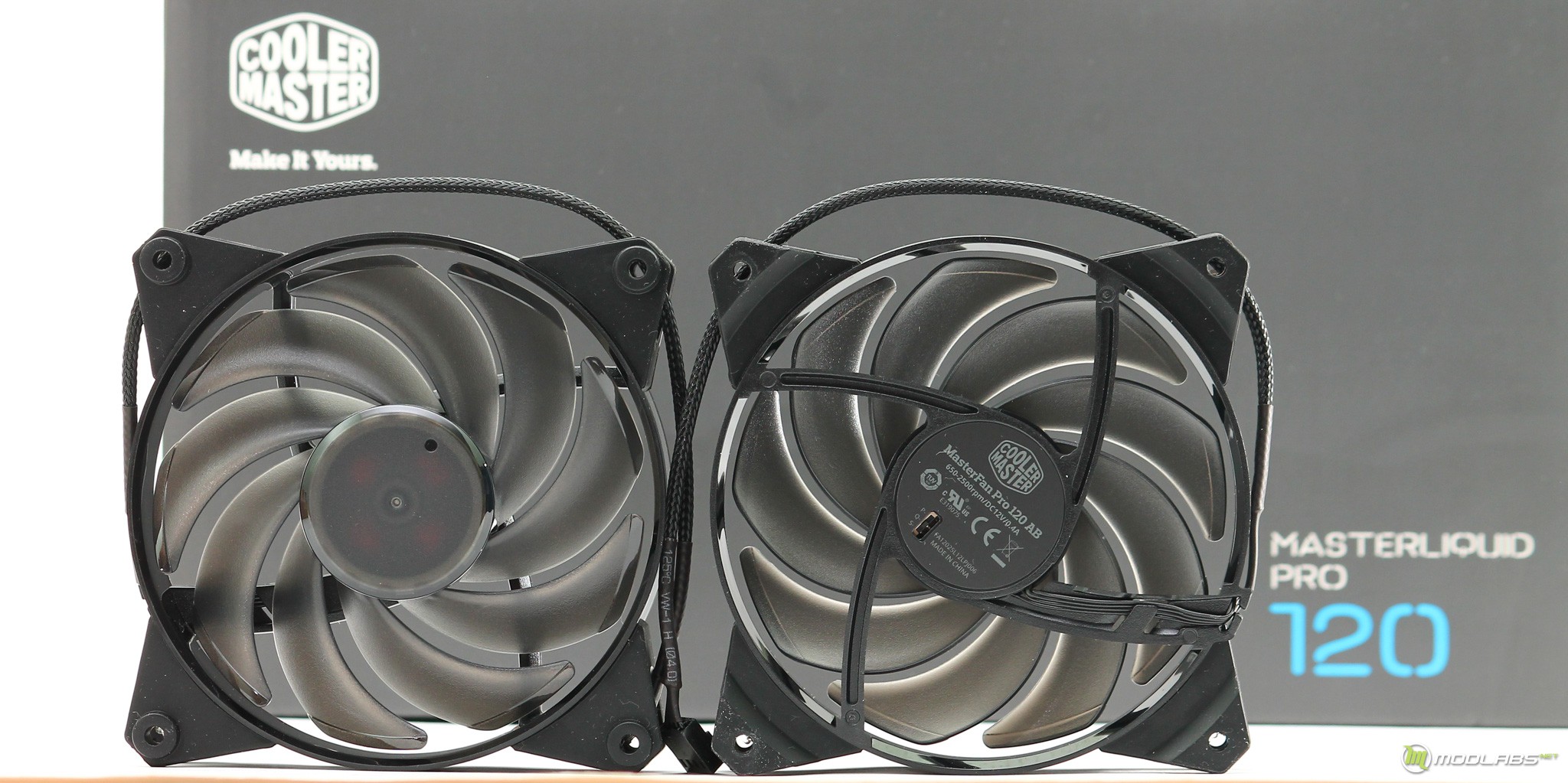

Для подключения Cooler Master MasterLiquid Pro 120 понадобится два 4-pin разъема. Один для помпы, второй для переходника вентиляторов. Конечно, вентиляторы можно подключить раздельно. В комплекте есть два вентилятора MasterFan Pro 120 Air Balance. Они поддерживают PWM-управление и могут вращать крыльчатку со скоростью в диапазоне 650-2.500 об/мин. В области мотора и маркировки установлен небольшой тумблер, который позволяет ограничить максимальную скорость в несколько режимов. Проверил, удобная штука!

Установка

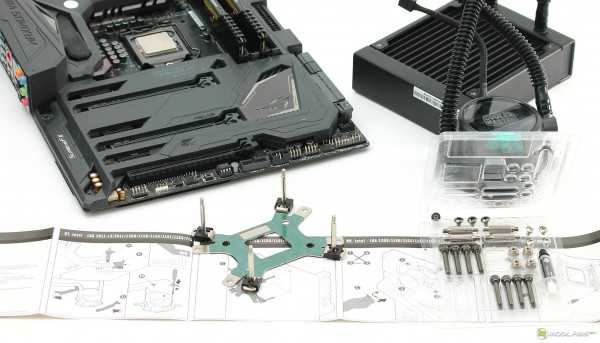

Для проверочной установки и дальнейшего тестирования будем использовать наш текущий стенд на базе материнской платы ASUS Maximus VIII Formula. Первый шаг - сбор бэкплейта, здесь конструкция знакомая: в металлический бэкплейт устанавливаются нужные болты и фиксируются пластиковыми направляющими. В последнее время мне более нравятся конструкции, которые фиксируют болты прорезиненными шайбами со стороны процессора - это удобнее.

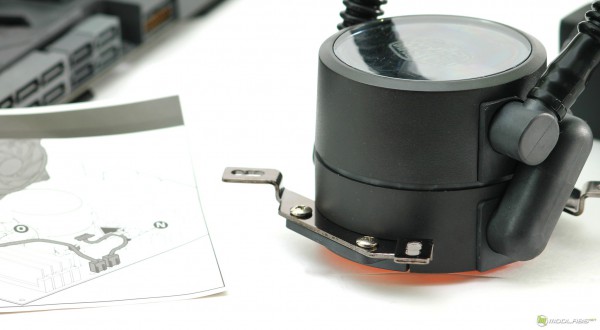

Далее фиксируем направляющие пластины на блок-помпе. Тут главное не перепутать их положение, инструкция поможет ;).

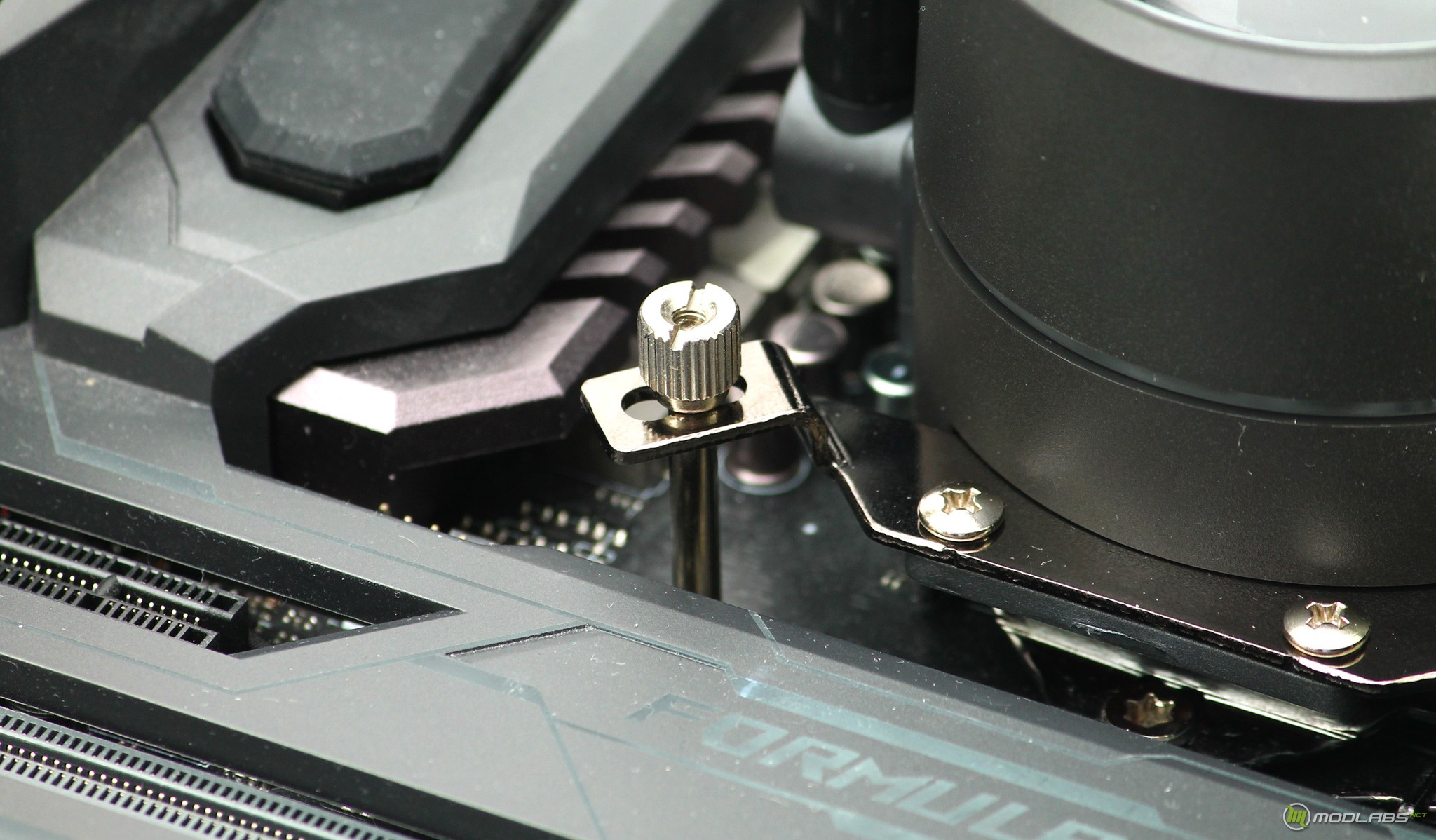

В рабочее положение, на процессор, блок-помпа фиксируется с помощью небольших болтов с ограниченным ходом. До момента протяжки есть ход, но из-за отсутствия пружин окончательный момент протяжки не столь ощутим. Перед началом тестирования я провел контроль прижима, так как не был уверен в равномерности протяжки.

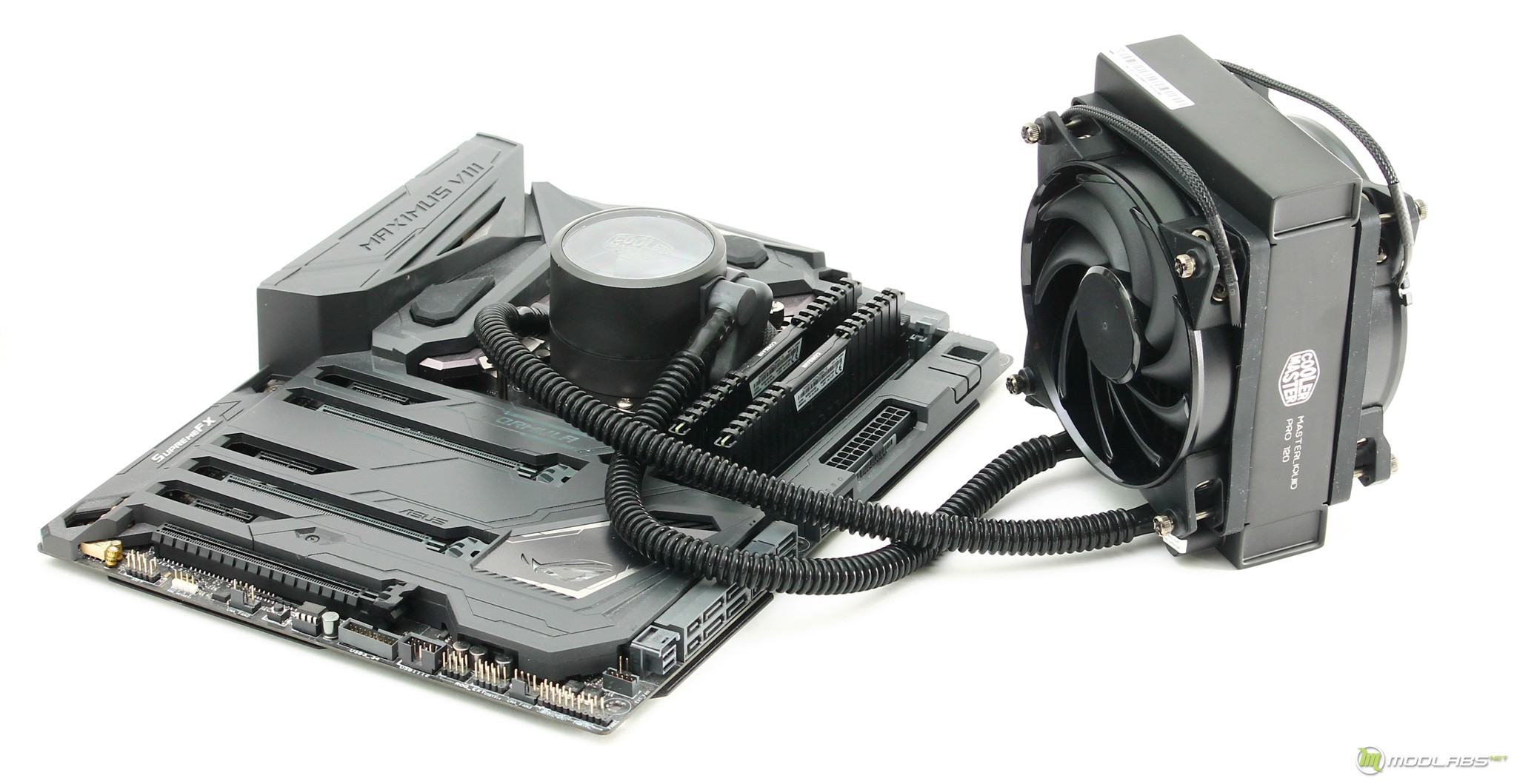

Cooler Master MasterLiquid Pro 120 с установленной парой комплектных вентиляторов выглядит весьма массивно. В сравнении с некоторыми вариантами AIO-систем, используемые шланги оказались твердоватыми, а это может повлиять на удобство и возможность установки в компактных корпусах.

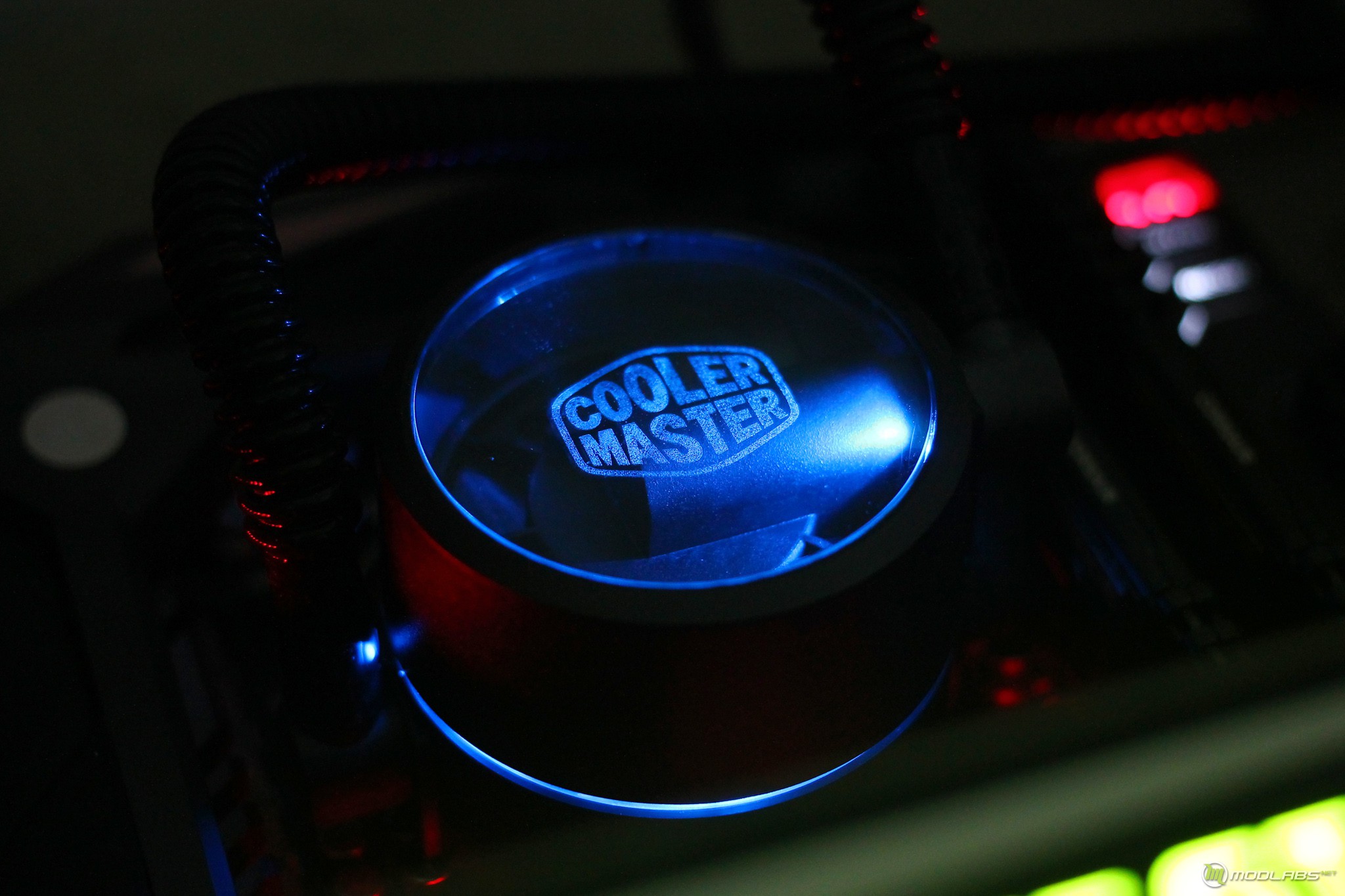

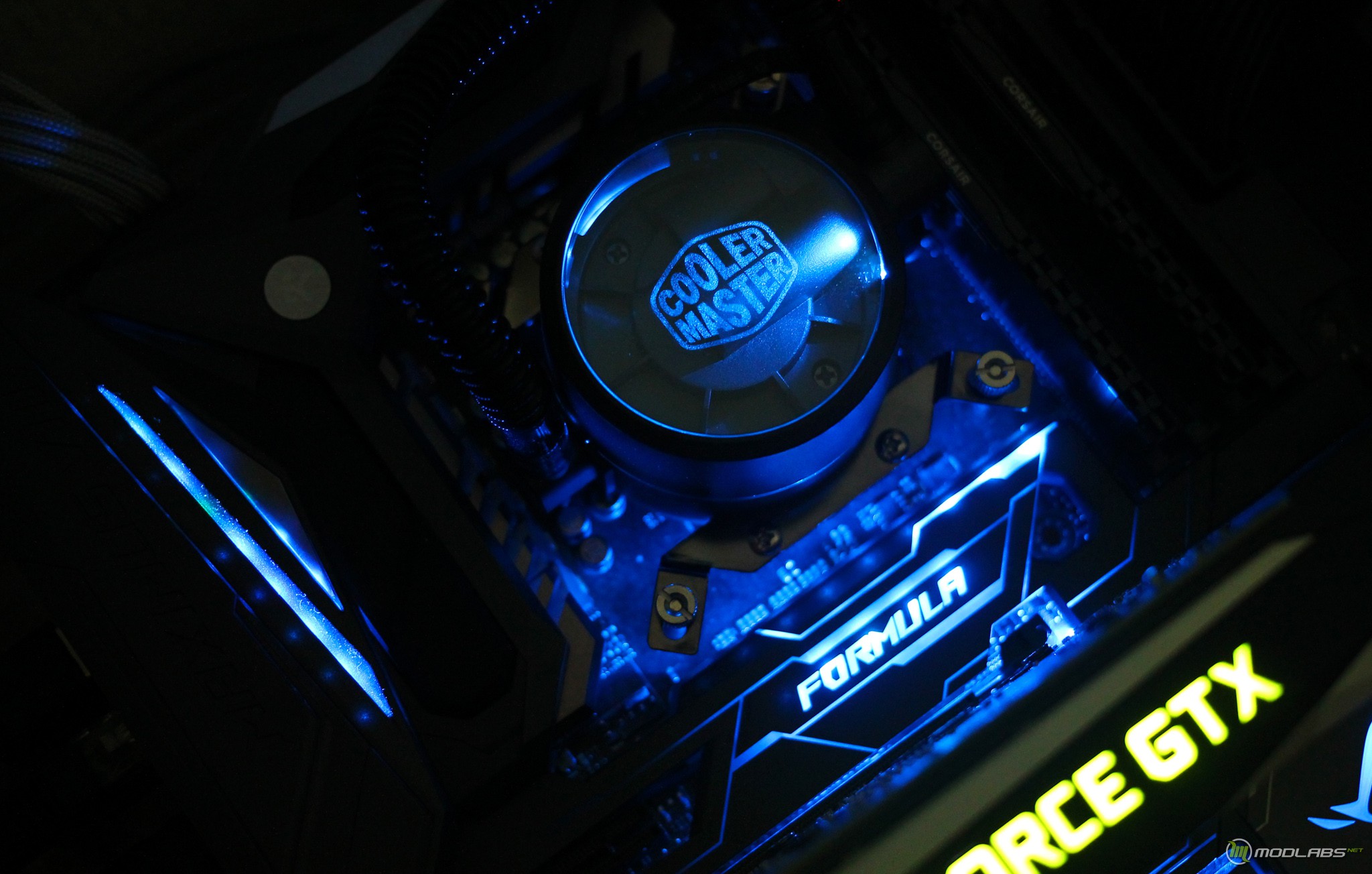

После запуска системы верхний ярус помпы подсвечивается насыщенно синим цветом, виднеется гравировка логотипа производителя. Выглядит отлично, но требует полноценного попадания в цвет с остальными элементами системы, похоже я попросту привык к RGB в массе периферии.

ТЕСТИРУЕМ

Для тестов мы использовали тестовый стенд со следующей конфигурацией.

• Процессор: Intel Core i5 6600K;
• Материнская плата: ASUS Maximus VIII Formula;
• Видеокарта: NVIDIA GeForce GTX 1060 Founders Edition;
• Оперативная память: Corsair VENGEANCE LPX CMK8GX4M2A2666C16 8 ГБ (2X4 ГБ);
• Жёсткий диск: Transcend MTS600 TS256GMTS600 (для системы);
• Блок питания: Corsair RM1000.

В ходе тестирования частота и напряжение процессора были зафиксированы вручную на отметке 4500 МГц при напряжении 1.376В, все опции энергосбережения были отключены. Опции управления оборотами вентиляторов по умолчанию так же были отключены. Хочу отметить, что стендовый процессор прошел процедуру скальпирования, и теперь хранит пару капель жидкого металла под своей крышкой.

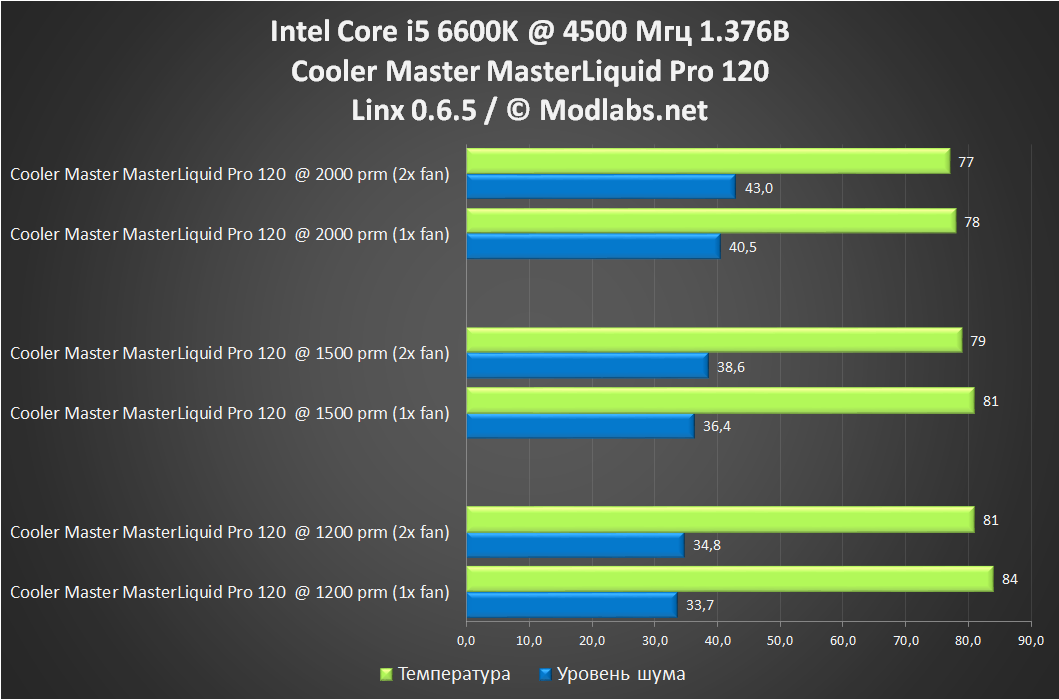

Тестирование происходило в трех режимах работы вентилятора. В качестве Burn-теста выступала программа LinX 0.6.5, температура процессора контролировалась утилитой Real Temp TI.

Измерения шумовых характеристик проходили с помощью цифрового шумомера, с расстояния ~30см, минимальной границей измерения шума является 30дБ, уровень шума в помещение равняется 31,6-32,1дБ, данные ниже 32,1-33,1дБ можно считать абсолютно бесшумными, погрешность может составлять 1,5-2дБ. Результаты разбиты на три блока, по скорости вращения вентиляторов.

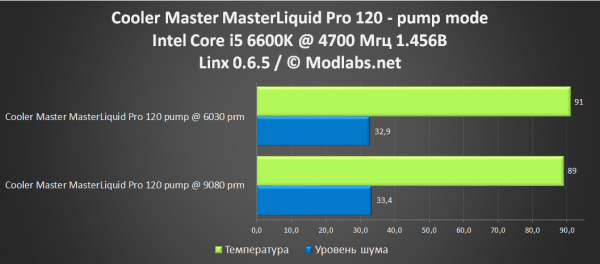

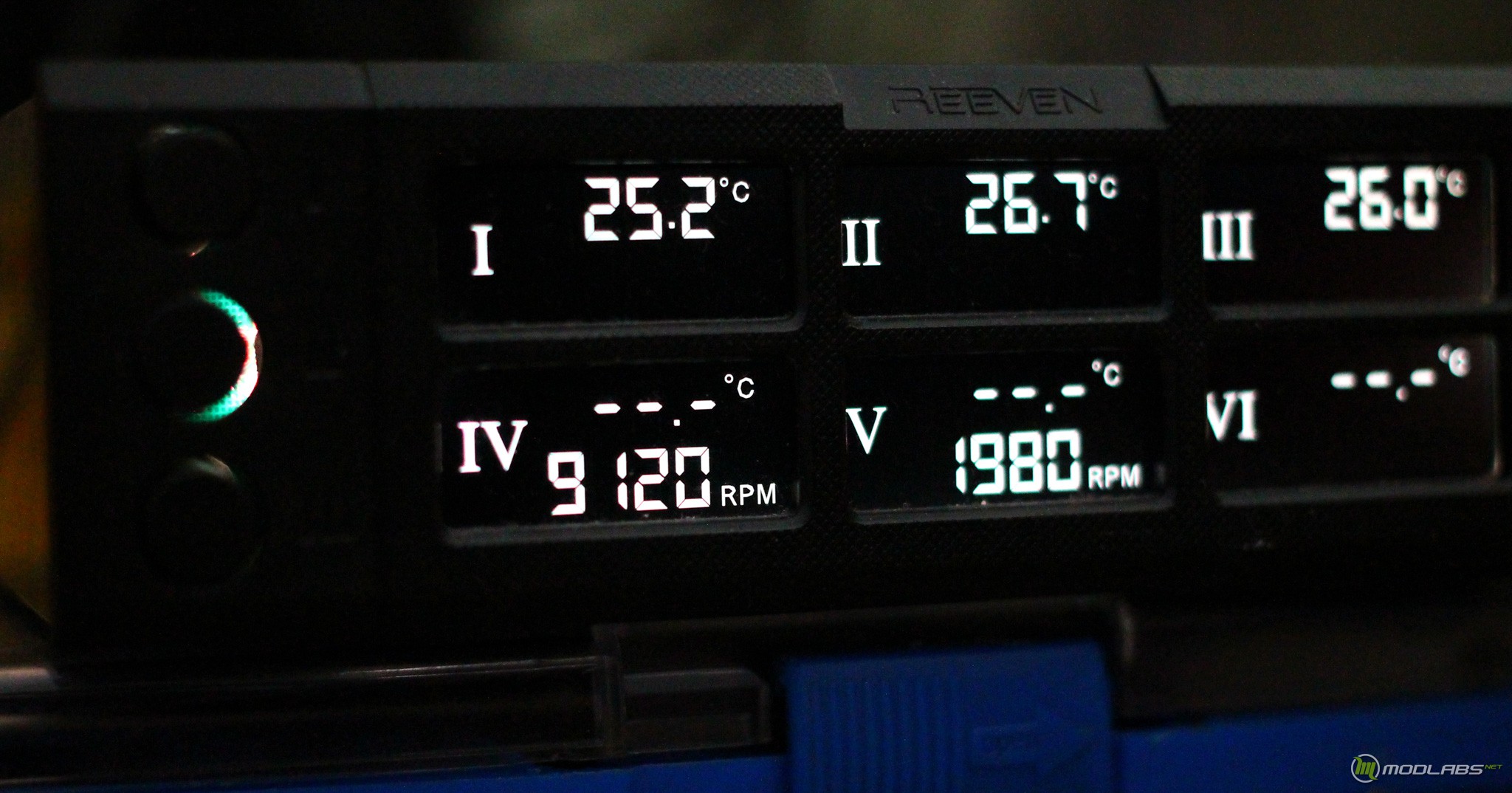

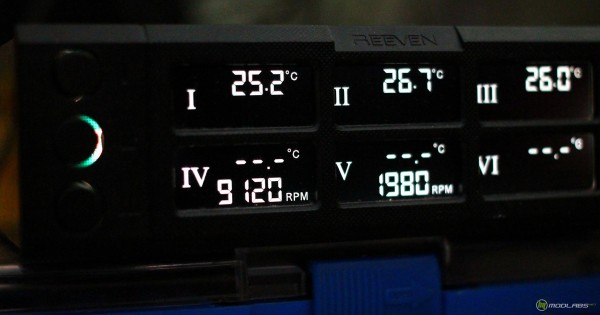

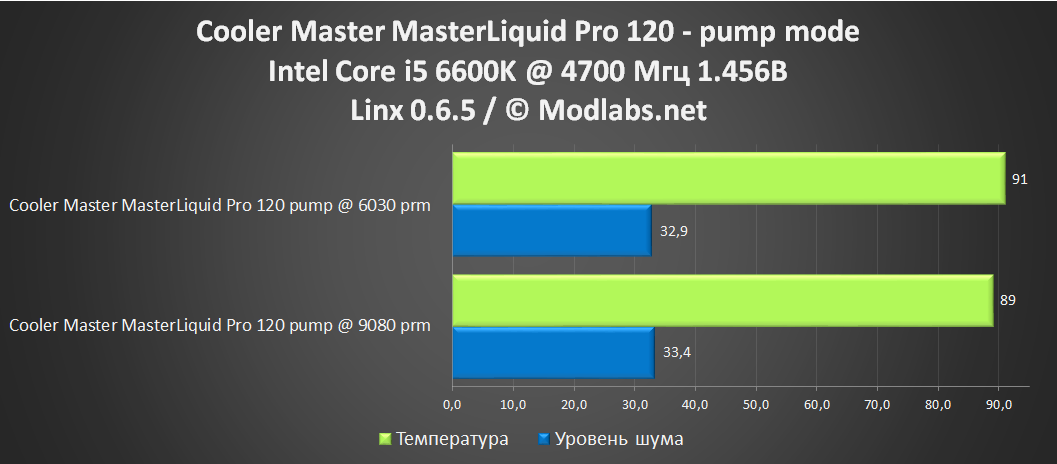

В первую очередь мы проверили режимы работы помпы: штатный на 9120 prm и заниженный вариант до 6300 prm. Во время замера шумовых характеристик вентиляторы были выключены, во время снятия температурных показателей работали на полной скорости. В этом блоке процессор работал на частоте в 4600 МГц при напряжении 1.456В

Резюмируем

На момент публикации материала Cooler Master MasterLiquid Pro 120 была хорошо доступна в столичной рознице при средней цене в 7400 рублей (модель “NON-SLEEVE VERSION”). Признать честно, это не мало. В этой ценовой планке для подопытной можно найти много конкурентов.

На стороне новинки находится годный комплект поставки, полностью металлический набор крепления, хороший подход к изготовлению каждой части системы и вентиляторы с возможностью регулировки скорости вращения.

Полученный уровень производительности оказался предсказуемым для односекционной AIO-системы. Если посмотреть на разницы температур при использовании одного/двух вентиляторов или низких/высоких оборотах, становится понятно, что эффективность упирается в блок-помпу, возможно тонкие шланги. Радиатор с высокой плотностью гофроленты может больше.

Во время тестов высокооборотистая помпа была немного, но все же слышна. Но здесь порадовали вентиляторы с хорошими режимами работы и фишками для гашения возможной вибрации. В общем, после завершения тестирования появилось желание заполучить и посмотреть на модернизированную модель MasterLiquid Pro с мягкими шлангами, возможно, она выстрелит?
