Иногда, поставить цель для написания обзора достаточно просто: например, при тестировании новой видеокарты из топового эшелона нужно замерить основные показатели, рассмотреть новые технологии и сравнить все пункты предшественников. Немного иначе, для нового класса устройств, разобраться в том «с чем его едят» и «как его использовать». Но не всегда все так просто, порой, производители подкидывают как нам, так и пользователям более сложные задачки, иногда распутывать их довольно интересно.

Так к нам на тестирование попала вторая версия процессорного кулера GeminII S524 ver.2 от компании Cooler Master .Предшественник был представлен рынку аж в 2012 году, кажется, с тех пор многое изменилось, и производитель может выпустить действительно обновленное решение. Однако, по изучению пресс-релиза, новинка оказалась подозрительно похожа на предшественника. Сегодня, у нас появилась возможность изучить ver.2 и понять, зачем она была выпушена. Давайте разбираться по порядку.

Cooler Master GeminII S524 Ver.2 (RR-G5V2-20PK-R1) прибыл к нам в довольно компактной упаковке. Ее внешний вид не бросок и в целом сопоставим с другими продуктами компании. Упаковка информативна, на ней есть название модели, плюс содержится перечисление технических характеристик и основных «фишек» кулера.

В упаковке помимо самого кулера и набора инструкций по установке расположился комплект крепления, который состоит из достаточного количества элементов, тюбик термопасты, накидная головка для болтов и небольшой ключ.

Сам GeminII S524 Ver.2 поставляется с одним предустановленным вентилятором. В такой вариации максимальные габариты составляют 144x141x105 мм, а вес находится на отметке в районе 500 грамм. Конструкция не самая компактная, но и тягаться с суперкулерами первого эшелона не может.

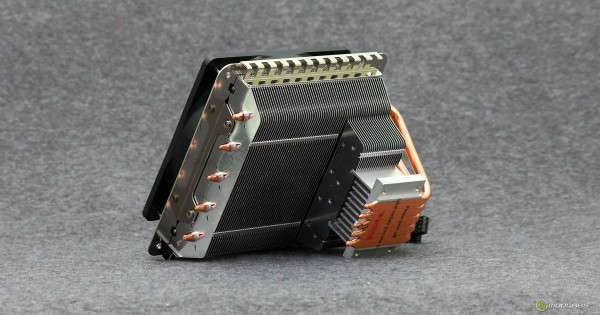

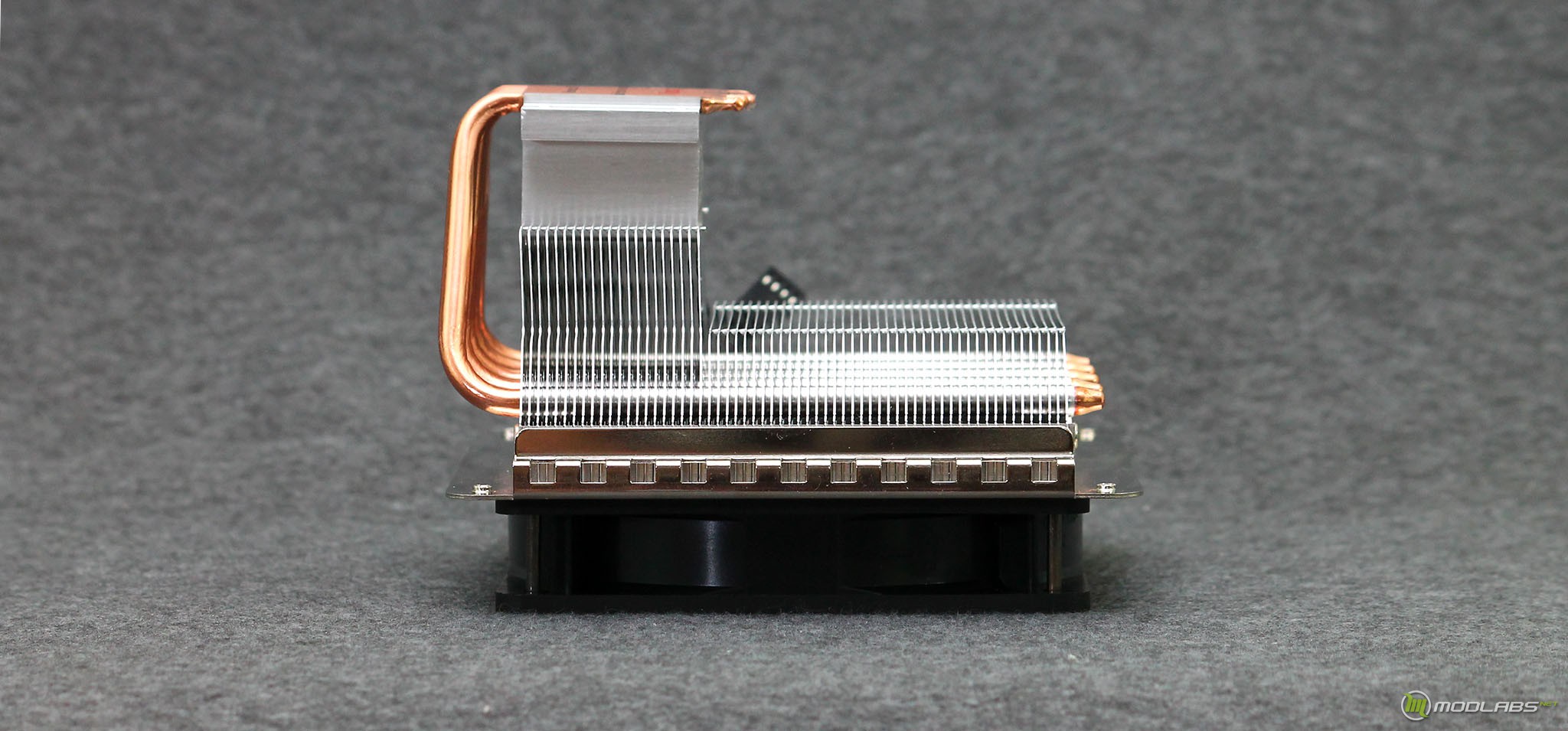

Радиатор выполнен на основе С-образной конструкции. Роль рассеивателя тепла выполняет набор из 52’х алюминиевых ребер, при этом 21 ребро имеют удлинённую форму и доходят до области основания.

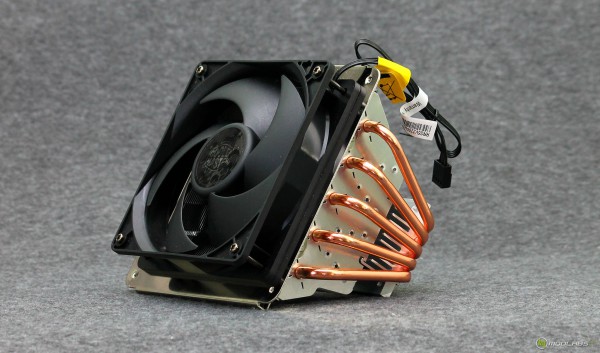

Основание и рассеивающая часть радиатора взаимодействуют при помощи пяти тепловых трубок. В конструкции радиатора используется технология прямого контакта тепловых трубок с крышкой процессора, по терминологии производителя: технология непрерывного контакта CDC.

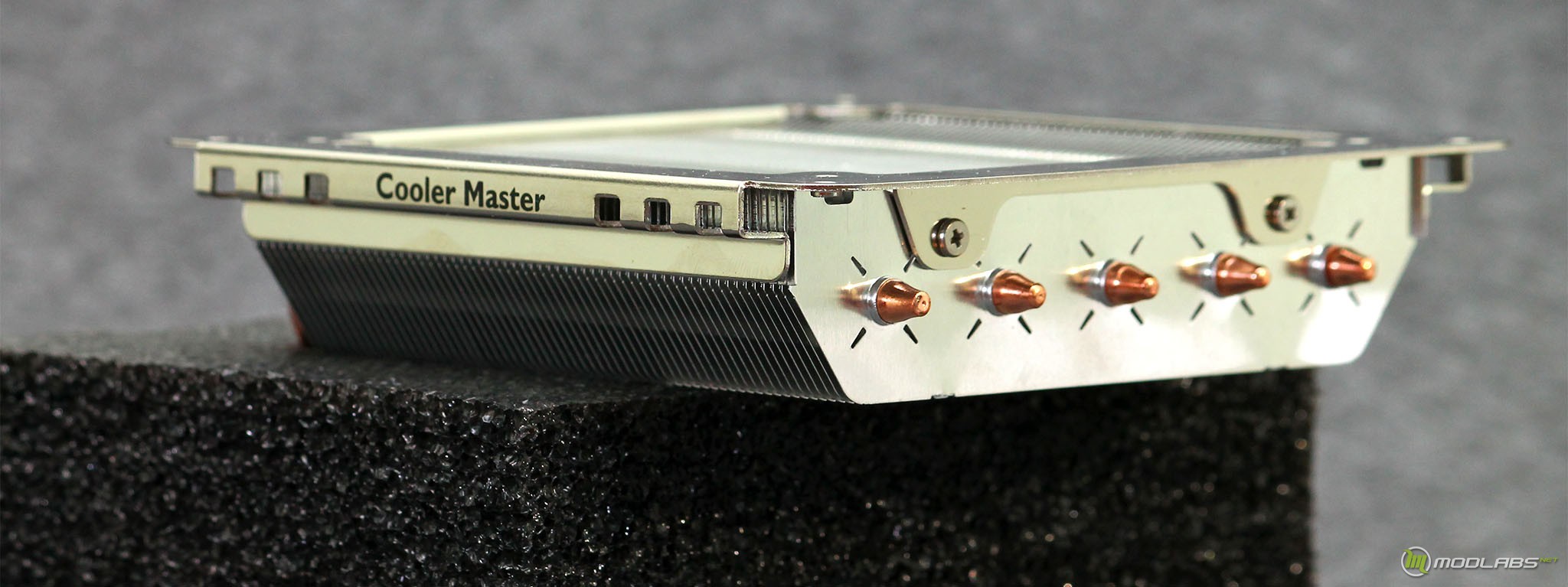

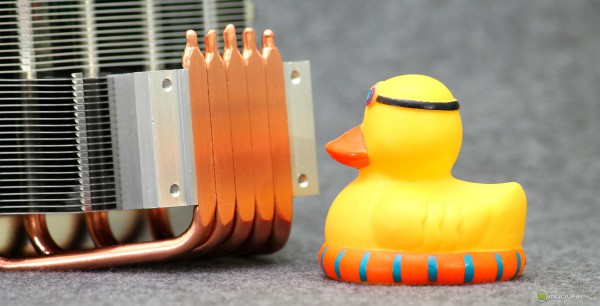

Расположение и крепление тепловых трубок выполнено довольно стандартно - равномерно по площади радиатора с применением элементов пайки. При учете свободного места на радиаторе, решение оправданное, здесь попросту негде чередовать трубки друг с другом.

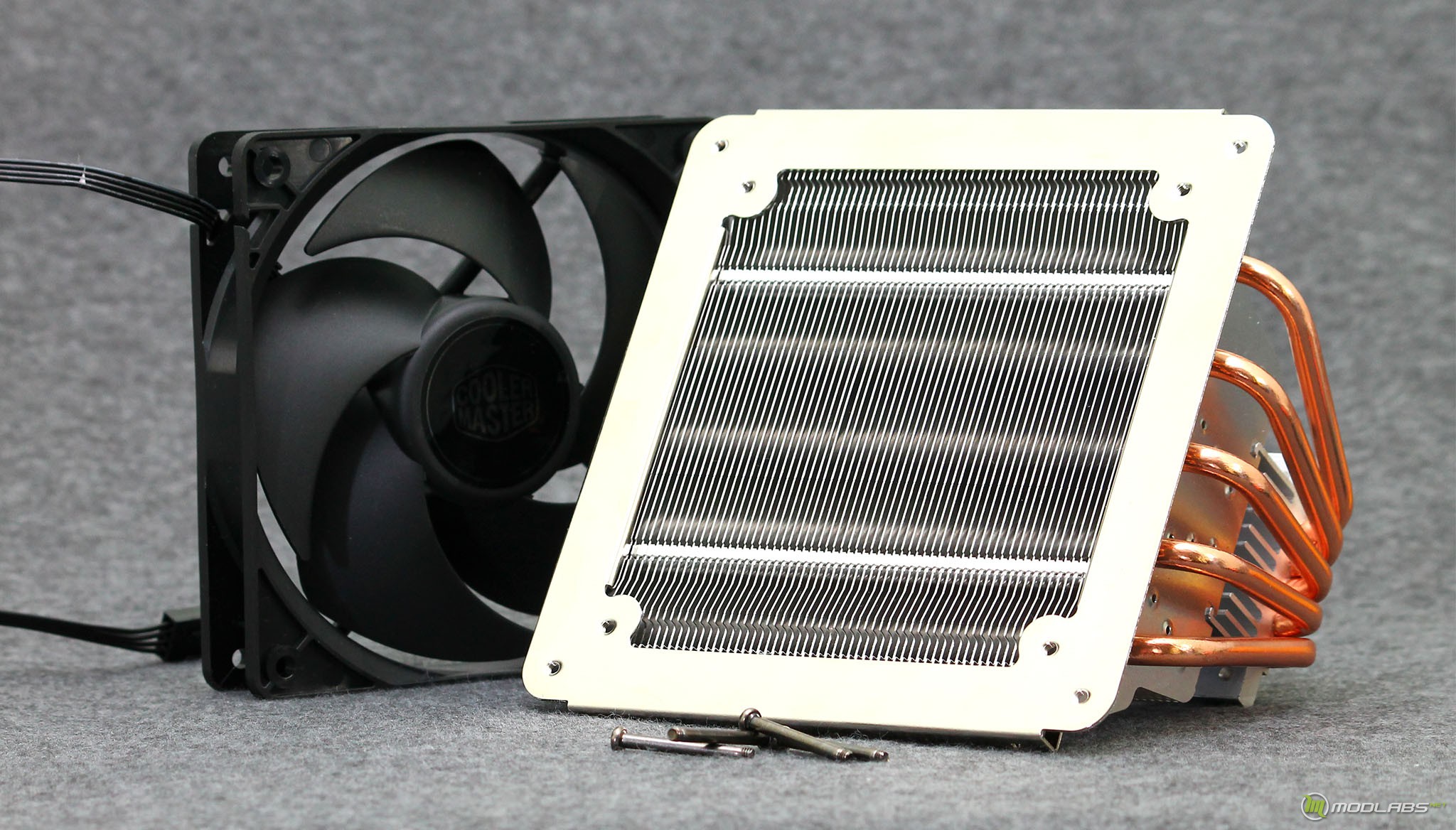

Вентилятор крепится к некой пластине при помощи четырех болтов. В этой пластине кроется одна из интересностей всего GeminII S524 Ver.2: производитель заложил запас на установку вентилятора, больше на 140 мм.

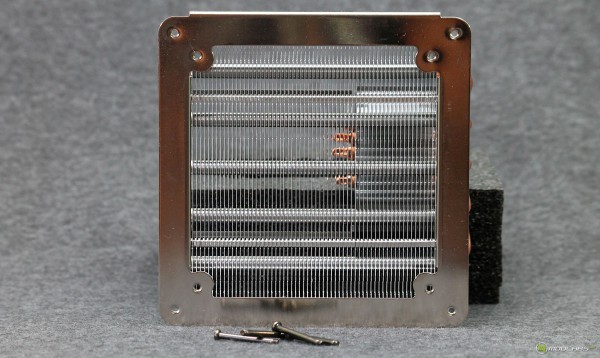

Как видим, плотность расположения рассеивающих ребер довольна небольшая, что должно положительно сказаться на эффективности куллера при небольших оборотах вентилятора.

Дополнительно отмечу, на ребрах есть микро каналы, по форме они напоминают небольшие ромбы. На более длинных ребрах расположились сквозные отверстия. По терминологии CM это технологии X-Vents и Air-Guide. Не могу проверить какой эффект оказывает их наличие на производительность, будем надеяться только положительный :). Крепежную пластину вентилятора можно демонтировать, однако это не несет за собой какого-либо функционала.

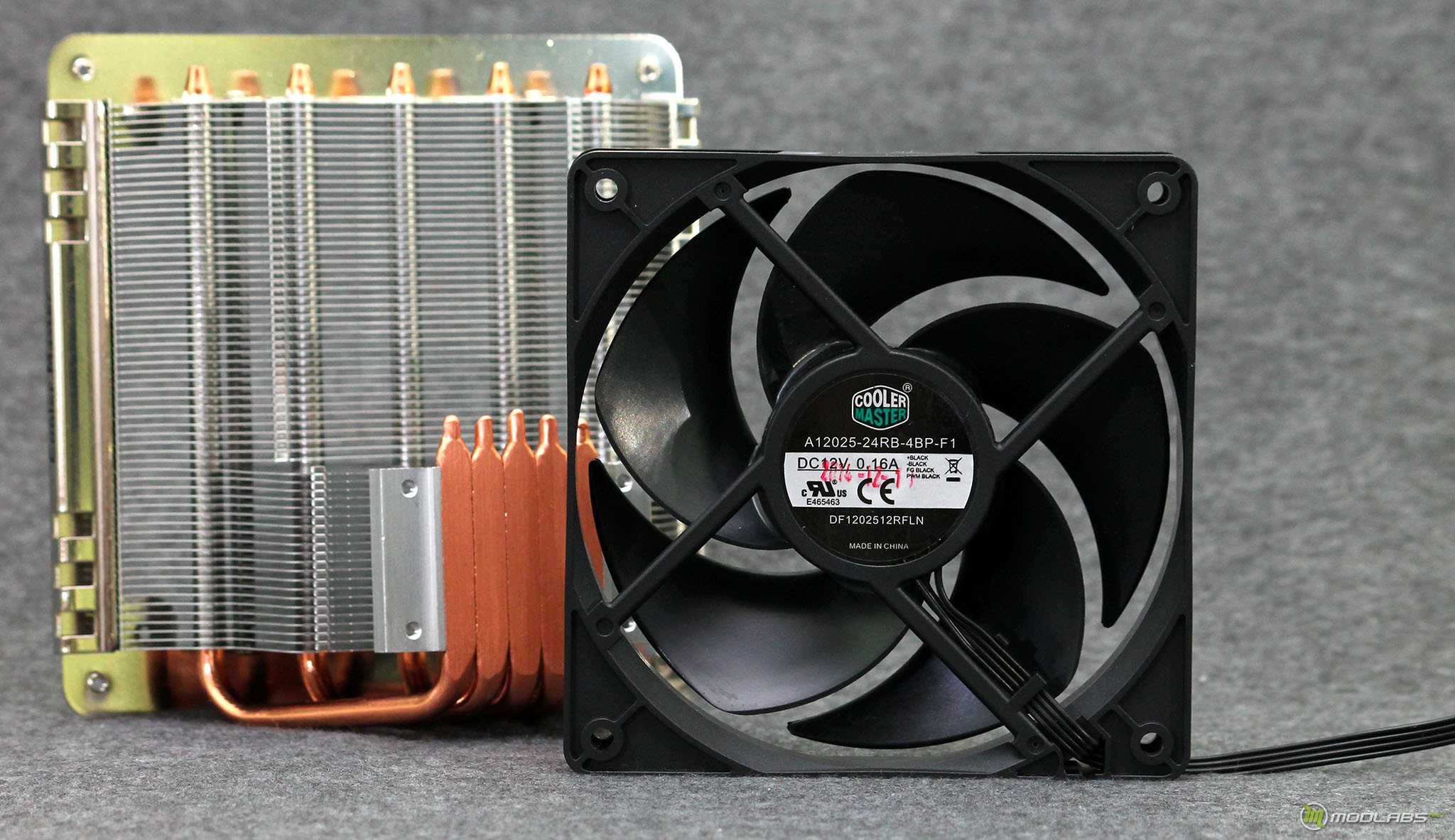

По умолчанию GeminII S524 Ver.2 комплектуется вентилятором собственного производства, это модель Silencio FP 120. Она уже знакома нам по обзору Nepton 120XL, полная маркировка A12025-24RB-4BP-F1. Заявленная скорость работы вентилятора находится в диапазоне 800 – 2000 об/мин

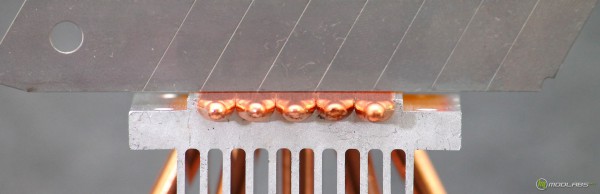

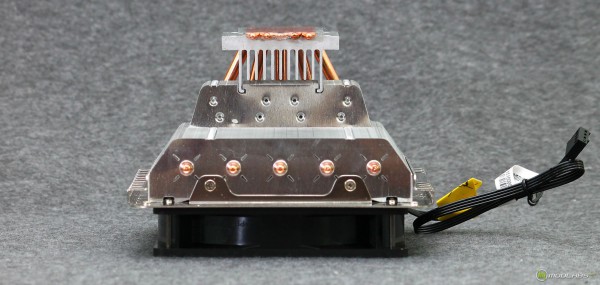

В области основания, над тепловыми трубками, расположился небольшой алюминиевый радиатор, он имеет в своём строении семь ребер и выполняет функцию держателя основной части радиатора, прямого контакта для передачи тепла на основные ребра здесь нет, решение в этом случае спорное.

Основание, состоящее из тепловых трубок, имеет интересное качество обработки. О зеркальности речи нет, но и грубые следы фрезы не наблюдаются.

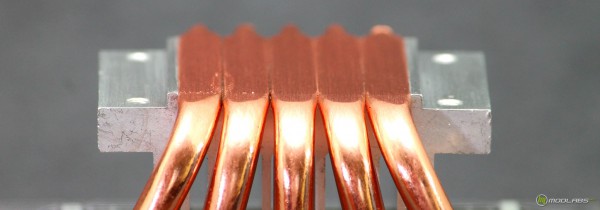

Технология прямого контакта славится наличием бороздок между тепловыми трубками, здесь они есть по краям, но к центру их наличие минимизируется.

Ровность основания в плоскости параллельной тепловым трубкам подтвердилась на отлично, а вот в перпендикулярной плоскости наблюдается небольшой завал одной грани.

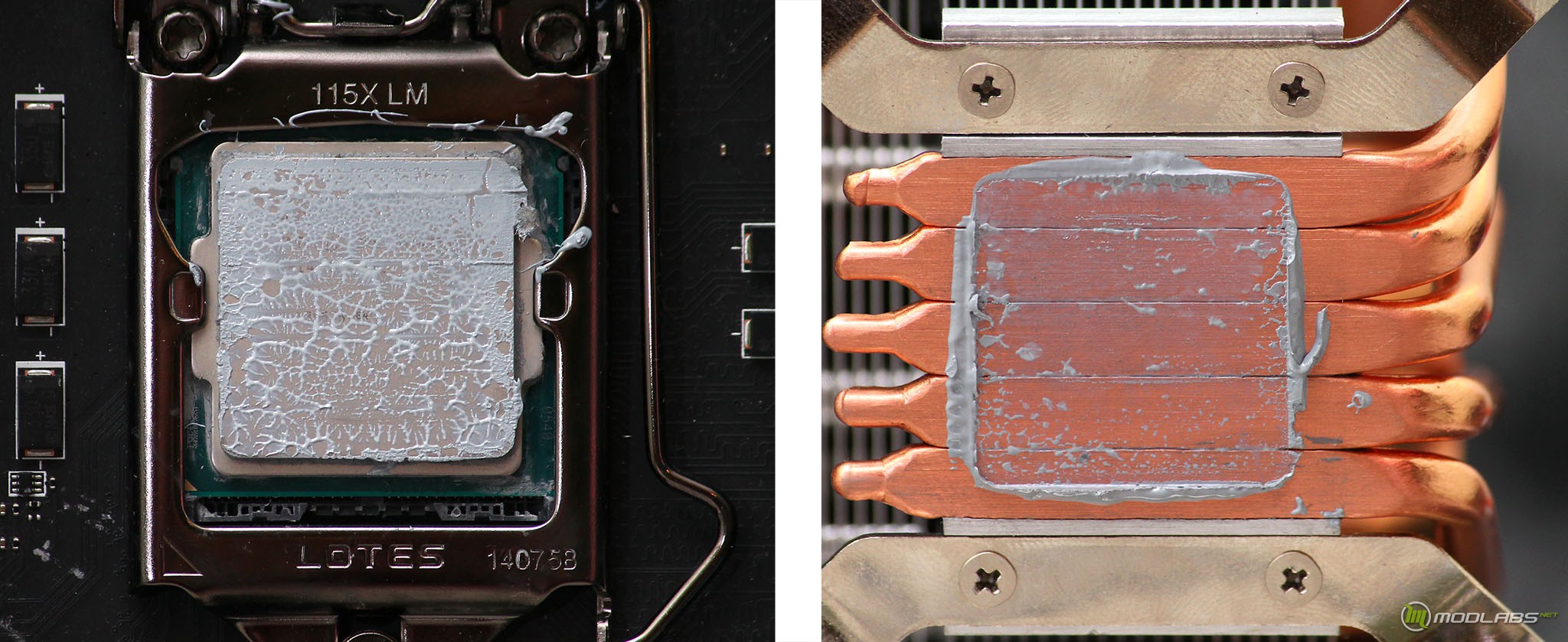

Забегая вперед, отпечаток термопасты лишь подтвердил наличие небольшого «свала» с одной стороны и хороший прижим центра и другой стороны.

После внешнего знакомства мы переходим к процессу установки
