На данный момент словенская компания EK Water Blocks безусловно является передовиком, если не безусловным лидером на рынке комплектующих для систем водяного охлаждения. Частенько, после анонса специфичной видеокарты или очередной материнской платы, которые, конечно же имеет уникальную разводку своих элементов, проскакивает новость на подобие вот этой. Да, EKWB проектируют и хоть небольшими партиями но выпускают уникальные компоненты, за что им нужно сказать отдельное спасибо.

Но сегодня, в противовес первому абзацу введения, речь пойдет об универсальных компонентах, которые производитель выпускает в достаточном количестве. Мы уже знакомились с KIT’ом EKWB EK-KIT X240, по результатам тестирования отметили, что система имеет уникально высокий уровень производительности. При этом некоторые из компонентов набора, например помпа или радиатор однозначно могут принять в контур еще несколько элементов, не только ватерблок для процессора.

А если система позволяет, есть желание и на базе вашей системы иные компоненты тоже не прочь начать охлаждаться водняночкой, почему бы не провести расширение контура. Походу материала мы познакомимся с несколькими индивидуальными продуктами от ЕК, а так же я расскажу о некоторых решениях, которые были воплощены в жизнь при сборе системы.

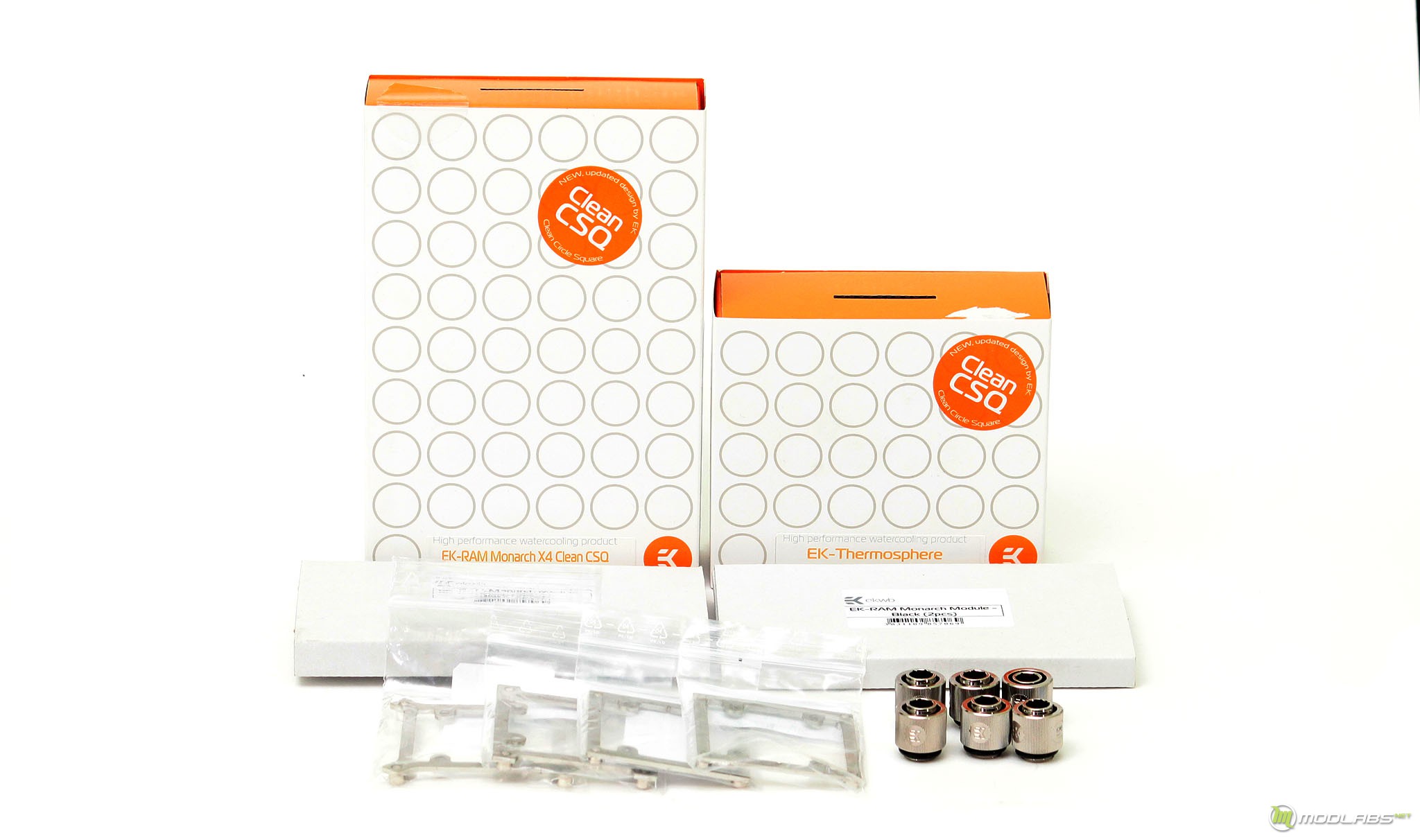

Итак, начнем. Для расширения базового комплекта мы выбрали следующие позиции из каталога EKWB:

• EK-Thermosphere – Nickel;
• Набор пластин крепления для EK-Thermosphere;
• EK-RAM Monarch X4 Clean CSQ - Acetal+Nickel;
• Пару EK-RAM Monarch Module – Black;
• Обычные фитинги EK-CSQ.

Обзор EK-Thermosphere - Nickel

Теперь по порядку. Ватерблок EK-Thermosphere в наше время уникален по нескольким пунктам. Во-первых, все меньше и меньше людей используют универсальные ватерблоки для видеокарт, отдавая предпочтения полноразмерным фулкаверам. Во вторых, благодаря конструкции, блок, на наш взгляд, может продемонстрировать производительность получше большинства «фулов».

Итак по первому пункту уникальности EK-Thermosphere, в нем есть один подводный камень: почти все современные видеокарты топового эшелона обладают довольно горячей системой питания, при этом она нагревается в множестве мелких точек, порой не подающихся проклейке мелкими радиаторами. В такой ситуации фулкавер становится очень и очень разумным решением. Однако, здесь же есть и самый главный минус «фулов», в случае модернизации видеокарты его придётся так же менять.

Что же делать с горячей системой питания и видеопамятью? Видеопамять, порой греется не столько сама, сколько ее греет текстолит, прогретый графическим ядром. Поэтому с холодным GPU ей уже станет лучше, а добавив небольшие радиаторы можно выйти на отличный температурный режим. Как показывает опыт использования ARCTIC Accelero Hybrid II - 120 система питания в некоторых случаях может обходиться и вовсе без радиаторов, а при их наличии уж тем более, главное найти верный подход. К этим аспектам мы вернемся немного позже, а сейчас давайте посмотрим на сам EK-Thermosphere.

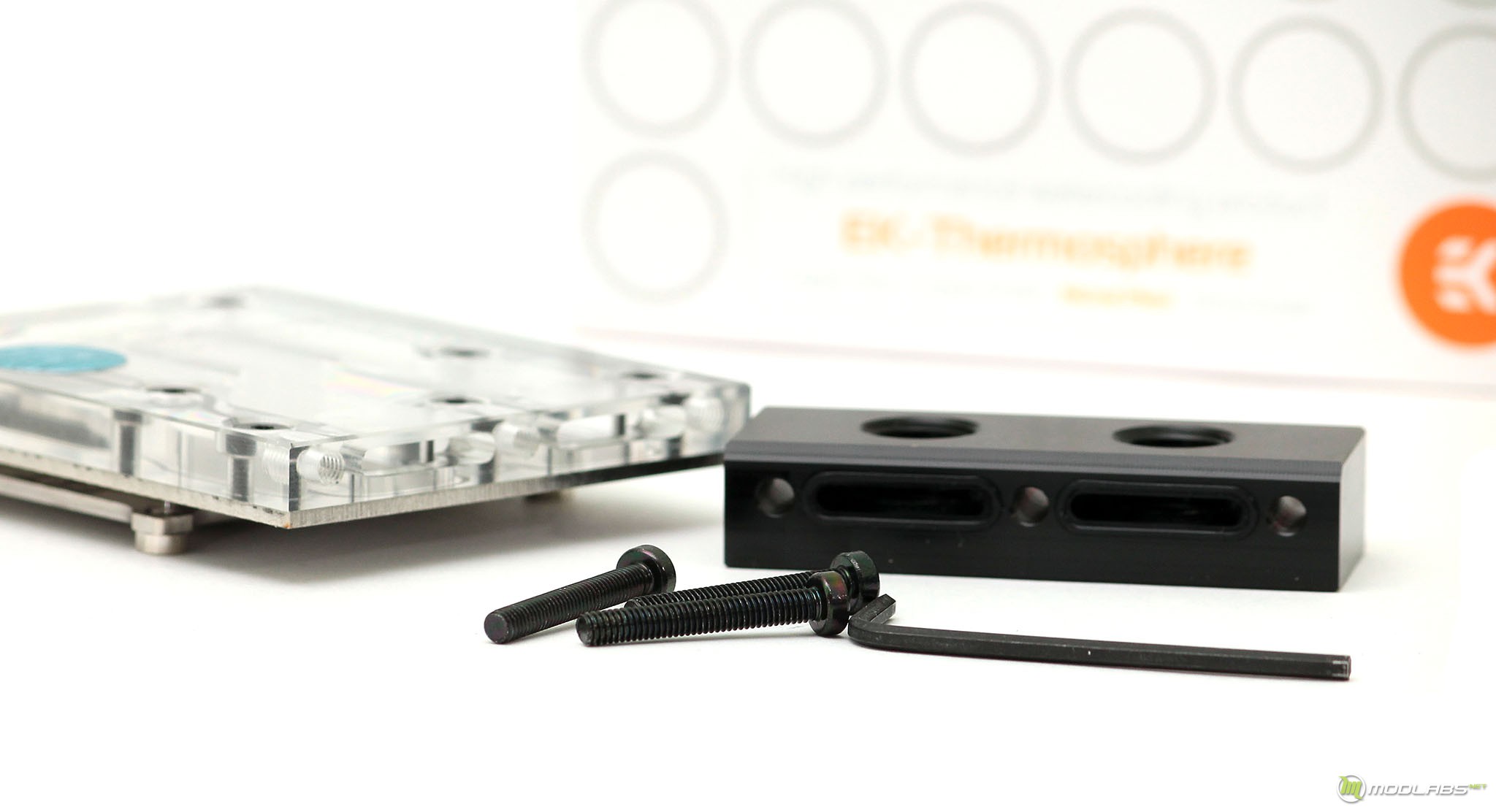

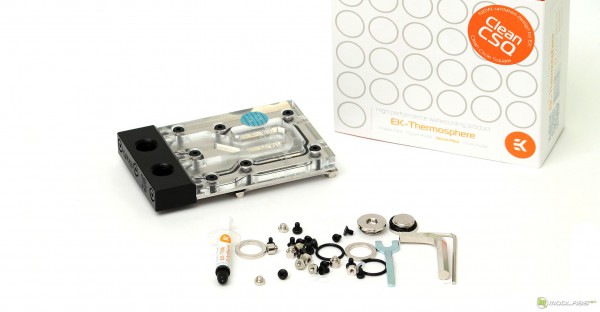

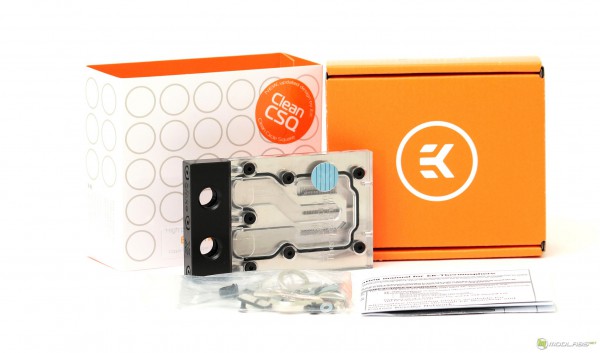

Ватерблок поставляется в стандартной упаковке, она выполнена в «круглишковой» стилистике от ЕКWB. Внутри упаковки обнаруживается комплект из самого блока, набора для крепления, инструкции пользователя, пары заглушек, тюбика термопасты и восьмигранного ключика. Да, фитинги в комплекте не идут, их нужно докупать отдельно. Отсутствие фитингов обусловлено их большим разнообразием, например по цветам, EK же не знают в какой цвет, вы захотите раскрасить систему.

Как большинство продукции производителя ватерблок может быть поставлен в различных конфигурациях: Clean CSQ, Acetal, Nickel, Acetal+Nickel. К нам прибыла никелированная вариация, но вот что-то  с коробочкой не сошлось – тестовый семпл, бывает…

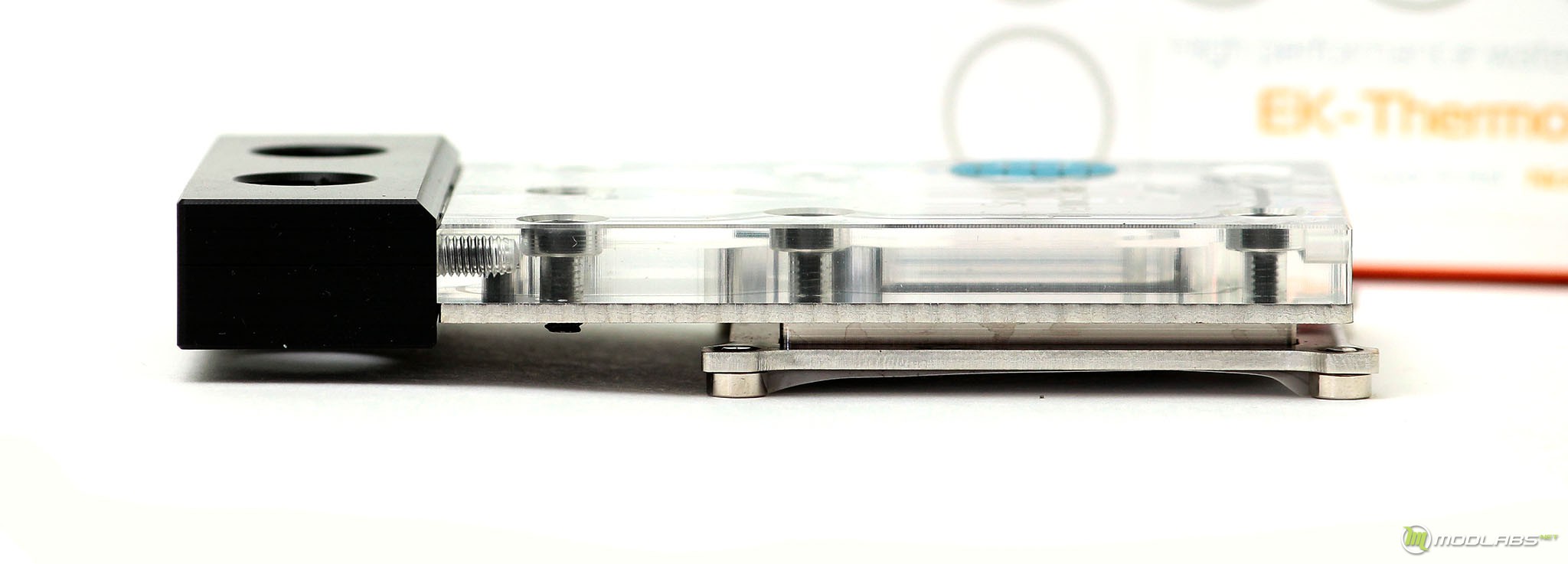

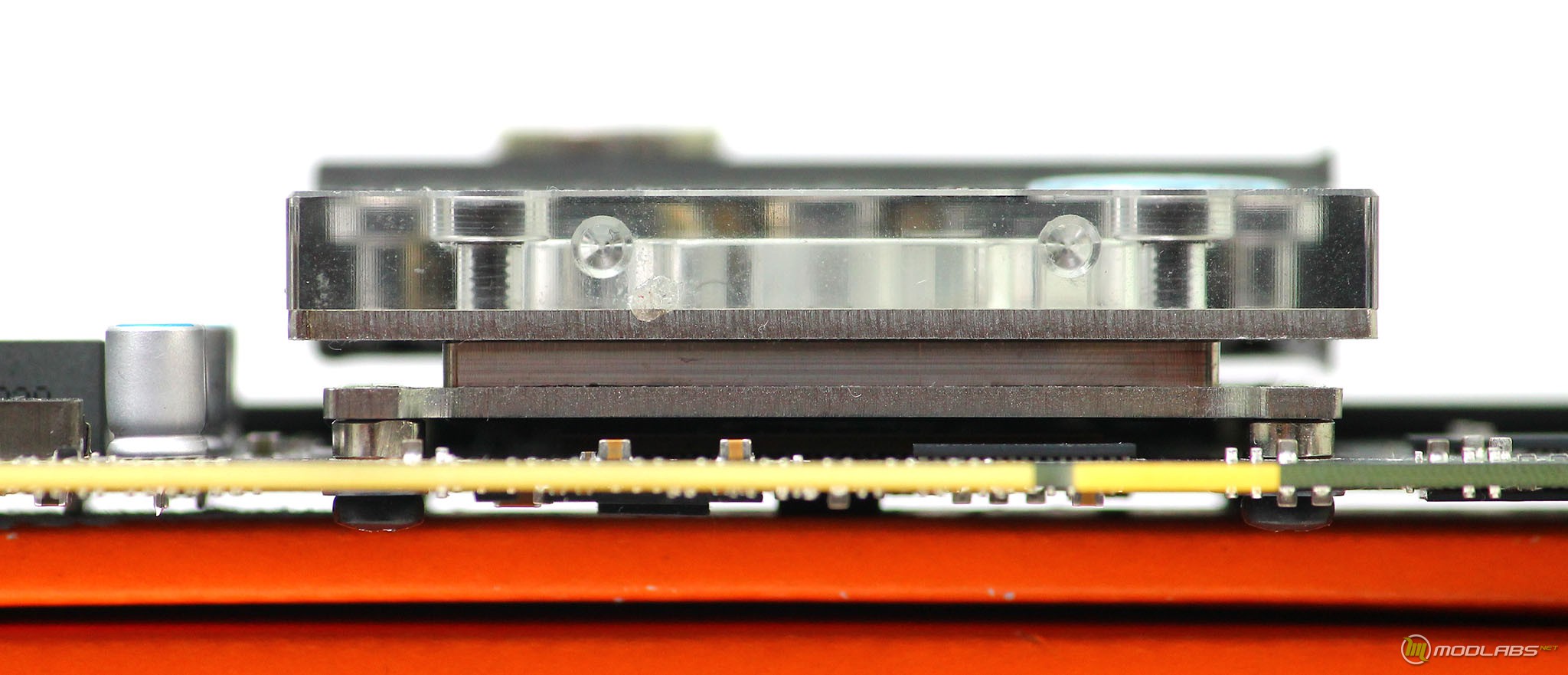

Заметим, в толщину Thermosphere может быть сравнен с обычными фулкаверами. Без учета фитингов он будет занимать всего один слот расширения. Кстати, есть подозрение, что на одинаковых картах, он сможет быть совмещен с некоторыми фулкаверами, но это больше теория.

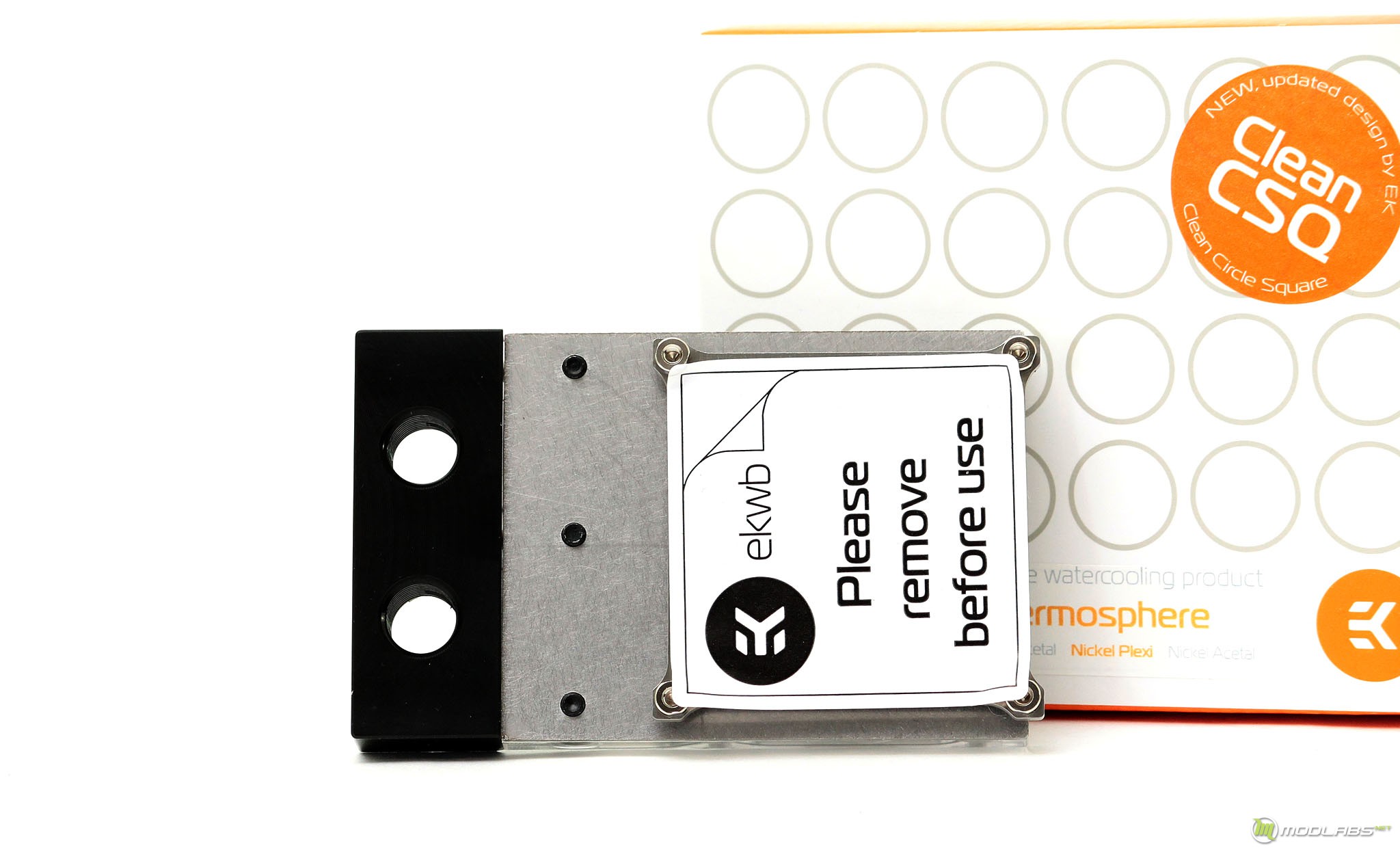

Во время транспортировки основание ватерблока заклеено защитной пленкой, на которой производитель доходчиво напомнил о необходимости ее удаления перед установкой :).

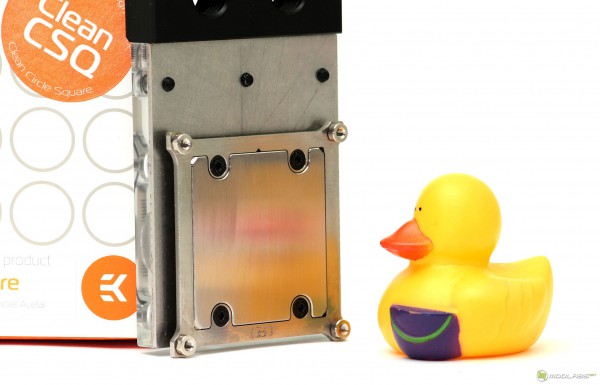

В части зеркальности, качество обработки основания находится на среднем уровне. Отражение мутноватое, и кажется есть следы небольших переходов. Однако, тест на ровность показывает хорошие результаты, а учитывая небольшие размеры большинства графических процессоров, требования к ровности по краям и вовсе уменьшаются ;).

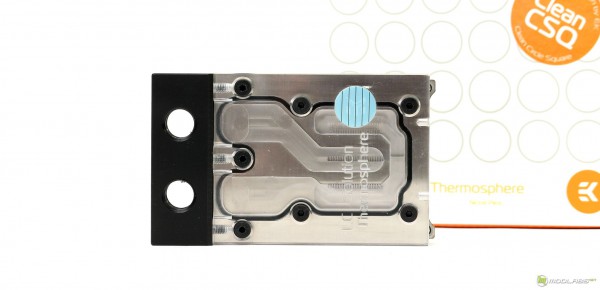

Итак, разборка ватерблока начинается с «отвёртывания» трех длинных болтов, они фиксируют блок для установки фитингов и основную часть корпуса. В области контакта присутствуют небольшие резиновые прокладки, раздельные для каждого канала. Если честно, меня сразу насторожил данный элемент в части прочности, как оказалось не зря…

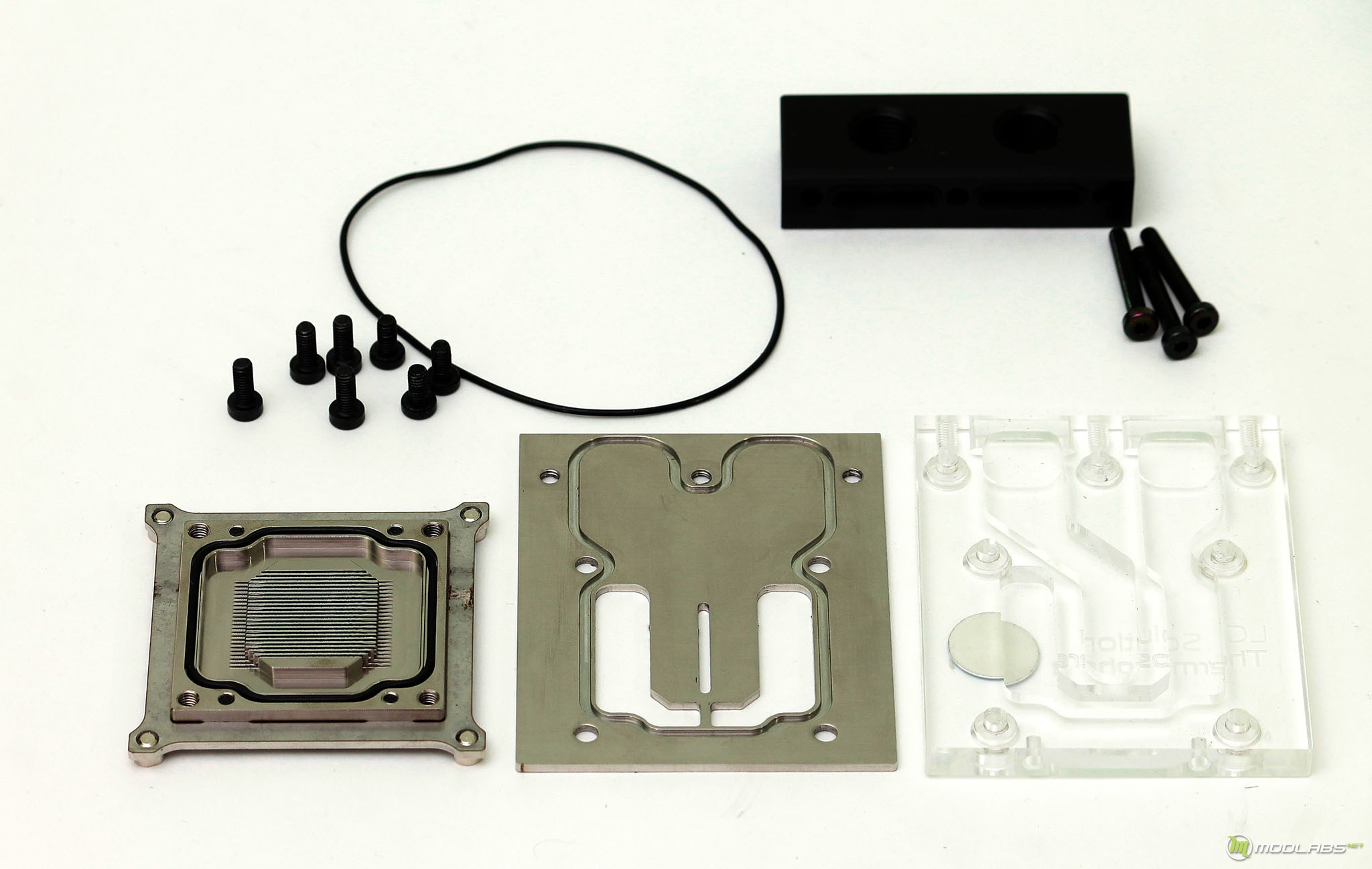

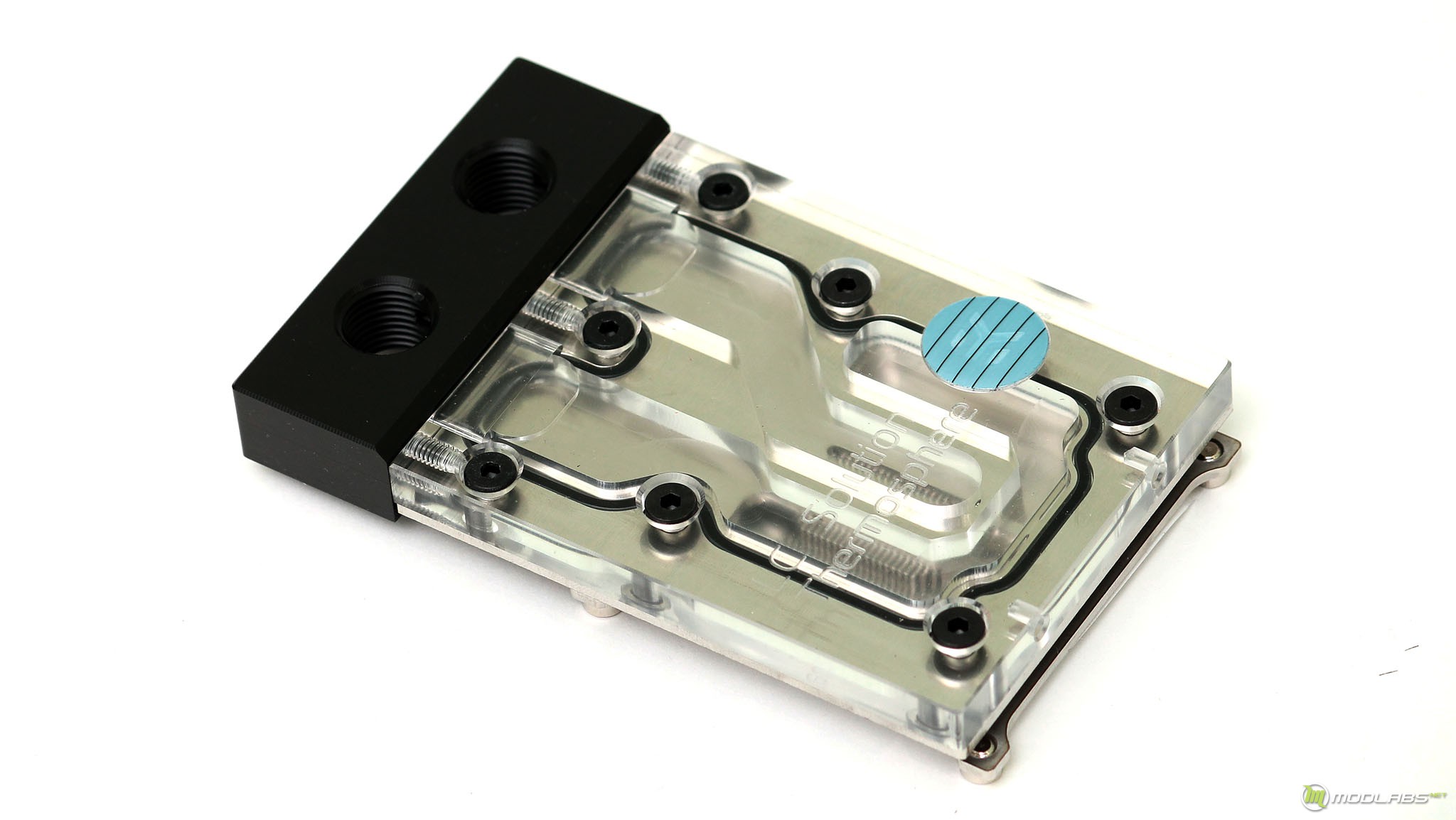

Далее, Thermosphere разбирается очень легко, семь небольших болтов фиксируют три основные части блока: основание, направляющую пластину, топ (в нашем случае он из оргстекла).

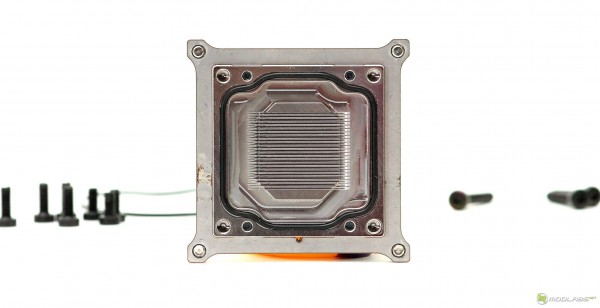

Конструкция ватерблока имеет микроканальную основу, если вы уже знакомы с процессорными блоками производителя, например EK-Supremacy, данная конструкция будет вам знакома. Учитывая высокую эффективность микроканальной конструкции, блок действительно может дать жару многим фулкаверам с обычной змейкой.

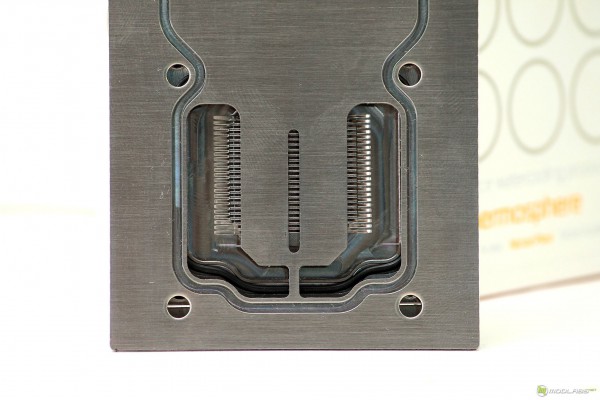

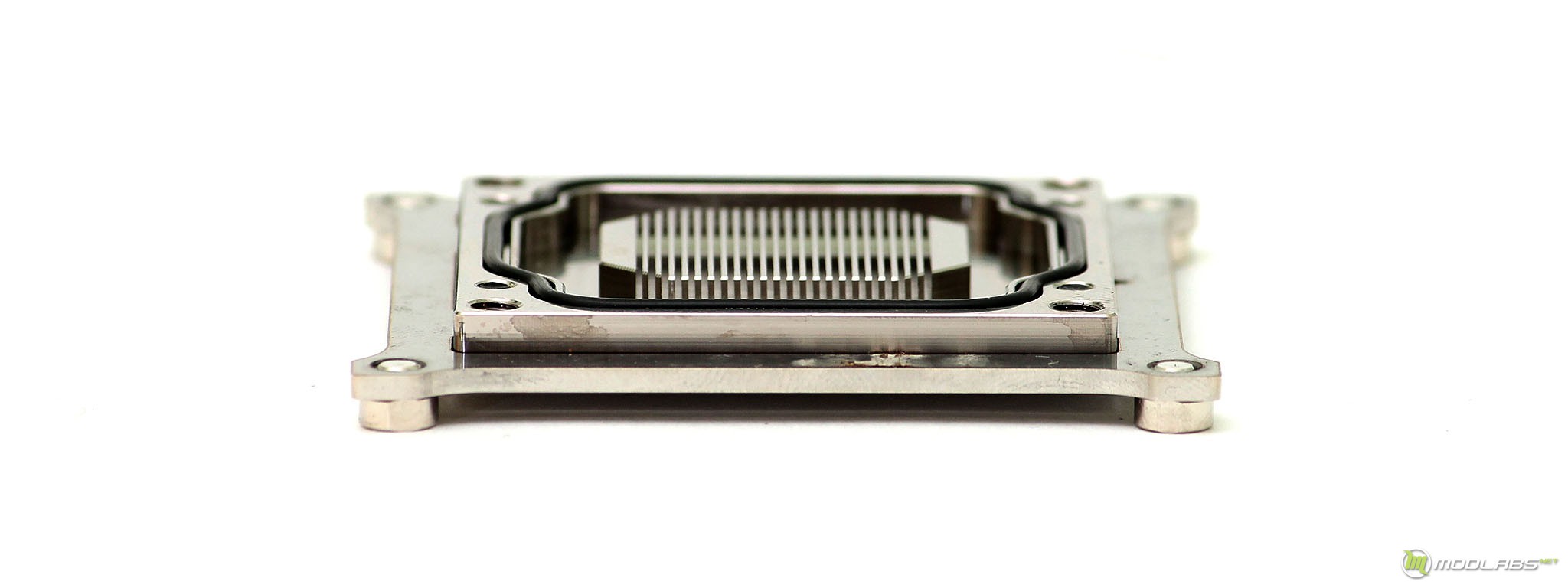

Между основанием и направляющей пластиной используется небольшая резиновая прокладка, она очень уверенно лежит в своем пазу и вызывает доверие. В структуре предусмотрено 23 канала.

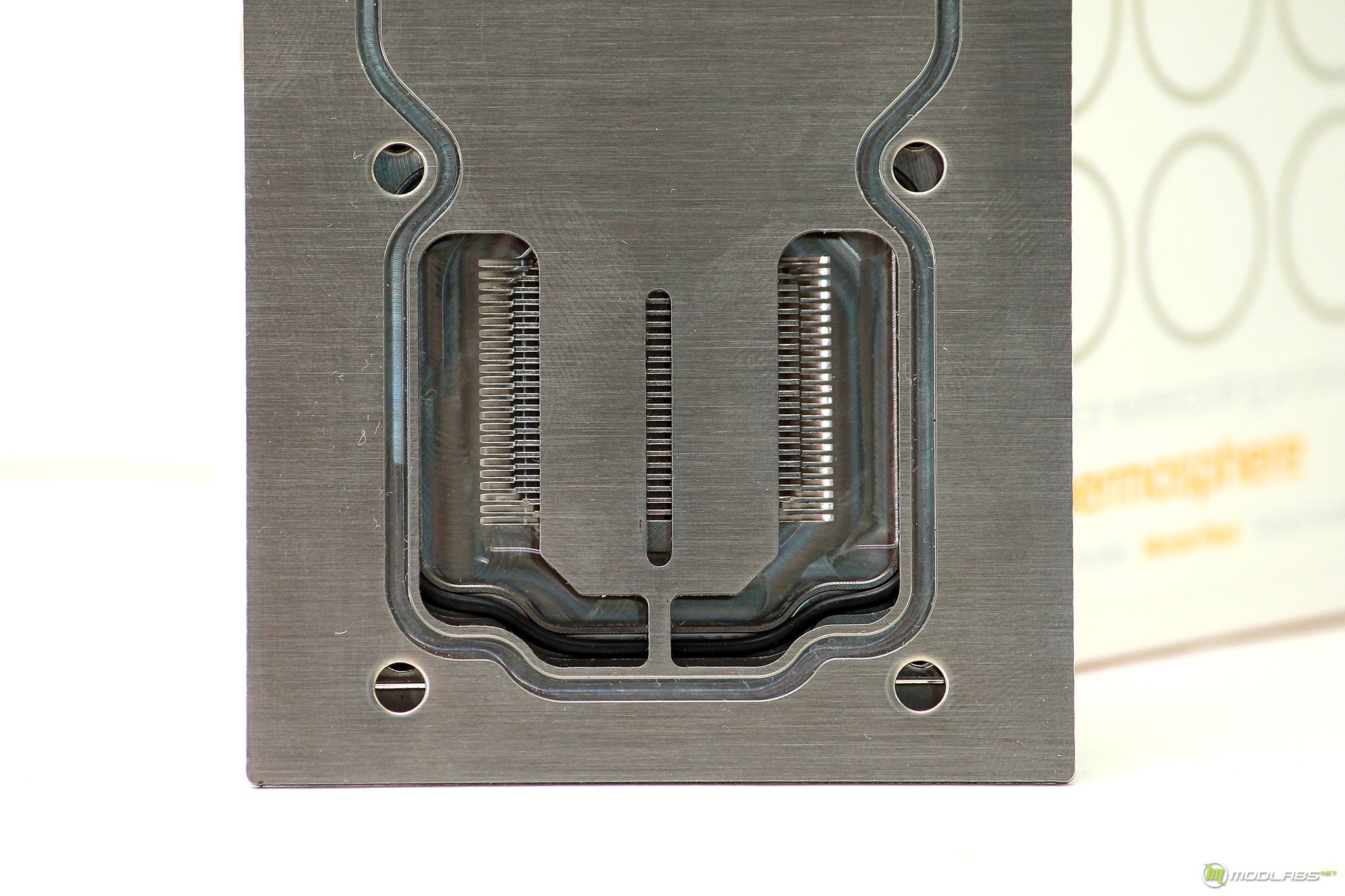

Направляющая пластина формируют направленный поток на все 23 имеющиеся канала. Здесь есть полная аналогия с процессорными блоками, однако в отличии от CPU-версий, здесь не предусмотрена возможность изменять интенсивность потока. Возможно, для больших и квадратных GPU направляющую можно немного расширить, но влияние данного фактора пока не изучалось.

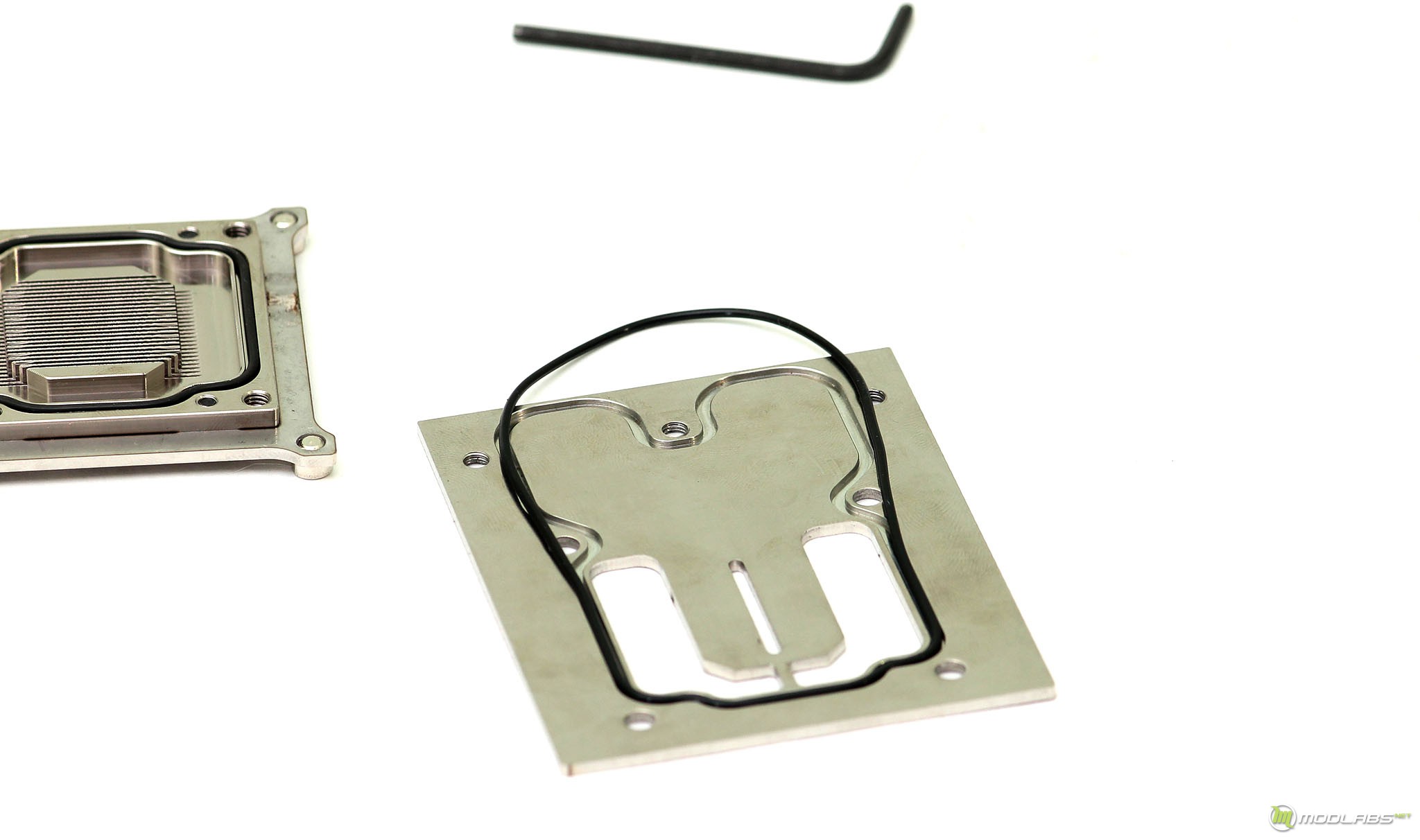

Направляющая пластина и топ, который непосредственно формирует направление потока, содержат между собой аналогичную резиновую прокладку. Признаю честно, контур ее укладки довольно извилист и после разборки, возвращать все на свои места довольно занятно ;).

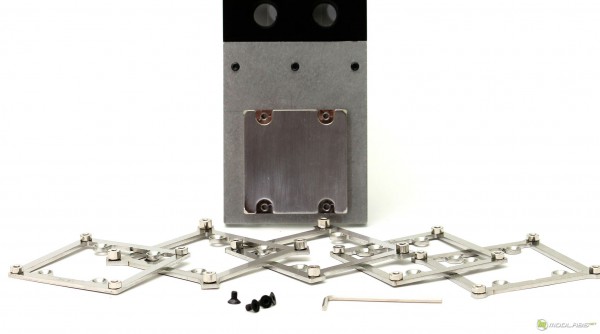

Процесс крепления ватерблока стандартен, многим азотчикам от точно будет знаком: к основанию крепится пластина с направляющими под определённые посадочные места видеокарты. Всего EK предусматривает пять различных пластин для крепления, напоминаем, что они не входят в комплект поставки и докупаются отдельно, мы взяли с запасом.

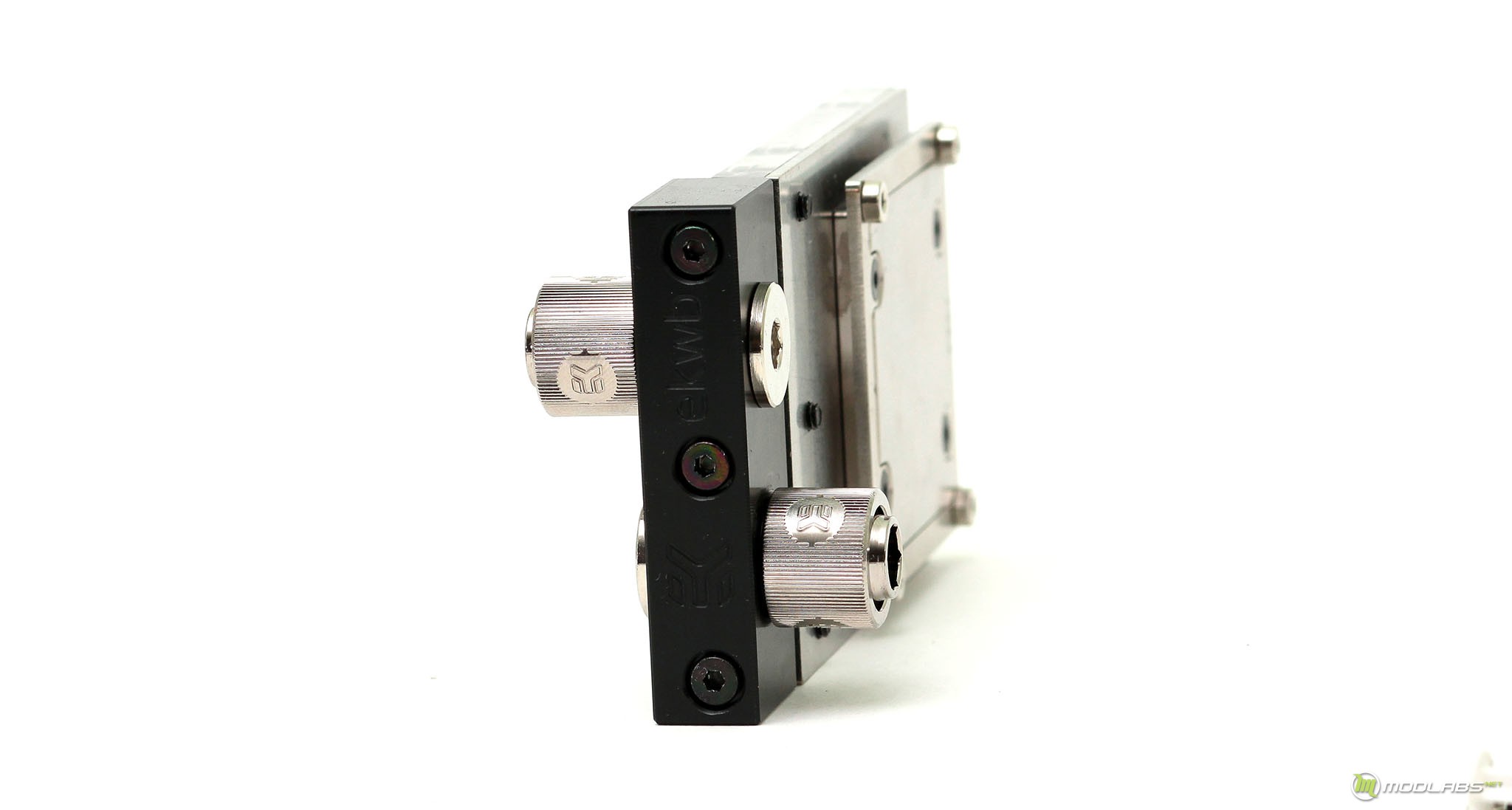

Процесс крепления фитингов так же обычный. Здесь есть резьба на ¼ дюйма. Фитинг может быть установлен с любой стороны, с обратной устанавливается заглушка (она есть в комплекте).

К моменту установки EK-Thermosphere пришел уже «подбитым». При сборке ватерблока после фотосессии, я перетянул три больших болта. По оргстеклу пошли трещины. Пришлось разбирать и проклеивать. По поводу двух раздельных и небольших герметизирующих резинок: каждый из болтов должен быть протянут равномерно и со средней силой прижима, иначе сразу получается перекос и разгерметизация, попасть в баланс оказалось довольно сложно.  Тут хочется сказать, покупайте вариант не из оргстекла, и надейтесь на установку цельной прокладки производителем.

Установка EK-Thermosphere – Nickel

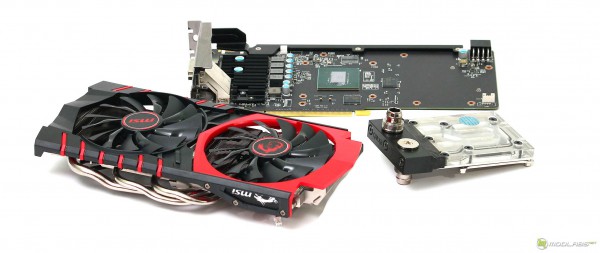

Мы будем производить установку и дальнейшее тестирование EK-Thermosphere на базе видеокарты MSI GeForce GTX 960 GAMING 2G.  Для начала, мы демонтировали штатную систему охлаждения от MSI.  Ватерблок в сравнении с ней, смотрится небольшой игрушкой, но это применимо ко всем компонентам из водяного охлаждение, разве что расширительные бачки и радиаторы порой могут сравниться с автомобильными вариантами :).

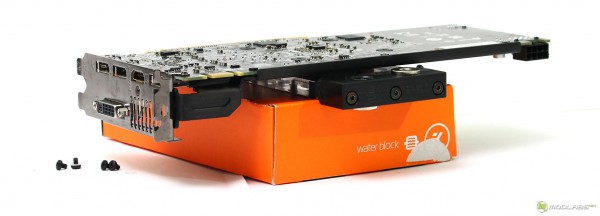

Так как мы уже установили необходимую прижимную пластину на основание ватерблок, остается только нанести термопасту и прикрутить его. Для этого я рекомендую положить блок на некую возвышенность, так что бы при установке карта висела в воздухе. Такой подход обезопасит установку, вам не нужно будет держать конструкцию и более правильно произвести протяжку болтов.

Далее четырьмя болтами, с использованием пластиковых шайб, мы фиксируем ватерблок на плате. Здесь, как и всегда, лучше использовать затяжку по методу «крест-накрест». Благодаря ограниченному ходу болтов, в отличие от конструкции самого блока, переборщить будет сложно.

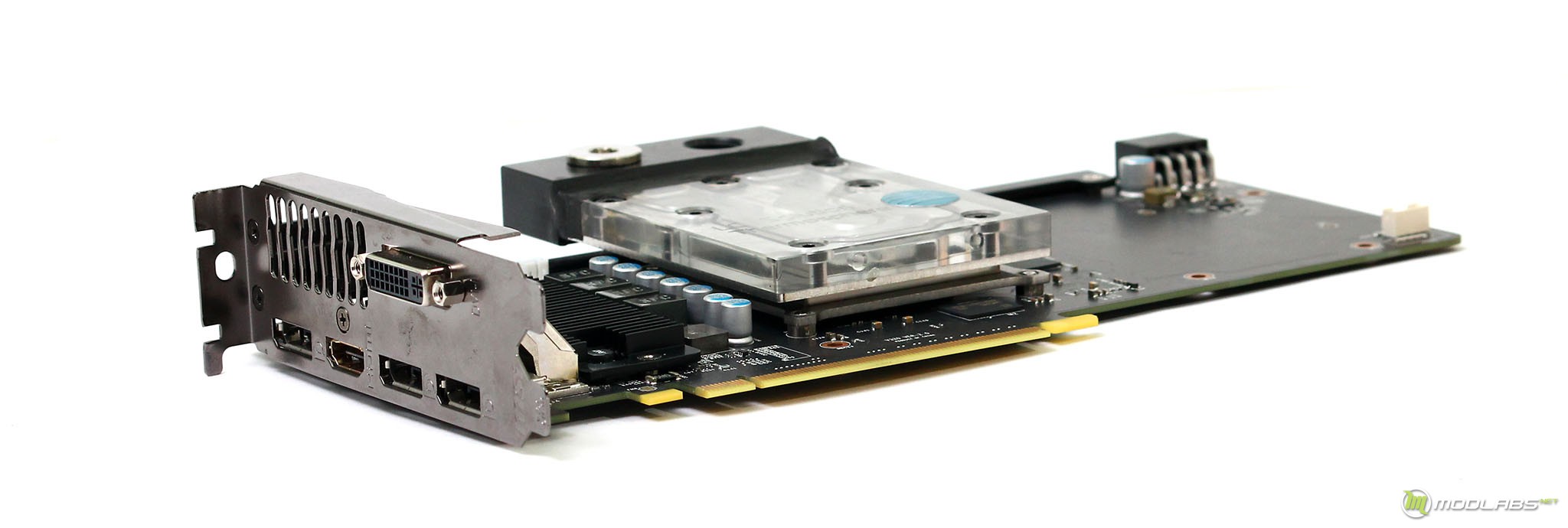

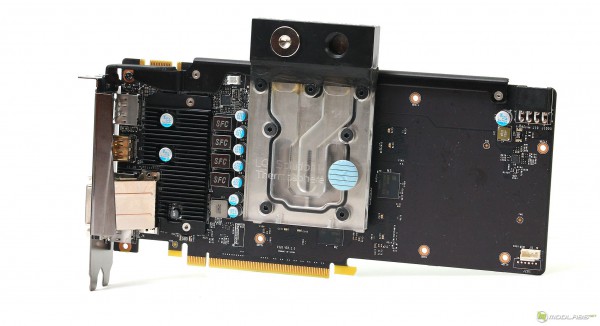

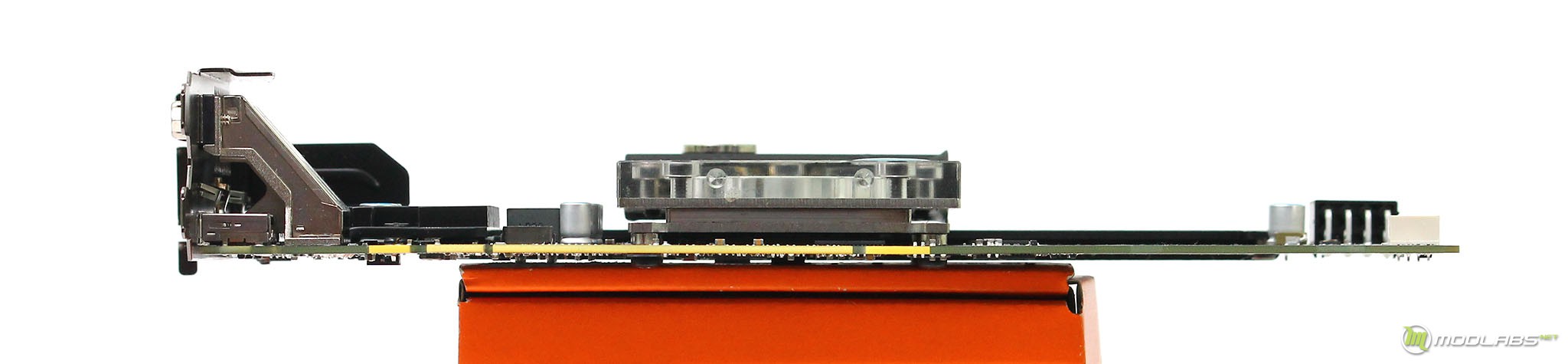

В итоге с установленным EK-Thermosphere GTX 960 GAMING 2G выглядит следующим образом.

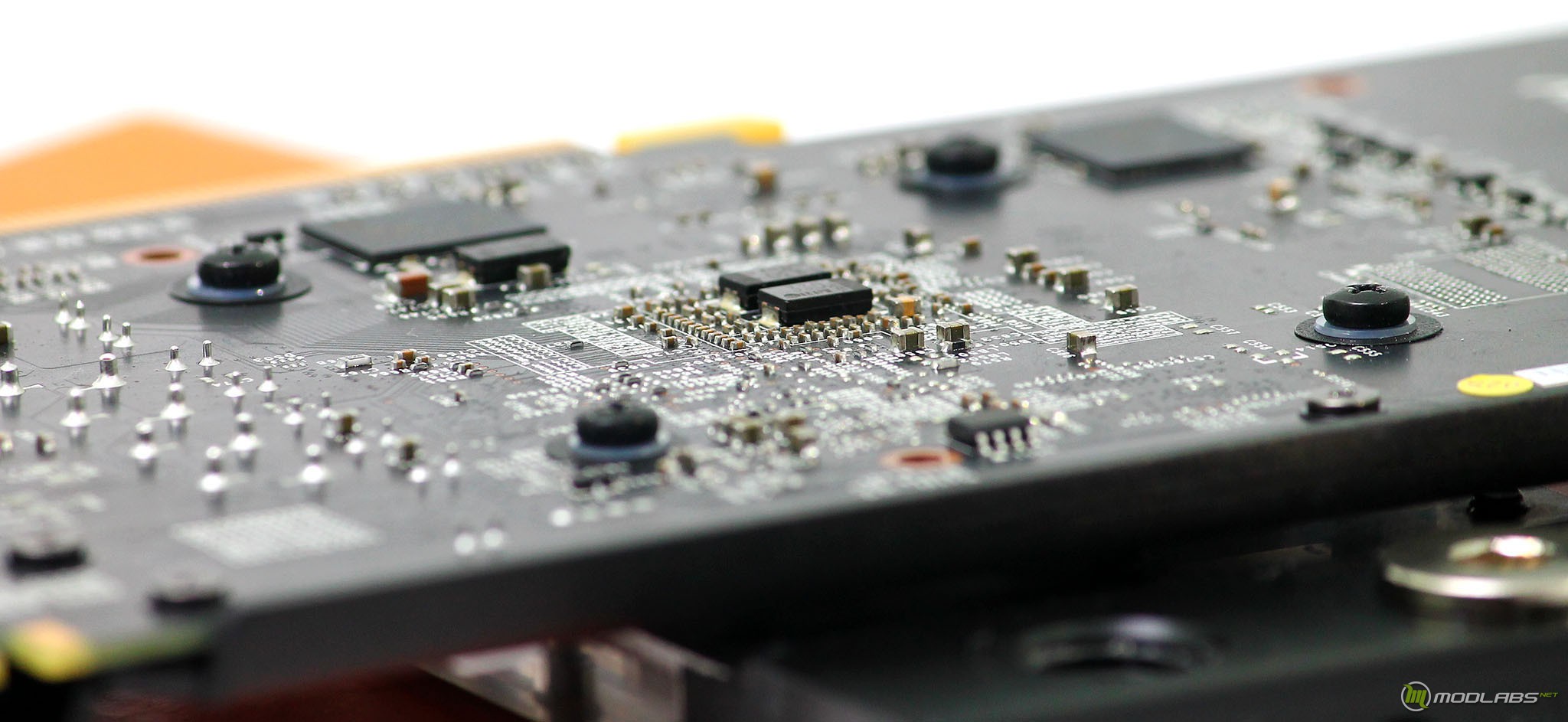

Как вы могли заметить, при установке мы не использовали бекплейт. Его нет в комплекте, а городить огород мы не стали, да и не нужен он здесь. Благодаря опорам на крепежной пластине, в месте протяжки карта упирается в них, что предотвращает изгиб.

Такой механизм позволяет оставлять текстолит видеокарты в эталонном состоянии. На плате есть ребро жесткости, но в этом случае это не его заслуга. Конечно, ребро не будет лишним. Оно поможет распределить вес конструкции после установки в корпус, хотя относительно стандартной системы охлаждения вес даже уменьшился.

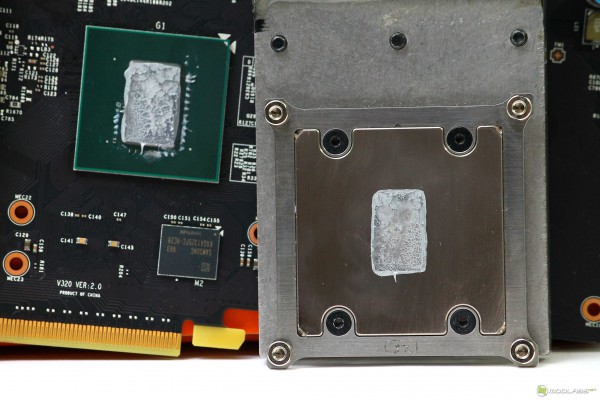

После процесса установки, до момента тестирования, я провел проверку качества прижима. При большом слое термопасты, а именно так проверяю силу прижима, лишние остатки успешно выдавились, прижим оказался равномерным. При тестировании использовалось эталонное нанесение тонкого слоя.

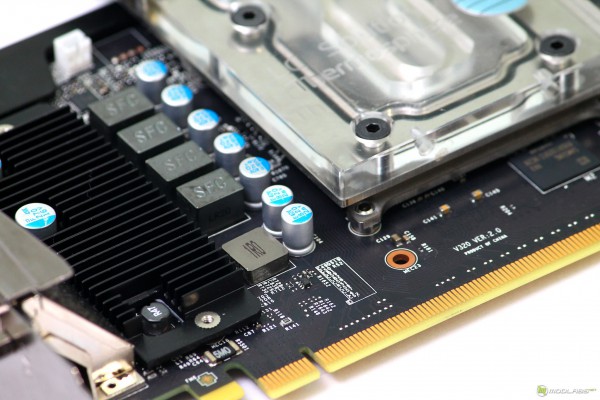

Пустая область печатной платы теперь смотрится еще интереснее, жаль MSI не поместили систему питания в этом районе. Было бы довольно просторно, да и в пассивном режиме, вокруг края платы воздушные потоки гуляют интенсивнее.

Забегая вперед скажу, что в этом материале мы оставили GTX 960 GAMING 2G  со штатным радиатором системы питания, выглядит он не очень внушающие, но с охлаждением справился, даже без активного обдува. Поэтому вопрос модернизации системы питания карты при использовании с универсальным ватерблоком я оставлю для следующего материала.

Далее переходим к знакомству с EK-RAM Monarch.
