В начале этого года мы знакомились с MasterLiquid Pro 120, новинкой в разделе систем охлаждения от Cooler Master. Согласно основному сайту компании у Cooler Master есть четыре актуальные линейки водянок: MasterLiquid Pro, MasterLiquid, MasterLiquid Lite и максимально нестандартные MasterLiquid Maker. На сайте нашего региона также упоминаются предшествующие линейки Nepton и Seidon.

Сегодня мы рассмотрим новую и максимально доступную систему MasterLiquid Lite 120. Скажу сразу, на момент подготовки материала средняя стоимость за данную модель составила порядка 2800 рублей, в то время как средний ценник на модель Pro 120 составляет уже 6800 рублей. Как производителю удалось провести эту оптимизацию, на что способна Lite 120 в работе, сейчас узнаем.

Комплект поставки

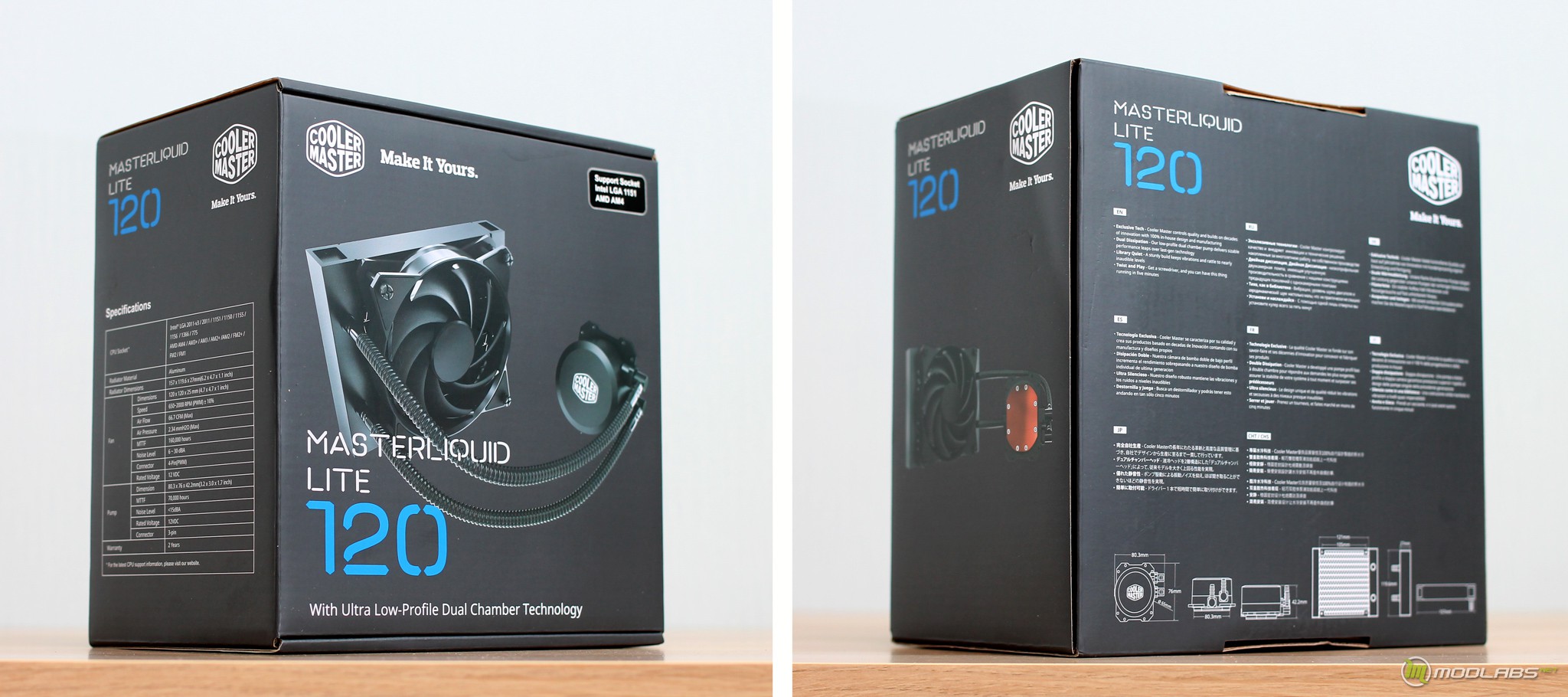

Cooler Master MasterLiquid Lite 120 прибыла к нам в картонной упаковке обычных размеров. В ее оформлении заложена хорошая информативность: название модели, перечень технических характеристик, текстовое описание и фотография модели. Внутри есть дополнительный бокс, который фиксирует все элементы поставки.

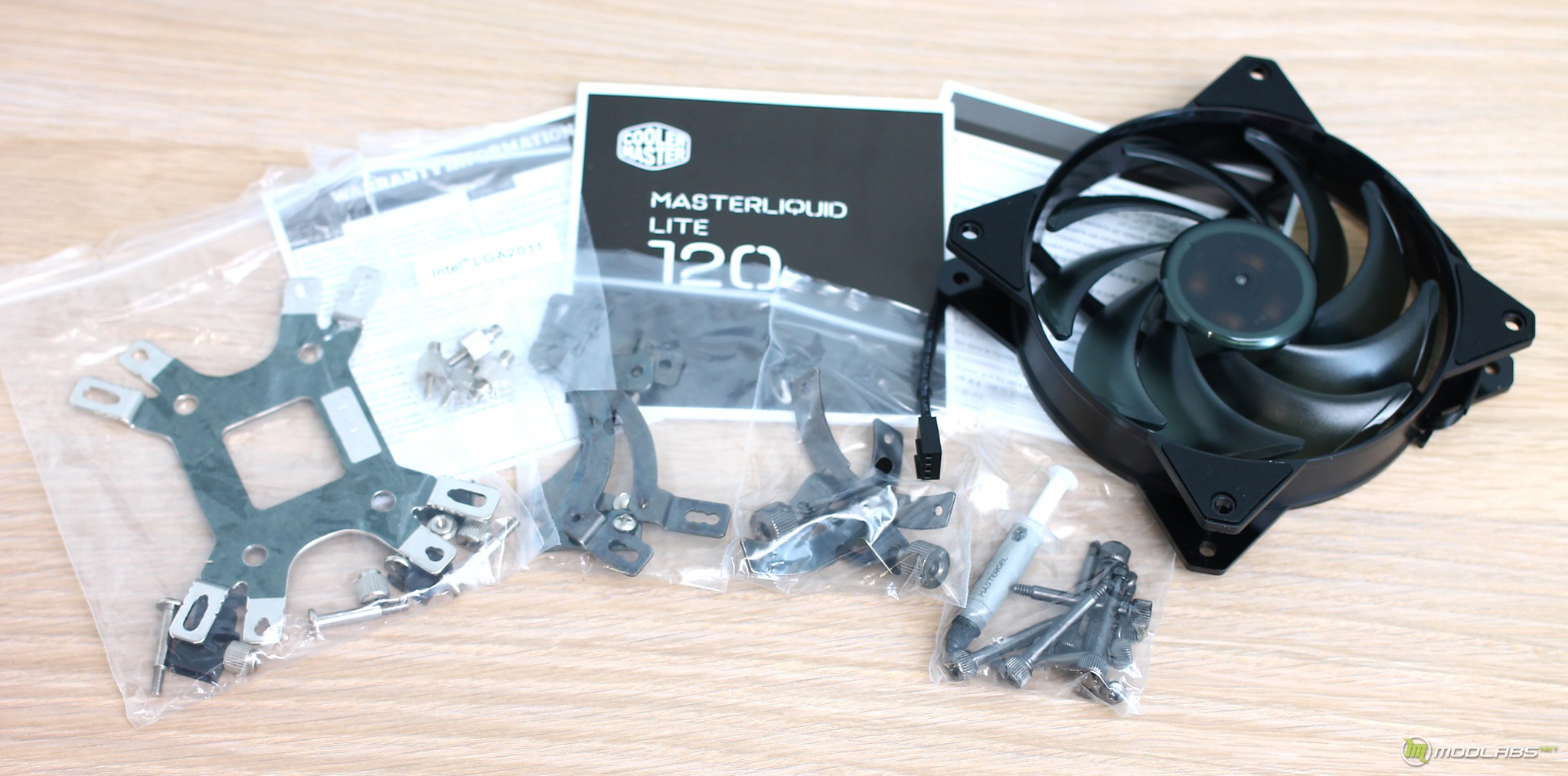

Сам комплект поставки можно назвать обычным. В нем есть пара инструкций и вкладышей от производителя, набор креплений, один комплектный вентилятор и тюбик фирменной термопасты. Предлагаю отметить сразу, в модели Pro 120 мы наблюдали два вентилятора, дополнительные переходники для их подключения и специальные антивибрационные прокладки.

Внешний осмотр

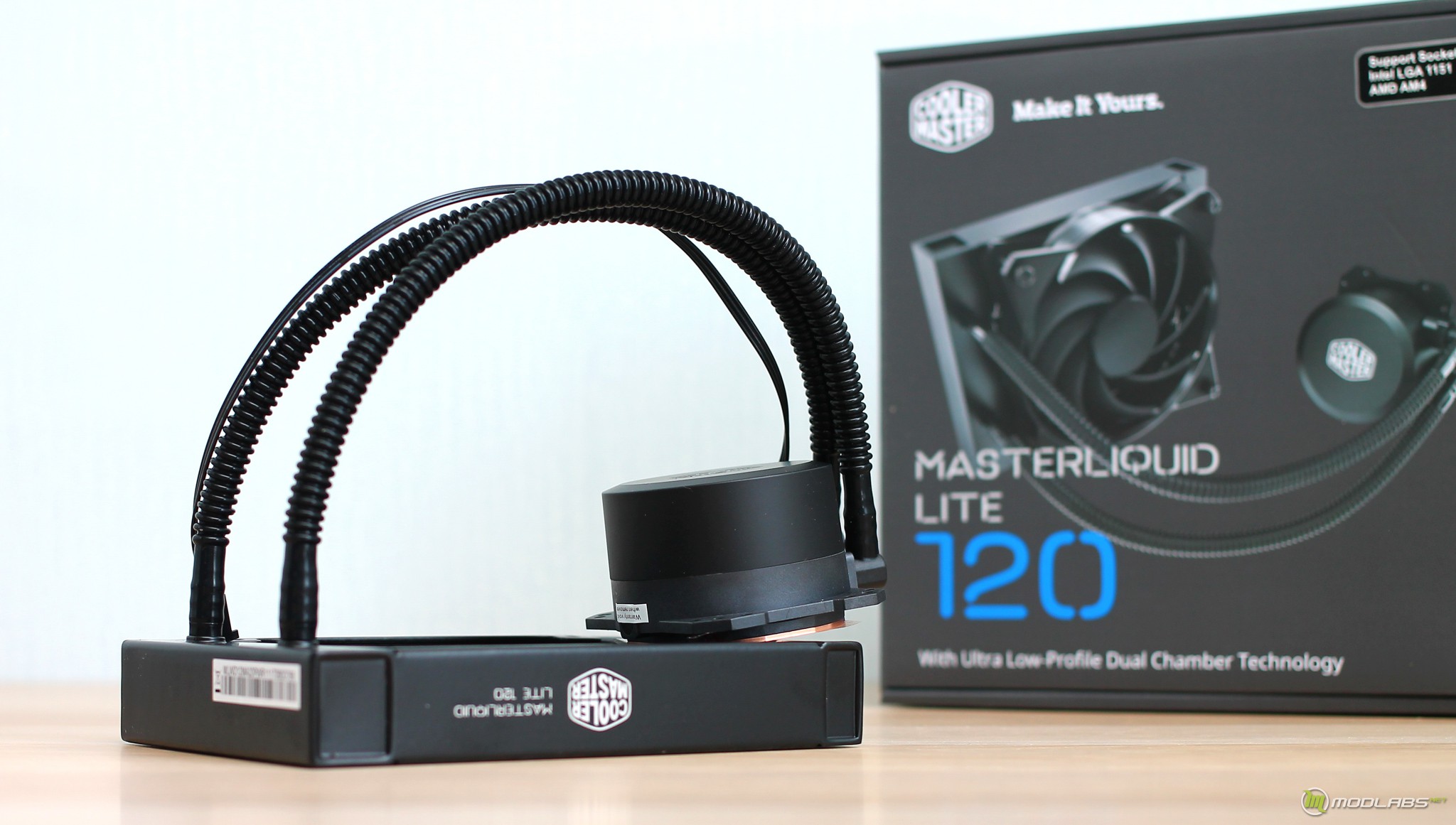

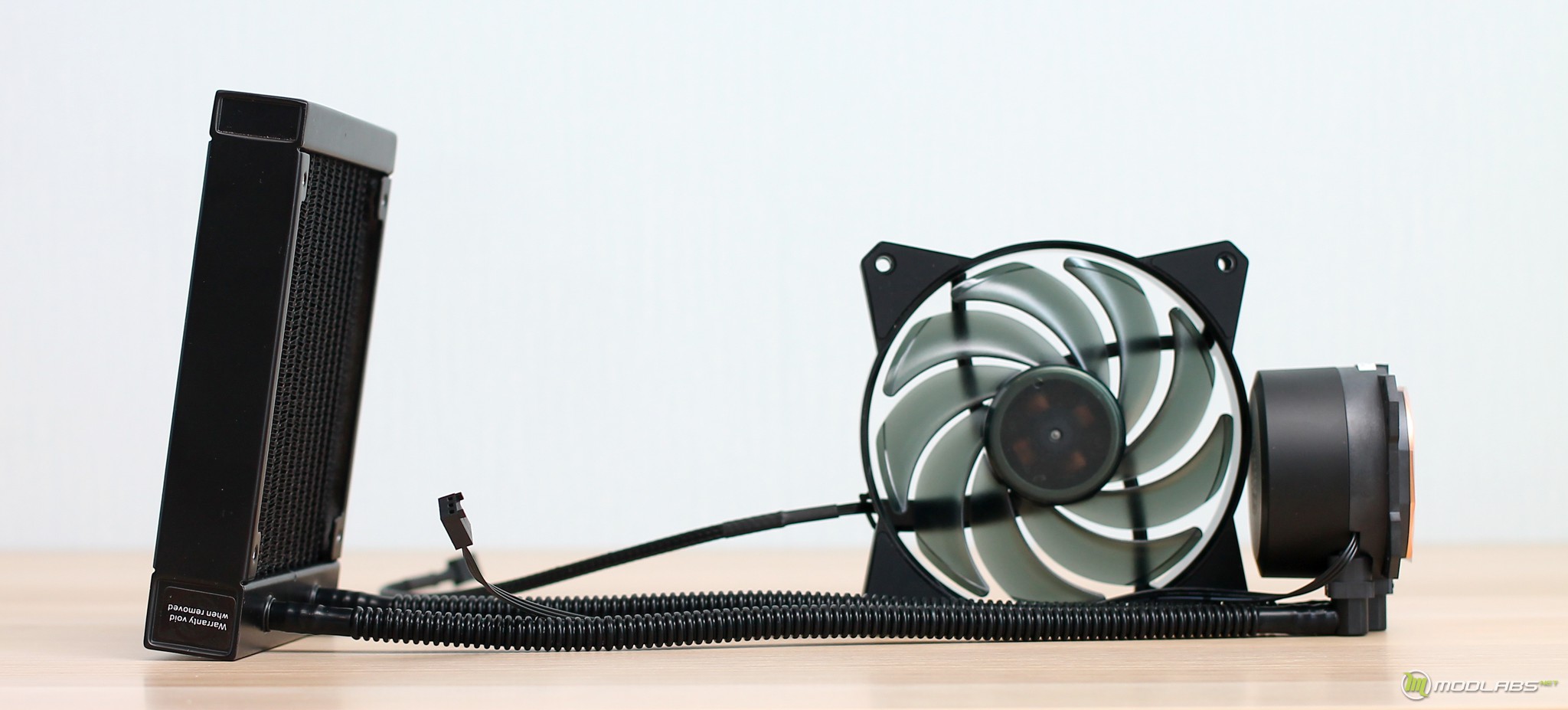

По своему строению MasterLiquid Lite 120 вписывается в ряд классических AIO-систем жидкого охлаждения. Здесь есть радиатор, ватерблок-помпа и соединяющие их шланги. Как видим, мы знакомимся с вариацией для одного 120мм вентилятора, есть так же модель Lite 240 с радиатором на два вентилятора. Кстати, в линейке Lite есть еще две новинки с RGB подсветкой.

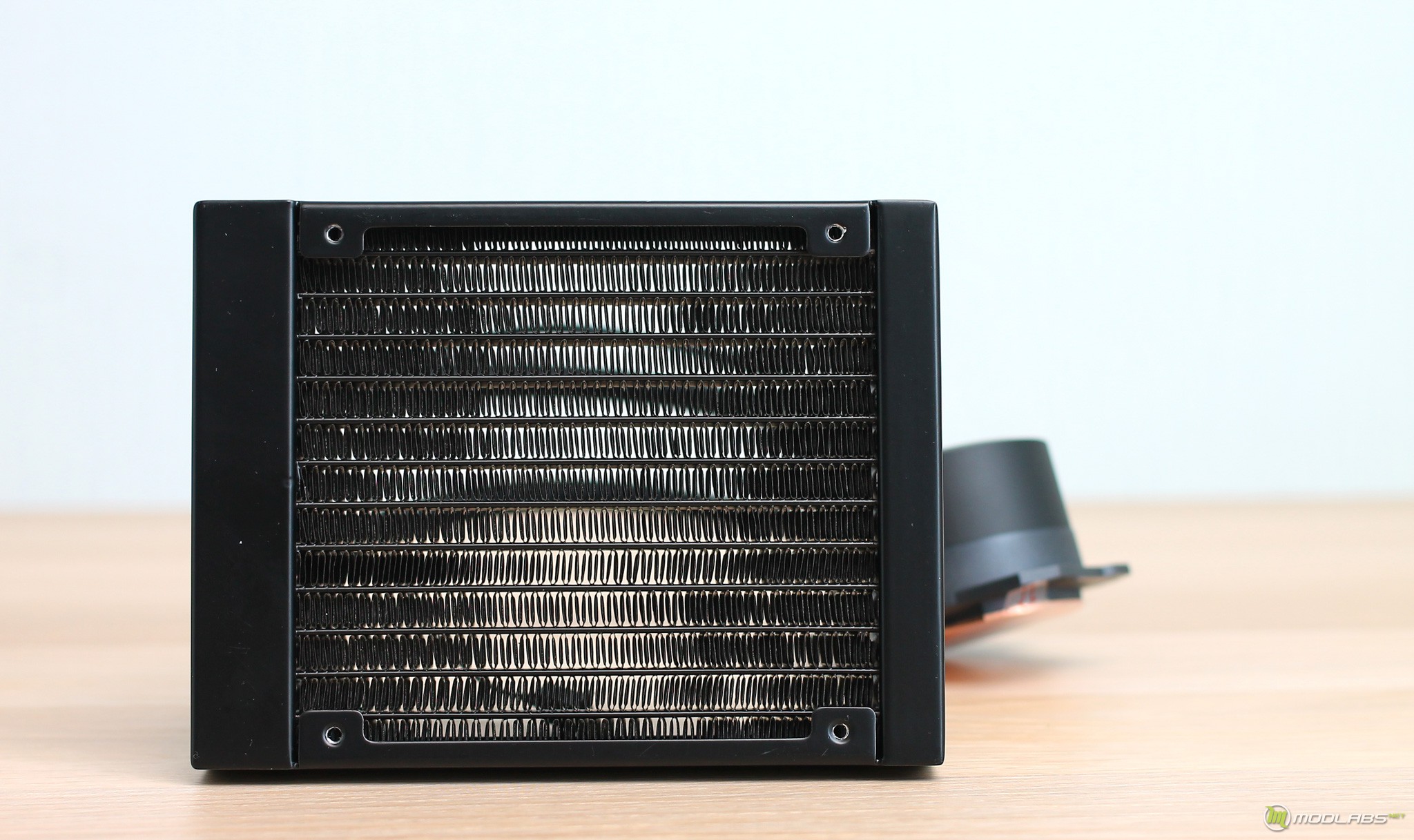

Радиатор выполнен из алюминия. Его внешние габариты составляют 157x119.6x27 миллиметров, относительно Pro версии толщина уменьшилась на 11 миллиметров. Количество каналов тоже уменьшилось на пару штук, а вот плотность гофроленты увеличилась, появился небольшой рельеф для максимального использования воздушного потока.

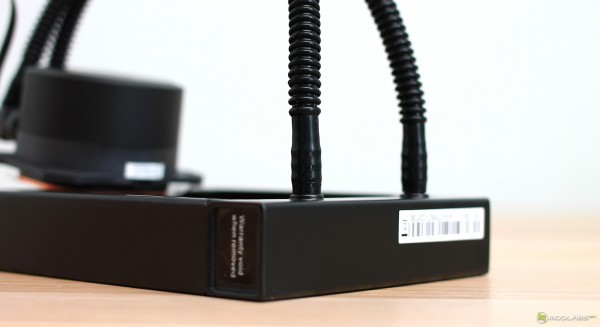

Шланги крепятся к радиатору методом опрессовки штатных фитингов. Конструкция неразборная и используется в большинстве доступных вариаций.

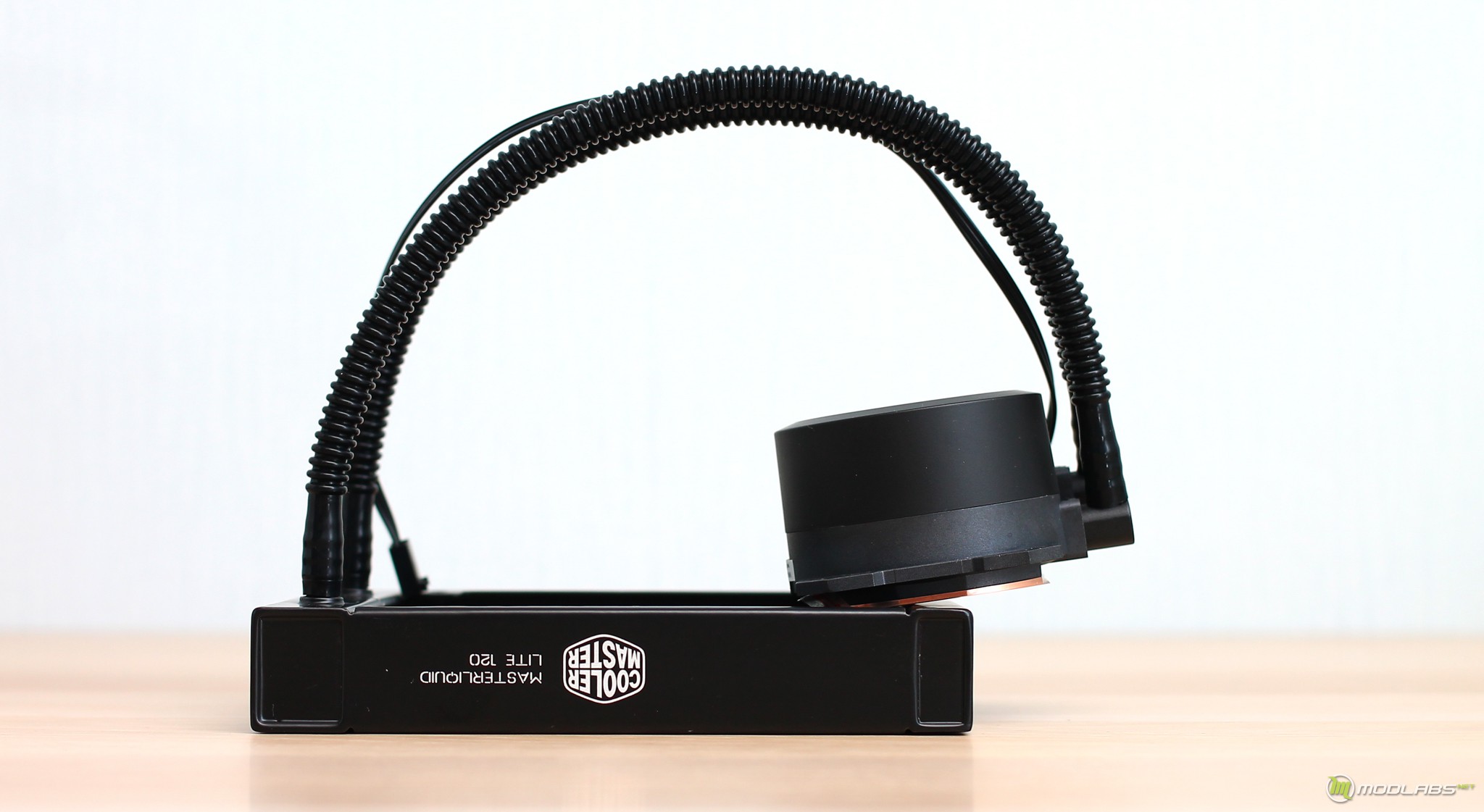

Длина шлангов составляет порядка 330 мм. Этого с запасом достаточно для установки в классическом ATX корпусе. Хочу отметить, что шланги, немного твердые и не изгибаются в любой доступной плоскости.

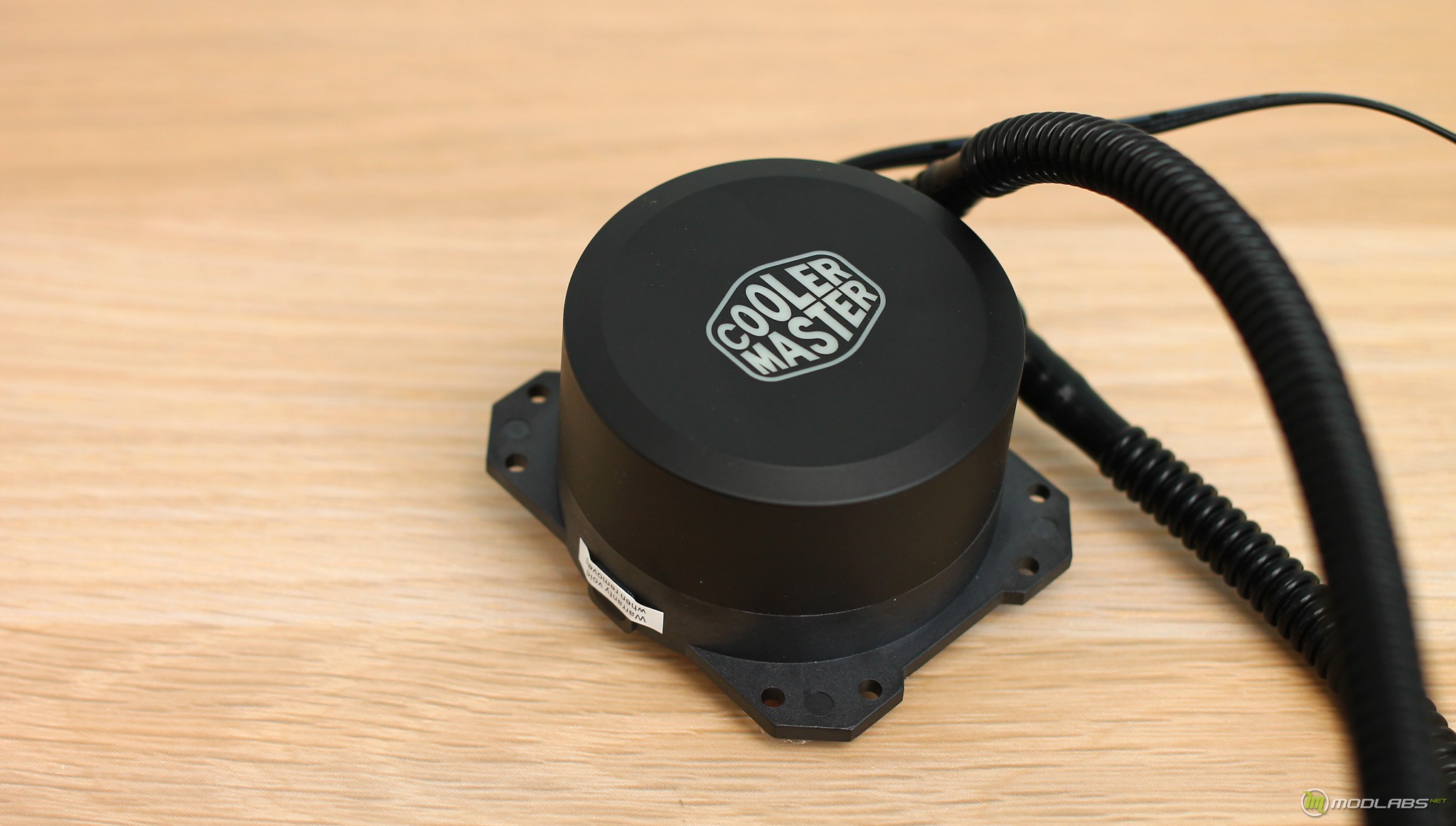

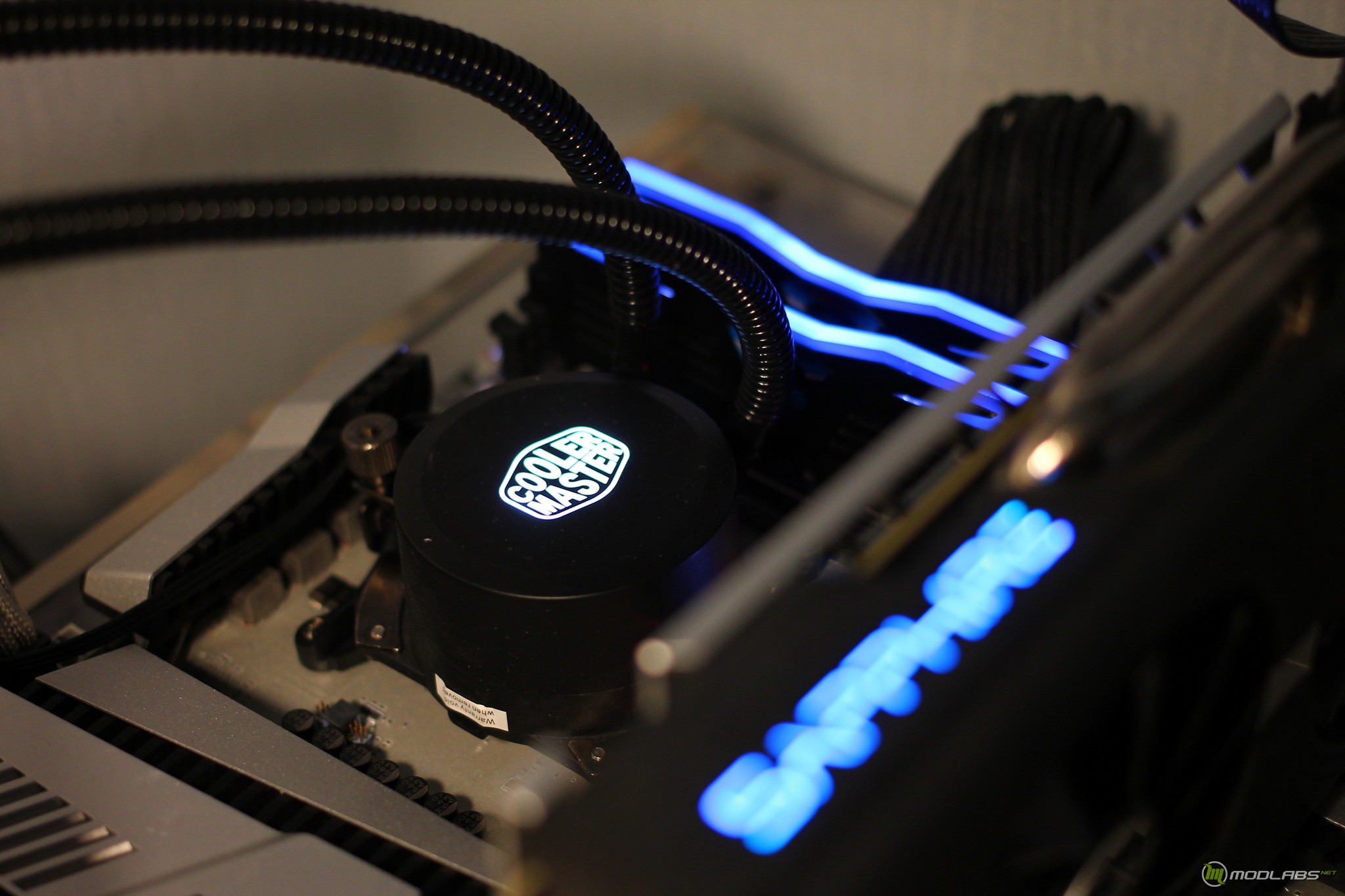

Ватерблок-помпа выполнена в виде небольшой бочки, без каких-либо явных визуальных излишеств. В нижней части есть ушки для фиксации направляющих под различные сокеты, в верхней части красуется логотип производителя, в работе он обладает синей подсветкой. В области основания фитинги для шлангов вращаются, что позволяет направить их в нужную сторону при установке.

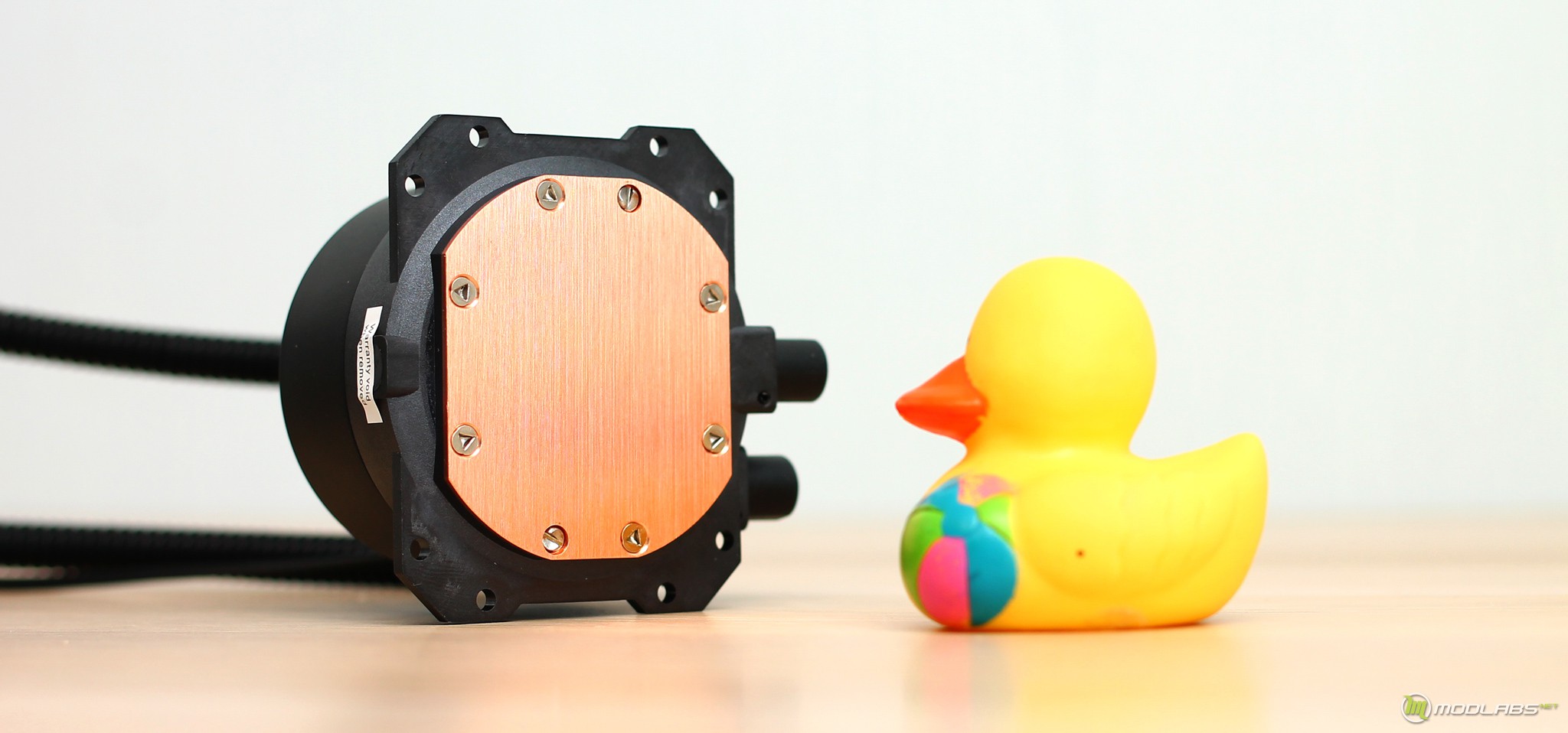

Основание ватерблока медное, в его обработке наблюдаются явные следы фрезы. При этом сама поверхность ровная, без завалов и бугров, а это как показывает практика это важнее зеркального блеска (хотя энтузиасты могут его добавить буквально за пару минут работы).

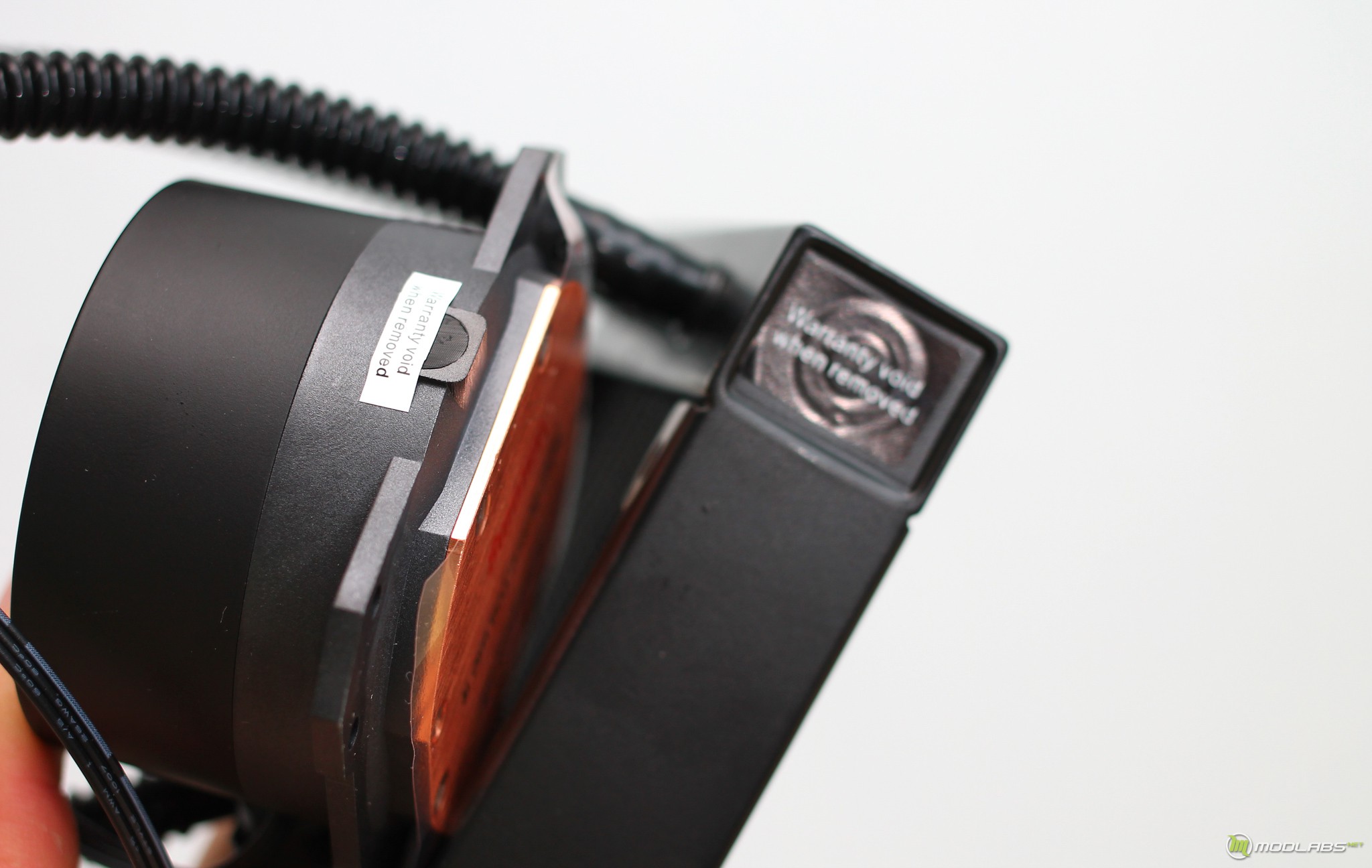

Отдельно отметим, что на радиаторе и помпе есть отверстия, предназначенные для первоначальной заправки. В рабочем состоянии на них нанесены гарантийные пломбы, пользовательское обслуживание не предполагается.

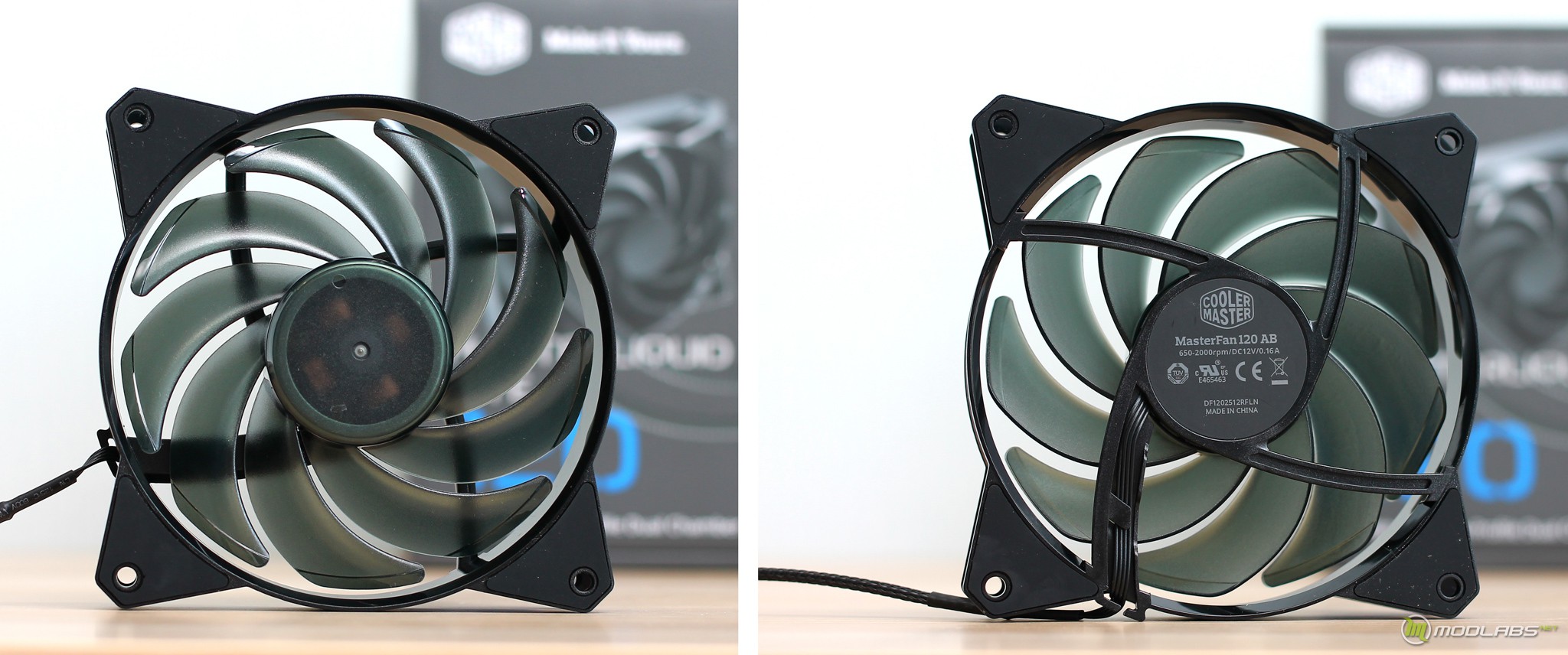

Как и отмечали ранее, в комплекте поставки находится один вентилятор с маркировкой DF1202512RFLN, серийное название Cooler Master MasterFan 120 AB. В его строении заложена крыльчатка интересной формы и антивибрационные вставки в местах крепления. Вертушка поддерживает PWM управление и может работать в диапазоне 650-2000 RPM, заявленный воздушный поток составляет 66.7 CFM, а давление 2.34 mmH2O.

Процесс установки

MasterLiquid Lite 120 можно установить на массу платформ, вот полный перечень:

• Intel: LGA 2066 / 2011-v3 / 2011 / 1366 / 1151 / 1150 / 1156 / 1155 / 775 socket;

• AMD: AM4 / AM3+ / AM3 / AM2+ / AM2 / FM2+ / FM2 / FM1 socket.

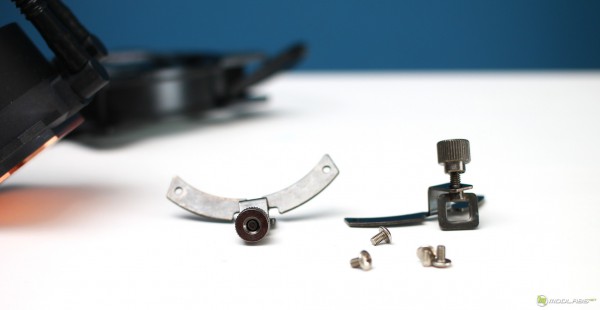

Мы будем проводить тестовую сборку на максимально актуальной AM4. В частности будет использоваться плата MSI X370 XPower Gaming Titanium. Но для начала я открыл инструкцию, и выбрал из комплекта поставки все необходимые для установки элементы. На удивление их оказалось не так много: две направляющих и болты для их крепления.

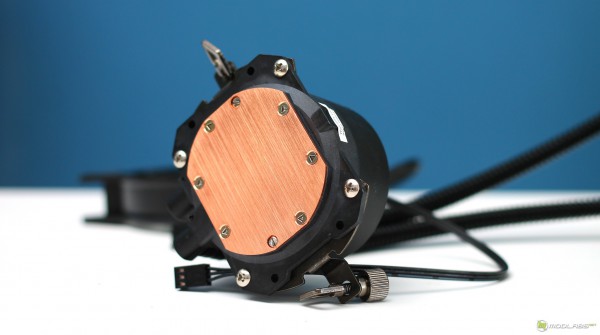

Единственное, что необходимо сделать, зафиксировать прижимные планки к основанию блок помпы.

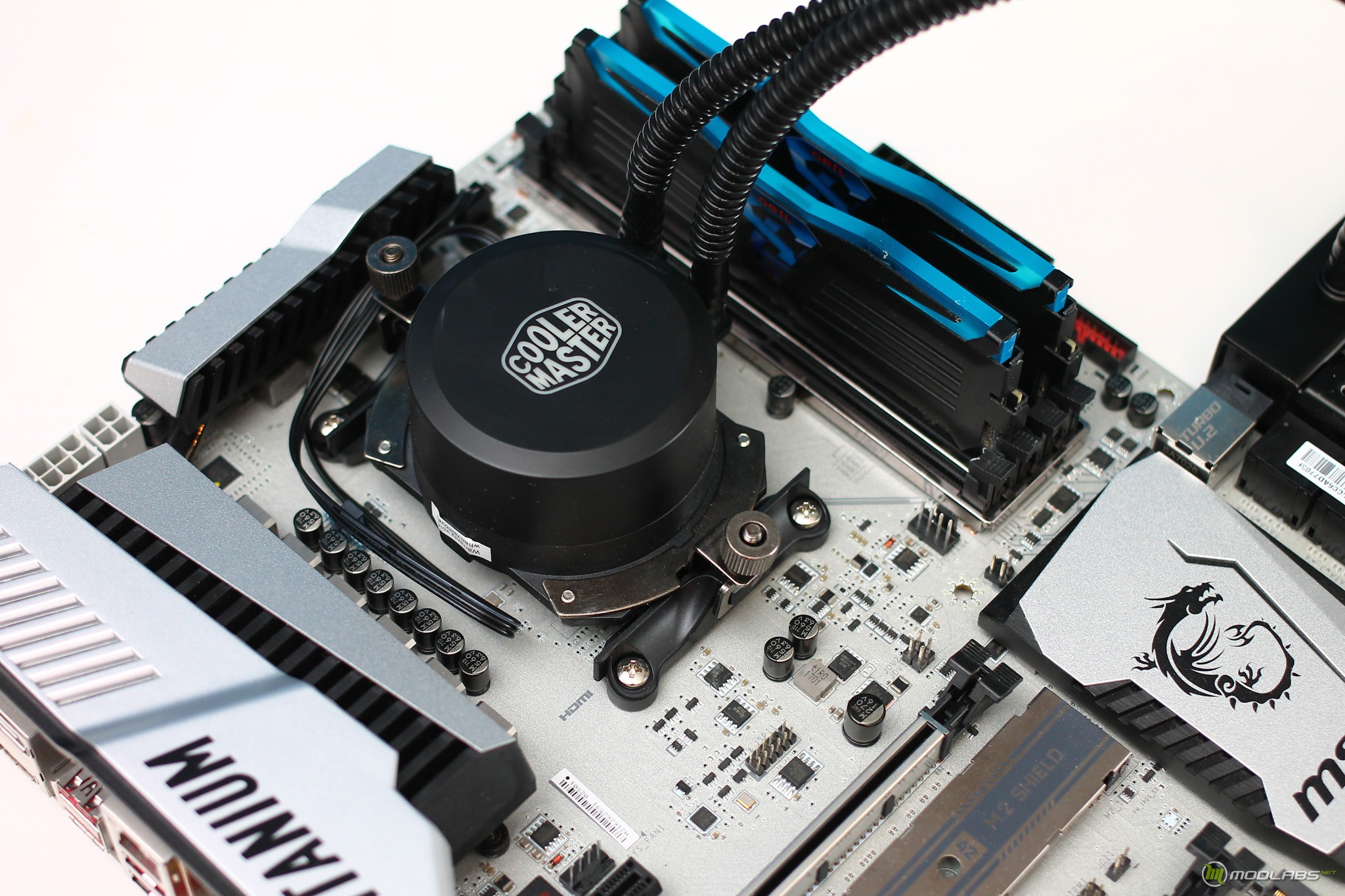

Для фиксации блок-помпы используется штатная база от AMD. Изначально, я был готов назвать это решение идеальным - используемы минимум деталей, установка проходит очень быстро. Но как оказалось, не подготовленный пользователь, да и подготовленный тоже, может упустить момент равномерного прижима и перетянуть один из болтов чуть-чуть больше. А неравномерный прижим влечет за собой потери в производительности. Лично у меня, все получилось идеально со второй попытки.

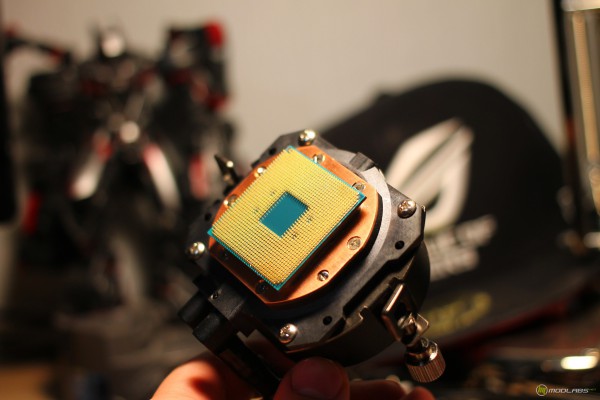

Прижим оказался очень и очень хорошим! В итоге за три подхода мне не удалось снять отпечаток термопасты, все время процессор извлекался вот таким образом :). Аж вспомнились времена 478’го сокета, там аналогичная картина встречалась очень часто.

Тестирование

Для тестов мы использовали тестовый стенд со следующей конфигурацией.

• Процессор: AMD Ryzen 7 1700X;
• Материнская плата: MSI X370 XPower Gaming Titanium;
• Видеокарта: SAPPHIRE NITRO+ Radeon RX 570 4GD5;
• Оперативная память: DDR4 GeIL SUPER LUCE;
• Жесткий диск: Transcend MTS600 TS256GMTS600 (для системы);
• Блок питания: Corsair RM1000.

В ходе тестирования частота и напряжение процессора были зафиксированы вручную на отметке 3800 МГц при напряжении 1.344В, все опции энергосбережения были отключены. Опции управления оборотами вентиляторов по умолчанию так же были отключены. Возможно, соотношение частоты и напряжения не были идеальными для данного процессора, но в целом соответствовали среднему показателю для частот данного диапазона.

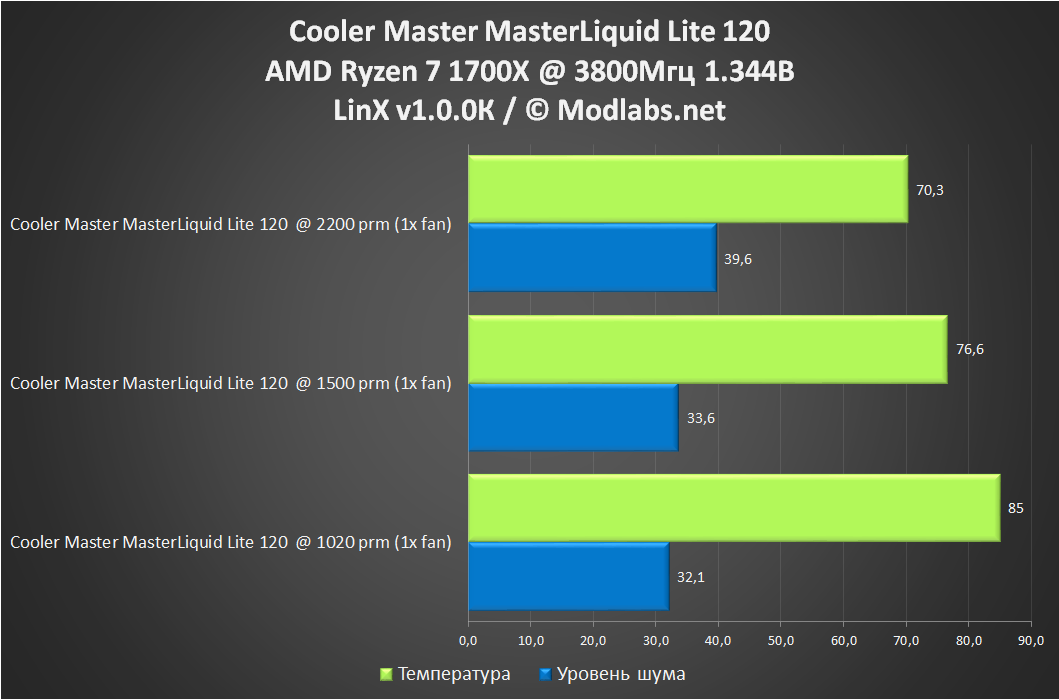

Тестирование происходило в трех режимах работы вентилятора. В качестве Burn-теста выступала программа LinX v1.0.0К AMD Edition, температура процессора контролировалась утилитой HWiNFO.

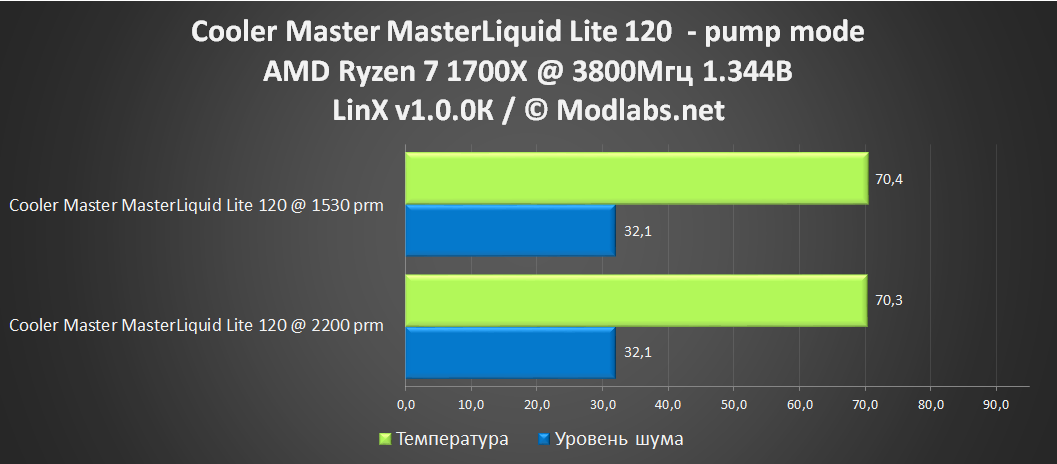

В первую очередь мы проверили режимы работы помпы: штатный на 2200prm и заниженный вариант до 1530 prm. Во время замера шумовых характеристик вентиляторы были выключены, во время снятия температурных показателей работали на полной скорости. Данный режим отразил, что снижение оборотов помпы почти не влияют на итоговый результат в части температуры.

Измерения шумовых характеристик проходили с помощью цифрового шумомера, с расстояния ~30см, минимальной границей измерения шума является 30дБ, уровень шума в помещение равняется 31,6-32,1дБ, данные ниже 32,1-33,1дБ можно считать абсолютно бесшумными, погрешность может составлять 1,5-2дБ. Результаты разбиты на три блока, по скорости вращения вентиляторов.

Резюме по опыту использования

На момент публикации материала, Cooler Master MasterLiquid Lite 120 была очень хорошо распространена в столичной рознице. Повторюсь, в среднем за нее просили порядка 2800 рублей. По сути, это одна из самых доступный жидкостных AIO-систем на момент публикации материала. Немного дешевле были представлены китайские вариации, но это совсем не та история... Конечно, если присмотреться, то можно найти пару интересных конкурентов MasterLiquid Lite 120, но их ценник будет больше.

Из явных плюсов MasterLiquid Lite 120 можно отметить сбалансированный комплект поставки, поддержку полного перечня возможных для установки платформ, тихую и производительную помпу, вентилятор с большим диапазоном рабочих оборотов. Для этой модели у Cooler Master получилась действительно очень хорошая помпа, ее не слышно на фоне открытого тестового стенда. Общая эффективность системы явно упирается в размеры радиатора, помпа эффективна снимала доступное тепло и отводила его. Что касается вентилятора, он позволит настроить систему для различных вариантов использования: минимальные обороты в режиме простоя с их увеличением при прогреве.

Что бы я хотел изменить в этой системе? Наверное, это шланги. Их неповоротливость может стать преградой при установке системы очень компактный корпус, или немного ограничить неопытных пользователей при сборке системы. Их не обязательно делать премиальными, как у модели Pro, можно просто установить доступные прорезиненные вариации… А в целом более добавить нечего, за свою цену у Cooler Master получилось сделать очень добротный вариант водянки.
