ОГЛАВЛЕНИЕ:

• Что такое подстроечник?
• Принцип работы.
• Применение.
• Внешняя доводка.

В последнее время выходит много статей о том, как сделать навороченные реобасы с кучей лампочек, радиаторов и деталей, еле влезающих в 5-дюймовый слот, но многие наши читатели, просто новички, либо люди плохо разбирающиеся в схемотехнике, не могут создать себе сии девайсины по понятным причинам. В этой статье я попытаюсь рассказать базовые принципы работы с подстроечными резисторами понятным языком.
Подстроечный резистор, по сути, это просто провод, намотанный специальным образом на катушку с регулирующей ножкой. Далее будем называть их реостатами, что не слишком нарушает терминологию, зато гораздо короче:).

Как мы знаем ещё с уроков физики в школе, любой провод имеет такую характеристику, как сопротивление. Соответственно, чем длина больше, тем оно, сопротивление, больше. Вот это и делает ножка реостата - она как бы отсекает неиспользуемую часть провода и ток может пройти от одного контакта реостата до другого с меньшим сопротивлением. Положение ножки мы, в свою очередь, регулируем с помощью крутящейся ручки. Именно эти ручки вы обычно и видите на фэйсплэйтах самодельных реобасов.
Покупая реостаты вам следует знать несколько присущих им характеристик. Во первых, мощность - измеряется в ваттах, и является характеристикой, означающей максимальную нагрузку, которую может выдержать подстроечник. То есть для обычных нонэймовых 8мм кулерков хватит и 1 ватта, но для мощных 120мм или связок из нескольких кулеров (мощность суммируется) могут понадобится и 10-ваттные мутанты.
Вторая характеристика это сопротивление. Это собственно характеристика обозначающая то, насколько вы сможете замедлить свои кулера. Советую использовать реостаты от 60 до 100 Ом. Я в своё время купил 100 Омные, так мне пришлось соображать из чего-то блокираторы, потому что при реостатах, выкрученных на минимум, кулера просто не включались. В идеале надо брать 80 Ом, но я так и не нашел такие.

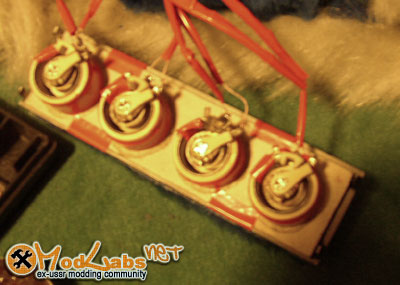

Если говорить о мощности, то мне хватает 3 ватта, но при подключении некоторых, особо мощных кулеров, реостаты очень греются. А это может привести к тому, что они перегреются и сгорят, поэтому перед покупкой подумайте о оптимальном соотношении между размерами реостата и планируемой нагрузкой на него. Точная маркировка подстроечников, которые использовал я - ППБ-3А, 100 Ом. Их легко найти на радиобазарах и в магазинах радиодеталей, ориентировочная стоимость - доллар за штуку.
