А теперь о том, как мы всё наше накопленное знание будем применять, мастеря реобас.

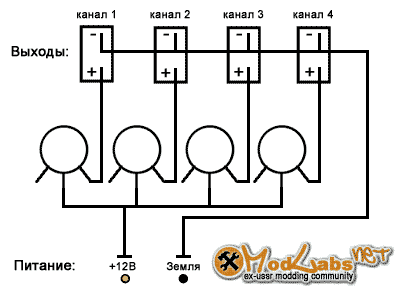

Для начала нашему реобасу надо питание. Для этого мы берём 4-пиновый female molex разъёмчик и берём с него +12 вольт и землю, это желтый и чёрный провода. Жёлтый разводим на все реостаты и припаиваем на среднюю ногу каждому. Так мы подаём питание на каждый канал.
Так как у нас есть определённое количество каналов с реостатами, мы должны приготовить такое же количество male molex разъёмов которые можно купить или ободрать с различного железа.
Чёрный провод с разъёма питания мы опять же разветвляем и подводим напрямую на каждый male molex на место земли, второе сбоку. Теперь мы припаиваем к боковой ноге на реостате ещё один провод и подводим его к выводу +12 на тот же male molex. Этот вывод находится как известно рядом с землёй с краю. Процедуру повторить в зависимости от количества каналов :).
Вот мы и имеем так желаемый девайсик, который питается от одного молекса, а взамен питает 4 (или сколько вы их там сделали) канала с возможностью изменения подаваемого тока.
