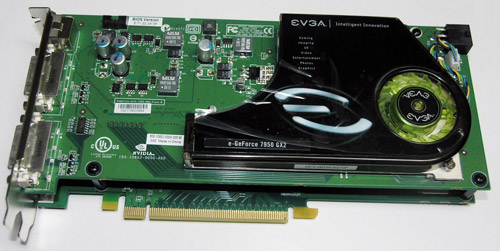

После беглого знакомства с ASUS Extreme N7800GT Dual и XFX GeForce 7900 GX2 (а также 3dfx Voodoo 5 6000, имеющейся в моей коллекции) слово «монстр» при осмотре новинки мне на ум не приходит. Более того, карта по габаритам не превосходит обычный GeForce 7900 GTX, что безусловно радует – установка в практически любом корпусе не вызовет каких-либо затруднений. Тем не менее, внешний вид GX2 всё равно впечатляет – «слоёные» карты являются исключительной редкостью на рынке. Среди карт на чипах NVIDIA, единственной действительно двухслойной картой (т.е. со второй PCB полноценного размера, на которой размещены элементы собственно видеоадаптера) был редчайший Canopus Spectra WX25 на базе GeForce 4 Ti4600.



Карта от EVGA является точной копией референсного дизайна (модель P502/602 согласно внутренней маркировке NVIDIA: Р502 относится к верхней плате, а Р602 – к нижней) для GeForce 7950 GX2. Компоновка каждой платы выглядит очень странной по сравнению с другими моделями линейки GeForce 7 Series, но на самом деле похожий дизайн имел ещё один раритет - GeForce PCX5900.

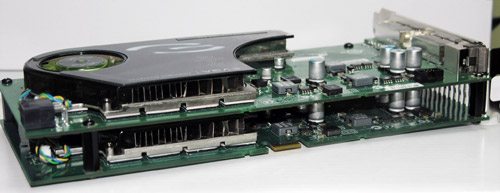

Карта состоит из двух слоёв, расположенных на расстоянии 19 мм друг от друга, причём практически доступный промежуток составляет 15 мм. Эта информация будет полезна тем, кто надеется улучшить систему охлаждения на данной карте – фактически, ни один серийный ватерблок не встанет на нижний слой. Кроме, возможно, древнего чипсетного блока от Koolance, имеющего минимальную высоту.

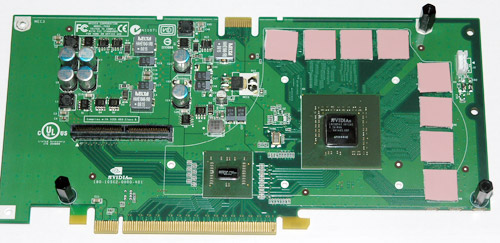

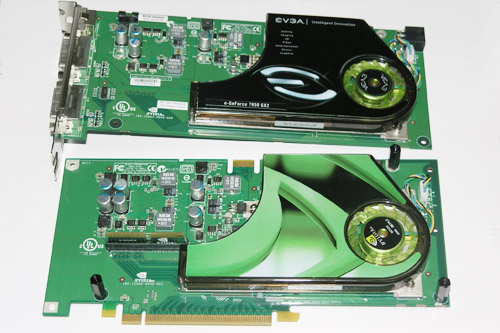

Нижний слой несёт на себе один GPU, 512MB памяти и чип PCI-E-моста. Именно на нём расположен коннектор внешнего SLI (Video Link, он же MIO) и разъём PCI-Express X16, через который видеокарта общается с материнской платой. Тем не менее, заставить работать половину GX2 в качестве одиночной видеокарты не выйдет – отсутствуют разъёмы для вывода изображения на монитор.



Верхний слой имеет аналогичную компоновку в целом и также включает в себя один GPU и 512 MB видеопамяти. Присутствуют два выхода Dual Link DVI-I и стандартный 6-пиновый разъём питания, но нет PCI-Express X16. В итоге, можно точно сказать – разобрать GX2 при сохранении работоспособности не получится, на тот случай, если кому этот вопрос интересен.

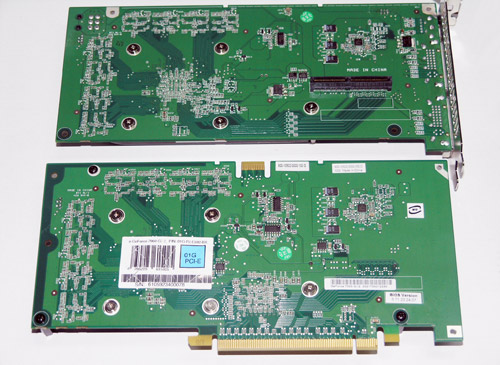

С оборотной стороны обе платы практически пустые. Кроме элементов системы питания и бескорпусных деталей, присутствует только разъём для внутреннего SLI-моста на верхнем слое.

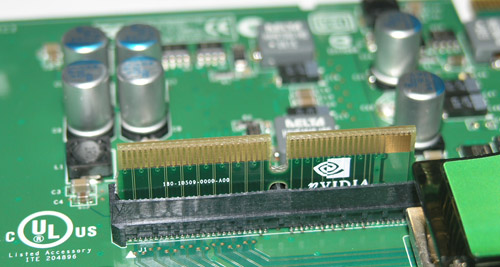

Соединение слоев обеспечивается четырьмя винтами по углам карт, а главное – внутренним SLI-мостом. Для этого используется специальный разъём и компактная плата-переходник, на которой нет ничего, кроме линейно проложенных дорожек. В теории, изготовить аналогичную плату, но удвоенной или утроенной ширины не так сложно для профессиональных производителей печатных плат. Это бы решило вопрос с установкой более эффективного охлаждения (читай – ватерблок или даже испаритель) на внутренний слой карты, но в домашних условиях слабореализуемо.

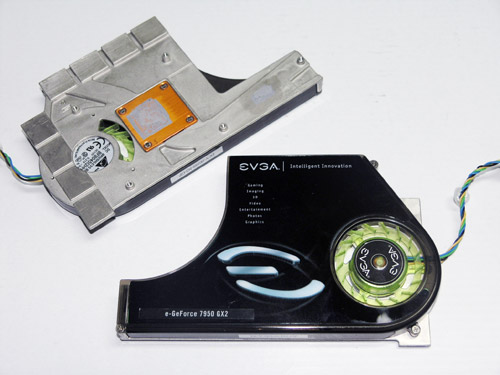

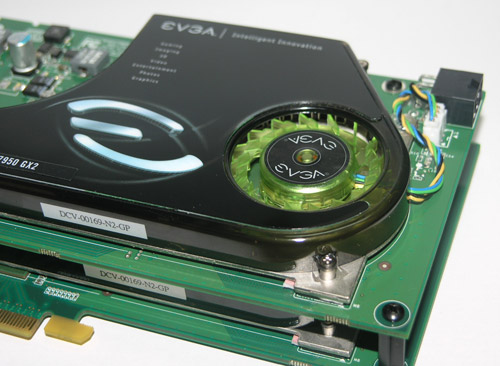

Система охлаждения состоит из двух идентичных кулеров. На верхнем имеется фирменная наклейка EVGA, нижний даже не трогали – он остался с референсной картинкой. Радиаторы алюминиевые, лишь квадрат вокруг видеоядра имеет приклёпанную медную подошву толщиной около 2 мм. Под все восемь чипов памяти имеются отдельные выштамповки для более плотного прилегания, так что охлаждение для них вполне достаточное. В целом, конструкция напоминает референсный кулер для 7600 GT/7900 GT, но в добавок изготовленный из менее эффективного материала.



Несмотря на наличие двух вентиляторов на карте, шум вполне умеренный – по крайней мере ниже, чем у двух 7900 GTX. Когда я ознакомился с охлаждением GX2, я не мог поверить, что эта карта не перегревается, особенно это касается нижнего слоя. Тем не менее, такой кулер допускает даже вполне ощутимый разгон... Удивительно!

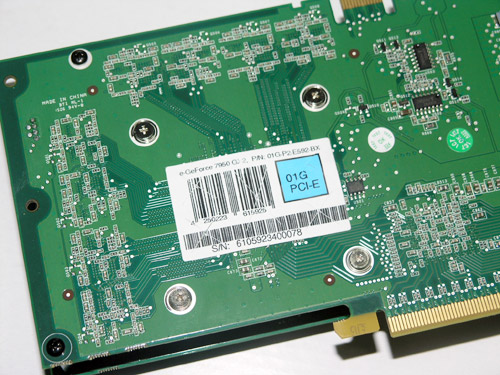

Крепление кулеров традиционно – четыре винта по углам GPU, но также добавлен ещё один в углу для повышения надёжности прижима. Наклейка в центре ещё раз напоминает нам, что мы имеем дело с серийным продуктом от EVGA.

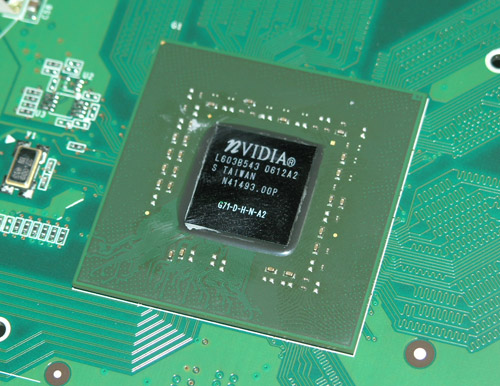

Графическое ядро, на котором основан GX2, называется собственно NVIDIA GeForce 7950. Это обычный G71, но в маркировке имеется буква D вместо GT/GTX на одиночных платах. По всем характеристикам GeForce 7950 аналогичен GeForce 7900 GT/GTX (техпроцесс, количество блоков рендеринга, поддержка технологий и т.п.), но референсная тактовая частота составляет 500 МГц. Это выше, чем у 7900 GT (450 МГц), но значительно ниже, чем у GTX (650 МГц).

На карте GX2 установлено суммарно 1 GB видеопамяти типа GDDR3, но эффективный объём составляет более привычные 512 MB – каждый чип использует половину общего объёма и данные в обеих половинах дублируются. Каждый слой карты несёт по 512 MB в восьми микросхемах. Производитель чипов – Samsung, время выборки – 1.4 нс. При этом референсная тактовая частота памяти у GX2 ниже, чем у других представителей семейства 79х0 – всего 600(1200) МГц против 1320 МГц у 7900 GT и 1600 МГц у 7900 GTX.

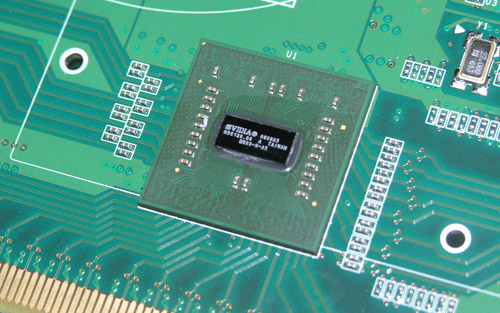

На нижнем слое кроме GPU и памяти имеется специальный чип PCI-Express-моста, обеспечивающего работу двух графических ядер через один слот PCI-Express X16 (причём поддержка SLI материнской платой теперь вовсе не требуется).

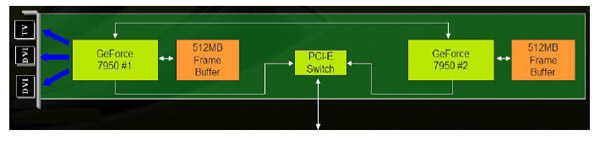

На схеме показана логическая схема компоновки GX2.

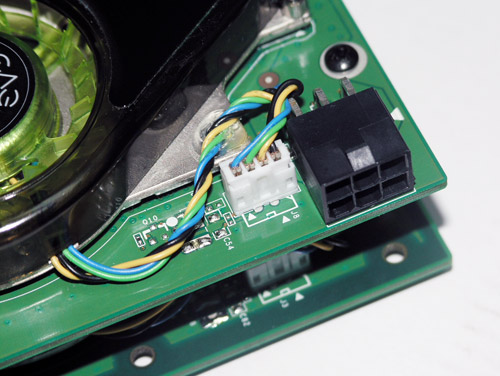

Система питания каждого слоя карты достаточно проста и не содержит большого количества силовых элементов, как, например, у 7900 GTX. Более того, оба GPU обходятся одним 6-пиновым коннектором питания. Официально заявлено, что карта потребляет в сумме 143 Вт. Не мало, но не так и много с учётом двухчиповости.

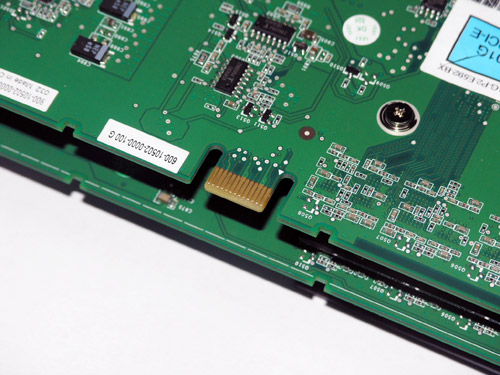

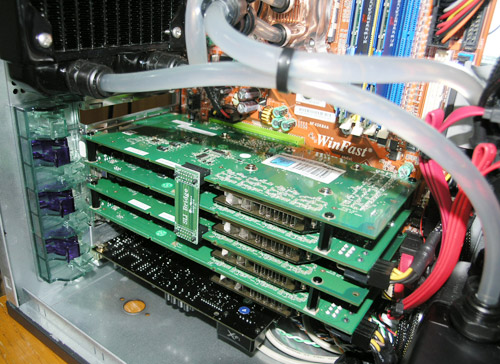

Самой интересной особенностью является наличие разъёма MIO, который позволяет устанавливать две GeForce 7950 GX2 в режим Quad SLI.



Но ещё раз напомню - на сегодняшний день эта возможность не поддерживается драйверами вообще, а в дальнейшем NVIDIA допустит такое применение GX2 официально только со стороны сертифицированных компаний-сборщиков. Причина проста – Quad SLI на сегодняшний день остаётся сырой технологией.

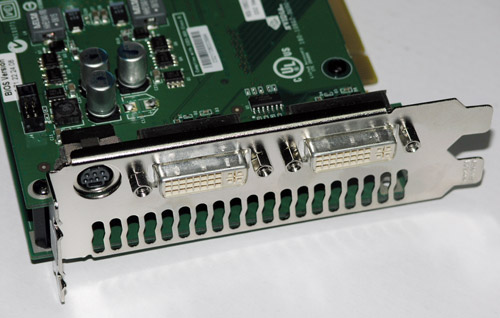

На плате находятся два разъёма Dual Link DVI-I, но задействовать полноценно можно лишь один. При желании подключить два монитора, придётся перевести карту в режим Multi-Monitor путём отключения режима SLI. Увы, но эта специфическая особенность реализации Multi-GPU от NVIDIA осталась и в 7950 GX2. Так что в принципе, если есть необходимость работы системы на GX2 с двумя мониторами – проще приобрести вторую видеокарту и установить её в освободившийся слот PCI-Express…
