Компания Kingston Technology уже довольно давно присутствует на рынке SSD-накопителей, но до недавнего времени в ассортименте компании не было накопителей, отличавшихся высокими скоростями на фоне решений конкурентов. В то время когда на рынке уже вовсю присутствовали накопители, основанные на контроллерах SandForce SF-1222 и Marvel 88SS9174-BJP2, Kingston продолжала использовать в недорогих моделях контроллеры Indilinx Barefoot и Toshiba T6UG1XBG. Единственными моделями, способными составить достойную конкуренцию в плане производительности были накопители Kingston SSDNow V/M/E Series, которые, по сути, являлись копией хорошо известных накопителей Intel X25-V/X25-M/X25-E.



Но ситуация изменилась и первыми высокопроизводительными SSD накопителями Kingston, относящимися к серии HyperX, стали модели SH100S3/120G, SH100S3B/120G, SH100S3/240G и SH100S3B/240G, основанные на контроллере SandForce SF-2281. Они же стали и первыми для Kingston моделями с поддержкой интерфейса SATA 6 GB/sec.

Для тестирования был использован накопитель Kingston HyperX 120 Gb (SH100S3/120G), а для сравнения - OCZ Vertex 3 120 Gb (VTX3-25SAT3-120G) и Crucial m4 128 Gb (CT128M4SSD2).

Спецификации

В таблице перечислены технические характеристики накопителя Kingston HyperX 120 GB в сравнении с OCZ Vertex 3 120 GB и Crucial m4 128Gb:

Производитель	Kingston	OCZ Technology	Crucial (Micron)
Модель	HyperX 120 GB	Vertex 3 120 GB	m4 (C400) 128 GB
Part number	SH100S3/120G	VTX3-25SAT3-120G	CT128M4SSD2
Контроллер	SandForce SF-2281	SandForce SF-2281	Marvel 88SS9174-BLD2
Флэш-память	16x8GB Intel 29F64G08ACME2 25-nm synchronous MLC NAND Flash	16x8GB Intel 29F64G08AAME1 25-nm asynchronous MLC NAND Flash	16 x 8GB Micron 29F64G08CFACB 25-nm synchronous MLC NAND Flash
Ресурс перезаписи флэш-памяти	5000	5000	3000
Интерфейс флэш-памяти	ONFI 2.2	ONFI 2.2	ONFI 2.2
Буферная память	Встроенная в контроллер SandForce SF-2281	Встроенная в контроллер SandForce SF-2281	256Mb Micron D9LGQ
Объём	120 GB	120 GB	128 GB
Скорость линейного чтения *	525 MB/sec	550 MB/sec	500 MB/sec
Скорость линейной записи *	480 MB/sec	500 MB/sec	175 MB/sec
Форм-фактор	2.5"	2.5"	2.5"
Интерфейс	SATA 6 Gb/s	SATA 6 Gb/s	SATA 6 Gb/s
Поддерживаемые технологии	TRIM, NCQ, RAID	TRIM, NCQ, RAID	TRIM, NCQ, RAID
Наработка на отказ (MTBF)	1 000 000 часов	2 000 000 часов	1 200 000 часов
Гарантия	3 года	3 года	3 года
Цена **	165 EUR	143 EUR	140 EUR

* при подключении к интерфейсу SATA 6 Gb/s

** цены взяты от 5 декабря 2011 года с сайта интернет-магазина computeruniverse.net без учета VAT.

Упаковка и комплектация

Модели SH100S3/120G и SH100S3/240G комплектуются только переходником для крепления к корпусу в 3.5" отсек, набором винтов и бумажной инструкцией. А две другие модели с индексом "B" (SH100S3B/120G и SH100S3B/240G) - это вариант поставки, называемый "HyperX Upgrade Kit". Они дополнительно содержат следующий набор:

• диск с программным обеспечением для клонирования данных, разработанным компанией Acronis;
• USB-бокс;
• USB-кабель;
• SATA-кабель;
• ручка-отвертка.

Так же в продаже можно встретить и вариант поставки OEM, в котором нет ничего, кроме самого накопителя в пакетике.

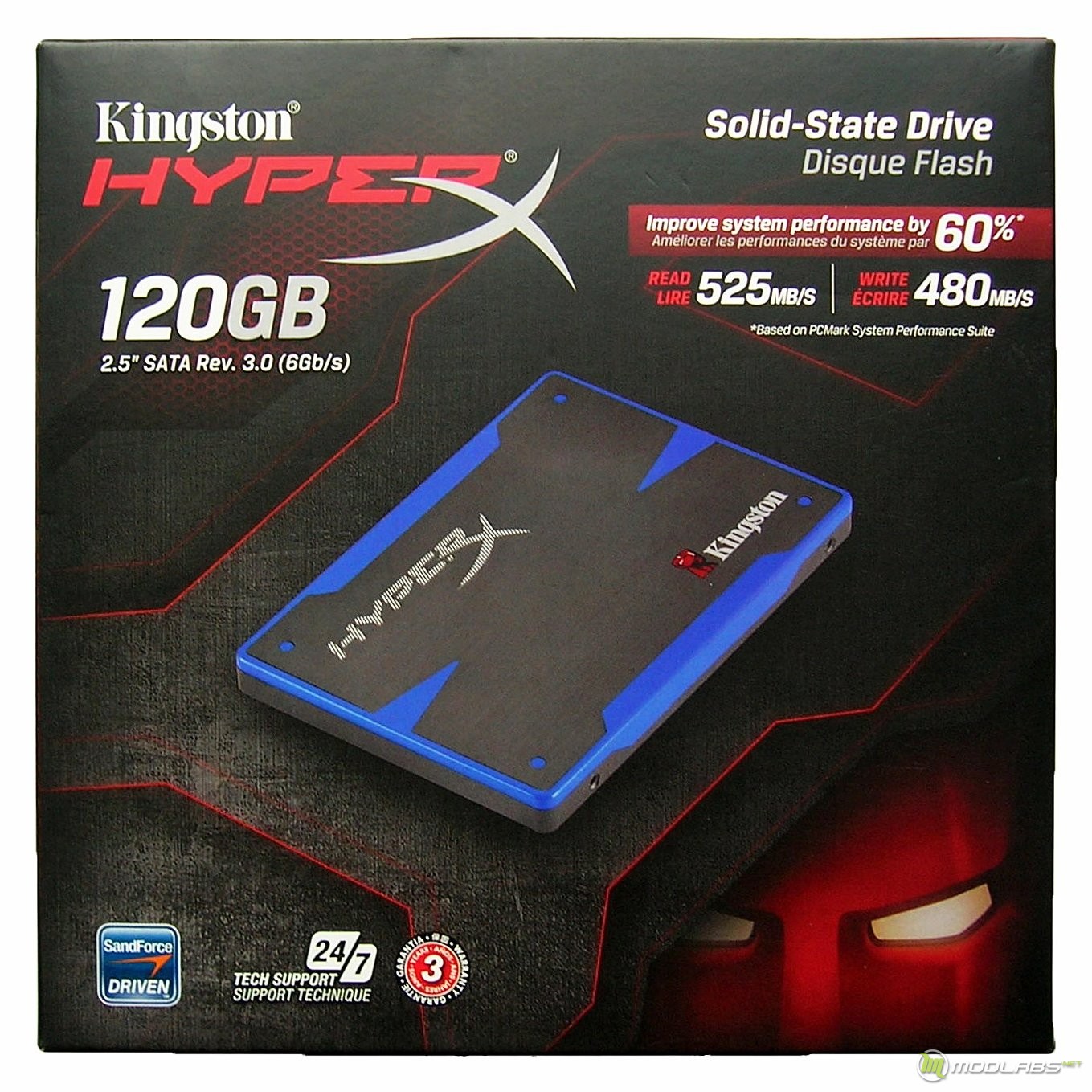

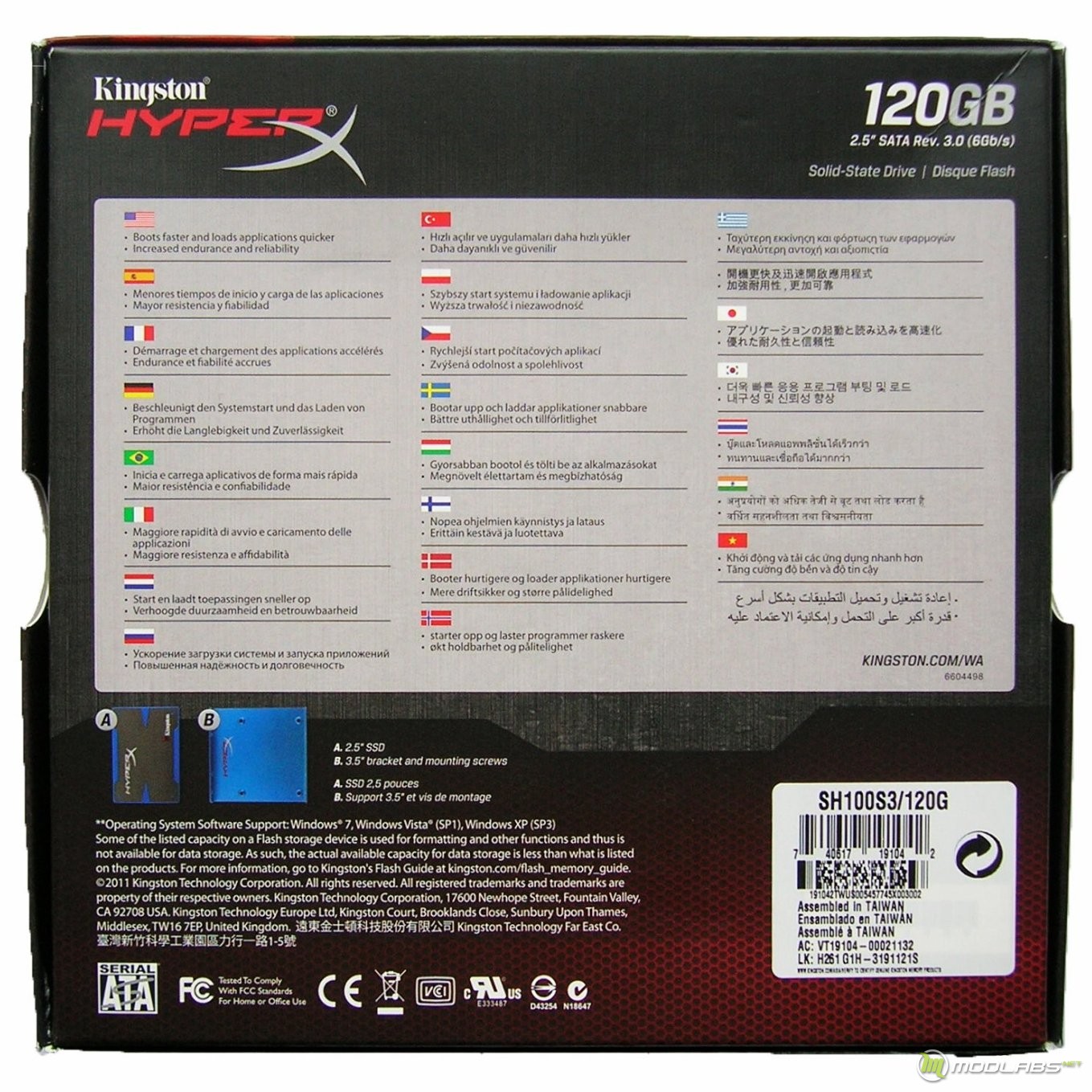

Коробка от модели SH100S3/120G выглядит следующим образом:

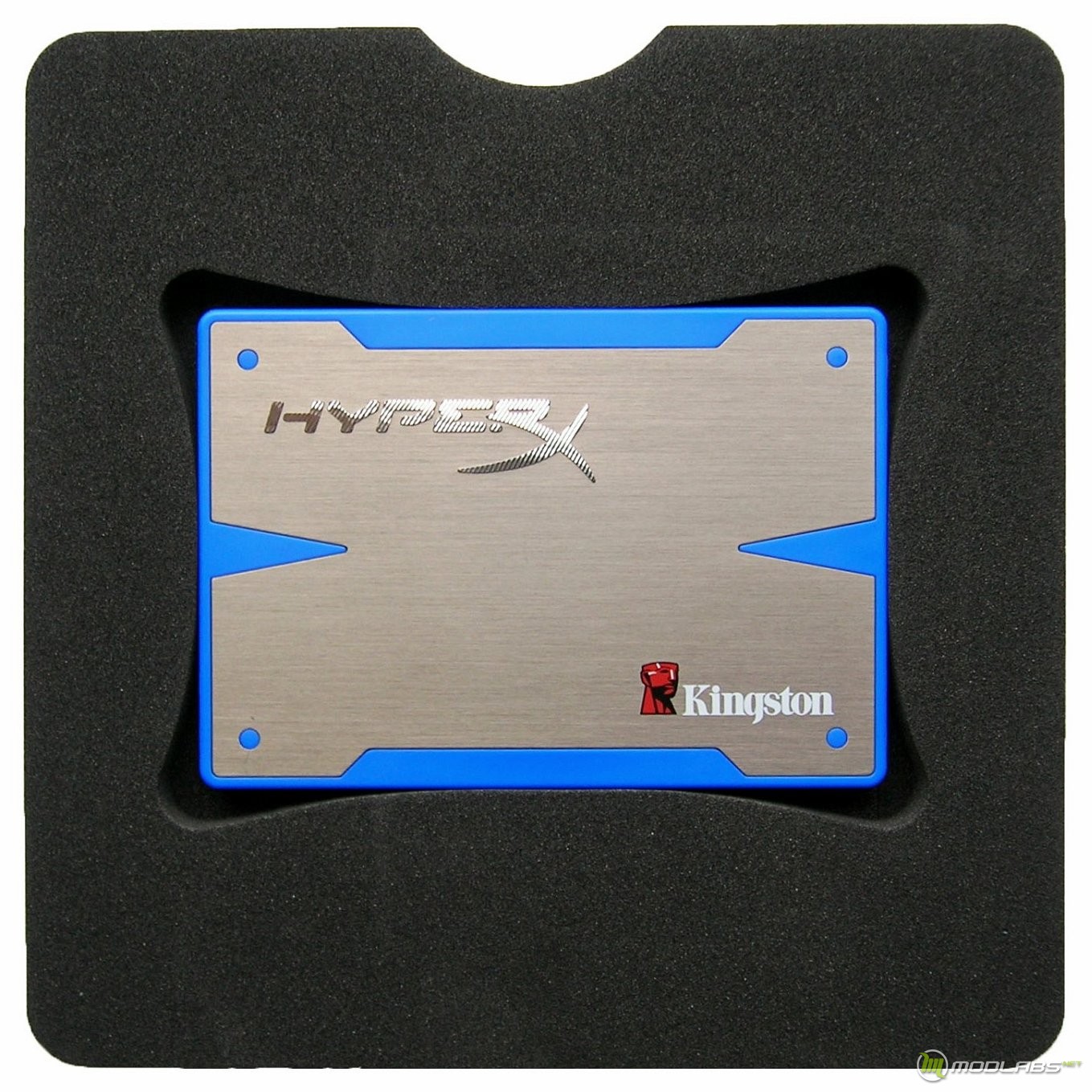

Внутри с одной стороны расположен накопитель, а с другой - переходник на 3.5":

Также присутствует краткая инструкция пользователя и набор винтов:

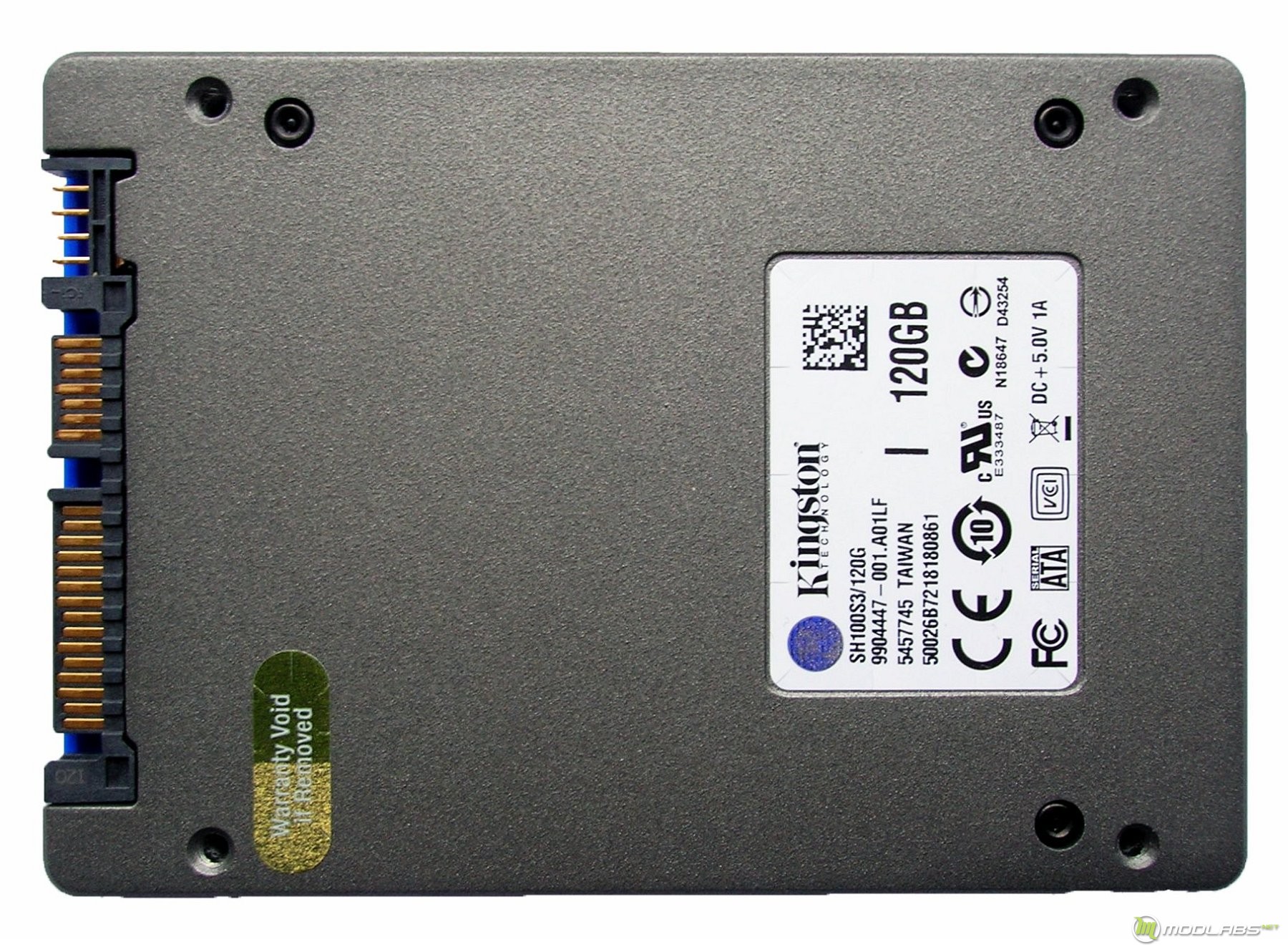

Корпус  выполнен из алюминия с пластиковой крышкой, на которую сверху наклеена фигурная алюминиевая пластина. Вес накопителя составляет 81 грамм, а его размеры - 100x69.85x9.5-мм.

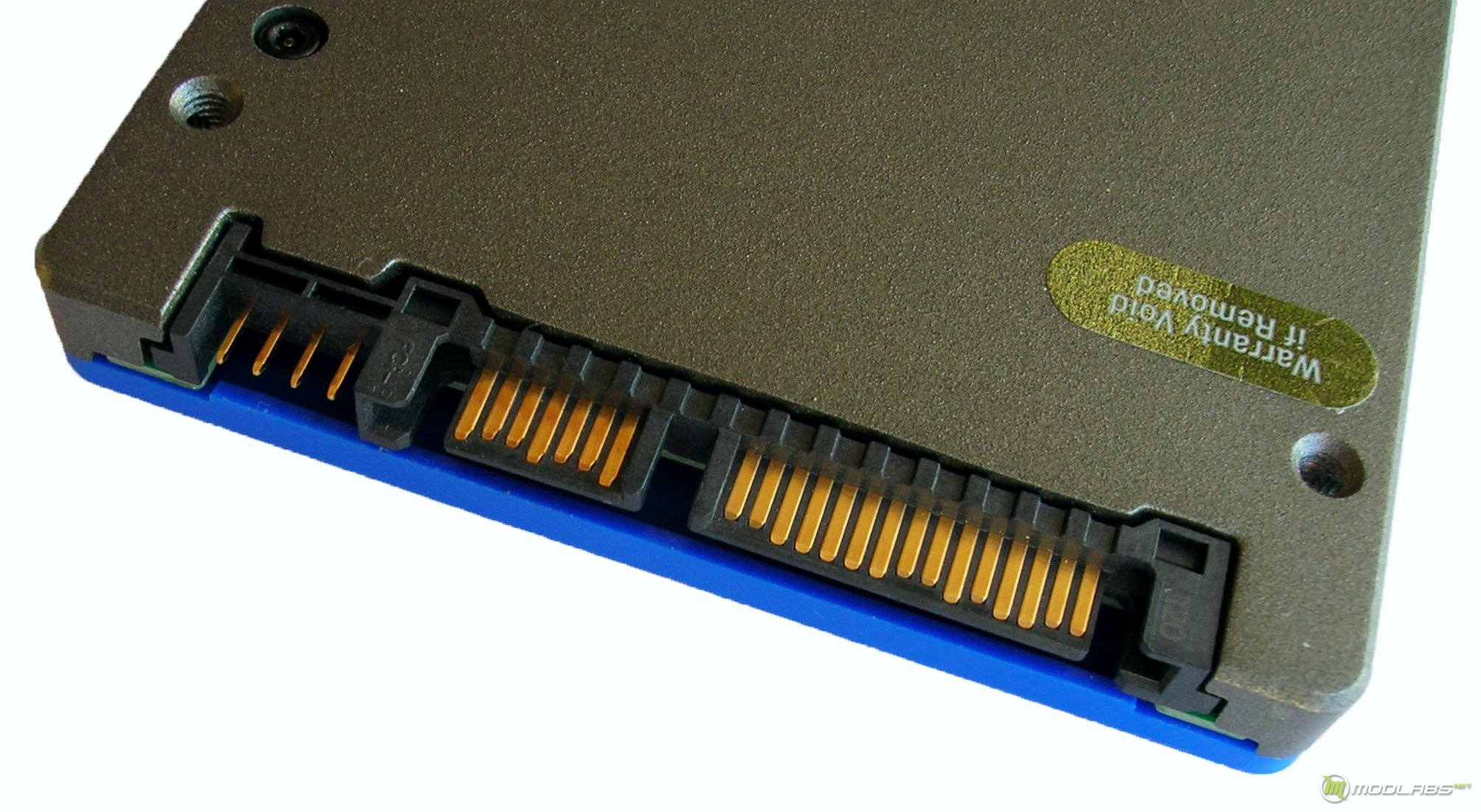

Для подключения накопителя предусмотрены стандартный разъём SATA и разъём питания:

Крышка держится при помощи четырех нестандартных винтов под шестигранную отвертку с шипом внутри. Найти подходящую отвертку, к сожалению, не удалось, поэтому фотографии внутреннего устройства накопителя не были сделааны. Но при желании вы можете посмотреть их на форуме HardwareZone.com.sg.

Накопитель Kingston HyperX основан на контроллере SandForce SF-2281. В качестве флэш-памяти используются микросхемы Intel 29F64G08ACME2, произведенные по техпроцессу 25-nm. Они установлены с обеих сторон в количестве 16 штук (по 8 с каждой стороны). Ресурс их перезаписи ограничен 5000 циклами.

Тестовая конфигурация и используемое ПО

Для тестирования был собран открытый стенд с такой конфигурацией:

• Процессор: Intel Core i7-2600K D2 (Sandy Bridge), 3400 МГц;
• Материнская плата: ASUS Maximus IV Extreme, Rev. 1.02, Intel P67, BIOS 1902;
• Память: G.Skill Perfect Storm F3-16000CL7-6GBPS, DDR3-2000, PC3-16000, 2x2048Mb;
• Видеокарта: Sapphire Radeon HD 6950, 2048 Мбайт GDDR5, PCI-E;
• Накопители: Kingston  HyperX 120 Gb, OCZ Vertex 3 120Gb, Crucial m4 128 Gb, Crucial RealSSD C300 128 Gb, Western Digital WD1002FAEX 1Tb;
• Блок питания: Antec TruePower Quattro TPQ-1000, 1000W;
• Термопаста: Arctic Cooling MX-4;
• Охлаждение процессора: Thermalright Archon с двумя вентиляторами Thermalright TY-140.

Программное обеспечение:

• OS: Windows 7 Enterprise SP1 x64 v6.1.7601 (english);
• DirectX Redistributable (Jun2010);
• Intel Chipset Device Software v9.2.3.1022;
• Intel Rapid Storage Technology driver v10.8.0.1003;
• Intel Management Engine Interface driver v7.1.21.1134;
• AMD Catalyst driver v11.11c;
• CPU-Z v1.59;
• SSD Tweaker v1.9.3;
• Crystal Disk Mark v3.0.1;
• HD Tune Pro v5.00;
• HD Tach v3.0.4.0;
• ATTO Disk Benchmark v2.46;
• AS SSD Benchmark v1.6.4237.30508;
• AIDA64 Extreme v2.00.1728 beta;
• PCMark05 v1.2.0;
• PCMark Vantage v1.0.2;
• PCMark7 v1.04;
• IOmeter v1.1.0 RC1;
• Anvil's Storage Utilities v1.0.31 beta 9.

Процессор был разогнан до частоты 4700 МГц с напряжением 1.40V путем увеличения множителя.

Память работала на частоте 2133 МГц с таймингами 7-8-7-21 1T и напряжением 1.75V.

Видеокарта работала на номинальных частотах 800/1250 МГц, но с разблокированными до 1536 потоковыми процессорами.

Накопители подключались к порту SATA-контроллера, встроенного в чипсет Intel P67, который работал в режиме AHCI и на скорости 6 Гбит/cек.

В настройках операционной системы была включена опция для очистки кэша записи (Turn off write-cache buffer flushing).

Сравнение Kingston HyperX 120 Gb, OCZ Vertex 3 120 Gb и Crucial m4 128 Gb

Сравнение производительности всех трех накопителей уже были приведены в обзоре OCZ Vertex 3 120 Gb. Но так как за время подготовки обзора Kingston Hyper X 120 Gb полученные ранее результаты не потеряли актуальности (не вышло новых прошивок и драйверов, заметно влияющих на производительность), то было решено оставить их без изменений.

Kingston HyperX тестировался с прошивкой версии 320ABBF0 (v3.20). Версия firmware у Crucial m4 128 Gb была обновлена до 0009, а у OCZ Vertex 3 120 Gb - до 2.15.

На всех накопителях перед началом тестирования создавался пустой раздел на весь доступный объём (119 Gb для Crucial m4 128 Gb и 112 Gb для Kingston HyperX 120 Gb и OCZ Vertex 3 120 Gb) в формате NTFS c размером кластера по умолчанию. Операционная система загружалась с жесткого диска Western Digital WD1002FAEX.

Между запусками бенчмарков производилась принудительная очистка данных TRIM при помощи функции TRIM Optimize Manager в программе SSD Tweaker.

Результаты тестирования представлены в виде графиков. Для показателей Kingston HyperX 120 Gb использован фиолетовый цвет, для OCZ Vertex 3 - светло-серый, а для Crucial m4 128 Gb - светло-синий. Дополнительно на части графиков были добавлены результаты, полученные на Crucial RealSSD C300 128 Gb, они выделены желтым цветом.

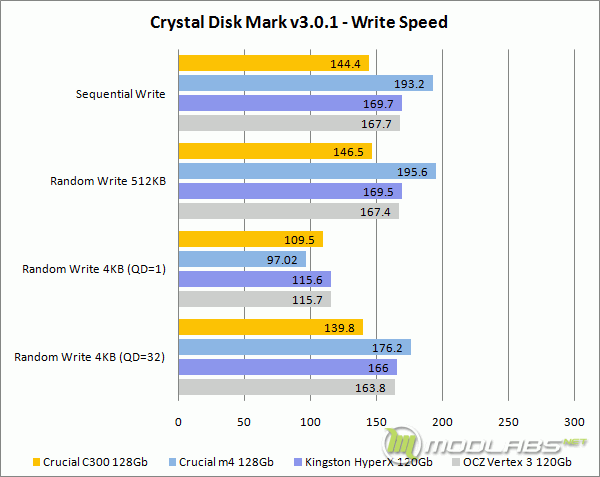

Crystal Disk Mark v3.0.1

Настройки: Test Data - Default (Random).

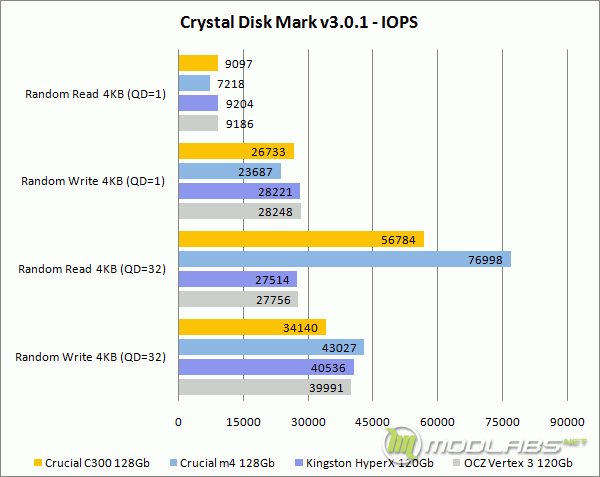

В Crystal Disk Mark, как и в большинстве других бенчмарков, оба накопителя на базе контроллера SandForce SF-2281 показывают примерно равные результаты. Crucial m4 немного быстрее в линейном чтении и записи, но чуть медленней при однопоточной работе с мелкими блоками (4KB QD1). Но самое большое отличие между накопителями обнаружилось в скорости многопоточного случайного чтения (4KB QD32). По этому показателю OCZ Vertex 3 и Kingston HyperX оказались почти в три раза медленней Crucial m4 и даже вдвое медленней старого Crucial С300.

По умолчанию Crystal Disk Mark работает со случайными данными. Но если в настройках бенчмарка включить режим работы с последовательностями нулевых байт (All 0x00, 0Fill), то у OCZ Vertex 3 и Kingston HyperX скорость линейной записи сразу вырастает до 500- 510 MB/s, а многопоточная случайная запись мелкими блоками (4KB QD32) - до 366 MB/s. Это происходит за счет компрессии данных, поддерживаемой контроллером SandForce SF-2281.

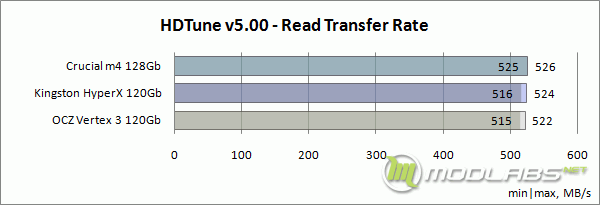

HD Tune Pro v5.00

Настройки: Partial test (Accurate), 1 Mb block size.

Crucial m4 показал чуть более высокую скорость линейного чтения. Но отличия настолько небольшие, что для того, чтобы их увидеть, пришлось сделать исключение и построить этот график не от нуля. Но главная причина по которой это было сделано в том, что только так можно увидеть, что график у Crucial m4 более ровный, без скачков и провалов. Накопитель Kingston HyperX показал скорость чтения чуть выше, чем OCZ Vertex 3, но разница между ними не превышает 2 MB/s.

Причина колебаний скорости у Kingston HyperX и OCZ Vertex 3 - компрессия данных контроллером SandForce SF-2281. И если при линейном чтении эти колебания почти незаметны, то при записи уже достигают 10% у OCZ Vertex 3 и 37% у Kingston HyperX. У Crucial m4 график линейной записи ровный, на уровне 190 MB/s.

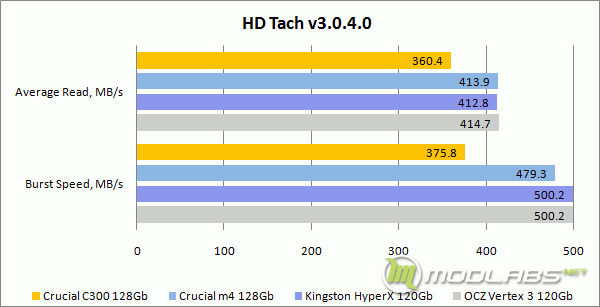

HD Tach v3.0.4.0

Настройки: Long Bench (32mb zones), запуск в режиме совместимости с Windows XP SP3.

На быстрых SSD накопителях, достигающих скорости чтения свыше 500 MB/s, бенчмарк HDTach стал показывать не совсем адекватные результаты. Все три таких SSD показали в нем примерно равную скорость и существенно ниже ожидаемой. Но, так же как и в HDTach, график у Crucial m4 оказался более ровный, чем у OCZ Vertex 3 и Kingston HyperX.

ATTO Disk Benchmark v2.46

Настройки: Total Length = 256 Mb, Queue Depth = 4.

ATTO Disk Benchmark использует для тестирования небольшую глубину очереди (QD4) и последовательности нулевых байт, обладающих максимальной (100%) степенью сжимаемости, что дает наилучшие результаты на накопителях, использующих контроллеры SandForce. По этой причине показатели, полученные в ATTO Disk Benchmark, многие производители SSD на базе  контроллеров SandForce заявляют как максимальные для своих изделий.

При самых небольших размерах блока (0.5К-1К) Crucial C300 оказывается вдвое быстрее других соперников. От 2К до 128К лидирует Crucial m4 и начиная с 256К уступает накопителям на базе контроллера SandForce. Разница между OCZ Vertex 3 и Kingston HyperX в скорости чтения практически отсутствует.

Здесь уже можно увидеть небольшое превосходство Kingston HyperX над OCZ Vertex 3 в скорости записи, но только с размером блока от 4К до 64К. При меньшем и большем размере блока оба накопителя показывают равные результаты. Вероятно, сказывается использование синхронной флэш-памяти у Kingston HyperX.

Оба накопителя Crucial показывают преимущество при работе с блоками 0.5-2К, но далее накопители на базе контроллера SandForce резко выходят вперед за счет компрессии данных.

AS SSD Benchmark v1.6.4237.30508

Если про ATTO Disk Benchmark можно сказать, что это любимый бенчмарк сторонников накопителей на базе контроллера SandForce (а так же производителей таких SSD), то про AS SSD Benchmark можно сказать обратное. Результаты в нем любят приводить сторонники накопителей на базе контроллера Marvel, особенно производства Crucial. Результат в AS SSD Benchmark совершенно не зависит от компрессии данных (кроме результата в Compression Benchmark).

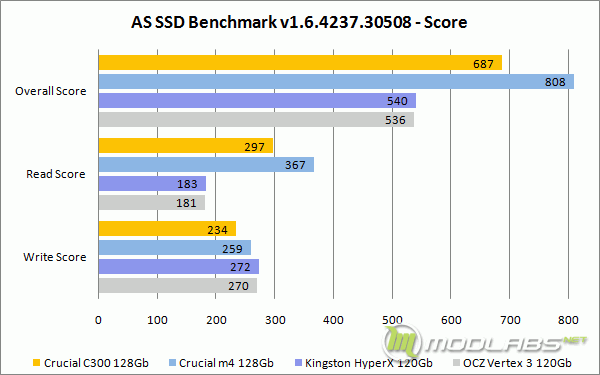

По общему баллу оба накопителя Crucial выходят победителями с отрывом от накопителей на базе контроллера SandForce в 27% (C300) и 50% (m4).

Главная причина такой большой разницы в общем балле - огромное превосходство (в 2-2.5 раза) в скорости многопоточного чтения 4К блоков. Его мы уже видели выше в результатах Crystal Disk Mark, использующего глубину очереди 32, и теперь это подтверждается также и в AS SSD Benchmark с глубиной очереди 64.

Скорость линейной записи в условия несжимаемых данных у Kingston HyperX и Crucial m4 на 18% хуже, чем у Crucial m4. Но обновление прошивки Crucial m4, поднявшее линейные скорости этому накопителю, немного снизило его скорость работы с 4К блоками, и по этому показателю он оказался хуже всех, включая своего предшественника C300.

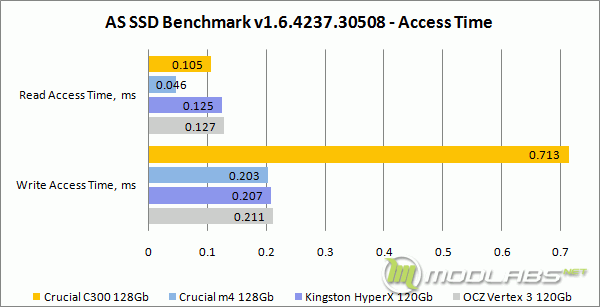

Crucial m4 выделяется своим вдвое меньшим временем доступа на операциях чтения. Время доступа на запись у всех накопителей примерно равное (аномально высокий показатель у С300 можно списать на старые версии драйверов и бенчмарка, которые были установлены на момент его тестирования).

По скорости копирования, так же как и по общему баллу, Crucial m4 - явный лидер.

В целом, Kingston HyperX в AS SSD Benchmark почти по всем показателям оказался лучше, чем OCZ Vertex 3, но разница не превысила пару процентов.

AIDA64 Extreme v2.00.1728 beta - Disk Benchmark.

Настройки: Block Size = 1 Mb.

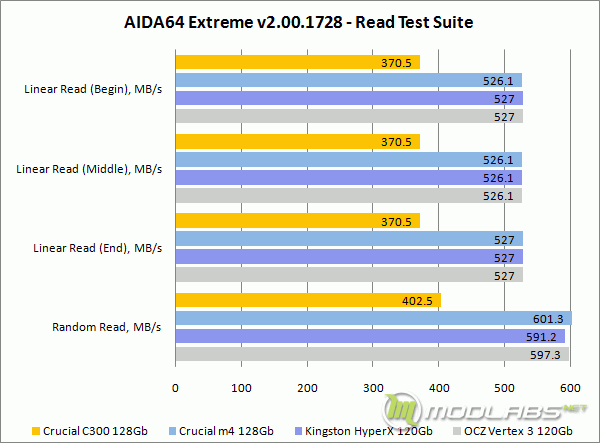

AIDA64 Disk Benchmark работает с накопителями напрямую, в обход файловой системы. AIDA64 Read Test Suite показал одинаковую скорость линейного чтения для всех трех накопителей. Но в отличии от результата в бенчмарке HDTach, результаты в AIDA64 Read Test Suite все еще можно назвать адекватными.

PCMark05 v1.2.0 - HDD Test Suite.

По общему баллу HDD Score в PCMark05 Kingston HyperX и OCZ Vertex 3 на 17% быстрее Crucial m4.

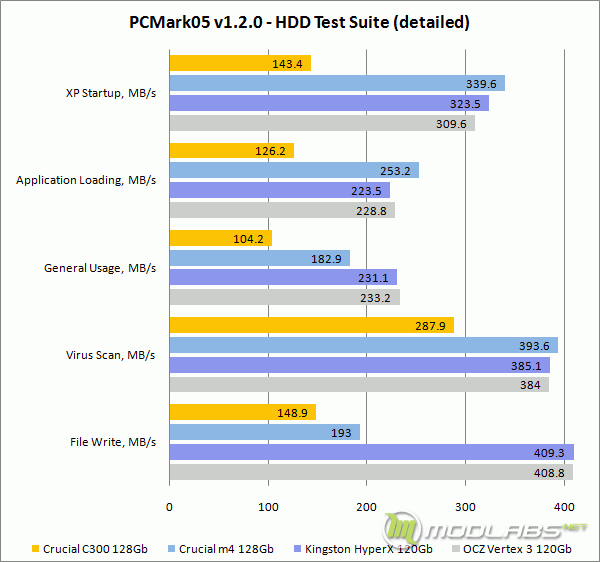

Раскладка по подтестам объясняет причину отставания накопителей Crucial от своих соперников. Это, конечно же, сжатие данных, которое и дает существенное преимущество накопителям на базе SandForce в подтесте File Write (и частично в General Usage).

PCMark Vantage v1.0.2 - HDD Test Suite.

В PCMark Vantage общий балл у Kingston HyperX, OCZ Vertex 3 и Crucial m4 находится на одном уровне.

Тут нет подтестов, которые бы настолько сильно зависели от компрессии данных, как File Write в PCMark05. В трех подтестах быстрее Kingston HyperX и OCZ Vertex 3, в двух примерное равенство и еще в трех победа за Crucial m4.

PCMark7 v1.0.4 - Secondary Storage Score

Хотя разница в общем балле PCMark7 составила всего 1.5%, это не случайность, так как данный бенчмарк прогоняет все подтесты по три раза и учитывает средний показатель.

На Crucial m4 быстрее происходит запуск приложений, а Kingston HyperX и OCZ Vertex 3 быстрее работают с импортом изображений. По показателям в других подтестах все три накопителя равны.

IOmeter v1.1.0 RC1

Настройки: Access specification = 100% Random, Block Size = 4 Kb, Queue Depth = 32.

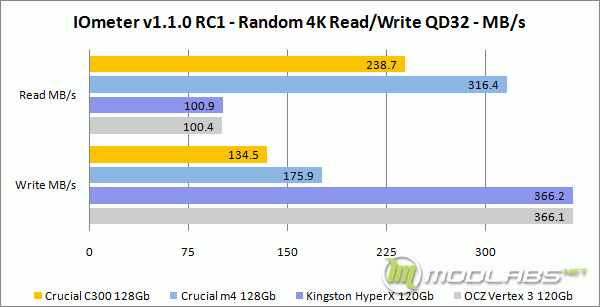

Скорость чтения при использовании конфигурации случайных операций с блоками 4К и глубиной очереди 32 повторяет уже виденное в бенчмарках Crystal Disk Mark и AS SSD Benchmark, только здесь преимущество накопителей Crucial еще сильнее и превышает показатели накопителей на базе SandForce SF-2281 в 2-3 раза.

А скорость записи вдвое выше у Kingston HyperX и OCZ Vertex 3. Это очередное проявление компрессии данных в действии. Тоже самое видно и в Crystal Disk Mark, если его переключить в режим работы с последовательностями нулевых байт (All 0x00, 0Fill).

Этот график повторяет данные из предыдущего, только вместо мегабайт в секунду в нем указано количество операций ввода-вывода.

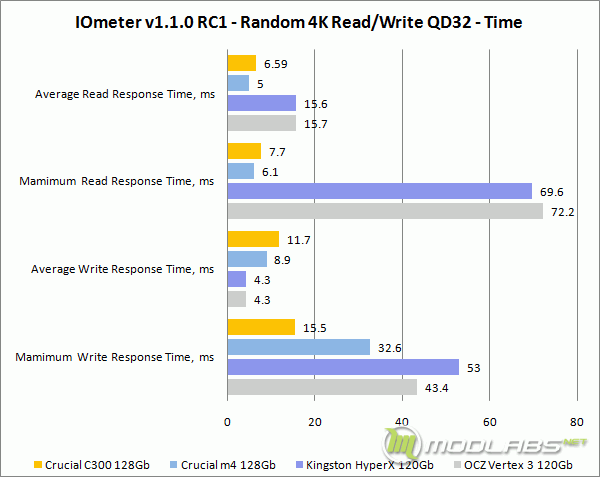

По скорости доступа (время отклика) на операциях чтения лидирует Crucial m4. На операциях записи среднее время отклика лучше у Kingston HyperX и OCZ Vertex 3, но максимальное - у накопителей Crucial.

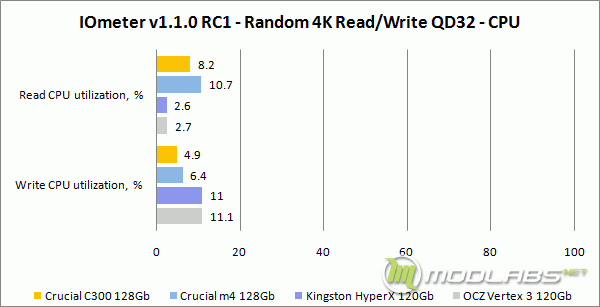

Нагрузка на процессор прямо зависит от скорости накопителя. Чем выше его скорость - тем выше и нагрузка на процессор.

Anvil's Storage Benchmark v1.0.31 beta 9

Настройки: Compression = 100% (Incompressible)

Anvil's Storage Benchmark - новый бенчмарк для систем хранения данных, все еще находящийся в стадии бета-тестирования. Он схож с AS SSD Benchmark в том, что тоже выдает результат в виде общего балла и отдельных баллов по чтению и записи, но включает в себя больше немного другой набор подтестов. По этой причине в нем отсутствует такой явно выраженный перекос результатов в сторону накопителей Crucial как в том же AS SSD Benchmark, основанный по большей части лишь на скорости записи в подтесте 4K QD32.

По умолчанию в настройках этого бенчмарка установлена опция для использования данных, состоящих из последовательности нулей (Compression = 0-Fill), но чтобы избежать перекоса уже в сторону накопителей на базе контроллера SandForce, перед началом тестирования она была установлена в значение Incompressible, что приводит к использованию несжимаемых данных.

По общему баллу впереди Crucial m4, но преимущество невелико и не превышает 5%.

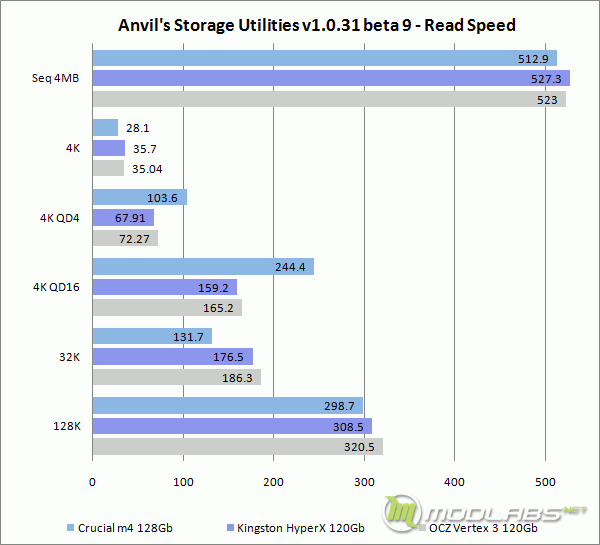

В однопоточных операциях чтения быстрее накопители на базе SandForce SF-2281, а в многопоточных - Crucial m4. И чем больше глубина очереди - тем больше разница между ними. Скорость линейного чтения примерно на одном уровне, но у Crucial m4 она чуть меньше.

Однопоточная запись блоками 4К, также как и чтение, лучше у Kingston HyperX и OCZ Vertex 3, а многопоточная - у Crucial m4. По скорости линейной записи при работе с несжимаемыми данными Crucial m4 на 20% быстрее своих соперников.

По итогам тестирования видно, что у каждого накопителя свои слабые и сильные стороны.

Crucial C300 уже не может тягаться по линейным скоростям с накопителями последнего поколения (как на базе Marvel, так и на базе SandForce), но по работе с мелкими блоками (0.5К-4К) он всё еще остается очень быстрым.

Crucial m4 в разы быстрее на операциях многопоточного чтения блоками 4К, за счет чего оказывается лучше в таких задачах, как например запуск приложений или загрузка операционной системы. Прошивка версии 0009 подтянула линейное чтение до уровня накопителей на базе SandForce SF-2281, а по линейной записи с несжимаемыми данными обеспечила 20-процентное превосходство над ними.

Kingston HyperX и OCZ Vertex 3 достигают самых высоких показателей (до 562 MB/s чтение и до 521 запись), но по большей части только в специфических условиях, обеспечиваемых такими бенчмарками как ATTO Disk Benchmark. В однопоточных операциях или при небольшой глубине очереди (до 4), они держатся на уровне накопителей Crucial (а местами и превосходят их), но сильно уступают им, как только дело доходит до многопоточного доступа с глубиной очереди 16-64.

Самая сильная сторона SSD на основе SandForce - это конечно же поддержка компрессии данных этим контроллером. Если при работе с несжимаемыми данными (0% compressible) они на 20% отстают от Crucial m4 в линейной скорости записи, то при коэффициенте сжимаемости данных около 25% уже показывают равную с ним скорость, а при 100% сжимаемых данных превосходят в 2.5 раза. Конечно в реальных условиях вероятность встретить 100% сжимаемые данные крайне низка, если не брать в расчет какие-то специфические задачи. А вот несжимаемых или очень плохо сжимаемых данных наоборот существует огромное количество. Это далеко не только архивы, дистрибутивы программ, аудио-видео файлы, большинство распространенных форматов изображений, но так же и данные в форматах Microsoft Office (версий 2007 и новее - по сути, zip-архивы), упакованные и/или зашифрованные исполняемые файлы (exe, dll и т.д.), файлы с ресурсами многих игр и многое другое. Поэтому данную возможность стоит рассматривать только как приятное дополнение, которого нет у конкурирующих решений, но не более того. Гарантированную скорость это все равно не меняет, только максимально возможную.

Заключение

Преимущества и недостатки Kingston HyperX 120Gb SSD:

[+] Использует чуть более быструю (но и более дорогую) синхронную флэш-память.

[+] Ресурс перезаписи используемых 25-нм микросхем флэш-памяти Intel составляет 5000 циклов. Для сравнения аналогичный показатель 25-нм микросхем флэш-памяти Micron (устанавливаемой не только в Crucial m4, но и в OCZ Solid 3, OCZ Agility 3 и многие другие накопители) составляет только 3000 циклов.

[+] Богатый комплект поставки (в варианте "HyperX Upgrage Kit").

[+] Наличие датчика температуры и возможность его мониторинга любой программой, умеющей считывать показатели SMART.

[+] Три года гарантии и служба поддержки пользователей, работающая в режиме 24/7.

[-] Отсутствует возможность самостоятельного обновления прошивки накопителя.

[-] Отсутствует возможность зафиксировать SATA-кабель на корпусе накопителя. Даже если использовать SATA-кабель с металлической защелкой, он не будет зафиксирован в разъёме и может легко отсоединится.

[-] Использование нестандартных винтов затрудняет вскрытие корпуса накопителя.

Первые SSD накопители Kingston с интерфейсом SATA 6 GB/s оказались достойными представителями серии HyperX. Они используют референсную версию прошивки, поэтому и не выделяются по производительности на фоне других накопителей, построенных на платформе SandForce второго поколения. Но с другой стороны, оптимизация референсной прошивки производителем SSD потенциально может являться источником проблем со стабильностью в работе. В этом случае пользователям необходимо ждать новых версий и тратить время на перепрошивку. Накопители Kingston HyperX сразу работают на своих максимальных скоростях и без проблем со стабильностью.

Редакция ModLabs.net выражает благодарность:

- компании Kingston за накопитель HyperX 120 Gb,

- компании OCZ Technology за накопитель Vertex  3 120 Gb,

- компании Crucial за накопитель m4 128 Gb.
