Производителей модулей оперативной памяти для персональных компьютеров очень много. Некоторые из них не встречаются на рынке СНГ, другие, наоборот, представляют широкий ассортимент в разных сегментах рынка. Во всех этих россыпях оперативки постоянно приходится разбираться нам, энтузиастам, ведь далеко не всегда самые дорогие и красивые комплекты памяти могут показать достойные результаты в извечной "тайминго-частотной войне". Компания Kingmax, выпускающая модули памяти для настольных, портативных ПК и даже серверов, хорошо известна на нашем рынке, однако, не часто "светится" в сегменте высокопроизводительных решений для энтузиастов, многие даже не в курсе, что Kingmax выпускает оверклокерскую память. А она выпускает. В нашу тестовую лабораторию попал трёхъканальный комплект памяти Kingmax DDR-3 Long-DIMM, о котором и пойдёт речь сегодня.
Ничего особенного упаковка памяти Kingmax DDR-3 Long-DIMM собой не представляет. Обычный прозрачный блистер из пластика. Модули располагаются внутри "горкой", через прозрачный пластик на наклейках без труда можно разглядеть технические характеристики модулей, чем мы и займёмся чуть позже. Судя по наличию мест для меток напротив значений частот, наш комплект рассчитан на частоту 1600 МГц.

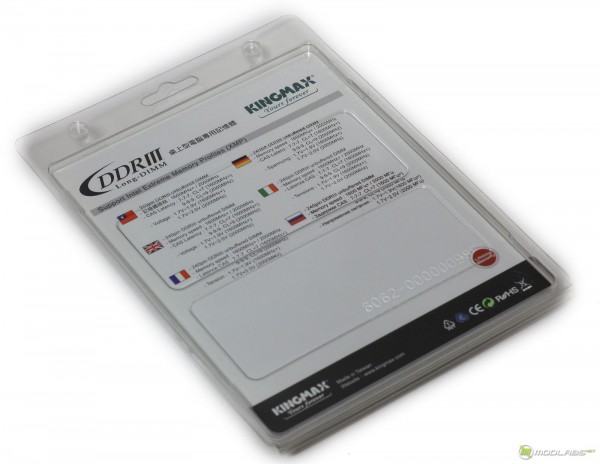

На обратной стороне упаковки производитель информирует покупателя (на нескольких языках, включая русский) об основных TTX продукта. Судя по этим данным, перед нами трёхканальный комплект небуферизированной памяти стандарта DDR-3, способной работать на частоте вплоть до 1600 Мгц с таймингами 7-7-7 и напряжением 1,7-1,9 В или до 2000 МГц с таймингами 9-9-9 при напряжении 1,7-2 В.
Извлекаем модули из упаковки. Чипы памяти "заключены в объятия" рассеивающих тепло пластин из алюминия. С эстетической точки зрения Kingmax DDR-3 1600 Long-DIMM выглядят довольно неплохо, на наш взгляд, такие модули будут смотреться достойно в любой системе.
Судя по наклейке память изготовлена на Тайване и рассчитана, как мы уже говорили ранее, на работу при частоте 1600 МГц. Полная маркировка памяти FLGE85F-B8MF7 MEEH, S/N: R94001001001.
Чипы памяти прекрасно контактируют с алюминиевым радиатором, который прижимается равномерно по всей поверхности модуля памяти. Сами чипы располагаются на печатной плате с двух сторон.
Посмотрим, что же скрывают от нас радиаторы.
Откручиваем пару винтов, снимаем алюминиевую стенку. На текстолите без труда можно рассмотреть маркировку PCB : HJ M1 94V-0. Чипы памяти контактируют с радиатором через специальные термопрокладки.
Довольно высокие рабочие напряжения, описанные на упаковке Kingmax DDR-3 1600 Long-DIMM весьма насторожили нас. 1,9 В или даже 2 В - это довольно высокое рабочее напряжение для систем на базе LGA1366 Core i7. Для постоянного использования компания Intel рекомендует модули памяти с рабочим напряжением не выше 1,65 В. Чем же вызван такой аппетит планок Kingmax? Сняв радиаторы, всё стало на свои места. Память Kingmax DDR-3 1600 Long-DIMM изготовлена на чипах Micron D9JNM, которые, в отличии от любимых нами ELPIDA Hyper, работают на высоких частотах с относительно низкими таймингами только при довольно высоких номинальных напряжнениях.
Все чипы D9JNM любят довольно высокие напряжения - 1.8-2.1 В. Согласно спецификации данного комплекта максимально допустимое напряжение (без потери гарантии) составляет 1.9 В. Выше - ответственность на Вас и надежда на хорошее активное охлаждение (обдув). При стандартном напряжении контроллера памяти (VTT), максимальное напряжение памяти для платформы на чипсетах X58 не должно быть более 1.65 В, иначе возможен выход из строя процессора и встроенного в него контроллера памяти. Но это правило действует только в случае номинального напряжения Uncore, которое выставлено как 1.2 В. Повышать можно. Главное соблюдать разницу между напряжением Uncore и напряжением на память. Эту разницу необходимо держать в районе 0.5 В. При тестировании модулей на 1,85-2,1 В мы в целях безопастности поднимали напряжения Uncore в диапазоне 1,35-1,5 В. Также увеличивали и номинальное напряжение питания ядра процессора (Vcore).
Ну что же, перед тем, как начать тестирование, ознакомьтесь с техническими характеристиками Kingmax DDR3-1600 Long-DIMM:
Технические характеристики Kingmax DDR3-1600 Long-DIMM |
|
Маркировка (part number) |
FLGE85F-B8MF7 MEEH |
Объём, Мбайт |
3x2048 |
Тип памяти |
un-buffered DIMM |
Поддержка ECC |
Нет |
Рабочая частота |
1600+ |
Тайминги CL |
7/9 |
Напряжение |
1.5 - 1.9 В |
Профиль XMP |
Да, 2 |
Информация на сайте производителя |
