Несколько месяцев назад мной был протестирован комплект памяти Hercules производства компании Kingmax, о чем Вы могли прочитать в статье "Обзор двухканального комплекта памяти Kingmax Hercules DDR3-2200". Осенью этого года Kingmax представила обновленную модель Hercules, произведенную с использованием технологии NANO Thermal Dissipation Tech (TDT). Во многом эти комплекты похожи: они работают на частоте 2200 МГц, рассчитаны на использование с материнскими платами на чипсете Intel P55 для платформы Socket 1156, используют одинаковую печатную плату и микросхемы памяти. Поэтому сначала я советую ознакомиться с обзором старой модели, если вы этого еще не сделали.

Основное отличие новой модели Hercules Nano TDT в отсутствии металлических радиаторов. Их функцию выполняет специальное покрытие из кремния и графита (adopt nano-size silicon and diamond like carbon compound) на микросхемах памяти. По заявлению производителя, использование такого покрытия улучшает передачу тепла в воздух на 10%, что дает выигрыш в три градуса по сравнению с традиционными металлическими радиаторами и шесть градусов по сравнению с модулями памяти без радиаторов. Но для эффективного отвода тепла необходимо чтобы в корпусе были правильно организованы потоки воздуха. Так ли это на самом деле мы еще проверим, а пока можете посмотреть видео, рассказывающее про технологию Nano TDT.

Характеристики Kingmax FLKE86F-B8KJAA DDR3-2200

Основные характеристики старого и обновленного комплектов Kingmax Hercules перечислены в таблице:

* Нет ни одного предложения данной памяти на price.ru на момент написания статьи

Отличие только в диапазоне рабочих напряжений – у нового комплекта он увеличен до 1.80V.

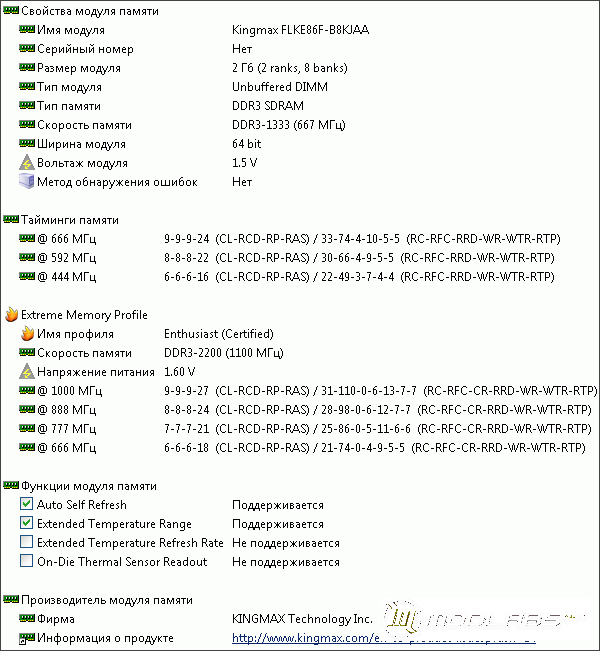

В SPD модулей прописана следующая информация:

Память поддерживает профили XMP, в котором помимо номинального режима работы указаны еще четыре сочетания частот и таймингов:

• 2200 МГц 10-10-10-30 1.60V;
• 2000 МГц 9-9-9-27 1.60V;
• 1776 МГц 8-8-8-24 1.60V;
• 1554 МГц 7-7-7-21 1.60V;
• 1332 МГц 6-6-6-18 1.60V;

В XPM профиле у новой памяти также только одно отличие и оно тоже связанно с напряжением, которое было понижено с 1.65V до 1.60V.

Дамп SPD, полученный при помощи программы SPDTool v0.6.3, можно скачать из файлового архива.

Упаковка и внешний вид

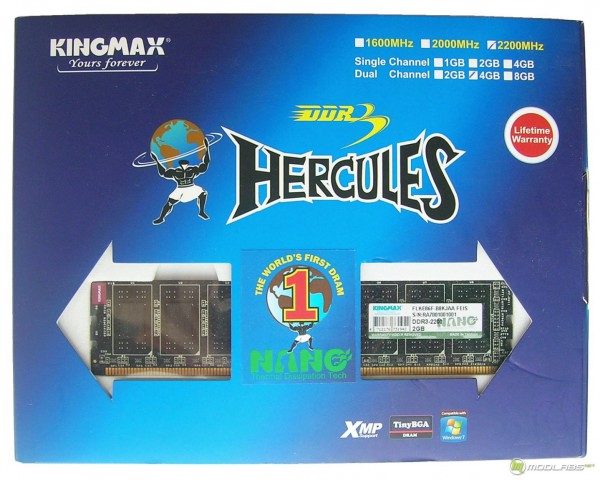

  Вместо большой черной коробки память теперь поставляется в синей картонной коробке с прозрачным окошком и размерами 180x140x14-мм:

На обратной стороне перечислены основные характеристики памяти на английском языке:

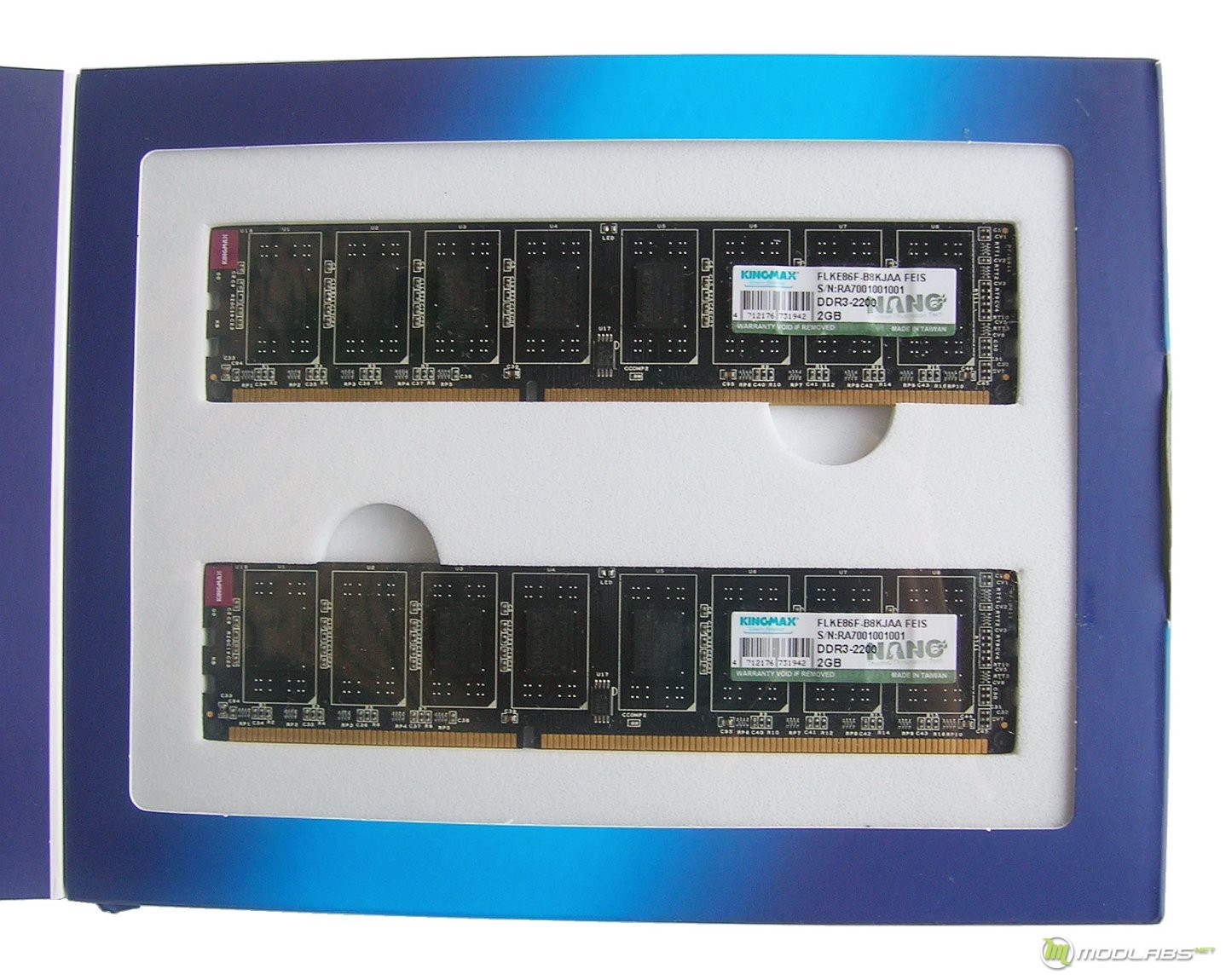

Если открыть верхнюю крышку, через прозрачное окно можно увидеть модули памяти, лежащие внутри плотного белого пористого материала:

А так же кратное описание технологии Nano TDT и мифического персонажа Hercules:

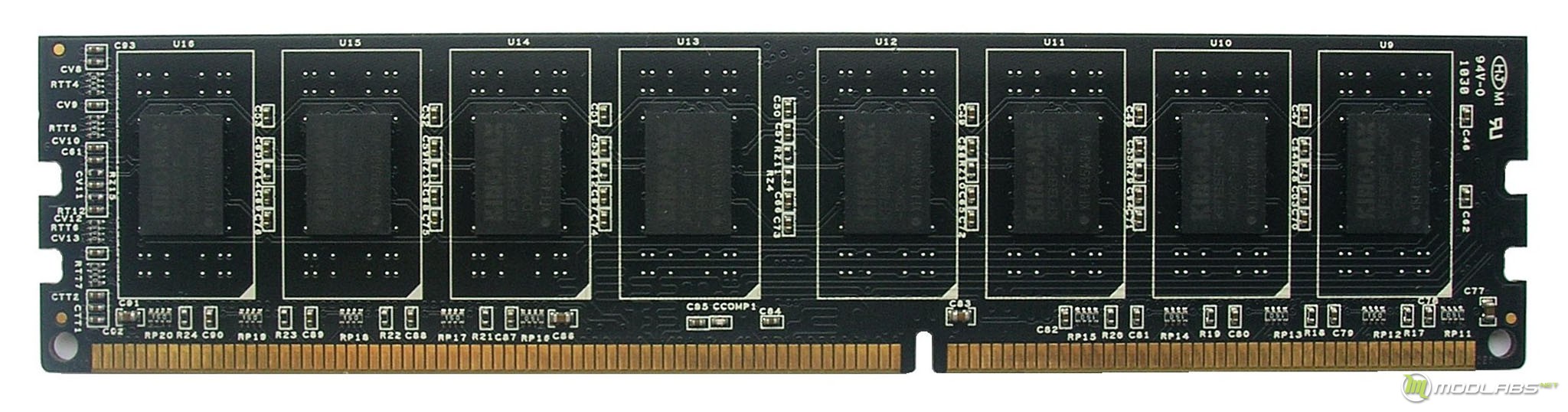

На каждый модуль установлено по восемь микросхем памяти с каждой стороны:

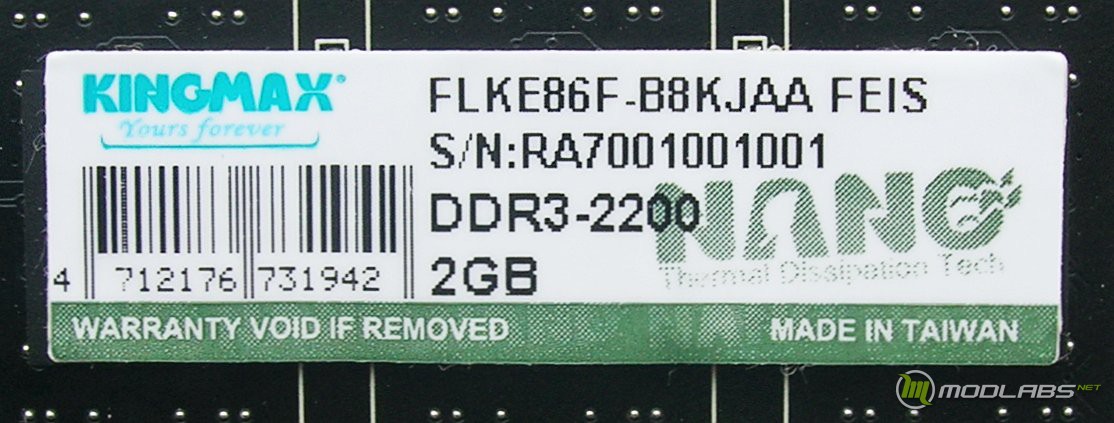

На лицевой стороне каждого модуля расположена наклейка, содержащая part number, серийный номер и штрих-код:

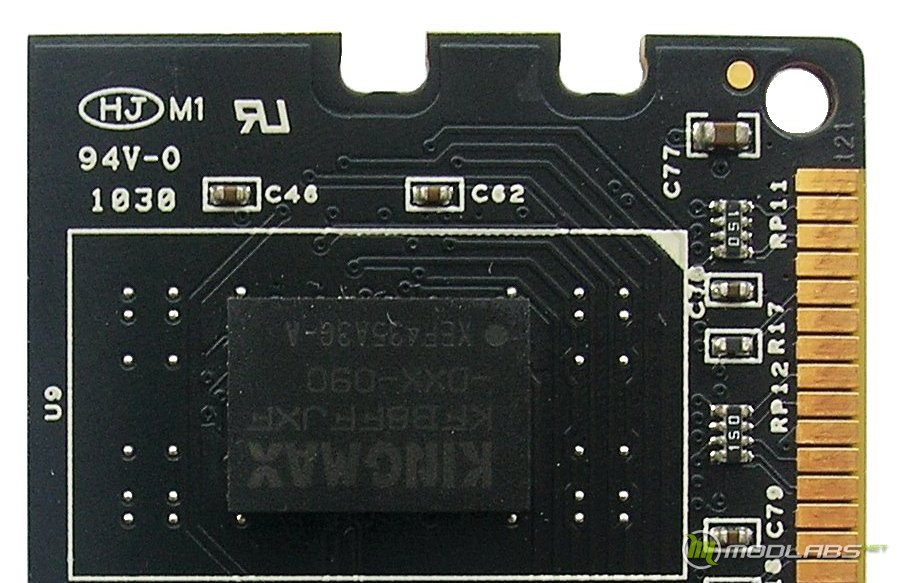

Из видимых отличий у обновленного комплекта Hercules - только черный цвет текстолита, вместо зелёного. Но сама PCB та же самая – HJ M1:

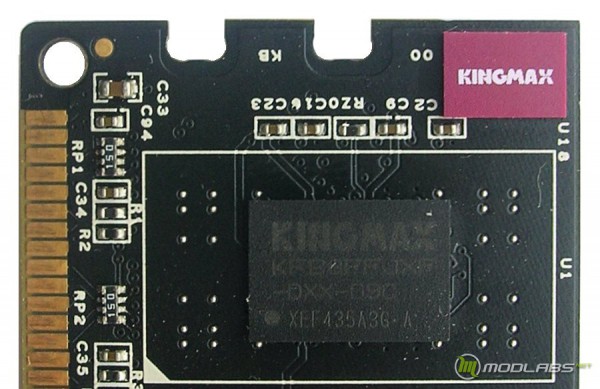

С такой же фирменной наклейкой Kingmax:

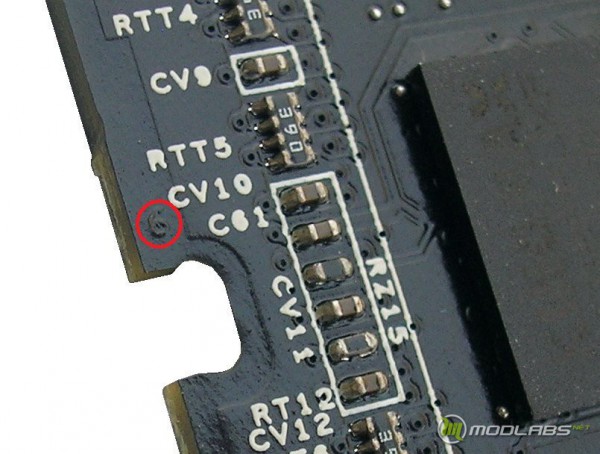

И шестью слоями PCB:

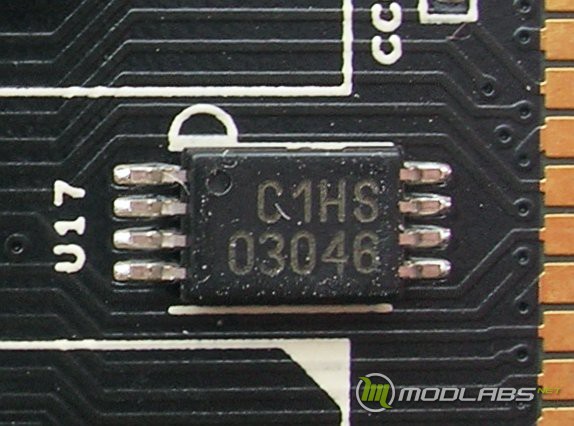

И микросхемой SPD:

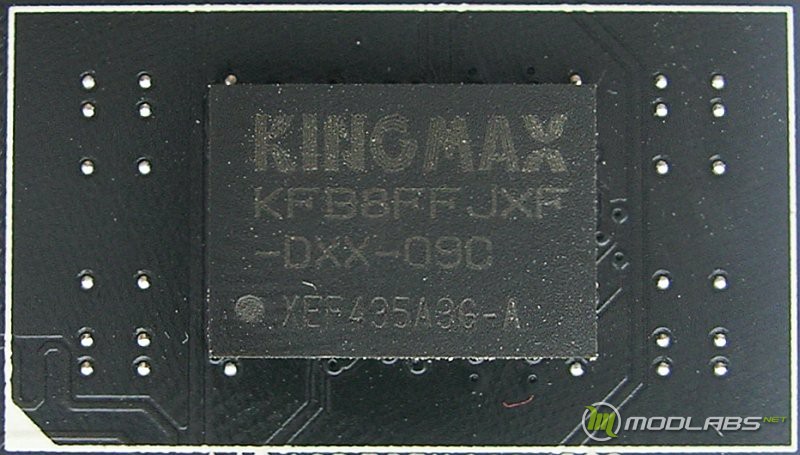

Микросхемы памяти перемаркированы как Kingmax KFB8FFJXF-DXX-09C (отличие новой маркировки только в последней букве "C" вместо "Z"):

Их производитель – все тот же Powerchip Semiconductor Corporation (PSC), а значит и по разгонному потенциалу Kingmax Hercules Nano TDT не должен сильно отличатся от старого комплекта.
