Подключение LCD дисплея через LPT-порт - простой, недорогой и эффективный путь обеспечения дополнительных функциональных возможностей вашей системы, а также очень стильный мод. LCD может быть установлен в ваш компьютер на переднюю панель, в 5" отсек, либо в другое место.
Собирать мод мы будем на основе LCD-дисплея фирмы Bolymin, разрешение 4*20 символов, русифицирован, с желтой подсветкой. Увы, австралиец пожлобился и купил себе 2*16 без подсветки. Впрочем отличаются они только внешним видом. Затраты на мод могут быть от $20 до $50, в зависимости от стоимости самого дисплея. LCD дисплей можно купить на радиорынках, сети магазинов "Чип-и-Дип" (присутствуют ЖКИ от Data Vision и Intech, в чем можно убедиться на их сайте и прикинуть, как похудеет Ваш бумажник), а киевляне могут заказать любой LCD (производитель Bolymin, выбор размеров/цветов огромный) у нас.

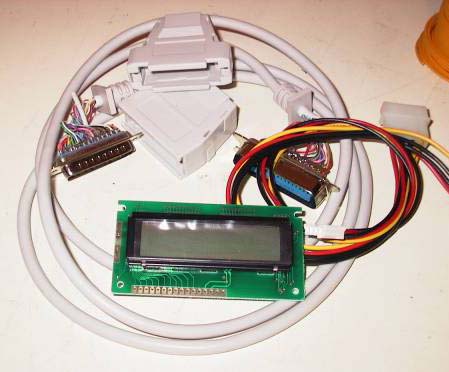

Вам будет необходимо прикупить три основные вещи, чтобы сделать ваш собственный LCD-LPT мод:
1. Стандартный LCD дисплей с контроллером Hitachi HD44780 (или совместимый), стоит около $20-30.
2. Стандартный кабель для принтера (стоит около $5), обеспечивающий соединение LCD с компом.
3. Molex-коннектор типа "female" ака "мама" (как у IDE-устройств) для питания LCD от компьютерного БП. Также потребуются провода (рекомендую купить плоский 20-жильный шлейф, он хорошо выглядит и провода сложнее будет случайно перепутать при паянии) и паяльник. Я советую использовать термоусадочные трубки (такие длинные пластиковые трубки, продаются на радиобазарах) для пущей красоты девайса.
Ах да, неплохо бы еще разжиться двумя подстроечными резисторами. Один на 10кОм, второй на 100Ом. Стоомники кстати еще пригодятся для постройки реобаса, так что купите штук пять, чтоб не бегать на рынок дважды.
